Модернизация пассажирского лифта г/п 320 кг, скорость 0,71 м/с. Рабочая документация (2015 год)

Жилое здание по адресу:
РАБОЧАЯ ДОКУМЕНТАЦИЯ

Модернизация пассажирского лифта грузоподъемность=320 кг, скорость=0,71 м/с
12.01-2015.ЛПТ

ТЕХНИЧЕСКОЕ ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ

Подготовка проектной документации для модернизации пассажирского лифта
г/п=320 кг, V=0,71 м/с СОСТАВ ЗАДАНИЯ

ОБЩАЯ ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
1 ОБЩИЕ ПОЛОЖЕНИЯ

1. Настоящая рабочая документация разработана на основании:

• Договора подряда на проектирование №12/2015 от 09.06.2015;

• Технического задания, выданного Заказчиком;

• Визуального обследования и натурных обмеров существующих строительных конструкций здания в зоне установки лифта;

• Паспорта лифта;

• Технических характеристик модернизируемого лифта от Завода-изготовителя,-

2. Рабочей документацией предусматривается проведение работ по модернизации

существующего пассажирского лифта г/п 320 кг., V=0,71 м/с.

3. Производитель нового лифтового оборудования -ОАО «Могилевлифтмаш», модель лифта КВМ-0307БК (или эквивалент).

4. Модернизация лифта производится в жилом здании, расположенном по адресу: г.Санкт-Петербург ул.Есенина д.18.

5. Шахта лифта расположена внутри здания. Тип шахты - глухая железобетонная. Машинное помещение расположено над шахтой лифта.

6. Техническую характеристику устанавливаемого лифта см. Табл. 1.

7. Рабочая документация выполнена с учетом требований:

• Технический регламент Таможенного союза "БЕЗОПАСНОСТЬ ЛИФТОВ" (ТР ТС 011/2011), утвержденный решением Комиссии Таможенного союза от 18 октября 2011 года №82Ь с учетом Решения Комиссии Таможенного союза от 9 декабря 2011 года №884, Решением Коллегии Евразийской экономической комиссии от 23 августа 2012 г. № КО, Решением Коллегии Евразийской экономической комиссии от 4 декабря 2012 г. N 249.

• ГОСТ Р 21.1101-2013 «Национальный стандарт Российской Федерации. Система проектной документации для строительства. Основные требования к проектной и рабочей документации».

• ГОСТ Р 53780-2010 «Лифты. Общие требования безопасности к устройству и установке».

• СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий».

8. Технические решения, принятые в настоящей рабочей документации, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

9. Настоящей рабочей документацией предусматриваются мероприятия по электроснабжению лифта, переоборудованию розеточной и осветительной сети, а также устройства контура заземления.

10. Настоящей рабочей документацией не предусматриваются мероприятия по устройству вентиляции и отопления машинного помещения и шахты лифта (выполняет Заказчик).

11. Данные по отделке (облицовке) этажных дверей, внутренних стен кабины, определяются Заказчиком и представителем поставщика лифтового оборудования на стадии заключения договора на поставку лифта.

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИФТА

3 ТЕХНИЧЕСКИЕ РЕШЕНИЯ
1. Оборудование существующего лифта, расположенное в шахте лифта и машинном помещении (кроме направляющих кабины и противовеса), а также все инженерные системы, имеющие отношение к лифту, подлежат демонтажу с последующей заменой.

2. Работы по демонтажу существующего лифтового оборудования должны производиться в соответствии с проектом производства работ на демонтаж, разработанным специализированной организацией, выполняемой данный вид работ.

3. Конструктивные решения, принятые в настоящем проекте, предусматривают приложение нагрузок от лифтового оборудования на прежние несущие конструкции здания.

4. Работы по монтажу нового лифтового оборудования и пуско-наладке должны производиться только специализированной организацией в соответствии с требованиями нормативной документации, действующей на территории Российской Федерации, проектом производства работ, разработанным специализированной организацией, выполняемой данный вид работ, инструкцией по монтажу завода-изготовителя лифтового оборудования и монтажным чертежом.

5. Работы по замене лифта производятся в эксплуатируемом здании, в объеме выборочного капитального ремонта здания, при наличии в зоне производства работ действующего оборудования, находящегося под высоким напряжением, в помещениях, относящихся по опасности поражения электрическим током к категории «Особо опасных помещений» (п.1.113 ПЧЗ), на лифте, с использованием подъемного средства подмащивания, являющихся действующими электроустановками, с выполнением требований правил по охране труда при эксплуатации электроустановок (Приказ №328н от 24.07.2013 «Об утверждении правил по охране труда при эксплуатации электроустановок»).

6. Вновь смонтированный лифт должен быть подключен к объединенной диспетчерской системе, для снятия сигналов с целью передачи от лифта к устройству диспетчерского контроля за его работой, следующей информации:

• о срабатывании электрических цепей безопасности;

• о несанкционированном открывании дверей шахты,-

• об открытии двери (крышки) устройства управления лифта без машинного помещения.

7. Монтажная организация должна обеспечить проведение полного технического освидетельствования лифта.

8. Уровень шума от работы лифтового оборудования не должен превышать допустимых величин

в соответствии с ГОСТ 12.1003-81. Окончательную оценку параметров шума, возникающего от работы лифтового оборудования, проводить по результатам натурных испытаний.

4 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1. Лифтовое оборудование должно отвечать требованиям ГОСТ 53780 «Лифты. Общие требования безопасности к устройству и установке».

2. Машинное помещение должно быть оборудовано вводом электроэнергии и заземления по постоянной схеме. Расположение ввода электроэнергии и заземления указано в рабочих чертежах настоящего проекта.

3. Источником питания электроэнергией для цепей освещения и розеток для подключения электроинструмента должна являться сеть коммунального освещения здания.

4. Шахта лифта должна быть оборудована стационарным электрическим освещением, обеспечивающим освещенность не менее 50 Люкс при закрытых дверях шахты. Крайние аппараты освещения устанавливаются не более чем 0,5 м от низа и верха шахты.

5. Подход к машинному помещению лифта должен быть оборудован стационарным электрическим освещением, обеспечивающим освещенность не менее 50 Люкс на уровне пола.

6. Машинное помещение лифта должно быть оборудовано стационарным электрическим освещением, обеспечивающим освещенность не менее 200 Люкс на уровне пола.

7. Этажные площадки лифта должны быть оборудованы стационарным электрическим освещением, обеспечивающим освещенность не менее 50 Люкс на уровне пола.

8. Отверстие для вентиляции должно быть ограждено металлической решеткой, через отверстия которой не должен проходить шарик диаметром 21мм, при приложении к нему усилия 10 Н.

9. В шахте лифта не допускается устанавливать оборудование и прокладывать коммуникации, не относящиеся к лифту, за исключением систем пожарной и охранной сигнализации, диспетчерского контроля и систем предназначенных для отопления и вентиляции шахты. При этом пускорегулирующие устройства указанных систем не должны располагаться внутри шахты. Прокладка в шахте паропроводов, газопроводов не допускается. При попадании инженерных коммуникаций в зону лифтовой шахты, Заказчику необходимо согласовать их перенос.

Ведомость чертежей основного комплекта
Ведомость основных комплектов рабочих чертежей
Ведомость спецификаций

Ведомость ссылочных и прилагаемых документов

Общие указания

1. Рабочие чертежи марки ”ТР" (Подъемно-транспортное оборудование) разработны для проведения работ по модернизации пассажирского лифта грузоподъемностью 320 кг и скоростью 0, 71 м/с производства завода ОАО "Могилевлифтмаш" в жилом здании по адресу: г.Санкт-Петербург,

ул.Есенина, д.18.

2. Рабочие чертежи строительных конструкций разработаны для лифта модели КВМ-0307БК производства фирмы ОАО "Могилевлифтмаш" на основании технических характеристик лифта для модернизации.

3. В комплекте чертежей приведены все характерные сечения, разрезы и развертки по стенам лифтовой шахты, а также схемы установки остановочных постов, индикаторов и другого вспомогательного оборудования.

4. Все конструкции лифтовой шахты рассчитаны на рабочие и аварийные нагрузки. Материалы соответствуют требованиям, принятым на территории РФ.

5. Все изделия и материалы, а также технические решения, принятые в настоящем проекте соответствует требованиям строительных, экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий и установленных правил безопасности эксплуатации электроустановок.

6. Подходы к остановкам лифта соответствуют нормам, принятым на территории Российской Федерации.

7. Все недостающие данные по размещению лифтового оборудования см. паспорт лифта.

8. За относительную отметку 0,000 принята отметка первого этажа здания (основной посадочный этаж).

9. Отклонение действительных внутренних размеров стен шахты (в плане) от указанных в рабочих чертежах должно быть не более +40мм. Отклонение шахты от вертикали не более ±25 мм по всей высоте шахты. Разность диагоналей поперечного сечения шахты на каждом этаже не более ±5 мм. Отклонение глубины приямка, высоты последней остановки должно быть не более ±25 мм. Отклонение от симметричности оси проема относительно общей вертикальной оси их установки должно быть не более 10 мм.

10. * - размеры для справок (Определяются монтажной организацией при проведении строительно-монтажных работ).

Данные для заказа и установки лифта

1. Помещения и проходы под шахтой отсутствуют
2. Чистый пол в приямке и машинном помещении заливается после монтажа оборудования.
3. Вентиляция шахты лифта осуществляется через отверстия в надшахтном перекрытии.
4. Для вентиляции машинного помещения пробить в стене отверстие размерами минимум 150x150 м. На отверстие с обеих сторон установить вентиляционные решетки, удовлетворяющие требованиям п. 5.2.7 12}. Местоположение отверятия определить по месту монтажа.


План машинного помещения

1. Для вентиляции машинного помещения пробить в стене отверстие размерами минимум 150x150 м. На отверстие с обеих сторон установить вентиляционные решетки, удовлетворяющие требованиям п. 5.2.112]. Местоположение отверстия определить по месту монтажа.

2. Существующие отверстия в перекрытии машинного помещения использовать по возможности. При необходимости пробить новые отверстия в соответствии с чертежом. Неиспользуемые отверстия заделать бетоном класса В15 на мелком заполнителе.

3. Изготовление отверстий в перекрытии машинного помещения производить только после тщательной выверки осей лифта по вертикали и горизонтали.

4. Отверстия в плитах перекрытия машинного помещения выполнять с ппредварительной рассверловкой их по контуру без применения ударных инструментов.

5. В отверстия для пропуска тяговых канатов и О.С. установить металлические гильзы. Вокруг отверстий выполнить бетонные бортики высотой 50 мм.

6. Дверь для входа в машинное помещение заменить на новую, с огнестойкостью не менее EI30 и удовлетворяющую требованиям пп. 5.3.3.3 и 5.3.3.4 [2].

7. Стены машинного помещения на высоту 2 метра окрасить масляной краской. Остальную часть стен окрасить водоэмульсионной краской в светлых тонах.

8. Наличие в машинном помещении вентиляционной трубы мусоропровода Заказчику необходимо согласовать с органами по сертификации.

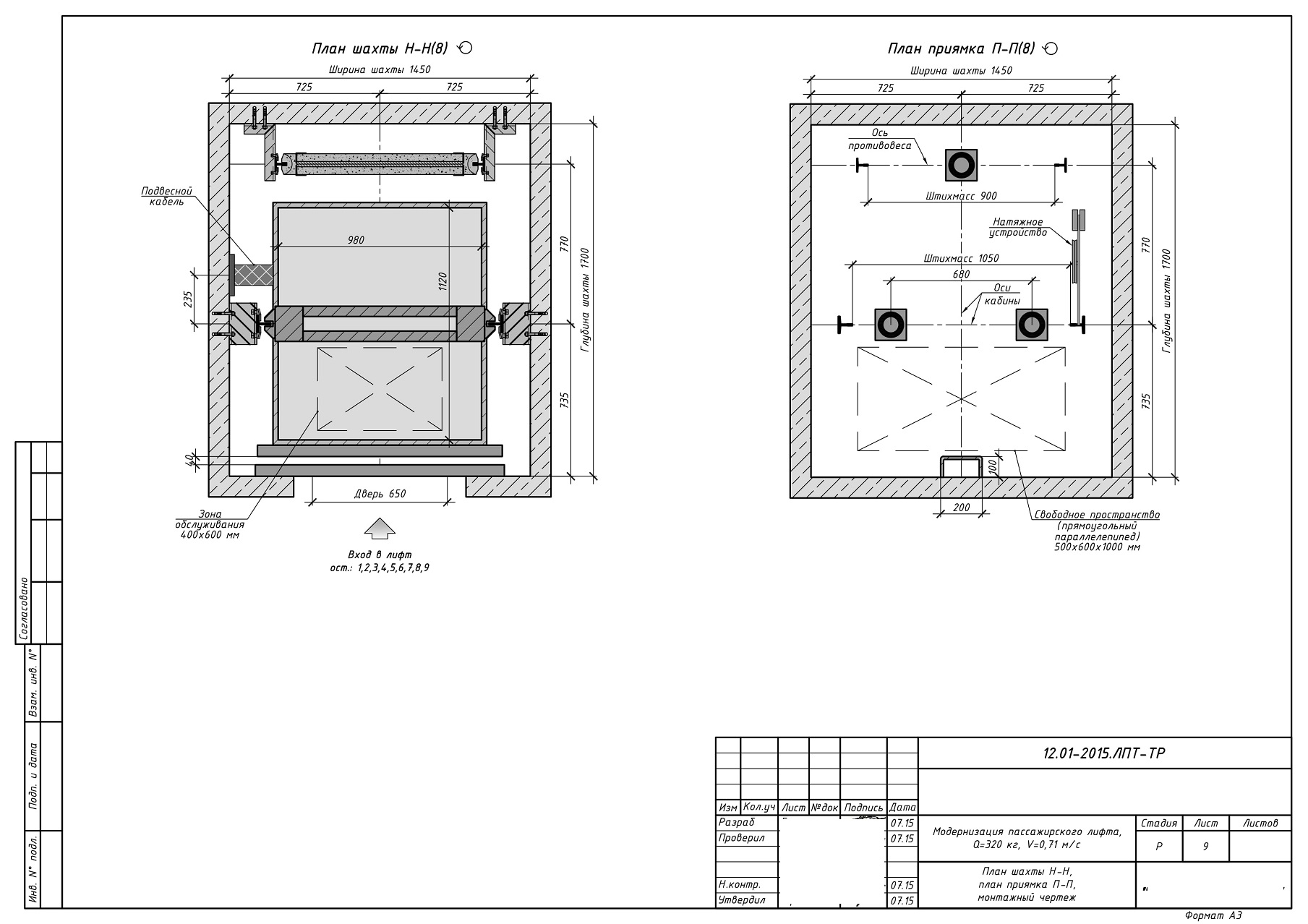

План шахты Г-Г(3)

Кинематическая схема лифта

План приямка Д-Д(3)

Развёртка шахты

Однолинейная расчётная схема питающей сети

План машинного помещения

1. Проектом предусматриваются мероприятия по переоборудованию шахты лифта и машинного помещения стационарным электрическим освещением, контуром заземления и розеточной сетью.

2. Источником питания электроэнергией для цепей освещения шахты, машенного помещения, и устройства розеточной цепи должна являться сеть коммунального освещения здания.

3. Прокладка кабельных линий должна быть определена по месту проведения строительных и монтажных работ, исходя из конструктивных и архитектурных особенностей строения здания, а также технических условий.

4. Ввод кабеля в зоне установки осветительного щитка выполнить на высоте 2200 мм от уровня пола в ПВХ трубе. При этом необходимо оставить свободный конец кабеля длиной не менее 2 м.

5. Осветительную и розеточную сеть подключить к групповому щитку, через автоматические выключатели соответственно.

6. Освещение шахты и зон обслуживания оборудуется в соответствии с п. 4.4.10 (U

7. В соответствии с п. 6.6.7 [1} заказчик обязан обеспечить этажные площадки лифта стационарным электрическим освещением, обеспечивающим освещенность не менее 50 Лк на уровне пола.

8. Заземлению подлежат все металлические части лифта, которые могут оказаться под напряжением вследствие нарушения изоляции: корпуса всех электроаппаратов, направляющих кабины, кабина лифта, двери шахты, корпус вводного устройства, шкаф панели управления, рама привода, электродвигатель, корпус тормозного магнита, трансформаторы, и т.д. Все элементы лифта заземлять параллельно, последовательное заземление недопустимо.

9. В качестве заземляющей магистрали в шахте использовать стальную полосу 4x25, соединяя ее сваркой с вводом заземления, подаваемого в зону установки вводного устройства. Заземляющая магистраль должна иметь шаг крепления 1-1.5 м. и расстояние до стены 10 мм. От основной магистрали заземления необходимо сделать ответвления к элементам оборудования, подлежащим заземлению. Ответвления выполнять стальной полосой того же сечения, что и основная заземляющая магистраль с присоединением одного конца к заземляющей магистрали, а другого - к заземляемому оборудованию. Присоединение ответвлений к неподвижным конструкциям, подрамнику, трубам и т.д. производить электросваркой. Длина сварного шва на стыках должна быть не менее двойной ширины. Присоединение к аппаратам, приводу, если последний установлен на амортизаторах выполнять гибкой перемычкой.

10. Перед электроаппаратами уложить ковры диэлектрические. В комплект поставки завода-изготовителя лифта не входят.

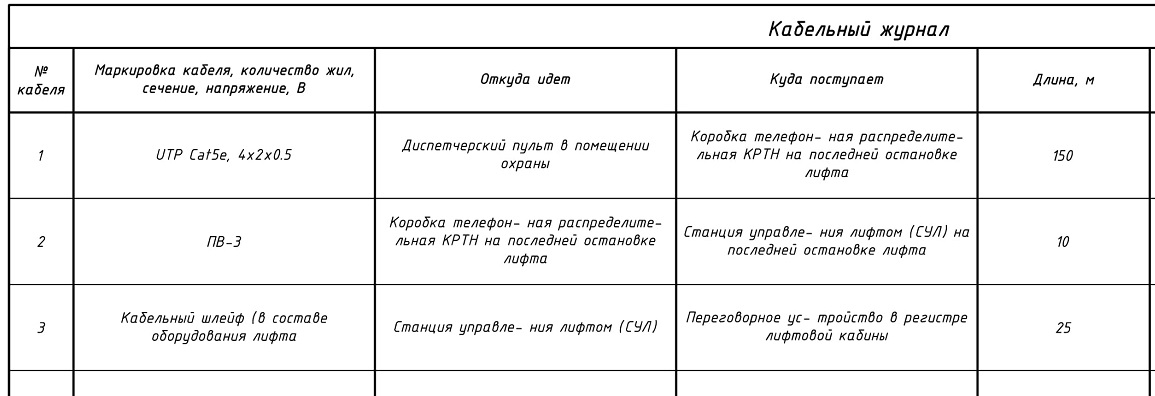

Кабельный журнал

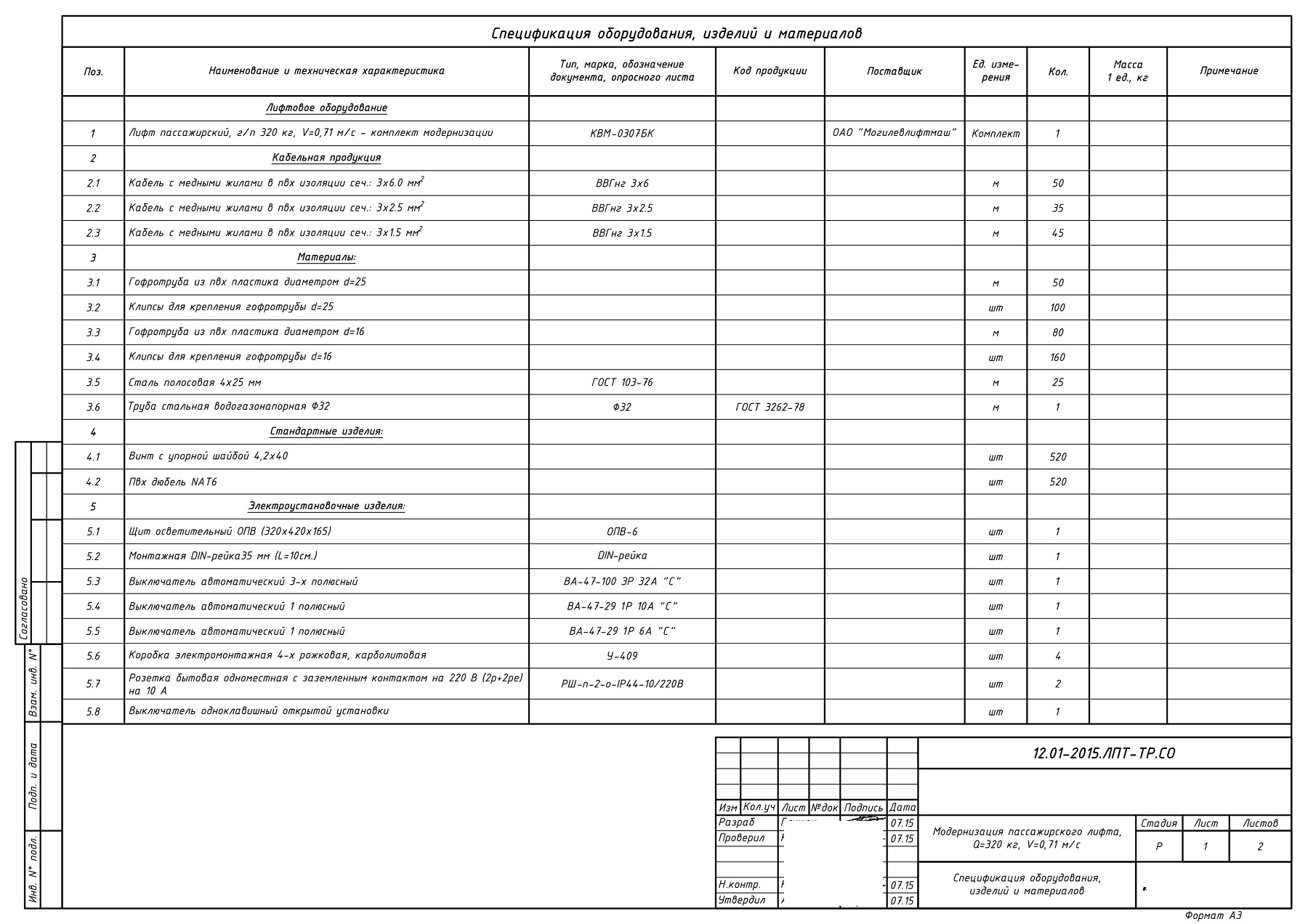

Спецификация оборудования, изделий и материалов

Ведомость ссылочных и прилагаемых документов

Ведомость чертежей основного комплекта

Общие указания
1. Рабочие чертежи марки "ЗС" разработаны для проведения работ по электроснабжению электрического пассажирского лифта грузоподъемностью 320 кг и скоростью 0,71 м/с в жилом здании в связи с модернизацией лифта.
2. Рабочие чертежи разработаны с соблюдением норм и правил и обеспечивает взрывопожарную безопасность, при условии выполнения электро-монтажных работ без отступления от проекта и электромонтажа материалами и оборудованием, имеющими сертификаты качества.
3. Электроснабжение лифта осуществляется кабельной линией типа ВВГнг 5x6 LS. Питающий кабель вести от ГРЩ, расположенного в помещении щитовой, к зоне установки вводного устройства, расположенного в машинном помещении лифта. Питание осуществить через автоматический выключатель на 16 А типа АВВ с регулируемым током установки.
4. Прокладку кабельных линий произвести в металлоруковах и ПВХ гофротрубах по стенам, в полах, по лоткам и шахтам, за подшивными и подвесными потолками, исходя из конструктивных и архитектурных особенностей строения здания. Проходы через стены и перекрытия осуществить с помощью стальных гильз из водогазонапорных труб по ГОСТ 3262-75 с последующей герметизацией негорючими материалами.
5. Для уравнивания потенциалов (ПЧЭ п.7.1.87) все доступные прикосновению открытые, проводящие части элементов оборудования соединить с шиной РЕ, на вводе проводником сечением 1x6мм. Система заземления в соответствии с ГОСТ Р-50571.2-94 - с глухозаземленной нейтралью.
6. Монтажные и ремонтные работы в электрических сетях и устройствах, а такжеработы по присоединению и отсоединению проводов и кабелей производить только при снятом напряжении. Все элеетромонтажные работы и обслуживание оборудования должны выполняться с соблюдением "Правил технической эксплуатации потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", а также другой нормативной документацией, действующей на территории Российской Федерации.


Однолинейная расчетная схема питающей сети

Кабельный журнал

Спецификация оборудования, изделий и материалов

Общие указания
1. Рабочие чертежи марки "ДС" разработаны для проведения работ по оборудованию диспетчерским контролем электрического пассажирского лифта грузоподъемностью 320 кг и скоростью 0,71 м/с в жилом здании по адресу:  в связи с модернизацией лифта.
2. Рабочие чертежи разработаны с соблюдением норм и правил и обеспечивает взрывопожарную безопасность, при условии выполнения электро-монтажных работ без отступления от проекта и электромонтажа материалами и оборудованием, имеющими сертификаты качества.
3. Для построения общей системы управления и диспетчеризации в качестве базового оборудования выбрать существующий комплекс технических средств диспетчеризации (КТСД).
4. В соответствии с пЛ [1J для обеспечения безопасности лифта должны выполняться следующие условия:
Должна предусматриваться возможность, для снятия сигналов с целью передачи от лифта к устройству диспетчерского контроля за его работой, следующей информации:
• о срабатывании электрических цепей безопасности;
• о несанкционированном открытии дверей шахты,-
• об открытии двери (крышки) устройства управления лифта без машинного помещения.
5. Оборудование диспетчерского комплекса размещается:
• в помещении диспетчерской;
• ПЧЛК устанавливается в приказную панель кабины лифта на штатное место установки переговорного устройства кабины лифта ;
• ПЧМП устанавливается в станции управления лифтом ;
Окончательное расположение диспетчерского оборудования в помещении диспетчерской и машинном помещении оговаривается с обслуживающим персоналом в процессе монтажа системы диспет ч ери за ц ии.
6. Монтаж комплекса выполнить в соответствии с ПЧЗ, ПТЗЗП, СП31-110-2003, СНиП 3.05.06-85 материалами и оборудованием, имеющим сертификат качества.
7. Электропитание оборудования систем диспетчеризации, а также защитное заземление обеспечить в
соответствии с требованиями ПЧЭ, СНиП 3.05.06 "Электротехнические устройства", ГОСТ 12.1.030-81 "Электробезопасность. Защитное заземление. Зануление".


Структурная схема сети диспетчеризации

Кабельный журнал

Спецификация оборудования, изделий и материалов

///////////////////////////////////////
