Программное
обеспечение
ЭлСи-АЗС
Система автоматизированного
управления «ЭлСи-АЗС» решает
ряд ключевых задач АЗС. Инте-
грация различного оборудова-
ния, обеспечение наличных и
безналичных расчетов, систе-
ма скидок и бонусов, торговля
сопутствующими товарами и
предоставление услуг, передача
данных в офис компании - вот
далеко не полный перечень
процессов, контроль над кото-
рыми возложен на автоматизи-
рованную систему управления
АЗС.
Обеспечение бесперебойной
работы станции, поддержание
высокой пропускной способно-
сти, контроль действий персо-
нала, оперативный учёт нефте-
продуктов, товаров и денежных
средств - это задачи, успешно
решаемые системой.
Более 1700 станций, работаю-
щих под управлением «ЭлСи-
АЗС», красноречиво свиде-
тельствуют в пользу нашей
разработки.
4
ЭлСи-АЗС
Широчайший спектр совместимого оборудования
Благодаря постоянному сотрудничеству с ведущими производителями
оборудования мы обеспечиваем максимальную совместимость с топли-
вораздаточными колонками (ТРК), уровнемерами, фискальными реги-
страторами (ФР). «ЭлСи-АЗС» совместима более чем с 30 типами ТРК,
со всеми доступными на российском рынке уровнемерами и всеми ФР,
разрешенными для использования в сфере торговли нефтепродуктами.
«ЭлСи-АЗС» интегрируется с терминалами приема топливных и бан-
ковских карт, системами идентификации транспорта, терминалами при-
ема оплаты, системами видеонаблюдения и безопасности.
Постоянное сопровождение
Стремясь улучшить наш программный продукт, мы постоянно его со-
вершенствуем, учитывая пожелания наших клиентов. Мы непрерывно
следим за изменениями ситуации на топливном рынке и в Российском
законодательстве и оперативно вносим необходимые изменения в про-
граммное обеспечение. Наши клиенты имеют возможность бесплатно
обновлять версии пакета программ «ЭлСи-АЗС», получая актуальную и
постоянно развивающуюся систему управления.
Высокая надежность системы
Архитектура системы построена таким образом, чтобы обеспечить вы-
сокую надежность при минимальных требованиях к оборудованию. Мы
используем самые современные разработки как на программном, так и
на аппаратном уровне для бесперебойной работы АЗС. Минимальные
затраты времени на развертывание системы. Механизмы архивирова-
ния и репликации данных, позволяющие максимально быстро восста-
новить работоспособность АЗС в случае аппаратного сбоя. Круглосу-
точная служба технической поддержки и бесплатные консультации. Все
это позволяет свести к минимуму стоимость владения для наших кли-
ентов.
5
Программное обеспечение
Гибкость, модульность, настраиваемость системы
Многолетний опыт совершенствования системы, учитывающий отрас-
левую специфику, а также огромное количество реализованных пожела-
ний наших клиентов, позволили нам создать универсальную, настраива-
емую систему, подходящую для автоматизации как небольших станций,
так и крупных сетей многотопливных автозаправочных комплексов.
Благодоря модульной структуре нашим клиентам не приходится пере-
плачивать за ненужную им функциональность.
Удобство эксплуатации
Удобство и «доступность» интерфейса - одно из заслуженных преиму-
ществ «ЭлСи-АЗС», подтвержденное многочисленными положительны-
ми отзывами. Процессы отпуска и расчета с клиентом, открытия и за-
крытия смены требуют минимального количества действий, при этом,
оператор полностью визуально контролирует все параметры смены.
Доступные для оператора функции ограничены режимом оболочки на
уровне операционной системы.
Магазин и кафе на АЗС
Комплекс позволяет полностью автоматизировать работу магазина и
кафе на АЗС. Предусмотрена возможность организации как отдельных,
так и совмещенных рабочих мест операторов АЗС, продавцов магазина
и кафе, товароведа магазина, зав. производством кафе.
В настоящее время на базе комплекса работают распределенные сети ма-
газинов на АЗС, насчитывающие до нескольких десятков объектов.
Организация безналичных расчетов
Комплекс «ЭлСи-АЗС» поддерживает все традиционные методы безна-
личных расчетов на АЗС:
ведомости;
номерные и серийные талоны (учет погашенных талонов, возмож-
ность повторного их использования);
идентификационные карты (штрих-кодовые, чип-карты, магнитные
карты);
топливные карты сторонних платежных систем («PetrolPlus», «Ли-
кард» и др.);
любые банковские карты (включая «VISA»/«Mastercard» и карты рос-
сийских банков).
ЭлСи-АЗС
Кроме этого, в состав комплекса включено современное решение «ЭлСи-
Кард» на базе бесконтактных RFID-карт, учитывающее такие возможно-
сти, как прием карт при помощи терминалов самообслуживания непо-
средственно у ТРК и пополнение карт прямо на АЗС.
Решение «ЭлСи-Кард» позволяет организовывать эмиссию и прием карт
в рамках сети АЗС любого масштаба, обеспечивая надежную защиту
данных и простоту в эксплуатации. Система учитывает многие тонкости
безналичного расчета по картам, являясь при этом законченным высо-
котехнологичным решением, не требующим дополнительного дорого-
стоящего оборудования и ПО; как следствие, стоимость внедрения си-
стемы сводится к минимуму.
Регистрация всех событий на АЗС
Все события, связанные с отпуском и приемом нефтепродуктов, а также
все операции, связанные с движением товара, регистрируются в системе
и могут быть просмотрены как на АЗС, так и в офисе компании.
Для максимально быстрой и эффективной работы сервисных служб и
специалистов служб технической поддержки существуют механизмы
протоколирования и передачи необходимых сервисных данных в офис
компании.
Работа с уровнемерами
Обеспечивается подключение всех представленных на рынке отече-
ственных и зарубежных уровнемеров. Осуществляется постоянный кон-
троль за уровнем нефтепродуктов в резервуарах, при достижении 90% и
95% включается звуковая и световая сигнализация, а также соответству-
ющее управление клапанами сливных муфт. Комплекс позволяет прово-
дить автоматическую калибровку резервуаров и выполнять построение
градуировочных таблиц.
Система лояльности
Комплекс позволяет выстраивать сложные дисконтные схемы. Возмож-
но применение следующих скидок и их сочетаний:
по расписанию;
привязанных к безналичным клиентам;
пропорциональных;
по картам;
фиксированных;
накопительных с настройкой любых правил накопления.
Параметры скидок могут централизованно настраиваться из офиса.
Программное обеспечение
Отчетность / Возможности интеграции системы
В систему заложены все типовые и усовершенствованные формы отче-
тов, необходимых на АЗС. Для их настройки используется редактор ша-
блонов отчетов, входящий в состав ПО. Система позволяет формиро-
вать различные сводные и аналитические отчеты по любым данным за
необходимый период времени. Возможна выгрузка формируемых отче-
тов в Excel. На уровне головного офиса система позволяет осуществлять
интеграцию с различными системами управленческого и бухгалтерского
учета.
Автоматизация «безоператорных» АЗС
Комплекс позволяет автоматизировать «безоператорную» АЗС с терми-
налами оплаты на заправочных островках. Возможно оснащение АЗС
терминалом оплаты в качестве дополнительной точки обслуживания на
одну или несколько ТРК. Решение позволяет ускорить процесс обслужи-
вания клиентов на АЗС.
Дополнительные функции для привлечения клиентов
Организация розыгрыша призов среди клиентов.
Создание точки оплаты услуг мобильной связи на АЗС.
Использование сотового телефона для идентификации клиента и
оплаты за топливо.
Перевод предоставленной клиенту скидки на оплату услуг связи мо-
бильного оператора.
Более 12 лет успешной эксплуатации во многих регионах
России и за рубежом
Стабильная работа системы - ваше спокойствие и уверенность!
ЭлСи-Нефтебаза
Программно-технический ком-
плекс автоматизации (ПТК) «Эл-
Си-Нефтебаза» предназначен
для автоматизации предпри-
ятий, осуществляющих оптовую
торговлю нефтепродуктами. Си-
стема автоматизации позволяет
управлять технологическими
операциями по приему и отпу-
ску нефтепродуктов, контроли-
ровать параметры систем изме-
рения уровня, сигнализировать
об утечках и прочих аварий-
ных ситуациях, предотвращать
переливы резервуаров. Кроме
этого программный комплекс
автоматизирует работу по вы-
писке товарно-транспортных
накладных на топливо и фор-
мированию оперативной отчёт-
ности. Комплекс также включа-
ет в себя управление доступом
транспорта на участок налива и
санкционирование отпуска, это
позволяет эффективно контро-
лировать действия персонала и
пресекать возможные злоупо-
требления.
В офис компании поступает
информация о поступлениях
и отпусках нефтепродуктов, а
также информация о всех собы-
тиях на участке налива. На уров-
не программного приложения
«Нефтебаза-Офис» при помощи
COM-объекта осуществляется
интеграция с бухгалтерскими и
ERP системами.
Программное обеспечение
ЭлСи-Нефтебаза
-
-
-
-

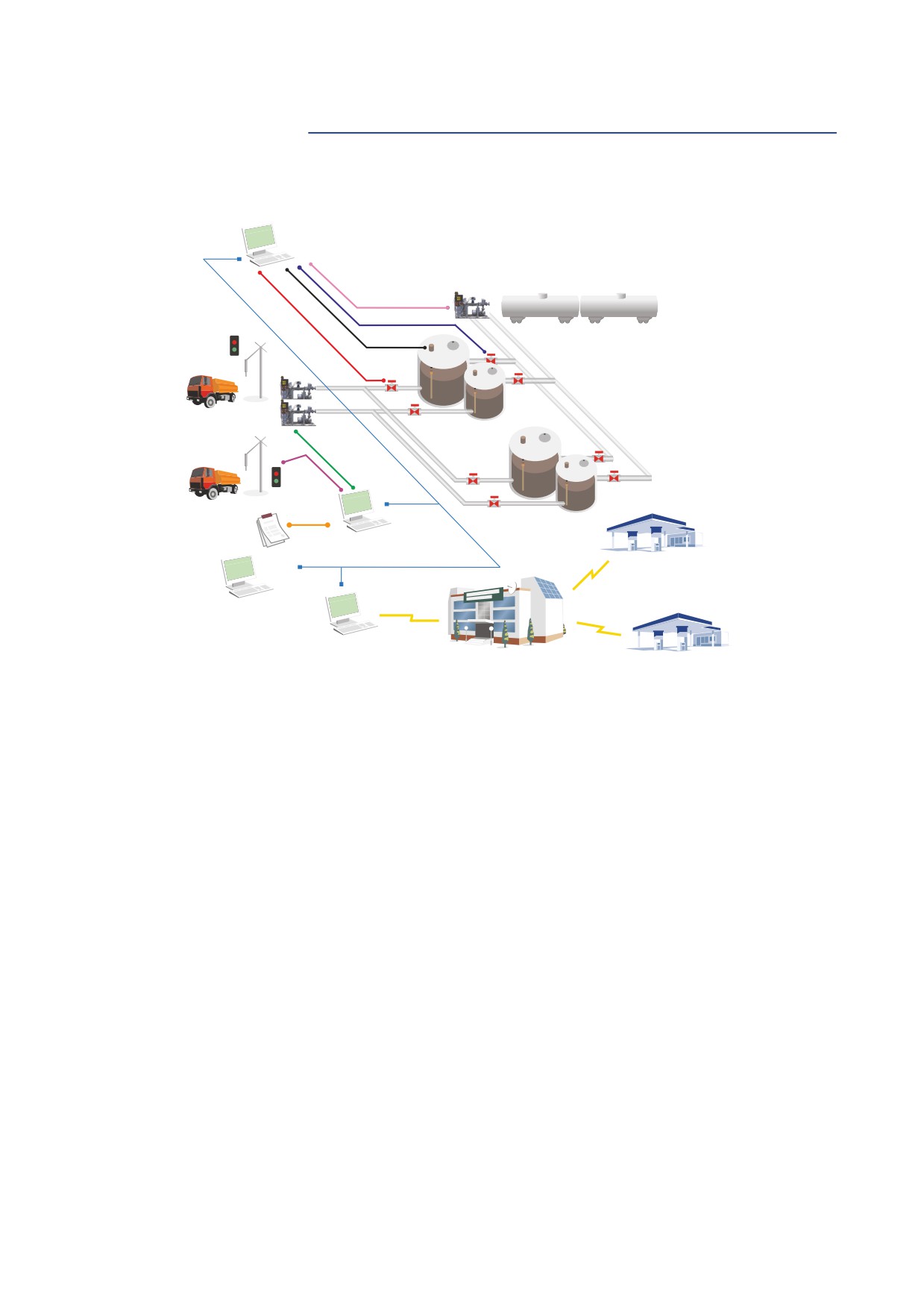

участок приема ЖД цистерн
участок налива
бензовозов
резервуарный
парк
-
-
-
-
-
-
-
-
-
Система состоит из модулей, которые могут комбинироваться на раз-
личное количество автоматизированных рабочих мест (АРМ). На ри-
сунке представлен вариант, включающий 4 АРМ.
Модуль участка налива (Элси-НБ-УН)
идентификация и аутентификация водителя, ТС и ТТН;
управление АСН с контролем технологических параметров безопас-
ности;
мнемоническое отображение процесса отпуска;
оформление ТТН по фактическим параметрам отпуска НП;
управление оборудованием доступа (светофор, шлагбаум) на уча-
сток налива;
формирование отчетности по отпущенной массе и объему НП и
счетчикам АСН.
Модуль приема НП (ЭлСи-НБ-ПН)
оформление операции приема НП:
акт приема НП автотранспортом;
акт приема НП железнодорожным транспортом;
акт приема НП морским транспортом;
акт приема НП по нефтепроводу;
контроль технологического оборудования при приеме НП;
формирование отчетности.
Нефтебаза
Модуль резервуарного парка НП (ЭлСи-НБ-РП)
контроль предельных уровней заполнения резервуаров и формиро-
вание сигналов блокировки перекачивающих насосов;
мониторинг утечек НП из резервуаров;
мониторинг текущих остатков НП в резервуарах и отображение ин-
формации в графическом виде;
формирование и контроль технологических трубопроводов слива и
налива НП;
формирование отчетности;
обслуживание сертификатов НП (добавление, удаление, изменение).
Модуль санкционирования отпуска (ЭлСи-НБ-СО)
выписка нарядов с контролем платежеспособности потребителя и
текущих остатков НП;
создание, редактирование и удаление нарядов на отпуск НП;
оформление санкционирующих документов;
формирование отчетности.
Офисный модуль (ЭлСи-НБ-Офис)
обслуживание справочников: персонала нефтебазы, нефтепродук-
тов, резервуарных парков, резервуаров, пунктов налива, АСН, пун-
ктов выписки ТТН;
конфигурирование прав доступа;
обслуживание справочников потребителей, поставщиков, храните-
лей;
ведение счетов потребителей (прием топлива на хранение, отпуск с
хранения, учет оплат, учет отпуска в кредит);
создание заявок для санкционирования отпуска НП потребителю с
возможностью контроля баланса его счета;
формирование периодической отчетности по приему НП в разрезе:
типов НП, пунктов приема, резервуаров, поставщиков;
формирование периодической отчетности по отпуску НП в разрезе:
типов НП, пунктов налива, резервуаров, потребителей;
формирование периодической отчетности по потребителям, по от-
пуску и приему на хранения НП в разрезе: дат, ТТН;
проведение расчетов по нормам естественной убыли для операций
отпуска, приема и хранения НП;
просмотр журнала событий с участков приема, хранения и налива;
построение аналитических отчетов и графиков;
связь с центральным офисом компании.
Модульная структура ПО «ЭлСи-Нефтебаза» позволяет создавать не-
обходимое количество АРМ и их функции в зависимости от объемов
грузооборота НБ. Для небольших НБ, например модули ЭлСи-НБ-ПН,
ЭлСи-НБ-РП, ЭлСи-НБ-УН и ЭлСи-НБ-СО, могут быть объединены
в одно АРМ. ПО поддерживает работу с оборудованием УСН, АСН и
уровнемерами всех распространенных в РФ типов.
ЭлСи-Офис
Комплекс «ЭлСи-Офис» предна-
значен для централизованного
управления сетью АЗС, контро-
ля и получения данных с АЗС,
хранения и обработки инфор-
мации, формирования и про-
смотра различных аналитиче-
ских и статистических отчетов
за произвольный период вре-
мени.
Программный комплекс
«Эл-
Си-Офис» разворачивается в
центральном офисе распреде-
ленной сети АЗС, работающих
под управлением программно-
аппаратного комплекса «ЭлСи-
АЗС».
ЭлСи-Офис
Дистанционная координация работы АЗС
Комплекс «ЭлСи-Офис» позволяет дистанционно изменять режим ра-
боты АЗС. На объект передаются калибровочные таблицы резервуаров,
список операторов, перечень поставщиков товаров и нефтепродуктов,
таблица используемых талонов, номенклатура товаров и другие торго-
вые справочники, список клиентов, обслуживаемых по ведомостям и
идентификационным картам, стоп-лист карт и клиентов, график изме-
нения скидок, текстовые сообщения, пользовательские файлы.
Офис
компании

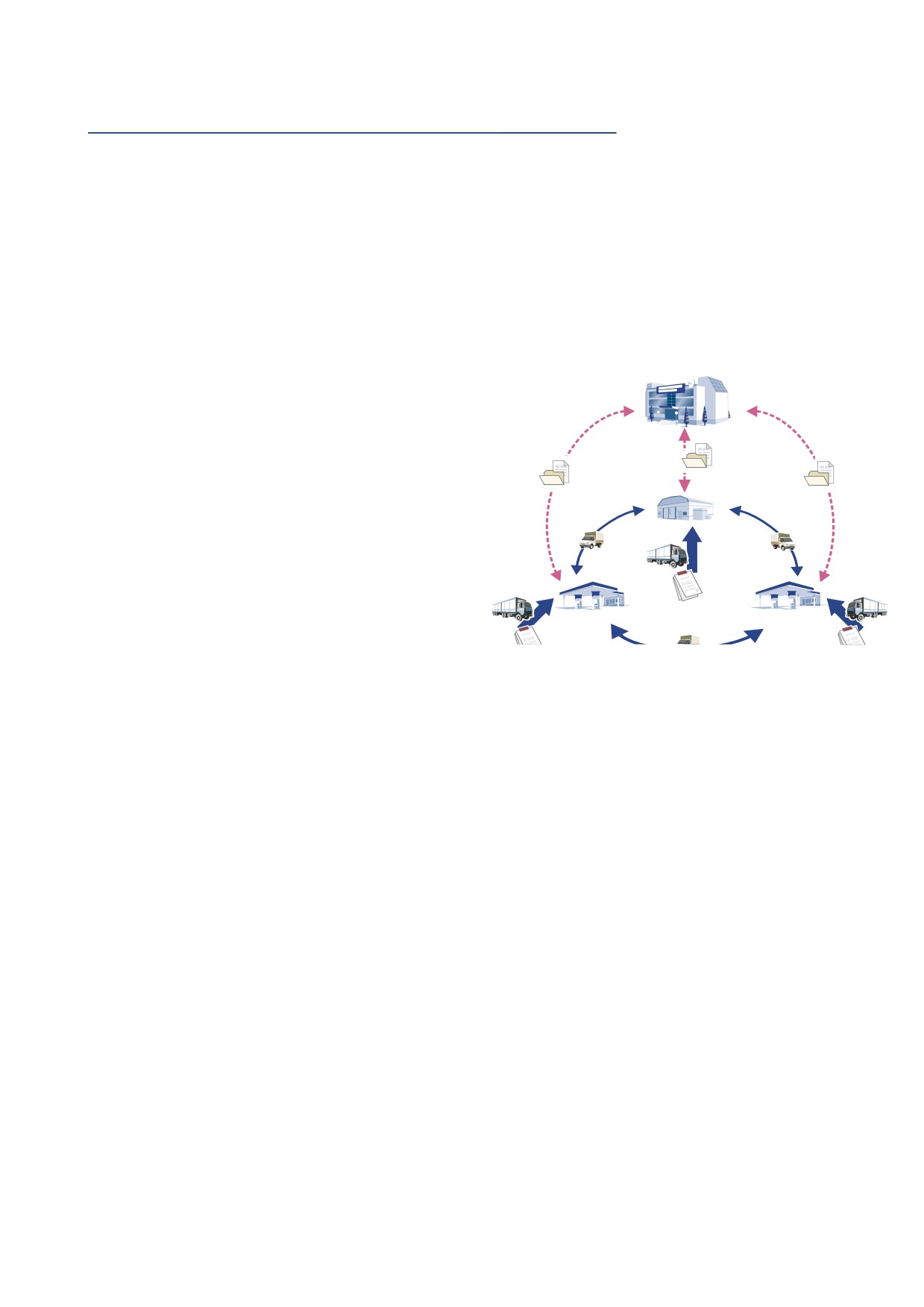

Обмен данными между офисом и АЗС может быть организован
по различным сценариям: автоматический обмен со всеми
АЗС в заданное время, обмен с конкретной АЗС по запро-
су диспетчера, опрос АЗС по истечению заданного време-
ни. Пакеты данных хранятся на АЗС до тех пор, пока из
офиса не будет получено подтверждение занесения их в
Центральный
офисную базу данных. Информационные файлы обме-
склад
на шифруются с помощью высоконадежного алгоритма.
Для передачи данных с объектов могут использоваться
различные каналы: телефонная линия (модем), локаль-
ная сеть, радиомодем, сотовая связь (GSM, GPRS), ин-
тернет (fp, e-mail) или сменные накопители (дискета,
флэш-диск).
АЗК 1
АЗК N
Сбор детальной информации по каждой АЗС
На каждой АЗС по смене ведется подробный журнал событий, кото-
рый передается в офис. Для каждого события фиксируется время, тип и
вся дополнительная информация. В офисе есть возможность просмотра
журнала с установкой различных фильтров по типам событий.
В офисе по каждой смене АЗС хранится статистическая информация,
включающая в себя следующие данные:
операторы, работавшие в данную смену;
движение денег (выручка, инкассация, остаток на начало и конец
смены);
статистика, сгруппированная по нефтепродуктам: цена, поступле-
ние, расход, отпуск за наличные, отпуск по безналичному расчету,
расчетный и фактический остатки на конец смены;
информация по резервуарам: расчетный остаток на начало смены,
показания уровнемера на начало смены, поступление, расход, рас-
четный и фактический остатки на конец смены;
статистика по ТРК: начальный счетчик, расход, отпуск за наличный
и безналичный расчет, технологический отпуск (мерник), перелив;
данные по поступлению нефтепродуктов: дата и время, тип нефте-
продукта, резервуар, поставщик, номер накладной, объем, вес и
Программное обеспечение
плотность по документам и фактические (по по-
казанию уровнемера до слива и по окончанию
приема);
статистика по движению товаров и услуг:
реализация, прием, перемещение, инвентариза-
ция, списание, переоценка.
Фиксируется каждый отпуск топлива и каждая продажа
товара, что позволяет анализировать динамику продаж в течение
смены.
Рациональное управление материальными запасами в
реальном времени
Офис позволяет просматривать текущее состояние любого АЗК, не до-
жидаясь окончания смены. Информация о материальных запасах и ди-
намике спроса дает возможность диспетчерам своевременно отправ-
лять топливо и товары на те станции, на которых ожидается дефицит.
Мониторинг АЗС в реальном времени исключает возможность простоя
любого из объектов торговой сети.
Отчетность и аналитика
По данным, имеющимся в офисе, можно строить статистические и ана-
литические отчеты:
реализации по АЗС;
реализации по нефтепродуктам;
реализации по типам оплаты;
движение товаров по выбранной группе на заданной АЗС;
прибыль/лучшие товары;
по поставкам нефтепродуктов;
по движению денежных средств и другие.
Всего более 40 типов отчетов.
Все полученные отчеты могут быть экспортированы в Excel (XLS) для
дальнейшей обработки. В отчетах задаются различные параметры: от-
четный период, АЗС, нефтепродукт, тип оплаты, группа товаров и т.д.
При использовании процессинга возможно построение различных от-
четов, связанных со счетами клиентов и их балансами.
Информация, хранящаяся в «ЭлСи-Офис», может использоваться в ка-
честве первичных данных для бухгалтерских и учетных систем. Доступ
к ней возможен посредством механизмов импорта/экспорта, а также
прямого доступа к структурам данных по технологии COM.
ЭлСи-Офис
Процессинг топливных карт «ЭлСи-Кард»
Став эмитентом собственных карт, вы привлекаете постоянных клиен-
тов, приобретаете удобство взаиморасчётов и повышаете пропускную
способность АЗС.
«ЭлСи-Кард», являясь частью комплекса «ЭлСи-АЗС / ЭлСи-Офис», не
требует дополнительной установки центрального процессингового
сервера, автономных терминалов на объектах и дополнитель-
ных каналов связи с процессинговым центром.
Наше решение работает на базе бесконтактных карт нового по-
коления, которые имеют большой срок службы и выскоий уровень за-
щиты.

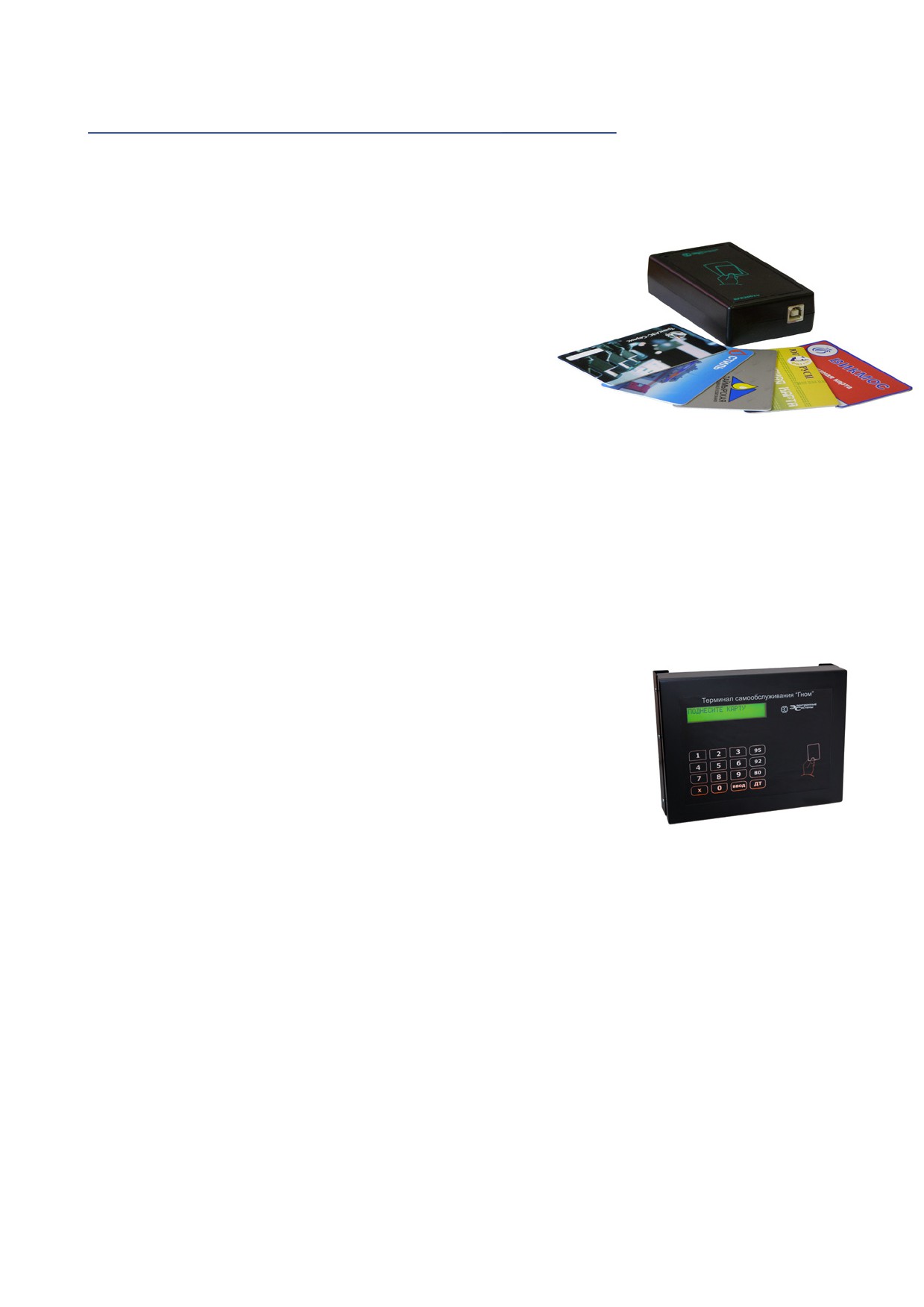

Работа с картами на АЗС ведется оператором при помощи считывателя

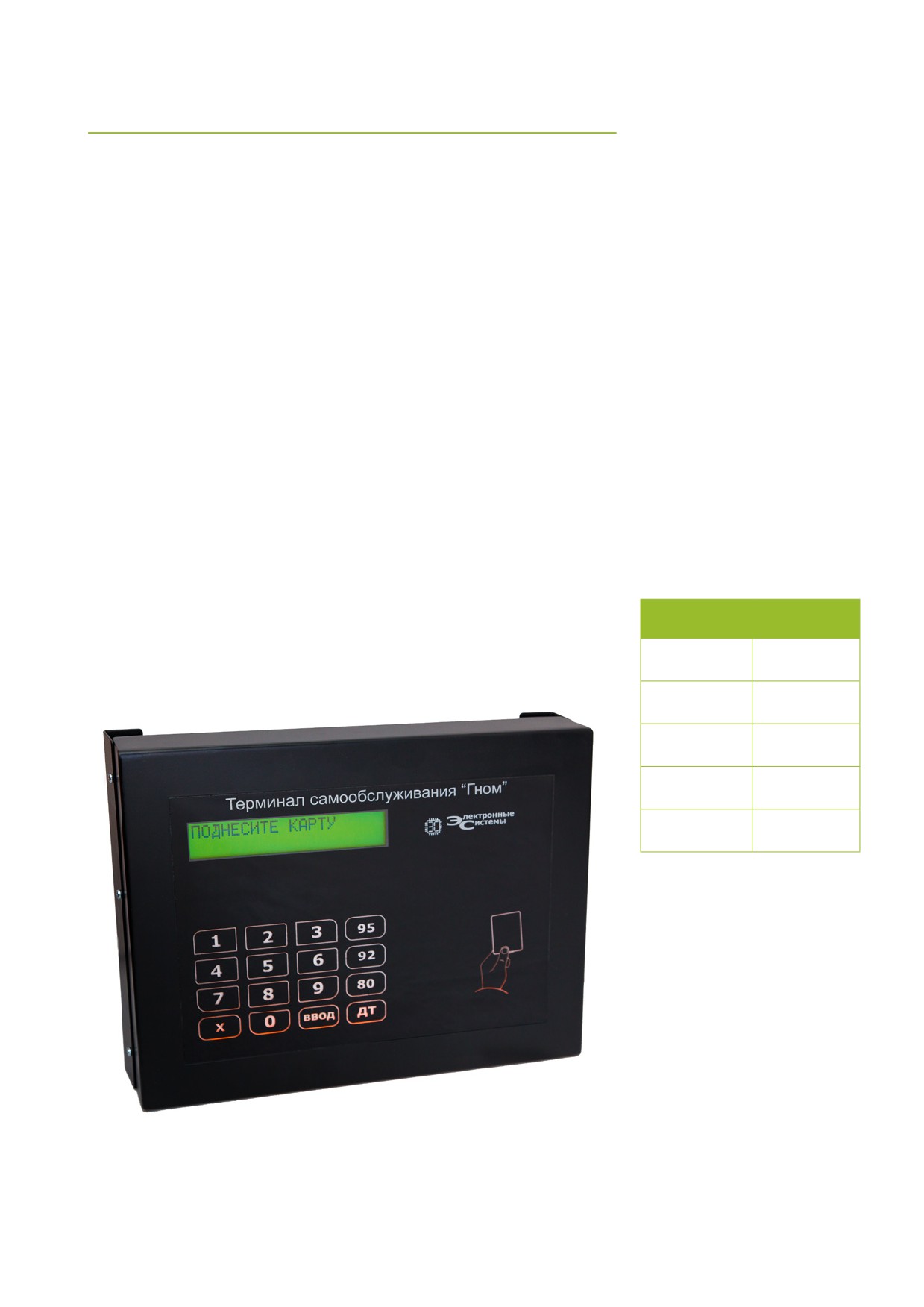

«RFR2001U». Дополнительно процесс приёма карт может быть автома-
тизирован при помощи терминалов «ГНОМ» (стр. 31), устанавливаемых
на заправочных островках.
Клиенту необходимо только поднести карту к терминалу и выбрать нуж-
ную сторону ТРК. Все операции с картами фиксируются ПАК «ЭлСи-
АЗС» и передаются в процессинговый центр «ЭлСи-Офис», обеспечивая
контроль за состоянием счетов клиентов.
Используя терминал самообслуживания «ГНОМ», вы получаете уве-
личение пропускной способности АЗС за счёт ускорения обслужива-
ния клиентов по безналичному расчёту и, как следствие, увеличение
прибыльности АЗС. Автоматизация приёма топливных карт позволяет
уменьшить влияние человеческого фактора на функционирование си-
стемы.
Процессинг «ЭлСи-Кард» позволяет также организовать в рамках сети
АЗС мощную накопительную систему скидок на бесконтактных картах,
как для безналичных клиентов, так и для частных лиц.
В зависимости от динамики заправок и лояльности к клиенту, можно
настроить любые правила накопления бонусов в рублях или литрах и
применения скидок. Для этого в системе используется редактор формул.
Поддерживаются такие функции, как учет накоплений за текущий и
предыдущий месяц, полная или частичная оплата бонусами за товар
или топливо, зачисление бонусов в зависимости от суммы при пополне-
нии счета, и многое другое.
На сегодняшний день на рынке продуктов для организации процессинга
топливных карт «ЭлСи-Кард» является наиболее экономичным решени-
ем автоматизации безналичных расчётов на АЗС, позволяя сэкономить
сотни тысяч рублей на внедрении и обслуживании системы.
Программное обеспечение

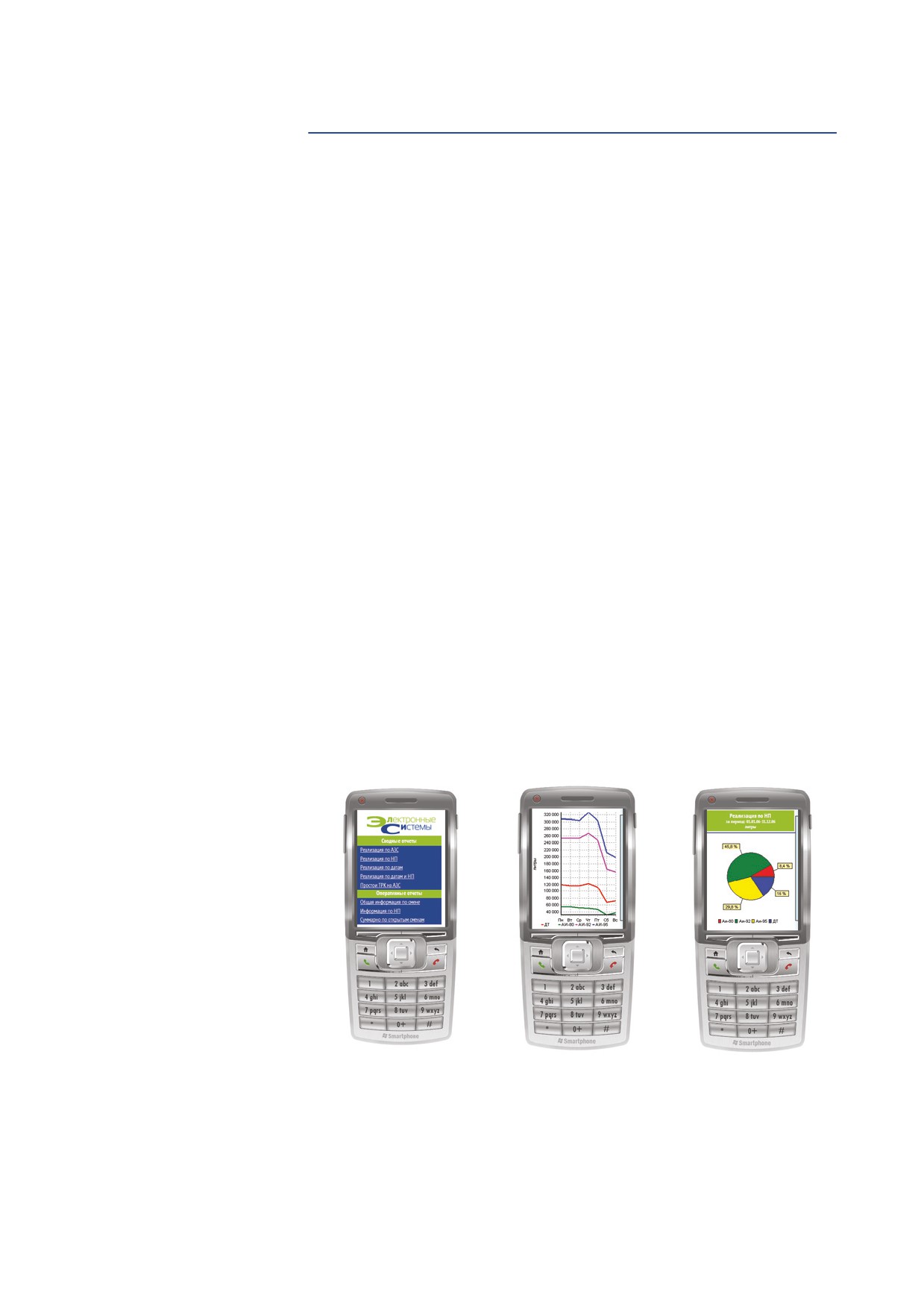

Мобильный сервис «ЭлСи-Босс-Офис»
Сегодня руководитель сети АЗС, работающих под управлением ком-
плекса «ЭлСи-АЗС», может получать оперативную информацию о рабо-
те своих станций из любой точки мира через сеть интернет. Это позво-
ляет ему всегда быть в курсе событий и иметь возможность принимать
оперативные управленческие решения находясь в отпуске или длитель-
ной командировке. Имея в кармане смартфон с доступом в интернет, ру-
ководитель держит руку на пульсе бизнеса.
Сервис позволяет просматривать данные о реализации и остатках как за
выбранный период, так и на текущий момент времени.
Аналитические отчёты позоляют оценить эффективность работы обо-
рудования и персонала АЗС. Отчёты по товарам помогут оценить эф-
фективность ассортимента и логистики.
Отчёт о простоях оборудования позволяет оценить потери и избежать
их в будущем.
Сервис предоставляет данные как в табличной форме, так и в виде раз-
личных диаграмм и графиков. Информация по текущей смене просма-
тривается в реальном масштабе времени.
Доступ к информации строго регламентирован и осуществляется по
криптоустойчивому шифрованному протоколу HTTPS, что исключает
возможность несанкционированного просмотра и изменения данных.
Интерфейс сервиса разработан специально для мобильных телефонов и
коммуникаторов.
доступ к информации об АЗС
через интернет
отчёты в реальном времени
интерфейс адаптирован для
смартфонов и КПК
защищенный протокол пере-
дачи данных
Оборудование

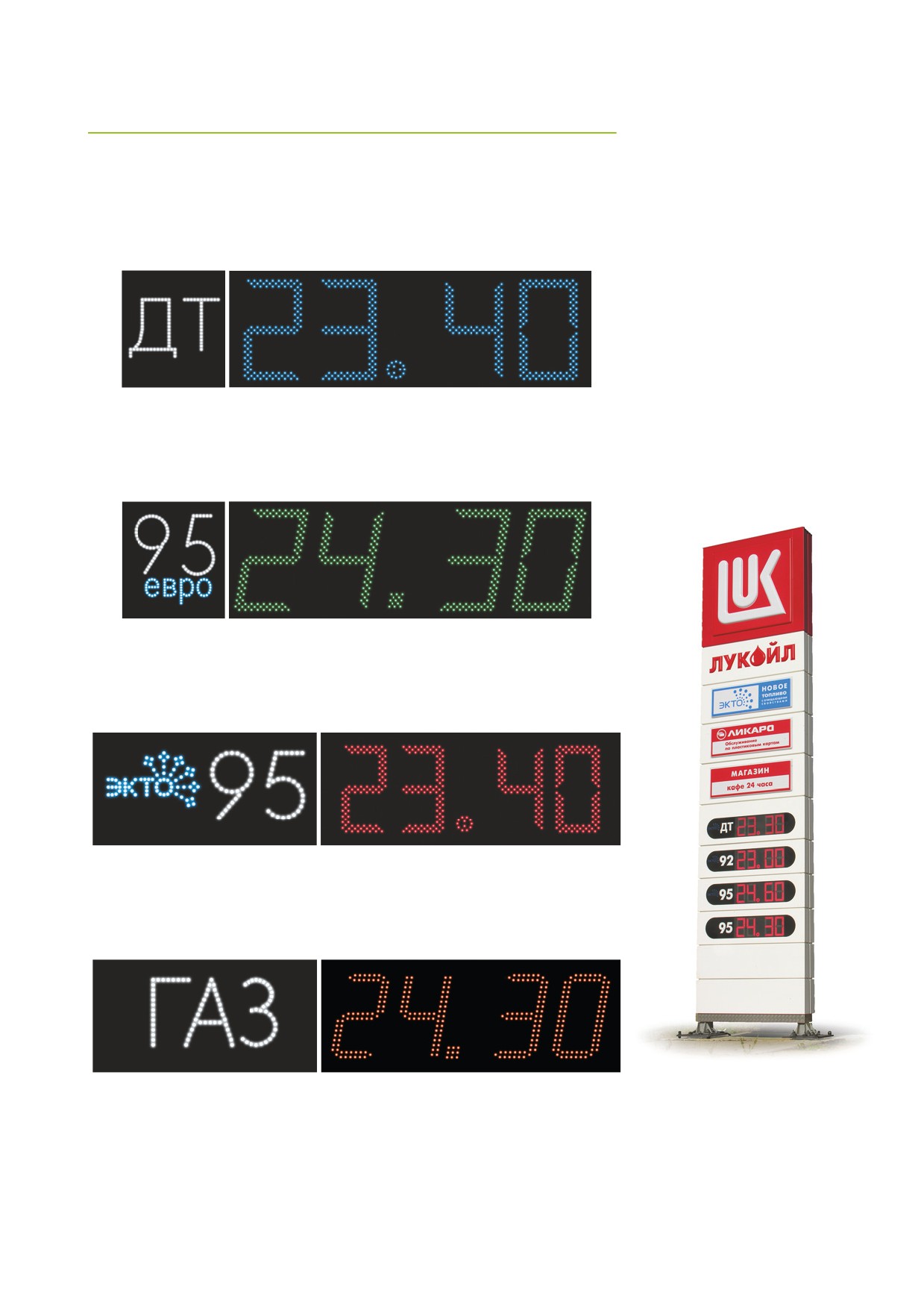

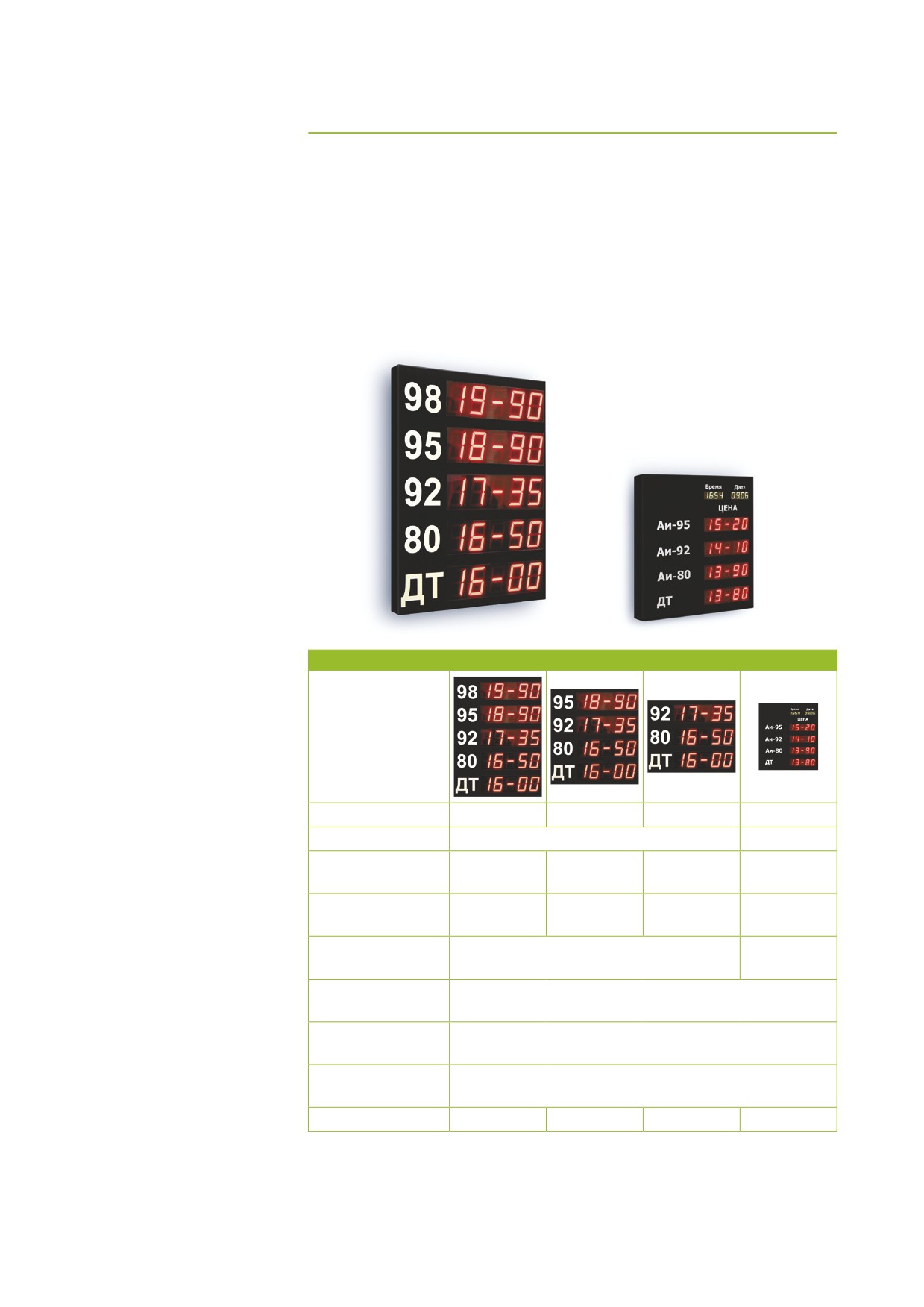

Светодиодны
В условиях высокой конкурен-
е индикаторы
ции топливных операторов
важной задачей становится
привлечение дополнительного
внимания к автозаправочной
станции. Как правило, стела
является основным элементом,
привлекающим внимание води-
телей к АЗС.
Красивая стела формирует по-
ложительное отношение кли-
ента, не давая возможности
усомниться в качестве сервиса.
Учитывая возрастающее коли-
чество заправочных станций,
клиент может проехать лишнюю
сотню метров до АЗС, качество
сервиса которой будет видно
издалека.
Оборудование
Светодиодная панель «Мираж»
современный и привлекатель-
В последнии годы широкое распространение получили цветные свето-
ный внешний вид
диодные панели, до недавнего времени в основном их можно было ви-
16 миллионов цветов
деть лишь на концертах, крупных выставках и дорогих рекламных пло-
щадках центральных улиц. Сегодня мы предлагаем подобное устройство
управление по сети 220 В
для АЗС установка которого будет экономически оправдана.
автоматическая регулировка
яркости
Светодиодная панель «Мираж» позволяет воспроизводить видеоролики
дистанционное управление из
продолжительностью до одной минуты, бегущую строку длиной до 120
операторской АЗС
символов а также текущее время и температуру окружающей среды.
отображение температуры и
времени
Управление устройством и загрузка рекламных роликов производится с
бегущая строка
компьютера по Ethernet.
Восприятие информации оптимально при расстоянии от 30 до 50 ме-
тров.
Основные технические характеристики
габаритные размеры
1331×531×138 мм
разрешение экрана
64×24 пикс.
угол обзора
120°
яркость на точку
1,5 кд
шаг между пикселями
20 мм
количество цветов
16 777 216
количество кадров в секунду
25
диапазон измерения температуры
-55°С ... +55°С
высота бегущей строки
300 мм
класс защиты корпуса
IP64
вес
62 кг
интерфейс
Ethernet
потребляемая мощность
1000 Вт
Светодиодные индикаторы

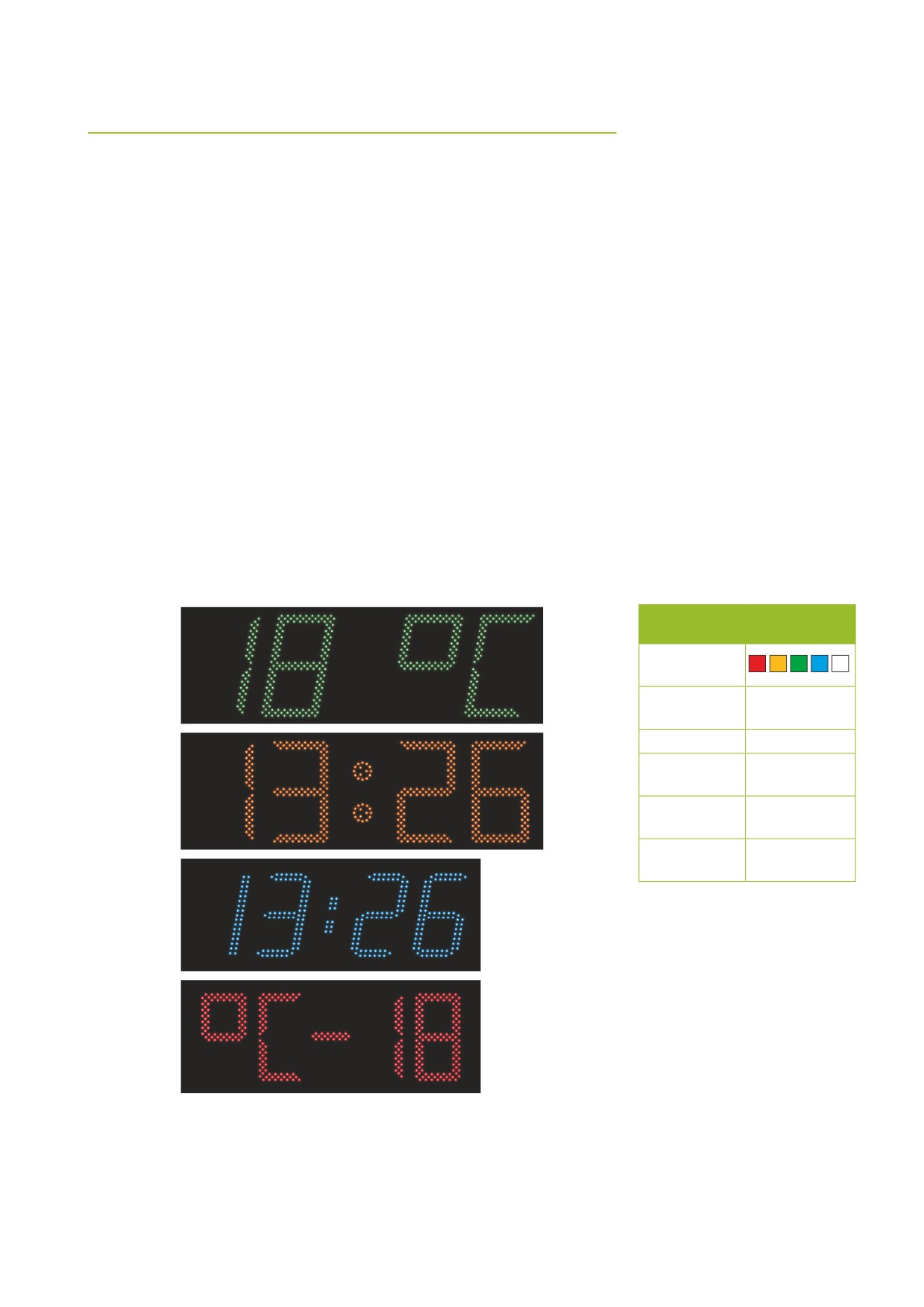

Часы-термометр
Яркое светодиодное табло, отображающее время и температуру, всегда
современный и привлека-
привлекает внимание проезжающих водителей и фокусирует их внима-
тельный внешний вид
ние на стеле. Таким простым психологическим приемом обеспечивается
синхронизация времени с
дополнительный приток клиентов на АЗС.
POS системой кассира
опциональная синхронизация
Предусмотрено три способа синхронизации времени: с компьютером

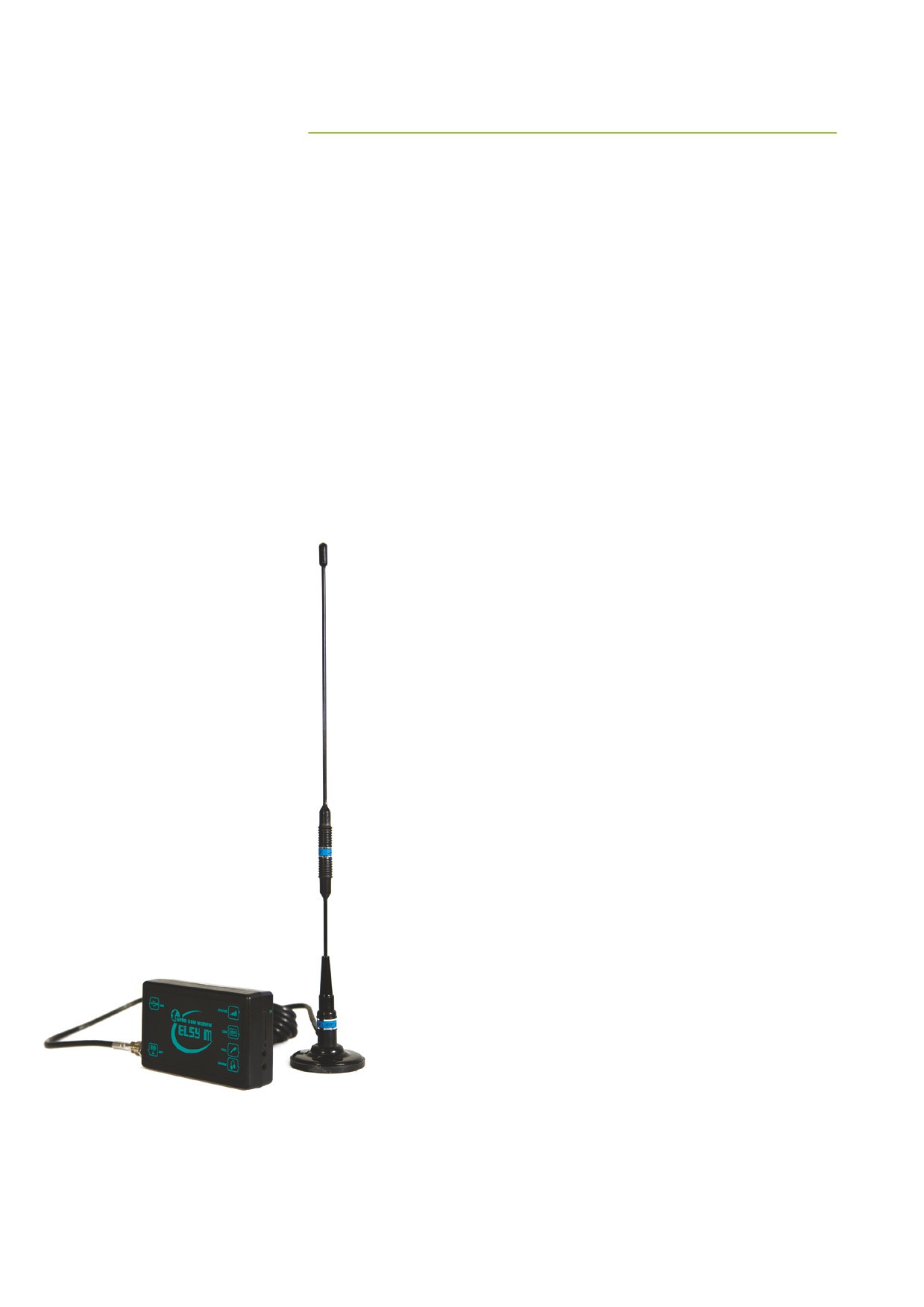

с атомными часами спутника
системы управления, запуск в фиксированный момент времени, управ-
GPS
ление с пульта «Стела», находящегося в помещении операторской, и син-
управление по сети 220 вольт
хронизация с опциональным модулем GPS. При любом способе управ-
автоматическая регулировка
ления прокладка дополнительных кабелей не требуется, используется
яркости
имеющаяся линия 220В. Источник питания рассчитан на широкий ди-
низкое энергопотребление
апазон входных напряжений, обеспечивая устойчивую работу устрой-
5 цветовых решений
ства в условиях нестабильного электропитания.
4 шрифта
Высота цифр составляет 300 или 350мм. Это позволяет различать над-
дистанционное управление
пись с расстояния более двухсот метров. Автоматическая подстройка
из операторской АЗС
яркости обеспечивает оптимальную видимость в любое время суток, а
антибликовый светофильтр даёт дополнительную чёткость и защиту от
ультрафиолетовых лучей.
Основные технические
характеристики
доступные
ЭРА5
цвета
яркость на
4 кд
точку
угол обзора
120°
класс защиты
IP54
корпуса
ЭРА4
температура
-400С ... +550С
эксплуатации
напряжение
170 В ... 265 В
питания
ЭРА3
ЭРА2
Индивидуальные характеристики см. на стр.20
Оборудование
Индикаторы цен
Основные технические
Современные автозаправочные комплексы оснащаются светодиодными
характеристики
индикаторами, позволяющими оперативно изменять информацию о це-
доступные
нах, сводя к минимуму ошибки персонала.
цвета
Одно из главных достоинств таких индикаторов - привлекательный
яркость на
4 кд
внешний вид, производящий положительное впечатление на клиентов.
точку
Высокая яркость и низкое энергопотребление дают дополнительные
угол обзора
120°
преимущества индикаторам по сравнению с традиционными «ценни-
класс защиты
ками».
IP54
корпуса
Предусмотрено два способа управления индикаторами. Первый - уста-
температура
-400С ... +550С
эксплуатации
новка цен с компьютера системы управления. Интеграция с система-
ми автоматизированного управления уменьшает временные затраты на
напряжение
170 В ... 265 В
смену информации о ценах. Второй способ - управление с пульта «Сте-
питания
ла», находящегося в операторной АЗС.
Использование линий электропитания для управления индикаторами
позволяет избежать прокладки дополнительных проводов. Устройства
работают в широком диапазоне напряжений питания.
Характеристики, зависящие от модели
высота
габаритные
потребляемая
вес
знака
размеры
мощность
ИЦ4
350 мм
1250×404×67,5 мм
15 кг
60 Вт
ЭРА4
ИЦ5
350 мм
1250×404×67,5 мм
15 кг
60 Вт
ЭРА5
ИЦ2
300 мм
1035×390×67 мм
12 кг
50 Вт
ЭРА2
ИЦ3
300 мм
1035×390×67 мм
12 кг
50 Вт
ЭРА3
Светодиодные индикаторы
Внешний вид серийных изделий
привлекательный
внешний вид
оперативная смена цен
интеграция с системами
управления АЗС
управление по сети 220 В
автоматическая регулировка
яркости
Индикатор ИЦ-4С совместно с символьным блоком СБ3-ДТ-Б
низкое энергопотребление
6 цветовых решений
4 шрифта
Индикатор ИЦ3-3 совместно с символьным блоком СБ3-95-Евро-Б
Индикатор ИЦ2-К совместно с символьным блоком СБ2-95-Экто-Б
Индикатор ИЦ3-О совместно с символьным блоком СБ2-Газ-Б
Оборудование
Вспомогательные табло цен
современный и привлекатель-
В кассовой зоне АЗС всегда есть прайс-лист с ценами на топливо. Для
ный внешний вид
размещения такого прайс-листа лучше всего подходит электронное таб-
оперативная смена информа-
ло цен на нефтепродукты. Устройство хорошо заметно клиенту и чёт-
ции о ценах
ко отображает цены в любое время суток. Может размещаться как на
интеграция с системами
улице, так и в помещении. Возможна реализация дизайна подобного
управления АЗС
устройства согласно техническому заданию заказчика.
управление по сети 220 вольт
или при помощи инфракрас-
ного пульта
автоматическая регулировка
яркости
низкое энергопотребление
Основные технические характеристики
ТЦ1-5К
ТЦ1-4К
ТЦ1-3К
ТКЦ1-4
высота знакоместа
56 мм
29 мм
габаритные раз-
500×360×40
400×360×40
300×360×40
278×250×40
меры
мм
мм
мм
мм
количество видов
5
4
3
4
топлива
дальность дей-
5 м
3 м
ствия пульта ДУ
напряжение пи-
160 В ... 275 В
тания
диапазон рабочих
-40°С ... +55°С
температур
сила света на
1 Кд
точку
вес
5,5 кг
4,5 кг
3,5 кг
4,0 кг
Переговорные
Современную автозаправочную
устройства
станцию невозможно предста-
вить без комплекса голосовой
связи. Он уменьшает времен-
ные затраты оператора на об-
служивание клиента, тем самым
увеличивая пропускную способ-
ность АЗС, а как следствие реа-
лизацию.
Переговорные устройства по-
зволяют клиенту комфортно
разговаривать с оператором.
Система шумопонижения сни-
жает шумовую нагрузку на опе-
ратора, уменьшает его утом-
ляемость и раздражительность
и, в конечном счёте, позволяет
уменьшить количество допуска-
емых оператором ошибок.
Наличие переговорных блоков
на ТРК позволяет улучшить каче-
ство сервиса АЗС, обеспечивая
оперативную связь оператора с
заправщиками и клиентами, на-
ходящимися возле колонок.
Оборудование
1
4
2
3
1 -
,
-
FM-
2 -
3 -
,
4 -

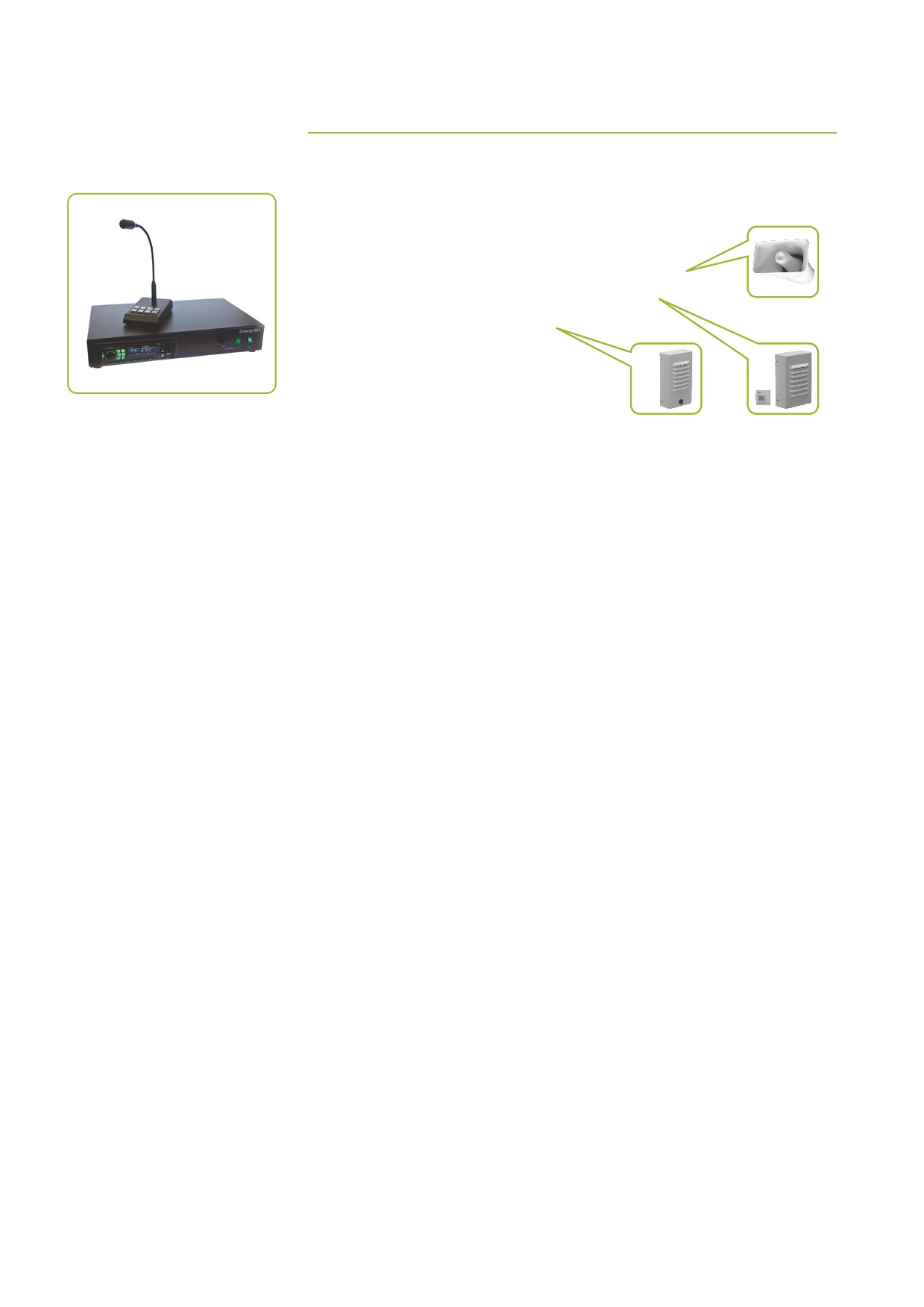

Система озвучивания АЗС с расширенны-
фоновое озвучивание торго-
ми мультимедийными возможностями
вого зала и территории
«Спектр-501»
CD/DVD плеер
FM-радио
Современная АЗС имеет сложную, пространственно распределенную
воспроизведение с USB-
структуру, включающую помещения операторской, магазина, кафе, ком-
носителя и MMC-карты
нату персонала, кабинет управляющего, помещение мойки, сервиса и не-
интеллектуальная система по-
посредственно зону заправки автомобилей. Такая структура предпола-
давления шума
гает наличие соответствующих средств связи, оповещения и фонового
возможность воспроизведе-
озвучивания.
ния рекламных и информаци-
Отличительной особенностью «Спектр-501» является возможность вос-
онных сообщений
произведения аудио и видео контента. Система имеет четыре канала
вандалоустойчивое исполне-
усиления для высококачественного воспроизведения звука, видеовыход
ние переговорных блоков
для подключения монитора, телевизора или видеопроектора. Система
стильный дизайн
воспроизводит контент со всех современных носителей: CD и DVD ди-
возможность записи перего-
ски, USB и MMC накопители и все распространенные форматы файлов.
воров оператора и клиентов
Управление воспроизведением может осуществляться с дистанционно-
речевое пожарное оповеще-
го пульта. Это позволяет создавать необходимую располагающую обста-
ние
новку в торговом зале или в кафе либо воспроизводить рекламные ви-
датчик движения
деоролики.
канал связи с кабинетом на-
Наряду с этим «Спектр-501» имеет и все «стандартные» функции для ор-
ганизации переговорной связи между оператором, управляющим, кли-
ентом, персоналом на заправочных островках или на мойке. В каналах
чальника
этой связи используются цифровые алгоритмы шумоочистки. Все пере-
говоры транслируются на регистратор для записи.Это позволит осуще-
ствить разбор спорных ситуаций, возникающих на станции.
Имеется тревожное (сирена) и речевое громкоговорящее оповещение
на территорию АЗС. «Спектор-501» сопрягается с системами пожарной
сигнализации, это позволяет в автоматическом режиме осуществлять
речевое пожарное оповещение, заранее записанными в «Спектр-501»
фразами.
Переговорные устройства
Комплекс голосовой связи «Спектр-301»
«Спектр-301» - это оптимальное решение для организации голосовой
интеллектуальная система по-
связи на крупном автозаправочном комплексе. В устройстве реализо-
давления шума
ваны все необходимые на АЗС функции речевой связи. Обеспечивает-
возможность воспроизведе-
ся связь между оператором, клиентами и обслуживающим персоналом,
ния рекламных и информаци-
есть функции громкого оповещения и подачи сигнала тревоги. Ком-
онных сообщений
плекс может дополнительно включать до восьми переговорных блоков,
вандалоустойчивое исполне-
установленных на ТРК, тем самым обеспечивая двустороннюю речевую
ние переговорных блоков
связь между оператором и человеком, находящимся возле «заправочно-
эргономичный дизайн
го островка».
широкий диапазон питающего
напряжения
Ключевой особенностью комплекса является наличие интеллектуаль-
возможность записи перего-
ной системы подавления акустических помех в канале клиент-кассир,
воров оператора и клиентов
позволяющей использовать его на АЗС с высоким уровнем уличного
простой монтаж
шума. При использовании «Спектра-301» во время переговоров с кли-
автоматическое речевое опо-
ентом оператор слышит только очищенный от шумов голосклиента, что
вещение при срабатывании
снижает утомляемость оператора.
пожарной сигнализации
Устройство позволяет воспроизводить предварительно записанные ре-
чевые фрагменты продолжительностью до двух минут нажатием одной
кнопки.Таким образом оператор избавляется от необходимости произ-
несения однотипных фраз. Помимо этого предусмотрено проигрывание
рекламных роликов. Для воспроизведения рекламы возможно подклю-
чение любого внешнего устройства через линейный вход. Наличие на
усилительном блоке линейного выхода позволяет записывать перегово-
ры между оператором и клиентом, например, подключив его к устрой-
ству видеонаблюдения. Это позволяет осуществлять разбор спорных си-
туаций.
В случае срабатывания пожарной сигнализации, устройство автомати-
чески переходит в режим рече-
вого пожарного оповещения.
При необходимости оператор
может включить тревожный
сигнал сирены.
Оборудование
Комплекс голосовой связи «Спектр-202»
эргономичный дизайн
«Спектр-202» - переговорное устройство, сочетающее в себе простоту,
надёжность, функциональность и экономичность. Устройство поддер-
широкий диапазон питающе-
живает все востребованные на АЗС функции голосовой связи. Обеспе-
го напряжения
чивается качественная связь между оператором, клиентами и обслу-
вандалоустойчивое исполне-
живающим персоналом, есть функции громкого оповещения и подачи
ние переговорных блоков
сигнала тревоги. Простой эргономичный дизайн обеспечивает удобство
возможность записи перего-
работы оператора. Дополнительно к базовой комплектации имеется воз-
воров оператора и клиентов
можность подключения датчика движения, блокирующего наружный
простой монтаж
микрофон при отсутствии клиента. Это снижает утомляемость опера-
лучшее соотношение цена/
тора.
качество
Комплекс может дополнительно включать до восьми переговорных бло-
ков, установленных на ТРК, тем самым обеспечивая двустороннюю ре-
чевую связь между оператором и человеком, находящимся возле «запра-
вочного островка».
Устройство оповещения «Спектр-101»
Самым простым и экономичным решением для оповещения является
«Спектр-101». Устройство позволяет производить оповещение клиентов
и персонала АЗС при помощи громкой связи. Также устройство позво-
ляет записывать и воспроизводить голосовой сигнал пожарной тревоги
как в ручном режиме, так и автоматически.
Различия между переговорными устройствами серии «Спектр»
501
301
202
101
воспроизведение медиа-контента
+
-
-
-
канал связи клиент-оператор
+
+
+
-
переговорные блоки на ТРК
опц.
опц.
опц.
-
инфракрасный датчик движения
опц.
опц.
опц.
-
линейный вход
-
+
-
+
линейный выход
+
+
+
-
запись и воспроизведение голо-
+
+
-
+
совых сообщений
интеллектуальная система шумо-
+
+
-
-
подавления
громкая связь
+
+
+
+
тревожное оповещение
+
+
+
+
речевое пожарное оповещение
+
+
-
+
канал связи с кабинетом началь-
+
-
-
-
ника станции
Средства авто-
Современный автозаправоч-
матизации АЗС
ный комплекс - это сложное
инженерно-техническое соору-
жение, включающее ряд авто-
матизированных систем. Наша
компания предлагает техниче-
ские решения, повышающие
производительность и обеспе-
чивающие бесперебойную ра-
боту АЗС.
Оборудование
Программно-аппаратный комплекс «Бонус»
отсутствие обслуживающего
«Бонус» - это комплексное решение для автоматизации заправочных
персонала
пунктов горнодобывающих комбинатов, автотранспортных предприя-
комплексное решение «всё в
тий и строительных компаний. Данное решение позволяет обеспечить
одном»
безоператорный отпуск топлива по пластиковым карточкам, при этом
повышенная надежность
обеспечивается стопроцентный контроль за расходом нефтепродуктов
благодоря тому, что все данные передаются в офис компании.
контроль из удаленного
офиса
Комплекс спроектирован таким образом, что практически не требует
невысокая стоимость реше-
внимания со стороны обслуживающего персонала. Комплекс построен
ния
на базе специализированного промышленного компьютера «Гранит-ПК»
(см. стр. 30), работающего под управлением программного обеспечения
«ЭлСи-АЗС» и терминала самообслуживания «ГНОМ-1». «Гранит-ПК»
установлен в электрическом шкафу с классом защиты IP54. Туда же оп-
ционально устанавливаются GSM-модем для связи с удаленным офисом
и контроллеры, необходимые для управления ТРК. Для эксплуатации в
зимнее время шкаф оснащается системой обогрева.
Настройка конфигурации может производиться с удалённого компью-
тера. Также на удалённом компьютере размещается процессинг топлив-
ных карт в составе ПО «ЭлСи-Офис». В качестве канала связи может
использоваться локальная сеть или GSM. Таким образом «Бонус» соче-
тает в себе все возможности программного обеспечения «ЭлСи-АЗС» и
«ЭлСи-Офис» в области безналичных расчётов, при этом комплекс рас-
читан на эксплуатацию в жестких условиях, что делает его идеальным
Терминал самообслужи-
решением для стационарных и мобильных внутрикорпоративных и ве-
вания «ГНОМ-1»
домственных АЗС.
Средства автоматизаци АЗС
Терминал самообслуживания
под управлением ЭлСи-АЗС
повышение пропускной спо-
Одним из вариантов организации самообслуживания клиентов на АЗС
собности АЗС
является установка терминала либо непосредственно на заправочном
островке либо в здании АЗС.
получение дополнительного
дохода за счет организации
Терминал позволяет клиентам оплачивать топливо и дополнительные
автоматизированного пункта
услуги наличными или с использованием пластиковых карт, как банков-
приема платежей
ских, так и корпоративных топливных карт по технологии RFID.
возможность организации
полностью автоматических
Терминал позволяет организовать полностью автоматическую безопе-
автозаправочных станций
раторную АЗС, но может использоваться и на классической станции в
качестве дополнения.
Топливные карты «ЭлСи-Кард»
Мы предлагаем нашим клиентам услуги по изготовлению пластиковых
карточек. Производство оснащено современным полиграфическим обо-
рудованием для фотопечати, позволяющим обеспечить высокое каче-
ство для любого изображения. В случае необходимости наши дизайнеры
разработают оригинал-макет изображения.
Мы предлагаем полный комплекс услуг по внедрению пластиковых карт
начиная с поставки оборудования и программного обеспечения и закан-
чивая дизайном и изготовлением самих карточек. ЭлСи-Кард - это опти-
мальное решение для владельцев небольших сетей АЗС, позволяющее в
едином цикле получить недорогое и эффективное решение для внедре-
ния корпоративных топливных карт.
Карты изготавливаются по технологии RFID
(Radio-frequency
identification) и являются бесконтактными, что повышает их надежность
и минимизирует износ.
Оборудование

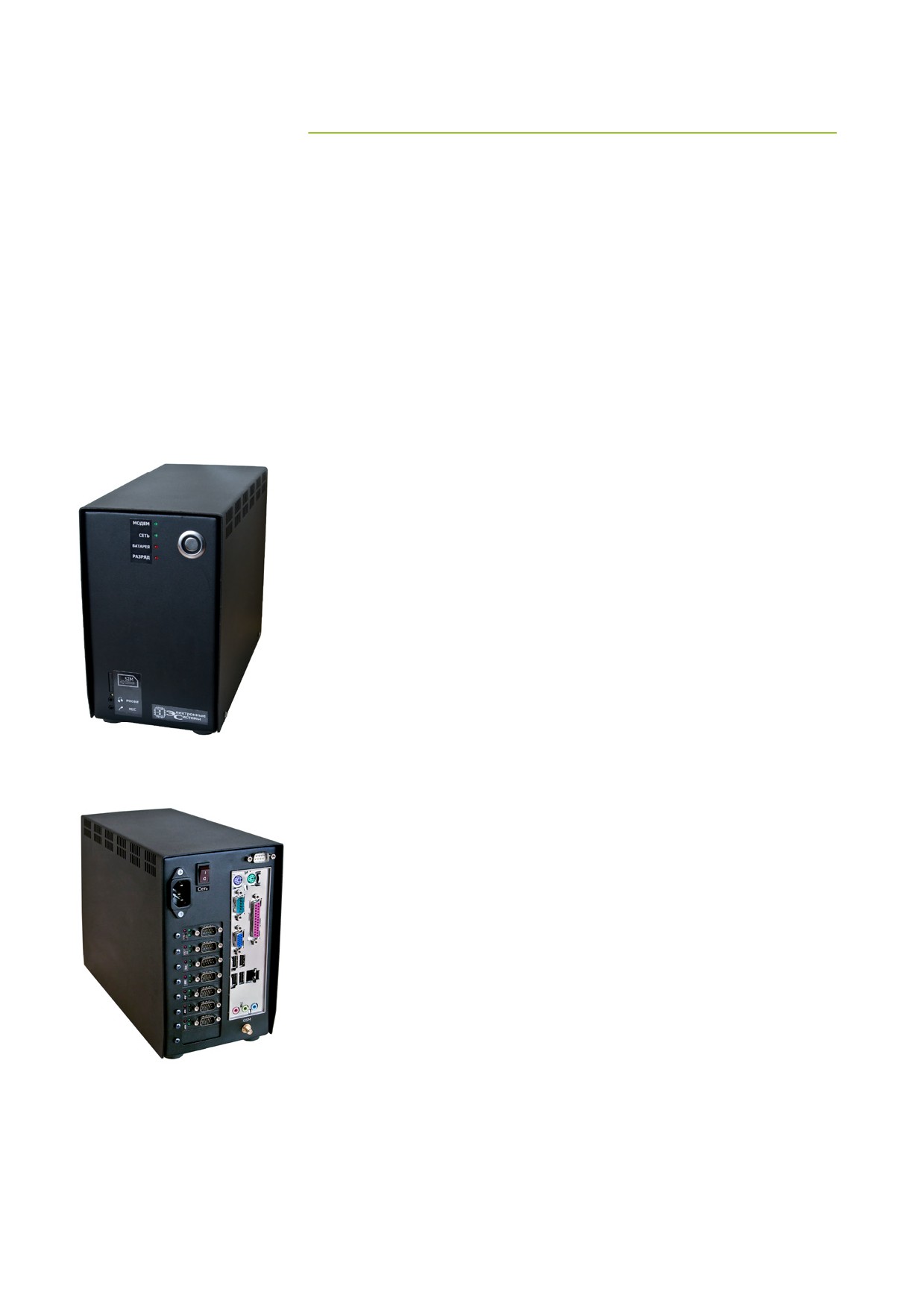

Специализированный промышленный ком-
пьютер «Гранит-ПК»
встроенный источник беспе-
«Гранит-ПК» разработан для использования в системах автоматизиро-
ребойного питания
ванного управления на промышленных и торговых объектах, в частно-
невозможность нештатного
сти для работы в составе программно-аппаратного комплекса «ЭлСи-
выключения
АЗС».
идентификация пользователя
При разработке «Гранит-ПК» особое внимание уделялось обеспечению
электронным ключом
бесперебойной работы устройства в условиях низкого качества электро-
до 8 дополнительных портов
питания. Импульсный источник питания работет в диапазоне напряже-
связи с внешними объектами
ний электросети от 160В до 270В, и оснащён резервной аккумуляторной
встроенный GSM модем
батареей, обеспечивающей бесперебойное питание при выходе напря-
жения сети из этого диапазона. Система осуществляет диагностику ба-
тареи и своевременно информирует сервисную службу о необходимости
замены батареи.
Компьютер исключает порчу данных при случайных или умышленных
попытках отключения внешнего питания. Допустимо только штатное
выключение питания пользователем, идентифицировавшем себя при
помощи ключа touch-memory.
Опционально в «Гранит-ПК» устанавливается GSM GPRS-модуль, с по-
мощью которого можно осуществлять как обмен данными с офисом,
так и телефонную связь с использованием проводной гарнитуры. Кро-
ме традиционного для современных компьютеров набора портов вво-
да/вывода в «Гранит-ПК» могут быть установлены до 8-ми плат рас-
ширения, предназначенных для подключения топливо-раздаточных
колонок, уровнемеров, фискальных регистраторов и прочих периферий-
ных устройств, использующих интерфейсы RS-485, RS-232 и «Токовая
петля». Интерфейсы имеют гальваническую развязку, что дает обору-
дованию дополнительную защиту и гарантию того, что выход из строя
одного из периферийных устройств не повлияет на работоспособность
системы в целом .
«Гранит-ПК» построен на embeded платформе с процессорами, имеющи-
ми низкое энергопотребление. Устройство не требует техобслуживания,
т.к. в нём отсутствуют вентиляторы.
Возможно применение «Гранит-ПК» в АСУ ТП, устанавливаемых на мо-
бильных объектах. Для данной сферы применения вместо стандартных
жестких дисков используются SSD модули. Опционально в устройство
может быть установлен модуль спутникового позиционирования GPS и
преобразователь питания от бортовой сети 24В.
Средства автоматизаци АЗС
работа в жёстких климатиче-

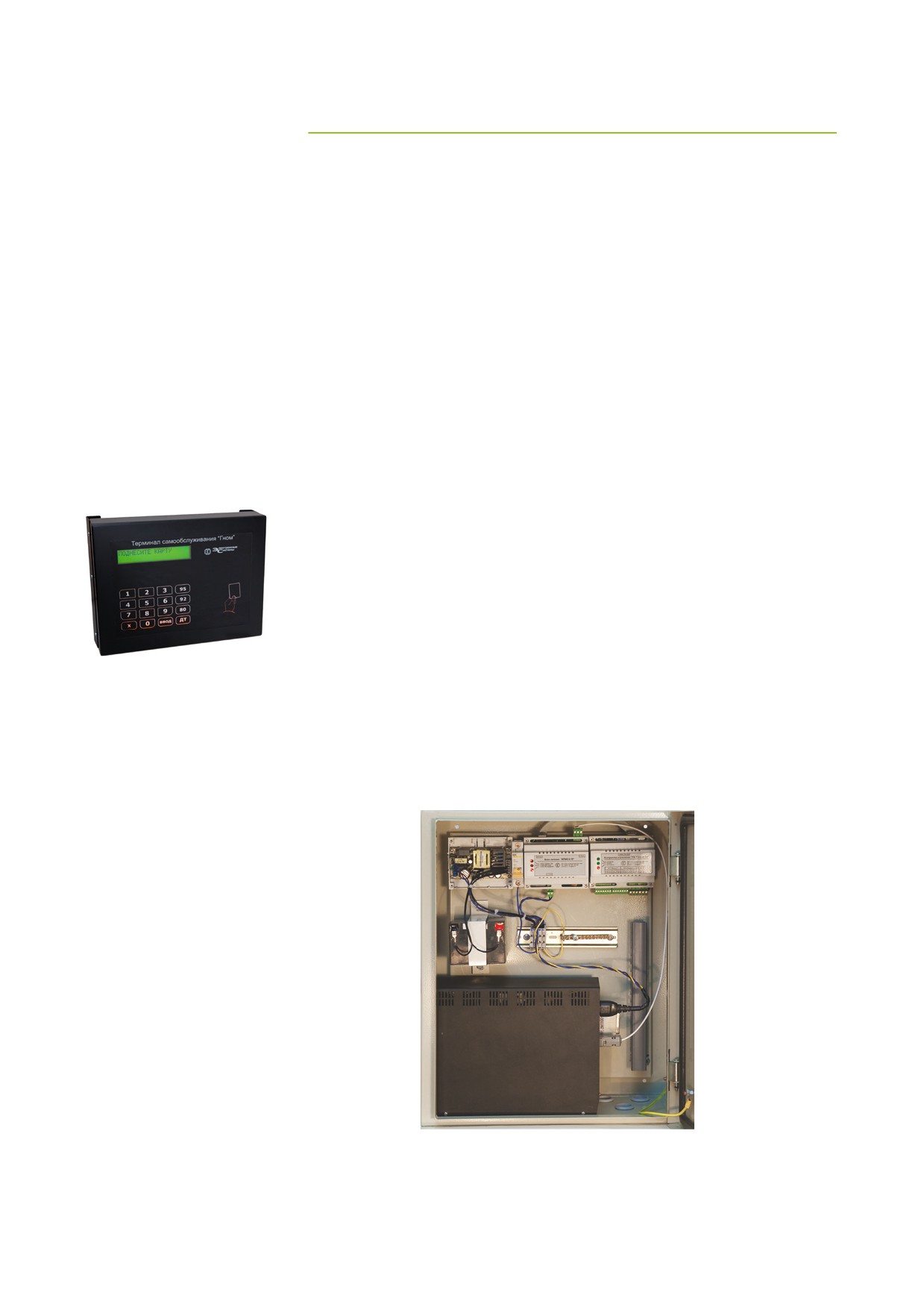

Терминал самообслуживания «ГНОМ-1»
ских условиях
Традиционные методы обслуживания корпоративных клиентов АЗС се-
вандалоустойчивое исполне-
годня уступают место более прогрессивным решениям.
ние
малые габариты и вес
Терминалы самообслуживания «ГНОМ-1» в сочетании с бесконтактны-
простота и удобство исполь-
ми RFID смарт-картами позволяют уменьшить время, затрачиваемое на
зования
обслуживание клиента, и предотвратить появление очереди на заправке.
голосовое сопровождение
Отпуск топлива происходит в автоматизированном режиме без участия
оператора АЗС. Для начала отпуска клиенту достаточно просто подне-
сти RFID карту к устройству.
Возможно использование терминала для безоператорных АЗС в составе
программно-аппаратного комплекса «Бонус». (см. стр. 28)
Терминал интегрируется в систему автоматизированного управления
сетью АЗС «ЭлСи-Офис», отвечающую за процессинг топливных карт.
Это позволяет осуществлять оперативный учёт нефтепродуктов, в том
числе на безоператорных АЗС. Клиенту АЗС предоставляется возмож-
ность просмотра информации о состоянии своего счета через защищен-
ный веб-сервис.
Основные технические
характеристики
габаритные
250×160×70
размеры
мм
температура
-400С ... +550С
эксплуатации
потрбеляемая
10 Вт
мощность
напряжение
10 В ... 14 В
питания
класс защиты
IP33
корпуса
Оборудование
GSM GPRS модемы серии «ELSY M»
хорошее соотношение цена
«ELSY М-ER», «ELSY M-EU» и «ELSY M-IU» - универсальные GSM GPRS
качество
модемы, предназначенные для передачи данных, речи, факсов в сетях
возможность подключения
GSM. Устройства работают в стандартах GSM900 и GSM1800, поддержи-
PC-гарнитуры
вают GPRS класс 10.
стабильная связь
Модем можно использовать для голосовой связи. Устройство имеет
стандартные разъемы для подключения PC гарнитуры (микрофона и на-
ушников).
Сфера использования GSM модемов «ELSY M» не ограничивается ПАК
«ЭлСи-АЗС». Модемы «ELSY M» также успешно применяются в следу-
ющих областях:
мобильный доступ в Интернет;
системы управления движением и навигации;
системы безопасности;
телеметрия;
дистанционный контроль;
связь торговых и банковских автоматов.
Управление терминалами осуществляется при помощи рас-
ширенной системы АТ команд (GSM 07.07, GSM 07.05), стан-
дартной для всех GSM/GPRS модемов. Модем копмлектует-
ся внешней антенной с большим коэфицентом усиления, что
обеспечивает устойчивую связь в условиях плохого приёма.
Устройства различаются по типу интерфейса и компоновке:
«ELSY М-ER» - внешний RS232
«ELSY M-EU» - внешний USB
«ELSY M-IU» - внутренний USB модем.
Модели c интерфейсом USB не требуют внешнего источника
питания.
В комплект поставки входят: GSM модем, антенна, кабель для
соединения с ПК, блок питания (для ELSY M-ER), паспорт.
Средства автоматизаци АЗС
Автоматика предотвращения переливов
автоматическая блокировка
перекачивающего насоса
резервуаров для АЗС и нефтебаз
подключение до 6 резервуа-
В соответствии с требованиями НПБ, АЗС и нефтебазы должны быть
ров
оборудованы системами автоматики предотвращения переливов резер-
управление откачкой сточных
вуаров (АППР). Такие системы состоят из датчиков предельного запол-
вод
нения, устанавливаемых на резервуарах, элементов блокировки слива и
электронного устройства, осуществляющего управление блокировками
и сигнализацию срабатывания датчиков.

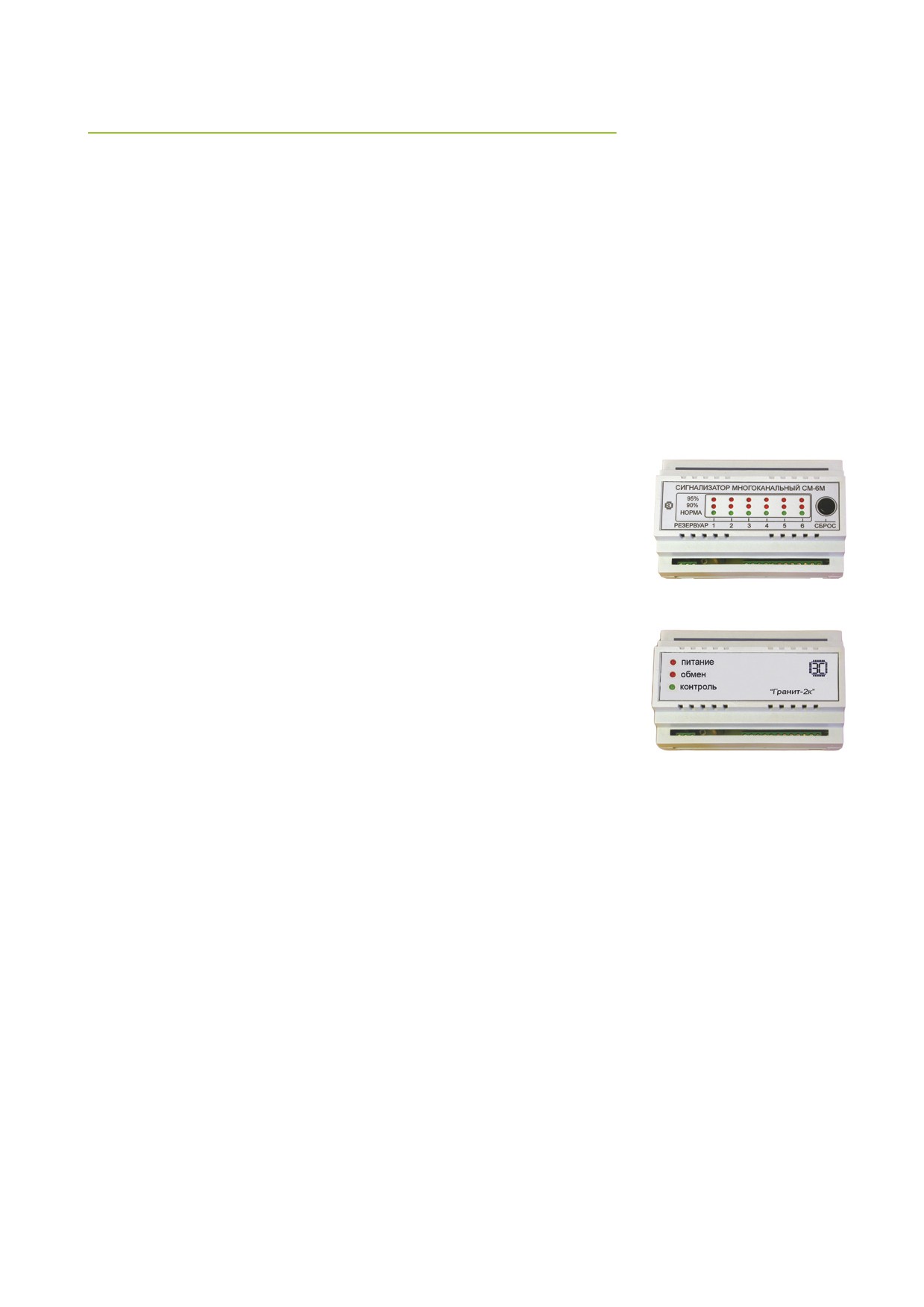

Сигнализатор «СМ-6М» является законченным решением для АППР и
предназначен для контроля предельных уровней топлива одновременно
в шести резервуарах на АЗС или нефтебазах. Устройство обеспечивает:
звуковую и световую сигнализацию превышения уровней 90% и 95%
объема заполнения резервуаров;
блокировку перекачивающего насоса (или клапана) при достижении
уровня наполнения 95% от объема заполнения резервуара;
непрерывный контроль работоспособности датчика и соединитель-
ных линий связи.
Сигнализатор предназначен для совместной работы с датчиками уров-
ня «ПМП-066» и «ПМП-117». Применение в сигнализаторе современной
элементной базы обеспечивает высокие эксплуатационные характери-
стики. Работой устройства управляет микроконтроллер, что позволя-
ет программировать логику работы под конкретного заказчика. Устрой-
ство предназначено для установки устройства на DIN-рельс.
Возможно совмещение функций сигнализатора уровня жидкости в ре-
зервуарах с топливом и устройства контроля и управления насосом от-
качки сточных вод из очистных сооружений АЗС.
Например :
каналы 1 - 4 осуществляют контроль уровня в резервуарах с топли-
вом и блокировку перекачивающих насосов или клапанов;
каналы 5, 6 предназначены для контроля уровня в очистных соору-
жениях и маслосборнике и включения насоса откачки сточных вод.
Для объектов с установленной компьютерной системой управления
«ЭлСи-АЗС» и оборудованных уровнемерами коммерческого учета
(«Струна М» и др.) используется устройство «Гранит-2к». Устройство
обеспечивает блокировку четырех насосов по сигналам, получаемым от
системы управления. Система получает информацию об уровнях нефте-
продуктов в резервуарах от уровнемера. Сравнивая полученные уровни
с предельно допустимыми, вырабатывается сигнал блокировки перека-
чивающих насосов, который передаётся подключенному к системе кон-
троллеру «Гранит-2к». Таким образом, для выполнениея функций АППР
при наличии уровнемера достаточно добавления устройства «Гранит-
2к».
Оборудование

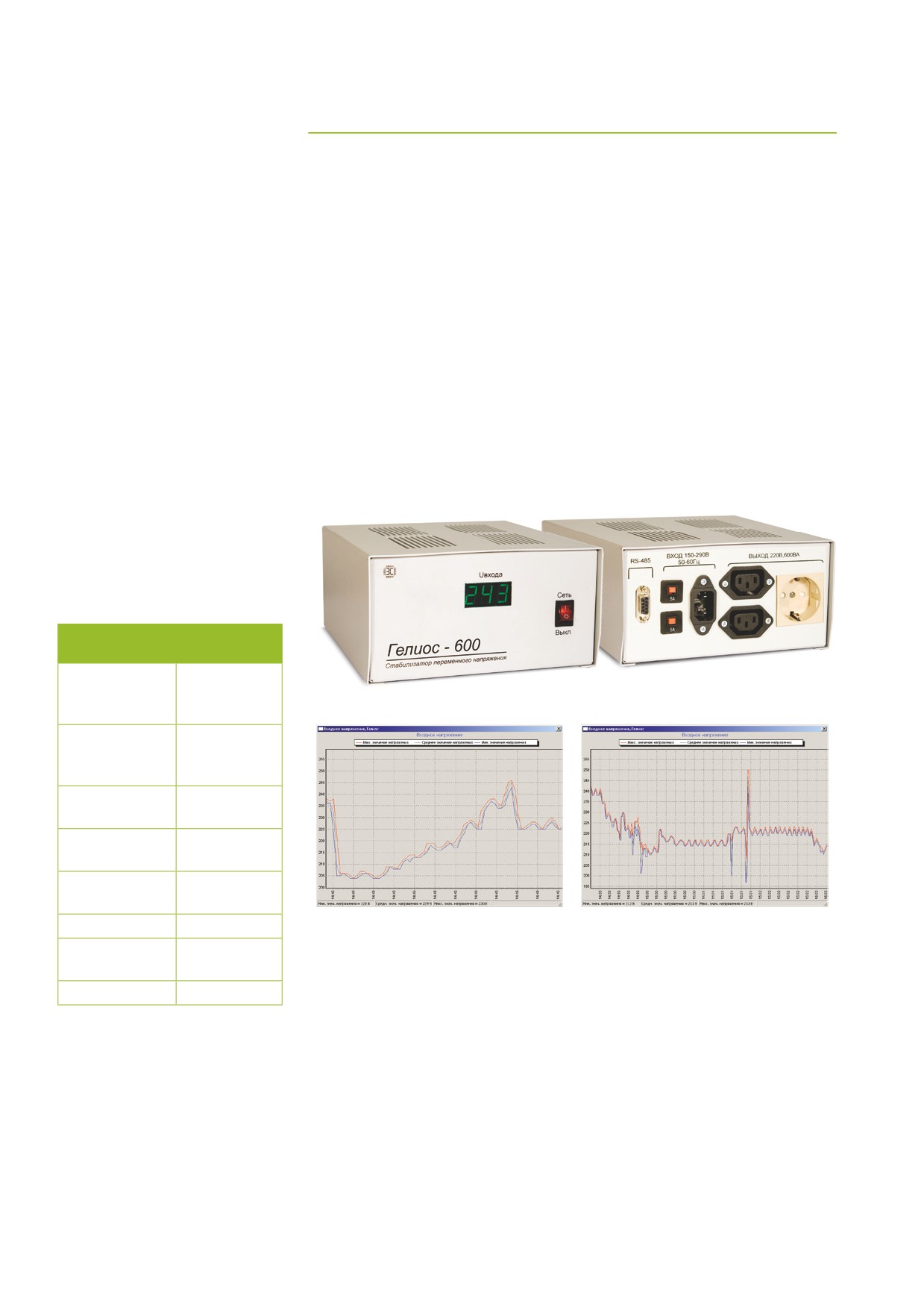

Стабилизатор-регистратор напряжения «Ге-
лиос-600»
широкий диапазон входных
Во всех своих разработках мы уделяем особое внимание обеспечению
напряжений: от 135 В до 270 В
бесперебойной работы устройств в условиях некачественного электро-
цифровой индикатор средне-
питания. Данная проблема остро стоит на многих АЗС.
квадратичного значения вход-
Для обеспечения контроля качества электропитания нами был создан
ного напряжения
стабилизатор-регистратор «Гелиос-600». Помимо стабилизации напря-
стабилизация выходного
жения прибор регистрирует значения уровней входного напряжения,
напряжения без искажения
синусоидальной формы
позволяя впоследствии просматривать эти данные на персональном
компьютере. Полученная информация используется при планировании
регистрация изменений вход-
ного напряжения в энергоне-
организационно-технических мероприятий по повышению качества
зависимой памяти
электропитания АЗС.
интерфейс RS-485 для переда-
чи данных на ПК
программное обеспечение
для анализа данных
Основные технические
характеристики
максимальная
общая мощ-
600 ВА
ность нагрузки
выходное
напряжение
210 В ... 230 В
(ном.)
входное напря-
135 В ... 290 В
жение сети
круглосуточ-
режим работы
ный
диапазон рабо-
00С ... +350С
чих температур
класс защиты
IP20
габаритные
185×215×105
размеры
мм
масса
5 кг
Отсчетные
Одним из направлений деятель-
устройства ТРК
ности нашей компании является
разработка электронных счет-
ных устройств и индикаторов
для топливораздаточных коло-
нок.
Мы предлагаем ряд недоро-
гих решений, позволяющих
осуществлять реконструкцию
отечественных и импортных
ТРК, продлевая срок их службы
и снижая издержки на обновле-
ние парка топливораздаточного
оборудования.
Оборудование
«Гранит-42», «Гранит-44»
электронные суммарные счёт-
«Гранит-42» и «Гранит-44» предназначены для использования в качестве
чики
контроллера ТРК и имеют два и четыре канала управления соответствен-
электронная тарировка
но. Устройство может функционировать под управлением компьютер-
ной системы «ЭлСи-АЗС», контроллера дистанционного управления
поддрежка индикаторов раз-
личных производителей
«Гранит-2МК» или других систем, использующих протокол «АЗТ 2.0».
работа с электромеханически-
В устройстве реализована возможность электронной тарировки, позво-
ми суммарными счетчиками
ляющая добиться метрологической точности при отпуске топлива без
совместимость с бензиновы-
механической регулировки. Тарировка осуществляется средствами от-
ми и газовыми ТРК
счётного устройства под контролем системы управления.
широкий диапазон напряже-
ния питания
Особенностью отсчётного устройства является механизм идентифика-
ции с помощью PIN-кода и пароля сотрудника, производящего тариров-
ку, что обеспечивает защищенность ТРК от несанкционированных дей-
ствий.
Поддерживается три режима:
подчиненный - режим, в котором ТРК управляется компьютерной
системой управления АЗС «ЭлСи-АЗС»;
автономный - режим, предназначенный для ведомственного исполь-
зования, когда управление производится с клавиатуры ТРК;
автономно-подчиненный - режим, при котором задание дозы осу-
ществляется с клавиатуры на ТРК, но для начала отпуска требуется
санкция от компьютерной системы управления АЗС. Данный режим
позволяет повысить пропускную способность АЗС до 50%.
Взаимодействие с внешними системами управления происходит через
протоколы «ЭлСи-pro» и «АЗТ» по интерфейсу RS-485.
Устройства серии «Гранит-4x» выполнены в корпусе, соответствующем
спецификации IP20 , и предназначены для установки в блок индикации
и управления ТРК, соответствующий спецификации IP54.
Отсчетные устройства сопрягаются со следующими типами инди-
каторов: «МИ5-16», «МИ5-18», «СМИ5-16» (аналог «МИ16Л»),
«СМИ5-18» (аналог «МИ8Л»), Logitron, Instrumentoity,
Nuovo Pignone и другими
Одной из сфер применения «Гранит-4x» является
реконструкция ТРК как отечественного, так и им-
портного производства, на которых по тем или
иным причинам не могут использоваться ориги-
нальные отсчетные устройства.
Отсчетные устройства ТРК

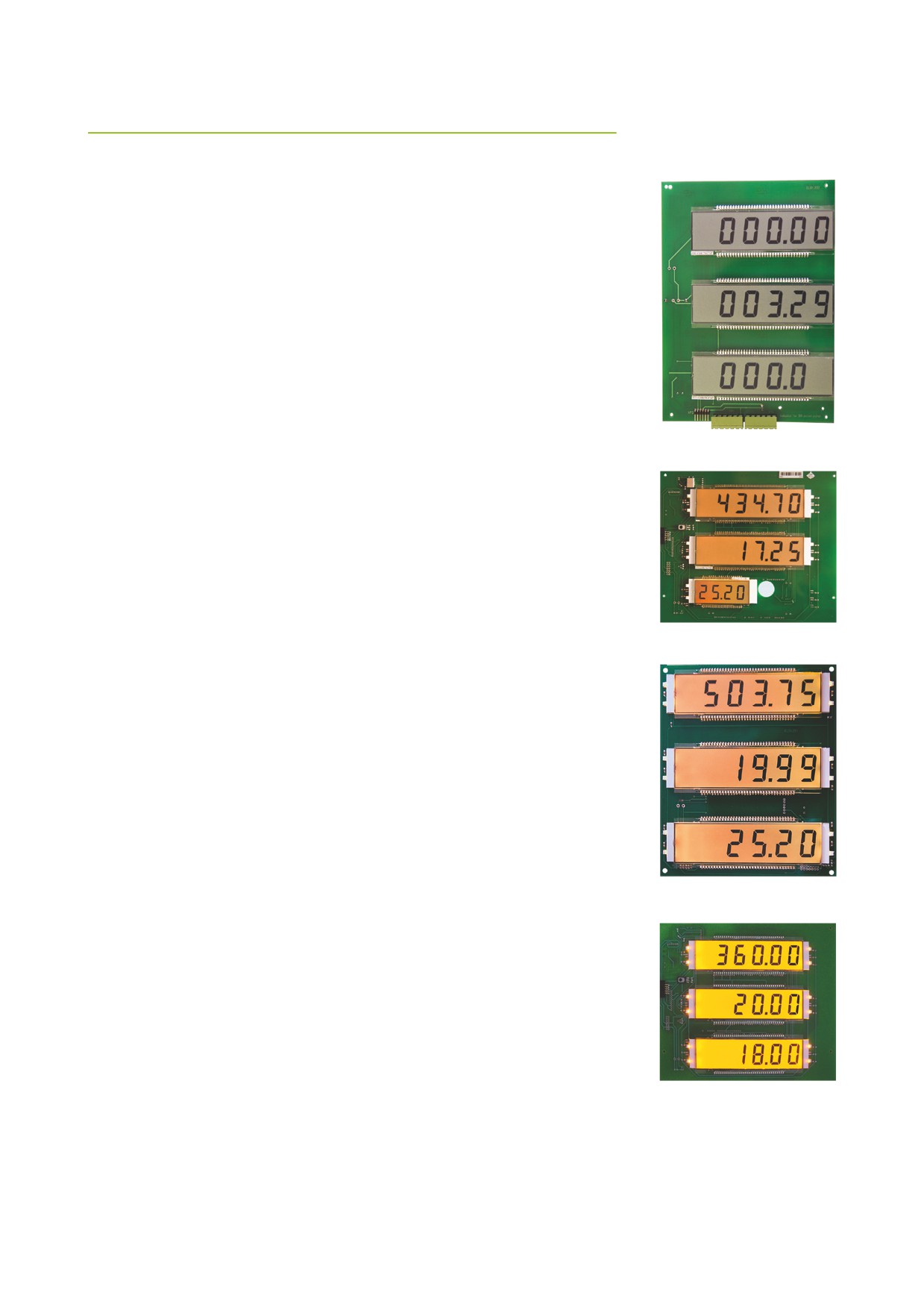

Модуль индикации «МИ6-15-NP»
Предназначен для установки в ТРК производства «Nuovo Pignone» c да-
той выпуска не раньше 2000 года. Данные модели ТРК сняты с производ-
ства, оригинальные комплектующие к ним отличаются высокой ценой,
а сроки поставки измеряются месяцами. Предлагаемые модули по габа-
ритным и установочным размерам, разъемам подключения и электриче-
ским характеристикам полностью соответствуют оригинальным. Моду-
ли оснащены ЖК индикаторами с оранжевой светодиодной подсветкой.
Устройства выпускаются с электромеханическим счетчиком и без него.
В комплекте с модулем поставляется кабель подключения питания под-
светки.
МИ5-SB
В случае необходимости оригинальные отсчетные устройства (ОУ) ТРК
«Nuovo Pignone» могут быть заменены на ОУ «Гранит-42» или «Гра-
нит-44» производства нашей компании. Для облегчения монтажа в ТРК
«Nuovo Pignone» выпускается специальная кросс-плата.
Модуль индикации «МИ5-SB»
Предназначен для установки в ТРК производства «Schiedt&Bachmann».
Модули устанавливаются взамен вышедших из строя шторочных, либо
МИ5-16
жидкокристалических индикаторов. По габаритным и установочным
размерам, разъемам подключения и электрическим характеристикам
полностью соответствуют оригинальным.
Модули индикации «СМИ5-16», «СМИ5-18»
Предназначены для установки в ТРК «НАРА». По габаритным, устано-
вочным и электрическим характеристикам соответствуют модулям бе-
лорусского производства, устанавливаемых в ТРК серии «НАРА». Вы-
пускаются как 16-ти, так и 18-разрядные модули. Модули оснащены ЖК
индикаторами со светодиодной подсветкой оранжевого цвета.
МИ3-18
Модули индикации «МИ5-16», «МИ5-18»,
«МИ3-18»
Модули
«МИ5-XX» и
«СМИ5-XX» имеют одинаковый форм-
фактор, модуль
«МИ3-18» имеет форм-фактор индикаторов ТРК
«Scheidt&Bachmann» и «Salzcotten». Могут устанавливаться в блоки ин-
дикации любых ТРК с классом защиты не менее IP-54. В комплекте с ОУ
«Гранит-42» или «Гранит-44» могут применяться для замены электрони-
ки в ТРК отечественного и импортного производства.
МИ5-18
Оборудование

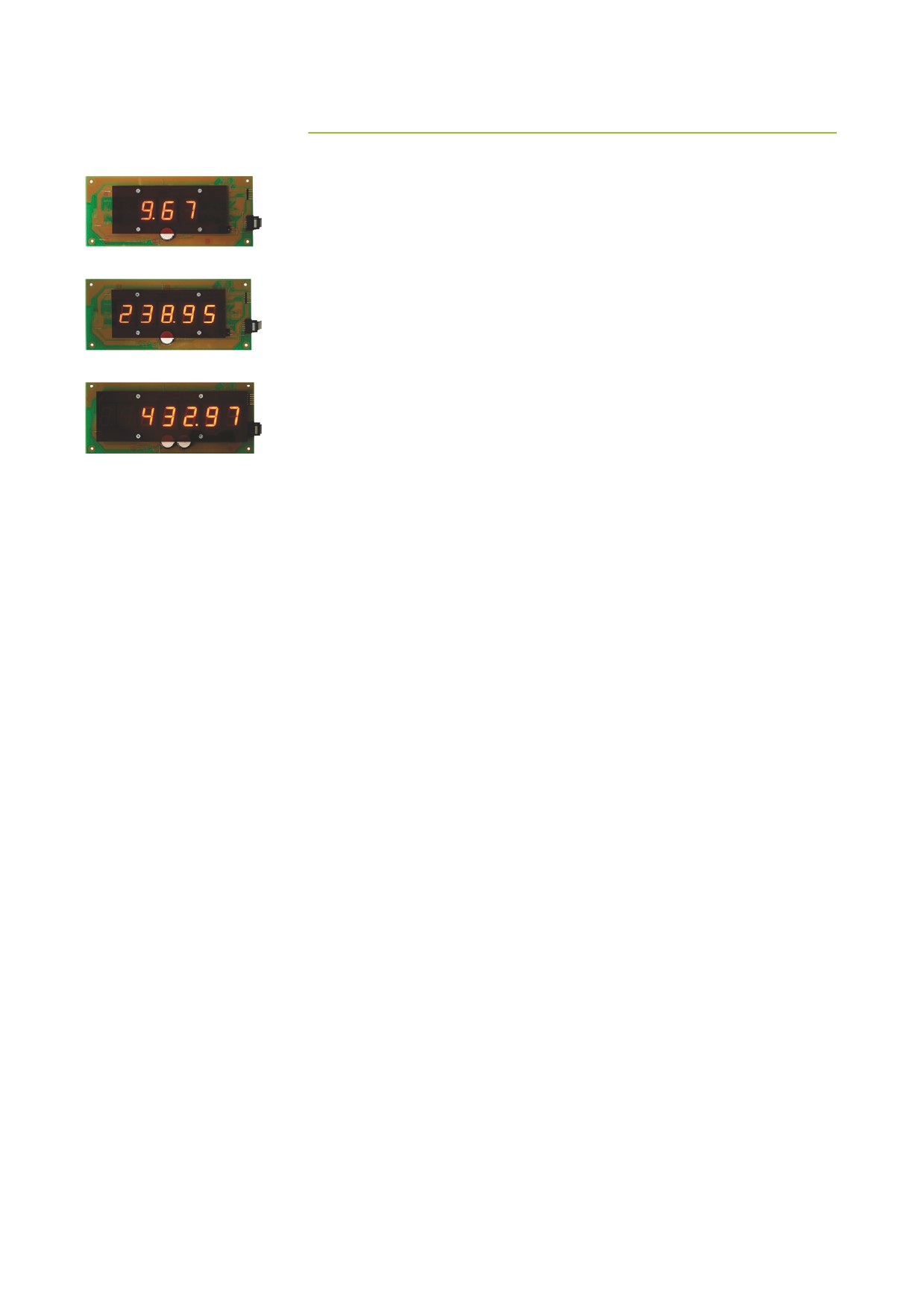

Модули индикации «МИС-3», «МИС-5»,
«МИС-7»
Данные модели изготовлены на основе светодиодных семисегментных
МИС-3
индикаторов. В отличии от жидкокристалических индикаторов данные
устройства могут работать при низких температурах до -400С. Линейка
светодиодных индикаторов состоит из трех моделей: с тремя, пятью и
семью символами соответственно.
МИС-5
Устройства могут применяться для ремонта и модернизации ТРК как
отечественного, так и импортного производства.
МИС-7
38























///////////////////////////////////////
