АВТОМАТ ПО ПРОДАЖЕ НАПИТКОВ NERO. ПАСПОРТ УВЕК.695255.TT001 ПС

1 Основные сведения об изделии

1.1 Автомат по продаже напитков NERO ТУ 5151-022-96844547-

2014 модификации УВЕК.695255.TT001 (далее по тексту - автомат) из-

готовлен на предприятии ООО ‘‘КРАФТ’’:

199155, Российская Федерация, г. Санкт-Петербург, ул. Уральская 13

Юридический адрес: 199178, Российская Федерация, г. Санкт-Петер-

бург, В.О. 16 линия, д.93, корп.1, лит.А

Дата изготовления_______________________________

Заводской номер изделия_________________________

1.2 Автомат предназначен для приготовления и продажи напитков.

1.3 Автомат соответствует требованиям:

- ТР ТС 010/2011 ‘‘О безопасности машин и оборудования’’, статья 6;

ТР ТС 020/2011 ‘‘Электромагнитная совместимость технических

средств’’, статья

4 (Декларация о соответствии № ТС RU Д-RU.

АУ40.В.00086 срок действия с 25.03.2014 по 25.03.2019);

- ТУ 5151-022-96844547-2014;

- РД52.04.186-89 ‘‘Руководство по контролю загрязнения атмосферы

населенных Пунктов’’, МСанПиН 001-96 ‘‘Санитарные нормы допусти-

мых уровней физических факторов при применении товаров народно-

го потребления в бытовых условиях’’, ГОСТ 17.2.02-78, Закон РФ ‘‘Об

отходах производства и потребления’’ №89-ФЗ от 24.06.96г. (Эксперт-

ное заключение Независимого института экспертизы и сертификации

№05/441-12 от 16.08.2012г.).

1.4 Автомат изготовлен в климатическом исполнении УХЛ катего-

рия размещения 4 по ГОСТ 15150-69, предназначен для эксплуатации

в помещениях при температуре окружающего воздуха от 10⁰ до 40⁰ С

и относительной влажности воздуха до 80% при температуре 25⁰ С,

атмосферном давлении от 84,0 до 106,7 кПа (630-800 мм рт.ст.).

1.5 Код ОКП - 51 5140.

1

2 Основные технические данные

2.1 Основные технические данные автомата приведены в таблице 1.

Таблица 1

Наименование параметра

Значение

Габаритные размеры (В х Ш х Г), мм

790 х 385 х 495, не более

Масса, кг

55, не более

Максимальная потребляемая мощность, Вт

1800, не более

Напряжение сети, В

~220 ± 10%

Частота, Гц

50

Подключение к водопроводной сети, МПа

от 0,05 до 0,85

2.2 Автомат должен обеспечивать непрерывную работу при сохра-

нении технических характеристик с перерывами на регламентные ра-

боты.

2.3 Автомат по способу защиты от поражения электрическим током

соответствует классу I по ГОСТ 12.2.007.0-75.

2.4 Конструкция автомата обеспечивает защиту от проникновения

твердых предметов и воды по коду IP30 ГОСТ 14254-96 в местах, на-

ходящихся под электрическим током. В остальных случаях степень за-

щиты - IP20.

2

3 Комплектность

3.1 Комплект поставки автомата представлен в таблице 2.

Таблица 2

Обозначение

Наименование

Кол-во

Заводской

номер

УВЕК.695255.ТТ001

Автомат по продаже напитков

1

NERO

Эксплуатационная документация:

УВЕК.695255.ТТ001 ПС

Паспорт

1

УВЕК.695255.ТТ001 РЭ

Руководство по эксплуатации¹⁾

1

¹⁾ Документы доступны в электронном виде на сайте www.unicum.ru

4 Ресурсы, сроки службы и хранения, гарантии изготовителя

(поставщика)

4.1 Ресурс изделия до первого капитального ремонта - не менее

8000 часов в течение срока службы 8 лет, в том числе срок хранения

- 1 год со дня изготовления в упаковке изготовителя, в закрытом поме-

щении.

4.2 Межремонтный ресурс - 8000 часов при капитальном ремонте в

течение срока службы 8 лет.

Указанные ресурсы, сроки службы и хранения действительны при

соблюдении потребителем требований действующей эксплуатацион-

ной документации.

4.3 Гарантии изготовителя (поставщика) - 12 месяцев со дня продажи.

5 Консервация

5.1 Автомат консервации не подлежит.

3

6 Свидетельство об упаковывании

6.1 Автомат по продаже напитков NERO ТУ 5151-022-96844547-

2014 заводской номер________________________________________

Упакован на предприятии ООО ‘‘КРАФТ’’ согласно требованиям, пред-

усмотренным в действующей технической документации.

_________________

________________

_____________________

должность

личная подпись

расшифровка подписи

_________________

год, месяц, число

7 Свидетельство о приемке

7.1 Автомат по продаже напитков NERO ТУ 5151-022-96844547-2014

заводской номер_____________________________________________

изготовлен и принят в соответствии с обязательными требованиями го-

сударственных стандартов, действующей технической документацией

и признан годным для эксплуатации.

Начальник ОТК

МП___________________

____________________

личная подпись

расшифровка подписи

___________________

год, месяц, число

4

8 Движение изделия при эксплуатации

8.1 Движение автомата при эксплуатации (установка, снятие) указы-

вается в таблице 3.

Таблица 3

Наработка

Подпись лица,

Где установлено

Причина снятия

проводившего

установку (сня-

тие)

5

9 Ремонт и учет работы по бюллетеням и указаниям

9.1 Краткие записи

о произведенном

ремонте

9.1.1 Информация о ремонте автомата заводской номер

_______________________________ заносится в таблицу 4.

Таблица 4

Причина

Сведения о произведенном

поступления в

ремонте

ремонт

6

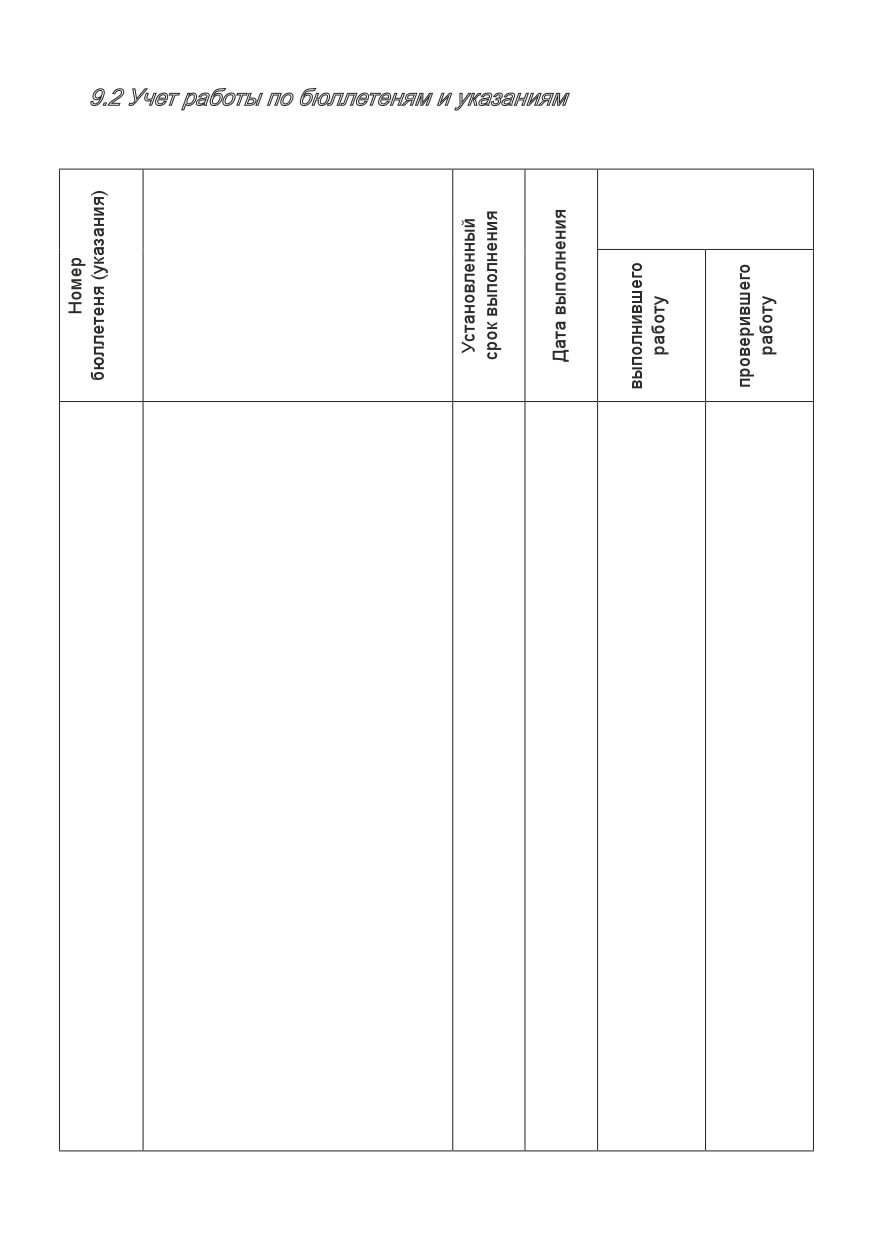

9.2 Учет работы

по бюллетеням

и

указаниям

Таблица 5

Должность, фамилия,

подпись

Краткое содержание работы

7

10 Заметки по эксплуатации

10.1 Подготовка изделия

к эксплуатации

10.1.1 Перед установкой автомата необходимо:

- Произвести внешний осмотр состояния транспортной упаковки;

- Убедиться, что автомат находится в вертикальном положении на

собственном основании;

- Снять транспортную упаковку;

- Удалить материал, используемый для защиты компонентов авто-

мата во время транспортировки.

При обнаружении каких-либо внешних повреждений составных ча-

стей автомата, необходимо сообщить о них поставщику.

10.1.2 После перевозки автомата на длительное расстояние, в тече-

ние которой он подвергался действию повышенной вибрации, толчков

или ударов - необходимо проверить состояние контактных соединений

между элементами и функциональными узлами, а также крепление

самих элементов и функциональных узлов. При необходимости обра-

титься в сервисную службу для устранения выявленных дефектов.

10.1.3 После хранения автомата в холодном помещении или пере-

возки в зимних условиях, его можно будет включать в сеть не ранее,

чем через 5 часов пребывания в помещении при комнатной темпера-

туре в упакованном виде.

Перед включением необходимо убедиться в отсутствии конденсата

на внутренних элементах автомата и, в особенности, на видеомонито-

ре.

10.1.4 Автомат должен быть установлен в помещении с искусствен-

но регулируемыми климатическими условиями, в отсутствии атмос-

ферных осадков, ветра, песка и пыли наружного воздуха.

10.1.5 Автомат может располагаться в удобном для пользователя

месте с учетом следующих ограничений:

- На расстоянии не менее 2 м от радиаторов отопления;

- Для исключения повреждения автоматов при открытии дверей рас-

стояние между ним и соседними предметами должно быть не менее

0,8 м. Расстояние от задней стенки до других предметов должно быть

не менее 0,04 м;

- Для обеспечения нормального функционирования автомата и пре-

дотвращения его перегрева запрещается закрывать вентиляционные

отверстия, расположенные на корпусе автомата;

- Во избежание сбоев в работе и выходе из строя автомата запрещается

устанавливать его на ковровых и других электростатических покрытиях;

8

- Розетка подключения сетевой вилки автомата должна находиться

в доступном месте для быстрого отключения автомата от сети;

- Необходимо исключить попадание прямого света на экран монито-

ра автомата, чтобы не ухудшалась контрастность и яркость изображе-

ния.

10.1.6 Перед включением автомата необходимо:

- Убедиться, что параметры электросети, соответствуют параме-

трам, указанным на заводской табличке автомата, расположенной на

задней стенке шкафа автомата;

- Проверить наличие заземляющего контакта в сетевой розетке;

- Провести полную дезинфекцию путей подвода воды и частей, ко-

торые контактируют с пищевыми продуктами;

- Обеспечить внешнее водоснабжение автомата от водопроводной

сети с давлением подачи воды от 0,05 до 0,85 МПа или автономное

водоснабжение от канистр / бутылей.

10.1.7 Для включения автомата необходимо:

- Подключить разъем гнездо сетевого шнура к разъему, располо-

женному на задней стенке автомата;

- Подключить разъем вилку сетевого шнура к розетке сети электро-

питания;

- Установить переключатель СЕТЬ на задней стенке автомата в по-

ложение ‘‘ВКЛ’’.

ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ ВКЛЮЧАТЬ ОДНИМ ВЫКЛЮЧАТЕ-

ЛЕМ ОТ ЦЕНТРАЛЬНОГО ЭЛЕКТРОПУЛЬТА ОДНОВРЕМЕННО НЕ-

СКОЛЬКО АВТОМАТОВ - ЭТО МОЖЕТ ПРИВЕСТИ К ВЫХОДУ ИХ ИЗ

СТРОЯ!

10.1.8 По окончании работы выключить автомат, для чего:

-

Установить переключатель СЕТЬ на задней стенке автомата в

положение ‘‘ВЫКЛ’’;

- Отсоединить шнур питания от сетевой розетки и разъема на зад-

ней стенке автомата .

9

10.2 Техническое обслуживание изделия

10.2.1 Дверь автомата должна быть постоянно закрыта на замок,

ключи должны находиться у ответственных лиц, ознакомленных с тре-

бованиями техники безопасности при обращении с автоматом.

10.2.2 В процессе эксплуатации ежеквартально или по мере необхо-

димости должно проводится техническое обслуживание автомата:

- Очистка автомата от пыли и грязи;

- Удаление грязи и дезинфекция систем автомата, контактирующих

с продуктами;

- Промывка систем автомата в соответствии с руководством по экс-

плуатации;

- Удаление грязи с экрана монитора.

10.3 Меры

безопасности

10.3.1 Техническое обслуживание и ремонт автомата должны про-

водиться специально подготовленным персоналом, имеющим допуск к

электроустановкам данного типа в соответствии с ‘‘Правилами техни-

ческой эксплуатации электроустановок потребителей’’ (утв. Приказом

Министерства энергетики РФ от 13.01.2003 г. №6).

10.3.2 Категорически запрещается подключать автомат к электро-

сети, не имеющей защитного заземления.

10.3.3 Запрещается эксплуатация незакрепленного и(или) неис-

правного автомата.

10.3.4 Запрещается производить замену вставок плавких предохра-

нителей при включенном автомате и использовать для замены нестан-

дартные вставки плавких предохранителей.

10.3.5 Профилактические и ремонтные работы с автоматом разре-

шается проводить только после отключения автомата от электросети.

10.3.6 Необходимо предохранять экран монитора автомата от ме-

ханических повреждений.

10.3.7 В случае возгорания автомата, необходимо срочно обесто-

чить автомат, для чего:

- Установить на распределительном щите выключатель СЕТЬ в по-

ложение ‘‘ОТКЛ’’;

- Отсоединить сетевой шнур автомата от розетки;

- Погасить пламя, путем накрытия автомата плотной тканью или с

помощью углекислотного огнетушителя.

10

11 Хранение

11.1 Автоматы должны храниться в упаковке изготовителя на стел-

лажах в вертикальном положении.

11.2 Запрещается штабелирование автоматов!

11.3 Расстояние от упакованного автомата до стен и пола хранили-

ща должно быть не менее 0,1 м.

11.4 Расстояние от упакованного автомата до любого отопительного

устройства хранилища должно быть не менее 0,5 м.

11.5 Условия хранения упакованного автомата в части воздействия

климатических факторов должны соответствовать условиям хранения

1(Л) по ГОСТ 15150-69:

- Температура воздуха

от 5⁰ до 40⁰ С;

- Относительная влажность Воздуха

до 80% при 25⁰ С.

11.6 Сведения о хранении автомата заносятся в таблицу 6.

Таблица 6

Дата

Условия хранения

Вид хранения

Примечание

приемки на

снятия с

хранение

хранения

11

12 Транспортирование

12.1 Условия транспортирования автоматов в части воздействия

климатических факторов должны соответствовать 4(Ж2) группе усло-

вий хранения по ГОСТ 15150-69, при этом:

- Температура воздуха

от минус 35⁰ до 50⁰ С;

- Относительная влажность воздуха

до 85% при 25⁰ С.

12.2 Для обеспечения сохранности изделия при транспортирова-

нии, в части воздействия механических факторов для условия (Ж) по

ГОСТ 23216-78, изделие в упаковке должно быть размещено в транс-

портной таре, обеспечивающей сохранность изделия и невредимость

упаковки.

12.3 Штабелирование автоматов не допустимо.

13 Сведения об утилизации

13.1 Решение о прекращении эксплуатации и утилизации автомата

принимает потребитель с учетом установленного срока службы.

13.2 Утилизация изделия должна производиться в соответствии с

требованиями действующих законов страны, на территории которой

находится автомат, в целях предотвращения любого возможного нега-

тивного воздействия на окружающую среду и здоровье человека.

13.3 Материалы, примененные при изготовлении автомата, ком-

плектующих изделий не содержат вредных и опасных для здоровья

людей веществ, в количествах превышающих допустимые по нормам

РФ и ЕС.

14 Сведения о цене и условиях приобретения изделия

14.1 Цена изделия договорная.

13

///////////////////////////////////////
