MICS TELYS ПУЛЬТЫ УПРАВЛЕНИЯ S2500, S3000, R3000, S5000. Руководство по эксплуатации

ОПИСАНИЕ

S2500

R3000 - S3000 - S5000

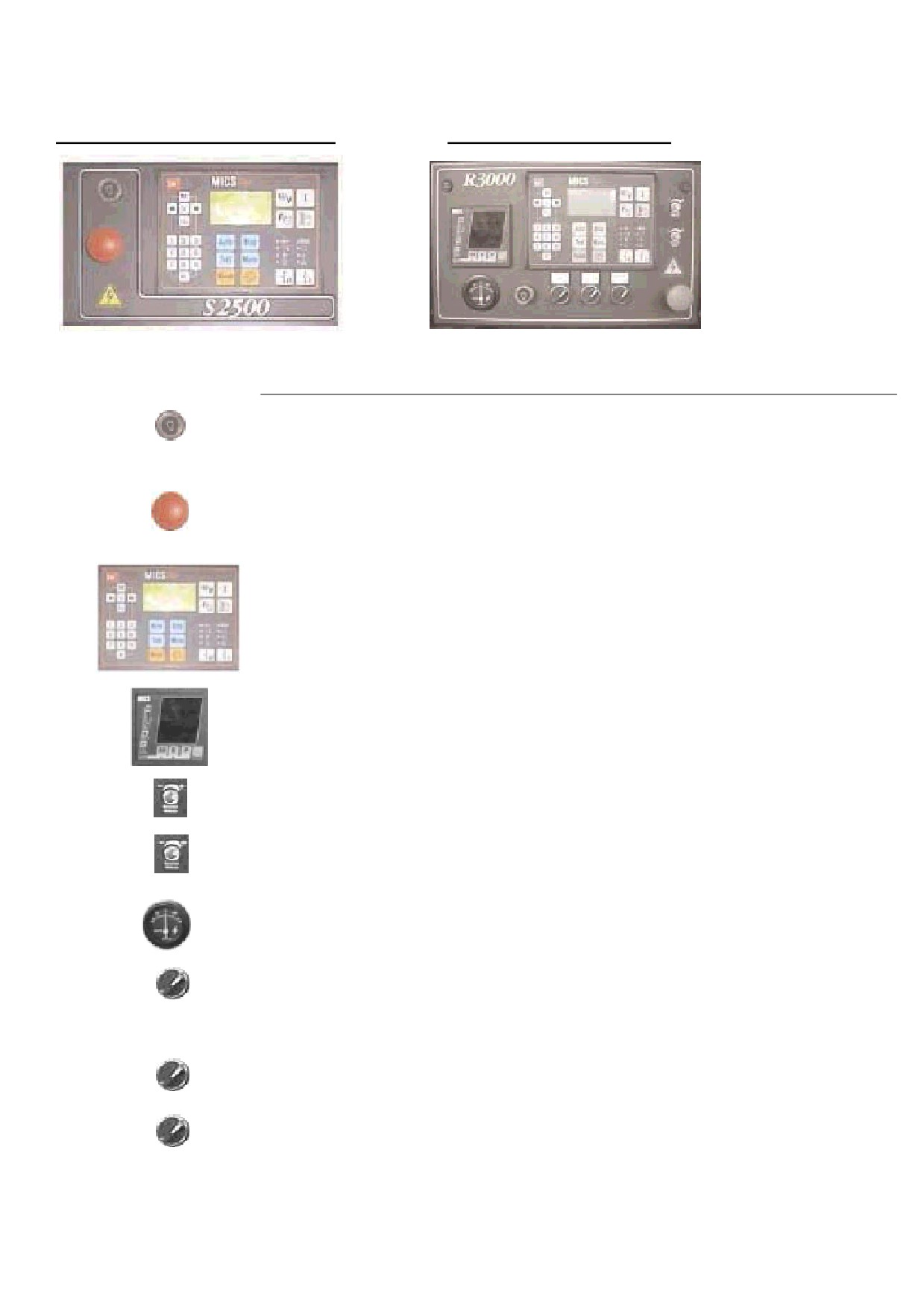

Элементы пульта

РУССКИЙ ЯЗЫК

ENGLISH

Индикатор освещения пульта

Panel light indicator

Освещение пульта, смонтированного на

Lighting for wall mounted or free standing

генераторной установке, или

panel

размещенного отдельно

Кнопка аварийного останова

Emergency Stop

Генераторная установка немедленно

The genset shuts down immediately and

останавливается, и Telys переводится в

Telys goes into STOP mode

режим STOP

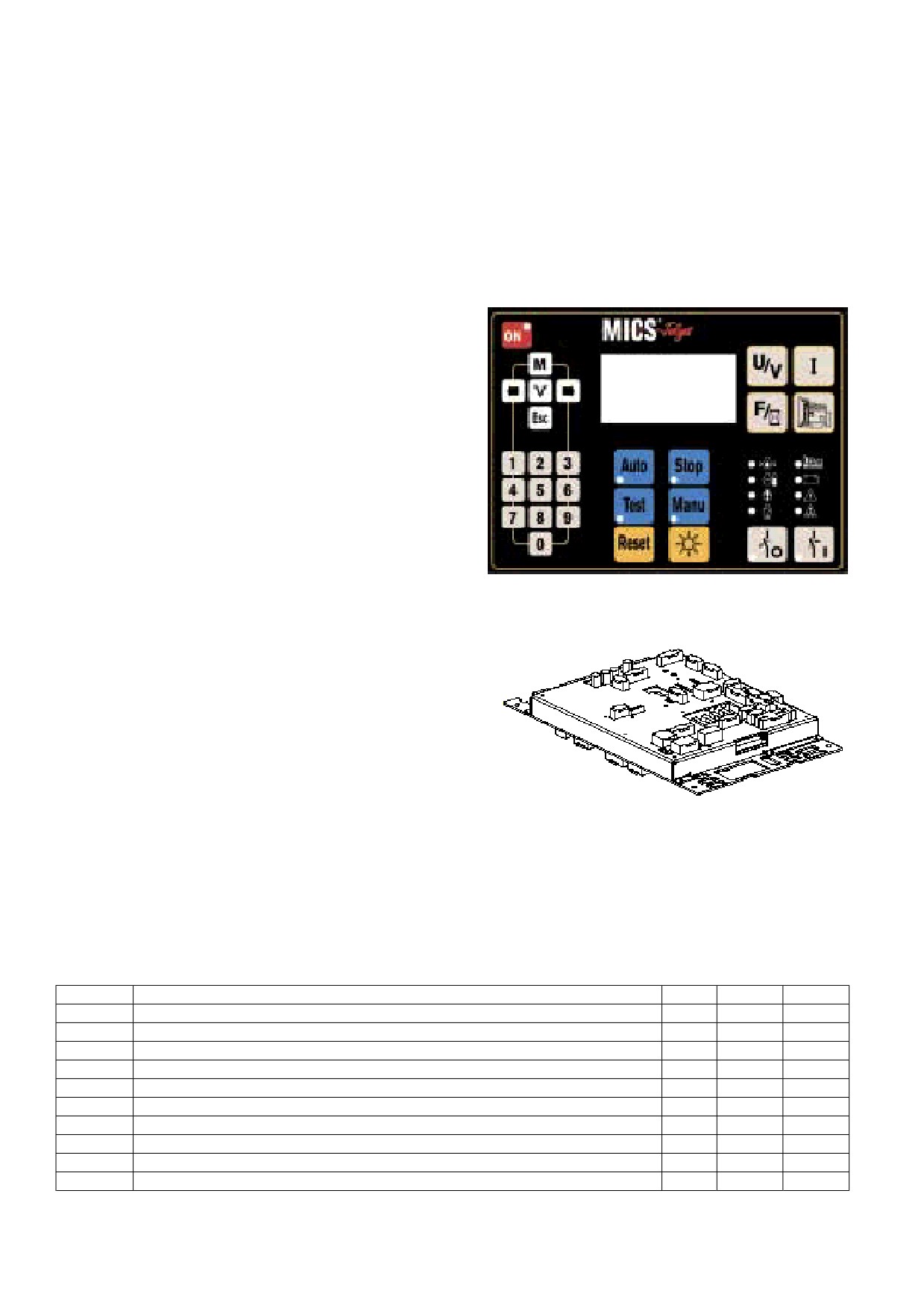

MICS Telys

Программируемый пульт управления

Generating set programmable controller

генераторной установкой

MICS AMPG

Устройство отображения электрических

Device for electrical value display

величин

Потенциометр подстройки

Potentiomter volts

напряжения

Adjusts the alternator voltage

Регулирует выходное напряжение

Потенциометр подстройки частоты

Potentiomter RMP

вращения двигателя

Adjusts the engine speed

Регулирует обороты двигателя

Амперметр заряда батареи

Battery ammeter

Показывает величину зарядного тока,

Indicates the charging current value

выдаваемого зарядным генератором

supplied by the charge alternator

Переключатель режима работы

Charger boost switch

зарядного устройства

The battery charger operates in BOOST

Включает зарядное устройство в режим

CHARGE mode

ускоренного заряда батареи (BOOST

CHARGE)

Не используется

Without objet

Включатель топливного насоса

Fuel Pump Switch

Принудительная подкачка топлива

Refueling override control on the fuel tank

насосом подкачки в топливный бак

(low level sensor bypassed)

(датчик низкого уровня топлива не

используется)

1. Аварийный останов по низкому давлению

масла (горящий красный светоиндикатор).

2. Аварийный останов по высокой температуре

охлаждающей жидкости

(горящий красный

светоиндикатор).

3. Аварийная сигнализация о неудачном запуске

(горящий красный светоиндикатор).

4. Аварийный останов по превышению частоты

вращения (горящий красный светоиндикатор).

Генераторная установка под нагрузкой или готова принять нагрузку

(горящий зеленый световой

индикатор).

Аварийная сигнализация о неисправности зарядного генератора

Аварийная сигнализация об общей неисправности (мигающий желтый светоиндикатор).

Сигнализация об аварийном останове по общей неисправности (мигающий красный светоиндикатор).

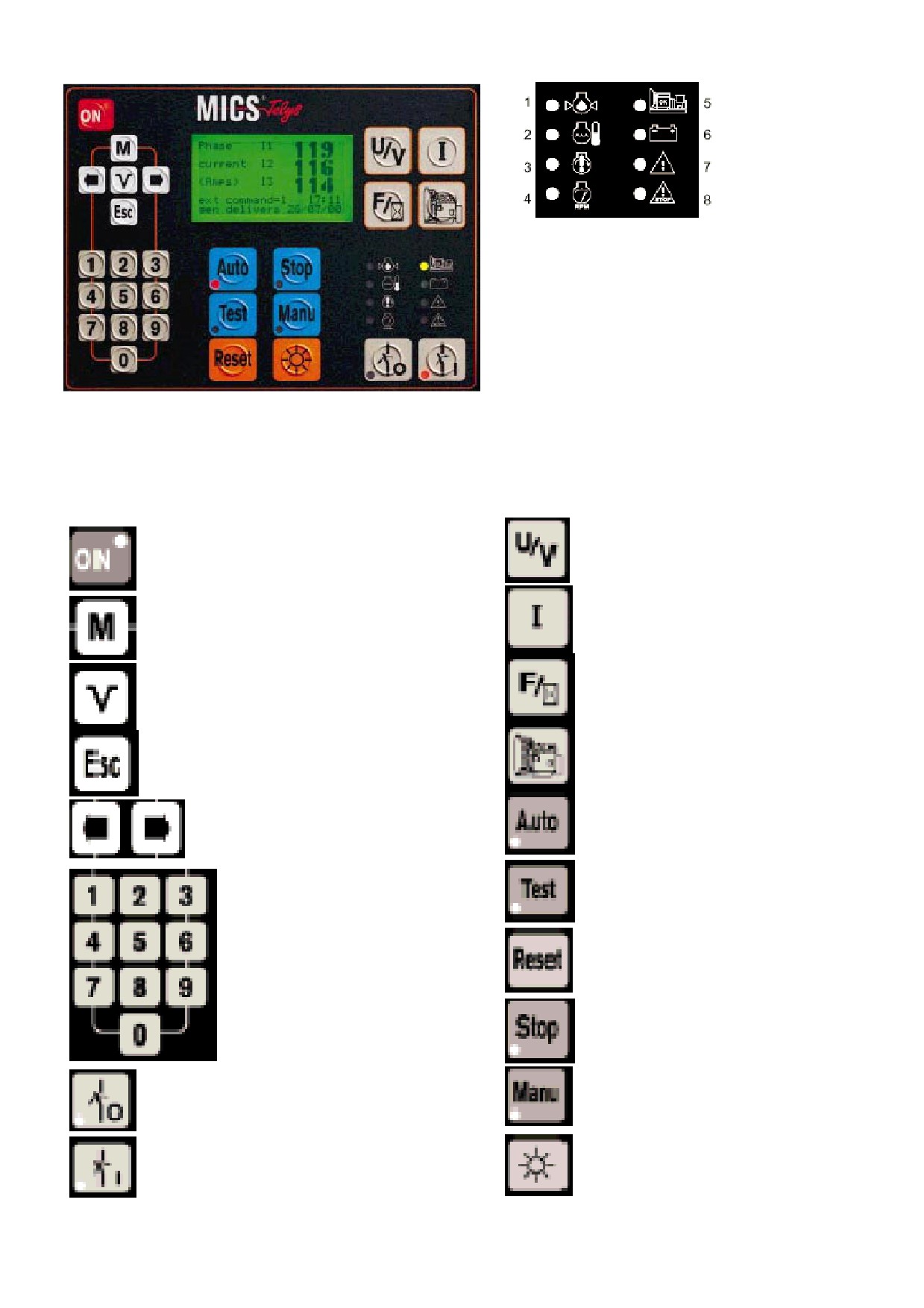

Включение после

автоматического

Кнопка вывода на дисплей значений

выключения (со

напряжения.

светоиндикатором).

Кнопка доступа в главное

Кнопка вывода на дисплей величин

меню (программирование

силы тока.

/ просмотр).

Кнопка вывода на дисплей частоты

Кнопка подтверждения

вращения двигателя и счетчика

выбора.

моточасов.

Кнопка вывода на дисплей

Кнопка отмены выбора.

параметров двигателя.

Кнопки перехода по

Кнопка выхода в режим

меню и установки

автоматического запуска (со

контраста дисплея.

светоиндикатором).

Кнопка выхода в режим тестирования

(со светоиндикатором).

Кнопки цифрового меню.

Кнопка сброса аварийного

сообщения.

Кнопка останова ДГУ (со

светоиндикатором).

Кнопка размыкания

контактора ДГУ (со

Кнопка выхода в режим ручного

светоиндикатором).

запуска (со светоиндикатором).

Кнопка замыкания

Кнопка тестирования

контактора ДГУ (со

светоиндикаторов (кроме

светоиндикатором).

светоиндикатора кнопки ON)

СОДЕРЖАНИЕ

ОПИСАНИЕ

1. ПРЕДИСЛОВИЕ

1.1. Меры предосторожности

1.2. Подключение силовых кабелей

1.3. Подключение управляющих кабелей

1.4. Предварительная проверка и подготовка к вводу в эксплуатацию стартерной батареи.

1.5. Первое подключение пульта управления MICS Telys.

1.6. Экран приветствия. Предварительные настройки

1.7. Экран ´Обзорª / " Overview "

2. РЕЖИМЫ РАБОТЫ

2.1. Режим Stop

2.2. Режим ручного запуска / Manu Mode

2.3. Режим Auto

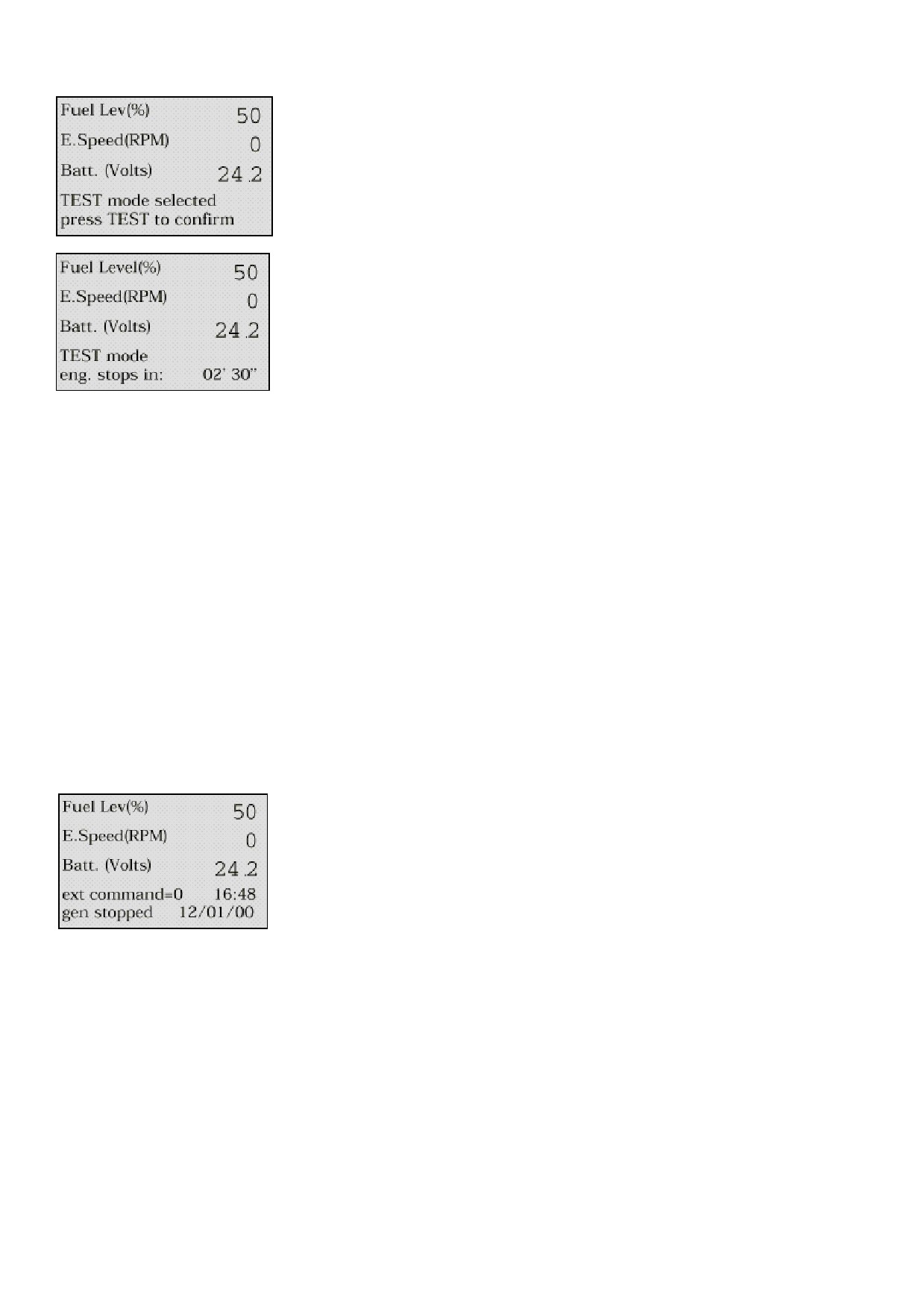

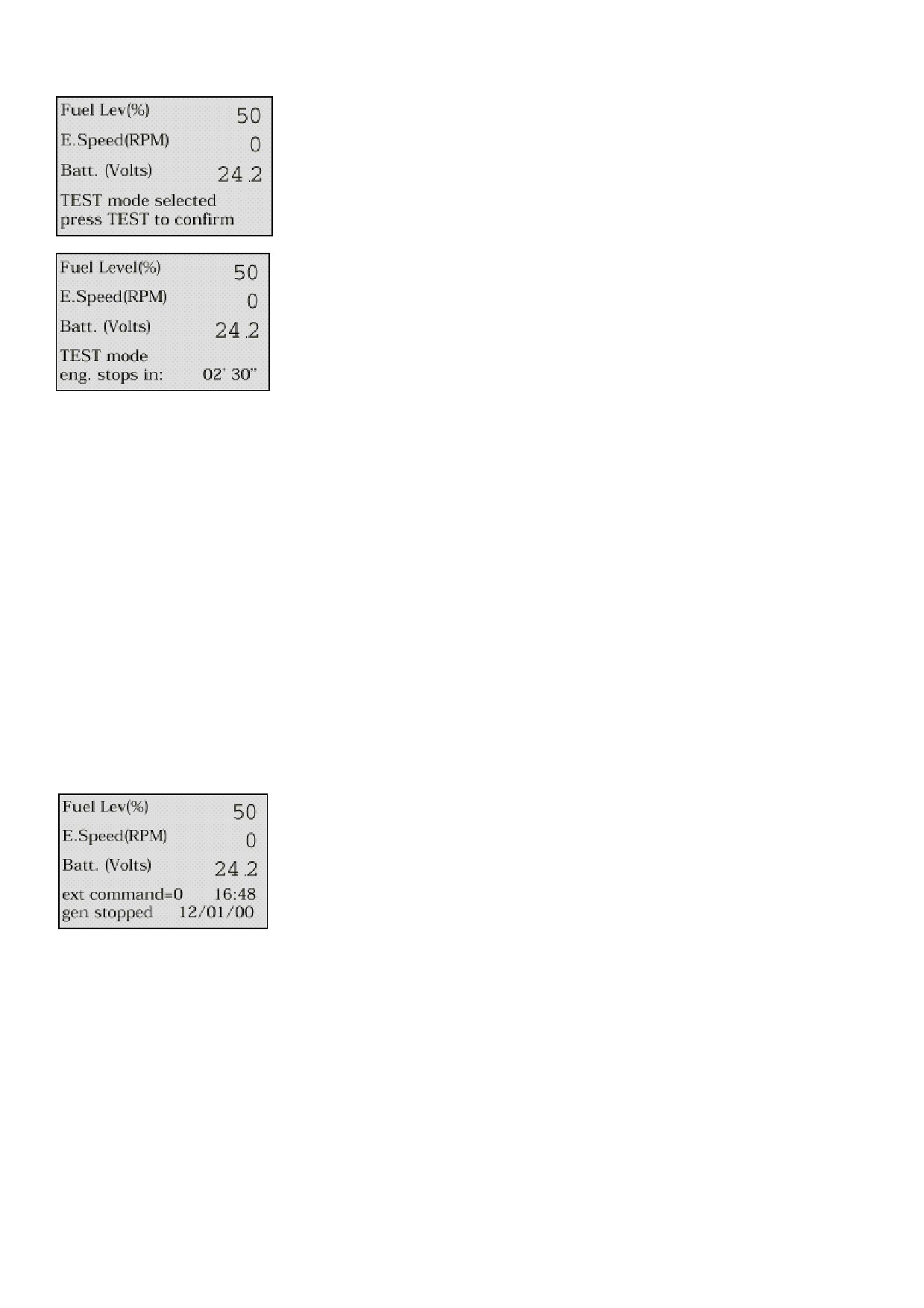

2.4. Режим Тестирования / Test Mode

3. РЕЖИМ ЗАСЫПАНИЯ / SLEEP MODE И АВТОМАТИЧЕСКОЕ ВЫКЛЮЧЕНИЕ.

3.1. Режим засыпания / Sleep mode

3.2. Автоматическое выключение

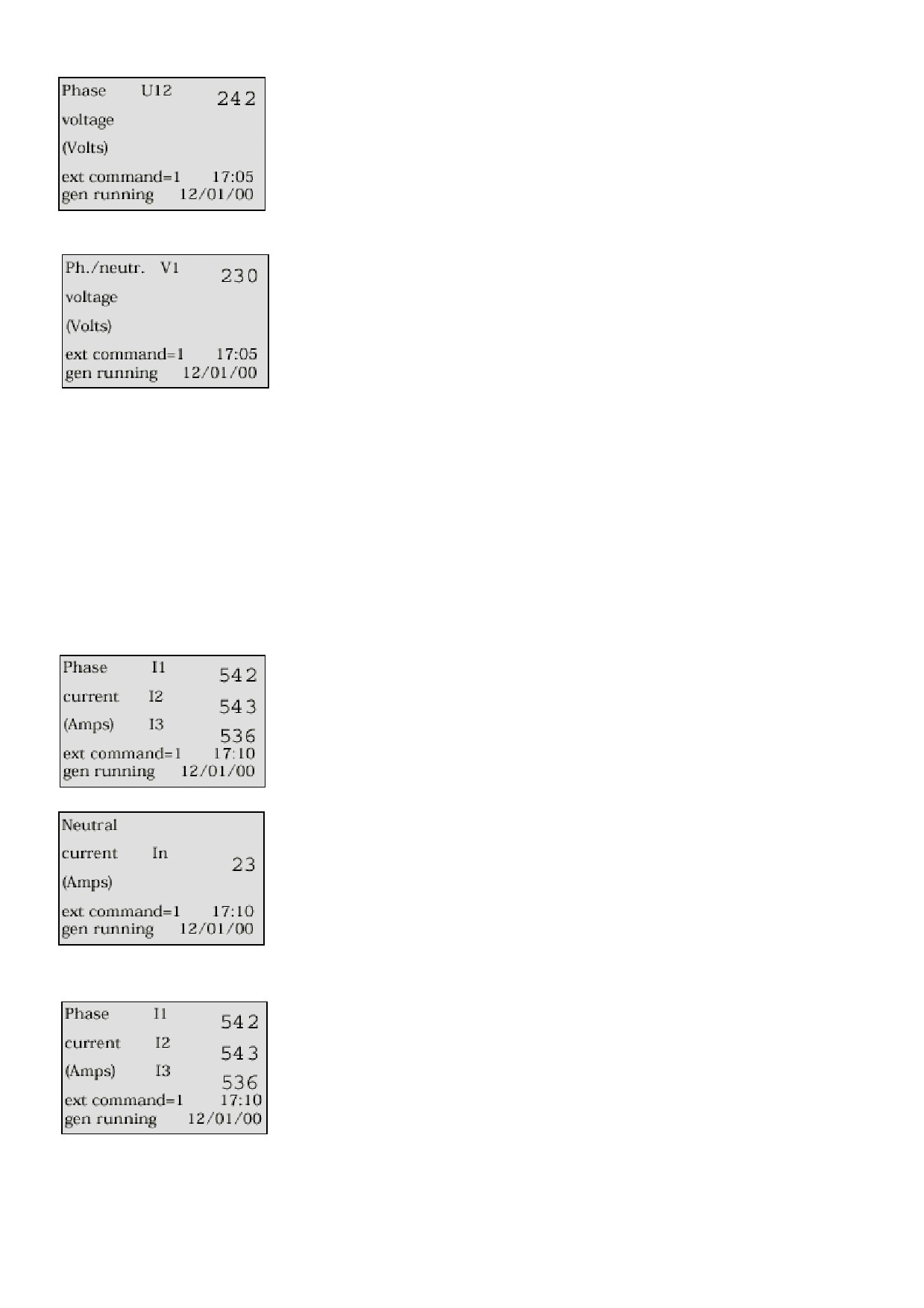

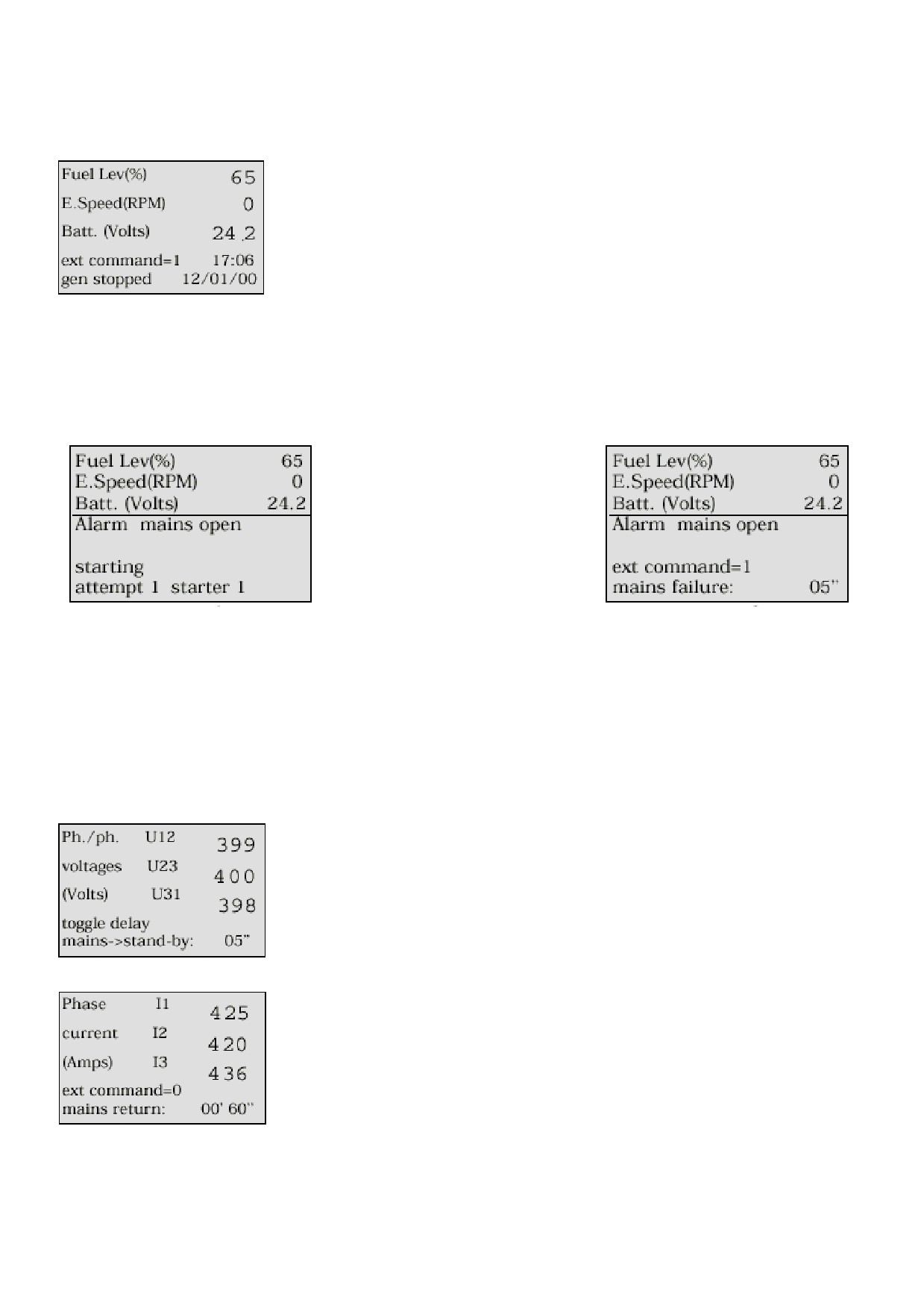

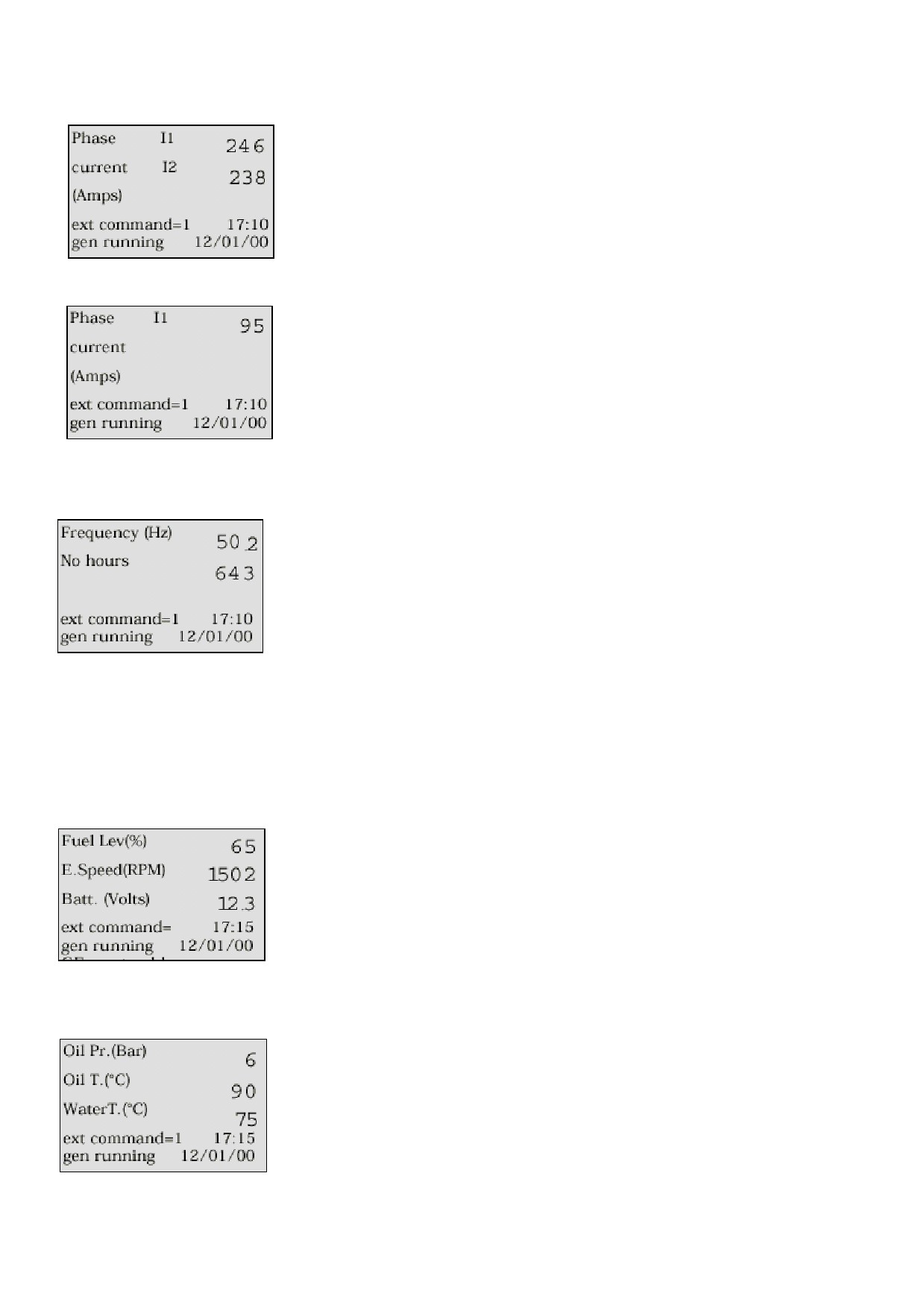

4. ВЫВОД НА ЭКРАН ВЕЛИЧИН ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ

4.1 Величины напряжений

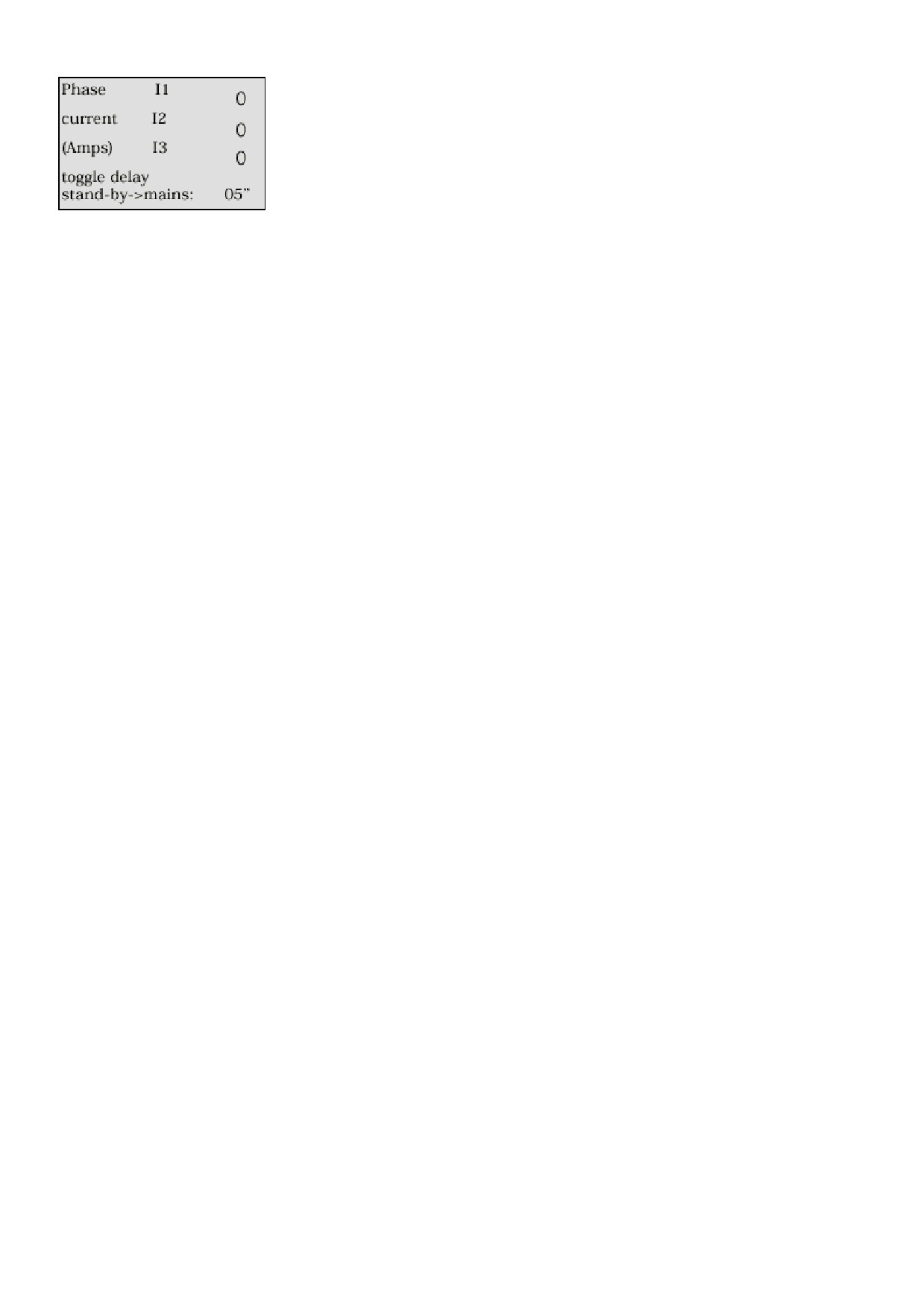

4.2. Значения токов

4.3. Частота и счетчик моточасов

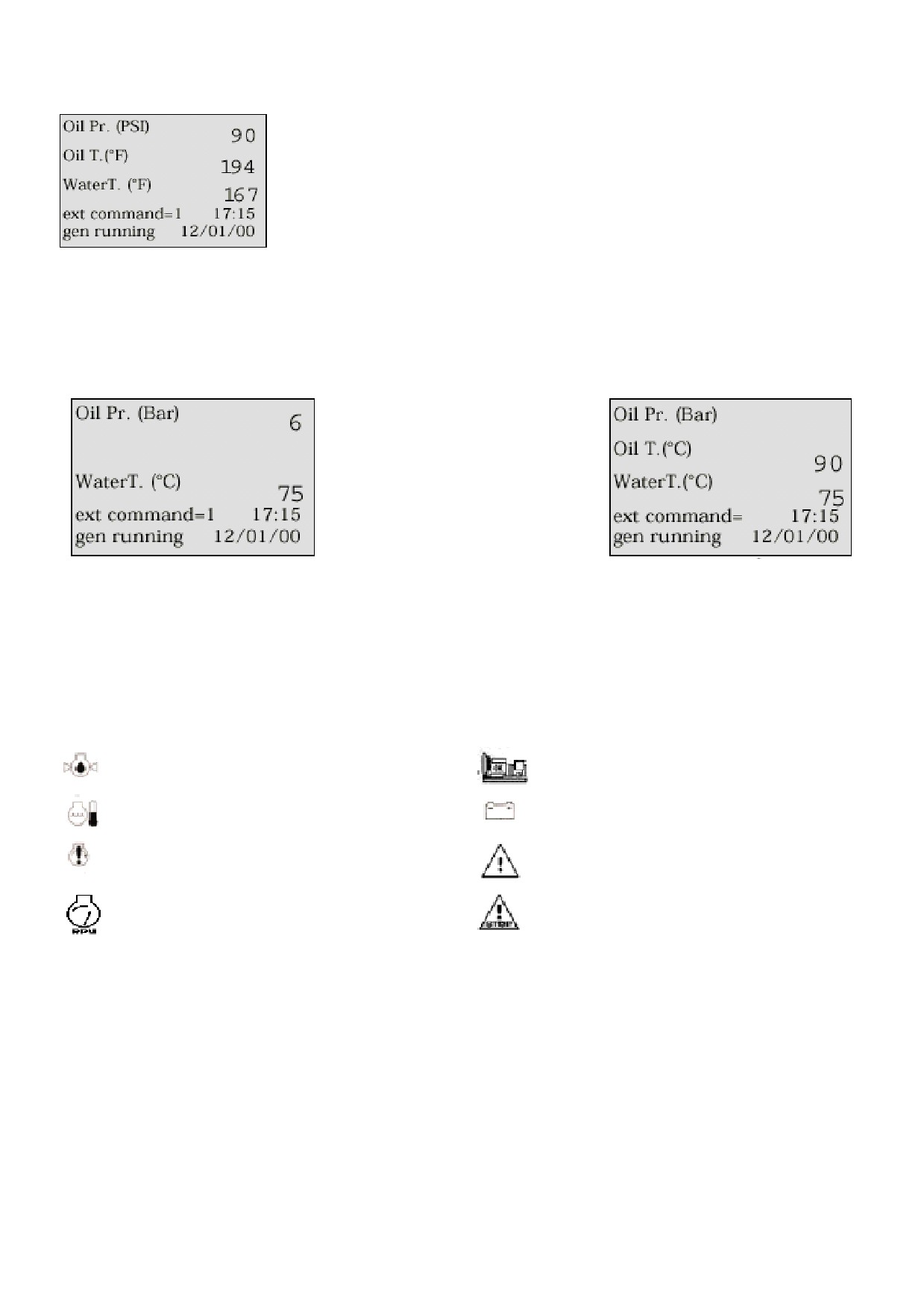

5. ВЫВОД НА ЭКРАН ПАРАМЕТРОВ ДВИГАТЕЛЯ

6. СВЕТОИНДИКАТОРЫ СИГНАЛИЗАЦИИ; ТЕСТИРОВАНИЕ СВЕТОИНДИКАТОРОВ

7. КОНТРАСТНОСТЬ ЭКРАНА ДИСПЛЕЯ

8. ОТОБРАЖЕНИЕ НА ЭКРАНЕ ДИСПЛЕЯ АВАРИЙНЫХ СИГНАЛОВ И СООБЩЕНИЙ О

НЕИСПРАВНОСТЯХ

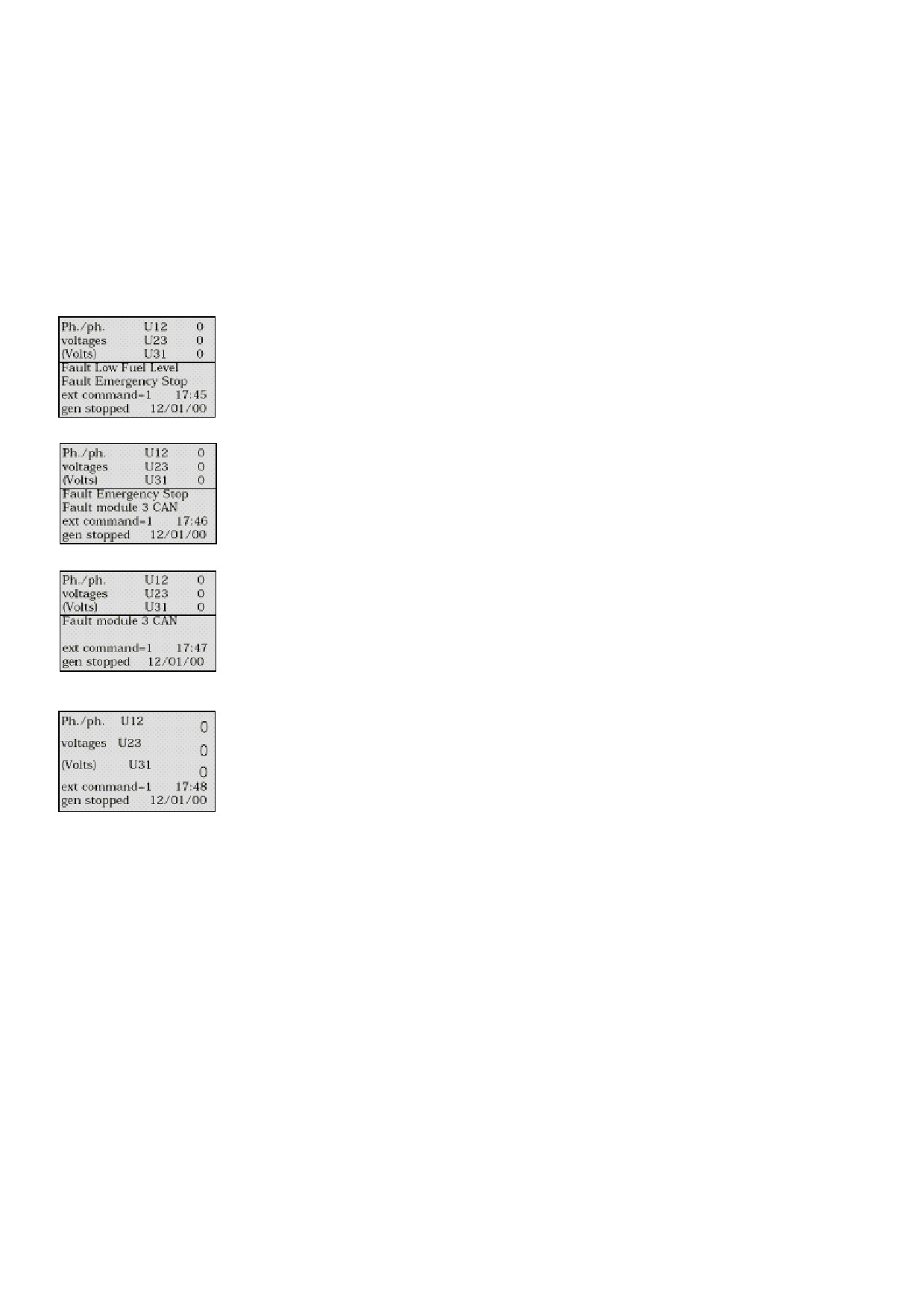

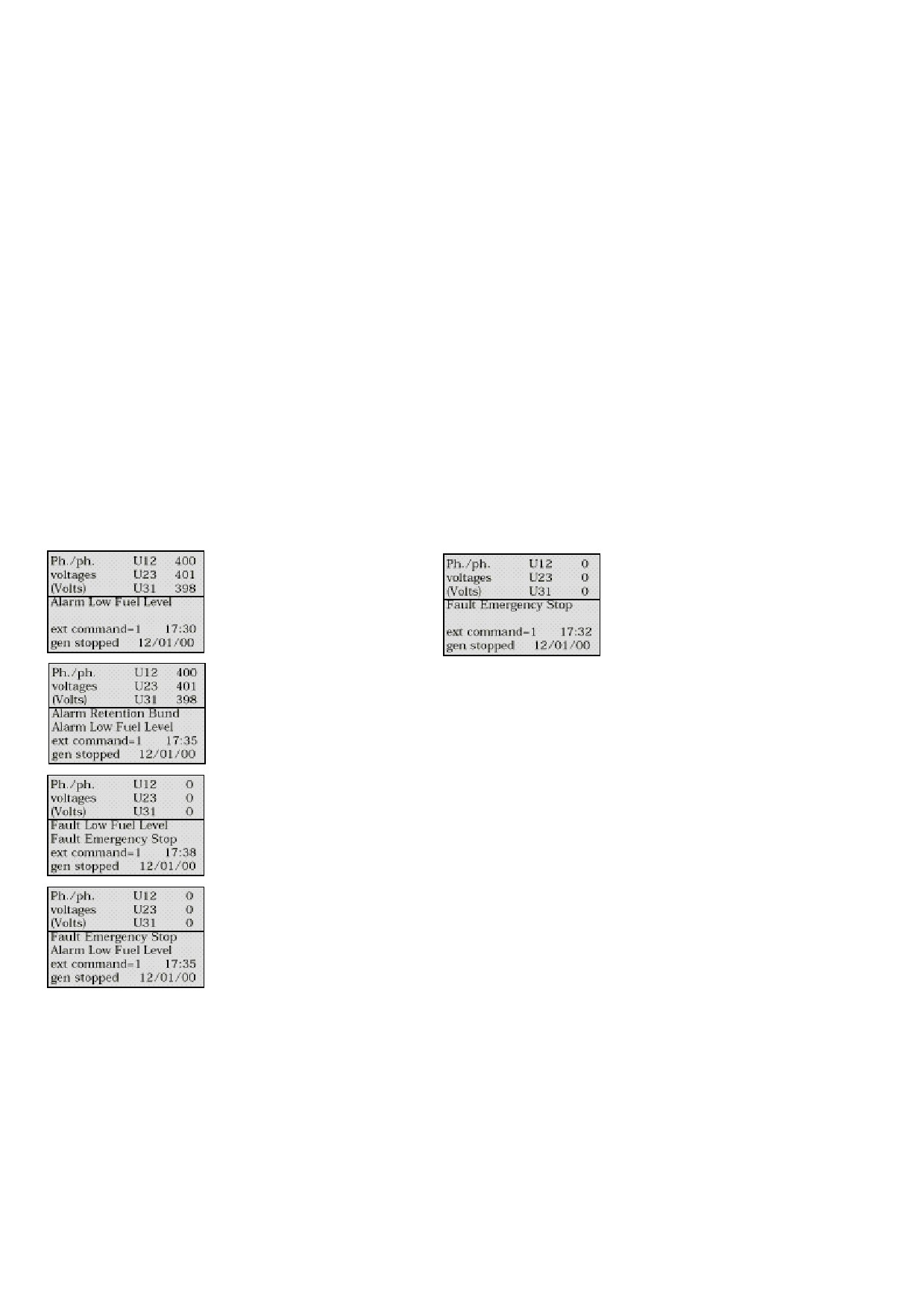

8.1. Появление сообщения на экране

8.2. Удаление сообщений с экрана

9. ОТОБРАЖЕНИЕ НА ЭКРАНЕ СООБЩЕНИЙ О СОСТОЯНИИ

10. ДОСТУП НА УРОВЕНЬ 1 (ПРОСМОТР)

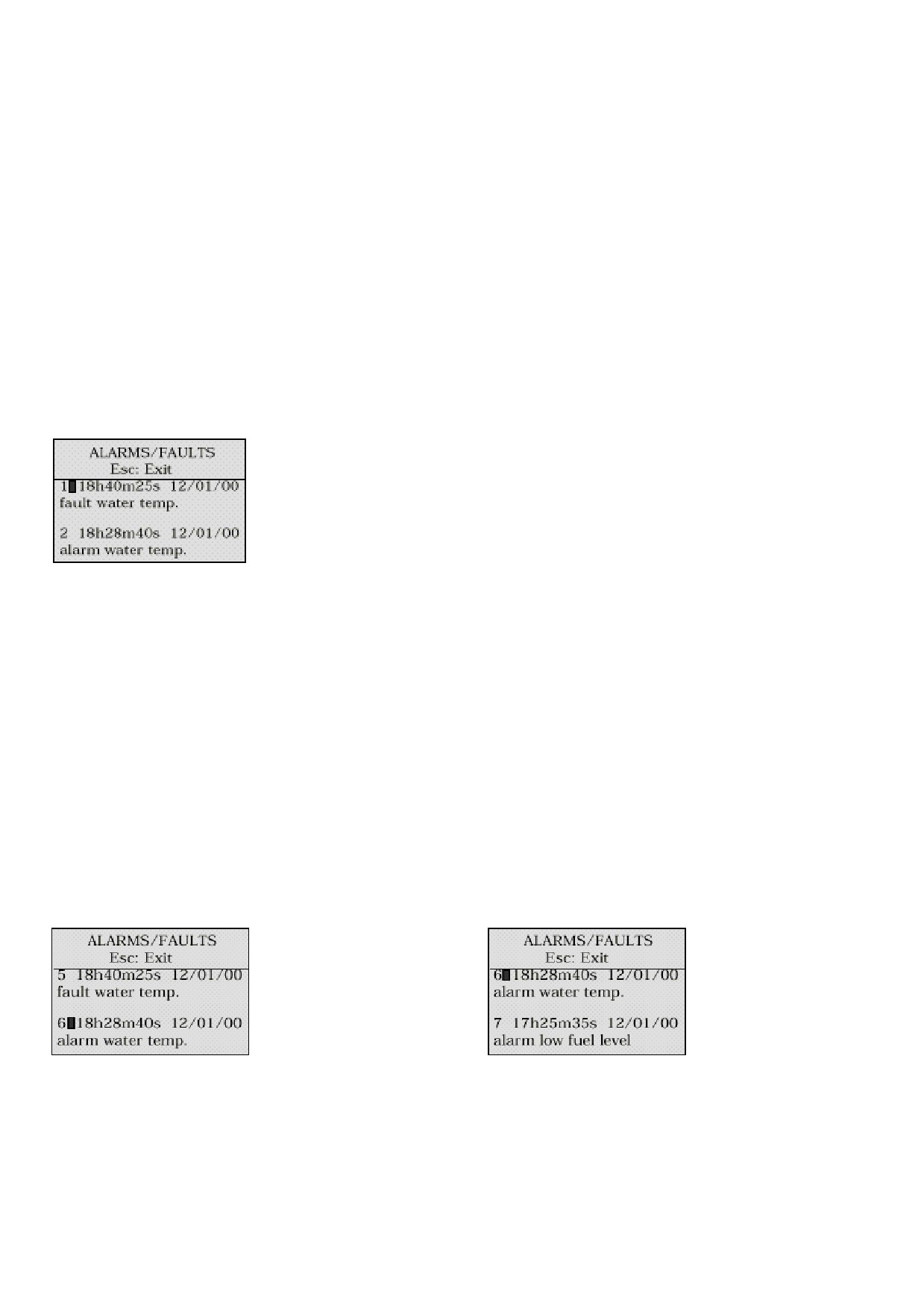

11. МЕНЮ " ALARM/FLT "

11.1. Специальные символы для сообщений о неисправностях

11.2. Особенности отображения аварийных сигналов

11.3. Другие особые случаи

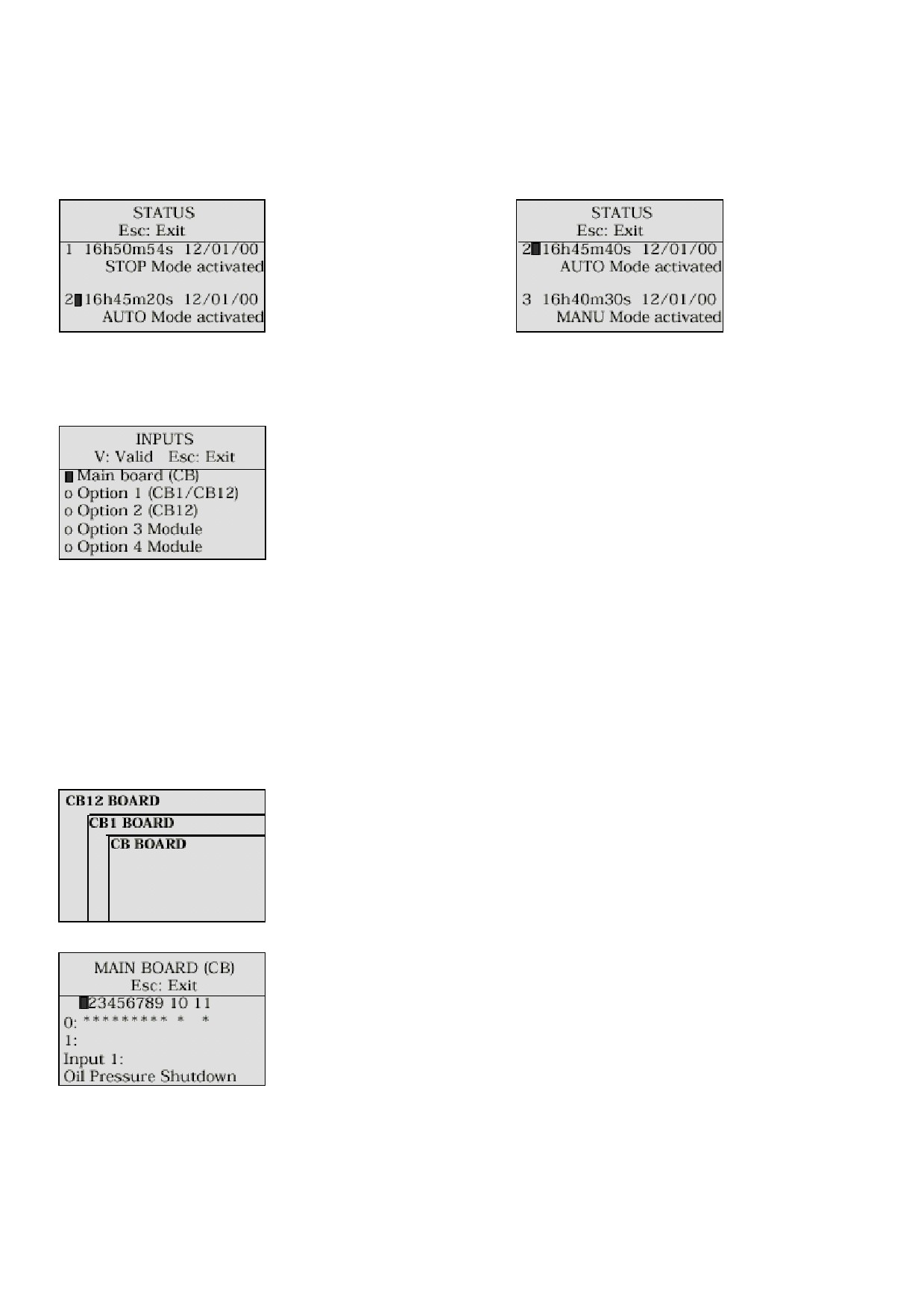

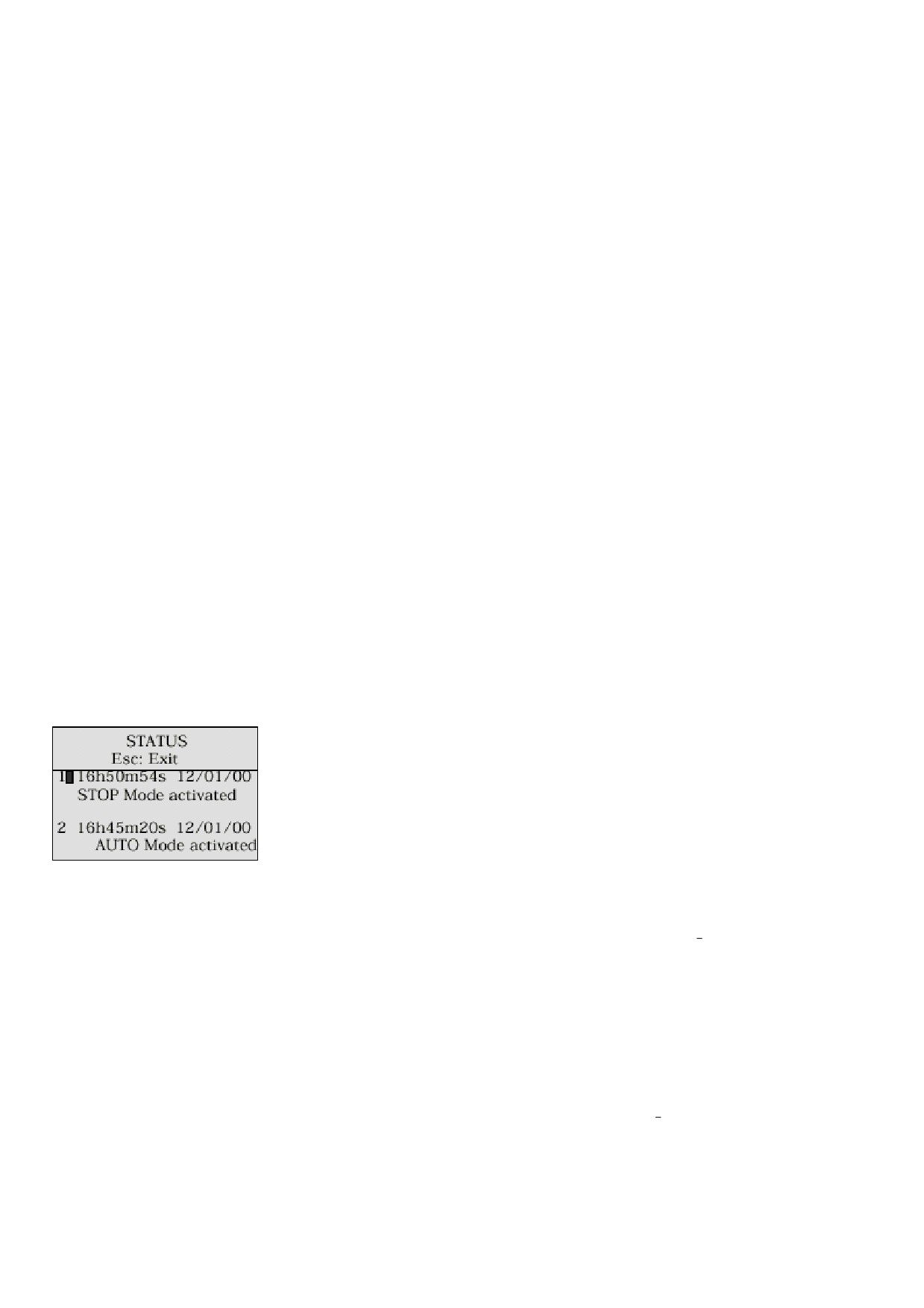

12. МЕНЮ ´STATUSª (´СОСТОЯНИЯª)

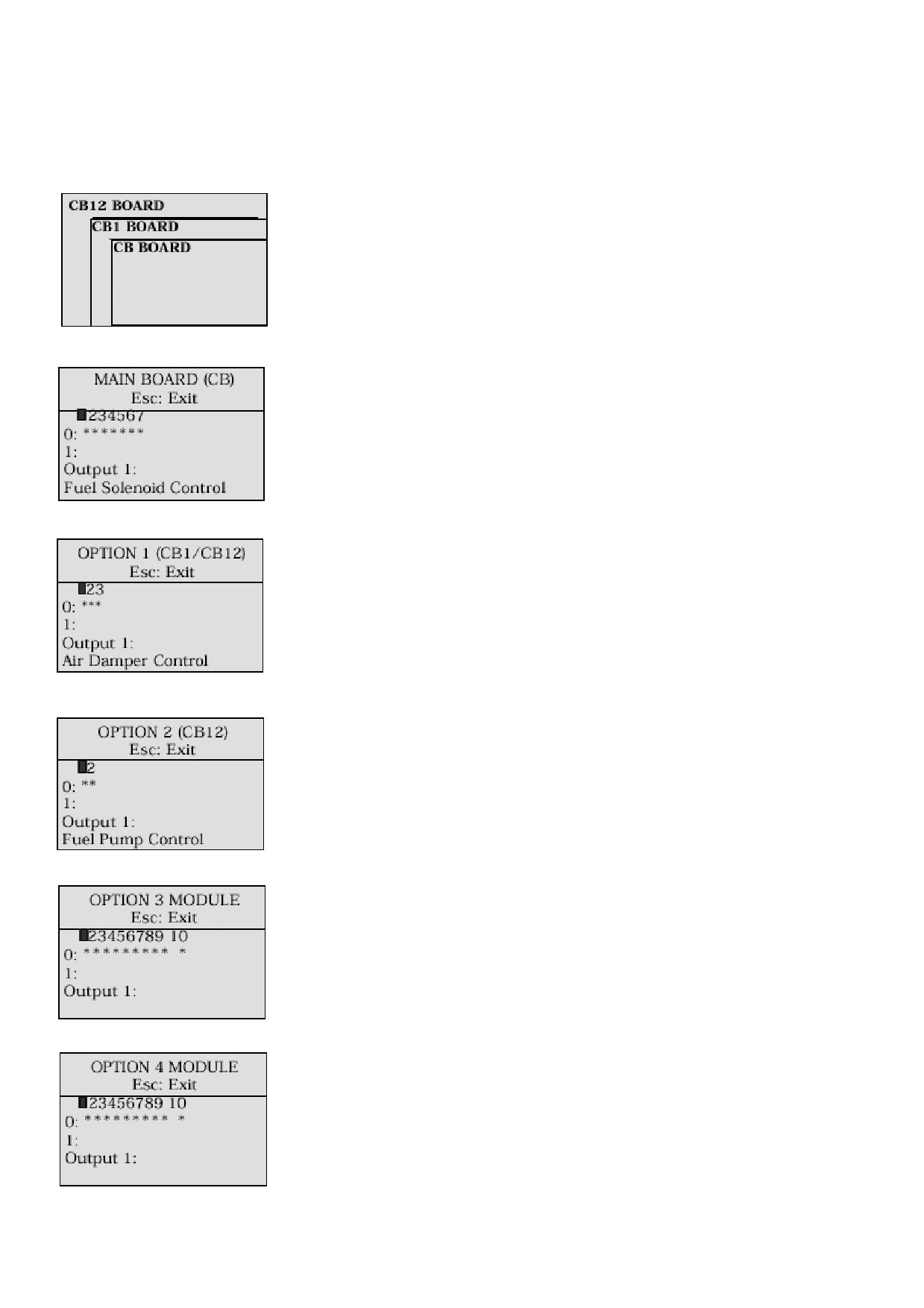

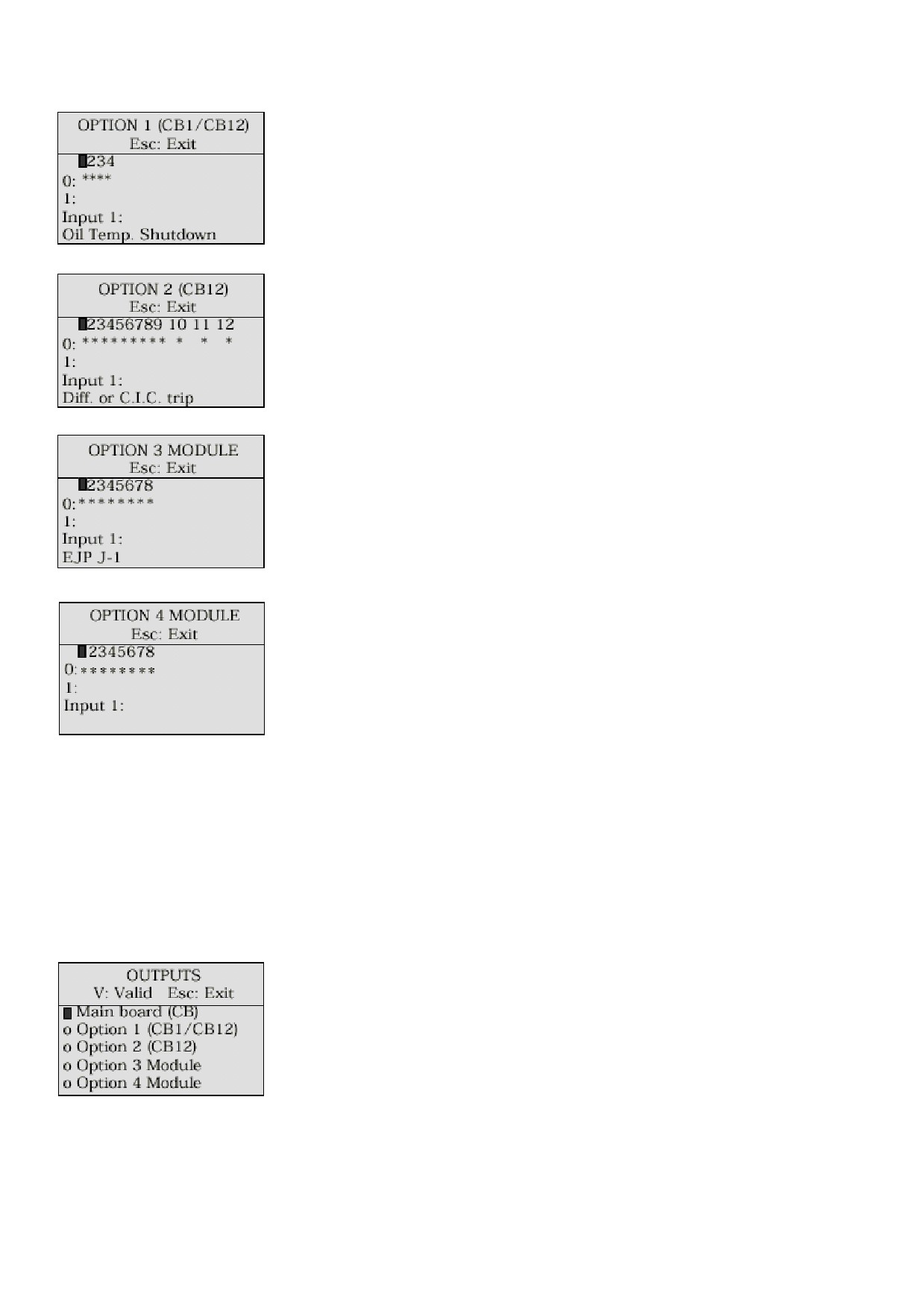

13. МЕНЮ ìINPUTSî (ìВХОДЫî)

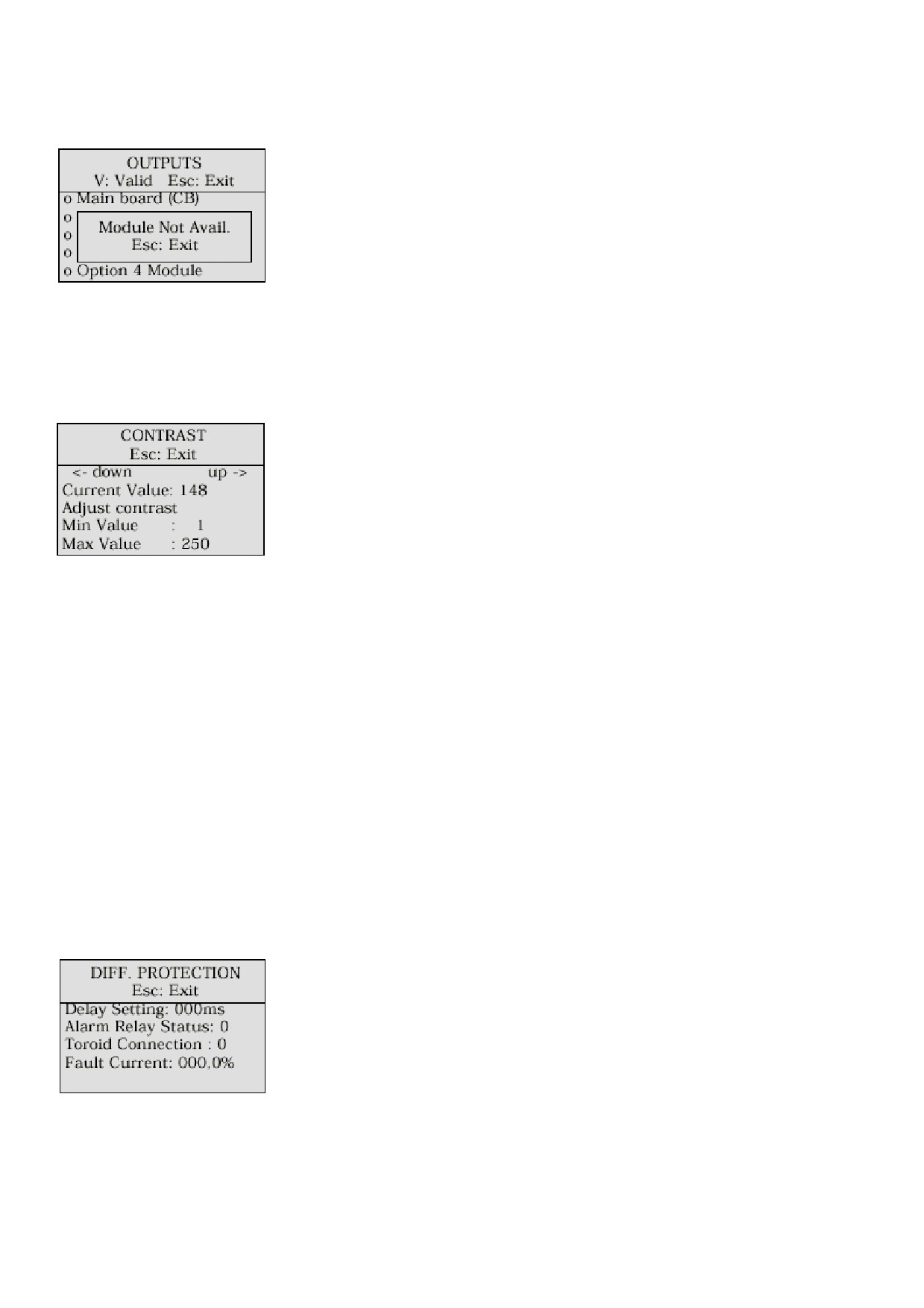

14. МЕНЮ ìOUTPUTSî (ìВЫХОДЫî)

15. МЕНЮ ìCONTRASTî (ìКОНТРАСТî)

16. МЕНЮ ìPROTECTî (ìЗАЩИТАî)

16.1 Дифференциальная защита

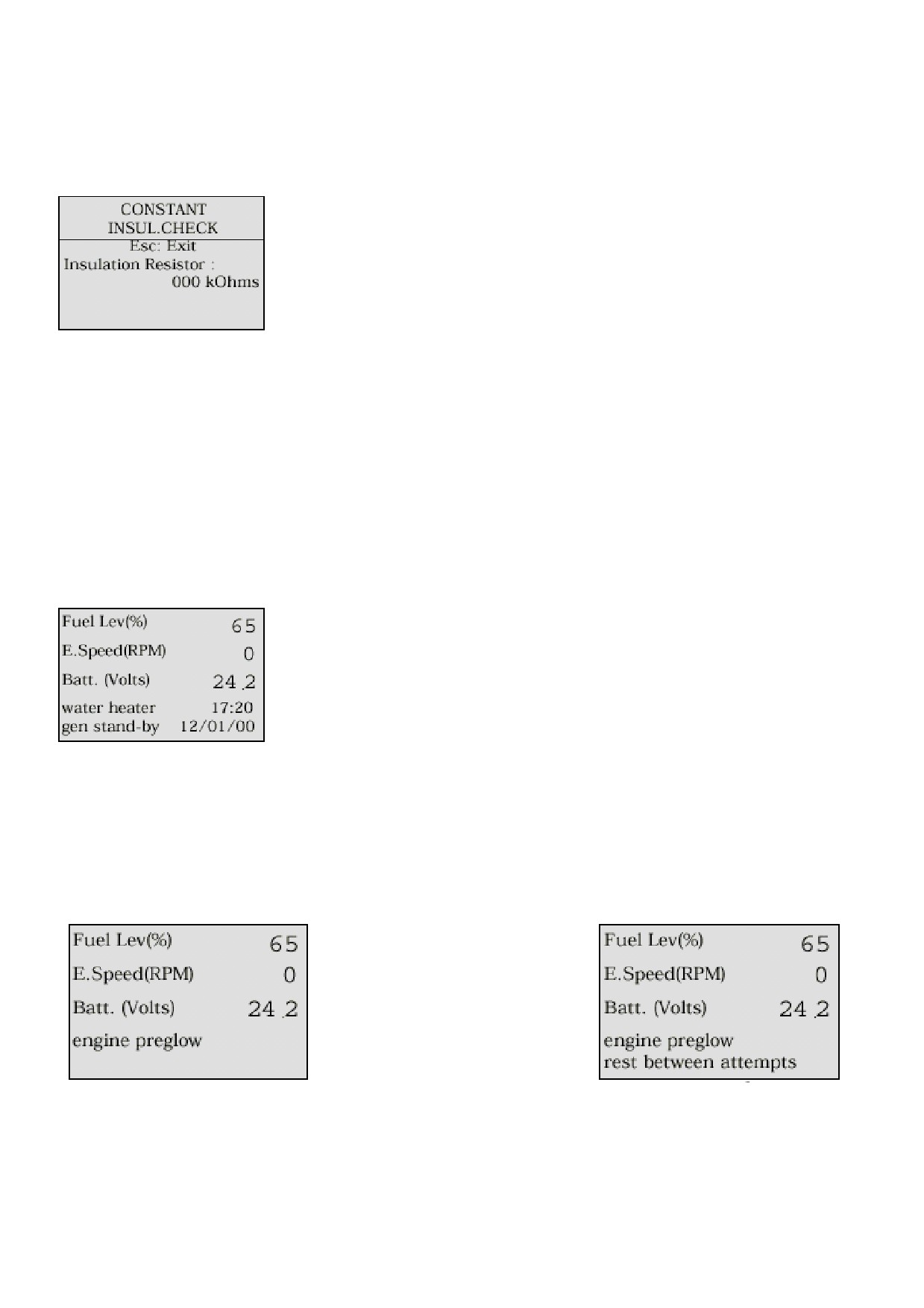

16.2 Защита при помощи устройства постоянного контроля сопротивления изоляции обмоток (CIC)

16.3 ОСОБЫЕ СЛУЧАИ

17. ФУНКЦИОНИРОВАНИЕ ДГУ

17.1 Предпусковой подогрев охлаждающей жидкости

17.2 Предпусковой подогрев воздуха на впуске

17.3 Управление электромагнитным клапаном останова (отсечки топлива)

17.4 Управление пусковым устройством

17.5 Выключение пускового устройства

17.6 Стабилизация частоты вращения и напряжения

17.7 Питание нагрузки

17.8 Охлаждение и останов двигателя

18. ФУНКЦИОНИРОВАНИЕ КОММУТАТОРА НАГРУЗКИ (АВТОМАТА ВВОДА РЕЗЕРВА

АВР)

18.1 В режиме STOP

18.2 В автоматическом режиме AUTO

18.3 В ручном режиме MANU

СОСТАВ

1. Предисловие

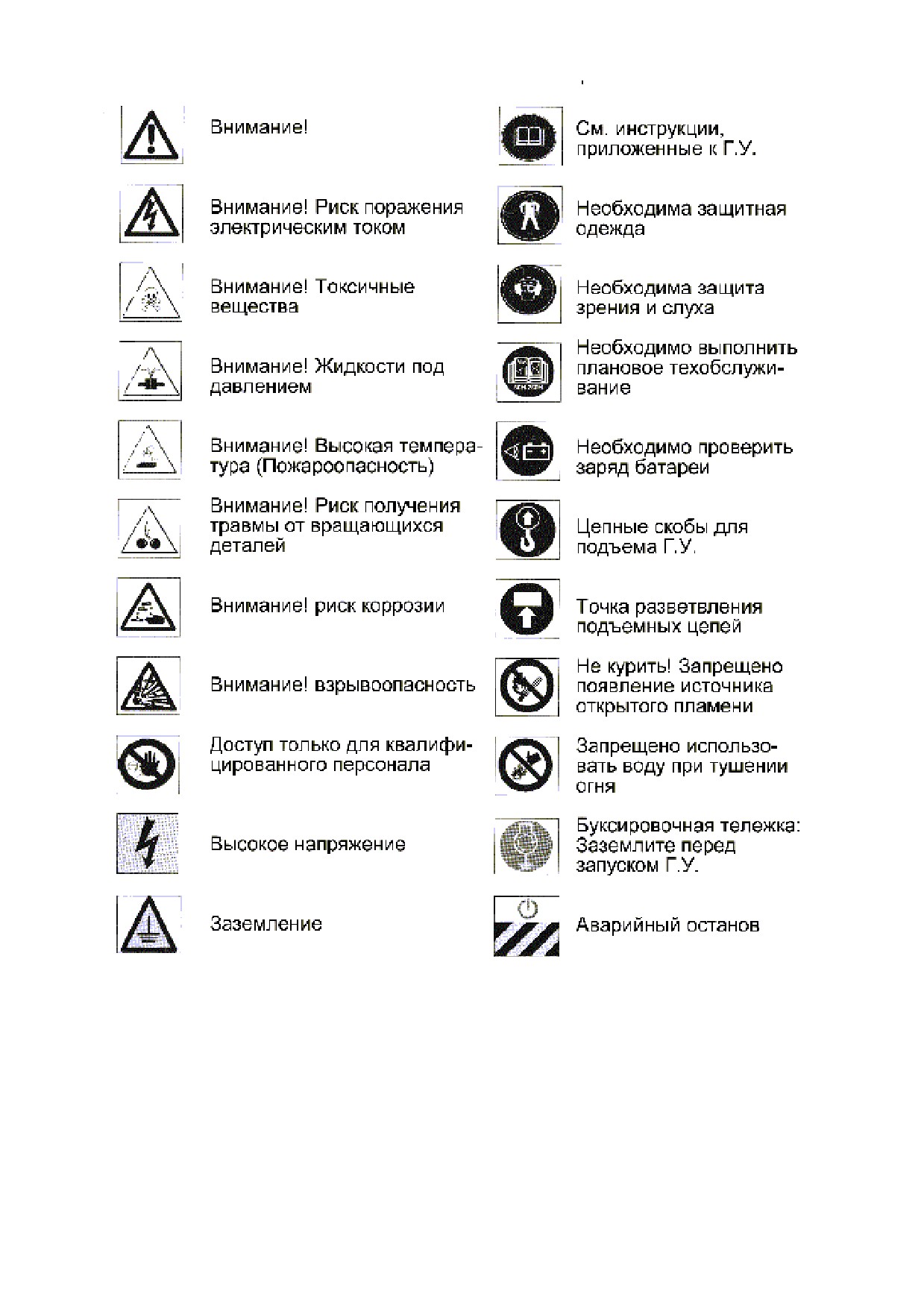

1.1. Меры предосторожности

Пульт управления MICS Telys подключается к различным источникам переменного тока (ДГУ, основная

сеть,Ö).

Внимание! Запрещены любые внутренние работы с контрольным оборудованием на неработающей

ДГУ, поскольку некоторые части электрического или электронного оборудования могут находиться под

напряжением (присутствует основная сеть).

Если внутренние работы в пульте управления необходимы, они должны выполняться специально

обученным персоналом.

Внимание! Когда генераторная остановка запущена, плавкие предохранители, маркированные Fn, F1,

F2, F3 находятся под напряжением, запрещается касаться этих предохранителей, это может привести к

поражению электрическим током.

Замена предохранителей производится когда генераторная установка полностью остановлена. Для любых

замеров напряжения на этих четырех предохранителях используйте соответствующее оборудование.

Генераторная установка может поставляться с пультом дистанционного запуска (простой контакт) или с

системой автоматического запуска (реле контроля напряжения + автомат ввода резерва).

Остерегайтесь поражения электрическим током при контакте с электрическими частями генераторной

установки во время запуска

1.2. Подключение силовых кабелей

При подключении силовых кабелей убедитесь, что используемые Вами гибкие кабели имеют

соответствующее сечение, чтобы избежать перегрева и, главное, значительного падения напряжения в цепи.

Сечение выбираемого кабеля также зависит от метода прокладки кабеля, температуры окружающей среды и

близости других кабелей.

1.3. Подключение управляющих кабелей

Генераторная установка с ручным запуском (с клавиатуры пульта управления MICS Telys)

В этом случае никакого внешнего подключения не требуется.

Генераторная установка с дистанционным

(основная сеть отсутствует) или автоматическим

(резервная генераторная установка на случай пропадания напряжения в основной сети) запуском

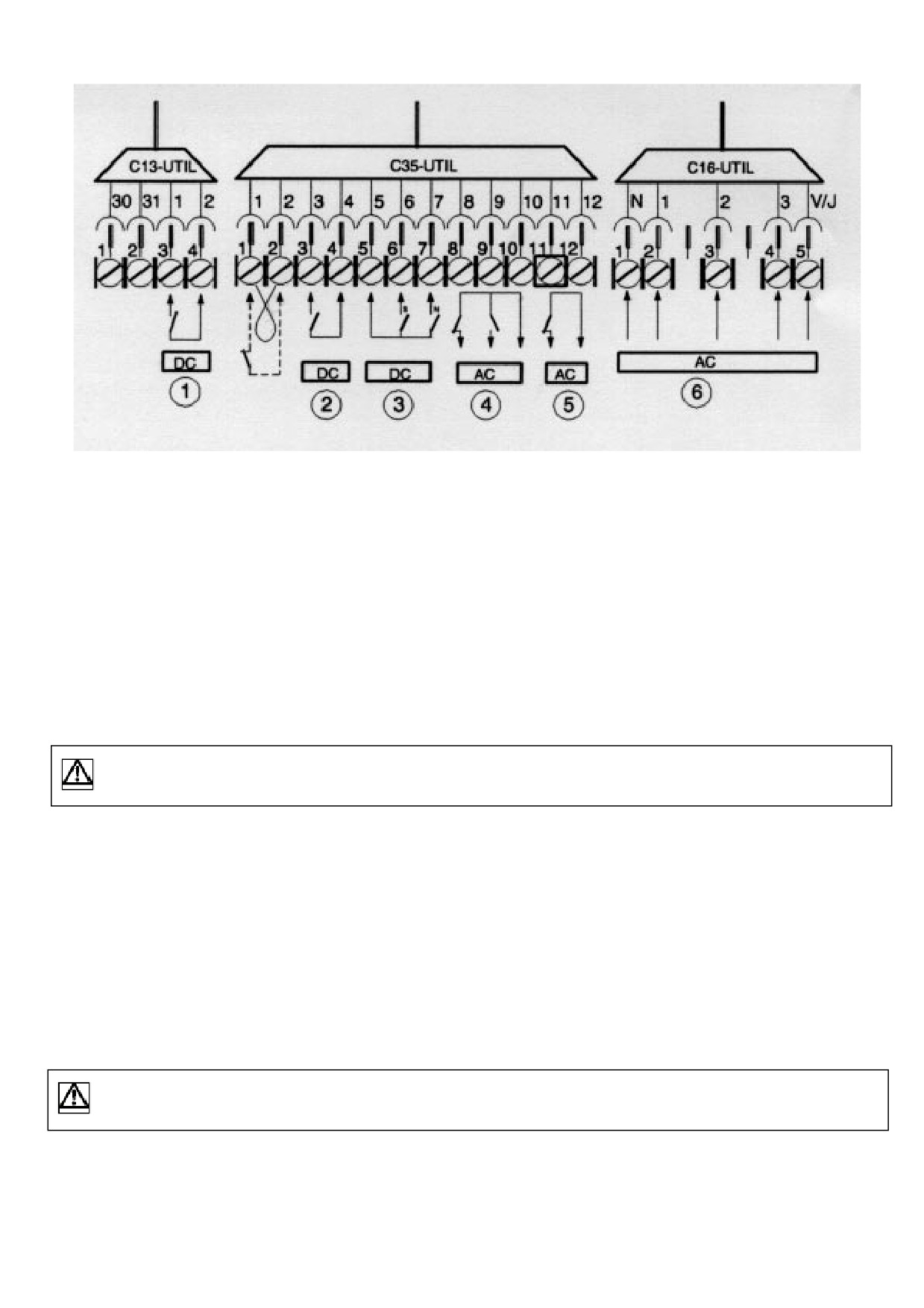

В соответствии с Вашим вариантом запуска генераторной установки, осуществите подсоединение на

клеммной колодке так, как показано на приведенной ниже схеме.

⇒ Для сигналов постоянного (DC) тока мы рекомендуем использовать 5-ти жильный (5 х 1.5 мм²) гибкий

кабель между ATS (автоматом ввода резерва) и клеммной колодкой пульта управления.

⇒ Для сигналов переменного тока (AC) мы рекомендуем использовать 12 жильный (12 G 1.5 мм²) гибкий

кабель между между ATS и клеммной колодкой пульта управления.

(G означает зеленый / желтый цвет изоляции проводов)

Примечание: В случае подсоединения только пульта дистанционного запуска будет достаточно

использовать гибкий кабель 2 х 1.5 мм² (см. 1 на схеме)

Сечение кабеля управления может изменяться относительно величины, указанной выше, в

зависимости от силы проводимого тока, длины и способа прокладки кабеля, а также температуры

окружающей среды.

1. Внешняя приказ на запуск (реле контроля напряжения или контакт, замыкаемый оператором)

2. Сигнал о неисправности (разомкнутом состоянии) главного автомата защиты ДГУ

3. Сигнал о положении контакторов (ДГУ и сетевого)

4. Управление контактором ДГУ

5. Управление сетевым контактором

1 или 3х фазный нагреватель охлаждающей жидкости

Если Вы не используете ATS

(автомат ввода резерва) из ряда автоматов, поставляемых

производителем ДГУ

(компания SDMO), обязательно проверьте соответствие характеристик реле

электронной платы и мощности втягивающих катушек контакторов данным, приведенным ниже:

Номинальная сила тока=5А

Номинальное напряжение=250В (переменный ток)

Максимальная мощность отключения токов короткого замыкания без приварки контактов при cos ϕ =

0,7: 1500 ВА

Несоблюдение вышеупомянутых требований приведет к выводу из строя управляющих реле

электронной платы

1.4. Предварительная проверка и подготовка к вводу в эксплуатацию стартерной

батареи.

Функционирование MICS Telys и запуск ДГУ невозможны при отсоединенной батарее. Проверьте

правильность соединений:

Красный провод, положительная полярность (+),

Черный провод, отрицательная полярность (-).

Некоторые генераторные установки снабжаются выключателем стартерной батареи, который служит для

обесточивания электрической цепи. В случае наличия этой опции, убедитесь, что выключатель замыкает

цепь.

Батареи поставляются сухозаряженными. Заполните батарею электролитом за 20 минут до первого

запуска (см. руководство по эксплуатации ДГУ).

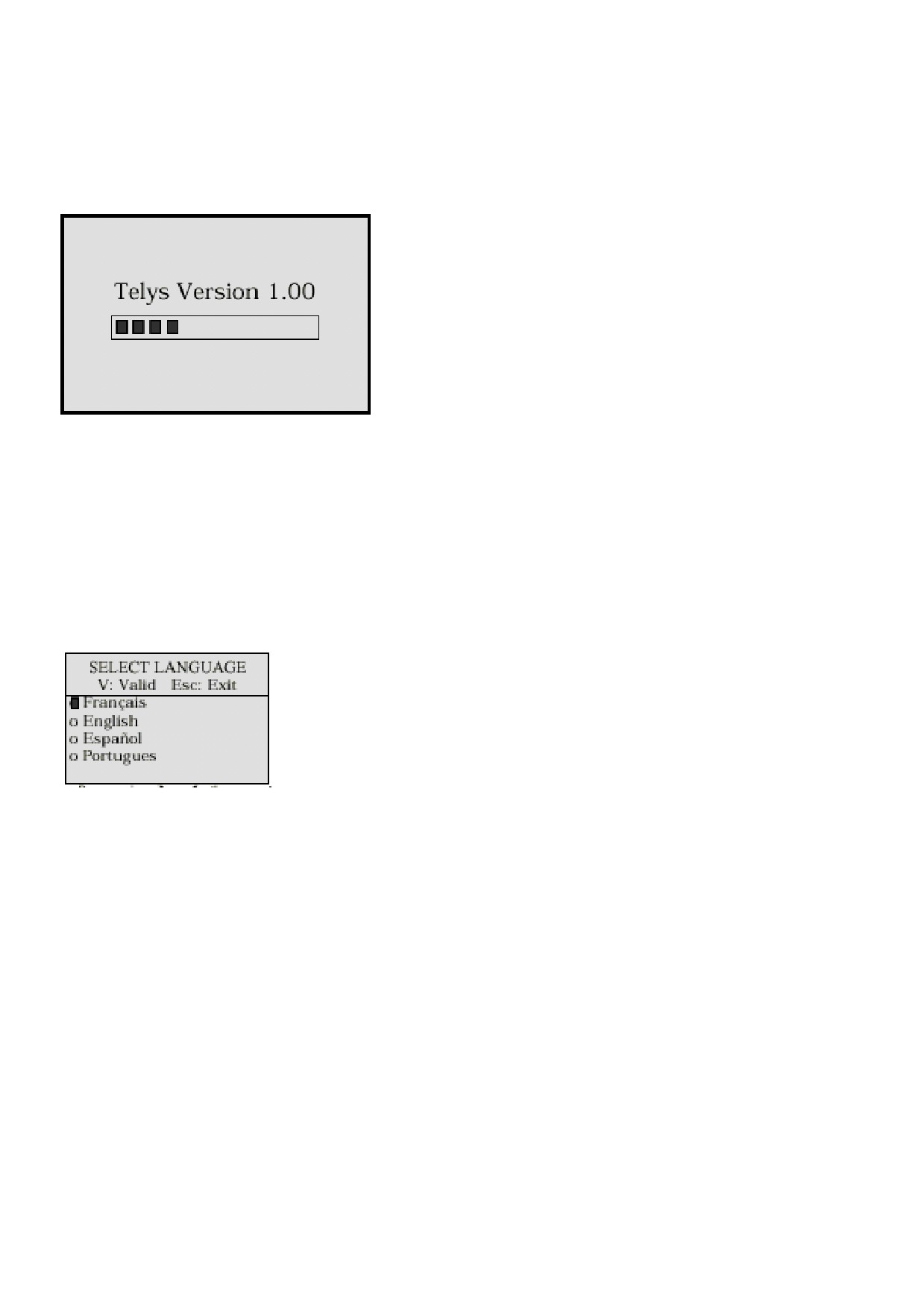

1.5. Первое подключение пульта управления MICS Telys.

Если стартерная батарея подсоединена и уровень электролита в ней достаточен, пульт управления MICS

Telys включится автоматически, а на дисплее появиться следующее изображение:

Это изображение на экране будет видно в течение 8 секунд.

Все световые индикаторы загорятся на

3 секунды, затем

погаснут за исключением кнопки ON. После окончания проверки

системы, загорится световой индикатор кнопки STOP.

Если световые индикаторы кнопок продолжают гореть или

мигают, смотри параграф 6.

Примечание 1: Световой индикатор кнопки 0 также может гореть (см. параграф 18).

Примечание 2: В момент инициализации на дисплее высвечивается версия программного обеспечения (см.

рис. выше).

1.6. Экран приветствия. Предварительные настройки

Первый экран. Выбор языка общения

После инициализации системы, на дисплее появится следующее изображение, позволяющее оператору

выбрать язык, на котором будут высвечиваться все сообщения :

Выберите язык, на котором в дальнейшем, будут выводиться сообщения на

экране дисплея пульта управления MICS Telys. Возможен выбор одного из

четырех языков: французский, английский, испанский и португальский.

• Курсор ❚ мигает на значке ο на одной из четырех строчек.

• Нажмите кнопку " для перемещения курсора на следующую строчку вниз

до строчки выбора португальского языка.

• Нажмите кнопку # для перемещения курсора на предыдущую строчку

вверх до строчки выбора французского языка.

Нажатием кнопок " и # поместите курсор на строчку, соответствующую, выбранному Вами языку.

Примечание: в зависимости от положения курсора, для ориентирования оператора, текст верхних двух

строчек меняется.

Нажатие кнопки Esc приведет к переходу к экрану ´ОБЗОРª (см. параграф 1.7). В этом случае язык

сообщений будет выбран тот, на котором до нажатия клавиши Esc располагался мигающий курсор.

Пример: курсор расположен на строчке выбора английского языка. После нажатия кнопки Esc все сообщения

будут появляться на английском языке.

• Если не нажата кнопка V или Esc, через три минуты MICS Telys автоматически перейдет к экрану

´ОБЗОРª. Язык сообщений будет тот, на котором располагался мигающий курсор.

До того как MICS Telys перейдет к экрану ´ОБЗОРª, запуск генераторной установки невозможен, однако все

входы активированы (пример: сообщения о неисправностях).

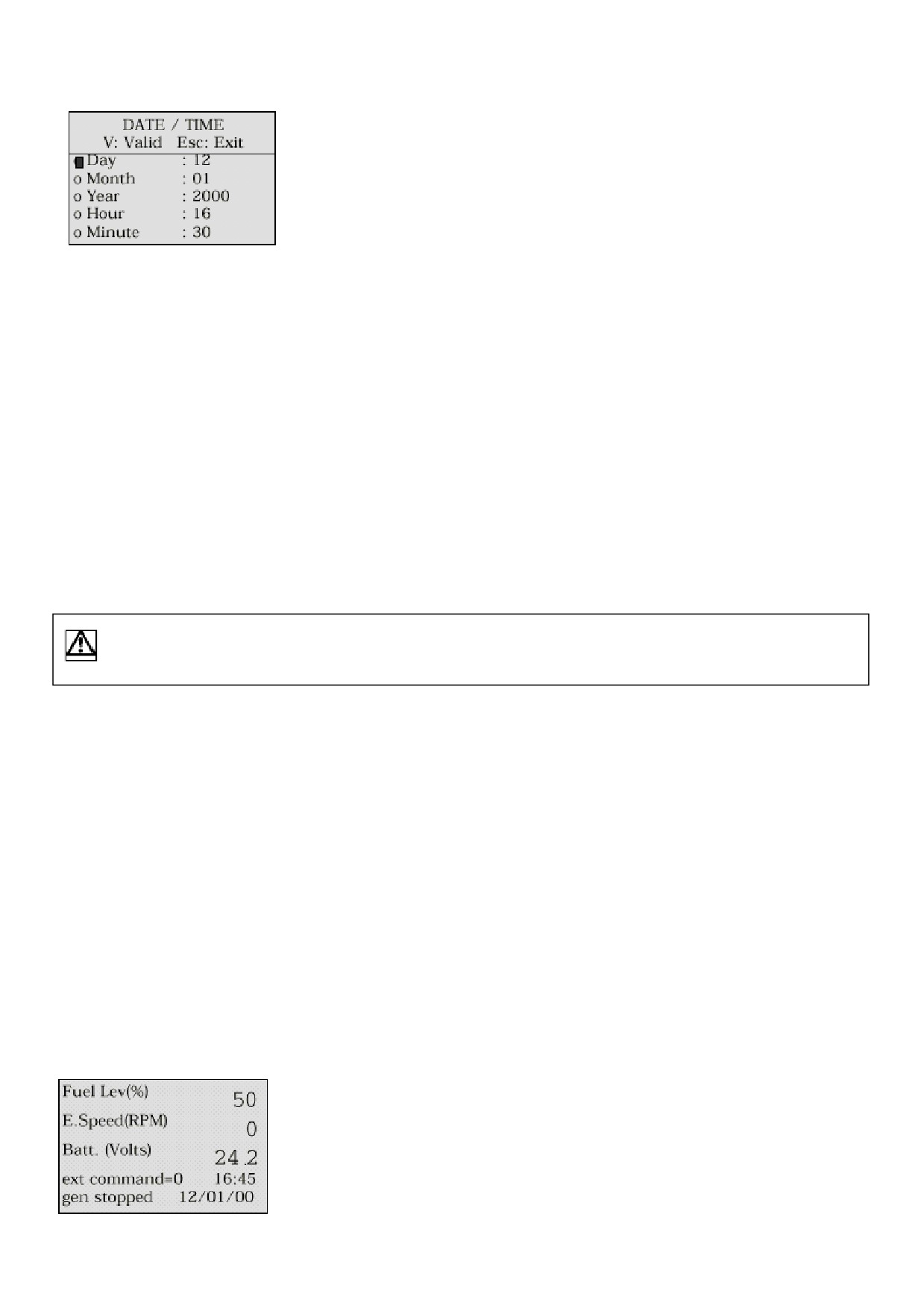

• Нажмите кнопку V для того, чтобы перейти в режим установки даты и времени. Язык сообщений будет тот,

на котором располагался мигающий курсор до подтверждения выбора языка клавишей V.

Второй экран. Установка даты и времени

В этом режиме возможно установить текущую дату и время на случай

перемены часового пояса. Когда MICS Telys обесточен, внутренние часы

продолжают работать, т.к. питаются от литиевой батарейки, установленной

внутри пульта.

• Курсор ❚ мигает на значке ο на первой строчке.

• Нажмите кнопку " для перемещения курсора на следующую строку вниз

до строки установки минут.

• Нажмите кнопку # для перемещения курсора на предыдущую строку вверх до строки установки дня.

• Нажатием кнопок " и # поместите курсор на строку, значение в которой необходимо изменить.

Следуя приведенной ниже инструкции возможно изменить строку за строкой, значения дня, месяца, года

часов и минут.

• Нажмите кнопку V для перемещения курсора на выбранной для изменения строке на первую цифру после

символа ´ : ª. Нажатием одной из кнопок от 0 до 9 измените значение первой цифры, после чего курсор

автоматически переместиться на вторую цифру.

Курсор также может быть перемещен на вторую цифру нажатием кнопки " вместо нажатия одной из

десяти кнопок от 0 до 9. Затем, курсор может быть перемещен на первую цифру путем нажатия кнопки # .

Примечание: в строчке установки значения года четыре цифры.

• Нажмите снова кнопку V для перемещения курсора назад на символ ο и сохранения введенных

изменений.

• Когда курсор находится на одной из изменяемых цифр, нажатие на клавишу Esc приведет к перемещению

курсора на символ ο без сохранения введенных изменений, если они были сделаны.

• Если никаких изменений не произведено, нажатие клавиши Esc приведет к переходу к экрану ´ОБЗОРª

(см. параграф 1.7). При этом значения даты и времени, которые были заданы до нажатия клавиши

сохранятся Esc.

Если Вы нажали клавишу Esc без сохранения изменений, а реальные значения даты и времени не

совпадают с установленными в MICS Telys, то все сообщения об ошибках, неисправностях и текущие

значения контролируемых параметров будут датированы ошибочно.

Нажатие клавиши Esc после изменения одного из параметров (часы, минуты,...) вновь вызывает экран

"ОБЗОР" (см. раздел 1.7). Тогда время и дата, отображаемые на экране, будут такими, как они были заданы

перед нажатием клавиши Esc.

Если ни клавиша V, ни Esc не были нажаты, экран ´ОБЗОРª появляется через три минуты. При этом, время и

дата будут такими же, как они были отображены на предыдущем экране (до автоматического перехода к

экрану ´ОБЗОРª).

Примечание : До появления экрана ´ОБЗОРª невозможен запуск генераторной установки, хотя все системы

защиты остаются активизированными (например: появление сигнала о неисправности).

1.7. Экран ´Обзорª / " Overview "

Экран ´Обзорª периодически появляется по умолчанию.

Используя четыре клавиши: U/V, I, F/$, Engine, вы можете вызвать все типы экрана "Обзор" (см. разделы 4 и

5) которые отображают детальную информацию об:

- Электрических величинах и параметрах двигателя

- Аварийных сигналах и неисправностях генераторной установки

- Состояния генераторной установки и вспомогательных агрегатов, дате и времени

Нормальный режим работы

После экрана выбора языка и/или возможного изменения даты и времени, при нормальном режиме работы

появляется следующий вид экрана типа "Обзор".

% На верхней строке указывается уровень топлива в расходном баке, в %.

% На следующей строке указана частота вращения двигателя в об/мин.

% На третьей строке указано напряжение аккумуляторной батареи в Вольтах.

% На четвертой и пятой строках указано состояние генераторной установки,

время, дата и различные сообщения (см. раздел 9).

Если поврежден кабель между датчиком уровня топлива и аналоговым входом, или неисправен сам датчик

уровня топлива, цифровые значения на первой строке экрана не появятся.

Однако, заголовок ´Fuel Lev(%)» останется (см. также раздел 5). Этот экран, в частности, используется для

быстрой диагностики физического состояния входа (датчика и проводки).

Если на топливном баке не установлен аналоговый датчик уровня топлива, эта информация не будет

отображаться на экране (см. раздел 5). Так, например, дело обстоит с установками класса Pacific, где данные

об уровне топлива считываются непосредственно с механического датчика.

Примечание 1 : Чтобы изменить тип экрана ´Обзорª, последовательно нажмите одну из вышеуказанных

клавиш (см. разделы 4 и 5).

Примечание 2 : дата указывается в формате: день/месяц/год

Аварийный режим работы

Если режим работы генераторной установки выходит за пределы нормальных условий

(появление

аварийного сигнала или неисправности, или сразу нескольких сигналов и сообщений), предыдущий экран

заменяется нижеследующим:

Появляются две дополнительных строки для отображения информации о

неисправности (аварийных сигналов и сообщений о неисправностях).

Параметры двигателя и электрические величины отображаются в

уменьшенном виде.

Две нижних строки остаются неизменными.

Отображение аварийных сигналов и сообщений о неисправности генераторной установки детализировано в

разделе 8.

2. Режимы работы

MICS Telys предоставляет четыре различных режима работы генераторной установки, которые можно

выбрать с помощью клавиш голубого цвета:

- Режим Stop

- Режим Manu

- Режим Auto

- Режим Test

2.1. Режим Stop

После подачи напряжения (инициализации, выбора языка и/или возможного изменения времени и даты),

MICS Telys автоматически встает в режим Stop. Загорается красный светоиндикатор, расположенный на

клавише, и на дисплее появляется экран типа ´ОБЗОРªобщие данные о генераторной установке.

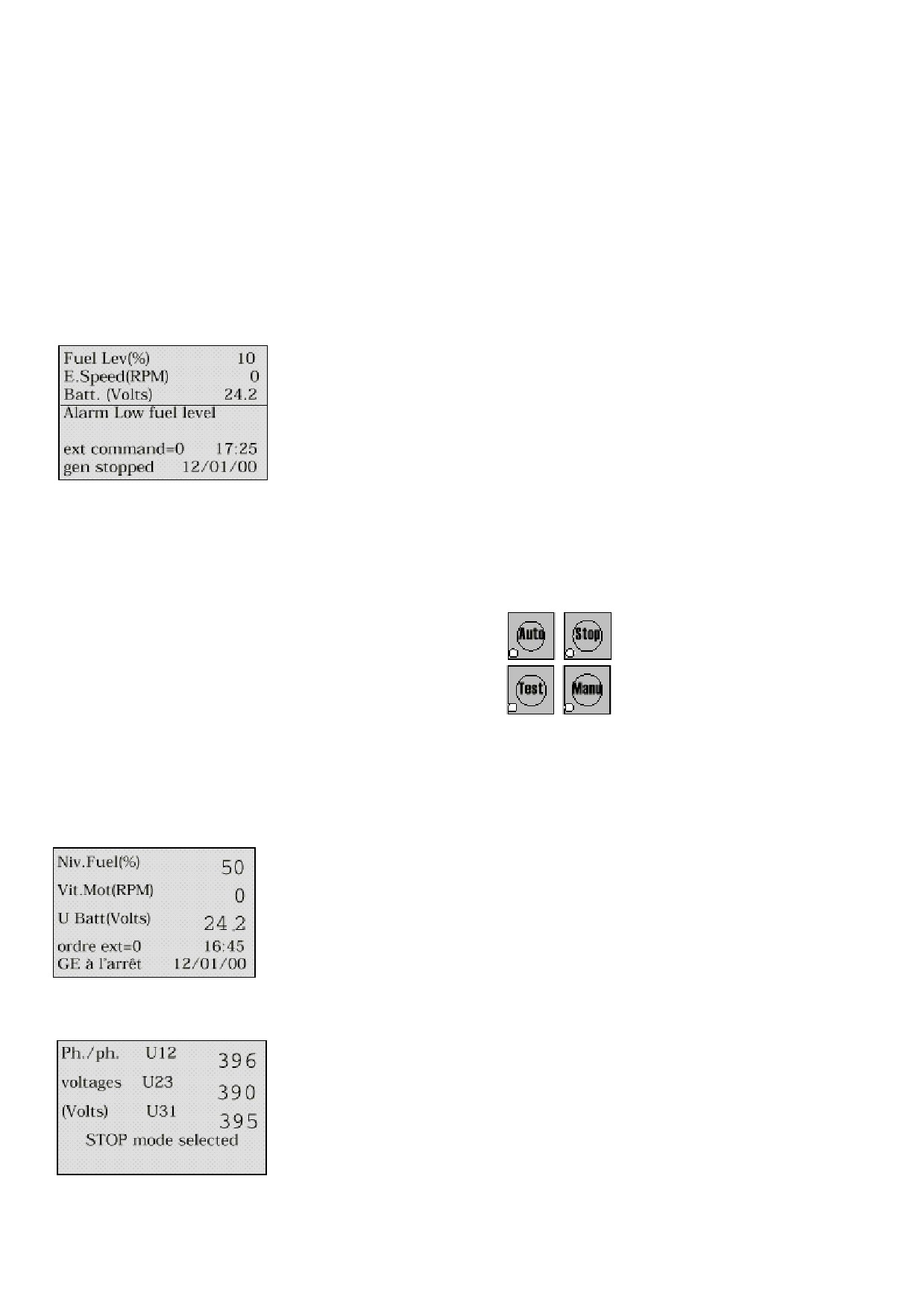

Пример экрана типа ´ОБЗОРª, отображаемого на экране дисплея в режиме Stop:

В этом режиме возникновение любого события (аварийная ситуация, неисправность, внешний приказ, ...)

отображается на экране дисплея. Однако, в режиме Stop автоматический запуск генераторной установки

невозможен.

Если работающая генераторная установка находится в любом из режимов

(Auto, Test, Manu), то нажатие клавиши Stop приводит к ее немедленной

остановке, без охлаждения. При этом на экране дисплея в течение двух секунд

появляется сообщение, что была нажата клавиша Stop (см. изображение

слева).

Примечание: если двигатель оборудован подогревателем охлаждающей

жидкости, этот подогреватель в режиме Stop не работает.

2.2. Режим ручного запуска / Manu Mode

В режиме Manu управление генераторной установкой осуществляется с помощью клавиатуры пульта, т.е.

запуск генераторной установки полностью контролируется оператором.

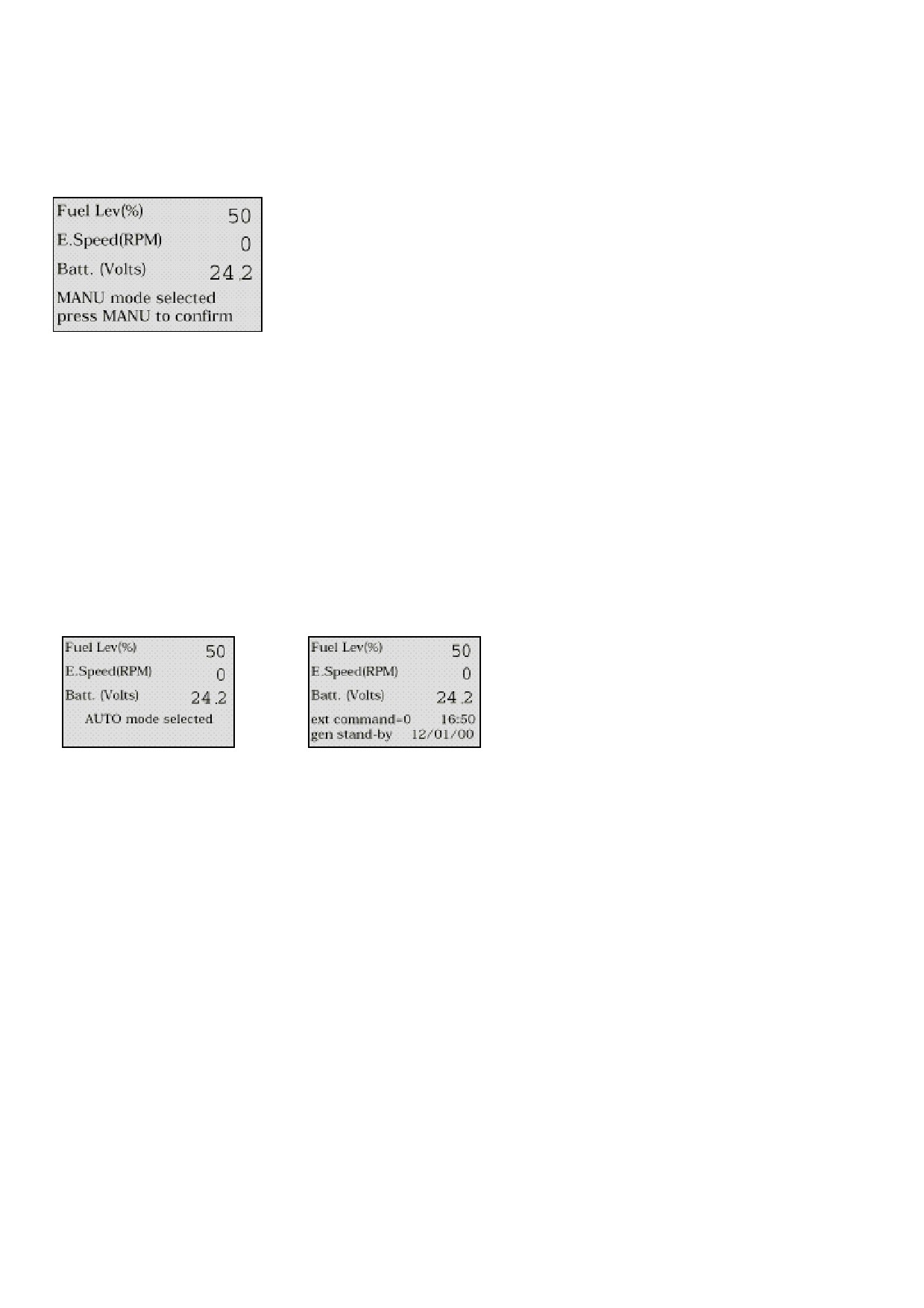

Переход в этот режим может быть осуществлен из режима Stop или Auto. Нажатие клавиши Manu переводит

ДГУ в этот режим и вызывает на экране следующее изображение. При этом на клавише начинает мигать

красный индикатор.

Чтобы подтвердить выбор режима Manu, необходимо нажать клавишу еще раз,

при этом красный индикатор станет гореть непрерывно, а генераторная

установка перейдет в фазу автоматического запуска (см. раздел 17).

Когда красный индикатор мигает

(в ожидании подтверждения выбранного

режима), режим может быть изменен нажатием соответствующей клавиши Stop

или Auto.

Если в течение двух минут повторно не нажать клавишу Manu чтобы

подтвердить выбранный режим, произойдет следующее:

- автоматически установится режим Stop, если ДГУ перед этим находилась в этом режиме.

- автоматически установится режим Auto, если ДГУ перед этим находилась в этом режиме.

В режиме Manu, ATS (автомат ввода резерва) может быть переключен нажатием клавиш 0 и 1, только

если горит зеленый световой индикатор (см. раздел 18). Оператор контролирует переключение ATS и работу

генераторной установки.

Если на экране дисплея появляется информация о внешнем сигнале на запуск ДГУ, MICS Telys

остается в режиме Manu. Только оператор может перевести его из режима Manu в Auto.

2.3. Режим Auto

Переключение в режим Auto может быть осуществлено из режимов Stop, Manu или Test. При нажатии на

клавишу Auto на экране дисплея в течение двух секунд будет отображаться информация, указанная внизу

слева. При этом загорится красный индикатор, расположенный на клавише, затем на экране дисплея появится

изображение, приведенное внизу справа. Это изображение свидетельствует о том, что генераторная

установка переведена в режим ожидания.

В режиме ожидания запуск генераторной установки обуславливается:

1) Логическим статусом изменения на входе ´внешний приказª

2) Активизацией часового механизма, встроенного в MICS Telys (если этот механизм запрограммирован).

Пример: правое верхнее изображение экрана дисплея информирует о состоянии логического входа внешнего

приказа на запуск (обозначение ext command=0 или ext command=1):

- Внешний приказ = 0, запуск не предусмотрен

- Внешний приказ = 1, возможен скорый запуск ДГУ

Когда состояние логического входа внешнего приказа на запуск изменяется с 0 на 1 (для условия 1) или с

неактивизированного на активизированное

(для условия

2), оператору поступает новое сообщение, и

генераторная установка переходит в фазу автоматического запуска (см. раздел 17).

Когда состояние логического входа внешнего приказа на запуск изменяется с 1 на 0 (для условия 1) или с

активизированного на неактивизированное

(для условия

2), оператору поступает новое сообщение, и

генераторная установка переходит в фазу автоматического останова (см. раздел 17).

В режиме Auto переключение ATS происходит автоматически (см. раздел 18).

2.4. Режим Тестирования / Test Mode

Переключение в режим Test возможно только из режима Auto. Если состояние логического входа внешнего

приказа на запуск равно 1, или часовой механизм активизирован, режим Test установить невозможно.

Если состояние логического входа внешнего приказа на запуск равно

0, или часовой механизм не

активизирован, нажатие клавиши Test приводит к выбору этого режима и к появлению на экране дисплея

следующей информации. При этом красный световой индикатор на клавише начинает мигать.

Чтобы подтвердить выбор режима Test, необходимо нажать клавишу еще раз,

тогда световой индикатор на клавише станет гореть непрерывно, и

генераторная установка перейдет в фазу автоматического запуска (см. раздел

17).

Когда световой индикатор на клавише мигает в ожидании подтверждения

выбранного режима, режим может быть изменен путем нажатия клавиши Stop

или Auto.

Если выбор режима Test не подтвержден повторным нажатием клавиши, то

через две минуты автоматически устанавливается режим Auto.

В режиме Test ATS не может быть переключен, так как этот режим ñ режим

работы без нагрузки. Время работы генераторной установки отображается на

экране дисплея в минутах и секундах, обратный отсчет которым ведется

автоматически. По истечении времени, генераторная установка

останавливается без цикла охлаждения, и MICS Telys автоматически

переходит в режим Auto.

Пример экрана дисплея в режиме Test

Осталось две минуты и тридцать секунд до конца работы ДГУ, после чего она остановится, и Telys перейдет в

режим Auto

В этом режиме, если состояние логического входа внешнего приказа на запуск изменится с 0 на 1, или если

активизируется встроенный часовой механизм MICS Telys, на экране дисплея появится сообщение,

извещающее об изменении состояния или активизации часового механизма.

Тогда отсчет времени тестирования прекращается, MICS Telys автоматически переходит в режим Auto, ATS

переключается, и начинается нормальная работа в режиме Auto.

3. Режим засыпания / SLEEP MODE и автоматическое выключение.

MICS Telys снабжен функцией засыпания (sleep mode) и автоматического выключения.

3.1. Режим засыпания / Sleep mode

Режим засыпания возможен, если MICS Telys переведен в режим Stop или Auto, а генераторная установка

находится в режиме ожидания (*). Режим засыпания включается автоматически по истечении заданного

временного интервала, если не произошло каких-либо изменений состояния логических входов, или не

поступило каких-либо команд от компьютера удаленного контроля или с клавиатуры.

В этом случае подсветка выключается, и MICS Telys переходит в режим минимального потребления энергии.

Пример экрана типа ´ОБЗОРª в режиме засыпания.

Сообщения остаются читаемыми.

(*) ДГУ остановлена, отсутствие внешнего приказа на запуск, часовой механизм не активизирован.

Если состояние одного из логических входов системы изменяется

(аварийный сигнал, неисправность,

термостат, внешний приказ, ...), на экране появляется соответствующее сообщение, и включается подсветка.

Подсветка включается также в случае, если нажата какая-либо клавиша на пульте.

Примечание: при появлении аварийного сигнала о повышенном / пониженном напряжении батареи или о

неисправности CAN-шины, подсветка самостоятельно не включается.

3.2. Автоматическое выключение

Автоматическое выключение возможно только в случае, когда MICS Telys находится в режиме Stop. В режиме

Stop, даже при выключенной подсветке, происходит разряд батарей (за счет потребления электроникой), если

генераторная установка не оборудована статическим зарядным устройством.

Чтобы избежать разряда батарей и снизить вероятность неудачного запуска генераторной установки, MICS

Telys автоматически выключается после временной задержки.

После выключения, остаются активизированными внутренние часы. Устройство запоминания сигналов об

авариях и неисправностях, а также об изменениях состояний, не фиксирует изменений.

После автоматического выключения, на MICS Telys вновь может быть подано питание простым

нажатием клавиши ON. При этом инициализация будет происходить при тех же условиях, как и

при первом включении.

После нажатия клавиши ON, MICS Telys автоматически переходит в режим Stop и включает экран типа

´ОБЗОРª (см. раздел 1.7) на том языке, который использовался перед автоматическим выключением. Таким

образом, оператору не нужно вновь выбирать язык и нажимать Esc, чтобы вызвать экран общего вида.

4. Вывод на экран величин электрических параметров

4.1 Величины напряжений

Вывод на экран различных значений переменного напряжения осуществляется последовательным нажатием

на клавишу U/V. Значения выражены в среднеквадратичных вольтах. В зависимости от типа соединения

обмоток генератора переменного тока (тип электрической установки) возможны несколько вариантов вида

экрана:

• Трехфазная схема с нейтралью (3ф.+N)

• Трехфазная схема без нейтрали (3ф.)

• Двухфазная схема (2ф.+N)

• Однофазная схема (1ф.+N)

Примечание: на заводе пульт программируется на одну из вышеперечисленных схем в соответствии с

вариантом соединения обмоток генератора.

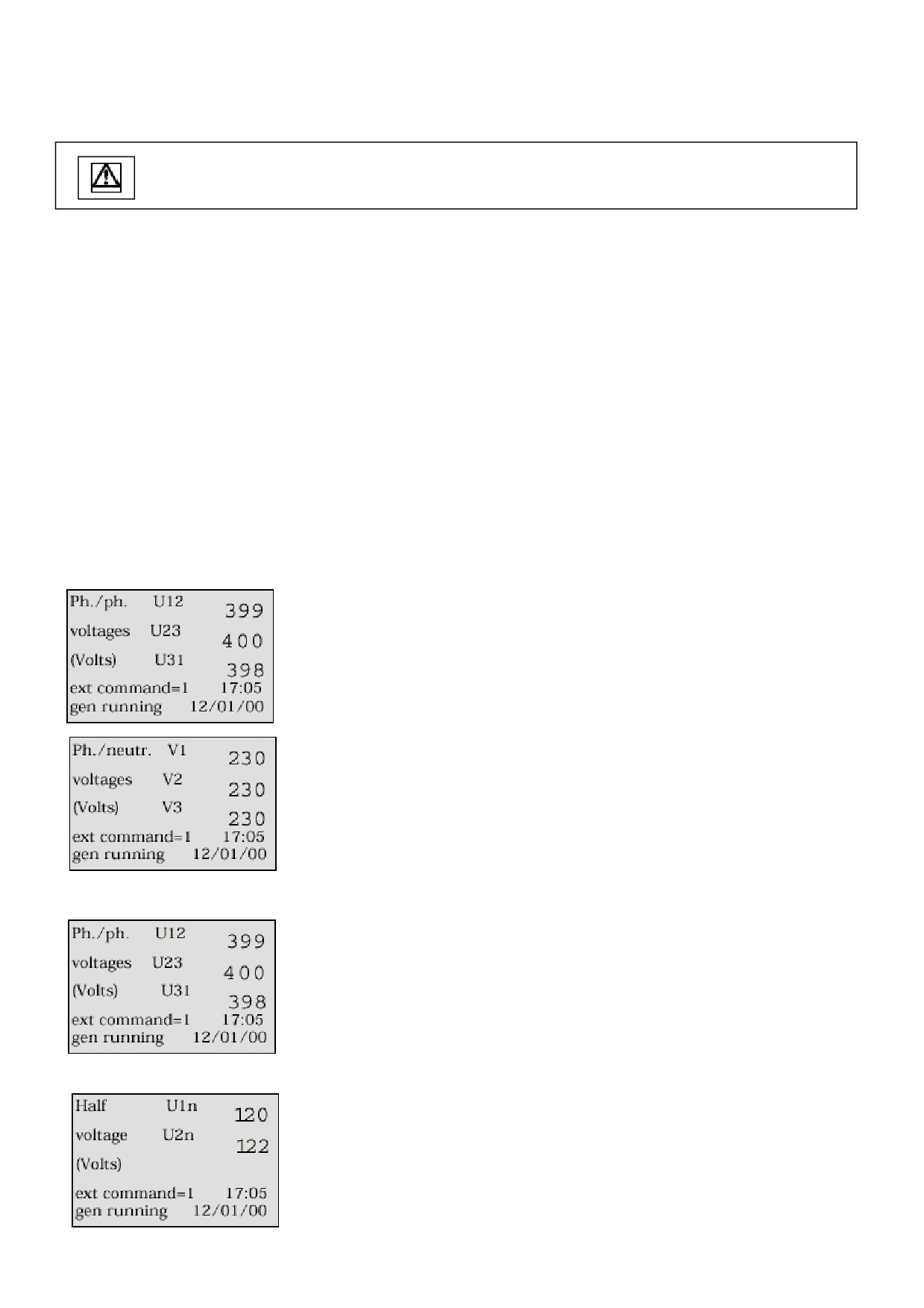

Трехфазная схема с нейтралью (3ф.+N)

• Одно нажатие на клавишу U/V позволяет получить значения трех

межфазных напряжений:

U12= напряжение между фазами 1 и 2

U23= напряжение между фазами 2 и 3

U31= напряжение между фазами 3 и 1

• Повторное нажатие на клавишу U/V позволяет получить значения трех

фазных напряжений:

V1= напряжение между фазой 1 и нейтралью

V2= напряжение между фазой 2 и нейтралью

V3= напряжение между фазой 3 и нейтралью

• Новое нажатие на клавишу U/V выводит на экран первое сообщение и т.д.

Трехфазная схема с без нейтрали (3ф.)

• Одно нажатие на клавишу U/V позволяет получить значения трех

межфазных напряжений:

U12= напряжение между фазами 1 и 2

U23= напряжение между фазами 2 и 3

U31= напряжение между фазами 3 и 1

• Новое нажатие на клавишу U/V не изменяет вида экрана.

Двухфазная схема (2ф.+N)

• Одно нажатие на клавишу U/V позволяет получить два значения

половинных напряжений:

U1n= напряжение между фазой 1 и нейтралью

U2n= напряжение между фазой 2 и нейтралью

• Повторное нажатие на клавишу U/V позволяет получить значение

межфазного напряжения:

U12= напряжение между фазой 1 и фазой 2

• Новое нажатие на клавишу U/V выводит на экран первое сообщение и т.д.

Однофазная схема (1ф.+N)

• Одно нажатие на клавишу U/V позволяет получить значение напряжения

между фазой и нейтралью:

V1= напряжение между фазой 1 и нейтралью

• Новое нажатие на клавишу U/V не изменяет вида экрана.

4.2. Значения токов

Вывод на экран различных значений переменного тока осуществляется последовательным нажатием на

клавишу I. Значения выражены в среднеквадратичных амперах. В зависимости от типа соединения обмоток

генератора переменного тока (тип электрической установки) возможны несколько вариантов вида экрана:

• Трехфазная схема с нейтралью (3ф.+N)

• Трехфазная схема без нейтрали (3ф.)

• Двухфазная схема (2ф.+N)

• Однофазная схема (1ф.+N)

Примечание: на заводе пульт программируется на одну из вышеперечисленных схем в соответствии с

вариантом соединения обмоток генератора.

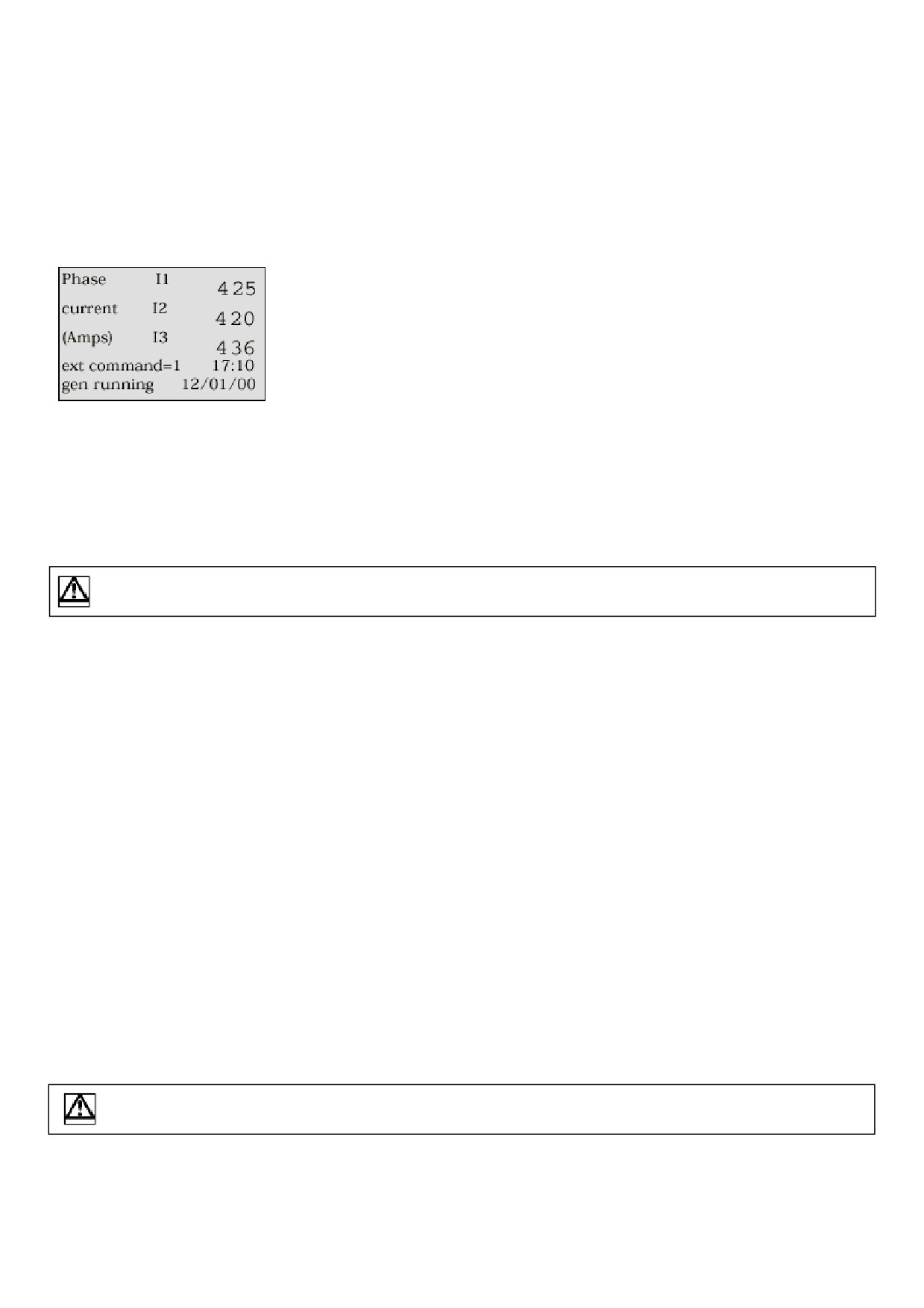

Трехфазная схема с нейтралью (3ф.+N)

• Одно нажатие на клавишу I позволяет получить значения трех фазных

токов:

I1= ток в фазе 1

I2= ток в фазе 2

I3= ток в фазе 3

• Повторное нажатие на клавишу I позволяет получить значение тока в

нейтрали:

• In= ток в нейтрали

Примечание: ток в нейтрали расчитывается векторной суммой трех фазных

токов

• Новое нажатие на клавишу I выводит на экран первое сообщение и т.д.

Трехфазная схема с без нейтрали (3ф.)

• Одно нажатие на клавишу I позволяет получить значения трех фазных

токов:

I1= ток в фазе 1

I2= ток в фазе 2

I3= ток в фазе 3

• Новое нажатие на клавишу I не изменяет вида экрана.

Двухфазная схема (2ф.+N)

• Одно нажатие на клавишу I позволяет получить значения двух фазных

токов:

I1= ток в фазе 1

I2= ток в фазе 2

• Новое нажатие на клавишу I не изменяет вида экрана.

Однофазная схема (1ф.+N)

• Одно нажатие на клавишу I позволяет получить значение фазного тока:

I1= ток в фазе 1

• Новое нажатие на клавишу I не изменяет вида экрана.

4.3. Частота и счетчик моточасов

Вывод на экран частоты тока и суммарного времени наработки установки

осуществляется нажатием на клавишу F/$. Значения выражены соответственно

в Герцах (Гц) для частоты и часах для времени наработки.

Пример экрана типа ´ОБЗОРª вывода значений частоты и времени наработки

установки

Примечание: Суммарное время наработки, выводимое на экран, может достигать 32767 часов. Значение

выражается в полных часах.

5. Вывод на экран параметров двигателя

Вывод на экран параметров двигателя осуществляется последовательным нажатием на клавишу Двигатель.

Может быть отображено три вида экрана. Величины, которые выводятся на экран являются лишь

показаниями измерительных приборов.

Первый экран: одно нажатие на клавишу Двигатель вызывает нижеследующий экран.

• В первой строке указывается уровень топлива в расходном баке,

выраженный в процентах.

• Во второй строке указывается частота вращения коленвала двигателя,

выраженная в об/мин.

• В третьей строке указывается напряжение аккумуляторной батареи,

выраженное в Вольтах.

Второй экран: повторное нажатие на клавишу Двигатель вызывает нижеследующий экран.

• В первой строке указывается давление масла, выраженное в барах.

• Во второй строке указывается температура масла в градусах Цельсия (°C).

• В третьей строке указывается температура охлаждающей жидкости,

выраженная в градусах Цельсия (°C).

Третий экран: очередное нажатие на клавишу Двигатель вызывает нижеследующий экран.

• В первой строке указывается давление масла, выраженное в PSI (фунтах

на квадратный дюйм).

• Во второй строке указывается температура масла, выраженная в градусах

Фаренгейта (°F).

• В третьей строке указывается температура охлаждающей жидкости,

выраженная в градусах Фаренгейта (°F).

• Новое нажатие на клавишу Двигатель вызывает первый экран и т.дÖ

Первый экран появляется по умолчанию при подаче напряжения на MICS Telys (см. параграф 1.7), или при

нажатии на клавишу Esc для выхода из режима просмотра.

• Если не заявлено наличие одного из датчиков (опциональный датчик и/или программированием на

заводе) на экране в строке, предназначенной для данного датчика, будет отсутствовать надпись (см.

экран 1).

• Если поврежден датчик или проводка одного из аналоговых входов, в строке соответствующего датчика

будут отсутствовать цифровые показания (см. экран 2)

Экран 1

Экран 2

6. Светоиндикаторы сигнализации; Тестирование светоиндикаторов

На лицевой панели пульта имеются 15 светоиндикаторов, позволяющих отображать различные состояния,

аварийные сообщения и признаки аварийного останова ДГУ.

8 светоиндикаторов позволяют отображать следующие состояния и аварийные сигналы

Ав. Останов по давлению масла (красный)

ДГУ готова принять нагрузку (зеленый)

Неисправность зарядного генератора

Ав. Останов по температуре ОЖ (красный)

(красный)

Неудачная попытка запуска (красный)

Общая аварийная сигнализация ДГУ

(желтый)

Ав. Останов по превышению частоты

Общая неисправность ДГУ (красный)

вращения (красный)

Все индикаторы обозначены символами, соответствующими ISO. Два последних загораются в мигающем

режиме. Индикатор ´Общая неисправность ДГУª мигает при возникновении любой неисправности, индикатор

´Общая аварийная сигнализацияª мигает при любом аварийном сообщении

Каждая функциональная клавиша голубого цвета (Stop, Manu, Auto, Test) связана со светодиодом.

Функционирование этих светодиодов описано в параграфе 2.

Клавиши 0 и 1 связаны со светодиодом. Функционирование светодиодов описано в параграфе 18.

Клавиша ON связана с одним светодиодом. Этот светодиод отображает наличие напряжения на MICS

Telys (см. параграфы 1.5 и 3.2).

Нажатием на клавишу * все светодиоды загораются на 6 сек. Данная операция возможна лишь при экране

типа ´ОБЗОРª.

7. Контрастность экрана дисплея

Контрастность символов, отображаемых на экране дисплея, может быть отрегулирована с помощью клавиш

" и## :

- Нажатием на клавишу " можно увеличить контрастность экрана;

- Нажатием на клавиш

## , можно ее уменьшить.

Примечание: Уровень контрастности, установленный с помощью клавиш " и ## , не сохранится, если

прекратится питание MICS Telys. Выбранный уровень контрастности может быть сохранен с помощью меню

Contrast (см. раздел 15).

Возможность регулировки контрастности особенно важна, если пульт MICS Telys используется при

температурах -15°C или, например, +60°C.

Если температура выше +60°C, экран дисплея становится очень темным. Поэтому контрастность необходимо

уменьшить.

Когда температура ниже -15°C, экран становится очень светлым, и нужно увеличить контрастность.

8. Отображение на экране дисплея аварийных сигналов и сообщений о

неисправностях

Все аварийные сигналы и сообщения о неисправностях четко отображаются на экране дисплея. Для их

отображения отведены две строки (см. примеры экранов ниже).

8.1. Появление сообщения на экране

При возникновении неисправности или аварийной ситуации, электрические величины и параметры двигателя

отображаются на экране дисплея в уменьшенном виде.

Первый аварийный сигнал появляется на экране на первой из двух строк (экран 1).

Первое сообщение о неисправности появляется на экране на первой из двух строк (экран 2).

Экран 1

Экран 2

Экран 3

Как только на экране 1 появляется второй аварийный сигнал, первый аварийный

сигнал смещается на экране на вторую строку, а новый аварийный сигнал остается на

первой строке (см. экран слева).

(Пример: Alarme Retention Bund) (сигнализация о переполнении сливного бака)

Экран 4

Как только на экране

2 появляется второе сообщение о неисправности, первое

сообщение перемещается на вторую строку, а новое сообщение остается на первой

строке (см. экран слева).

(Пример: Fault Low Fuel Level (останов по низком уровню топлива)

Экран 5

Если на экране 2 появляется аварийный сигнал, сообщение о неисправности остается

на первой строке, а аварийный сигнал помещается на второй строке (см. экран слева).

(Пример: Alarme Low Fuel Level (сообщение о низком уровне топлива)

Приоритет отдан сообщению о неисправности.

Если на экране 3 появится сообщение о неисправности, аварийный сигнал на второй строке исчезнет с

экрана, аварийный сигнал с первой строки переместится на вторую строку, а сообщение о неисправности

займет первую строку.

Если на экране 4 появится третье сообщение о неисправности, сообщение на второй строке исчезнет с

экрана, сообщение, бывшее на первой строке, переместится на вторую строку, а третье сообщение займет

первую строку.

Если на экране 4 появится аварийный сигнал, сообщение, относящееся к этому сигналу, не появится.

Если новый аварийный сигнал появится на экране 5, сообщение, относящееся к этому сигналу, заменит

сообщение об аварийном сигнале на второй строке.

8.2. Удаление сообщений с экрана

Если все сообщения об авариях и неисправностях, отображенные или не отображенные на экране, больше не

действительны

(автовыключатель замкнут, кнопка аварийного останова отжата, логический вход не

активизирован, соединение восстановлено, ...), нажмите клавишу Reset, чтобы удалить с экрана последнюю

запись сообщения о неисправности. Таким же путем удаляются все предшествовавшие записи сообщений.

На следующем примере показаны изменения экрана с двумя отображенными сообщениями и одним не

отображенным, но записанным в память. В порядке появления, эти сообщения были следующими:

- Неисправность шины CAN Модуля 3

- Аварийный останов нажатием кнопки аварийного останова

- Низкий уровень топлива в расходном баке

Эти три сообщения рассматриваются как более не действительные (уровень топлива восстановлен, кнопка

аварийного останова отжата, соединение CAN на модуле 3 восстановлено).

Сообщения о низком уровне топлива и об аварийном останове отображены на

экране. Нажмите Reset чтобы удалить сообщение о низком уровне топлива (сообщение

исчезнет).

Тогда на второй строке появится сообщение о неисправности шины CAN модуля 3

(см. экран слева). Нажмите Reset чтобы удалить сообщение о нажатии кнопки

аварийного останова (сообщение исчезнет).

Тогда сообщение о неисправности шины CAN модуля 3 появится на первой строке

(см. экран слева). Нажмите Reset чтобы удалить и это сообщение

(сообщение

исчезнет).

Больше нет сообщений на экране, но MICS Telys все еще в режиме Stop. Поскольку

все еще присутствует внешний приказ на запуск, оператор должен выбрать режим Auto

чтобы генераторная установка автоматически запустилась вновь.

Аварийный сигнал автоматически исчезнет, как только состояние логического, входа перестанет быть = 1.

9. Отображение на экране сообщений о состоянии

Все сообщения о состоянии работающей генераторной установки и ее вспомогательных агрегатов

отображаются на двух нижних строках экрана дисплея.

Так же, как дату и время, оператор может видеть:

- Выбранный режим работы (Stop, Manu, Auto, Test)

- Логическое состояние входа управления подогревом охлаждающей жидкости

(активизирован или не

активизирован)

- Логическое состояние входа внешнего приказа на запуск (0 или 1)

- Заданные в MICS Telys временные задержки на запуск и останов после пропадания и восстановления

электросети

- Состояния генераторной установки (ДГУ в резерве, остановлена или под нагрузкой)

- Время предпускового подогрева воздуха

- Продолжительность одной попытки запуска двигателя (с указанием номера попытки и номера стартера)

- Временной интервал между двумя попытками запуска, с возможной индикацией состояния свечи подогрева

воздуха

- Отключение стартера (с индикацией номера стартера)

- Время стабилизации по частоте вращения и напряжению

- Разрешение замкнуть контактор ДГУ в режиме Manu

- Задержку переключения ATS: сеть" ДГУ и ДГУ" сеть:, и подтверждение замыкания контакторов сетевого и

ДГУ

- Замыкание и размыкание главного автомата защиты с электрическим приводом.

- Продолжительность работы двигателя без нагрузки с целью охлаждения в режиме Auto

- Продолжительность работы в режиме Test

- Задержку на останов по сигналу о температуре охлаждающей жидкости, о перегрузке или при коротком

замыкании

- Работа ДГУ по команде встроенного часового механизма с указанием порядкового номера команды

Ниже на трех экранах приведены примеры сообщений о состояниях, отображаемых на двух нижних строках.

Период запуска: первая попытка первого стартера

Переключение ATS c ДГУ на сеть через 5 секунд

Охлаждение двигателя: Остановка двигателя в режиме Auto после работы без

нагрузки через 3 минуты и 42 секунды

10. ДОСТУП НА УРОВЕНЬ 1 (просмотр)

Уровень 1 позволяет оператору просматривать различные данные и делать быструю диагностику в случае

какой-либо проблемы, возникшей при работе ДГУ.

Нажатием клавиши M вызывается экран GENERAL показывающий версию программного обеспечения,

заложенного в платы интерфейса CB, CB1 или CB12.

Курсор g мерцает на значке О на первой строке.

Нажмите " чтобы переместить курсор на следующий символ в правой части экрана,

если это возможно, или на следующую строку.

Нажмите## чтобы вернуть курсор на предыдущий символ, если это возможно, или на

предыдущий ряд.

Нажимая " или## , оператор может выбрать нужное меню.

Нажатием клавиши V обеспечивается доступ к выбранному меню (например: меню Outputs).

Меню Control и Config доступны только после набора на клавиатуре определенного кода

Нажмите Esc чтобы вернуться в экран "ОБЗОР" (см. раздел 1.7).

Если не нажимать ни V ни Esc, экран "ОБЗОР" самостоятельно появится через три минуты (см. раздел 1.7).

На экране GENERAL можно выбрать одно из шести меню. Их описание приводится ниже.

- Alarm/Flt (см. раздел 11)

Это меню используется для просмотра списка поступивших аварийных сообщений и сигналов о

неисправности ДГУ с указанием даты и времени события.

- Status (см. раздел 12)

Это меню используется для просмотра списка состояний ДГУ с указанием их даты и времени.

- Inputs (см. раздел 13)

Это меню используется для просмотра состояний всех логических входов плат интерфейса (CB, CB1 или

CB12), установленных на ДГУ, и модулей опций (3 и 4), если они указаны как доступные.

- Outputs (см. раздел 14)

Это меню используется для просмотра состояний всех логических выходов плат интерфейса (CB, CB1 или

CB12), установленных на ДГУ, и модулей опций (3 и 4), если они указаны как доступные.

- Contrast (см. раздел 15)

Это меню используется для изменения контрастности экрана и для сохранения этих изменений.

- Protect (см. раздел 16)

В случае, когда генераторная установка снабжена устройством дифференциальной защиты (с устройством

коммуникации) или устройством постоянного контроля изоляции (с устройством коммуникации), это меню

используется для просмотра регулировок, тока утечки, или сопротивления изоляции.

Примечание: Если нажать клавишу M и удерживать ее в течение трех секунд, вызывается экран GENERAL

(см. раздел 1.6), на котором в любое время можно изменить дату, время или язык диалога. Это можно сделать

только на работающей генераторной установке. При этом все защитные устройства выключения ДГУ

остаются активизированными.

Вообще, для любого меню или подменю, вызванного на экран, если не нажата клавиша V или Esc, через три

минуты появляется экран "ОБЗОР" (см. раздел 1.7).

11. Меню " ALARM/FLT "

После подтверждения с помощью клавиши V, когда курсор g мерцает на значке О строки Alarm/Flt,

высвечивается экран ALARMS/FAULTS (см. ниже).

Этот экран используется для просмотра списка аварийных сигналов и сообщений

о неисправностях, с указанием даты и времени события.

На экране одновременно может быть высвечено до двух аварийных сигналов или

сообщений о неисправностях.

Каждое сообщение состоит из двух строк и включает:

- Порядковый номер (от 1 до 50)

- Время (часы/минуты/секунды) и дату (день/месяц/год)

- Описание аварийного сигнала или сообщения о неисправности

- Звездочку (*) или тире (-) (см. раздел 11.1)

Пятьдесят аварийных сигналов и сообщений о неисправностях могут быть записаны в память интерфейсных

плат CB, CB1 или CB12. Стереть их нельзя. Когда память заполнена (пятьдесят записей), пятьдесят первое

сообщение займет место первой записи и т.д..

На экране сообщения отображаются в режиме реального времени. Если курсор мерцает около цифры 1

(верхняя строка списка), можно увидеть появление на экране нового сообщения. Если курсор мерцает на

какой-либо другой строке, новое сообщение можно прочитать, только нажав на клавишу ## , один или

несколько раз, в зависимости от положения курсора.

- Нажимая клавишу " , можно просмотреть все сообщения, начиная с номера 1, т.е., переходя от более

раннего к более позднему сообщению.

- Нажимая клавишу## , можно просмотреть все сообщения в порядке их поступления, начиная с самого

первого и заканчивая последним сообщением.

- На экране всегда высвечиваются одновременно два сообщения (см. примеры ниже). На левом экране

показаны сообщения с порядковыми номерами 5 и 6. На правом экране показаны сообщения с порядковыми

номерами 6 и 7, вызванные на экран нажатием клавиши " .

11.1. Специальные символы для сообщений о неисправностях

Чуть правее порядкового номера сообщения о неисправности, появляется звездочка или тире, изображение

которых на экране чередуется с изображением курсора.

- Изображение звездочки (*) мерцает в течение всего времени, пока есть неисправность (кнопка аварийного

останова не разблокирована, автомат защиты не взведен, шина CAN разомкнута, и т.д

). Изображение

звездочки пропадает, как только логический вход, связанный с этим сообщением о неисправности, становится

неактивизированным (состояние = 0).

- Тире (-) появляется для того, чтобы известить оператора о том, что необходимо сбросить сообщение о

неисправности путем нажатия на клавишу Reset (см. также раздел 8.2).

11.2. Особенности отображения аварийных сигналов

Если аварийный сигнал непрерывно меняет состояние (переходя с 0 на 1, затем с 1 на 0, и т.д

) с частотой

менее двух минут, он записывается только при первом появлении и только на две минуты. После этого, если

этот сигнал продолжает изменять статус, он записывается еще раз.

Однако, MICS Telys сохраняет отображение сигнала на экране даже если этот сигнал продолжает появляться

и исчезать. Если в период между появлениями вышеуказанного сигнала возникнет другой аварийный сигнал

или сообщение о неисправности, этот первый сигнал будет записан повторно.

11.3. Другие особые случаи

Для всех сообщений о неисправности, которые не вызывают изменения состояния логического входа, замены

звездочки на тире на экране дисплея не происходит.

Физическое устранение такой неисправности не приводит к исчезновению звездочки и появлению тире. Чтобы

удалить звездочку и удалить сообщение о неисправности, нажмите клавишу Reset.

Сообщениями о неисправности, которые относятся к этому специальному случаю, являются:

- Шина CAN модуля 3

- Шина CAN модуля 4

- Низкая частота на выходе электрогенератора

- Высокая частота на выходе электрогенератора

- Низкое напряжение на выходе электрогенератора

- Высокое напряжение на выходе электрогенератора

- Низкое напряжение батареи

- Высокое напряжение батареи

- Неудачная попытка запуска

- Превышение номинальной частоты вращения

- Зарядный генератор

12. Меню ´STATUSª (´СОСТОЯНИЯª)

После подтверждения нажатием на клавишу V, когда курсор g мерцает на значке О рядом с надписью

STATUS возникает экран STATUS (´СОСТОЯНИЯª)

• Данный экран используется для просмотра списка датированных статусных

состояний ДГУ

• На одном экране высвечивается не более двух сообщений о статусных

состояниях ДГУ

В качестве статусного состояния ДГУ может быть зафиксировано любое

нажатие на клавиши, перечисленные ниже:

Выбор режима (Stop, Manu, Auto, Test)

Управление коммутатором нагрузки Сеть/ДГУ (0 и 1) только в режиме

Manu (Ручное управление)

Клавиша ON

Кроме того, в качестве статусных состояний фиксируются случаи автоматического включения (активизации),

автоматического выключения MICS Telys и логическое состояние входа опции N⁰ 20 модуля опций

(отключение систем безопасности ДГУ, норматив французского стандарта на ДГУ NFC61940).

Примечание: учитывается лишь повторное нажатие на клавиши Test и Manu (иначе говоря, подтверждение

выбора режима)

Каждое сообщение состоит из:

Порядкового номера (хронологического) (от 1 до 25)

Времени (часов/минут/секунд) и даты (день/месяц/год)

Описания состояния

Существует возможность регистрации в памяти плат CB, CB1, CB12 до 25 сообщений о состояниях. Данные

сообщения невозможно стереть. После заполнения списка (25 сообщений) появление 26-го сообщения

приводит к стиранию первого зафиксированного сообщения (порядковый номер N⁰25) и т.д.

• Нажатие на клавишу " позволяет просмотреть список состояний в порядке возрастания (от номера 1 до

номера Х, Х- наибольший номер) или, иначе говоря, от последнего зафиксированного сообщения к самому

давнему зафиксированному сообщению.

• Нажатие на клавишу## позволяет просмотреть список состояний в порядке убывания (от номера Х до

номера 1, Х- наибольший номер) или, иначе говоря, от самого давнего зафиксированного сообщения к

последнему зафиксированному сообщению.

• Сообщения высвечиваются попарно с систематическим перекрытием (см. 2 экрана, изображенных ниже).

Экран слева отображает сообщения номер 1 и 2. Экран справа отображает сообщения номер 2 и 3 после

нажатия на клавишу " .

13. Меню ìINPUTSî (ìВХОДЫî)

После подтверждения нажатием на клавишу V, когда курсор g мерцает на

значке О рядом с надписью INPUTS возникает экран INPUTS (´ВХОДЫª)

• Курсор g мерцает на значке О первой строки.

• Нажатие на клавишу " перемещает курсор на следующую строку, за

исключением случая, когда курсор находится на строке Option 4 Module (

Модуль опций 4)

• Нажатие на клавишу ## перемещает курсор на предыдущую строку за

исключением случая, когда курсор находится на строке Main board (CB) (Базовая плата управления)

• Нажатием на клавиши##" оператор устанавливает курсор на компоненты, описание которых желает

вывести на экран.

• Нажатие на клавишу V, когда курсор мерцает на значке О одной из пяти строк позволяет вывести на экран

логическое состояние входов плат интерфейса CB, CB1 или CB120, а также состояние входов двух модулей

опций 3 и 4 в соответствии с принципом, описанным ниже:

Входы пронумерованы на первой строке и курсор g мерцает на входе 1

Две последующих строки определяют логическое состояние (0 или 1), обозначаемое звездочкой (*)

Две последних строки определяют положение курсора и назначение входа

Данный принцип обеспечивает отображение в реальном режиме времени изменения состояния входов

системы.

Содержание плат интерфейса (логические входы)

• Плата CB (11 логических входов)

• Плата СВ1= Плата СВ + опция 1 (11 входов+4 входа)

• Плата СВ12= Плата СВ+опция 1+опция 2 (11 входов+4 входа+12 входов)

Базовая плата (СВ)

Отображение логического состояния входов платы интерфейса СВ или

одиннадцати входов, описанных в разделе ´Технические характеристикиª

Примечание: Данные 11 входов являются также частью входов плат СВ1 и

СВ12

Опция 1 (СВ1/СВ12)

Отображение логического состояния входов, относящихся к опциям области

Опция 1 платы интерфейса СВ1 или четырех входов, описанных в разделе ´

Технические характеристикиª

Примечание: Данные

4 входа являются также частью входов платы

интерфейса СВ12

Опция 2 (СВ12)

Отображение логического состояния входов, относящихся к опциям области

Опция 2 платы интерфейса СВ12 или двенадцати входов, описанных в разделе

´Технические характеристикиª

Модуль опций 3

Отображение логического состояния входов модуля опций

3 или восьми

входов, описанных в разделе ´Технические характеристикиª

Модуль опций 4

Отображение логического состояния восьми входов модуля опций 4.

Данные входы программируются. Название

(описание) каждого входа

изменяется в зависимости от конкретного программирования. По этой причине

название входа не представлено на данном экране.

Отображение входов несуществующей области опций (см. примечания) или

несуществующего модуля опций (подключаемого на заводе), происходит в виде

следующего сообщения, заключенного в двойную рамку.

Пример: система сконфигурирована на базе платы интерфейса СВ12 и модуля

опций 3. Нажатие на клавишу V, когда курсор находится на строке Option 4 Module (Модуль опций 4)

приводит к появлению данного экрана с двойной рамкой

Примечание: определение наличия области опций 1 (платы интерфейса СВ1 и СВ12) и области опций 2

(плата интерфейса СВ 12) происходит автоматически после активизации MICS Telys.

Пример: система сконфигурирована на базе платы интерфейса СВ. Нажатие на клавишу V, когда курсор

находится напротив Option 2 (CB12) приводит к появлению предшествующего экрана.

14. Меню ìOUTPUTSî (ìВЫХОДЫî)

После подтверждения нажатием на клавишу V, когда курсор g мерцает на значке О рядом с надписью

OUTPUTS возникает экран OUTPUTS (´ВЫХОДЫª)

• Курсор g мерцает на значке О первой строки.

• Нажатие на клавишу " перемещает курсор на следующую строку, за

исключением случая, когда курсор находится на строке Option 4 Module (

Модуль опций 4)

• Нажатие на клавишу

#& перемещает курсор на предыдущую строку за

исключением случая, когда курсор находится на строке Main board

(CB)

(Базовая плата управления)

• Нажатием на клавиши##" оператор устанавливает курсор на компоненты,

описание которых желает вывести на экран.

• Нажатие на клавишу V, когда курсор мерцает на значке О одной из пяти строк позволяет вывести на экран

логическое состояние выходов плат интерфейса CB, CB1 или CB120, а также состояние выходов двух

модулей опций 3 и 4 в соответствии с принципом, описанным ниже:

Выходы пронумерованы на первой строке и курсор g мерцает на выходе 1

Две последующих строки определяют логическое состояние (0 или 1), обозначаемое звездочкой (*)

Две последних строки определяют положение курсора и назначение выхода

Данный принцип обеспечивает отображение в реальном режиме времени изменения состояния выходов

системы.

Содержание плат интерфейса (логические выходы)

• Плата CB (7 логических выходов)

• Плата СВ1= Плата СВ +опция1(7 выходов+3 выхода)

• Плата СВ12= Плата СВ+опция 1+опция 2 (7 выходов+3 выхода+2 выхода)

Базовая плата (СВ)

Отображение логического состояния выходов платы интерфейса СВ или семи

выходов, описанных в разделе ´Технические характеристикиª

Примечание: Данные 7 выходов являются также частью выходов плат СВ1 и

СВ12

Опция 1 (СВ1/СВ12)

Отображение логического состояния выходов, относящихся к опциям области

Опция 1 платы интерфейса СВ1 или трех выходов, описанных в разделе ´

Технические характеристикиª

Примечание: Данные

3 выхода являются также частью выходов платы

интерфейса СВ12

Опция 2 (СВ12)

Отображение логического состояния выходов, относящихся к опциям области

Опция 2 платы интерфейса СВ12 или двух выходов, описанных в разделе

´Технические характеристикиª

Модуль опций 3

Отображение логического состояния десяти выходов модуля опций 3. Данные

выходы программируются. Название (описание) каждого выхода изменяется в

зависимости от конкретного программирования. По этой причине название

выхода не представлено на данном экране.

Модуль опций 4

Отображение логического состояния десяти выходов модуля опций 4.

Данные выходы программируются. Название

(описание) каждого выхода

изменяется в зависимости от конкретного программирования. По этой причине

название выхода не представлено на данном экране.

Отображение выходов несуществующей области опций (см. примечания) или несуществующего модуля

опций (подключаемого на заводе), происходит в виде следующего сообщения, заключенного в двойную

рамку.

Пример: система сконфигурирована на базе платы интерфейса СВ12 и модуля

опций 3. Нажатие на клавишу V, когда курсор находится на строке Option 4

Module (Модуль опций 4) приводит к появлению данного экрана с двойной

рамкой

Примечание: определение наличия области опций 1 (платы интерфейса СВ1 и

СВ12) и области опций 2 (плата интерфейса СВ 12) происходит автоматически

после активизации MICS Telys.

Пример: система сконфигурирована на базе платы интерфейса СВ. Нажатие на

клавишу V, когда курсор находится напротив Option 2 (CB12) приводит к появлению предшествующего

экрана.

15. Меню ìCONTRASTî (ìКОНТРАСТî)

После подтверждения нажатием на клавишу V, когда курсор g мерцает на значке О рядом с надписью

CONTRAST возникает экран CONTRAST (´КОНТРАСТª)

• Данный контраст предназначен для регулировки контраста отображаемых

символов. Кроме того, после изменения значения контрастности данный экран

служит для заведения в память измененного значения контрастности для его

сохранения в случае дезактивации MICS Telys.

• Нажатие на клавишу " приводит к усилению контраста

• Нажатие на клавиш

## приводит к уменьшению контрастности

• Усиление или ослабление контраста происходит пошагово от 1 (Ö, 140,

141, 142, …).

• Величина контраста в процессе изменения клавишами "

отображается на экране позволяя таким

образом заметить величину наиболее эффективного значения контраста. Данная величина изменяется в

зависимости от температуры окружающего воздуха.

• Нажатие на клавишу Esc позволяет покинуть данный экран, значение контраста сохраняется в памяти,

появляется экран GENERAL, курсор мерцает на значке О строки Contrast.

16. Меню ìPROTECTî (ìЗАЩИТАî)

Если к плате интерфейса СВ12 подключена защита дифференциального типа (дифференциальное реле) или

устройство постоянного контроля сопротивления изоляции обмоток (CIC) данное меню позволит отобразить

параметры каждого вида защиты. Отображение этих параметров возможно лишь в случае, если реле

(дифференциальное или контроля сопротивления изоляции) снабжены соответствующим устройством

коммуникации.

После подтверждения нажатием на клавишу V, когда курсор g мерцает на значке О рядом с надписью

PROTECT возникает один из двух экранов, представленных ниже, в зависимости от выбранного вида защиты

(заводская конфигурация)

16.1 Дифференциальная защита

Данная функция обеспечивается реле типа ´Resys Mª. Дифференциальная защита используется для режима

нейтрали ТТ (нейтраль заземлена). Когда курсор мерцает на значке О рядом с надписью PROTECT возникает

экран DIFF PROTECTION , изображенный ниже

• Delay Setting определяет задержку на отключение при срабатывании

дифф. реле

• Alarm Relay Status может принимать одно из двух значений 0 и 1 и

определяет физическое состояние реле

• Toroid Connection может принимать одно из двух значений

0 и 1 и

определяет состояние соединений дифференциального тора

• Fault Current величину тока утечки в %

Отображение времени задержки возможно в пределах от 0 до 10 сек.:

в миллисекундах от 0 до 100 мс

в секундах для значений свыше 100 мс

Отображаемая относительная величина тока утечки является ункцией первоначальной регулировки

реле

Пример: реле отрегулировано на 300 мА, ток утечки =150мА, сообщение на экране : 50 %

16.2 Защита при помощи устройства постоянного контроля сопротивления

изоляции обмоток (CIC)

Данная функция обеспечивается реле типа ´Isom ASª. Защита посредством постоянного контроллера

сопротивления используется в режиме нейтрали IT (нейтраль изолирована или соединена с землей через

сопротивление). Когда курсор мерцает на значке О рядом с надписью PROTECT возникает экран CONSTANT

INSUL. CHECK, изображенный ниже

• Insulation Resistor отображает в реальном режиме времени уровень

изоляции цепи

16.3 Особые случаи

В случае, когда пользователь самостоятельно устанавливает дифф. реле или постоянный контроллер

сопротивления отличные от упомянутых выше, MICS Telys не отобразит информацию, поставляемую этими

реле. Доступ в меню Protect станет невозможен.

17. Функционирование ДГУ

17.1 Предпусковой подогрев охлаждающей жидкости

Если двигатель снабжен подогревателем охлаждающей жидкости, подогреватель включится лишь в том

случае, если MICS Telys переведен в режим Auto. Выключение подогревателя происходит двумя способами:

Термостатом, установленным на двигателе

Электромагнитным клапаном отсечки топливоподачи при подаче на него напряжения

• После включения подогревателя на экране появляется сообщение. Данное

сообщение появляется взамен сообщения ext command=0 и наоборот.

• После запуска ДГУ сообщение water heater больше не появляется

17.2 Предпусковой подогрев воздуха на впуске

Некоторые двигатели снабжены свечей накаливания для подогрева воздуха на впуске, облегчающей запуск в

холодных условиях. На заводе осуществляется соответствующее программирование, что позволяет

отобразить активацию входа свечи подогрева в начале всякой попытки запуска (см. экран 1). Длительность

предпускового подогрева регулируется

( программируется на заводе. Подогрев воздуха на впуске

осуществляется также между двумя попытками запуска. Тем не менее длительность подогрева равна

интервалу между двумя попытками запуска (см. экран 2)

экран 1

экран 2

17.3 Управление электромагнитным клапаном останова (отсечки топлива)

Активация клапана останова происходит одновременно с активацией свечи предпускового подогрева или

пускового устройства, после питание на электромагнитный клапан подается постоянно. Питание

прекращается при команде на останов двигателя (нажатие на кнопку Stop, нормальный останов в режиме

Auto, нажатие на кнопку аварийного останова, автоматический аварийный останов по одному из признаков).

17.4 Управление пусковым устройством

• Подача внешнего приказа на запуск

(немедленного или по истечении задержки на кратковременные

перерывы в электропитании) или в конце предпускового подогрева воздуха пусковое устройство включается и

работает установленный (регулируемый) период времени (программируемый на заводе). По истечении

установленного числа попыток запуска если двигатель не запустился появляется сообщение о неудачной

попытке запуска.

• Существует несколько вариантов организации системы запуска (программируется на заводе):

Один электростартер (простая система)

Два электростартера (дублированная система)

Один электрический стартер и один пневматический (дублированная система)

Одновременная работа двух электростартеров (1)

Поочередная работа двух электростартеров (2)

В случае (1) MICS Telys активизирует Х раз выход пускового устройства 1 затем Y раз выход пускового

устройства

2 (Х-число попыток запуска пускового устройства

1 , Y- число попыток запуска пускового

устройства 2).

В случае (2) MICS Telys активизирует поочередно оба выхода пусковых устройств до истечения наибольшего

количества попыток запуска из двух для обоих пусковых устройств (Х и Y).

X= число попыток запуска пускового устройства 1

Y= число попыток запуска пускового устройства 2

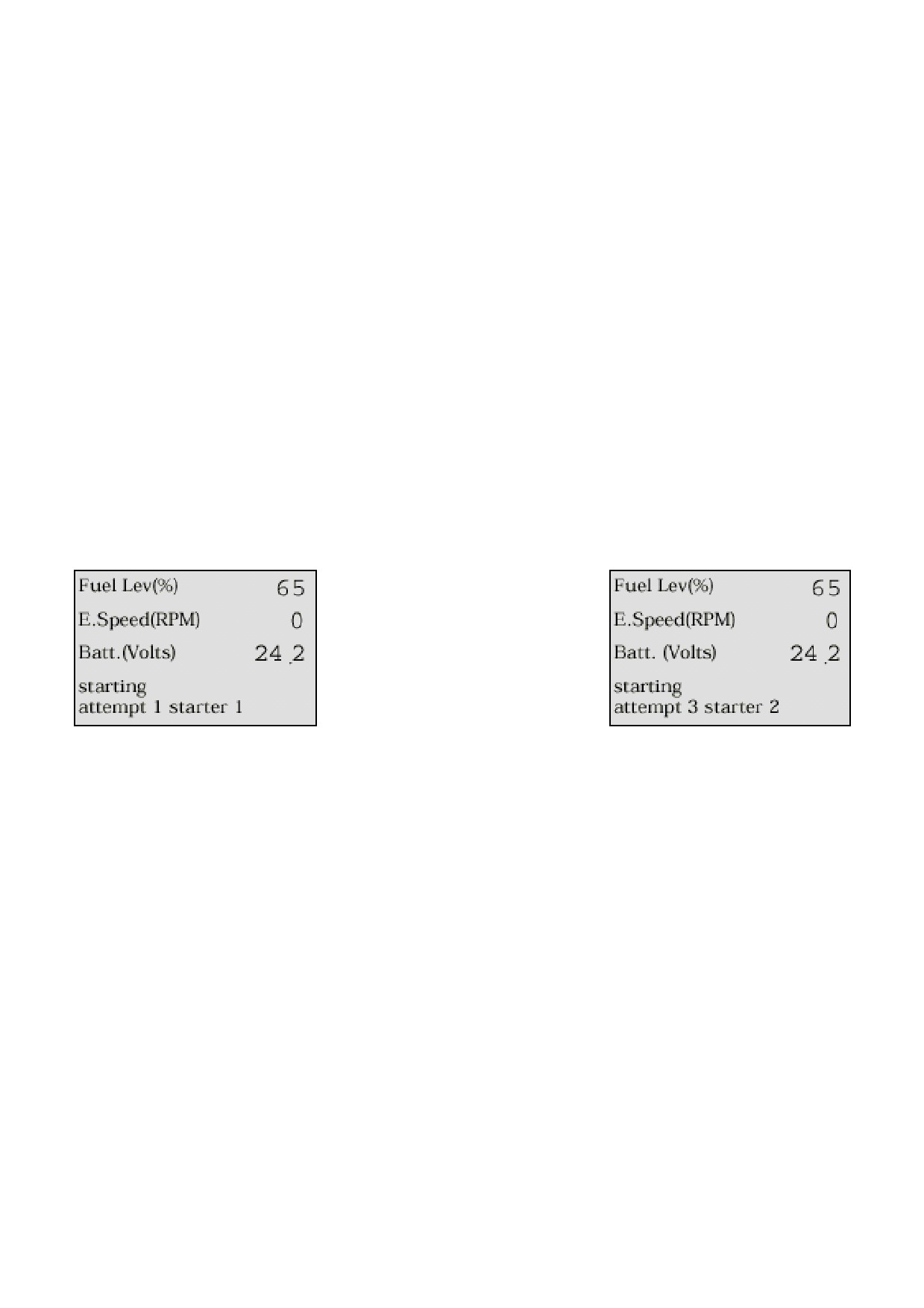

Ниже приведены оба примера, отображающие активацию пусковых устройств.

экран 1

экран 2

17.5 Выключение пускового устройства

Если двигатель запускается, выход управления пусковым устройством дезактивируется по достижении

двигателем регулируемого порога (программируется на заводе):

Для электростартера

Для пневмостартера

17.6 Стабилизация частоты вращения и напряжения

• Стабилизация параметров- нормальное физическое явление в любой системе регулирования. Когда

двигатель достигает порога отключения пускового устройства

(электрического или пневматического)

начинается процесс стабилизации частоты вращения двигателя и выходного напряжения. По истечении

задержки (программируется на заводе) и если достигнуты пороги минимально допустимой частоты и

напряжения загорается зеленый светоиндикатор. Для оператора это значит, что возможно управлять вручную

контакторами источника питания (коммутатора нагрузки) или главным автоматом защиты с механическим

приводом (с электрическим самовзводом). В случае работы в автоматическом режиме Auto от момента

загорания зеленого светоиндикатора начинается отсчет задержки на замыкание контактора ДГУ на нагрузку

(см. параграф 18).

• Если зеленый светоиндикатор не загорается, по окончании одной из четырех задержек появится

аварийный сигнал или сообщение об аварийном останове: по минимально допустимой частоте, максимально

допустимой частоте, минимально допустимому выходному напряжению, максимально допустимому

выходному напряжению.

• Если зеленый светоиндикатор гаснет во время работы ДГУ это означает, что ДГУ вышла за допустимые

пределы по:

Частоте

Напряжению.

В зависимости от конфигурации произойдет либо появление аварийного сообщения, либо аварийный останов.

17.7 Питание нагрузки

• В режиме Auto ДГУ начинает питать нагрузку после замыкания контактора коммутатора нагрузки на ДГУ.

• В режиме Manu при отсутствии коммутатора нагрузки (АВР) ДГУ может питать нагрузку сразу после

загорания зеленого светоиндикатора. В этом случае оператор должен вручную замкнуть главный автомат

защиты ДГУ, установленный на ДГУ.

При работе ДГУ на нагрузку появляется следующий экран.

• Сообщение на нижней строке указывает на то, что установка питает

нагрузку. Величина нагрузки легко устанавливается по величине тока в каждой

фазе.

17.8 Охлаждение и останов двигателя

Охлаждение и останов двигателя происходят тремя различными путями; в режиме Manu; в режиме Auto;

режиме Test.

• В режиме Manu оператор размыкает контактор на ДГУ нажатием на клавишу 0 (при наличии коммутатора

нагрузки (АВР)) или отключает нагрузку вручную размыкая главный автомат защиты ДГУ. Затем оператор

должен дать двигателю поработать вхолостую в течение нескольких минут для охлаждения перед нажатием

на кнопку Stop.

Фаза охлаждения обязательна в режиме Manu

• В режиме Auto по изменению состояния одного из трех условий (См. параграф 2.3) контактор ДГУ

коммутатора нагрузки (АВР) размыкается автоматически, сетевой контактор замыкается после установленной

задержки переключения нагрузки с ДГУ на сеть , двигатель переходит в фазу охлаждения. В конце периода

охлаждения двигатель останавливается, и установка переходит в режим ожидания.

• В режиме Test по истечении времени работы ДГУ в данном режиме (высвечивающемся на экране) ДГУ

останавливается без задержки, без периода охлаждения, поскольку режим Test- режим работы без нагрузки.

Примечание: при возникновении аварийного признака останов двигателя происходит мгновенно или с

задержкой в зависимости от вида признака и программирования.

18. Функционирование коммутатора нагрузки (автомата ввода резерва

АВР)

АВР используется для автоматической коммутации источников электроэнергии, при отсутствии напряжения в

основном источнике (сети).

• В стандартной заводской конфигурации оператор располагает информацией о положении контакторов

АВР на лицевой панели пульта управления (светоиндикаторы клавиш 0 и 1) :

контактор ДГУ замкнут

сетевой контактор замкнут

• Тем не менее если проводка вспомогательных контактов АВР не проложена пользователем,

светоиндикаторы клавиш 0 и 1 загораться не будут и на экране не будут появляться следующие сообщения :

Alarm Mains open

(Сигнал: Сетевой контактор разомкнут)

Alarm Stand-by open

(Сигнал: Контактор ДГУ разомкнут)

• Если пользователь не желает подключать информационные контакты положения контакторов АВР, в

настройки следует внести изменения

(обращайтесь к нашим представителям или в нашу службу

послепродажного обслуживания)

В этом случае никакие сообщения о работе АВР появляться не будут

• Режим работы, описанный ниже, действителен лишь для стандартной гаммы АВР SDMO в стандартной

заводской конфигурации.

18.1 В режиме STOP

Когда MICS Telys переведен в режим Stop сетевой контактор замкнут (сеть присутствует), светоиндикатор

клавиши

0 горит стабильно. Управление сетевым контактором плат интерфейса СВ, СВ1 или СВ12

дезактивировано (контакт замкнут)

• При пропадании сети сетевой контактор размыкается, его вспомогательный

контакт размыкается, возникает экран следующего вида, мигает

светоиндикатор ´Общая неисправностьª.

• На экране появляется сообщение ext command=1 (внешний приказ на

запуск) сразу после активации входа внешнего приказа на запуск.

• Для запуска ДГУ оператор должен выбрать режим Auto.

18.2 В автоматическом режиме AUTO

Когда MICS Telys переведен в режим Auto сетевой контактор замкнут (сеть присутствует), светоиндикатор

клавиши

0 горит стабильно. Управление сетевым контактором плат интерфейса СВ, СВ1 или СВ12

дезактивировано (контакт замкнут).

При пропадании сети сетевой контактор размыкается, его вспомогательный контактор размыкается,

активируется вход внешнего приказа на запуск и возникает один из двух экранов, изображенных ниже

экран 1

экран 2

• Экран 1 означает, что задержка на кратковременное пропадание напряжения в сети равна 0 и, что был

выбран режим запуска тип

( задержка на кратковременное пропадание напряжения в сети,

предустановленная в MICS Telys игнорируется). ДГУ переходит в фазу автоматического запуска

• Экран 2 означает, что ДГУ стартует после задержки на кратковременное пропадание напряжения в сети,

предустановленной в MICS Telys (режим запуска типа 2).

Независимо от вида экрана (1 или 2) на экране высвечивается сообщение Alarm Mains open , светоиндикатор

клавиши 0 мигает, сообщая оператору, что сетевой контактор находится в переходном состоянии. Мигание

прекращается и сообщение исчезает с экрана как только загорается зеленый светоиндикатор.

Примечание: управление размыканием сетевого контактора активизируется во избежание замыкания сетевого

контактора при появлении сети.

• Данный экран задержку переключения нагрузки на питание от ДГУ

• По истечении задержки дается приказ на замыкание контактора ДГУ,

появляется сообщение Stand-by closed

(контактор ДГУ замкнут),

светоиндикатор клавиши 1 загорается, ДГУ питает нагрузку (см. параграф

17.7).

• После исчезновения внешнего приказа на запуск начинается отсчет

задержки на возврат сети (при выборе типа2) и появляется данный экран

• По истечении задержки на возврат сети размыкается контактор ДГУ, гаснет

светоиндикатор клавиши 1

• Появляется сообщение данного экрана, указывающее, что сетевой

контактор замкнется через Х секунд

• По истечении этого времени дается приказ на замыкание сетевого

контактора, появляется сообщение Mains closed (сетевой контактор замкнут),

загорается светоиндикатор клавиши 0, нагрузка питается от сети

Примечание 1: если информация о положении контакторов не поступает,

сообщений об изменении положения контакторов высвечиваться не будет

Примечание

2: в случае выбора режима запуска типа

(без учета задержки на возврат сети,

предустановленной в MICS Telys), сообщение mains return: 00^I60^II(возврат сети) (как на предыдущем экране)

не появляется

18.3 В ручном режиме MANU

• Функционирование коммутатора нагрузки в режиме Manu возможно лишь при горящем зеленом

светоиндикаторе

• Замыкание контактора ДГУ обеспечивается нажатием на клавишу 1. Перед замыканием контактора ДГУ

сетевой контактор разомкнут, светоиндикатор клавиши 0 гаснет и появляется сообщение о переключении

нагрузки от сети на ДГУ. По истечении задержки происходит замыкание контактора ДГУ, появляется Stand-by

closed (контактор ДГУ замкнут), загорается светоиндикатор клавиши 1

• Для размыкания контактора ДГУ оператор нажимает на клавишу 0, контактор ДГУ размыкается мгновенно,

светоиндикатлор клавиши 1 гаснет и появляется сообщение о переключении нагрузки от ДГУ на сеть. По

истечении задержки сетевой контактор замыкается автоматически, появляется сообщение Mains closed,

загорается светоиндикатор клавиши 0.

Состав

1. Состав

• Модуль дисплея (МД)

• Плата интерфейса доступна в трех версиях (СВ, СВ1, СВ12), в зависимости от выбранного пользователем

дополнительного оборудования

• Модуль опций 3 (МО3) и модуль опций 4 (МО4)

• Модульная концепция, позволяющая различные сочетания: от МД+СВ до МД+СВ12+МО3+МО4 (включая

промежуточные варианты)

Примечание: независимо от комбинации компонентов МД необходим

2. Модуль дисплея (рис.2)

• ЖКЭ на 8 строк, 21 знак в строке, со встроенной

подсветкой и регулировкой контраста с клавиатуры

•

28 сенсорных клавиш (2 модели: диаметром 10 и

13)

•

15 светоиндикаторов световой сигнализации

(аварийная сигнализация, аварийные признаки

автоматического останова, состояния, режимы

работы)

• Корпус из поликарбоната, соответствующий

нормам UL, поставляемый с кабелем и коннектором

для подключения к плате интерфейса.

• Размеры 192х144х70

• Быстрая установка при помощи уголков и

барашковых гаек

• Класс защиты IP65 для лицевой панели с

уплотняющей прокладкой и IP20 для внутренних

Рис.2 Модуль дисплея

компонентов

• Дружественный интерфейс человек/машина:

многочисленные сообщения, выводимые на экран,

диагностика, статусные состояния ДГУ,Ö

3. Плата интерфейса (рис.1)

• СВ=Базовая плата

• СВ1=Базовая плата со встроенным комплектом

опций N1

• СВ12=Базовая плата со встроенными комплектами

опций N1 и N2

• Вся электроника заключена в металлический корпус

(основа+крышка)

• Размеры: 435х263х31

Рис.1 Плата СВ12

• Шины напряжений: ГПТ, сеть и шина постоянного

тока интегрированы в плту (см. параграфы 7,8,9 и 13)

•

16-ти битный микропроцессор, различные виды памяти (Flash, RAM и EEPROM), часы реального режима

времени, батарейка для сохранения даты и времени.

• Питание от 9 до 33 вольт постоянного тока и от 6 вольт для компенсации падения напряжения при

запуске.

• Все соединения реализованы с двух сторон полнообъемной печатной электронной платы

4. Входы/Выходы логические/аналоговые

Все входы и выходы предназначены для определенной опции (см. таблицу)

тип

назначение логических входов

СВ

СВ1

СВ12

давление масла

температура охлаждающей жидкости

СилиО

низкий уровень топлива в расходном баке

аварийный останов

СилиО

перегрузка или короткое замыкание

термостат подогревателя охлаждающей жидкости

внешний приказ на запуск

низкий уровень охлаждающей жидкости

положение сетевого контактора

положение контактора ДГУ

тип

назначение логических входов

СВ

СВ1

СВ12

удаленный аварийный останов

температура масла

низкий уровень масла

СилиО

недостаточный подогрев охлаждающей жидкости

СилиО

неисправность статического зарядного устройства

СилиО

срабатывание дифф. защиты или контроллера изоляции

наличие дифф. реле

наличие постоянного контроллера изоляции

размыкание АЗС вентилятора удаленного радиатора

низкий уровень жидкости в удаленном радиаторе

СилиО

размыкание АЗС топливоподкачивающего насоса 1

СилиО

сливной бак

внешний резервуар CF80

СилиО

низкий уровень топлива во внешнем резервуаре

тип

назначение логических выходов

СВ

СВ1

СВ12

управление электромагнитным топливным клапаном останова

управление пусковым устройством 1

управление свечей подогрева воздуха на впуске

управление подогревателем охлаждающей жидкости

управление звуковым сигналом (общая неисправность)

управление сетевым контактором

управление контактором ДГУ

управление воздушным клапаном останова

управление вторым пусковым устройством

управление электроприводом жалюзи

управление топливоподкачивающим насосом 1

удаленный контакт контроллера изоляции

тип

назначение аналоговых входов

СВ

СВ1

СВ12

Ω

значение давления масла

Ω

значение температуры охлаждающей жидкости

Ω

значение уровня топлива в расходном баке

Ω

значение температуры масла

тип

специфический вход/выход

СВ

СВ1

СВ12

аналог.

возбуждение зарядного генератора

Примечание: выбор Аварийный сигнал или аварийный останов осуществляется программированием

Обозначения: С-аварийный сигнал, О-аварийный останов, У-управление, Т-транзистор, Р-реле, Ω- резистор.

5. Модули опций 3 и 4 (МО3 и МО4)

• Корпус модулей, размеры: 160х90х58

• Специфическое для каждого модуля программирование (переключатели)

•

8 фиксированных входов и 10 программируемых выходов МО3 для сообщений на контактах с нулевым

потенциалом

•

8 входов и 10 выходов программируемых на МО4 на 20 предустановленных опций

Вход: ток ГПТ

•

4 провода, неизолированный вход, на токовом трансформаторе на 5 А во вторичной обмотке (не встроен в

электронный блок)

• Измерения в среднеквадратичных действующих значениях

• Диапазон измерений: от 60 до 5000 А

7. Вход: напряжение ГПТ

•

4 провода (3ф+нейтраль), неизолированный вход, со встроенной силовой шиной 12,5А-500В переменного

тока на 50 и 60 Гц

• Измерения в среднеквадратичных действующих значениях

• Измерение частоты на фазе 1 для вывода на экран и определения начала разносного режима.

8. Вход: напряжение сети 1

•

4 провода (3ф+нейтраль), неизолированный вход, со встроенной силовой шиной 12,5А-500В переменного

тока на 50 и 60 Гц

• Напряжение и частота не измеряются

9. Вход: напряжение сети 2

•

2 провода (фаза+нейтраль), неизолированный, со встроенной силовой шиной 10А-240В переменного тока

на 50 и 60 Гц

• Напряжение и частота не измеряются

10. Вход: зарядный генератор

• Возбуждение и неисправность зарядного генератора

• Нарушение последовательности запуска при повреждении программного обеспечения.

11. Коммуникация

• Серийный порт RS485 с протоколом передачи данных J-Bus

•

9-ти штырьковй разъем SUB-D

•

Возможность мониторинга по местной линии (до 1000м)

•

Возможность удаленного мониторинга через телефонную сеть и 2 модема (свыше 1000м)

•

Программное обеспечение мониторинга (опция)

12. Шина CAN

• Связь платы интерфейса с модулем (модулями) опций

• Стандартно используется версия 2.0b протокола CAN, разъем SUB-D (9-ти штырьковый) обеспечивает

питание модуля (постоянное напряжение)

•

1 разъем на платах СВ и СВ1, 2 разъема на плате СВ12

13. Электрическая защита платы

• Fn, F1, F2, F3 ñ плавкие предохранители 12,5А-500 В шины генератора

• Защита шины сети обеспечивается АЗС, размещенном в АВР

• F5- плавкий предохранитель 10А шины постоянного тока

• F7- плавкий предохранитель 2,5А с временной задержкой платы интерфейса

• F6- плавкий предохранитель 1А с временной задержкой МО3

• F8- плавкий предохранитель 1А с временной задержкой МО4 (только для платы СВ12)

14. Соединения

• Многоштырьковые разъемы (от 2 до 15), исключающие неправильное подключение

• Число разъемов зависит от платы

• Назначение каждого разъема строго определено

15. Опции программирования

• Множество возможностей по программированию

• Просмотр и/или программирование через коды доступа

16. Опции, подключаемые к плате интерфейса

обозначение опции

СВ

СВ1

СВ12

внешний приказ на запуск

разъем для подключения оборудования для автоматического режима

работы+ внешний приказ на запуск

подключение сети 3ф+н или 1ф+н

зарядное устройство батареи (3 номинала)

подогреватель охлаждающей жидкости (3 номинала в зависимости от U

сети)

Звуковой сигнал

RS 485 для мониторинга

подключение МО3 к шине CAN

дополнительный набор опций двигателя (9 опций) (*)

жалюзи с электроприводом (перем. или постоянный ток)

антиконденсационный подогреватель

топливный насос (1 или 3ф) (управление и мощность)

удаленный радиатор (низкий уровень ОЖ и АЗС)

дифф. защита и управление катушкой MX

контроллер изоляции с сигнализацией и управление катушкой MX

управление топливным насосом (CF80, низкий уровень, сливной бак)

AMPG с опциональным портом RS 485

соединительный кабель шины CAN МО4 с платой

набор из трех аварийных сообщений (ДМ, ТОЖ, ТМ) и МО4

(*) индикация и аварийный останов по температуре масла, низкому уровню масла, недостаточному подогреву,

аварийные сигналы, давление масла, температура охлаждающей жидкости, температура масла, управление

воздушным клапаном останова, управление вторым пусковым устройством.

17. Реле выходов

• Максимальное коммутируемое напряжение: 250 В переменного тока (277 В для *)

• Выходы управления контакторов сетевого и ДГУ: 4,9 А, 1500 ВА мощность на размыкание при cos ϕ=0,7

• Выходы жалюзи с электроприводом: 500 мА и сигнал контроллера изоляции: 1А

• Выход управления катушкой MX (*): 4,9 А (опциональное реле на базовой плате)

18. Транзисторы выходов

• Выходы защищены от короткого замыкания

• Выход электромагнитного топливного клапана останова/ освещение пульта: 700мА

19. Прочее оборудование

• Разъем С14/С15, выбор напряжения вспомогательных устройств

• Переключатель С7, подстройка сопротивления конца кабеля RS 485

• Переключатель Р3, подстройка сопротивления конца шины CAN

• Переключатель выбора опции VDE

20. Внешние условия и нормы

• Рабочая температура: -15 °С +60 °С

• Температура хранения: -20 °С +70 °С

• Ударопрочность: IK01, виброустойчивость CEI68-2-6

• Функционирование в условиях соляного тумана: 96 часов по EN68011-2-11

• Влажность воздуха: 95% при 45°С.

• Электромагнитная совместимость:

общие нормы EN50081-2 и EN50082-2

излучение EN61000-4.2, EN6100-4.3, EN61000-4.4, EN61000-4.6, EN61000-4.8, ENV50201

• Маркировка CE, соответствие UL, CSA.
