BOMAG ГРУНТОВЫЕ КАТКИ 40-Й СЕРИИ. Обзор

Кто хочет строить дороги, создавать
ландшафты или реализовывать иные
проекты земляных работ, тот, прежде
всего, должен овладеть одним навыком
– технологией процесса уплотнения. А
для того, чтобы Вы могли добиваться
наилучших результатов, мы строим са-
мые лучшие машины. От компактного,
маневренного до мощного грунтового
катка массой 28 тонн. Вот уже на про-
тяжении более 60 лет история BOMAG
считается неотъемлемой частью исто-
рии строительства дорог и уплотнитель-
ной техники.

Грунтовые катки фирмы BOMAG уста-
навливают стандарты. Благодаря на-
шим «ноу-хау» мы являемся двигате-
лем и генератором инноваций для всей
отрасли. Фирма BOMAG разработала и
представила на рынке целый ряд тех-
нологий – начиная от систем изме-
рения и управления уплотнением (та-
кие как VARIOCONTROL, BCM 05 или

TERRAMETER), и заканчивая технология-
ми по снижению эксплуатационных рас-
ходов (например, ECOMODE и ECOSTOP).

Наши эксперты и наши партнеры в бо-
лее чем 120 странах мира окажут Вам
любую поддержку – начиная от оснаще-
ния машин и заканчивая участием в ре-
шении самых трудных задач.

Нашим инновационным потенциалом
мы обязаны 2500 сотрудникам по все-
му миру, их активной работе и уникаль-
ному опыту. Все это составляет имен-
но те «ноу-хау», благодаря которым мы
занимаем ведущие позиции на мировом
рынке. Это также обеспечивается без-
условным признанием нашего качества,
проявляющего уже на стадии разработ-
ки продукта и во время производства,
подкрепленного квалификацией наших
сотрудников и обслуживанием, гаран-
тирующим оптимальную поддержку на
месте проведения работ.

НАШ СЛЕД В МИЛЛИОН
КИЛОМЕТРОВ.

2

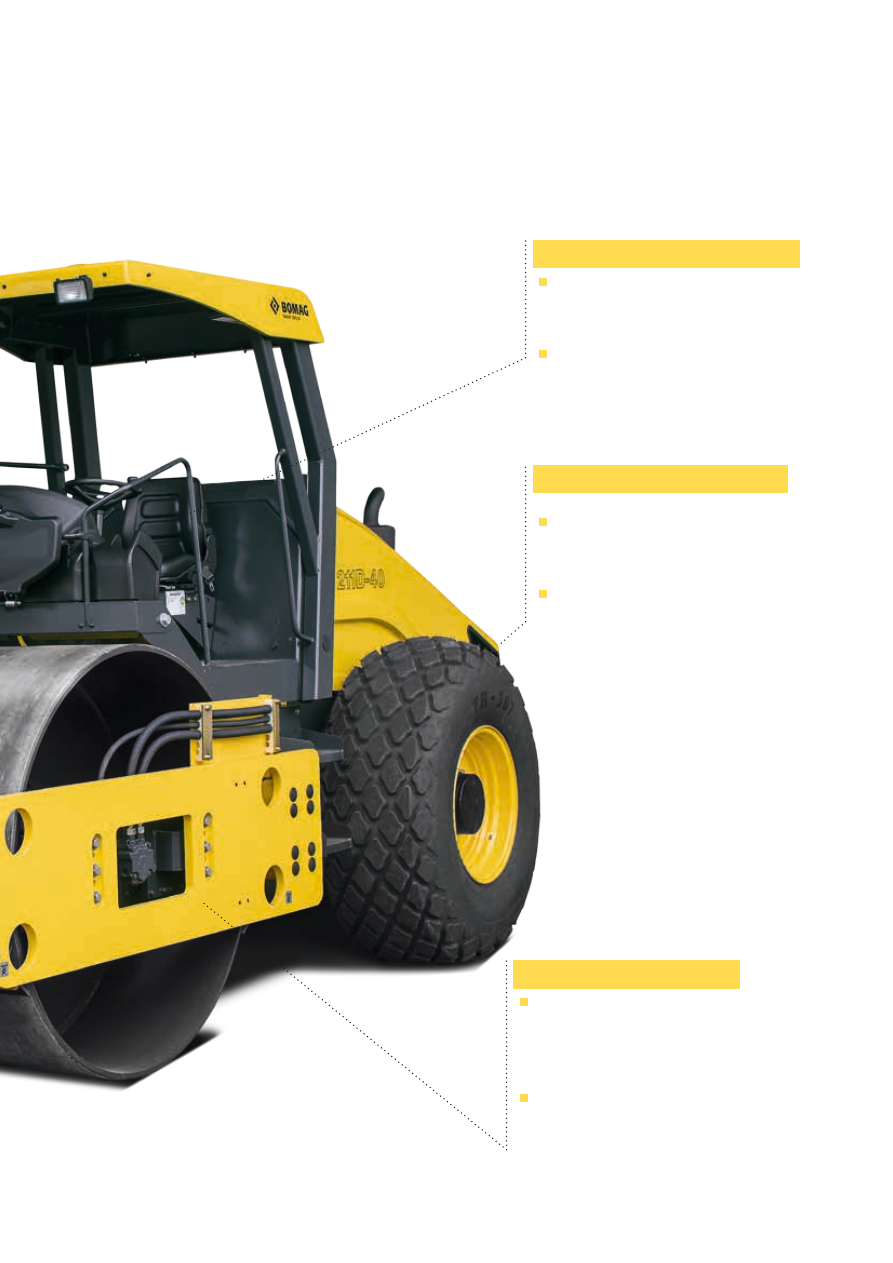

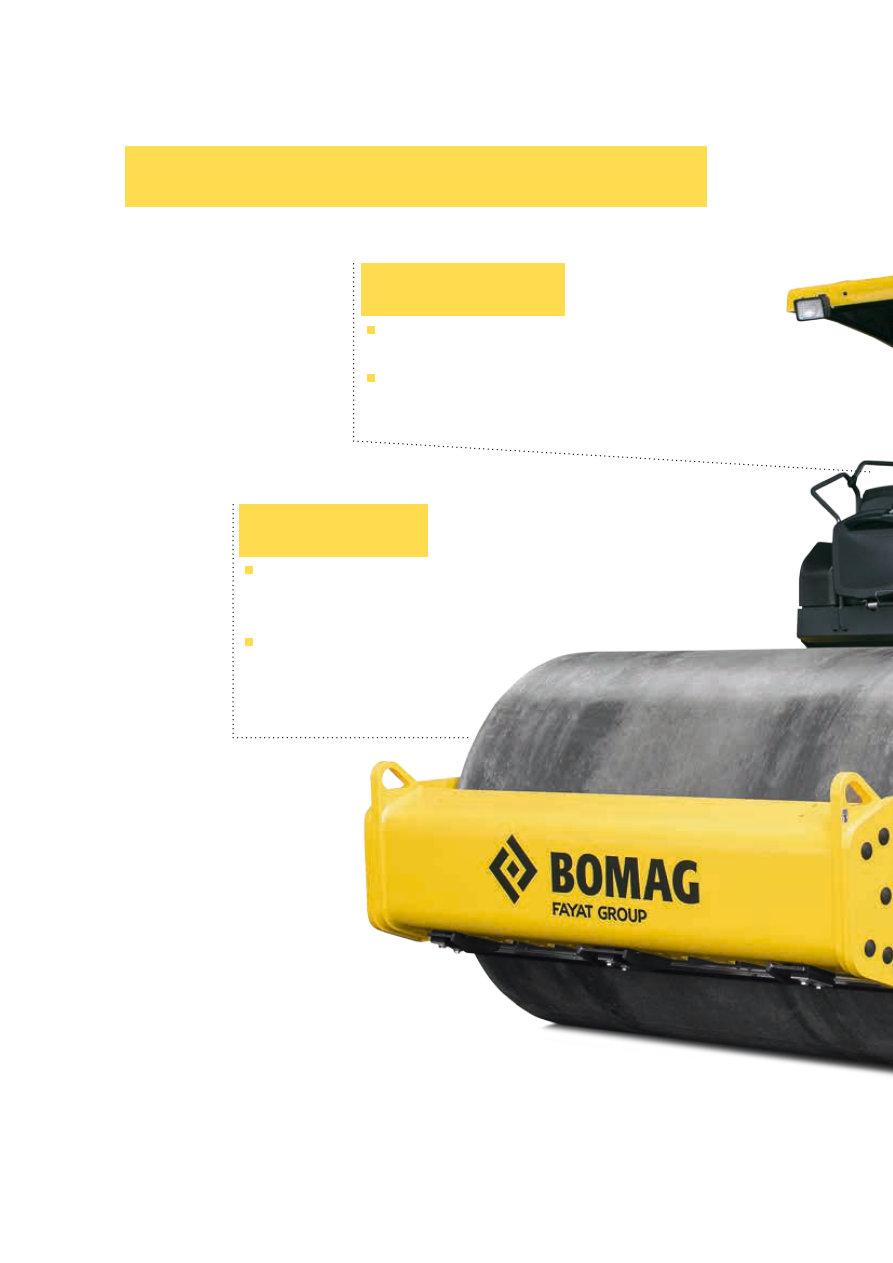

МОЩНО, НАДЕЖНО И ДОЛГОВЕЧНО.

Один выключатель.
Одна функция.
Отсутствие длительных
периодов приобретения
трудовых навыков.

Высокие амплитуды для
максимального действия
в глубину.
Универсальное
применение благодаря
просто монтируемой
сегментной обшивке.

ПРОСТАЯ КОНЦЕПЦИЯ
УПРАВЛЕНИЯ

ВИБРОСИСТЕМА:
СИЛЬНОЕ «СЕРДЦЕ»

Отсутствие проведения смазочных
работ – необслуживаемое
шарнирное сочленение.
Доступное расположение всех
компонентов.

Использование в экстремальных
условиях – без проблем для
температуры окружающей среды
до 54°С.
Великолепная способность
преодолевать подъем крутизной
до 54 %.

Измерение и документирование в
режиме реального времени благодаря
измерительной технике BOMAG E

VIB

.

Избежание ненужных проходов.

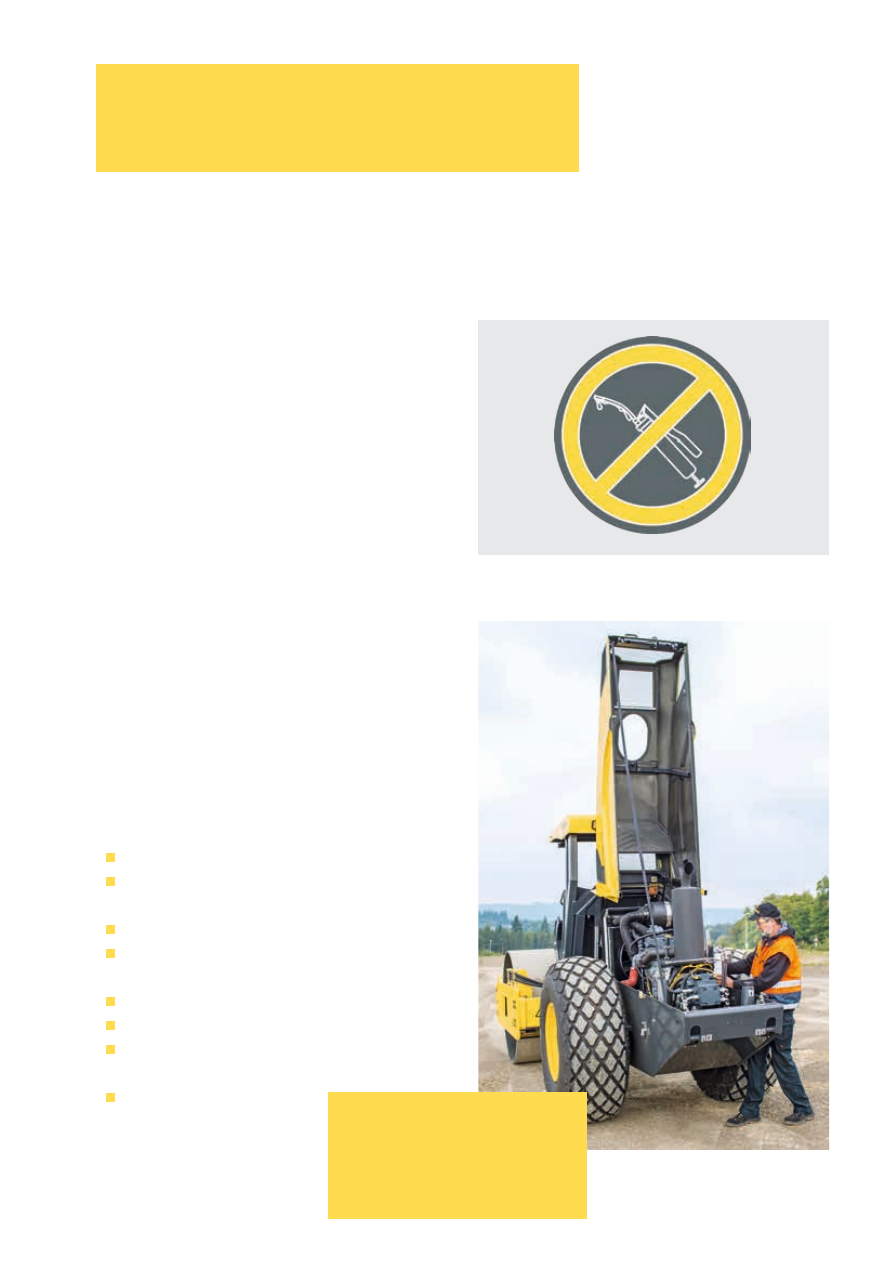

ПРОСТОТА ОБСЛУЖИВАНИЯ

ПРОЧНАЯ КОНСТРУКЦИЯ

ЭФФЕКТИВНОЕ УПЛОТНЕНИЕ

Грунтовые катки фирмы BOMAG намечают новый рубеж в уплотнении грунта. В разработке 40-й серии
заключен весь «ноу-хау» и опыт лидера на мировом рынке. И результат не заставил себя ждать: На-
дежная техника и низкие эксплуатационные расходы. Одним словом: Грунтовые катки фирмы BOMAG
устанавливают стандарты.

НАДЕЖНАЯ ТЕХНИКА.

6

Грунтовые катки играют важную роль в процессе строительства. Их работа в прямом смысле слова
создает прочную основу для последующих строительных мероприятий. Компромиссы здесь неумест-
ны. Поэтому грунтовые катки фирмы BOMAG последовательно воплощают на стройплощадке все тре-
бования высококачественной техники.

БЕЗ КОМПРОМИССОВ.

   Рентабельность: Низкие затраты на кубический

метр. Грунтовые катки фирмы BOMAG показывают
эффективность работ по уплотнению грунта.

   Мощность: Максимальное уплотнение с высокими

сосредоточенными нагрузками и амплитудами.

   Стабильное качество: Без компромиссов – катки

BOMAG прослужат долго.

   Неприхотливость: Управление и EasyService.
   Долговечность: Терпимый к качеству топлива,

удовлетворяющий нормам TIER2 двигатель, надеж-
ный капот, высококачественные компоненты.

   Надежность: При сильной ли жаре или в жутком

холоде: Система охлаждения фирмы BOMAG и
многие другие детали не подведут.

   Инновация: E

VIB

-плотномеры обеспечат больше

надежности и эффективности.

   Универсальность: Широчайший выбор опций.

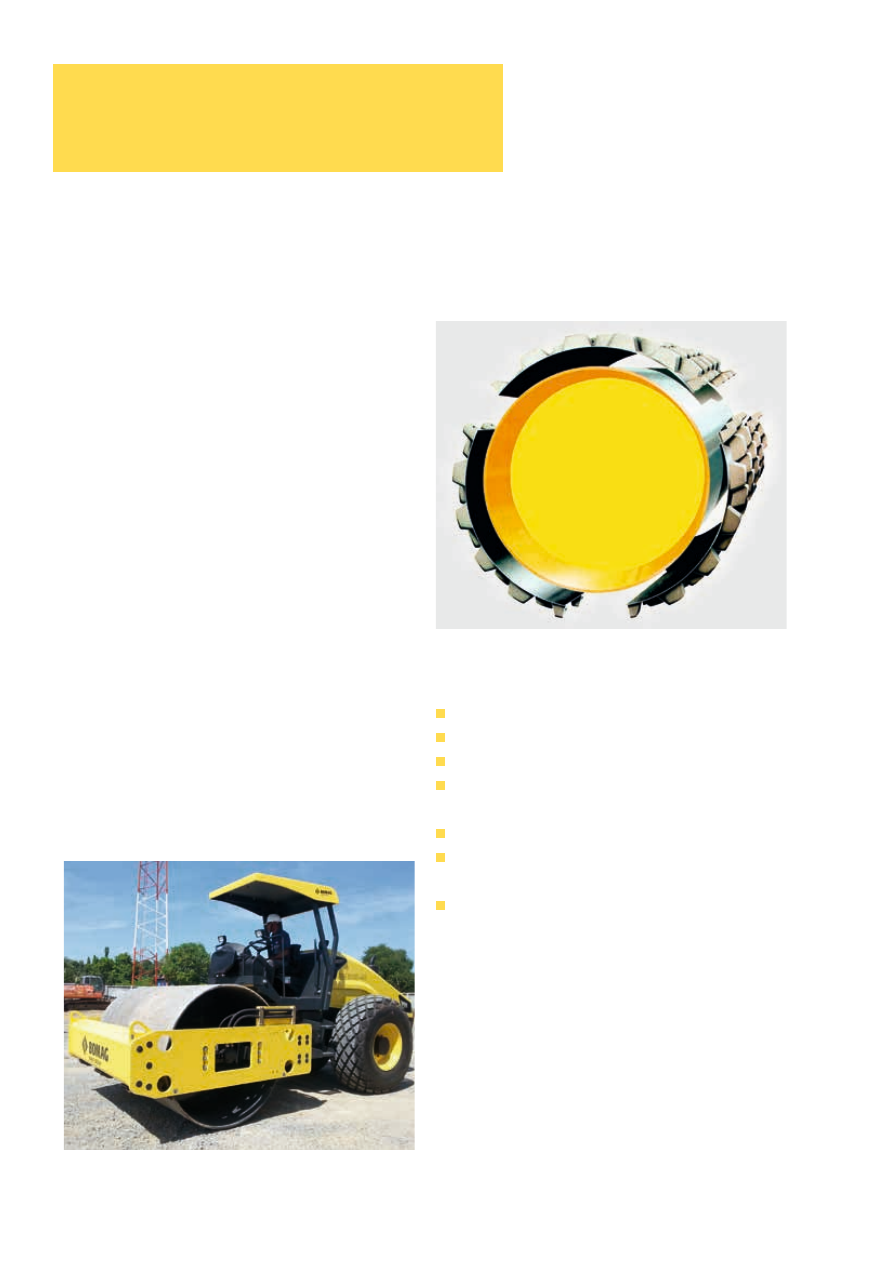

ВАЛЕЦ И РАМА:
НАДЕЖНО И ПРОДУМАННО.

Валец соответствует всем требованиям, необходимым на строительной площадке. У BOMAG есть нуж-
ное решение для любого требования.

ПРЕИМУЩЕСТВА С ПЕРВОГО ВЗГЛЯДА:

   Скошенные кромки вальца
   Два скребка
   Контактные скребки (опционально)
   Обширное свободное пространство между вальцом

и рамой

   Сменные наконечники для зубьев скребков
   Трехкомпонентная сегментная кулачковая обечай-

ка для оптимального согласования

   Монтаж обечаек без необходимости демонтажа

рамы

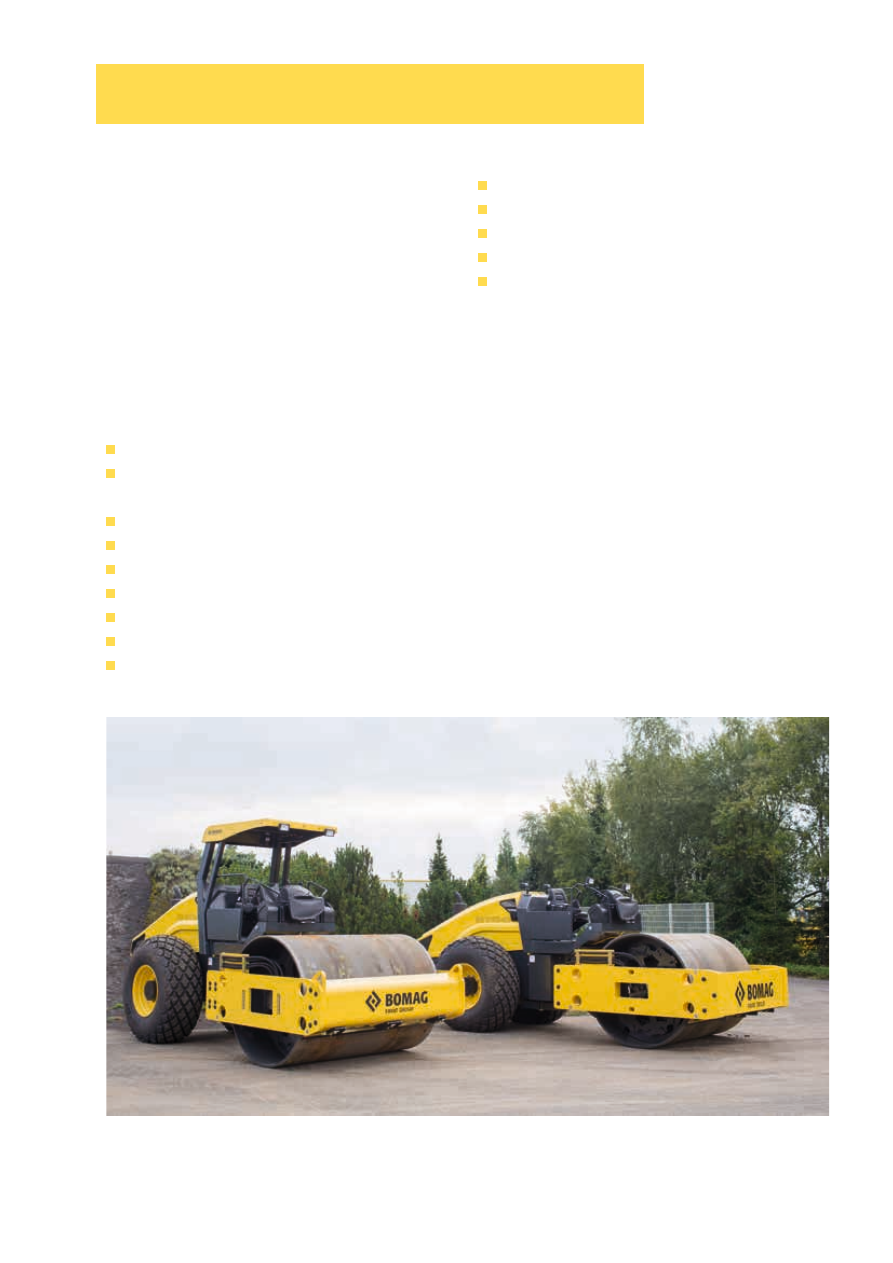

Простота монтажа: Трехкомпонентный сегментный валец.

Обычный гладкий валец имеет массу положительных
свойств:  Кромки  скошены  для  обеспечения  гладкой
поверхности.  Чистоту  вальца  обеспечивают  сдвоен-
ные скребки. Для особых задач применяются контакт-
ные скребки.

Кулачковый  валец  моделей  PD  подходит  для  уплот-
нения  связанных  грунтов.  Проникновение  кулачков
глубоко  в  грунт  обеспечивает  мощное  разминание.
Обширное  свободное  пространство  между  вальцом
и  рамой  препятствует  забиванию.  Профиль  зубьев
скребков сводит к минимуму потери при трении. На-
конечники изготовлены из износостойкой стали и мо-
гут быть заменены по отдельности.

Гладкие  вальцы  можно  легко  переоборудовать  в  ку-
лачковые  при  помощи  обечаек.  Таким  образом  су-
щественно  расширяется  спектр  применения.  Трех-
компонентная  форма  гарантирует  оптимальное
согласование  и  простой  монтаж.  Сегменты  устанав-
ливаются в кротчайшее время без необходимости де-
монтажа рамы.

8

Гладкий валец при
использовании на
песчаном грунте.

9

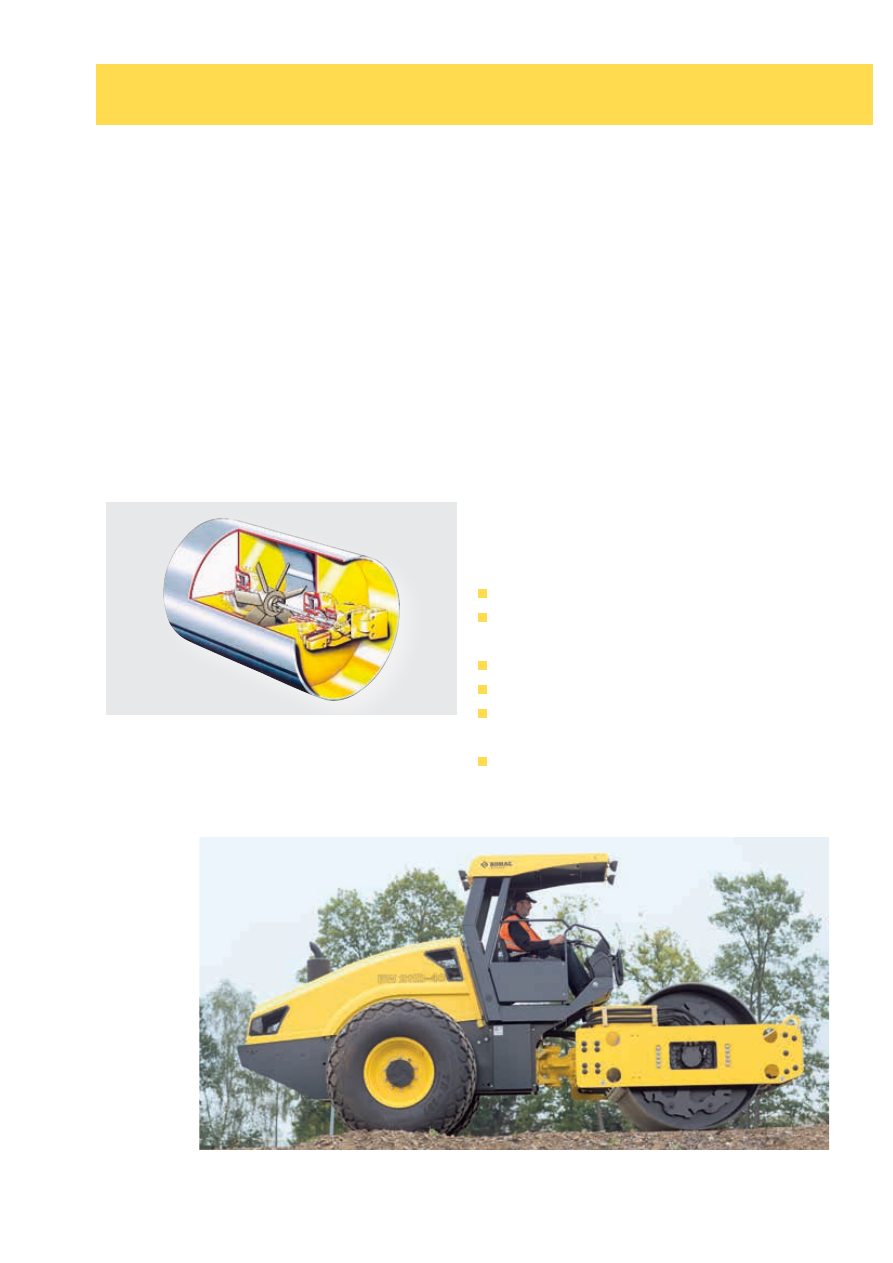

ВИБРОСИСТЕМА: СИЛЬНОЕ «СЕРДЦЕ».

Все грунтовые катки фирмы BOMAG 40-й серии имеют
две амплитуды и две частоты. Высокие амплитуды до
2,2 мм и точное согласование параметров центробеж-
ной силы, колеблющаяся масса и дополнительная на-
грузка обеспечивают оптимальное действие в глубину
и  производительность  уплотнения.  Это  результат  50
летнего  опыта  лидерства  в  технологии.  Разумеется,
эксцентрики фирмы BOMAG чрезвычайно долговечны
и не требуют трудоемкого обслуживания. Их встроен-
ное  вентиляторное  охлаждение  максимально  увели-
чивает срок службы.

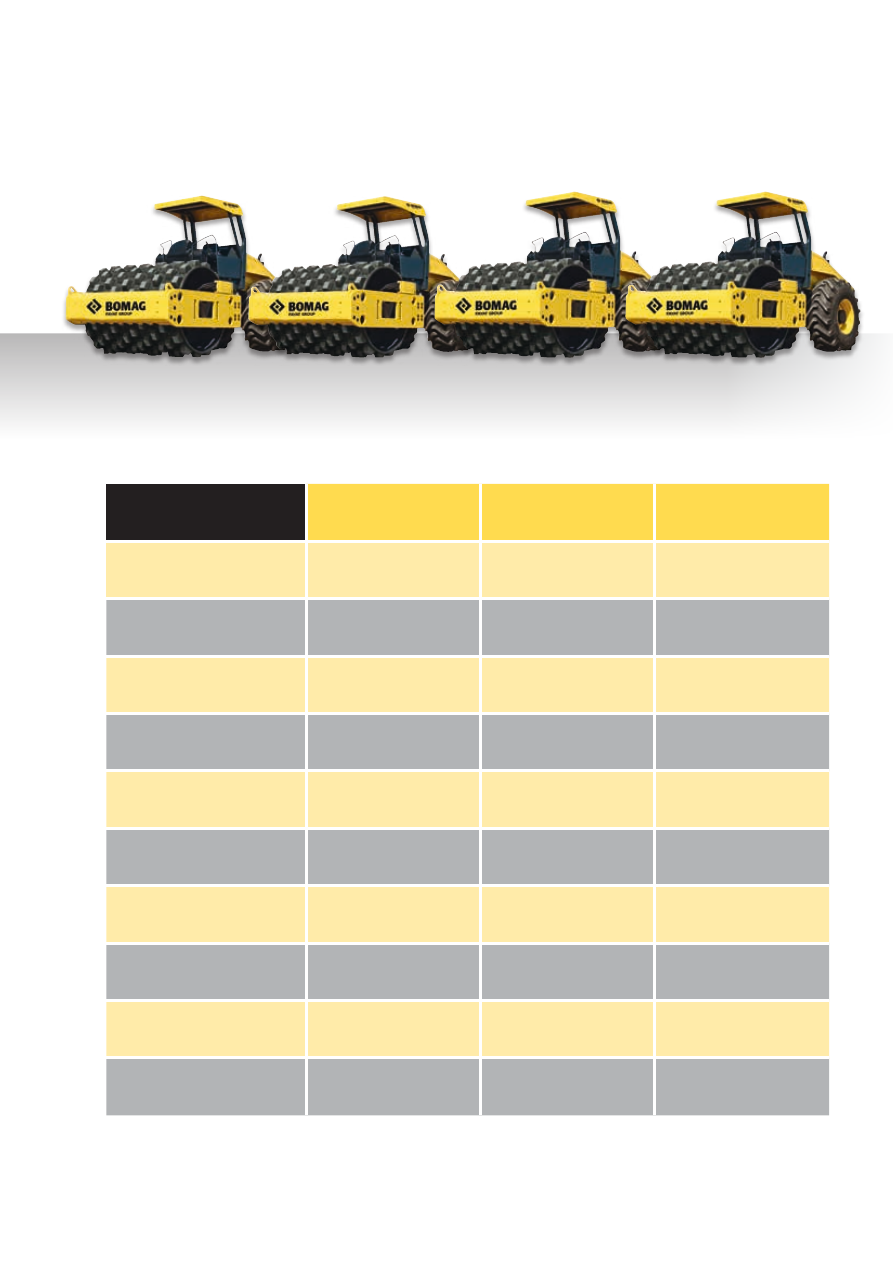

Катки 40-ой серии включают в себя машины с рабо-
чими весами от 9,5 до 18 тонн. Нужную модель можно
найти  практически  для  любого  применения.  Некото-
рые модели в качестве опции могут быть оборудованы
дополнительным балластом и обеспечивать еще боль-
шую  уплотняющую  силу.  Например,  для  катков  BW
211 и BW 212 возможны мощные амплитуды 2,2 мм. А
это значит на 25% более глубокое уплотнение.

Каток  BW  218  D-40  ясно  показывает,  насколько  эф-
фективным может быть уплотнение: Топовая модель
40-й  серии  может  уплотнять  слои  скальной  породы
глубиной до 1,30 м.

ПРЕИМУЩЕСТВА С ПЕРВОГО ВЗГЛЯДА:

  Эксцентрик с большой уплотняющей силой
   Амплитуда до 2,2 мм для максимального действия

в глубину

  Две амплитуды и частоты
  Оптимальные параметры вибрации
   Продолжительный срок службы благодаря венти-

ляторному охлаждению

   Широкий выбор машин и опций: Наличие нужной

модели для каждого применения

Сила и выносливость: Вибрация с большими амплитудами, герметичными
подшипниковыми опорами и внутренним охлаждением.

Каток BW 218 D-40
уплотняет  слои  до
1,30 м.

ПРОСТО И ПОНЯТНО: РАБОЧЕЕ МЕСТО.

В управление грунтовыми катками 40-й серии нет ни-
чего  сложного.  Надежные  выключатели  с  понятной
маркировкой,  наглядные  индикаторы:  даже  неопыт-
ный оператор справится с управлением машины.

Для грунтовых катков 40-й серии предлагаются раз-
личные  кабины.  Широкий  выбор  кабин  для  рабоче-
го места оператора – от простых поручней и крепкой
крыши со сдвигаемой панелью и до кабин ROPS/FOPS.
Еще более комфортной является кабина, оборудован-
ная  кондиционером.  Также  для  комфортной  работы
во всех вариантах место оператора оснащено виброи-
золяцией. Показательным является круговой обзор, в
особенности, на колеса.

Задняя рама состоит из полностью закрытого поддо-
на.  Прочный  капот  двигателя  полностью  закрывает
подкапотное пространство. Благодаря этому все ком-
поненты эффективно защищены от повреждений или
вандализма.

ПРЕИМУЩЕСТВА С ПЕРВОГО ВЗГЛЯДА:

   Простое управление
   Виброизолированное рабочее место оператора
   Великолепный круговой обзор
   Защита деталей полностью закрытой задней

 рамой

   Прочный капот

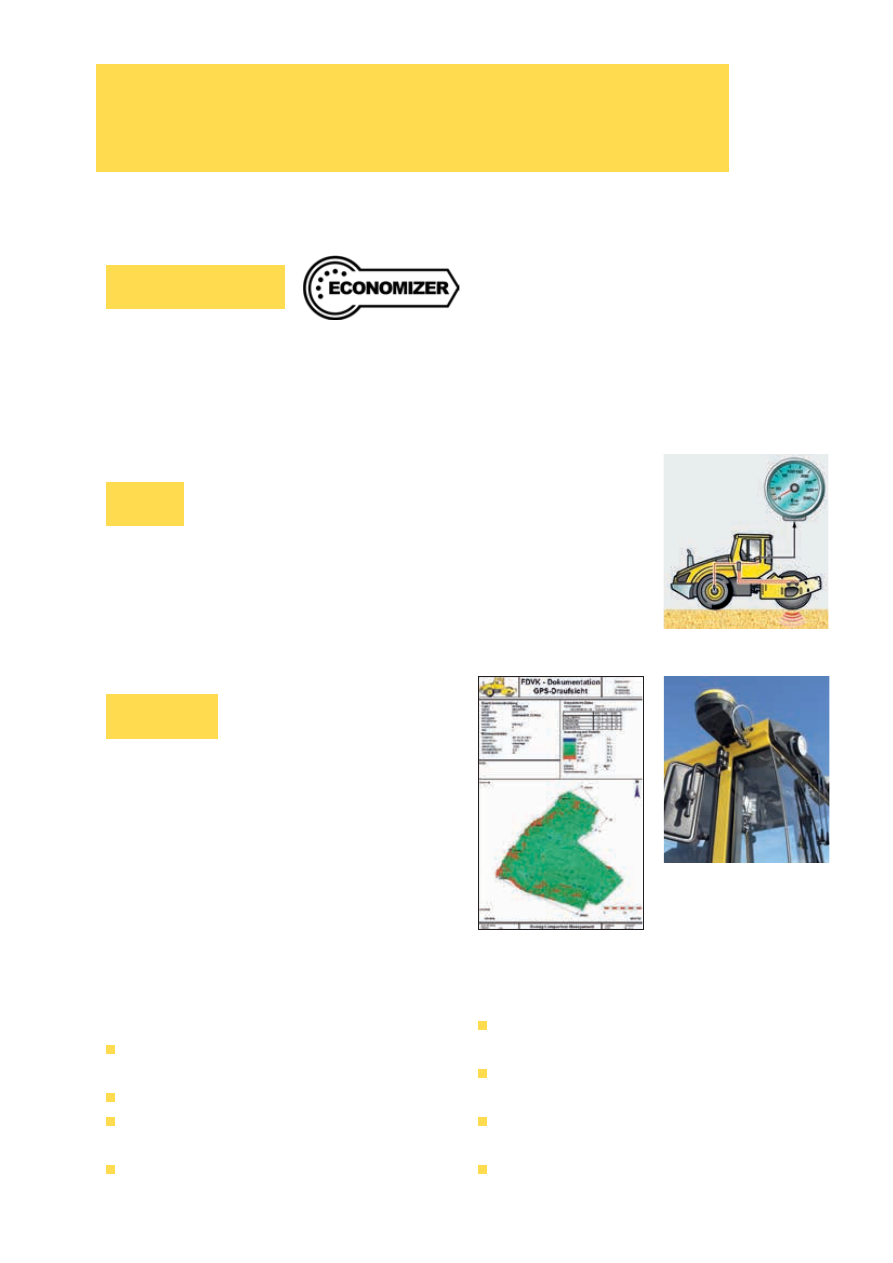

ИЗМЕРИТЕЛЬНАЯ ТЕХНОЛОГИЯ
(ИЛИ ПЛОТНОМЕР): УВЕРЕННО К ЦЕЛИ.

Возможность контроля уплотнения уже во время самого уплотнения – это обеспечивает фирмы BOMAG.
Повсеместное применение.

E

VIB

 постоянно и точно измеряет жесткость грунта уже во время самого уплотне-

ния. Таким образом, можно уверенно распознать завершение возможного уплот-
нения, а также «слабые» места.Оператор получает информацию о значениях E

VIB

,

отображенную на приборе с круглой шкалой BEM или на дисплее BTM prof. Кроме
того, у BTM prof имеется принтер, с помощью которого можно задокументировать
каждый проход.

Результат объединения BCM 05
positioning и StarFire фирмы
BOMAG: Всеохватывающая геогра-
фическая карта уплотнения.

Повсеместное применение:
GPS-приемник StarFire фирмы
BOMAG.

BOMAG измеряет и визуализирует все, что в данный момент происходит на полотне под вами. ЭКОНОМАЙЗЕР
отображает степень уплотнения на дисплее и помогает оператору контролировать оптимальное качество уплот-
нения. Предельная легкость управления обеспечивается благодаря отказу от любых операций включения и ка-
либровки. Экономайзер автоматически определяет ход уплотнения. Световая полоска сигнализирует оператору
о завершении работы, тем самым предотвращая избыточное уплотнение. Сигнальная лампа своевременно сиг-
нализирует о риске избыточного уплотнения.

ECONOMIZER

BEM

BCM 05

ПРЕИМУЩЕСТВА С ПЕРВОГО ВЗГЛЯДА:

  Значение  E

VIB

  в  МН/м

2

  для  всеохватывающего

контроля

   Отсутствие лишних проходов
   Высочайшая точность измерения благодаря двум

датчикам

   Высокая плотность измерения для непрерывного

анализа «проблемных» мест

   Встроенный принтер для немедленного

документирования

   Информационная система BCM 05, связанная

с полотнами или с GPS по выбору

   GPS-приемник StarFire без местной станции для

еще большей универсальности

   Возможность дооснащения и модернизации

в любой момент

Начало: Измеритель E

VIB

 BEM

фирмы BOMAG.

Еще большее удобство предлагает BCM 05, сохраняю-
щий значения E

VIB

 всего строительного участка. С по-

мощью  данных  GPS  составляются  точные  географи-
ческие  карты  уплотнения  совершенно  без  участия
оператора.  И  самое  лучшее:  GPS-приемник  StarFire
фирмы  BOMAG  обеспечивает  высокую  точность
в 10 см в отсутствии местной опорной станции. Уни-
версальнее, точнее и проще – просто не может быть!

11

СИСТЕМА ПРИВОДА:
ВСЕГДА ПОЛНАЯ МОЩНОСТЬ!

Привод грунтовых катков фирмы BOMAG неизменно рассчитан на результат и длительный срок экс-
плуатации.  Экономичные,  удовлетворяющие  нормам  TIER2  двигатели  с  надежным,  механическим
впрыскиванием, турбонагнетателем и интеркулером воздуха нечувствительны к непостоянному каче-
ству топлива.

Важнейшим фактором является охлаждение. Система
охлаждения фирмы BOMAG имеет значительные пре-
имущества:  Охлаждающий  воздух  всасывается  там,
где  он  наиболее  чистый  и  холодный  –  вверху  перед
двигателем. Таким образом, грунтовые катки 40-й се-
рии можно без проблем использовать при температу-
рах до 54°C! Кроме того, благодаря этому радиаторы
всегда чистые. Отработанный воздух отводится от ма-
шины, не создавая пылевого загрязнения.

Двигатель защищен двухступенчатой топливной филь-
трацией. Четырехступенчатая воздушная фильтрация:
Два предварительных отделителя и два фильтрующих
элемента делают 40-ю серию надежной инвестицией.

Привод  вальца  и  самоблокирующийся  дифференци-
ал  идут  серийно.  Самоблокирующийся  дифференци-
ал  означает  автоматическое  блокирование  до  100%.
Даже если одно колесо вывешено, то на втором при-
сутствует  крутящий  момент.  Благодаря  антипробук-

совочной системе SlipControl оператор может вручную
распределять  крутящий  момент  между  вальцом  и
задней осью, чтобы двигаться вперед даже в тяжелых
условиях. Машина способна преодолевать подъемы до
54%. При этом благодаря углу поворота 35° грунтовый
каток фирмы BOMAG также очень маневренный. И не
стоит забывать о большом дорожном просвете.

ПРЕИМУЩЕСТВА С ПЕРВОГО ВЗГЛЯДА:

   Надежный двигатель
   Система охлаждения BOMAG: использование при

температуре до 54° С

   Система охлаждения BOMAG: чистый радиатор –

меньше технического обслуживания

   Многоступенчатая фильтрация топлива и воздуха
   Самоблокирующийся дифференциал



 Ручная антипробуксовочная система для большой
тяги



Великолепная маневренность с углом поворота 35°



Большой дорожный просвет в 490 мм

12

Пыль и жара: Это не про-
блема для катков 40-й се-
рии фирмы BOMAG.

Большая  мощность:  С  помощью  са-
моблокирующегося  дифференциала  и
ручной антипробуксовочной системы.

ПРОСТОТА ОБСЛУЖИВАНИЯ:
ЛУЧШЕ МЕНЬШЕ, ДА ЛУЧШЕ.

Меньше необходимости проведения технического обслуживания означает меньше времени простоя,
меньше риск и меньше затрат. Фирма BOMAG последовательно претворила в жизнь это выражение.
Результат: простота обслуживания от BOMAG.

Никаких  смазочных  ниппелей!  Все  опоры  подшипни-
ков  заполнены  высококачественными  смазочными
материалами и герметично закрыты. Грязь не прони-
кает внутрь, а смазочный материал не вытекает. Та-
ким образом, срок службы доведен до максимума.

Капот  открывается  вручную,  обеспечивая  свободный
доступ к подкапотному пространству. Сливные краны
для всех жидкостей выведены на раму.

Забор для охлаждающего и необходимого для сгора-
ния  воздуха  расположен  так,  что  радиатор  остается
чистым,  что  существенно  увеличивает  срок  службы
воздушных  фильтров.  Резиновые  амортизаторы  на
вальце можно заменить без демонтажа части рамы.

В случае поломки передняя рама грунтовых катков 40-й
серии  имеет  решающее  преимущество:  Все  детали
между собой свинчены, вместо того чтобы быть сварен-
ными. Это чрезвычайно облегчает возможные ремонты.

ПРЕИМУЩЕСТВА С ПЕРВОГО ВЗГЛЯДА:

  Отсутствие смазочных ниппелей
   Герметичные подшипниковые опоры для

максимального срока службы

  Открытие капота вручную
   Доступ с земли ко всем узлам для проведения

технического  обслуживания

   Сливные краны расположены на раме

  Малопыльные радиаторы
   Заменяемые по отдельности резиновые

амортизаторы



Свинченная передняя рама
для осуществления быстрых
ремонтов

Простота обслуживания – у грунтовых катков 40-й серии нет смазочных
ниппелей.

13

Дотянуться к узлам для проведе-
ния  технического  обслуживания
можно  с  земли,  а  капот  можно
открыть вручную.

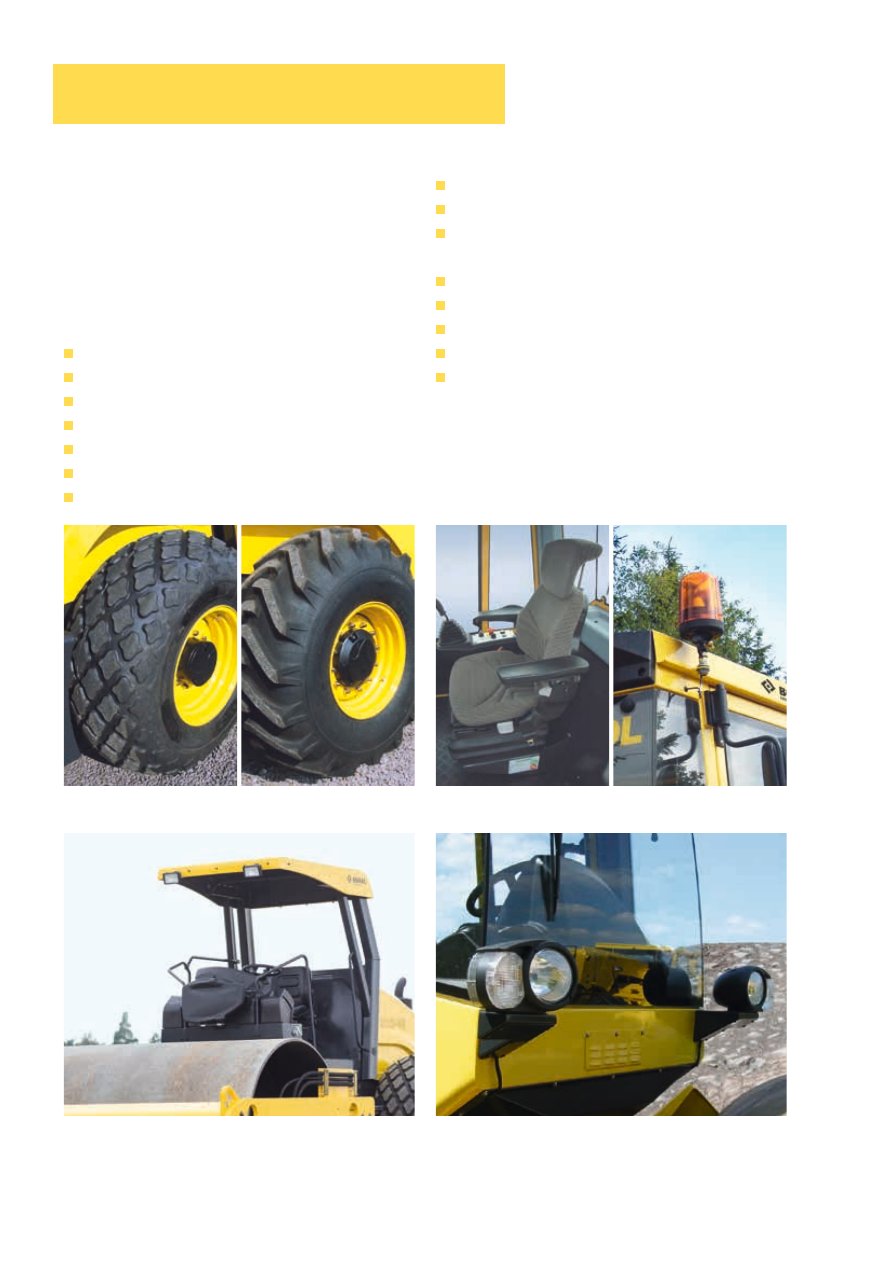

ОПЦИИ: СВОБОДА ВЫБОРА.

У фирмы BOMAG есть ответ на все требования. Широ-
кий выбор моделей от BW 211 до BW 218 всегда обе-
спечит  правильное  решение.  Многочисленные  опции
позволяют индивидуально подготовить катки в соот-
ветствии с индивидуальными требованиями.

ВЫБОР:

   Солнцезащитный козырек
   ROPS/FOPS
   Кабина ROPS/FOPS
   Комфортабельное сиденье
   Кондиционер
   Рабочее освещение и транспортное освещение
   Дополнительная балластировка

   Повышенные амплитуды
   Кулачковые обечайки
   Контактные скребки из полиуретана или листового

металла

   Несколько рабочих дисплеев
   Выбор профиля шин
   Специальная окраска
   Проблесковый маячок
   Противоугонные устройства

и многое другое.

И даже если речь идет о выполнении совершенно осо-
бых  пожеланий,  то  фирма  BOMAG  является  именно
тем партнером, который нужен.

Кабины ROPS/FOPS.

На выбор предлагаются шины со специальным профилем.

Комфортабельное сиденье.

Проблесковый маячок.

Освещение в соответствии с правилами допуска транспортных средств к
движению на дороге.

14

КАЧЕСТВО: БЕЗ КОМПРОМИССОВ.

Грунтовые  катки  фирмы  BOMAG  неизменно  рассчи-
таны  на  длительный  срок  эксплуатации.  Результат:
Максимальная  доступность  и  высокая  стоимость
при перепродаже. BOMAG - это инвестиция, которая
всегда в цене, так как решающим для экономично-
сти является не закупочная цена, а общие издержки
во время срока службы.

ВЫБОР ДЕТАЛЕЙ, В КОТОРЫХ ФИРМА BOMAG
ИМЕЕТ СУЩЕСТВЕННОЕ ПРЕВОСХОДСТВО В
 КАЧЕСТВЕ:

   Охлаждаемые вентилятором эксцентрики
   Система охлаждения фирмы BOMAG: полностью

пригодна к работе в жарких условиях

   Жгуты проводов с изоляционной оболочкой
   Изолированная электропроводка
   Порошковая окраска
   Эффективная защита гидравлики
   Устойчивые к УФ гидравлические шланги
   Закрытая задняя рама для защиты всех деталей
   Прочный капот из листовой стали

  Закрытое шарнирное сочленение

   Многоступенчатая фильтрация воздуха и топлива
   Электрический контроль двигателя
   Пластмассовый топливный бак
   Защита от вандализма

BOMAG  придает  большое  значение  высоким  стан-
дартам  качества.  Управление  качеством  фирмы
BOMAG сертифицировано в соответствии с ISO 9001.
Все компоненты должны были доказать свою надеж-
ность  в  бесчисленных  испытаниях.  Также  у  фирмы
BOMAG  имеется  опыт  работы  по  всему  миру.  Грун-
товые  катки  40-й  серии  рассчитаны  для  использо-
вания  в  тяжелейших  условиях.  Поэтому  сервисная
служба фирмы BOMAG обеспечивает вас запасными
частями  всегда  в  нужном  месте.  И  в  качестве  экс-
перта в технике уплотнения фирма BOMAG предлага-
ет единственную в своем роде поддержку по вопро-
сам  применения.  Так  как  именно  эксперты  окажут
консультацию и поддержку клиентам на месте, не-
посредственно на стройплощадке.

Грунтовые катки 40-й серии фирмы BOMAG: На 100 процентов качество BOMAG.

15

ОБЗОР МОДЕЛЕЙ.

Различные верхние части каркаса – при этом каждый для своего приме-
нения.

Эксперты на стройплощадке.

Мощное уплотнение без «проблемных мест».

Безотказные двигатели Tier 2 – полная мощность в любых условиях.

BW 211 D-40

BW 212 D-40

BW 213 D-40

BW 215 D-40

BW 216 D-40

BW 218 D-40

16

Возможны технические изменения. Изображение машин может быть со специальными принадлежностями.

BW 216 PD-40

BW 211 PD-40

BW 212 PD-40

BW 213 PD-40

ТИПЫ МОДЕЛИ

ВЕСОВОЙ КЛАСС

[Т]

РАБОЧАЯ ШИРИНА

[ММ]

МОЩНОСТЬ ДВИГАТЕЛЯ

[КВТ]

BW 211 D-40

11

2.130

 98

BW 211 PD-40

11

2.130

 98

BW 212 D-40

12

2.130

 98

BW 212 PD-40

12

2.130

 98

BW 213 D-40

13

2.130

 98

BW 213 PD-40

13

2.130

 98

BW 215 D-40

15

2.130

 98

BW 216 D-40

16

2.130

114

BW 216 PD-40

16

2.130

114

BW 218 D-40

16

2.130

114

17
