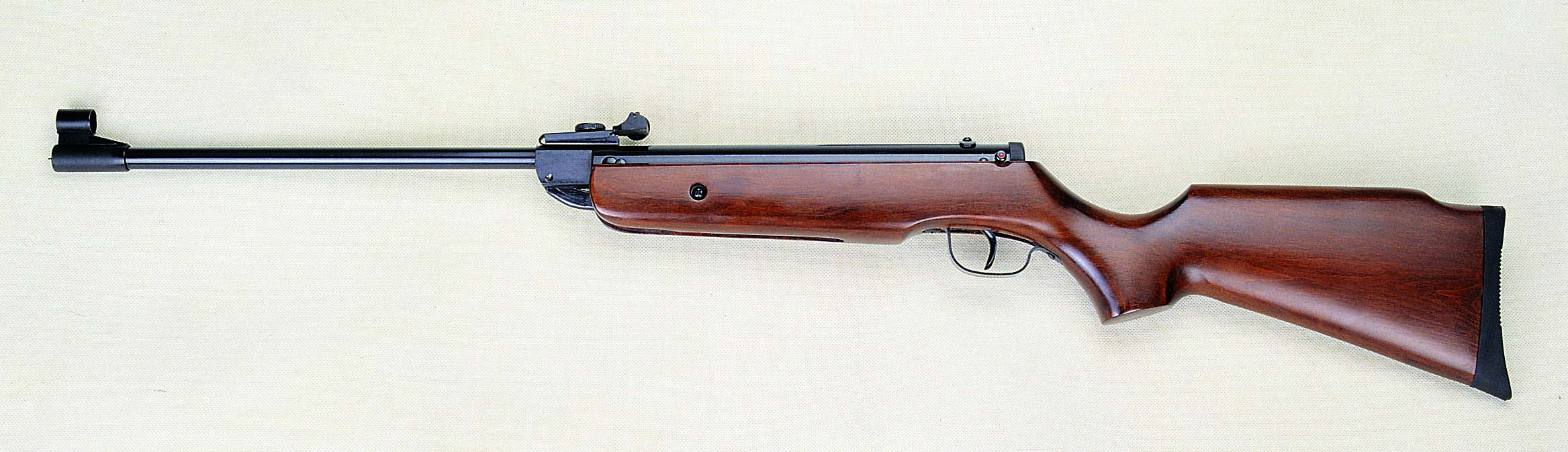

Пневматическая винтовка Aurora
QB-15. Руководство пользователя
Производство: Китайская Народная Республика
Уважаемый покупатель, приступая к эксплуатации винтовки, внимательно изучите данное руководство пользователя.
ПРИМЕЧАНИЕ:
Руководство распространяется и на другие аналогичные модели, устройство которых может несколько изменяться. Кроме того, конструкция любой пневматической винтовки постоянно совершенствуется, что может повлечь изменения в конструкции изделия. Комплектация изделия также может отличаться от описанной в инструкции.
Пневматическая пружинно-поршневая винтовка предназначена для тренировочной и развлекательной стрельбы. Дульная энергия составляет менее 7,5 Дж. Винтовка традиционной конструкции переломного типа безопасна для начинающих стрелков.
Специальный ручной предохранитель, установленный на некоторых моделях, делает эксплуатацию винтовки еще безопасней.
ВНИМАНИЕ:
Пневматическая винтовка не является игрушкой! Не позволяйте детям играть с винтовкой и стрелять без присмотра взрослых.
Во избежание несчастных случаев не направляйте винтовку на людей, даже если винтовка не заряжена.
Не прислоняйте заряженную винтовку к стене, дереву или другим предметам, что может привести к падению винтовки и непроизвольному выстрелу.
Помещайте палец на спусковой крючок только перед выстрелом. При наличии предохранителя всегда держите его включенным и выключайте его только непосредственно перед выстрелом.
Всегда будьте уверены в своей мишени и в том, что находится за ней.
Покупатель и владелец винтовки обязан соблюдать законодательство при приобретении пневматической винтовки и несет полную юридическую ответственность за любые последствия, произошедшие из-за использования винтовки не по назначению или с несоблюдением правил безопасности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
| Калибр, мм
| Начальная скорость, (номинал) фут\сек
| Длина,мм
| Масса, ср., кг
| Усилие спуска, Н
|
В1-1
| 4.5 (0.177)
| 550
| 980
| 2.5
| 10-35
|
QB15
| 4.5\5.5
| 500\380
| 976
| 2.5
| 10-35
|
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ:
Приступая к эксплуатации винтовки, удалите излишки смазки мягкой сухой тканью. По окончании использования смажьте детали винтовки оружейным маслом для предотвращения появления ржавчины.
Для стрельбы используйте только высококачественные пульки промышленного производства. Не используйте нарезку проволоки и гвозди для заряжания винтовки, а также пульки низкого качества, которые могут застрять в стволе и привести к необратимым повреждениям винтовки.
Не оставляйте на долгое время взведенную винтовку и не производите холостые выстрелы, не зарядив пульку! Это приводит к повреждению боевой пружины и снижению эксплуатационных характеристик винтовки.
Во избежание появления ржавчины рекомендуется производить регулярную смазку оружейным маслом деталей винтовки. Появление ржавчины свидетельствует о недостаточной смазке или о ее неправильном выборе.
ПОРЯДОК ЭКСПЛУАТАЦИИ

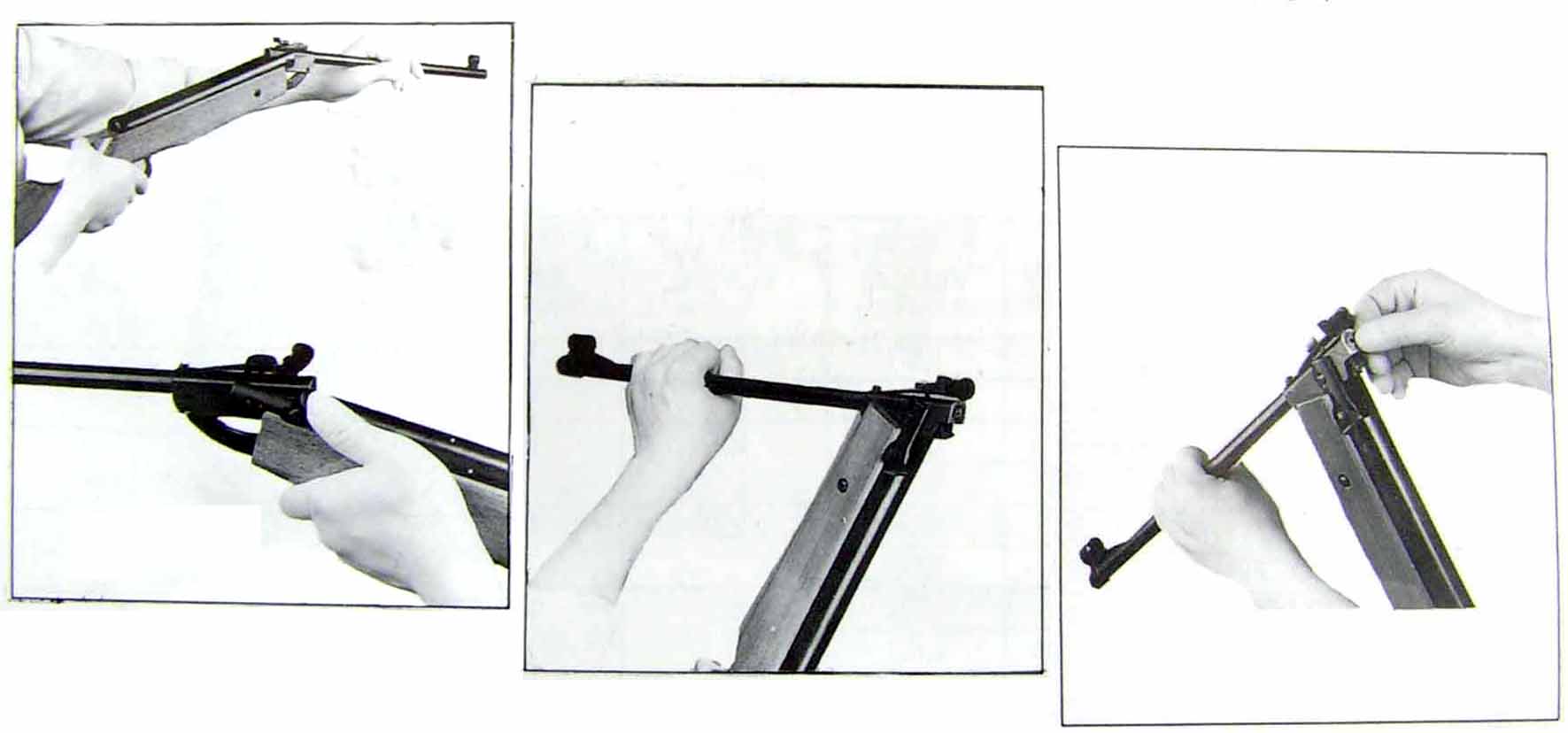

* Удерживая шейку приклада правой рукой, нажмите кнопку левой рукой и слегка ударьте по краю ствола (для моделей В1, В1-1), немного согните ствол левой рукой. (Рис.1).
* Удерживая передний край ствола левой рукой, нажмите на ствол по направлению книзу, пока не раздастся характерный щелчок. (Рис. 2)

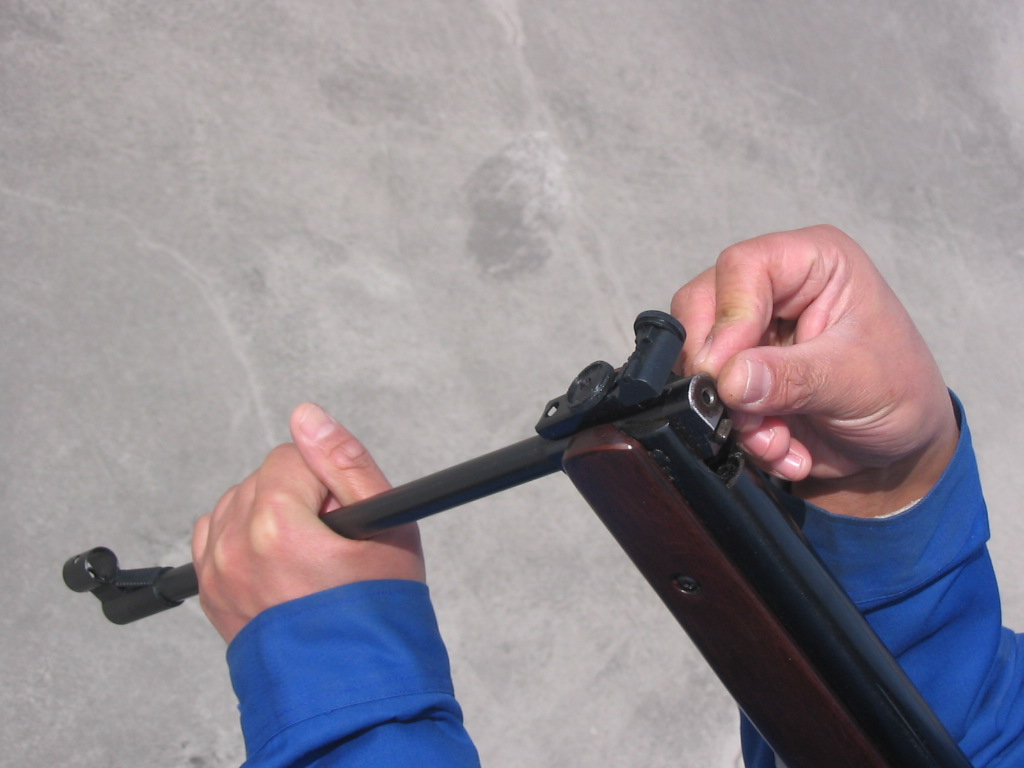

* Держа ствол левой рукой, зарядите пульку и верните ствол в его исходное положение. (Рис.3)
* Прицельтесь, совместите мушку с выемкой целика, при этом мушка должна располагаться точно посередине выемки целика. При правильном прицеливании необходимо совместить верх целика и мушки с нижней границей яблока мишени. Вид, который должен открыться Вам при прицеливании, показан на рис.4.
Для настройки открытых прицельных приспособлений руководствуйтесь схемой на рис. 5.
* Если Вы применяете оптический прицел, ознакомьтесь с инструкцией прицела.

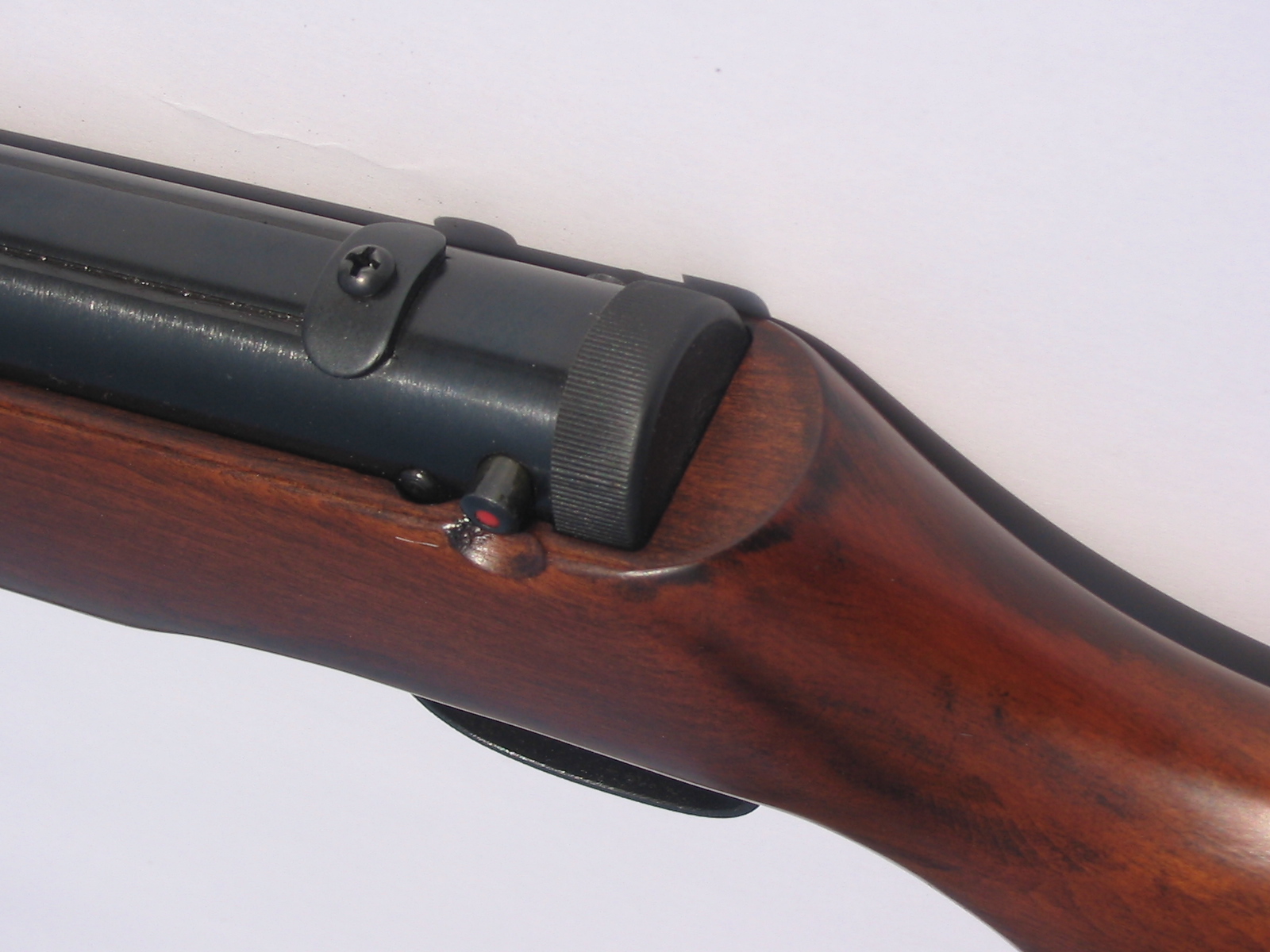

Для модификаций имеющих предохранитель. Всегда держите винтовку с включенным предохранителем. Установите предохранитель в положение “Fire” (стрельба) только непосредственно перед стрельбой. Если Вы не намерены произвести выстрел, установите предохранитель в положение “Safe” (на предохранителе).
Рис.1.
НАСТРОЙКА ОТКРЫТЫХ ПРИЦЕЛЬНЫХ ПРИСПОСОБЛЕНИЙ.
Регулировка по вертикали:
Если точка попадания выше мишени, опустите прицельную планку , повернув регулировочный вправо. Если точка попадания ниже мишени, опустите прицельную планку, повернув регулировочный винт влево.
Регулировка по горизонтали:
Если точка попадания смещена влево от центра мишени, поверните регулировочный винт вправо, чтобы сместить прицельную планку вправо.
Если точка попадания смещена вправо от центра мишени, поверните регулировочный винт влево, чтобы сместить прицельную планку влево.(Рис.5)
Обозначения на рисунке: H-L screw –винт регулировки по вертикали;
R-L-screw – винт регулировки по горизонтали
Если Вы применяете оптический прицел, произведите настройку в соответствии с инструкцией прицела.
ПРИМЕЧАНИЕ: На отдельных модификациях(например В1-1) установлена другая система настройки открытых прицельных приспособлений. Настройка производится только по вертикали путем смещения верньера вверх - вниз.
ОСНОВНЫЕ ДЕТАЛИ ВИНТОВКИ QB15/ QB15A:
1. Мушка
2. Кольцо мушки
3. Ствол
4. Корпус открытого прицела
5. Винт
6. Шайба
7. Пружина винта регулировки по вертикали
8. Винт
9. Верньер настройки по вертикали
10. Кольцо уплотнительное
11. Ригель
12. Пружина ригеля
13. Штифт ригеля
14. Пружина боевая
15. Штифт ствола
16. Ось рычага взвода
17. Поршень
18. Манжета
19. Предохранитель
20. Винт
21. Фиксатор
22. Цилиндр (ресивер)
23. Винт осевой
24. Шайба
25. Винт стопорный
26. Рычаг взведения
27. Шептало
28. Спусковой крючок
29. Пружина спускового крючка
30. Ось спускового крючка
31. Фиксатор пружины
32. Направляющая втулка
33.Корпус предохранителя
34. Гнеток предохранителя
35. Пружина предохранителя
36. Крышка
37. Винт
38. Ложа
39. Скоба спусковая
40. Винт цилиндра
41. Винт скобы
42. Шайба стопорная
43. Винт
44. Надульник
45. Винт надульника

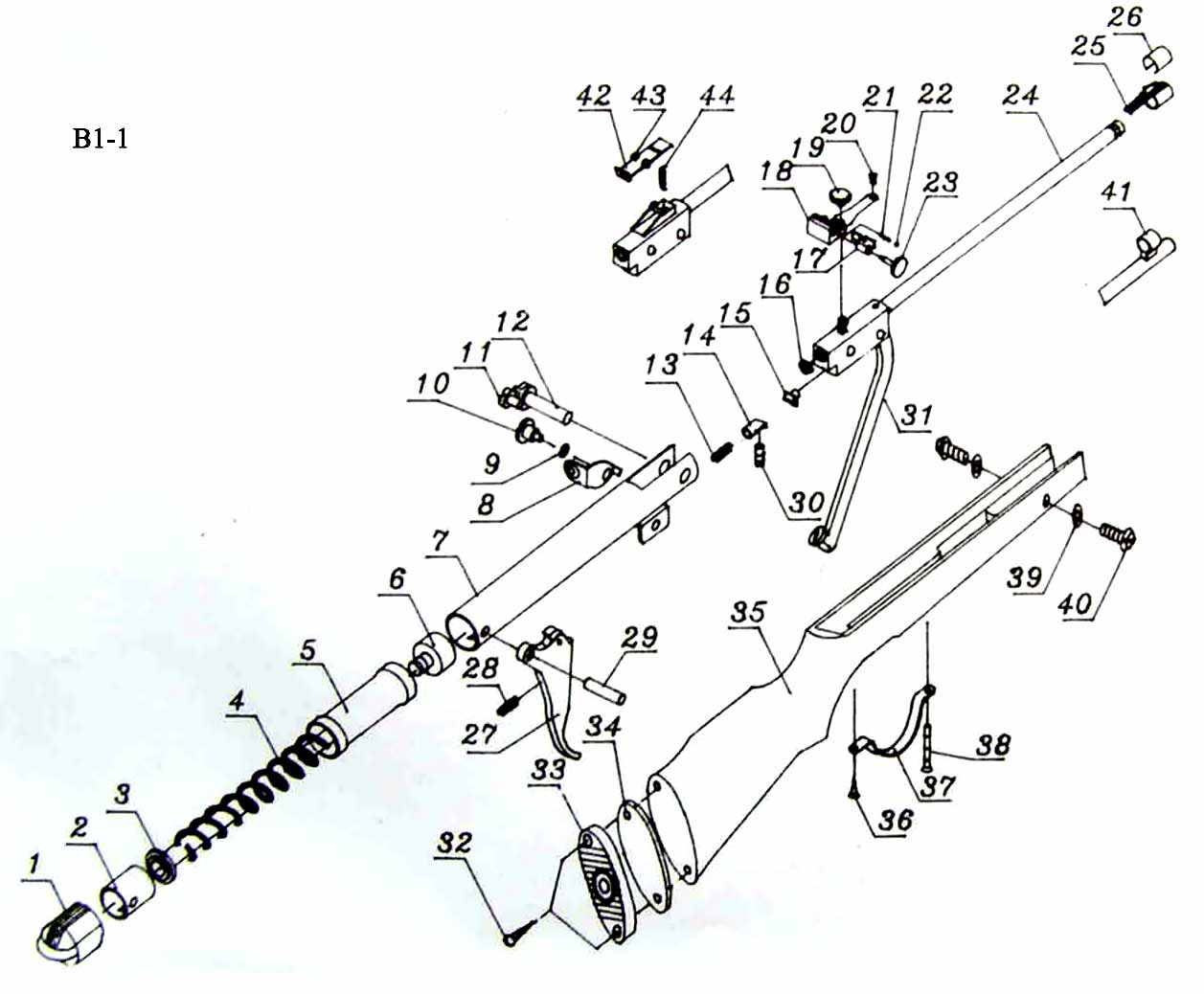

ОСНОВНЫЕ ДЕТАЛИ ВИНТОВКИ В1-1:
Крышка коробки
Направляющая втулка
Фиксатор пружины
4. Боевая пружина
5. Поршень
6. Манжета поршня
7. Ствольная коробка (ресивер)
8. Кнопка
9. Шайба
10.Винт кнопки
11. Стопорный винт
12. Осевой винт
13. Пружина ригеля
14. Ригель
15. Фиксирующий зажим
16. Уплотнительное кольцо
17. Целик
18. Корпус прицела
19. Винт регулировки прицельного приспособления по вертикали
20. Винт
21. Регулировочная пружина
22. Стальной шарик
23. Винт регулировки прицельного приспособления по горизонтали
24. Ствол
25. Мушка
26. Кольцо мушки
27. Крючок спусковой
28. Пружина спускового крючка
29. Ось спускового крючка
30. Винт ригеля
31. Рычаг взведения
32. Винт
33. Затылок ложи
34. Амортизатор
35.Ложа
36. Винт
37. Спусковая скоба
38. Винт
39. Шайба стопорная
40. Боковой винт
41. Мушка
42. Целик
43. Верньер
44. Пружина
ПРИМЕЧАНИЕ:
1. В конструкции моделей B1, B2, B2-1 отсутствуют детали № 32,33,34.
2. В конструкции моделей B1, B1-1, B2,В2-2 детали № 25,26 эквивалентны детали №41. Детали № 17-23 этих же моделей эквивалентны деталям № 42,43,44
3. В конструкции моделей B1, B1-1 отсутствуют детали № 8,9,10
////////////////////////////
