Тесты с ответами по блоку «Электротехника и электроника» для студентов направления «Сервис» (2020 год)
№ вопроса |
Содержание вопроса |
Варианты ответов |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
||
1 |
Электрическая цепь — это… |
совокупность устройств, предназначенных для получения электрического тока (+) |
разность напряжений в начале и в конце линии |
ее участок, расположенный между двумя узлами |
точка электрической цепи, в которой соединяется три и более ветвей |
замкнутый путь, проходящий по нескольким ветвям |
совокупный электрический заряд, проходящий через поперечное сечение проводника за единицу времени (за 1 секунду) |
2 |
Узел (точка) разветвления — это… |
совокупность устройств, предназначенных для получения электрического тока |
разность напряжений в начале и в конце линии |
ее участок, расположенный между двумя узлами |
точка электрической цепи, в которой соединяется три и более ветвей (+) |
замкнутый путь, проходящий по нескольким ветвям |
совокупный электрический заряд, проходящий через поперечное сечение проводника за единицу времени (за 1 секунду)
|
3 |
Ветвь электрической цепи — это… |
совокупность устройств, предназначенных для получения электрического тока |
разность напряжений в начале и в конце линии |
ее участок, расположенный между двумя узлами (+) |
точка электрической цепи, в которой соединяется три и более ветвей |
замкнутый путь, проходящий по нескольким ветвям |
совокупный электрический заряд, проходящий через поперечное сечение проводника за единицу времени (за 1 секунду) |
4 |
Контур электрической цепи — это… |
совокупность устройств, предназначенных для получения электрического тока |
разность напряжений в начале и в конце линии |
ее участок, расположенный между двумя узлами |
точка электрической цепи, в которой соединяется три и более ветвей |
замкнутый путь, проходящий по нескольким ветвям (+) |
совокупный электрический заряд, проходящий через поперечное сечение проводника за единицу времени (за 1 секунду)
|
5 |
Потеря напряжения — это… |
совокупность устройств, предназначенных для получения электрического тока |
разность напряжений в начале и в конце линии (+) |
ее участок, расположенный между двумя узлами |
точка электрической цепи, в которой соединяется три и более ветвей |
замкнутый путь, проходящий по нескольким ветвям |
совокупный электрический заряд, проходящий через поперечное сечение проводника за единицу времени (за 1 секунду) |
6 |
Сила тока — это… |
совокупность устройств, предназначенных для получения электрического тока |
разность напряжений в начале и в конце линии |
ее участок, расположенный между двумя узлами |
точка электрической цепи, в которой соединяется три и более ветвей |
замкнутый путь, проходящий по нескольким ветвям |
совокупный электрический заряд, проходящий через поперечное сечение проводника за единицу времени (за 1 секунду) (+) |
7 |
Закон Джоуля -Ленца |
Сила тока на участке электрической цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению участка |
Сила тока в электрической цепи прямо пропорциональна ЭДС источника и обратно пропорциональна полному сопротивлению цепи (сумме внешнего и внутреннего сопротивлений) |
Алгебраическая сумма токов в узле электрической цепи равна нулю (сумма токов, входящих в узел электрической цепи равна сумме токов, выходящих из узла) |
Алгебраическая сумма ЭДС, действующих в контуре электрической цепи, равна алгебраической сумме падений напряжения на сопротивлениях, входящих в этот контур |
Мощность, генерируемая источниками электроэнергии, должна быть равна мощности преобразования в цепи электроэнергии в другие виды энергии |
Количество теплоты, выделяемой в проводнике при прохождении по нему электрического тока прямо пропорционально произведению квадрата силы тока, сопротивлению проводника и времени прохождения тока через проводник (+)
|
8 |
Закон Ома для участка электрической цепи |
Сила тока на участке электрической цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению участка (+) |
Сила тока в электрической цепи прямо пропорциональна ЭДС источника и обратно пропорциональна полному сопротивлению цепи (сумме внешнего и внутреннего сопротивлений) |
Алгебраическая сумма токов в узле электрической цепи равна нулю (сумма токов, входящих в узел электрической цепи равна сумме токов, выходящих из узла) |
Алгебраическая сумма ЭДС, действующих в контуре электрической цепи, равна алгебраической сумме падений напряжения на сопротивлениях, входящих в этот контур |
Мощность, генерируемая источниками электроэнергии, должна быть равна мощности преобразования в цепи электроэнергии в другие виды энергии |
Количество теплоты, выделяемой в проводнике при прохождении по нему электрического тока прямо пропорционально произведению квадрата силы тока, сопротивлению проводника и времени прохождения тока через проводник |
9 |
Закон Ома для полной электрической цепи |
Сила тока на участке электрической цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению участка |
Сила тока в электрической цепи прямо пропорциональна ЭДС источника и обратно пропорциональна полному сопротивлению цепи (сумме внешнего и внутреннего сопротивлений) (+) |
Алгебраическая сумма токов в узле электрической цепи равна нулю (сумма токов, входящих в узел электрической цепи равна сумме токов, выходящих из узла) |
Алгебраическая сумма ЭДС, действующих в контуре электрической цепи, равна алгебраической сумме падений напряжения на сопротивлениях, входящих в этот контур |
Мощность, генерируемая источниками электроэнергии, должна быть равна мощности преобразования в цепи электроэнергии в другие виды энергии |
Количество теплоты, выделяемой в проводнике при прохождении по нему электрического тока прямо пропорционально произведению квадрата силы тока, сопротивлению проводника и времени прохождения тока через проводник
|
10 |
Первый закон Кирхгофа |
Сила тока на участке электрической цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению участка |
Сила тока в электрической цепи прямо пропорциональна ЭДС источника и обратно пропорциональна полному сопротивлению цепи (сумме внешнего и внутреннего сопротивлений) |
Алгебраическая сумма токов в узле электрической цепи равна нулю (сумма токов, входящих в узел электрической цепи равна сумме токов, выходящих из узла) (+) |
Алгебраическая сумма ЭДС, действующих в контуре электрической цепи, равна алгебраической сумме падений напряжения на сопротивлениях, входящих в этот контур |
Мощность, генерируемая источниками электроэнергии, должна быть равна мощности преобразования в цепи электроэнергии в другие виды энергии |
Количество теплоты, выделяемой в проводнике при прохождении по нему электрического тока прямо пропорционально произведению квадрата силы тока, сопротивлению проводника и времени прохождения тока через проводник |
11 |
Второй закон Кирхгофа |
Сила тока на участке электрической цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению участка |
Сила тока в электрической цепи прямо пропорциональна ЭДС источника и обратно пропорциональна полному сопротивлению цепи (сумме внешнего и внутреннего сопротивлений) |
Алгебраическая сумма токов в узле электрической цепи равна нулю (сумма токов, входящих в узел электрической цепи равна сумме токов, выходящих из узла) |
Алгебраическая сумма ЭДС, действующих в контуре электрической цепи, равна алгебраической сумме падений напряжения на сопротивлениях, входящих в этот контур (+) |
Мощность, генерируемая источниками электроэнергии, должна быть равна мощности преобразования в цепи электроэнергии в другие виды энергии |
Количество теплоты, выделяемой в проводнике при прохождении по нему электрического тока прямо пропорционально произведению квадрата силы тока, сопротивлению проводника и времени прохождения тока через проводник
|
12 |
Физический смысл баланса мощностей |
Сила тока на участке электрической цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению участка |
Сила тока в электрической цепи прямо пропорциональна ЭДС источника и обратно пропорциональна полному сопротивлению цепи (сумме внешнего и внутреннего сопротивлений) |
Алгебраическая сумма токов в узле электрической цепи равна нулю (сумма токов, входящих в узел электрической цепи равна сумме токов, выходящих из узла) |
Алгебраическая сумма ЭДС, действующих в контуре электрической цепи, равна алгебраической сумме падений напряжения на сопротивлениях, входящих в этот контур |
Мощность, генерируемая источниками электроэнергии, должна быть равна мощности преобразования в цепи электроэнергии в другие виды энергии (+) |
Количество теплоты, выделяемой в проводнике при прохождении по нему электрического тока прямо пропорционально произведению квадрата силы тока, сопротивлению проводника и времени прохождения тока через проводник |
13 |
Соотнести названия и аналитические выражения законов электротехники 1-б, 2-г, 3-а, 4-в, 5-д, 6-е. |
1. Закон Джоуля - Ленца 2. Закон Ома для участка электрической цепи 3. Закон Ома для полной электрической цепи 4. Первый закон Кирхгофа 5. Второй закон Кирхгофа 6. Баланс мощностей |
а. ; б. ; в. ; г. ; д. е. |
||||
14 |
Соотнести названия и определения режимов работы электрической цепи 1-г, 2-б, 3-а, 4-в |
1. Номинальный режим работы 2. Режим холостого хода 3. Режим короткого замыкания 4. Согласованный режим работы |
а. Это такой режим работы, при котором замкнут накоротко какой - либо участок электрической цепи, вследствие чего падение напряжения на нем U = 0 (R→0, I→∞); б. Это такой режим работы электрической цепи, при котором в ней отсутствует нагрузка (R→∞, I→0); в. Это такой режим работы электрической цепи, при котором внутреннее сопротивление источника r равно внешнему сопротивлению потребителя R, при этом на потребителе выделяется максимальная мощность (r = R); г. Это такой режим работы электрической цепи, при котором электрические параметры устройства (сила тока, напряжение, мощность) совпадают с параметрами, установленными заводом – изготовителем (Iном, Uном, Рном).
|
||||
15 |
Соотнести способ соединения потребителей и его основные свойства 1-а, в, г, ж; |
1. Последовательное
2. Параллельное
|
а. U = U1 + U2; б. I = I1 + I2; в. Rn↑ → Un↑; г. Rэкв = R1 + R2; д. Rn↑ → In↓; е. gэкв = g1 + g2; ж. ; з. ,
|
||||
16 |
Соотнести названия и определения характеристик переменного синусоидального тока. 1-б, 2-г, 3-в, 4-а.
|
1. Амплитуда; 2. Мгновенное значение; 3. Среднее значение переменного тока; 4 Действующее значение переменного тока.
|
а. равно такому постоянному току, который, проходя через то же сопротивление, что и переменный ток, за то же время выделяет такое же количество энергии; б. это максимальное значение силы тока; в. это среднее арифметическое значение из всех мгновенных значений переменного тока за положительный полупериод; г. это значение силы тока в конкретный момент времени.
|
||||
17 |
Соотнести названия и определения характеристик переменной синусоидальной величины тока или напряжения. 1-а, 2-б, 3-г, 4-в.
|
1. Период колебаний; 2. Частота; 3. Угловая частота; 4. Начальная фаза.
|
а. это промежуток времени, за который напряжение или ток совершают одно полное колебание; б. это величина, обратная периоду, показывающая количество полных колебаний за единицу времени; в. это угол, определяющий мгновенное значение напряжения или тока в начальный момент времени (t=0 c) г. это величина, показывающая количество полных колебаний за 2π секунд.
|
||||
18 |
Соотнести изображения элементов цепи и волновые диаграммы напряжения и силы тока. 1-в, 2-а, 3-б. |
1. 2. 3.
|
а. б. в.
|
||||
19 |
Соотнести изображения элементов цепи и векторные диаграммы напряжения и силы тока. 1-а, 2-в, 3-б. |
1. 2. 3.
|
а.
б.
в.
|
||||
20 |
Соотнести изображения элементов цепи и мощность (характер, обозначение, единицы измерения, расчетная формула) 1-а, 2-б, 3-в. |
1. 2. 3.
|
а. активная Р (Вт) Р=URI=I2R
б. реактивная QL (Вар) QL=ULI=I2XL
в. реактивная QC (Вар) QC=UCI=I2XC
|
||||
21 |
Соотнести названия мощностей и их единицы измерения 1-в, 2-а, 3-б. |
1. Активная 2. Реактивная 3. Полная
|
а. Вар; б. ВА; в. Вт.
|
||||
22 |
Полная мощность цепи переменного тока определяется |
правильного ответа нет |
; ; . (+) |
; . |
|||
23 |
Соотнести название и функционал электроизмерительных приборов 1-б, 2-е, 3-а, 4-в, 5-д, 6-г. |
1. Мульти́метр 2. Амперме́тр 3. Осцилло́граф 4. Вольтметр 5. Омме́тр 6. Ваттме́тр
|
а. Прибор, предназначенный для исследования амплитудных и временных параметров электрического сигнала, подаваемого на его вход непосредственно на экране. б. Комбинированный электроизмерительный прибор, объединяющий в себе несколько функций. В минимальном наборе это вольтметр, амперметр и омметр. в. Измерительный прибор непосредственного отсчёта для определения напряжения или ЭДС в электрических цепях. г. Измерительный прибор, предназначенный для определения мощности электрического тока или электромагнитного сигнала. д. Измерительный прибор непосредственного отсчёта для определения электрических активных сопротивлений. е. прибор для измерения силы тока
|
||||
24 |

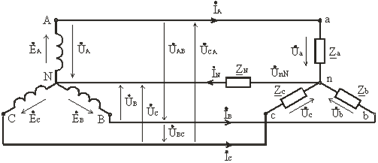

Соотнести названия элементов и параметров трехфазной электрической цепи соединённой звездой и их обозначения в схеме.
1-д, 2-б, 3-а, 4-в, 5-г, 6-е.
|
1. Линейный провод; 2. Нейтральный провод; 3. Линейное напряжение; 4. Фазное напряжение; 5. Ток нейтрального провода; 6. Линейный ток. |
а. UAB, UBC, UCA; б. N−n; в UA, UB, UC г. IN д. A−a, B−b, C−c; е. IA, IB, IC |
||||
25 |
Поставить в соответствие способ соединения схемы трехфазной цепи и соотношение между линейными и фазными величинами
1-б, 2-а. |
1. «звезда» 2. «треугольник»
|
а.
б. |
||||
26 |
Соотнести способы соединения первичной и вторичной обмоток трехфазного трансформатора и расчетные формулы коэффициента трансформации. 1-а, 2-б, 3-в.
|
1. Соединение «звезда-звезда»; 2. Соединение «звезда-треугольник»; 3. Соединение «треугольник-звезда»;
|
а. ;
б. ;
в. ;
|
||||
27 |
Соотнеси названия и обозначения величин, указанных на петле гистерезиса.
1-в, 2-а, 3-б, 4-г.
|
1. Намагниченностью насыщения 2. Остаточная намагниченность 3. Коэрцитивная сила 4. Напряженность насыщения
|
а. б. в. г.
|
||||
28 |
Выбрать петли гистерезиса для магнитотвердого и магнитомягкого материалов. 1-а, 2-б.
|
1. Магнитомягкий 2. Магнитотвердый
|
|
||||
29 |
Выбрать для каждой группы магнитных материалов соотношения между магнитной проницаемостью вещества и магнитной проницаемостью в вакууме (). 1-б, 2-в, 3-а |
1. диамагнетики 2. парамагнетики 3. ферромагнетики
|
а. ; б. ; в. .
|
||||
30 |
Соотнести названия полупроводниковых диодов и их условное обозначение на электрических схемах 1-а, 2-в, 3-б, 4-г, 5-е, 6-д. |
1. Выпрямительный диод 2. Стабилитрон 3. Туннельный диод 4. Варикап 5. Фотодиод 6. Светодиод
|
а.
б.
в.
г.
д.
е.
|
////////////////////////////
