Гитарный тюнер KORG GA-40. Руководство пользователя
Благодарит Вас за приобретение гитарного/басового тюнера Korg GA-40!
Предварительные замечания
Расположение
Эксплуатация прибора в нижеперечисленных условиях может привести к его выходу из
строя или к серьёзным сбоям в работе.
• При воздействии прямого солнечного света
• При высокой температуре и/или влажности
• В сильно запыленных или загрязненных местах
• Вблизи источников интенсивных вибраций
• Вблизи магнитных полей Электропитание
Обязательно отключайте питание по окончанию работы с прибором. В случае, если
прибор не используется длительное время, для предотвращения утечки батарей
извлеките их из батарейного отсека.
Взаимодействие с другими электроприборами
При работе с прибором вблизи приёмников радио- и телевизионного сигнала возможны
помехи. По возможности используйте прибор на известном расстоянии от подобных
устройств.
Обращение с прибором
Чтобы избежать поломок, не прикладывайте существенных физических усилий при
работе с регуляторами и кнопками прибора.
Уход
Если поверхность прибора загрязнилась, протрите ее чистой сухой тканью. Ни в
коем случае не применяйте жидких очистителей, таких как бензол, растворитель,
чистящие смолы или горючие полироли.
Руководство пользователя
После ознакомления с данным руководством, сохраните его в качестве справочника
по работе с инструментом.
О посторонних предметах
Никогда не устанавливайте рядом с прибором емкостей с жидкостью. Попадание
жидкости внутрь может привести к выходу прибора из строя, возгоранию или
поражению электрическим током.
Внимательно следите за тем, чтобы внутрь прибора не попадали металлические
предметы. Если это произошло, немедленно отключите прибор от сети питания. Затем
обратитесь к ближайшему дилеру Korg, или в магазин, где был приобретен прибор.
Знак CE для Европейских стандартов
Знак CE, расположенный на оборудовании компании KORG, работающем от сети
переменного тока и выпущенном до 31 декабря 1996 г., означает соответствие
оборудования стандарту EMC (89/336/EEC) и соглашению о знаке CE (93/68/ECC).
Использование знака CE на оборудовании, выпущенном после 1 января 1997, означает
соответствие стандарту EMC (89/336/EEC), соглашению о знаке CE (93/68/ECC) и
стандарту Low Voltage (73/23/EEC).
Также знак CE, расположенный на оборудовании компании KORG, работающем от
батарей, означает соответствие оборудования стандарту EMC (89/336/EEC) и
соглашению о знаке CE (93/68/ECC).
• Все названия компаний, приборов, форматов и т.д. являются зарегистрированными
торговыми марками, принадлежащими своим обладателям.
Важное замечание для пользователей
Данный продукт изготовлен в соответствии с промышленными стандартами и
требованиями к сети питания той страны, для использования на территории которой
он предназначен. Если Вы приобрели данный прибор через Интернет, по почте или по
телефону, обязательно проверьте соответствие его технических характеристик
региональным стандартам страны, в которой проживаете.
ПРЕДУПРЕЖДЕНИЕ: Использование данного прибора на территории страны, где приняты
стандарты, отличные от тех, на которые рассчитано данное устройство, тожет
привести к полоткам, не подлежащит гарантийноту ремонту.
Введение

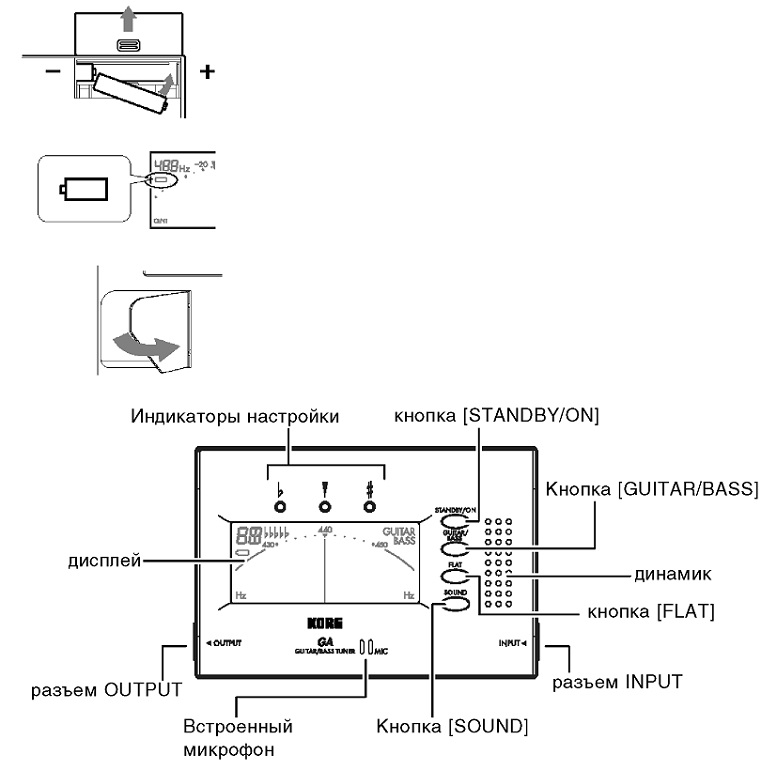

Установка батарей
Сдвиньте и снимите крышку батарейного отсека на тыльной панели GA-40. Выставьте
батареи, соблюдая при этом правильную полярность, и установите крышку на место.
Если GA-40 работает некорректно, и повторное отключение/включение питания не
устраняет неполадку, попробуйте извлечь батареи и установить их заново.
Батареи, входящие в комплект поставки прибора, предназначены только для проверки
его работоспособности.
При разряде батарей в левой стороне дисплея появится пиктограмма с изображением
батареи. В этом случае следует заменить батареи. Перед заменой батарей не
забудьте отключить питание GA-40.
Использование стойки
Расположенная на тыльной стороне прибора стойка позволяет установить GA-40 под
удобным углом.
Использование тюнера
Режим Meter
В данном режиме настройка производится по показаниям стрелочного индикатора.
1. Подключите тюнер. Способ подключения зависит от типа подключаемого
инструмента.
Подключение электрогитары или баса
Для подключения инструмента к GA-40 обязательно используйте инструментальный
кабель.
&L При подключении кабеля в гнездо INPUT встроенный микрофон автоматически
отключается.
При живой игре представляется удобным использовать разъем OUTPUT GA-40.
Подключите инструмент к разъему INPUT GA-40, а затем подключите усилитель к
разъему OUTPUT. Теперь звук с инструмента попадает на усилитель, проходя через
тюнер - таким образом, исполнитель может настраивать инструмент непосредственно
во время выступлений.
&L Если к разъему OUTPUT подключен усилитель, обязательно подключите кабель к
разъему INPUT.
В противнот случае начнет работать встроенный тикрофон, в результате чего тожет
возникнуть акустическая обратная связь.
Работа с акустическими инструментами
При использовании контактного микрофона Korg CM-100 (приобретается отдельно)
подключайте его к разъему INPUT GA-40. Для работы со встроенным микрофоном не
нужно подключать никаких проводов.
2. Нажмите на кнопку [STANDBY/ON].
GA-40 будет находиться в режиме Meter. Питание отключается автоматически, если
тюнер не используется в течение 20 минут.
3. Для выбора инструмента нажмите на кнопку [GUITAR/BASS]. Настройки для струн
будут установлены следующим образом:
GUITAR: 7B, 6E, 5A, 4D, 3G, 2B, 1E
BASS: LB, 4E, 3A, 2D, 1G, HB
4. Возьмите ноту на инструменте.
Слева на экране отобразится название ноты, ближайшей к сыгранной. Настраивайте
инструмент таким образом, чтобы на экране отобразилось имя нужной ноты.
При использовании встроенного микрофона располагайте инструмент как можно ближе
к тюнеру и постарайтесь добиться тишины в потещении.
5. Продолжайте играть ноту и настраивайте инструмент так, чтобы загорелся
центральный светодиод
на индикаторе настройки. Левый светодиод загорается в том случае, если взятая
нота ниже эталонной, правый светодиод загорается, если, напротив, нота выше
эталонной. Каждый шаг на шкале приблизительно равен 2 Гц.
Режим Sound Out
Данный режим позволяет воспроизводить эталонную ноту через динамик GA-40.
1. Произведите действия, описанные в шагах 2 и 3 раздела «Режим Meter».
2. Нажмите на кнопку [SOUND].
Произойдет переход в режим Sound Out и начнется воспроизведение эталонной ноты.
3. Снова нажмите на кнопку [SOUND] для выбора нужной ноты. Звук из динамика на
октаву выше стандартного строя гитары, и на две октавы выше стандартного
басового строя.
4. Настройте инструмент относительно звучащей эталонной ноты.
Бемольная настройка
Как в режиме Meter, так и в режиме Sound Out можно производить настройку ниже
стандартной от одного полутона (?) до пяти (Щ).
При отключении питания данный параметр не сохраняется.
1. Для указания количества полутонов нажимайте на кнопку [FLAT].
2. Войдите в режим Meter или Sound и, воспользовавшись стандартной процедурой,
описанной выше, настройте инструмент.

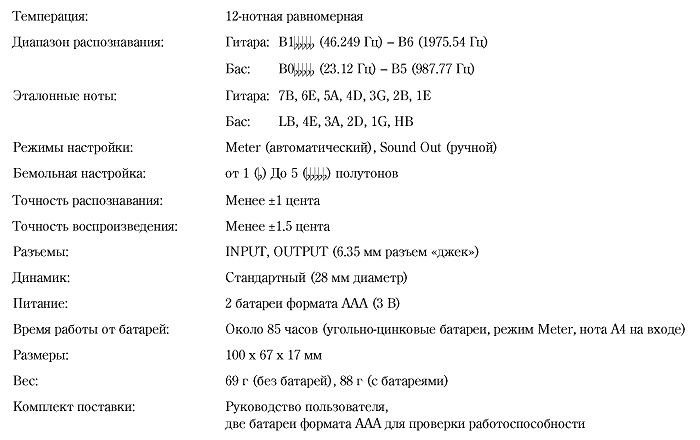

Технические характеристики
* Технические характеристики и внешний вид продукта могут быть изменены без предварительного уведомления.
////////////////////////////
