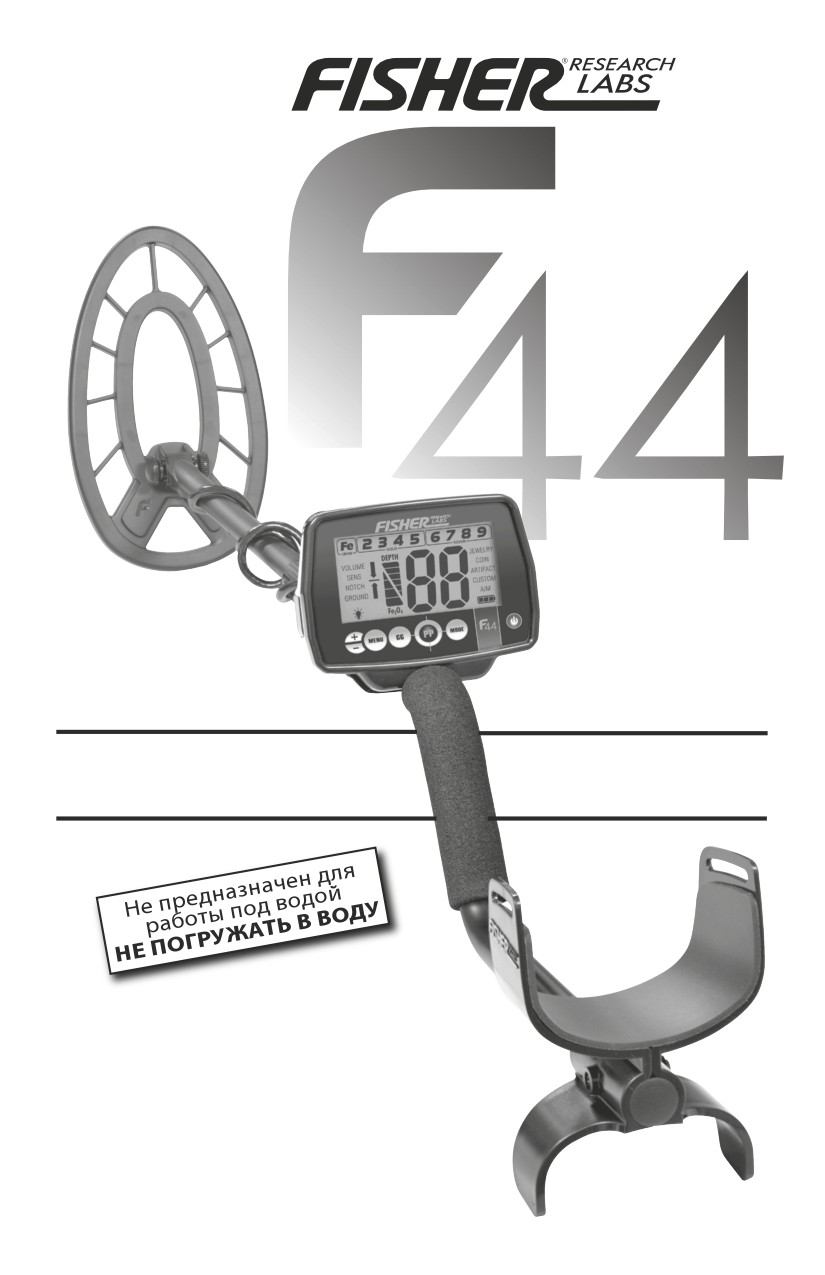

Металлоискатель Fisher F44. Руководство по эксплуатации





-------------------------------------------------------------------------------------------------------------------------------------------------------------

РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
Использовать только
ALKALINE элементы питания.
Не используйте мощные
источники питания (Heavy Duty).
Не используйте угольно-цинковые
элементы питания.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Поздравляем!
Поздравляем вас с приобретением нового металлоискателя Fisher F44™. F44 - это результат многих лет
исследований и разработок в области программного обеспечения, вобравший в себя самые последние
достижения по уменьшению веса и повышению точности работы. F44 можно использовать с его началь-
ными параметрами «из коробки», устанавливающимися по включению питания, или же вы можете сами
настроить его под конкретные условия поиска. Вам больше не надо бояться ненастной погоды - F44
полностью водонепроницаем. Дождь? Рассмейтесь! Погода больше не будет той силой, что не даст вам
насладиться любимым развлечением. В разработку этого революционно нового металлоискателя были
вовлечены энтузиасты-кладоискатели со всего мира. Настоящее руководство написано с целью помочь
вам использовать свой металлоискатель оптимальным образом, и мы надеемся, что вы внимательно
прочтёте его перед тем, как отправиться на свою первую охоту.
Удачной охоты с металлоискателями от Fisher Research Labs!
Металлоискатель F44 работает на частоте 7,69 кГц и поставляется с 9-дюймовой триан-
гулированной концентрической эллиптической катушкой. Модель F44 работает с теми же
катушками, что и модели F11 и F22.
СОДЕРЖАНИЕ
Терминология
3
Содержимое коробки
4
Сборка
5
Элементы питания
7
Краткая демонстрация возможностей
8
Основы работы металлоискателя
9-10
Основные операции и управление
11
Дисплей
12
Меню
13-16
Идентификация объектов
17-18
Отображение глубины и типа объекта
19-20
Отстройка от грунта
21-22
Ручная калибровка по грунту
22-23
Гнездо для подключения наушников
23
Характеристики и ограничения
24
Устранение неисправностей
25
Этический кодекс кладоискателя:
26
Пятилетняя ограниченная гарантия
26
Заметки
27
2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ТЕРМИНОЛОГИЯ
В данном руководстве используются следующие термины, которые считаются общепринятыми
в среде поисковиков.
РЕЛИКВИЯ
Реликвия - объект, представляющий интерес из-за своего возраста или своей связи с
историческим прошлым. Многие реликвии сделаны из железа, но они могут быть также
сделаны из бронзы или драгоценных металлов.
ЖЕЛЕЗО
Железо - это распространённый малоценный металл, который в некоторых случаях ме-
таллоискательства является неже-лательным объектом. Примеры нежелательных объек-
тов из железа - старые банки, трубы, болты, гвозди. Иногда из железа сделаны и нужные
объекты. Так, железо используется в межевых знаках. Ценные реликвии также могут быть
сделаны из железа; пушечные ядра, старинное оружие и детали старинных сооружений и
повозок тоже могут быть изготовленны из железа.
ЧЕРНЫЕ МЕТАЛЛЫ
Металлы, изготовленные из железа или содержащие железо.
ИГНОРИРОВАНИЕ
Указание металла как «игнорируемого» означает, что металлоискатель не издаёт звуко-
вого сигнала и не выдаёт визуальной индикации при попадании данного объекта в зону
обнаружения катушки.
ДИСКРИМИНАЦИЯ
Способность металлоискателя испускать звуки разной тональности для разных металлов
или его способность «игнори-ровать» определённые металлы называется дискриминаци-
ей - способностью по-разному реагировать на различные типы металлов.
Дискриминация - это важная характеристика профессионального металлоискателя. Она
позволяет пользователю не от-влекаться на мусор и другие посторонние объекты.
ЛОКАЛИЗАЦИЯ
Локализация - это процесс определения точного местоположения скрытого объекта. Дав-
но лежащие в земле металлические предметы почти не отличимы от грунта, и поэтому с
трудом поддаются локализации.
ОТСТРОЙКА ОТ ГРУНТА
Отстройка от грунта - способность металлоискателя «видеть сквозь землю», игнорировать
находящиеся в грунте естественные минералы и реагировать только на обнаруженные
металлические предметы. В данном металлоискателе встроена запатентованная схема
устранения ложных сигналов при работе на сложном грунте.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

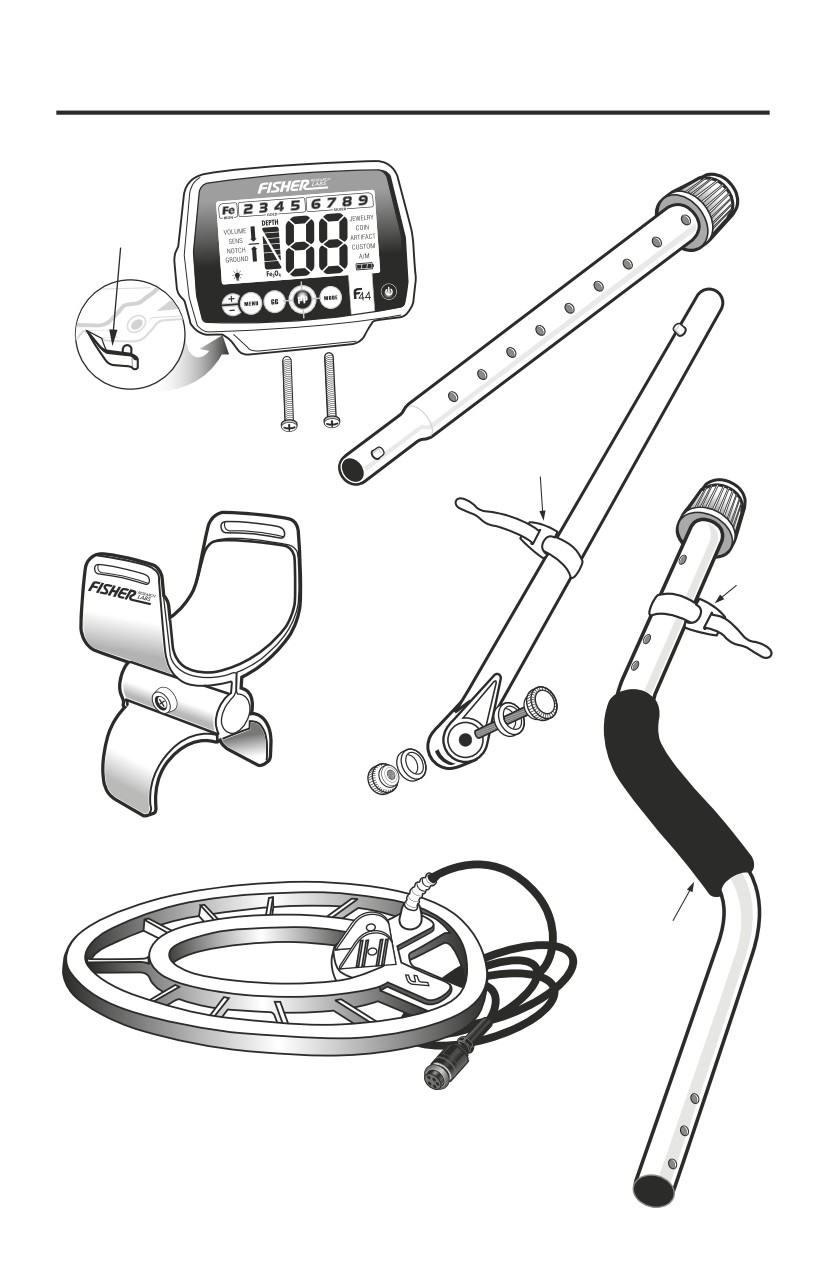

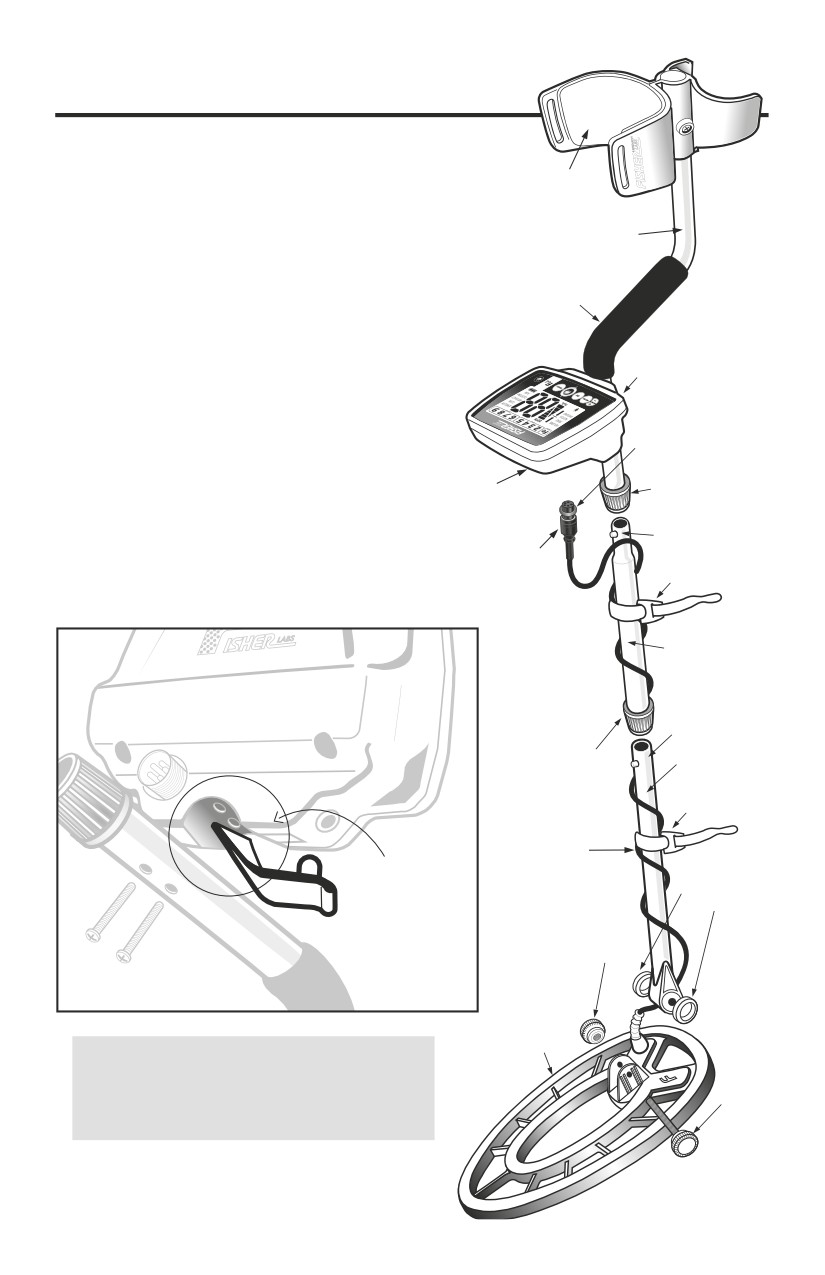

СОДЕРЖИМОЕ КОРОБКИ
В комплект поставки входят следующие составные части:
Крышка
гнезда
4. Средняя
наушников
штанга
1. Блок управления
с двумя винтами
«Липучка»
5. Узел нижней
штанги с болтом
«Липучка»
и рифлёной
гайкой
6. S-образная
2. Узел подлокотника в сборе
штанга
с винтом и фиксирующей гайкой
Накладка
3. Катушка
Уплотнительное кольцо
Одно кольцо надето на разъём
катушки. Запасное кольцо вложено
в папку с Руководством.
4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СБОРКА
Необходимые инструменты: крестовая отвертка
1
Вывинтить винт из подлокотника.
Подлокотник
• Надеть подлокотник на конец S-образной штанги.
• вставить винт и завинтить фиксирующую гайку.
S-образная
штанга
2
Винтами закрепите блок управления;
Гнездо для
первым завинчивается задний винт.
наушников
ПРИМЕЧАНИЕ:
Накладка
• Накладка заходит за Блок управления.
• Накладка может частично закрывать одно
из монтажных отверстий. Чтоб открыть
Уплотнительное кольцо
его, сдвиньте накладку.
Отсек
Манжета
• Перед тем, как устанавливать Блок управ-
батареи
фиксации
ления, проверьте, что крышка гнезда
питания (сзади)
Фиксатор
наушников зафиксирована на месте
Разъём
кабеля
«Липучка»
надлежащим образом.
Средняя
штанга
Фиксатор
Манжета
* Нижняя
фиксации
штанга
«Липучка»
Кабель
катушки
Крышка гнезда для
наушников должна
Шайбы
находиться в углублении
катушки
так, что её верхний край
оказывается заподлицо
с поверхностью блока
Рифлёная
управления, и она нахо-
гайка
дится между корпусом
блока и S-образной
Триангули-
штангой.
рованная
эллиптическая
водонепроница-
емая катушка
Предупреждение:
Попытка силой пропихнуть среднюю штангу, когда эксцентри-
ковый зажим поднят, может привести к появлению на зажиме
Болт
заусенцев. Если такое произошло, удалите заусенцы ножом,
чтобы можно было вставить штангу.
* Примечание: Пользователи очень высокого роста могут приоб-
рести дополнительную нижнюю штангу (TUBE5X), удлиняющую
инструмент.
5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

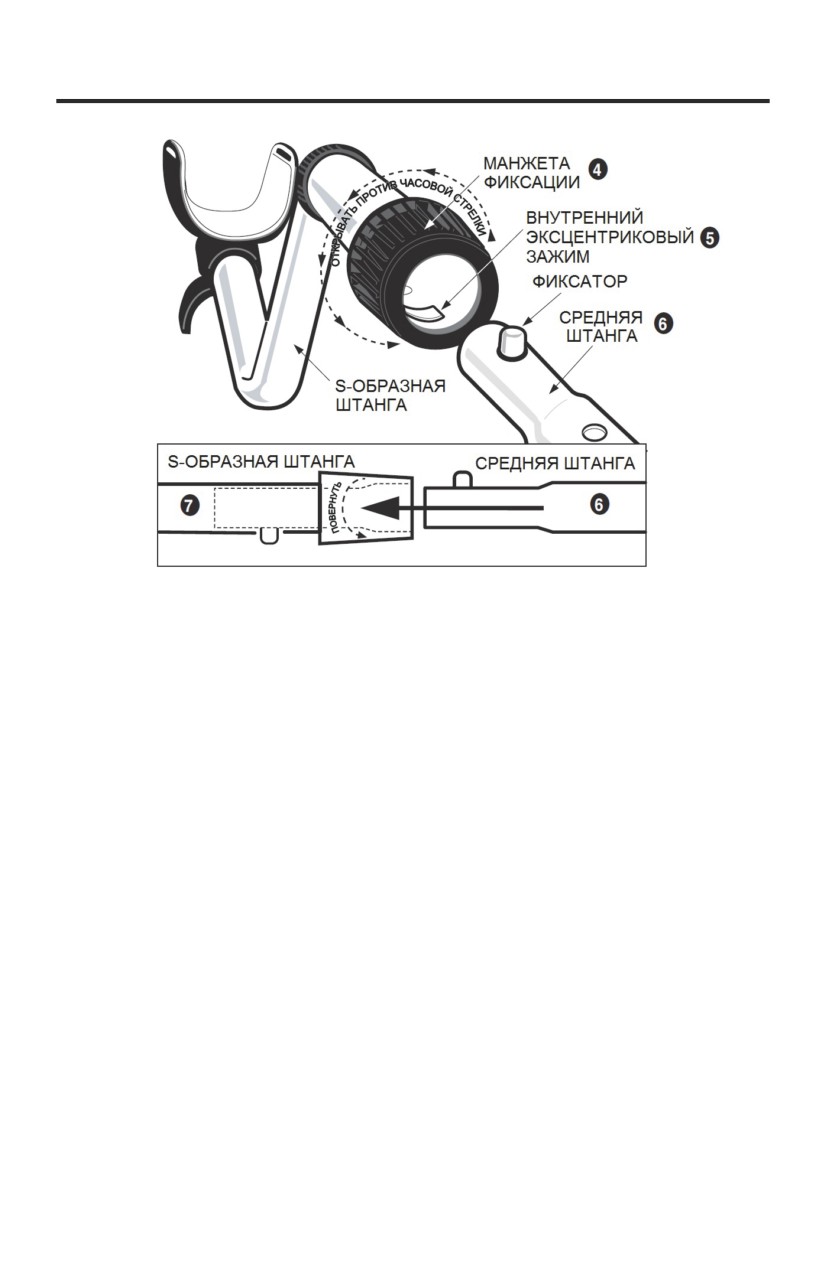

СБОРКА (продолжение)
3
Поставьте S-образную штангу прямо.
4
Поверните МАНЖЕТУ ФИКСАЦИИ до упора против часовой стрелки.
5
Всунув палец внутрь трубы, убедитесь, что ВНУТРЕННИЙ ЭКСЦЕНТРИКОВЫЙ ЗАЖИМ
не выступает над внутренней поверхностью трубы.
6
Вставьте СРЕДНЮЮ ШТАНГУ в S-ОБРАЗНУЮ ШТАНГУ, фиксатором вперёд.
7
Поверните СРЕДНЮЮ ШТАНГУ до момента, когда фиксатор попадёт в отверстие.
8
Поверните МАНЖЕТУ ФИКСАЦИИ по часовой стрелке до щелчка.
9
Повторите эту процедуру для НИЖНЕЙ ШТАНГИ.
10
С помощью БОЛТА и РИФЛЁНОЙ ГАЙКИ закрепите КАТУШКУ на НИЖНЕЙ ШТАНГЕ.
11
Отрегулируйте длину НИЖНЕЙ ШТАНГИ так, чтобы вам было удобно работать, стоя
прямо, при этом рука должна чувствовать себя свободно, а КАТУШКА должна быть
параллельной земле и находиться перед вами.
12
Надёжно намотайте КАБЕЛЬ вокруг ШТАНГИ, оставив слабину в нижней части.
13
Подключите КАБЕЛЬ к блоку управления.
Не вращайте ни кабель, ни разъём. Поворачивать следует только Манжету фикса-
ции. Чтоб наживить манжету на резьбу, следует прилагать минимальное усилие.
Не допускайте перекоса. Когда Манжета фиксации полностью дошла до упора по
резьбе коннектора, затяните её дополнительным усилием. Полностью завинчен-
ная манжета фиксации может не закрывать все нитки резьбы.
6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ЭЛЕМЕНТЫ ПИТАНИЯ
Для работы металлоискателя требуется
два пальчиковых элемента типа AA
(не входят в комплект поставки).
Не используйте обычные
угольно-цинковые батарейки.
Не используйте элементы питания
“Heavy Duty”.
Можно также использовать аккумуляторы. В этом случае мы
рекомендуем использовать никель-металлогидрид-
ные аккумуляторные батареи. Отсек для элементов
питания расположен на правой стороне корпуса.
Оба элемента следует вставлять отрицательным
полюсом вниз.

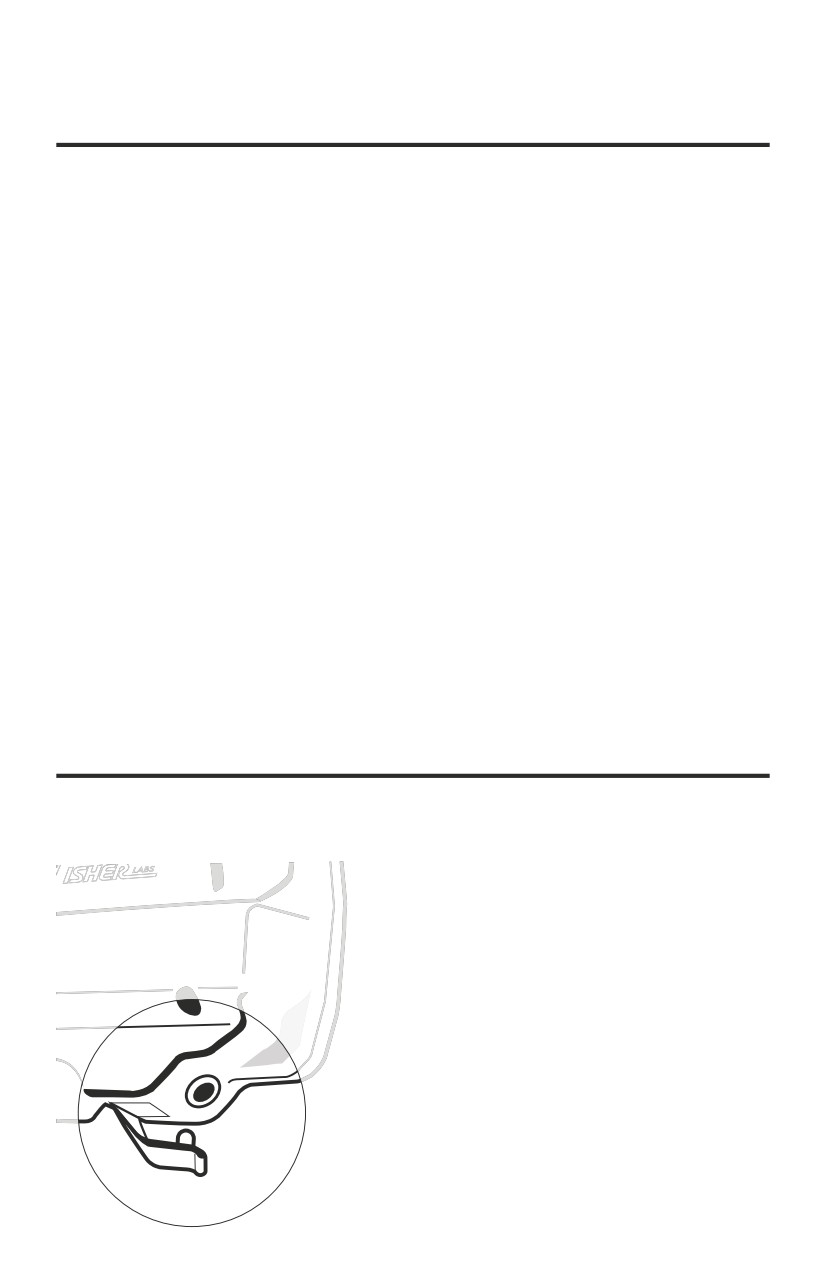

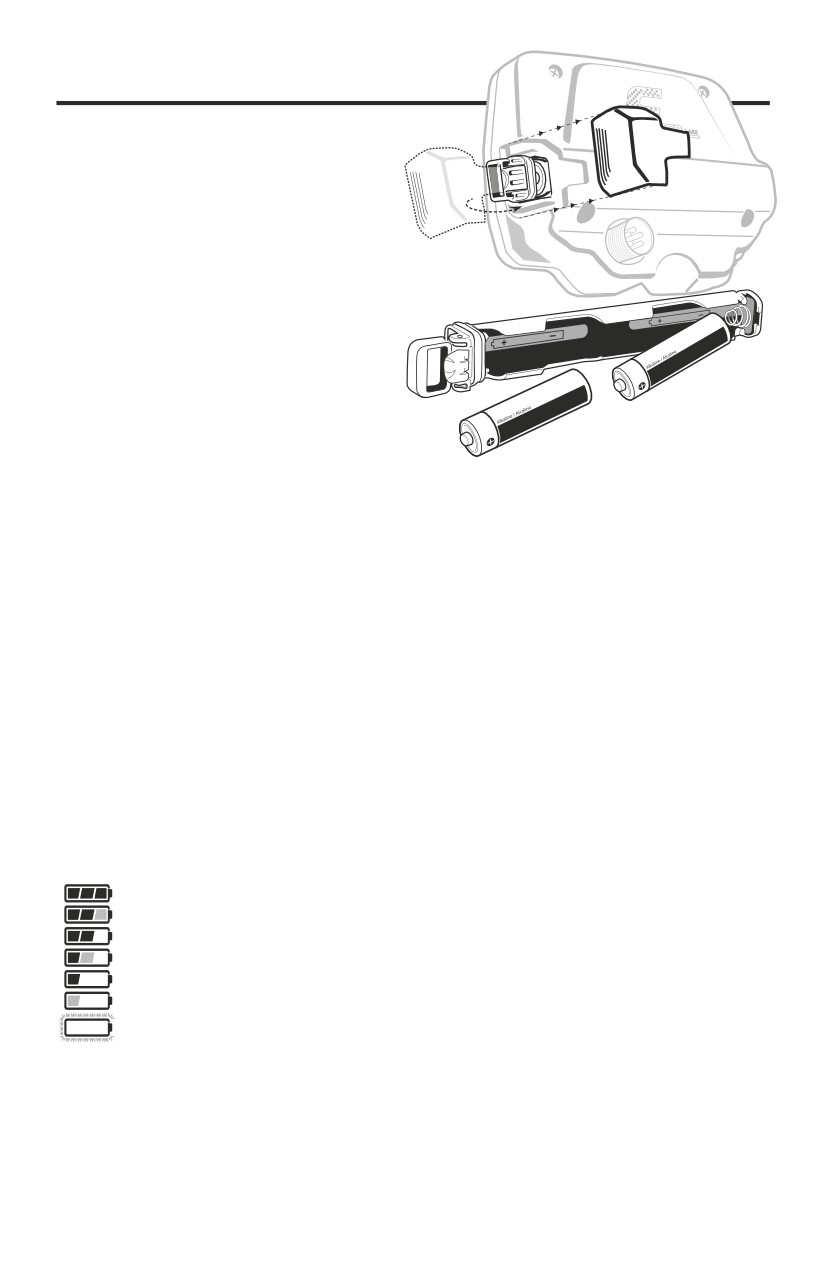

Выньте патрон с элементами питания:
1. Сдвиньте крышку отсека питания.
2. Поднимите петлю на патроне с элементами питания (пальцем или с помощью язычка на крышке от-
сека питания)
3. Потяните за петлю, чтобы вынуть патрон (не используйте для этого язычок на крышке отсека питания,
поскольку есть риск его отломать)
Чтобы вставить патрон обратно:
1. Опустите петлю на патроне.
2. С усилием вдвиньте патрон в отсек, так, чтобы петля была заподлицо с корпусом. (Патрон можно
вставить только в одной ориентации, с латунными контактами, направленными в сторону дисплея,
и с шарниром петли, направленным назад)
ДЛИТЕЛЬНОСТЬ РАБОТЫ ОТ БАТАРЕЙ
Ожидаемая длительность работы от двух элементов типа AA - 25-30 часов. Длительность работы от пе-
резаряжаемых элементов - примерно 15 часов без подзарядки. Подсветка дисплея увеличивает потреб-
ление и снижает длительность работы комплекта элементов питания, при этом максимальная яркость
снижает длительность работы весьма заметно.
ИНДИКАТОР РАЗРЯДА БАТАРЕИ
Индикатор разряда батареи состоит из трёх сегментов и рамки. Величина напряжения питания для двух
ЩЕЛОЧНЫХ элементов индицируется следующим образом:
Все сегменты тёмные
2,8 вольт или больше
Правый сегмент серый, два других тёмные,
>2,6 В
Правый сегмент не виден, два других тёмные
>2,4 В
Правый сегмент не виден, средний серый, левый тёмный
>2,2 В
Правый и средний сегменты не видны, левый тёмный
>2,0 В
Правый и средний сегменты не видны, левый серый
>1,8 В
Ни один сегмент не виден, мигающая рамка
<1,8 В
Рекомендуется заменять батарейку, когда индицируется один чёрный сегмент.
ГРОМКОСТЬ ДИНАМИКА И ЗАРЯД ЭЛЕМЕНТОВ ПИТАНИЯ
Можно заметить, что когда высвечен только один сегмент индикатора заряда элементов питания, гром-
кость динамика снижается. Когда остался только мигающий контур индикатора, снижение громкости ди-
намика становится весьма заметным.
УТИЛИЗАЦИЯ БАТАРЕЙ. Щелочные батарейки можно выбрасывать или утилизировать как обычный
мусор. Не щелочные батарейки следует утилизировать как вторсырьё.
7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Краткая демонстрация
возможностей
I. Что потребуется
Гвоздь (железный). Монета в 25 центов или серебряная монета. Монета в 10 центов.
Золотое кольцо. Монета в 5 центов. Монета в 1 цент, отчеканенная после 1982 года
(монеты выпуска после 1982 года чеканятся из цинка. Большинство современных мо-
нет других стран также чеканят из цинка).
II. Расположение металлоискателя

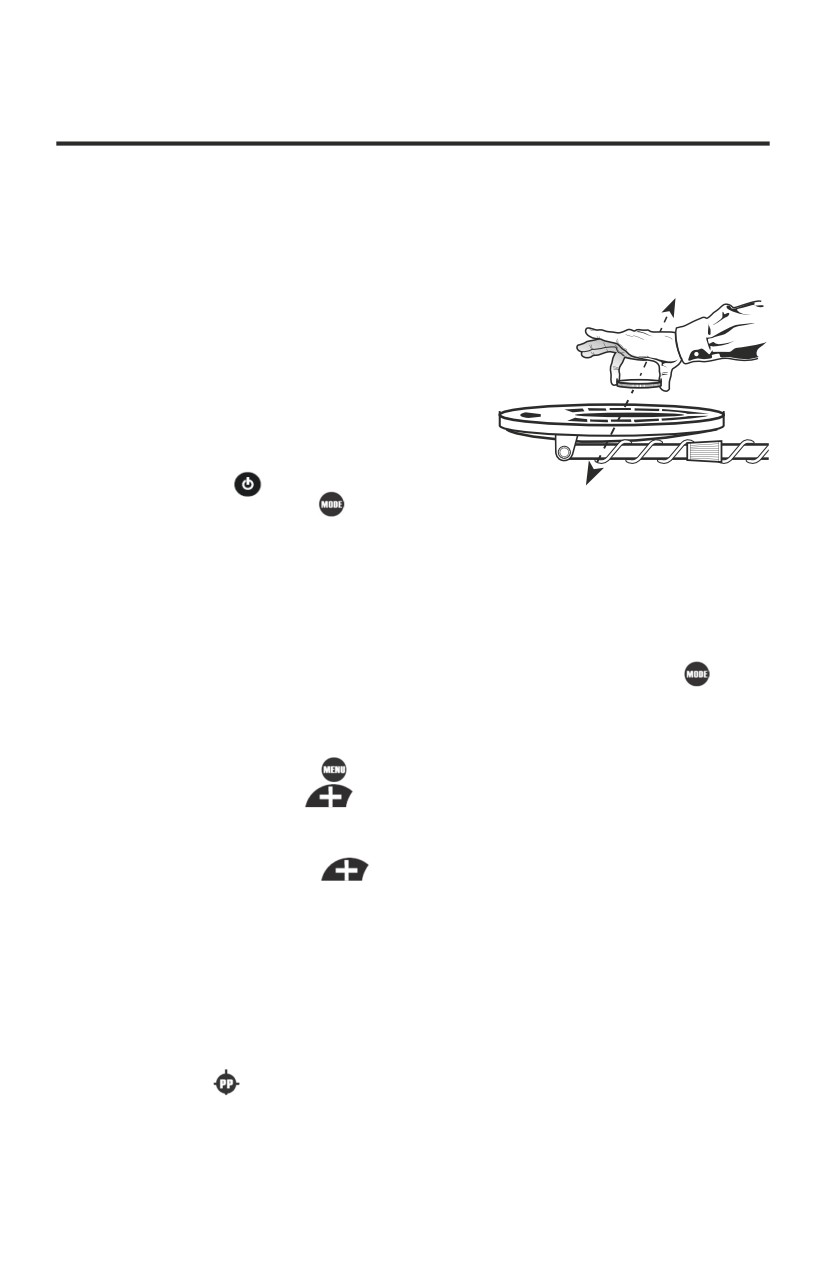

a. Поместите металлоискатель на стол так, чтоб катушка свисала со стола (или же по-
просите приятеля подержать металлоискатель так, чтоб катушка не
была близко к грунту).
b. Катушка должна находиться вдали от стен, пола и метал-
лических предметов.
c. Снимите с рук наручные часы, кольца и украшения.
d. Выключите бытовые приборы или осветительные
устройства, которые могут создавать электромаг-
нитные помехи.
e. Разверните катушку металлоискателя по направ-
лению к корпусу детектора.
f. Нажмите на кнопку

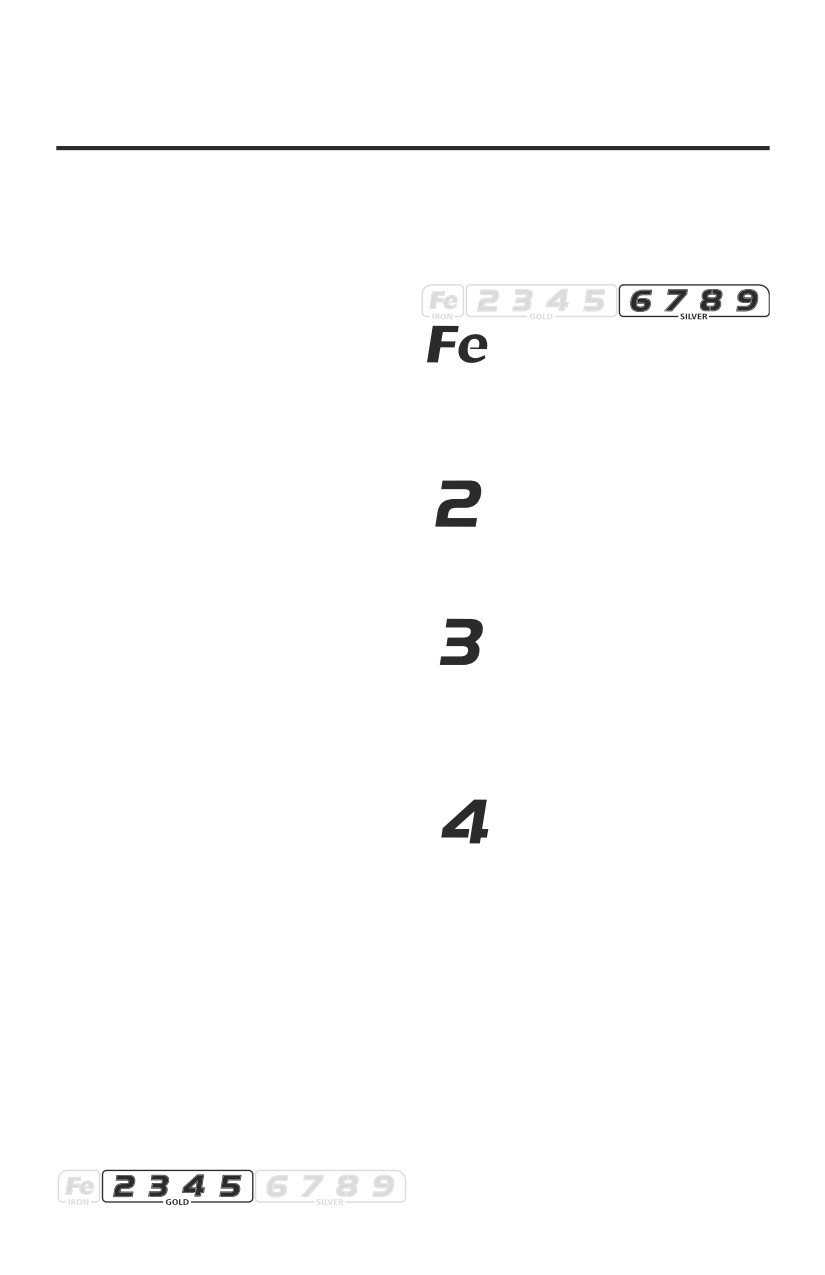

g. Дважды нажмите на кнопку . Обратите внимание, что высвечиваются отметки
объектов всех типов.
III. Демонстрация функции DISCRIMINATION (Игнорирование)
Проведите каждым из металлических образцов перед катушкой и обратите внимание
на разный тон звукового сигнала. Обратите также внимание на индикатор объекта и
на большой двузначный индикатор Target-ID, отображающий для каждого образца
своё значение. Гвоздь: низкий тон. Монета в 5 центов: средний тон. Одноцентовая
цинковая монета: средний тон. Золотое колечко: большинство золотых колец даёт
средний тон. Монета в 5 центов: высокий тон (Монета в 5 центов США крупнее монеты
в 10 центов). Монета в 25 центов: высокий тон. Дважды нажмите кнопку
, чтобы
перейти в режим поиска ювелирных украшений. Обратите внимание, что индикация
Fe (железо) больше не светится. Помахайте перед катушкой гвоздём. Индикации не
будет, поскольку гвоздь «дискриминирован».
IV. Демонстрация функции NOTCH (Селективное игнорирование)
Несколько раз нажмите кнопку
, чтобы зажглась индикация NOTCH.
Несколько раз нажмите кнопку
, пока не начнёт мигать иконка «3», и дождитесь, пока
мигания не прекратятся (на это потребуется около 5 секунд). Иконка станет невидимой.
Проведите перед катушкой монетой в 5 центов. Металлоискатель на неё не среагиру-
ет. Пятицентовик «игнорируется».
Четыре раза нажмите на кнопку
, станет мигать иконка «3»; дождитесь, пока мига-
ния не прекратятся (на это потребуется около 5 секунд). Иконка вернётся на дисплей.
За один раз можно выбрать для селективного игнорирования только одну категорию.
Для выбора других категорий эту процедуру нужно провести для каждой.
V. Демонстрация индикатора глубины DEPTH
a. Проведите 10-центовой монеткой близко от катушки (примерно в 2,5 см).
b. Обратите внимание, что индикатор глубины показывает небольшое значение.
c. Теперь помахайте монетой дальше от катушки и обратите внимание, что число вы-
свеченных сегментов на индикаторе глубины увеличилось, что соответствует большей
глубине залегания объекта.
VI. Демонстрация функции PINPOINT (точная локализация)
а. Нажмите кнопку
, не отпуская её. На дисплее на короткое время появится инди-
кация «РР».
b. Держите монету над катушкой, не двигая ей.
c. Придвиньте монету к катушке, затем отодвиньте от катушки.
d. Обратите внимание на изменение характера звука при изменении расстояния от
монеты до катушки.
e. Обратите внимание на изменения состояния индикатора глубины при перемеще-
нии монеты ближе или дальше от катушки.
8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Основы работы
металлоискателя
Данный металлоискатель предназначен для обнаружения скрытых в земле
металлических объектов. При поиске металла, под землёй или на поверхно-
сти, вам приходится преодолевать следующие проблемы и препятствия:
1. Игнорировать сигналы, вызываемые содержащимися в грунте минералами.
2. Игнорировать сигналы, вызываемые не нужными вам металлическими
предметами, например, гвоздями.
3. Определять тип обнаруженного объекта перед тем, как его выкапывать.
4. Оценить размер и глубину нахождения объекта, чтобы его проще было вы-
копать.
5. Устранить влияние электромагнитных помех от других электронных
устройств.
Ваш металлоискатель разрабатывался с учётом этих требований.
1. Минерализация грунта
Минералы содержатся во всех грунтах. Сигналы, вызываемые такими минера-
лами, могут создавать помехи сигналам от металлических объектов, которые
вы хотите найти. Все грунты отличаются друг от друга, причём значительно,
типом и содержанием присутствующих в них минералов. В металлоискателе
F44 имеются запатентованные схемы, автоматически устраняющие мешаю-
щий отклик от минералов, встречающихся в природных грунтах.
ПРИМЕЧАНИЕ: Данный металлоискатель не полностью игнорирует все типы
минералов. В частности, он НЕ РАССЧИТАН на работу на мокром песке мор-
ского пляжа. Другой пример грунта, которые не будет полностью игнориро-
ван, - любая почва с высокой концентрацией оксидов железа, которые обыч-
но имеют красноватый оттенок.
2. Мусор
При поиске монет хочется игнорировать посторонние объекты - такие, как
алюминиевая фольга или гвозди. Вы можете определять отметку объекта и
слушать звуковые сигналы от всех обнаруженных предметов и сами решать,
стоит их выкапывать или нет. Или же вы можете исключить нежелательные
металлические предметы из числа обнаруживаемых, воспользовавшись дру-
гим режимом работы или функцией NOTCH (селективное обнаружение), или
перейти в режим Custom (Настраиваемый), чтобы задать свои собственные
критерии игнорирования.
3. Определение природы скрытых объектов

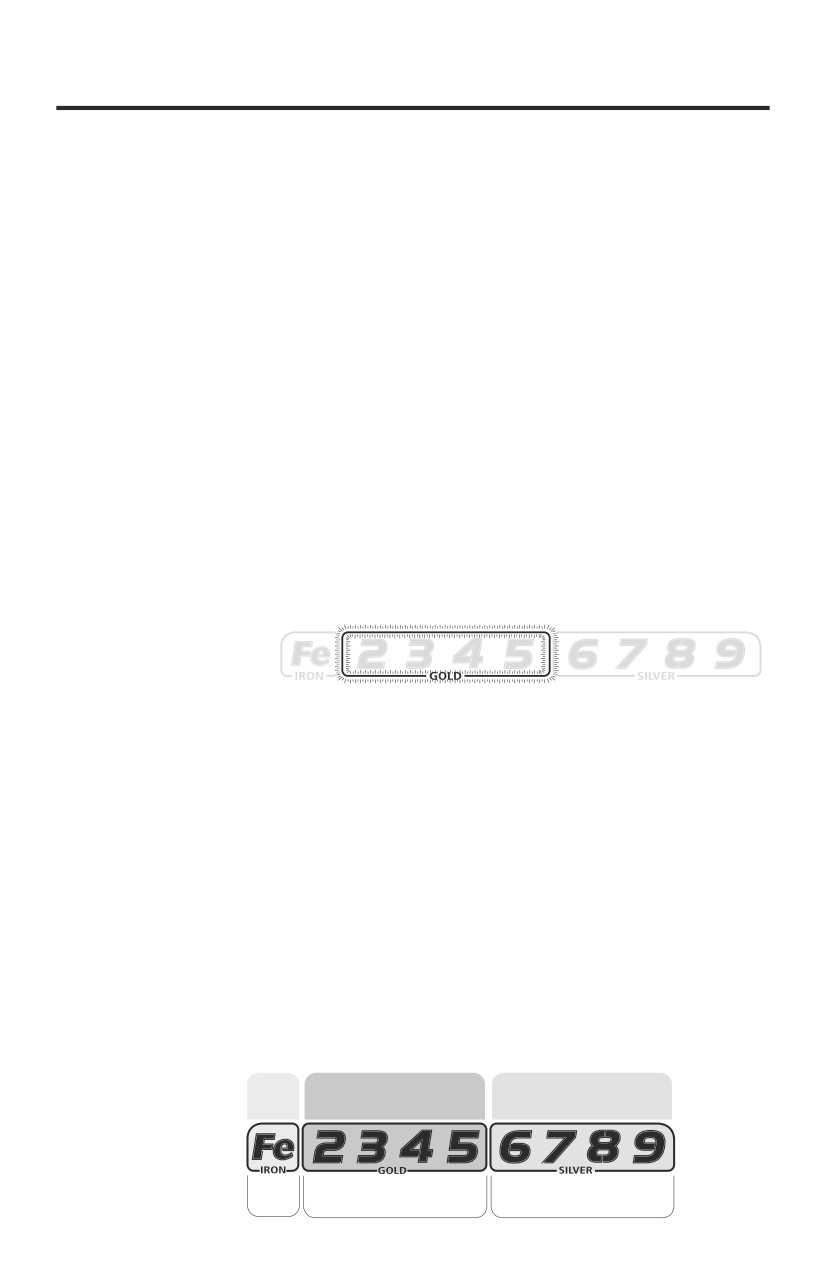

Металлические объекты идентифицируются по 9-сегментному графическо-
му индикатору проводимости и по крупному двузначному идентификато-
ру объекта в центре экрана. Оба они служат индикатором относительной
электропроводности различных объектов. Правые сегменты соответствуют
объектам бóльшим значениям электропроводности. Объекты из железа отоб-
ражаются с символом Fe. Отображаемые значения идентификатора объекта
для категории Fe лежат в диапазоне от 1 до 19.
Золото, пятицентовики и предметы из латуни
отображаются в группе «Gоld».
Объекты из серебра и меди отображаются
в группе «Silver».
4. Размер и глубина залегания скрытых объектов
Относительная глубина залегания металлического объекта отображается
шести сегментным индикатором. Этот индикатор графически отображает от-
носительный размер различных предметов или их расстояние до катушки.
Для данного объекта чем больше расстояние от него до катушки, тем больше
столбцов высвечивается.
9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Основы работы
металлоискателя
(продолжение)
5. Электромагнитные помехи
Катушка создаёт магнитное поле и затем определяет изменения в нём, вы-
званные присутствием металлических объектов. Магнитное поле, создавае-
мое металлоискателем, подвержено также помехам со стороны магнитных
полей, генерируемых другими электронными устройствами. Мобильные
телефоны, вышки сотовой связи, линии электропередачи, СВЧ-печки, освети-
тельные устройства, телевизоры, компьютеры, электродвигатели и т. д. - все
они создают электромагнитные помехи детектору и вызывают его срабатыва-
ние в отсутствие металлических объектов, а иногда и спорадические сраба-
тывания.
Регулировка чувствительности (SENSITIVITY) позволяет снизить величину это-
го магнитного поля и тем самым снизить его подверженность электромагнит-
ным помехам. Вам может захотеться работать при максимальной силе поля,
но наличие электромагнитных помех может сделать это невозможным. Поэто-
му если вы столкнётесь с неустойчивым поведением или «ложными сигнала-
ми», снизьте чувствительность.
Работа с металлоискателем

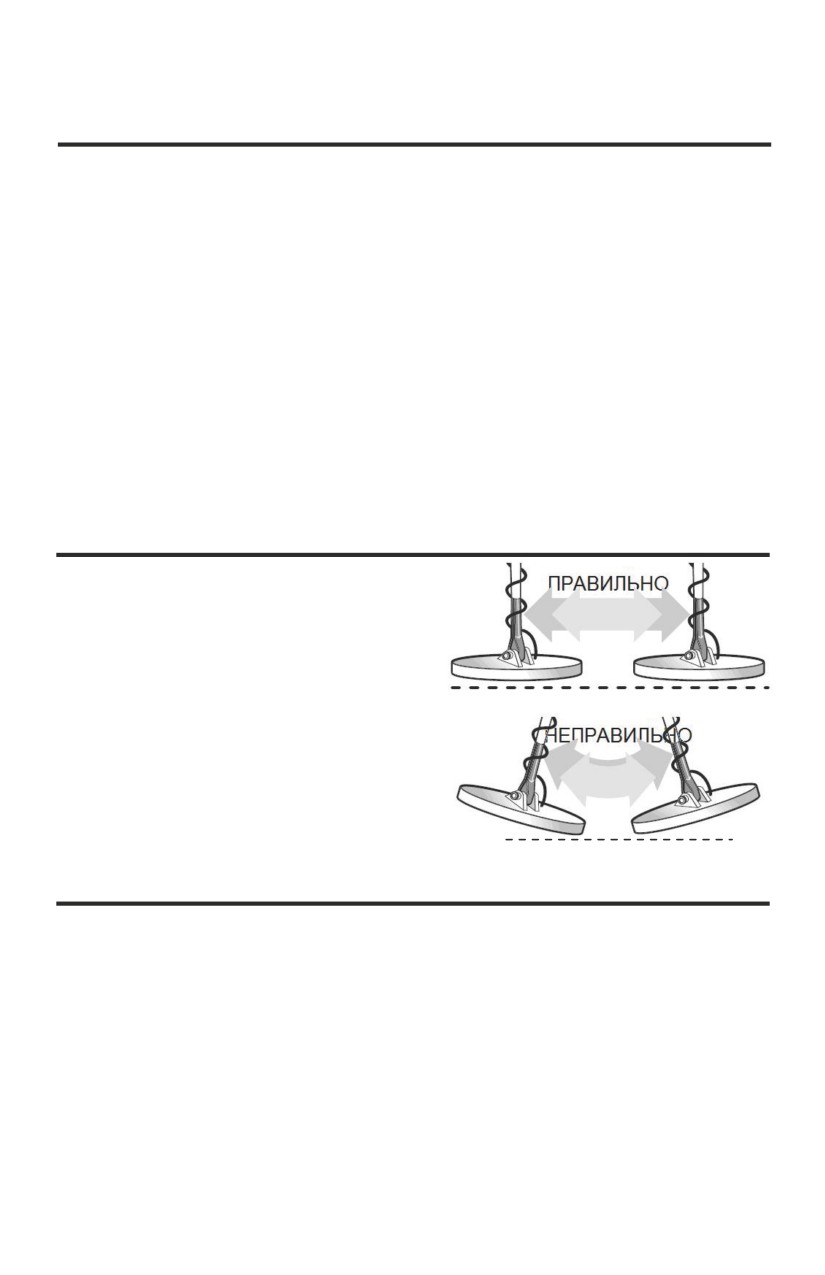

Движение КАТУШКИ
Металлоискатель следует водить над
землёй из стороны в сторону.
Держите катушку параллельно поверх-
ности земли, когда двигаете ею; не при-
поднимайте катушку в конце прохода.
Для обнаружения объекта катушка
должна находиться в движении.
11-дюймовая
водонепроницаемая КАТУШКА
Металлоискатель комплектуется водонепроницаемой триангулированной эл-
липтической концентрической катушкой диаметром 11 дюймов (28 см). Эту лёг-
кую катушку с прочной конструкцией можно полностью погружать в воду. Ниж-
нюю часть штанги с узлом крепления катушки также можно погружать в воду,
однако блок управления и узел подключения кабеля к блоку управления погру-
жать в воду нельзя. Степень стойкости металлоискателя F44 к неблагоприятным
погодным условиям позволяет работать с ним при ненастной погоде, однако он
не рассчитан на то, чтобы выдерживать погружение в воду.
За отдельную плату можно приобрести и дополнительные катушки (см. сайт
www.fisher-lab.ru). Катушки меньшего размера обеспечивают бóльшую точность
определения места залегания объекта и подходят для поиска в тесных местах.
Катушки большего размера при каждом проходе охватывают бóльшую площадь
и проникают в грунт на бóльшую глубину. Биаксиальные катушки обеспечивают
лучшее проникновение на минерализованных грунтах.
10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Основные операции
и управление

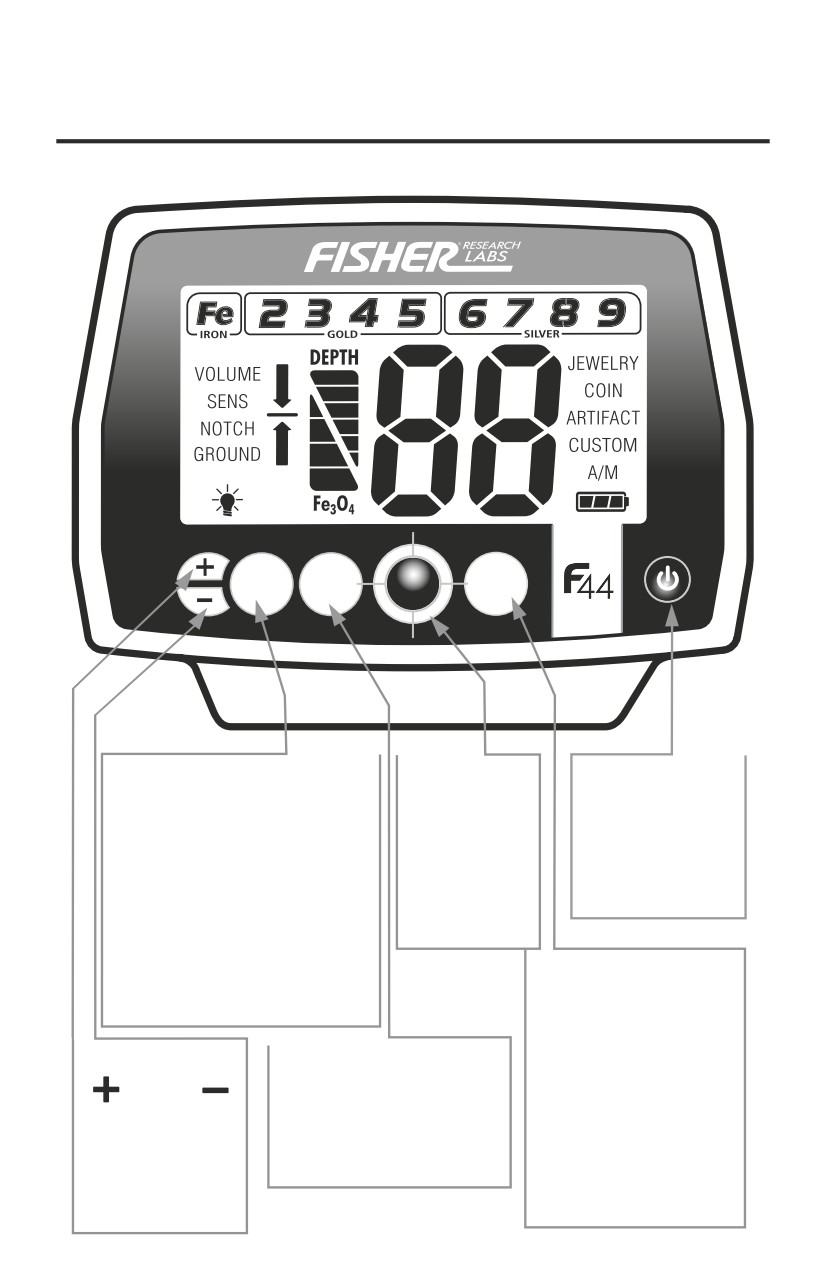

КАК ПОЛЬЗОВАТЬСЯ ОРГАНАМИ УПРАВЛЕНИЯ
MENU
GG
PP
MODE
Повторные нажатие на
Для входа
Включение/
кнопку MENU цикличе-
в режим
выключение
ски перебирают опции:
точной ло-
питания.
VOLUME (регулировка
кализации
Режим при
громкости), SENSITIVITY
нажмите, не
включении пи-
(регулировка чувстви-
отпуская,
тания VOLUME
тельности), NOTCH (се-
кнопку PP.
лективная дискримина-
ция), GROUND (отстрой-
Повторные нажатия
ка от грунта), BACKLIGHT
на кнопку MODE
(Подсветка дисплея).
циклически переби-
рают режимы рабо-
Нажмите на
Для проведения
ты: JEWELRY (поиск
или
отстройки от грунта
ювелирных украше-
для УВЕЛИ-
нажмите, не отпус-
ний), COIN (поиск
монет), ARTIFACT
ЧЕНИЯ или
кая, кнопку GG
УМЕНЬШЕНИЯ
GROUND GRAB®.
(поиск реликвий)
или CUSTOM (Поль-
значения пара-
метра меню
зовательский), А/М
11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

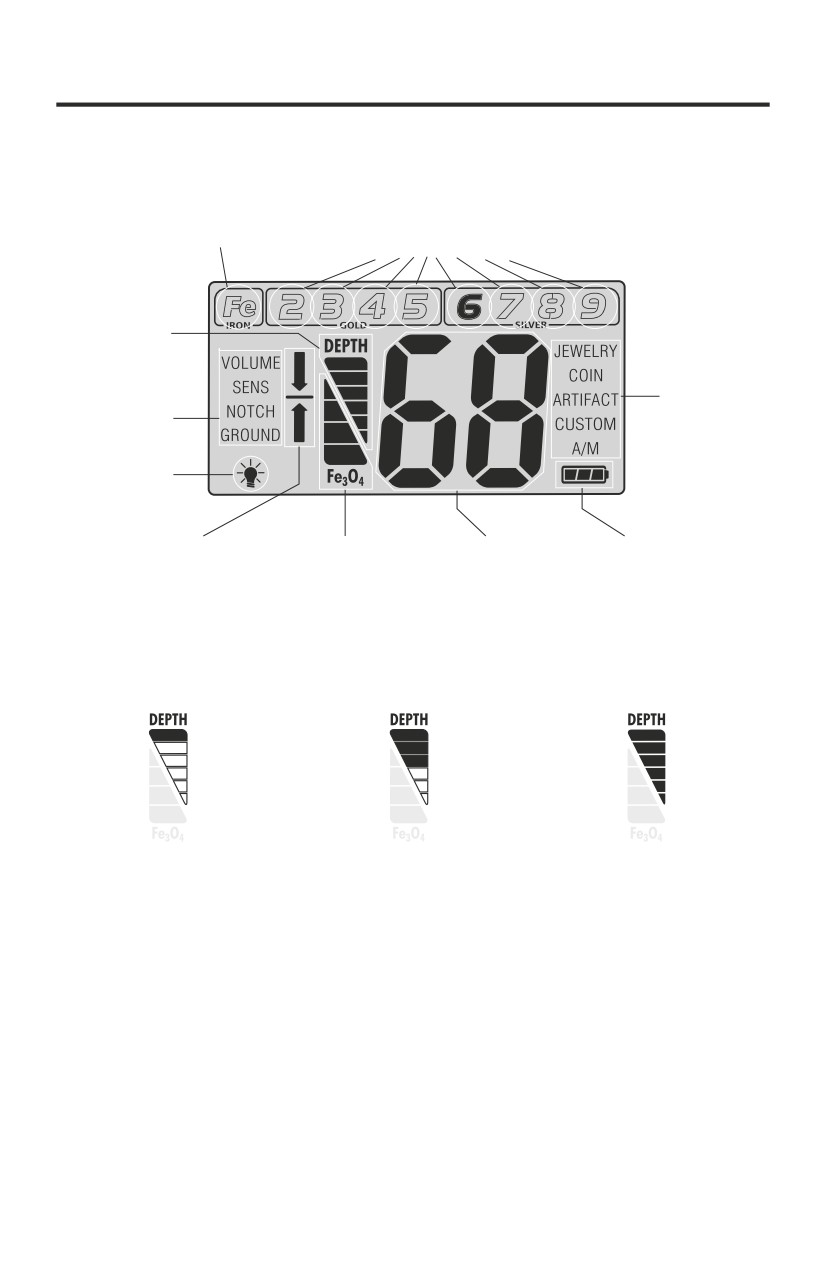

Дисплей
Идентификационная отметка объекта
Вид отметки изменяется от контурного до полного, что говорит об обнаруже-
нии объекта. «Пустая» позиция - индикация категории, исключённой из обна-
ружения функцией Селективного обнаружения.
Идентификационные отметки
Железо
категорий объектов
Индикатор
глубины
Индикатор
Иконки
режимов
категорий
работы
меню
Иконка
подсветки
дисплея
Индикатор
Индикатор
Идентифи-
Индикатор
грунтовой
минерализации
кационная
уровня заряда
ошибки
грунта
отметка
элементов
питания
Индикатор глубины
Объекты размером с монету обнаруживаются на глубине до 23 см. 3-сегментный
индикатор глубины откалиброван на объекты размером с монету.
Предмет размером с мо-
Предмет размером
Предмет размером
нету находится на глубине
с монету находится
с монету находится
менее 5 см
глубже 10 см
глубже 18 см
Другие объекты также регистрируются на шестисегментном индикаторе глу-
бины, однако показания будут относительными. Например, свечение всех ше-
сти сегментов может означать монету на глубине 25 см, но может означать и
очень крупный объект на метровой глубине. Для получения более надёжной
информации используйте индикатор глубины в сочетании с индикатором ка-
тегории объекта.
Индикация перегрузки
Если крупный металлический объект или грунт с сильными магнитными свой-
ствами находятся слишком близко к катушке, индикатор перегружается, и на
экране возникает индикация «--». Звуковой сигнал становится короткими, отры-
вистыми посылками среднего тона Перегрузка не выведет металлоискатель из
строя, однако при таких условиях пользоваться им нельзя. При возникновении
перегрузки приподнимите катушку, чтобы найти предмет с большего расстоя-
ния, или перейдите на другое место.
12

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Меню
Опции меню отображаются с левой стороны экрана. При нормальной работе
меню неактивно, и текстовые иконки не видны. Для перебора опций меню
нажмите кнопку . Каждое нажатие на эту кнопку вызывает переход к сле-
дующей опции меню, и активная опция выделяется. Для изменения значений
внутри каждой опции меню служат кнопки (
). Ниже приведено описание
опций меню:
VOLUME (Громкость)
Установка уровня громкости от 0 до 20. Уровень по умолчанию при включе-
нии питания - 7. При установке на 0 металлоискатель продолжает работать
как обычно, но при этом не генерирует никакого звукового сигнала при об-
наружении объекта.
В металлоискатели F44 есть функция FeTone™, настраиваемый тональный сиг-
нал железа, при которой снижается громкость сигнала от железных предме-
тов, что уменьшает усталость оператора.
Уровни с 10 по 20 служат для установки громкости звукового сигнала от же-
лезных предметов. При увеличении значения с 10 до 20 отклик на железные
объекты увеличивается от тихого до максимального. На каждой из позиций
от 10 до 20 отклик на нежелезные объекты остаётся на максимальной гром-
кости. На уровнях от 0 до 9 отклик как на железо, так и на другие объекты -
одинаковой громкости.
Пример: на уровне 15 громкость отклика на нежедезный объект максималь-
на, отклик на железный объект соответствует уровню «5», или половинной
громкости.
В таблице перечислены параметры громкости для железа
и цветных металлов для каждого значения установки
Громкость
Громкость
Установка цветные металлы железо
Установка цветные металлы железо
1
1
1
11
10
1
2
2
2
12
10
2
3
3
3
13
10
3
4
4
4
14
10
4
5
5
5
15
10
5
6
6
6
16
10
6
7
7
7
17
10
7
8
8
8
18
10
8
9
9
9
19
10
9
10
10
0
20
10
10
При выключении питания металлоискателя установленные параметры сохраняются.
SENS (Чувствительность)
Установка уровня чувствительности от 1 до 20. Уровень по умолчанию при вклю-
чении питания - 12. Чем выше значение, тем более чувствителен металлоискатель.
Если звуковая индикация нерегулярная или если звуе раздаётся в отсутствие
обнаруженных металлических предметов, снизьте чувствительность.
Катушка генерирует магнитное поле и затем регистрирует изменения этого маг-
нитного поля, вызванные присутствием металлических предметов. Магнитное
поле, генерируемое металлоискателем, чувствительно также к электромагнит-
ной энергии, генерируемой другими электронными устройствами. Мобильные
телефоны, базовые станции сотовой связи и т. п. - все они генерируют электро-
магнитные помехи, которые могут влиять на работу металлоискателя и вызы-
вать его срабатывание даже в отсутствие металла, а иногда вызывают появление
спорадических звуковых сигналов.
Установленное значение чувствительности сохраняется при выключении пита-
ния металлоискателя.
13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Меню (продолжение)
NOTCH (Селективное игнорирование)
Функция селективного игнорирования позволяет регистрировать или не откли-
каться на металлы определённого типа для каждой групповой категории. Эту
функцию можно применить к любой категории. Для каждого режима работы
(Ювелирные украшения, Монеты, Артефакты, Пользовательский) можно задать
свои параметры селективного игнорирования.
При активной опции меню Notch нажмите «+» или «-», чтобы запрограммировать
функцию селективного игнорирования. Каждое нажатие на одну их этих кнопок
активную позицию (отмеченную мигающей иконкой) на новую категорию. Выбе-
рите нужную категорию и подождите 5 секунд, или же нажмите кнопку меню для
немедленного подтверждения выбора. Статус категории изменяется на противо-
положный. Если иконка ранее была подсвечена, то теперь она исчезнет, указывая
на то, что данная категория селективно исключена из числа обнаруживаемых.
Аналогично, иконка, которая ранее не отображалась на экране, снова становится
видимой, индицируя, что эта категория теперь активна и металлоискатель будет
реагировать на соответствующие объекты.
Можно исключать все 9 категорий, но в любой момент времени может быть ис-
ключена только одна. При выключении металлоискателя установки селективного
игнорирования запоминаются.
GROUND
Параметр Ground (отклик от грунта) можно изменять в пределах от 0 до 99. Это
даёт возможность вручную регулировать внутренние схемы калибровки по грун-
ту, для чего обычно этому параметру устанавливают то же значение, что и у па-
раметра Ground Phase (фаза сигнала от грунта). Объяснение смысла параметра
Ground Phase приведено в разделе «Калибровка по грунту».
При ручной регулировке отклика от грунта видны только две цифры фазы грунта.
Имейте в виду, что при такой регулировке отображаемое значение изменяется на
1 только после 10 нажатий на кнопку. На самом деле в металлоискателе преду-
смотрены 1000 различных значений, но отображаются только два старших раз-
ряда. Причины для такой ручной регулировки отклика от грунта объясняются в
разделе «Калибровка по грунту».
Опция меню Ground доступна только в неселективном режиме работы All Metal
(A/M). Во всех других режимах эта опция на экране не появляется, однако уста-
новленное вручную значение параметра сохраняется и в режимах Jewelry, Coin,
Artifact and Custom, а также в режиме Точной локализации.
Значение параметра Ground при выключении питания не сохраняется.
BACKLIGHT (подсветка дисплея)
Может принимать значения от 0 до 5. Этот параметр регулирует яркость фоновой
подсветки экрана дисплея. Когда она включена, горит символ
. Днём фоно-
вую подсветку можно включить, но она будет не видна, и только увеличит расход
энергии от элементов питания. Поэтому не забывайте проверять, что символ не
светится, когда фоновая подсветка не нужна.
14

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Меню (продолжение)
Режимы работы

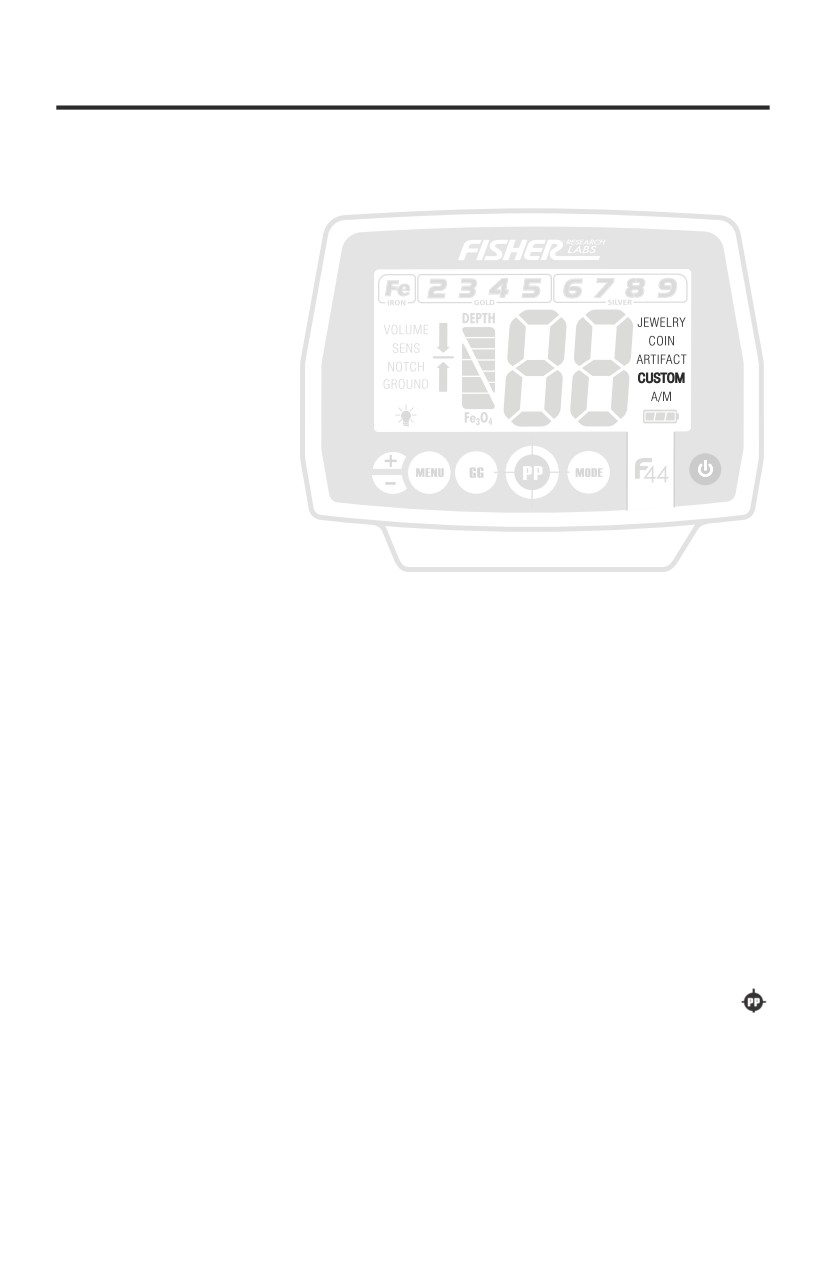

В F44 имеется четыре предустановленных режима работы: JEWELRY (ювелирные
украшения), COIN (Монеты), ARTIFACT and CUSTOM (Археологические артефакты
и Настраиваемый поль-
зователем), ALL METAL
(Неселективный). В режи-
мах JEWELRY и COIN име-
ются предустановленные
значения селективного
игнорирования. Во всех
четырёх режимах работы
значение селективного
игнорирования можно
менять для всех 9 катего-
рий объектов, и эти изме-
нения при выключении
питания металлоискателя
сохраняются.
Перебор
режимов работы осуще-
ствляется
повторными
нажатиями кнопки MODE.
Активный режим выделяется жирным шрифтом. Для изменения селективного иг-
норирования в каждом из режимов используется функция NOTCH. В режиме ALL
METAL функция NOTCH не работает.
Предустановка NOTCH в режиме JEWELRY: Категория Fe (железо) селективно
исключена.
Предустановка NOTCH в режиме COIN: Fe (железо) и категории группы объек-
тов 2 (фольга) и 4 (алюминий) селективно исключены.
Предустановка NOTCH в режиме ARTIFACT: Включены все категории обектов.
Предустановка NOTCH в режиме CUSTOM: Задаётся пользователем.
Сброс к заводским установкам
Для сброса F44 к заводским установкам необходимо выполнить следующие
действия:
1. Выключить металлоискатель.
2. Удерживая нажатой кнопку MENU, нажмите кнопку включения питания
ПРИМЕЧАНИЕ: При сбросе теряются все пользовательские установки то-
нальных сигналов, на которые был сконфигурирован режим Custom.
PINPOINT (Локализация)
Для активации функции точной локализации нажмите, удерживая, кнопку .
Двигать катушку не требуется; звуковая отметка и высота звукового сигнала бу-
дут изменяться, когда катушка перемещается над объектом.
Пропорциональный звуковой сигн. Двузначное число на дисплее отобража-
ет глубину (в дюймах), на которой находится объект. Шкала откалибрована на
объекты размером с монету.
15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Меню (продолжение)
После того, как объект идентифицирован в режиме с движением катушки, на-
жмите, удерживая, кнопку
, чтобы точнее определить, где он находится. Та-
кая методика может дать больше информации о размере и форме объекта и
может помочь точнее найти, где он находится, что упростит выкапывание.
Порядок действий:
1. Нажмите кнопку
, не отпуская её.
2. Держите катушку на минимальной высоте над грунтом и немного в стороне
от объекта.
3. Медленно перемещайте катушку над пятном поисков объекта.
Объект находится в точке, в которой громкость звукового сигнала максималь-
на.
Перенастройка при точной локализаци
Перенастройка при точной локализации полезна тем, что позволяет сузить
зону вероятного нахождения объекта. Для перенастройки металлоискателя
отпустите кнопку и тут же нажмите её снова. Как только отпущена кнопка
,
на экране на мгновение загорается значок . Этот значок индицирует перена-
стройку на принимаемый от объекта сигнал.
1. Чтобы ещё больше сузить зону обнаружения, поместите катушку вблизи цен-
тра зоны отклика от объекта (но не точно в центре).
2. Отпустите кнопку .
3. Сразу же нажмите её снова, не отпуская.
4. Повторите эту процедуру, чтобы ещё больше сузить зону поиска.
Примечание: после сужения зоны поиска индикатор глубины уже не даст
прежней точности.
Постоянное использование режима точной локализации.
Если вы собираетесь постоянно использовать режим точной локализации,
имейте в виду, что со временем процессор металлоискателя перегружается,
что приводит к снижению уровня сигнала и чувствительности металлоискате-
ля. Для минимизации этих нежелательных воздействий необходимо периоди-
чески возвращать металлоискатель в обычный режим работы. Периодически
отпускайте кнопку для перенастройки.
Точная локализация с движением КАТУШКИ (без кнопки
)
1. Поводите катушкой над объектом из стороны в сторону, сужая проходы.
2. Мысленно отметьте себе «центральную линию» на грунте, где возникает то-
нальный сигнал.
3. Повернитесь на 90 градусов и просканируйте катушкой вдоль этой вообра-
жаемой линии.
4. Отметьте себе вторую «центральную линию», дающую звуковой отклик.
5. Пересечение двух линий даст положение объекта.
16

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Идентификация объектов
F44 - металлоискатель, работающий при движении. Для обнаружения метал-
лических предметов необходимо, чтобы катушка двигалась, за исключением
режима точной локализации. Если остановить катушку над металлическим
предметом, металлоискатель настроится на него как на фон, и звуковой сигнал
исчезнет. При обнаружении металлического объекта прибор издаёт звуковой
сигнал, будет светиться иконка категории объекта (Target Category), а на экране
появляется двузначное число, соответствующее идентификационной категории
(Target-ID). Возможное значение Target-ID находится в диапазоне от 1 до 99. Это
число соответствует электропроводности объекта; чем больше значение, тем
выше электропроводность.
Индикаторы объекта на экране относятся только к последнему обнаруженному
объекту. Металлоискатель отличается быстрым откликом, поэтому он способен
обнаруживать близко расположенные различные объекты. Поэтому значение
на дисплее в процессе сканирования катушкой может быстро меняться.
Через три секунды после того, как объект обнаружен, идентификационная отмет-
ка гаснет и исчезает с экрана, и иконка категории становится неподсвеченной.
Устойчивое отображение одной категории объектов означает, что металлоис-
катель уверен в результате идентификации обнаруженного объекта. Если уве-
ренность невелика, подсвечиваются несколько возможных категорий, при этом
наиболее вероятная из них выводится устойчивой тёмной индикацией и менее
вероятные - полутоновой серой.

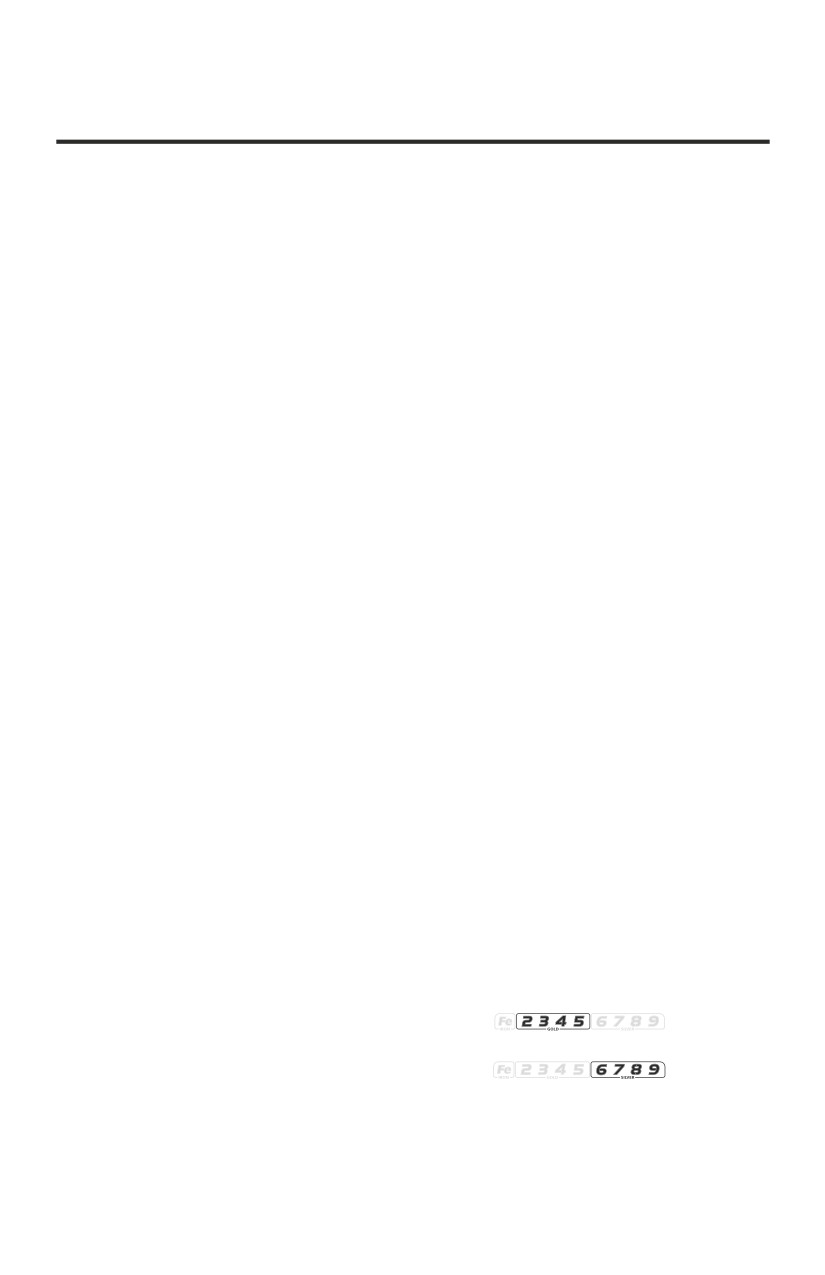

Индикаторы железа, золота и серебра:
Рамка группы на мгно-
вение подсвечивается,
когда обнаружен пред-
мет, попадающий в эту
группу. Катушка вспы-
хивает независимо от выбранных параметров селективного игнорирования.
Охотники за археологическими артефактами часто работают на площадках, где
попадается множество железных предметов, поскольку на них высока веро-
ятность интересных находок. Индикатор железа предупреждает оператора о
наличии железных предметов, даже если прибор настроен на игнорирование
железа. Такие охотники за реликвиями могут проводить поиски без звукового
отклика на железо и тем не менее получать информацию о наличии железных
предметов, или вести поиск без селективного игнорирования с использовани-
ем функции FeTone™, повышающей громкость отклика от железных объектов.
4-тональная индикация объекта
Звуковой отклик металлоискателя для любого обнаруженного объекта - один из
четырёх возможных сигналов: басовый тон, низкий тон, средний тон, высокий
тон. Такой системой звуковой обратной связи удобно пользоваться в сочетании
с визуальной идентификационной отметкой, описанной выше.
Шкала электропроводности объектов
Range
железо
золото
серебро
Category
IRON
FOIL NICKEL ALUM Zn
US10¢ US25
¢ US50¢ US$1
Target-ID
1-19
20-29
30-39
40-49
50-59
60-69
70-79
80-89 90-99
17

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Идентификация объектов
В данной таблице приведены тональные сигналы для различных металлов в разных режимах работы:
ЖЕЛЕЗО
ЗОЛОТО
СЕРЕБРО
Fe
2
3
4
5
6
7
8
9
Железо
Фольга
10 центов
Алюминий
Цинк
5 центов
25 центов
Полудоллар
Доллар
Ювелирные украшения
Басовый
Средний
Средний
Средний
Средний
Высокий
Высокий
Высокий
Высокий
Монета
Басовый
Басовый
Средний
Басовый
Низкий
Высокий
Высокий
Высокий
Высокий
Артефакт
Басовый
Средний
Средний
Средний
Средний
Высокий
Высокий
Высокий
Высокий
Пользовательский
Определяется пользователем
Объекты из железа, золота и серебра обычно регистрируются в пределах диапа-
зона, соответствующего категории. Объекты, изготовленные не из золота или
серебра, регистрируются в соответствии со своей электропроводностью.
Имейте в виду, что электропроводность предмета зависит и от материала, из
которого он сделан, и от его формы. Электропроводность серебра выше, чем у
золота, поэтому оно регистрируется правее по шкале прибора; и чем крупнее
серебряный объект, тем правее его регистрационная отметка. Различных ме-
таллов великое множество, и никакой объект не может быть идентифицирован
наверняка до тех пор, пока он не будет извлечён на поверхность невозможно
наверняка сказать, что это. См. приведённую ниже Справочную таблицу монет.
Типовые значения идентификационной отметки для монет
Ниже приведены известные отметки Идентификатора объекта для некоторых монет:
Тьенсы династии Меровингов (золото, Франция) 2
Монета в 1 евро
4-5
Кельтские потины (медь + свинец)
2
Средневековый двойной соль (Франция)
5
Монеты петровской России,
Британская монета в 1 фунт стерлингов
5-6
1705, серебро, 0,25 г
3
5 центов США
6
10 центов США
3
Польский злотый (до Второй Мировой войны),
Rримские нуммусы (бронза)
4
монета 2 зл. (1933, серебро)
7
Монета в 2 евро
4
25 центов США
7
20 английских пенсов
4
Серебряный доллар США
9
5 копеек СССР, 1961, бронза, диаметр 25 мм
4
Россия, 1 рубль николаевской чеканки,
Болгарская монета в 1 лев
4
1896, серебро, диаметр 34 мм
9
В режимах Jewelry (поиск ювелирных изделий), Coin (поиск монет) и Artifact (по-
иск археологических артефактов) различным групповым категориям объектов
соответствуют предустановленные тональные сигналы. В неселективном режи-
ме (All Metal) для всех категорий генерируется пропорциональный звуковой
сигнал. Режим пользовательских настроек (Custom) программируется, и поль-
зователи могут назначить любой из тональных сигналов любому элементу из
групповой категории. По умолчанию в режиме пользовательских настроек для
всех категория используется одиночный пропорциональный сигнал. Высота и
громкость этого сигнала изменяются в зависимости от размера обнаруженного
предмета и глубины, на которой он находится. При выключении металлоискате-
ля пользовательские настройки автоматически сохраняются.
Режим CUSTOM (программируемые тональные сигналы)
Для программирования собственных тональных сигналов в режиме Custom:
1. Несколько раз нажмите кнопку
, пока не активируется иконка CUSTOM.
2. Нажмите примерно на 1 секунду кнопку . Начнёт мигать иконка Fe (железо).
3. Нажимая на кнопку
, переберите категории объектов.
4. Чтобы задать тон для нужной категории, кнопками «+» или «-», выберите один
из пяти доступных тональных сигналов (0=пропорциональный, 1=бас, 2=низкий,
3=средний, 4=высокий).
5. Для выхода из операции выбора тонального сигнала нажмите кнопку
6. Для продолжения выбора тональных сигналов для других категорий нажмите
кнопку
, чтобы запомнить сделанный только что выбор и перейти к следу-
ющей категории объектов. Для выхода из режима выбора тональных сигналов
нажмите кнопку
18

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Отображение глубины
и типа объекта
Что отображается на дисплее
СЕРЕБРЯНЫЕ ПРЕДМЕТЫ: Предметы
На дисплее отображается ВЕРОЯТНАЯ
из серебра регистрируются в группе
идентификация обнаруженного ме-
«Silver» (серебро), монета в 5 центов
таллического предмета, а также его
США - в группе 6, монета в 25 центов -
ВЕРОЯТНАЯ глубина.
в группе 7, полудоллар - в группе 8,
Металлоискатель регистрирует объект
и монета в 1 доллар - в группе 9.
при каждом проходе катушки, когда
скрытый в земле предмет обнаружен
и идентифицирован. Если при каждом
новом проходе катушки над одним и
1-19.
Железные предметы
тем же местом показания прибора ме-
всех размеров регистрируются на
няются, то, скорее всего, обнаружен
самом левом краю шкалы. Это мо-
какой-то мусор. ПО мере накопления
жет быть как бесполезный предмет,
опыта вы научитесь выкапывать толь-
как гвоздь, так и более ценная исто-
ко те предметы, что дают сигналы по-
рическая реликвия.
вторяющегося характера.
Численные значения идентифика-
ционной отметки, как приведено в
20-29.
Алюминиевая фольга,
таблице Типовых значений (стр. 18),
например, обёртка от жевательной
весьма точны, когда попадается со-
резинки, регистрируется как «фоль-
ответствующий предмет. Однако есть
га». Сюда же попадают небольшие
и множество других металлических
обломки язычков от пивных банок.
предметов, которые регистрируются
в той же группе, поэтому идентифика-
30-39.
Монета в
10 центов
ция не всегда точна. Несколько пред-
США, сравнительно новые язычки
метов, находящихся рядом, особенно
от банок из-под напитков, Того типа,
если один из них находится в грунте
которые не должны отрываться при
над другим, могут давать нетипичный
отклик по идентификационной отмет-
открывании банки, регистрируются
ке и по глубине, или же «маскиˊровать»
в этой группе. Многие золотые
находящиеся на большей глубине
колечки регистрируются ЗДЕСЬ же.
объекты. Чем на большем расстоянии
от катушки находится предмет, тем
40-49.
Сюда попадают зо-
ниже точность его идентификации.
лотые кольца среднего размера.
Индикатор глубины в режиме Точной
Здесь же регистрируются некото-
локализации даёт точные показания
рые свежие язычки от банок. Как
для объектов размером с монету, под-
и многие золотые кольца. S-CAP:
падающую под определённую группу,
В эту категорию попадают старые
но и он может быть неточным, если
винтовые пробки от бутылок. В
радом друг с другом на разной глуби-
неё же попадают массивные золо-
не находится несколько предметов с
различной электропроводностью.
тые кольца, например, «выпускные
ЗОЛОТЫЕ ПРЕДМЕТЫ Предметы из
кольца». Некоторые иностранные
золота обычно регистрируются в груп-
монеты надавних лет чеканки также
пе «GOLD» (золото), при этом мелкие
регистрируются в этой категории.
предметы попадают в группы 2 и 3, а
более крупные - в группы 4 и 5. Золо-
тые чешуйки попадают в группу железа.
19

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Отображение глубины
и типа объекта
(продолжение)
50-59.Американские монеты
Предупреждение: Идентифика-
из цинка и многие иностранные мо-
ционная отметка - это визуальная
неты попадают в эту категорию.
информация. Под одну из перечис-
ленных категорий могут попасть и
многие другие металлические пред-
60-69.
Медные монеты, не-
меты. Хотя металлоискатель может
большие серебряные монеты (5 цен­
игнорировать мусор или оповещать
тов США)
о его наличии, точно классифици-
ровать ВСЕ возможные типы метал-
лических объектов невозможно.
70-79.
Серебряные монеты
среднего размера (25 центов США)
См. Справочную таблицу идентифи-
кационных отметок монет (стр. 17).
80-89.
Крупные серебряные
монеты (50 центов США).
90-99.Очень большие сере-
бряные монеты (американский се-
ребряный доллар). При поиске вне
территории США в эту категорию
попадают монеты и металлические
предметы с высокой электропро-
водностью (например, серебряные
монеты или исторические релик-
вии), или крупные предметы из ме-
талла любого типа.
20

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Отстройка от грунта
ЧТО ТАКОЕ «ОТСТРОЙКА ОТ ГРУНТА?
Зачем надо проводить калибровку по грунту*?
В любом грунте содержатся минералы. Сигналы от содержащихся в почве
минералов часто в десятки и сотни раз превышают отклик от скрытых в ней
объектов. Магнитные свойства железистых минералов, которые встречаются
практически в любых грунтах, вызывают отклик одного типа. Растворённые ми-
неральные соли, которые можно найти в других почвах, обладают некоторой
электропроводностью, и вызывают отклик другого типа.
Калибровка по грунту - это процесс, при котором металлоискатель компенси-
рует нежелательный отклик, получаемый от грунта, не затрагивая при этом сиг-
налы от скрытых в грунте металлических объектов. Это достигается настройкой
внутреннего параметра Ground на фазу сигнала от грунта.
Когда металлоискатель откалиброван на условия работы на конкретном грунте,
результатом становится бóльшая глубина обнаружения металлических объек-
тов, меньшее количество паразитных сигналов и более точное определение при-
роды обнаруженных объектов. Наиболее точное значение параметра GROUND -
значение, получаемой в процессе «прокачки» катушки вверх и вниз на участке
грунта, свободном от скрытых металлических предметов.
Ground Grab®
- компьютеризированная калибровка по грунту:
Эта кнопка даёт возможность настроить внутренние схемы металлоискателя на
фазу сигнала от грунта, на котором проводятся поиски.
Для запуска процедуры автоматической калибровки по грунту нажмите, не
отпуская, кнопку
. Это «захватит» сигнал от грунта и запишет его в память
металлоискателя.
Чтобы максимально точно откалибровать металлоискатель по грунту, «пока-
чайте» катушкой, двигая ей вверх и вниз над грунтом на участке, на котором
нет скрытых металлических предметов, стоя на одном месте.
1. Нажмите, не отпуская, кнопку
2. Начните, держа катушку на высоте 15 см над поверхностью грунта; опустите
её до высоты 2-3 см над грунтом.
3. Продолжайте такие движения катушкой вверх и вниз до тех пор, пока зна-
чение на двузначном индикаторе не стабилизируется и не будет оставаться
неизменным.
4. Когда эта число на индикаторе перестанет меняться, металлоискатель кор-
ректно измерил фазу сигнала от грунта.
5. Отпустите кнопку
, чтобы внутренние схемы металлоискателя настрои-
лись на это значение.
В ходе процедуры GROUND GRAB металлоискатель переключается в несе-
лективный режим работы. Звук, который вы слышите, - отклик от грунта.
6. Примечание: GROUND GRABR не выполнит автоматической калибровки
на грунте с высокой электропроводностью, например, на мокром песке
морского пляжа. Автоматическая калибровка невозможна на грунтах, чи-
словая отметка для которых менее 40. На экране появится индикация «--»,
и раздастся сигнал предупреждение, если будет металл или грунт с число-
вой отметкой менее 40.
В данном документе под термином «отстройка от грунта» понимается определённая ха-
рактеристика металлоискателя (см. раздел Терминология), а под термином «калибровка
по грунту» - процедура, реализующая возможности этой характеристики. - (Прим. перев.)
21

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Отстройка от грунта (продолжение)
Индикатор ошибки
отстройки от грунта
При работе с металлоискателем фаза
сигнала от грунта может меняться от ме-
ста к месту, даже на нескольких метрах.
Если металлоискатель не откалиброван
по грунту надлежащим образом, его
характеристики ухудшаются, поэтому
очень важно знать, что свойства грунта
изменились.

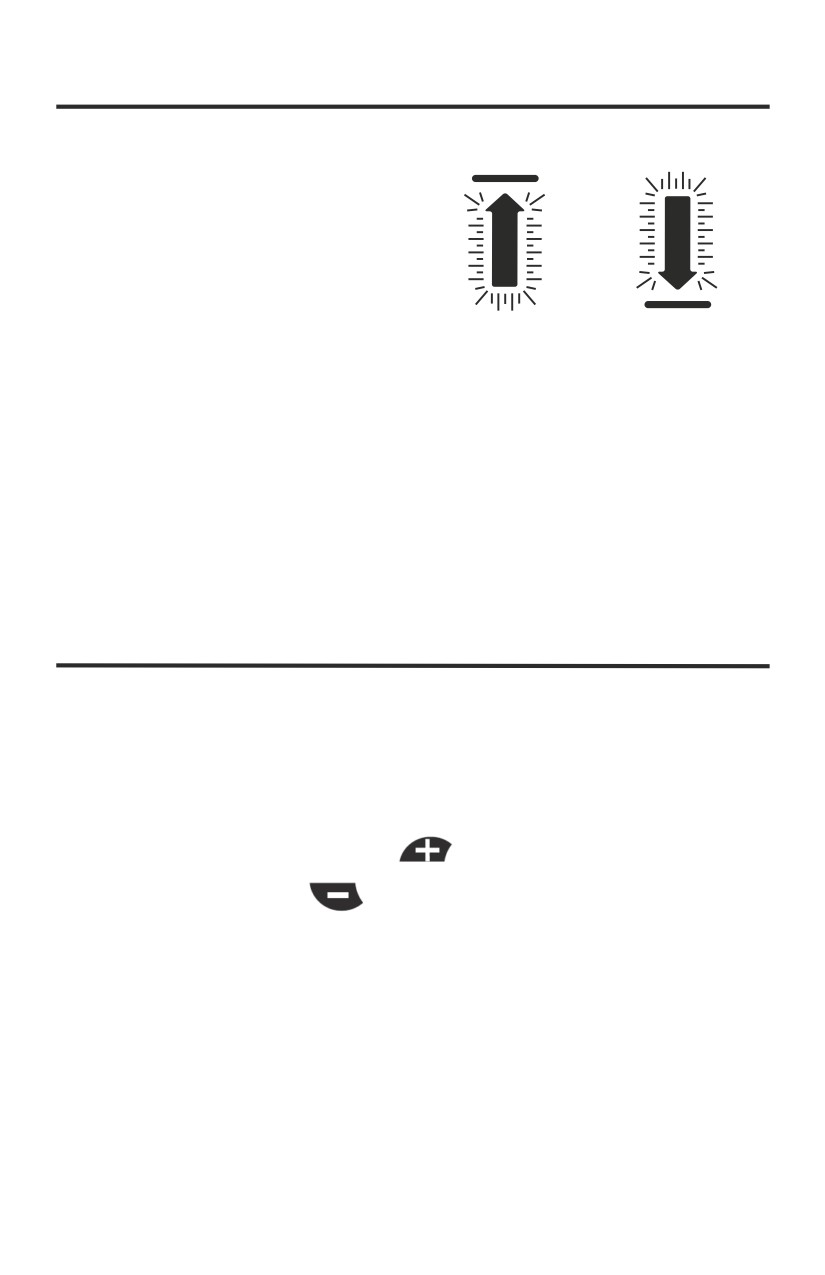

СТРЕЛКА ВВЕРХ
СТРЕЛКА ВНИЗ
Стрелки индикатора ошибки отстрой-
Мигание
Мигание
ки от грунта сообщают оператору о
означает, что
означает, что фаза
необходимости заново откалибровать
фаза грунта выше
грунта ниже, чем
металлоискатель; иконка со стрелкой
по сравнению с
установленная.
вниз загорается, когда фаза сигнала от
установленной.
грунта ниже установленного значения
параметра калибровки, иконка стрелки
вверх - если фаза сигнала от грунта
превышает установленное значение параметра калибровки. Когда такое
происходит, следует заново провести калибровку по грунту.
Ручная калибровка
по грунту
О ручной настройке внутренних схем металлоискателя см. раздел GROUND
(стр. 15). После выбора в меню опции Ground следует выполнить «прокачку
катушкой», описанную выше, прислушиваясь к характеру звукового сигнала.
Если значение параметра Ground неправильное, то звук, сопровождающий
движение катушки вверх и вниз будет различным. Это выглядит, как если бы
вы сначала вытягивали звук из земли, а затем вталкивали его обратно в землю.
• Если звук становится громче, когда вы поднимаете катушку, увеличьте
значение параметра Ground кнопкой
• Если звук становится громче, когда вы опускаете катушку, уменьшите значение
параметра Ground кнопкой
Этот процесс надо повторять до тех пор, пока поднятие и опускание катушки не
перестанет вызывать появление звукового сигнала.
ПРИМЕЧАНИЕ: Опытные пользователи часто предпочитают настраивать
параметр отстройки от грунта так, чтобы получать слабый, но слышимый
сигнал при опускании катушки. Это называется «настройкой на положительный
отклик».
ШКАЛА Fe3O4
Четырёх сегментная шкала Fe3O4 на ЖК дисплее индицирует степень
минерализации грунта, независимо от её типа, как эквивалентное содержание
магнетита (Fe3O4). Она обновляется раз в секунду. Индикация чувствительна
к движению, и наиболее точно отображает свойства грунта, когда «покачать»
катушкой над грунтом вверх и вниз несколько раз. Наличие метало или
«горячих пород» даёт неточную индикацию. Если перестать двигать катушкой,
шкала гаснет.
22

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Ручная калибровка
по грунту
(продолжение)
ИНДИКАЦИЯ
% Fe3O4
ВОСПРИИМЧИВОСТЬ
4 полоски - Высокая
0,4 - 1,6
1,000 - 4,000
3 полоски - Средняя
0,1 - 0,4
250 - 1,000
2 полоски - Низкая
0,025 - 0,1
60 - 250
1 полоска - Очень низкая
0,006 - 0,025
15 - 60
Ни одной полоски - -
менее 0,006
менее 15
Магнитная восприимчивость выражается в единицах микро-СГС. При наличии
солёной воды и в отсутствии железосодержащих минералов эта шкала
индицирует электропроводность.
На грунтах с магнитной восприимчивостью свыше 4000 микро-СГС сигнал от
грунта может вызвать насыщение (перегрузку) схемы металлоискателя. Это не
выведет его из строя, но пользоваться прибором в таких условиях невозможно.
В такой ситуации поможет работа с катушкой, приподнятой на несколько
дюймов над уровнем грунта, чтобы она «не видела столько мусора». Слушая
звуковой отклики и наблюдая за индикаторами, вы поймёте, на сколько надо
поднять катушку, чтобы избежать перегрузки.
Максимальные значения магнитной восприимчивости обычно встречаются на
грунтах, образовавшихся над вулканическими породами, в жилах аллювиальных
магнетитовых песков на отмелях, и на красных глинах во влажном климате.
Гнездо для подключения
наушников
В данном металлоискателе используется разъём для наушников диаметром
6,25 мм (1/4 дюйма). Он может работать с любыми стереонаушниками (не входят
в комплект поставки) с таким разъёмом. Когда подключены наушники, внешний
динамик отключается. Работа с наушниками
увеличивает срок работы от батареи, и звуко-
вой сигнал прибора не мешает окружающим.
Помимо этого, наушники способствуют лучшей
слышимости слабых сигналов.
По соображениям безопасности не рекоменду-
ется работать в наушниках вблизи транспорт-
ных магистралей или там, где могут присут-
ствовать другие опасности. Данный прибор
не следует использовать с удлинителями или
наушниками, у которых длина кабеля превышает
три метра.
Гнездо для подключения наушников закрыто рези-
новой вставкой, которая защищает блок управле-
ния от попадания посторонних предметов. Чтобы
оно оставалось водонепроницаемым, не пользуй-
тесь наушниками под дождём или при очень сырой
погоде.
23

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Характеристики
и ограничения
1.
Настоящий металлоискатель поставляется с водонепроницаемой катуш-
кой. Катушку можно полностью погружать в воду. Блок управления не
является водонепроницаемым, и погружать его в воду нельзя.
2.
ПОДЗЕМНЫЕ СИЛОВЫЕ КАБЕЛИ. Этот любительский металлоискателя не
предназначен для обнаружения подземных трубопроводов и кабелей.
Для этих целей Fisher Research Labs производит целый ряд локаторов,
предназначенных для поиска кабелей и трубопроводов. Это сложные
инструменты, чьи характеристики отличаются от характеристик вашего
металлоискателя.
3.
СЛОЖНЫЕ ГРУНТЫ. Хотя в данном металлоискателе применяются патенто-
ванные схемные решения по отстройки от минералов, встречающихся на
большей части грунтов, он не может обнаруживать объекты в самых
тяжёлых грунтах, и не предназначен для работы на мокром песке
морских пляжей. Однако он хорошо подходит для поисков на сухом
песке. Солёная морская вода - хороший проводник электричества, и для
неё нужны металлоискатели более сложной конструкции. Компания Fisher
Research Labs предлагает и металлоискатели таких типов. Другие сильно
минерализованные грунты, в частности, такие, что встречаются во многих
золотоносных районах, также ограничивать возможности металлоискате-
ля. Если металлоискатель проявляет склонность к перегрузке, это может
означать, что вы работаете на участке с такими сложными грунтами
4.
TARGET-ID. Система Идентификации цели в данном металлоискателе
вычисляет и отображает наиболее вероятное значение. На него влияют
характеристики грунта, расстояние от катушки до объекта, срок, в течение
которого объект находился в земле, и то, насколько близко от данного
объекта находятся другие отличающиеся от него предметы. Очень круп-
ные предметы могут вызвать перегрузку, и дать неверную отметку.
5.
СНИЗЬТЕ ЧУВСТВИТЕЛЬНОСТЬ. Основная цель регулировки чувстви-
тельности - дать оператору возможность понизить её. Все поисковики
стремятся обнаруживать объекты на максимальной глубине. Однако в
современном мире бесконечное многообразие устройств, излучающих
электромагнитные помехи, которые могут воздействовать на металло-
искатель. Могут встретиться условия, где с металлоискателем невозмож-
но работать при установленной на максимум чувствительности. Это не
является дефектом. Если вы окажетесь именно в таких условиях, снизьте
чувствительность. В некоторых случаях уровень электромагнитных помех
может быть настолько высоким, что там вообще невозможно что-либо
найти. Как воздушные, так и подземные линии электропередач могут со-
здавать помехи металлоискателю. Нагрузка на ЛЭП может сильно менять-
ся в течение суток. Например, пиковые нагрузки на электросеть, начина-
ющиеся примерно в 6 утра, генерируют огромное число помех. Если вы
не можете работать из-за сильных помех от ЛЭП, попробуйте вернуться на
этот участок в другое время суток.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Устранение неисправностей
ПРИЗНАК
ПРИЧИНА
УСТРАНЕНИЕ
Случайные или
• Работа внутри зданий
• Использовать ме-
нерегулярные
• Работа вблизи л иний
таллоискатель толь-
срабатывания
электропередач
ко вне помещений
металлоискателя,
• Близкая работа двух
• Отойти от ЛЭП
пониженная
металлоискателей
• Разнести металло-
чувствительность
• Внешние электромаг-
искатели, по мень-
нитные помехи
шей мере, на 6 м
• Снизить чувст­
вительность до
исчезновения лож-
ных срабатываний
Не ставьте вместе новые и старые элементы питания.
Использовать щелочные элементы питания.
Не смешивайте щелочные, стандартные (угольно-цинковые) и
перезаряжаемые (NiCd, NiMH и т. Д.) элементы питания rechargeable.
Низкая громкость
• Батарейки разряжены
• Замените батарейки
звукового отклика
• Неправильный тип
• Использовать толь-
элементов питания
ко ALKALINE элемен-
ты питания
ЖК дисплей не фик-
• Наличие нескольких
• Двигайте катуш-
сируется на одном
предметов
ку медленнее, под
идентификаторе
• Сильно минерализо-
разными углами
объекта или слышны
ванный грунт
• Перейдите на дру-
звуковые сигналы
• Слишком высокий
гой участок
разного тока
уровень чувствитель-
• Уменьшите чувстви-
ности
тельность
Отсутствует питание,
• Разрядились элемен-
• Замените элементы
нет звука
ты питания
питания
• Ненадёжное подклю-
• Проверьте подклю-
чение кабеля
чение кабеля
Примечание: Настоящее оборудование было протестировано и признано соответствующим
пределам, установленным для цифровой аппаратуры Класса B согласно ч. 15 Кодекса
Федеральной комиссии по связи. Эти пределы установлены так, чтобы обеспечить разумный
уровень защиты от вредных помех при эксплуатации в быту. Данное оборудование генерирует,
использует и, если установлено и используется в соответствии с руководством по эксплуатации,
может излучать высокочастотную энергию, способную вызывать помехи радиоприёму. Однако
нет гарантий, что в каждом конкретном случае таких помех не возникнет. Если оборудование
вызывает появление помех радио- и телеприёму, что можно определить включением и
выключением устройства, пользователю рекомендуется устранить их при помощи одной или
нескольких следующих мер:
- Переориентировать или переместить приёмную антенну.
- Увеличить расстояние между оборудованием и приёмником.
- Проконсультироваться у дилера или у квалифицированного техника по радио-
и телеприёмникам.
Изготовитель подтверждает, что минимальные критерии по устойчивости к электростати-
ческому разряду следующие: 1) Устройство не получит необратимых повреждений, и 2) вмеша-
тельство оператора в работу устройства допускается.
Изделие является RoHS-совместимым.
Данное изделие соответствует требованиям Промышленности Канады: CAN ICES-3 B/NMB-3 B.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Этический кодекс кладоискателя:
• Перед тем, как приступить к поиску, всегда сверьтесь с федеральными и местными
законы.
• Уважайте частную собственность и не входите на частную территорию, не получив
согласия владельца.
• Не забывайте закапывать за собой ямки и старайтесь ничего не повредить.
• Убирайте за собой весь и всяческий мусор, в том числе и оставленный не вами.
• Уважайте и охраняйте доставшиеся нам в наследие природные ресурсы и дикую
природу, а также частную собственность.
• Действуйте как посланник хобби; всегда поступайте вдумчиво, осмотрительно и
благожелательно.
• Никогда не причиняйте ущерб историческому и археологическому наследию.
• О других кладоискателях могут судить по вашему примеру; всегда ведите себя осмот-
рительно и учтиво, с учётом других людей.
5-YEAR LIMITED WARRANTY
Гарантия и сервис
На все металлодетекторы F44 распространяется гарантия 5 лет, на поисковые
катушки — 12 месяцев. Гарантия не распространяется на элементы питания,
аксессуары и принадлежности.
Гарантийному ремонту не подлежат приборы:
со следами переделки (модернизации)
с механическими повреждениям
подвергшиеся воздействию влаги
со следами электролита в батарейном отсеке
вышедшие из строя при использовании не по назначению
В случае возникновения проблем с Вашим детектором F44
Проверьте батареи, очень часто приборы не работают из-за разряженных
батарей.
Внимательно прочитайте данное руководство.
Уточните особенности работы вашего детектора в службе поддержки.
Задайте вопрос сервисной службе по адресу:
При необходимости отправки прибора в сервисный центр:
Подробно опишите неисправность прибора и обстоятельства, при ко-
торых она проявляется («Не работает.» - не является описанием неис-
правности), укажите контактную информацию, приложите заполненный
гарантийный талон. При отсутствии гарантийного талона, срок гарантии
исчисляется в соответствии с серийном номером.
Очистите прибор от загрязнений, если таковые имеются, удалите батареи,
упакуйте прибор и катушку(и) в тару, исключающую повреждение при
пересылке, туда же вложите сопроводительные бумаги. Не отправляйте
штанги, наушники и прочие принадлежности.
Передайте прибор фирме-продавцу или самостоятельно отправьте его в
сервисный центр.























///////////////////////////////////////
