HELMER SCIENTIFIC Руководство по эксплуатации инкубатора тромбоцитов i.Series® и Horizon Series™





Руководство по эксплуатации инкубатора тромбоцитов
i.Series® и Horizon Series™
Модельный ряд
i.Series
Horizon Series
Настольный
PC100i, PC900i, PC1200i (Версия A)
PC100h, PC900h, PC1200h (Версия A)
Напольный
PC2200i, PC3200i, PC4200i (Версия A)
PC2200h, PC3200h, PC4200h (Версия A)
ТЕЛ.: +1.317.773.9073
0086
ФАКС: +1.317.773.9082
США и Канада 800.743.5637
360093-1/P
СЕРТИФИКАТ ISO 13485:2003
История документа
Предыдущие
Редакция
Дата
CO
Описание редакции
версии
Заменяет A, B,
28 июня
Изменена структура для облегчения навигации и поиска
L
8414
C, D, E, F, G,
2013 г.
информации.
H, I, J, K
Добавлена информация о моделях на 100 В.
Добавлено предостерегающее примечание по поводу
23 декабря
M
8965
M заменяет L
интерфейса удаленной сигнализации.
2013 г.
Изменен раздел I для согласования с
существующими руководствами.
31 января
N
9113
N заменяет М
Изменено напряжение контактов удаленной сигнализации.
2014 г.
22 апреля
Изменены значения напряжения на контактах удаленной
O
9386
O заменяет N
2014 г.*
сигнализации.
На основании технического аудита добавлена новая
22 мая
информация в экологические требования/требования
P
9497
P заменяет O
2014 г.*
по применению
Добавлен 0086 в сертификат CE.
* Дата представления для рассмотрения порядка изменений. Фактическая дата выпуска может отличаться.
Содержание
Раздел I: Общая информация. .
4
1
Об этом руководстве
4
1.1
Целевая аудитория
4
1.2
Ссылки на модели
4
1.3
Авторские права и торговая марка
4
2
Безопасность
4
2.1
Указания по технике безопасности
4
2.2
Маркировка на оборудовании
5
2.3
Как избежать травм
5
3
Общие рекомендации
6
3.1
Целевое назначение
6
3.2
Общие указания
6
3.3
Первоначальная загрузка
6
4
Технические характеристики
6
5
Соответствие
7
5.1
Соответствие нормативам
7
5.2
Соответствие WEEE
7
6
Установка
8
6.1
Требования к месту установки
8
6.1.1
Размещение
8
6.2
Регистрирующее устройство
8
6.2.1
Установка и замена бумаги в регистрирующем устройстве. .
9
7
График обслуживания
10
11
Раздел II: Модели i.Series®
8
Эксплуатация
11
8.1
Первоначальный запуск
11
8.2
Конфигурация перемешивателя тромбоцитов для использования внутри инкубатора i.Series
(дополнительно)
11
8.3
Загрузка встроенного перемешивателя PC4200h
12
8.4

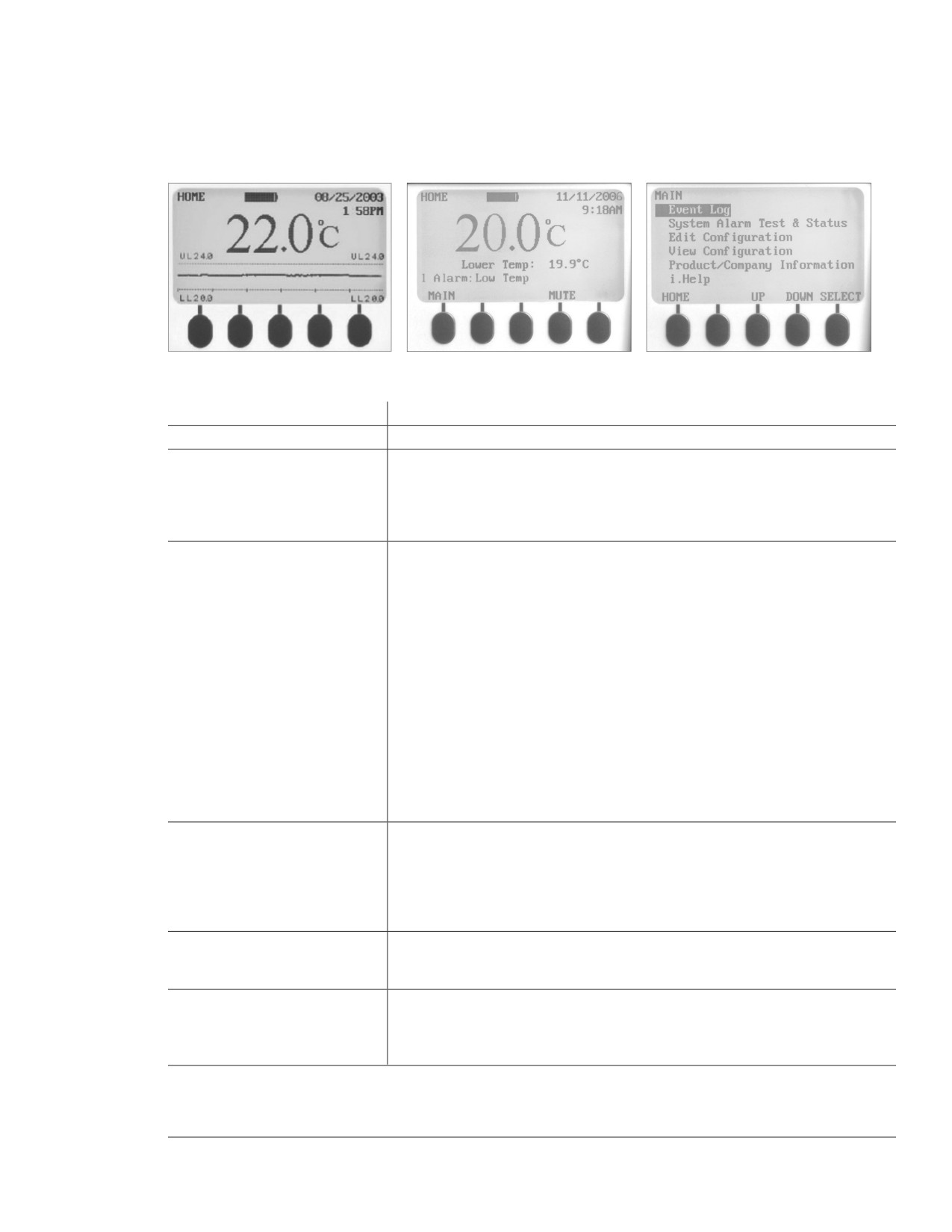

Функции Общего экрана
13
8.5
Ввод установленного значения для камеры
14
8.6
Заданные значения монитора температуры
14
8.6.1
Изменение пароля системы
15
8.6.2
Заданные значения сигнализации температуры
15
8.6.3
Активные сигнализации
15
8.6.4
Отключение звука активной сигнализации
16
9
Комплектующие детали
16
9.1
Дверца панели управления
16
9.2
Панель управления
16
9.3
Панель сигнализации
17
9.4
Камера
17
ii
Раздел III: Модели Horizon Series™
18
10 Эксплуатация
18
10.1
Первоначальный запуск
18
10.2
Конфигурация перемешивателя тромбоцитов для использования внутри инкубатора i.Series
(дополнительно)
18
10.3
Загрузка встроенного перемешивателя PC4200h
18
10.4
Заданное значение для камеры
19
10.5
Заданные значения монитора температуры
19
10.5.1
Заданное значение сигнализации высокой температуры
19
10.5.2
Заданное значение сигнализации низкой температуры
20
10.6
Настройка громкости сигнализации
20
10.6.1
Громкость сигнализации температуры и отключения питания
20
10.6.2
Громкость сигнализации движения (PC4200h)
21
10.7
Настройка задержки срабатывания сигнализации
22
10.7.1
Задержка срабатывания сигнализации температуры
22
10.7.2
Задержка срабатывания сигнализации движения (PC4200h)
23
10.8
Отключение звука звуковых сигнализаций
23

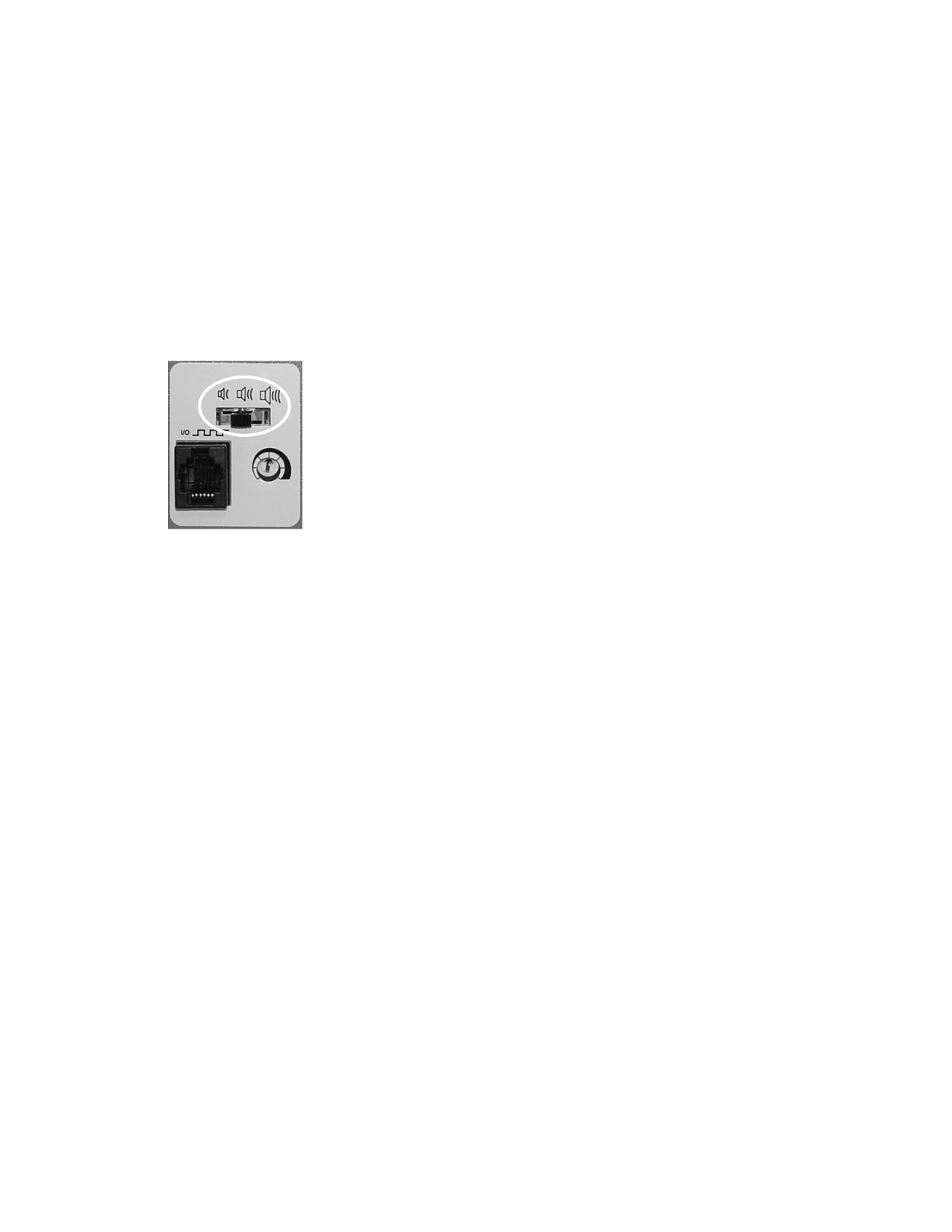

10.9
Включение или отключение звуковых сигнализаций при помощи переключателя
аварийной сигнализации
24
11 Комплектующие детали
25
11.1
Дверца панели управления
25
11.2
Панель управления
25
11.3
Панель сигнализации
26
11.4
Камера
26
Раздел I: Общая информация
1
Об этом руководстве
1.1
Целевая аудитория
Данное руководство предназначено для конечных пользователей и авторизованных специалистов
по техническому обслуживанию инкубаторов тромбоцитов.
1.2
Ссылки на модели
По всему руководству используются универсальные ссылки на группы моделей, обладающих
аналогичными характеристиками. Например, такая ссылка как «модели PC100» относится ко
всем моделям такого же размера (PF100i, PF100h). В настоящем руководстве описываются все
инкубаторы тромбоцитов, которые можно единообразно идентифицировать по их размеру или по
соответствующей «серии».
1.3
Авторские права и торговая марка
Helmer®, i.Series®, i.Center ®, Horizon Series™ AgiTrak™ и Rel.i™ представляют собой
зарегистрированные торговые марки или товарные знаки компании Helmer, Inc. в Соединенных
Штатах Америки. Все права защищены © 2014 Helmer, Inc. Все другие товарные знаки или
зарегистрированные торговые марки являются собственностью их владельцев.
Helmer, Inc. осуществляет свою деятельность под названиями (DBA) Helmer Scientific и Helmer.
2
Безопасность
Оператор или технический специалист, проводящий ремонт или техническое обслуживание
оборудования Helmer Scientific обязан (а) проверить оборудование на предмет чрезмерного износа
или повреждений, (b) выбрать такую процедуру ремонта, которая не поставит под угрозу его/ее
безопасность, безопасность других сотрудников, оборудования или безопасную эксплуатацию
оборудования и (с) провести полный осмотр и испытание оборудования, чтобы убедиться, что
ремонт или техническое обслуживание проведены должным образом.
2.1
Указания по технике безопасности
В руководстве возле каждого указания по технике безопасности напечатаны следующие далее
предупреждающие символы. Необходимо внимательно читать и придерживаться указаний,
напечатанных возле предупреждающих символов.
ПРЕДУПРЕЖДЕНИЕ Указание по технике безопасности, следующее за этим предупреждающим
символом, относится к опасной ситуации, которая может привести к
серьезным травмам, если ее не предотвратить.
ВНИМАНИЕ
Указание по технике безопасности, следующее за этим предупреждающим
символом, относится к опасной ситуации, которая может привести к травмам
легкой и средней тяжести, если ее не предотвратить.
УВЕДОМЛЕНИЕ
Указание по технике безопасности, следующее за этим предупреждающим
символом, относится к опасной ситуации, которая может привести к
повреждению оборудования или хранимых материальных ценностей,
если ее не предотвратить.
4
2.2
Маркировка на оборудовании
Следующие информационные и предупреждающие сообщения установлены на оборудовании,
предупреждая о возможной опасности для оператора или специалиста по техническому
обслуживанию.
Внимание: Опасность
Внимание: Разблокировать
повреждения оборудования
все ролики
или опасность для оператора
Внимание: Горячая поверхность
Клемма/вывод заземления
Внимание: Опасность поражения
Защитная клемма/вывод
электрическим током
заземления
2.3
Как избежать травм
Перед установкой, эксплуатацией или техобслуживанием оборудования необходимо изучить
инструкции по технике безопасности.
Перед перемещением аппарата необходимо освободить все ящики (если применимо).
Запрещается одновременно открывать несколько ящиков (если применимо).
Перед перемещением аппарата необходимо убедиться, что дверца(-ы) закрыта(-ы), а ролики
(если установлены) разблокированы и не забиты мусором.
Перед перемещением аппарата необходимо отключить и закрепить питающий кабель.
Перемещать аппарат следует вдвоем.
Запрещается физически ограничивать перемещение движущихся компонентов.
Запрещается снимать электрические и смотровые щитки, если это не указано в инструкциях.
Закрывая дверцы или при включенном перемешивании, следует следить, чтобы руки не попали
в зоны защемления (если применимо).
Во время работы внутри электрического отделения и холодильного отсека необходимо избегать
острых краев.
Биологические материалы должны храниться при рекомендуемой температуре, установленной
стандартами, справочной литературой или исходя из методических указаний.
Следует быть осторожным при загрузке и извлечении образцов из инкубатора тромбоцитов.
Использовать только кабель питания, поставляемый изготовителем.
Эксплуатация оборудования в порядке, не предусмотренном компанией Helmer Scientific,
может привести к повреждению его защиты.
Перед отправкой аппарата на техобслуживание или ремонт необходимо провести
обеззараживание его деталей. Для получения инструкций по обеззараживанию и номера
разрешения на возврат необходимо связаться с компанией Helmer Scientific или со своим
дистрибьютором.
Биологические материалы необходимо хранить в безопасном месте в соответствии с
действующими организационными, законодательными и нормативными требованиями.
Инкубатор тромбоцитов не предназначен для хранения воспламеняющихся или опасных
материалов.
3
Общие рекомендации
3.1
Целевое назначение
Инкубаторы тромбоцитов компании Helmer предназначены для обеспечения среды хранения тромбоцитарных
материалов с регулируемой температурой.
К эксплуатации установки допускаются сотрудники, знакомые с процедурами, удовлетворяющими требованиям
Управления по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA), Американской
ассоциации банков крови (AABB), ЕС или иным требованиям к переработке
и хранению тромбоцитарных материалов.
3.2
Общие указания
Перед включением питания необходимо дождаться когда температура инкубатора достигнет уровня
комнатной температуры.
Во время первоначального запуска может прозвучать сигнал движения, даже если движение отключено.
Также, пока инкубатор нагревается до рабочей температуры, может прозвучать сигнализация по низкой
температуре.
3.3
Первоначальная загрузка
Когда инкубатор тромбоцитов достигнет комнатной температуры, прежде чем закладывать материал следует
дождаться стабилизации температуры в камере на установленном значении.
4
Технические характеристики
PC100
PC900
PC1200
PC2200
PC3200
PC4200
Физические параметры
75,50”
Высота
25,00” (635 мм)
30,25” (768 мм)
30,25” (768 мм)
60,00” (1524 мм)
75,50” (1918 мм)
(1918 мм)
40,25”
Ширина
21,25” (540 мм)
26,50” (673 мм)
40,75” (1035 мм)
40,25” (1022 мм)
40,25” (1022 мм)
(1022 мм)
30,25”
Глубина
23,50” (597 мм)
27,75” (705 мм)
27,75” (705 мм)
30,25” (768 мм)
30,25” (768 мм)
(768 мм)
208 фунтов
663 фунта
Вес
105 фунтов (48 кг)
159 фунтов (72 кг)
363 фунта (165 кг)
431 фунт (196 кг)
(94 кг)
(301 кг)
Электрические параметры
Входное напряжение
100 В, 50/60 Гц/115 В, 50/60 Гц/230 В, 50/60 Гц
115 В, 50/60 Гц/230 В, 50/60 Гц
и частота
Допустимое
отклонение
± 10%
напряжения
Автоматические
20,0 A, 5,0
12,0 A (100 В, 115 В) 6,0 A (230 В, количество: 2 шт.)
15,0 A, 2 A (115 В)
прерыватели
A (115 В)
10,0 A
(230 В,
Предохранители
н/п
10,0 A (230 В, количество 2 шт.)
количество
2 шт.)
8,0 A (100 В)
8,0 A (100 В)
14,5 A
8,0 A (100 В, 115 В)
11,5 A (115 В)
12,0 A (115 В)
Потребляемый ток (1)
9,0 A (115 В)
9,0 A (115 В)
(115 В) 8,3
5,0 A (230 В)
7,0 A (230 В)
7,0 A (230 В)
4,5 A (230 В)
4,5 A (230 В)
A (230 В)
Источник питания (2)
Разные типы (см. этикетку с параметрами)
60 (115 В)
Скорость
60 (230 В,
перемешивания (3)
н/п
50 Гц)
(циклов/минуту)
72 (230
В, 60 Гц)
Пропускная
способность
i.Series: 0,5 A при 30 В (СКЗ); 1,0 A при 24 В (постоянного тока)
дистанционной
Horizon Series: 0,25 A при 30 В (СКЗ); 0,25 A при 60 В (постоянного тока)
сигнализации
Максимальное
потребление тока на
0,5 А
н/п
внутреннем разъеме (4)
Контроль и мониторинг
i.Series: Система мониторинга и отображения информации и отдельная система контроля температуры
Интерфейс
Horizon Series: Система контроля и отображения температуры
i.Series: Высокая и низкая температура, температура конденсатора; открытая дверца; низкий заряд батареи;
Сигнализации
отсутствие батареи; потеря питания; замена бумаги в регистраторе; движение перемешивателя 1, 2 и 3
Horizon Series: Высокая и низкая температура; сбой сети питания; движение перемешивателя (PC4200h)
Общая информация
PC100
PC900
PC1200
PC2200
PC3200
PC4200
Условия
Только для использования в помещении
Высота над уровнем моря (максимум): 2000 м
Диапазон окружающей температуры: от 15°C до 35°C
Относительная влажность (максимум для температуры окружающей среды): 80% для температур
применения
до 31°C. Линейно снижается до 50% при 40°C
Предел регулирования температуры: от 20°C до 35°C
Категория перенапряжения: II
Степень загрязнения: 2
Напряжение питающей сети: ± 10% от номинального напряжения
(1) Потребление энергии измеряется в амперах полной нагрузки.
(2) Этикетка с характеристиками устройства расположена на задней панели
инкубатора тромбоцитов.
(3) Скорость перемешивания обычно ± 10% от номинальной скорости.
(4) В инкубаторах тромбоцитов PC4200 нет внутреннего(-их) разъема(-ов).
ВНИМАНИЕ
Интерфейс дистанционной системы мониторинга аварийных ситуаций
служит для подключения к центральной системе аварийного контроля
конечного пользователя; использует нормально открытый или нормально
закрытый контакты.
Если внешний источник питания, подключенный к дистанционной системе
мониторинга аварийных ситуаций, превышает 30 В (СКЗ) или 60 В (постоянного
тока), дистанционная сигнализация не будет работать должным образом и может
быть повреждена; также это может привести к травмированию пользователя.
5
Соответствие
5.1
Соответствие нормативам
Устройство соответствует требованиям Директивы 93/42/ЕЕС относительно
медицинских устройств, с поправками 2007/47/ЕС.
0086
Уровень шума - менее 70 дБ(А).
Emergo Europe
EC
REP
Molenstraat 15
2513 BH
Гаага, Нидерланды
5.2
Соответствие WEEE
Символ WEEE (отходы электрического и электронного оборудования) (справа)
указывает на соответствие Директиве Европейского союза WEEE 2002/96/EC
и применимым положениям. Директива устанавливает требования к маркировке
и утилизации определенных продуктов в странах, участвующих в договоре.
При утилизации данного изделия в странах, где действует эта директива:
Запрещается его утилизировать как несортируемые бытовые отходы.
Сбор подобных отходов осуществляется отдельно.
Утилизация изделия осуществляется через местную систему сбора и переработки отходов.
Для получения дополнительной информации по сдаче, промышленной переработке или
утилизации этого изделия необходимо связаться с местным дистрибьютором.
7
6
Установка
6.1
Требования к месту установки
Поверхность установки должна быть твердой и ровной .
Место установки должно быть оснащено заземленной розеткой, соответствующей
национальному электрическому стандарту (НЭС) и местным требованиям к
электрооборудованию.
Должно находиться вдали от прямых солнечных лучей, источников высокой
температуры и воздуховодов обогрева и кондиционирования воздуха.
Настольные модели: Минимум 4” (102 мм) сверху и сзади.
Напольные модели: Минимум 4” (102 мм) слева и справа.
Должно соответствовать указанным пределам температуры окружающей среды
и относительной влажности.
6.1.1
Размещение
ПРЕДУПРЕЖДЕНИЕ Во избежание опрокидывания необходимо разблокировать ролики
(напольные модели).
1
Проверить, чтобы все ролики были разблокированы (напольные модели).
2
Установить инкубатор на твердую поверхность или вкатить его на штатное
место и заблокировать ролики (напольные модели).
3
Убедиться, что инкубатор тромбоцитов установлен ровно.
6.2
Регистрирующее устройство
A B
F
C
D
E
Регистрирующее устройство с установленной в него бумагой и батареей
Метка
Описание
Функция
A
Стрелки влево
Регулировка настроек и положения пера
и вправо
B
Светодиод
Показывает состояние регистрирующего устройства в рабочем
режиме или выбранный диапазон температур в режиме замены
бумаги
C
Кнопка изменения
Регулировка положения пера во время замены бумаги в
схемы
регистрирующем устройстве или построение эталонного
изображения
D
Перо
Построение температурной линии на бумаге
E
Кнопка сброса
Сброс регистрирующего устройства
F
Резервная батарея
Обеспечивает питание в случае потери питания от сети.
Подключить перед началом эксплуатации.
8
Общая информация
6.2.1
Установка и замена бумаги в регистрирующем устройстве
1
Нажать и удерживать кнопку С. Когда перо начнет двигаться влево, кнопку нужно отпустить.
Светодиод начнет мигать, показывая текущий диапазон температур.
2
Когда перо остановится, необходимо снять круглую ручку, затем сместить ее вверх и в сторону
от бумаги.
3
Установить новую бумагу в регистрирующее устройство.
4
Аккуратно поднять перо и прокрутить бумагу таким образом, чтобы линия текущего времени
совпала с желобком линии времени.
5
Удерживая бумагу, необходимо вернуть рукоятку на место.
ПРИМЕЧАНИЕ
Для точного снятия показаний температуры необходимо убедиться,
что текущее время совпадает с желобком линии времени при затянутой
рукоятке устройства.
6
Убедиться, что температурный диапазон установлен на правильное значение.
7
Нажать и удерживать кнопку С. Когда перо начнет двигаться вправо, кнопку нужно отпустить.
8
Убедиться, что перо правильно откладывает температуру.
7
График обслуживания
Техническое обслуживание необходимо проводить в соответствии со следующим
графиком. Инструкции по различным операциям изложены в руководстве по
техническому обслуживанию.
ПРИМЕЧАНИЕ
Ниже приводится минимальный набор требований. В связи с установленными
в организации нормативами или в связи с условиями использования аппарата,
может возникнуть необходимость проводить техническое обслуживание чаще
или только с привлечением специального технического персонала.
Частота
Операция
Ежеквар-
Ежегодно
По необхо-
тально
димости
Проверить сигнализацию высокой и низкой температуры.
Проверить сигнализацию потери питания (согласно требованиям
протоколов, действующих в соответствующей организации).
Проверить сигнализацию открытой дверцы.
(модель
i.Series)
Проверить сигнализацию отсутствия батареи.
(модель
i.Series)
Проверить сигнализацию движения (инкубаторы тромбоцитов
i.Series с установленными внутри перемешивателями
тромбоцитов, а также инкубатор тромбоцитов PC4200).
Проверить калибровку температуры на мониторе и изменить
ее в случае необходимости.
Проверить калибровку температуры на контроллере температуры
и изменить ее в случае необходимости.
Проверить резервную батарею сигнализации движения после
длительного периода отсутствия питания в сети. Заменить
батарею в случае необходимости. Также ее необходимо менять
после одного года эксплуатации (PC4200).
(Модели с регистрирующими устройствами)
Проверить резервную батарею сигнализации движения после
длительной потери питания и заменить ее в случае необходимости.
Также батарею следует заменить после одного года эксплуатации.
См. Руководство по эксплуатации и техническому обслуживанию
устройства регистрации температуры.
Почистить решетку конденсатора.
Почистить устройство внутри и снаружи.
Почистить уплотнители дверцы.
(PC4200)
Проверить перемешивающие ролики, подшипники роликов
и приводной шпиндель на наличие износа. Почистить и смазать
подвижные элементы.
Заменить подвижные элементы, если они изношены или если
получена подсказка от индикатора интервалов технического
обслуживания перемешивающей системы (i.Series).
ПРИМЕЧАНИЕ ► i.Series: Во время потери питания из сети резервная батарея обеспечивает питание
системы мониторинга и сигнализации потери питания. Если резервная батарея не
работает, сигнализация потери питания не сработает.
Если резервная батарея не обеспечивает питание системе мониторинга в процессе
проверки сигнализации потери питания, батарею необходимо заменить.
Если батареи проработали один год, их необходимо заменить.
Раздел II: Модели i.Series®
8
Эксплуатация
8.1
Первоначальный запуск
1
Подключить кабель питания к заземленной розетке, соответствующей электрическим
требованиям, указанным на этикетке.
2
Перевести переключатель в положение ON (ВКЛ.).
3
Подключить резервные батареи для системы мониторинга и сигнализаций.
4
Подключить резервный батарея для устройства регистрации температуры.
5
Установить водно-сигнальную трубку (PC100i). Установить трубку под наконечником датчика.
6
Выбрать язык дисплея.
После подачи питания на инкубатор тромбоцитов, на экране отображаются режимы
работы системы.
Нажать кнопку INC или DEC для выбора языка.
Нажать кнопку HOME.
7
Нажать кнопку MUTE, если зазвучит сигнализация низкой температуры.
ПРИМЕЧАНИЕ
Если выключатель дверцы шунтирован, сигнализация инкубатора и открытой
дверцы продолжает работать, как если бы дверца была закрыта.
Переключатель дверцы управляет подачей питания на перемешиватель,
встроенный в инкубатор тромбоцитов PC4200i. Помимо этого, он контролирует
подачу питания на внутренние выводы во всех остальных моделях.
Выключатель дверцы можно шунтировать, открыв дверцу и вытащив цилиндр
выключателя.
8.2
Конфигурация перемешивателя тромбоцитов для использования внутри инкубатора i.Series
(дополнительно)
Перемешиватели тромбоцитов i.Series компании Helmer можно устанавливать и как отдельно
стоящий аппарат, и как элемент внутри инкубаторов тромбоцитов i.Series производства Helmer.
Данные о движении передаются от перемешивателя тромбоцитов в инкубатор тромбоцитов
через кабель передачи данных.
Инкубатор тромбоцитов конвертирует данные о движении и генерирует свой собственный
аварийный сигнал в зависимости от установленного периода задержки оповещения..
Если сигнализация на перемешивателе тромбоцитов не отключена, аварийные оповещения
прозвучат на обоих устройствах.
ПРИМЕЧАНИЕ
Во время установки перемешивателя тромбоцитов в инкубатор тромбоцитов
Helmer i.Series следует отключить сигнализацию движения перемешивателя.
Информация об установке перемешивателя тромбоцитов в инкубатор
тромбоцитов приводится в руководстве по техническому обслуживанию
перемешивателя тромбоцитов.
8.3
Загрузка встроенного перемешивателя PC4200h
ПРИМЕЧАНИЕ
Эта глава применима только к моделям PC4200h.
Инструкции по загрузке других моделей перемешивателей тромбоцитов
приводятся в руководстве по эксплуатации перемешивателя тромбоцитов.
Объем
Модель
Произвольные
Аферезные
мешочки
мешочки
PF4200i
396
132
ВНИМАНИЕ При открытии ящика необходимо браться за ручку (не за держатель этикеток).
Следует открывать один ящик за раз.
Необходимо открыть ящик, который нужно загрузить, и горизонтально положить тромбоцитные мешочки.
Не рекомендуется класть мешочки один на другой.
Для обеспечения циркуляции воздуха необходимо оставить достаточно места вокруг каждого
мешочка. При работе с более крупными мешочками можно убрать ящики.
Вокруг мешочков или под ними следует положить прокладку.
8.4
Функции Общего экрана
Доступ ко всем экранам системы мониторинга осуществляется с Общего экрана. Чтобы подсветить
элемент меню, необходимо нажимать кнопки UP или DOWN. Затем, необходимо нажать кнопку
SELECT для отображения выбранного элемента.
Слева: Экран графика температуры (отображается по умолчанию). В центре: Главный экран.
Справа: Общий экран.
Опция
Функция
Журнал событий
Просмотр истории: аварийные и рабочие события
Испытание и состояние
Запуск или остановка автоматического испытания сигнализации
аварийной сигнализации
Просмотр количества дней, оставшихся до замены бумаги
системы
в устройстве регистрации температуры
Просмотр состояния дверцы (открыта или закрыта)
Просмотр температуры конденсатора
Редактирование настроек
Доступ к экрану конфигураций (защищено паролем) и их
конфигурации
редактирование:
Язык текста
Дата и время и/или формат
Единицы измерения температуры
Громкость и тип сигнала звуковых сигнализаций
Включение или отключение таймера регистрирующего
устройства
Включение или отключение отображения графика температуры
Изменение заданных значений и таймеров, относящихся к
сигнализациям
Калибровка показаний монитора датчика температуры
Сброс некоторых настроек до заводских значений
Изменение пароля
Конфигурация системы AgiTrak для отслеживания
перемешивания
Просмотр конфигурации
Формат даты и времени
Заданные значения и таймеры, относящиеся к сигнализациям
Громкость и тип сигнала звуковых сигнализаций
Настройки таймера регистрирующего устройства
Настройки отображения графика температуры
Настройки сигнализаций перемешивателя
Информация о продукте/
Версии программного обеспечения элементов контроля
компании
и отображения в системе мониторинга
Контактная информация компании Helmer
i.Help
Просмотр скорости перемешивания и количества циклов
в реальном времени
Просмотр истории и детальной информации о перемешивании
Сброс счетчиков циклов перемешивания
ПРИМЕЧАНИЕ Полный список функций, настроек и экранов системы мониторинга i.Center®
приводится в руководстве по техническому обслуживанию инкубатора
тромбоцитов.
8.5
Ввод установленного значения для камеры
Дисплей и кнопки монитора/контроллера температуры
ПРИМЕЧАНИЕ► Заводское установленное значение = 22,0°C.
Значение отображаемой температуры камеры может отличаться
от установленного значения.
Значения программируемых параметров и параметров по умолчанию
приводятся в руководстве по техническому обслуживанию.
1
На контроллере температуры нажать и удерживать
Отобразится текущее установленное значение.
2
Удерживая
нажать стрелку Вверх или Вниз для изменения установленного значения
температуры.
Устанавливаемое значение будет меняться с шагом 0,1ºC.
3
После того как все кнопки будут отпущены, заданное значение температуры изменится.
8.6
Заданные значения монитора температуры
Слева: Главный экран. Справа: Общий экран.
Информация, отображаемая на главном экране:
Текущие показания с датчика(-ов) температуры
Оставшийся заряд батареи
Текущие дата и время
Состояние активных сигнализаций
Функции, доступные из главного экрана:
Доступ к Общему экрану для просмотра и изменения настроек
Просмотр активных сигнализаций
Отключение звука звуковых сигнализаций
Просмотр графика температуры в камере (за последние 24 часа работы)
Регулировка контрастности экрана (центральная кнопка)
Функции, доступные из Общего экрана:
Просмотр данных из журнала событий
Запуск и остановка испытаний сигнализаций системы и просмотр состояния инкубатора
Просмотр и редактирование настроек конфигурации
Просмотр информации о продукте и компании
Доступ к системе i.Help
8.6.1
Изменение пароля системы
На заводе-изготовителе установлен пароль 1234. Пароль должен состоять из четырех цифр от 1 до 5.
Изменение пароля:
1
Нажать кнопку MAIN на главном экране.
2
Нажать кнопку ВНИЗ для выбора редактирования конфигурации. Нажать кнопку SELECT.
3
Ввести пароль после запроса системы.
4
Нажать кнопку ВНИЗ для выбора функции изменения пароля. Нажать кнопку SELECT.
5
Ввести новый пароль, затем, после запроса системы, ввести новый пароль повторно.
Если пароли совпадают, на экране отобразится слово «изменено».
Если пароли не совпадают, на экране отобразится слово «несовпадение». Для изменения
пароля необходимо повторить процедуру.
8.6.2
Заданные значения сигнализации температуры
1
Нажать кнопку MAIN.
2
Нажать кнопку ВНИЗ для выбора редактирования конфигурации. Нажать кнопку SELECT.
4
Ввести пароль после запроса системы.
5
Нажать кнопку ВНИЗ для выбора пункта «Заданные значения сигнализации». Нажать
кнопку SELECT.
6
Нажать кнопку ВНИЗ для выбора необходимого значения сигнализации температуры.
7
Нажать кнопку INC или DEC для установки заданного значения сигнализации температуры.
8
Нажать кнопку НАЗАД для возврата в экран редактирования конфигурации или кнопку HOME
для выхода. Новые значения будут сохранены.
8.6.3
Активные сигнализации
На главном экране отображаются активные сигнализации. Если активны несколько сигнализаций,
на экране отобразится их количество и можно будет прокрутить список.
Главный экран с одной подсвеченной активной сигнализацией (низкая температура).
8.6.4
Отключение звука активной сигнализации
По умолчанию звуковые сигнализации включены.
Звук сигнализаций, активированных, пока существующие сигнализации отключены, будет слышен.
Таймер отключения звука можно сбрасывать с каждой новой активной сигнализацией.
Отключение звука сигнализации не отключает световую сигнализацию.
ПРИМЕЧАНИЕ
Отключение звука сигнализации отключает сигнал, посылаемый через
удаленный интерфейс.
Если по окончанию отсчета таймером отключения звука сигнализация все еще активна,
активный аварийный сигнал будет отправлен через удаленный интерфейс.
Отключение звука активной сигнализации:
1
На Главном экране нажать кнопку MUTE один раз, чтобы отключить сигнализацию на
пять минут.
2
Нажать кнопку MUTE несколько раз, чтобы увеличить время таймера отключения звука
(до 60 минут).
9
Комплектующие детали
9.1
Дверца панели управления
Дверца панели управления (обведена).
9.2
Панель управления
A
B
C
Панель управления за дверцей.
Метка
Описание
A
Главный выключатель питания
B
Контроллер температуры
C
Переключатель резервной
батареи
9.3
Панель сигнализации
A B C
G H I
D
E
F
E
Слева: Панель сигнализации PC1200i (230 В).
Справа: Панель сигнализации PC2200i.
Метка
Описание
A
Разъем под флэшку
B
Порт RS-232 (дополнительно)
C
Интерфейс удаленной сигнализации
D
Аварийный звуковой сигнал
E
Автоматические прерыватели
F
Разъем питания
G
Разъем под флэшку
H
Аварийный звуковой сигнал
I
Интерфейс удаленной сигнализации
9.4
Камера
A B A B
D
C
Датчики камеры (относится к разным моделям).
Метка
Описание
A
Датчик контроля температуры и устройства
регистрации температуры
B
Датчик мониторинга температуры
C
Камера для проверок сигнализации (PC100i)
D
Нижний датчик (PC2200i, 3200i и 4200i)
Раздел III: Модели Horizon Series™
10
Эксплуатация
10.1
Первоначальный запуск
1
Подключить кабель питания к заземленной розетке, соответствующей электрическим
требованиям, указанным на этикетке.
2
Перевести переключатель в положение ON (ВКЛ.).
3
Подключить резервную батарею для сигнализации потери питания.
4
Подключить резервную батарею для сигнализации движения (только модель PC4200h).
5
Подключить резервный батарея для устройства регистрации температуры.
6
Установить камеру для проверки сигнализации (PC100h). Установить трубку под
наконечником датчика.
7
Нажать кнопку MUTE, если зазвучит сигнализация низкой температуры.
ПРИМЕЧАНИЕ► Если выключатель дверцы шунтирован, инкубатор продолжит работать,
как если бы дверца была закрыта.
Переключатель дверцы управляет подачей питания на перемешиватель,
встроенный в PC4200h. Помимо этого, он контролирует подачу питания
на внутренние выводы во всех остальных моделях.
Выключатель дверцы можно шунтировать, открыв дверцу и вытащив
цилиндр выключателя.
10.2
Конфигурация перемешивателя тромбоцитов для использования внутри инкубатора i.Series
(дополнительно)
Перемешиватели тромбоцитов Horizon Series компании Helmer можно устанавливать как отдельно
стоящую конструкцию, так и внутри инкубаторов тромбоцитов Helmer Series.
ПРИМЕЧАНИЕИнформация об установке перемешивателя тромбоцитов в инкубатор тромбоцитов
приводится в руководстве по техническому обслуживанию перемешивателя
тромбоцитов.
10.3
Загрузка встроенного перемешивателя PC4200h
ПРИМЕЧАНИЕ► Эта глава применима только к моделям PC4200h.
Инструкции по загрузке других моделей перемешивателей тромбоцитов
приводятся в руководстве по эксплуатации перемешивателя тромбоцитов.
Объем
Модель
Произвольные
Аферезные
мешочки
мешочки
PF4200h
396
132
ВНИМАНИЕ При открытии ящика необходимо браться за ручку (не за держатель этикеток).
Следует открывать один ящик за раз.
Необходимо открыть ящик, который нужно загрузить, и горизонтально положить тромбоцитные мешочки.
Не рекомендуется класть мешочки один на другой.
Для обеспечения циркуляции воздуха необходимо оставить достаточно места вокруг каждого
мешочка. При работе с более крупными мешочками можно убрать ящики.
Вокруг мешочков или под ними следует положить прокладку.
10.4
Заданное значение для камеры
Дисплей и кнопки монитора/контроллера температуры
ПРИМЕЧАНИЕ► Заводское установленное значение = 22,0°C.
Значение отображаемой температуры камеры может отличаться от
установленного значения.
Значения программируемых параметров и параметров по умолчанию
приводятся в руководстве по техническому обслуживанию.
1
На контроллере температуры нажать и удерживать
Отобразится текущее установленное значение.
2
Удерживая
нажать стрелку Вверх или Вниз для изменения установленного значения
температуры.
Устанавливаемое значение будет меняться с шагом 0,1ºC.
3
После того как все кнопки будут отпущены, заданное значение температуры изменится.
10.5
Заданные значения монитора температуры
Дисплей и кнопки монитора/контроллера температуры
Функции, доступные в системе мониторинга и контроля:
Просмотр текущей температуры камеры и активных сигнализаций
Просмотр и изменение монитора отклонения температуры
Просмотр и изменение заданных значений сигнализации температуры
Просмотр и изменение настроек задержки срабатывания сигнализации температуры
10.5.1
Заданное значение сигнализации высокой температуры
ПРИМЕЧАНИЕ► Заводское заданное значение = 24,0°C.
Сигнализация срабатывает, если температура в камере превышает заданное
значение.
Значения программируемых параметров и параметров по умолчанию
приводятся в руководстве по техническому обслуживанию.
Изменение заданного значения:
1
На мониторе/контроллере температуры нажать и удерживать стрелку Вверх и Вниз.
На дисплее начнут мигать “tunE” и “oFF”.
Монитор/контроллер перейдет в режим программирования Уровень 1.
2
Нажать стрелку Вверх или Вниз для выбора параметра «AL.HI».
3
Удерживая
нажать стрелку Вверх или Вниз для изменения параметра.
4
После того каK все кнопки будут отпущены, заданное значение параметра изменится.
19
Выход из режима программирования:
1
Удерживать стрелку Вверх и Вниз, пока не отобразится заданное значение температуры в камере.
10.5.2
Заданное значение сигнализации низкой температуры
ПРИМЕЧАНИЕ
Заводское заданное значение = 20,0 °C.
Сигнализация срабатывает, если температура в камере падает ниже
заданного значения.
Значения программируемых параметров и параметров по умолчанию
приводятся в руководстве по техническому обслуживанию.
Изменение заданного значения:
1
На мониторе/контроллере температуры нажать и удерживать стрелку Вверх и Вниз.
На дисплее начнут мигать “tunE” и “oFF”.
Монитор/контроллер перейдет в режим программирования Уровень 1.
2
Нажать стрелку Вверх или Вниз для выбора параметра «AL.LO».
3
Удерживая
нажать стрелку Вверх или Вниз для изменения параметра.
4
После того как все кнопки будут отпущены, заданное значение параметра изменится.
ПРИМЕЧАНИЕ
Повторить шаги 2 - 4 для просмотра или изменения дополнительных
значений параметра.
Выход из режима программирования:
1
Удерживать стрелку Вверх и Вниз, пока не отобразится заданное значение температуры
в камере.
10.6
Настройка громкости сигнализации
10.6.1
Громкость сигнализации температуры и отключения питания
УВЕДОМЛЕНИЕ ► Перед изменением громкости сигнализации температуры необходимо
защитить материалы, лежащие в инкубаторе тромбоцитов от длительного
воздействия неблагоприятной температуры.
После длительного отсутствия питания необходимо подождать, пока
температура инкубатора тромбоцитов стабилизируется на заданном значении.
Регулятор громкости сигнализации расположен сверху инкубатора тромбоцитов
(под смотровой панелью).
Регулятор громкости сигнализаций температуры и отключения питания (обведен).
На заводе-изготовителе громкость сигнализации установлена на середине шкалы (средний уровень).
Чтобы изменить громкость сигнализации, необходимо воспользоваться небольшой плоской отверткой.
Для уменьшения громкости сигнализации регулятор необходимо вращать влево (против
часовой стрелки).
Для увеличения громкости сигнализации регулятор необходимо вращать вправо (по часовой
стрелке).
Изменение громкости сигнализации:
1
Перевести переключатель в положение OFF (ВЫКЛ.). Отключить инкубатор тромбоцитов
от сети. Прозвучит сигнализация отключения питания.
2
Снять смотровую панель, расположенную сверху инкубатора.
3
Увеличить или уменьшить громкость, поворачивая регулятор в соответствующем направлении.
4
Вернуть смотровую панель на место.
5
Подключить инкубатор тромбоцитов к сети. Перевести выключатель питания в положение
ON (ВКЛ.).
10.6.2
Громкость сигнализации движения (PC4200h)
Регулятор громкости сигнализации движения расположен сзади инкубатора.
Регулятор громкости (обведен).
Предусмотрено три уровня громкости сигнализации движения (низкий, средний, высокий).
На заводе-изготовителе уровень громкости установлен на средний уровень (переключатель
в среднем положении).
Для установки уровня громкости необходимо перевести переключатель в нужное положение.
10.7
Настройка задержки срабатывания сигнализации
10.7.1
Задержка срабатывания сигнализации температуры
УВЕДОМЛЕНИЕ ► Перед изменением времени задержки срабатывания сигнализации
температуры необходимо защитить материалы, лежащие в инкубаторе
тромбоцитов от длительного воздействия неблагоприятной температуры.
После длительного отсутствия питания необходимо подождать, пока
температура инкубатора тромбоцитов стабилизируется на заданном
значении.
На заводе-изготовителе время задержки срабатывания сигнализации температуры установлено
на середине шкалы (около 4-5 минут). Чтобы изменить время задержки срабатывания, необходимо
воспользоваться небольшой плоской отверткой.
Для уменьшения времени задержки срабатывания сигнализации регулятор необходимо
вращать влево (против часовой стрелки).
Для увеличения времени задержки срабатывания сигнализации регулятор необходимо вращать
вправо (по часовой стрелке).
Слева: Регулятор задержки времени срабатывания сигнализаций температуры (обведен).
Справа: Резервная батарея для сигнализации отключения питания и переключатель
аварийной сигнализации (на примере модели PC100h).
ПРИМЕЧАНИЕ
Время задержки срабатывания сигнализации температуры влияет
на сигнализацию высокой и низкой температуры.
Если время задержки срабатывания установлено на 0, кнопка Mute
не будет влиять на сигнализации температуры.
Максимальное время задержки срабатывания составляет 8 минут.
Изменение времени срабатывания сигнализации:
1
Перевести переключатель в положение OFF (ВЫКЛ.). Отключить инкубатор тромбоцитов
от сети.
2
Снять смотровую панель, расположенную сверху инкубатора.
3
Увеличить или уменьшить время срабатывания сигнализации, поворачивая регулятор
в соответствующем направлении.
4
Вернуть смотровую панель на место.
5
Подключить инкубатор тромбоцитов к сети. Перевести выключатель питания в положение
ON (ВКЛ.).
10.7.2
Задержка срабатывания сигнализации движения (PC4200h)
Задержка срабатывания сигнализации - это время с момента остановки перемешивания до
подачи звукового аварийного сигнала.
Регулятор задержки срабатывания (обведен).
На заводе-изготовителе время задержки срабатывания сигнализации установлено на середине
шкалы (около 4-5 минут). Чтобы изменить время задержки срабатывания, необходимо
воспользоваться небольшой плоской отверткой.
Для уменьшения времени задержки срабатывания регулятор необходимо вращать влево
(против часовой стрелки).
Для увеличения времени задержки срабатывания регулятор необходимо вращать вправо
(по часовой стрелке).
ПРИМЕЧАНИЕ
Запрещается устанавливать время задержки срабатывания на 0 минут.
Максимальное время задержки срабатывания составляет 8 минут.
10.8
Отключение звука звуковых сигнализаций
Если температура в камере достигнет заданного значения сигнализации высокой или низкой
температуры, дисплей монитора/контроллера температуры будет переключаться между «-AL-»
и значением температуры, а в правом нижнем углу дисплея начнет мигать красный индикатор.
Время таймера отключения звука совпадает с установленным периодом задержки срабатывания
сигнализации.
Монитор/контроллер температуры в состоянии тревоги (красный индикатор обведен).
ПРИМЕЧАНИЕ
Информация о настройках задержки срабатывания сигнализации температуры
приводится в главе 10.6 (Настройка задержки срабатывания сигнализации).
Отключение сигнализации не отключает световые индикаторы тревог или
сигналы, посылаемые через удаленный интерфейс аварийной сигнализации.
Отключение звука активной сигнализации:
1
Открыть дверцу панели управления.
2
Нажать кнопку MUTE.
Звук сигнализации отключится на время, установленное для задержки срабатывания.
Если сигнализация все еще активна по прошествии времени задержки срабатывания,
подача звуковых сигналов возобновится.
Включение или отключение звуковых сигнализаций при помощи переключателя аварийной
10.9
сигнализации
ПРИМЕЧАНИЕ
Отключение сигнализаций при помощи переключателя не отключает
аварийного сообщения или сигналы, посылаемые через удаленный
интерфейс аварийной сигнализации.
Слева: Переключатель аварийной сигнализации (PC4200h). Справа: Переключатель
аварийной сигнализации (все другие модели Horizon Series).
Включение звуковых сигнализаций:
Перевести переключатель в положение ON (ВКЛ.)
Перевести переключатель в положение 1 (PC4200h)
Отключение звуковых сигнализаций:
Перевести переключатель в положение OFF (ВЫКЛ.)
Перевести переключатель в положение 3 (PC4200h)
Отключение звуковой сигнализации движения (PC4200h):
Перевести переключатель в положение 2
11
Комплектующие детали
11.1
Дверца панели управления
Дверца панели управления (обведена).
11.2
Панель управления
A
B
C
D
Панель управления моделей Horizon Series за дверцей.
Метка
Описание
A
Главный выключатель питания
B
Монитор/контроллер температуры
C
Переключатель
D
Резервная батарея сигнализации
11.3
Панель сигнализации
A
E
B
F
G
C
H
D
I
C
J
Слева: Панель сигнализации PC100h. Справа: Панель сигнализации PC4200h.
Метка
Описание
A
Интерфейс удаленной сигнализации
B
Аварийный звуковой сигнал
C
Автоматические прерыватели
D
Разъем питания
E
Интерфейс удаленной сигнализации
F
Аварийный звуковой сигнал
G
Аварийный звуковой сигнал движения
(PC4200h)
H
Регулятор громкости сигнализации (PC4200h)
I
Порт данных (PC4200h)
J
Контроллер задержки срабатывания
сигнализации (PC4200h)
11.4
Камера
A
Датчик камеры.
Метка
Описание
A
Датчик контроля температуры и устройства
регистрации температуры
КОНЕЦ ИНСТРУКЦИИ























///////////////////////////////////////
