Инвестиционный проект. Перевод электроснабжения потребителей городского округа Щербинка с 6 кВ на 20 кВ (ПИР) - 2017 год

СОДЕРЖАНИЕ
Общая характеристика инвестиционного проекта.......................

Обоснование необходимости реализации инвестиционного проекга.

Срок реализации проекта......................................................

Технические решения проекта.................................................

Финансовый план................................................................

Объем финансирования ........................................................

Источники финансирования ...................................................

Экологическая оценка..........................................................

Риски и мероприятия по их снижению......................................

Выводы............................................................................

1. Общая характеристика инвестиционного проекта

1.1. Обоснование необходимости реализации инвестиционного проекта

Кабельные линии городского округа Щербинка, введенные в эксплуатацию в 1959-1964 гг. (срок эксплуатации более 51 года) нуждаются в срочной замене. Также необходимо заменить трансформаторные подстанции, введенные в эксплуатацию одновременно с кабельными линиями, так как оборудование подстанций является устаревшим, в результате чего существует высокая вероятность поражения электрическим током оперативного персонала АО «ОЭК», усложнения ремонтных работ, увеличения время ремонта, а также прекращения электроснабжения социально-значимых объектов. Существующая однолучевая кольцевая схема электроснабжения 6 кВ городского округа Щербинка не позволяет обеспечить необходимый уровень надежности электроснабжения потребителей. Неудовлетворительное состояние существующей распределительной сети также подтверждено администрацией городского округа Щербинка в городе Москве. Наличие постоянных жалоб со стороны потребителей, Мосэнергосбыт, ДепТЭХ на прекращение электроснабжение, а также жалобы от ООО «Газпром энергохолдинг» ПАО «Газпром» на недостаточную надежность электроснабжения котельных в городском округе Щербинка. В соответствии с Энергетической стратегией города Москвы на период до 2025 года, утвержденной постановлением Правительства Москвы от 02.12.2008 № 1075-ПП, и Постановлением

Правительства Москвы от 14.12.2010 № 1067 «О схеме электроснабжения города Москвы на период до 2020 года (распределительные сети напряжением 6-10-20 кВ)» переход на класс напряжения 20 кВ принят как стратегическое направление развития электрических сетей среднего напряжения города.

1.2 Срок реализации проекта

Срок работ по данному проекту:


 начало - январь 2017 года;

• окончание - декабрь 2020 года.

1.3 Технические решения проекта

В связи с необходимостью полной замены кабельных линий и всего оборудования трансформаторных подстанций целесообразно перейти от устаревшего уровня напряжения 6 кВ в распределительной сети городского округа Щербинка к более высокому классу напряжения, позволяющему снизить технические потери при транспортировке электроэнергии. Согласно информации от администрации г.о.Щербинка регион будет развиваться и нуждаться в новых присоединениях на 10 MBA ежегодно. ПС 139 по сети 6 кВ не сможет удовлетворить потребности региона в увеличении потребляемой электрической энергии. А значит реконструкция сети 6 кВ с сохранением класса напряжения не целесообразна. Планируемое расположение ТП 20/0,4 кВ и РТП 20/0,4 кВ совпадает с зонами перспективной застройки, указанной администрацией городского округа Щербинка в городе Москве. Предлагаемая к строительству сеть

20 кВ с целью перевода потребителей 6 кВ обладает запасом пропускной способности, который позволит с минимальными затратами удовлетворить потребности региона в увеличении потребляемой электрической энергии.

2. Финансовый план

2.1. Объем финансирования

Стоимость работ по ИП «Перевод электроснабжения потребителей городского округа Щербинка с 6 кВ на 20 кВ» формируется в пределах стоимости проектно-изыскательских работ, но не более 7% от полной стоимости титула и составляет 64,82 млн. рублей с НДС.

2.2. Источники финансирования

Источник финансирования инвестиционного проекта «Перевод элекгроснабжения потребителей городского округа Щербинка с 6 кВ на 20 кВ» -тариф на пердачу электрической энергии.

3. Экологическая оценка

Экологические последствия реализации инвестиционного проекта отсутствуют.

4. Риски и мероприятия по их снижению

Управление рисками предполагает проведение комплекса превентивных мероприятий, направленных на предупреждение рисков, возникающих в процессе реализации инвестиционного проекта и минимизацию их возможных негативных последствий.

Перечень основных рисков, их влияние и управление рисками приведены в
табл. 1.

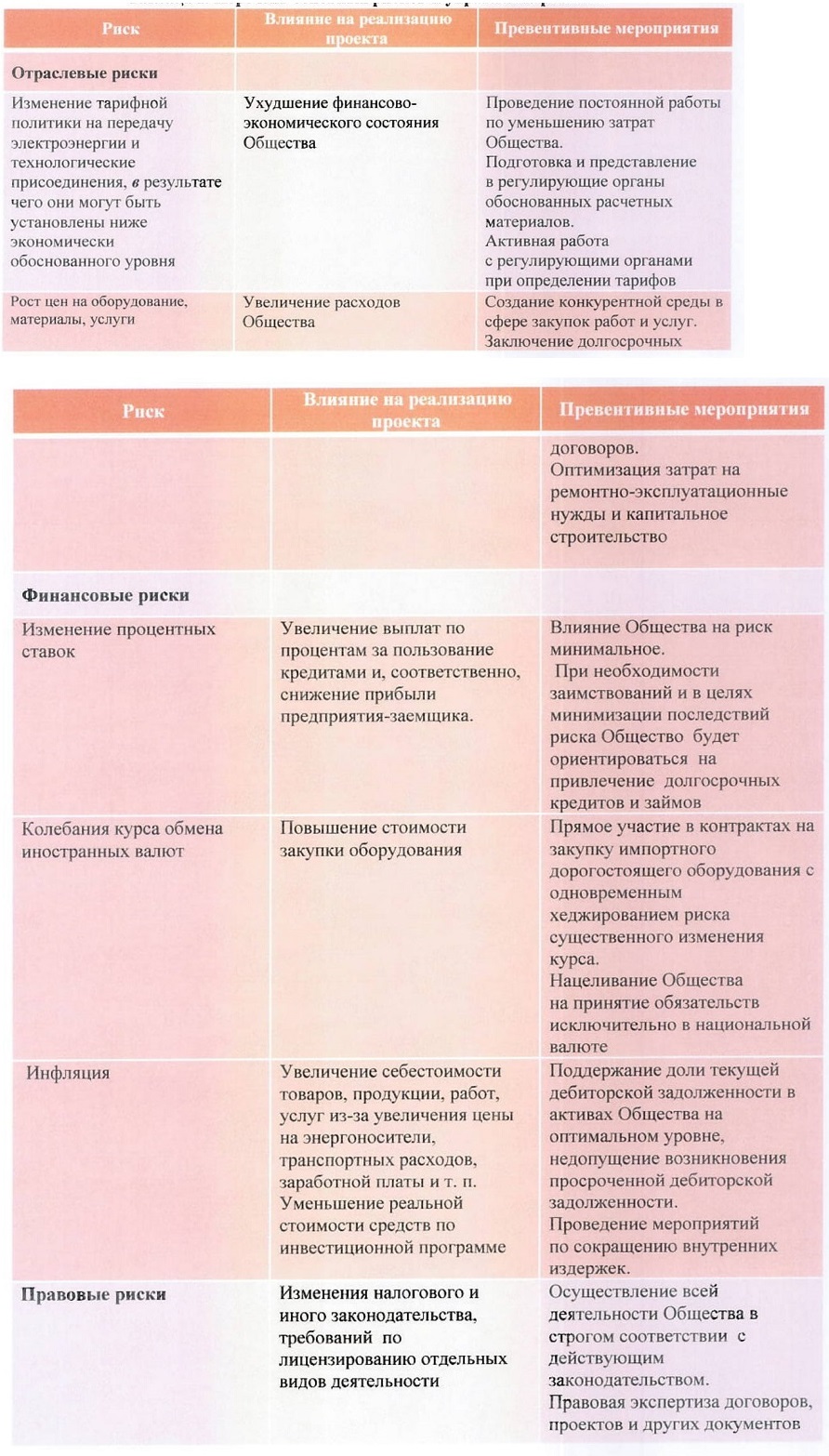

Таблица 1. Перечень основных рисков и управление рисками

5. Выводы

Реализация данного инвестиционного проекта позволит:

• увеличить надежность электроснабжения потребителей городского округа Щербинка;

• ускорить развитие территории городского округа Щербинка за счет быстрого предоставления технологического присоединения к электрическим сетям крупных объектов без временных затрат на реконструкцию существующих сетей;

• сократить расходы на эксплуатацию распределительной сети городского округа Щербинка;

• снизить технические потери при транспортировке электрической

энергии;

• избежать поражения электрическим током оперативного персонала АО «ОЭК»;

• проложить трассы кабельных линий с минимальным количеством закрытых переходов, ввиду того, что территория городского округа Щербинка в настоящее время является мало застроенной;

• снизить количество технологических нарушений и повысить надежность электроснабжения потребителей.

Обоснование

к инвестиционному проекту «Перевод электроснабжения потребителей городского округа Щербинка с 6 кВ на 20 кВ»

1.                Параметры существующей распределительной сети 6 кВ городского округа Щербинка

1.1.         Состояние существующей распределительной сети 6 кВ городского округа Щербинка

АО «ОЭК» ведет эксплуатацию распределительной сети городского округа Щербинка в следующем объеме:

Протяженность кабельных линий 6 кВ составляет 44,1 км, без учета вторых лучей составляет

43,3      км.

Основная часть электроустановок (кабельные линии, трансформаторные подстанции 6 кВ) введены в эксплуатацию в 1959 - 1964 гг., срок эксплуатации которых составляет более 51 года.

В соответствии с Постановлением Правительства Москвы от 01.01.2002 № 1 ежегодные амортизационные отчисления из-за полного износа электрооборудования от первоначальной стоимости принимаются 28%, что говорит о большой изношенности (определяется амортизационная группа объекта, далее в соответствии с амортизационной группой определяется минимальный срок полезного использования объекта) Трансформаторные подстанции построены с устаревшим электрооборудованием, не позволяющим реализовать автоматический ввод резерва, оперировать которым можно только ручным способом. Конструктивной особенностью существующих коммутационных аппаратов распределительных устройств 6 кВ является высокая вероятность поражения электрическим током оперативного персонала (работника) АО «ОЭК», усложняет и увеличивает время ремонта. В настоящее время выпуск таких коммутационных аппаратов прекращен и не применяется. Существующая схема электроснабжения 6 кВ городского округа Щербинка однолучевая кольцевая, не позволяет обеспечить необходимый уровень надежности электроснабжения потребителей

Нормативный срок службы значительного количества объектов распределительных сетей г.о. Щербинка истек, что подтверждается договором аренды от 01.06.2014 №1/2014:

KJI 6 кВ: Превышен нормативный срок службы 27,34 км от 44,1 км (62 %). Нормативный срок службы для KJI - 30 лет (срок полезного использования).

Силовые трансформаторы: Превышен нормативный срок службы 31 из 44 шт.(70 %). Нормативный срок эксплуатации для трансформаторов 15 лет (срок полезного использования).

Оборудование ТП (РП): 30 шт. из 36 шт. (83 % полностью изношено). Нормативный срок эксплуатации оборудования - 15 лет (срок полезного использования).

Неудовлетворительное состояние существующей распределительной сети 6 кВ подтверждено администрацией городского округа Щербинка в городе Москве (письмо от 07.08.2014 исх № 252S Приложение № I).

1.2.         Технологические нарушения в существующей распределительной сети 6 кВ г.о. Щербинка

За период с 01.08.2014 по 18.05.2015 произошло семь технологических нарушений в существующей распределительной сети 6 кВ городского округа Щербинка

Недоотпуск электроэнергии за указанный период составил 3487,5 кВт*ч

Продолжительность работы дизель генераторной установки (далее ДГУ) составила 121 ч 43 мин.

Наличие жалоб со стороны потребителей, Мосэнергосбыт, ДепТЭХ на прекращение электроснабжение (письмо от 16.06.2015 № 01-01-10-1893/15 Приложение № 2), а также письмо от ООО «Газпром энергохолдинг» ПАО «Газпром» о необходимости увеличения надежности электроснабжения котельных в городском округе Щербинка (письмо от 15.02.2016 № ДФ-1/46 Приложение .№ 3).

На устранение вышеуказанных технологических нарушений АО «ОЭК» затратил:

Кроме того, за аналогичный период персонал АО «ОЭК» 22 раза выезжал на устранение технологических нарушений по жалобам потребителей г.о. Щербинка.

1.1.         Перегрузка трансформаторов в распределительной сети 6 кВ городского округа

Щербннка

Г1о результатам анализа замеров нагрузок выявлено 12 перегруженных трансформаторов в распределительной сети 6 кВ городского округа Щербинка:

43,3      ТП-6 Т-1 ,Т-2 п/ав режиме=120%

43,4      ТП-16 Т-2 п/ав режиме* 117%

43,5      ТП-182 Т-1 ,Т-2 п/ав режиме-109%

43,6      ТП-402 Т-1,Т-2 п/ав режиме=131%

43,7      ТП-417 Т-1,Т-2 п/ав режиме⁵® 194%

43,8      ТП-425 Т-2 п/ав режиме⁸⁸133%

43,9      ТП-Котельная Т-1 Д-2 п/ав режиме²⁵106%

1.4.Отключение питающего центра № 139 ОАО «ВНИИЖТ» для реконструкции

ПС № 139 110/бкВ ОАО «ВНИИЖТ» является основным источником электроснабжения существующей распределительной сети 6 кВ г.о. Щербинка. Для реконструкции планируется длительное посекционное отключение РУ-6 кВ ПС № 139 ОАО «ВНИИЖТ» (письмо от 03.06.2014 № 01/13434 Приложение №4), при этом без строительства временных схем невозможно обеспечить прежнюю надежность электроснабжения потребителей.

Схема электроснабжения распределительной сети 6 кВ г.о. Щербинка зависит от основного источника электроснабжения ПС № 139 и имеет ограниченные возможности по переводу электроснабжения потребителей на другие источники электроснабжения 6 кВ. Существующая схема распределительной сети 6 кВ нуждается в резервировании от других источников электроснабжения.

Выводы по 1 главе:

В связи с вышеизложенным, необходима реконструкция существующих электрических сетей 6 кВ и создания новой двулучевой кольцевой схемы электроснабжения. Это послужит эффективным мероприятием, направленным на снижение количества технологических нарушений, исключение прекращения электроснабжения социально-значимых потребителей г.о. Щербинка, увеличение мощности перегруженных трансформаторов.

1.                Сравнение вариантов реконструкций распределительных сетей г.о. Щербинка

43,3      Реконструкция схемы распределительной сети 6 кВ г.о. Щербинка с сохранением существующего уровня напряжения 6 кВ

Объем строительно-монтажных работ при реконструкции распределительной сети 6 кВ г.о. Щербинка с сохранением существующего уровня напряжения 6 кВ будет совпадать с существующим объемом сети. Однолучевые кабельные линии будут заменены на двулучевые той же протяженностью. Однотрансформаторные подстанции будут заменены на двухтрансформаторные 2БКТП.

Ориентировочная стоимость реконструкции составит 2146 млн. руб. (смета Приложение №5)

43,4      Реконструкция схемы распределительной сети г.о. [Цербинка с переводом сетей с 6 кВ на 20 кВ

Расположение существующих трансформаторных подстанций ТП 6/0,4 кВ при реконструкции дает возможность объединения нафузок на Зазе одной ТП 20/0,4 кВ.

Ориентировочная стоимость реконструкции составит 1507 млн. руб. (смета Приложение № б)

43,5      Выводы по главе: Реконструкция схемы распределительной сети г.о. Щербинка с переводом сетей с 6 кВ на 20 кВ

Перевод электроснабжения потребителей городского округа Щербинка с 6 кВ на 20 кВ позволит уменьшить кол-во ТП 20/0,4 кВ на 38%.

Протяженность строительства кабельных линий 20 кВ будет меньше протяженности существующих кабельных линий 6 кВ по следующим причинам:

-пропускная способность при использовании класса напряжения 20 кВ выше,

-меньшее количество трансформаторных подстанции,

точка присоединения к сети 20 кВ находится в центре нагрузок внутри города Щербинка.

Схема реконструкции электроснабжения потребителей г.о. Щербинка с переводом с 6 кВ на 20 кВ согласована главой администрации городского округа Щербинка А.А. Кононовым (Приложение № 7)

3 Развитие распределительных сетей г.о. Щербинка

43,5      Наличие существующих сетей 6-10 кВ и развитие сети 20 кВ на территории г.о.

Щербинка.

На территории г.о. Щербинка существует сразу три класса среднего напряжения 6, 10, 20 кВ, которые не могут резервироваться между собой.

Наличие построенного АО «ОЭК» на территории городского округа Щербинка в 2013 году 20 кВ ТГТП № 72303 позволяет развивать распределительную сеть 20 кВ.

Наличие заявок на технологическое присоединение к сетям 20 кВ АО «ОЭК» на 9,68 MBA в г.о.Щербинка

Согласно письму от администрации г.о.Щербинка от 28.01.2016 № 01/2628 (Приложение № 8) регион будет развиваться и нуждаться в новых присоединениях на 10 MBA ежегодно. ПС 139 по сети 6 кВ не сможет удовлетворить потребное и региона в увеличении потребляемой электрической энергии.

1.1.         Потери в распределительной сети 20 кВ и 6 кВ

На основании расчета (приложение .№9), потери при переводе распределительной сети г.о. Щербинка с 6 кВ на 20 кВ снизятся с 3019 млн. кВт ч до 645 тыс. кВт ч. Таким образом, потери при передаче электроэнергии снизятся на 2373 млн. кВт ч (на 78 %).

В связи с высоким темпом роста удельных электрических нагрузок строительство электрических сетей более высокого класса напряжения для передачи электроэнергии потребителю всегда экономически обосновано.

1.2.         Возможность интеграции в опорную сеть 20 кВ ТиНАО

Распределительная сеть 6 кВ в г.о. Щербинка не может быть интегрирована в опорную сеть, проходящую по территории г.о. Щербинка (схема Приложение № 10).

Выводы:

перевод электроснабжения потребителей городского округа Щербинка с 6 кВ на 20 кВ позволит:

43,3      увеличить надежность электроснабжения потребителей городского округа Щербинка за счет большего количества источников электроэнергии 20 кВ (ПС Грач, ГТЭС Щербинка, ПС Битца, ГТЭС Коммунарка), чем 6 кВ.;

43,4      ускорить развитие территории городского округа Щербинка за счет быстрого предоставления технологического присоединения к электрическим сетям крупных объектов без временных затрат на реконструкцию существующих сетей;

43,5      уменьшить расходы на эксплуатацию распределительной сети городского округа Щербинка в 4 раза: (Приложение № 11 «Калькуляция по техническому обслуживанию ТП 10(6)/0,4 кВ»);

43,6      уменьшить расходы на выполнение аварийно-восстановительных ремонтов и недоотпуск электроэнергии на 1,7 млн. руб.

снизить технические потери при транспортировке электрической энергии на 5.2 млн.

руб;

6)               значительно уменьшить вероятность поражения электрическим током оперативного персонала АО «ОЭК»;

проложить трассы кабельных линий с меньшим количеством земляных работ (на 28,435 км меньше), ⁱrro позволит сэкономить 639 млн.руб.

///////////////////////////////////////
