1 . Предназначение аппарата........................................................................3

2. Техническая характеристика ....................................................................3

3. Комплектность поставки..........................................................................4

4. Устройство и принцип работы..................................................................4

5. Подготовка к работе.........................................

6. Инструкция по эксплуатации.................................. 14

7. Характерные неисправности и методы их устранения............ 12

8. Правила хранения и транспортирования ........................ 13

9. Гарантийные обязательства...................................13

10. Сведения о рекламациях......................................14

11 . Сведения о консервации и упаковке............................

12. Приложение 1 - таблица обмоточных данных....................16

13. Приложение 2 - таблица постояннотокового режима транзисторов 18

14. Приложение 3 - таблица форм напряжения в контрольных точках . 19

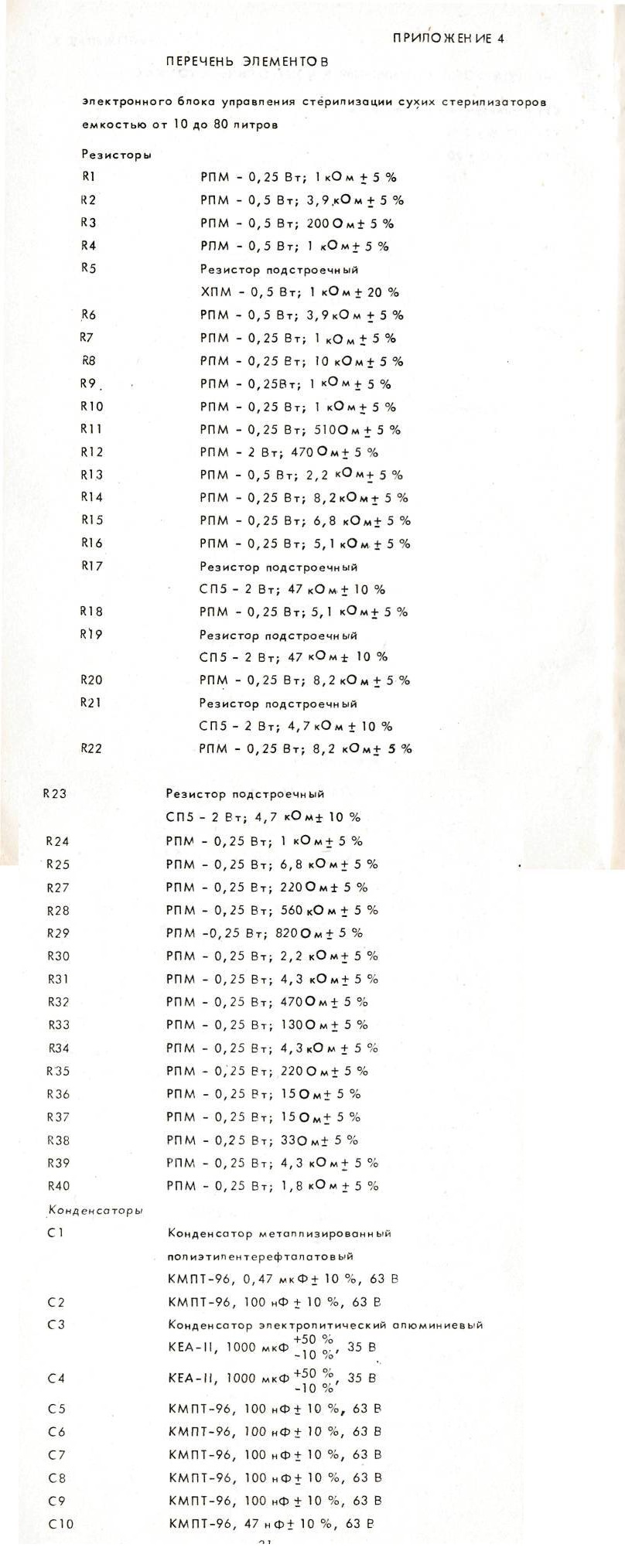

15. Приложение 4 - перечень элементов...........................20

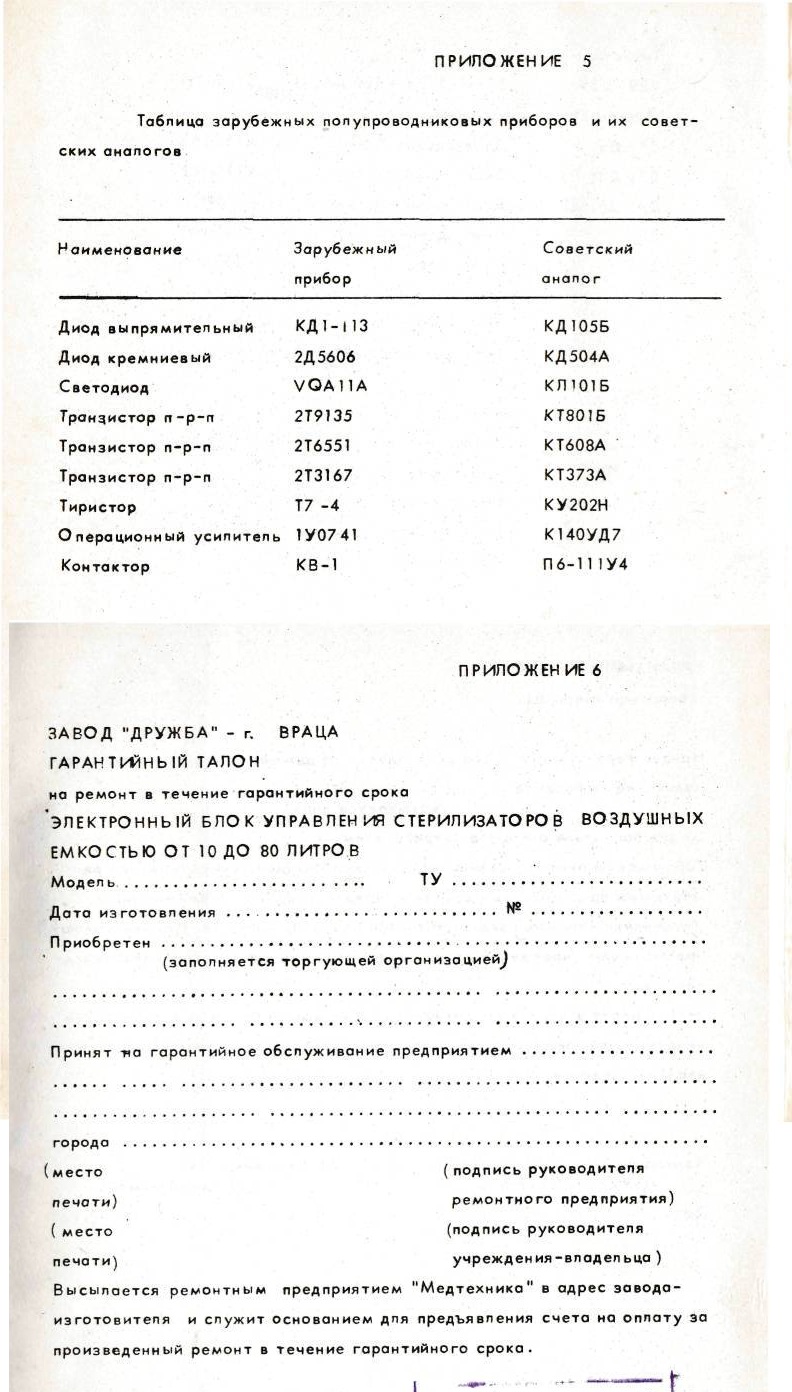

16. Приложение 5 - таблица зарубежных полупроводниковых приборов и их

советских аналогов...........................................24

17. Приложение 6 - гарантийный талон.............................25

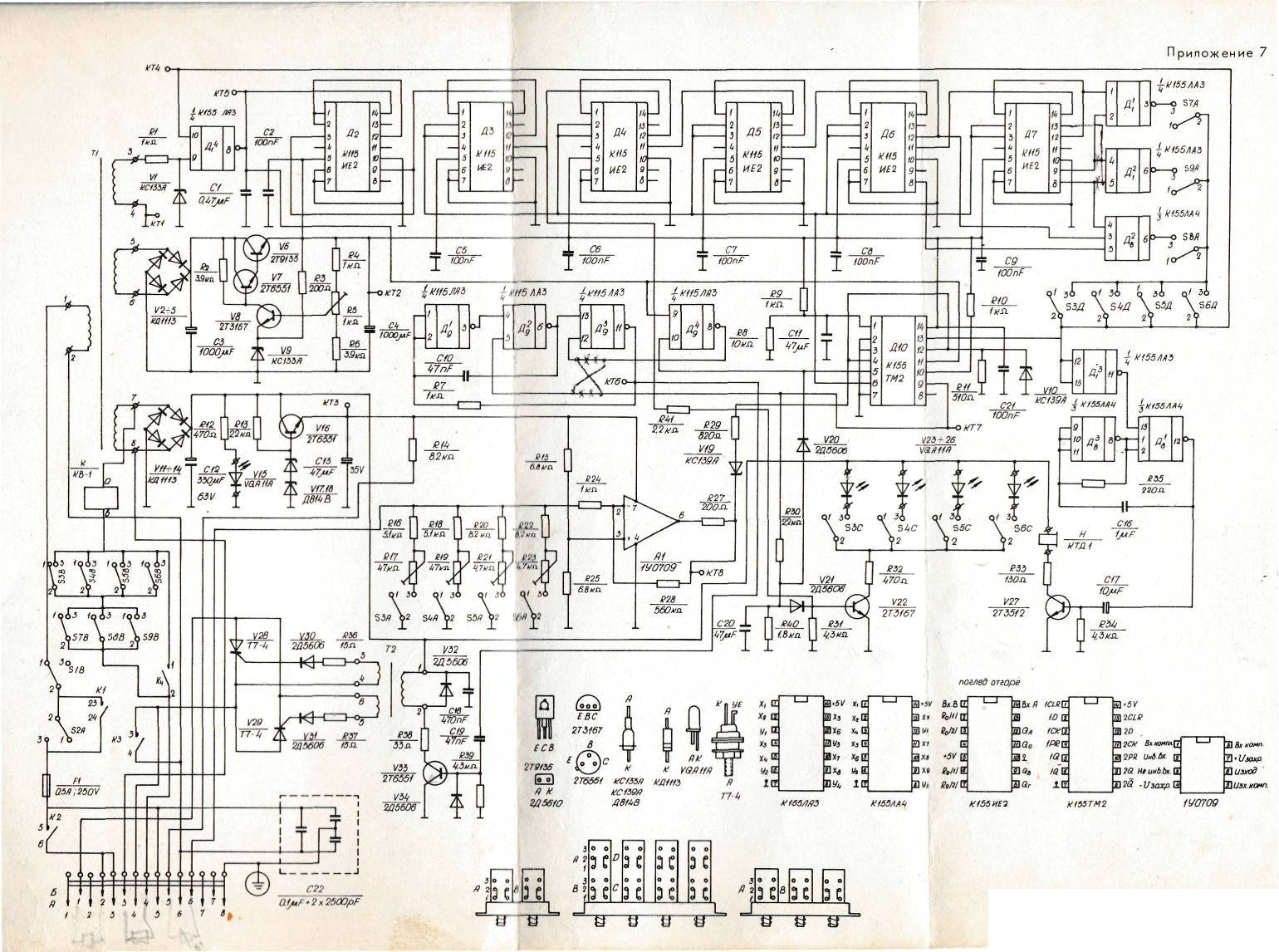

18. Приложение 7 -схема электрическая принципиальная ....... вкладка

1. ПРЕДНАЗНАЧЕНИЕ АППАРАТА.

Электронный блок управления стерилизаторов воздушных (в дальнейшем аппарат) предназначен для автоматического поддерживания температуры и времени стерилизации в камере стерилизатора емкостью от 10 до 80 литров.

Блок предназначен для эксплуатации при следующих условиях: Температура окружающей среды от +10 °С до +35 °С .

Относительная влажность воздуха не более 80 % при температуре +20 °С.

Атмосферное давление 750 + 30 мм ртутного столба.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

2.2. Автоматическое переключение к однофазному управлению после первоначально го достижения заданной температуры, согласно паспорта.

2.3. Автоматическое поддерживание времени стерилизации в трех диапазонах: 30 мин, 45 мин и 60 мин + 5 мин.

2.4. Световая индикация для каждого температурного диапазона.

2.5. Звуковая сигнализация и автоматическое выключение нагревателей и поддерживание температуры по истечению выбранного времени стерилизации.

2.6. Время непрерывной работы 16 часов.

2.7. Напряжение питания 220 В ± 10 % с частотой (50 ± 0, 5) Гц.

2.8. Потребляемая мощность не более 50 ВА .

2.9. Класс защиты - I.

2.10. Габариты -.(360 х 80 х 185) мм.

2.11. Масса не более 5 кг.

2.12. Лицевая панель блока выдерживает влажную санитарную обработку 3 % раствором перекиси водорода с добавлением синтетических моющих средств.

3/КОМПЛЕКТНОСТЬ ПОСТАВКИ

Электронный блок управления стерилизаторов воздушных емкостью от 1 0 до 80 литров 1 шт.

Паспорт в полиетиленовом мешке Запасные чости

Предохранитель быстродействующий 0,5 А / 250 В 1 шт.

Светодиод желтый 1 шт.

Коробко 1 шт.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

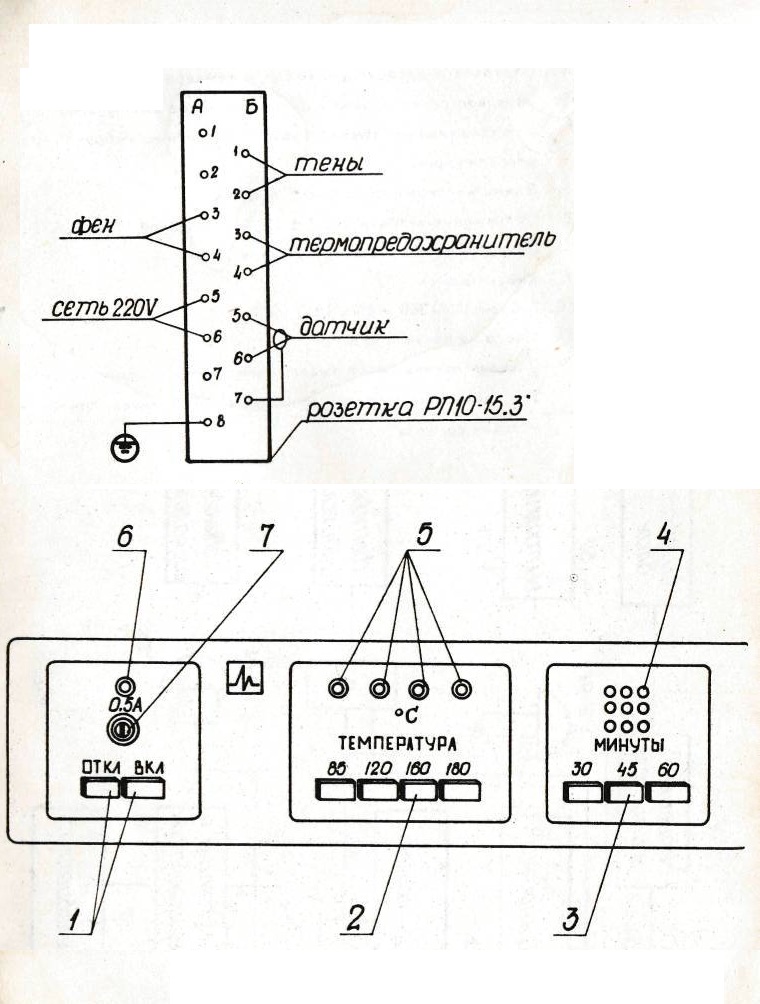

4.1. Блок состоит из несущего шасси, лицевой панели и предохранительной перегородки, соединенных между собой винтами. Силовая часть блока управления монтирована е левой части шасси и покрыта предохранительной перегородкой. На левой наЬравпяющей шине закреплен присоединительный разъем для связи со стерилизатором. Соответствующие выводы схемы блока, расположенные на разъеме, показан ы на рис. 1 .

Слаботоковая часть схемы, монтирована на правой стороне шасси на двух печатных платах.

На лицевой панели блока расположены следующие органы управления (рис. 2):

1 - кнопки включения и выключения напряжения питания;

2 - кнопки выбора температурных режимов;

3 - кнопки выбора времени стерилизации;

4 - звуковой сигнализатор;

5 - световые индикаторы температурных режимов;

6 - световой индикатор напряжения питания;

7 - сетевой предохранитель.

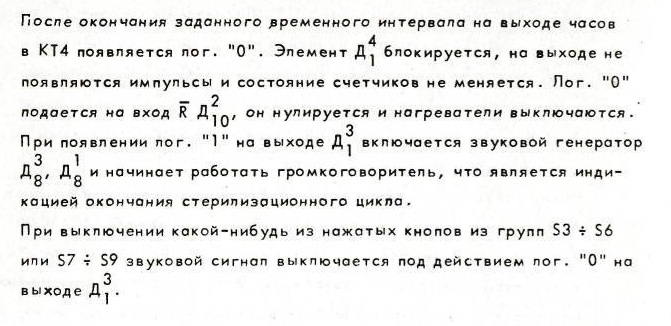

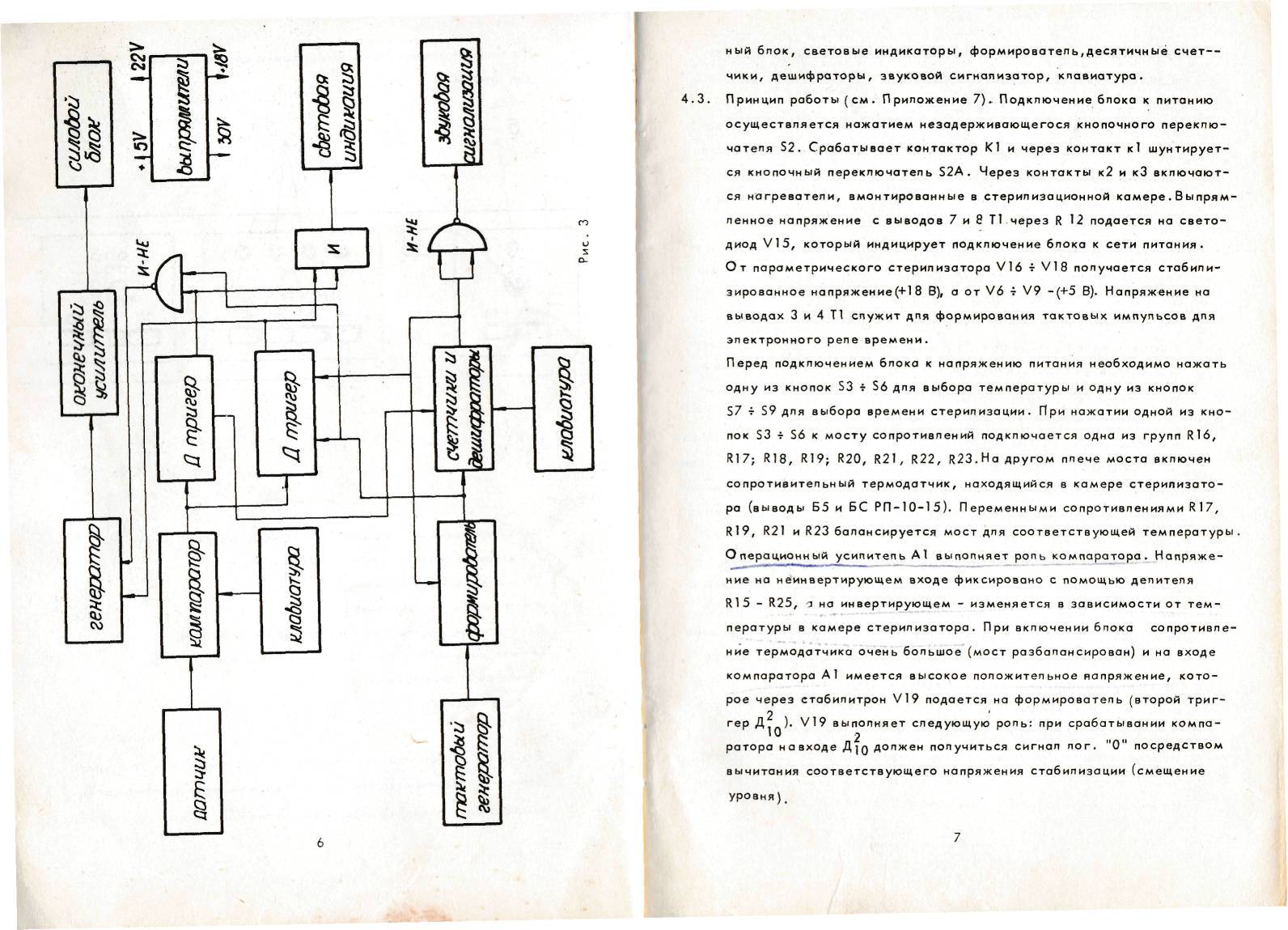

4.2. Схема электронного блока управления стерилизаторов воздушных содержит следующие блоки (рис. 3): выпрямители, стабилизатори, компаратор, генератор, триггеры, оконечный усилитель, тиристор-

5. ПОДГОТОВКА К РАБОТЕ.

Блок освобождается от транспортной упаковки. Если в течение длительного времени аппарат находился в условиях повышенной влажности или температуры, резко отличающейся от рабочей, то необходимо оставить его в помещении с нормальной температурой в течение 24-х часов.

Блок помещается в отверстие для монтажа в стерилизаторе. Соединяются обе части разъема X. После настройки соответствующих температур посредством переменных сопротивлений R 17, R 19, R 21, R 23 блок фиксируется с помощью находящихся снизу винтов, которые после этого закрашиваются краской.

6. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ.

Штепсель сетевого шнура стерилизатора включается в розетку с напряжением 220 В. При нажатии кнопки "ВКЛ" подается напряжение на вентилятор, блок управления и нагреватели. Начинает светиться лампочка, индицирующая включение индикаторов (поз.6 рис.2). Перед нажатием кнопки "ВКЛ" необходимо нажать соответствующие кнопки выбора температурного режима и выбора времени стерилизации, т . е . необходимо установить соответствующий режим работы, При достижении заданной температуры начинает светиться лампочка над нажатой кнопкой (температурный диапазон). Во время стерилизационного цикла лампочка светит непрерывно в случае, если температура выше заданной, и моргает, если температура ниже заданной. После окончания заданного времени включается звуковая сигнализация. При освобождении кнопки температурного диапазона или времени, звуковой сигнал выключается. В этом случае вентилятор должен работать. При нажатии кнопки "ВЫКЛ" выключается весь стерилизатор.

7. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

8. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ .

Аппарат должен храниться в упаковке предприятия-изготовителя при укладке не более чем в 2 ряда в отопляемых (или охлаждаемых) помещениях и вентилируемых складах при температуре от +40 °С до + 1 °С и влажности 65 % при 20 °С и 80 % при 25 °С и при более низких температурах без конденсации влаги.

Аппарат допускает транспортирование любым видом транспорта при климатических воздействиях в пределах:

температура от +50 °С до -50 °С и влажности 65 % при 20 °С и 80 °о при 25 °С и при более низких температурах, но без конденсации в па ги.

9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА.

Гарантийный срок при условиях хранения и эксплуатации аппарата в соответствии с требованиями технических условий и настоящего паспорта - 12 месяцев.

Начало гарантийного срока исчисляется со дня ввода аппарата в эксплуатацию, но не позднее 6 месяцев со дня выпуска стерилизатора. Порядок предъявления претензий по качеству аппарата определяется "Положением о поставках продукции производственно-технического назначения и товаров народного потребления" и инструкцией Госарбитража "0 порядке приемки продукции производственно-технического назначения и товаров народного потребления".

Гарантийный ремонт производится при соблюдении потребителем правил эксплуатации, хранения, при целостности пломбы завода-изготовителя (пломба может быть вскрыта в течение гарантийного срока только представителем ремонтного предприятия "Медтехника" при приемке в ремонт, что отмечается в акте)и при условии предъявления талона на гарантийный ремонт.

10. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ.

В случае отказа аппарата в работе или неисправности его в период гарантийных обязательств, а также обнаружения некомплектности при первичной приемке аппарата, потребитель должен выслать письменное извещение со спедующими данными:

тип аппарата, заводской номер и дата выпуска;

наличие заводских пломб;

характер дефекта (или некомплектности);

адрес, по которому должен прибыть представитель мастерской системы "Медтехника", номер телефона.

Все предъявленные рекламации должны регистрироваться потребителем по форме, приведенной ниже.

11. СВЕДЕНИЯ О КОНСЕРВАЦИИ И УПАКОВКЕ.

11.1. Упаковка аппарата производится только после выравнивания температуры аппарата с температурой воздуха помещения.

1 1 .2. Аппарат должен быть предохранен от коррозии в соответствии с

требованиями ГОСТ 13168-69 для группы III и условий хранения "Л".

11.3. Каждый аппарат, подготовленный к упаковке, оберните в оберточную

бумагу, о потом положите в полиэтиленовый мешок и уложите в картонную коробку так, чтобы аппарат не перемещался внутри коробки.

11.4. Изделия, входящие в комплектность аппарата, уложите в коробку вместе с аппаратом.

11.5. Картонную коробку перевяжите шпагатом, либо склейте бумажной

лентой. На коробке нанесите знаки предупреждающего характера для транспортирования черной несмываемой краской.
