Самодельные палатки для рыбалки

Палатка «Улитка»


Много лет я конструирую и испытываю палатки для зимней рыбалки. Предлагаю вниманию умельцев наилучшую свою модель, с которой не расстаюсь уже много зим. Название такое она получила потому, что крепится на самом рыболове, как «домик» улитки, и при переходе ее не надо удерживать руками.

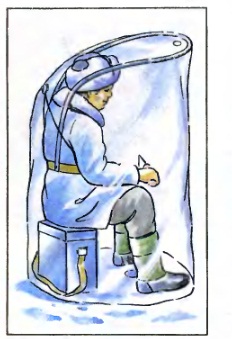

Рис. 1. Общий вид «палатки Улитка».
Для изготовления палатки потребуются следующие материалы: два алюминиевых гимнастических кольца диаметром 900 миллиметров; поясной ремень шириной 40 и длиной 1300 миллиметров: узкий

ремень толщиной 3, шириной 8 и длиной 2500 миллиметров

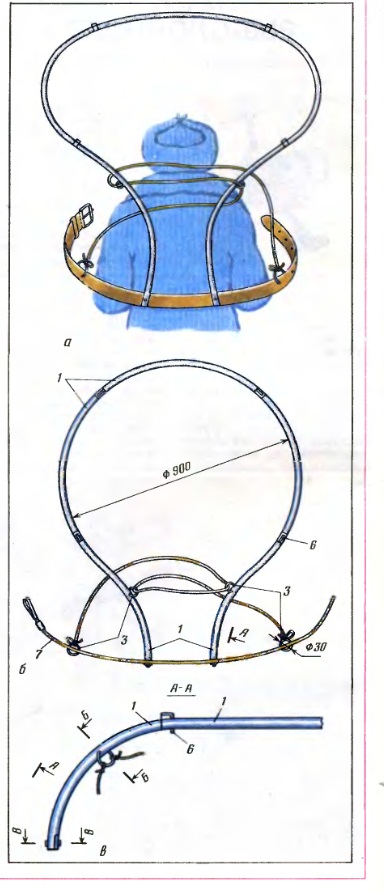

Рис. 2. Каркас: а — общий вид; б — вид сверху; в — вид сбоку; 1 — отрезок гимнастического кольца; 3 — кольцо 0 30 мм; 6 — штифт; 7 — поясной ремень.

или шнур диаметром 4—5 миллиметров; проволока диаметром 3 миллиметра; две заклепки диаметром 4—5 и длиной 10 миллиметров и две . шайбы по диаметру заклепок;

четыре полоски из мягкой

 стали размером 2x5x15 миллиметров; четыре соединительные втулки диаметром на 0,1— 0,2 миллиметра меньше внутреннего диаметра трубки гимнастического кольца и длиной 60 миллиметров; резиновые полоски размером 1x5x70 миллиметров; капроновый шнур; полиэтиленовая пленка.

Гимнастические кольца разрезаю каждое на четыре равные части — дуги (для изготовления одной палатки требуется пять дуг). Места разрезов зачищаю от заусенцев и подгоняю соединительные втулки. Из проволоки диаметром 3 миллиметра делаю штифты длиной 20 миллиметров (без учета размера кольца).

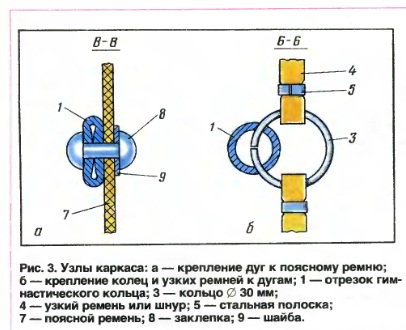

Собираю каркас в следующем порядке. Три дуги соединяю между собой в горизонтальной плоскости, а две к ним креплю в вертикальной. Нижние концы вертикальных дуг креплю на заклепках к поясному ремню (рис. 3, а). Концы дуг, соединенных с ремнем, слегка сплющиваю, в них
сверлю отверстия, соответствующие диаметру заклепок (вместо них можно использовать болты М4—М5 с гайками).

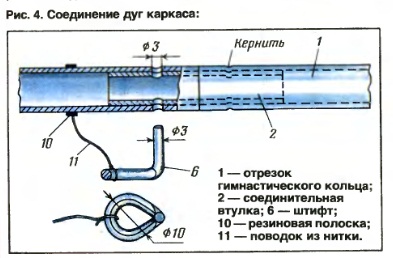

Вставляю соединительную втулку наполовину в одну из дуг, в 15 миллиметрах от конца дуги делаю на трубке керном углубление, а другое — с противоположной стороны, чтобы втулка закрепилась в дуге (рис. 4). Другой конец втулки вставляю во вторую дугу, делаю керном углубление и по нему просверливаю сквозное трехмиллиметровое отверстие, куда вставляю штифт. Поворачивая вокруг трубки кольцо из резиновой полоски, креплю поводок из нитки и фиксирую штифт.

Из проволоки диаметром 3 миллиметра делаю четыре кольца диаметром 30 миллиметров. В середине вертикальных дуг каркаса сверлю по сквозному отверстию и вставляю в  них два кольца, замкнув их понадежней (рис. 3, б). Отрезок узкого ремня креплю к кольцам на дугах с помощью нитяного бандажа или металлических полосок. Для этого полоску выгибаю в незамкнутое кольцо, завожу в него конец ремня, который пропускаю через замкнутое кольцо и вновь через незамкнутое кольцо Кольцо из металлической полоски зажимаю плоскогубцами.

Оставшуюся часть ремня разрезаю пополам, креплю конец одного ремня к первому кольцу, а конец другого — ко второму.

На поясной ремень спереди, на линии брючных стрелок, ставлю еще два проволочных кольца диаметром 30 миллиметров. Каркас готов.

Полиэтиленовый чехол палатки (рис. 5) можно сшить нитками (стежок 10 миллиметров), закрепляя шов с обеих сторон тесьмой. Я предпочитаю

склеивать (сваривать) пленку горячим утюгом.

Вначале свариваю из прямоугольника рукав (по коротким сторонам), к которому вверху присоединяю крышу. Нижний край подворачиваю на 50 миллиметров и приклеиваю кромку так, чтобы можно было вставить в образовавшийся манжет капроновый шнур длиной 2800
миллиметров. Концы его слегка стягиваю и завязываю узлом. Вверху, где сходятся рукав и крыша, привариваю полиэтиленовую петлю, в которую вставляю отрезок шнура длиной 1600 миллиметров. В крыше вырезаю вентиляционное отверстие.


Закрепляю на себе каркас, застегивая поясной ремень, а
узкие ремни крест-накрест охватывают грудь и закрепляются петлей на кольцах поясного ремня. Надеваю на каркас чехол и разворачиваю петлей назад. Пропускаю концы шнура подмышками и завязываю на груди. Подняв переднюю полу палатки и заведя ее за голову, можно переходить от лунки к лунке, сверлить лед и т. д. Устроившись на ящике, снимаю из-за головы переднюю полу палатки, расправляю ее, становлюсь ногами на нижнюю кромку чехла, натягиваю шнур, продетый в манжет, а затем, выпрямившись на сидении ящика, натягиваю сам полог.

Сравнительно небольшие размеры палатки позволяют избежать парусности пленки.

Габариты палатки «Улитка»

— диаметр 900 и высота 1350— 1450 миллиметров. Каркас укладывается в чехол 720x120 миллиметров, пленка — в полиэтиленовый пакет. Вес палатки

— не более 0,8 килограмма. Дуги каркаса для удобства сборки необходимо в местах соединения пронумеровать.



Палатка из старой раскладушки

Для изготовления палатки понадобятся старая раскладушка (лучше маленькая), пять трубок длиной 1200—1400 и диаметром 10—12 миллиметров и полиэтиленовая пленка или тонкий брезент.

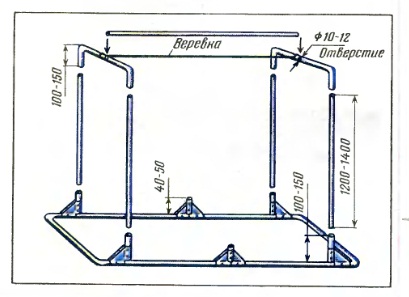

Нужно снять с раскладушки пружины, старый брезент, отрезать ножовкой по металлу дуги, оставляя на раме от основания крайних дуг 100—150 миллиметров, от средней — 40—50 миллиметров. Затем у двух крайних отрезанных дуг укоротить ножки до 100—150 миллиметров, а посредине просверлить отверстие диаметром 10—12 миллиметров, но не сквозное,

— туда будет вставляться трубка-распорка крыши. Чтобы она не выпадала из отверстий, дуги можно связать веревкой, как показано на рисунке.

Остается сшить из полиэтиленовой пленки или брезента чехол, а в низ его вставить резинку, которая будет натягиваться у рамы.

Эта палатка проста в изготовлении и удобна при транспортировке, ее можно легко и быстро собрать и разобрать.

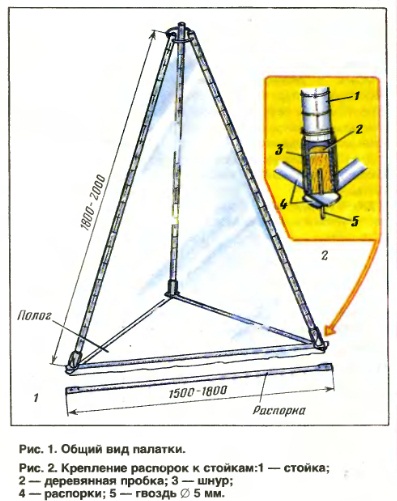

Палатка «Штатив»

Палатка «Штатив» проста, портативна и удобна для транспортировки. Основных стоек может быть три или четыре, в зависимости от этого для ее изготовления понадобятся: 3— 4 дюралюминиевые трубки длиной 1800—2000 миллиметров, 3—4 дюралюминиевые распорки длиной 1500—1800 миллиметров, полиэтиленовая пленка, лейкопластырь шириной 40—50 миллиметров, оцинкованная проволока диаметром 0,5 миллиметра, леска для прошивки толщиной 0,4—0,5 миллиметра, шнур для фиксации распорок.

Верхние концы стоек соединяю кольцом из проволоки через просверленные в них отверстия. Распорки расплющиваю на концах и делаю отверстия, через которые они гвоздями крепятся к стойкам. Длина распорок зависит от того, какую полезную площадь палатки выбирает для себя рыболов. Распорки фиксируются с помощью шнуров, прикрепляемых к стойкам.


Полиэтиленовую пленку проклеиваю лейкопластырем по месту предполагаемого шва с обеих сторон и пришиваю к стойкам леской, оставляя снизу по 200—300 миллиметров пленки.


По окончании рыбалки распорки отвязываю, стойки складываю, как штатив, металлические части палатки обматываю пологами пленки, а затем укладываю в чехол. П.
