Кран козловой электрический КК-А3-УП-5-10,5-4,05-У3. Паспорт ККТ-5-10,5-036.00.00.000 ПС





КРАН КОЗЛОВОЙ ЭЛЕКТРИЧЕСКИЙ



(индекс крана)
ПАСПОРТ

ККТ-5-10,5-036.00.00.000 ПС



(регистрационный номер)
При передаче крана другому владельцу или сдаче крана в аренду с передачей функций владельца вместе с краном должен быть передан настоящий паспорт
ВНИМАНИЮ ВЛАДЕЛЬЦА КРАНА!

1. Паспорт должен постоянно находиться у владельца крана.

2. Разрешение на работу крана должно быть получено в порядке, установленном Ростехнадзором

3. Перечень разрешений органов Ростехнадзора на отступление от требований нормативных документов (копии) должен быть приложен к паспорту.

4. Сведения о сертификации должны быть приложены к паспорту.

5. ___

другие сведения, на которые необходимо обратить
особое внимание владельца крана)









Сертификат соответствия

№ ТС RU C-RU.AH24.B.00278

Срок действия с 27.10.2014 но 26.10.2019
1. Общие сведения
1.1. Предприятие-изготовитель и его адрес................................... ОАО «НЧКЗ»

423895, Республика Татарстан, Тукаевский район, с. Нижний Суык-Су, ул. Сармановская, 10. тел/факс (8552) 74-69-02

1.2. Тип крана................................................................ козловой электрический

1.3. Индекс крана..........................................................................................КК-ЛЗ-УП-5-10,5-4,05-УЗ

1.4. Заводской номер............................................................................................................................................................4446

1.5. Год изготовления............................................................................. 2014

1.6. Назначение крана........................................ подъем и перемещение груза

1.7. Группа классификации (режима) по ИСО 4301/1:

крана............................................................................................................................ АЗ

механизмов:

подъема.......................................................................................... М5

передвижения крана.......................................................................... М3

передвижения тали.......................................................................... М5

1.8. Тип привода....................................................................... электрический

1.9. Окружающая среда, в которой может эксплуатироваться кран: температура, °С:

нерабочего состояния:

предельная наибольшая..............................................................................................................................+40° С

предельная наименьшая............................................................................................................................- 40° С

рабочего состояния:

предельная наибольшая............................................................................................................................4-40° С

предельная наименьшая...............................................................20° С

сейсмичность, баллы..................................... не более 6 баллов по CI 1иГ1 II-7

относительная влажность воздуха, %, при температуре +20 °С........ не более 80

взрывоопасность............................................................ не взрывоопасная

пожароопасность.......................................................... не пожароопасная

1.10. Допустимая скорость ветра на высоте 10м, м/с:

для рабочего состояния крана..................................................................................................................................—

для нерабочего состояния крана............................................................................................................................—

1.11. Ограничения по одновременной работе механизмов.................................. нет

1.12. Род электрического тока, напряжение и число фаз..........................................переменный

50Гц, 3-х фазный

цепь силовая....................................................................................................................................................................380

цепь управления............................................................................................................................................................220

1.13. Основные нормативные документы, в соответствии с которыми изготовлен кран (обозначение и наименование):

«Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения»

ПУЭ «Правила устройства электроустановок»

ГОСТ 27584-88 «Краны мостовые и козловые электрические. Общие технические условия».

ТУ 3155-003-96880193-2008 «Краны козловые электрические грузоподъёмностью до 160 т. Технические условия»





2. Основные технические данные и характеристики крана


2.1. Основные характеристики крана:

грузоподъемность нетто, т....................................................................................................................................5

высота подъема, м:........................................................................................................................................................4,05

пролет крана, м................................................................................................................................................................10,5

база крана, м........................................................................................................................................................................4

кратность полиспаста....................................................................................................................................................2/1

2.2. Массы испытательных грузов, т:

при статических испытаниях..............................................................................................................................6,25

при динамических испытаниях........................................................................................................................5,5

2.3. Некоторые установочные размеры крана и тележки, м:

высота крана от уровня головки рельса....................................................................................................5.8

расстояние между крайними точками буферов в направлении движения крана 4.4

расстояние по вертикали от головки рельса до центра буфера крана............................0,22
2.4. Скорости механизмов, и диапазоны регулирования скоростей

Механизм

Скорость, м/мин

Диапазон регулирования скорости (при наличии)

номинальная

минимальная

подъема

8

-

0...8

передвижения крана

20

-

0...20

передвижения тали

20

-

0...20





Место управления:

при работе....................................... с пола, при помощи подвесного пульта

или радиоуправление

при монтаже и испытаниях.................. с пола, при помощи подвесного пульта

Способ управления............................................................ электрический

Способ токоподвода:
к крану........................................................................................................................................................троллеи

к тележке........................................................................... гибкий кабель

Масса крана и его основных частей, т:

масса крана......................................................................................................................................................................3,6

масса тали..............................................................................................................................................................................0,48

Максимальная нагрузка колеса крана на рельс, кН..................................................................37,5

Тип кранового рельса......................................................................................................................................50х50

Ширина головки кранового рельса, мм ..........................................................................................50

Сортамент двутавра главной балки......................................................................................................30М

Ширина ездовой полки двутавра главной балки, мм ............................................................130





3. Технические данные и характеристики сборочных узлов и деталей
Таль

Тип........................... 13ТК 10616

Заводской номер......... 144804

Изготовитель.............. БАЛКАНСКО ЕХО, Болгария

3.1 Электродвигатели



Параметры

Механизм, на котором установлен двигатель

подъема

передвижения

тали

крана

Тип и условное обозначение

КГЕ 2412-6ТР1

ККЕ 1407-6А

D08MA4-S

Род тока

переменный

переменный

переменный

Напряжение, В

380

380

380 1

Номинальный ток, А

24,5

1,8

1,6

Частота, Гц

50

50

50

Номинальная мощность, кВт

8

0,37

0,55

Частота вращения, об/мин

920

860

1400

Исполнение

нормальное

нормальное

нормальное

Количество

1

1

2

Степень защиты

IP54

IP54

IP 65

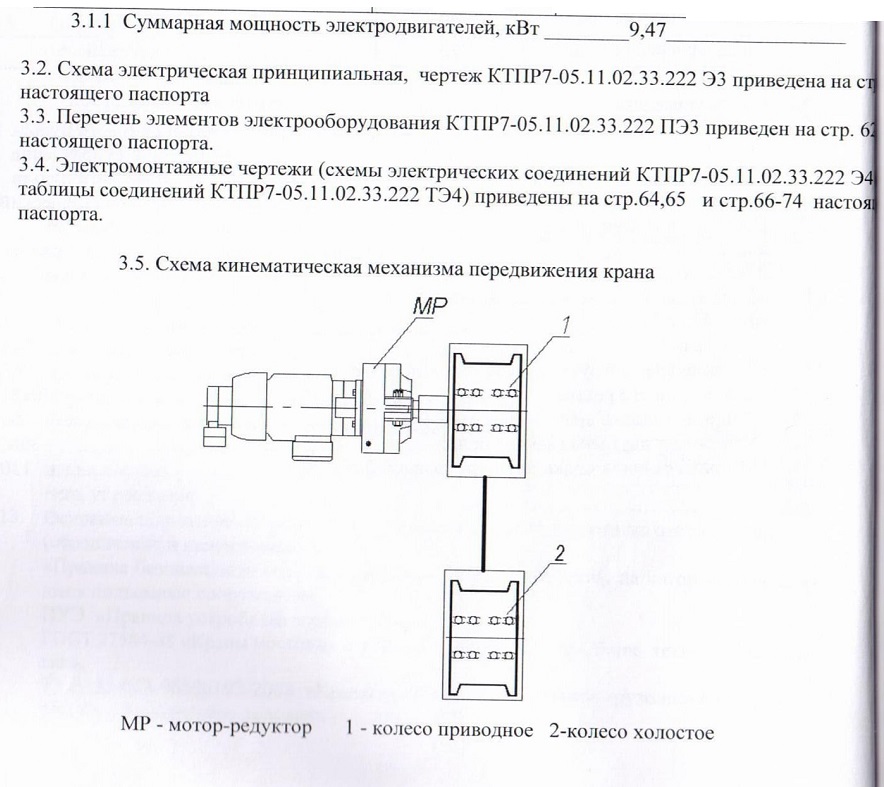

МР - мотор-редуктр I - колесо приводное 2-колесо холостое





Спецификация подшипников к схеме кинематической

Наименование

Обозначение

ГОСТ

Габариты

Кол-во

Роликоподшипник радиальный, сферический, двухрядный

3620

5721-75

100x215x50

8



3.5.1 Характеристика редуктора

Номер позиции на схеме

Наименование, тип

Обозначение по чертежу

Передаточное

число

-

BF 20-04/ D08MA4-S /ES010A9HA

покупной

41,72

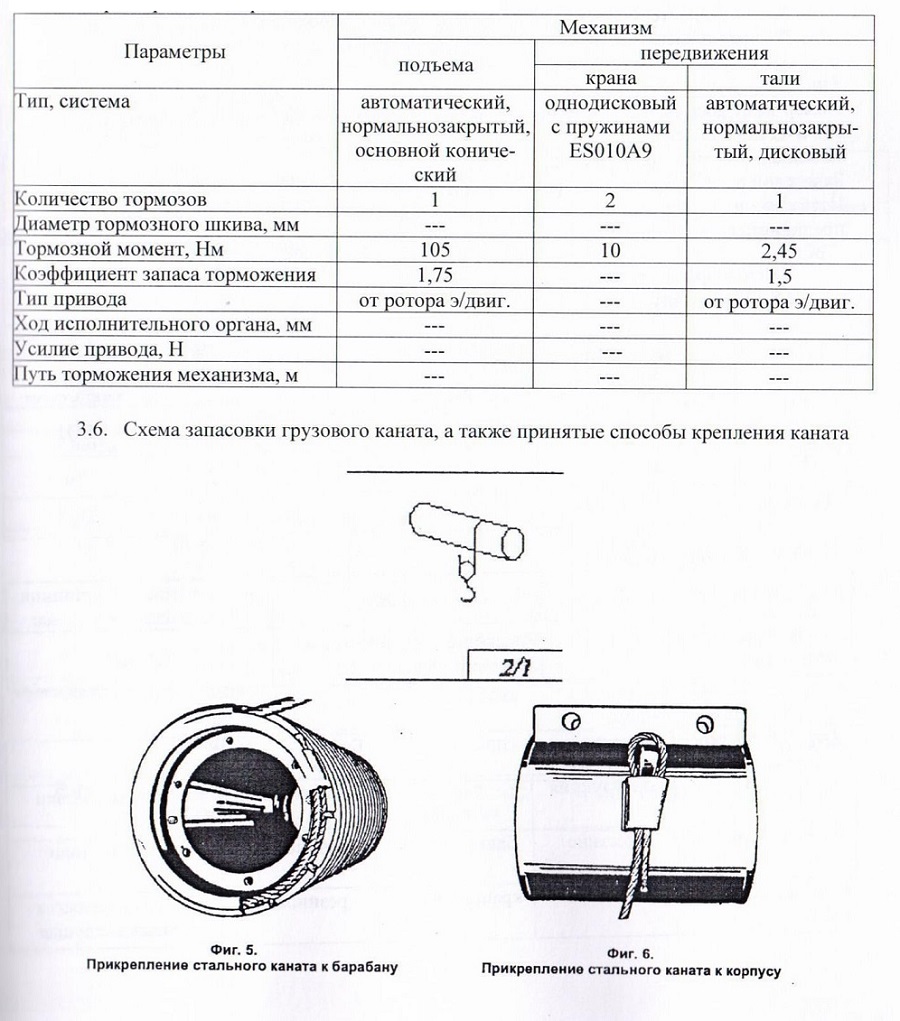

3.5.2. Характеристика тормозов

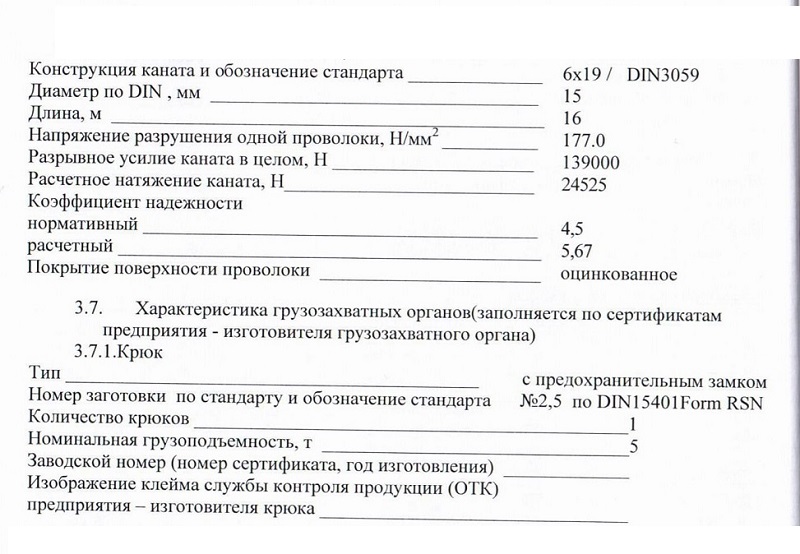

3.6.1 Характеристика каната (заполняется но данным сертификатов предприятия-изготовителя канатов)







3.8 Приборы и устройства безопасности

Тип

Механизм, с которым функционально связан ограничитель

Расстояние до упора в момент отключения дви­гателя. м

Блокировка

Коли­

чество

Номер позиции, обозначение на принцип, электр. схеме

КУ-

701МТ

передвижения

крана

1,8

электрическая

1

SQ1

КИ-Г1

подъема



электрическая



S6 I

ПЗСК-1

Прибор защиты от столкновения кранов

SQ2

3.8.2. Контакты безопасности:

Место установки

Тип

11азначение

Обозначение на принципи­альной электрич. схеме

Ключ-марка в составе пульта управления

Аварийное отключение ме­ханизмов крана

A4-SB1

3.8.3. Упоры и буфера

Ограничиваемое

перемещение

Упоры

Буфера

конструкция

Место

установки

конструкция

Место установки

Передвижение

тали

жесткие

балка главная

резиновые

тележка тали

Передвижение

крана

жесткие

крановый путь

резиновые

тележка холостая тележка ведущая

3.8.4. Прочие предохранительные устройства



Наименование, ме­сто установки

Тин,

марка

Назначение

Обозначение на принципиальной электрической схеме

Реле контроля трехфазного напряжения

EЛ13M

Защита от падения груза при обрыве любой из трех фаз питающей электрической сети

А5

V8.5 Сигнальные и переговорные устройства

Наименование

Тип, обозначение

Назначение

Оповещатель охранный зву­ковой

МЗМ-1

11одача предупреждающего или аварийного звукового сигнала крановщиком;

оповещение о достижении скорости ветра выше допусти­мого для рабочего состояния крана

3.9 Данные о металле основных элементов металлоконструкций (заполняется по сертификатам предприятия-изготовителя материала)

Наименование и обозначение узлов и элементов

Вид, толщина металло­проката, стандарт

Марка материала, категория, группа, класс прочности

Стандарт на марку материала

Помер

сертификата

Балка главная

Двутавр ЗОМ ГОСТ 19425-74

09Г2С-12

ГОСТ19281-89

1367

Лист 8

ГОСТ 19903-74

СтЗсп5

ГОСТ 14637-89

114-2454

Лист 12 ГОСТ 19903-74

СтЗсп5

ГОСТ14637-89

110-12697

Профиль 180x180x6 ГОСТ 30245-2012

09Г2С-12

ГОСТ 19281-89

48123

Опора

Профиль 180x180x6 ГОСТ 30245-2012

09Г2С-12

ГОСТ19281-89

48123

Лист 12 ГОСТ 19903-74

СтЗсп5

ГОСТ14637-89

110-12697

Связь

Профиль 180x180x6 ГОСТ 30245-2012

09Г2С-12

ГОСТ 19281-89

48123

Лист 12 ГОСТ 19903-74

СтЗсп5

ГОСТ 1463 7-89

110-12697

Профиль 120x120x4 ГОСТ 30245-2012

09Г2С-12

ГОСТ 19281-89

18915

1 слежка ходовая

Швеллер 27У ГОСТ 8240-97

СтЗсп5

ГОСТ535-2005

1172

Лист 12 ГОСТ 19903-74

СтЗси5

ГОСТ14637-89

110-12697

Раскос

Профиль 120x120x4 ГОСТ 30245-2012

09Г2С-12

ГОСТ19281-89

18915

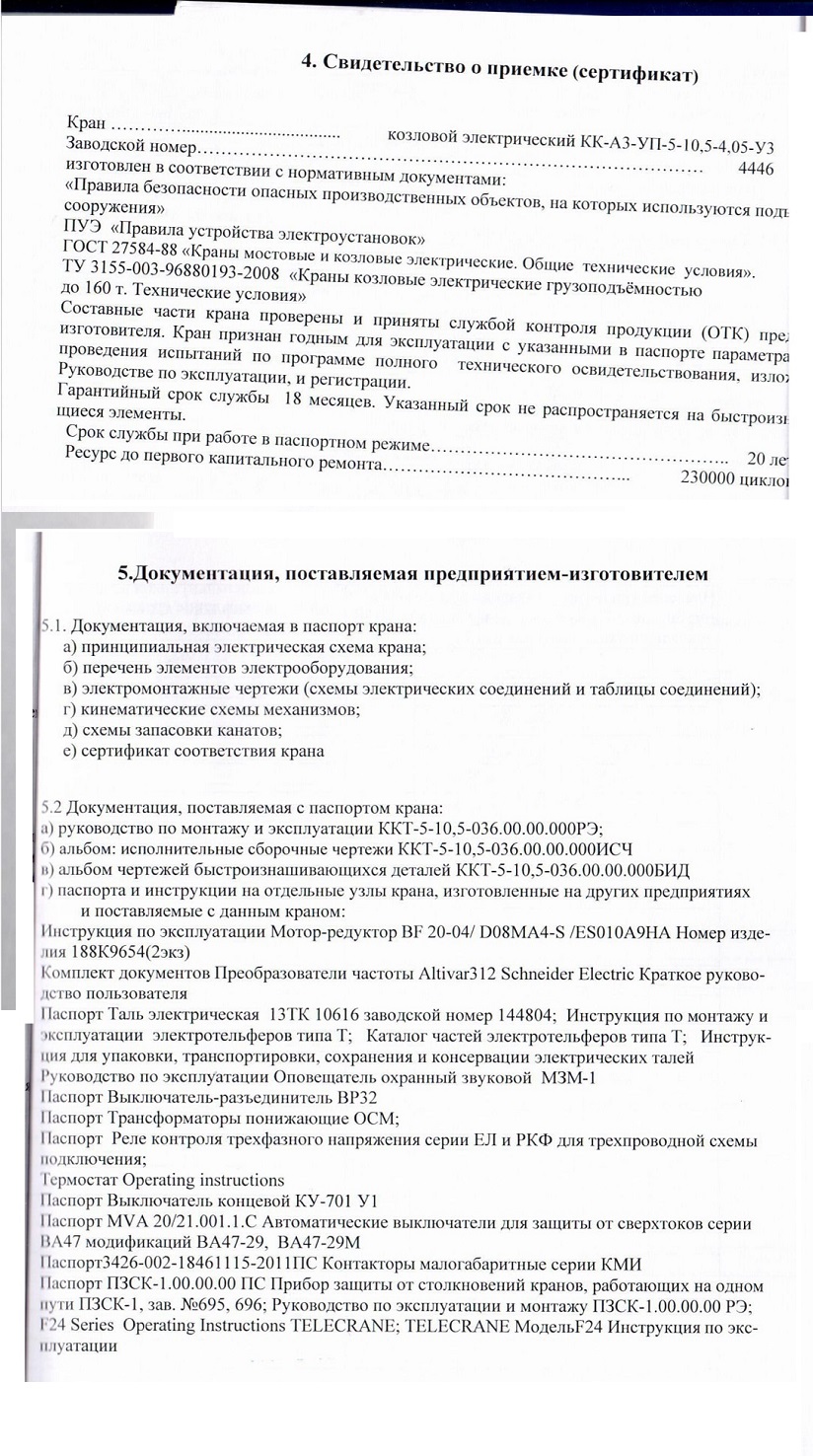

4 Свидетельство о приёмке (сертификат)

5.Документация, поставляемая предприятием-изготовителем
5.1. Документация, включаемая в паспорт крана:

а) принципиальная электрическая схема крана;

б) перечень элементов электрооборудования;

в) электромонтажные чертежи (схемы электрических соединений и таблицы соединений);

г) кинематические схемы механизмов;

д) схемы запасовки канатов;

с) сертификат соответствия крана
5.2 Документация, поставляемая с паспортом крана:

а) руководство по монтажу и эксплуатации ККТ-5-10.5-036.00.00.000РЭ;

б) альбом: исполнительные сборочные чертежи КК I -5-10,5-036.00.00.000ИС Ч

в) альбом чертежей быстроизнашивающихся деталей КК Г-5-10,5-036.00.00.000ЬИД

г) паспорта и инструкции на отдельные узлы крана, изготовленные на других предприятиях

и поставляемые с данным краном:

Инструкция по эксплуатации Мотор-редуктор BF 20-04/ P08MA4-S /hS010A9IIA Номер изделия 188К9654(2экз)

Комплект документов Преобразователи частоты Altivar312 Schneider Electric Краткое руководство пользователя

Паспорт Таль электрическая 13 I K 10616 заводской номер 144804; Инструкция по монтажу и эксплуатации электротельферов типа Т; Каталог частей электротельферов типа Т; Инструкция для упаковки, транспортировки, сохранения и консервации электрических талей Руководство по эксплуатации Оповещатель охранный звуковой МЗМ-1

Пacпopт Выключатель-разъединитель ВР32

Паспорт Трансформаторы понижающие ОСМ;

Паспорт Реле контроля трехфазного напряжения серии ЕЛ и РКФ для трехпроводиой схемы подключения;

Термостат Operating instructions Паспорт Выключатель концевой КУ-701 У1

Паспорт MVA 20/21.001.1 .С Автоматические выключатели для защиты от сверхтоков серии ИА47 модификаций ВА47-29, ВА47-29М

Паспорт3426-002-18461115-201II 1C Контакторы малогабаритные серии КМИ I lac порт ПЗСК-1.00.00.00 IIC

Прибор защиты от столкновений кранов, работающих на одном пути ПЗСК-1, зав. №695. 696; Руководство по эксплуатации и монтажу ПЗСК-1.00.00.00 РЭ;

I 24 Series Operating Instructions TELECRANE; TELECRANE МодельР24 Инструкция но эксплуатации





Электрические схемы крана







Электрооборудование крана. Схема электрическая принципиальная

Электрооборудование крана. Схема электрическая принципиальная

Электрооборудование крана. Схема соединений

Электрооборудование крана. Схема соединений

Электрооборудование крана. Комплект с талью





Электрооборудование крана. Комплект с талью



















///////////////////////////////////////
