БЛОК УПРАВЛЕНИЯ ТИПА БДУ-П

ПАСПОРТ ПИМБ.656116.004 ПС







1. Назначение
11. Блок предназначен для встройки в рудничные коммутационные аппараты и распредустройства (в дальнейшем именуемые "аппараты") напряжением до 1200 В, частотой 50 и 60 Гц и служит для дистанционного, с искробезопасными параметрами управления рудничными коммутационными аппаратами.
12. Климатическое исполнение - УХЛ5 и Т5 по ГОСТу 15150-69.
13. Блок предназначен для эксплуатации в следующих условиях:
а) номинальные значения следующих факторов - по ГОСТу 15543-70 и
ГОСТу 15150-69,при этом верхнее значение относительной влажности воздуха - 98 % (при температуре 35 °С).
б) вибрационные нагрузки в местах установки блока не должны быть выше
I степени жесткости - по ГОСТу 169622-89.Группа условий эксплуатации
М18 - по ГОСТу 16962 2-89, т. е. в местах установки блока вибрация не
должна превышать 35 Гц,  а максимальное ускорение - 4,9 м/с2 ;
в) рабочее положение блока в пространстве не регламентируется ;
г) номинальный режим работы блока - продолжительный.
2. Технические данные



2.1 Номинальное напряжение питания блока, В   ~18

2.2 Диапазон рабочего напряжения питающей сети  0.85+1.1 U норм

2 3.Минимальное напряжение удержания   0,63 Uнорм

2.4.Электрическая схема блока должна обеспечить:

1) защиту от потери управляемости

при замыкании или обрыве проводов цепи дистанционного управления;


2) защиту от самовключения

при кратковременном повышении напряжения питающей сети до 150 % номинального ;

3) включение исполнительного элемента

при сопротивлении цепи заземления до 15 Ом включительно ;

4) удержание исполнительного элемента

при сопротивлении цепи заземления до 35 Ом включительно ;

5) отключение исполнительного элемента

при сопротивлении цепи заземления свыше 35 до 50 Ом включительно


2.5.Механическая износостойкость элементов блока, циклы ВО 3*1000000

2.6. Потребляемая мощность (ВА, не более) 5
2.7. Габаритные размеры блока (мм, не более):
высота 128
длина 121
ширина 65
2.8. Масса блока (кг, не более) 0,53
2 9 .Степень защиты блока - по ГОСТу 14254-96 (МЭК 529-89) IP40



3. Устройство и работа
3.1 Конструкция

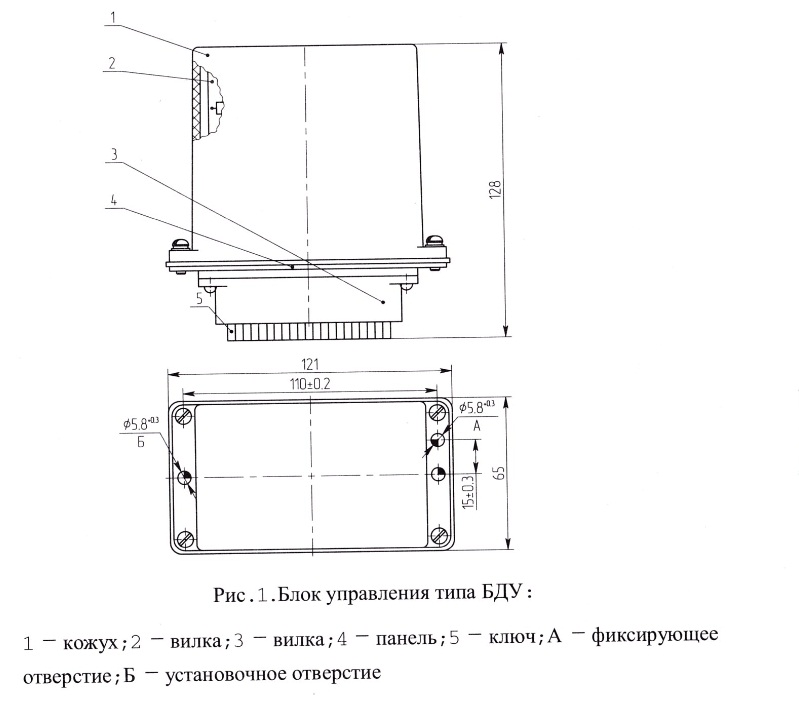

Блок состоит из панели (4), к которой крепятся две платы (2) с набором электрорадиоэлементов и кожуха (1) рис. 1).К панели крепится также контактная вилка (3) штепсельного разъема. Для крепления блока имеются два отверстия. Конструкция блока является неразборной в эксплуатации. Неразборность достигается раскернением винтов, крепящих кожух (1) к панели (4).



3.2 Схема электрическая
Блок состоит из двух измерительных схем (см. рис .2), содержащих схемы сравнения токов, усилители и выходные реле. Контакты выходных реле включены в логическую схему, которая осуществляет управление промежуточным реле. Для примера рассмотрим работу одной из измерительных схем. Вторая работает аналогично. Входная цепь представляет собой схему сравнения токов и состоит из резисторов R9,R17,R18,R21,R13,R19,koh- денсаторов С10, С11, диодов V Д 6, V Д 7, V Д10. Сравнение токов происходит на базе транзистора VT7, нагрузкой которого является резистор R16.B цепь нагрузки включена схема защиты от ложных срабатываний, состоящая из транзисторов VТ3,VТ4,резисторов R2,R5,R6,R16,конденсаторов С4,С6, диода V Д4, стабилитрона V Д1.
К входной цепи схемы сравнения токов через зажимы 10 и 20 подключен пост дистанционного управления, состоящий из кнопки "Пуск",зашунтиро- ванной резистором (на схеме не показано). Последовательно с кнопкой “Пуск" включены кнопка "Стоп" и концевой диод.При подаче напряжения на схему в продолжительный полупериод ток от источника напряжения проходит по двум параллельным ветвям - R13, УД7, R19, УДЮ и кнопочный пост, концевой диод. В отрицательный полупериод ток течет по цепи VT7, R21, R18, R17, УДб, R9. На базе транзистора VT7 происходит сравнение токов. При разомкнутой кнопке "Пуск" транзисторы VT7 и VT1 заперты, реле К1 обесточено.При замыкании кнопки "Пуск "транзисторы VT7 и VT1 заперты, реле К1 обесточено. При замыкании кнопки "Пуск "происходит шунтирование цепи R13, V/1,7, R19, VД10, что приводит к преобладанию тока в цепи VT7,R21,R18,R17,V^6,R9.
В результате открываются транзисторы VT7, VT1 и срабатывает реле К1. При увеличении сопротивления в цепи дистанционного управления ток в цепи R13,УД7, R19,УДЮ увеличивается, что приводит к запиранию транзисторов VT7,VT1 и отключению реле К1.При замыкании проводов дистанционного управления между собой происходит шунтирование обеих цепей, что приводит к запиранию транзисторов VT7, VT1 и отключению реле К1.
Схема защиты служит для обеспечения устойчивой работы при переходных процессах в целях управления.
Контакты выходных реле двух измерительных схем включены в логическую схему таким образом , что реле К4 при подаче напряжения на схему включается и замыкает контакт К 4 2 в цепи реле К 5.
При наличии управляющего сигнала в целях дистанционного управления контакты реле К12 и К2 2 переключаются. При этом реле К4 остается включенным и, кроме этого, включается реле К5, которое своими контактами включает промежуточное реле. При несогласованной работе контактов К12 и К2 2 происходит обесточивание катушки реле К4, размыкание контакта К4 2 и отключение промежуточного реле.
Искробезопасность блока обеспечивается резисторами R4,R16,R20.

Рис 2 .Схема электрическая принципиальная блока управления типа БДУ-П для исполнения БДУ-П Т5 и БДУ-П УХЛ5 X = 7; для исполнения БДУ-П Т5 -01 и БДУ-П УХЛ5 4)1 X = 3.

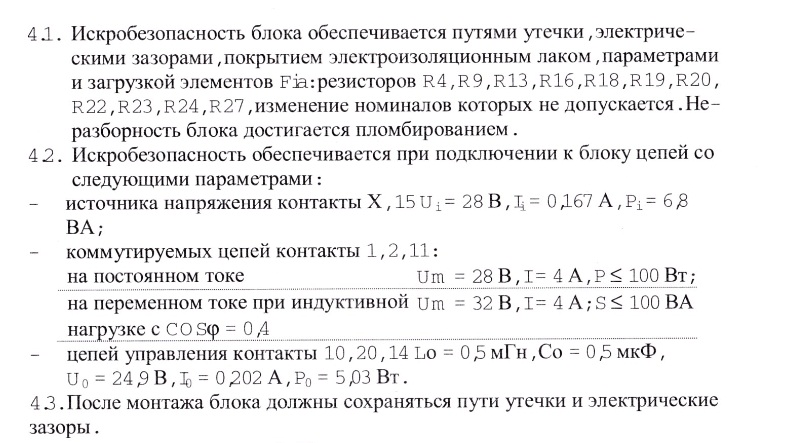

4 . Обеспечение взрывозащиты

5. Порядок установки
5.1. Перед установкой блока в аппарат его необходимо распаковать, произвести внешний осмотр, проверить наличие технической документации. При внешнем осмотре блока проверяется отсутствие механических повреждений , наличие пломб.
52. Перед установкой блока в аппарат необходимо обратить внимание на положение направляющего ключа штепсельного разъема.
53. Крепление блока в аппарате осуществляется винтами в комплект поставки винты не входят).
6. Техническое обслуживание
62. Для обеспечения нормальной работы блока необходимо в процессе эксплуатации один раз в месяц проверять его действие руководствуясь инструкцией по эксплуатации аппарата,в который устанавливается блок.
62. При обнаружении неисправностей работы блока необходимо заменить его на исправный. Во время эксплуатации запрещается непосредственно в шахте вскрывать блок и ремонтировать элементы, встроенные в него.Ремонт блока может производиться на специализированном предприятии .
7. Транспортирование и хранение
72. Транспортирование блоков в таре предприятия-изготовителя может производиться любым видом транспорта в условиях, исключающих возможность непосредственного воздействия атмосферных осадков, агрессивных сред и механических повреждений.
7 2. Условия хранения блоков исполнения УХЛ5-1Л - по ГОСТу 15150-69, т.е.блоки должны храниться в отапливаемых и вентилируемых помещениях с кондиционированием воздуха.
При этом:
- температура воздуха не должна выходить за пределы от плюс 5 °С до плюс 40 °С ;
- среднемесячное значение относительной влажности воздуха должно быть не более 65 % при 20 °С.
73. Условия хранения блоков исполнения Т5-3 (ЖЗ) - по ГОСТу 15150-69, т.е.блоки должны храниться в закрытых или других помещениях с естественной вентиляцией, без искусственно регулируемых климатических условий, где колебания температуры и влажность воздуха существенно меньше, чем на открытом воздухе (например, каменные, бетонные, металлические с теплоизоляцией и другие хранилища).
При этом:
- температура воздуха не должна выходить за пределы от минус 50 °С до
плюс 50 °С ;
-среднемесячное значение относительной влажности воздуха должно быть
не более 80 % при 27 °С.
7.4. Срок хранения блока в упакованном виде -1 год.
8. Комплект поставки
81. В комплект поставки входят:
1) блокБДУ;
2) гнездо РШАГ ПБ-20;
3) эксплуатационная документация: паспорт.
9. Свидетельство о приемке
91. Блок дистанционного управления соответствует техническим условиям и признан годным к эксплуатации.
Дата выпуска
Штамп ОТК Начальник ОТК /
Директор предприятия
10. Гарантии изготовителя
101 Предприятие-изготовитель гарантирует соответствие блока требованиям технических условий ПИМБ £56116.004 ТУ при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
10 2 Гарантийный срок эксплуатации - два года со дня ввода блока в эксплуатацию, но не более 2,5 года со дня отгрузки с предприятия- изготовителя.
