РУДНИЧНЫЕ МАГНИТНЫЕ СТАНЦИИ УПРАВЛЕНИЯ



Широкое внедрение очистных и проходческих комплексов, а также мощных транспортных средств вызывает необходимость размещения на штреке распределительных устройств (энергопоездов), состоящих из большого числа пускателей, это вызывает необходимость устройства специальных ниш, что затрудняет их перемещение вслед за подвиганием фронта очистных и подготовительных работ.
Для устранения указанных неудобств разработаны магнитные станции управления, представляющие собой смонтированные на общем шасси взрывонепроницаемые оболочки, в которых расположена вся необходимая аппаратура для управления электродвигателями комплексов или транспортных устройств.
Для управления очистными комплексами промышленностью освоено серийное производство взрывобезопасных магнитных станций СУВ-350АУ5, СУВ-600У5, САУБ- У5, СУВ-1140 на напряжение 1140 В.
Для управления многодвигательнными ленточными конвейерами выпускаются станции СУВ-1Л-100 и СУВ-2Л-120, а для проходческих комбайнов — СУВК-8У5 и СУВК-9У5, КУУВП.
Станции позволяют управлять одним или несколькими главными и 6—10 вспомогательными электроприводами. Они выпускаются передвижными (для колеи 600, 900 мм и на раме) и для стационарной установки в капитальных выработках,










В основу конструктивного решения станции положен блочный принцип построения, позволяющий оперативно производить ее монтаж, передвижку и ремонт.

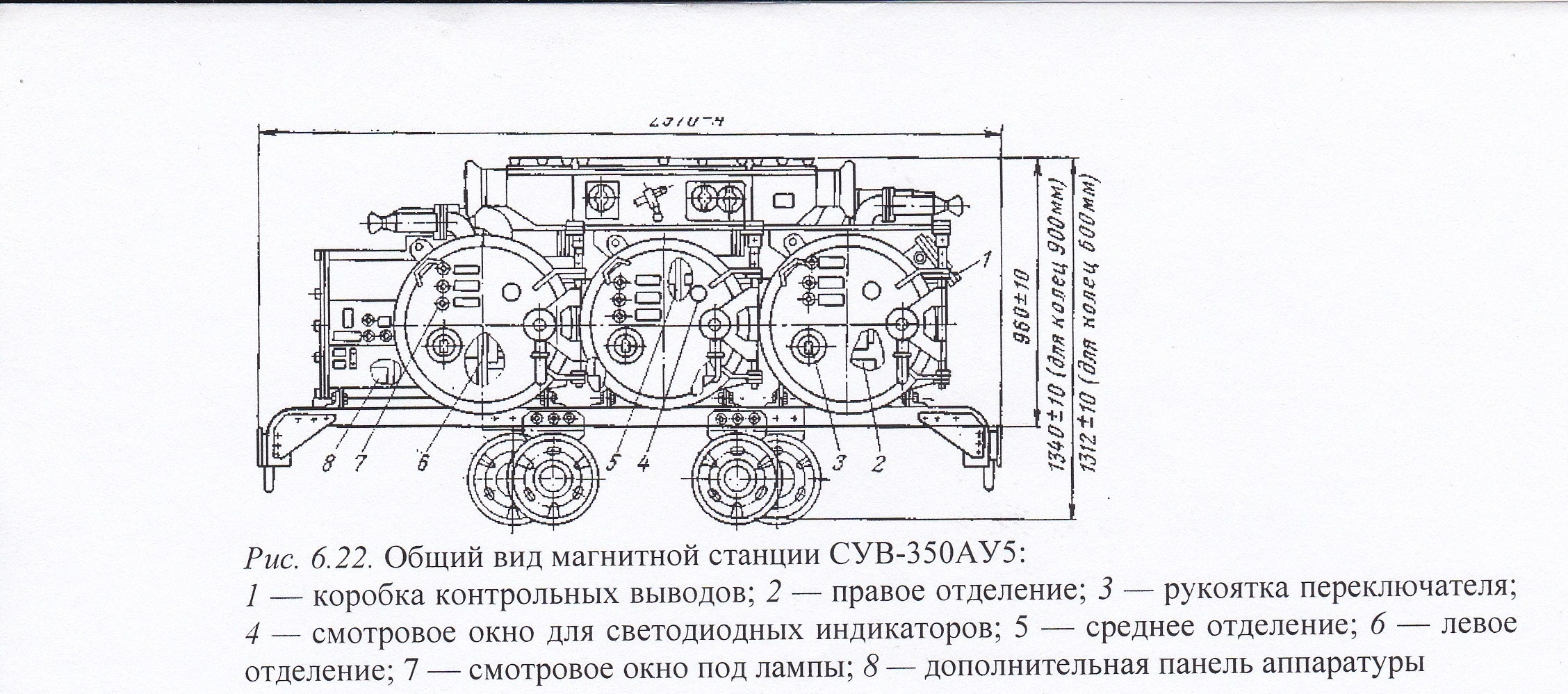

Поскольку станции различного назначения используют однотипные механические и электрические узлы и блоки, рассмотрим в качестве примера устройство магнитной станции СУВ-350АУ5 (рис. 6.22).
Станции СУВ-350АУ5 предназначены для дистанционного управления асинхронными двигателями машин и механизмов угледобывающих комплексов К.М-87 или им подобных, ведущих очистные работы в лавах пологопадающих пластов с комбайновой выемкой. Станция устанавливается на штреке над конвейером или на рельсах. Когда сечение штрека этого не позволяет, для них делают специальные ниши.
Рассчитаны станции на работу в сетях с изолированной нейтралью трансформатора напряжением 660 В.
Оболочка магнитной станции представляет собой конструкцию из трех отдельных сварных отсеков, соединенных между собой патрубками для монтажных целей.
Вся аппаратура размещена в трех основных выдвижных и боковом дополнительном блоке, в блоке трансформаторов и в оболочке станции. Каждый выдвижной блок установлен в одном из отсеков станции и содержит комплект аппаратуры для управления несколькими электроприводами. Номинальный ток общего ввода станции 500 А, в том числе ток транзитной нагрузки 150 А. Из десяти силовых выводов четыре снабжены контакторами КТУ-2А на 63 А для трех насосных станций и насоса орошения; три —
контактарами  КТУ-4 (250А) для конвейера

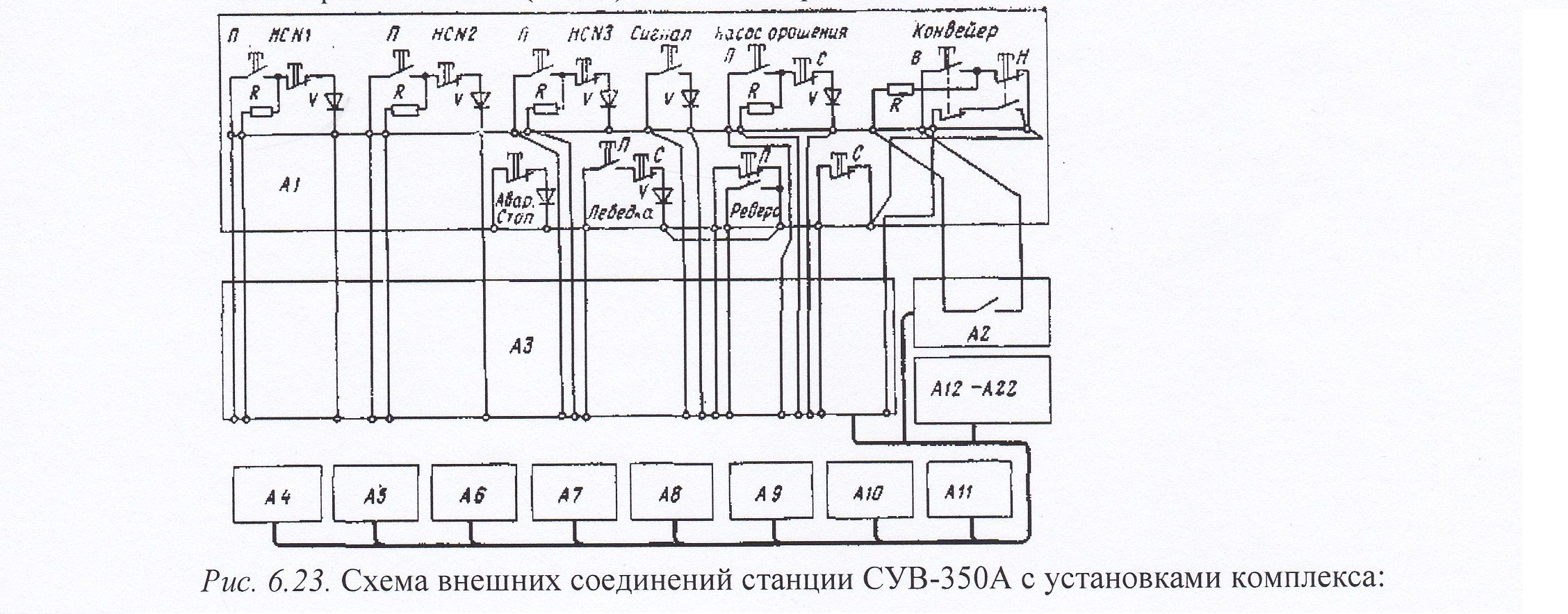

А1 — пульт управления; А2 — перегружатель штрека; АЗ — станция управления; А4 — насосная станция № 1; A5 — насосная станция № 2; А6 — насосная станция № 3; А7 — насос орошения; АЗ — очистная машина; А9 — забойный конвейер; А10 — предохранительная лебедка; A11 — агрегат пусковой; А12—А22 — аппаратура громкоговорящей связи и предупредительной сигнализации лавы, комбайна и резервный; один на 32 А для предохранительной лебедки и последний
— для внешнего присоединения пускового агрегата АП-4.
Для цепей управления и блокировки напряжением до 65 В предусмотрено восемь выводов, а для источников питания внешних потребителей (освещение и др.) напряжением до 36 В—два вывода.
Электрическая схема станции обеспечивает следующие виды управления: дистанционное с центрального пульта (А1) всеми электродвигателями комплекса, за исключением электродвигателя комбайна, управление которым осуществляется с пульта управления комбайном; остановку конвейера с пульта управления комбайном; снятие напряжения со станции аварийной кнопкой «Стоп», воздействующей на автоматический выключатель станции управления. Схема внешних соединений станции с пультом и электроустановками показана на рис. 6.23.
Помимо управления станция обеспечивает: защиту от токов к. з. каждого отходящего силового присоединения; электрическую блокировку, препятствующую включению контактора любого электродвигателя при снижении сопротивления изоляции ниже 30 кОм при напряжении 660 В; проверку работоспособности станции при подаче напряжения на электроустановки со







световой индикацией включения всех контакторов; проверку исправности БРУ; нулевую защиту; защиту от обрыва и увеличения сопротивления цепи заземления выше 100 Ом; защиту от потери управляемости при замыкании проводов цепи дистанционного управления между собой и заземляющей жилой; невозможность самовключения контакторов при повышении напряжения сети до 1,5U НОМ; электрическую блокировку реверсивных пускателей; подключение температурных реле, встроенных в электродвигатель; защиту электродвигателей главных приводов от опрокидывания; подключение аппаратуры предупредительной сигнализации; сигнализацию о включении блокировочного разъединителя, о включении автоматического выключателя, об отсутствии обрыва в цепи катушек мощных контакторов, о включении реле состояния гидросистемы крепи и звуковой сигнализации, о срабатывании защиты от токов к. з. и БРУ.
Для предотвращения длительной работы забойного конвейера при неработающем конвейере штрека последовательно с резистором, шунтирующим кнопку В («Вперед»), включен контакт контактора конвейера штрека (А2). Предусмотрена блокировка, исключающая возможность включения комбайна и конвейера лавы без подачи звукового сигнала.
На рис. 6.24 приведена принципиальная схема управления конвейером и насосной станцией № 1.
На каждую крышку станции выведена рукоятка переключателя 3 (см. рис. 6.22), снабженная шкалой с указанием на ней его положений: «Работа», «Проверка БРУ», «Проверка включения контакторов».
Станция управления СУВ-600У5 в комплекте с центральным пультом предназначена для дистанционного управления машинами и механизмами мощных угледобывающих комплексов с числом управляемых электроприводов до десяти. Допускается максимальный ток нагрузки до 600 А при напряжении 660 В.
Станция состоит из двух полу комплектов — комбайнового и конвейерного. Каждый из полукомплектов включает два отсека, в которых на выдвижных панелях установлена аппаратура управления, защиты, контроля, сигнализации и освещения.
Электрическая схема силовых цепей и цепей управления принципиально не отличается по видам защит и управления от схемы СУВ-350АУ5.
Станция управления на напряжение 1140 В СУВ-1140 предназначена для управления комбайном мощностью до 320 кВт,, двумя приводами конвейера мощностью НО кВт каждый, тремя насосными станциями (3x55 кВт), станцией орошения (45 кВт) и предохранительной лебедкой мощностью 45 кВт. Максимальное число управляемых станций электропотребителей 10.
Электрическая схема станции обеспечивает в основном те же виды управления, защит, сигнализации, блокировок и проверок, что и станция СУВ-350АУ5. Отличие схемы состоит в том, что в ней используются: контакторы на напряжение 1140 В для основных электропотребителей; раздельное питание верхнего и нижнего приводов конвейера лавы и управление конвейером с расположенных у них пультов при соответствующей блокировке; защита от обрыва и увеличения сопротивления цепи заземления свыше 50 Ом для комбайна и конвейера; блокировка, препятствующая включению станции при снижении сопротивления изоляции ниже 90 кОм.
Схемой предусмотрена технологическая связь между машинами и механизмами комплекса; она обеспечивает требуемый уровень безопасности управления. Станция может применяться в комплекте с аппаратурой АС-ЗС, включающей в себя станцию громкоговорящей связи СГС и абонентские станции АС, или с аппаратурой ГАУСС, содержащей блок управления комплексом. Подробно схема управления приведена в [4].
Станция управления состоит из двух трехотсековых полукомплектов, соединенных между собой контрольным кабелем. Первый полукомплект управляет электродвигателями забойного конвейера, двух насосных станций и резервным приводом, второй — комбайном, лебедкой, станцией орошения и насосной станцией. Каждый полукомплект снабжен своим блокировочным разъединителем.
Корпус каждого полукомплекта представляет собой конструкцию, состоящую из трех оболочек, над которыми смонтированы отделения блокировочного разъединителя, выключателя и ввода.
Вся аппаратура станции размещена на трех выдвижных блоках и двух панелях. Панели размещены в левом отсеке каждого полукомплекта. Выводы станции выполнены с помощью штепсельных разъемов, смонтированных на правом отсеке каждого полукомплекта. Присоединение питающего кабеля к станции производится с помощью глухих кабельных вводов.
Для управления трехфазными асинхронными двигателями с фазным ротором мощных магистральных ленточных конвейеров 1J1-100 и 2J1-120, а также двигателями с короткозамкнутым ротором, их вспомогательных механизмов применяются станции управления СУВ1Л-100 и СУВ2Л-120. Они устанавливаются стационарно в капитальных выработках или специальных нишах.

Функцию аварийного выполняет выключатель А-3738; коммутационная аппаратура состоит из автоматических выключателей, контакторов КТУ и пускателей ПМЛ.
Электрическая схема устройства обеспечивает: защиту от токов к. з.— ПМЗ в силовых цепях или максимальная токовая защита АВ, предохранителями — в цепях управления, защиту при перегреве обмоток электродвигателей с соответствующей световой сигнализацией; нулевую защиту; защиту от самовключения аппаратов при повышении напряжения до l,5UHWU; защиту от технологической перегрузки электродвигателей исполнительного органа и бермовых фрез с помощью устройства ТЗП; защиту электродвигателя сверла от перегрузки; защиту от обрыва и увеличения сопротивления цепи заземления выше 100 Ом устройства управления и бункера-перегружателя; защиту от

Станции состоят из нескольких главных секций для управления приводными электродвигателями и вспомогательной для управления вспомогательными механизмами конвейера. В приводной секции установлены контакторы для включения в сеть приводного двигателя и для управления жидкостным реостатом, а также системой его охлаждения. Во вспомогательной — контакторы для электромагнитов тормозной системы и натяжного устройства конвейера.
Взрывонепроницаемая оболочка станции состоит из нескольких отсеков: СУВЛ1Л-100
— трех, СУВ2Л-120 —пяти. Аппаратура управления размещена на выемных блоках в отдельных оболочках. Каждый из главных отсеков имеет свой разъединитель и независимое питание.
• Станция устанавливается непосредственно на комбайне,
осуществляющем проходку горизонтальных и наклонных выработок в угольных, сланцевых или калийных шахтах. Управление каждым из электроприводов производится с пульта управления, расположенного на рабочем месте машиниста комбайна.
Коммутационная аппаратура состоит из автоматических выключателей, контакторов, а электрическая схема обеспечивает все возможные защиты, блокировки, сигнализацию и соответствующие проверки.
Станция управления СУВК-1 устанавливается на проходческих комбайнах «Ясиноватец- 2» и «ТОР-72» при числе двигателей не более 10. Станция управления СУВК-8У5, СУВК- 9У5 и СУВК-11 предназначены соответственно для управления проходческими комбайнами ПК-8; ПК-9рА; 4ПП-2; ПК-11. Исполнение их допускает использование в шахтах, опасных по газу или пыли. В основу станций положен блочный принцип построения и электрическая схема обеспечивает управление двигателями, их защиту, аварийную и предупредительную сигнализацию.
Станции СУВК представляют собой оболочку прямоугольной формы, которая разделена на несколько взрывонепроницаемых отсеков: аппаратный, аварийного выключателя и вводов. Для обслуживания аппаратного отсека предусмотрены два люка с быстрооткрываемыми крышками, сблокированными с системой включения аварийного выключателя.
Электрическая схема станций дает возможность обеспечить защиту от токов к. з.; нулевую защиту; защиту от потери управляемости; защиту от перегрузки электродвигателей подключением в схему управления контактов температурных реле, встроенных в обмотку электродвигателей; защиту от затянувшегося пуска; защиту от обрыва и увеличения сопротивления цепи заземления выше 100 Ом; контроль сопротивления изоляции; различного рода блокировки; звуковую и световую сигнализацию. На рис. 6.25 приведена электрическая схема станции управления СУВК-9У5.
Для магистральных конвейеров мощностью до 250 кВт при регулируемом электроприводе постоянного или переменного тока может быть использована станция тиристорного преобразователя СТП-400-600.
Станция снабжена устройствами защиты от перегрузки и токов к. з. от перенапряжения как полупроводников, так и на выходе преобразователя, от утечек тока на землю.
Исполнение оболочки станции РВ—ЗВ—И позволяет использовать станцию тиристорного преобразователя в шахтах, опасных по газу или пыли.
Основные технические данные станций управления приведены в [3].
Для дистанционного управления электродвигателями проходческих комбайнов ПК-8МА разработано комплектное взрывобезопасное устройство КУУВП-10.
Коммутационная аппаратура, аппаратура защиты, управления контроля и сигнализации размещается в конструкции прямоугольной формы, разделенной перегородками на несколько отделений. Для обслуживания аппаратуры служат два люка, закрываемые быстрооткрываемыми крышками, сблокированными с системой включения аварийного выключателя. На лицевой стороне расположены кнопки управления и переключения режимов работы комбайна.

//////////////
