РУДНИЧНЫЕ БЕСКОНТАКТНЫЕ ПУСКАТЕЛИ



Появление высоконадежных, бесшумных и удобных в эксплуатации полупроводниковых элементов позволило разработать целый ряд бесконтактных аппаратов для работы в подземных условиях шахт и рудников. Наибольшее распространение получили аппараты бесконтактной коммутации для управления ручными электросвёрлами и освещения в подземных выработках. Уровень обеспечения взрывозащиты позволяет эксплуатировать их в шахтах, опасных по газу или пыли. В основу аппаратов положена блочная структура построения схемы.
Аппарат бесконтактной коммутации АБК-4 предназначен для питания двух ручных электросвёрл мощностью 1,6 кВт каждое, а также цепей местного освещения мощностью до 0,5 кВт.

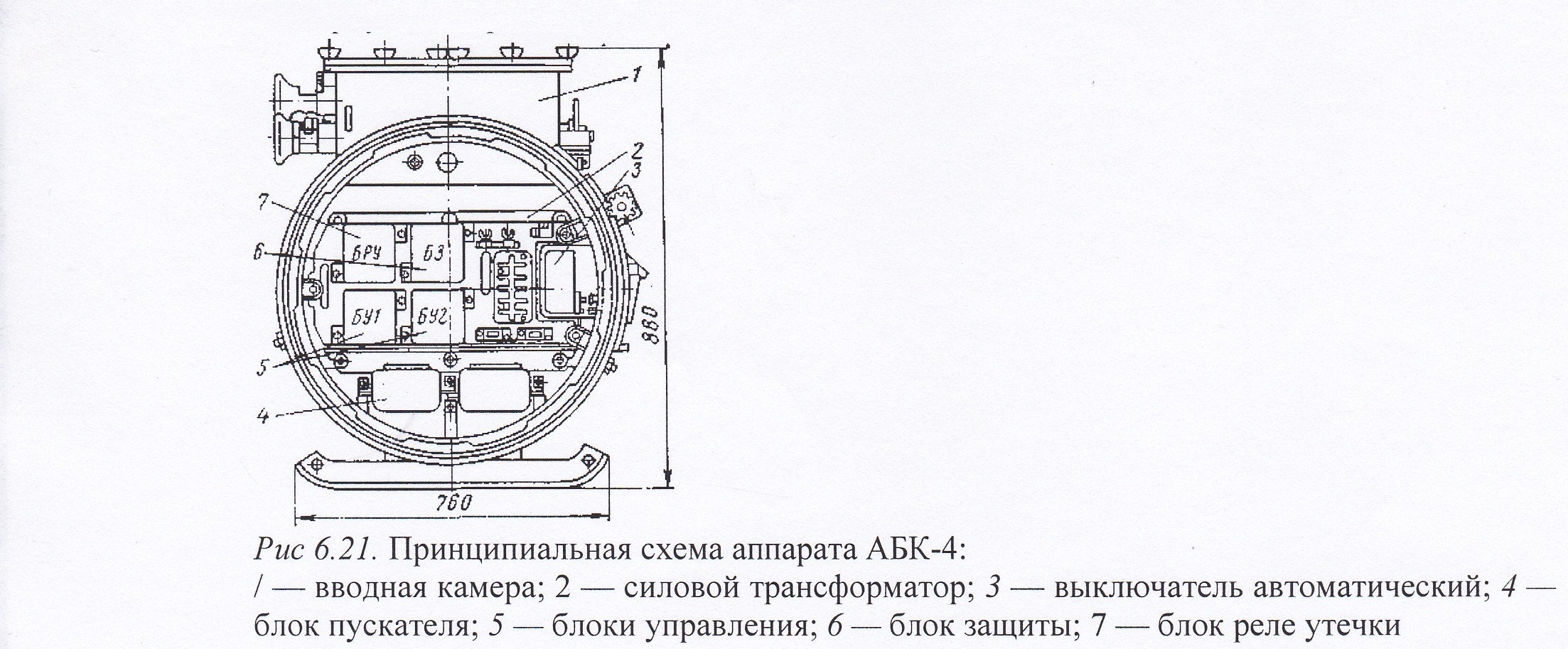

В конструктивном отношении аппарат АБК-4 (рис. 6.21) состоит из взрывонепроницаемой оболочки, внутри которой размещены: выемная панель с блоками, автоматические выключатели, силовой трансформатор, полупроводниковые пускатели. Камера вводов разделена на два отделения: в одном размещен автоматический выключатель, в другом — кабельные вводы. Автоматический выключатель служит для включения аппарата в сеть и для защиты силового трансформатора от токов к. з. в корпусе аппарата















размещены еще два автоматических выключателя для включения электросвёрл, выполняющих роль исполнительных органов при срабатывании защит. Элементы полупроводниковых пускателей размещены на дугостойких панелях, для взрывозащиты использован гидрофобизированный песок.
Принципиальная электрическая схема аппарата АБК-4 осуществляет следующие виды защит:
от двух- и трехфазных коротких замыканий;
от снижения сопротивления изоляции при включенной и отключенной нагрузке;
от потери управляемости при замыкании жил управления; контроль целостности заземляющей жилы.
Защита от двухфазных и трехфазных к. з. в отходящем кабеле и электросвёрлах осуществляется блоком защиты. Блок защиты представляет собой устройство максимальной токовой защиты на магнитоуправляемых контактах (герконах), содержащее тиристор и выпрямительный мост. Каждый комплект защиты воздействует на свой автоматический выключатель.
Аппарат .пусковой бесконтактный АПБ-4У5 предназначен для питания двух ручных электросвёрл суммарной мощностью 3,8 кВт и сети освещения мощностью 0,2 кВ • А. При питании только осветительной сети используется полная мощность 4 кВ-А.
Быстродействующий аппарат бесконтактной коммутации АББК-2,5 предназначен для питания одного ручного электросверла мощностью 1,6 кВт напряжением 127 В при дистанционном управлении по искробезопасной схеме в системе электроснабжения с опережающим отключением. Время отключения напряжения с поврежденного экранированного кабеля при сопротивлении экрана до 200 Ом и возникновения в нем одно-, двух- и трехфазного к. з.— 0,3 мс. В аппарат входит блок БУМК, управляющий работой бесконтактного моторного ко-роткозамыкателя, встроенного в корпус электросверла.
При эксплуатации пускателей нельзя подключать к ним кабели произвольной длины, так как при этом может быть нарушена защита установки от токов к. з. Максимально возможная длина кабеля, подключаемого к пускателю, определяется сечением отходящего кабеля и мощностью к. з. на вторичных зажимах трансформатора.
Для управления электродвигателями мощностью до 20 кВт на рудниках Криворожского бассейна применяют бесконтактный пускатель ВНБ-25 в рудничном нормальном исполнении.
Принципиальная электрическая схема обеспечивает защиту от к. з., защиту от обрыва фазы и несимметрии нагрузки фаз свыше 30%, защиту от перегрузки электродвигателя при соответствующей выдержке времени на отключение.
