Обосновывающие материалы к схеме теплоснабжения Бурашевского сп на период с 2013 по 2028 гг.
Обосновывающие материалы
к схеме теплоснабжения
Бурашевского сельского поселения
на период с 2013 по 2028 гг.
САНКТ-ПЕТЕРБУРГ
2013
СОСТАВ ПРОЕКТА
I
Утверждаемая часть
II
Обосновывающие материалы
Глава 1 «Существующее положение в сфере производства, передачи и потребления
тепловой энергии для целей теплоснабжения»
Глава 2 «Перспективное потребление тепловой энергии на цели теплоснабжения»
Глава 3 «Перспективные балансы тепловой мощности источников тепловой энергии и
тепловой нагрузки»
Глава 4 «Перспективные балансы производительности водоподготовительных установок
и максимального потребления теплоносителя теплопотребляющими установками
потребителей, в том числе в аварийных режимах»
Глава 5 «Предложения по строительству, реконструкции и техническому
перевооружению источников тепловой энергии»
Глава 6 «Предложения по строительству и реконструкции тепловых сетей и сооружений
на них»
Глава 7 «Перспективные топливные балансы»
Глава 8 «Оценка надежности теплоснабжения»
Глава 9 «Обоснование инвестиций в строительство, реконструкцию и техническое
перевооружение»
Глава 10 «Обоснование предложения по определению единой теплоснабжающей
организации»
0713-Б-69-001
Изм
Кол
Лист
Nдок
Подпись
Дата
Стадия
Лист
Листов
Обосновывающие материалы к
Разраб.
Крашенинников
П
1
2
схеме теплоснабжения
Утв.
Ложкин
Бурашевского сельского
ООО
поселения.
«Джи Динамика»
СОДЕРЖАНИЕ ТОМА
Оглавление
1. Существующее положение в сфере производства, передачи и потребления тепловой энергии для
целей теплоснабжения
5
1.1 Функциональная структура теплоснабжения
5
1.2 Источники тепловой энергии
5
1.3 Тепловые сети
11
1.4 Зоны действия источников тепловой энергии
21
1.5 Тепловые нагрузки потребителей тепловой энергии, групп потребителей тепловой энергии в
зонах действия источников тепловой энергии
23
1.6 Балансы тепловой мощности и тепловой нагрузки в зонах действия источников тепловой
энергии
26
1.7 Балансы теплоносителя
28
1.8 Топливные балансы источников тепловой энергии и система обеспечения топливом
28
1.9 Надежность теплоснабжения
30
1.10 Технико-экономические показатели теплоснабжающих и теплосетевых организаций .
30
1.11 Цены (тарифы) в сфере теплоснабжения
30
1.12 Описание существующих технических и технологических проблем в системах
теплоснабжения поселения
32
2. Перспективное потребление тепловой энергии на цели теплоснабжения
33
3. Перспективные балансы тепловой мощности источников тепловой энергии и тепловой нагрузки.
39
4. Перспективные балансы производительности водоподготовительных установок и максимального
потребления теплоносителя теплопотребляющими установками потребителей, в том числе в
аварийных режимах
40
5. Предложения по строительству, реконструкции и техническому перевооружению источников
тепловой энергии
40
6. Предложения по строительству и реконструкции тепловых сетей и сооружений на них
41
7. Перспективные топливные балансы
42
8. Оценка надежности теплоснабжения
42
9. Обоснование инвестиций в строительство, реконструкцию и техническое перевооружение
42
10. Обоснование предложения по определению единой теплоснабжающей организации
45
Лист
0713-Б-69-001
4
Изм
Кол
Лист
Nдок
Подпись
Дата
1. СУЩЕСТВУЮЩЕЕ ПОЛОЖЕНИЕ В СФЕРЕ ПРОИЗВОДСТВА, ПЕРЕДАЧИ
И ПОТРЕБЛЕНИЯ ТЕПЛОВОЙ ЭНЕРГИИ ДЛЯ ЦЕЛЕЙ ТЕПЛОСНАБЖЕНИЯ
1.1 ФУНКЦИОНАЛЬНАЯ СТРУКТУРА ТЕПЛОСНАБЖЕНИЯ.
На территории Бурашевского сельского поселения в сфере теплоснабжения осуществляют
деятельность одна организация. МУП ЖКС «Бурашево» осуществляет производство и передачу
тепловой энергии, обеспечивает теплоснабжение жилых и административных зданий села Бурашево
и деревни Березино. Теплоснабжение индивидуальной жилой застройки осуществляется от
индивидуальных отопительных систем (печи, камины, котлы).
Функциональная схема централизованного теплоснабжения с. Бурашево и д. Березино
представлена на Рис. 1.1
МУП «ЖКС Бурашево»
Потребители
Рис 1.1 Функциональная схема централизованного теплоснабжения
1.2 ИСТОЧНИКИ ТЕПЛОВОЙ ЭНЕРГИИ.
Село Бурашево
Источником теплоснабжения с. Бурашево является газовая котельная мощностью
25.2
Гкал/час, расположенная по адресу: Тверская область, Калиниский район, с. Бурашево.
Котельная обеспечивает тепловой энергией всю многоквартирную застройку среднеэтажными
жилыми домами, Бурашевскую СШ, ГКУЗ «Областная клиническая психиатрическая больница №1
им. М.П. Литвинова» и ряд других социальных объектов.
Котельная оборудована тремя водогрейными котлами марки ДКВР 10-13 Бийского котельного
завода. Мощность каждого из котлов составляет 8,4 Гкал/час.
Котел №3 запрещен в эксплуатацию по решению Ростехнадзора. Год установки котлов -
1976г, в 2007 году был проведен капитальный ремонт котла №1. На данный момент котельная
работает на одном котле. Располагаемая мощность котельной- 4,7 Гкал/час.
Температурный график сети - 95/70ºС.
Тепловые сети от котельной предусмотрены двухтрубными и четырехтрубными, с подачей
теплоносителя на отопление и обеспечение горячего водоснабжения объектов с. Бурашево.
Основное и резервное топливо на котельной - природный газ.
Котлы оборудованы двумя газовыми горелками ГМГ-5,5/7и. Поступление газа на газовые
горелки осуществляется через ГРУ, установленное на котельной. Входное давления газа на ГРУ
составляет 0,3 МПа, давление в ГРУ - 290 мм в ст. Отходящие газы выводятся в дымовые трубы с
помощью двух дымососов Д-12.
Подача воды в отопительную систему осуществляется сетевыми насосами 6НДВ-8-60 (один
насос находится в нерабочем состоянии и требует замены) и одним насосом НДВ, работающими в
следующих режимах: один рабочий и один резервный летом, два рабочих и один резервный зимой.
В качестве теплоносителя от котельной принята сетевая вода с расчетной температурой
95/70ºС с погодозависимым регулированием температуры сетевой воды. Система теплоснабжения
зависимая, имеется горячее водоснабжение (по закрытой схеме).
Лист
0713-Б-69-001
5
Изм
Кол
Лист
Nдок
Подпись
Дата
Подпитка системы теплоснабжения предусмотрена от городского водопровода холодной
воды. Схема обработки воды - 1 ступеначатое натрий катионирование.
Рис 1.2.1 Принципиальная тепловая схема котельной «Бурашево»
Рис 1.2.2 Схема дренажных линий котельной «Бурашево»
Лист
0713-Б-69-001
6
Изм
Кол
Лист
Nдок
Подпись
Дата
Рис 1.2.3 Режимная карта котла ДКВР-10/13 котельной «Бурашево»
Лист
0713-Б-69-001
7
Изм
Кол
Лист
Nдок
Подпись
Дата
Уст.
Год послед.
Станц.
Завод изгото-
Тепло-
Название
Подача
Обмуровка
КПД
Год
Марка
мощн.,
Назначение Вид топлива
кап.
Состояние
номер
витель
носитель
топлива
топлива
(матер.) (пасп), %
установки
Гкал/ч
ремонта
Бийский
Отопление
природный
ГРУ
№1
ДКВР 10-13
8,4
котельный
вода
газ
кирпич
90,5
1976
2007г.
рабочий
+ГВС
газ
котельной
завод
Бийский
Отопление
природный
ГРУ
№2
ДКВР 10-13
8,4
котельный
вода
газ
кирпич
90,5
1976
резервный
+ГВС
газ
котельной
завод
Бийский
запрещен в
Отопление
природный
ГРУ
№3
ДКВР 10-13
8,4
котельный
вода
газ
кирпич
90,5
1976
эксплуатацию
+ГВС
газ
котельной
завод
Ростехнад-зором
Таблица 1.2.1 Характеристика котлов на котельной «Бурашево»
Мощност
Число
Марка
Год
Расход,
Напор,
Примечани
Станц. номер
Марка
Назначение
ь двиг.,
оборотов,
эл.
установки
Состояние
м3/ч
м.в.ст.
е
кВт
об/мин
двигателя
насоса
Наименование
котельной
Бурашево
6НДВ-
№1
8-60
сетевой
300
70
75
1500
1976
рабочий
нет паспорта
6НДВ-
№2
8-60
сетевой
300
70
75
1500
1976
рабочий
нет паспорта
6НДВ-
требует
№3
8-60
сетевой
300
70
55
1976
замены
№4
НДВ
сетевой лет.
220
45
1450
1976
рабочий
нет паспорта
Таблица 1.2.2 Характеристика насосов на котельной «Бурашево»
Лист
0713-Б-69-001
8
Изм
Кол
Лист
Nдок
Подпись
Дата
Число
Станц.
Расход,
Давление,
Год
Мощность
Марка эл.
Марка
Назначение
Состояние
Тип установки
оборотов,
Примечание
номер
м3/ч
даПа
установки
двиг., кВт
двигателя
об/мин
В-1
ВД-10
вентилятор
15000
115
1976
рабочий
индивидуальный
11
730
В-2
ВД-10
вентилятор
15000
115
1976
рабочий
индивидуальный
10
725
Д-1
Д-12
дымосос
29000
120
1976
рабочий
индивидуальный
20
730
Д-2
Д-12
дымосос
29000
120
1976
рабочий
индивидуальный
22
730
Таблица 1.2.3 Характеристика вентиляторов и дымососов на котельной «Бурашево»
Лист
0713-Б-69-001
9
Изм
Кол
Лист
Nдок
Подпись
Дата
Деревня Березино
Источником теплоснабжения деревни Березино является котельная «Березино»,
расположенная по адресу Тверская область, Калиниский район, д. Березино.
Котельная обеспечивает теплом малоэтажную застройку деревни Березино.
На данной котельной установлено следующее оборудование:
- котел «МИНСК-1» - 6 шт (3 котла выведены из эксплуатации)
- Горелка ИГК - 1-35 - по 3 горелки на каждом котле
Температурный график сети - 95/70ºС
Выработка тепловой энергии: 1450 Гкал/год
Схема теплоснабжения - зависимая, ГВС не предусмотрено.
Рис 1.2.4 Режимная карта котла «Минск-1» на котельной «Березино»
Лист
0713-Б-69-001
10
Изм
Кол
Лист
Nдок
Подпись
Дата
Рис 1.2.4 Температурный график сетевой воды на котельной «Березино»
Иных данных о характеристиках установленного оборудования на котельной в деревне
Березино не предоставлено.
1.3 ТЕПЛОВЫЕ СЕТИ
На балансе МУП «ЖКС Бурашево» находятся тепловые сети, обеспечивающие
теплоснабжение села Бурашево от котельной Бурашево до потребителей.
Лист
0713-Б-69-001
11
Изм
Кол
Лист
Nдок
Подпись
Дата
Котельная «Бурашево»

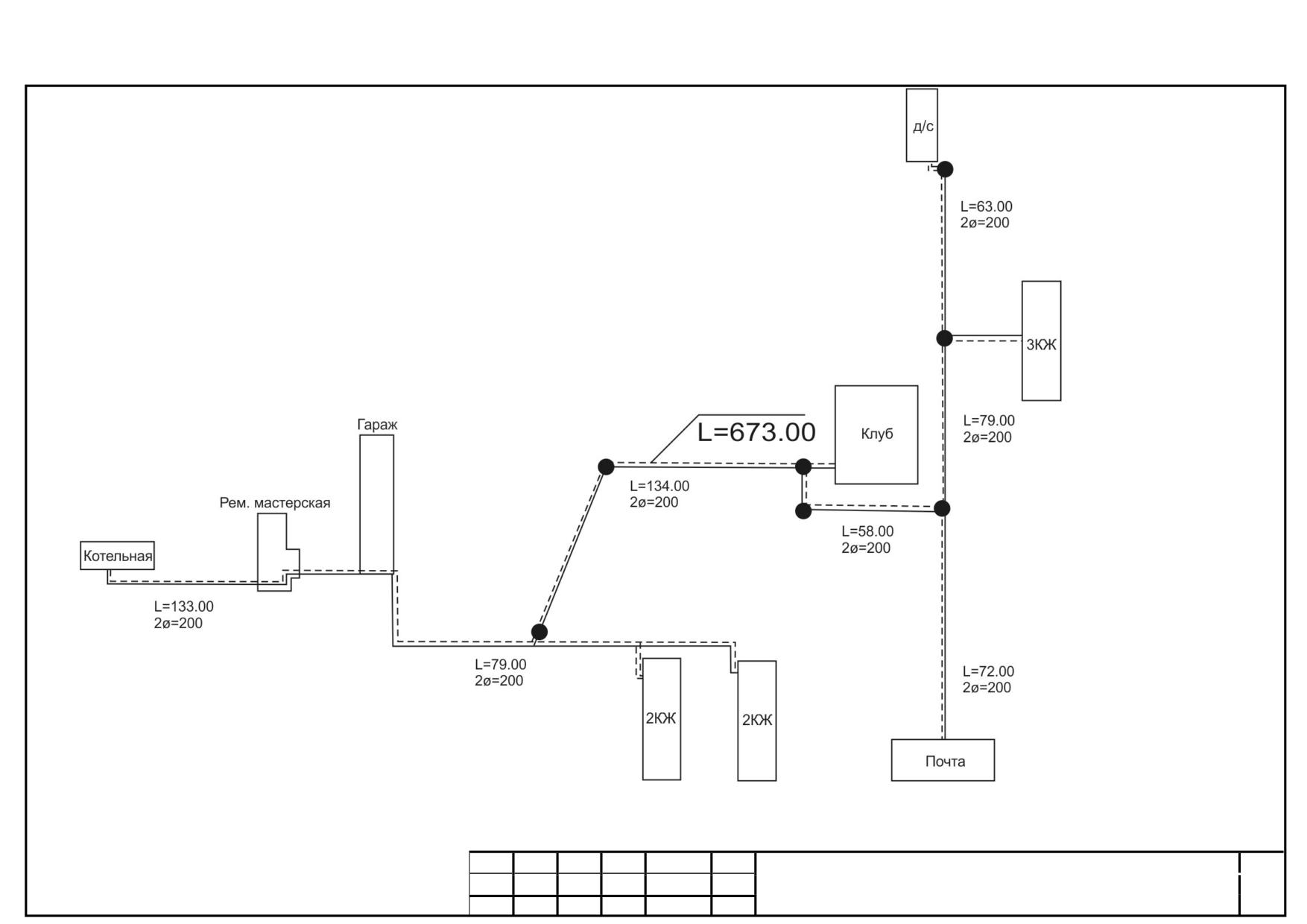

На Рис. 1.3.1 схематично представлены тепловые сети от котельной «Бурашево» с указанием
потребителей,
длин
и
диаметров
на
участках
теплосети.
Лист
0713-Б-69-001
12
Изм
Кол
Лист
Nдок
Подпись
Дата
Рис 1.3.1 Схема границ ответственности по отпуску тепловой энергии с. Бурашево
Лист
0713-Б-69-001
13
Изм
Кол
Лист
Nдок
Подпись
Дата
Характеристика тепловых сетей от котельной «Бурашево» представлена в Таблице 1.3.1
Внутр.
Длина
Начало
Конец
Примечани
диаметр,
участка,
Прокладка
Изоляция
участка
участка
е
мм
м
Стеклопластик
Котельная
ТК Кот
159
20
подземная
«Урса»,
Бурашево
рубероид
Стеклопластик
ТК Кот
ЦТП
159
25
подземная
«Урса»,
рубероид
Стеклопластик
100-коечный
ЦТП
159
105
подземная
«Урса»,
леч корпус
рубероид
Стеклопластик
100-коечный
Амбулатория
159
52
подземная
«Урса»,
леч корпус
рубероид
Стеклопластик
Амбулатори
ТК-1Б
159
41
подземная
«Урса»,
я
рубероид
Стеклопластик
Амбулатори
Подростково
108
80
надземная
«Урса»,
я
е отд
рубероид
Стеклопластик
ТК-1Б
ТК-2Б
89
50
подземная
«Урса»,
рубероид
Стеклопластик
В
ТК-2Б
Склад
57
32
подземная
«Урса»,
изношенном
рубероид
состоянии
Стеклопластик
В
ТК-2Б
Гараж
57
18
подземная
«Урса»,
изношенном
рубероид
состоянии
Стеклопластик
Амбулатори
ТК-3Б
108
114
подземная
«Урса»,
я
рубероид
Стеклопластик
Женский
ТК-3Б
108
39
подземная
«Урса»,
корпус
рубероид
Стеклопластик
Женский
ТК-4Б
89
28
подземная
«Урса»,
корпус
рубероид
Стеклопластик
ТК-4Б
Строй. цех
57
52
подземная
«Урса»,
рубероид
Стеклопластик
В
ТК-4Б
Морг
57
5
подземная
«Урса»,
изношенном
рубероид
состоянии
Стеклопластик
ТК-4Б
Почта, Храм
89
68
подземная
«Урса»,
рубероид
Стеклопластик
Почта, Храм
ТК-5Б
89
35
подземная
«Урса»,
рубероид
Стеклопластик
ТК-5Б
ж/д №21А
40
90
подземная
«Урса»,
рубероид
Стеклопластик
В
ТК-5Б
ж/д №23
89
15
подземная
«Урса»,
изношенном
рубероид
состоянии
Стеклопластик
ТК-5Б
ж/д №25
40
120
подземная
«Урса»,
рубероид
Стеклопластик
ТК-3Б
ТК-6Б
108
57
подземная
«Урса»,
рубероид
Лист
0713-Б-69-001
14
Изм
Кол
Лист
Nдок
Подпись
Дата
Стеклопластик
Мужской
ТК-6Б
108
35
подземная
«Урса»,
корпус
рубероид
Стеклопластик
В
Мужской
Клуб
57
48
подземная
«Урса»,
изношенном
корпус
рубероид
состоянии
Стеклопластик
100-коечный
Общежитие
40
48
подземная
«Урса»,
леч корпус
рубероид
Стеклопластик
Общежитие
ж/д №11А
40
25
подземная
«Урса»,
рубероид
Стеклопластик
ЦТП
ТП-4Б
159
69
подземная
«Урса»,
рубероид
Стеклопластик
ТП-4Б
ЛТМ
57
30
надземная
«Урса»,
рубероид
Стеклопластик
ТП-4Б
ТП-3Б
159
20
надземная
«Урса»,
рубероид
Стеклопластик
В
ТП-3Б
ж/д №12А
89
40
подземная
«Урса»,
изношенном
рубероид
состоянии
Стеклопластик
В
ТП-3Б
ТК-7Б
159
69
подземная
«Урса»,
изношенном
рубероид
состоянии
Стеклопластик
ТК-7Б
Пищеблок
89
45
надземная
«Урса»,
рубероид
Стеклопластик
В
ТК-7Б
Тк-8Б
159
235
подземная
«Урса»,
изношенном
рубероид
состоянии
Стеклопластик
ТК-8Б
Блок№2
108
17
подземная
«Урса»,
рубероид
Стеклопластик
Блок№1, Адм
Блок№2
108
58
подземная
«Урса»,
Корпус
рубероид
Стеклопластик
Блок№1,
Очист.
89
1120
подземная
«Урса»,
Адм Корпус
сооруж-я
рубероид
Стеклопластик
В
Очист.
Прачечная
57
20
подземная
«Урса»,
изношенном
сооруж-я
рубероид
состоянии
Стеклопластик
ТК-8Б
Блок№3
108
16
подземная
«Урса»,
рубероид
Стеклопластик
Блок№3
Блок№4
108
50
подземная
«Урса»,
рубероид
Стеклопластик
Детское
Блок№4
89
120
подземная
«Урса»,
стомат отд-е
рубероид
Стеклопластик
ЦТП
ТК-10Б
159 ,76
124
подземная
«Урса»,
рубероид
Стеклопластик
В
ТК-10Б
ж/д №9
57
19
подземная
«Урса»,
изношенном
рубероид
состоянии
Стеклопластик
В
ТК-10Б
ж/д №8
57
10
подземная
«Урса»,
изношенном
рубероид
состоянии
Стеклопластик
В
ТК-10Б
ж/д №8А
57
10
подземная
«Урса»,
изношенном
рубероид
состоянии
Лист
0713-Б-69-001
15
Изм
Кол
Лист
Nдок
Подпись
Дата
Стеклопластик
ТК-10Б
ТК-11Б
159
27
подземная
«Урса»,
рубероид
Стеклопластик
ТК-11Б
ТК-12Б
159, 57
91
подземная
«Урса»,
рубероид
Стеклопластик
В
ТК-12Б
ж/д №10
57
25
подземная
«Урса»,
изношенном
рубероид
состоянии
Стеклопластик
ТК-12Б
ТК-13Б
159
17
подземная
«Урса»,
рубероид
Стеклопластик
В
ТК-13Б
ж/д №52
89,76
75
подземная
«Урса»,
изношенном
рубероид
состоянии
Стеклопластик
В
ж/д №52
ж/д №53
89,76
20
подземная
«Урса»,
изношенном
рубероид
состоянии
Стеклопластик
В
ж/д №53
ж/д №5
57
26
подземная
«Урса»,
изношенном
рубероид
состоянии
Стеклопластик
В
ж/д №53
ТК-14Б
57
16
подземная
«Урса»,
изношенном
рубероид
состоянии
Стеклопластик
В
Водонапорна
ТК-14Б
57
3
подземная
«Урса»,
изношенном
я башня
рубероид
состоянии
Стеклопластик
В
ТК-14Б
Бак
57
23
подземная
«Урса»,
изношенном
рубероид
состоянии
Стеклопластик
ТК-13Б
ТК-15Б
159,76
153
подземная
«Урса»,
рубероид
Стеклопластик
В
ТК-15Б
ж/д №54
108,57
35
подземная
«Урса»,
изношенном
рубероид
состоянии
Стеклопластик
В
ТК-15Б
ж/д №55
108,57
40
подземная
«Урса»,
изношенном
рубероид
состоянии
Стеклопластик
ТК Кот
ТК-9Б
159
1390
подземная
«Урса»,
рубероид
Стеклопластик
ТК-9Б
Школа
57
210
подземная
«Урса»,
рубероид
ЦТП военной
части (нет
информации
Стеклопластик
Подземная,
ТК-9Б
по тепловым
159
1610
«Урса»,
надземная
рубероид
сетям в
военной
части)
Таблица 1.3.1 Характеристика тепловых сетей с. Бурашево
Протяженность тепловых сетей в селе Бурашево различного диаметра:
Протяженность
Внешний диаметр, мм
теплосети, м
159
4537
100
591
89
1665
Лист
0713-Б-69-001
16
Изм
Кол
Лист
Nдок
Подпись
Дата
76
333
57
764
40
438
Таблица 1.3.2
Протяжен
ность тепловых сете
й с. Бурашево
Протяженность тепл
осети,м
438
ø159
333
764
ø100
ø89
1665
4537
ø76
ø57
591
ø40
Рис 1.3.2 Про
тяженност
ь теплосетей в зависимости от диаметра трубы
Лист
0713-Б-69-001
17
Изм
Кол
Лист
Nдок
Подпись
Дата
Рис. 1.3.3 Схема трубопроводов ЦТП в селе Бурашево
Лист
0713-Б-69-001
18
Изм
Кол
Лист
Nдок
Подпись
Дата
Котельная «Березино»
Магистральные тепловые сети в деревне Березино от котельной «Березино» представлены в Таблице 1.3.3
Наименова
Наименование
Длина
Внутренний диаметр
Внутренний
Вид прокладки
Глубина
Теплоизоляционный
Теплоизоляционный
ние
конца участка
участка,
подающего
диаметр обратного
тепловой сети
заложения
материал подающ.
материал обратного
начала участка
М
трубопровода, м
трубопровода, м
трубопровода, м
трубопровода
теплопровода
Мастерские,
Стеклопластик
Стеклопластик
Котельная
133
200
200
Подземный
1
Гараж
«Урса», рубероид
«Урса», рубероид
Мастерские,
Стеклопластик
Стеклопластик
Ж/дом №4
79
200
200
Подземный
1
Гараж
«Урса», рубероид
«Урса», рубероид
Стеклопластик
Стеклопластик
Ж/дом №4
Ж/дом №5
55
200
200
Подземный
1
«Урса», рубероид
«Урса», рубероид
Мастерские,
Стеклопластик
Стеклопластик
ДК
134
200
200
Подземный
1
Гараж
«Урса», рубероид
«Урса», рубероид
Стеклопластик
Стеклопластик
ДК
Разветвитель
58
200
200
Подземный
1
«Урса», рубероид
«Урса», рубероид
Администрация
Стеклопластик
Стеклопластик
Разветвитель
72
200
200
Подземный
1
(Почта)
«Урса», рубероид
«Урса», рубероид
Стеклопластик
Стеклопластик
Разветвитель
Ж/дом №6
79
200
200
Подземный
1
«Урса», рубероид
«Урса», рубероид
Стеклопластик
Стеклопластик
Ж/дом №6
д/с
63
200
200
Подземный
1
«Урса», рубероид
«Урса», рубероид
Таблица 1.3.3 Характеристика магистральных тепловых сетей от котельной «Березино»
Общая протяженность магистральных тепловых сетей от котельной «Березино» - 673 м в двухтрубном исчислении.
Лист
0713-Б-69-001
19
Изм
Кол
Лист
Nдок
Подпись
Дата
Рис. 1.3.4 Схема теплосетей от котельной «Березино»
Лист
0713-Б-69-001
20
Изм
Кол
Лист
Nдок
Подпись
Дата
1.4 ЗОНЫ ДЕЙСТВИЯ ИСТОЧНИКОВ ТЕПЛОВОЙ ЭНЕРГИИ
В Бурашевском сельском поселении действуют 2 источника централизованного
теплоснабжения: котельная «Бурашево» и котельная «Березино».
Котельная «Бурашево» отапливает следующие объекты:
- ГКУЗ «Областная клиническая психиатрическая больница
№1 им. М.П.
Литвинова»;
- Бурашевская СШ;
- Жилые дома (№5, 8, 8а, 9, 10, 12а, 13, 20, 21а, 23, 26, 52, 53, 54, 55);
- военная часть №52357;
- здание Почты/Храма;
- ряд других объектов.
Зона действия котельной «Бурашево» представлена на Рис 1.4.1
Котельная «Березино» отапливает:
- здание ДК;
- здание администрации ООО «АПК Березино»;
-механические мастерские и гараж;
- жилые дома № 4,5,6;
- здание детского сада.
Зона действия котельной «Березино» представлена на Рис 1.4.2
Лист
0713-Б-69-001
21
Изм
Кол
Лист
Nдок
Подпись
Дата

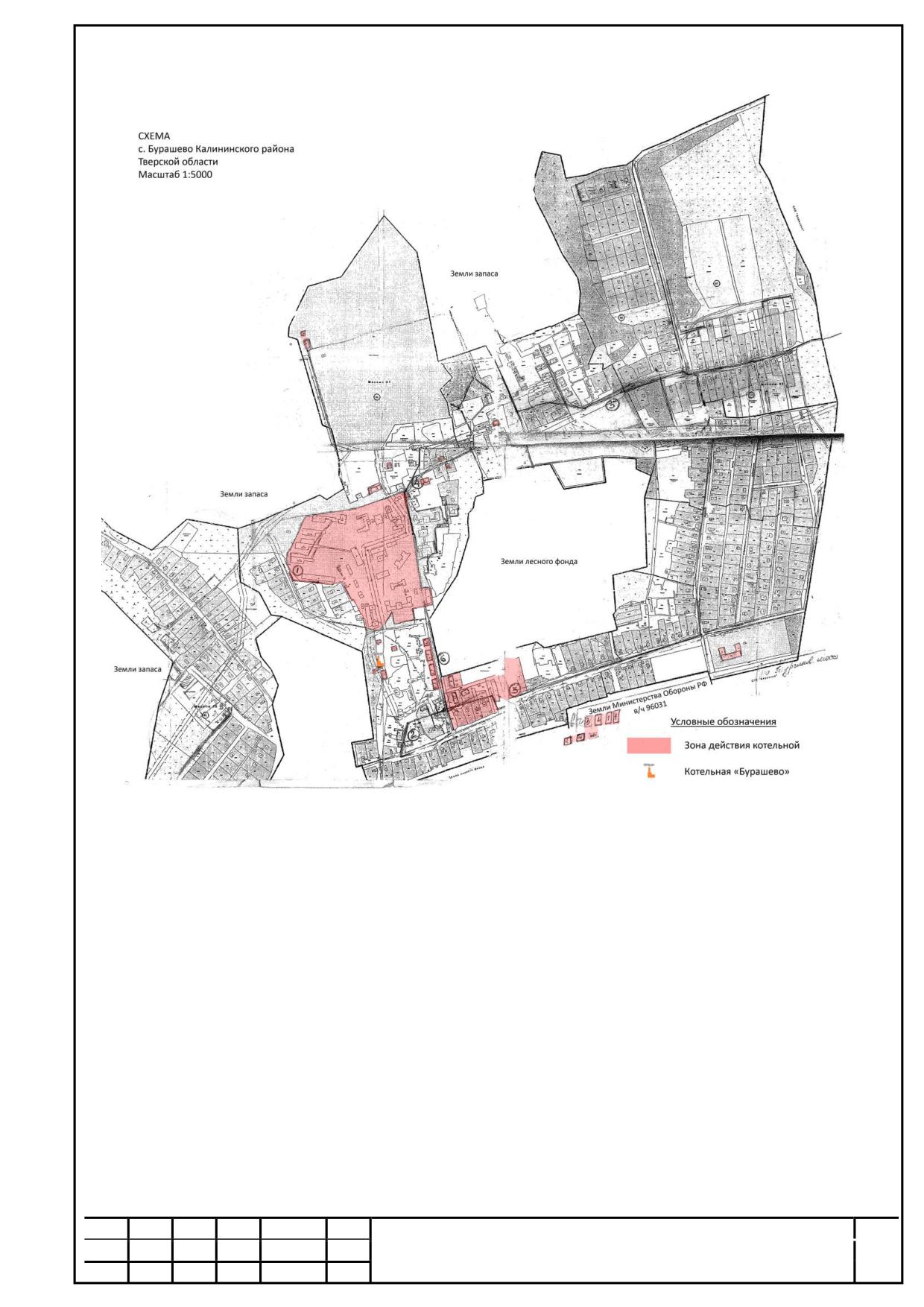

Рис 1.4.1 Зона действия котельной МУП ЖКС «Бурашево», с. Бурашево
Лист
0713-Б-69-001
22
Изм
Кол
Лист
Nдок
Подпись
Дата
Рис 1.4.2 Зона действия котельной «Березино», д. Березино
Все остальные населенные пункты Бурашевского сельского поселения не имеют
централизованного отопления, застройка внутри этих населенных пунктов
-
преимущественно индивидуальные жилые дома с участками под огороды, с печным или
газовым отоплением. Многоэтажные дома есть в ряде деревень (Ильинское, Андрейково),
отапливаются они также с помощью индивидуальных тепловых источников.
1.5 ТЕПЛОВЫЕ НАГРУЗКИ ПОТРЕБИТЕЛЕЙ ТЕПЛОВОЙ ЭНЕРГИИ, ГРУПП
ПОТРЕБИТЕЛЕЙ ТЕПЛОВОЙ ЭНЕРГИИ В ЗОНАХ ДЕЙСТВИЯ
ИСТОЧНИКОВ ТЕПЛОВОЙ ЭНЕРГИИ.
Тепловые нагрузки потребителей (жилые здания) от котельной «Бурашево» представлены
в Таблице 1.5.1
Адрес
Нагрузка
Емкость
Количество
Этажность
Основной
Площадь
дома
на
системы
проживающих
дома,
материал
жилых
отопление
отопления
чел.
эт.
конструкций
помещений,
здания
дома
кв.м
Гкал/час
куб.м
1
2
4
5
6
7
8
С.Бурашево, дом 10
0,055
2193
13
2
кирпич
451,4
С.Бурашево, дом 11-а
0,015
436
4
2
кирпич
105,0
С.Бурашево, дом 12-а
0,032
1099
11
2
кирпич
227,8
С.Бурашево, дом 13
0,017
511
10
1
дерево
212,8
С.Бурашево, дом 21-а
0,005
115
18
1
дерево
75,8
С.Бурашево, дом 23
0,046
1853
11
2
кирпич
337,2
Лист
0713-Б-69-001
23
Изм
Кол
Лист
Nдок
Подпись
Дата
С.Бурашево, дом 26
0,012
321
3
1
дерево
88,2
С.Бурашево, дом 5-а
0,052
2066
9
1
кирпич
110,5
С.Бурашево, дом 52
0,118
5826
58
4
кирпич
1293,3
С.Бурашево, дом 53
0,105
4955
63
4
кирпич
1278,3
С.Бурашево, дом 54
0,176
9599
108
5
кирпич
2547,9
С.Бурашево, дом 55
0,217
12123
132
5
панели
3173,0
С.Бурашево, дом 8
0,071
2995
16
2
кирпич
554,2
С.Бурашево, дом 8-а
0,060
2445
15
2
кирпич
678,1
С.Бурашево, дом 9
0,057
2272
22
2
бетон
486,8
С. Бурашево, ул. Лесная,
0,106
6103
64
4
кирпич
1184,0
дом 1
С. Бурашево, ул. Лесная,
0,106
6103
69
4
кирпич
1184,0
дом 2
С. Бурашево, ул. Лесная,
0,138
7018
112
5
кирпич
1287,0
дом 3
С. Бурашево, ул. Лесная,
0,138
7018
116
5
кирпич
1287,0
дом 4
С.Бурашево, ул. Лесная,
0,005
115
1
1
дерево
75,8
дом 38
С.Бурашево, дом 20
0,012
321
3
1
дерево
88,2
Суммарная тепловая
нагрузка потребителей
1,543
(жилые здания)
Таблица 1.5.1 Отопительная характеристика жилых зданий с. Бурашево
Суммарные тепловые нагрузки от котельной «Бурашево» представлены в Таблице
1.5.2
№
Нагрузка потребителя,
Наименование потребителя
п/п
Гкал/час
1
население с.Бурашево
0,13
2
Бурашевская СШ
0,12
3
Бурашевский детский сад
0,11
4
Культурно-досуговый центр Бурашево
0,03
Местная религиозная организация
5
православный Приход Покровской
0,01
церкви с.Бурашево
6
Почта России
0,00
7
Ремонтно-эксплуатационное управление
0,17
8
ТСЖ "52-55"
0,62
ГКУЗ "Областная клиническая
9
психиатрическая больница №1 им. М.П.
1,47
Литвинова"
10
Славянка
0,41
11
ИТОГО по всем потребителя
3,08
Таблица 1.5.2 Нагрузки потребителей от котельной «Бурашево»
Лист
0713-Б-69-001
24
Изм
Кол
Лист
Nдок
Подпись
Дата
Тепловые нагрузки потребителей от котельной «Березино» представлены в Таблице 1.5.2
Адрес
Нагрузка
Емкость
Количество
Этажность
Основной
Площадь
дома
на
системы
проживающих
дома,
материал
помещений,
отопление
отопления
чел.
эт.
конструкций
кв.м
здания*
дома
Гкал/час
куб.м
1
2
4
5
6
7
8
Дер. Березино, ул.
0,041
1800
27
2
панели
534,9
Центральная, д. 4
Дер. Березино, ул.
0,041
1800
20
2
панели
535,2
Центральная, д. 5
Дер. Березино, ул.
0,147
6480
88
3
панели
1395,0
Центральная, д. 6
Мастерские, гараж
0,098
4800
-
2
-
-
Здание ДК
0,036
1600
-
1
-
-
Здание детского
0,019
942
-
1
-
314
сада
Суммарная
тепловая нагрузка
0,382
потребителей
*Данных по тепловым нагрузкам в д. Березино не предоставлено, расчет
производился в соответствии со СНиП 23-02-2003
Таблица 1.5.3 Отопительная характеристика жилых зданий д. Березино
Лист
0713-Б-69-001
25
Изм
Кол
Лист
Nдок
Подпись
Дата
1.6 БАЛАНСЫ ТЕПЛОВОЙ МОЩНОСТИ И ТЕПЛОВОЙ НАГРУЗКИ В ЗОНАХ
ДЕЙСТВИЯ ИСТОЧНИКОВ ТЕПЛОВОЙ ЭНЕРГИИ.
Котельная «Бурашево»
Установленная тепловая мощность котельной «Бурашево»
-
25,2
Гкал/час,
располагаемая мощность - 4,7 Гкал/час.
Суммарная тепловая нагрузка потребителей - 3,08 Гкал/час
Резерв тепловой мощности составляет 34,5%
август
сентябрь
октябрь
ноябрь
декабрь
январь
февраль
соотношение в
2012г.
2012г.
2012г.
2012г.
2012 г.
2013 г.
2013г.
%
в Гкал
в Гкал
в Гкал
в Гкал
в Гкал
в Гкал
в Гкал
население
15,029
71,477
69,854
79,139
80,574
79,680
4,27%
с.Бурашево
Бурашевская
4,100
4,453
39,477
59,495
74,998
90,300
79,300
3,80%
СШ
Бурашевский
7,880
44,660
57,100
70,870
75,400
65,600
3,47%
детский сад
Культурно-
досуговый
0,930
9,920
7,740
20,420
26,120
22,620
0,95%
центр Бурашево
Местная
религиозная
организация
православный
0,270
2,560
4,090
5,240
6,080
5,840
0,26%
Приход
Покровской
церкви
с.Бурашево
Почта России
0,120
1,230
2,890
2,280
2,640
2,290
0,12%
Ремонтно-
эксплуатационн
14,242
13,783
63,289
86,780
109,619
113,110
97,820
5,38%
ое управление
ТСЖ "52-55"
56,800
54,239
372,430
372,430
372,430
371,943
367,143
21,23%
ГКУЗ
"Областная
клиническая
психиатрическа
106,800
563,000
717,000
887,000
1 060,010
926,620
45,97%
я больница №1
им. М.П.
Литвинова"
Славянка
50,240
50,240
251,275
251,275
251,275
246,835
246,835
14,55%
ИТОГО кол-во
выставленных
125,382
253,744
1 419,318
1 628,654
1 873,271
2 073,012
1 893,748
100,00%
потребителям
Произведено,
609,747
754,717
1 958,89
2389,924
3044,436
3021,437
2837,61
Гкал
Потери, Гкал.
-484,365
-500,973
-539,568
-761,270
-1 171,165
-948,425
-943,862
Таблица 1.6.1 Поставка тепловой энергии и теплоносителя
в горячей
воде на
отопление и горячее водоснабжение котельной «Бурашево»
Котельная «Березино»
Установленная тепловая мощность котельной «Березино»
-
4,8 Гкал/час,
располагаемая мощность - 1,4 Гкал/час.
Суммарная тепловая нагрузка потребителей составляет:
- отопление - 0,382 Гкал/час;
Резерв тепловой мощности составляет 72,7%.
Лист
0713-Б-69-001
26
Изм
Кол
Лист
Nдок
Подпись
Дата
Наименование
Установленная
Располагаемая
Тепловая
Тепловая нагрузка
Тепловая
Нагрузка на
Средние тепловые
котельной
мощность
мощность
нагрузка
потребителей
нагрузка
собственные
потери в сетях в
котельной,
котельной,
потребителей
(социально-
потребителей
нужды
мес.,
Гкал/час
Гкал/час
(жилой фонд),
культурные
(прочие
котельной,
Гкал
Гкал/час
объекты),
потребители),
Гкал/час
Гкал/час
Гкал/час
Котельная
25,2
4,7
1,16
1,75
0,18
0,11
764
«Бурашево»
Котельная
Данные не
Данные не
4,8
1,4
0,229
0,036
0,098
«Березино»
предоставлены
предоставлены
Таблица 1.6.2 Балансы тепловой мощности от котельных «Бурашево» и «Березино»
Лист
0713-Б-69-001
27
Изм
Кол
Лист
Nдок
Подпись
Дата
Из данных Таблиц 1.6.1 и 1.6.2 можно сделать вывод, что располагаемых мощностей
котельных «Бурашево» и «Березино» хватает для покрытия текущих нагрузок потребителей. Также
можно отметить очень высокое количество потерь тепловой энергии в тепловых сетях котельной
«Бурашево», что обусловлено их значительным износом.
1.7 БАЛАНСЫ ТЕПЛОНОСИТЕЛЯ
Подача воды в отопительную систему осуществляется сетевыми насосами 6НДВ-8-60(один
насос находится в нерабочем состоянии и требует замены) и одним насосом НДВ, работающими в
следующих режимах: один рабочий и один резервный летом, два рабочих и один резервный зимой.
В качестве теплоносителя от котельной принята сетевая вода с расчетной температурой 95-
70 оС с погодозависимым регулированием температуры сетевой воды. Температура сетевой воды на
выходе в подающем трубопроводе - 67 оС летом 77 оС зимой, в обратном трубопроводе - 60 оС летом
и 62 оС зимой.
Система теплоснабжения зависимая, имеется горячее водоснабжение (по закрытой схеме).
Подпитка системы теплоснабжения предусмотрена от городского водопровода холодной
воды. Схема обработки воды - 1-ступеначатое натрий катионирование.
Рис 1.7 Состояние водоподготовительной установки котельной «Бурашево»
По котельной в деревне Березино информация о балансах теплоносителя не предоставлена.
1.8 ТОПЛИВНЫЕ БАЛАНСЫ ИСТОЧНИКОВ ТЕПЛОВОЙ ЭНЕРГИИ И СИСТЕМА
ОБЕСПЕЧЕНИЯ ТОПЛИВОМ.
Лист
0713-Б-69-001
28
Изм
Кол
Лист
Nдок
Подпись
Дата
Основным топливом котельной «Бурашево» является природный газ высокого давления,
резервным топливом также является газ. Снабжение топливом производится от поселкового
газопровода высокого давления через ГРУ котельной, откуда газ низкого давления поступает к
котлам. Входное давления газа на ГРУ составляет 0,3 МПа, давление в ГРУ - 290 мм в ст.
Отходящие газы выводятся в дымовые трубы с помощью двух дымососов Д-12.
№
Месяц
Расход газа, куб.м.
п/п
1
Январь
484000
2
Февраль
405000
3
Март
398000
4
Апрель
298000
5
Май
112000
6
Июнь
30000
7
Июль
70000
8
Август
76000
9
Сентябрь
97000
10
Октябрь
302000
11
Ноябрь
335000
12
Декабрь
440000
ВСЕГО
3047000
Таблица 1.8.1 Годовой расход газа котельной «Бурашево»
Фактический расход электроэнергии котельной «Бурашево» на 1 Гкал составляет 22,74 кВт
ч/Гкал
На основании данных Таблицы 1.6 и Таблицы 1.8.1 можно определить удельный расход
топлива для котельной Бурашево (с августа):
Август
Сентябрь
Октябрь
Ноябрь
Декабрь
Январь
Февраль
Расход
топлива в
76000
97000
302000
335000
440000
484000
405000
месяц, куб м.
Расход
условного
556600
465750
457700
342700
128800
34500
80500
топлива, кг*
Нагрузка
потребителей
125,382
253,744
1 419,32
1 628,65
1 873,27
2 073,01
1 893,75
в мес, Гкал
Удельный
расход
условного
697,0698
439,6163
244,695
236,545
270,1157
268,4982
245,9409
топлива,
кг/Гкал
* Для перевода куб. м. природного газа в кг условного топлива принят коэф 1,15
Таблица 1.8.2 Удельный расход условного топлива котельной «Бурашево»
Фактический удельный расход условного топлива, отраженный в Таблице 1.8.2, значительно
выше паспортного расхода (Рис.
1.2.3), что обусловлено большим износом оборудования
котельной.
Лист
0713-Б-69-001
29
Изм
Кол
Лист
Nдок
Подпись
Дата
Основным топливом котельной «Березино» является газ. Потребление газа (с 01.01.2012 по
30.06.2012) составило 137586 куб. м.
№
Месяц
Расход газа, куб.м.
п/п
1
Октябрь
16030
2
Ноябрь
17291
3
Декабрь
33904
4
Январь
38251
5
Февраль
36926
6
Март
33766
7
Апрель
17545
ВСЕГО
193713
Таблица 1.8.3 Расход газа котельной «Березино» за 7 месяцев
Объем
Расхо
Расх
Удельный
производства тепла
д газа, куб.м.
од
расход
(с
01.01
по
условного
условного
30.06.2012),
топлива,
топлива, кг/Гкал
Гкал
кг*
Котельная
695
137586
158223,9
227,6
«Березино»
* Для перевода куб. м. природного газа в кг условного топлива принят коэффициент 1,15
Таблица 1.8.4 Удельный расход условного топлива котельной «Березино»
1.9 НАДЕЖНОСТЬ ТЕПЛОСНАБЖЕНИЯ.
Централизованное теплоснабжение села Бурашево осуществляется от единственного
источника
- котельной «Бурашево». Схема тепловых сетей села радиально-тупиковая,
резервирование и кольцевание отсутствуют.
На котельной из трех котлов в рабочем состоянии находятся два котла, на одном из которых
не было капитального ремонта с момента установки (1976 г). За время работы котельной не было
зафиксировано перерывов в подаче электроснабжения или газоснабжения. Данных об остановках
котельной нет.
Тепловые сети села Бурашево находятся в изношенном состоянии.
В деревне Березино также существует один источник централизованного теплоснабжения -
котельная «Березино». Схема тепловых сетей радиально-тупиковая, резервирование и кольцевание
отсутствуют. Из шести котлов три выведены из эксплуатации.
Тепловые сети деревни Березино находятся в изношенном состоянии.
Надежность теплоснабжения Бурашевского сельского поселения является достаточно
низкой, отсутствуют резервные трубопроводы, что может привести к прекращению теплоснабжения
потребителей в случае аварии на участке магистральной сети.
1.10 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ТЕПЛОСНАБЖАЮЩИХ И
ТЕПЛОСЕТЕВЫХ ОРГАНИЗАЦИЙ
Данные результатов хозяйственной деятельности в области централизованного
теплоснабжения МУП ЖКС «Бурашево» не предоставлены.
1.11 ЦЕНЫ (ТАРИФЫ) В СФЕРЕ ТЕПЛОСНАБЖЕНИЯ
Лист
0713-Б-69-001
30
Изм
Кол
Лист
Nдок
Подпись
Дата
Тариф на тепловую энергию для потребителей одноставочный - 1093,20 руб/Гкал
Тариф на тепловую энергию для населения одноставочный - 1065,93 руб/Гкал
Лист
0713-Б-69-001
31
Изм
Кол
Лист
Nдок
Подпись
Дата
1.12 ОПИСАНИЕ СУЩЕСТВУЮЩИХ ТЕХНИЧЕСКИХ И ТЕХНОЛОГИЧЕСКИХ
ПРОБЛЕМ В СИСТЕМАХ ТЕПЛОСНАБЖЕНИЯ ПОСЕЛЕНИЯ
В системе централизованного теплоснабжения Бурашевского сельского поселения
существуют следующие проблемы, препятствующие надежному и экономичному
функционированию системы:
В Бурашевском сельском поселении функционируют два источника централизованного
теплоснабжения:
- котельная «Бурашево» в селе Бурашево, которая отапливает всю многоквартирную
застройку среднеэтажными жилыми домами, Бурашевскую СШ, ГКУЗ «Областная клиническая
психиатрическая больница №1 им. М.П. Литвинова» и ряд других социальных объектов
- котельная «Березино» в деревне Березино, которая отапливает 3 жилых дома, здание ДК,
здание Администрации и Мастерские, здание детского сада.
Резервные трубопроводы от котельных отсутствуют, поэтому при выходе из стоя котельной
или аварии на участке магистральной теплосети теплоснабжение населенного пункта полностью
прекращается.
Оборудование на котельной «Бурашево» находится в изношенном состоянии, из трех котлов
функционируют два котла, на одном из которых не проводился ремонт с даты его установки (1976
г). Оборудование на котельной «Березино» также находится в изношенном состоянии, из 6 котлов 3
котла являются нерабочими. Котельная требует срочного капитального ремонта или должна быть
выведена из эксплуатации.
Обе котельные работают на газе, резервное топливо не предусмотрено.
Тепловые сети села Бурашево и деревни Березино находятся в изношенном состоянии, что
приводит к существенным потерям тепловой энергии.
Лист
0713-Б-69-001
32
Изм
Кол
Лист
Nдок
Подпись
Дата
2. ПЕРСПЕКТИВНОЕ ПОТРЕБЛЕНИЕ ТЕПЛОВОЙ ЭНЕРГИИ НА ЦЕЛИ
ТЕПЛОСНАБЖЕНИЯ.
Исходя из представленных в Главе
1 показателей, суммарная тепловая нагрузка
потребителей в 2013 году составляет 3,45 Гкал/час.
Основное новое строительство в Бурашевском сельском поселении на расчетный период (до
2028 года) будет развиваться в нескольких направлениях:
1. Формирование инженерно-производственных зон на территории Бурашевского сельского
поселения. К таким зонам относятся индустриально-промышленные площадки Боровлево - 1 и
Боровлево - 2. Данные зоны предусматриваются как многопрофильные предприятия, направленные
на производство различных потребительских и промышленных товаров и материалов, потребность в
которых постоянно увеличивается.
На территории Индустриально-промышленной зоны «Боровлево-1» расположатся такие
предприятия, как: Типография ООО «ИПК Парето-Принт», Гипермаркет Cash&Carry «SELGROS»,
Торговый центр «АBС Electronics», Торговый центр «OBY», Автоцентр « NISSAN», Автоцентр
«PEUGEOT», АЗС «Промнефтегруп», Автоцентр, Автоцентр «ГЕМА».
На территории Индустриально-промышленной зоны «Боровлево-2» расположатся
промышленные предприятия: операционно-логистический комплекс «Интернет Решения», завод по
производству кофе «Paulig», завод по производству торгового оборудования «Rasec-Vostok», завод
по производству подшипников «SKF», завод по производству строительный материалов «Minerit» и
другие предприятия промышленного назначения.
2. Новое жилищное строительство в связи со значительным прогнозируемым ростом
населения (согласно Генеральному плану Бурашевского сельского поселения численность
населения в поселении увеличится с 5979
человек до
10178 человек к
2030 году) и
реализацией программы обеспечения жильем населения. Строительство жилищного фонда в
Бурашевском сельском поселении на ближайшие 10 лет представлено в Таблице 2.2.
Лист
0713-Б-69-001
33
Изм
Кол
Лист
Nдок
Подпись
Дата
Дома с
Численность населения,
Дома с центральным
Перспектива строительства нового жилья по ген. Плану
индивидуальным
тыс.человек
отоплением
развития н/п на ближайшие 10 лет
отоплением
Наименование н/п
Кол-во квартир
Общая
Кол-во квартир
Общая площадь
В домах с
В домах с
Общая
Общая
Кол-во
Кол-во
в домах с
площадь домов
в домах с
квартир в домах
индивид.
центр.
площадь
площадь
квартир
квартир
индивид.
с индивид.
центр.
с центр.
отоплением
отоплением
домов, м2
квартир, м2
отоплением
отоплением, м2
отоплением
отоплением, м2
Бурашево с
1,323
0,870
295
20700
473
32300
345
65550
0
0
Захарьино д - 1
0,124
60
4200
127
19100
0
0
Каменка д
0,059
27
1900
20
3000
0
0
Петрушино д
0,048
22
1320
7
1100
0
0
Салыгино д
0,056
25
1250
6
900
0
0
Малое Гришкино д - 1
0,006
17
1200
70
10500
0
0
Алексеевское д - 1
0,036
31
2200
176
26400
0
0
Березино д
0,531
0,085
153
11835
51
2465
31
4700
0
0
Бойково д - 1
0,010
15
1100
81
12150
0
0
Большое Гришкино д
0,050
31
2200
460
69000
0
0
Губино д - 1
0,136
63
4410
36
6840
0
0
Желнино д
0,051
35
2500
19
2900
0
0
Измайлово д
0,044
54
3800
16
2400
0
0
Лукьяново д
0,010
41
2900
555
83250
0
0
Новинки д - 1
0,010
19
1400
21
3200
0
0
Старково д
0,028
33
2400
242
36000
0
0
Сушково д
0,033
39
2800
329
49350
0
0
Цветково д
0,030
27
1900
266
39900
0
0
Шокорово д
0,010
12
900
104
15600
0
0
Андрейково д - 1
0,473
180
12600
66
9900
0
0
Белавино д
0,032
16
1200
2
300
0
0
Бирюлино д
0,017
12
900
85
16150
0
0
Боровлево д
0,030
22
1600
21
3200
0
0
Вишенки д
0,066
46
3300
55
10000
0
0
Володино д
0,068
48
3400
1089
163350
0
0
Захеево д
0,031
22
1600
166
31540
0
0
Игнатово д
0,042
41
2900
798
119700
0
0
Колесниково д
0,066
34
2450
254
38100
0
0
Красная Новь д
0,058
36
2600
510
76500
0
0
Куркино д
0,012
14
1000
29
4350
0
0
Митяево д
0,068
32
2300
297
44550
0
0
Неготино д
0,045
48
3500
328
49200
0
0
Обухово д
0,113
43
3000
295
44250
0
0
Лист
0713-Б-69-001
34
Изм
Кол
Лист
Nдок
Подпись
Дата
Садыково д - 1
0,025
24
1700
38
5700
0
0
Симоново д - 1
0,032
21
1500
41
6150
0
0
Синцово д
0,010
22
1600
9
1400
0
0
Осекино д
0,010
14
1000
6
900
0
0
Поминово д - 1
0,027
39
2800
12
1800
0
0
Греблево д
0,039
20
1400
444
66600
0
0
Кольцово д
0,064
48
3400
124
18600
0
0
Алексеевское д - 2 (Южное)
0,010
19
1400
8
1200
0
0
Вески д
0,099
52
3120
74
11100
0
0
Езвино д
0,372
137
11000
240
36000
0
0
Коробеино д
0,007
19
1300
12
1200
0
0
Лесная Поляна д
0,005
40
6500
11
1700
0
0
Маяк п
0,007
14
900
5
750
0
0
Поддубки д - 1
0,044
32
2300
56
11200
0
0
Покровское с
0,023
21
1500
176
29050
0
0
Сотцы с
0,005
4
600
40
7600
0
0
Турово д
0,063
34
2400
7
1100
0
0
Яковлево д - 1
0,011
14
600
7
1050
0
0
Ананьино д - 1
0,001
4
250
13
4900
0
0
Глездово д
0,013
21
1500
20
4000
0
0
Ильинское с
0,447
143
10000
659
98850
0
0
Ильинское с. ООО ЖСК «Слободка»
58
68102
Лели д
0,010
16
1200
504
75600
0
0
Львово д
0,002
9
650
4
600
0
0
Малое Селище д - 1
0,001
4
300
38
7600
0
0
Новенькое д - 1
0,002
6
420
14
5250
0
0
Панино д - 1
0,048
28
2000
505
75750
0
0
Пестово д
0,104
42
3000
4
600
0
0
Слободка д - 1
0,076
38
2700
507
760050
0
0
Троицкое д
0,005
7
500
13
5800
0
0
Фефелово д
0,006
20
1400
6
900
0
0
Шипулино д
0,008
24
1700
3
450
0
0
Якимцево д
0,001
6
420
14
4900
0
0
Яменское д
0,005
11
800
721
113400
0
0
Аксинькино д - 1
0,036
40
2800
5
750
0
0
Жилой комплекс в д. Вашутино (1)
27
8100
Жилой комплекс в д. Вашутино (2)
165
26000
Итого
5,334
0,955
2586
187925
524
34765
11438
2459530
58
68102
Таблица 2.2 Строительство жилья с индивидуальным и централизованным отоплением в Бурашевском сельском поселении до 2023 года
Лист
0713-Б-69-001
35
Изм
Кол
Лист
Nдок
Подпись
Дата
3000
2500
2000
общая площадь перспективной
1500
2459
,53
застройки до 2023 год, тыс.
м2
общая площадь на 2013 год, тыс.
м2
1000
500
187,
925
68,102
34,765
0
Дома с
Дома с центра
льным
индивидуал
ьным
отопление
м:
отоплени
ем:
Рис.
2.1 Перспективное ж
илищное с
троительс
тво в Бура
шевском сельском поселении
Из
Рис. 2.1 можно сдела
ть вывод о том, что новое жилищное строительство
предполаг
ается в
основном
с испол
ьзованием
индивиду
альных и
сточников
тепловой
энергии. Только
новый
жилищны
й комплек
с «Слободк
а» будет о
тапливать
ся с помощью частной котельной, котора
я будет
располож
ена на территории да
нного ком
плекса. Да
нная котел
ьная не рассматривается как ис
точник
централиз
ованного т
еплоснабж
ения.
3.Строительс
тво социал
ьно-культ
урных объ
ектов.
№№
Един
ица
Современное
Расчетный
Показа
тель
п/п
измер
ения
состояние
срок (
2030 г)
Дет
ские дошк
ольные учр
еждения – всего
ме
ст
120
4
08
Общеобразова
тельные ш
колы - все
го чел.
ме
ст
308
15
28
Бол
ьницы, пол
иклиники
- кол-во п
осещений
тыс.
чел.
18,17
35
,43
Учр
еждения к
ультуры и
искусства
- всего
ме
ст
450
5
10
Таб
лица 2.3
Прогноз
по строит
ельству со
циальных
объектов
в Бураш
евском се
льском
поселении
Все
новые
образоват
ельные
учреждени
я и ин
ые социально-культурные о
бъекты
планирую
тся с испо
льзованием индивидуальных ис
точников т
еплоснабжения.
Лист
0713-Б-69-001
36
Изм
Кол
Лист
Nдок
Подпись
Дата
Рис 2.2 Перспективное строительство в с. Бурашево
Лист
0713-Б-69-001
37
Изм
Кол
Лист
Nдок
Подпись
Дата
Рис 2.3 Перспективное строительство в д. Березино
Лист
0713-Б-69-001
38
Изм
Кол
Лист
Nдок
Подпись
Дата
3. ПЕРСПЕКТИВНЫЕ БАЛАНСЫ ТЕПЛОВОЙ МОЩНОСТИ ИСТОЧНИКОВ
ТЕПЛОВОЙ ЭНЕРГИИ И ТЕПЛОВОЙ НАГРУЗКИ.
Исходя из анализа перспективной застройки Бурашевского сельского поселения, можно
сделать вывод, что суммарная нагрузка потребителей от котельной «Бурашево» в течение
расчетного срока не изменится.
Суммарные перспективные тепловые нагрузки от котельной «Бурашево» представлены в
Таблице 3.1
№
Нагрузка потребителя,
Наименование потребителя
п/п
Гкал/час
1
население с.Бурашево
0,13
2
Бурашевская СШ
0,12
3
Бурашевский детский сад
0,11
4
Культурно-досуговый центр Бурашево
0,03
Местная религиозная организация
5
православный Приход Покровской
0,01
церкви с.Бурашево
6
Почта России
0,00
7
Ремонтно-эксплуатационное управление
0,17
8
ТСЖ "52-55"
0,62
ГКУЗ "Областная клиническая
9
психиатрическая больница №1 им. М.П.
1,47
Литвинова"
10
Славянка
0,41
11
ИТОГО по всем потребителя
3,08
Таблица 3.1 Перспективные тепловые нагрузки от котельной «Бурашево»
Перспективные тепловые нагрузки от котельной «Березино» также не изменятся в течение
расчетного срока
№
Адрес дома
Нагрузка
на
п/п
отопление здания,
Гкал/час
1
Дер. Березино, ул. Центральная, д. 4
0,041
2
Дер. Березино, ул. Центральная, д. 5
0,041
Дер. Березино, ул. Центральная, д. 6
0,147
3
4
Мастерские, гаражи
0,098
5
Здание ДК
0,036
6
ИТОГО по всем потребителям
0,363
Таблица 3.2 Перспективные тепловые нагрузки от котельной «Березино»
Таблицы
3.1 и
3.2 показывают, что мощности котельных хватит для покрытия
перспективных тепловых нагрузок, дефицит тепловой мощности к 2028 году не возникнет.
Насосное оборудование котельных, пропускная способность тепловых сетей будут способны
обеспечить нормативный гидравлический режим существующих и перспективных потребителей
тепла до 2028 г.
Лист
0713-Б-69-001
39
Изм
Кол
Лист
Nдок
Подпись
Дата
4. ПЕРСПЕКТИВНЫЕ БАЛАНСЫ ПРОИЗВОДИТЕЛЬНОСТИ
ВОДОПОДГОТОВИТЕЛЬНЫХ УСТАНОВОК И МАКСИМАЛЬНОГО
ПОТРЕБЛЕНИЯ ТЕПЛОНОСИТЕЛЯ ТЕПЛОПОТРЕБЛЯЮЩИМИ
УСТАНОВКАМИ ПОТРЕБИТЕЛЕЙ, В ТОМ ЧИСЛЕ В АВАРИЙНЫХ
РЕЖИМАХ
Мощности существующих водоподготовительных установок достаточно для осуществления
максимального водопотребления котельных. Для бесперебойной работы необходимо проводить
планово-предупредительные и капитальные ремонты оборудования с заменой изношенных узлов на
новые.
5. ПРЕДЛОЖЕНИЯ ПО СТРОИТЕЛЬСТВУ, РЕКОНСТРУКЦИИ И
ТЕХНИЧЕСКОМУ ПЕРЕВООРУЖЕНИЮ ИСТОЧНИКОВ ТЕПЛОВОЙ
ЭНЕРГИИ
В настоящем проекте рассматриваются два варианта развития теплоснабжения в
Бурашевском сельском поселении.
Вариант 1.
В первом варианте развития предполагаются следующие действия:
1) Существующего резерва тепловой мощности действующих котельных Бурашевского
сельского поселения достаточно для покрытия перспективного спроса на тепловую
энергию до 2028 года. Проблемой является износ оборудования котельных «Бурашево» и
«Березино», поэтому возможным вариантом решения является частичная замена
основного оборудования котельной «Бурашево» и строительство новой котельной в
деревне «Березино» (взамен существующей котельной).
2) Вновь возводимый жилой фонд в населенных пунктах поселения необходимо
предусматривать с индивидуальными источниками тепла.
3) Проектируемые объекты сферы образования, культуры и искусства будут подключаться к
индивидуальным источникам теплоснабжения согласно выдаваемым эксплуатирующей
организацией техническим условиям по разработанным проектам.
4) Обеспечение возможности работы котельных на резервном топливе.
5) В соответствии с ФЗ № 261 от 23 ноября 2009 года «Об энергосбережении и о
повышении энергетической эффективности и о внесении изменений в отдельные
законодательные
акты
Российской
Федерации»,
провести
обязательные
энергетические обследования центральных котельных на территории сельского
поселения.
Вариант 2.
Второй вариант предполагает осуществление следующих мероприятий:
1) Частичная замена основного оборудования котельной «Бурашево».
2) Закрытие котельной «Березино» и перевод потребителей на индивидуальное отопление.
3) Вновь возводимый жилой фонд в населенных пунктах поселения необходимо
предусматривать с индивидуальными источниками тепла.
4) Проектируемые объекты сферы образования, культуры и искусства будут подключаться к
индивидуальным источникам теплоснабжения согласно выдаваемым эксплуатирующей
организацией техническим условиям по разработанным проектам.
5) Обеспечение возможности работы котельной «Бурашево» на резервном топливе.
6) В соответствии с ФЗ № 261 от 23 ноября 2009 года «Об энергосбережении и о
повышении энергетической эффективности и о внесении изменений в отдельные
законодательные акты Российской Федерации», провести обязательное энергетическое
обследование котельной «Бурашево» на территории сельского поселения.
Лист
0713-Б-69-001
40
Изм
Кол
Лист
Nдок
Подпись
Дата
6. ПРЕДЛОЖЕНИЯ ПО СТРОИТЕЛЬСТВУ И РЕКОНСТРУКЦИИ
ТЕПЛОВЫХ СЕТЕЙ И СООРУЖЕНИЙ НА НИХ
Для Варианта 1 необходимо осуществление следующих мероприятий по реконструкции
теплосетей:
1) Плановая замена ветхих и изношенных сетей в с. Бурашево, д. Березино.
Тепловые сети села Бурашево находятся в изношенном состоянии, наиболее ветхими
являются сети к жилым домам №5а, 8, 8а, 9, 52, 53, 54, 55. Состояние теплосетей, качество
изоляции труб оказывают существенное влияние на потери тепла от котельных, поэтому данные
мероприятия по замене тепловых сетей являются первоочередными.
Перио
Диаметр
Длина
Примечание
д
трубы, мм
участков, м
До
57
405
Ремонт
2017
89
75
теплосетей,
замена
года
159
304
изоляции
159
352
Ремонт
2018 -
теплосетей,
замена
2023
76
153
изоляции
Строительство
2023
-
новых теплосетей не
2018
предполагается
Таблица 6.1 Мероприятия по реконструкции и капитальному строительству тепловых сетей в
селе Бурашево. Вариант 1
В деревне Березино некоторые участки теплосети нуждаются в ремонте и замене изоляции
Период
Диаметр
Длина
Примечание
трубы
участков, м
Ремонт теплосетей,
До 2017 года
200
272
замена изоляции
Ремонт теплосетей,
2018 - 2023
200
134
замена изоляции
Строительство новых
2023 - 2018
теплосетей не
предполагается
Таблица 6.2 Мероприятия по реконструкции и капитальному строительству тепловых сетей в
деревне Березино. Вариант 1
2) Для уменьшения потерь тепловой энергии в тепловых сетях необходимо заменить по
дефектным участкам при производстве капитального ремонта тепловую изоляцию
трубопроводов из стеклопластика и рубероида на тепловую изоляцию из
пенополиуретана.
3) В соответствии с ФЗ № 261 от 23 ноября 2009 года «Об энергосбережении и о
повышении энергетической эффективности и о внесении изменений в отдельные
законодательные акты Российской Федерации», провести обязательные энергетические
обследования тепловых сетей на территории Бурашевского сельского поселения.
Вариант 2 предполагает следующие мероприятия:
1) Плановая замена ветхих и изношенных сетей в с. Бурашево (Таблица 6.1)
2) Для уменьшения потерь тепловой энергии в тепловых сетях от котельной «Бурашево»
необходимо заменить по дефектным участкам при производстве капитального ремонта
тепловую изоляцию трубопроводов из стеклопластика и рубероида на тепловую
изоляцию из пенополиуретана.
3) В соответствии с ФЗ № 261 от 23 ноября 2009 года «Об энергосбережении и о
повышении энергетической эффективности и о внесении изменений в отдельные
Лист
0713-Б-69-001
41
Изм
Кол
Лист
Nдок
Подпись
Дата
законодательные акты Российской Федерации», провести обязательные энергетические
обследования тепловых сетей на территории Бурашевского сельского поселения.
7. ПЕРСПЕКТИВНЫЕ ТОПЛИВНЫЕ БАЛАНСЫ
Реализация мероприятий по ремонту котельных позволит уменьшить удельный расход
топлива и приблизить его к паспортным значениям.
Основное
Рекомендуемое
Текущий
Перспективный
топливо
резервное
расход
расход
топливо
удельного
удельного
топлива,
топлива,
кг/Гкал
кг/Гкал
Котельная
Природный
Мазут
222,9
160,6
«Бурашево»
газ
Котельная
Природный
Мазут
227,6
166,9
«Березино»
газ
Таблица 7 Перспективные топливные балансы
На котельной «Бурашево» установлены котлы ДКВР 10-13, которые позволяют работать как
на природном газе, так и на мазуте. Конструкция котельной «Березино» не предусматривает
использование резервного топлива, поэтому необходима установка нового оборудования на
котельной в деревне «Березино»
8. ОЦЕНКА НАДЕЖНОСТИ ТЕПЛОСНАБЖЕНИЯ
Проанализировав текущее состояние теплохозяйства Бурашевского сельского поселения:
котлов, вспомогательного оборудования, водоподготовительных установок, технического
состояния и качества теплотрасс, источников водоснабжения, учитывая отсутствие аварийных
отключений потребителей, можно сделать вывод, что надежность теплоснабжения Бурашевского
сельского поселения является удовлетворительной.
Тем не менее, стоит отметить, что основное оборудование на котельных «Бурашево» и
Березино - устаревшее, требующее ремонта. Часть трубопроводов системы теплоснабжения -
ветхие, подлежащие замене. Некачественная изоляция тепловых труб является причиной очень
высоких тепловых потерь в теплосетях от котельных.
9. ОБОСНОВАНИЕ ИНВЕСТИЦИЙ В СТРОИТЕЛЬСТВО,
РЕКОНСТРУКЦИЮ И ТЕХНИЧЕСКОЕ ПЕРЕВООРУЖЕНИЕ
Расчет необходимых инвестиций в строительство, реконструкцию и техническое перевооружение
источников теплоснабжения и тепловых сетей выполнен по сборнику Государственных
укрупненных сметных нормативов цены строительства НЦС 81-02-13-2012.
Стоимость источников и тепловых сетей взята из анализа удельной стоимости ввода аналогичных
котельных и строительства тепловых сетей.
Вариант 1
В Таблице
9.1 отображены инвестиции в мероприятия по реконструкции и строительству
источников теплоснабжения для Варианта 1 в Бурашевском сельском поселении.
№
Сумма
Объем финансирования,
Мероприятие
Примечание
п/п
капиталовложений,
тыс. руб
Лист
0713-Б-69-001
42
Изм
Кол
Лист
Nдок
Подпись
Дата
тыс р
2013-
2018-
2023-
2017
2022
2027
Замена
Установка новых
устаревшего
1
котлов ДКВР 10-
оборудования на
9200
9200
13
(3 шт) взамен
котельной
существующих
«Бурашево»
Строительство
Блочно-модульная
2
новой котельной в
7720
7720
котельная 0,8 Мвт
деревне Березино
Проведение
энергетического
3
600
600
обследования
котельных
17520
8320
9200
Таблица
9.1 Инвестиции в мероприятия по реконструкции и строительству источников
теплоснабжения для Варианта 1.
Инвестиции в строительство и ремонт тепловых сетей (Вариант 1) в Бурашевском сельском
поселении представлены в Таблице 9.2
Период
Диаметр трубы,
Длина
Сумма,
Примечание
мм
участков, м
тыс руб
57
405
7695
Ремонт теплосетей, замена
89
75
1425
изоляции
159
544
11891
До 2017
Проведение
года
энергетического
1250
обследования
участков
теплосетей
159
352
7690
2018
-
Ремонт теплосетей, замена
76
153
2907
2023
изоляции
200
134
2929
Строительство
новых
2023 - 2018
теплосетей
не
предполагается
ВСЕГО
35787
Таблица 9.2 Инвестиции в мероприятия по реконструкции и строительству тепловых сетей для
Варианта 1
Объем финансирования, тыс. руб
Сумма
№
Мероприятие
капиталовложений,
п/п
2013-2017
2018-2022
2023-2027
тыс р
1
Источники
17520
8320
9200
-
2
Тепловые сети
35787
22261
13526
-
53307
30581
22726
-
Таблица 9.3 Сводная таблица по Варианту 1
Вариант 2
В Таблице 9.4 отображены инвестиции в мероприятия по реконструкции и строительству
источников теплоснабжения для Варианта 2 в Бурашевском сельском поселении.
Лист
0713-Б-69-001
43
Изм
Кол
Лист
Nдок
Подпись
Дата
Объем финансирования,
Сумма
№
тыс. руб.
Мероприятие
капиталовложений,
Примечание
п/п
2013-
2018-
2023-
тыс. р.
2017
2022
2027
Замена
Установка новых
устаревшего
1
котлов ДКВР 10-13
оборудования на
9200
9200
(3
шт) взамен
котельной
существующих
«Бурашево»
Строительство
Теплогенераторные
источников
установки
для
2
индивидуального
1180
1180
отопления жилых
теплоснабжения в
домов №4,5,6
дер. Березино
Проведение
энергетического
3
350
350
обследования
котельных
10730
1530
9200
Таблица
9.4 Инвестиции в мероприятия по реконструкции и строительству источников
теплоснабжения для Варианта 2.
Инвестиции в строительство и ремонт тепловых сетей (Вариант 2) в Бурашевском сельском
поселении представлены в Таблице 9.5
Период
Диаметр трубы,
Длина
Сумма,
Примечание
мм
участков, м
тыс руб
57
405
7695
Ремонт теплосетей, замена
89
75
1425
изоляции
До 2017
159
304
6644
года
Проведение
энергетического
800
обследования
участков
теплосетей
2018
-
159
352
7690
Ремонт теплосетей, замена
2023
76
153
2907
изоляции
Строительство
новых
2023 - 2018
теплосетей не предполагается
ВСЕГО
27161
Таблица 9.5 Инвестиции в мероприятия по реконструкции и строительству тепловых сетей для
Варианта 2
Сумма
Объем финансирования, тыс. руб
№
Мероприятие
капиталовложений,
2013-2017
2018-2022
2023-2027
п/п
тыс р
1
Источники
10730
1530
9200
-
2
Тепловые сети
27161
16564
10597
-
37891
18094
19797
-
Таблица 9.6 Сводная таблица по Варианту 2
Лист
0713-Б-69-001
44
Изм
Кол
Лист
Nдок
Подпись
Дата
30581
22726
19797
18094
Вариант 1
Вариант 2
2013-2017
2018-2022
2023-2027
Рис. 9.1 Сравнение капиталовложения по Вариантам 1 и 2
Из рисунка 9.1 можно сделать вывод, что Вариант 2 (закрытие существующей котельной в
деревне Березино и перевод жилых домов на индивидуальные источники отопления) является более
выгодным, чем Вариант 1. При этом капиталовложения в обоих вариантах запланированы на
расчетный срок до 2022 года, и в Варианте 2 капиталовложения распределены на два периода более
равномерно.
10. ОБОСНОВАНИЕ ПРЕДЛОЖЕНИЯ ПО ОПРЕДЕЛЕНИЮ ЕДИНОЙ
ТЕПЛОСНАБЖАЮЩЕЙ ОРГАНИЗАЦИИ
Решение по установлению единой теплоснабжающей организации осуществляется на
основании критериев определения единой теплоснабжающей организации, установленных в
правилах организации теплоснабжения, утверждаемых Правительством Российской Федерации.
В соответствии со статьей 2 пунктом 28 Федерального закона 190 «О теплоснабжении»:
«Единая теплоснабжающая организация в системе теплоснабжения (далее
-
единая
теплоснабжающая организация) - теплоснабжающая организация, которая определяется в схеме
теплоснабжения федеральным органом исполнительной власти, уполномоченным Правительством
Российской Федерации на реализацию государственной политики в сфере теплоснабжения (далее -
федеральный орган исполнительной власти, уполномоченный на реализацию государственной
политики в сфере теплоснабжения), или органом местного самоуправления на основании критериев
и в порядке, которые установлены правилами организации теплоснабжения, утвержденными
Правительством Российской Федерации».
В соответствии со статьей 6 пунктом 6 Федерального закона 190 «О теплоснабжении»:
«К полномочиям органов местного самоуправления поселений, городских округов по
организации теплоснабжения на соответствующих территориях относится утверждение схем
теплоснабжения поселений, городских округов с численностью населения менее пятисот тысяч
человек, в том числе определение единой теплоснабжающей организации»
Предложения по установлению единой теплоснабжающей организации осуществляются на
основании критериев определения единой теплоснабжающей организации, установленных в
правилах организации теплоснабжения, утверждаемых Правительством Российской Федерации.
Предлагается использовать для этого нижеследующий раздел проекта Постановления
Правительства Российской Федерации «Об утверждении правил организации теплоснабжения»,
предложенный к утверждению Правительством Российской Федерации в соответствии со статьей 4
пунктом 1 ФЗ-190 «О теплоснабжении»:
Критерии и порядок определения единой теплоснабжающей организации:
Лист
0713-Б-69-001
45
Изм
Кол
Лист
Nдок
Подпись
Дата
1. Статус единой теплоснабжающей организации присваивается органом местного
самоуправления или федеральным органом исполнительной власти (далее - уполномоченные
органы) при утверждении схемы теплоснабжения поселения, городского округа, а в случае смены
единой теплоснабжающей организации - при актуализации схемы теплоснабжения.
2. В проекте схемы теплоснабжения должны быть определены границы зон деятельности
единой теплоснабжающей организации (организаций). Границы зоны (зон) деятельности единой
теплоснабжающей организации (организаций) определяются границами системы теплоснабжения, в
отношении которой присваивается соответствующий статус. В случае, если на территории
поселения, городского округа существуют несколько систем теплоснабжения, уполномоченные
органы вправе:
-определить единую теплоснабжающую организацию (организации) в каждой из систем
теплоснабжения, расположенных в границах поселения, городского округа;
-определить на несколько систем теплоснабжения единую теплоснабжающую организацию,
если такая организация владеет на праве собственности или ином законном основании источниками
тепловой энергии и (или) тепловыми сетями в каждой из систем теплоснабжения, входящей в зону
её деятельности.
3. Для присвоения статуса единой теплоснабжающей организации впервые на территории
поселения, городского округа, лица, владеющие на праве собственности или ином законном
основании источниками тепловой энергии и (или) тепловыми сетями на территории поселения,
городского округа вправе подать в течение одного месяца с даты размещения на сайте поселения,
городского округа, города федерального значения проекта схемы теплоснабжения в орган местного
самоуправления заявки на присвоение статуса единой теплоснабжающей организации с указанием
зоны деятельности, в которой указанные лица планируют исполнять функции единой
теплоснабжающей организации. Орган местного самоуправления обязан разместить сведения о
принятых заявках на сайте поселения, городского округа.
4. В случае, если в отношении одной зоны деятельности единой теплоснабжающей
организации подана одна заявка от лица, владеющего на праве собственности или ином законном
основании источниками тепловой энергии и (или) тепловыми сетями в соответствующей системе
теплоснабжения, то статус единой теплоснабжающей организации присваивается указанному лицу.
В случае, если в отношении одной зоны деятельности единой теплоснабжающей организации
подано несколько заявок от лиц, владеющих на праве собственности или ином законном основании
источниками тепловой энергии и (или) тепловыми сетями в соответствующей системе
теплоснабжения, орган местного самоуправления присваивает статус единой теплоснабжающей
организации в соответствии с критериями настоящих Правил.
5. Критериями определения единой теплоснабжающей организации являются:
1) владение на праве собственности или ином законном основании источниками тепловой
энергии с наибольшей совокупной установленной тепловой мощностью в границах зоны
деятельности единой теплоснабжающей организации или тепловыми сетями, к которым
непосредственно подключены источники тепловой энергии с наибольшей совокупной
установленной тепловой мощностью в границах зоны деятельности единой теплоснабжающей
организации;
2) размер уставного (складочного) капитала хозяйственного товарищества или общества,
уставного фонда унитарного предприятия должен быть не менее остаточной балансовой стоимости
источников тепловой энергии и тепловых сетей, которыми указанная организация владеет на праве
собственности или ином законном основании в границах зоны деятельности единой
теплоснабжающей организации. Размер уставного капитала и остаточная балансовая стоимость
имущества определяются по данным бухгалтерской отчетности на последнюю отчетную дату перед
подачей заявки на присвоение статуса единой теплоснабжающей организации.
6. В случае если в отношении одной зоны деятельности единой теплоснабжающей
организации подано более одной заявки на присвоение соответствующего статуса от лиц,
соответствующих критериям, установленным настоящими Правилами, статус единой
теплоснабжающей организации присваивается организации, способной в лучшей мере обеспечить
надежность теплоснабжения в соответствующей системе теплоснабжения. Способность обеспечить
надежность теплоснабжения определяется наличием у организации технических возможностей и
квалифицированного персонала по наладке, мониторингу, диспетчеризации, переключениям и
оперативному управлению гидравлическими режимами, и обосновывается в схеме теплоснабжения.
Лист
0713-Б-69-001
46
Изм
Кол
Лист
Nдок
Подпись
Дата
7. В случае если в отношении зоны деятельности единой теплоснабжающей организации не
подано ни одной заявки на присвоение соответствующего статуса, статус единой теплоснабжающей
организации присваивается организации, владеющей в соответствующей зоне деятельности
источниками тепловой энергии и (или) тепловыми сетями, и соответствующей критериям
настоящих Правил.
8. Единая теплоснабжающая организация при осуществлении своей деятельности обязана:
а) заключать и надлежаще исполнять договоры теплоснабжения со всеми обратившимися к
ней потребителями тепловой энергии в своей зоне деятельности;
б) осуществлять мониторинг реализации схемы теплоснабжения и подавать в орган,
утвердивший схему теплоснабжения, отчеты о реализации, включая предложения по актуализации
схемы теплоснабжения;
в) надлежащим образом исполнять обязательства перед иными теплоснабжающими и
теплосетевыми организациями в зоне своей деятельности;
г) осуществлять контроль режимов потребления тепловой энергии в зоне своей
деятельности.
В настоящее время МУП «ЖКС Бурашево» отвечает требованиям критериев по определению
единой теплоснабжающей организации зоне централизованного теплоснабжения Бурашевского
сельского поселения.
Лист
0713-Б-69-001
47
Изм
Кол
Лист
Nдок
Подпись
Дата
