С-Терра Клиент-М. Руководство администратора

Содержание

1. Комплект поставки

1.1. Комплект поставки «Программного комплекса С-Терра

Клиент-Мª, исполнения класса защиты КС1

1.2. Комплект поставки «Программного комплекса С-Терра

Клиент-Мª, исполнения класса защиты КС2

2. Требования к программно-аппаратным средствам

3. Назначение и функции Продукта

4. Особенности работы Продукта исполнения класса защиты

КС2

4.1. Функционирование кнопок устройства при работе модуля

доверенной загрузки

4.2. Ведение журнала событий модулем доверенной загрузки

4.3. Поведение при аварийном завершении работы модуля

доверенной загрузки

5. Инсталляция «Программного комплекса С-Терра Клиент-Мª

5.1. Контроль целостности дистрибутива

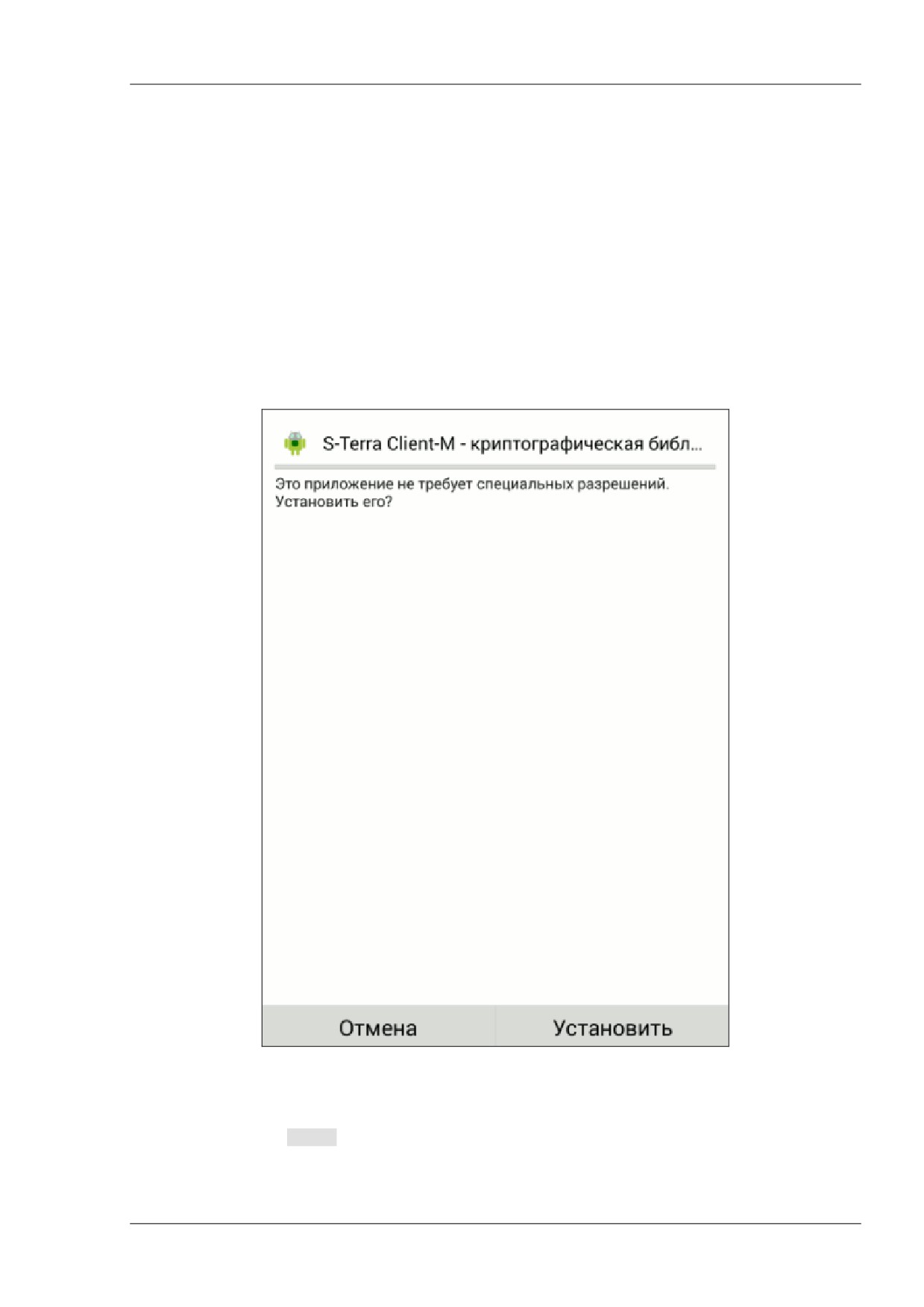

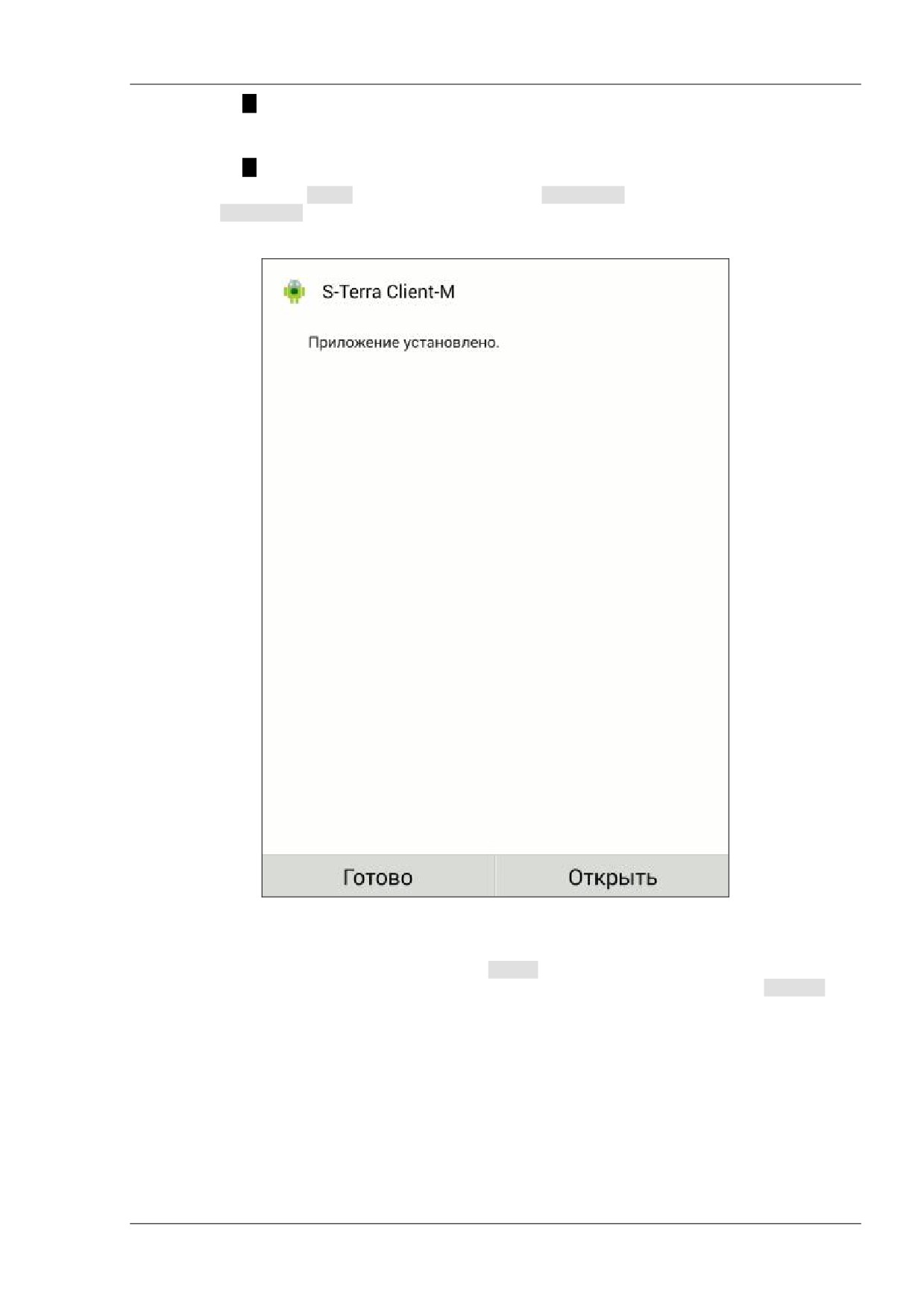

5.2. Инсталляция «С-Терра Клиент-Мª

6. Инициализация S-Terra Client-M при первом запуске

7. Описание интерфейса «Программного комплекса С-Терра

Клиент-Мª

7.1. Регистрация пользователя

7.1.1. Интерактивный режим логина в Продукт

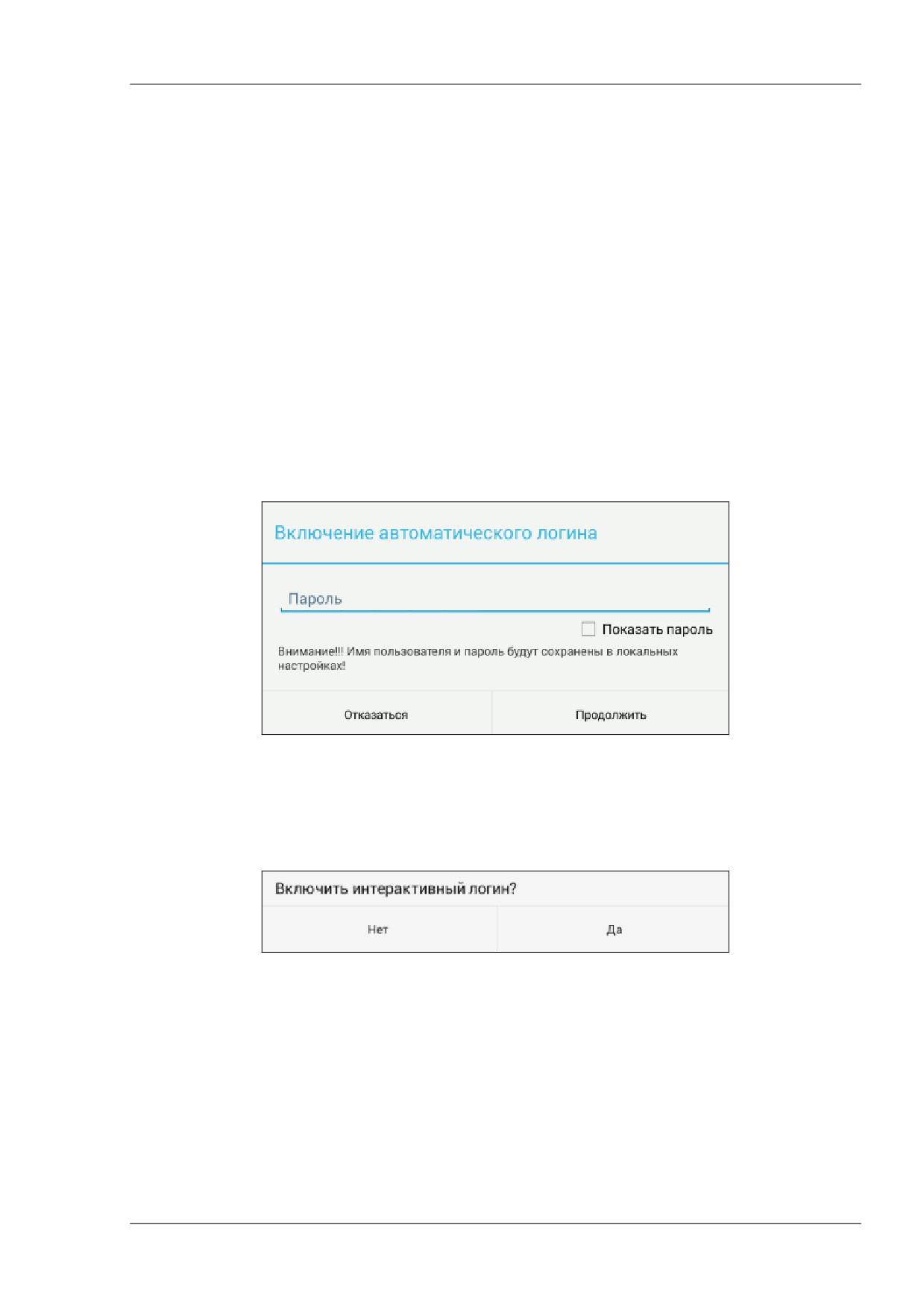

7.1.2. Автоматический режим логина в Продукт

7.2. Главная форма

7.2.1. Меню главной формы

7.2.2. Элементы интерфейса главной формы

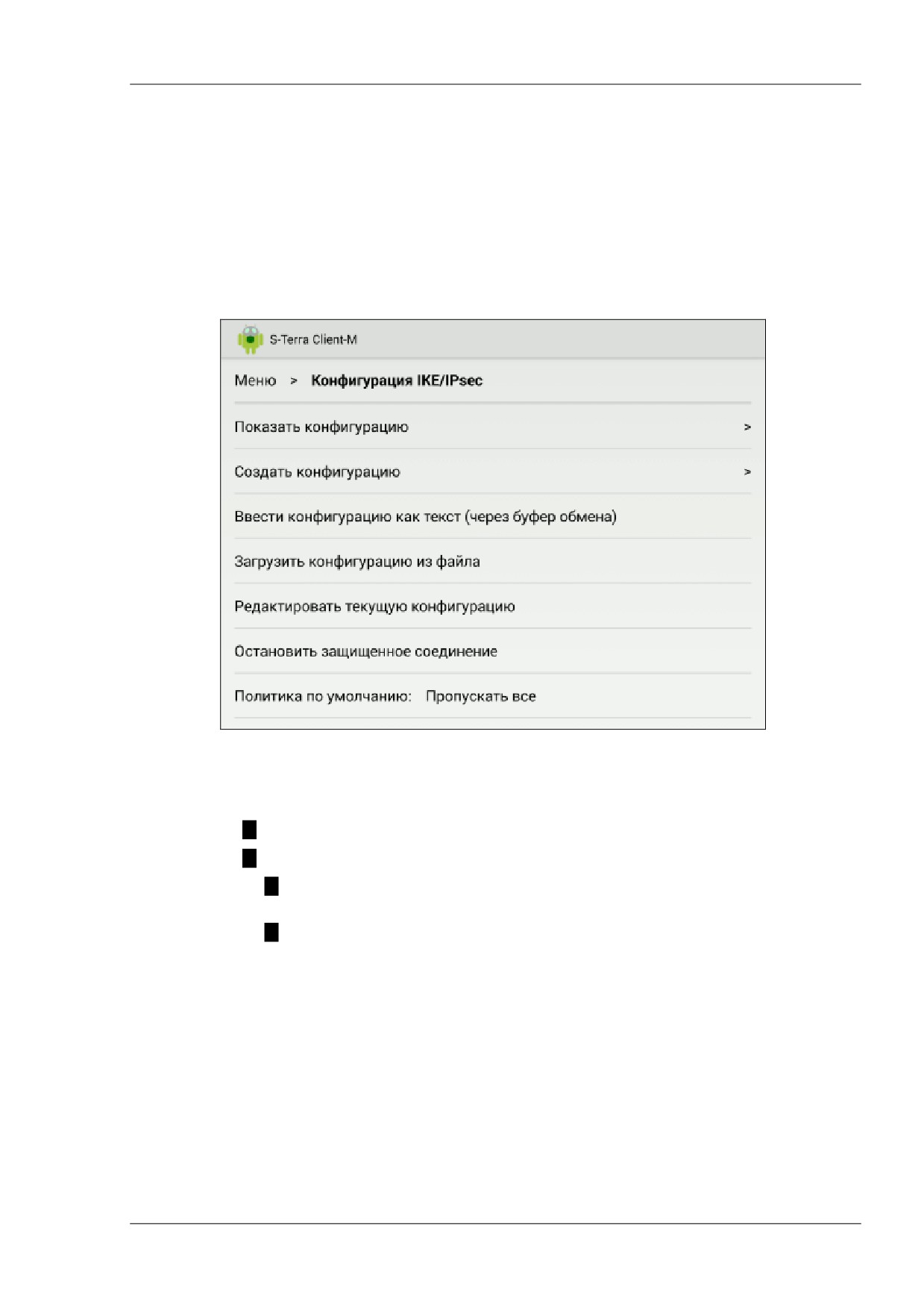

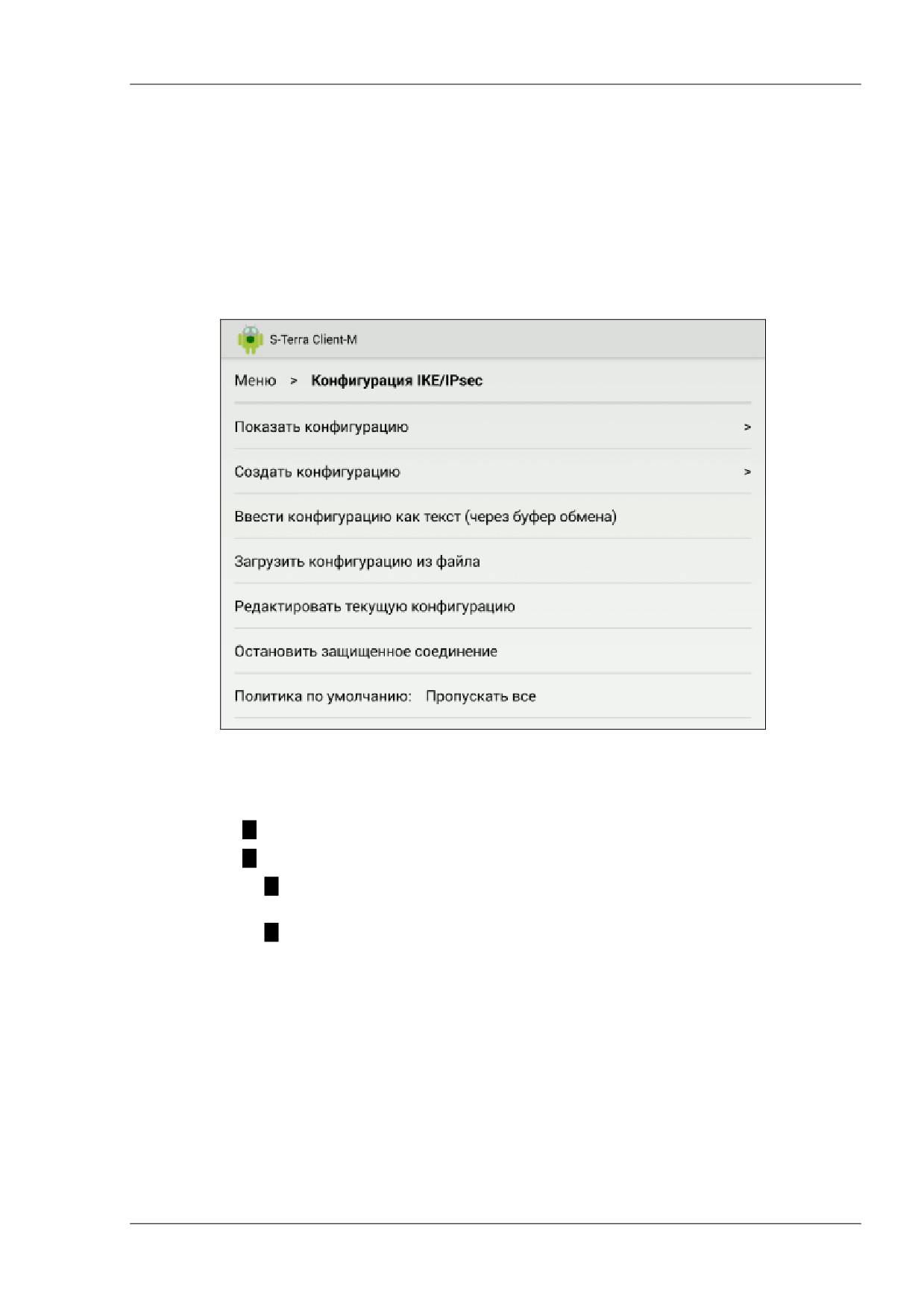

7.3. Конфигурация IKE/IPsec

7.3.1. Показать конфигурацию

7.3.2. Создать конфигурацию

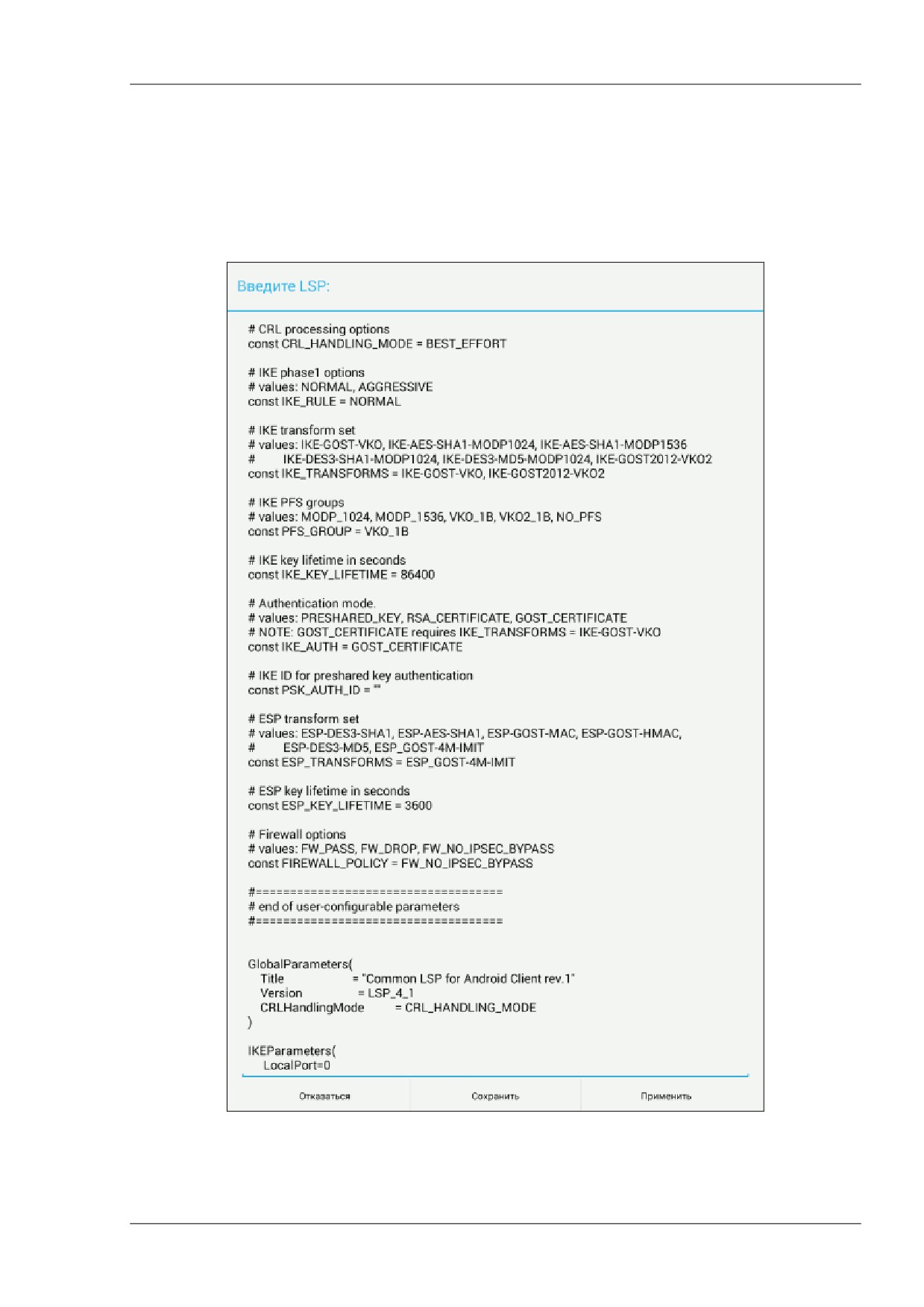

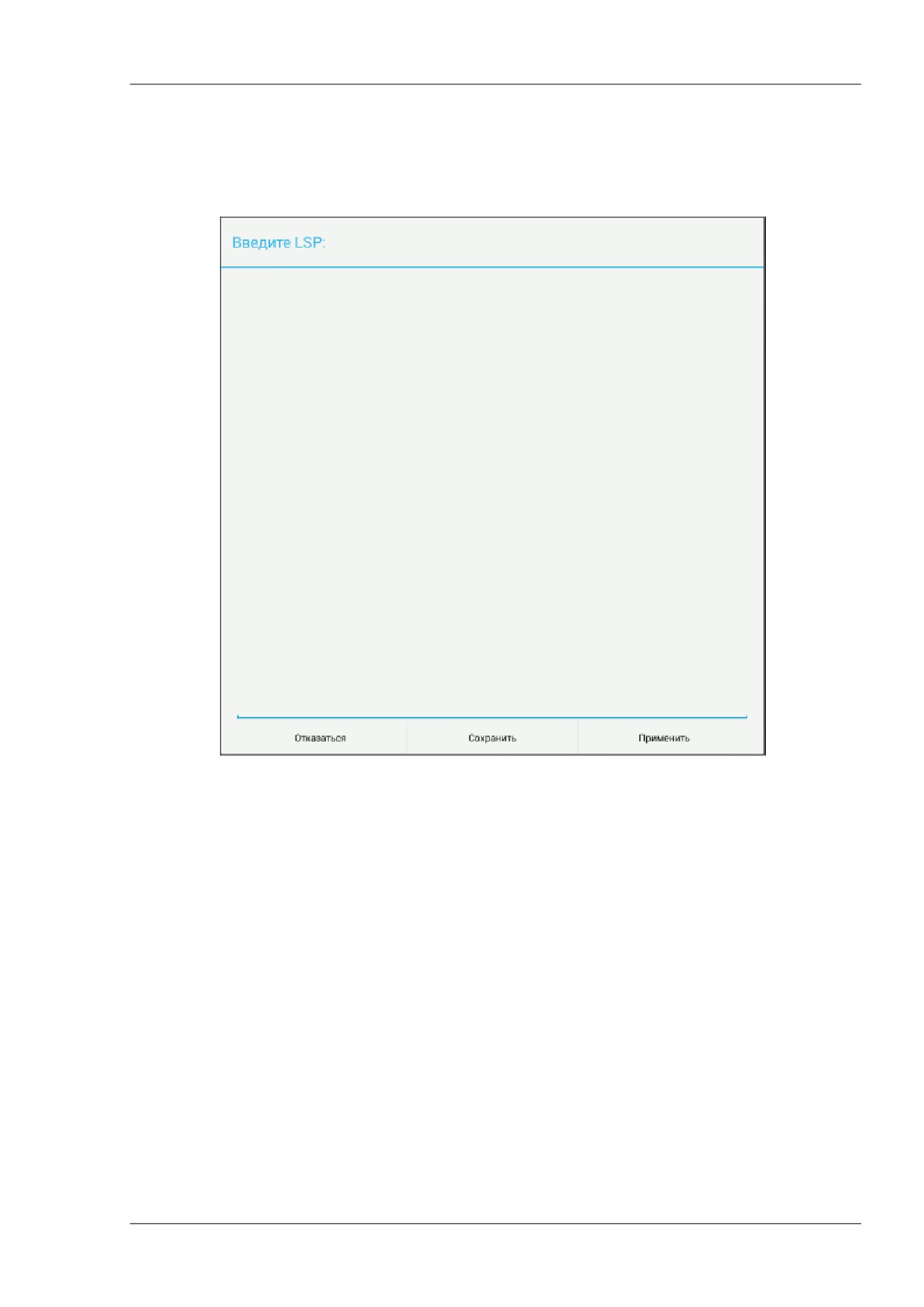

7.3.3. Ввести конфигурацию как текст

7.3.4. Загрузить конфигурацию из файла

7.3.5. Редактировать текущую конфигурацию

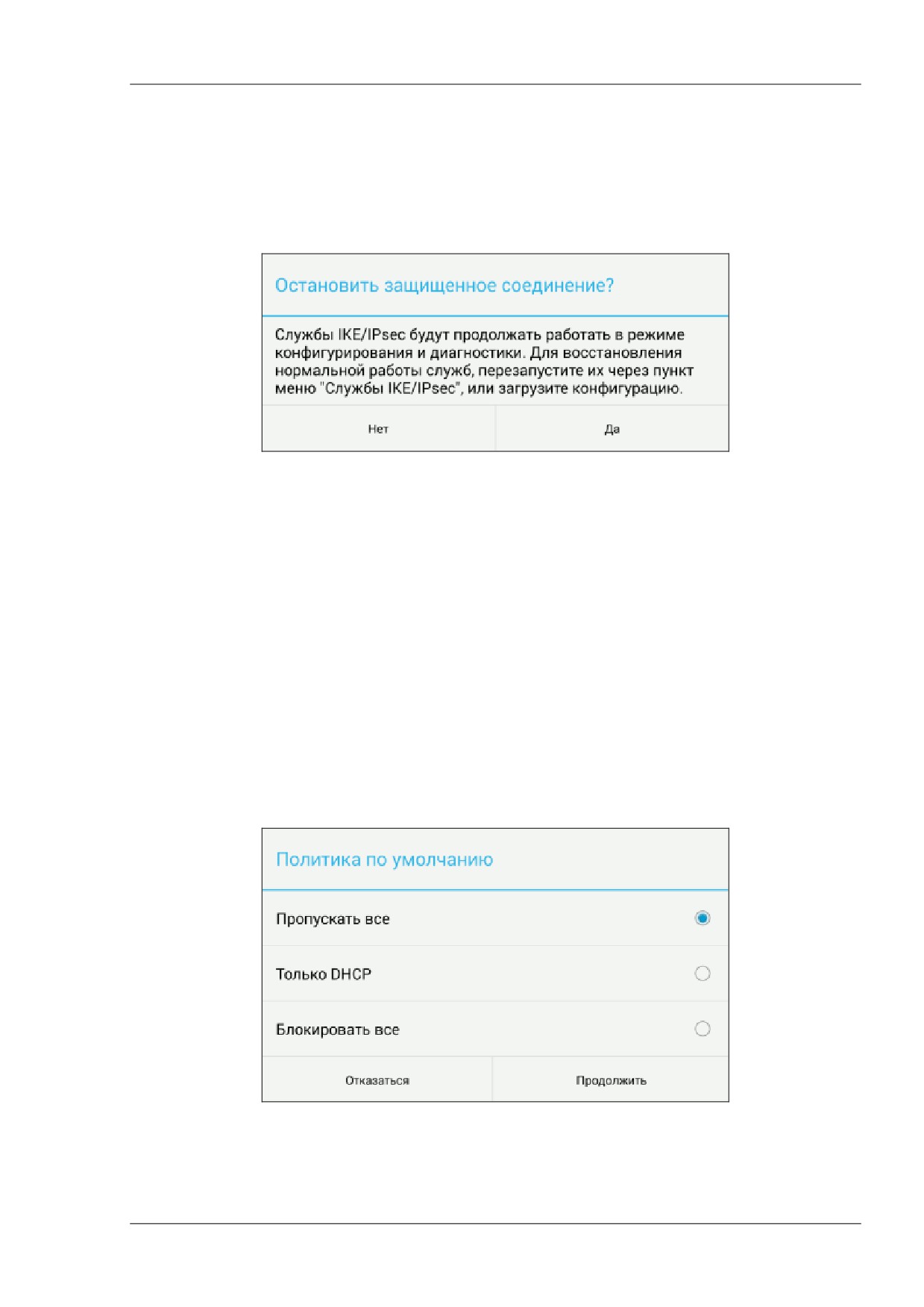

7.3.6. Остановить защищенное соединение

7.3.7. Политика по умолчанию

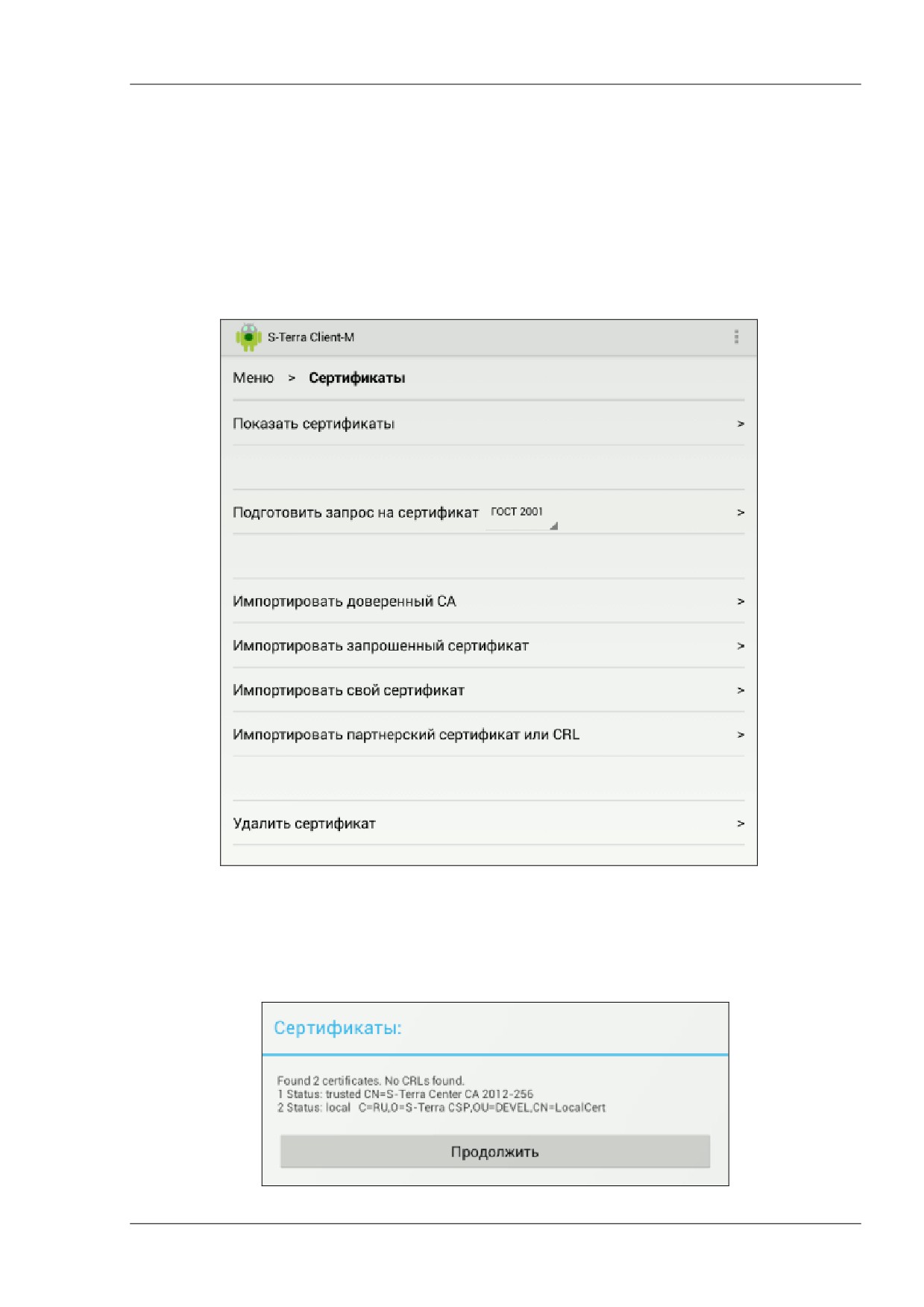

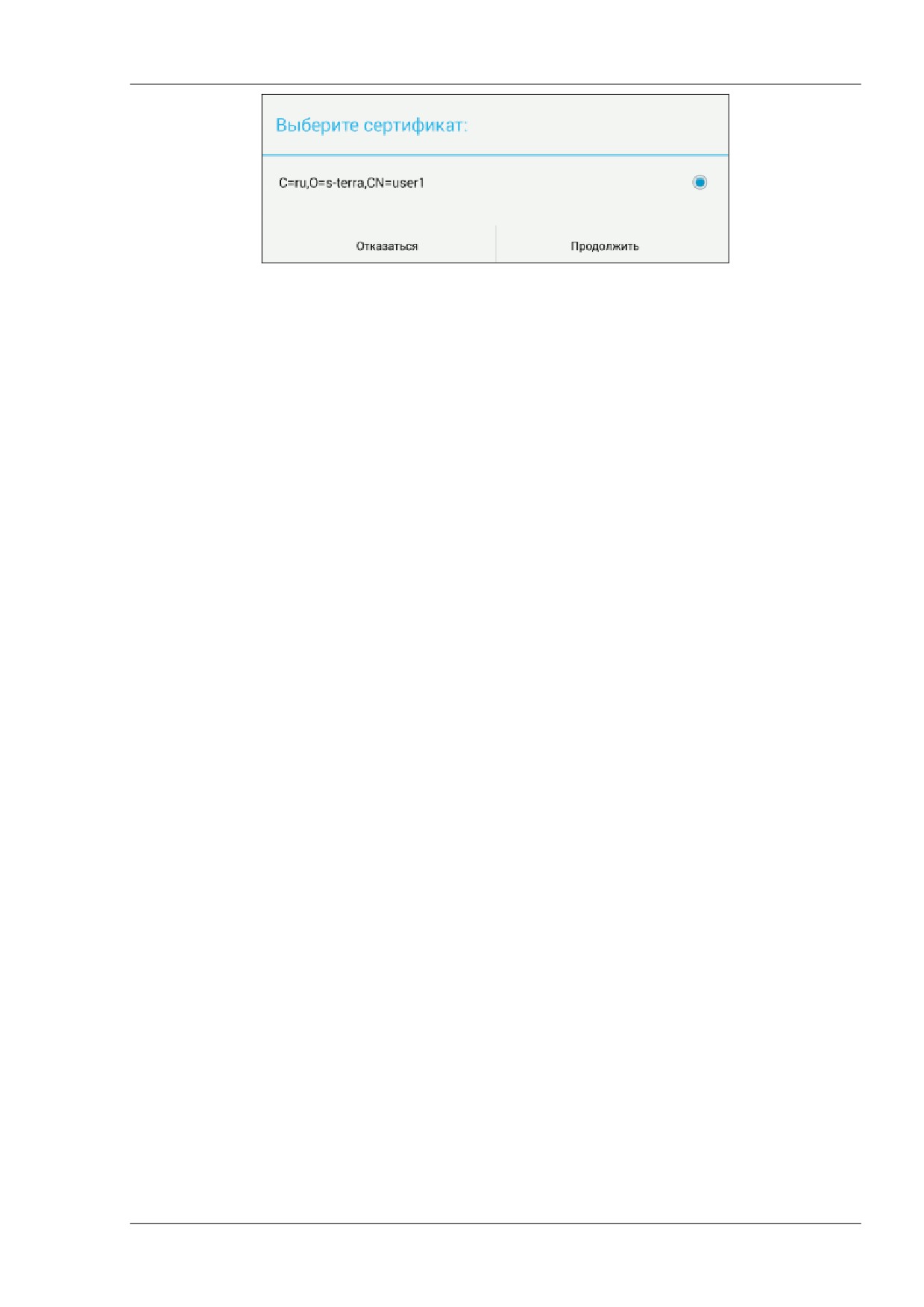

7.4. Сертификаты

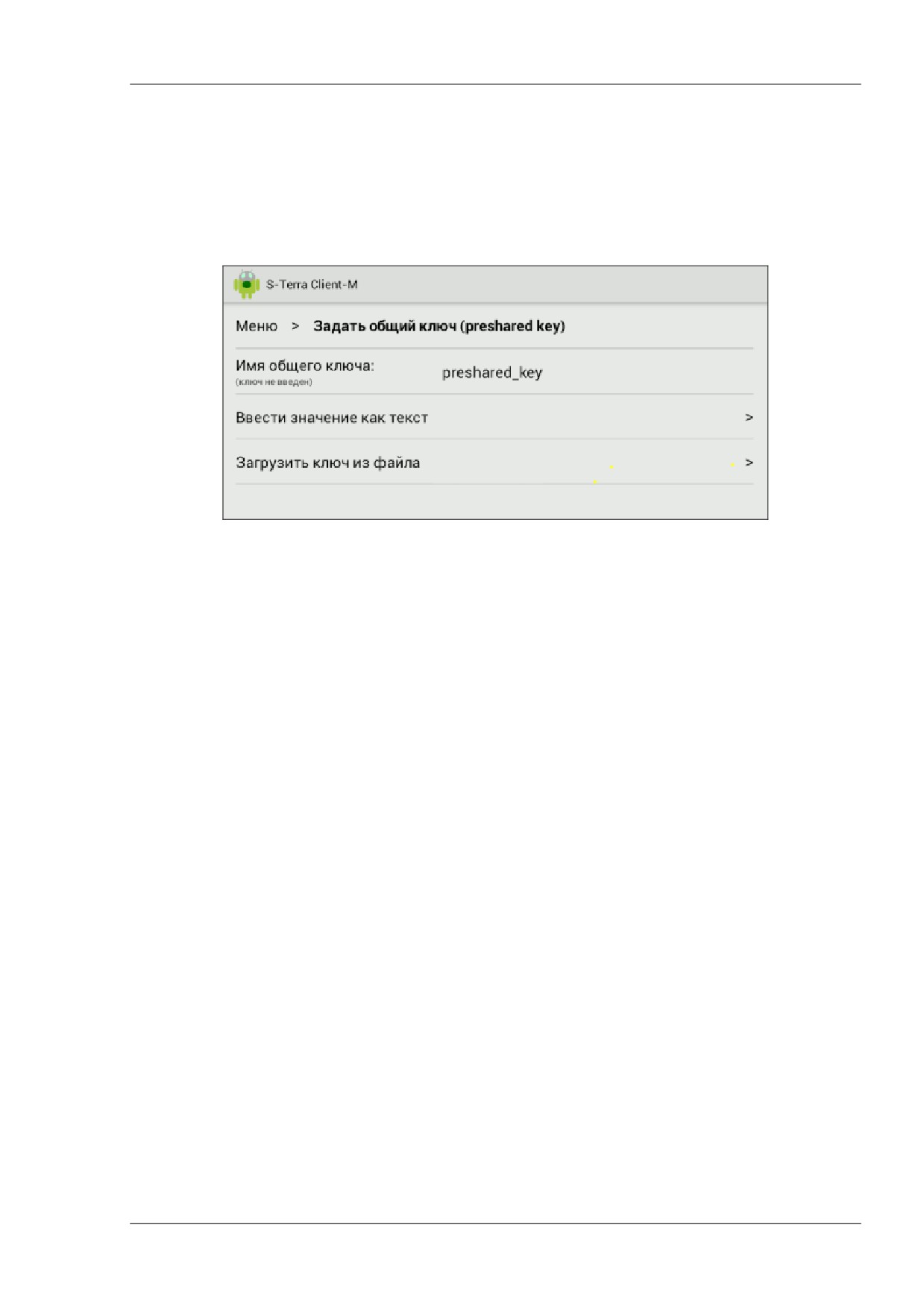

7.5. Задать общий ключ (preshared key)

S-Terra Client-M

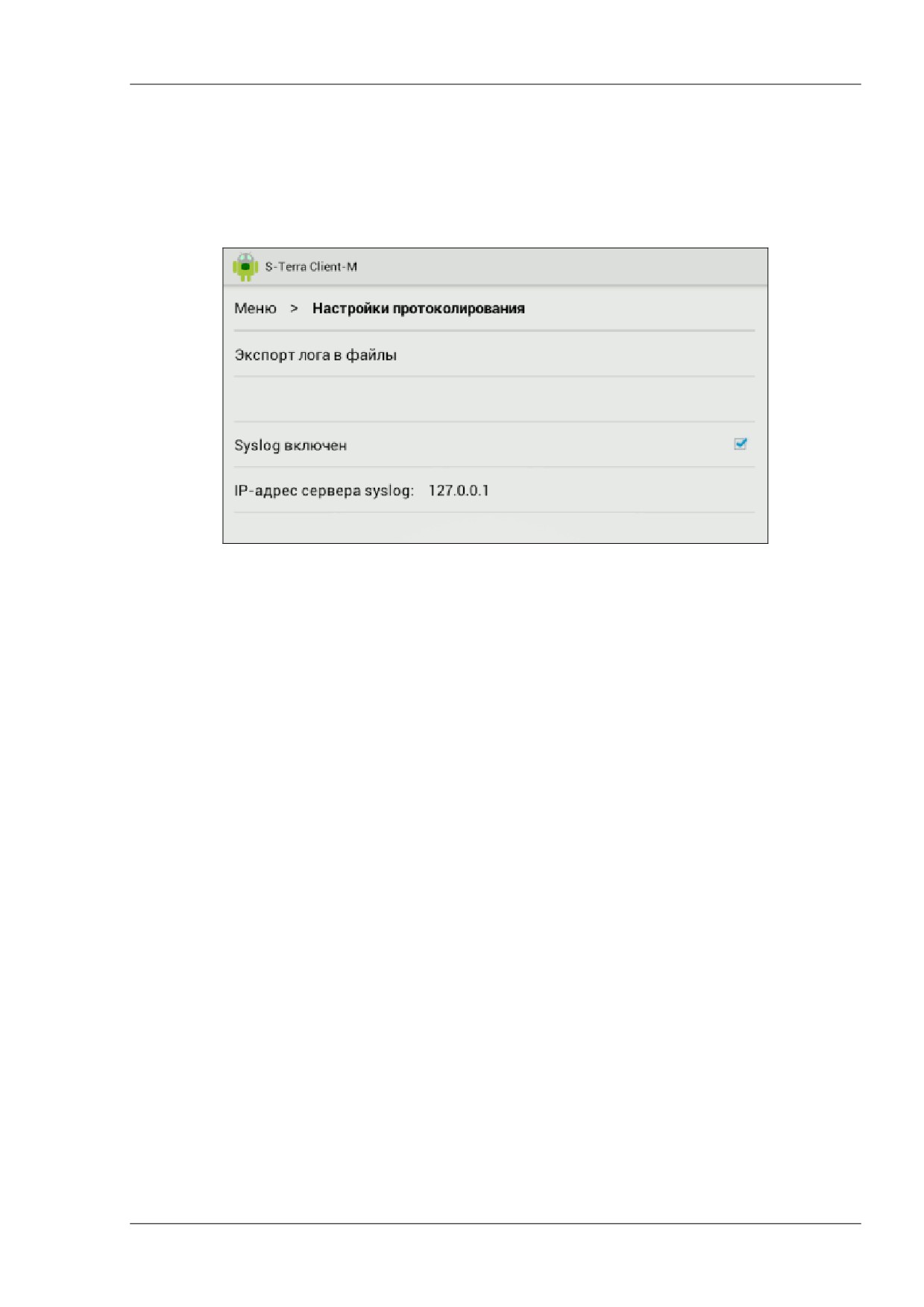

7.6. Настройки протоколирования

8. Деинсталляция «Программного комплекса С-Терра Клиент-Мª42

9. Замечания по использованию «С-Терра Клиент-Мª

10. Приложение

10.1. Получение сертификата пользователя и CA-сертификата

10.2. Создание контейнера с ключевой парой на токене

10.3. Настройка «С-Терра Клиент-Мª с использованием

конфигурационного файла

10.4. Особенности настройки шлюза при работе с «Программным

комплексом С-Терра Клиент-Мª

10.5. Сообщения об ошибках

10.6. Состояние служб IKE/IPsec

S-Terra Client-M

Комплект поставки

1.1. Комплект поставки «Программного

комплекса С-Терра Клиент-Мª, исполнения

класса защиты КС1

В комплект поставки «Программного комплекса С-Терра Клиент-Мª, исполнения

класса защиты КС1 входит компакт-диск, на котором находятся:

Каталог APK

Каталог Samsung - содержит дистрибутив «С-Терра Клиент-Мª для

мобильных устройств Samsung (Samsung Galaxy S5, Samsung Galaxy S 5

Mini, Samsung Galaxy Tab 10.1, Samsung Galaxy Note 4):

s_terra_clientm_ecp-4.1.14905.apk - криптографическая библиотека ГОСТ,

ap_s_terra_clientm_s_4.1.14905.apk - основное архивное исполняемое

приложение, подписанное производителем устройства,

файл hashes.

Каталог Yotaphone - содержит дистрибутив «С-Терра Клиент-Мª для

мобильных устройств YotaPhone, YotaPhone 2:

s_terra_clientm_y-4.1.14905_common_2.apk - архивное исполняемое

приложение, подписанное производителем устройства,

файл hashes.

Каталог Others - содержит дистрибутив «С-Терра Клиент-Мª для мобильных

устройств, работающих под работающих ОС Android 4.x, кроме

перечисленных выше:

s_terra_clientm-4.1.14905.apk - архивное исполняемое приложение,

файл hashes.

stverify - утилита для проверки целостности дистрибутива.

Каталог Documentation:

«Программный комплекс С-Терра Клиент-М. Руководство администратораª -

STerra_ClientM_AdminGuide.pdf,

«Программный комплекс С-Терра Клиент-М. Руководство администратора.

Создание конфигурационного файлаª - Lsp.pdf,

«Программно-аппаратный комплекс С-Терра VPN. Версия 4.1. Правила

пользованияª - Rules-ST.pdf,

«Программно-аппаратный комплекс С-Терра VPN. Версия 4.1. Формулярª.

(ФСБ России) - Formular_FSB.pdf.

В печатном виде поставляются:

Копия сертификата соответствия ФСБ России.

Лицензия на использование «Программного комплекса С-Терра Клиент-М.

Версия 4.1ª.

S-Terra Client-M

1.2. Комплект поставки «Программного

комплекса С-Терра Клиент-Мª, исполнения

класса защиты КС2

В комплект поставки «Программного комплекса С-Терра Клиент-Мª, исполнения

класса защиты КС2 входит:

Мобильное устройство (Samsung Galaxy Note 4 или YotaPhone 2), работающее

под управлением ОС Android, с предустановленным продуктом «С-Терра

Клиент-Мª (исполняемое приложение подписано производителем устройства).

Компакт-диск, содержащий:

Каталог Documentation:

«Программный комплекс С-Терра Клиент-М. Руководство

администратораª - STerra_ClientM_AdminGuide.pdf,

«Программный комплекс С-Терра Клиент-М. Руководство администратора.

Создание конфигурационного файлаª - Lsp.pdf,

«Программно-аппаратный комплекс С-Терра VPN. Версия 4.1. Правила

пользованияª - Rules-ST.pdf,

«Программно-аппаратный комплекс С-Терра VPN. Версия 4.1. Формулярª.

(ФСБ России) - Formular_FSB.pdf.

В печатном виде поставляются:

Копия сертификата соответствия ФСБ России.

Лицензия на использование «Программного комплекса С-Терра Клиент-М.

Версия 4.1ª.

S-Terra Client-M

Назначение и функции Продукта

Продукт «Программный комплекс С-Терра Клиент-Мª (далее Продукт S-Terra Client-M,

Продукт, S-Terra Client-M, С-Терра Клиент-М) предназначен для создания защищенных

VPN соединений между устройством, на котором он установлен, и другими

взаимодействующими с ним доверенными шлюзами VPN и доверенными клиентами

VPN.

Продукт S-Terra Client-M выполняет следующие функции:

обеспечивает защиту трафика на уровне шифрования сетевых пакетов по

протоколам IPsec ESP;

поддерживает метод аутентификации сторон с использованием

предопределенных ключей или электронной цифровой подписи в рамках

протокола IKE;

поддерживает формат сертификатов публичных ключей X.509 версии 3.0;

выполняет генерацию данных аудита и вывод на удаленный или локальный

syslog-сервер;

обеспечивает регулируемую стойкость защиты трафика.

S-Terra Client-M осуществляет защиту трафика протоколов семейства TCP/IP в рамках

международных стандартов IKE/IPsec:

Security Architecture for the Internet Protocol - RFC2401,

IP Encapsulating Security Payload (ESP) - RFC2406,

Internet Security Association and Key Management Protocol (ISAKMP) - RFC2408,

The Internet Key Exchange (IKE) - RFC2409,

The Internet IP Security Domain of Interpretation for ISAKMP (DOI) - RFC2407.

Продукт S-Terra Client-M использует встроенную криптографическую библиотеку,

разработанную компанией «С-Терра СиЭсПиª, которая реализуeт российские

криптографические алгоритмы:

ГОСТ 28147-89 - шифрование/расшифрование данных,

ГОСТ Р 34.11-94, ГОСТ Р 34.11-2012 - алгоритм хэширования,

ГОСТ Р 34.10-2001, ГОСТ Р 34.10-2012 - формирование и проверка электронно-

цифровой подписи (ЭЦП),

VKO GOST R 34.10-2001, VKO GOST R 34.10-2012 (256 бит) - выработка общего

сессионного ключа,

а также генерацию случайных чисел.

Продукт S-Terra Client-M работает не только с криптоалгоритмами ГОСТ, но и с

международными криптоалгоритмами.

Графический интерфейс S-Terra Client-M представлен как в русском, так и английском

варианте и зависит от выбранной настройки мобильного устройства.

Пример сценария, описывающего построение VPN туннеля между шлюзом

безопасности S-Terra Gate и мобильным клиентом S-Terra Client-M, можно

посмотреть на сайте http://www.s-terra.com в разделе «Решения - Типовые сценарии

применения продуктов S-Terraª

(http://www.s-terra.com/images/Scenarios/text/ver_4_1_scn_1_22.pdf).

S-Terra Client-M

Особенности работы Продукта

исполнения класса защиты КС2

«Программный комплекс С-Терра Клиент-Мª, исполнения класса защиты КС2

включает в себя модуль доверенной загрузки, проверяющий целостность файлов по

заранее заданному списку при старте ОС Android. Целостность контролируется путём

вычисления значения хэш-функции (по алгоритму ГОСТ Р 34.11-2012 с размером хэша

256 бит) и сравнения результата вычисления с записанным в файле эталоном.

Модуль доверенной загрузки может работать в двух режимах, отличающихся реакцией

на нарушения, обнаруженные при контроле целостности. В обоих случаях будет

выдано сообщение об ошибке, далее:

при нестрогом режиме пользователю предлагается выбор - выключить

устройство либо продолжить загрузку ОС Android;

при строгом режиме загрузка ОС Android блокируется, и устройство можно

только выключить.

Если ошибок при контроле целостности обнаружено не будет, то произойдет

автоматическая загрузка ОС Android.

Пользователь может заказать установку необходимого режима работы для модуля

доверенной загрузки при покупке «Программного комплекса С-Терра Клиент-Мª.

Режим задаётся в конфигурационном файле st_boot_module.cfg. Конфигурационный

файл может быть расположен либо в памяти устройства /internal_media_st/S-

Terra/st_boot_module.cfg), либо на внешней microsd карте (/external_media_st/S-

Terra/st_boot_module.cfg).

При работе модуля доверенной загрузки, на экране устройства отображается

следующая информация:

графический логотип S-Terra;

название продукта и номер версии исполняемого файла модуля доверенной

загрузки;

текущая выполняемая операция;

подсказка о назначении кнопок устройства (подробнее описание приведено

ниже);

подробные сведения о контроле целостности;

итоговый результат контроля целостности.

4.1. Функционирование кнопок устройства при

работе модуля доверенной загрузки

Назначение кнопок устройства во время работы модуля доверенной загрузки:

Home - загрузить ОС Android при успешном контроле целостности, либо при

любом результате контроля целостности при нестрогом режиме работы модуля

доверенной загрузки.

При строгом режиме работы модуля доверенной загрузки при обнаружении

нарушения целостности, нажатие на кнопку Home игнорируется, и дальнейшая

загрузка ОС Android блокируется.

На устройстве Galaxy Tab 10.1 отсутствует кнопка Home, вместо нее

используется двойное нажатие на кнопку Power (Double Power).

S-Terra Client-M

Power - выключить устройство.

Volume Up / Volume Down - войти в режим подробного просмотра информации о

проверке целостности файлов. Последующее нажатие осуществляет переход на

одно более раннее/позднее сообщение в подробном режиме.

Нажатия кнопок запоминаются программой. Однако соответствующее действие может

быть осуществлено не сразу (например, при длительной проверке контрольных сумм

файлов, ожидаемое действие на нажатие кнопки - продолжение загрузки,

выключение, переход в подробный режим - будет осуществлено только после

завершения проверки всех файлов).

Назначение кнопок устройства при успешном завершении контроля целостности

(доступны в течение 5 секунд после завершения проверки, далее автоматически

загрузится ОС Android):

Volume Up / Volume Down -переход в подробный режим просмотра информации

о проверке целостности файлов.

Power / Home / Double Power (только для Galaxy Tab 10.1 и YotaPhone 2) -

продолжить загрузку ОС Android.

4.2. Ведение журнала событий модулем

доверенной загрузки

При работе модуля доверенной загрузки ведётся протоколирование событий и ошибок

в файл /system/st_boot_module.log. При наличии внешней microsd-карты, данный файл

копируется в /external_media_st/S-Terra/st_boot_module.log, при её отсутствии - в

/internal_media_st/S-Terra/st_boot_module.log.

В журнал событий записывается следующая информация:

версия исполняемого файла модуля доверенной загрузки,

дата и время запуска,

техническая информация об устройстве (тип, размер экрана),

какой конфигурационный файл использован (местоположение файла),

режим работы модуля доверенной загрузки,

список проверяемых файлов с результатом проверки,

сообщения об ошибках.

Максимальный размер файла - 32 мегабайта. При переполнении файла удаляются

самые старые записи.

4.3. Поведение при аварийном завершении

работы модуля доверенной загрузки

В случае непредвиденной ошибки и аварийного завершения работы модуля

доверенной загрузки, устройство будет принудительно выключено через 3 секунды.

При этом на устройствах с цветным светодиодом будут последовательно гореть

синий, зелёный и красный цвета. На устройствах без цветного светодиода дважды

загорится светодиод фотовспышки.

Также в файл /system/st_boot_module.log будет записан статус выхода (exit code)

модуля доверенной загрузки.

S-Terra Client-M

Инсталляция «Программного

комплекса С-Терра Клиент-Мª

В случае поставки «Программного комплекса С-Терра Клиент-Мª, исполнения класса

защиты КС2, программный комплекс уже предустановлен на мобильном устройстве.

Поэтому сразу перейдите к разделу «Инициализация S-Terra Client-M при первом

запускеª.

5.1. Контроль целостности дистрибутива

Перед инсталляцией «Программного комплекса С-Терра Клиент-Мª можно убедиться

в целостности дистрибутивов, используя утилиту stverify, размещенную на

поставляемом диске.

Для вычисления контрольной суммы дистрибутива, скопируйте дистрибутив и утилиту

на компьютер и выполните команду (указав путь к файлу), например:

stverify -mk s_terra_clientm-4.1.14905.apk

Полученное значение сравните с эталонным значением контрольной суммы,

записанным в файл hashes из состава дистрибутива, который содержит строки вида:

<hash> <file_name>,

где

<hash> - эталонное значение контрольной суммы

<file_name> - имя файла, для которого подсчитана контрольная сумма.

Для вычисления контрольной суммы для файла дистрибутива и автоматического

сравнения с эталонным значением выполните команду (указав путь к файлу),

например:

stverify s_terra_clientm-4.1.14905.apk hash_from_file,

где

hash_from_file - эталонное значение контрольной суммы для файла s_terra_clientm-

4.1.14905.apk, скопированное из файла hashes.

S-Terra Client-M

5.2. Инсталляция «С-Терра Клиент-Мª

Доставьте на мобильное устройство файлы с дистрибутивом «С-Терра Клиент-Мª.

На мобильном устройстве выберите предложение Настройки -> Приложения и

разрешите установку приложений из неизвестных источников.

Для устройств Samsung и YotaPhone установка «Программного комплекса С-Терра

Клиент-Мª будет немного отличаться, так как в комплект поставки для Samsung кроме

основного apk-пакета входит криптографическая библиотека, которая должна быть

установлена раньше основного пакета.

Для устройств Samsung сначала установите криптографическую библиотеку -

s_terra_clientm_ecp-4.1.14905.apk. Установка этого приложения не требует

специальных разрешений (Рисунок 1). Версия криптографической библиотеки должна

точно совпадать с версией основного пакета.

Рисунок 1

Появится сообщение, что приложение установлено. Для завершения установки

нажмите Готово.

Затем выполните установку приложения ap_s_terra_clientm_s-4.1.14905.apk (для

устройств Samsung) или s_terra_clientm_y-4.1.14905_common_2.apk (для устройств

YotaPhone).

S-Terra Client-M

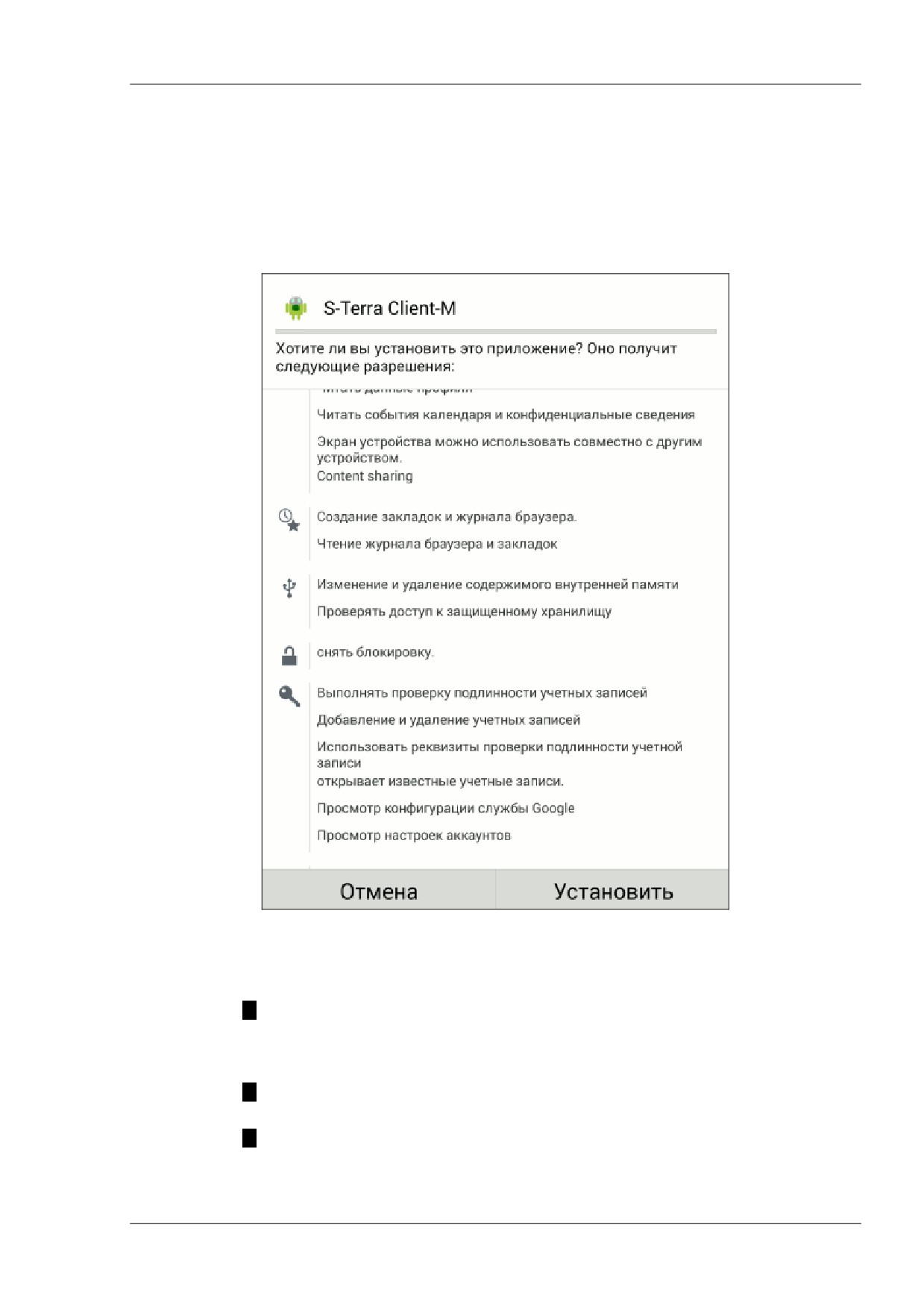

При установке этих приложений запрашивается длинный список требуемых

разрешений. Среди них встречаются достаточно специфичные, связанные с платными

услугами, отсылкой SMS, доступом к телефонной книге, запросом местоположения

пользователя и т.п. (Рисунок 2). Этот список связан с особенностью работы системных

приложений в среде Android. Выдается список не только тех разрешений, которые

требуются непосредственно для работы «Программного комплекса С-Терра Клиент-

Мª, а выдается суммарный список разрешений, необходимый для всех системных

приложений, установленных на данный момент на устройстве.

Рисунок 2

Реально продукту необходимы следующие разрешения:

WRITE_EXTERNAL_STORAGE - изменение или удаление содержимого SD-

карты (на SD-карте может создаваться каталог S-Terra, где могут сохраняться и

читаться файлы с локальной политикой безопасности, сертификатными

запросами, лицензией на продукт и т.п.).

INTERNET - неограниченный доступ в интернет (для установления защищенного

соединения).

BIND_VPN_SERVICE - проверка доступа к защищенному хранилищу (в

реальности речь идет о возможности создания виртуального сетевого

интерфейса (только с явного разрешения пользователя), который необходим

для установления защищенного соединения).

S-Terra Client-M

RECEIVE_BOOT_COMPLETED - для выполнения действий на старте системы:

загрузки политики безопасности по умолчанию и запуска утилиты, следящей за

правилами firewall продукта.

NET_ADMIN и SAMSUNG_MODIFY_IPTABLES - для управления firewall.

Нажимайте Далее, пока не появится кнопка Установить. После нажатия кнопки

Установить, выполнится установка S-Terra Client-M (Рисунок 3).

Рисунок 3

Для завершения установки нажмите Готово, в этом случае дальнейшая инициализация

Продукта будет выполнена при первом запуске приложения, или нажмите Открыть,

чтобы сразу запустить S-Terra Client-M после завершения установки.

S-Terra Client-M

Инициализация S-Terra Client-M при

первом запуске

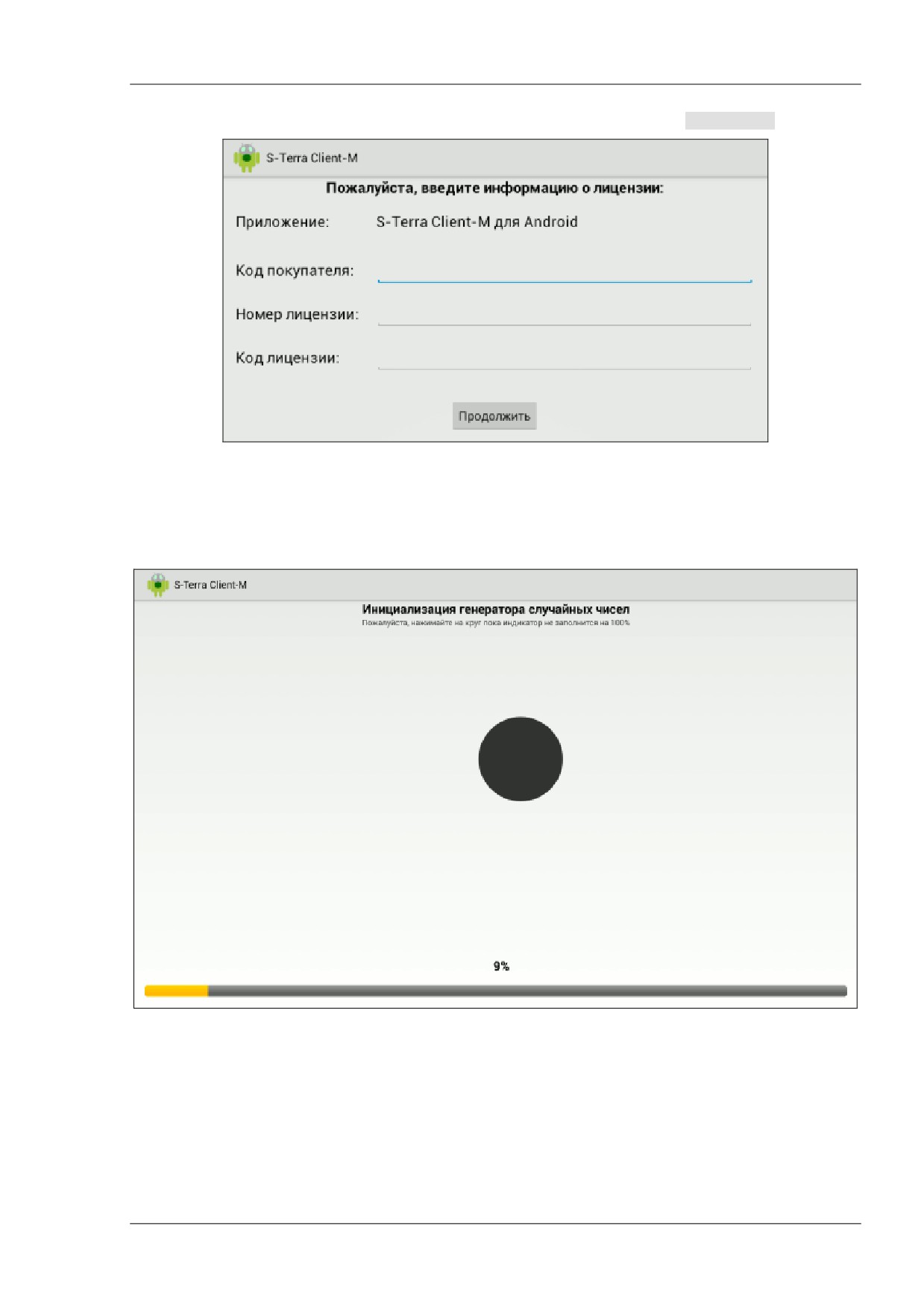

При первом запуске S-Terra Client-M будет выполнена «биологическаяª

инициализация генератора случайных чисел, а также запрошена дополнительная

информация из лицензии на Продукт, которую нужно взять из лицензии на

использование «Программного комплекса С-Терра Клиент-Мª, входящей в печатном

виде в комплект поставки.

Примечание: иногда удобнее заранее подготовить файл с лицензионной

информацией agent.lic, тогда при инициализации S-Terra Client-M необходимые

данные будут автоматически получены из этого файла.

Пример файла agent.lic (недопустимы пробелы между названием поля, знаком “=” и

значением поля):

[license]

CustomerCode=test

ProductCode=CLIENTM

LicenseNumber=1

LicenseCode=1234567890AACDDF

Файл agent.lic должен быть размещен в папке S-Terra, вложенной в Android External

Storage Directory. Путь к Android External Storage Directory строго не

регламентируется, но на практике обычно бывает /sdcard/S-Terra либо

/mnt/sdcard/S-Terra.

Под термином "External Storage" понимается диск, который будет доступен как

внешнее хранилище для компьютера, если к нему подключить, например,

мобильное устройство по USB, работающее под управлением ОС Android.

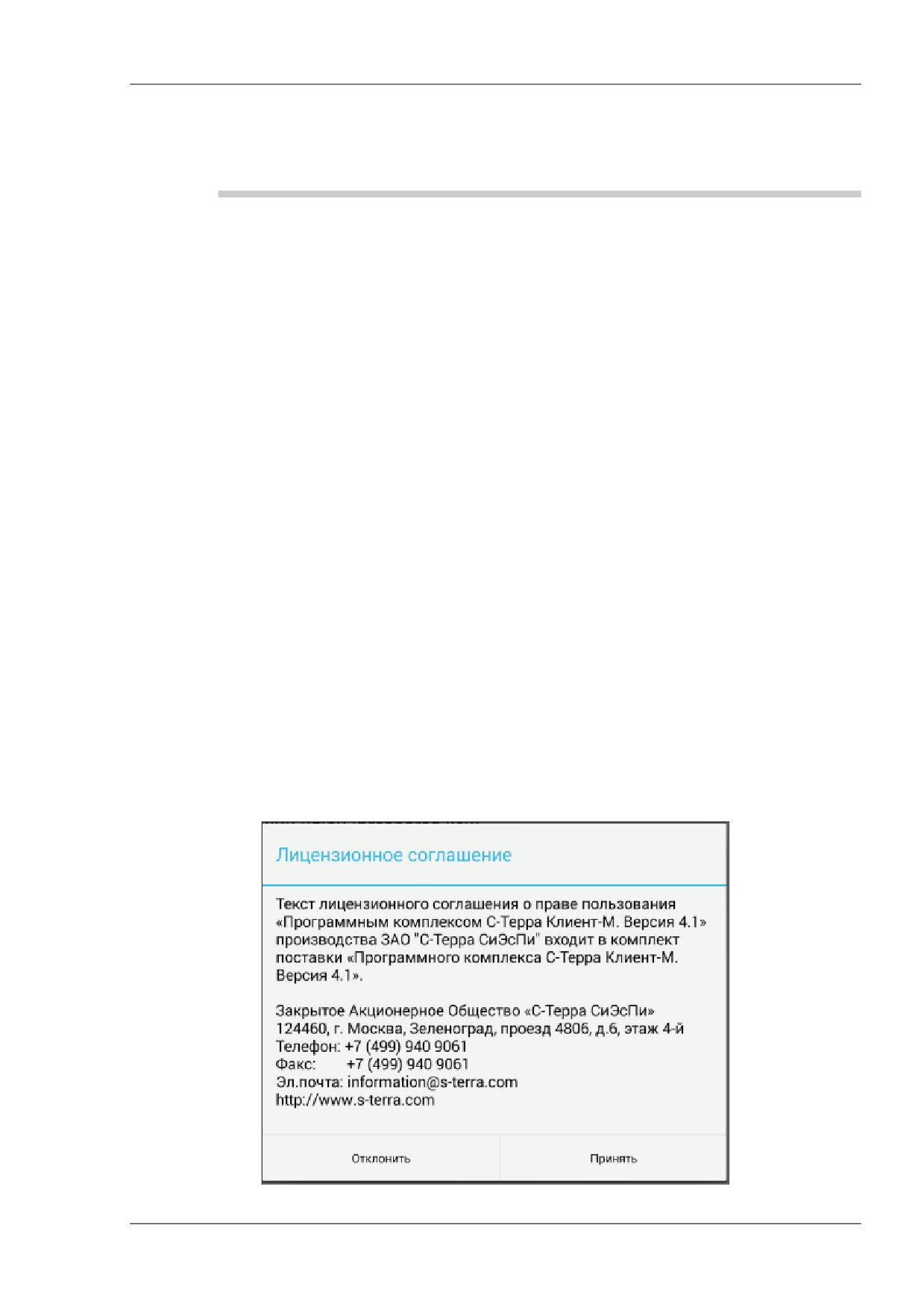

Вначале инициализации S-Terra Client-M на дисплей будет выведено лицензионное

соглашение о праве пользования Продуктом (Рисунок 4).

Рисунок 4

S-Terra Client-M

Описание интерфейса

«Программного комплекса С-Терра

Клиент-Мª

Настройка и управление «Программным комплексом С-Терра Клиент-Мª

осуществляется с использованием графического интерфейса. При запуске «С-Терра

Клиент-Мª на экране появляется главная форма (Рисунок 7).

Изначально доступны только следующие элементы: Службы IKE/IPsec, О приложении

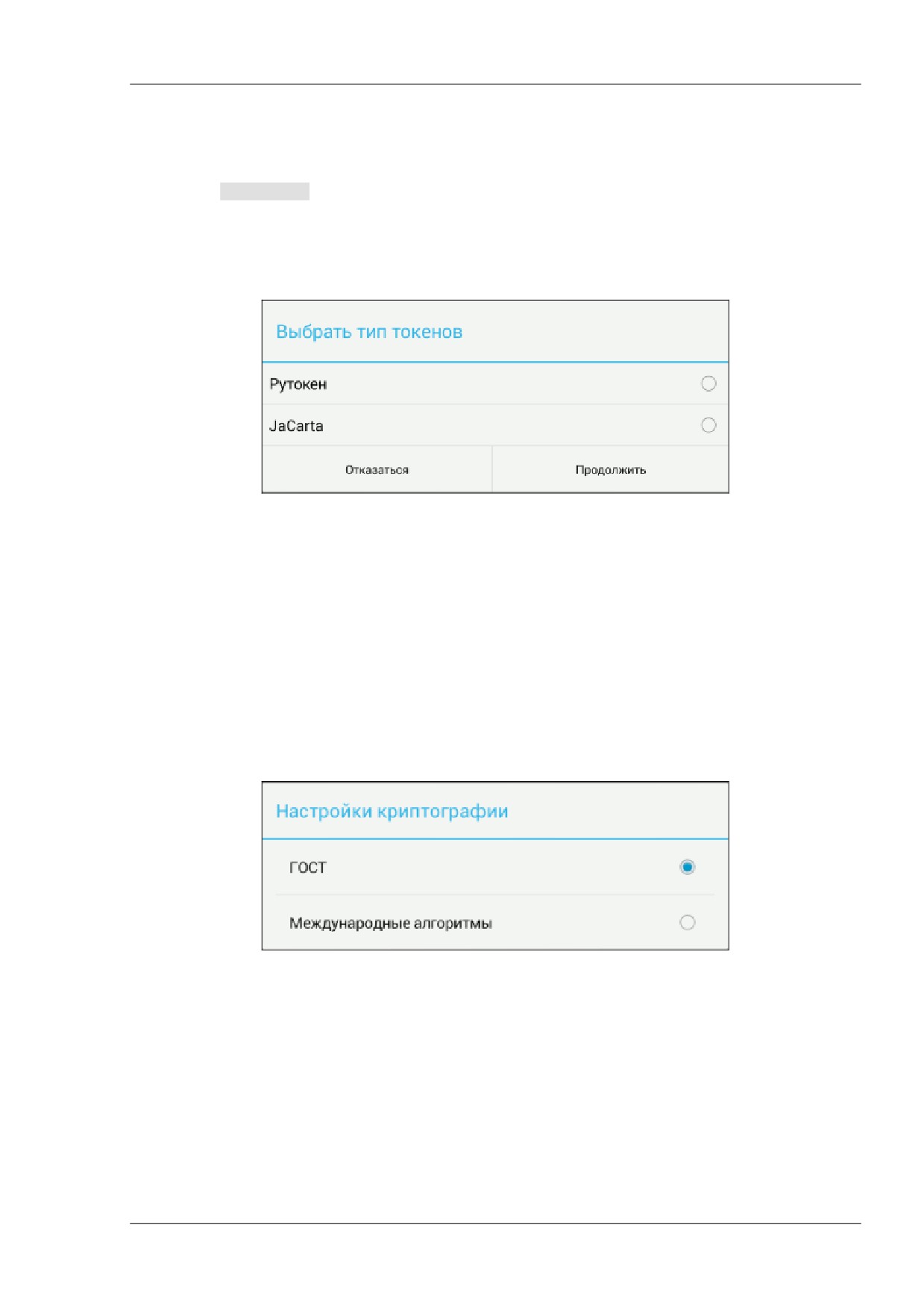

и пункты меню: Автоблокировка, Выбрать тип токенов, Настройки криптографии.

Остальные настройки будут доступны после запуска служб IKE/IPsec. Чтобы запустить

эти службы, надо установить установлен флажок Службы IKE/IPsec.

Установить автоблокировку, выбрать тип токенов и настроить криптографию можно как

до запуска служб IKE/IPsec, так и позже.

Подробно все элементы формы и меню описаны в разделе «Главная формаª.

Чтобы выполнить процедуру регистрации и получить доступ к остальным настройкам

Продукта, позволяющим создать локальную политику безопасности (LSP), запустите

службы IKE/IPsec.

Рисунок 7

S-Terra Client-M

7.1. Регистрация пользователя

Режим логина в продукт может быть интерактивным (пользователь должен правильно

ввести имя и пароль) и автоматическим (используется сохраненная информация из

локальных настроек). Изменить режим логина можно через меню главной формы.

7.1.1. Интерактивный режим логина в Продукт

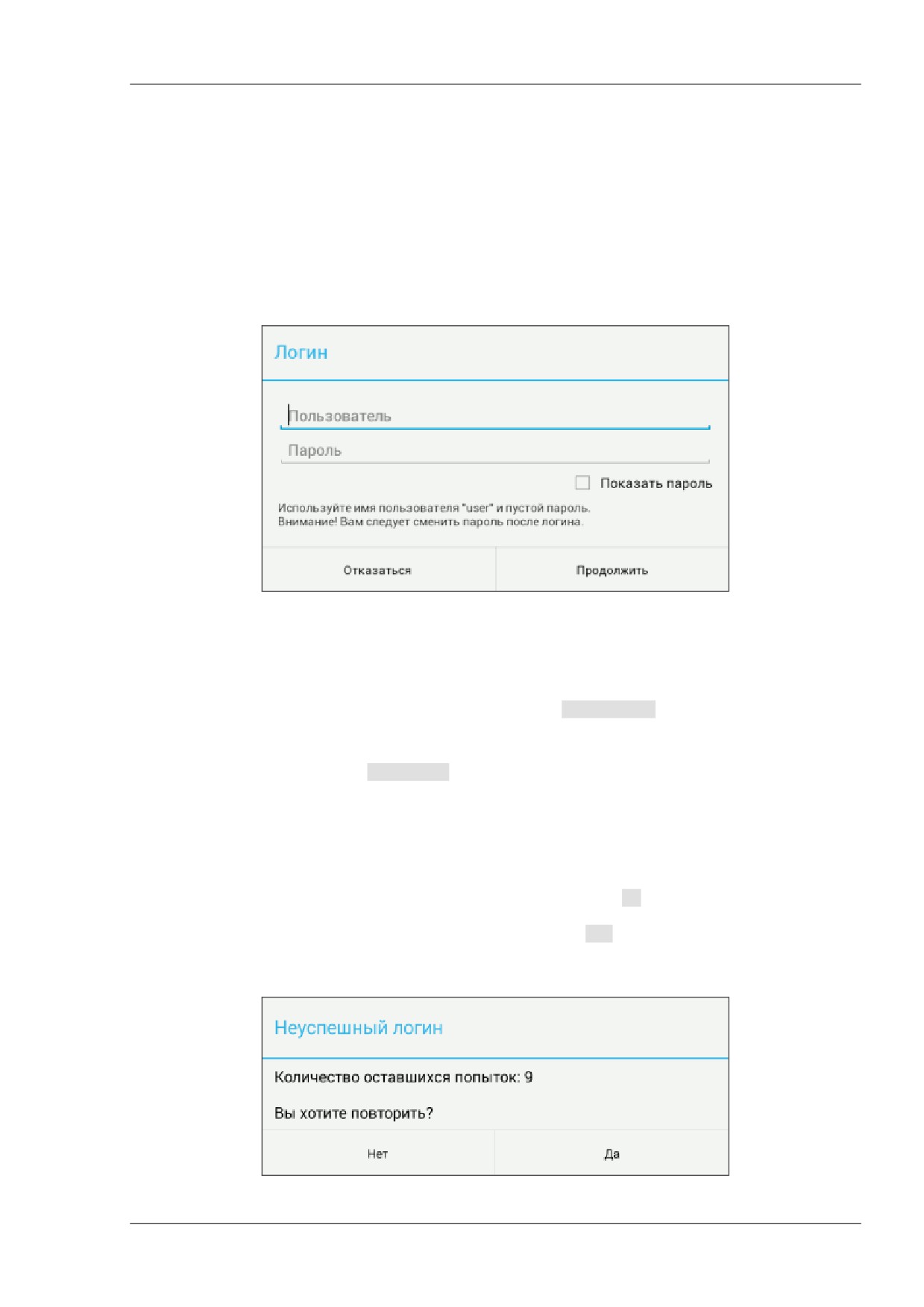

После успешного старта служб IKE/IPsec выдается окно логина (Рисунок 8).

Рисунок 8

По умолчанию пароль частично скрывается. Если установить флажок Показать

пароль, то пароль будет показан в открытом виде.

Введите имя пользователя, пароль и нажмите Продолжить. Изначально: имя

пользователя - user, пароль пустой. Эта подсказка появляется в окне логина, пока не

изменится пользователь или пароль.

Если нажать кнопку Отказаться, то регистрация пользователя не выполнится, службы

IKE/IPsec будут остановлены. Для последующих попыток логина надо снова запустить

службы IKE/IPsec.

При успешном логине будет выдано информационное сообщение, что логин

произведен, и пользователь получает доступ ко всем пунктам меню главной формы.

В случае ввода неправильного имени пользователя или пароля будет предложено

повторить попытку (Рисунок 9). При нажатии на кнопку Да повторно выдается окно

логина. После успешного логина счетчик допустимых попыток логина устанавливается

в исходное значение - 10. При нажатии на кнопку Нет, служба IKE/IPsec будет

остановлена.

Рисунок 9

S-Terra Client-M

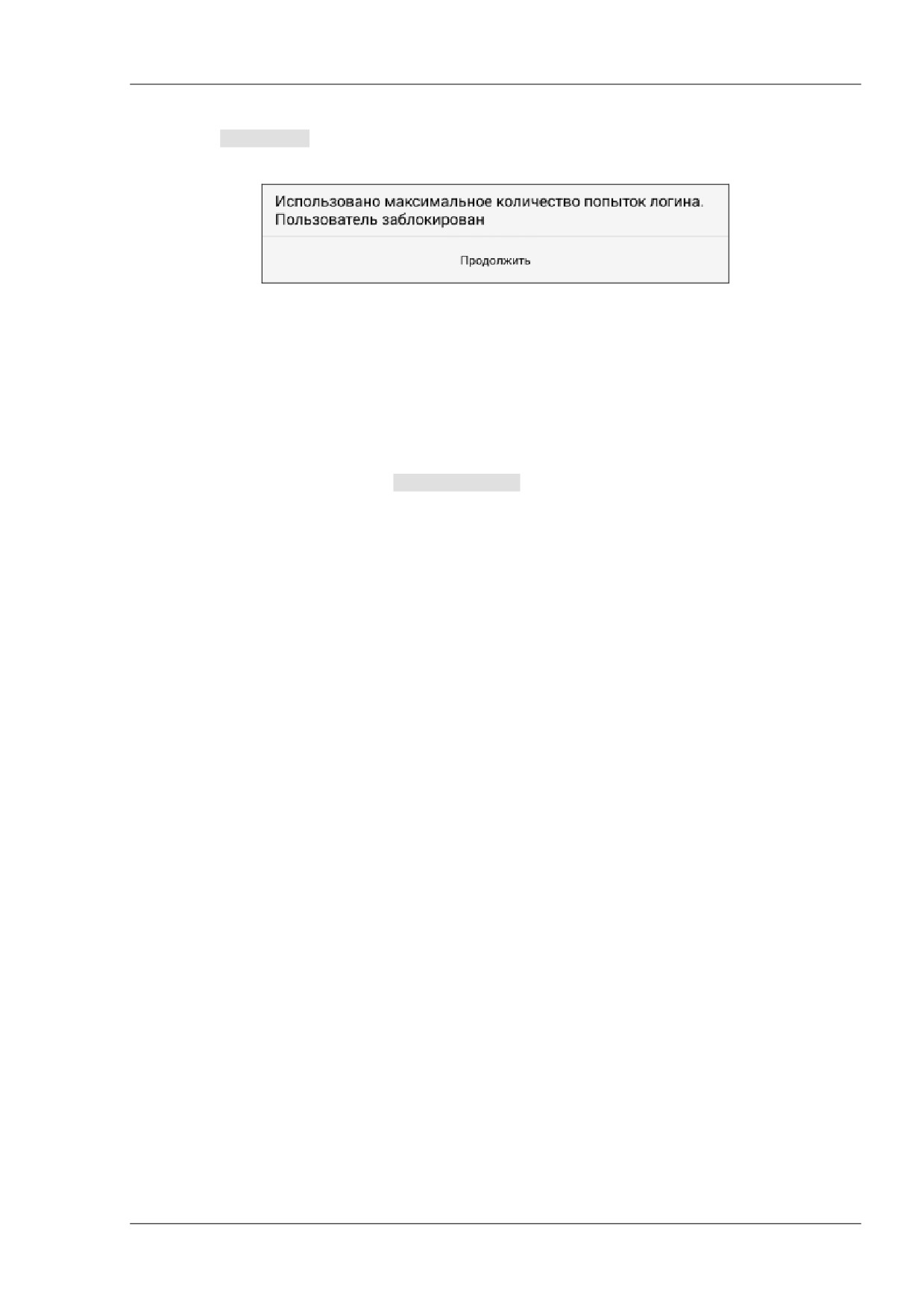

Допускаются десять неудачных попыток логина подряд. Затем будет выдано

сообщение, что пользователь заблокированª. (Рисунок 10). После нажатия на кнопку

Продолжить служба IKE/IPsec будет остановлена.

Рисунок 10

При дальнейших попытках логина, даже корректных, будет выдаваться сообщение,

приведенное выше. Нормальная работа с продуктом в данной ситуации невозможна.

Решить проблему можно следующим образом:

1. В Настройках устройства войдите в Диспетчер приложений.

2. Выберите продукт S-Terra Client-M.

3. Нажмите на кнопку Очистить данные. Подтвердите удаление данных.

4. Все действующие настройки продукта (локальная политика безопасности,

сертификаты, секретные ключи, начальное значение генератора случайных чисел

и т.п.) будут удалены.

5. Далее следует запустить продукт и заново выполнить инициализацию и настройку

продукта.

7.1.2. Автоматический режим логина в Продукт

При автоматическом режиме логина в Продукт (без выдачи окна запроса логина)

производится попытка логина с именем пользователя и паролем, сохраненными в

локальных настройках.

По умолчанию автоматический логин отключен. Установить автоматический режим

логина можно при помощи флажка Автоматический логин, доступного в

соответствующем пункте меню (Рисунок 11).

S-Terra Client-M

7.2. Главная форма

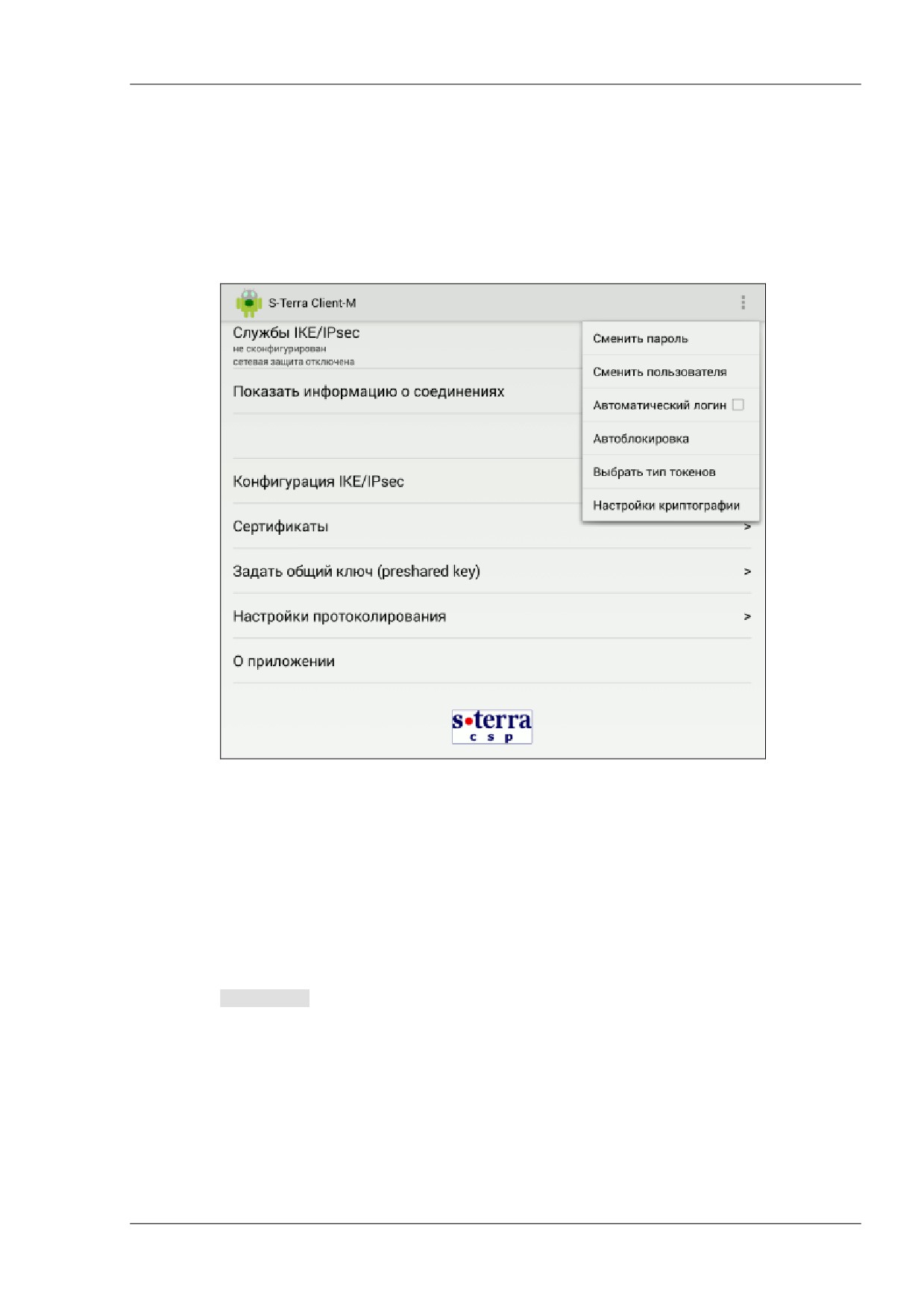

После регистрации пользователя становятся доступны все элементы и все пункты

меню главной формы (Рисунок 11).

Примечание: при настройке S-Terra Client-M пользователь может использовать свои,

ранее созданные сертификаты и конфигурационные файлы, которые должны быть

размещены в папке S-Terra, вложенной в Android External Storage Directory.

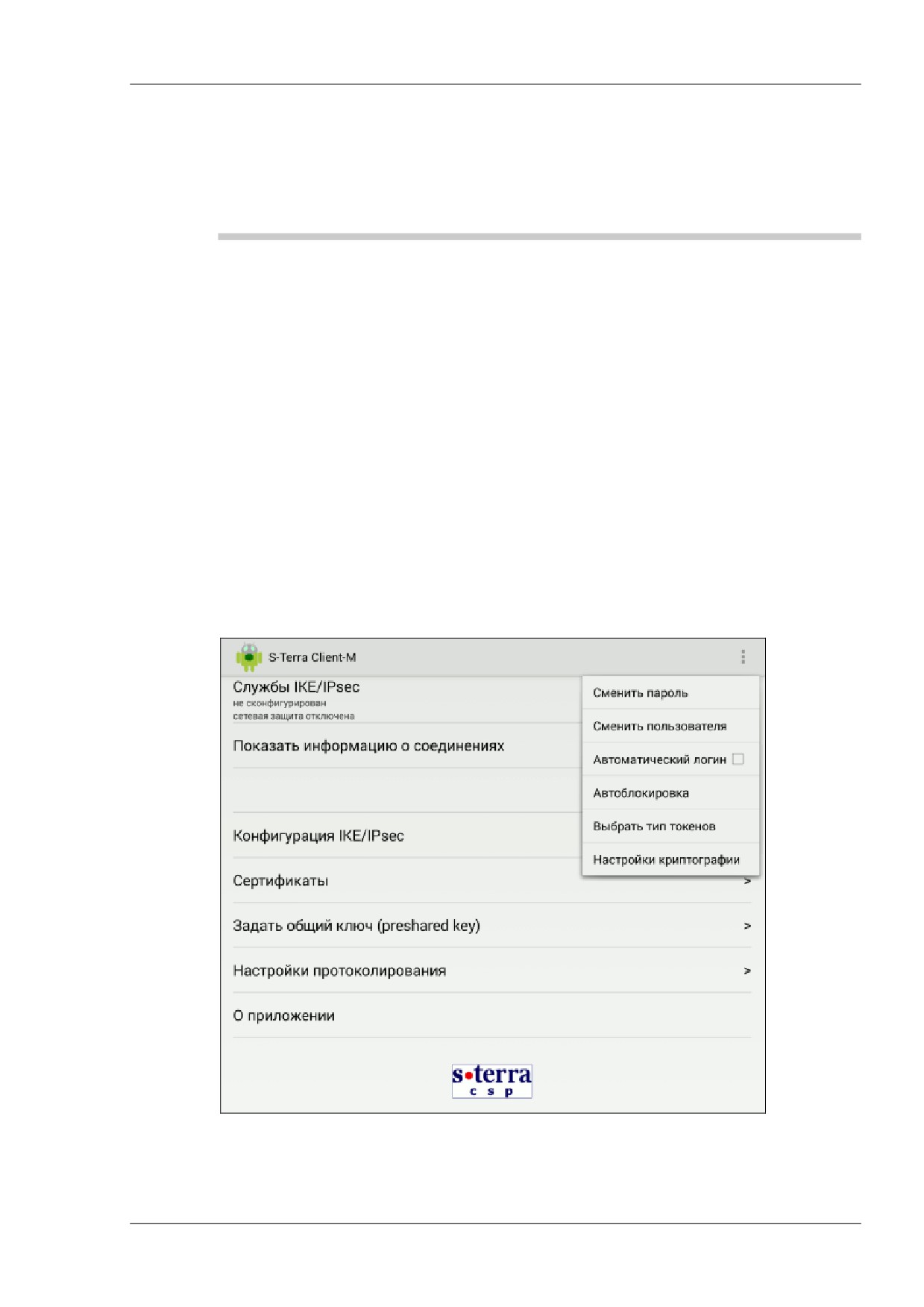

Рисунок 11

7.2.1. Меню главной формы

Сменить пароль

Для смены пароля выберите соответствующий пункт меню (Рисунок 11). Появится

окно (Рисунок 12). Введите старый пароль и два раза новый пароль. Нажмите

Продолжить.

S-Terra Client-M

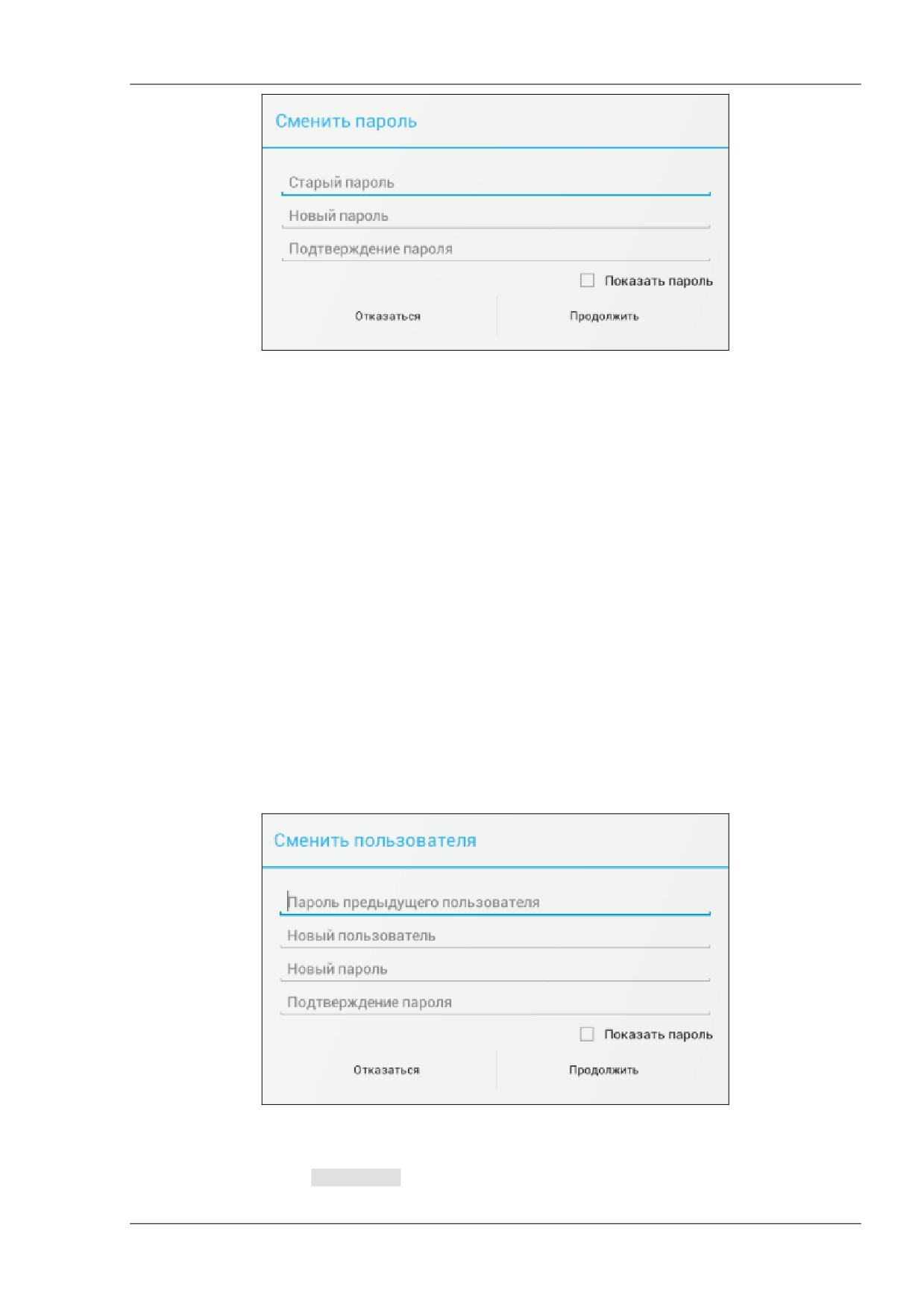

Рисунок 12

В случае успешной смены пароля появится уведомление:

Пароль успешно сменен.

Если перед успешной сменой пароля был задан неинтерактивный логин, то

неинтерактивный логин отключается и выдается сообщение:

Пароль успешно сменен. Неинтерактивный логин отключен.

Сменить пользователя

Для смены пользователя выберите соответствующий пункт меню (Рисунок 11).

В появившемся окне (Рисунок 13) надо ввести пароль предыдущего пользователя, имя

нового пользователя и два раза новый пароль.

По умолчанию пароли частично скрываются. Если установить флажок Показать

пароль, пароли будут показаны в открытом виде.

Имя нового пользователя не должно быть пустым.

Рисунок 13

Нажмите на Продолжить, чтобы выполнить попытку сменить пользователя.

S-Terra Client-M

В случае успеха выдается уведомление:

Пользователь успешно сменен.

Либо, если перед успешной сменой пользователя был задан автоматический логин, то

режим автоматического логина отключается и выдается сообщение:

Пользователь успешно сменен. Автоматический логин отключен.

Автоматический логин

Установить автоматический режим логина можно при помощи флажка

Автоматический логин, доступного в соответствующем пункте меню (Рисунок 11).

Флажок по умолчанию сброшен.

После установки флажка появляется окно (Рисунок 14), в котором надо ввести пароль

текущего пользователя.

По умолчанию пароль частично скрывается. Если установить флажок Показать

пароль, то пароль будет показан в открытом виде.

Рисунок 14

При сбросе флажка Автоматический логин, необходимо подтвердить использование

интерактивного логина (Рисунок 15).

Рисунок 15

Примечание: режим автоматического логина отключается при смене пользователя и

при изменении пароля.

S-Terra Client-M

Автоблокировка

Включенный режим автоблокировки позволяет автоматически останавливать службы

IKE/IPsec после перехода устройства в неинтерактивный (спящий) режим по истечении

заранее установленного времени.

Настройки автоблокировки вызывается при выборе пункта меню Автоблокировка

главной формы.

Для включения автоблокировки нужно выставить флажок Включить и ввести время

ожидания в секундах (время между переходом устройства в неинтерактивный режим и

активацией автоблокировки) (Рисунок 16).

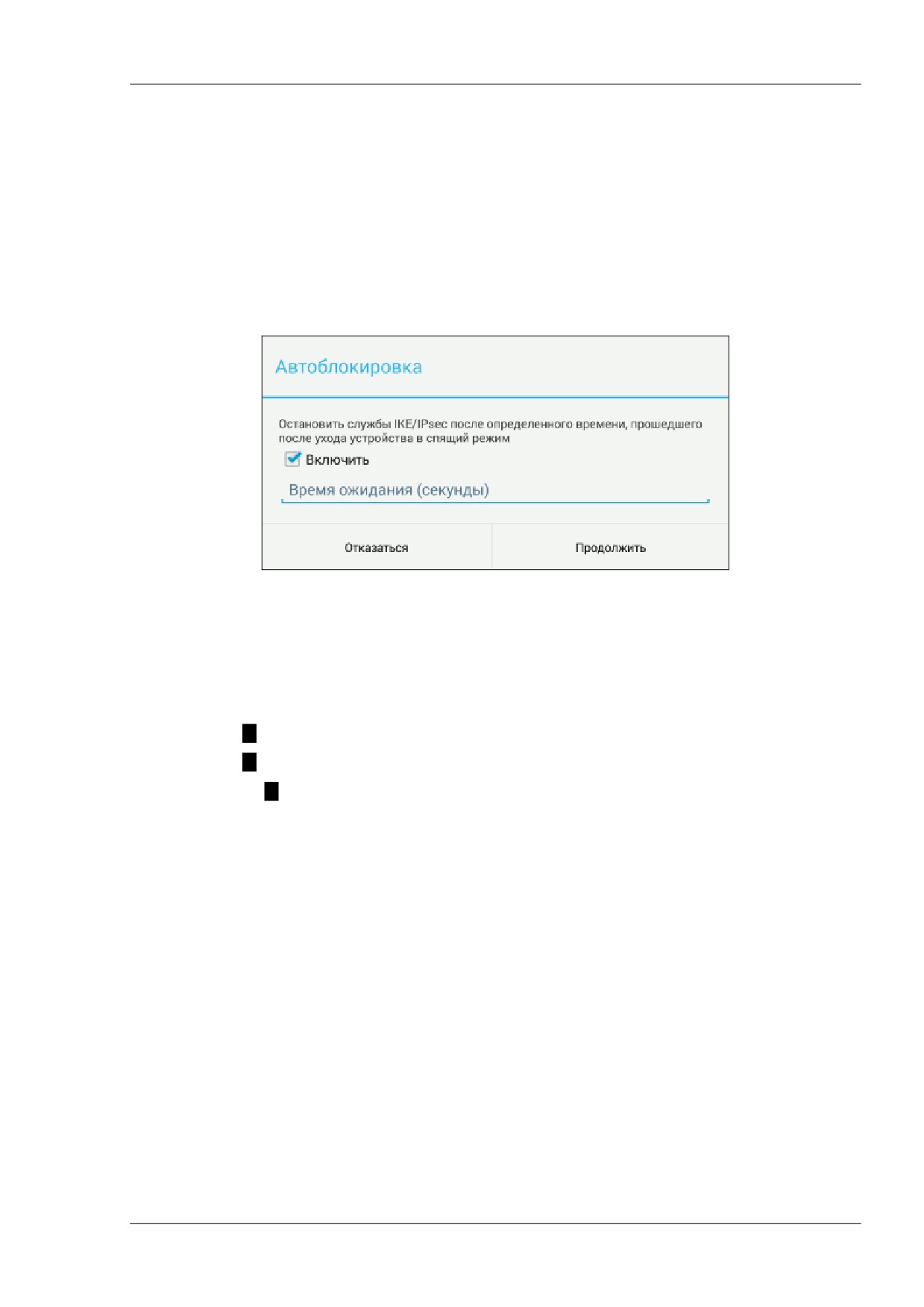

Рисунок 16

Время ожидания должно быть больше или равно 0. Если время ожидания равно 0, то

активация автоблокировки происходит сразу после перехода в неинтерактивный

режим.

При активации автоблокировки:

выполняется остановка служб IKE/IPsec;

пользователю выдается уведомление: "Активирована автоблокировка";

если нажать на уведомление, происходит вызов графического интерфейса

продукта, уведомление при этом удаляется.

Если после перехода в неинтерактивный режим, но до истечения времени ожидания,

устройство перешло в интерактивный режим, никаких специальных действий не

делается.

S-Terra Client-M

Выбрать тип токенов

Вы можете выполнить эту настройку как до запуска служб IKE/IPsec, так и позже.

Предлагается два провайдера для выбора (Рисунок 17). При нажатии на кнопку

Продолжить, СКЗИ будет соответствующим образом настроено. Новая конфигурация

СКЗИ будет активирована при старте служб IKE/IPsec.

Если на момент выбора провайдера были запущены службы IKE/IPsec, произойдет

перезапуск этих служб с последующей процедурой логина.

Рисунок 17

Настройка криптографии

Вы можете настроить криптографию как до запуска служб IKE/IPsec, так и позже.

«Программный комплекс С-Терра Клиент-Мª может работать, используя либо

российские криптографические алгоритмы (ГОСТ), либо международные

криптографические алгоритмы (Рисунок 18). По умолчанию используются алгоритмы

ГОСТ. Этот пункт меню будет также доступен в разделах «Создать конфигурациюª и

«Сертификатыª.

Рисунок 18

S-Terra Client-M

7.2.2. Элементы интерфейса главной формы

Службы IKE/IPsec - установка или сброс флажка запускает или останавливает

службу VPN. При этом будет показано состояние службы.

Если служба включена, то возможны следующие состояния:

защищенное соединение установлено,

не соединен,

не сконфигурирован,

сетевая защита отключена.

Если служба остановлена, то будет выведена соответствующая надпись - Служба

IKE/IPsec остановлена. После остановки служб все защищенные соединения

закрываются. Продукт «С-Терра Клиент-Мª деактивируется до следующего старта

служб IKE/IPsec. Реальная работа продукта «С-Терра Клиент-Мª возможна только

после запуска служб IKE/IPsec. Если нужно принудительно удалить защищенное

соединение рекомендуется останавливать службы IKE/IPsec. Остановка службы

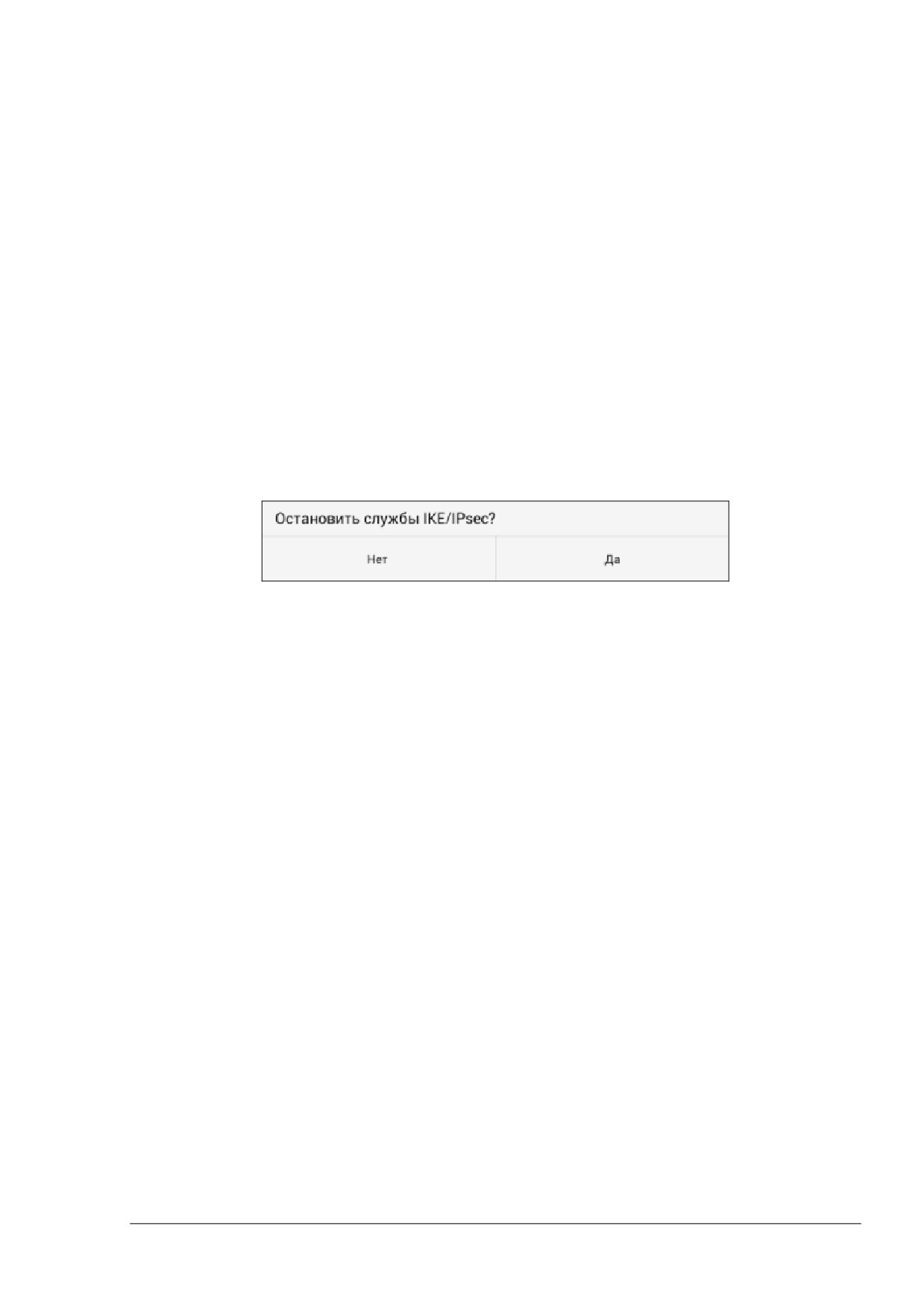

требует подтверждения (Рисунок 19).

Рисунок 19

Подробное состояние служб IKE/IPsec отражено в Приложении, в разделе «Состояние

служб IKE/IPsecª.

Показать информацию о соединениях - раздел содержит информацию о текущих

ISAKMP и IPsec сессиях. Для получения подробной информации, нужно установить

соответствующий флажок.

Конфигурация IKE/IPsec - в этом разделе задается (редактируется) локальная

политика безопасности.

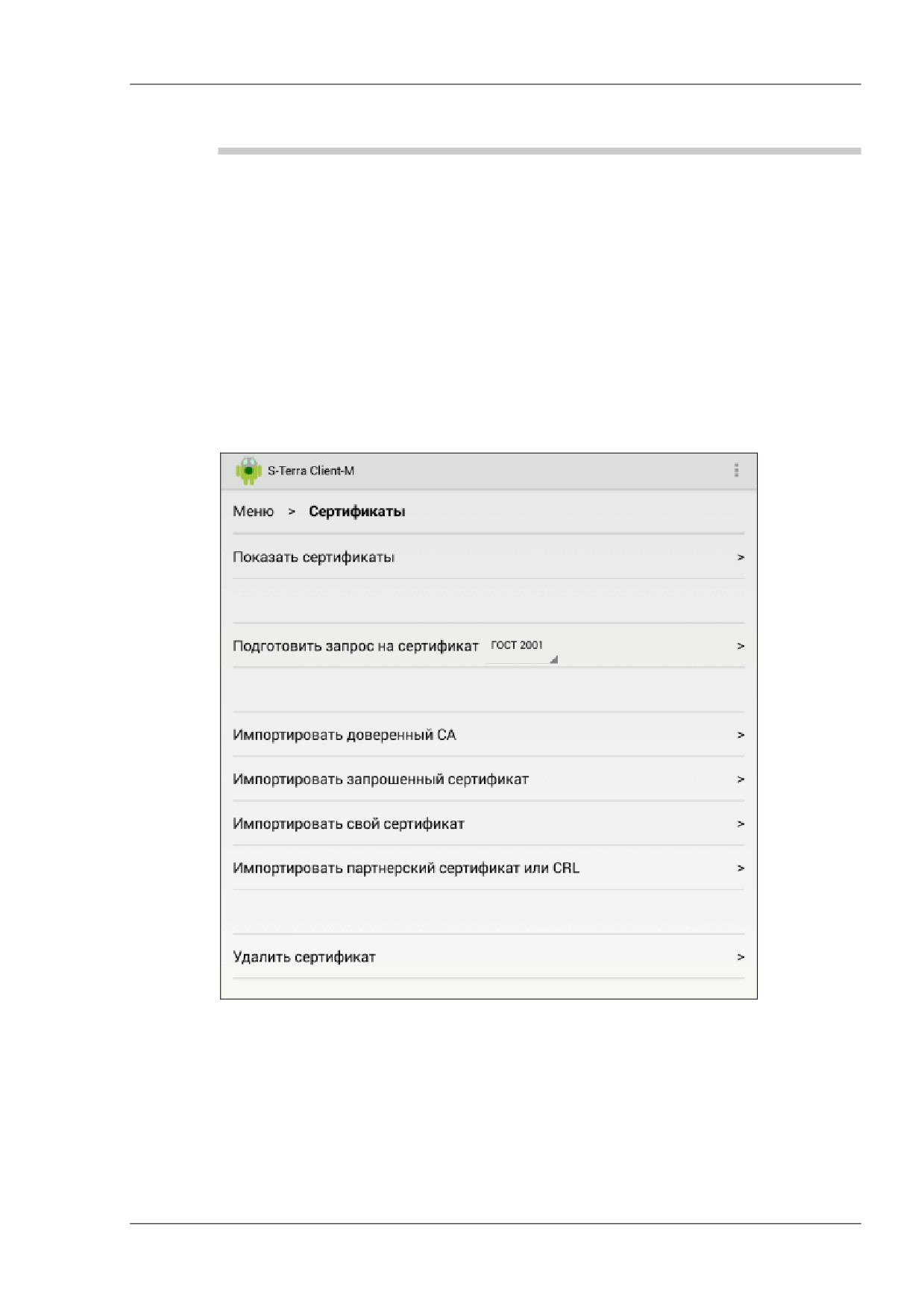

Сертификаты - раздел, в котором можно управлять сертификатами.

Задать общий ключ (preshared key) - раздел, в котором задается общий ключ.

Настройки протоколирования - раздел для настройки протоколирования событий.

О приложении - раздел, в котором содержится информация о Продукте.

Далее рассмотрим более подробно отдельные разделы настроек.

S-Terra Client-M

7.3. Конфигурация IKE/IPsec

В разделе Конфигурация IKE/IPsec можно создать, посмотреть или отредактировать

текущую локальную политику безопасности (конфигурацию), либо вообще отключить

сетевую защиту.

Пункт меню Политика по умолчанию доступен только в приложениях, подписанных

производителем устройств Samsung и YotaPhone. В остальных приложениях этот

пункт меню не показывается, для них установлена политика по умолчанию -

пропускать все.

Рисунок 20

Создать локальную политику безопасности можно несколькими способами:

используя графический интерфейс - пункт меню Создать конфигурацию.

подготовить конфигурацию в текстовом виде и ввести:

через буфер обмена - пункт меню Ввести конфигурацию как текст (через

буфер обмена),

загрузить из файл - пункт меню Загрузить конфигурацию из файла.

Настройка «С-Терра Клиент-Мª с использованием конфигурационного файла описана

в соответствующем разделе Приложения.

Внести исправления в локальную политику безопасности можно, используя

графический интерфейс - пункт меню Создать конфигурацию, либо редактируя

текстовый файл - Редактировать текущую конфигурацию.

Опишем действия, которые будут выполняться при выборе отдельных элементов

интерфейса данного раздела.

S-Terra Client-M

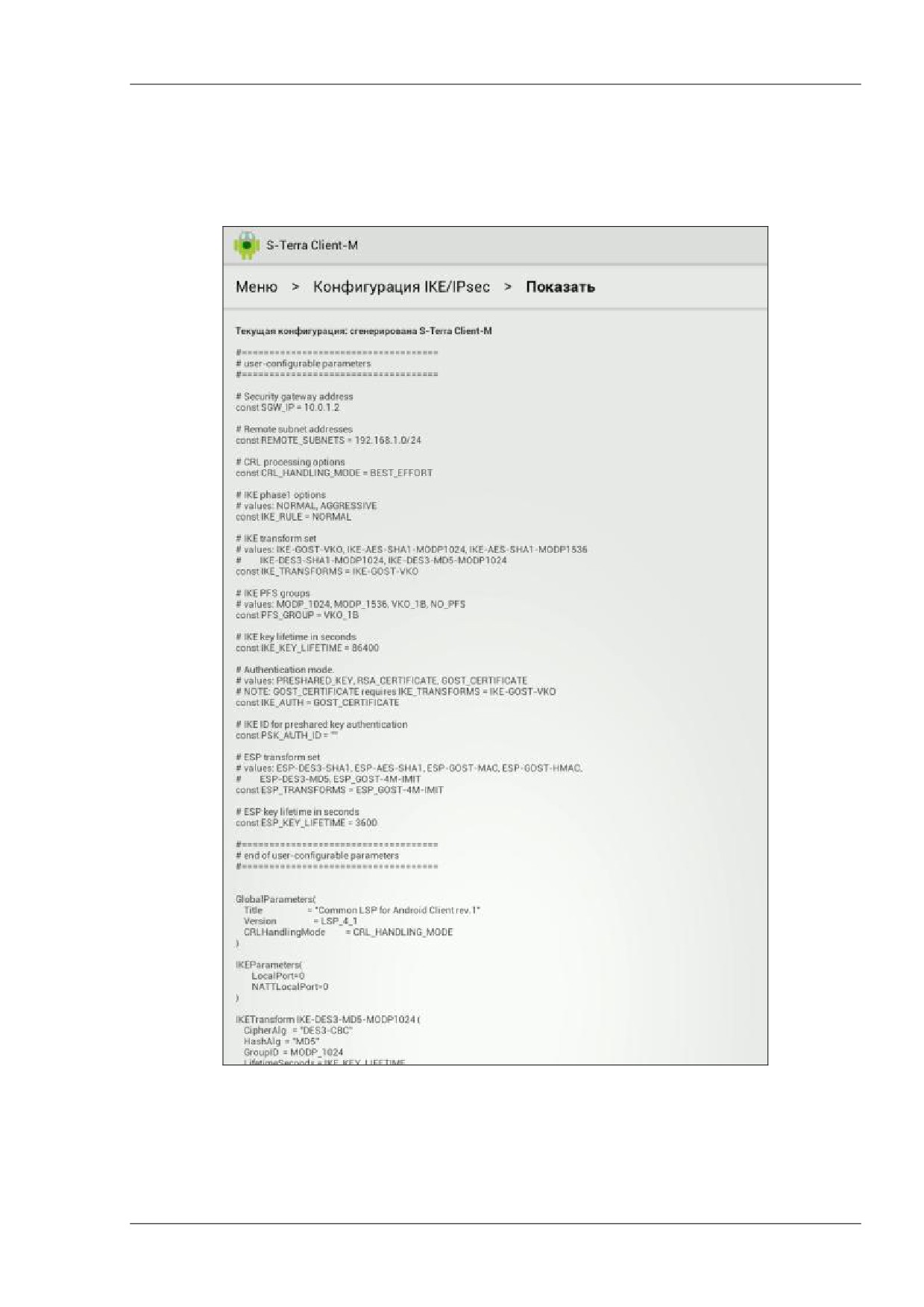

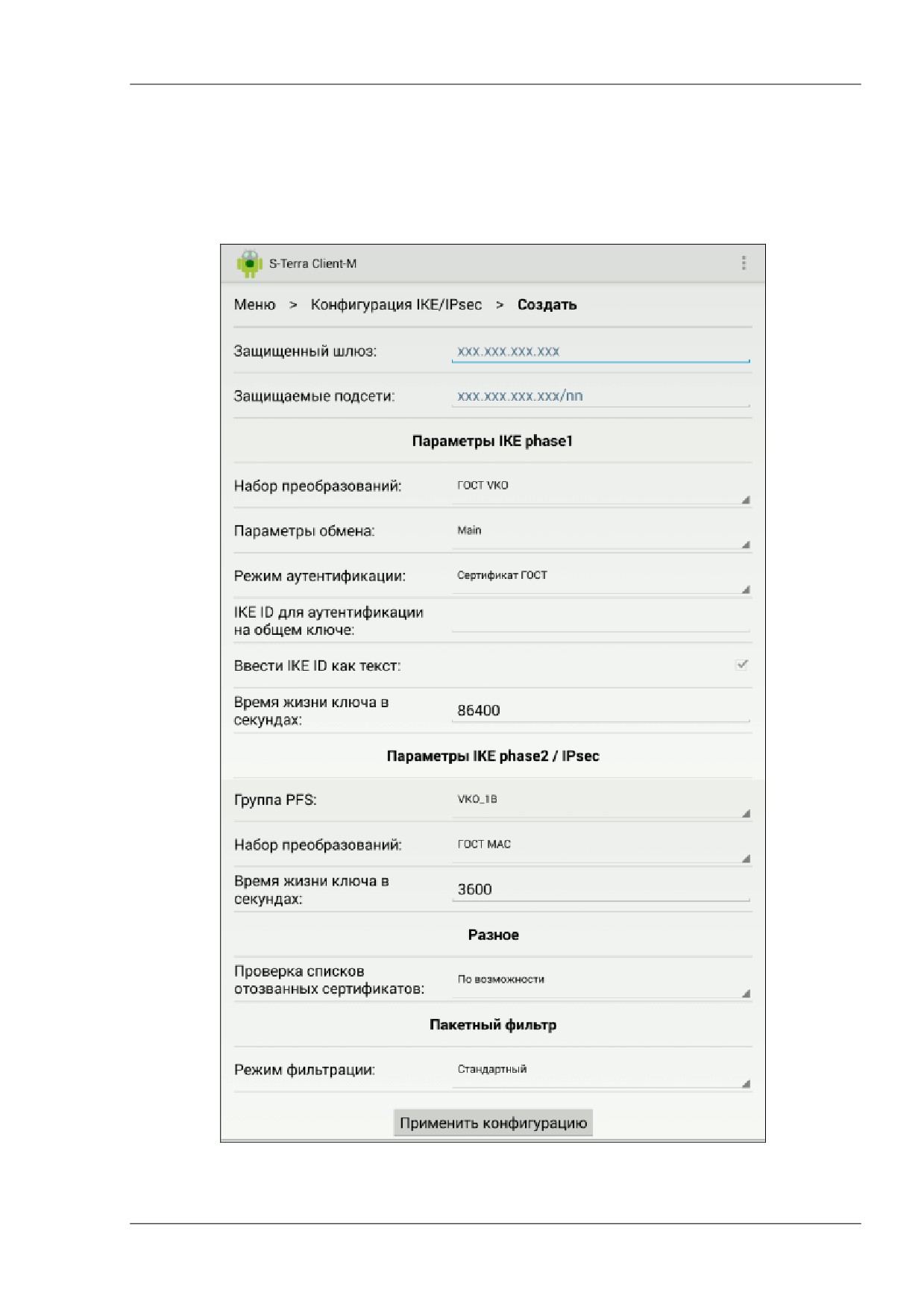

Предлагаемые значения некоторых параметров будут зависеть от того, какая

криптография выбрана: российские криптографические алгоритмы или

международные.

Защищенный шлюз - задается адрес шлюза, защищающего подсеть, с которой

строится защищенное соединение.

Защищаемые подсети - указываются адреса подсетей, к которым необходим

удаленный доступ. Вводятся через запятую, с указанием маски подсети. Например:

192.168.101.10, 192.168.102.0/24

Параметры IKE phase1

В этой области задаются параметры для первой фазы IKE.

Набор преобразований - параметры создаваемого защищенного канала, которые

будут предложены партнеру для согласования.

Если была выбрана криптография ГОСТ, то предлагается вариант:

ГОСТ VKO - состоит из двух наборов преобразований:

алгоритм шифрования - ГОСТ 28147-89 в режиме CBC, алгоритм

хэширования - ГОСТ Р 34.11-94, алгоритм для выработки ключевого

материала - VKO ГОСТ Р 34.10-2001 (длина ключа 256 бит);

алгоритм шифрования - ГОСТ 28147-89 в режиме CBC, алгоритм

хэширования - ГОСТ Р 34.11-12, алгоритм для выработки ключевого

материала - VKO ГОСТ Р 34.10-2012 (длина ключа 256 бит).

Если была выбрана криптография с использованием международных алгоритмов -

предлагаются:

AES SHA1 MODP_1024 - используется алгоритм шифрования - AES в режиме

CBC, алгоритм хэширования - SHA1, алгоритм для выработки ключевого

материала - стандартная Oakley-группа с длиной ключа 1024 бит.

AES SHA1 MODP_1536 - используется алгоритм шифрования - AES в режиме

CBC, алгоритм хэширования - SHA1, алгоритм для выработки ключевого

материала - стандартная Oakley-группа с длиной ключа 1536 бит.

DES3 SHA1 MODP_1024 - используется алгоритм шифрования - DES3 в режиме

CBC, алгоритм хэширования - SHA1, алгоритм для выработки ключевого

материала - стандартная Oakley-группа с длиной ключа 1024 бит.

DES3 MD5 MODP_1024 - используется алгоритм шифрования - DES3 в режиме

CBC, алгоритм хэширования - MD5, алгоритм для выработки ключевого

материала - стандартная Oakley-группа с длиной ключа 1024 бит.

Параметры обмена - режим обмена информацией. Возможно одно из двух значений:

Main - в этом режиме партнеру высылаются все IKE политики для выбора и

согласования. Значение по умолчанию.

Aggressive - в этом режиме партнеру высылается только первая IKE политика из

списка, имеющая самый высокий приоритет.

Режим аутентификации

Аутентификация пользователя при создании защищенного соединения может

осуществляться при помощи сертификата открытого ключа или общего ключа

(preshared key).

Если используется криптография ГОСТ, то предлагается выбрать:

S-Terra Client-M

Сертификат ГОСТ - аутентификация с использованием сертификата.

Значение по умолчанию.

Общий ключ - аутентификация с использованием общего ключа.

Если была выбрана криптография с использованием международных алгоритмов,

то предлагаются:

Сертификат RSA - аутентификация с использованием сертификата. Значение

по умолчанию.

Общий ключ - аутентификация с использованием общего ключа.

IKE ID для аутентификации на общем ключе - задается идентификатор ключа,

который будет пересылаться партнеру по соединению (строка, содержащая

шестнадцатеричное представление идентификатора ключа). Поле доступно, если

выбран режим аутентификации Общий ключ.

Ввести IKE ID как текст - при установке этого флажка идентификатор ключа вводится

как текст, который затем будет преобразован в шестнадцатеричное представление.

Поле доступно, если выбран режим аутентификации Общий ключ.

Время жизни ключа в секундах - время существования ISAKMP SA. Значение по

умолчанию - 86400.

Параметры IKE phase2 / IPsec

В этой области задаются параметры для второй фазы IKE.

Группа PFS - указываются параметры выработки ключевого материала, высылаемые

партнеру для согласования при создании SA (Security Association), если используется

опция PFS (perfect forward secrecy).

Если была выбрана криптография ГОСТ, предлагаются:

VKO_1B - при согласовании новой SA выполняется новый обмен ключами по

алгоритму VKO ГОСТ Р 34.10-2001 [RFC4357] (длина ключа 256 бит). Это

значение используется по умолчанию.

VKO2_1B - при согласовании новой SA выполняется новый обмен ключами по

алгоритму VKO ГОСТ Р 34.10-2012 (длина ключа 256 бит).

NO_PFS -опция PFS не используется, в этом случае ключевой материал

заимствуется из первой фазы IKE.

Если была выбрана криптография с использованием международных алгоритмов -

предлагается следующий список:

MODP_1024- при согласовании новой SA выполняется новый обмен ключами по

алгоритму Диффи-Хеллмана (1024-битовый вариант).

MODP_1536- при согласовании новой SA выполняется новый обмен ключами по

алгоритму Диффи-Хеллмана (1536-битовый вариант).

NO_PFS -опция PFS не используется, в этом случае ключевой материал

заимствуется из первой фазы IKE.

Набор преобразований - задается политика IPsec защиты в виде набора

преобразований.

Если была выбрана криптография ГОСТ, предлагается список:

ГОСТ MAC - алгоритм шифрования ГОСТ 28147-89 (в режиме простой замены с

зацеплением), алгоритм проверки целостности ГОСТ 28147-89 (в режиме

выработки имитовставки). Значение по умолчанию.

ГОСТ HMAC - алгоритм шифрования ГОСТ 28147-89 (в режиме простой замены

с зацеплением), алгоритм проверки целостности ГОСТ Р 34.11-94.

S-Terra Client-M

ESP_GOST-4M-IMIT - алгоритм ESP_GOST-4M-IMIT самостоятельно

обеспечивает как защиту конфиденциальности (шифрование), так и контроль

целостности данных (имитозащиту).

Если была выбрана криптография с использованием международных алгоритмов,

то предлагается следующий список:

DES3 SHA1 - алгоритм шифрования DES3, алгоритм проверки целостности

SHA1.

AES SHA1 - алгоритм шифрования AES, алгоритм проверки целостности SHA1.

DES3 MD5 - алгоритм шифрования DES3, алгоритм проверки целостности MD5.

Время жизни ключа в секундах - задается время, в течение которого IPsec SA будет

существовать. Значение по умолчанию - 3600.

Разное

В этой области задаются дополнительные настройки.

Проверка списков отозванных сертификатов - задается режим проверки списков

отозванных сертификатов (CRL). Возможные значения:

По возможности - список отозванных сертификатов используется при проверке

сертификата только в том случае, если он является действующим. Этот режим

отличается от режима Необязательна тем, что CRL может быть получен

посредством протокола LDAP (если он настроен). Это значение используется по

умолчанию.

Отключена - при проверке сертификата список отозванных сертификатов не

обрабатывается.

Необязательна - список отозванных сертификатов используется только в

случае, если он был предустановлен или получен (и обработан) в процессе IKE

обмена и является действующим.

Включена - для успешной проверки сертификата обрабатывается список

отозванных сертификатов.

Пакетный фильтр

В этой области задаются настройки межсетевого экрана. Настройка этих параметров

доступна только в приложениях, подписанных производителем устройств Samsung и

YotaPhone. В остальных приложениях этот пункт меню не показывается, для них

установлен пакетный фильтр - разрешающий.

Режим фильтрации - предлагается выбрать режим фильтрации трафика. Возможные

значения:

Стандартный - запретить прохождение открытого трафика в защищенную

подсеть (подсети) и из защищенной подсети (подсетей). Это значение

используется по умолчанию.

Макс. защита - запретить прохождение любого открытого трафика.

Разрешающий - разрешить прохождение любого открытого трафика.

Применить конфигурацию - при нажатии на кнопку конфигурация становится

активной.

S-Terra Client-M

7.3.3. Ввести конфигурацию как текст

При выборе этого пункта меню появляется текстовое поле для ввода локальной

политики безопасности из буфера обмена.

Рисунок 23

Введенную конфигурацию можно сохранить в текстовом файле или сразу применить

(загрузить в базу Продукта).

7.3.4. Загрузить конфигурацию из файла

При выборе этого пункта меню предлагается выбрать файл с конфигурацией. Файл с

конфигурацией должен быть предварительно размещен в папке S-Terra, вложенной в

Android External Storage Directory.

Конфигурация из файла будет загружена в текстовое поле, где ее можно

отредактировать, а затем сохранить в текстовом файле или применить.

S-Terra Client-M

7.3.6. Остановить защищенное соединение

При выборе этого пункта меню устанавливается политика безопасности по умолчанию.

Службы IKE/IPsec будут работать только в режиме диагностики и настройки.

Остановка защищенного соединения требует подтверждения (Рисунок 25).

Рисунок 25

Для восстановления нормальной работы служб, перезапустите или загрузите

конфигурацию.

7.3.7. Политика по умолчанию

Выбор этого пункта меню вызывает окно (Рисунок 26), в котором предлагается

выбрать политику безопасности по умолчанию.

Пункт меню Политика по умолчанию доступен только в приложениях, подписанных

производителем устройств Samsung и YotaPhone. В остальных приложениях этот

пункт меню не показывается, для них установлена политика по умолчанию -

пропускать все.

Рисунок 26

S-Terra Client-M

Политика по умолчанию действует в следующие моменты:

Активируется в процессе автостарта.

Работает до старта служб IKE/IPsec и логина.

Работает после логина, если отсутствует LSP в базе локальных настроек.

Активируется после выбора Конфигурация IKE/IPsec -> Остановить

защищенное соединение.

Активируется после остановки служб IKE/IPsec.

Возможны следующие варианты политики по умолчанию:

Пропускать все - пропускать все пакеты. Вариант по умолчанию.

Только DHCP - пропускать пакеты только по протоколу DHCP.

Блокировать все - не пропускать трафик.

S-Terra Client-M

7.4. Сертификаты

В разделе Сертификаты задаются локальный сертификат и CA сертификат,

сертификаты партнеров, список отозванных сертификатов (CRL). Также в этом

разделе можно создать запрос на получение локального сертификата, посмотреть

сертификаты, находящиеся в базе Продукта и удалить сертификаты.

Примечание: в случае, если импортируемый сертификат находится в файле, этот

файл должен быть предварительно размещен в папке S-Terra, вложенной в Android

External Storage Directory.

Рисунок 27

Показать сертификаты - выводится информация о сертификатах, находящихся в

базе Продукта.

Рисунок 28

S-Terra Client-M

Подготовить запрос на сертификат ГОСТ (2001/2012)/RSA - В зависимости от того

какая криптография выбрана, будет подготовлен запрос либо ГОСТ сертификата

(предлагается для выбора ГОСТ 2001 и ГОСТ 2012), либо RSA сертификата.

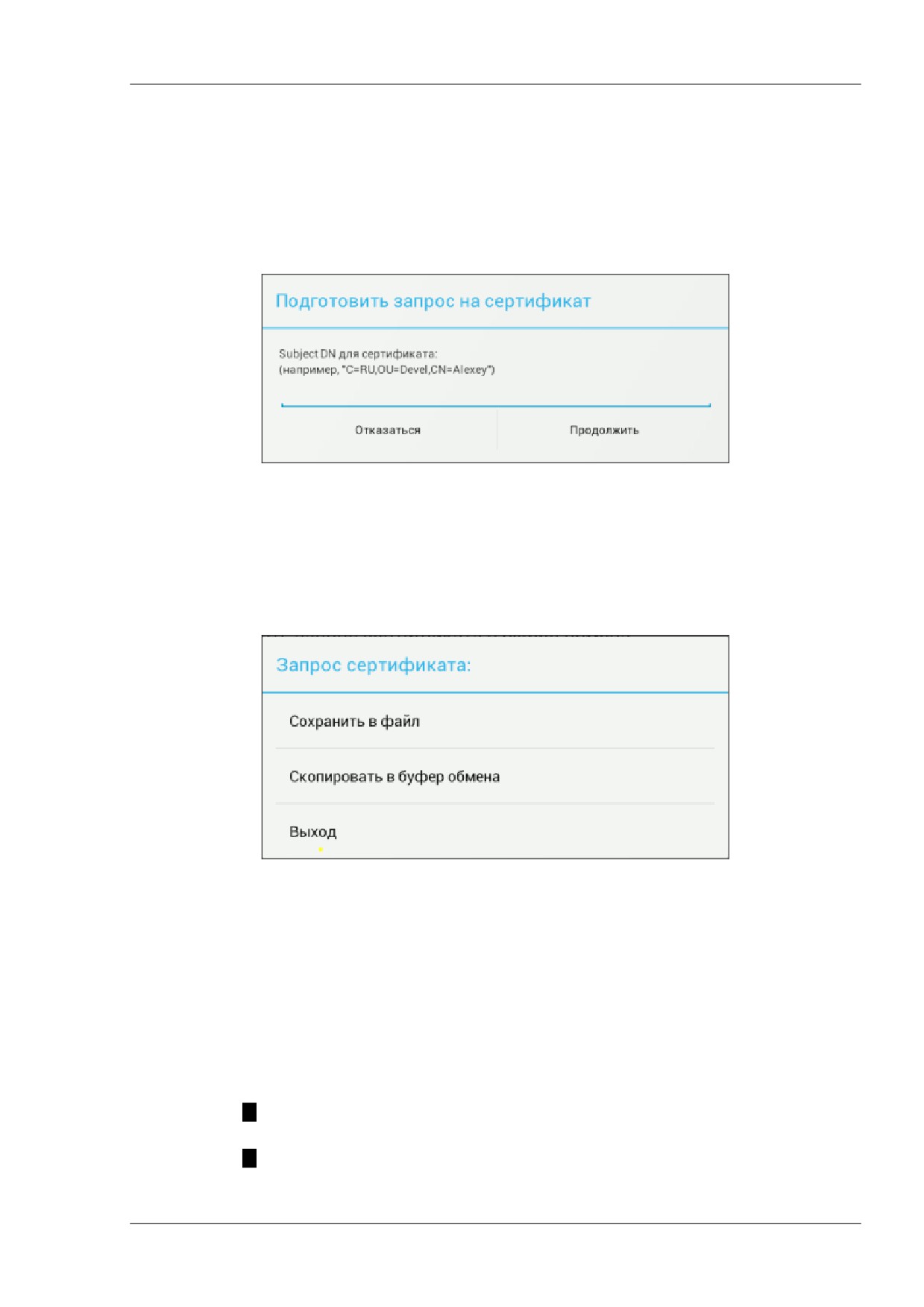

При выборе этого пункта появляется окно (Рисунок 29) в котором необходимо ввести

значение поля Subject Name сертификата (применяется для подготовки запроса на

сертификат).

Рисунок 29

Затем инициализируется генератор случайных чисел, создается контейнер с ключевой

парой и формируется запрос на сертификат пользователя. После выполнения этих

действий, на экране появляется окно, в котором можно выбрать способ сохранения

запроса на сертификат (Рисунок 30).

Рисунок 30

Эти же пункты (Сохранить в файл, Скопировать в буфер обмена) добавятся в раздел

Сертификаты.

Для получения сертификата нужно отослать запрос в Удостоверяющий Центр. Как это

сделать описано в Приложении, в разделе «Получение сертификата пользователяª.

Импортировать доверенный CA - при выборе этого пункта появляется окно

(Рисунок 31), в котором надо выбрать способ получения CA сертификата для импорта

в базу данных:

Ввести доверенный CA как текст (через буфер обмена) - в поле вводится

текст CA сертификата из буфера обмена, для регистрации в базе Продукта.

Добавить доверенный CA из файла - предлагается выбрать файл, содержащий

CA сертификат, для регистрации в базе Продукта.

S-Terra Client-M

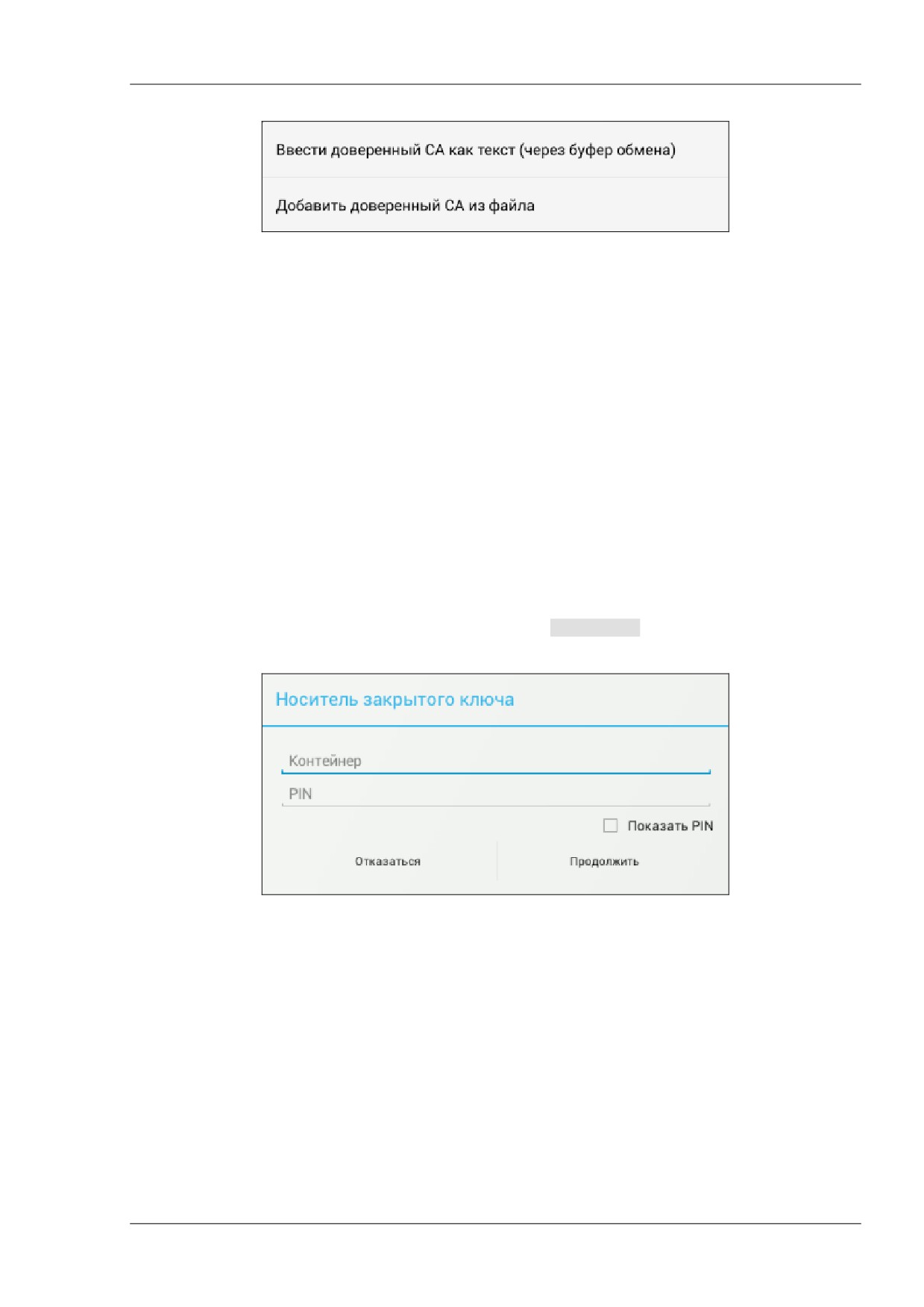

Рисунок 31

Импортировать запрошенный сертификат - выполняется импорт сертификата,

полученного из Центра Сертификации. Появляется окно, аналогичное окну,

описанному выше (Рисунок 31).

Буфер обмена может использоваться для сертификатов в формате Base64.

Импортировать свой сертификат - этот пункт меню позволяет импортировать свой

сертификат, в случае если контейнер с закрытым ключом находится на токене.

Примечание. Программный комплекс «С-Терра Клиент-Мª не позволяет создать

контейнер на токене, поэтому предлагается воспользоваться сторонними средствами.

В Приложении описано создание контейнера на токене с использованием утилит

«Программного комплекса С-Терра Клиентª.

Предварительно в меню Главной формы нужно выбрать тип токенов. Токен должен

быть подключен и доступен.

При выборе этого пункта появляется окно, подобное окну на Рисунок 31, где

пользователь выбирает способ ввода своего сертификата.

Затем появляется окно, в котором предлагается указать носитель закрытого ключа

(Рисунок 32). Укажите Контейнер и нажмите Продолжить.

Рисунок 32

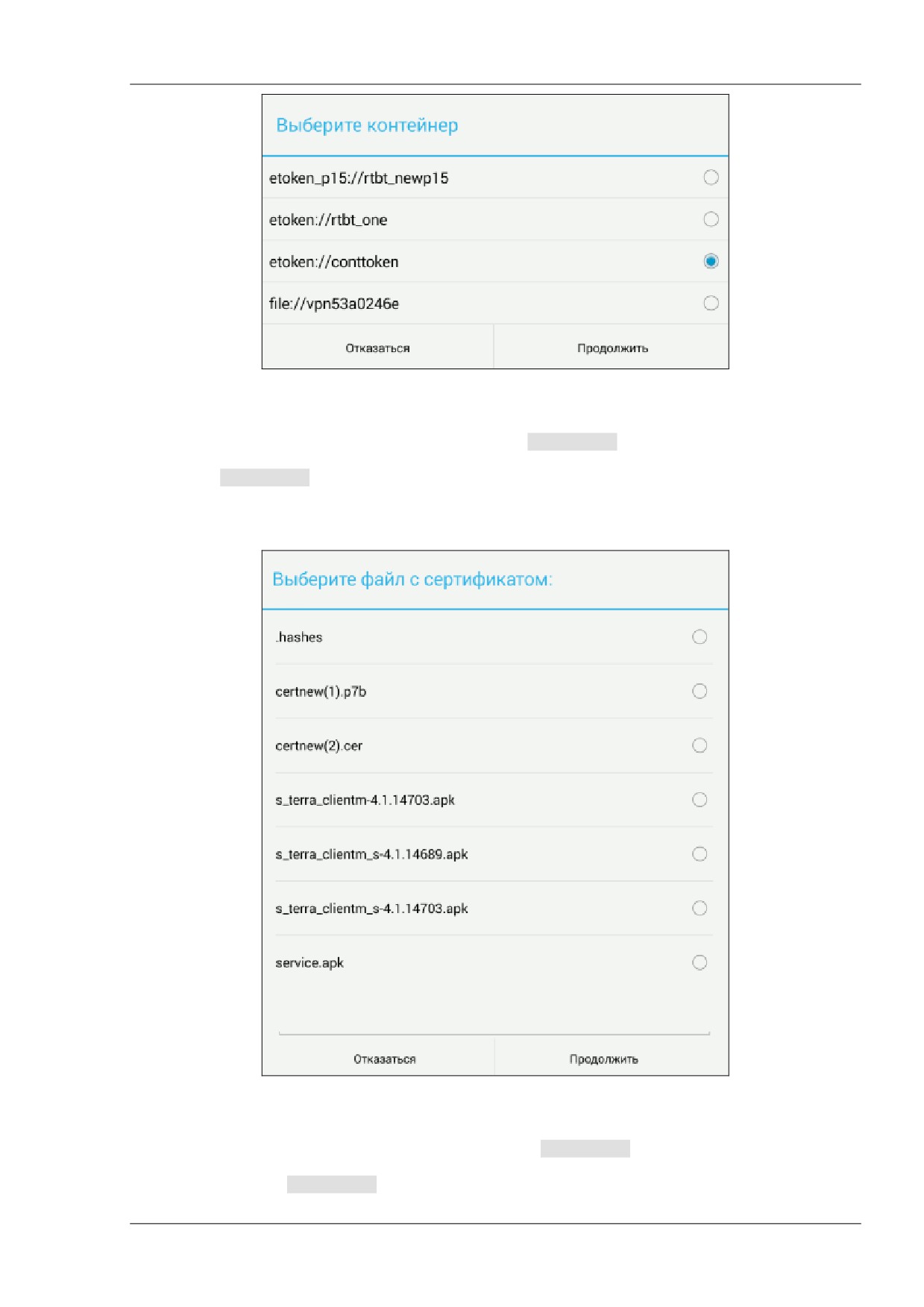

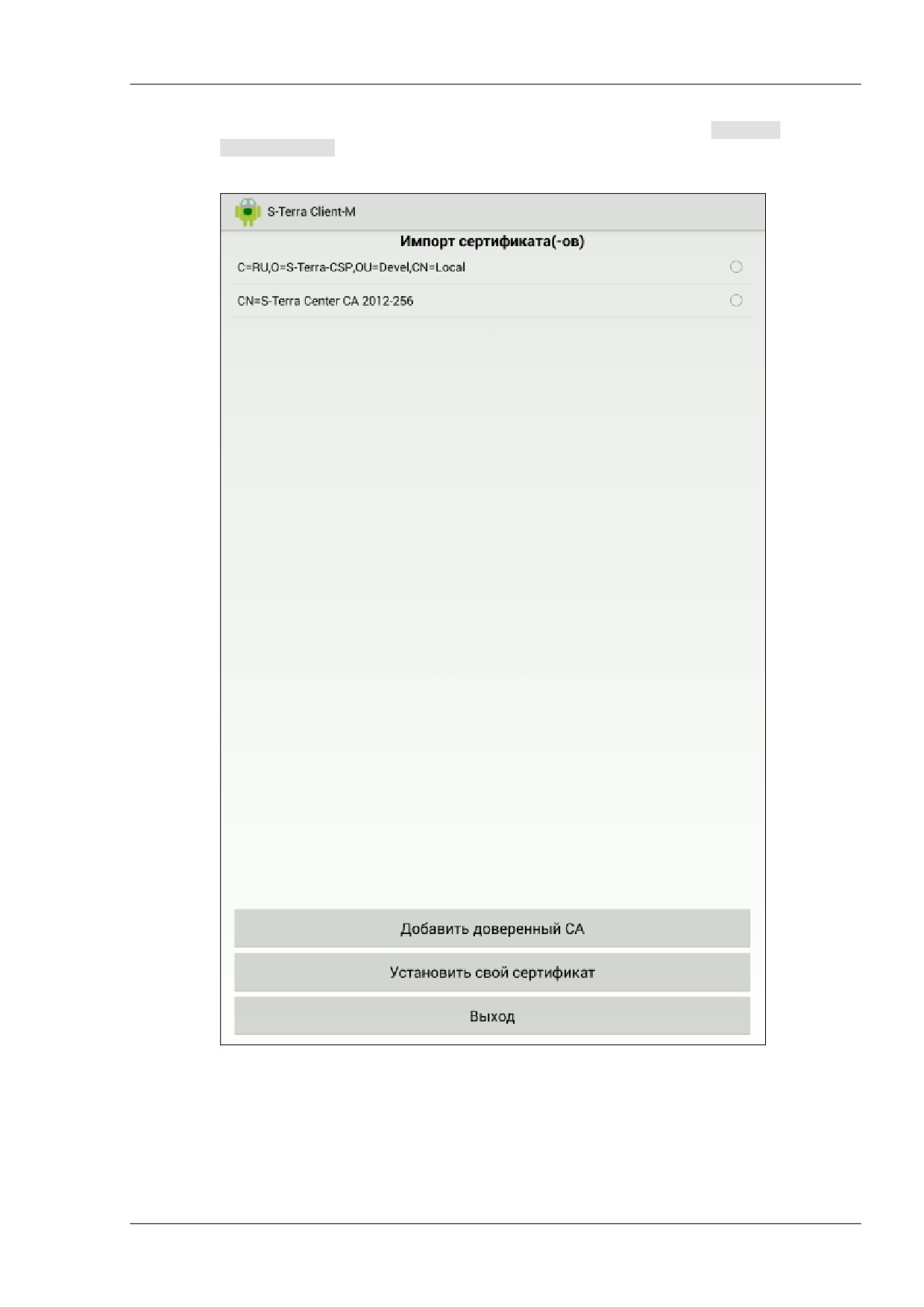

Появится список доступных контейнеров (Рисунок 33).

S-Terra Client-M

7.5. Задать общий ключ (preshared key)

Альтернативным способом аутентификации при помощи сертификатов является

аутентификация с использованием общего ключа (preshared key), но этот способ

рекомендуется использовать только в целях тестирования.

В разделе Задать общий ключ (preshared key) задается общий ключ.

Рисунок 36

Имя общего ключа - preshared_key (имя ключа задано и не может изменяться).

Подсвечивается состояние ключа - введен/не введен.

Ввести значение как текст - при выборе данного пункта появится поле для ввода

значения общего ключа.

Загрузить ключ из файла - предлагается выбрать файл с общим ключом. Файл,

содержащий общий ключ, должен быть предварительно размещен в папке S-Terra,

вложенной в Android External Storage Directory.

S-Terra Client-M

7.6. Настройки протоколирования

В разделе Настройки протоколирования можно задать протоколирование событий

по протоколу Syslog и указать адрес сервера, куда будут отправляться эти сообщения.

Уровень важности (Severity) протоколируемых событий соответствует уровню debug.

Рисунок 37

Экспорт лога в файлы - при выборе этого пункта, журнал протоколирования будет

сохранен в папке S-Terra, вложенной в Android External Storage Directory.

Syslog включен/выключен - флажок установлен - протоколирование ведется, если

флажок сброшен, то протоколирование не ведется. По умолчания протоколирование

событий ведется.

IP-адрес сервера syslog - указывается IP-адрес сервера, на который будут

посылаться сообщения о протоколируемых событиях. Значение по умолчанию -

127.0.0.1.

S-Terra Client-M

Деинсталляция «Программного

комплекса С-Терра Клиент-Мª

Перед деинсталляцией «С-Терра Клиент-Мª необходимо остановить службу VPN. Для

этого войдите в «С-Терра Клиент-Мª и сбросьте флажок Службы IKE/IPsec.

Невыполнение этого действия может привести к проблемам

при работе с сетевыми приложениями, а также к

компрометации сетевой безопасности. В этом случае, для

полного удаления компонентов Продукта из системы,

необходимо перезагрузить устройство.

Деинсталляция «С-Терра Клиент-Мª производится стандартными средствами

операционной системы. Войдите в Настройки, выберите Диспетчер приложений ->

Управление приложениями. Выберите приложение S-Terra Client-M и действие

Удалить. Для приложений, подписанных производителем устройств Samsung, удалите

также криптографическую библиотеку S-Terra Client-M.

S-Terra Client-M

Замечания по использованию «С-

Терра Клиент-Мª

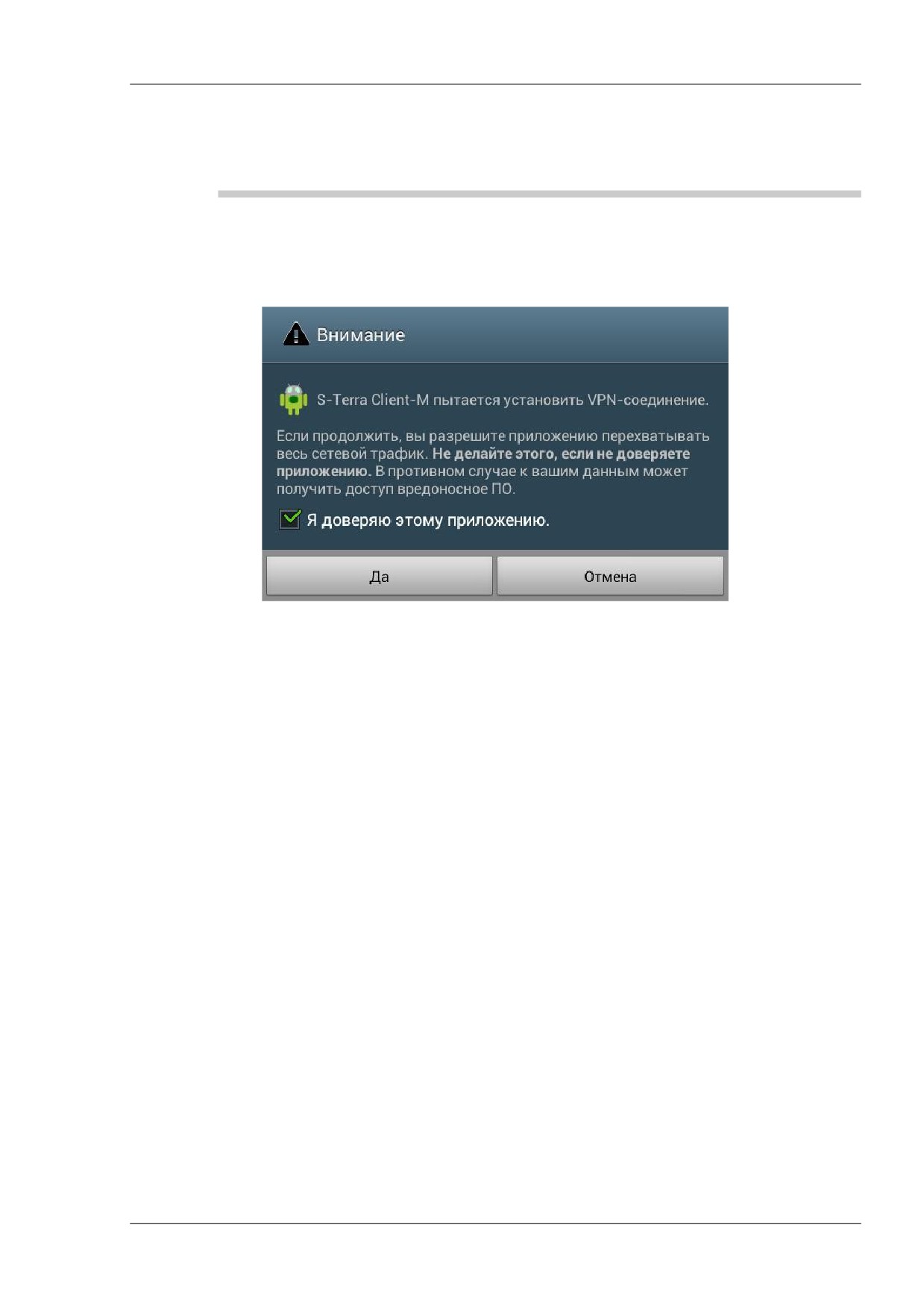

При создании защищенного соединения будет выдан запрос на подтверждение

установления VPN-соединения (Рисунок 38).

Рисунок 38

Разрешите установление VPN-соединения. В противном случае защищенное

соединение не сможет установиться. После получения разрешения установить VPN-

соединение, в области системных уведомлений появляется значок ключа. Следует

учесть, что появление изображения ключа не гарантирует успешного установления

защищенного соединения. Для диагностики надо использовать другие источники

информации, например, пункт меню «Показать информацию о соединенияхª.

Пользовательский интерфейс Android предполагает возможность ручного

разъединения VPN-соединения. Однако, такой способ удаления защищенных

соединений не рекомендуется, так как он может привести к проблемам с сетевым

настройками. Если нужно принудительно удалить защищенное соединение

рекомендуется останавливать службы IKE/IPsec.

S-Terra Client-M

10. Приложение

10.1. Получение сертификата пользователя и

CA-сертификата

В данном разделе рассмотрим один из возможных способов получения сертификата

пользователя. В нашем тестовом примере воспользуемся Удостоверяющим Центром -

Microsoft Certification Authority, где в качестве криптопровайдера (CSP) используется

Crypto-PRO GOST R34.10-2012 Strong Cryptographic Service Provider; Hash algorithm

GOST R 34.11-12 512.

Войдите в раздел Сертификаты (Рисунок 39). По умолчанию установлена настройка

криптографии - ГОСТ.

Рисунок 39

Выберите пункт меню Подготовить запрос на сертификат (по умолчанию

установлен ГОСТ 2001).

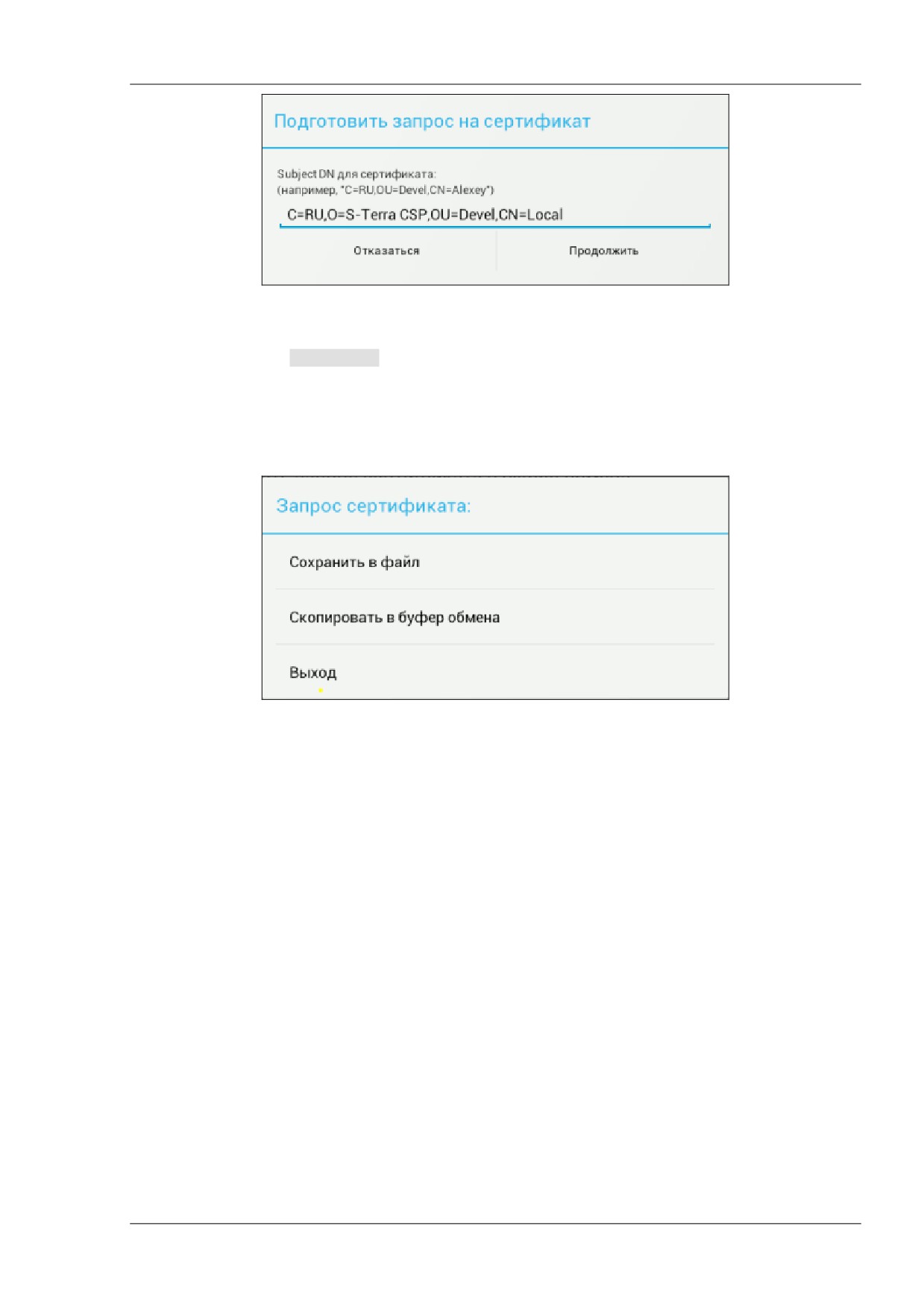

Появляется окно (Рисунок 40) в котором необходимо ввести значение поля Subject

Name сертификата.

S-Terra Client-M

Рисунок 40

Нажмите Продолжить.

Инициализируется генератор случайных чисел, создается контейнер с ключевой парой

и формируется запрос на сертификат пользователя.

Сохраните запрос сертификата в буфер обмена (Рисунок 41).

Рисунок 41

Для получения сертификата пользователя нужно отослать запрос на сертификат в

Удостоверяющий Центр.

Запустите браузер, укажите IP-адрес Удостоверяющего Центра и утилиту certsrv. В

приведенном примере адресная строка будет иметь следующий вид:

http://10.0.251.4/certsrv.

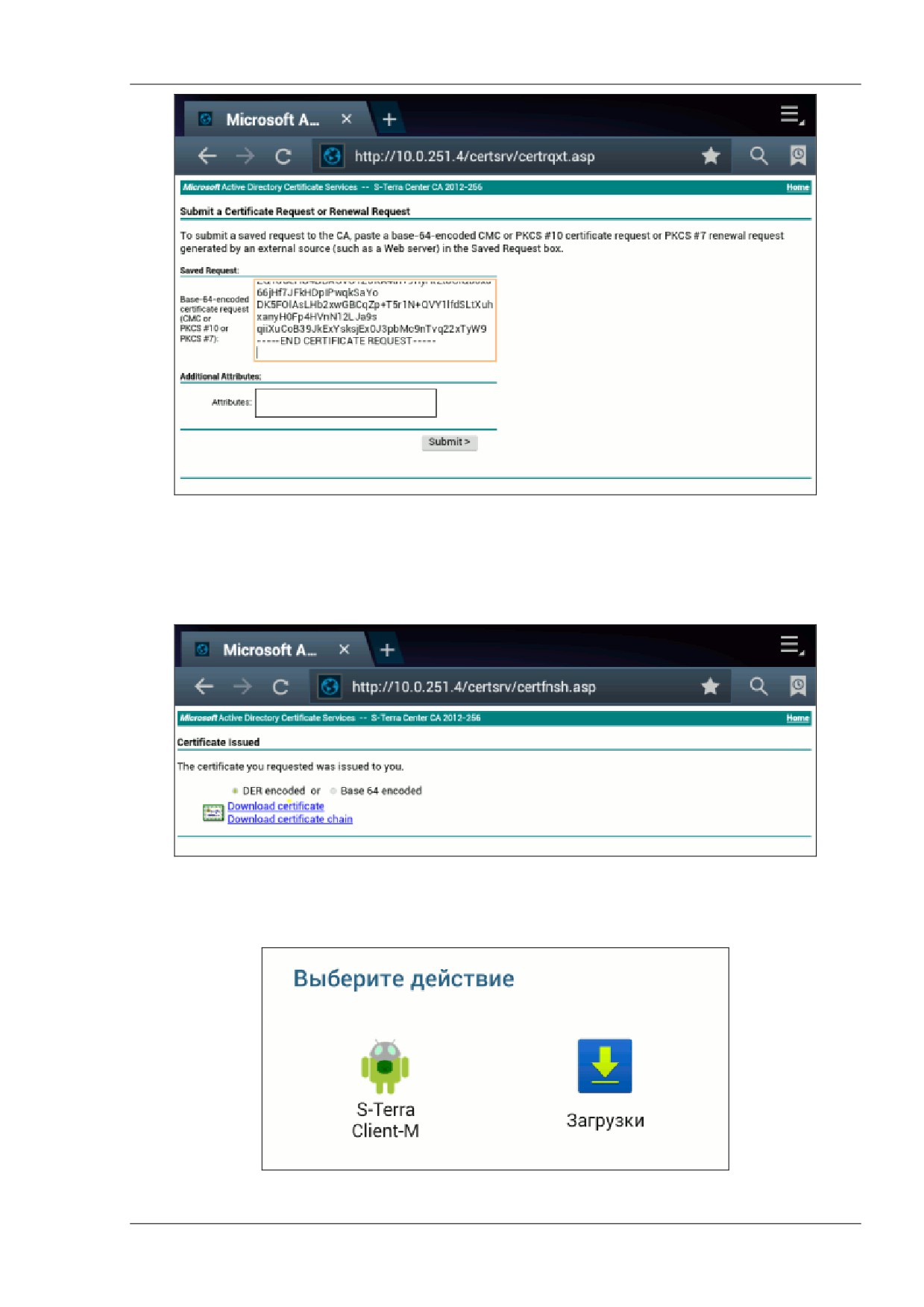

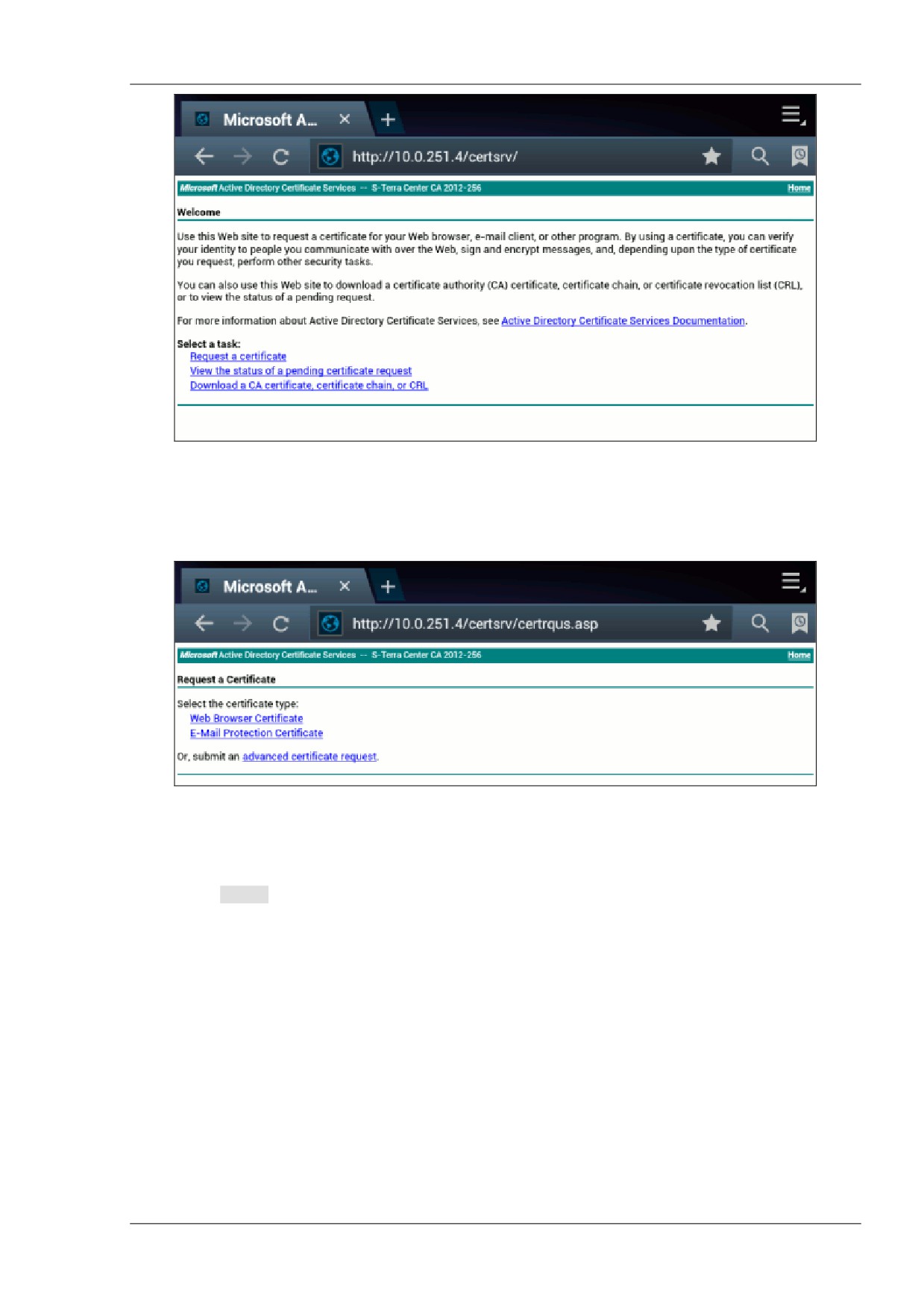

В появившемся окне Удостоверяющего Центра (Рисунок 42) выберите пункт меню -

Request a certificate.

S-Terra Client-M

10.2. Создание контейнера с ключевой парой на

токене

«Программный комплекс С-Терра Клиент-Мª не позволяет создать контейнер на

токене. В данном разделе описывается создание контейнера на токене с помощью

утилит «Программного комплекса С-Терра Клиентª, с использованием СКЗИ,

разработанного компанией S-Terra CSP.

Возможна работа с токенами следующих моделей: "JaCarta MicroSD", "Рутокен ЭЦП"

(USB), "Рутокен ЭЦП Bluetooth".

На компьютере администратора должен быть установлен административный пакет

продукта «Программный комплекс С-Терра Клиентª или установлен сам программный

комплекс. Разница в работе будет лишь в том, что упоминаемые ниже

конфигурационный файл skzi.conf и утилита cont_mgr будут находиться в каталоге

C:\Program Files\S-Terra Client AdminTool st либо в каталоге C:\Program Files\S-Terra

Client. Также должно быть установлено необходимое ПО для работы с токенами.

1. В файле skzi.conf, в котором содержатся настройки СКЗИ, укажите тип токена

(rutoken или etoken), а также местоположение и название модуля для поддержки

токена (интерфейс PKCS#11). Для Windows это обычно %WINDIR%\system32\

(x86) и %WINDIR%\SysWOW64 (x64).

Например, для функционирования токенов Рутокен в файл skzi.conf нужно добавить

две строки:

TokenLibPath=rtPKCS11ECP.dll

TokenType=rutoken

Для функционирования токенов JaCarta в файл skzi.conf нужно добавить

следующие строки:

TokenLibPath=jcPKCS11.dll

TokenType=etoken

2. Используя утилиту cont_mgr create, создайте контейнер с ключевой парой.

Например, создадим контейнер, доступный всем пользователям (уровня

компьютера), с именем conttoken на внешнем носителе, подключенном по

интерфейсу PKCS#11. Пароль (PIN) для доступа к контейнеру12345678. PIN

токена и пароль контейнера должен совпадать:

cont_mgr create -cont system::etoken://conttoken -PIN 12345678

3. Создайте запрос на сертификат с помощью утилиты cont_mgr request. Запрос

создается на основе уже имеющейся в контейнере пары ключей для подписи.

Например:

cont_mgr request -cont system::etoken://conttoken -PIN 12345678

-o myreq -n "C=ru,CN=user1,O=s-terra" -pem

Где параметр -o задает выходной файл myreq для PKCS#10-запроса, параметр

-n задает Distinguished Name сертификата, параметр -pem указывает выходной

формат.

4. Отправьте запрос в Удостоверяющий центр.

5. Полученный сертификат поместите на устройство, работающее под управлением

ОС Android в папке S-Terra, вложенной в Android External Storage Directory.

6. Выполните импорт своего сертификата в разделе Сертификаты «Программного

комплекса С-Терра Клиент-Мª.

S-Terra Client-M

10.3. Настройка «С-Терра Клиент-Мª с

использованием конфигурационного файла

Описание конфигурационного файла приведено в документе «Создание

конфигурационного файлаª (Lsp.pdf).

Особенности настройки

Если в конфигурационном файле S-Terra Client-M включен механизм

PathMTUDiscovery (IPsecAction.NoPathMTUDiscovery=FALSE), то значение

IPSecAction.MTU должно быть больше 670.

Параметр PersistentConnection в структуре IPsecAction всегда должен быть TRUE.

Допускается только одна структура NetworkInterface со значением LogicalName по

умолчанию.

Для платформ Android, не поддерживающих настройку iptables, фильтры InputFilter

и OutputFilter не работают.

Особенности работы с атрибутами InputFilter и OutputFilter для платформ Android,

поддерживающих настройку iptables:

Фильтры применяются ко всем сетевым интерфейсам кроме виртуального

интерфейса ikecfg ( tun).

Кроме того, присутствие цепочки InputFilter и/или OutputFilter запрещает

трафик IPv6 в соответствующих направлениях.

Если структура Filter используется в составе NetworkInterface.InputFilter или

NetworkInterface.OutputFilter, для нее появляются ограничения, связанные с тем,

что такие фильтры преобразуются в правила iptables. Ограничения следующие:

Запрещено указания полей Schedule, LogEventID, Log, Label, ExtendedAction,

PacketType.

Сочетание SourcePort или DestinationPort с ProtocolID кроме TCP и UDP, не

допускается.

В поле Action можно указывать только PASS или DROP.

Структура RoutingTable для S-Terra Client-M не поддерживается.

Структура AHProposal для S-Terra Client-M не поддерживается.

S-Terra Client-M

10.4. Особенности настройки шлюза при работе

с «Программным комплексом С-Терра

Клиент-Мª

Существуют некоторые особенности при создании политики безопасности для шлюза

S-Terra Gate при работе с S-Terra Client-M на платформе Android, что связано как с

самой операционной системой, так и использованием беспроводного соединения:

Получение S-Terra Client-M настроек DNS по IKECFG:

S-Terra Gate должен быть настроен таким образом, чтобы клиенту

выдавался IKECFG-адрес, DNS суффикс и адрес DNS-сервера. Без указания

DNS-адреса DNS суффикс на S-Terra Client-M не выставится.

Фрагмент LSP на S-Terra Gate:

AddressPool <pool-name>

(

IPAddresses = ...

DNSServers = <dns-server-ip>

DNSSuffixes = "<dns-suffix>"

)

S-Terra Gate может передавать произвольное количество DNS-серверов, но

сколько будет реально использоваться, зависит от типа устройства и версии

прошивки. Если S-Terra Client-M получит больше четырех адресов DNS-

серверов, то все адреса, начиная с пятого, будут проигнорированы.

Рекомендуется задавать не более двух адресов в списке адресов серверов

DNS, передаваемых по протоколу IKECFG клиенту.

Существует ограничение на длину DNS суффиксов, получаемых по IKECFG.

При превышении ограничения на длину DNS суффиксов защищенное

соединение не устанавливается:

Если по IKECFG передается один DNS суффикс, то его длина не должна

превышать 91 символ.

Если по IKECFG передается два и более DNS суффиксов, то их

суммарная длина вместе с разделителями не должна превышать 91

символ (длина разделителя - один символ).

Для версии Gate 3.11 необходимо использовать Dead Peer Detection (DPD). В

конфигурационном файле, в структуре IKERule атрибуту DoNotUseDPD должно

быть присвоено значение FALSE.

В конфигурационном файле, в структуре IKEParameters атрибуту

IKECFGBindAddress желательно присвоить значение TO_PUBLIC_ADDRESS

(для версии Gate 3.x) или в структуре IKERule атрибуту

IKECFGBindToPeerAddress присвоить значение TRUE (для версии Gate 4.0). Для

S-Terra Gate версии 4.1 это можно не делать.

Описание конфигурационного файла для S-Terra Gate смотрите на сайте http://www.s-

terra.com/support/documents/.

S-Terra Client-M

10.5. Сообщения об ошибках

Возможные сообщения об ошибках, которые могут появиться во время работы

Продукта, представлены в нижеследующей таблице.

Таблица 1

Сообщение

Пояснение

Фатальные ошибки

Please remove S-Terra Client-

Пожалуйста, удалите S-Terra

Стандартная

M using Android application

Client-M, используя стандартные

приписка к

manager

средства управления

остальным

приложениями Android

сообщениям из этого

раздела.

Обозначает полную

неработоспособность

приложения.

Возможные причины:

Повреждение

инсталляционного

пакета.

Несовместимость с

программной или

аппаратной

платформой.

Повреждение ОС.

Физическое

повреждение

устройства.

This device is not supported by

Это устройство не

S-Terra Client-M

поддерживается S-Terra Client-M

Failed to load the install

Ошибка загрузки конфигурации

configuration

инсталлятора

Failed to parse the install

Ошибка разбора конфигурации

configuration: line

инсталлятора: строка

<номер_строки>

Failed to parse the install

Ошибка разбора конфигурации

configuration: line

инсталлятора: строка

<номер_строки>: Unsupported

<номер_строки>:

mode

Неподдерживаемый режим

File <имя_файла> is not

Файл <имя_файла> не доступен

accessible in the package.

внутри пакета.

Failed to extract file

Ошибка извлечения файла

<имя_файла>.

Failed to set mode to file

Ошибка изменения режима

<имя_файла>.

доступа к файлу <имя_файла>.

Failed to remove file

Ошибка удаления файла

<имя_файла>.

S-Terra Client-M

Failed to remove directory

Ошибка удаления каталога

<имя_файла>.

<имя_каталога>.

Failed to create directory

Ошибка создания каталога

<имя_файла>.

<имя_каталога>.

Failed to load the platform

Ошибка загрузки описаний

aliases

платформ

Failed to parse the platform

Ошибка разбора описаний

aliases: line <номер_строки>

платформ: строка

<номер_строки>

Failed to create the file hash list

Ошибка создания списка

контрольных сумм файлов

Failed to obtain text of EULA

Ошибка получения текста

лицензионного соглашения

Стандартные ошибки

Failed to stop IKE/IPsec

Ошибка остановки служб IKE/IPsec

services

License check failed

Проверка лицензии не прошла

Failed to load configuration

Ошибка при загрузке

конфигурации

Failed to import pre-shared

Ошибка добавления общего ключа

key

Failed to generate certificate

Ошибка создания запроса

request

сертификата

Failed to save certificate

Ошибка сохранения запроса

request

сертификата

Failed to import trusted CA

Ошибка добавления CA

Failed to import local

Ошибка добавления сертификата

certificate

Failed to import remote

Ошибка добавления сертификата

certificate or CRL

или CRL

Failed to stop secure

Ошибка остановки защищенного

connection

соединения

Cannot connect to the

Ошибка связи со службами

IKE/IPsec services

IKE/IPsec

Failed to set syslog

Ошибка настройки параметров

parameters

syslog

Failed to read certificates

Ошибка чтения списка

from storage

сертификатов

Failed to save text

Ошибка сохранения текста

S-Terra Client-M

Failed to load file

Ошибка загрузки файла

<имя_файла>

Failed to read current

Ошибка чтения текущей

configuration

конфигурации

Failed to construct

Ошибка формирования текста

configuration text

конфигурации

Unrecognizable certificate

Неизвестный источник данных для

data source

сертификата

Failed to parse certificate

Ошибка разбора URL хранилища

storage URL

сертификата

Failed to load certificate

Ошибка загрузки хранилища

storage

сертификата

Certificate is not compatible

Сертификат несовместим с

with current request

текущим запросом

VPN connection rejected by

Защищенное соединение

user

отвергнуто пользователем

Cannot create interface.

Невозможно создать туннельный

Как правило

Probably your device does

интерфейс. Вероятно ваше

фатальная ошибка

not support Android VPN

устройство не поддерживает

(свидетельствует о

Service.

службу Android VPN.

несовместимости

устройства)

Неуспешный логин

Auto login FAILED

Автоматический логин не

выполнен

IKE/IPsec services start

Ошибка запуска служб IKE/IPsec.

FAILED with exit code

Код возврата: <код_возврата>

<код_возврата>

Failed to get container list

Ошибка получения списка

контейнеров

Failed to export log to files

Ошибка экспорта лога в файлы

Failed to get certificate list

Ошибка получения списка

сертификатов

Failed to remove certificate

Ошибка удаления сертификата

Failed to read token provider

Ошибка чтения списка

list

провайдеров токенов

Failed to configure token

Ошибка конфигурирования

provider

провайдера токенов

Firewall rules were

Правила пакетного фильтра

Только в версии для

unexpectedly changed.

испорчены, возможен обход

Samsung

Security policy can be

политики безопасности. Код

bypassed. Error code:

ошибки: <код_ошибки>

<код_ошибки>

S-Terra Client-M

Failed to get default policy

Ошибка получения политики по

Только в версии для

умолчанию

Samsung

Подсказки пользователю

Please, enter correct security

Пожалуйста, введите правильный

gateway address

адрес защищенного шлюза

Please, enter correct remote

Пожалуйста, введите правильные

subnet addresses

адреса защищаемых подсетей

Please, enter correct IKE key

Пожалуйста, введите правильное

lifetime

время жизни ключа IKE

Please, enter correct ESP

Пожалуйста, введите правильное

key lifetime

время жизни ключа ESP

Please, enter correct IKE ID

Пожалуйста, введите правильное

for preshared key

IKE ID для аутентификации на

authentication

общем ключе

Authentication mode GOST

Для режима аутентификации

certificate requires IKE

Сертификат ГОСТ требуется

transform set GOST VKO

Набор преобразований ГОСТ VKO

There is no container found

Не найдено ни одного контейнера

Passwords do not match

Пароли не совпадают

Other version of the

Установлена другая версия

application

приложения

(<установленная_версия>)

(<установленная_версия>). Вы

is present. You can install

можете установить версию

version

<устанавливаемая_версия>

поверх.

over it.

S-Terra Client-M

10.6. Состояние служб IKE/IPsec

Таблица 2

Политика по

Сообщение

Пояснение

умолчанию

Службы IKE/IPsec остановлены

passdhcp / dropall /

Службы IKE/IPsec остановлены

passall

Службы IKE/IPsec остановлены

сетевая защита отключена

error

Службы IKE/IPsec остановлены

сетевая защита может быть

нарушена: не удалось получить

политику по умолчанию

Службы IKE/IPsec работают

защищенное соединение

Присутствует хотя бы один

установлено

IPsec SA

не соединен

LSP загружена, однако

IPsec SA отсутствует

passdhcp / dropall /

защищенное соединение

LSP присутствует в базе

остановлено

локальных настроек, однако

отгружена ("Остановить

защищенное соединение")

passall

сетевая защита отключена

LSP присутствует в базе

локальных настроек, однако

отгружена ("Остановить

защищенное соединение")

error

сетевая защита может быть

нарушена: не удалось получить

политику по умолчанию

passdhcp / dropall /

не сконфигурирован

LSP отсутствует в базе

локальных настроек

passall

не сконфигурирован

LSP отсутствует в базе

сетевая защита отключена

локальных настроек

Примечание 1: условные обозначения поля "Политика по умолчанию":

passdhcp - пропускать пакеты только по протоколу DHCP;

passall - пропускать все;

dropall - блокировать все;

error - неизвестно (аварийная ситуация);

na - неприменима (в случае APK для прочих устройств - НЕ Samsung);

пустая ячейка - не зависит от политики по умолчанию.

S-Terra Client-M
