Программный комплекс С-Терра Шлюз. Версия 4.1. С-Терра «Пост». Руководство пользователя

2.

Работа с С-Терра «Постª

При работе с С-Терра «Постª пользователь получает доступ только к целевому

программному обеспечению. Доступ к операционной системе, посторонним приложениям и

периферийным устройствам АРМ, за исключением специально разрешенных к

использованию исключен, что обеспечивает целостность программной среды терминала

удаленного доступа и изоляцию вычислительного процесса клиента удаленного доступа в

ходе доверенного сеанса.

Существует два режима работы с С-Терра «Постª:

 Административный режим - предоставляет возможность изменить PIN

администратора, разблокировать PIN пользователя.

 Режим пользователя - предоставляет доступ к функциональному программному

обеспечению.

Административный режим работы выбирается только во время загрузки.

Административный режим подробно описан в «Руководстве администратораª. Далее

рассмотрим работу с С-Терра «Постª в режиме пользователя.

2.1. Начало работы

Подключите специальный загрузочный носитель к USB-порту выключенного компьютера

(АРМ). Включите компьютер. Начнет выполняться загрузка со специального загрузочного

носителя:

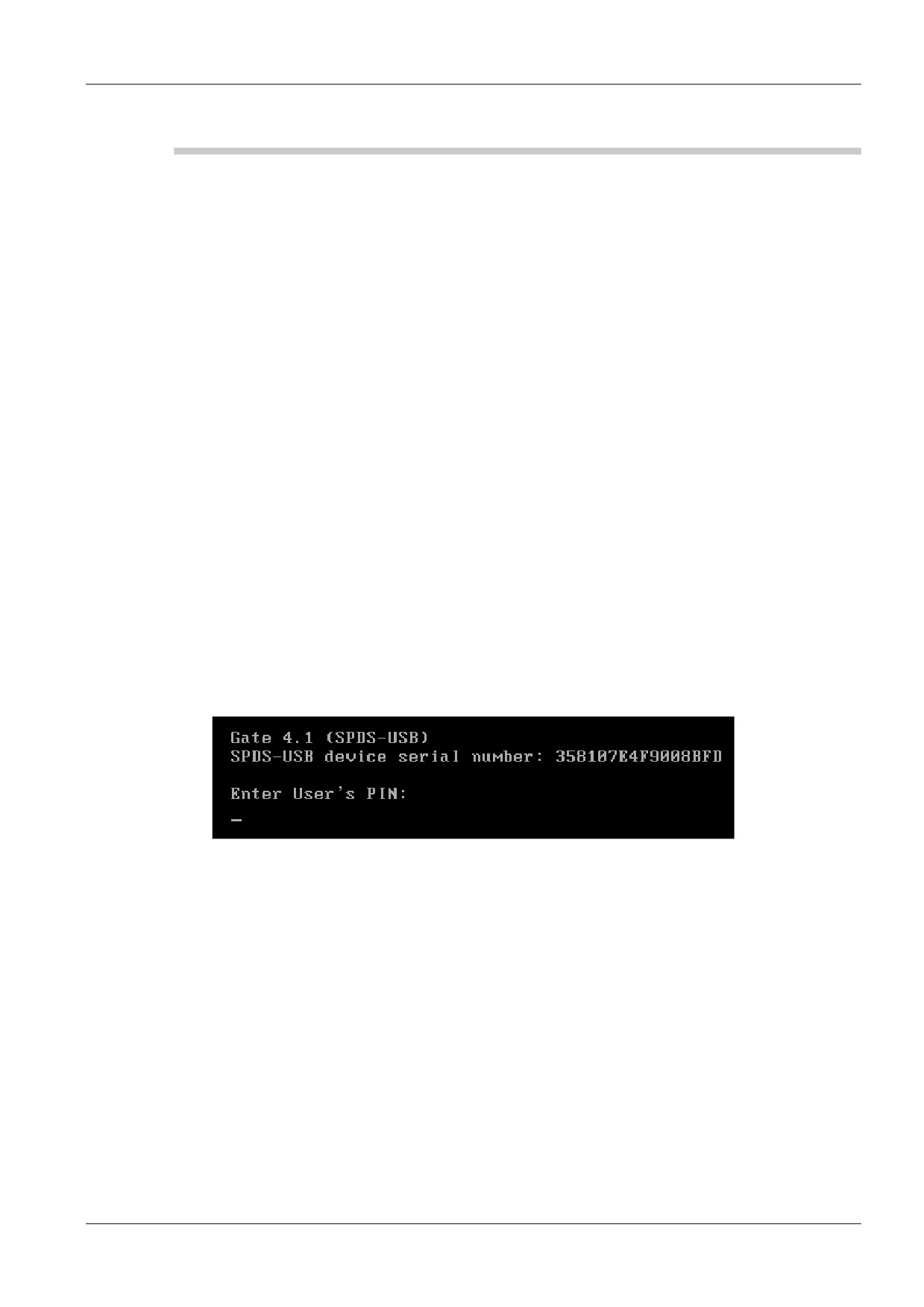

1. На экран выводится серийный номер устройства СПДС-USB. Запрашивается PIN

пользователя, ввод PIN маскируется знаками «*ª.

Рисунок 1

Примечание: Если PIN введен неправильно, дается еще 4 попытки, после чего

специальный загрузочный носитель будет заблокирован. Перед тем, как устройство

будет заблокировано, выдается диагностическая информация. Разблокировать

устройство может пользователь, идентифицированный как администратор. Блокировка

производится аппаратными средствами. При утрате паролей пользователя и

администратора дальнейшее использование С-Терра «Постª будет невозможно.

С-Терра «Постª

4

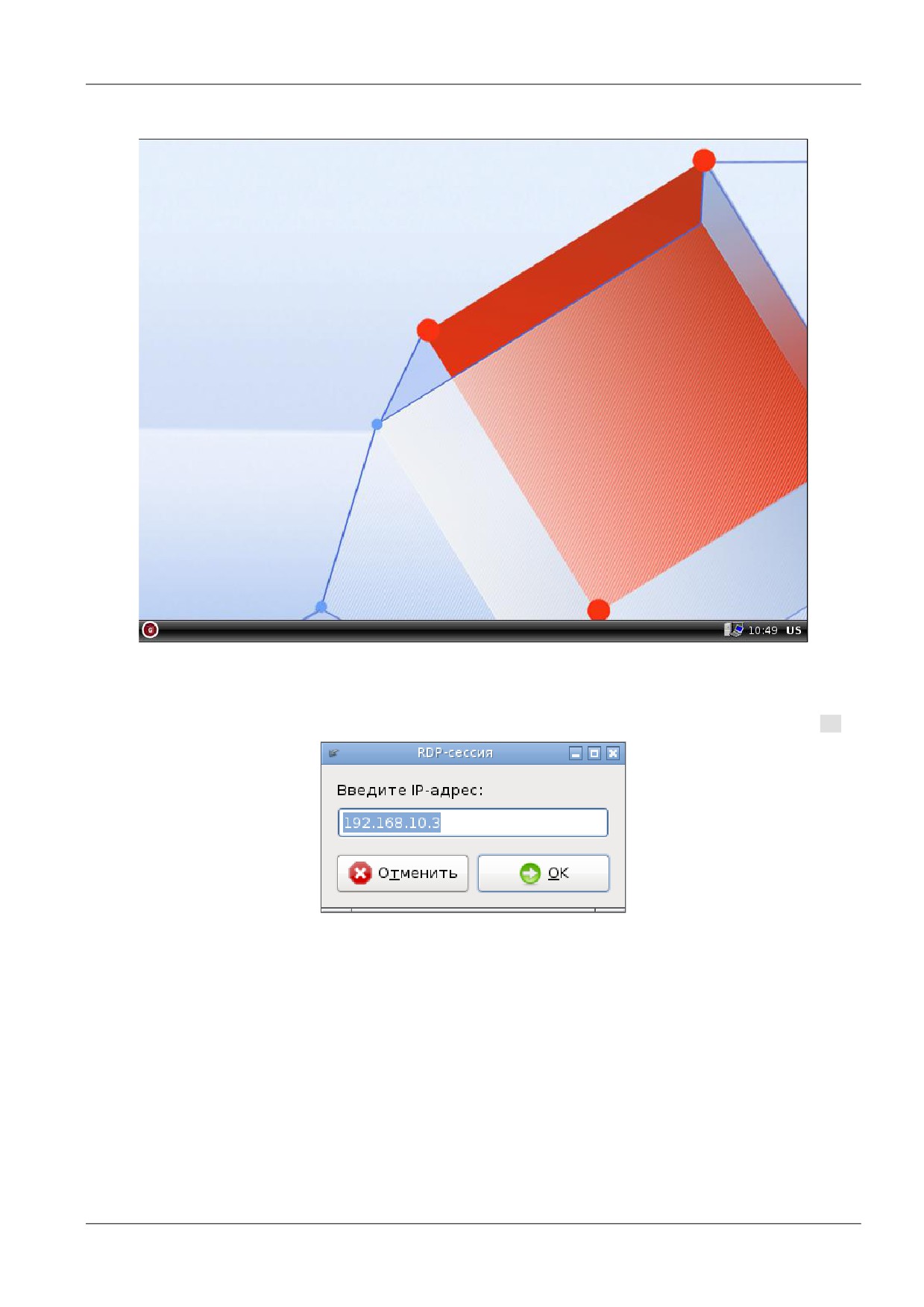

2. После аутентификации пользователя загружается графическая оболочка LXDE (Рисунок

2).

Рисунок 2

3. Если в настройках RDP-сессии, заданных Администратором, указана автозагрузка, то

после запуска С-Терра «Постª на рабочий стол будет выведено окно RDP-сессии

(Рисунок 3). Для подтверждения подключения к указанному адресу, нажмите кнопку ОК.

Рисунок 3

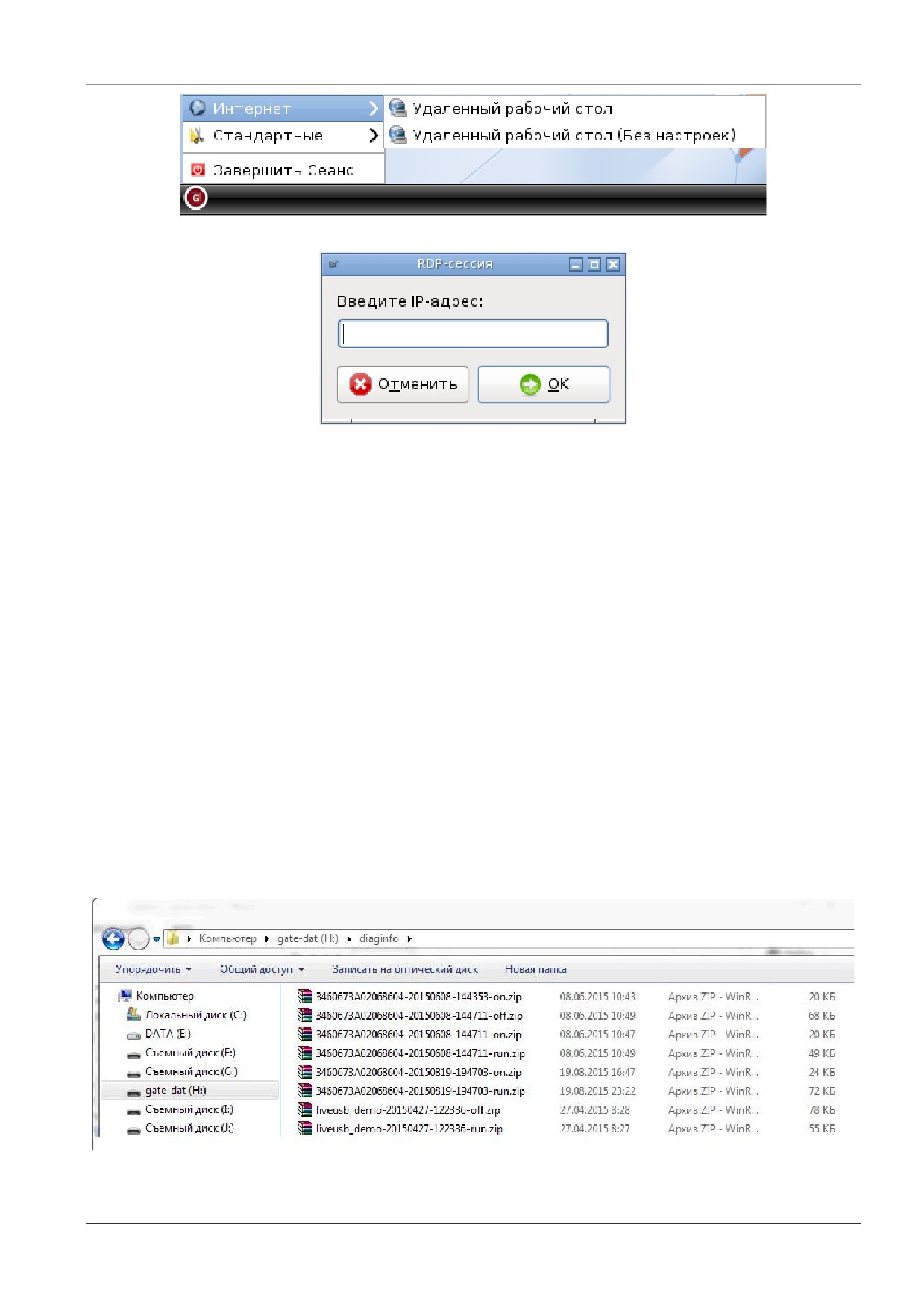

4. В случае выключенной автозагрузки запуск RDP-сессии производится из пункта

системного меню Интернет (Рисунок 4):

 Интернет > Удаленный рабочий стол - при заданных параметрах RDP-сессии от

Сервера управления. В открывшемся окне RDP-сессии подтвердите подключение к

указанному IP-адресу (Рисунок 3).

 Интернет > Удаленный рабочий стол (Без настроек) - если IP-адрес удаленного

рабочего стола требуется ввести вручную (при отсутствии, либо некорректном задании

настроек ранее). В открывшемся окне RDP-сессии укажите адрес RDP-сервера

(Рисунок 5). Логин и пароль при доступе к RDP-серверу будут запрашиваться

непосредственно в RDP-сессии.

С-Терра «Постª

5

Рисунок 4

Рисунок 5

2.2. Обновление настроек Продукта

Обновление настроек Продукта, подготовленное администратором, выполняется

автоматически с использованием продукта «С-Терра КП 4.1ª. Клиент управления проверяет

наличие доступных для него обновлений и загружает их с Сервера управления. Обновление

применяется сразу, перезагрузка устройства не требуется. Во время выполнения

обновления VPN-сервис может быть остановлен.

2.3. Диагностическая информация

Диагностическая информация собирается для каждого сеанса и записывается на СЗН

«СПДС-USB-01ª в каталог disk/diaginfo в виде архивного файла.

Имя архивного файла содержит идентификатор данного экземпляра С-Терра «Постª, дату и

время, а также дополнительный указатель на момент создания файла (on - файл создан

при загрузке продукта, off - при окончании работы, run - во время работы продукта).

В архивном файле находятся сведения об аппаратной платформе, на которой выполнялась

загрузка С-Терра «Постª, а также журнал сообщений, формируемый системой

протоколирования событий.

Диагностическая информация хранится для пяти последних сессий (Рисунок 6).

Рисунок 6

С-Терра «Постª

6

2.4. Завершение работы с С-Терра «Постª

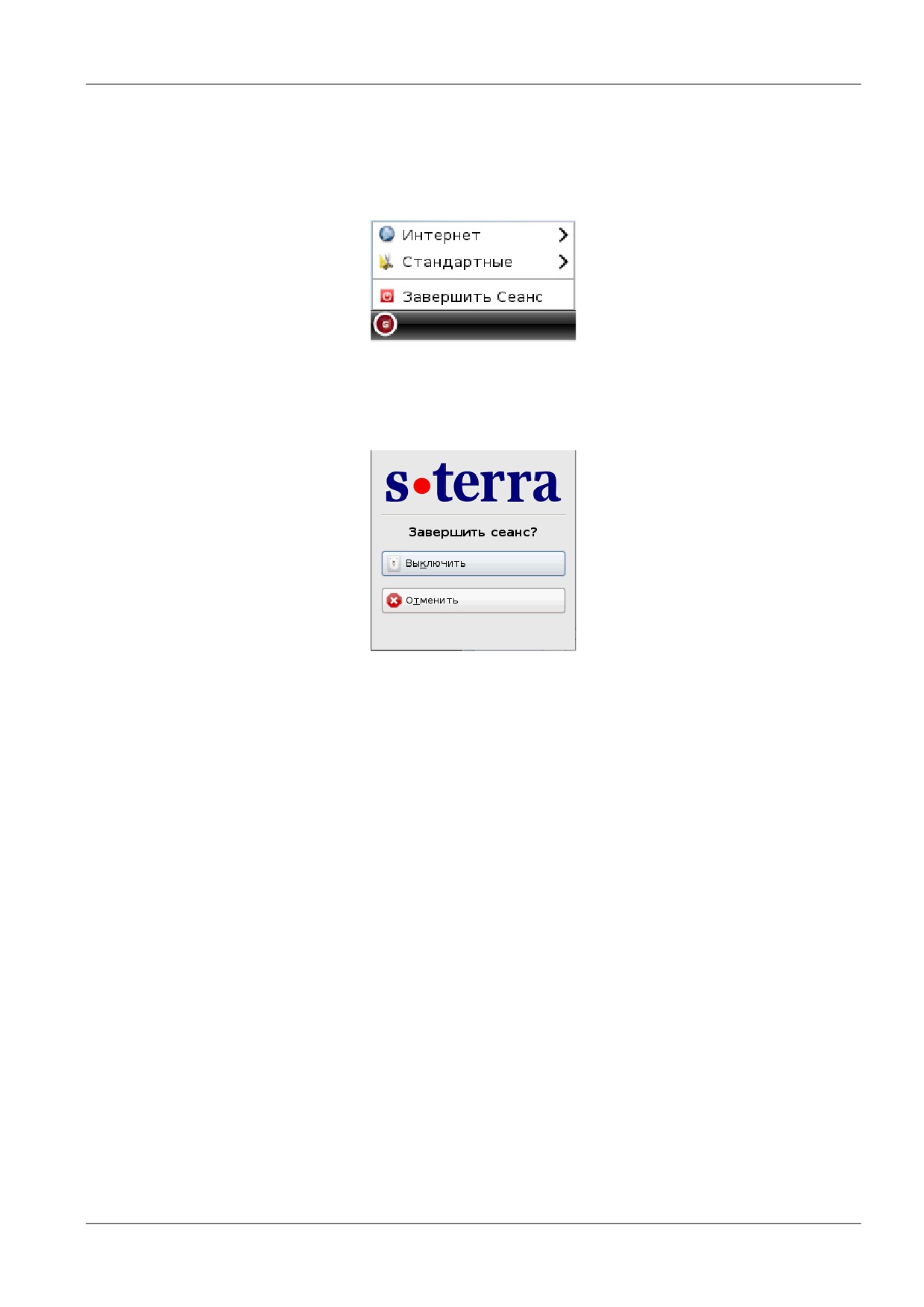

Для завершения работы с С-Терра «Постª нажмите на иконку в нижней левой части экрана и

выберите пункт меню Завершить сеанс (Рисунок 7).

Рисунок 7

Появляется окно с выбором подтверждения выключения С-Терра «Постª либо отменой

действия (Рисунок 8).

Рисунок 8

С-Терра «Постª

7

3.

Диагностические утилиты

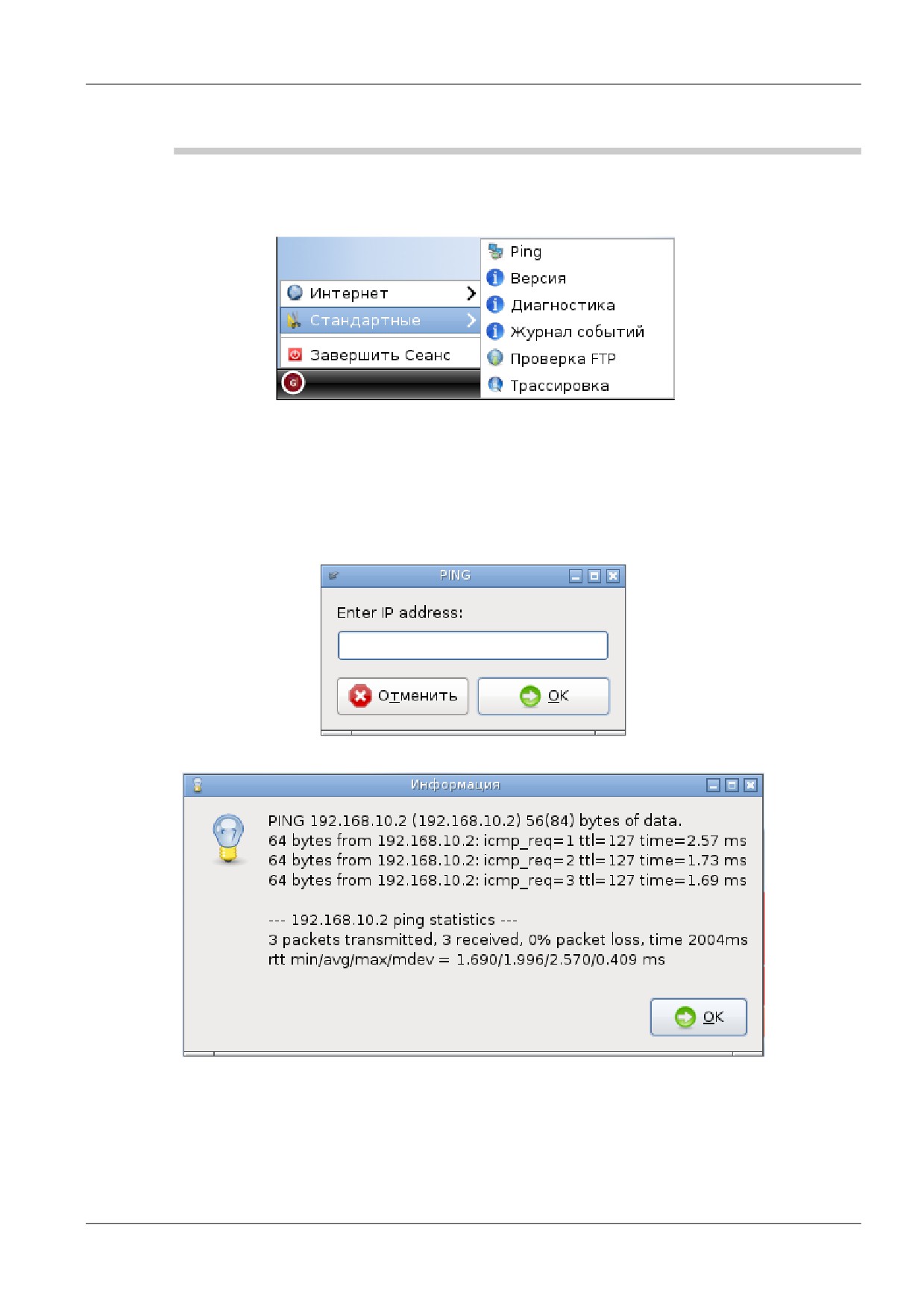

Диагностические утилиты вызываются нажатием на иконку в нижней левой части экрана и

выбором пункта меню Стандартные (Рисунок 9).

Рисунок 9

Пункты меню: Проверка FTP, Трассировка и Ping вызывают приложения, представляющие

собой графическую оболочку для доступа к системным утилитам wget, traceroute и ping

соответственно. При вызове вышеуказанных утилит на экране появляется окно, в котором

надо ввести IP-адрес диагностируемого сетевого ресурса.

 Ping - определяет доступность сетевого устройства (Рисунок 10). Результат работы

утилиты отображается в информационном окне (Рисунок 11).

Рисунок 10

Рисунок 11

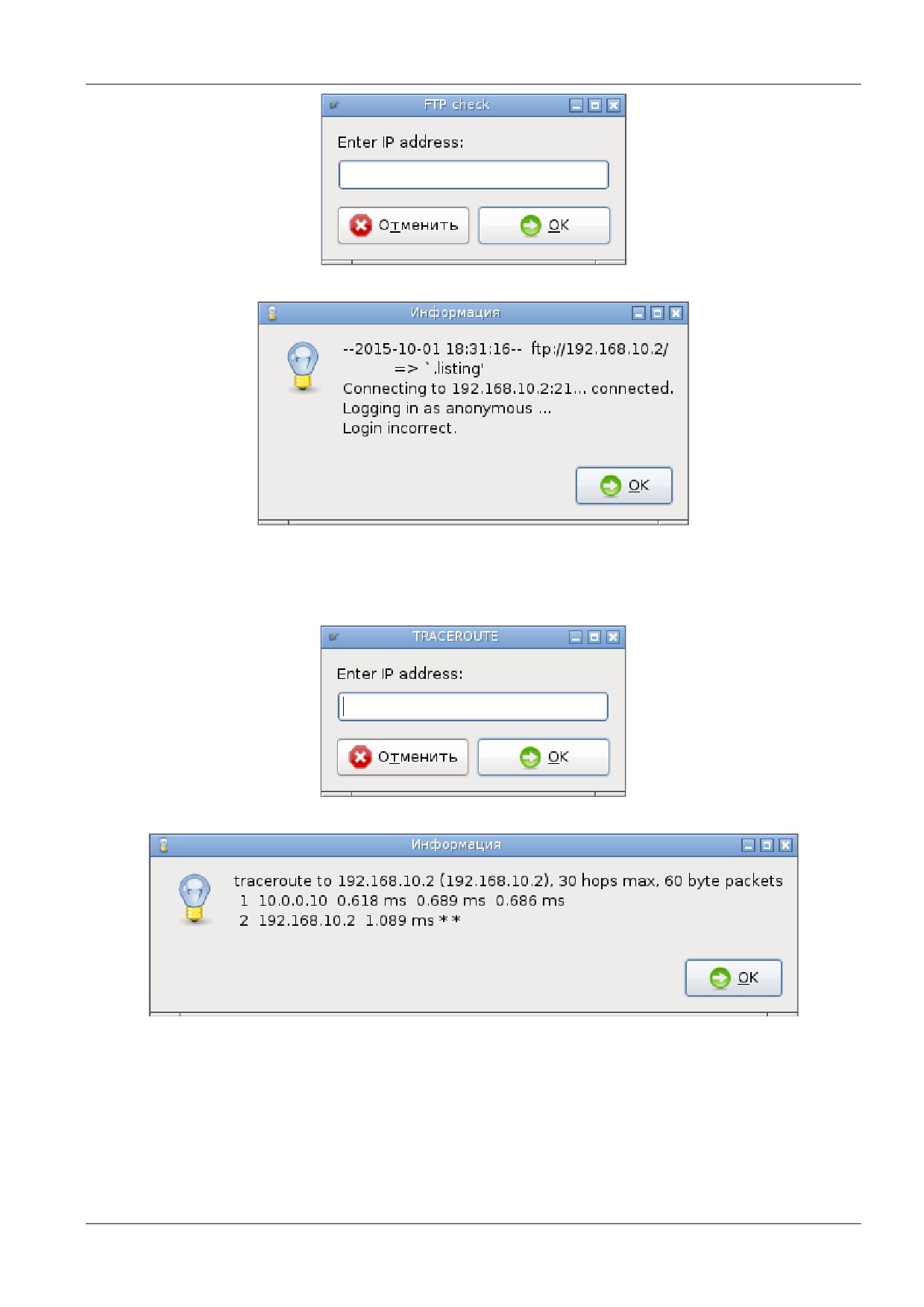

 Проверка FTP - определяет доступность FTP-сервера (Рисунок 12). Результат работы

утилиты отображается в информационном окне (Рисунок 13).

С-Терра «Постª

8

Рисунок 12

Рисунок 13

 Трассировка - выполняется трассировка маршрута до заданного целевого узла

(Рисунок 14). Результат работы утилиты отображается в информационном окне

(Рисунок 15).

Рисунок 14

Рисунок 15

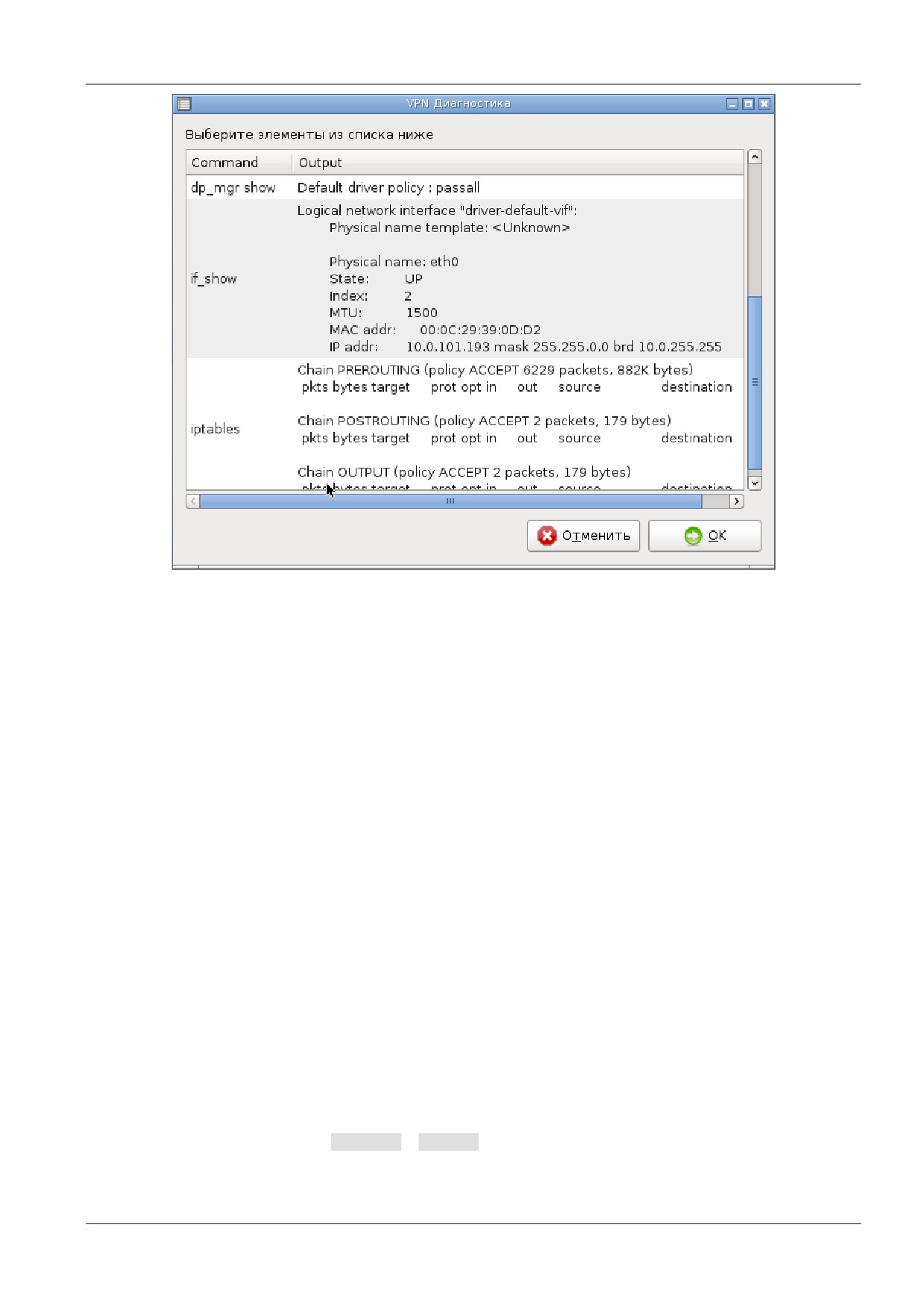

Пункт меню Диагностика вызывает специализированные информационные команды

(Рисунок 16), входящие в состав С-Терра Шлюз и позволяющие получить данные о

сертификатах и предопределенных ключах, зарегистрированных в базе Продукта, о

параметрах сетевых интерфейсов, созданных защищенных соединениях, лицензии на

Продукт, лицензии на продукт КриптоПро CSP.

С-Терра «Постª

9

Рисунок 16

Рассмотрим эти команды подробнее:

 sa_mgr show выводит информацию обо всех IPsec SA, ISAKMP SA и их состоянии, и

о количестве IKE обменов;

 cert_mgr show позволяет просмотреть сертификаты и список отозванных

сертификатов, размещенных в файле или базе Продукта;

 cert_mgr check предназначена для проверки сертификатов, находящихся в базе

Продукта;

 key_mgr show показывает предопределенные ключи, зарегистрированные в базе

Продукта;

 lic_mgr show выводит информацию о текущей лицензии на продукт

С-Терра Шлюз;

 cpro lic выводит информацию о текущей лицензии на продукт КриптоПро CSP;

 dp_mgr show предназначена для просмотра установленных настроек политики

драйвера по умолчанию;

 if_show предназначена для просмотра логических, физических имен и других

параметров сетевых интерфейсов;

 iptables выводит информацию о правилах iptables, которые задаются

администратором в «С-Терра КП 4.1ª (настройки EX_SRC_IP и EX_DST_IP_<N>).

Выбор пункта меню Журнал событий вызывает окно с вкладками для различных групп

протоколируемых событий С-Терра «Постª. В правом нижнем углу каждой вкладки

расположены кнопки Обновить и Закрыть, позволяющие обновить информацию о событиях,

либо закрыть окно. Рассмотрим подробнее вкладки:

С-Терра «Постª

10

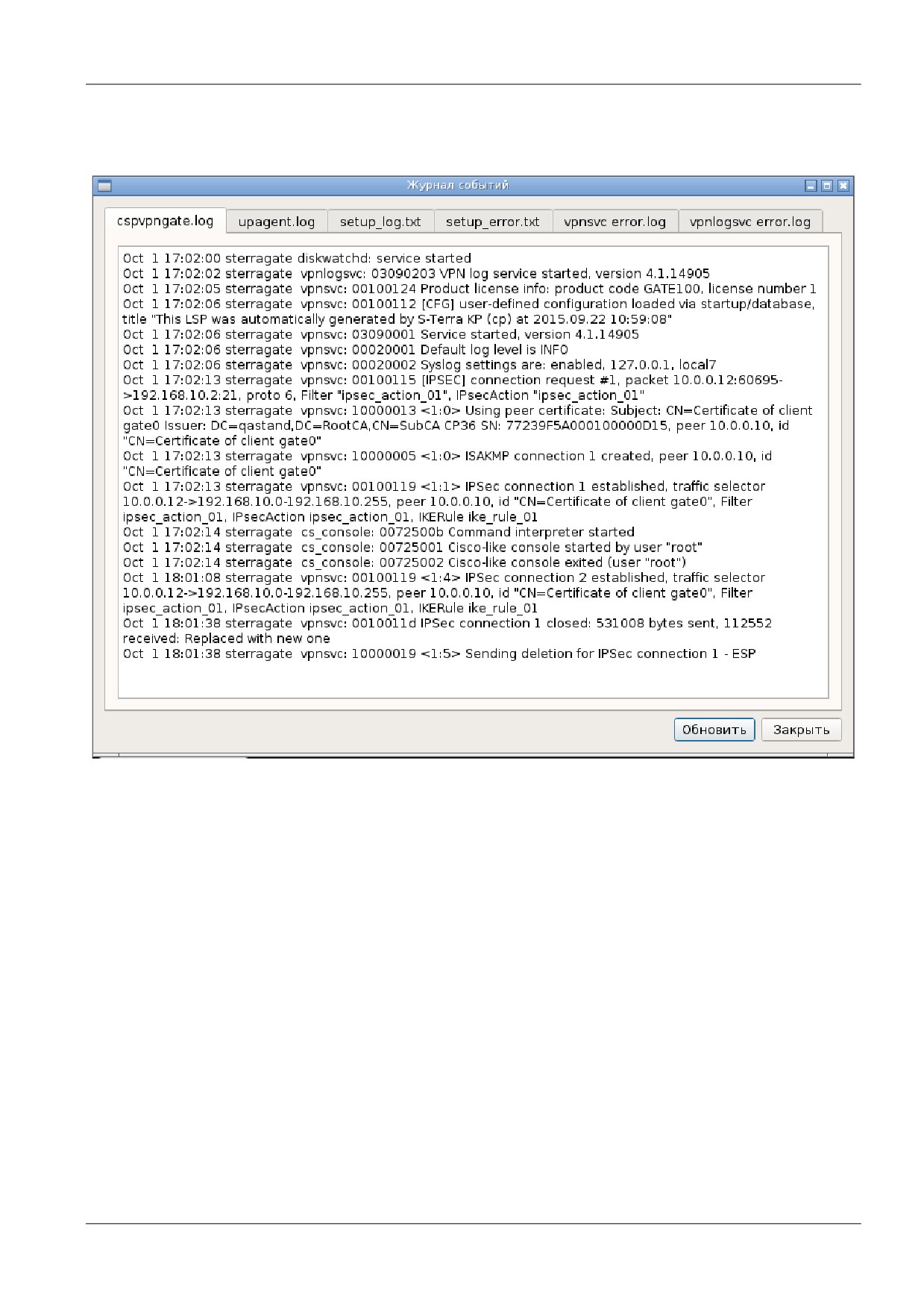

 cspvpngate.log - позволяет посмотреть журнал протоколирования событий VPN

сервиса (Рисунок 17). Информация, выводимая в этом окне, может быть полезна при

первичной диагностике проблем построения защищенного соединения и

предназначена, прежде всего, администратору.

Рисунок 17

С-Терра «Постª

11

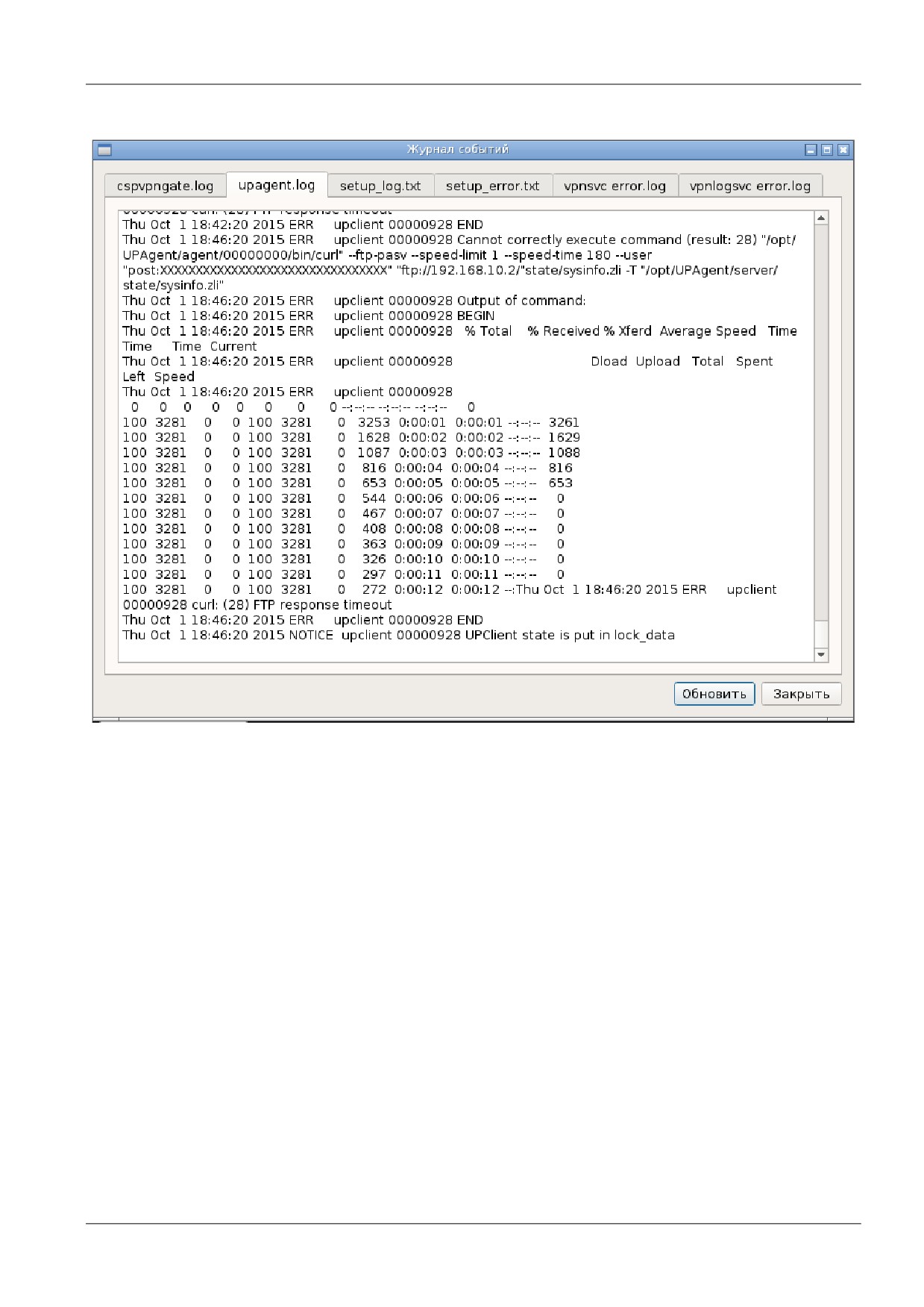

 upagent.log - позволяет посмотреть журнал протоколирования событий, связанных с

обновлением настроек на С-Терра «Постª (Рисунок 18).

Рисунок 18

С-Терра «Постª

12

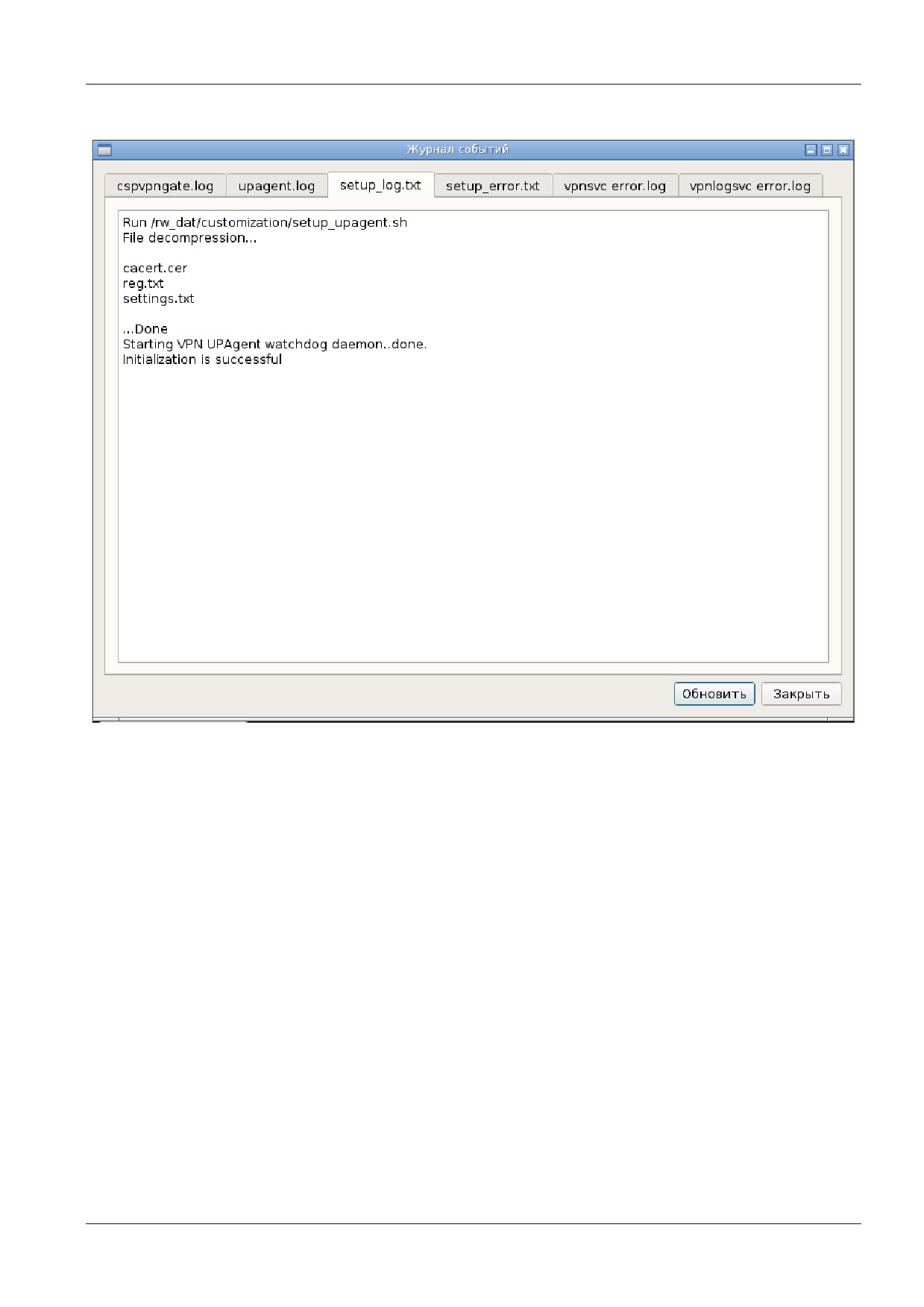

 setup_log.txt - выводит информацию об успешной инициализации продукта и

установке клиента управления (Рисунок 19).

Рисунок 19

 setup_error.txt - выводит сообщения об ошибках в случае неуспешной

инициализации.

 vpnsvc error.log - выводит сообщения об ошибках при неуспешном запуске IPsec

демона.

 vpnlogsvc error.log - выводит сообщения об ошибках при неуспешном запуске

vpnlogsvc.

С-Терра «Постª

13

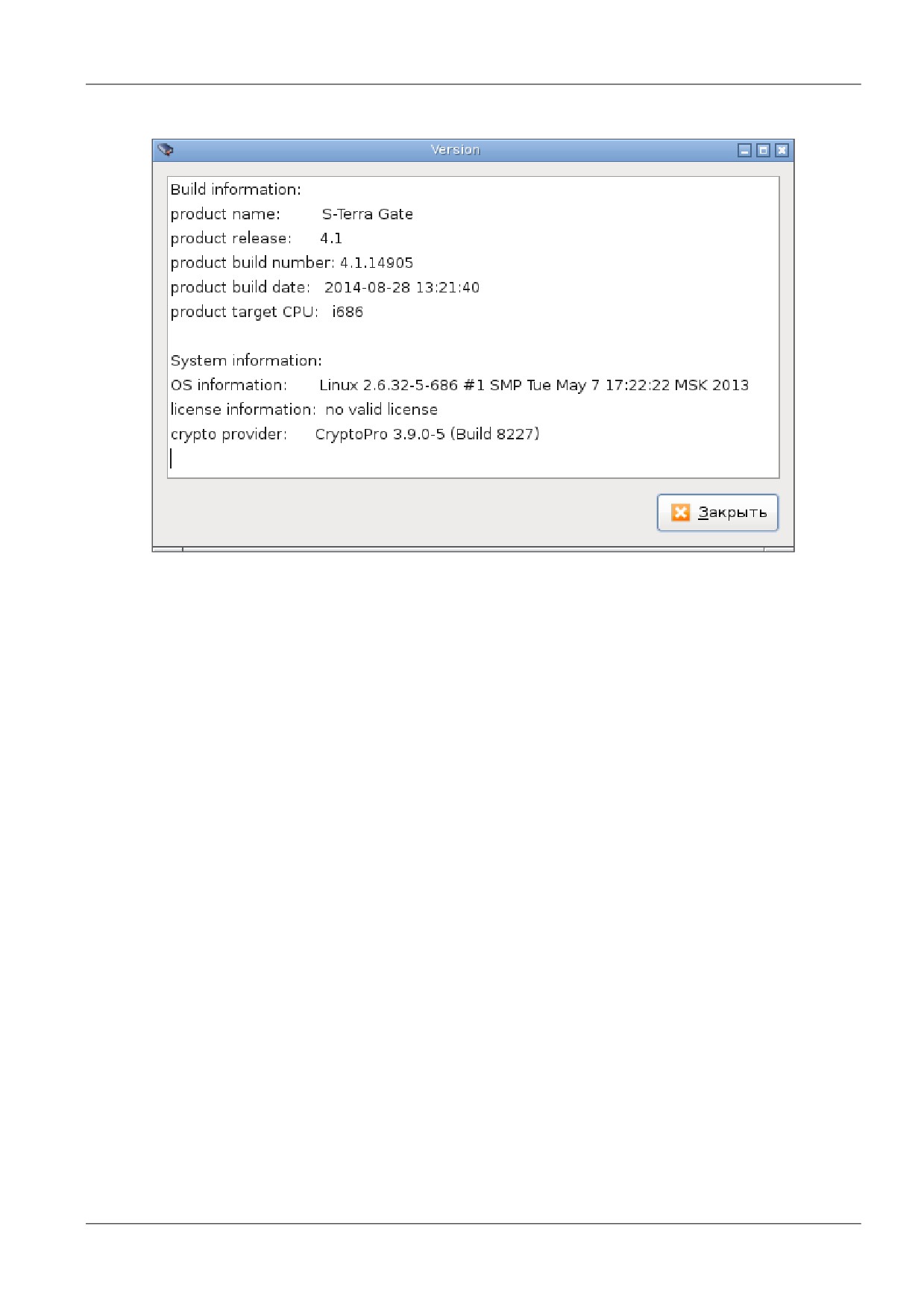

Пункт меню Версия позволяет просмотреть сведения о версии установленного С-Терра

Шлюз, операционной системе и краткую информацию о лицензии (Рисунок 20).

Рисунок 20

С-Терра «Постª

14

3.1. Дополнительная функциональность

Пользователь может посмотреть состояние защищенного соединения, которое

отображается иконкой в правом нижнем углу рабочей панели (Таблица 1):

VPN соединение отсутствует

Установлено соединение VPN

VPN-сервис остановлен

Таблица 1

Список доступных «горячихª клавиш приведен в Таблица 2.

Win+R

открыть меню запуска программ

Alt+Tab

переключить текущее активное окно на следующее

Alt+Shift+Tab

переключить текущее активное окно на предыдущее

Alt+F4

закрыть окно

Win+D

свернуть\развернуть все окна

Сtrl+Alt+Enter

переключить окно RDP-сессии в режим «На весь экранª и

обратно

Таблица 2

С-Терра «Постª

15

4.

Приложение

4.1. Процесс загрузки С-Терра «Постª 4.1

Обратите внимание! Загрузка С-Терра «Постª 4.1 может занимать до 3 минут. Если

загрузка занимает больше времени, убедитесь, что выполнены все рекомендации,

представленные выше.

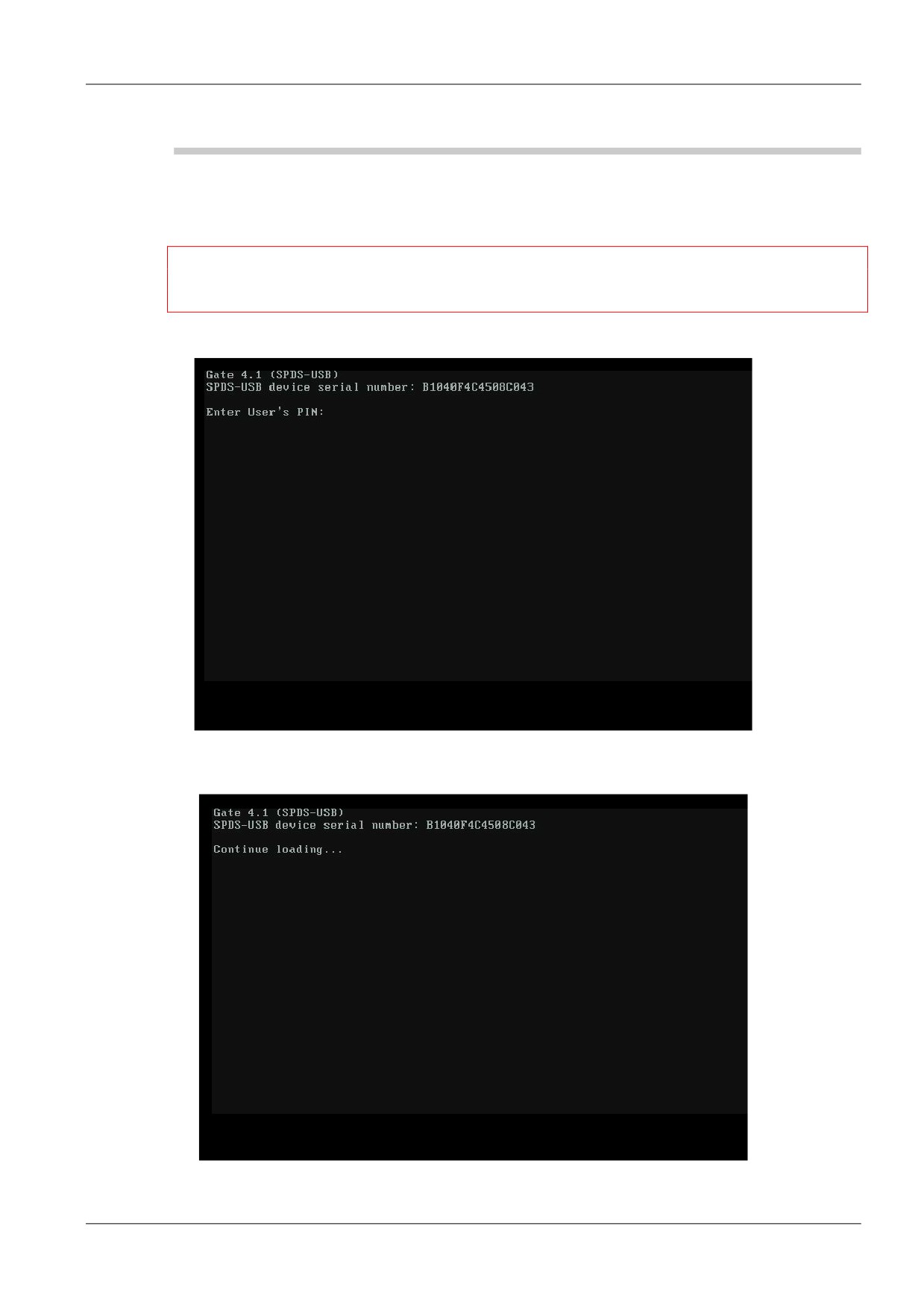

Меню ввода PIN (Рисунок 21).

Рисунок 21

Загрузка после ввода PIN (Рисунок 22).

Рисунок 22

С-Терра «Постª

16

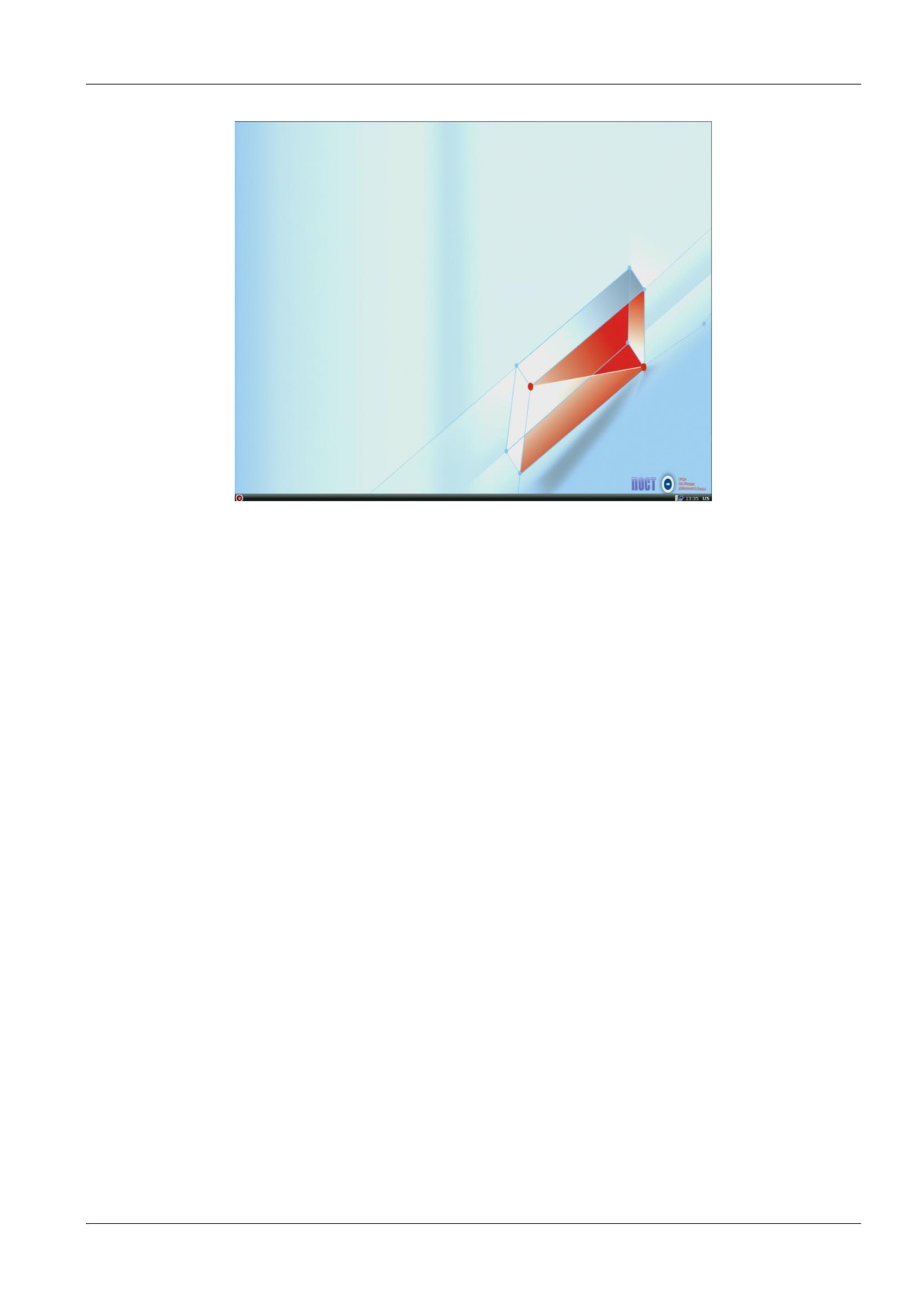

Загруженная ОС (Рисунок 23).

Рисунок 23
