Настройка шлюза

Перед настройкой шлюза и созданием политики безопасности выполните инициализацию

«Программного комплекса С-Терра Шлюз. Версия 4.1ª, которая описана в документе

«Инициализация S-Terra Gate на вычислительных системах архитектуры Intel x86/x86-64ª или,

в случае использования модуля МСМ-950, выполните действия, описанные в документе

«Руководство по установке и настройке модуля МСМ-950ª.

Этапы настройки шлюза

Настройка «Программного комплекса С-Терра Шлюзª осуществляется в два этапа:

Общая настройка шлюза.

Создание политики безопасности шлюза.

Общие настройки шлюза

Перечислим общие настройки шлюза, описанные подробно далее:

Регистрация Лицензий на продукт S-Terra Gate и КриптоПро CSP, если их необходимо

перерегистрировать после инициализации продуктов.

Особенности генерации ключевой пары для исполнения класса защиты КС2/КС3, если

для АМПДЗ не поддерживается функциональность ДСЧ.

Работа с токенами.

Изменение паролей (рекомендуется выполнить).

Настройка интерфейсов:

Назначение IP-адресов интерфейсам.

Назначение нескольких IP-адресов одному интерфейсу.

Добавление сетевых интерфейсов.

Настройка сетевых интерфейсов, поддерживающих 802.1Q.

Настройка MTU интерфейса.

Перезагрузка LSP при изменении состояния интерфейсов.

Настройка переменных окружения для балансировки нагрузки на шлюз.

Настройка параметров параллельной обработки сетевого трафика.

Синхронизация часов на шлюзе безопасности с NTP-сервером точного времени.

Настройка NAT.

Настройка RRI.

Удаленная настройка шлюза.

Регистрация Лицензий после инициализации

Регистрация Лицензии на S-Terra Gate

Регистрация Лицензии на Продукт выполняется во время инициализации «Программного

комплекса С-Терра Шлюзª, но если появится необходимость перерегистрировать Лицензию

после инициализации, то используется утилита lic_mgr.

Утилита lic_mgr, описанная в документе «Специализированные командыª, запускается из

интерфейса командной строки из каталога Продукта /opt/VPNagent/bin:

lic_mgr set -p PRODUCT_CODE -c CUSTOMER_CODE -n LICENSE_NUMBER

-l LICENSE_CODE

Регистрация Лицензии на КриптоПро CSP

В случае необходимости перерегистрировать лицензию на СКЗИ «КриптоПро CSPª следует

запустить утилиту cpconfig (утилита находится в каталоге /opt/cprocsp/sbin/ia32 или

/opt/cprocsp/sbin/amd64):

cpconfig -license -set xxxxxxx

xxxxxxx - серийный номер продукта «КриптоПро CSPª.

Для регистрации драйверной части лицензии выполните команду:

set_driver_license.sh

После регистрации перезапустите vpn-демона, выполнив команду:

/etc/init.d/vpngate restart

Особенности генерации ключевой пары для

исполнения класса защиты КС2/КС3, если для АМПДЗ

не поддерживается функциональность ДСЧ

Существуют некоторые особенности генерации ключевой пары и создания запроса на

сертификат в случае использования «Программного комплекса С-Терра Шлюзª исполнения

класса защиты КС2/КС3, т.к. для некоторых АПМДЗ не поддерживается функциональность

ДСЧ.

Возможны различные варианты, в зависимости того, какая криптографическая библиотека

применяется в «С-Терра Шлюзª:

Если используется криптобиблиотека, разработанная компанией «С-Терра СиЭсПиª, то

при генерации ключевой пары возможно использование биологического ДСЧ.

Если используется СКЗИ «КриптоПро CSPª:

Администратор, на отдельной машине, с установленными СКЗИ «КриптоПро CSPª

(класс защиты КС2/КС3) и электронным замком «Собольª, изготавливает внешнюю

гамму, доставляет ее безопасным способом на «С-Терра Шлюзª и затем, при

помощи утилиты cert_mgr, создает ключевую пару и запрос на сертификат.

Подробнее изготовление внешней гаммы описано ниже.

Администратор, на отдельной машине, используя СКЗИ «КриптоПро CSPª создает

ключевую пару и запрос на сертификат, получает сертификат и доставляет его и

контейнер на «С-Терра Шлюзª. Подробное описание приведено в документе

«Программный комплекс С-Терра Шлюз. Версия 4.1. Руководство администратора.

Приложениеª, в разделе «Создание локального сертификата с использованием

СКЗИ «КриптоПро CSPª.

Администратор, на отдельной машине, с установленными СКЗИ «КриптоПро CSPª и

«Программным комплексом С-Терра Клиентª, создает ключевую пару и запрос на

сертификат, получает сертификат и доставляет его на «С-Терра Шлюзª. Подробнее

см. документ «Программный комплекс С-Терра Клиент. Версия 4.1. Руководство

администратора. Приложение Аª, раздел «Создание сертификата пользователя с

использованием СКЗИ «КриптоПро CSPª.

Изготовление внешней гаммы

Внешнюю гамму можно применять на «С-Терра Шлюзª, независимо от используемой

криптобиблиотеки.

На отдельной машине должно быть установлено СКЗИ «КриптоПро CSPª (класс защиты

КС2/КС3) и электронный замок «Собольª.

Для изготовления внешней гаммы в командной строке запустите утилиту genkpim, например:

genkpim.exe 500 12121111 f:\gamma

500 - необходимое количество случайных отрезков гаммы для записи на носитель,

12121111 - номер комплекта внешней гаммы (8 символов в 16-ричном коде),

f:\gamma - путь на носителе, по которому будет записан файл с внешней гаммой.

В результате выполнения команды создается файл kis_1, который записывается на

носитель по пути f:\gamma дублированием в два каталога: DB1 и DB2.

Далее действия будут различаться в зависимости от используемого СКЗИ:

В случае использования СКЗИ «КриптоПро CSPª, выполните копирование файлов с

внешней гаммой с носителя на «С-Терра Шлюзª в следующие каталоги:

/var/opt/cprocsp/dsrf/db1/ и /var/opt/cprocsp/dsrf/db2/ соответственно.

Изменение или восстановление PIN для СЗН «СПДС-

USB-01ª

Существуют возможность изменить PIN администратора или восстановить PIN пользователя

в случае использования «Программного комплекса С-Терра Шлюзª, предустановленного на

СЗН «СПДС-USB-01ª.

Для этого перезагрузите ОС и во время загрузки войдите в режим администратора, нажав

клавишу “A” в ответ на сообщение:

Press ‘a’ to enter SPDS-USB Administrator mode or Esc to continue OS

Далее будет запрошен PIN администратора (изначально 12345678):

Enter Administrator’s PIN:

В случае успешной аутентификации будет предложено выбрать одно из действий:

Press next keys to select sub-mode:

1. To change SPDS-USB Administrator’s PIN

2. To unblock SPDS-USB User’s PIN

3. To SPDS-USB image recovery

4. To continue OS loading

Действие To SPDS-USB image recovery - восстановление образа СПДС-USB-01 с

внешнего носителя подробно описано в документе «Инструкции по восстановлению и

обновлению ПАКª, в разделе «Инструкция по восстановлению ПАК с S-Terra Gate,

предустановленным на СЗН «СПДС-USB-01ª и здесь рассматриваться не будет.

При выборе To change SPDS-USB Administrator's PIN - изменение PIN

администратора СПДС-USB-01 будет предложено ввести новый PIN администратора и

подтвердить его повторным вводом:

Enter new Administrator’s PIN:

Retype new Administrator’s PIN:

Длина пароля должна быть не менее 8 символов, пароль может содержать цифры, буквы

верхнего и нижнего регистров, специальные символы: (@, #, $, &, *, % и т.п.).

При несовпадении введенных PIN-кодов будет выведено сообщение: New PINs not match и

будет предложено заново ввести PIN администратора. При совпадении введенных PIN-кодов

выводится сообщение Administrator’s PIN changed и предлагается нажать любую

клавишу для перехода в административный режим.

При выборе To unblock SPDS-USB User’s PIN - восстановление PIN пользователя

СПДС-USB-01 будет предложено ввести новый PIN пользователя и подтвердить его

повторным вводом:

Enter new User’s PIN:

Retype new user’s PIN:

Длина пароля должна быть не менее 4 символов, пароль может содержать цифры, буквы

верхнего и нижнего регистров, специальные символы: (@, #, $, &, *, % и т.п.). При совпадении

введенных PIN-кодов выводится сообщение User’s PIN unblocked и предлагается нажать

любую клавишу для перехода в административный режим. При несовпадении введенных PIN-

кодов будет выведено сообщение: New PINs not match и будет предложено заново ввести

PIN пользователя.

Изменение паролей

После инициализации Продукта пользователь "root" с правами системного администратора

имеет пустой пароль, который рекомендуется изменить системными средствами:

зайдите в систему пользователем "root";

выполните команду "passwd";

введите новый пароль.

Специальный пользователь, созданный в процессе инсталляции с именем "cscons", имеет

пароль "csp" и уровень привилегий 15. Ему предоставляется возможность управлять

настройками S-Terra Gate и создавать политику безопасности. Рекомендуется после

инсталляции изменить пароль этого пользователя. Изменение пароля пользователя,

создание новых пользователей с разными уровнями привилегий осуществляется в

специализированной консоли - в интерфейсе командной строки либо локально, либо

удаленно с использованием команды username password или username secret.

Задание пароля для доступа к привилегированному (а также к конфигурационному) режиму

для пользователей с уровнями привилегий от 0 до 14 осуществляется командами enable

password или enable secret.

Настройка интерфейсов (ОС Debian)

В зависимости от способа создания политики безопасности шлюза настройка интерфейсов

выполняется:по-разному:

если политика безопасности создается с использованием cisco-like консоли, то и

настройка интерфейсов должна выполняться там же (при помощи команд cisco-like

консоли);

если политика безопасности создается путем написания конфигурационного текстового

файла, то настройку интерфейсов рекомендуется выполнять при помощи средств ОС

(команда ifconfig).

Cisco-like консоль автоматически запускается при входе в систему пользователем “cscons”.

Пользователи, обладающие административными привилегиями, могут запустить консоль

командой cs_console из каталога /opt/VPNagent/bin/.

Посмотреть IP-адреса интерфейсов можно с использованием команды cisco-like консоли show

running-config. Для настройки адресов требуется сначала войти в глобальный

конфигурационный режим консоли, используя команду configure terminal, а затем - в

режим interface configuration, задав команду interface type port/number. Данная

команда позволяет управлять настройками только зарегистрированных сетевых интерфейсов.

Изменения, сделанные в этом режиме, вступают в действие немедленно и сохраняются в

загрузочных скриптах ОС. Команды консоли описаны в документе «Cisco-like командыª

(Console_command_reference.pdf).

Для просмотра IP-адресов интерфейсов в ОС используется команда ifconfig -a.

Назначение IP-адресов интерфейсам

Измененить IP-адреса и маски подсети сетевых интерфейсов можно:

при помощи команд cisco-like консоли;

при помощи команды ifconfig.

Назначение IP-адресов в cisco-like консоли

1. Войдите в режим interface configuration:

interface fastethernetport/number

2. Назначьте интерфейсу IP-адрес и маску:

ip address IP-адрес маска

Повторное задание IP-адреса замещает предыдущее значение.

Для того, чтобы увидеть сделанные изменения в конфигурации, используйте команду show

running-config.

Назначение IP-адресов командой ifconfig

1. При помощи команды ifconfig назначьте адрес и маску интерфейсу, например:

ifconfig имя_интерфейса IP-адрес netmask маска up

2. Вызовите скрипт, сохраняющий данные об интерфейсе в конфигурационных файлах:

/bin/ni_saveif.sh имя_интерфейса

Назначение нескольких IP-адресов одному интерфейсу

Назначение IP-адресов в cisco-like консоли

Различаются primary и secondary IP-адреса. В качестве primary адреса выбирается первый по

списку адрес, остальные - в качестве secondary. Primary адрес может быть только один.

Адресов secondary может быть несколько.

В режиме interface configuration введите команду:

ip address IP-адрес маска secondary

Назначение IP-адресов командой ifconfig

Назначить несколько IP-адресов одному интерфейсу, т.е. создать несколько виртуальных

(логических) интерфейсов, можно при помощи команды ifconfig.

1. Создайте сначала виртуальный интерфейс:

ifconfig имя_интерфейса:1 IP-адрес netmask маска up

2. Вызовите скрипт, сохраняющий данные об интерфейсе в конфигурационных файлах:

/bin/ni_saveif.sh имя_интерфейса

Добавление сетевых интерфейсов

1. В зависимости от типа интерфейса добавьте в файл /etc/ifaliases.cf строку:

для Ethernet 1000 Mbit

interface (name="GigabitEthernet0/X" pattern="Y")

для Ethernet 100Mbit и др.:

interface (name="FastEthernet0/X" pattern="Y")

X - номер физического порта ethernet

Y - имя интерфейса в операционной системе.

2. Необходимо пересчитать контрольную сумму измененного файла. Запустите утилиту

integr_mgr calc:

integr_mgr calc -f /etc/ifaliases.cf

3. Перезапустите vpn-демона, выполнив команду:

/etc/init.d/vpngate restart

Настройка сетевых интерфейсов, поддерживающих 802.1Q

Интерфейс 802.1Q является расширением обычного Ethernet интерфейса (см. Стандарт IEEE

802.1Q). Для примера настроим VLAN-интерфейс 10 на интерфейсе eth0:

1. В файл /etc/network/interfaces, в раздел ###netifcfg-begin###, добавьте строки:

auto eth0.10

iface eth0.10 inet static

address 192.168.0.2

netmask 255.255.255.0

2. Добавьте в файл /etc/ifaliaces.cf следующую строку:

interface (name="FastEthernet0/0.10" pattern="eth0.10")

3. Пересчитайте контрольную сумму измененного файла ifaliaces.cf, запустив утилиту

integr_mgr calc:

integr_mgr calc -f /etc/ifaliases.cf

4. Поднимите интерфейс:

ifup eth0.10

5. Перезапустите vpn-демона, выполнив команду:

/etc/init.d/vpngate restart

Настройка MTU интерфейса

Настроить значение MTU сетевого интерфейса, которое задает максимальный размер пакета,

передаваемого без фрагментации через данный интерфейс, можно, используя либо средства

ОС, либо команду mtu интерфейса командной строки консоли.

Настройка MTU сетевого интерфейса в ОС Debian осуществляется следующим образом:

1. в файл /etc/network/interfaces, в раздел ###netifcfg-begin###, в описание

выбранного сетевого интерфейса добавьте строчку:

MTU YYYY

YYYY - размер MTU сетевого интерфейса.

2. Перезапустите сетевого демона, выполнив команду:

/etc/init.d/networking restart

Таким образом устанавливается постоянное значение MTU.

Установка значения MTU интерфейса на время одной сессии (до перезагрузки ОС)

осуществляется командой:

ifconfig eth0 mtu YYYY (для интерфейса fa 0/0)

ifconfig eth1 mtu YYYY (для интерфейса fa 0/1)

YYYY - размер MTU сетевого интерфейса.

Перезагрузка LSP при изменении состояния интерфейсов

Периодически демон (vpnsvc) Продукта опрашивает операционную систему об изменениях в

состоянии интерфейсов. Если в последний опрос произошли какие-либо изменения по

сравнению с предыдущим, то автоматически происходит перезагрузка политики безопасности

(LSP), загруженной в базе Продукта.

Изменения в состоянии интерфейсов могут быть следующими:

состав интерфейсов;

IP-адрес интерфейса;

маска IP-адреса интерфейса;

индекс интерфейса;

Broadcast адрес.

Настройка переменных окружения

Имеется возможность настроить некоторые переменные окружения, которые могут повлиять

на работу S-Terra Gate или дать возможность получить дополнительную информацию в лог-

файле.

Можно изменить значения следующих переменных окружения:

CSP_SYS_RESPONSE_TIMEOUT

CSP_LOG_TASK_TIME

CSP_LOG_TASK_QUEUE_PERIOD

VPNGATE_CONFIGURED

Начальные значения, установленные инсталлятором, для всех переменных окружения равны

0 и совпадают со значениями, установленными по умолчанию.

Изменить значение переменных окружения можно следующим образом:

1. отредактировать файл /etc/default/vpngate

2. перезапустить vpn-демона, выполнив команду

/etc/default/vpngate restart

Описание переменных окружения

CSP_SYS_RESPONSE_TIMEOUT задает максимальное время (в секундах), на которое

vpn-демон может "подвиснуть" перед тем как аварийно

закончить свою работу. "Подвисание" - состояние,

когда ни одна из рабочих нитей не может взяться за

выполнение задания. По достижении указанного

времени vpn-демон сам аварийно завершает свою

работу и создает core-файл.

Механизм слежения за зависанием vpn-демона

позволяет завершить работу неработоспособного

демона и запустить новую сессию, тем самым повысив

отказоустойчивость системы.

Если CSP_SYS_RESPONSE_TIMEOUT = 0, то механизм

слежения за зависанием vpn-демона не включается.

Переменные окружения CSP_LOG_TASK_TIME и CSP_LOG_TASK_QUEUE_PERIOD

используются службой поддержки для диагностики различных ситуаций. Обе переменные

задают время, по истечении которого в файл лога выдаются сообщения.

CSP_LOG_TASK_QUEUE_PERIOD выдает сообщения уровня info, CSP_LOG_TASK_TIME

выдает сообщения уровня warning.

CSP_LOG_TASK_TIME

задает время (в секундах), которое должно быть

затрачено на выполнение одной задачи. При

превышении заданного времени в файл лога будет

выдаваться сообщение о большем затраченном

времени на выполнение одной задачи:

Event Manager profiler: task time is <n> sec

(src=<hex> dst=<hex> idx=<n> proc=<hex>)

Если CSP_LOG_TASK_TIME = 0, то сообщение в файл

лога не выводится.

Настройка параметров параллельной обработки

сетевого трафика

Необходимость настройки параметров с целью оптимизации IPsec обработки сетевого

трафика на многопроцессорных системах, может быть вызвана особенностями аппаратного

устройства системы, оптимизацией под определенный характер сетевого трафика,

оптимизацией под характеристики сетевых интерфейсов и канала связи.

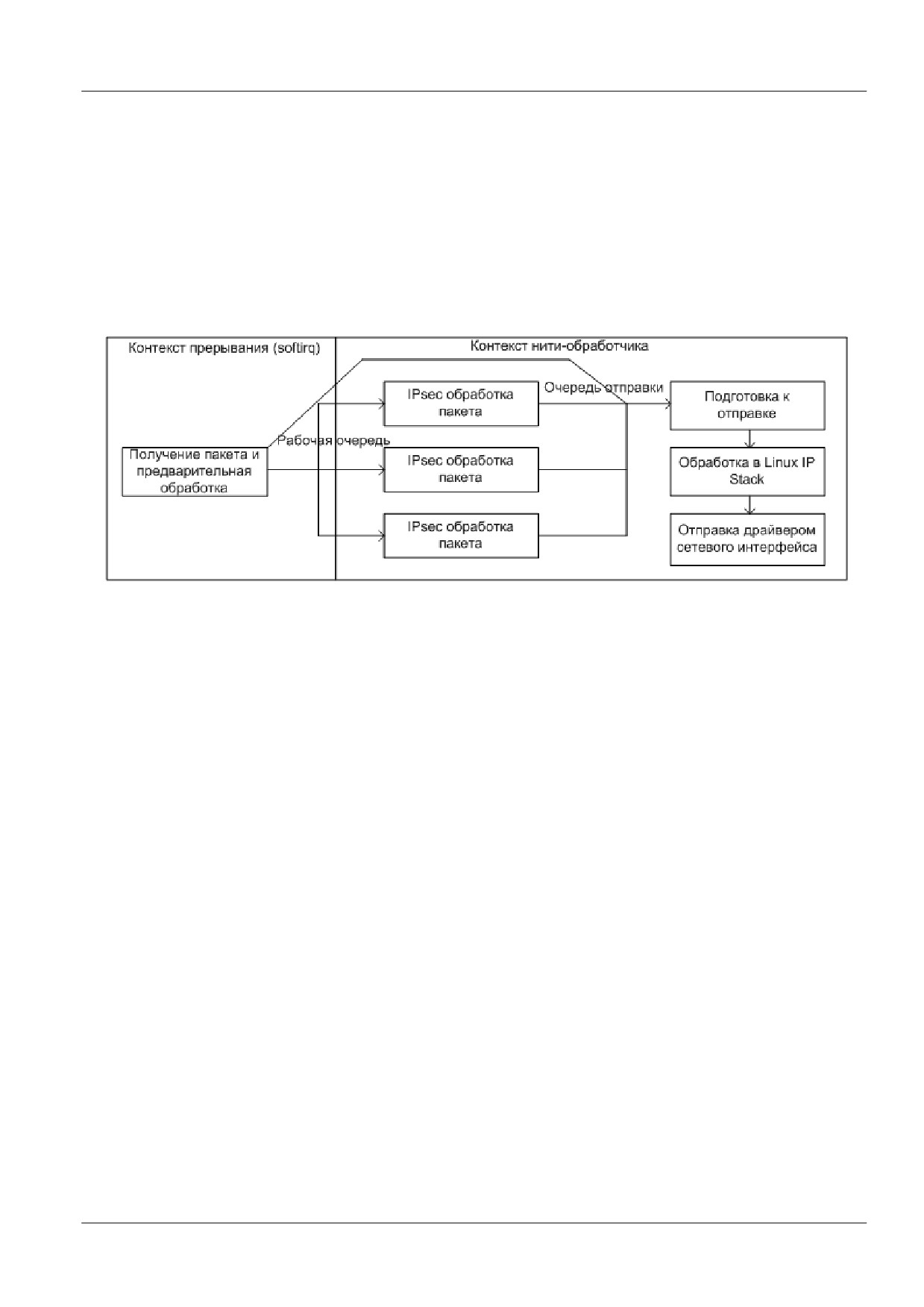

На рисунке ниже представлена схема параллельной обработки трафика в Linux.

Рисунок 1

После получения, пакет преобразуется к внутреннему формату. Проверяется, нет ли

превышения размера рабочей очереди или очереди отправки. Далее пакет помещается в

рабочую очередь и очередь отправки.

Пакеты забираются из рабочей очереди несколькими нитями обработчика одновременно.

Происходит фильтрация и криптографическая обработка.

Пакет отмечается в очереди отправки как готовый (при работе с очередью отправки

производится 3 операции - включение в очередь, разрешение отправки, извлечение из

очереди; для рабочей очереди операции две - включение в очередь, извлечение из очереди).

В контексте одной из нитей-обработчиков происходит извлечение пакетов из очереди

отправки и выполняются действия, связанные с маршрутизацией и дальнейшей отправкой

пакета.

Настройка параметров рабочей очереди

Параметры рабочей очереди настраиваются в файле /etc/modprobe.d/vpndrvr.conf (параметр

cpu_distribution) и с помощью утилиты drv_mgr (параметр pq_thread_q_size).

cpu_distribution

Назначением параметра cpu_distribution является оптимизация доcтупа к памяти и кешам

процессоров при обработке трафика, минимизация переключения контекстов нитей ядра

Linux, а также более эффективное распределение вычислительной мощности

многопроцессорной системы между задачами обработки трафика. Многопроцессорные

системы, использующие NUMA архитектуру, разделяют оперативную память между

несколькими NUMA-узлами. К NUMA-узлу приписано некоторое число процессорных ядер.

Доступ к памяти внутри своего NUMA-узла происходит гораздо быстрее, чем к памяти чужого

узла. Поэтому целью настройки является обработка выделенного потока сетевого трафика в

рамках одного NUMA узла: получение IP-пакета, выделение памяти под него и IPsec-

обработка должна происходить на ядрах процессора, приписанных к одному узлу.

Ядра, выделенные для обработки прерываний, по возможности размещаются в разных

NUMA-узлах. Каждому выделенному для обработки ядру соответствует своя рабочая

очередь. В случае переполнения своей очереди, трафик будет помещаться в самую

свободную "чужую" очередь (если такая найдется), при этом возможна потеря

производительности.

Привязка прерываний позволяет добиться большей эффективности обработки т.к. для

обработки пакета будет использована очередь, находящаяся в контексте NUMA и кеша

процессора, на котором произошло прерывание. Кроме того, привязка прерываний

обеспечивает возможность параллельной обработки прерываний при значении числа

процессорных ядер два и более.

Параметр cpu_distribution имеет следующий формат:

<NIC0>,<NIC1>,... - список интерфейсов, для которых выполняется привязка прерываний.

Допускается пустой список интерфейсов, тогда привязка прерываний к процессорам не

выполняется, и прерывания сетевых интерфейсов распределятся в соответствии с

алгоритмом назначения прерываний LINUX. В этом случае возможна менее

эффективная обработка пакетов.

Все интерфейсы, явно указанные в списке должны быть подняты на момент старта

драйвера.

Перечислять интерфейсы смысла не имеет. Можно указать '*', тогда "привязываются"

все прерывания интерфейсов, или пустой список (ничего перед символом ':'), тогда

привязки прерываний не будет.

При значении <irq_cores> = 0 привязка прерываний делается ко всем процессорам

одновременно.

<irq cores> - число процессорных ядер, полностью выделенных под обработку прерываний

сетевых интерфейсов.

<irq_cores> = 0 используется для распределения прерываний по умолчанию.

<irq cores> = 1 одно выделенное ядро для прерываний.

<working cores> - количество рабочих ниток, число процессорных ядер, используемых для

IPsec обработки.

<working cores> может иметь значение "*", которое означает "использовать все

доступные ядра, за исключением ядер прерываний". Рекомендуется указывать

значение, кратное <irq cores>, в этом случае обеспечится равномерное распределение

процессорных ядер по обслуживаемым очередям.

Значения по умолчанию:

Если явно не задавать cpu_distribution и число процессорных ядер 3 и более,

принимается значение *:1/*

Если явно не задавать cpu_distribution и число процессорных ядер 2 или одно,

принимается значение *:0/*

Ограничения на значения в cpu_distribution

<irq cores> < число процессорных ядер

<irq cores> + <working cores> ≤ число процессорных ядер

pq_thread_q_size

Параметр pq_thread_q_size ограничивает размер очереди и задается утилитой drv_mgr,

описанной в документе «Специализированные командыª.

Если <irq_cores> больше одного, то вычисляется для каждой очереди в отдельности.

Максимальное суммарное количество ожидающих пакетов умножается на количество

очередей.

Настройка длины очереди делается в зависимости от характера трафика. Большая длина

позволяет избежать потерь пакетов при пиковых и неравномерных нагрузках, а также

обеспечит максимальную пропускную способность. Маленький размер очереди позволяет

ограничить максимальное время обработки одного пакета, снижает используемый объем

памяти ядра Linux (особенно это актуально для 32-битных систем).

Рекомендации по использованию

Для систем с одним-двумя процессорными ядрами достаточно значения по умолчанию *:0/*.

Если в системе есть один многоядерный процессор (3 и более ядер), рекомендуется

конфигурация по умолчанию *:1/*. Для оптимальных результатов при большом количестве

ядер, может быть полезно сократить число <working cores>: то есть выставить *:1/N, где N

число процессорных ядер-2 и менее.

Для систем с двумя и более многоядерными процессорами возможны следующие варианты:

если аппаратная конфигурация и характер трафика позволяет параллельную обработку

прерываний, то число <irq cores> можно увеличить (выставить 2);

если добиться параллельной обработки прерываний невозможно, то надо выставить

<irq cores> = 1 далее, в зависимости от сложности криптографических вычислений,

оптимальной конфигурацией может быть локализация всех IPsec вычислений на одном

процессоре путем ограничения числа <working cores> до числа ядер на одном

процессоре-1.

Настройки параметров очереди отправки

Очередь отправки предназначена для восстановления порядка пакетов после параллельной

обработки. Очередь управляется параметрами pq_thread_q_size и pq_force_ordering, которые

задаются утилитой drv_mgr, описанной в документе «Специализированные командыª.

pq_send_q_size

Параметр pq_thread_q_size задает максимальное число пакетов в очереди отправки.

Значение 0 отключает очередь отправки. Это можно сделать, если шлюзом обрабатывается

одновременно много сетевых соединений и сессий, регулирование порядка отправки пакетов

в этом случае не требуется. При отключенной очереди отправки, завершающие стадии

обработки пакета, начиная с блока "подготовка к отправке" (Рисунок 1), выполняются сразу

после блока "IPsec обработка пакета". То есть отправка пакета происходит параллельно,

минуя очередь. Отключение очереди может давать выигрыш в производительности за счет

сокращения общего времени обработки пакета и параллельной отправки, а может и наоборот,

приводить к деградации производительности из-за потери переупорядоченных пакетов в

пользовательских протоколах. Параллельная отправка пакетов в некоторых случаях тоже

ухудшает производительность.

Размер, как и для рабочей очереди, подстраивается под характер трафика. Ограничения

очереди отправки и рабочей очереди проверяются одновременно, и трафик может

уничтожаться при заполнении одной из них.

pq_force_ordering

Параметр pq_force_ordering определяет, что происходит при заполнении очереди отправки:

Если выставлено значение 1, пакеты при переполнении очереди уничтожаются.

Если выставлено значени 0, пакеты все равно обрабатываются - то есть порядок

отправки пакетов регулируется только в случае низкой загрузки. При установке

pq_force_ordering = 0 рекомендуется выставлять маленькое значение pq_send_q_size.

Если pq_send_q_size = 0, значение pq_force_ordering не имеет смысла.

Пример:

Имеется 4 NUMA-узла, по 4 ядра на узел. Установим cpu_distribution=eth0,eth1,eth6,eth9:3/*.

Получим следующее распределение:

eth0 eth1 eth6 eth9

\ |

| /

\\ //

\|/

/|\

QQQ

WWW

www

Q - очереди/выделенные ядра прерываний,

W - рабочие нитки, запущенные на том же процессоре, что и очереди,

w - рабочие нитки, запущенные в "чужом" NUMA-узле,

линии - привязка прерываний.

То, что в примере не изображено, что нет соответствия между интерфейсом и очередью - не

случайно. Если интерфейс имеет множество прерываний MSI-X, они распределяются между

всеми выделенными для обработки прерываний ядрами.

Замечания

Привязка прерываний интерфейсов не всегда срабатывает. Возможно, есть ограничение на

количество прерываний, привязанных к одному процессору. Специальной диагностики в этом

случае не выдается, результат привязки можно проверить, изучив /proc/irq/*/smp_affinity и

/proc/interrupts.

Распределение между очередями (<irq_cores> > 1) зависит от автоматического

распределения трафика между несколькими прерываниями сетевого интерфейса. Это

работает не всегда.

При интенсивной, но не полной загрузке шлюза, на время обработки пакета влияет скорость

пробуждения нити ядра Linux. На время пробуждения нити в свою очередь могут влиять

разнообразные процессы внутри Linux (например, влияют вызовы команды ps или

аналогичные действия, интенсивный доступ к файловой системе). Особенно негативный

эффект проявляется при включенной очереди отправки, т.к. при этом задержка одного пакета

влияет на другие, которые поступили на обработку позже по времени.

Привязка прерываний важна не только для сетевых интерфейсов, к которым привязаны

действия IPsec-обработки. Если пакет исходящий, то его обработка происходит в контексте

интерфейса, на который пакет поступил как входящий.

Настройка NTP (Network Time Protocol)

Предварительно настроим на шлюзе безопасности системную дату и часовой пояс:

Установим текущую системную дату командой:

date MMDDhhmm[[CC]YY][.ss]

MM — месяц, DD — день, hh — часы, mm — минуты, CCYY —год, ss — секунды

(год и секунды указывать не обязательно).

Выберем нужный часовой пояс. Список всех доступных часовых поясов можно найти в

каталоге /usr/share/zoneinfo. Делаем ссылку на нужный часовой пояс, например:

ln -sf /usr/share/zoneinfo/Europe/Moscow /etc/localtime

Выбранную зону добавим в файл /etc/sysconfig/clock.

Для синхронизации часов с NTP-сервером точного времени в ОС используется демон ntpd,

который может выступать как в роли сервера, так и клиента, в зависимости от настроек,

заданных в конфигурационном файле /etc/ntp.conf. По умолчанию демон настроен как

NTP-клиент.

Настройка NTP-сервера

Опишем некоторые параметры, задающиеся в файле /etc/ntp.conf и позволяющие

настроить Linux NTP-сервер:

Параметр server задает внешний эталонный NTP-сервер, который будет использоваться

для синхронизации с локальным Linux NTP-сервером:

server <server_addr>

<server_addr> - P-адрес или доменное имя внешнего эталонного NTP-сервера.

Таких эталонных серверов может быть указано несколько, каждый в отдельной строке.

Например:

server ntp1.vniiftri.ru

server ntp2.vniiftri.ru

Параметр restrict позволяет задать ограничения на доступ и управление Linux NTP-

сервером:

Разрешите внешним эталонным NTP-серверам обращаться к Linux NTP-серверу,

например:

restrict ntp1.vniiftri.ru

restrict ntp2.vniiftri.ru

Если к Linux NTP-серверу будут поступать запросы на NTP синхронизацию (без

модификации и отсылки трапов) от других компьютеров локальной сети, то добавьте в

файл строку:

restrict <addr_local_network> mask <addr_local_mask> nomodify notrap

<addr_local_network> - адрес локальной подсети, которую обслуживает

Linux NTP-сервер;

<addr_local_mask> - маска подсети.

Чтобы Linux NTP-сервер имел полный доступ к самому себе без ограничений, впишите

строку:

restrict 127.0.0.1

Параметр driftfile указывает файл, в котором хранится погрешность системных часов:

driftfile /var/lib/ntp/ntp.drift

Параметр logfile задает лог-файл:

logfile /var/log/ntpstats

Настройка NTP-клиента

Для настройки Linux NTP-клиента, в файле /etc/ntp.conf должны присутствовать строки,

задающие следующие параметры:

Параметр server задает локальный NTP-сервер, который будет использоваться для

синхронизации времени NTP-клиентом:

server <server_addr>

<server_addr> - IP-адрес или доменное имя NTP-сервера локальной сети.

Параметр restrict позволяет задать ограничения на доступ и управление Linux NTP-

сервером:

Ограничьте доступ к серверу по умолчанию:

restrict default ignore

Разрешите доступ к Linux NTP-серверу, ограничив взаимодействие:

restrict <server_addr> noquery notrap

<server_addr> - IP-адрес или доменное имя NTP-сервера локальной сети.

Разрешите доступ только локальному NTP-серверу:

restrict 127.0.0.1 nomodify notrap

Параметр driftfile указывает файл, в котором хранится погрешность системных часов:

driftfile /var/lib/ntp/ntp.drift

Параметр logfile задает лог-файл:

logfile /var/log/ntpstats

Управление демоном

Для управления демоном ntpd используются стандартные команды:

/etc/init.d/ntp start

/etc/init.d/ntp restart

/etc/init.d/ntp stop

Проверьте параметры запуска демона - в конфигурационном файле /etc/default/ntp -

рекомендуем установить параметр NTPD_OPTS='-g', позволяющий выполнять

синхронизацию даже при большой разнице во времени.

Проверка работы NTP-сервера

Команда ntpq -p выводит список источников точного времени и их характеристики.

Обратите внимания на поля delay и offset:

Поле delay показывает количество времени (в секундах) необходимого для получения

ответа на запрос времени.

Поле offset показывает разницу между временем локального и удаленного серверов.

Знак * перед именем удаленного сервера (поле Remote) указывает, что сервер выбран для

синхронизации.

Время при работе с сертификатами

В сертификате время указано относительно Гринвича.

Шлюз работает с сертификатами в локальном времени.

Время жизни сертификата не зависит от временного пояса.

Время жизни сертификата будет зависеть от сезонного перевода часов, т.к. время

корректируется в фиксированный момент по локальному времени, поэтому может возникнуть

сбой именно в момент перевода часов в разных поясах. Как только перевод будет окончен во

всех поясах, время жизни сертификата в них будет одинаковым.

Настройка NAT на шлюзе безопасности

На шлюзе безопасности NAT (Network Address Translation) осуществляется средствами ОС, а

именно при помощи утилиты iptables. Описание iptables можно посмотреть на сайте проекта

Netfilter.

Обработка трафика шлюзом безопасности осуществляется в последовательности

аналогичной Cisco IOS. Исходящие пакеты сначала обрабатываются iptables, а затем VPN-

продуктом в соответствии с политикой безопасности. Входящие пакеты сначала

обрабатываются VPN-продуктом, а затем iptables. В алгоритме возможны изменения при

включении в iptables механизмов обработки трафика помимо PREROUTING, FORWARDING и

POSTROUTING.

Использование NAT на шлюзе безопасности позволяет производить трансляцию следующих

видов:

Статический NAT - выполняется взаимно-однозначное отображение внутренних IP-

адресов во внешние. Этот вид трансляции может использоваться при настройке IPsec-

туннеля между подсетями с одинаковым адресным пространством.

Динамический NAT - в этом случае происходит динамическая трансляция внутренних

локальных IP-адресов в пул глобальных IP-адресов или в адрес внешнего интерфейса

шлюза. Этот вид трансляции также может использоваться для IPsec-трафика между

подсетями, а также для открытого доступа к интернет-серверам.

Port Address Translation (PAT) или Network Address Port Translation (NAPT) - адреса

назначения в пакетах, приходящих на адрес внешнего интерфейса шлюза, подменяются

на локальные в зависимости от порта TCP, что позволяет организовать доступ к

нескольким серверам в локальной сети. Этот сценарий можно использовать как

совместно с IPsec, так и для открытого трафика.

Во всех приведенных трансляциях поддерживается работа по протоколу FTP.

Использование RRI

RRI (Reverse Route Injection) - это новый механизм связи управления топологией VPN и

системой маршрутизации, позволяющий маршрутам к удаленным защищенным подсетям и

клиентам автоматически принимать участие в процессе маршрутизации.

Смысл механизма RRI состоит в том, что после создания защищенного соединения IPsec SA,

в таблицу маршрутизации шлюза безопасности с включенным RRI автоматически вносится

запись о маршруте к удаленной сети партнера или клиенту. При нарушении защищенного

соединения добавленный маршрут из таблицы маршрутизации шлюза удаляется.

Механизм RRI может использоваться в сетях большого размера для обеспечения надежности

- в схемах резервирования с балансировкой сетевой нагрузки.

Для оповещения соседних сетевых устройств, стоящих за шлюзом безопасности, о доступных

ему хостах, сетях, новых маршрутах, соответствующих изменениям в топологии VPN,

используются протоколы динамической маршрутизации, например, RIP. Такие протоколы

маршрутизации реализованы в пакете программ Quagga.

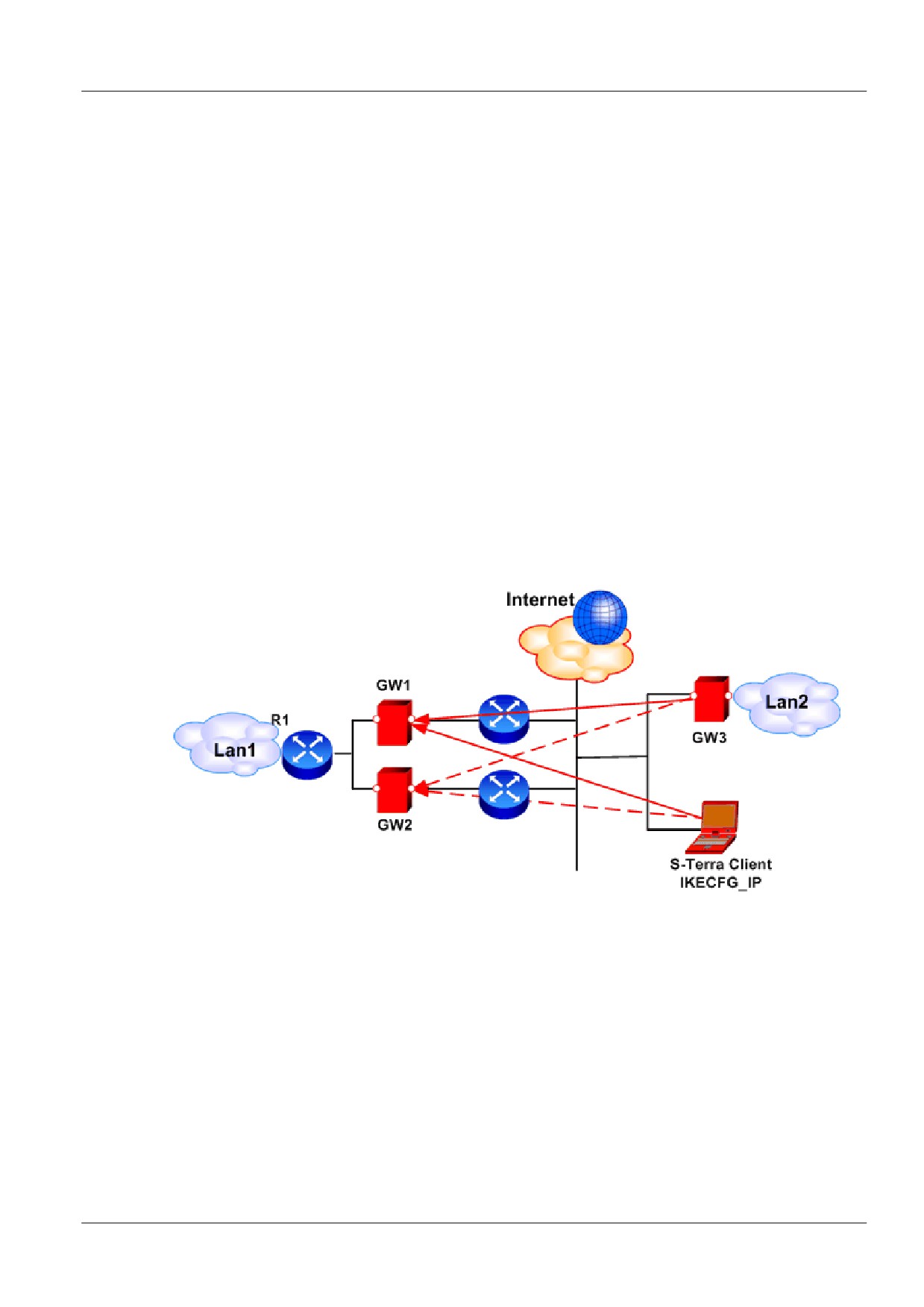

Рассмотрим пример использования механизма RRI в сети (см. Рисунок 2). Подсеть Lan2

защищена шлюзом безопасности GW3, а подсеть Lan1 - двумя шлюзами безопасности GW1 и

GW2, включенными в схему резервирования с распределением нагрузки, т.е. доступ в подсеть

Lan1 можно получить либо через шлюз GW1, либо через шлюз GW2. Оба канала работают.

На шлюзах безопасности установлен продукт S-Terra Gate 4.1, на GW1 и GW2 включен RRI. В

сеть включены маршрутизаторы Cisco. После создания IPsec SA между шлюзами GW3 и

GW1, в таблицу маршрутизации GW1 добавляется запись о маршруте до сети Lan2 (обратный

маршрут).

Рисунок 2

При нарушении установленного защищенного соединения (GW3 - GW1), запись об обратном

маршруте в таблице маршрутизации шлюза GW1 удаляется. В случае, если соединение от

шлюза GW3 будет перестроено на шлюз безопасности GW2, то в таблицу маршрутизации

шлюза GW2 будет добавлен маршрут к сети Lan2.

Для обмена маршрутной информацией с маршрутизатором R1, на сетевых интерфейсах

шлюзов GW1 и GW2, через которые происходит соединение с R1, нужно включить протокол

RIP. Демоны RIP на шлюзах нужно настроить таким образом, чтобы они только передавали

информацию о маршрутах соседним устройствам, но не добавляли маршруты, полученные от

соседних устройств, в свою таблицу маршрутизации. Маршрут до подсети Lan2, посланный по

протоколу RIP шлюзом GW1, должен добавиться в таблицу маршрутизации R1, но не

добавиться в таблицу маршрутизации GW2, и наоборот. Эти сведения используются сетевым

устройством R1 для динамического перенаправления сетевого трафика.

В случае с мобильным пользователем - на основании предъявленного им сертификата и

запроса, шлюз GW1 выдает ему адрес из IKECFG пула. После создания защищенного

соединения, на шлюзе GW1 в таблицу маршрутизации вносится запись о маршруте до

мобильного клиента, о чем по протоколу динамической маршрутизации уведомляется

маршрутизатор R1. Если мобильный клиент построит сначала соединение с GW1, а затем - с

GW2, то это приведет к появлению двух маршрутов до мобильного клиента на

маршрутизаторе R1. Такая ситуация может быть разрешена стандартными средствами DPD.

При разрыве соединения, шлюз GW1 оповещает R1, что адрес, выданный из пула, ему более

недоступен.

Примечание:

При физическом обрыве связи между шлюзом GW1 и маршрутизатором R2 (next hop), шлюз

безопасности GW1 не может, используя DPD (Dead Peer Detection), обнаружить разрыв

соединения с шлюзом GW3 (или с клиентом), так как сессия DPD запускается только при

отправке исходящего пакета. А исходящий пакет не отправляется, так как ОС не может найти

куда его отправить, потому что маршрутизатор R2 на arp запрос не отвечает и GW1 не может

получить MAC-адрес устройства R2.

Поэтому могут возникать проблемы с переключением с GW1 на GW2 при физическом обрыве

связи между шлюзом GW1 и маршрутизатором R2 (next hop). SA умрет только по истечению

времени жизни и после этого из таблицы маршрутзации GW1 будет удален маршрут в

подсеть Lan2 (или до мобильного клиента) и об этом будет уведомлен маршрутизатор R1. Для

решения этой проблемы можно необходимую запись в arp-таблице сделать статической,

добавьте на GW1 запись в arp-таблицу:

arp -s <IP_address_R2> <mac_address_R2>

Аналогично, добавьте на шлюз GW2 запись в arp-таблицу:

arp -s <IP_address_R3> <mac_address_R3>

Настройка RRI

Настройка механизма RRI заключается в следующем:

Включить механизм RRI на шлюзе безопасности, внеся соответствующие изменения в

политику безопасности.

Настроить динамическую маршрутизацию по протоколу RIP на маршрутизаторе Cisco.

Создать конфигурационный файл для продукта Quagga.

Примеры сценариев, в которых используется RRI, приведены на сайте http://www.s-

terra.com/ в разделе «Решения - Типовые сценарии применения продуктов S-Terraª.

Включение механизма RRI на шлюзе безопасности

При создании политики безопасности посредством командной строки включение механизма

RRI производится в режиме конфигурирования криптокарты командой reverse-route.

Если политика безопасности задается в конфигурационном файле, то для включения RRI в

структуре IPsecAction необходимо атрибуту ReverseRoute присвоить значение TRUE.

Настройка cisco-маршрутизатора

Для того, чтобы маршутизатор воспринимал посылаемые продуктом Quagga маршруты по

протоколу RIPv2, достаточно добавить в его конфигурацию строки:

router rip

version 2

network <подсеть сетевого интерфейса для CISCO RIP>

Настройка Quagga

В разделе приведена краткая информация о продукте Quagga, описан конфигурационный

файл и даны некоторые сведения об особенностях реализации RRI на шлюзе безопасности.

Краткое описание продукта Quagga

Продукт Quagga входит в комплект поставки ПК S-Terra Gate и инсталлирован на нем.

Quagga состоит из пакета программ, реализующих протоколы динамической маршрутизации,

основанных на TCP/IP - RIPv1, RIPv2, OSPFv2, OSPFv3, BGPv4. Для работы со шлюзом

безопасности будем использовать протокол RIPv2. Дальнейшее описание работы с Quagga

касается только протокола RIPv2.

Quagga состоит из нескольких демонов, каждый из которых поддерживает свой протокол

маршрутизации. Одновременно работать могут несколько разных демонов в сообществе с

управляющим демоном zebra.

zebra - демон управления процессом маршрутизации. Он обеспечивает взаимодействие

между демонами маршрутизации и операционной системой. Демоны маршрутизации

получают/устанавливают записи из таблицы маршрутизации через zebra.

ripd - демон маршрутизации, поддерживающий работу протоколов RIPv1 (RFC1058), RIPv2

(RFC2453).

Каждый демон имеет свою консоль конфигурирования, доступную посредством протокола

telnet:

zebra:

telnet 127.0.0.1 2601

ripd:

telnet 127.0.0.1 2602

Работа через консоль защищена паролем, который нужно задать в конфигурационном файле

каждого из демонов (если пароль в конфигурационном файле не задан или

конфигурационный файл отсутствует, то работа через консоль невозможна). Адрес и порт, по

которым будут доступны демоны, задаются при запуске демонов (в нашем случае они

соответствуют вышеуказанным, то есть извне недоступны).

Более подробную информацию о продукте и его настройке можно смотреть в Интернете

(например, http://www.quagga.net/docs/quagga.html или

http://www.opennet.ru/base/net/zebra_doc.txt.html ).

Настройка Quagga для передачи маршрута посредством протокола RIPv2

Продукт Quagga поставляется без конфигурационных файлов.

Сначала необходимо создать конфигурационные файлы демонов zebra и ripd (zebra.conf и

ripd.conf), разместив их в каталоге /etc/quagga/.

Примеры конфигурационных файлов демонов zebra.conf.sample и ripd.conf.sample

размещены в каталоге /etc/quagga/.

Рекомендуемый шаблон конфигурационного файла для демона ripd

! -*- rip -*-

! RIPd template configuration file

hostname ripd

password <пароль для входа в консоль управления>

enable password <пароль для входа в привилегированный режим консоли

управления>

router rip

version 2

redistribute kernel

network <имя сетевого интерфейса, на котором включается RIP>

! фильтрация исходящих и входящих пакетов RIP (маршрутов RIP) на

! интерфейсе при помощи списков доступа

distribute-list acl-in in

distribute-list acl-out out

access-list acl-in deny any

access-list acl-out permit <адреса, до которых интересны изменения

маршрутов>

access-list acl-out deny any

Обратите внимание на команду access-list acl-in deny any - она запрещает получать

информацию о маршрутах от других устройств, шлюз должен только передавать информацию

о маршрутах другим сетевым устройствам.

В некоторых случаях access-list acl-out удобнее задавать так:

access-list acl-out deny <адреса, до которых не интересны изменения

маршрутов>

access-list acl-out permit any

Рекомендуется настроить аутентификацию устройств, работающих по протоколу RIPv2 (см.

документацию на Quagga).

Для работы демона ripd требуется запущенный демон zebra.

Запуск или остановка демона осуществляются скриптом:

/etc/init.d/zebra {start|stop}

/etc/init.d/ripd {start|stop}

Для активизации RIPv2 при загрузке ОС выполните команды:

chkconfig zebra on

chkconfig ripd on

Особенности реализации RRI

После построения IPsec SA, на шлюзе безопасности (при включенном RRI) вычисляется

обратный маршрут (RR), который вносится в таблицу маршрутизации. Основанием для такого

маршрута являются следующие данные:

селектор SA (ID второй фазы IKE)

адрес назначения туннельного заголовка SA (tdst)

системная таблица маршрутизации (без учета маршрутов, добавленных подсистемой RRI).

Вычисление маршрута:

ID партнера¹ второй фазы IKE преобразуется в адрес и маску подсети. Полученные адрес

и маска будут адресом назначения создаваемого RR. Если ID имеет протоколы и/или

порты, содержит произвольный диапазон адресов, которые невозможно преобразовать в

адрес и маску подсети, то обратный маршрут не создается.

В системной таблице производится поиск туннельного адреса SA.

Если правил не найдено (“Destination Unreachable”), RR не добавляется.

Если найдено правило прямой маршрутизации через интерфейс, вычисленный маршрут

будет через gateway tdst.

Если найдено правило прямой маршрутизации через gateway GW, вычисленный маршрут

будет через gateway GW.

Если маршрут успешно вычислен, проверяется следующее:

Такой же маршрут был ранее добавлен подсистемой RRI для SA с тем же tdst. В этом

случае увеличивается счетчик ссылок, маршрут не добавляется.

Маршрут для SA c такими же ID второй фазы и tdst уже добавлен, но отличается. В этом

случае существующий маршрут обновляется, увеличивается счетчик ссылок.

Маршрут c такими же параметрами уже добавлен, но для SA с другим tdst. Маршрут не

создается, счетчик ссылок не увеличивается.

Маршрут, соответствующий ID партнера есть в системной таблице, но подсистемой RRI он

не добавлялся. В этом случае маршрут не создается.

При удалении SA из ядра, счетчик ссылок соответствущего маршрута уменьшается, при

обнулении счетчика маршрут удаляется.

В случае аварийного завершения работы сервиса vpnsvc маршруты, добавленные RRI в

таблицу маршрутизации, будут удалены.

Предупреждение: недопустимо вручную изменять или удалять правила маршрутизации,

которые автоматически формируются при использовании RRI.

В Таблица 1 приведены некоторые возможные конфликтные ситуации.

¹ Поскольку протокол в ID второй фазы один для обоих партнеров, а порты без указания протокола

смысла не имеют, присутствие портов и протоколов с обоих сторон не допускается.

Таблица 1

Отличие в поведении

Ситуация

Поведение продукта

в Cisco IOS

Диапазоны адресов в

Cisco IOS также не

Строится IPsec SA, при этом ID

поддерживаются.

партнера второй фазы IKE не

Маршрут RR не добавляется и

является подсетью (содержит

выдается предупреждение в

При наличии портов,

диапазон IP-адресов, порты и/или

файл лога 1.2

протоколов в ID

протоколы).

партнера в Cisco IOS

маршрут создается.

Имеется построенный IPsec SA и

Маршрут RR создается только

Создаются два

в таблицу внесен вычисленный

для первого из конфликтующих

маршрута.

RR по нему. Строится другой

SA, а при создании второго SA

IPsec SA и по нему также

в файл лога выдается

вычисляется RR. Оба IPsec SA

предупреждение 1.1

имеют разные локальные ID, но

одинаковые ID партнеров. Если

при этом отличаются туннельные

адреса, то для двух таких SA

могут потребоваться разные

маршруты, а добавить второй

маршрут невозможно.

При создании IPsec SA

Если в таблице есть такой же

Добавляется новый RR

вычисляется маршрут RR,

маршрут (адрес назначения

маршрут (выбор

который вступает в конфликт с

совпадает), маршрут RR не

маршрута при этом

существующими маршрутами.

добавляется. В файл лога

строго не определен).

выдается сообщение 1.4

Если есть более приоритетный

маршрут, пересекающийся, но

не совпадающий с маршрутом

RR, то маршрут RR

добавляется в таблицу

маршрутизации.

Конфликт с более узкими

Маршрут создается без учета

фильтрами без RRI.

таких конфликтов, то есть через

pass или ipsec фильтр без RRI

пакет может уйти не туда.

При построении IPsec SA в

Добавляется RR маршрут.

Маршрут не создается.

транспортном или туннельном

режиме, ID партнера совпадает с

туннельным адресом. Маршрут

будет как бы рекурсивным -

адрес назначения совпадает с

адресом шлюза.

При попытке создания IPsec SA,

Маршрут RR не добавляется, в

Отличие в поведении

Ситуация

Поведение продукта

в Cisco IOS

отсутствует маршрут до

файл лога выдается

туннельного адреса2, например,

диагностика 1.3

произошел разрыв соединения.

Рассинхронизация с системной

Каждый раз при создании IPsec

таблицей роутинга, т.е.

SA с RRI происходит

маршруты для созданных SA не

перезачитывание системной

актуальны.

таблицы маршрутизации. Если

для вновь создаваемого SA

старый маршрут оказывается

неправильным, он обновляется

(см. 5). Другие, ранее

созданные RR маршруты, не

проверяются.

Сообщения протоколирования

Ошибки, из-за которых не создался RR для SA:

Для двух SA с разными селекторами требуются конфликтующие маршруты.

[RRI] SA conflicts with the route created for different SA, route not

created: destination 10.0.16.96, SA selector 10.0.16.61-

>192.168.1.0..192.168.1.255

cм. п.2 Таблица 1

ID второй фазы не является подсетью.

[RRI] SA selector shouldn't have protocols, route not created: destination

10.0.16.96, SA selector 10.0.16.61->192.168.1.0..192.168.1.255 proto 6

[RRI] destination part of SA selector shouldn't have ports, route not

created: destination 10.0.16.96, SA selector 10.0.16.61:32798-

>192.168.1.6:23 proto 6

[RRI] destination part of SA selector shouldn't have arbitrary IP range,

route not created: destination 10.0.16.96, SA selector 10.0.16.61-

>192.168.1.1..192.168.1.255

см. п.1 Таблица 1

Нет маршрута до туннельного адреса.

[RRI] no route to destination, route not created: destination 10.0.16.96,

SA selector 10.0.16.61->192.168.1.0..192.168.1.255

см. п.6 Таблица 1

Объяснение: в данном случае в таблице маршрутизации нет маршрута до

10.0.16.96

В системной таблице уже есть маршрут, соответствующий SA, но подсистема RRI

его не создавала.

[RRI] route already exists, route not created: destination 10.0.16.96, SA

selector 10.0.16.61->192.168.1.0..192.168.1.255

см. п.3 Таблица 1

² Ситуация экзотическая - маршрут нужен для построения SA. Ошибка возможна, если маршрут удалится

в процессе создания SA или из-за ошибки чтения/разбора таблицы роутинга.

Другие ошибки.

[RRI] can't read system routing table, route not created: destination

10.0.16.96, SA selector 10.0.16.61->192.168.1.0..192.168.1.255

Объяснение: системная или внутренняя ошибка - не получилось получить таблицу

маршрутизации

[RRI] can't add route 10.0.0.0/8 via 192.168.1.4: <rtctl err>

Объяснение: не удалось добавить маршрут в системную таблицу (системная или

внутренняя ошибка). Возможные варианты <rtctl err> см. ниже.

Ошибка удаления правила из системной таблицы маршрутизации.

[RRI] can't delete route 10.0.0.0/8 via 192.168.1.4: <rtctl err>

Объяснение: Ошибки такого типа не приводят к каким-либо дополнительным

действиям кроме выдачи данного сообщения. Возможные варианты <rtctl err> см.

ниже.

Добавление нового RR.

[RRI] created route 192.168.1.0/24 via 10.0.135.1 for destination

10.0.16.96, SA selector 10.0.16.61->192.168.1.0..192.168.1.255

Удаление RR.

[RRI] removed route 192.168.1.0/24 via 10.0.135.1 for destination

10.0.16.96

Объяснение: выводится при удалении записи из системной таблицы. То есть

когда удалены все SA, использующие данный маршрут.

Обновление RR.

[RRI] updated route to 192.168.1.0/24: new gw 10.0.16.96, old gw 10.0.135.1

Объяснение: сообщение выдается, если при создании нового SA обнаружено, что

изменилась таблица роутинга и надо обновить ранее созданный RR.

Ошибки <rtctl err>.

out of memory

syscall error

route not found

route already exists

gateway unreachable

Построение VPN туннеля между шлюзом S-Terra Gate

4.1 и рабочим местом администратора для удаленной

настройки шлюза

Если планируется проводить настройки и управлять локальной политикой безопасности

шлюза удаленно по протоколу SSH1 или SSH2 при помощи команд консоли, после

инициализации S-Terra Gate рекомендуется загрузить начальную конфигурацию, которая

позволит в дальнейшем создать защищенный канал для настройки политики безопасности по

протоколу SSH.

Загрузка начальной конфигурации на шлюз безопасности должна осуществляться с

локального терминала с использованием команд консоли.

Для создания защищенного канала также необходимо на компьютер, с которого будет

осуществляться удаленная настройка шлюза, установить продукт S-Terra Client версии 4.1 с

согласованной начальной конфигурацией для создания IPsec SA между этим компьютером и

шлюзом.

Ниже приведен сценарий настройки начальной конфигурации на шлюзе и удаленном

компьютере. Сценарий иллюстрирует построение защищенного соединения между шлюзом

безопасности S-Terra Gate (GW1) и компьютером администратора (AdminHost). Адрес

компьютера администратора считается заранее неизвестным и может находиться за

динамическим NAT-ом. В ходе построения защищенного соединения устройство AdminHost

получает адрес из заранее определенного на шлюзе пула. В рамках данного сценария для

аутентификации партнеры будут использовать сертификаты. В качестве криптопровайдера

будет использован «КриптоПро CSPª версии 3.6R4.

Схема стенда показана на рисунке ниже.

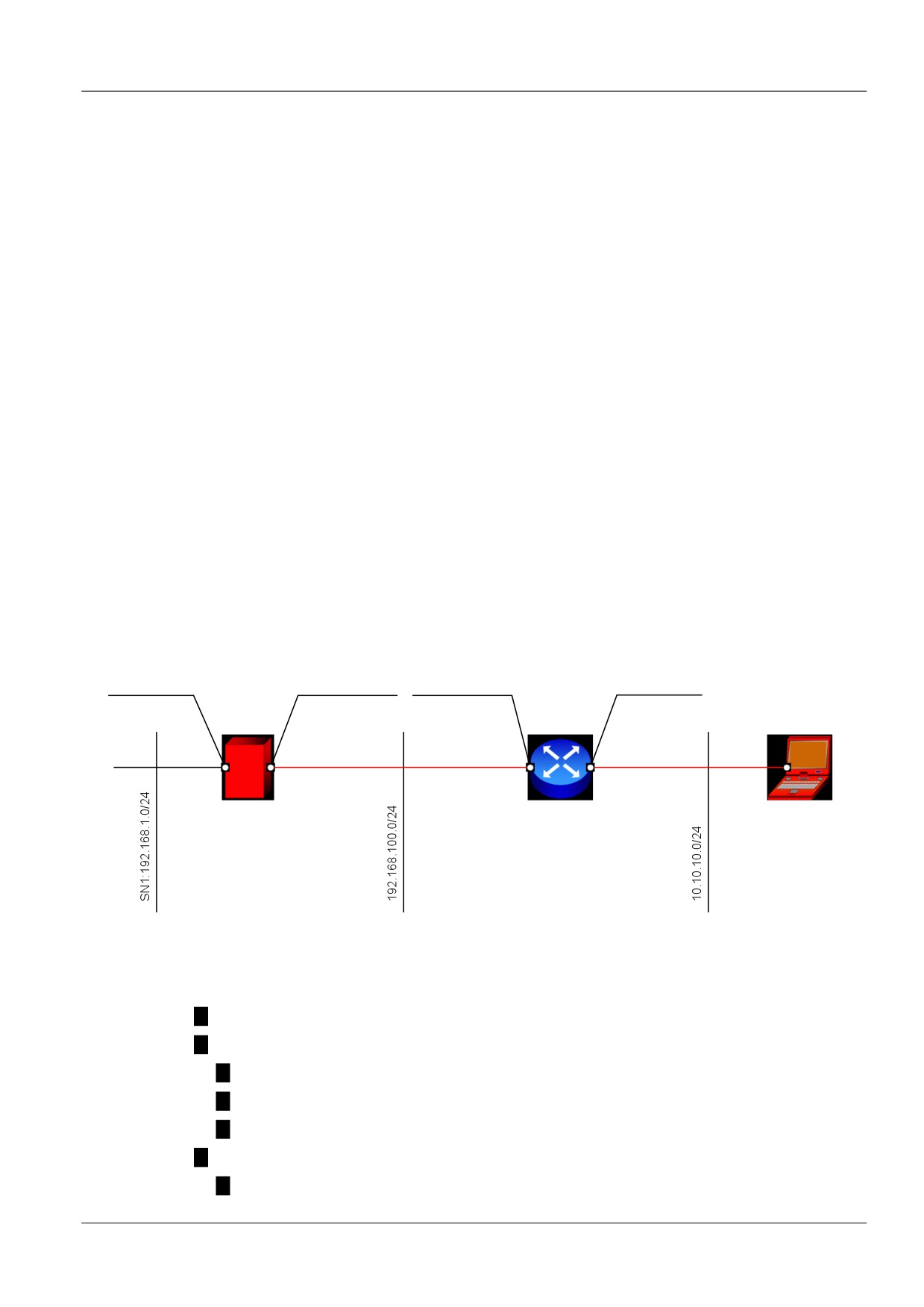

192.168.1.1

192.168.100.1

192.168.100.2

10.10.10.1

Gi0/0

Gi0/1

Gi0/0

Gi0/1

Gi0/0

GW1

Router1

AdminHost

10.10.10.100

Pool:

Dynamic NAT:

192.168.11.0/24

10.10.10.0/24 <-> 192.168.100.2

Рисунок 3

Параметры защищенного соединения:

Аутентификация на сертификатах - GOST R 34.10-2001 Signature;

IKE параметры:

Алгоритм шифрования - GOST 28147-89 Encryption;

Алгоритм вычисления хеш-функции - GOST R 34.11-94 Hash;

Группа Диффи-Хеллмана - VKO GOST R 34.10-2001;

IPsec параметры:

ESP алгоритм шифрования - ESP_GOST-4M-IMIT cipher.

Настройка шлюза безопасности GW1

Настройку начните со шлюза безопасности GW1. Все настройки производятся через

локальную консоль или удаленно (SSH с правами суперпользователя) по доверенному каналу

связи.

Шлюз должен быть предварительно инициализирован.

В данном сценарии для аутентификации используются сертификаты. Для корректной работы

необходимо зарегистрировать сертификат CA (УЦ) и локальный сертификат.

В данном сценарии список отозванных сертификатов (CRL) не используется и будет

отключен.

Регистрация СА сертификата (сертификата УЦ)

Для регистрации CA сертификата необходимо выполнить следующие действия:

1. Установите правильное системное время. Например:

root@sterragate:~# date 041013152013

Wed Apr 10 13:15:00 UTC 2013

Данная запись соответствует 10 апреля 2013 года 13:15.

2. Создайте папку /certs:

root@sterragate:~# mkdir /certs >

3. Доставьте файл CA сертификата на шлюз безопасности в предварительно созданный на

нем каталог /certs. Для доставки можно воспользоваться утилитой pscp.exe из пакета

Putty, применив команду:

pscp D:\ca.cer root@192.168.1.1:/certs

…

Store key in cache? (y/n)

root@192.168.1.1's password:

4. C помощью утилиты cert_mgr, входящей в состав S-Terra Gate, зарегистрируйте

сертификат в базе продукта:

root@sterragate:~# cert_mgr import -f /certs/ca.cer -t

1 OK C=RU,L=Moscow,O=S-Terra CSP,OU=Research,CN=CA-W2008SP1-X64-CA

Параметр -t в данной команде указывает на то, что импортируемый сертификат -

корневой (сертификат УЦ).

Регистрация локального сертификата

Перед регистрацией локального сертификата в базе продукта выполните следующие

действия:

Сформируйте запрос на сертификат с использованием утилиты cert_mgr:

root@sterragate:~# cert_mgr create -subj "C=RU,OU=Research,CN=GW1" -

GOST_R3410EL

Press keys...

[

]

-----BEGIN CERTIFICATE REQUEST-----

MIIBCjCBuAIBADAuMQswCQYDVQQGEwJSVTERMA8GA1UECxMIUmVzZWFyY2gx

DDAKBgNVBAMTA0dXMTBjMBwGBiqFAwICEzASBgcqhQMCAiMBBgcqhQMCAh4B

A0MABECTQeB5UoPsTbSs8obnrQ6KMJwpc/BFrUgfI6AjQl95ccE4D5jEAq8m

HB3ZvXfxMsQ/1NAy73OPgaz32W/scOkgoB4wHAYJKoZIhvcNAQkOMQ8wDTAL

BgNVHQ8EBAMCB4AwCgYGKoUDAgIDBQADQQBAuCzk8bASJqbP5pYHAG5A3LKx

OPFjiF1m+2/WkxGkWJWEm5gjNNyWquslmxLq9nX2rff4X3E5xF40iudzHoZz

Передайте полученный запрос сертификата на УЦ. Процедура выдачи сертификата на УЦ

по запросу описана в документе «Приложениеª.

Перенесите полученный файл на шлюз безопасности (параметры pscp описаны выше)

Зарегистрируйте локальный сертификат в базе продукта, используя утилиту cert_mgr:

root@sterragate:~# cert_mgr import -f /certs/gw1.cer

1 OK C=RU,OU=Research,CN=GW1

Убедитесь, что сертификаты импортированы успешно:

root@sterragate:~# cert_mgr show

Found 2 certificates. No CRLs found.

1 Status: trusted C=RU,L=Moscow,O=S-Terra CSP,OU=Research,CN=CA-

W2008SP1-X64-CA

2 Status: local

C=RU,OU=Research,CN=GW1

Создание политики безопасности

После регистрации сертификатов необходимо создать политику безопасности для шлюза.

Создавать политику рекомендуется в интерфейсе командной строки. Для входа в консоль

перейдите в директорию /opt/VPNagent/bin/ и запустите cs_console.

root@sterragate:~# cs_console

sterragate>en

Password:

Пароль по умолчанию: csp.

1. Перейдите в режим настройки:

sterragate#conf t

Enter configuration commands, one per line. End with CNTL/Z.

2. Смените пароль по умолчанию:

sterragate(config)#username cscons password <пароль>

3. Смените название шлюза:

sterragate(config)#hostname GW1

4. В настройках интерфейсов задайте ip-адреса:

GW1(config)#interface GigabitEthernet 0/0

GW1(config-if)#ip address 192.168.1.1 255.255.255.0

GW1(config-if)#no shutdown

GW1(config-if)#exit

GW1(config)#interface GigabitEthernet 0/1

GW1(config-if)#ip address 192.168.100.1 255.255.255.0

GW1(config-if)#no shutdown

GW1(config-if)#exit

5. Задайте адрес шлюза по умолчанию:

GW1(config)#ip route 0.0.0.0 0.0.0.0 192.168.100.2

6. Задайте тип идентификации:

GW1(config)#crypto isakmp identity dn

7. Задайте параметры для IKE:

GW1(config)#crypto isakmp policy 1

GW1(config-isakmp)#hash gost

GW1(config-isakmp)#encryption gost

GW1(config-isakmp)#authentication gost-sig

GW1(config-isakmp)#group vko

GW1(config-isakmp)#exit

8. Создайте набор преобразований для IPsec:

GW1(config)#crypto ipsec transform-set TSET esp-gost28147-4m-imit

GW1(cfg-crypto-trans)#mode tunnel

GW1(cfg-crypto-trans)#exit

9. Опишите трафик, который планируется защищать. Для этого создайте расширенный

список доступа. В списке доступа разрешите ssh трафик:

GW1(config)#ip access-list extended LIST

GW1(config-ext-nacl)#permit tcp host 192.168.100.1 eq 22 any

GW1(config-ext-nacl)#exit

10.Создайте список доступа, в котором будет запрещено прохождение любого трафика,

кроме ssh:

GW1(config)#ip access-list extended LIST2

GW1(config-ext-nacl)#permit tcp host 192.168.100.1 eq 22 any

GW1(config-ext-nacl)#permit udp host 192.168.100.1 eq 4500 any

GW1(config-ext-nacl)#permit udp host 192.168.100.1 eq 500 any

GW1(config-ext-nacl)#deny

ip any any

GW1(config-ext-nacl)#exit

11.Опишите требования, которым должен удовлетворять сертификат партнера

(администратора):

GW1(config)#crypto identity my_admin

GW1(config-crypto-identity)#dn C=RU,L=Moscow,O=S-Terra

CSP,OU=Research,CN=adminhost

GW1(config-crypto-identity)#exit

Команда crypto identity my_admin в данном случае описывает сертификат электронной

подписи пользователя, только с которым будет возможно установление соединения для

обработки трафика, описанного в листе доступа LIST.

12.Создайте динамическую крипто-карту:

GW1(config)#crypto dynamic-map DMAP 1

GW1(config-crypto-map)#match address LIST

GW1(config-crypto-map)#set transform-set TSET

GW1(config-crypto-map)#set pfs vko

GW1(config-crypto-map)#set identity my_admin

GW1(config-crypto-map)#reverse-route

GW1(config-crypto-map)#exit

13.Привяжите динамическую карту к статической:

GW1(config)#crypto map CMAP 1 ipsec-isakmp dynamic DMAP

14.Привяжите крипто-карту к интерфейсу, на котором будет туннель. Так же привяжите к

интерфейсу список доступа, который запрещает остальной трафик:

GW1(config)#interface GigabitEthernet 0/1

GW1(config-if)#crypto map CMAP

GW1(config-if)#ip access-group LIST2 out

GW1(config-if)#exit

15.Отключите обработку списка отозванных сертификатов (CRL):

GW1(config)#crypto pki trustpoint s-terra_technological_trustpoint

GW1(ca-trustpoint)#revocation-check none

GW1(ca-trustpoint)#exit

16.Настройка устройства GW1 завершена. При выходе из конфигурационного режима

происходит загрузка конфигурации.

GW1(config)#end

GW1#exit

В Приложении представлен текст cisco-like конфигурации и текст LSP для шлюза GW1.

Настройка рабочего места администратора AdminHost

Настройка рабочего места администратора состоит из нескольких этапов:

получение сертификатов и секретных ключей;

формирование инсталляционного пакета S-Terra Client для AdminHost;

установка «КриптоПро CSPª на AdminHost;

установка инсталляционного пакета S-Terra Client на AdminHost.

На компьютере, где будет создаваться инсталляционный пакет для AdminHost, должен быть

установлен пакет «КриптоПро CSPª и административный пакет S-Terra Client AdminTool (см.

документацию «Программный комплекс С-Терра Клиент. Руководство администратораª).

В случае если ключи были сгенерированы вне целевого компьютера, их требуется туда

доставить защищенным образом (например, на токене).

Процесс получения сертификата и доставки секретных ключей описан в документе

«Программный комплекс С-Терра Клиент. Руководство администратора. Приложение Аª.

Запустите графический интерфейс S-Terra Client AdminTool (Start - Programs - S-Terra

Client AdminTool - Package Maker) и создайте, согласованную со шлюзом политику

безопасности.

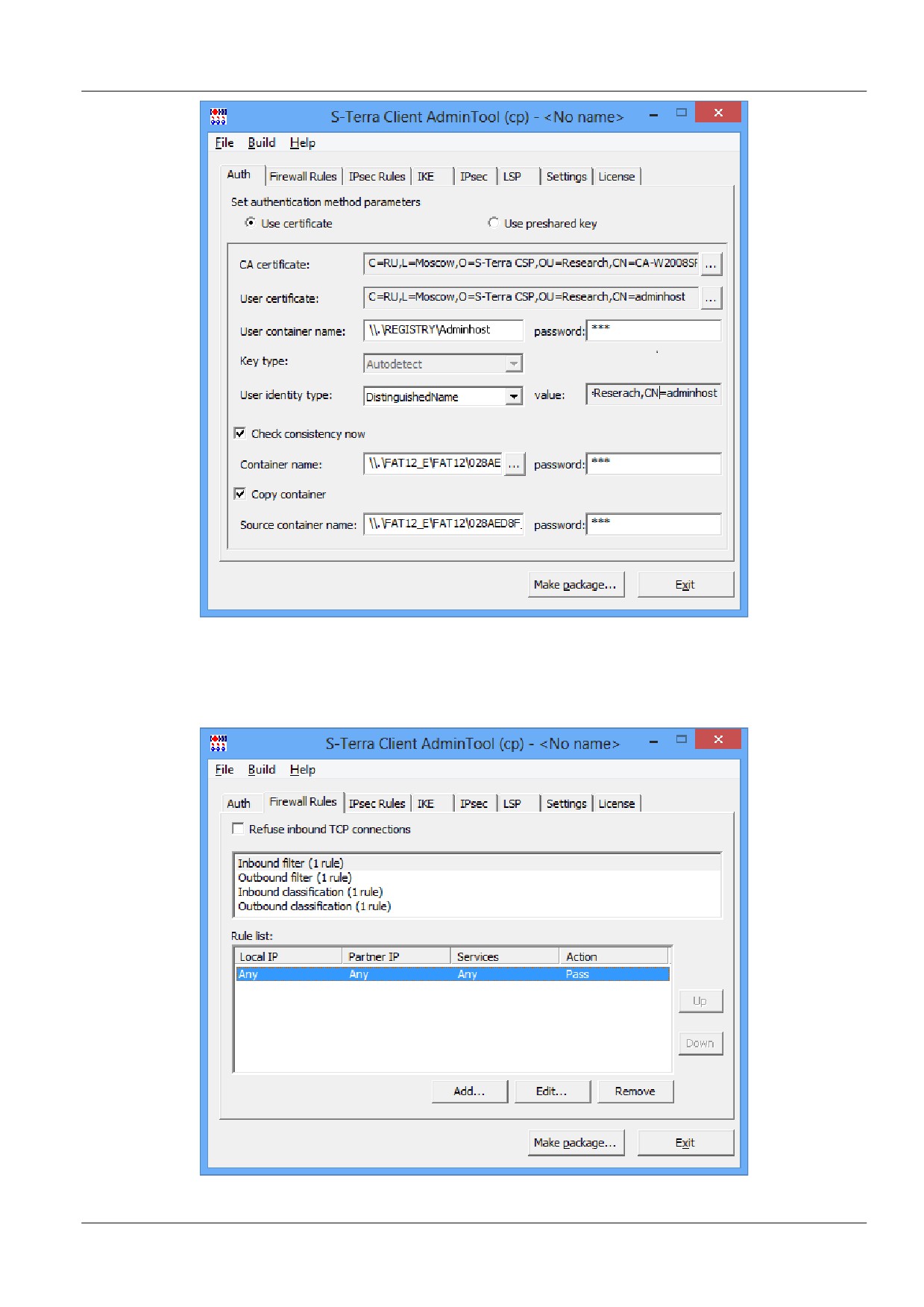

1. Во вкладке Auth (Рисунок 4) выполните следующие действия:

в данном сценарии используется метод аутентификации на сертификатах - пункт Use

certificate выбран по умолчанию;

укажите путь к сертификату УЦ и пользовательскому сертификату;

отметьте пункт Check consistency now и нажмите кнопку …, где выберите нужный

контейнер; если при генерации сертификатов указывался пароль на контейнер, введите

его в графе password;

отметьте пункт Copy container и скопируйте имя контейнера из Container name в

Source container name; если при генерации сертификатов указывался пароль на

контейнер, введите его в password;

задайте имя контейнера в графе User container name; в данном случае указано -

\\.\REGISTRY\Adminhost. Данная запись означает, что контейнер с переносного

устройства (токен или USB Flash) будет скопирован в реестр с именем Adminhost.

в графе User identity type выберите DistinguishedName (выбрано по

умолчанию).

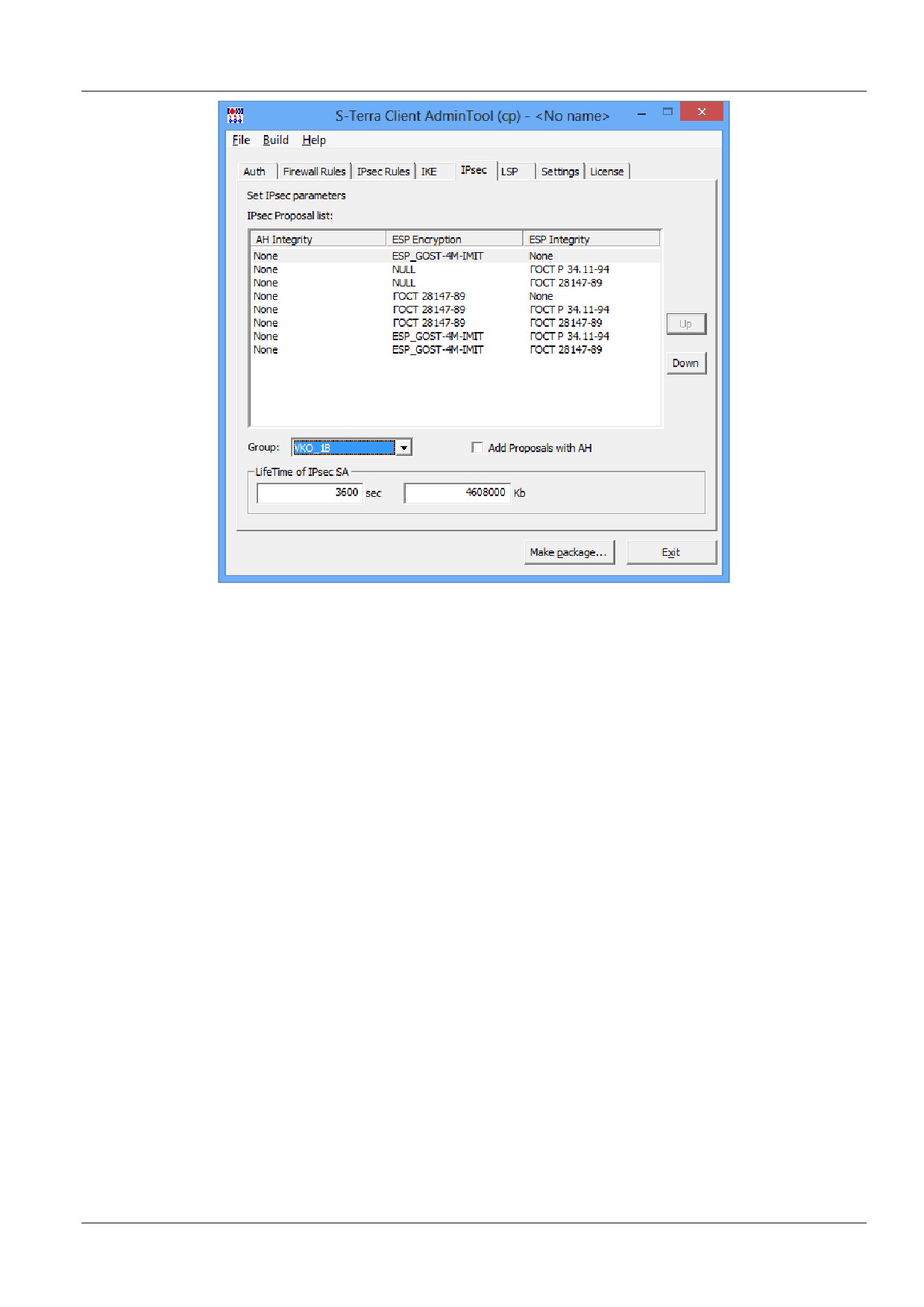

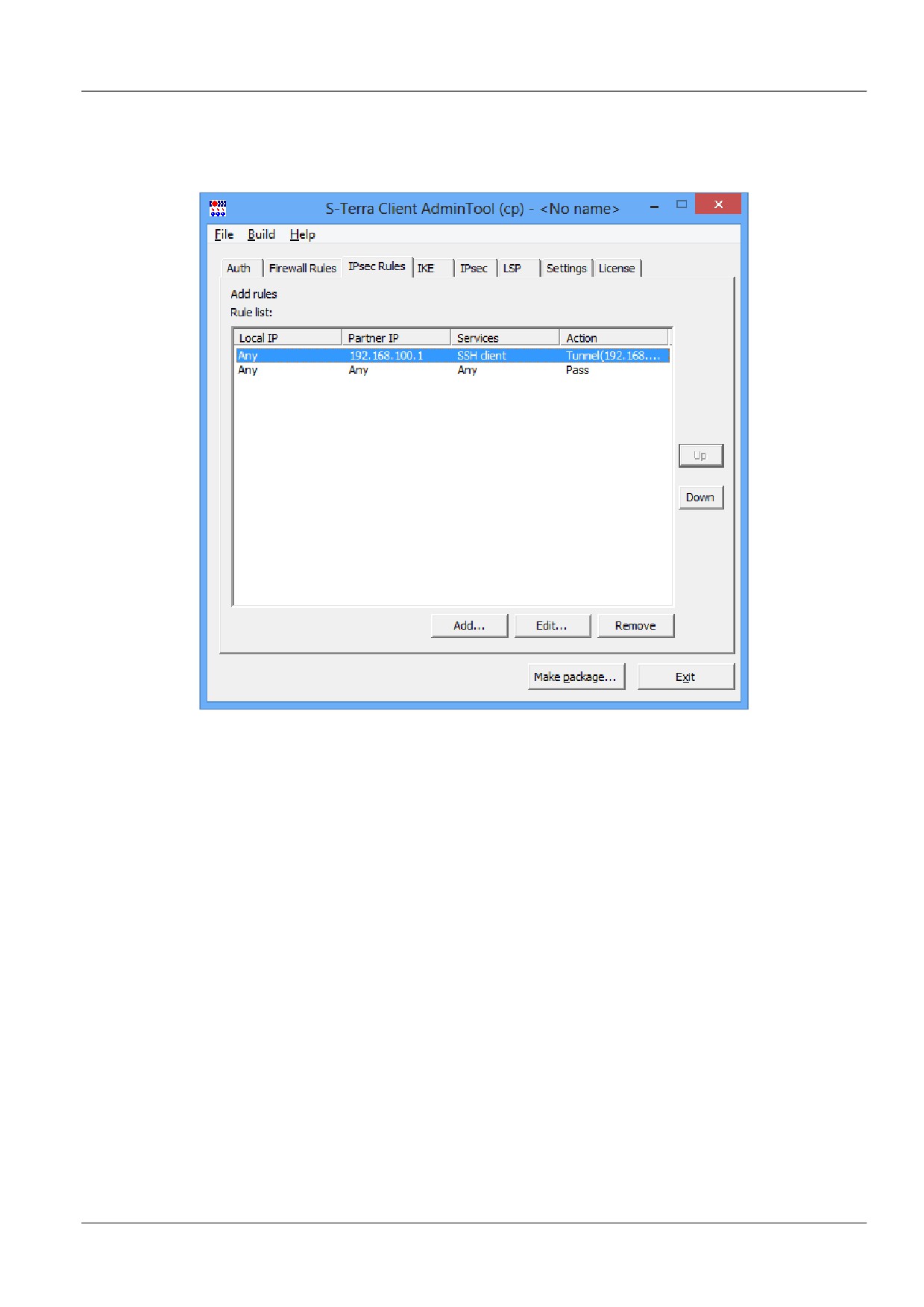

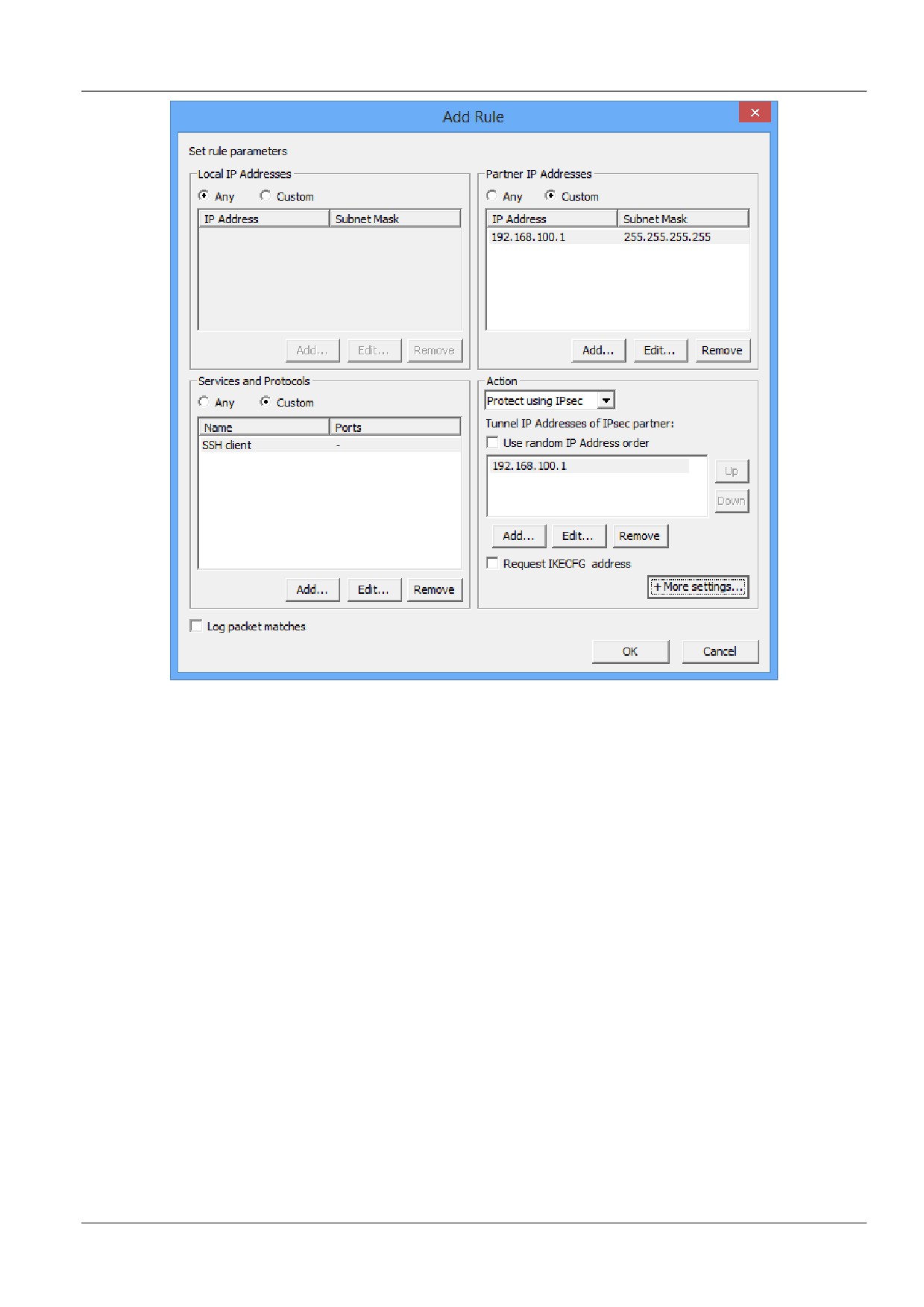

Рисунок 8

5. Во вкладке License введите регистрационные данные на продукт S-Terra Client с бланка

Лицензии.

6. Сохраните файл созданного проекта, на тот случай, если захотите в будущем сделать

похожий инсталляционный пакет. Для этого нажмите File->Save Project

7. Далее сгенерируйте инсталляционный exe-файл, нажав кнопку Make package…

8. Вставьте в целевой компьютер AdminHost носитель с секретными ключами и установите

на нем полученный инсталляционный exe-файл. Перегрузите компьютер (на

операционных системах Windows 7 и Windows 8 перезагрузка не требуется).

В Приложении представлен текст LSP.

Настройка устройства Router1

На устройстве необходимо настроить динамический NAT, который будет преобразовывать

адреса из подсети 10.10.10.0/24 во внешний адрес 192.168.100.2 и наоборот.

Проверка работоспособности стенда

После того, как настройка GW1 и AdminHost завершена, инициируйте создание защищенного

соединения.

На рабочем компьютере администратора зайдите на шлюз при помощи SSH:

В результате выполнения этой команды между устройствами GW1 и AdminHost будет

установлен VPN туннель.

Убедиться в этом можно на мобильном клиенте, выбрав предложение Show SA

Information (Рисунок 9), (Рисунок 10):

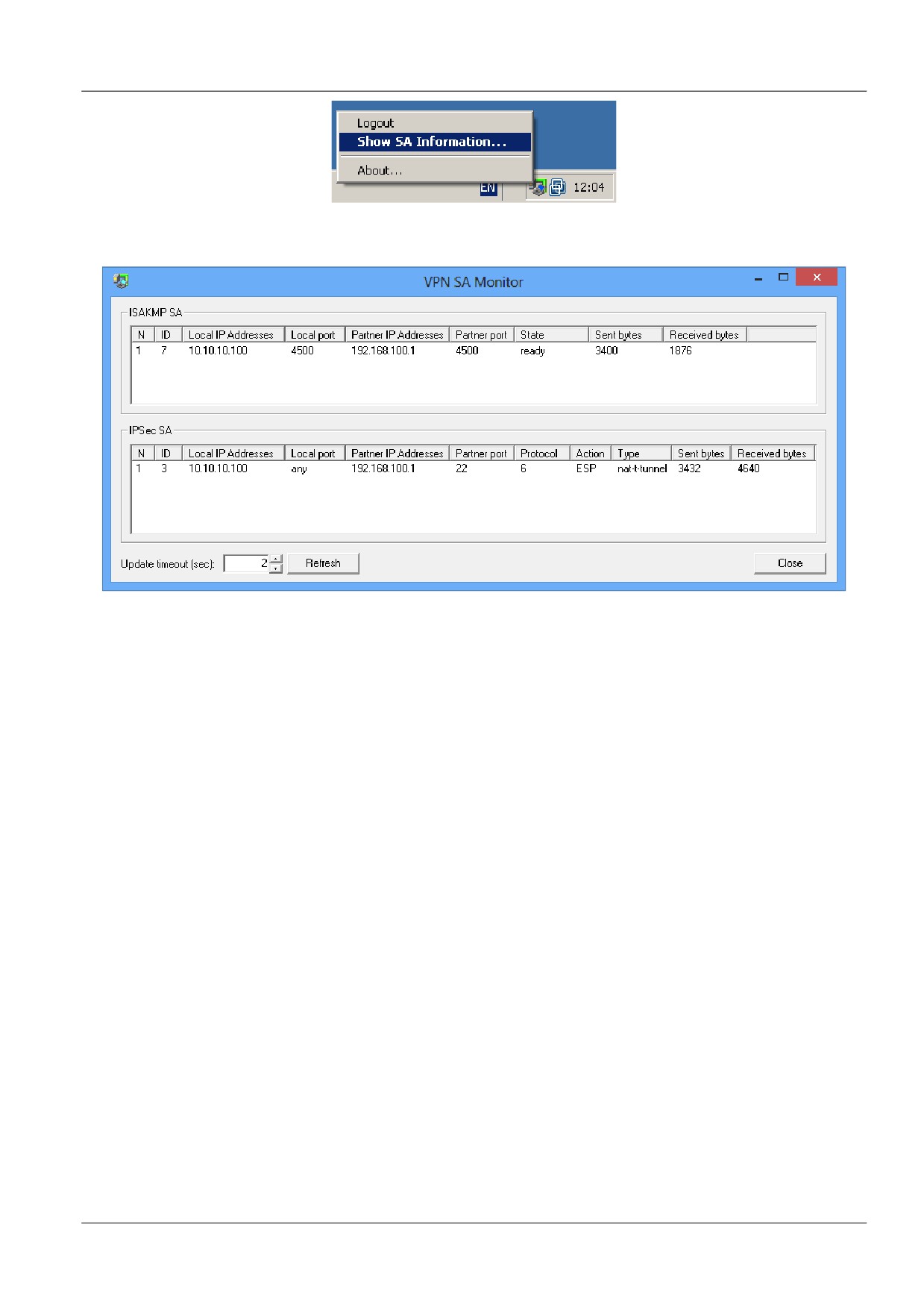

Рисунок 9

Рисунок 10

Так же в этом можно убедиться на устройстве GW1, выполнив команду:

root@GW1:~# sa_mgr show

ISAKMP sessions: 0 initiated, 0 responded

ISAKMP connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) State Sent Rcvd

1 13 (192.168.100.1,4500)-(192.168.100.2,4500) active 1876 3400

IPsec connections:

Num Conn-id (Local Addr,Port)-(Remote Addr,Port) Protocol Action Type Sent Rcvd

1 3 (192.168.100.1,22)-(10.10.10.100,*) 6 ESP nat-t-tunn 4640 3432

В то же время ping проходить не будет:

ping 192.168.100.1

Обмен пакетами с 192.168.100.1 по с 32 байтами данных:

Превышен интервал ожидания для запроса.

Статистика Ping для 192.168.100.1:

Пакетов: отправлено = 3, получено = 0, потеряно = 3

(100% потерь)

На шлюзе GW1 данные пакеты будут отбрасываться, данное действие можно увидеть,

выполнив команду:

root@GW1:~# klogview -f drop

dropped out packet 192.168.100.1->192.168.100.2, proto 1, len 60, if eth1:

firewall

dropped out packet 192.168.100.1->192.168.100.2, proto 1, len 60, if eth1:

firewall

dropped out packet 192.168.100.1->192.168.100.2, proto 1, len 60, if eth1:

firewall

Таким образом был создан доверенный сеанс, по которому администратор может удаленно

настраивать шлюз безопасности.

Создание политики безопасности шлюза

В данном разделе рассмотрены основные принципы создания политики безопасности S-Terra

Gate и даны лишь общие понятия. Более подробное описание дано в соответствующих

документах, в зависимости от выбранного способа настройки шлюза.

Способы создания политики безопасности

Настроить шлюз безопасности S-Terra Gate или создать политику безопасности для шлюза

возможно:

Локально или удаленно по протоколу SSH с использованием команд интерфейса

командной строки, описанных в документе «Cisco-like командыª (такую конфигурацию

будем называть «cisco-like конфигурациейª). Написанные команды являются

родственными Cisco IOS 12.4 (13a).

Создав текстовый конфигурационный файл и загрузив его на ПАК с помощью

специализированных команд. Создание такого файла описано в документе «Создание

конфигурационного файлаª (такую конфигурацию будем называть «native-

конфигурациейª или «LSP-конфигурациейª). Команды, при помощи которых можно

загрузить конфигурационный файл, описаны в документе «Специализированные

командыª.

Централизованно-удаленно с помощью графического интерфейса Cisco Security

Manager (CSM), описанного в документе «Настройка S-Terra Gate с помощью Cisco

Security Managerª.

Централизованно-удаленно с использованием продукта «С-Терра КПª,

предназначенного для управления всей линией продуктов, производимых компанией

«С-Терра СиЭсПиª, и описанного в документе «Программный продукт С-Терра КП.

Руководство администратораª.

Сценарии создания политики безопасности шлюза

Рассмотрим некоторые команды интерфейса командной строки и аналогичные им по

функциональности структуры текстового конфигурационного файла, которые

используются при создании локальной политики безопасности шлюза.

Подробный список команд и их описание дано в документе «Cisco-like командыª. Описание

синтаксиса и структур данных конфигурационного файла приведено в документе «Создание

конфигурационного файлаª.

Фильтрация, классификация и маркирование пакетов

Порядок обработки пакетов зависит от направления трафика. Для исходящего трафика

порядок обработки следующий: маркирование, инкапсуляция, пакетная и контекстная

фильтрация. Для входящего трафика - пакетная и контекстная фильтрация, декапсуляция,

маркирование трафика.

Создание правил пакетной фильтрации

Создание правил пакетной фильтрации состоит из формирования списков доступа и

привязывания их к конкретным интерфейсам аппаратной платформы S-Terra или сетевого

модуля МСМ/МСМ-950.

В интерфейсе командной строки с помощью команды ip access-list создаются листы доступа.

Команда ip access-list осуществляет вход в режим редактирования списков доступа. В этом

режиме с помощью команд permit и deny формируются списки доступа.

В конфигурационном файле правила пакетной фильтрации создаются в структуре Filter.

Создание правил контекстной фильтрации

В интерфейсе командной строки для создания правил контекстной фильтрации используются

следующие команды:

Команда ip port-map, служит для ассоциации протоколов (сервисов) прикладного

уровня с номерами TCP-портов и позволяет перенаправлять трафик стандартных

(системных) протоколов и пользовательских, заданных пользователем, на любой TCP-

порт.

Команда ip inspect name применяется для создания правила проверки трафика для

протоколов прикладного уровня.

Команды ip inspect tcp synwait-time, ip tcp finwait-time, ip inspect tcp idle-time, ip

inspect max-incomplete hight, ip inspect max-incompletelow, ip inspect one-minute

hight. Ip inspect one-minute low являются командами управления состоянием сеансов

в системе CBAC (управление доступом на основе контекста).

В конфигурационном файле правила контекстной фильтрации задаются в структурах Filter и

FirewallParameters.

Классификация и маркирование пакетов

Классификация и маркирование будет производиться до IPsec-инкапсуляции исходящих

пакетов и после декапсуляции входящих.

Описанные ниже команды позволяют задать определенный сервис обслуживания сетевого

трафика. Они классифицируют пакеты (относят пакеты к определенному классу трафика) и

маркируют их (назначают соответствующий приоритет). Формирование трафика выполняется

в три шага:

пакеты распределяются по классам (команды class-map)

задаются правила для каждого класса (команды policy-map)

заданная политика привязывается к интерфейсу (команды service-policy).

В конфигурационном файле классификация и маркирование пакетов задается в структурах

Filter, которые привязываются к описаниям сетевых интерфейсов (NetworkInterface) через

поля InputClassification и OutputClassification.

Создание защищенных VPN туннелей

Создание политики IKE

Для создания защищенного канала, который будет обеспечивать защиту части обменов

информацией первой фазы и все обмены второй фазы IKE, создаются ISAKMP политики (или

одна политика) с разными приоритетами, которые будут предложены партнеру для

согласования. В политиках описываются желаемые алгоритмы и параметры защищенного

канала.

Перед созданием ISAKMP SA должны быть выбраны параметры, которые будут

использоваться сторонами для защиты части обменов первой фазы и второй фазы IKE. В

интерфейсе командной строки с помощью команды crypto isakmp policy задаются IKE

политики (или одна политика) с различными приоритетами, которые будут предложены

партнеру для согласования. Выполнение этой команды осуществляет вход в режим ISAKMP

policy configuration, в котором предлагаются параметры для согласования с помощью

следующих команд:

authentication - указывается метод аутентификации (с использованием электронной

подписи или предопределенных ключей);

encryption - указывается алгоритм шифрования, используемый в рамках протокола

IKE;

hash - указывается хэш-алгоритм, используемый в рамках протокола IKE;

lifetime - устанавливается время жизни ISAKMP SA;

group - указывается алгоритм, который будет использоваться в рамках протокола IKE

для получения ключевого материала.

В конфигурационном файле в структуре IKERule задается метод аутентификации сторон,

режим для первой фазы IKE, а также предлагается для согласования с партнером политика

защиты первой и второй фазы IKE, которая описывается в структуре IKETransform. Cтруктура

IKEParameters описывает глобальные настройки протокола IKE.

Создание IPsec наборов преобразований

Далее нужно предложить партнеру для согласования наборы преобразований, которые будут

использоваться для создания защищенного виртуального соединения (IPsec SA). IPsec SA -

это однонаправленное логическое соединение, поэтому при двустороннем обмене данными

нужно установить два IPsec SA.

В интерфейсе командной строки с помощью команды crypto ipsec transform-set описать

параметры IPsec наборов преобразований (или одного набора преобразований). Можно

указать до трех наборов преобразований.

С помощью команды mode указать режим использования (туннельный или транспортный) для

заданного набора преобразований.

В конфигурационном файле структура IPsecAction определяет режим использования IPsec,

список предлагаемых наборов преобразований IPsec. Каждое преобразование описывается в

структурах AHTransform и ESPTransform.

Создание списков доступа

В интерфейсе командной строки с помощью команды ip access-list указываются списки

доступа, в которых задается трафик, который будет потом просто пропускаться, защищаться

или запрещаться. Для создания защищенных туннелей используются только расширенные

списки доступа.

Команда ip access-list с параметром extended осуществляет вход в режим config-ext-nacl

(режим редактирования расширенных списков доступа). В этом режиме с помощью команд

permit и deny формируются списки доступа.

В конфигурационном файле списками доступа являются правила фильтрования,

описываемые структурой Filter.

Создание криптографических карт

В интерфейсе командной строки создание политики IPsec выполняется с помощью команды

crypto map, которая осуществляет переход в режим настройки криптографических карт. В

этом режиме могут использоваться следующие команды:

match address осуществляет привязку списка доступа к записи криптографической

карты;

set peer определяет партнера, с которым будем устанавливаться туннель;

set pfs задает режим pfs, позволяющий повысить уровень защищенности трафика;

set pool указывает имя пула адресов для криптографической карты;

set identity задает идентификатор для криптографической карты;

set security-association lifetime устанавливает время жизни IPsec SA;

set transform-set дает ссылку на ранее созданный трансформ или трансформы

(определяет параметры туннеля);

set ip access-group устанавливает правила фильтрации, применяемые к входящим

IPsec пакетам после декапсуляции, или к исходящим IPsec пакетам до инкапсуляции.

Создание набора динамических криптографических карт в интерфейсе командной строки

осуществляется командой crypto dynamic map.

В конфигурационном файле политика IPsec задается в структуре IPsecAction.

Привязка криптографической карты к интерфейсу

В интерфейсе командной строки на последнем этапе производится привязка листов доступа и

криптографических карт к конкретным интерфейсам аппаратной платформы. Эти операции

производятся в режиме настройки интерфейсов.

Команда interface с указанием логического имени интерфейса осуществляет переход в режим

настройки данного интерфейса.

В этом режиме командой ip access-group указываем список доступа для правил пакетной

фильтрации, которые будут использоваться на этом интерфейсе.

Командой crypto map указываем криптографическую карту, с помощью которой будут

создаваться VPN туннели.

В конфигурационном файле для привязки правила фильтрования к интерфейсу аппаратной

платформы используется атрибут IPsecPolicy в структуре NetworkInterface.

Настройка маршрутизации

Добавление строки в таблицу маршрутизации в интерфейсе командной строки задается

командой ip route с указанием адреса и маски подсети назначения пакета, IP-адреса

следующего маршрутизатора либо выходного интерфейса локального устройства, на который

нужно передать пакет для передачи его далее по сети к получателю пакета.

В конфигурационном файле создание таблицы маршрутизации осуществляется структурой

RoutingTable. Строка, которая добавляется в таблицу маршрутизации, задается в структуре

Route. Эта строка задает маршрут, указывая адрес назначения, выходной интерфейс либо IP-

адрес следующего маршрутизатора и метрику маршрута.

Настройка Syslog-клиента

Настройка Syslog-клиента в cisco-like конфигурации и LSP-конфигурации подробно описана в

документе «Протоколирование событийª.

Настройка SNMP

Для задания настроек по выдаче информации SNMP-агентом по протоколу SNMP в

интерфейсе командной строки используются три команды. Команда snmp-server community

задает строку, которая играет роль пароля при аутентификации сообщений SNMP и

разрешает SNMP-менеджеру чтение статистики из базы управления SNMP-агента. Команда

snmp-server location содержит информацию о физическом расположении SNMP-агента. В

команде snmp-server contact указывается лицо, ответственное за работу SNMP-агента.

В конфигурационном файле задание настроек SNMP-агента осуществляется в структуре

SNMPPollSettings. В этой структуре указывается IP-адрес и порт, на который можно получать

запросы от SNMP-менеджера, а также строку, играющую роль пароля при аутентификации

сообщений, размещение SNMP-агента и контактное лицо. В документе «Мониторингª описаны

переменные, которые могут быть запрошены у SNMP-агента.

Настройка отсылки трапов SNMP-агента производятся в структурах SNMPTrapSettings и

TrapReceiver. В этих структурах указывается IP-адрес и порт, на который отсылаются трап-

сообщения, идентификатор и IP-адрес отправителя трап-сообщения, версия SNMP, в которой

создаются трап-сообщения.

Загрузка политики безопасности

Созданную политику безопасности необходимо загрузить на шлюз.

Cisco-like конфигурация сама загружается на шлюз после выхода из конфигурационного

режима, при этом она будет интерпретирована конвертером в LSP-конфигурацию. Конвертор

работает в рамках программы cs_console.

Если конвертирование конфигурации завершается с ошибкой; то на консоль выдается

сообщение об ошибке: "LSP conversion failed. You can use the "show load-message" command to

obtain the additional information." ("Конвертирование LSP завершилось с ошибкой. Вы можете

использовать команду show load-message для получения дополнительной информации.")

Далее происходит попытка загрузки LSP-конфигурации на шлюз безопасности. Если по каким-

либо причинам произошла ошибка при загрузке, LSP-конфигурация записывается в файл

erroneous_lsp.txt, расположенный в каталоге шлюза безопасности. В конце работы конвертора

выдается результат (успех/неуспех) обратно в cs_console.

При конвертировании cisco-like конфигурации прописываются фильтры для каждого

интерфейса в отдельности.

Во время работы конвертора используются настройки конвертора, некоторые из которых

могут редактироваться пользователем. Подробно работа конвертора описана в документе

«Программный комплекс С-Терра Шлюз. Версия 4.1. Приложениеª в разделе «Конверторª.

LSP-конфигурацию, созданную в виде текстового конфигурационного файла, нужно

загрузить специализированной командой lsp_mgr load, с указанием полного пути к файлу

конфигурации.

Политики безопасности, созданные с использованием остальных платформ

управления, также конвертируются в LSP-конфигурацию во время загрузки на шлюз.

Для просмотра загруженной конфигурации используется специализированная команда

lsp_mgr show.

Работа с сертификатами

Регистрация СА сертификата

Зарегистрировать СА сертификат в базе Продукта можно двумя способами:

с помощью утилиты командной строки cert_mgr import;

через cs_console командами crypto pki trustpoint и crypto pki certificate chain.

При регистрации сертификата первым способом при первом старте консоли после

добавления сертификатов, добавленные сертификаты будут доступны для использования в

cisco-like конфигурации. Для них будет создан trustpoint с именем s-terra technological

trustpoint.

Для регистрации СА сертификата через cs_console используются команды:

crypto pki trustpoint name - для объявления имени СА и входа в режим ca trustpoint

configuration, можно задать несколько таких команд для объявления разных trustpoint.

В режиме этой команды можно указать адрес LDAP-сервера и режимы использования CRL

при проверке сертификатов:

crl query ldap://IP-адрес(:порт) - задает адрес LDAP-сервера. При обращении к

LDAP-серверу шлюз безопасности сначала смотрит поле CDP сертификата, если в

этом поле прописанный путь к LDAP-серверу является неполным, то добавляются

данные (IP-адрес и порт) из команды crl query. Если CDP содержит полный путь, crl

query не используется. Если в сертификате нет поля CDP, то используется эта

команда для задания url LDAP.

revocation-check method1 [method2]

method1 - параметр, принимающий одно из двух значений:

crl - при проверке сертификата обязателен действующий CRL. Если

действующий CRL не найден в базе продукта и его не удалось

получить по протоколу LDAP, то сертификат не принимается;

none - при проверке сертификата действующий CRL используется,

если он предустановлен в базе продукта или получен в процессе IKE

обмена. Если это не так, то попытка получить CRL по протоколу LDAP

не предпринимается и сертификат принимается.

method2 - параметр необязательный, имеет одно значение:

none - если действующий CRL не найден в базе продукта и его не

удалось получить по протоколу LDAP, то сертификат принимается.

Используется только тогда, когда method1= crl.

crypto pki certificate chain name - для входа в режим настройки цепочки сертификатов

СА:

certificate - для добавления СА сертификата (в шестнадцатеричном представлении)

в базу Продукта:

можно задать несколько таких команд для добавления либо промежуточных СА

сертификатов, либо любых СА сертификатов.

В отличие от Cisco, наш Продукт не проверяет являются ли добавляемые сертификаты из

одной цепочки. Поэтому, можно добавлять в один trustpoint не только промежуточные СА

сертификаты, но вообще любые СА сертификаты.

При добавлении CA сертификата в trustpoint командой crypto pki certificate chain он

автоматически добавляется в базу Продукта.

При старте cs_console при поиске сертификата проверяются все существующие trustpoint's в

базе Продукта. В случае отсутствия соответствующего СА сертификата в базе Продукта,

trustpoint автоматически удаляется из cisco-like конфигурации и, следовательно, удаляются

все СА сертификаты, зарегистрированные в этом trustpoint. При этом выдается

соответствующее сообщение в лог.

Создание ключевой пары и запроса на локальный сертификат

Создать ключевую пару и запрос на локальный сертификат для S-Terra Gate можно двумя

путями:

Локально с помощью утилиты cert_mgr create. В случае применения СКЗИ от компании

S-Terra CSP можно также воспользоваться утилитами cont_mgr create и cont_mgr

request (утилиты расположены в /opt/VPNagent/bin/).

На отдельном компьютере с помощью средств MS Windows и СКЗИ, как описано в

документе «Программный комплекс С-Терра Шлюз. Версия 4.1. Приложениеª.

Контейнеры с секретными ключами должны быть уровня компьютера.

Регистрация локального сертификата

Для регистрации локального сертификата в базе Продукта используется утилита командной

строки cert_mgr import.

Удаление сертификатов

Удалять сертификаты из базы Продукта можно двумя способами:

с помощью утилиты командной строки cert_mgr remov;

через cs_console командой no crypto pki trustpoint.

При удалении trustpoint с указанным именем, все СА сертификаты из этого trustpoint

удаляются из текущей конфигурации, базы Продукта и cisco-like конфигурации.

Если в cs_console добавить сертификат в trustpoint, а потом, выйдя из консоли, удалить

добавленный сертификат с помощью cert_mgr remove, то при следующем старте консоли

trustpoint с сертификатом удалится и оттуда.

Удалить CRL из базы Продукта помощью утилиты командной строки cert_mgr remove

невозможно. Если в команде указать номер (индекс) CRL, то будет выведено сообщение об

ошибке - о недопустимом индексе.

Просмотр сертификатов в базе Продукта

Для просмотра сертификатов в базе Продукта используйте команду cert_mgr show.

Отсылка локального сертификата

Для отсылки локального сертификата партнеру по протоколу IKE:

В LSP-конфигурации (конфигурационный файл)

Для отсылки локального сертификата партнеру по протоколу IKE в LSP, в структуре

AuthMethodGOSTSign задать атрибут SendCertMode со значением:

ALWAYS - всегда отсылать локальный сертификат;

CHAIN - всегда отсылать локальный сертификат, СА сертификат и промежуточные СА

сертификаты.

В cisco-like конфигурации (в интерфейсе командной строки)

При создании политики IKE, параметры которой согласовываются с партнером, в режиме

команды crypto isakmp policy задать метод аутентификации сторон с использованием

сертификатов командой

authentication rsa-sig

В файле настроек конвертора cs_conv.ini параметру send_cert присвоено значение ALWAYS, и

поэтому по умолчанию партнеру всегда будет отсылаться локальный сертификат по

протоколу IKE.

Получение сертификата партнера

Сертификат партнера можно получить либо по протоколу IKE, либо по протоколу LDAP.

Сначала S-Terra Gate пытается получить сертификат партнера по IKE. Если партнер не

прислал сертификат, а прислал свой идентификатор, то S-Terra Gate по этому

идентификатору ищет сертификат партнера сначала в своей базе Продукта, если не нашел,

то продолжает поиск на LDAP-сервере.

Получение сертификата партнера по IKE

Для получения сертификата партнера по протоколу IKE нужно:

В LSP-конфигурации

В локальной конфигурации в структуре AuthMethodGOSTSign задать атрибут

SendRequestMode со значением ALWAYS - всегда запрашивать сертификат партнера.

В конфигурации партнера в структуре AuthMethodGOSTSign задать атрибут

SendCertMode со значением:

ALWAYS - высылать сертификат;

CHAIN - высылать локальный сертификат, СА сертификат с цепочкой

промежуточных СА.

В cisco-like конфигурации

В режиме команды crypto isakmp policy задать метод аутентификации сторон с

использованием сертификатов командой:

authentication rsa-sig

В файле настроек конвертора cs_conv.ini параметру send_request присвоено значение

ALWAYS, и поэтому по умолчанию у партнера всегда будет запрашиваться локальный

сертификат по протоколу IKE.

Получение сертификата партнера по LDAP

Получение сертификата партнера на LDAP-сервере. В этом случае партнер присылает свой

идентификатор, а S-Terra Gate по значению Subject будет искать сертификат партнера на

LDAP-сервере. Для прохождения LDAP-пакетов до LDAP-сервера необходимо в политике

задать соответствующий фильтр.

В LSP-конфигурации

В локальной конфигурации задать структуру LDAPSettings с IP-адресом LDAP-сервера и

также:

Если прислан идентификатор типа DN:

шлюз безопасности по Subject ищет сертификат партнера сначала в своей базе

Продукта, а затем на LDAP-сервере;

Если прислан идентификатор другого типа:

для получения Subject в локальной конфигурации задаются атрибуты RemoteID,

RemoteCredential, DoNotMapRemoteIDToCert;

если DoNotMapRemoteIDToCert = TRUE, то Subject будет составляться из

RemoteCredential;

если DoNotMapRemoteIDToCert = FALSE, то Subject будет составляться из

RemoteCredential и RemoteID;

по составленному значению Subject шлюз безопасности ищет сертификат партнера

сначала в своей базе Продукта, а затем на LDAP-сервере.

В cisco-like конфигурации

Если партнер не прислал свой сертификат по протоколу IKE, и в базе Продукта его нет, то

S-Terra Gate посылает запрос на заданный LDAP-сервер в команде crl query для

получения сертификата партнера. По полученному идентификатору типа dn от партнера

будет осуществляться поиск сертификата. Если получен идентификатор другого типа -

запрос на LDAP-сервер не посылается. Если отредактировать сконвертированную native-

конфигурацию для работы с идентификаторами другого типа, как описано в предыдущем

пункте, то сертификат партнера можно получить по LDAP.

Проверка сертификата по CRL

Для проверки сертификата партнера по списку отозванных сертификатов (CRL) нужно:

В LSP-конфигурации

В структуре GlobalParameters задать атрибут CRLHandlingMode, при значениях этого

атрибута:

optional - используется действующий CRL из базы Продукта;

enable и best_effort - действующий CRL может быть получен по LDAP.

Для получения CRL с LDAP-сервера сначала проверяется поле CDP в проверяемом

сертификате, если поле CDP отсутствует, то в конфигурации должна быть задана структура

LDAPSettings c адресом LDAP-сервера. В базу Продукта с LDAP-сервера загружается

действующий CRL и по нему проверяется сертификат партнера.

Для прохождения LDAP-пакетов до LDAP-сервера необходимо в политике задать

соответствующий фильтр.

В cisco-like конфигурации

В режиме команды crypto pki trustpoint командой revocation-check задается режим

использования CRL.

Несколько локальных и СА сертификатов

Иногда при работе с разными партнерами аутентификация осуществляется с использованием

разных локальных сертификатов, подписанных разными УЦ, соответственно и СА

сертификаты разные.

В cisco-like конфигурации

В командной строке нет команд для указания соответствия между идентификатором

партнера, локальным сертификатом и СА сертификатом. Поэтому после конвертирования

cisco-like конфигурации в LSP конфигурацию последнюю необходимо отредактировать.

В LSP-конфигурации:

В структуре AuthMethodGOSTSign существуют атрибуты, которые позволяют задать

соответствие между локальным, партнерским и СА сертификатами, локальным и

партнерским идентификаторами.

Расширения сертификата (Certificate Extensions)

Имеются некоторые ограничения при работе с расширениями сертификата (Extensions),

которые помечены как критичные. В таблице приведен список расширений сертификата,

которые будут распознаваться и обрабатываться Продуктом, если у них установлен признак

критичности TRUE. Если в сертификате будут присутствовать другие расширения, не

указанные в таблице и заданные как критичные, то такой сертификат не может быть

использован. Если же расширение отсутствует в таблице, но является некритичным, то оно

игнорируется, и сертификат используется.

Таблица 2

Name

OID value

Subject Key Identifier

2.5.29.14

Key Usage

2.5.29.15

Subject Alternative Name

2.5.29.17

Issuer Alternative Name

2.5.29.18

Basic Constraints

2.5.29.19

Name Constraints

2.5.29.30

CRL Distribution Points

2.5.29.31

Authority Key Identifier

2.5.29.35

Описания значений и полный список Certificate Extensions можно посмотреть в документе RFC

5280 (http://tools.ietf.org/html/rfc5280#section-4.2).

Можно изменить реакцию Продукта на отдельные расширения сертификата, помеченные как

критичные и отсутствующие в вышеприведенной таблице. Администратор может настроить

список расширений сертификата, который будут игнорироваться Продуктом, как если бы эти

расширения являлись некритичными. Эти расширения надо описать в файле x509opts.ini,

который расположен в каталоге /opt/VPNagent/etc. Расширения описываются в секции

IgnoringUnsupportedCriticalExtentions.

Игнорируемое Critical Extention задается в формате <KEY>=<OID>, где:

<KEY> - имя расширения, состоящее из букв и цифр и не содержащее разделителей,

должно быть уникальным в передах секции;

<OID> - OID игнорируемого расширения, состоящий из десятичных чисел, разделенных

точками. Распознавание расширения происходит по OID.

Пример файла x509opts.ini:

[IgnoringUnsupportedCriticalExtentions]

! Key name is any Alpha-Numerical well-known name of OID

! Key names of different OIDs cannot match

Приложение

Текст cisco-like конфигурации для устройства GW1

version 12.4

no service password-encryption

crypto ipsec df-bit copy

crypto isakmp identity dn

username cscons privilege 15 password 0 csp

aaa new-model

hostname GW1

enable password csp

logging trap debugging

crypto identity my_admin

dn C=RU,L=Moscow,O=S-Terra CSP,OU=Research,CN=adminhost

crypto isakmp policy 1

encr gost

hash gost

authentication gost-sig

group vko

crypto ipsec transform-set TSET esp-gost4mimit

ip access-list extended LIST

permit tcp host 192.168.100.1 eq 22 any

ip access-list extended LIST2

permit tcp host 192.168.100.1 eq 22 any

permit udp host 192.168.100.1 eq non500-isakmp any

permit udp host 192.168.100.1 eq isakmp any

deny

ip any any

crypto dynamic-map DMAP 1

match address LIST

set transform-set TSET

set pfs vko

set identity my_admin

crypto map CMAP 1 ipsec-isakmp dynamic DMAP

interface GigabitEthernet0/0

ip address 192.168.1.1 255.255.255.0

interface GigabitEthernet0/1

ip address 192.168.100.1 255.255.255.0

ip access-group LIST2 out

crypto map CMAP

interface GigabitEthernet0/2

no ip address

shutdown

interface GigabitEthernet0/3

no ip address

shutdown

ip route 0.0.0.0 0.0.0.0 192.168.100.2

crypto pki trustpoint s-terra_technological_trustpoint

revocation-check none

crypto pki certificate chain s-terra_technological_trustpoint

certificate 4E4B0B11EFDB389E4E86244CDAA1B275

30820216308201C5A00302010202104E4B0B11EFDB389E4E86244CDAA1B27530

…

E9D07F4DC61F04CDBC87579FC44CE66D524CF742F2784805733F

quit

end

Текст LSP для устройства GW1

This is automatically generated LSP

Conversion Date/Time:

Mon May 27 11:07:09 2013

GlobalParameters(

Title

= "This LSP was automatically generated by

CSP Converter at Mon May 27 11:07:09 2013"

Version

= LSP_4_1

CRLHandlingMode

= OPTIONAL

PreserveIPsecSA

= FALSE

)

IKEParameters(

FragmentSize = 0

)

RoutingTable(

Routes =

Route(

Destination = 0.0.0.0/0

Gateway = 192.168.100.2

)

FirewallParameters(

TCPSynSentTimeout = 30

TCPFinTimeout = 5

TCPClosedTimeout = 30

TCPSynRcvdTimeout = 30

TCPEstablishedTimeout = 3600

TCPHalfOpenLow = 400

TCPHalfOpenMax = 500

TCPSessionRateLow = 400

TCPSessionRateMax = 500

)

IKETransform crypto:isakmp:policy:1

(

CipherAlg

= "G2814789CPRO1-K256-CBC-65534"

HashAlg

= "GR341194CPRO1-65534"

GroupID

= VKO_1B

RestrictAuthenticationTo = GOST_SIGN

LifetimeSeconds = 86400

)

ESPProposal TSET:ESP

(

Transform* = ESPTransform

(

CipherAlg*

= "G2814789CPRO1-K288-CNTMAC-253"

LifetimeSeconds

= 3600

LifetimeKilobytes

= 4608000

)

FilterChain FilterChain:LIST2 (

Filters = Filter (

SourceIP = 192.168.100.1

ProtocolID = 6

SourcePort = 22

Action = PASS

LogEventID = "LIST2"

Filter (

SourceIP = 192.168.100.1

ProtocolID = 17

SourcePort = 4500

Action = PASS

LogEventID = "LIST2"

Filter (

SourceIP = 192.168.100.1

ProtocolID = 17

SourcePort = 500

Action = PASS

LogEventID = "LIST2"

Filter (

Action = DROP

LogEventID = "LIST2"

Filter (

Action = DROP

)

IdentityEntry my_admin(

DistinguishedName* = CertDescription(

Subject = TEMPLATE, "C=RU,L=Moscow,O=S-Terra

CSP,OU=Research,CN=adminhost"

)

AuthMethodGOSTSign GOST:Sign

(

LocalID

= IdentityEntry( DistinguishedName* = USER_SPECIFIC_DATA

)

RemoteID

= my_admin

SendRequestMode

= ALWAYS

SendCertMode

= ALWAYS

)

IKERule IKERule:CMAP:1:DMAP:1

(

Transform = crypto:isakmp:policy:1

AggrModeAuthMethod

= GOST:Sign

MainModeAuthMethod

= GOST:Sign

DoNotUseDPD

= TRUE

Priority

= 100

)

IPsecAction IPsecAction:CMAP:1:DMAP:1

(

TunnelingParameters = TunnelEntry(

DFHandling=COPY

Assemble=TRUE

)

ContainedProposals = ( TSET:ESP )

GroupID = VKO_1B

IKERule = IKERule:CMAP:1:DMAP:1

)

FilterChain IPsecPolicy:CMAP (

Filters = Filter (

ProtocolID = 17

SourcePort = 500, 4500

Action = PASS

PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED

Filter (

SourceIP = 192.168.100.1

ProtocolID = 6

SourcePort = 22

Action = PASS

ExtendedAction = ipsec< sa = IPsecAction:CMAP:1:DMAP:1 >

LogEventID = "IPsec:Protect:CMAP:1:DMAP:1:LIST"

)

NetworkInterface (

LogicalName = "GigabitEthernet0/1"

OutputFilter = FilterChain:LIST2

IPsecPolicy = IPsecPolicy:CMAP

)

Текст LSP для устройства AdminHost

GlobalParameters (

Title = "This LSP was automatically generated by S-Terra Client AdminTool

(cp) at 2013.05.27 11:15:04"

Version = LSP_4_1

CRLHandlingMode = BEST_EFFORT

)

LDAPSettings (

ResponseTimeout = 200

HoldConnectTimeout = 60

DropConnectTimeout = 5

)

IdentityEntry auth_identity_01(

DistinguishedName *= CertDescription(

Subject *= COMPLETE,"C=RU,L=Moscow,O=S-Terra

CSP,OU=Research,CN=adminhost"

)

CertDescription local_cert_dsc_01(

Subject *= COMPLETE,"C=RU,L=Moscow,O=S-Terra

CSP,OU=Research,CN=adminhost"

Issuer *= COMPLETE,"C=RU,L=Moscow,O=S-Terra CSP,OU=Research,CN=CA-

W2008SP1-X64-CA"

SerialNumber = "611425D8000000000002"

FingerprintMD5 = "3EE6136FE1D8A9E0473E6A020B93C510"

)

CertDescription partner_cert_dsc_01(

)

AuthMethodGOSTSign auth_method_01(

LocalID = auth_identity_01

LocalCredential = local_cert_dsc_01

RemoteCredential = partner_cert_dsc_01

SendRequestMode = AUTO

SendCertMode = AUTO

)

IKEParameters (

DefaultPort = 500

SendRetries = 5

RetryTimeBase = 1

RetryTimeMax = 30

SessionTimeMax = 60

InitiatorSessionsMax = 30

ResponderSessionsMax = 20

BlacklogSessionsMax = 16

BlacklogSessionsMin = 0

BlacklogSilentSessions = 4

BlacklogRelaxTime = 120

IKECFGPreferDefaultAddress = FALSE

)

IKETransform ike_trf_02(

LifetimeSeconds = 28800

CipherAlg

*= "G2814789CPRO1-K256-CBC-65534"

HashAlg *= "GR341194CPRO1-65534"

GroupID *= VKO_1B

)

IKETransform ike_trf_03(

LifetimeSeconds = 28800

CipherAlg

*= "G2814789CPRO1-K256-CBC-65534"

HashAlg *= "GR341194CPRO1-65534"

GroupID *= MODP_1536

)

IKETransform ike_trf_04(

LifetimeSeconds = 28800

CipherAlg

*= "G2814789CPRO1-K256-CBC-65534"

HashAlg *= "GR341194CPRO1-65534"

GroupID *= MODP_1024

)

IKETransform ike_trf_05(

LifetimeSeconds = 28800

CipherAlg

*= "G2814789CPRO1-K256-CBC-65534"

HashAlg *= "GR341194CPRO1-65534"

GroupID *= MODP_768

)

ESPTransform esp_trf_01(

CipherAlg *= "G2814789CPRO1-K288-CNTMAC-253"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_01(

Transform *=esp_trf_01

)

ESPTransform esp_trf_02(

IntegrityAlg *= "GR341194CPRO1-H96-HMAC-65534"

CipherAlg *= "NULL"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_02(

Transform *=esp_trf_02

)

ESPTransform esp_trf_03(

IntegrityAlg *= "G2814789CPRO1-K256-MAC-65535"

CipherAlg *= "NULL"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_03(

Transform *=esp_trf_03

)

ESPTransform esp_trf_04(

CipherAlg *= "G2814789CPRO1-K256-CBC-254"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_04(

Transform *=esp_trf_04

)

ESPTransform esp_trf_05(

IntegrityAlg *= "GR341194CPRO1-H96-HMAC-65534"

CipherAlg *= "G2814789CPRO1-K256-CBC-254"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_05(

Transform *=esp_trf_05

)

ESPTransform esp_trf_06(

IntegrityAlg *= "G2814789CPRO1-K256-MAC-65535"

CipherAlg *= "G2814789CPRO1-K256-CBC-254"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_06(

Transform *=esp_trf_06

)

ESPTransform esp_trf_07(

IntegrityAlg *= "GR341194CPRO1-H96-HMAC-65534"

CipherAlg *= "G2814789CPRO1-K288-CNTMAC-253"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_07(

Transform *=esp_trf_07

)

ESPTransform esp_trf_08(

IntegrityAlg *= "G2814789CPRO1-K256-MAC-65535"

CipherAlg *= "G2814789CPRO1-K288-CNTMAC-253"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_08(

Transform *=esp_trf_08

)

IKERule ike_rule(

DoNotUseDPD = FALSE

DPDIdleDuration = 60

DPDResponseDuration = 5

DPDRetries = 3

MainModeAuthMethod *= auth_method_01

Transform *= ike_trf_02,ike_trf_03,ike_trf_04,ike_trf_05

)

IPsecAction ipsec_action_01(

TunnelingParameters *=

TunnelEntry(

PeerIPAddress = 192.168.100.1

Assemble = TRUE

ReRoute = FALSE

)

ContainedProposals *=

(esp_proposal_01),(esp_proposal_02),(esp_proposal_03),(esp_proposal_04),(esp_

proposal_05),(esp_proposal_06),(esp_proposal_07),(esp_proposal_08)

GroupID *= VKO_1B,MODP_1536,MODP_1024,MODP_768

IKERule = ike_rule

)

FilterChain filter_chain_input(

Filters *= Filter(

ProtocolID *= 17

DestinationPort *= 500

Action = PASS

LogEventID = "pass_action_02_01"

),Filter(

ProtocolID *= 17

DestinationPort *= 4500

Action = PASS

LogEventID = "pass_action_02_02"

),Filter(

SourceIP *= 192.168.100.1

ProtocolID *= 50

Action = PASS

LogEventID = "pass_action_03_01"

),Filter(

SourceIP *= 192.168.100.1

ProtocolID *= 51

Action = PASS

LogEventID = "pass_action_03_02"

),Filter(

Action = PASS

LogEventID = "pass_action_04"

)

FilterChain filter_chain_output(

Filters *= Filter(

ProtocolID *= 17

SourcePort *= 500

Action = PASS

LogEventID = "pass_action_05_01"

),Filter(

ProtocolID *= 17

SourcePort *= 4500

Action = PASS

LogEventID = "pass_action_05_02"

),Filter(

DestinationIP *= 192.168.100.1

ProtocolID *= 50

Action = PASS

LogEventID = "pass_action_06_01"

),Filter(

DestinationIP *= 192.168.100.1

ProtocolID *= 51

Action = PASS

LogEventID = "pass_action_06_02"

),Filter(

Action = PASS

LogEventID = "pass_action_07"

)

FilterChain filter_chain_classification_input(

Filters *= Filter(

Action = PASS

LogEventID = "pass_action_08"

)

FilterChain filter_chain_classification_output(

Filters *= Filter(

Action = PASS

LogEventID = "pass_action_09"

)

FilterChain filter_chain_ipsec(

Filters *= Filter(

ProtocolID *= 17

SourcePort *= 500

Action = PASS

LogEventID = "pass_action_10_01"

),Filter(

ProtocolID *= 17

SourcePort *= 4500

Action = PASS

LogEventID = "pass_action_10_02"

),Filter(

DestinationIP *= 192.168.100.1

ProtocolID *= 6

DestinationPort *= 22

Action = PASS

ExtendedAction *= ipsec<sa=ipsec_action_01>

LogEventID = "ipsec_action_01_01"

),Filter(

DestinationIP *= 192.168.100.1

ProtocolID *= 17

DestinationPort *= 22

Action = PASS
