Инструкция по подготовке к работе модуля МСМ-950

Содержание

Инструкция по подготовке к работе Модуля Сетевого Модернизированного

МСМ-950

Комплект поставки

Подготовка модуля к работе

Установка модуля в маршрутизатор

Инициализация «Программного комплекса С-Терра Шлюз» при первом старте9

Подключение к локальной сети

Архитектура ПО С-Терра Шлюз

Пример топологии

Настройка политики безопасности шлюзов

Предварительные настройки

Регистрация CA сертификата (сертификата УЦ)

Регистрация локального сертификата

Настройка шлюза MCM950-1 (GW1)

Настройка шлюза MCM950-2 (GW2)

Проверка работоспособности стенда

Настройка модуля для работы с удаленными клиентами

Настройка маршрутизатора Router1

Настройка устройства Router2

Настройка устройства IPHost1

Регистрация сертификатов

Настройка шлюза безопасности MCM950-1 (GW1)

Подготовка клиентского ПО

Проверка клиентского соединения

Дополнительная информация

Инструкция по подготовке к работе Модуля

Сетевого Модернизированного МСМ-950

Модуль МСМ-950 производится в соответствии с технологическим процессом, согласованным с

Центром ФСБ России «Модуль сетевой модернизированный «МСМ-950». Технические условия.

РЛКЕ.466534.002 ТУ».

В рамках установленных Технических условий компания «С-Терра СиЭсПи» выступает в роли

оператора контролируемого технологического процесса, цель которого - исключить

вероятность внедрения в вычислительную среду эксплуатации средств криптографической

защиты информации (СКЗИ) недокументированных вредоносных аппаратно-программных

элементов.

Далее в документации модуль будем называть «Модуль МСМ-950», «модуль» или «МСМ-950».

Модуль работает на маршрутизаторах Cisco ISR второго поколения (серии 2900, 3900), а также

на маршрутизаторах 4331, 4351 и 4451-X.

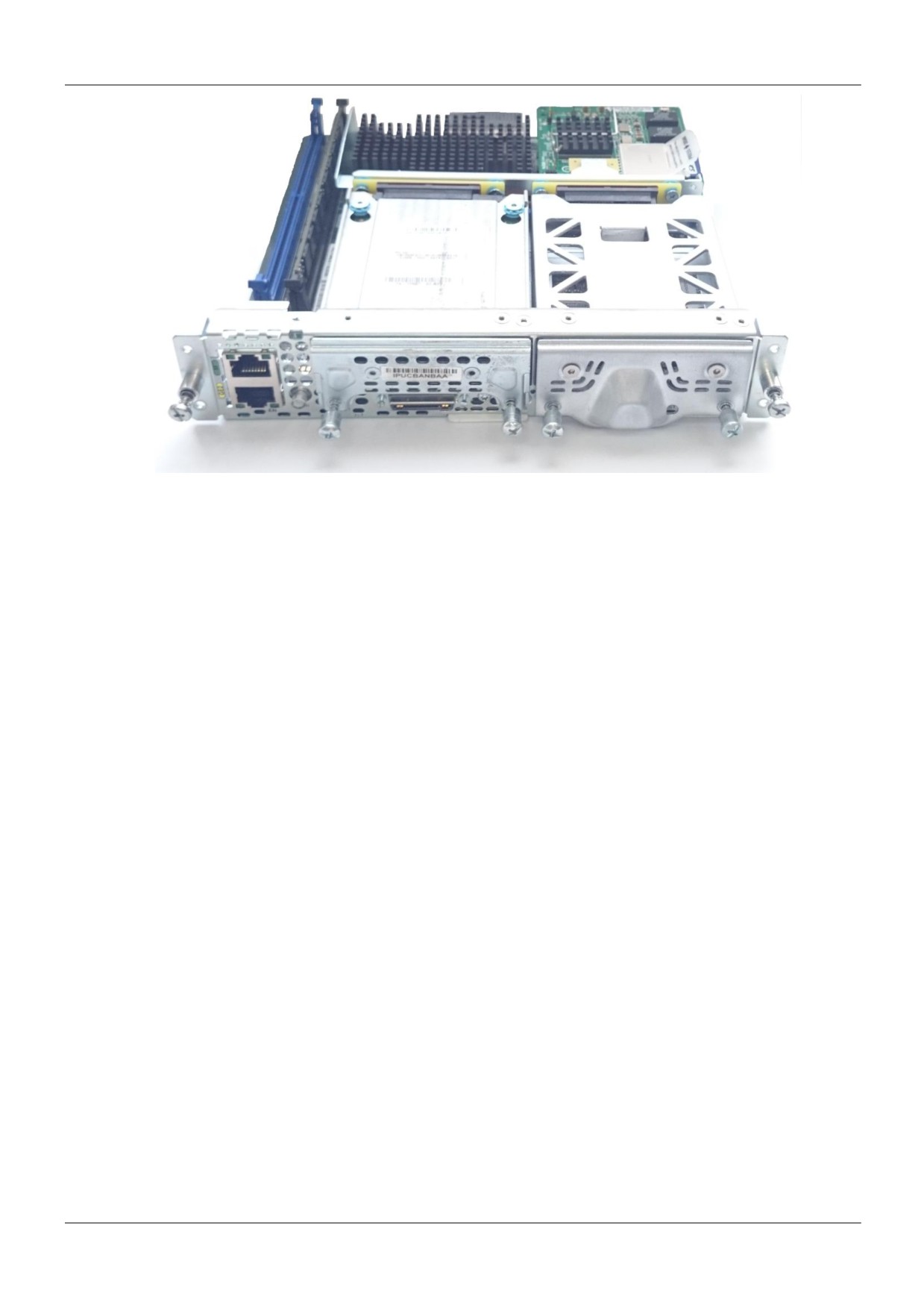

Аппаратно модуль представляет собой вычислительную платформу на базе процессора Sandy

Bridge-Mobile, 1,2/1,6 ГГц, 4 Гб DRAM и 2 Гб постоянной памяти, размещенную на специальном

загрузочном носителе (СЗН) «СПДС-USB-01», либо не менее 500 Гб постоянной памяти,

размещенную на одном или двух (RAID-1) жестких дисках.

Возможен один из следующих вариантов исполнения модуля:

МСМ_950_KC1 (UCS-EN120SRU-SEC1=) - 1 жесткий диск (HDD0)

МСМ_950_KC1 (UCS-EN120SRU-S1H2=) - 2 жестких диска (HDD0, HDD1 в RAID-1)

МСМ_950_KC2 (UCS-EN120SRU-SEC2=) - СЗН «СПДС-USB-01»

МСМ_950_KC3 (UCS-EN120SRU-SEC3=) - СЗН «СПДС-USB-01».

Модуль работает независимо от ОС маршрутизатора, все обмены между ними производятся

только по сети. Маршрутизаторы второго поколения работают под управлением OC Cisco IOS

версии 15.2(4)М и выше, маршрутизаторы 4331, 4351 и 4451 - под управлением ОС Cisco IOS

XE 3.9S и выше.

На модуль устанавливается ПО «Программный комплекс С-Терра Шлюз. Версия 4.1» (далее

может встречаться наименование «С-Терра Шлюз», «S-Terra Gate», «Продукт»),

функционирующий под управлением ОС Debian GNU/Linux 6.

Для обеспечения доверенной загрузки «С-Терра Шлюз» по классам защиты КС2 и КС3

используется СЗН «СПДС-USB-01».

Применяться модуль может для защиты трафика среднего офиса - несколько сотен рабочих

мест. В составе маршрутизаторов серий 3900, в которые можно установить от 2 до 4 модулей,

может использоваться на узлах концентрации трафика множества региональных сетей, а также

в крупных сетях удаленного доступа пользователей.

Модуль МСМ-950 может поддерживать до 500 IPsec туннелей.

В этом документе описано как подготовить модуль МСМ-950 к работе - установить модуль в

маршрутизатор, инициализировать на нем программный комплекс S-Terra Gate и создать

локальную политику безопасности. Здесь даны только минимальные сведения, более

детальную информацию по настройке модуля и его работе можно найти в документе:

«Программный комплекс С-Терра Шлюз. Версия 4.1. Руководство по установке и настройке

модуля МСМ-950» [1].

Комплект поставки

В комплект поставки «Программного комплекса С-Терра Шлюз. Версия 4.1» входят:

модуль МСМ-950 с одним или двумя жесткими дисками, либо (в случае исполнения

КС2/КС3) с СЗН «СПДС-USB-01», на котором:

установлена OC Debian GNU/Linux 6

подготовлены к инициализации «Программный комплекс С-Терра Шлюз. Версия 4.1» и

СКЗИ «КриптоПро CSP 3.6R4/3.9»

или подготовлен к инициализации «Программный комплекс С-Терра Шлюз. Версия 4.1»

со встроенной криптобиблиотекой, разработанной компанией С-Терра СиЭсПи

документы в электронном виде:

Копия сертификата соответствия ФСБ России

Копия сертификата соответствия ФСТЭК России

Лицензионное соглашение о праве пользования «Программным комплексом С-Терра

Шлюз. Версия 4.1» производства ООО «С-Терра СиЭсПи»

документы в печатном виде:

Голографический специальный защитный знак ФСТЭК России

Лицензия на использование программного продукта «КриптоПро CSP Driver версии

3.6R4/3.9» (если используется СКЗИ «КриптоПро CSP»).

Лицензия на использование «Программного комплекса С-Терра Шлюз. Версия 4.1».

На сайте компании по адресу http://www.s-terra.com/support/documents/ver41/ можно взять

следующие материалы:

в разделе «С-Терра Шлюз» - Правила пользования, Формуляры, Руководство

администратора,

в разделе «Модули - комплект материалов для восстановления»:

S-Terra Gate Disk Image (образ жесткого диска и Приложение к Инструкции по

восстановлению ПАК);

S-Terra Gate Recovery CD (ПО для восстановления образа диска и Инструкция

по восстановлению ПАК. В случае исполнения КС2/КС3 не используется).

Установка модуля в маршрутизатор

Перед установкой модуля МСМ-950 в маршрутизатор ознакомьтесь с «Мерами безопасности и

правилами эксплуатации», а также методом защиты от статического электричества,

описанными в документе [1].

Маршрутизаторы Cisco 3900 ISR G2 и Cisco ISR 4451-X поддерживают режим

Горячей замены, т.е. установку/извлечение модуля во время работы

маршрутизатора.

Следует иметь ввиду, что маршрутизаторы серии ISR G2 2900 и 4300 не

поддерживают данного режима, а значит необходимо отключить электрическое

питание и отсоединить сетевые кабели перед установкой/извлечением модуля

во избежание поражения электрическим током.

Сетевой модуль МСМ-950 может быть установлен в single-wide SM слот на маршрутизаторах

Cisco 2911, 2921, 2951, 3925, 3945, 3925e, 3945e, 4331, 4351, 4451-X. Более подробную

информацию о количестве и расположении SM слотов смотрите в документе [1].

Для установки модуля выполните все действия, описанные в главе 4 «Установка модуля в

маршрутизатор» документа [1], а именно:

Шаг 1:

трансформируйте слот большего размера в слот single-wide, если необходимо, и

установите в него модуль МСМ-950

Шаг 2:

соедините кабелем внешний сетевой интерфейс модуля Gigabit Ethernet (GE2) с

корпоративной сетью

Шаг 3:

включите электропитание маршрутизатора (если не использовался режим Горячей

замены модуля)

Шаг 4:

проверьте, что на маршрутизаторе установлена правильная версия операционной

системы Cisco IOS.

Шаг 5:

убедитесь, что IOS распознала модуль МСМ-950, для этого используйте одну из

следующих команд:

для вывода на экран данных о всей системе используйте команду show platform:

Router# show platform

выводимая информация по этой команде должна содержать записи следующего

вида:

Router# show platform

Chassis type: ISR4451/K9

Slot

Type

State

Insert time (ago)

--------- ------------------- --------------- -----------------

ISR4451/K9

1d01h

0/0

ISR4400-4X1GE

1d01h

ISR4451/K9

1d01h

1/0

UCS-E160DP-M1/K9

1d01h

ISR4451/K9

1d01h

ISR4451/K9

ok, active

1d01h

ISR4451/K9

ok, active

1d01h

XXX-XXXX-XX

1d01h

Unknown

ps,

1d01h

ACS-4450-FANASSY

1d01h

Slot

CPLD Version

Firmware Version

--------- ------------------- ---------------------

12090323

12.2(20120829:165313)

12090323

12.2(20120829:165313)

12090323

12.2(20120829:165313)

12090323

12.2(20120829:165313)

12090323

12.2(20120829:165313)

для подтверждения того, что IOS распознала модуль МСМ-950, используйте

команду show hw-module subslot all oir:

Router# show hw-module subslot all oir

Module Model

Operational

Status

------------- --------------------------------------------

subslot 0/0

ISR4451-X-4X1GE

subslot 1/0

UCS-E140S-M1/K9

subslot 2/0

UCS-E140S-M1/K9

если IOS распознал модуль, то светодиод PWR на передней панели модуля

загорится желтым, а в конфигурации маршрутизатора появится новый интерфейс:

interface ucse 1/0

shutdown

no keepalive

Шаг 6:

перед настройкой модуля сделаем этот интерфейс активным и назначим ему

адрес. Следующие команды выполняются при использовании маршрутизаторов

Cisco 2900, 3900 ISR G2:

Router # configure terminal

Router(config)# interface ucse 1/0

Router(config-if)# ip address 192.168.1.1 255.255.255.0

Router(config-if)# no shut

Router(config-if)# end

Router # show running-config

при использовании маршрутизаторов Cisco ISR 4451-X выполним команды:

Router # configure terminal

Router(config)# interface ucse 1/0/0

Router(config-if)# ip address 192.168.1.1 255.255.255.0

Router(config-if)# no shut

Router(config-if)# end

Router # show running-config

Шаг 7:

для доступа к консоли введите команды (логин и пароль по умолчанию - admin и

password):

Router# ucse 1 session imc

Trying 192.168.0.254, 2066 ... Open

Unknown login: admin

Password:

Unknown # connect host

CISCO Serial Over LAN:

Close Network Connection to Exit

На этом этапе можно начинать инициализацию.

Для выхода из сессии нажмите ”Ctrl-Shift-6” затем клавишу ”x”. В

появившемся промте IOS наберите команду: ucse 1 session host clear

и нажмите Enter.

Инициализация «Программного комплекса С-Терра

Шлюзª при первом старте

СЗН «СПДС-USB-01» или один/два жестких диска содержат:

установленную ОС Debian 6

установленный и подготовленный к инициализации «Программный комплекс С-Терра

Шлюз» и СКЗИ «КриптоПро CSP 3.6R4/3.9»

либо

установленный и подготовленный к инициализации «Программный комплекс С-Терра

Шлюз» со встроенным СКЗИ, разработанным компанией С-Терра СиЭсПи.

Для работы установленных продуктов необходимо провести процедуру начальной

инициализации при первом старте модуля. Подробно процесс инициализации S-Terra Gate на

модуле описан в документе [1]. Но если кратко, то процесс инициализации происходит

следующим образом.

Инициализация запускается администратором при помощи скрипта при первом старте модуля.

В диалоговом режиме предлагается:

ввести лицензионную информацию для «КриптоПро CSP» (если используется СКЗИ

«КриптоПро CSP»)

инициализировать начальное значение ДСЧ для исполнений класса защиты KC1. Для

исполнений класса защиты КС2 и KC3 инициализация начального значения ДСЧ

выполняется без участия пользователя

ввести лицензионную информацию для С-Терра Шлюз.

После этого, запускаются необходимые процессы. При этом о нормальном функционировании

модуля говорит горящий зеленым индикатор PWR.

На этом инициализация заканчивается. В процессе инициализации создается пользователь с

именем ”cscons” и паролем ”csp”, которым можно войти в Cisco-like интерфейс командной

строки (CLI), а в ОС - пользователем ”root” (изначально без пароля).

Доступ в систему возможен также удаленно - по протоколу SSH.

После инициализации Продукта, советуем изменить пароль

пользователей ”root” и ”cscons”. Эта процедура описана в документе

«Программный комплекс С-Терра Шлюз. Версия 4.1. Настройка

шлюза».

Перед выключением маршрутизатора, желательно остановить

работу OС с помощью команды ”poweroff”, которую можно ввести в

Linux shell, или из CLI - ”run /sbin/poweroff”. Такого же результата

можно достигнуть, нажав кнопку ”Shutdown” на передней панели

модуля (и подождав около 10 секунд). Перезапустить модуль можно

повторным нажатием этой же кнопки.

Подключение к локальной сети

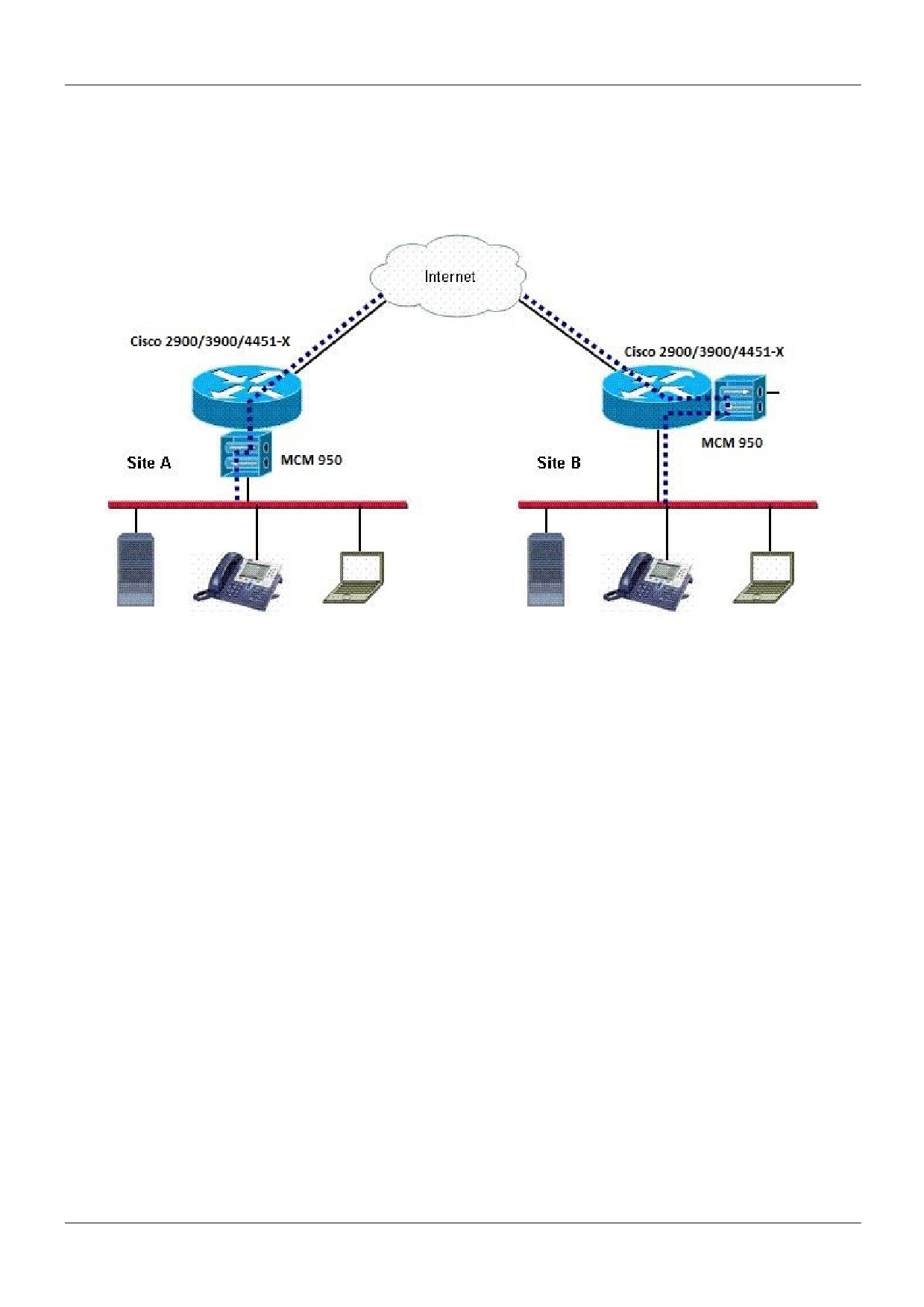

Две возможные схемы подключения маршрутизатора с модулем МСМ-950 в локальную сеть

приведены ниже (Рисунок 2).

Рисунок 2

В простейшем случае, модуль (Site A), подключенный к локальной сети, используется как

default gateway во внешний мир. В такой схеме модуль пропускает через себя весь трафик, при

этом осуществляя шифрование/расшифрование только необходимых соединений. В

настоящем документе мы будем рассматривать именно такой вариант.

В более сложном случае, когда необходимо подключить маршрутизатор непосредственно к

локальной сети (например, для использования его в качестве DHCP сервера), роль default

gateway может выполнять маршрутизатор, при этом перенаправляя трафик, подлежащий

шифрованию/расшифрованию на модуль МСМ-950. Как видно из рисунка (Site B), при этом

можно использовать только один внутренний интерфейс модуля, внешний же оставить в

резерве.

В любом случае, желательно использовать богатые возможности IOS маршрутизатора для

подключения сети к Internet.

Для лучшего понимания способов настройки модуля рассмотрим архитектуру его программного

обеспечения.

Архитектура ПО С-Терра Шлюз

Функциональность МСМ-950 обеспечивает программный продукт С-Терра Шлюз, который

состоит из следующих основных частей:

VPN daemon (демон)

VPN driver (драйвер)

Cisco-like console (CLI консоль)

Command Line Utilities (утилиты)

Клиент управления КП

База Продукта.

Рассмотрим каждый из них.

Демон (vpnsvc) - основная часть продукта, которая реализует протокол IKE, обеспечивает

работу с базой IPsec SA, взаимодействует с драйвером, загружая в него конфигурационную

информацию и обрабатывая его запросы на создание SA. Кроме этого, в демоне выполняется

вся работа с сертификатами, событийное протоколирование, сбор статистики и реализована

поддержка протоколов SNMP, LDAP, SYSLOG.

Работа демона управляется специальным описанием - Local Security Policy (LSP). LSP (или

“native configuration”) имеет текстовое представление и может быть загружена в демон

пользователем консоли или вызовом утилит. При загрузке новой LSP все существующие SA

уничтожаются.

Основная задача драйвера - перехват, фильтрация и обработка пакетов. Перехватив пакет,

драйвер сравнивает его со списком фильтров и, при совпадении параметров пакета (адреса,

порты, протокол) с параметрами фильтра либо выполняет обработку пакета, либо пропускает

его дальше без обработки, либо уничтожает пакет.

Параметры фильтров и описание действия, которое необходимо выполнить с пакетом,

загружаются демоном в драйвер при загрузке LSP.

Консоль (CLI) предоставляет пользователю интерфейс в стиле командной строки Cisco IOS.

Набор команд консоли является подмножеством команд IOS, с некоторыми ограничениями

функциональности и небольшими дополнительными возможностями. Как и у IOS, у консоли

есть привилегированный и конфигурационный режимы (configure terminal). Однако, следует

отметить, что (в отличие от IOS) изменения настроек вступают в действие не сразу, а только

после выхода из конфигурационного режима; в этот момент Cisco-like конфигурация

автоматически конвертируется в native-конфигурацию и загружается в vpnsvc.

CLI консоль на самом деле является специальным shell-ом по умолчанию для

предопределенного пользователя “cscons” и всех пользователей, которые создаются в CLI

конфигурации. Остальные пользователи, например “root”, при входе попадают в ОС Debian.

Утилиты служат для общего управления Продуктом. Они позволяют загружать и

просматривать LSP, регистрировать в Продукте сертификаты и ключи, получать различную

информацию о текущем состоянии Продукта.

Утилиты могут быть вызваны из CLI консоли с использованием специальной команды run.

Клиент управления КП - клиентская часть «Программного продукта С-Терра КП. Версия 4.1»,

устанавливается на управляемое устройство с инсталлированным продуктом С-Терра Шлюз. В

состав продукта С-Терра КП входит Сервер управления, устанавливаемый на выделенный

компьютер, и предназначен для управления процессом обновления продуктов С-Терра Агент и

их настроек, инсталлированных на управляемых устройствах.

База Продукта - в ней хранятся сертификаты, предопределенные ключи, список интерфейсов,

локальные настройки различных модулей, локальная политика безопасности и др.

Примеры взаимодействия описанных компонент

Перед созданием конфигурации с помощью интерфейса командной строки, нужно

зарегистрировать локальный сертификат в базе Продукта, используя утилиту. Затем запустить

консоль и создать в ней конфигурацию. При выходе из конфигурационного режима консоли

конфигурация конвертируется, загружается на шлюз безопасности и хранится в базе Продукта.

Используя утилиту, конфигурацию можно выгрузить из шлюза, и при этом загрузится политика

DDP. Выгруженную конфигурацию можно опять загрузить на шлюз безопасности.

Пример топологии

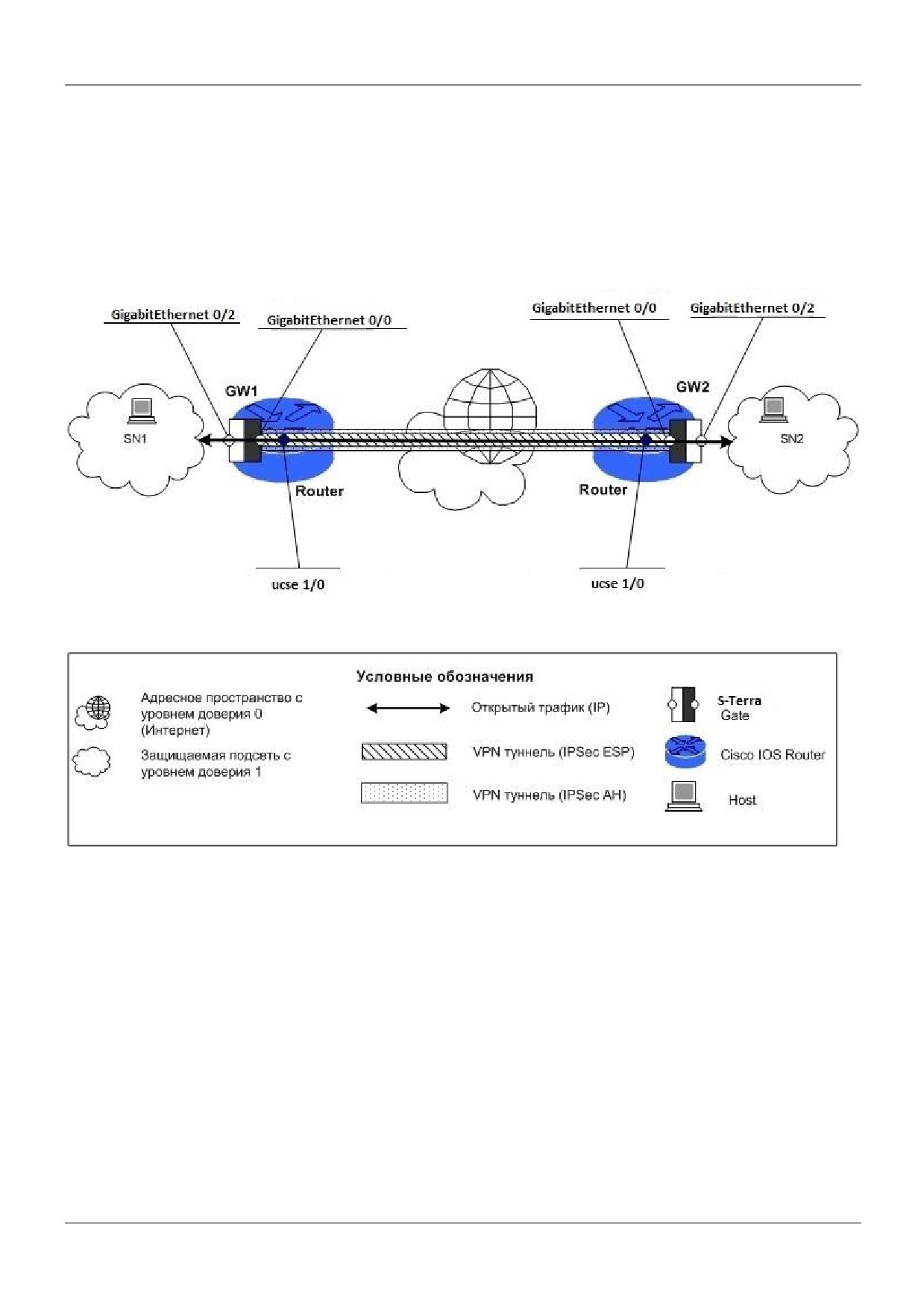

В качестве примера рассмотрим вариант настройки LAN-to-LAN IPsec/VPN туннеля между

двумя офисами, соединенными через сеть Internet (Рисунок 3).

Модуль МСМ-950, подключенный внешним интерфейсом к локальной сети, будет выполнять

роль шлюза безопасности, а маршрутизатор - функции подключения сети к Internet. Основной

задачей модуля при этом будет шифрование трафика, а функции Firewall можно возложить

либо на маршрутизатор, либо на модуль.

Рисунок 3

Настройка маршрутизаторов сложности не представляет и хорошо описана в многочисленных

примерах на www.cisco.com. Приведем лишь несколько ссылок по настройке IOS Firewall и

access-lists:

http://www.cisco.com/en/US/tech/tk648/tk361/tech_configuration_examples_list.html

Настройка политики безопасности шлюзов

Настройка IPsec туннелей на модуле мало отличается от настройки в IOS. B CLI модуля можно

использовать те же команды и синтаксис, как и в IOS.

Будем предполагать, что инициализация программного обеспечения уже выполнена так, что

модуль имеет нужные IP-адреса на интерфейсах.

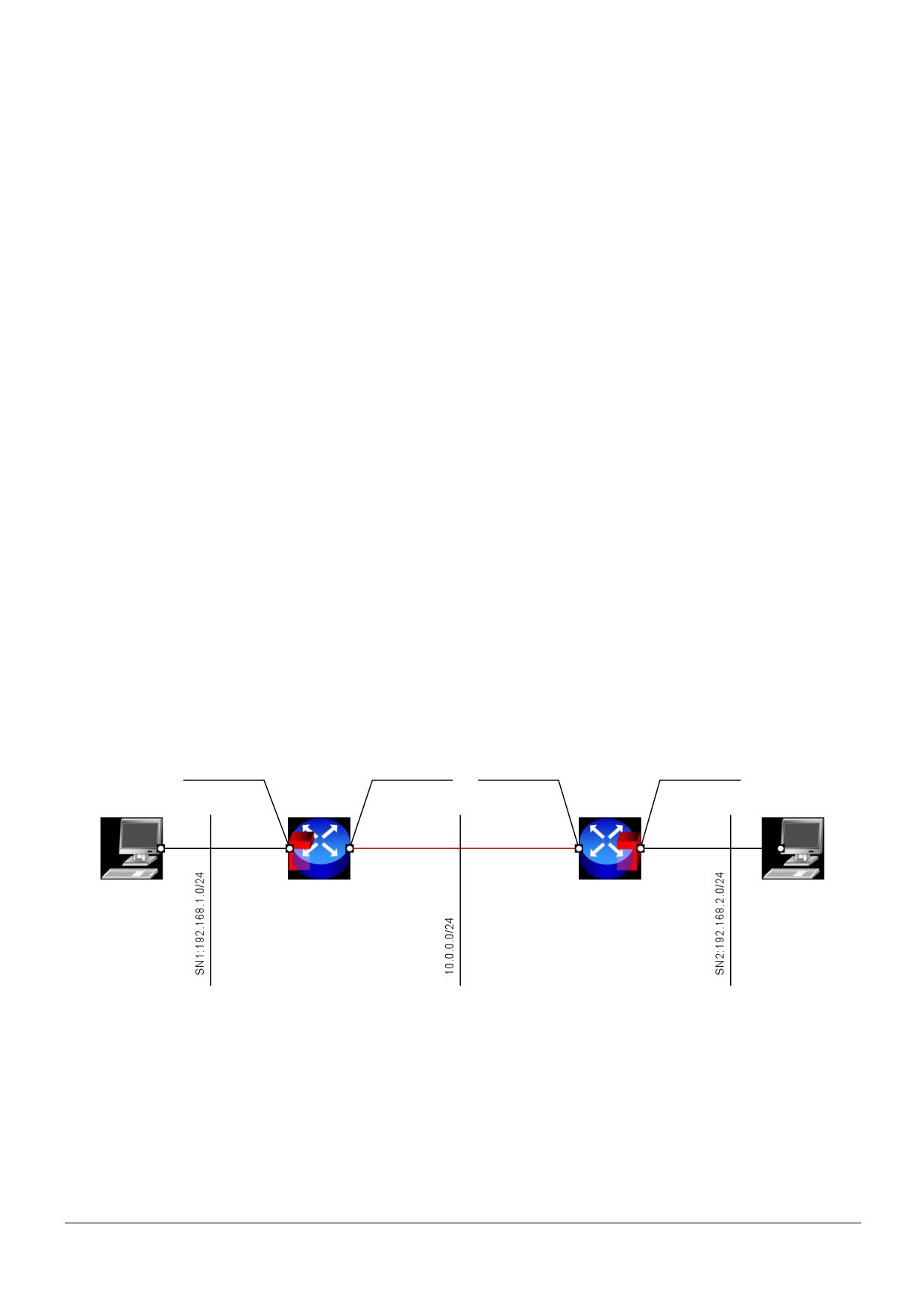

Для примера настройки S-Terra Gate соберем стенд (Рисунок 4). Сценарий иллюстрирует

построение защищенного соединения между двумя подсетями SN1 и SN2, которые

защищаются шлюзами безопасности в исполнении MCM-950. Для защиты будет построен VPN

туннель между устройствами MCM950-1 и MCM950-2. Устройства IPHost1 и IPHost2 смогут

общаться между собой по защищенному каналу (VPN). Все остальные соединения разрешены,

но защищаться не будут. Маршрутизаторы Cisco будут настроены статически NAT-ировать

внутренние адреса MCM950 в свои внешние secondary-адреса.

В рамках данного сценария для аутентификации партнеры будут использовать сертификаты. В

качестве криптопровайдера будет использован «КриптоПро CSP» версии 3.6R4. Модуль «MCM-

950» с ПО С-Терра Шлюз 4.1.

Параметры защищенного соединения:

IKE параметры:

Аутентификация на сертификатах - GOST R 34.10-2001 Signature;

Алгоритм шифрования - GOST 28147-89 Encryption;

Алгоритм вычисления хеш-функции - GOST R 34.11-94 Hash;

Группа Диффи-Хеллмана - VKO GOST R 34.10-2001;

IPsec параметры:

ESP алгоритм шифрования - ESP_GOST-4M-IMIT cipher.

10.0.0.1

10.0.0.3

Secondary:

192.168.1.1

10.0.0.2

10.0.0.4

192.168.2.1

Gi0/2

Gi0/0

Gi0/2

IPHost1

MCM950-1

Router1

Router2

MCM950-2

IPHost2

192.168.1.100

(GW1)

(GW2)

192.168.2.100

Рисунок 4

Предварительные настройки

Перед созданием защищенного соединения необходимо настроить маршрутизацию и

убедиться в том, что на устройствах стенда сделаны корректные настройки. Для этого:

На устройствах Host1 и Host2 зададим IP-адреса, а также адреса маршрутизаторов по

умолчанию (default gateway):

на Host1 в качестве шлюза по умолчанию назначим IP-адрес внутреннего интерфейса

шлюза безопасности MCM950-1 (GW1) - 192.168.1.1.

на Host2 в качестве шлюза по умолчанию назначим IP-адрес внутреннего интерфейса

шлюза безопасности MCM950-2 (GW2) - 192.168.2.1.

Доступ к консоли МСМ950-1 производится через маршрутизатор Router1 командой: ucse 1

session host, при этом интерфейс ucse1/0 на маршрутизаторе Router1 должен быть поднят и

иметь IP-адрес. Логическое сетевое подключение маршрутизатора и модуля представлено на

Рисунок 5.

10.0.0.1

Secondary:

192.168.1.1

192.168.100.2

192.168.100.1

10.0.0.2

Gi0/2

Gi0/0

ucse1/0

Gi0/0

(eth2)

(eth0)

MCM950-1

Router1

(GW1)

NAT:

192.168.100.2 <-> 10.0.0.2

Рисунок 5

Возврат к консоли cisco можно осуществить, послав Brake-сигнал (нажать Ctrl+Shift+6, а после

нажать x).

На маршрутизаторе Router1 необходимо настроить IP-адрес интерфейса ucse 1/0 для связи с

МСМ950, а так же статический NAT, который будет преобразовывать внутренний адрес GW1

(192.168.100.2) во внешний secondary-адрес (10.0.0.1) и наоборот:

interface GigabitEthernet0/0

ip address 10.0.0.1 255.255.255.0

ip address 10.0.0.2 255.255.255.0 secondary

ip nat outside

interface ucse 1/0

ip address 192.168.100.1 255.255.255.0

ip nat inside

ip nat inside source static 192.168.100.2 10.0.0.2

ip route 0.0.0.0 0.0.0.0 10.0.0.3

Маршрутизатор Router2 настраивается аналогично Router1. Внутренняя сеть между МСМ950 и

маршрутизатором - 192.168.101.0/24.

Настроим интерфейсы Шлюза безопасности MCM950-1 (GW1) согласно схеме стенда, для

этого перейдем в cisco-like консоль:

root@sterragate:~# cs_console

sterragate>en

Password:(по умолчанию - csp)

sterragate#conf t

sterragate(config)#interface GigabitEthernet 0/0

sterragate(config-if)#ip address 192.168.100.2 255.255.255.0

sterragate(config-if)#no shutdown

sterragate(config-if)#exit

sterragate(config)#interface GigabitEthernet 0/2

sterragate(config-if)#ip address 192.168.1.1 255.255.255.0

sterragate(config-if)#no shutdown

sterragate(config-if)#exit

sterragate(config)#ip route 0.0.0.0 0.0.0.0 192.168.100.1

sterragate(config)#end

sterragate#exit

Настройка интерфейсов Шлюза безопасности MCM950-2 (GW2) производится аналогичным

образом.

Регистрация CA сертификата (сертификата УЦ)

Для регистрации CA сертификата (сертификата УЦ) необходимо выполнить следующие

действия:

Шаг 1:

установите правильное системное время. Например, 10 апреля 2013 года 13:15:

root@sterragate:~# date 041013152013

Wed Apr 10 13:15:00 UTC 2013

Шаг 2:

создайте папку /certs:

root@sterragate:~# mkdir /certs

Шаг 3:

доставьте файл CA сертификата на шлюз безопасности в предварительно

созданный на нем каталог /certs. Для доставки можно воспользоваться утилитой

pscp.exe из пакета Putty, применив команду:

pscp <CA file path>/<CA file name> root@<gate address>:/<path>

Например:

pscp D:\ca.cer root@192.168.1.1:/certs

…

Store key in cache? (y/n)

root@192.168.1.1's password:

Важно: Среда передачи в этом случае должна быть доверенной.

Шаг 4:

с помощью утилиты cert_mgr, входящей в состав продукта С-Терра Шлюз,

зарегистрируйте сертификат в базе продукта:

root@sterragate:~# cert_mgr import -f /certs/ca.cer -t

1 OK C=RU,L=Moscow,O=S-Terra CSP,OU=Research,CN=CA-W2008SP1-

X64-CA

Параметр -t в данной команде указывает на то, что импортируемый сертификат - корневой

(сертификат УЦ).

Регистрация локального сертификата

Для регистрации локального сертификата в базе продукта выполните следующие действия:

Шаг 1:

сформируйте запрос на сертификат с использованием утилиты cert_mgr,

например:

root@sterragate:~# cert_mgr create -subj

"C=RU,OU=Research,CN=GW1" -GOST_R3410EL

Press keys...

[

]

-----BEGIN CERTIFICATE REQUEST-----

MIIBCjCBuAIBADAuMQswCQYDVQQGEwJSVTERMA8GA1UECxMIUmVzZWFyY2gx

DDAKBgNVBAMTA0dXMTBjMBwGBiqFAwICEzASBgcqhQMCAiMBBgcqhQMCAh4B

A0MABECTQeB5UoPsTbSs8obnrQ6KMJwpc/BFrUgfI6AjQl95ccE4D5jEAq8m

BgNVHQ8EBAMCB4AwCgYGKoUDAgIDBQADQQBAuCzk8bASJqbP5pYHAG5A3LKx

OPFjiF1m+2/WkxGkWJWEm5gjNNyWquslmxLq9nX2rff4X3E5xF40iudzHoZz

-----END CERTIFICATE REQUEST-----

Шаг 2:

передайте полученный запрос на сертификат на УЦ. Процедура выдачи

сертификата на УЦ по запросу описана в документации на «Программный комплекс

С-Терра Шлюз. Версия

4.1. Приложение», раздел

«Создание локального

сертификата с использованием СКЗИ «КриптоПро CSP»).

Шаг 3:

перенесите полученный файл на шлюз безопасности (параметры pscp описаны

выше).

Шаг 4:

зарегистрируйте локальный сертификат в базе продукта, применив утилиту

cert_mgr:

root@sterragate:~# cert_mgr import -f /certs/gw1.cer

1 OK C=RU,OU=Research,CN=GW1

Шаг 5:

убедитесь, что сертификаты импортированы успешно:

root@sterragate:~# cert_mgr show

Found 2 certificates. No CRLs found.

1 Status: trusted C=RU,L=Moscow,O=S-Terra

CSP,OU=Research,CN=CA-W2008SP1-X64-CA

2 Status: local

C=RU,OU=Research,CN=GW1

Настройка шлюза MCM950-1 (GW1)

Настройку шлюза безопасности GW1 (путем задания политики безопасности) будем выполнять

в интерфейсе командной строки.

Шаг 1:

для входа в консоль перейдите в каталог /opt/VPNagent/bin/ и запустите

cs_console:

root@sterragate:~# cs_console

sterragate>en

Password:(по умолчанию - csp)

sterragate#conf t - переходим в режим настройки

sterragate(config)#hostname GW1 - сменим название шлюза

GW1(config)#crypto isakmp identity dn - зададим тип

идентификации

Шаг 2:

задайте параметры для протокола IKE:

GW1(config)#crypto isakmp policy 1

GW1(config-isakmp)#hash gost

GW1(config-isakmp)#encryption gost

GW1(config-isakmp)#authentication gost-sig

GW1(config-isakmp)#group vko

GW1(config-isakmp)#exit

Шаг 3:

создайте набор преобразований для IPsec:

GW1(config)#crypto ipsec transform-set TSET esp-gost28147-4m-

imit

GW1(cfg-crypto-trans)#mode tunnel

GW1(cfg-crypto-trans)#exit

Шаг 4:

опишите трафик, который планируется защищать. Для этого создайте

расширенный список доступа:

GW1(config)#ip access-list extended LIST

GW1(config-ext-nacl)#permit ip 192.168.1.0 0.0.0.255

192.168.2.0 0.0.0.255

GW1(config-ext-nacl)#exit

Шаг 5:

создайте крипто-карту:

GW1(config)#crypto map CMAP 1 ipsec-isakmp

% NOTE: This new crypto map will remain disabled until a peer

and a valid access list have been configured.

GW1(config-crypto-map)#match address LIST

GW1(config-crypto-map)#set transform-set TSET

GW1(config-crypto-map)#set pfs vko

GW1(config-crypto-map)#set peer 10.0.0.2

GW1(config-crypto-map)#exit

Шаг 6:

привяжите крипто-карту к интерфейсу, на котором будет туннель:

GW1(config)#interface GigabitEthernet 0/0

GW1(config-if)#crypto map CMAP

GW1(config-if)#exit

Шаг 7:

отключите обработку списка отозванных сертификатов (CRL):

GW1(config)#crypto pki trustpoint s-

terra_technological_trustpoint

GW1(ca-trustpoint)#revocation-check none

GW1(ca-trustpoint)#exit

Шаг 8:

настройка устройства GW1 в cisco-like консоли завершена. При выходе из

конфигурационного режима происходит загрузка конфигурации:

GW1(config)#end

GW1#exit

Если в конфигурационном режиме запустить команду show running-config, то получим

полный текст cisco-like конфигурации.

Текст cisco-like конфигурации шлюза GW1

version 12.4

no service password-encryption

crypto ipsec df-bit copy

crypto isakmp identity dn

username cscons privilege 15 password 0 csp

aaa new-model

hostname GW1

enable password csp

logging trap debugging

crypto isakmp policy 1

encr gost

hash gost

authentication gost-sig

group vko

crypto ipsec transform-set TSET esp-gost28147-4m-imit

ip access-list extended LIST

permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255

crypto map CMAP 1 ipsec-isakmp

match address LIST

set transform-set TSET

set pfs vko

set peer 10.0.0.4

interface GigabitEthernet0/0

ip address 192.168.100.2 255.255.255.0

crypto map CMAP

interface GigabitEthernet0/2

ip address 192.168.1.1 255.255.255.0

ip route 0.0.0.0 0.0.0.0 192.168.100.1

crypto pki trustpoint s-terra_technological_trustpoint

revocation-check none

crypto pki certificate chain s-terra_technological_trustpoint

certificate 4E4B0B11EFDB389E4E86244CDAA1B275

…

E9D07F4DC61F04CDBC87579FC44CE66D524CF742F2784805733F

quit

end

Настройка шлюза MCM950-2 (GW2)

Настройка шлюза безопасности МСМ950-2 (GW2) производится аналогично настройке шлюза

МСМ950-1 (GW1) с заменой IP-адресов в необходимых разделах конфигурации.

Текст cisco-like конфигурации GW2

version 12.4

no service password-encryption

crypto ipsec df-bit copy

crypto isakmp identity dn

username cscons privilege 15 password 0 csp

aaa new-model

hostname GW2

enable password csp

logging trap debugging

crypto isakmp policy 1

encr gost

hash gost

authentication gost-sig

group vko

crypto ipsec transform-set TSET esp-gost28147-4m-imit

ip access-list extended LIST

permit ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255

crypto map CMAP 1 ipsec-isakmp

match address LIST

set transform-set TSET

set pfs vko

set peer 10.0.0.2

interface GigabitEthernet0/0

ip address 192.168.101.2 255.255.255.0

crypto map CMAP

interface GigabitEthernet0/2

ip address 192.168.2.1 255.255.255.0

ip route 0.0.0.0 0.0.0.0 192.168.101.1

crypto pki trustpoint s-terra_technological_trustpoint

revocation-check none

crypto pki certificate chain s-terra_technological_trustpoint

certificate 4E4B0B11EFDB389E4E86244CDAA1B275

30820216308201C5A00302010202104E4B0B11EFDB389E4E86244CDAA1B27530

…

009B097DD81A81CFC792664AAC9E6908587195AE17A5D526DE196CB0D5B7E713

E9D07F4DC61F04CDBC87579FC44CE66D524CF742F2784805733F

quit

end

Проверка работоспособности стенда

После загрузки конфигурации на GW1 и GW2 и настройки маршрутизации, проверим работу

VPN. Для этого инициируем трафик между Host1 и Host2 с помощью команды Ping. В

работоспособности туннеля при этом можно убедиться по наличию IPsec SA в выводе команды

sa_mgr show. Ping также должен работать без потери пакетов.

Настройка модуля для работы с удаленными

клиентами

Следующий сценарий иллюстрирует построение защищенного соединения между подсетью

SN1, защищаемой шлюзом безопасности в исполнении модуля «MCM-950», и мобильным

клиентом С-Терра Клиент (Рисунок 6). Для защиты будет построен VPN туннель между

устройствами MCM950-1 и Client1. Устройство Client1 сможет общаться по защищенному

каналу (VPN) с устройствами из подсети SN1 (в частности с IPHost1). Адрес мобильного

клиента неизвестен заранее - клиент находится за динамическим NAT-ом. Маршрутизатор

Router1 будет настроен статически NAT-ировать внутренний адрес MCM950 в свой внешний

secondary-адрес.

В рамках данного сценария для аутентификации партнеры будут использовать сертификаты. В

качестве криптопровайдера будет использован «КриптоПро CSP» версии 3.6R4. На МСМ950

инициализировано ПО С-Терра Шлюз 4.1. На устройстве Client1 - установлен С-Терра Клиент

4.1.

10.0.1.3

10.0.1.1

Secondary:

192.168.1.1

10.0.1.4

10.0.1.2

10.0.2.1

Gi0/2

Gi0/0

Gi0/1

Gi0/0

IPHost1

MCM950-1

Router1

Router2

Client1

192.168.1.100

(GW1)

10.0.2.100

Pool:

NAT:

192.168.11.0/24

10.0.2.0/24 <-> 10.0.1.2

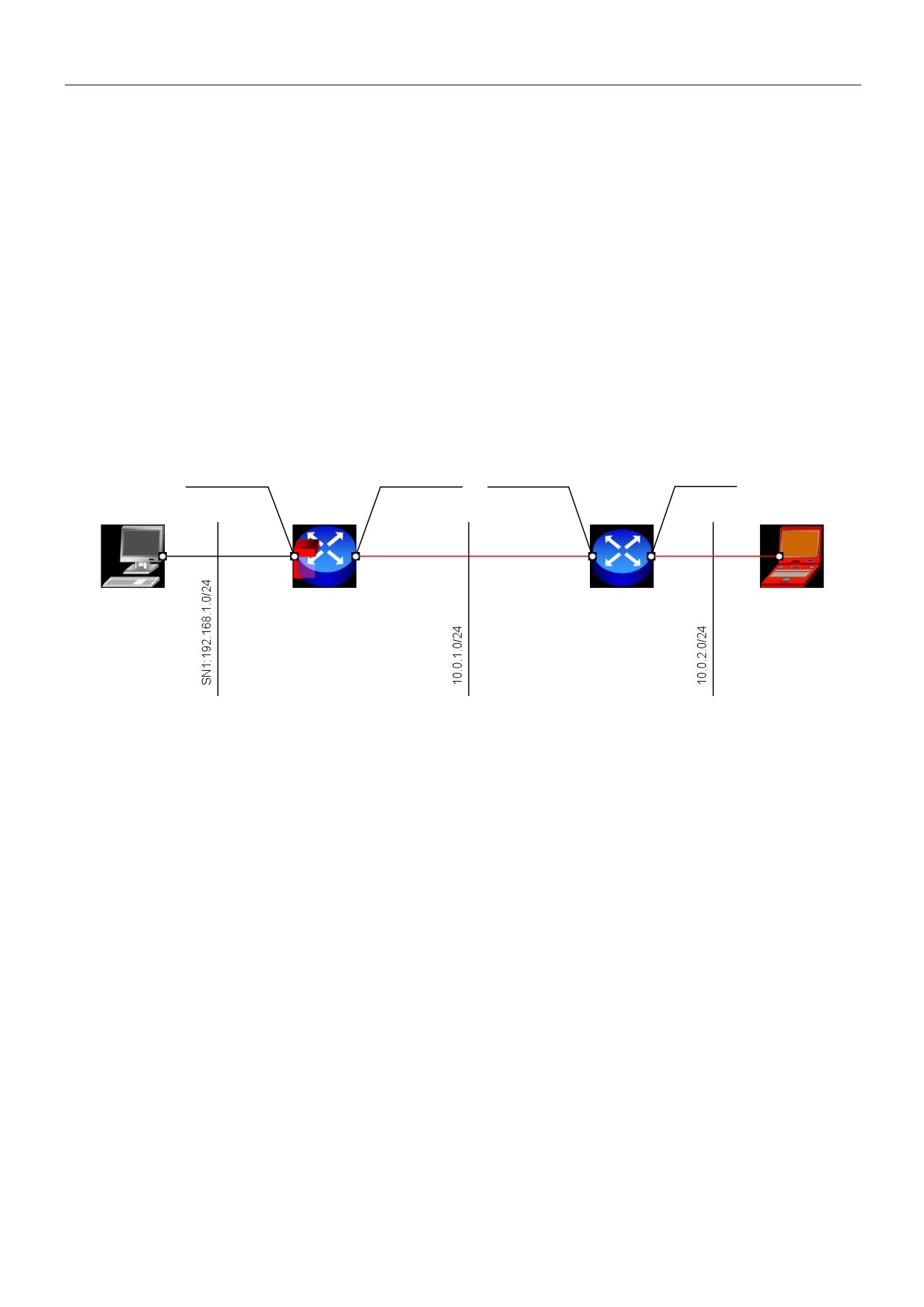

Рисунок 6

Параметры защищенного соединения:

IKE параметры:

Аутентификация на сертификатах - GOST R 34.10-2001 Signature;

Алгоритм шифрования - GOST 28147-89 Encryption;

Алгоритм вычисления хеш-функции - GOST R 34.11-94 Hash;

Группа Диффи-Хеллмана - VKO GOST R 34.10-2001;

IPsec параметры:

ESP алгоритм шифрования - ESP_GOST-4M-IMIT cipher.

Настройка маршрутизатора Router1

Доступ к консоли МСМ950-1 производится через маршрутизатор Router1 командой: ucse 1

session host, при этом интерфейс ucse1/0 на маршрутизаторе Router1 должен быть поднят и

иметь IP-адрес. Логическое сетевое подключение маршрутизатора и модуля представлено на

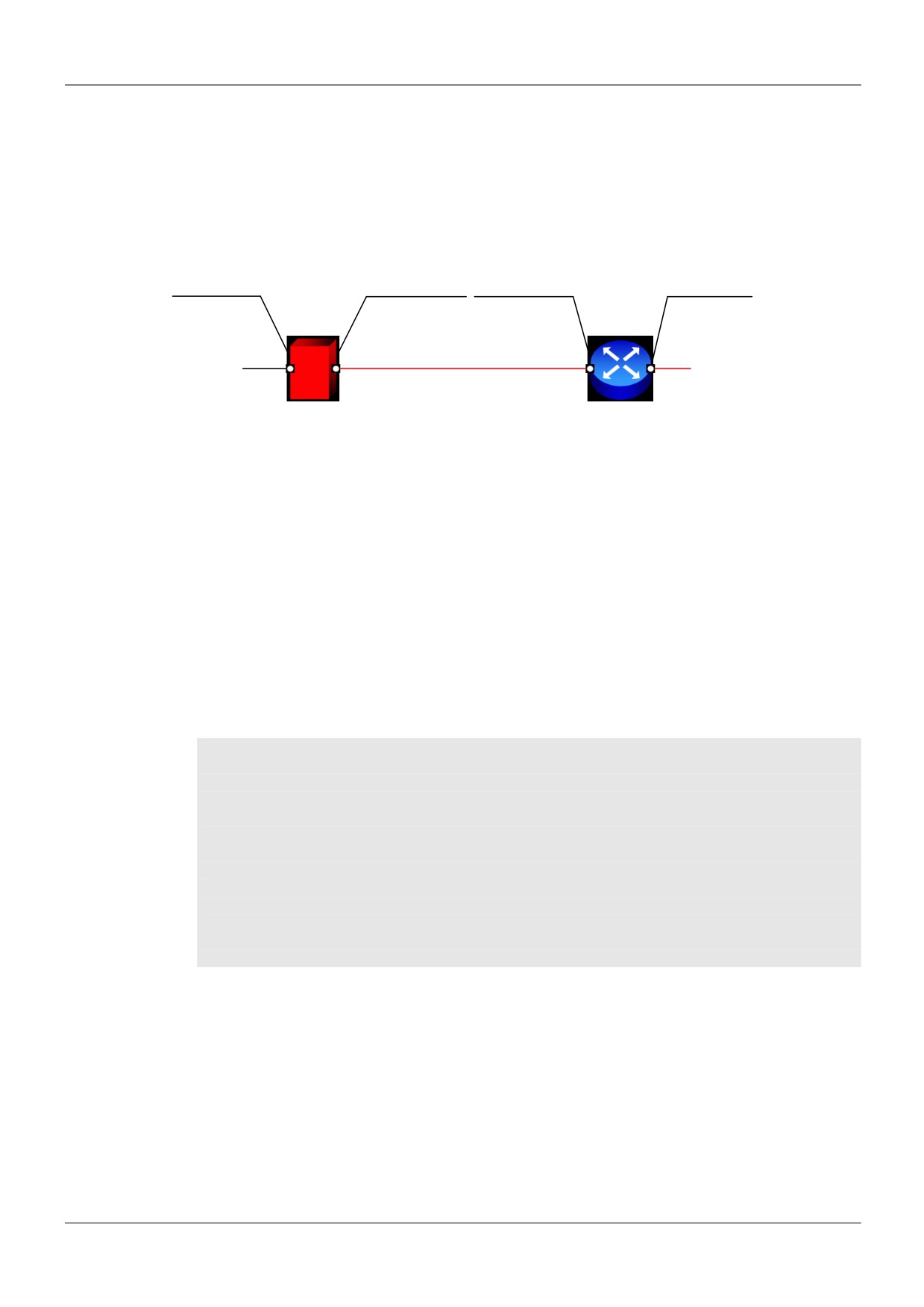

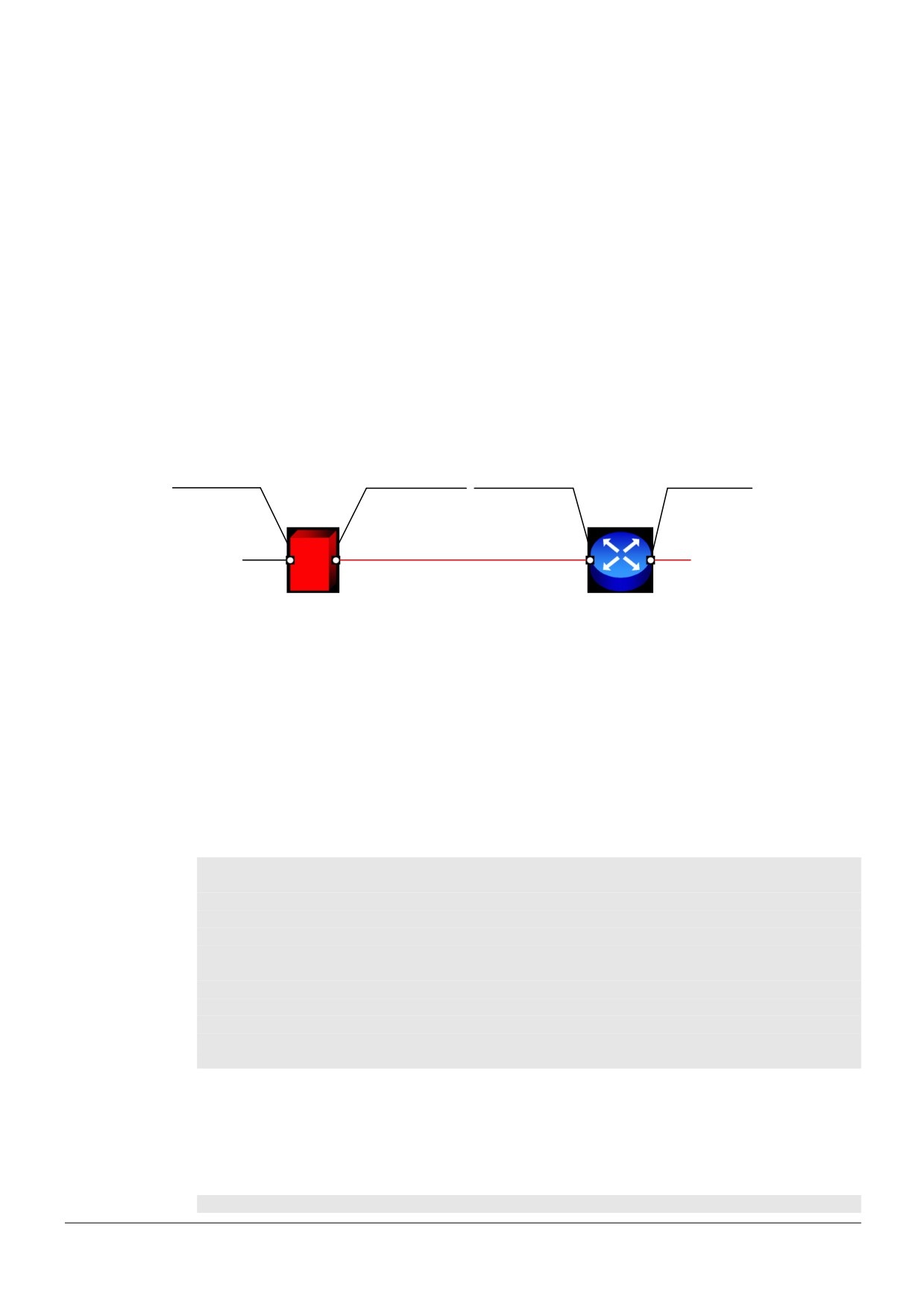

Рисунок 7.

10.0.1.3

Secondary:

192.168.1.1

192.168.100.2

192.168.100.1

10.0.1.4

Gi0/2

Gi0/0

ucse1/0

Gi0/0

(eth2)

(eth0)

MCM950-1

Router1

(GW1)

NAT:

192.168.100.2 <-> 10.0.1.4

Рисунок 7

Возврат к консоли cisco можно осуществить, послав Brake-сигнал (нажать Ctrl+Shift+6, а после

нажать x).

На маршрутизаторе Router1 необходимо настроить IP-адрес интерфейса ucse 1/0 для связи с

МСМ950, а так же статический NAT, который будет преобразовывать внутренний адрес GW1

(192.168.100.2) во внешний secondary-адрес (10.0.1.4) и наоборот.

Интерфейс Gi0/0 устройства Router1 в реальной схеме должен быть подключен к сети Интернет

и иметь 2 “белых” IP-адреса. Адреса из подсети 10.0.1.0.24 даны для примера.

Необходимые настройки представлены ниже:

interface GigabitEthernet 0/0

ip address 10.0.1.3 255.255.255.0

ip address 10.0.1.4 255.255.255.0 secondary

ip nat outside

interface ucse 1/0

ip address 192.168.100.1 255.255.255.0

ip nat inside

ip nat inside source static 192.168.100.2 10.0.1.4

ip route 0.0.0.0 0.0.0.0 10.0.1.1

Настройка устройства Router2

На устройстве Router2 необходимо настроить динамический NAT, который будет

преобразовывать адреса из подсети 10.0.2.0/24 во внешний secondary-адрес 10.0.1.2 и

наоборот.

Настройка устройства IPHost1

На устройстве IPHost1 задайте IP-адрес, а в качестве шлюза по умолчанию укажите IP-адрес

внутреннего интерфейса шлюза безопасности MCM950-1 (GW1) - 192.168.1.1.

Регистрация сертификатов

Процесс регистрации сертификатов CA и локального аналогичен описанному в

соответствующих разделах в предыдущем примере.

Настройка шлюза безопасности MCM950-1 (GW1)

IP-адреса для интерфейсов рекомендуется настроить через cisco-like консоль.

Шаг 1:

для входа в консоль запустите cs_console:

root@sterragate:~# cs_console

sterragate>en

Password: (по умолчанию - csp)

Шаг 2:

перейдите в режим настройки:

sterragate#conf t

Шаг 3:

в настройках интерфейсов задайте IP-адреса:

sterragate(config)#interface GigabitEthernet 0/0

sterragate(config-if)#ip address 192.168.100.2 255.255.255.0

sterragate(config-if)#no shutdown

sterragate(config-if)#exit

sterragate(config)#interface GigabitEthernet 0/2

sterragate(config-if)#ip address 192.168.1.1 255.255.255.0

sterragate(config-if)#no shutdown

sterragate(config-if)#exit

Шаг 4:

задайте адрес шлюза по умолчанию:

sterragate(config)#ip route 0.0.0.0 0.0.0.0 192.168.100.1

Шаг 5:

выйдите из cisco-like интерфейса:

sterragate(config)#end

sterragate#exit

Шаг 6:

далее сменим название шлюза:

sterragate(config)#hostname GW1

Шаг 7:

задайте тип идентификации:

GW1(config)#crypto isakmp identity dn

Шаг 8:

задайте параметры для IKE:

GW1(config)#crypto isakmp policy 1

GW1(config-isakmp)#hash gost

GW1(config-isakmp)#encryption gost

GW1(config-isakmp)#authentication gost-sig

GW1(config-isakmp)#group vko

GW1(config-isakmp)#exit

Шаг 9:

создайте набор преобразований для IPsec:

GW1(config)#crypto ipsec transform-set TSET esp-gost28147-4m-

imit

GW1(cfg-crypto-trans)#mode tunnel

GW1(cfg-crypto-trans)#exit

Шаг 10:

задайте пул, из которого будет выдан адрес клиенту:

GW1(config)#ip local pool POOL 192.168.11.1 192.168.11.254

Шаг 11:

опишите трафик, который планируется защищать. Для этого

создайте

расширенный список доступа:

GW1(config)#ip access-list extended LIST

GW1(config-ext-nacl)#permit ip 192.168.1.0 0.0.0.255

192.168.11.0 0.0.0.255

GW1(config-ext-nacl)#exit

Шаг 12:

создайте динамическую крипто-карту:

GW1(config)#crypto dynamic-map DMAP 1

GW1(config-crypto-map)#match address LIST

GW1(config-crypto-map)#set transform-set TSET

GW1(config-crypto-map)#set pfs vko

GW1(config-crypto-map)#set pool POOL

GW1(config-crypto-map)#reverse-route

GW1(config-crypto-map)#exit

Шаг 13:

привяжите динамическую карту к статической:

GW1(config)#crypto map CMAP 1 ipsec-isakmp dynamic DMAP

Шаг 14:

привяжите крипто-карту к интерфейсу, на котором будет туннель:

GW1(config)#interface GigabitEthernet 0/0

GW1(config-if)#crypto map CMAP

GW1(config-if)#exit

Шаг 15:

отключите обработку списка отозванных сертификатов (CRL):

GW1(config)#crypto pki trustpoint s-

terra_technological_trustpoint

GW1(ca-trustpoint)#revocation-check none

GW1(ca-trustpoint)#exit

Шаг 16:

настройка устройства GW1 в cisco-like консоли завершена. При выходе

из

конфигурационного режима происходит загрузка конфигурации:

GW1(config)#end

GW1#exit

Текст cisco-like конфигурации шлюза GW1

version 12.4

no service password-encryption

crypto ipsec df-bit copy

crypto isakmp identity dn

username cscons privilege 15 password 0 csp

aaa new-model

hostname GW1

enable password csp

logging trap debugging

crypto isakmp policy 1

encr gost

hash gost

authentication gost-sig

group vko

ip local pool POOL 192.168.11.1 192.168.11.254

crypto ipsec transform-set TSET esp-gost28147-4m-imit

ip access-list extended LIST

permit ip 192.168.1.0 0.0.0.255 192.168.11.0 0.0.0.255

crypto dynamic-map DMAP 1

match address LIST

set transform-set TSET

set pfs vko

set pool POOL

reverse-route

crypto map CMAP 1 ipsec-isakmp dynamic DMAP

interface GigabitEthernet0/0

ip address 192.168.100.2 255.255.255.0

crypto map CMAP

interface GigabitEthernet0/1

no ip address

shutdown

interface GigabitEthernet0/2

ip address 192.168.1.1 255.255.255.0

ip route 0.0.0.0 0.0.0.0 192.168.100.1

crypto pki trustpoint s-terra_technological_trustpoint

revocation-check none

crypto pki certificate chain s-terra_technological_trustpoint

certificate 4E4B0B11EFDB389E4E86244CDAA1B275

30820216308201C5A00302010202104E4B0B11EFDB389E4E86244CDAA1B27530

…

E9D07F4DC61F04CDBC87579FC44CE66D524CF742F2784805733F

quit

end

Подготовка клиентского ПО

Программное обеспечение для клиента разработано с идеей обеспечения корпоративной

безопасности. Как результат - все настройки политики безопасности прописываются

администратором в процессе создания инсталляционного пакета для клиента. Пользователю

остается лишь установить пакет на своей машине и проверить как работает VPN туннель.

Процесс подготовки клиентского ПО выглядит следующим образом:

Шаг 1:

Администратор устанавливает S-Terra Client AdminTool.

Шаг 2:

Администратор настраивает параметры туннелей и создает клиентский

инсталляционный пакет.

Шаг 3:

Пользователь устанавливает этот пакет на своей машине и проверяет его

работоспособность.

Давайте проделаем эти шаги.

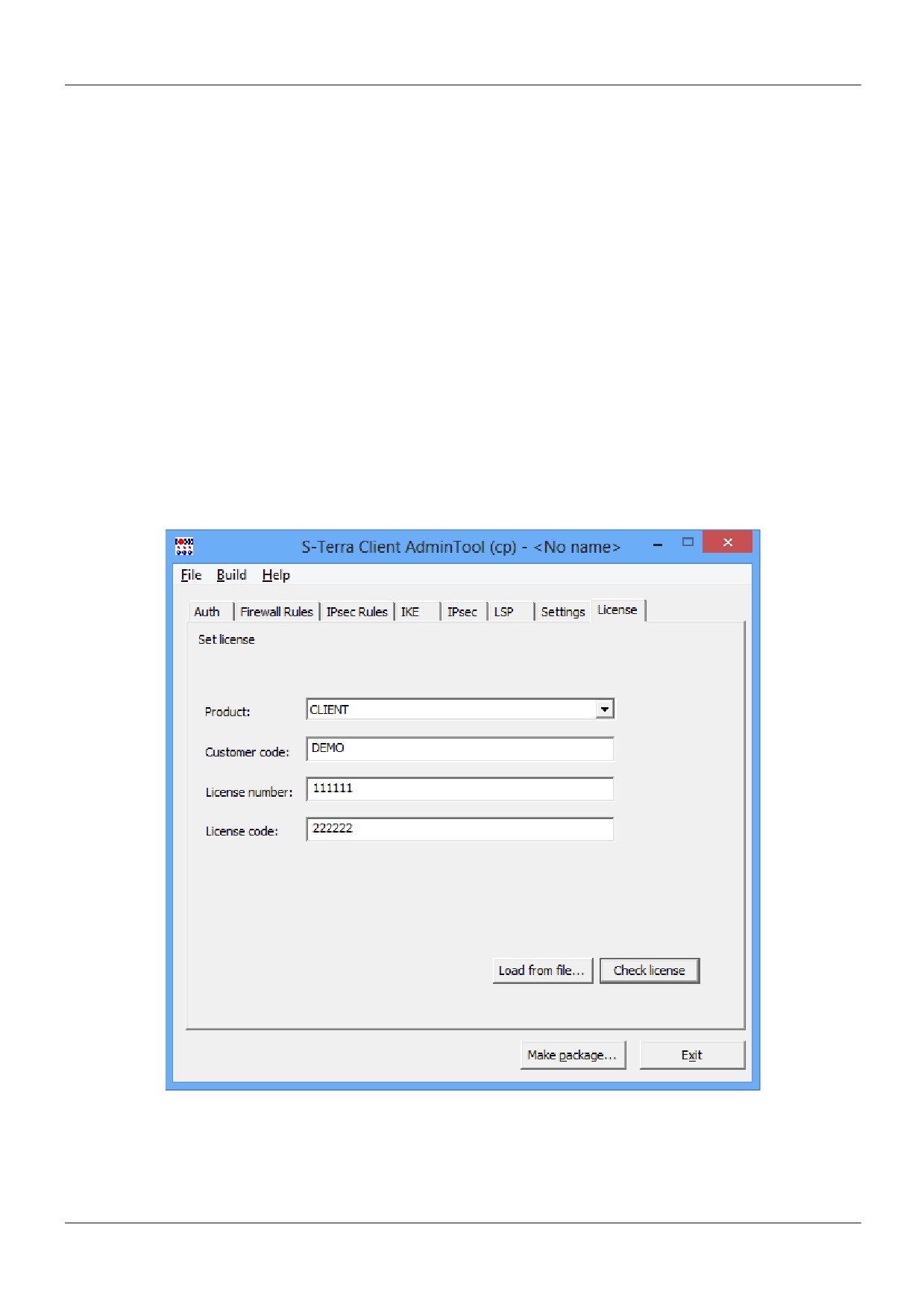

На машине администратора установим и запустим “S-Terra Client AdminTool”. Во вкладке

License введем параметры лицензии на С-Терра Клиент 4.1 (Рисунок 8):

Рисунок 8

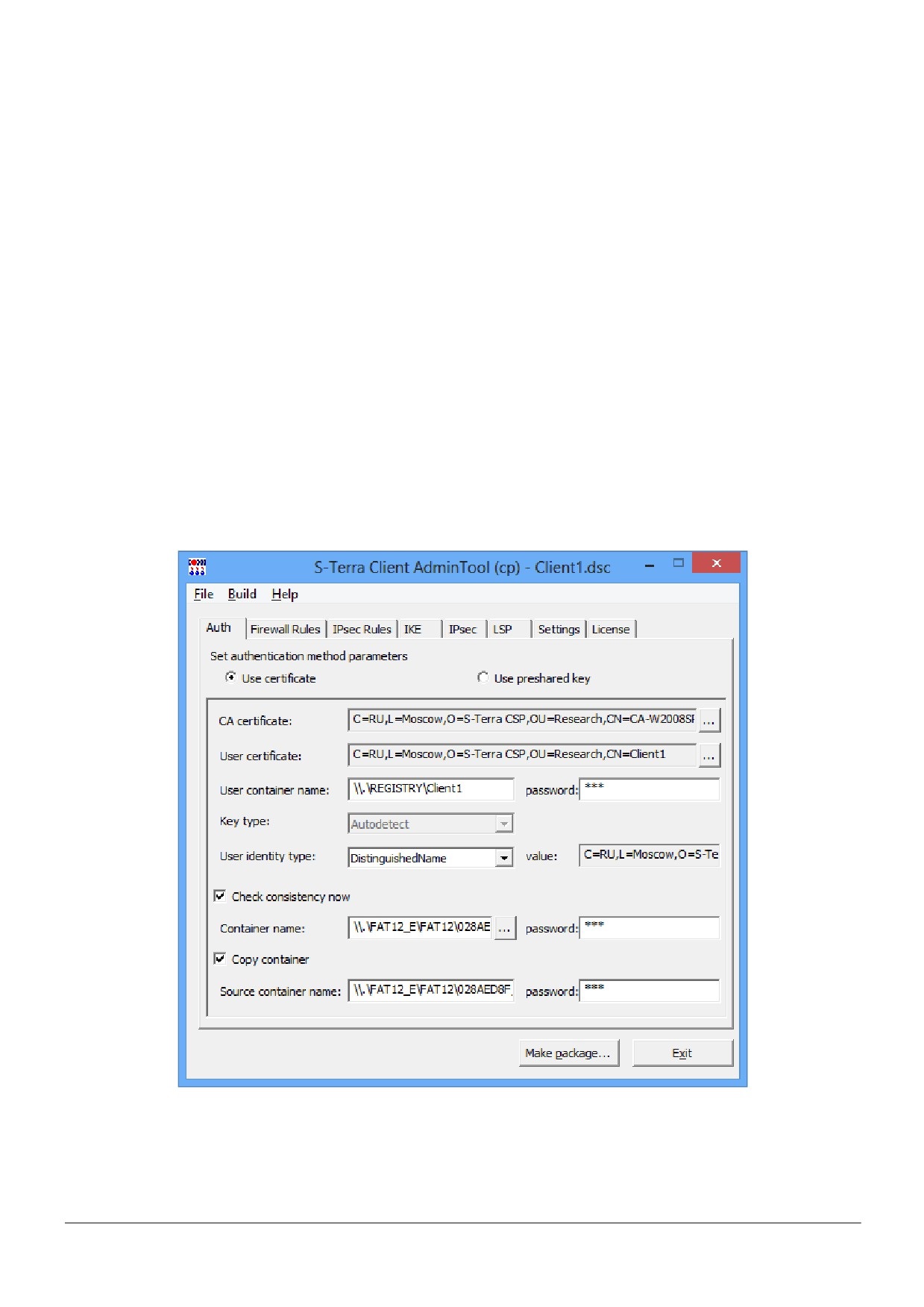

На вкладке “Auth” выполните следующие действия (Рисунок 9):

в данном сценарии используется метод аутентификации на сертификатах - пункт “Use

certificate” выбран по умолчанию;

в поле “CA certificate“ и “User certificate“ укажите путь к сертификату УЦ и пользовательскому

сертификату, размещенных на машине администратора;

в поле “User container name” укажите уникальное имя контейнера, размещенного на

компьютере пользователя, на который будет установлен С-Терра Клиент, в данном случае

\\.\REGISTRY\Client1.

в поле “User identity type” выберите в качестве идентификатора, пересылаемого партнеру,

“DistinguishedName”. Поле “Value“ заполняется автоматически..

установите флажок “Check consistency now”, если нужно выполнить проверку соответствия

сертификата пользователя и секретного ключа в контейнере, который нужно разместить на

машине администратора. Для этого нажмите кнопку “[«]” и выберите нужный контейнер, и

укажите пароль к нему. Такая проверка будет выполнена при создании инсталляционного

пакета.

установите флажок “Copy container”, если нужно во время инсталляции С-Терра Клиент на

компьютере пользователя, выполнить копирование контейнера с секретным ключом,

указанного в поле Source container name, в другой контейнер с именем, указанным в поле

User container name. Если имеются пароли к контейнерам, то укажите их (в данном примере

происходит копирование контейнера с дискеты в реестр с контейнером Client1).

Рисунок 9

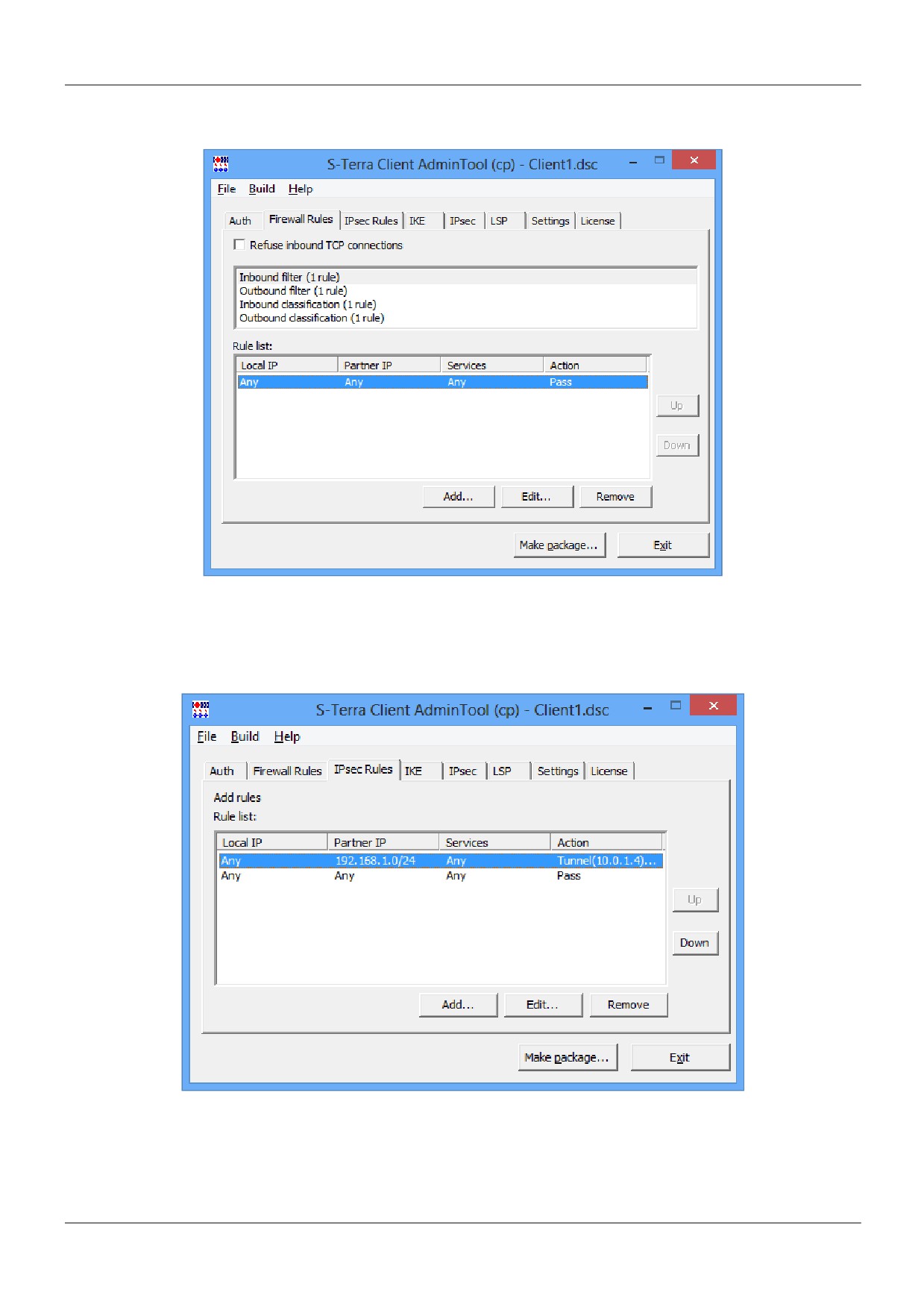

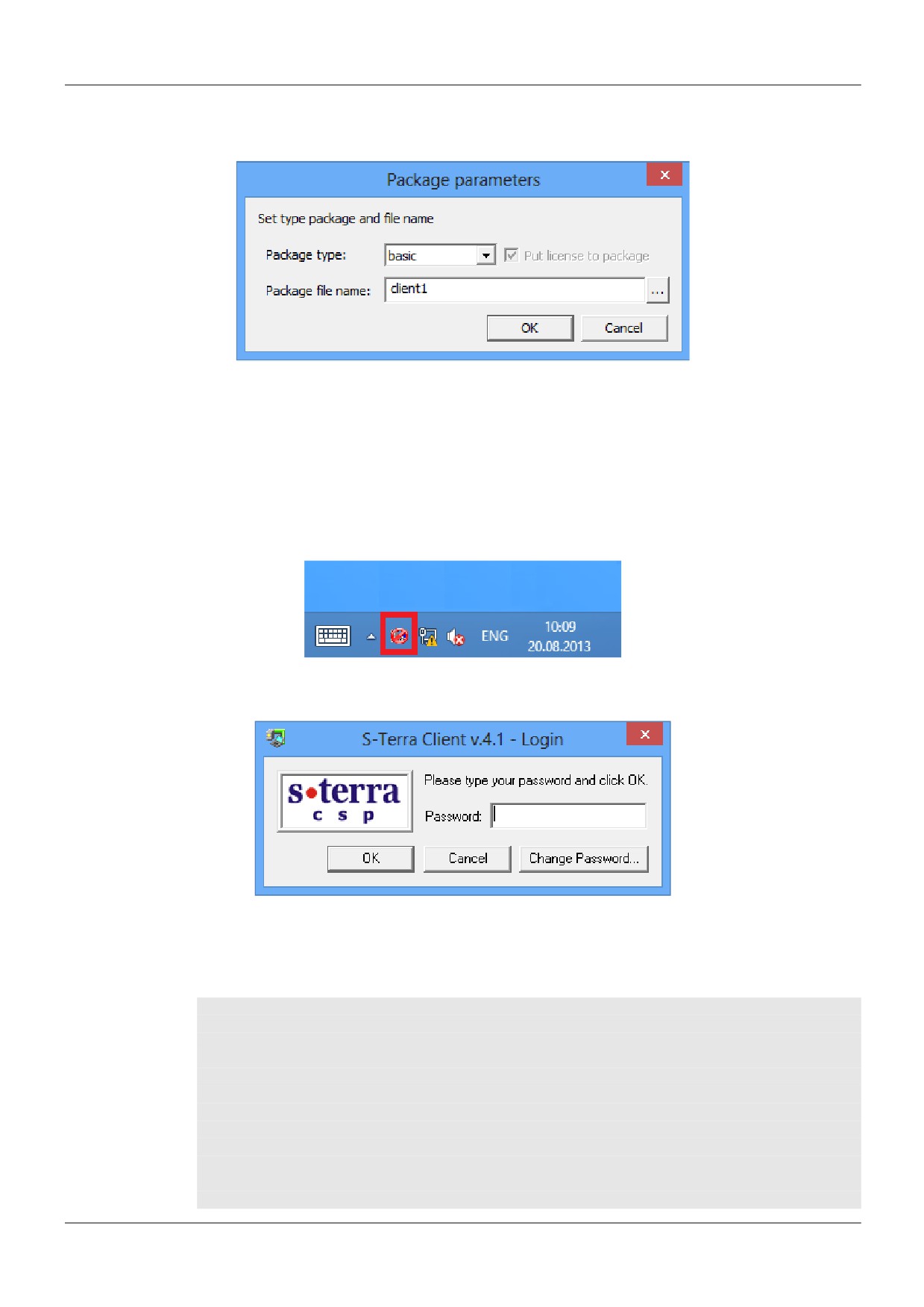

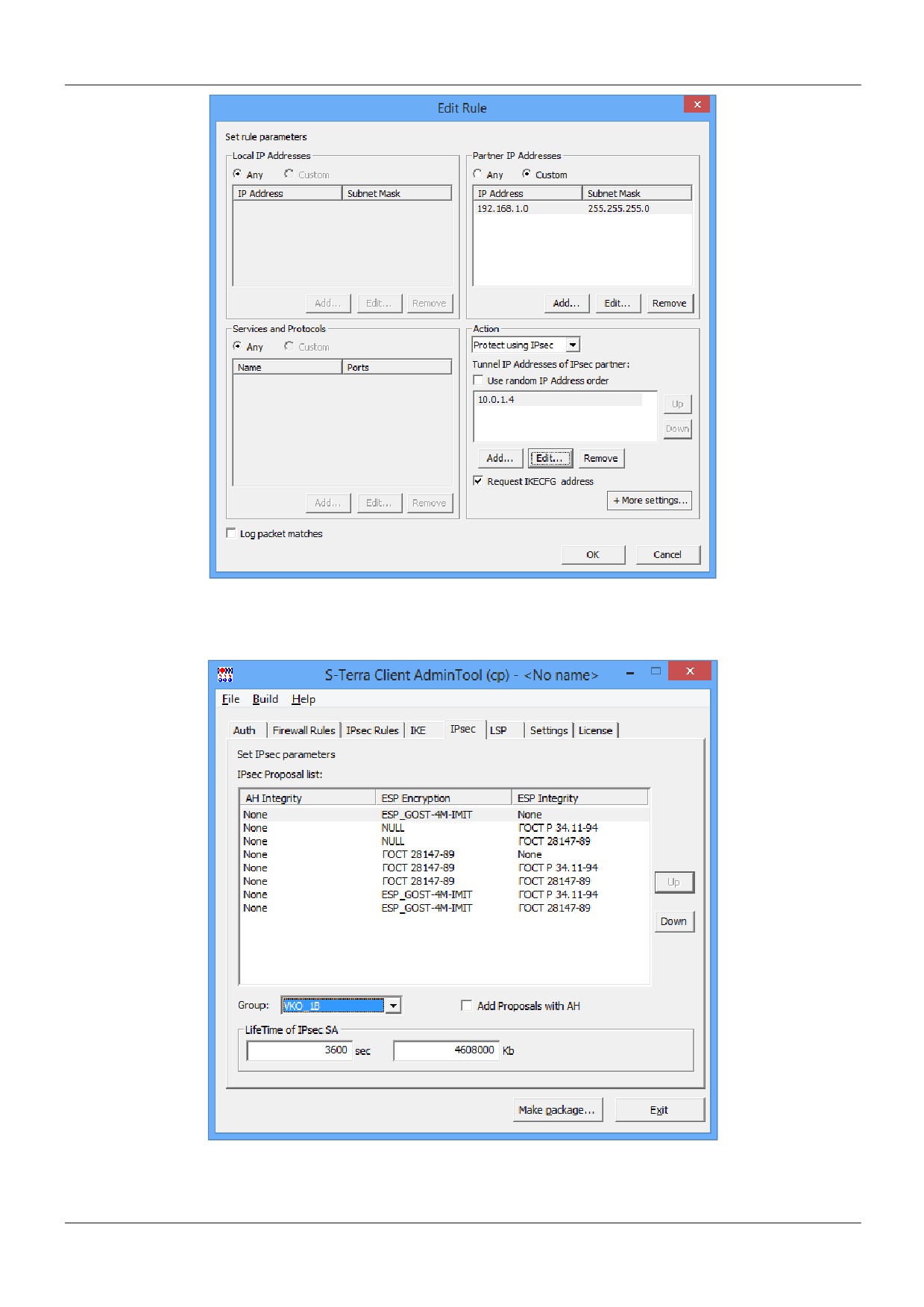

Теперь можно нажимать кнопку Make package… (Рисунок 14) Укажем имя и выберем

каталог, куда положить инсталляционный пакет. После нажатия кнопки OK за несколько секунд

будет создан инсталляционный файл.

Рисунок 14

Установите на клиентском компьютере полученный exe-файл и перегрузите компьютер (на

операционных системах Windows 7 и Windows 8 перезагрузка не требуется).

В трее появится иконка S-Terra Client (Рисунок 15). Для начала работы необходимо

залогиниться (Рисунок 16). По умолчанию пароль отсутствует, в дальнейшем его можно

установить.

Рисунок 15

Рисунок 16

Текст LSP конфигурации для устройства Client1

GlobalParameters (

Title = "This LSP was automatically generated by S-Terra Client

AdminTool (cp) at 2014.06.20 14:32:18"

Version = LSP_4_1

CRLHandlingMode = BEST_EFFORT

)

LDAPSettings (

ResponseTimeout = 200

HoldConnectTimeout = 60

DropConnectTimeout = 5

)

IdentityEntry auth_identity_01(

DistinguishedName *= CertDescription(

Subject *= COMPLETE,"C=RU,L=Moscow,O=S-Terra

CSP,OU=Research,CN=Client1"

)

CertDescription local_cert_dsc_01(

Subject *= COMPLETE,"C=RU,L=Moscow,O=S-Terra

CSP,OU=Research,CN=Client1"

Issuer *= COMPLETE,"C=RU,L=Moscow,O=S-Terra CSP,OU=Research,CN=CA-

W2008SP1-X64-CA"

SerialNumber = "6118B135000000000002"

FingerprintMD5 = "5063E6A36023E8D35258E054A09CA586"

)

CertDescription partner_cert_dsc_01(

)

AuthMethodGOSTSign auth_method_01(

LocalID = auth_identity_01

LocalCredential = local_cert_dsc_01

RemoteCredential = partner_cert_dsc_01

SendRequestMode = AUTO

SendCertMode = AUTO

)

IKEParameters (

DefaultPort = 500

SendRetries = 5

RetryTimeBase = 1

RetryTimeMax = 30

SessionTimeMax = 60

InitiatorSessionsMax = 30

ResponderSessionsMax = 20

BlacklogSessionsMax = 16

BlacklogSessionsMin = 0

BlacklogSilentSessions = 4

BlacklogRelaxTime = 120

IKECFGPreferDefaultAddress = FALSE

)

IKETransform ike_trf_02(

LifetimeSeconds = 28800

CipherAlg

*= "G2814789CPRO1-K256-CBC-65534"

HashAlg *= "GR341194CPRO1-65534"

GroupID *= VKO_1B

)

IKETransform ike_trf_03(

LifetimeSeconds = 28800

CipherAlg

*= "G2814789CPRO1-K256-CBC-65534"

HashAlg *= "GR341194CPRO1-65534"

GroupID *= MODP_1536

)

IKETransform ike_trf_04(

LifetimeSeconds = 28800

CipherAlg

*= "G2814789CPRO1-K256-CBC-65534"

HashAlg *= "GR341194CPRO1-65534"

GroupID *= MODP_1024

)

IKETransform ike_trf_05(

LifetimeSeconds = 28800

CipherAlg

*= "G2814789CPRO1-K256-CBC-65534"

HashAlg *= "GR341194CPRO1-65534"

GroupID *= MODP_768

)

ESPTransform esp_trf_01(

CipherAlg *= "G2814789CPRO1-K288-CNTMAC-253"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_01(

Transform *=esp_trf_01

)

ESPTransform esp_trf_02(

IntegrityAlg *= "GR341194CPRO1-H96-HMAC-65534"

CipherAlg *= "G2814789CPRO1-K256-CBC-254"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_02(

Transform *=esp_trf_02

)

ESPTransform esp_trf_03(

IntegrityAlg *= "GR341194CPRO1-H96-HMAC-65534"

CipherAlg *= "NULL"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_03(

Transform *=esp_trf_03

)

ESPTransform esp_trf_04(

IntegrityAlg *= "G2814789CPRO1-K256-MAC-65535"

CipherAlg *= "NULL"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_04(

Transform *=esp_trf_04

)

ESPTransform esp_trf_05(

CipherAlg *= "G2814789CPRO1-K256-CBC-254"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_05(

Transform *=esp_trf_05

)

ESPTransform esp_trf_06(

IntegrityAlg *= "G2814789CPRO1-K256-MAC-65535"

CipherAlg *= "G2814789CPRO1-K256-CBC-254"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_06(

Transform *=esp_trf_06

)

ESPTransform esp_trf_07(

IntegrityAlg *= "GR341194CPRO1-H96-HMAC-65534"

CipherAlg *= "G2814789CPRO1-K288-CNTMAC-253"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_07(

Transform *=esp_trf_07

)

ESPTransform esp_trf_08(

IntegrityAlg *= "G2814789CPRO1-K256-MAC-65535"

CipherAlg *= "G2814789CPRO1-K288-CNTMAC-253"

LifetimeSeconds = 3600

LifetimeKilobytes = 4608000

)

ESPProposal esp_proposal_08(

Transform *=esp_trf_08

)

IKERule ike_rule_with_ikecfg(

DoNotUseDPD = FALSE

DPDIdleDuration = 60

DPDResponseDuration = 5

DPDRetries = 3

MainModeAuthMethod *= auth_method_01

Transform *= ike_trf_02,ike_trf_03,ike_trf_04,ike_trf_05

IKECFGRequestAddress = TRUE

)

IPsecAction ipsec_action_01(

PersistentConnection = TRUE

TunnelingParameters *=

TunnelEntry(

PeerIPAddress = 10.0.1.4

Assemble = TRUE

ReRoute = FALSE

)

ContainedProposals *=

(esp_proposal_01),(esp_proposal_02),(esp_proposal_03),(esp_proposal_04

),(esp_proposal_05),(esp_proposal_06),(esp_proposal_07),(esp_proposal_

08)

GroupID *= VKO_1B,MODP_1536,MODP_1024,MODP_768

IKERule = ike_rule_with_ikecfg

)

FilterChain filter_chain_input(

Filters *= Filter(

ProtocolID *= 17

DestinationPort *= 500

Action = PASS

LogEventID = "pass_action_02_01"

),Filter(

ProtocolID *= 17

DestinationPort *= 4500

Action = PASS

LogEventID = "pass_action_02_02"

),Filter(

SourceIP *= 10.0.1.4

ProtocolID *= 50

Action = PASS

LogEventID = "pass_action_03_01"

),Filter(

SourceIP *= 10.0.1.4

ProtocolID *= 51

Action = PASS

LogEventID = "pass_action_03_02"

),Filter(

Action = PASS

LogEventID = "pass_action_04"

)

FilterChain filter_chain_output(

Filters *= Filter(

ProtocolID *= 17

SourcePort *= 500

Action = PASS

LogEventID = "pass_action_05_01"

),Filter(

ProtocolID *= 17

SourcePort *= 4500

Action = PASS

LogEventID = "pass_action_05_02"

),Filter(

DestinationIP *= 10.0.1.4

ProtocolID *= 50

Action = PASS

LogEventID = "pass_action_06_01"

),Filter(

DestinationIP *= 10.0.1.4

ProtocolID *= 51

Action = PASS

LogEventID = "pass_action_06_02"

),Filter(

Action = PASS

LogEventID = "pass_action_07"

)

FilterChain filter_chain_classification_input(

Filters *= Filter(

Action = PASS

LogEventID = "pass_action_08"

)

FilterChain filter_chain_classification_output(

Filters *= Filter(

Action = PASS

LogEventID = "pass_action_09"

)

FilterChain filter_chain_ipsec(

Filters *= Filter(

ProtocolID *= 17

SourcePort *= 500

Action = PASS

LogEventID = "pass_action_10_01"

),Filter(

ProtocolID *= 17

SourcePort *= 4500

Action = PASS

LogEventID = "pass_action_10_02"

),Filter(

DestinationIP *= 192.168.1.0/24

Action = PASS

ExtendedAction *= ipsec<sa=ipsec_action_01>

LogEventID = "ipsec_action_01"

),Filter(

Action = PASS

LogEventID = "pass_action_11"

)

NetworkInterface(

InputFilter = filter_chain_input

OutputFilter = filter_chain_output

InputClassification = filter_chain_classification_input

OutputClassification = filter_chain_classification_output

IPsecPolicy = filter_chain_ipsec

)
