Программный комплекс «С-Терра Клиент-М 4.1». Руководство администратора. Создание конфигурационного файла
Программный комплекс «С-Терра Клиент-М 4.1ª
Руководство администратора
Создание конфигурационного
файла
РЛКЕ.00009-03 90 03
13.08.2015
С-Терра Клиент-М. Руководство администратора
Содержание
1. Создание локальной политики безопасности.
Конфигурационный файл
3
1.1. Описание грамматики LSP
4
1.2. Структура конфигурации
9
1.3. Заголовок конфигурации. Структура GlobalParameters
11
1.4. Структура LDAPSettings
15
1.5. Структура IKEParameters
19
1.5.1. Обработка пакетов - ретрансмиссии
25
1.6.
Структура SNMPPollSettings
26
1.7.
Структура SNMPTrapSettings
28
1.8.
Структура TrapReceiver
29
1.9.
Структура RoutingTable
31
1.10.
Структура Route
32
1.11.
Структура IPsecAction
33
1.12.
Структура TunnelEntry
39
1.13.
Структуры AHProposal и ESPProposal
42
1.14.
Структура AHTransform
43
1.15.
Структура ESPTransform
45
1.16.
Структура IKERule
48
1.17.
Структура IKETransform
52
1.18.
Структуры AuthMethodDSSSign, AuthMethodRSASign,
AuthMethodGOSTSign
57
1.19.
Структура AuthMethodPreshared
61
1.20.
Структура IdentityEntry
62
1.21.
Структура CertDescription
65
1.22.
Структура FirewallParameters
68
1.23.
Структура NetworkInterface
72
1.24.
Структура FilterChain
75
1.25.
Структура Filter
76
1.26.
Структура Schedule
84
1.27.
Структура Period
85
1.28.
Формат задания DistinguishedName (GeneralNames) в LSP
88
1.29.
Работа с сертификатами
91
S-Terra Client-M
2
1.
Создание локальной политики
безопасности. Конфигурационный
файл
Под политикой безопасности понимается совокупность правил, по которым
обрабатываются пакеты входящего и исходящего трафиков. Пакеты могут проходить
как пакетную фильтрацию, так и обработку с использованием криптографических
алгоритмов - построение защищенных (VPN) туннелей между партнерами.
Создание локальной политики безопасности (LSP - Local Security Policy) S-Terra
Client-M осуществляется путем написания конфигурационного файла в текстовом
формате для VPN устройства.
S-Terra Client-M
3
1.1. Описание грамматики LSP
Описание LSP представляет собой последовательное описание структур данных,
определяемых типом, именем, списком параметров (полей) и их значений. Синтаксис
языка определяет формат описания структур данных, базовые типы значений полей
структур. Синтаксические конструкции позволяют описывать иерархические структуры
данных, число уровней которых не ограничено.
Формальное описание синтаксиса LSP-языка в виде БНФ (Бэкуса—Наура форма)
приведено ниже. В БНФ описании названия нетерминальных символов заключены в
угловые скобки, имена терминалов написаны большими буквами. Кроме того, простые
терминалы, ключевые слова и разделители, записаны в одинарных кавычках. В БНФ-
описании используются следующие терминалы: ИДЕНТ, СТРОКА, DOTDOT, ЦЕЛОЕ32,
ДАТА, ВРЕМЯ, IP.
<cfg_data>::= <top_level_form> | <cfg_data> <top_level_form>
<top_level_form>::= <object_def> | <constant>
<constant>::= `const` <key_value>
<object_def>::= ИДЕНТ ИДЕНТ ‘(‘ <key_value_or_template_list> ‘)’
| ИДЕНТ ‘(‘ <key_value_or_template_list> ‘)’
<key_value_list>::= <key_value> | <key_value> <key_value_list>
<key_value_or_template_list>::= <key_value_or_template_list>
|<key_value_or_template>
<key_value_or_template_list> <key_value_or_template>::= key_value | template
<key_value>::= <l_value> ‘=‘ <r_value_list>
<r_value_list>::= <r_value> | <r_value_list> ‘,’ <r_value>
<r_value>::= ИДЕНТ | ИДЕНТ ‘<‘ ‘>‘
| ИДЕНТ ‘<‘ <key_value_or_template_list> ‘>‘
| ИДЕНТ ‘[‘ <r_value_list> ‘]’
| ‘(‘ <r_value_list> ‘)’ | ‘(‘ ‘)’
| ‘[‘ <r_value_list> ‘]’ | ‘[‘ ‘]’
| ИДЕНТ ‘(‘ <key_value_or_template_list> ‘)’
| СТРОКА
| ЦЕЛОЕ32 | ЦЕЛОЕ32 ‘..’ ЦЕЛОЕ32
| ЦЕЛОЕ32 ‘/’ ЦЕЛОЕ32 ‘/’ ЦЕЛОЕ32
| - ЦЕЛОЕ32
| IP | IP ‘..’ IP | IP ‘/’ ЦЕЛОЕ32
| ДАТА
| ВРЕМЯ
<l_value>::= ИДЕНТ | ИДЕНТ ‘*’
<template>::= ‘+’ ИДЕНТ
S-Terra Client-M
4
Терминальные символы
Терминальный символ ИДЕНТ обозначает идентификатор. Идентификатор состоит из
латинских букв, цифр, символов ’_’, ':', '$' и ’-’. Он должен начинаться с латинской
буквы или символа ’_’. Запрещено использование идентификаторов, совпадающих с
ключевым словом const. В качестве типа структуры запрещается указывать
идентификатор NULL..
Примеры идентификаторов:
Moscow-16
_WWW_
IKECFGRequestAddress
IKERule
Терминальный символ СТРОКА служит для обозначения строки, состоящей из любых
символов, заключенных в двойные кавычки ("..") . Если внутри строки необходим
символ двойной кавычки, то его следует дополнить слева символом ’\’ . Для
использования символа ’\’ (back-slash)в строке, его нужно указать два раза (’\\’ -
двойной back-slash). Допустимо указывать и один back-slash, т.к. при перекодировании
восстанавливается двойной back-slash
Примеры задания значений типа СТРОКА:
Title = "Moon Gate LSP"
IntegrityAlg = "MD5-H96-KPDK"
X509SubjectDN *= "C=RU,O=OrgName,OU=qa0,CN=snickers0"
Терминальный символ ЦЕЛОЕ32 представляет 32-битное целое число без знака. Число
может быть записано в десятичной или шестнадцатеричной системе счисления. Во
втором случае оно должно начинаться цифрой и заканчиваться буквой ’h’ или ’Н’. В
шестнадцатеричном и десятичном представлении запись числа не может быть
длиннее 10 символов, включая букву ’h’.
Примеры задания числовых значений параметров:
RetryTimeBase = 4
BlacklogSessionsMax = 16
LifetimeKilobytes = 0abcdh
Терминальный символ IP обозначает сетевой адрес четвертой версии IP-протокола.
IP-адрес состоит из четырех чисел, разделенных точками, где каждое из чисел
принадлежит диапазону от 0 до 255.
Примеры IP-адресов:
PeerIPAddress = 192.168.2.1
Терминальный символ ДАТА представляется тремя целыми числами без знака,
разделенными символом ’/’ - число/месяц/год.
Пример даты:
StartOfValidity = 24/03/ 2004
EndOfValidity = 3/6/2004
Терминальный символ ВРЕМЯ
Тип ВРЕМЯ представляется двумя числами, разделенными символом ’:’. Время
представляется в 24-часовом формате.
S-Terra Client-M
5
Примеры задания времени:
23:59 # без минуты полночь
1:1 # час ночи и одна минута
09:2 # 2 минуты десятого утра
01 : 02 # 2 минуты второго ночи
Терминальный символ DOTDOT обозначает две точки подряд, без разделителей "..".
Используется для указания диапазона значений.
Пример
ProtocolID *= 20..30
Комментарии
Комментарии могут размещаться в любом месте текста между другими терминалами и
являются разделителями, эквивалентными символам пробела. Вложения
комментариев одного типа не допускаются. Поддерживаются следующие два вида
комментариев:
Блочный. Начинается с символов "(*" и заканчивается символами "*)" или начинается
символом ’{’ и заканчивается символом ’}’.
Строковый. Начинается с символа ’#’, заканчивается символом перевода каретки
<LF>.
Примеры комментариев:
20..30
# Диапазон чисел 20-30
Action *= (tunnel_IPsec_des_md5_action) (* будет описан ниже *)
Разделители
В качестве разделителей в LSP-языке могут быть использованы следующие символы:
пробел, табуляция, <LF> и <CR>. Переходом на новую строку считается символ <LF>.
Разделители необходимы только для отделения терминалов ИДЕНТ, ЦЕЛОЕ32, IP,
ключевого слова const друг от друга.
Значения полей структур
Значения полей структур (r_value) могут быть простого (базового) типа, например,
целое число, текстовая строка, диапазон целых чисел, описанием или ссылкой на
описание объекта, списком любых перечисленных значений или пустым списком.
Есть еще один возможный тип значения - процедура. Процедура определяется
именем и набором именованных параметров со значениями, заключенными в угловые
скобки или именем и списком неименованных параметров, заключенных в квадратные
скобки.
Для описания списков могут использоваться круглые или квадратные скобки.
Примеры значений (r_value):
20..30
# Диапазон чисел 20-30.
0.0.0.0..255.255.255.255
# Диапазон IP адресов.
4.3.2.4/24
# подсеть с 4.3.2.0 с маской 255.255.255.0.
S-Terra Client-M
6
"abed"
# Текстовая строка.
structure_ref
# Ссылка на структуру "structure_ref".
[[a,b],[[k,l,m],х,у],4,с,6] # Вложенные списки из ссылок на структуры
# (a, b, k, l, m, х, у, с) и чисел (4, 6) .
[]
# Пустой список.
рrос<х=10 у=24>
# Процедура "рrос" с параметрами х и у.
Filter(SourcePort = 500)
# Объект Filter со значением поля "SourcePort"
# равным 500.
Определение объекта
Определение объекта (object_def) состоит из типа объекта, имени объекта и списка
полей со значениями. Предварительного описания типов внутри языка не существует,
описание экземпляра объекта и есть определение типа. Наличие необходимых полей
и соответствие значений типу объекта определяется на этапе семантического
разбора.
В приведенном ниже примере описан объект типа "Filter" с именем "hostA", который
содержит одно поле с именем "DestinationIP" со значением простого типа (IРv4-адрес)
равным 23.4.5.6.
Пример:
Filter hostA (DestinationIP = 23.4.5.6 )
Имя поля
Имя поля (l_value) является идентификатором. Значением поля может быть
единственное значение или список значений.
Пример:
fieldl = 1,2,3,4
field2 = 1
field3 = 1
В описании одного объекта не может быть двух полей с одинаковыми именами, но
если значением поля является список, допускается альтернативный способ задания
списка - повторение имени поля несколько раз.
Пример:
field* = 1
field* = 2
field* = 3, 4
что эквивалентно
field = 1,2,3,4
Для того чтобы отличить переопределение поля от списка, используется символ '*'
после идентификатора. То есть при наличии '*', повторное описание поля будет
интерпретировано как добавление элементов в список.
Это же правило действует при добавлении значений из шаблона.
S-Terra Client-M
7
Специальные конструкции
Для упрощения описания повторяющихся параметров предусмотрена возможность
использования именованных констант, значений по умолчанию и шаблонов.
В отличие от других конструкций языка, которые подвергаются семантическому
анализу, константы и шаблоны полностью обрабатываются на этапе синтаксического
разбора.
Описание каждой константы начинается с ключевого слова const, за которым следует
имя константы и ее значение (или список значений). Значением константы может
являться любая конструкция, которая может быть значением поля структуры.
Использование константы заключается в подстановке ее имени вместо значения поля
структуры.
Пример:
const А = 10
const structure = Filter(SourceIP = 1.1.1.1)
const c1 = 1,2,3
const c2 = 4,5,6
Описание объектов o1 и o2
Filter o1 ( DestinationPort* = c1,c2)
Filter o2 ( DestinationPort* = A )
эквивалентно нижеследующему описанию:
Filter o1 ( DestinationPort* = 1,2,3,4,5,6)
Filter o2 ( DestinationPort* = 10 )
Шаблон (template) является константой, единственное значение которой является
структурой того типа, к которой этот шаблон будет применен. Для использования
шаблона, внутри описания структуры необходимо написать символ ’+’ и имя константы
за ним. Подстановка шаблона заключается в копировании всех полей из структуры,
которая является значением константы, в структуру, в которую шаблон подставляется.
Если в структуре, куда подставляется шаблон, присутствует поле, описанное в
шаблоне, то возможны следующие варианты:
в шаблоне и в структуре поле имеет признак списка - *, тогда значения
объединяются в единый список, причем порядок составления списков
соответствует порядку перечисления полей и шаблонов в структуре
если признак списка в одном из описаний отсутствует, то будет ошибка разбора.
Пример:
Описание шаблона:
const icmp = Filter(ProtocolID* = 1)
Пример использования:
Filter h_pl ( +icmp DestinationIP = 23.4.4.5 )
Filter icmp_and_tcp ( +icmp ProtocolID* = 6 )
Эквивалентные описания:
Filter h_pl ( ProtocolID = 1 DestinationIP = 23.4.4.5 )
Filter ping_and_tcp ( ProtocolID = 1,6 )
S-Terra Client-M
8
1.2. Структура конфигурации
Ниже в таблице представлен состав структур данных с указанием их полей.
Используются следующие обозначения:
линия напротив поля структуры указывает на описание структуры, используемой
в качестве значения;
‘*>’ обозначает, что поле содержит список используемых структур;
‘**>’ обозначает, что поле содержит список списков используемых структур.
Жирным шрифтом выделены обязательные поля структуры.
Для упрощения простые типы (число, строка, IP-адрес и т.д.) опущены.
GlobalParameters
IKEParameters
LDAPSettings
Title
DefaultPort
Server
Version
SendRetries
Port
Type
RetryTimeBase
SearchBase
PreserveIPsecSA
RetryTimeMax
ConnectTimeout
AllowNestedIPsec
SessionTimeMax
ResponseTimeout
CRLHandlingMode
InitiatorSessionsMax
HoldConnectTimeout
FirewallLogPacketsThreshold
ResponderSessionsMax
DropConnectTimeout
FirewallLogTimeTHreshold
BlacklogSessionsMax
FirewallLogStatesMax
BlacklogSessionsMin
SNMPPollSettings
PersistentConnectionRetryDelay
BlacklogSilentSessions
LocalIPAddress
BlacklogRelaxTime
Port
IKECFGDefaultAddress
ReadCommunity
IKECFGPreferDefaultAddress
SysLocation
SALifetimeDelta
SysContact
FragmentSize
LocalPort
NATTLocalPort
SNMPTrapSettings
Receivers------------------------------*>
TrapReceiver
RoutingTable
IPAddress
Routes----------------------------------*>
Route
Port
Destination
Community
FirewallParameters
Gateway
Version
TCPEstablishedTimeout
NetworkInterface
LocalIPAddress
TCPFinTimeout
TCPSynSentTimeout
TCPSynRcvdTimeout
TCPClosedTimeout
TCPHalfOpenMax
TCPHalfOpenLow
TCPSessionRateMax
TCPSessionRateLow
TCPSessionsMax
TCPStrictnessLevel
NetworkInterface
LogicalName
InputFilter------------------+------------>
FilterChain
OutputFilter----------------+
Filters-----------------------------------*>
Filter
ProtocolID
InputClassification-------+
SourceIP
OutputClassification----+
DestinationIP
IPsecPolicy---------------+
SourcePort
DestinationPort
S-Terra Client-M
9
Action
PacketType
Log
LogEventID
Label
IPsecAction <*------------------------------
ExtendedAction
+-------
InputFilter
Schedule
FilterChain <--------------------+--------
OutputFilter
|
NoPathMTUDiscovery
V
MTU
Schedule
TunnelEntry <*-----------------------------
TunnelingParameters
Periods---------*>Period
PeerIPAddress
ShuffleTunnelEntries
Start
LocalIPAddress
NoSmoothRekeying
End
DFHandling
GroupID
Action
ReRoute
CryptoContextsPerIPSecSA
Assemble
IKERule -------------------------------->
IKERule
+--
PersistentConnection
IKEPeerIPFilter
{AH|ESP}Proposal <**-------------------
ContainedProposals
IKELocalIPFilter
Transform----+
DoNotUseDPD
+-----------------------*>
AHTransform
DPDIdleDuration
|
LifetimeSeconds
DPDResponseDuration
V
LifetimeKilobytes
DPDRetries
ESPTransform
IntegrityAlg
IKECFGRequestAddress
LifetimeSeconds
AggrModePriority
LifetimeKilobytes
+--------------------------
MainModeAuthMethod
IntegrityAlg
+--------------------------
AggrModeAuthMethod
CipherAlg
|
Priority
|
Transform
|
|
|
|
AuthMethod{DSS|RSA|GOST}Sign<*-
-------------------+
|
LocalID-----+
|
|
RemoteID--+---> IdentityEntry
|
DoNotMapLocalIDToCert
V
DoNotMapRemoteIDToCert
AuthMethodPreshared
V
SendCertMode
SharedIKESecret
IKETransform
SendRequestMode
LocalID
LifetimeSeconds
LocalCredential-------------------+
RemoteID
LifetimeKilobytes
RemoteCredential-------------*-+
|
LifetimeSessions
AcceptCredentialFrom-------*-+
V
NoSmoothRekeying
|
IdentityEntry
RestrictAuthenticationTo
CertDescription <------------------+-*----
DistinguishedName
CipherAlg
FingerprintMD5
IPv4Address
HashAlg
FingerprintSHA1
KeyID
GroupID
SerialNumber
EMail
Issuer
FQDN
Subject
AlternativeIssuer
AlternativeSubject
S-Terra Client-M
10
1.3. Заголовок конфигурации. Структура
GlobalParameters
Заголовок конфигурации представляет собой структуру, описывающую общие
параметры S-Terra Client. В конфигурации должна быть только одна структура данного
типа. Этой структуре имя не присваивается.
Имя структуры
GlobalParameters
Атрибуты
Title
Version
Type
CRLHandlingMode
AllowNestedIPsec
FirewallLogPacketsThreshold
FirewallLogTimeThreshold
FirewallLogStatesMax
PreserveIPsecSA
PersistentConnectionRetryDelay
Атрибут Title
Атрибут Title предназначен для краткого описания конфигурации (имя конфигурации).
Синтаксис
Title = СТРОКА
Значение
строка произвольного содержания
Значение по умолчанию
пустая строка
Атрибут Version
Атрибут Version определяет версию спецификации конфигурации.
Синтаксис
Version = СТРОКА
Значение
строка вида [0-9].[0-9]
Значение по умолчанию
пустая строка.
Атрибут Type
Атрибут Type специфицирует тип конфигурации, который определяет действия агента
при ее активизации.
Синтаксис
Type = PERMANENT | TEMPORARY
Значения
PERMANENT - после успешной активизации конфигурации она
сохраняется в базе Продукта, если она была активизирована из
файла. При следующем запуске Продукта конфигурация будет
автоматически активизирована из базы Продукта.
TEMPORARY - после успешной активизации, конфигурация не
сохраняется в базе Продукта и используется только в текущем
сеансе работы Продукта.
Значение по умолчанию
PERMANENT.
S-Terra Client-M
11
Атрибут CRLHandlingMode
Атрибут CRLHandlingMode определяет режим обработки списка отозванных
сертификатов (CRL).
Синтаксис
CRLHandlingMode = DISABLE|OPTIONAL|BEST_EFFORT|ENABLE
Значения
DISABLE - при проверке сертификата CRL не обрабатывается
OPTIONAL - при проверке сертификата CRL используется только в
случае, если он был предустановлен в базу Продукта или получен (и
обработан) в процессе IKE обмена и является действующим
BEST_EFFORT - при проверке сертификата CRL используется
только в том случае, если он является действующим, если это не
так, то CRL может быть получен посредством протокола LDAP
(агент смотрит адрес LDAP-сервера сначала в поле CDP
сертификата, а затем ищет структуру LDAPSettings). Если CRL
получить не удалось - сертификат принимается
ENABLE - при проверке сертификата обязателен действующий
CRL, если это не так, то CRL может быть получен посредством
протокола LDAP. Если CRL получить не удалось - сертификат не
принимается.
Значение по умолчанию ENABLE.
Атрибут AllowNestedIPsec
Атрибут AllowNestedIPsec позволяет установить дополнительную фильтрацию для
IPsec трафика.
Синтаксис
AllowNestedIPsec = TRUE | FALSE
Значения
TRUE - если входящий или исходящий пакет подпадает под IPsec-
правило, для пакета применяется рекурсивный режим поиска
правил (ниже поясняется, как это сказывается на обработке
входящего и исходящего трафика).
Если AllowNestedIPsec имеет значение TRUE, то
исходящий пакет после инкапсуляции подвергается
повторному поиску правил IPsec, пока результат поиска
не будет простым действием PASS или DROP.
Для входящих пакетов AllowNestedIPsec включает
симметричные проверки:
перед
декапсуляцией
происходит
IPsec-
фильтрация. Если найдено правило фильтрации, к
которому не привязан последний примененный к
пакету SA, пакет уничтожается.
Если обрабатывается локальный IPsec-пакет, то
он декапсулируется и происходит IPsec-
фильтрация.
FALSE - включает упрощенную схему обработки пакетов, которая
не предусматривает повторного поиска правил и потенциально
работает быстрее.
Значение по умолчанию
FALSE
S-Terra Client-M
12
Атрибут FirewallLogPacketsThreshold
Атрибут FirewallLogPacketsThreshold задает количество пакетов, прошедших через
соединение, при достижении которого форсируется вывод статистики по соединению в
файл лога. Для сбора статистики по соединению необходимо, чтобы значение
артрибута FirewallLogStatesMax не было равно 0.
Синтаксис
FirewallLogPacketsThreshold = ЦЕЛОЕ32
Значения
Целое число из диапазона 1..2147483647.
Значение по умолчанию
Если значение не задано, механизм прерывания сбора
статистики при превышении заданного количества пакетов
выключен. Т.е. теоретически возможна ситуация, когда
счетчик для подсчета пакетов будет превышен и
накопление начнется снова.
Примечание
Вывод накопленной статистики в файл лога может произойти
раньше указанного значения, по истечении интервала времени для
сбора статистики, заданого атрибутом
FirewallLogTimeThreshold. После этого накопление статистики
по соединению начнется заново.
Атрибут FirewallLogTimeThreshold
Атрибут FirewallLogTimeThreshold задает время накопления статистики по текущему
соединению. При достижении установленного значения происходит вывод
накопленной статистики в файл лога. Для сбора статистики по соединению
необходимо, чтобы значение артрибута FirewallLogStatesMax не было равно 0.
Синтаксис
FirewallLogTimeThreshold = ЦЕЛОЕ32
Значения
Целое число из диапазона 1..2147483647.
Значение по умолчанию
300 секунд.
Примечание
Вывод накопленной статистики в файл лога может произойти
раньше указанного значения, если будет достигнуто допустимое
количество пакетов, заданое атрибутом
FirewallLogPacketsThreshold. После этого накопление
статистики по соединению начнется заново.
Атрибут FirewallLogStatesMax
Атрибут FirewallLogStatesMax задает максимальное количество объектов статистики, в
которых накапливается информация по соединениям.
Синтаксис
FirewallLogStatesMax = ЦЕЛОЕ32
Значения
Целое число из диапазона 0..10000. Значение 0 говорит о том, что
никакая информация накапливаться не будет, т.е. пакеты не
обрабатываются, а в файл лога каждую минуту выводится
информация о количестве пропущенных пакетов.
Значение по умолчанию
1500.
S-Terra Client-M
13
Атрибут PreserveIPsecSA
Атрибут PreserveIPsecSA позволяет задать сохранение IPsecSA при изменении
конфигурационного файла.
Синтаксис
PreserveIPsecSA = TRUE | FALSE
Значения
TRUE - IPsec SA сохраняется при наличии следующих условий в
момент изменения конфигурации (загрузки LSP):
существует список правил фильтрации - FilterChain,
привязанный к тому же набору NetworkInterface, что и
FilterChain, к которому был привязан IPsecAction, по
которому данный SA построен;
в этом FilterChain для селектора SA находится
подходящее правило пакетной фильтрации Filter с
ExtendedAction = ipsec.
Для IPsec SA, оставшихся от предыдущей
конфигурации, не работает заблаговременная смена
ключевой информации (Smooth Rekeying) и не
происходит уведомление партнера о разрыве
соединения (отсылка Delete Payload). Delete Payload,
присланные от партнера, обрабатываются корректно.
FALSE - все IPsec SA удаляются при любых изменениях в
конфигурации следующих структур: IPsecAction, IKERule,
AAASettings, фильтров NetworkInterface.IPsecPolicy,
IKEParameters.LocalPort, IKEParameters.NATTLocalPort,
GlobalParameters.AllowNestedIPsec, а также стурктур, на которые
перечисленные ссылаются.
Значение по умолчанию
FALSE.
Примечание
IPsec SA, оставшиеся от старой конфигурации, в той или иной мере
могут нарушать новую политику безопасности или быть
неработоспособными из-за несоответствия новой LSP.
Администратор должен учитывать данную особенность и в
сомнительных ситуациях устанавливать PreserveIPsecSA = FALSE.
Атрибут PersistentConnectionRetryDelay
Атрибут PersistentConnectionRetryDelay задает задержку перед повторной попыткой
создать соединения с флагом IPsecAction.PersistentConnection = TRUE.
Если в конфигурации присутствуют правила с "PersistentConnection", производятся
попытка построить по ним хотя бы один IPsec SA. Если попытка закончилась неудачей
на любом из этапов, через указанную задержку попытка повторяется.
В зависимости от причины неудачи, задержка между попытками соединения может
быть от PersistentConnectionRetryDelay до
PersistentConnectionRetryDelay+SessionTimeMax*N, где N - число возможных попыток
построить SA (число TunnelEntry в правиле и т.п.).
Значения более 1000000 воспринимаются как неограниченное ожидание. То есть
повторной попытки построить IPsec SA не производится до перезагрузки
конфигурации.
Синтаксис
PersistentConnectionRetryDelay = ЦЕЛОЕ32
Значения
Целое число из диапазона 1..232-1.
Значение по умолчанию
10.
S-Terra Client-M
14
1.4. Структура LDAPSettings
Cтруктура LDAPSettings задает настройки протокола LDAP, который используется для
получения сертификатов и списков отозванных сертификатов (CRL). В конфигурации
может присутствовать только одна структура данного типа. Этой структуре имя не
присваивается.
В случае отсутствия структуры:
получение сертификатов посредством протокола LDAP невозможно
если атрибут CRLHandlingMode структуры GlobalParameters имеет значение
ENABLE или BEST_EFFORT, то CRL может быть получен посредством
протокола LDAP только при наличии в сертификате, для которого производится
проверка подписи, расширения CDP (CRL Distribution Point) с адресом LDAP-
сервера.
Трафик LDAP-серверов должен быть учтен в правилах фильтрации, т.к. LDAP- пакеты
фильтруются наравне с остальным трафиком.
Имя структуры
LDAPSettings
Атрибуты
Server
Port
SearchBase
ConnectTimeout
ResponseTimeout
HoldConnectTimeout
DropConnectTimeout
Атрибут Server
Атрибут Server задает адрес LDAP-сервера, к которому производится запрос на поиск
сертификатов. Указанный в этом атрибуте адрес используется, если сертификат, для
которого производится проверка подписи, не содержит расширение CDP (CRL
Distribution Point) с адресом LDAP-сервера либо в этом поле прописанный путь к LDAP-
серверу является неполным, и тогда добавляются данные из этой структуры.
Сначала делается попытка установить соединение по LDAP версии 2. Если эта
попытка завершается с ошибкой LDAP_PROTOCOL_ERROR (наиболее вероятная
причина - не поддерживается версия 2), то повторяется попытка установить
соединение по LDAP версии 3
Синтаксис
Server = IP
Значения
IP-адрес
Значение по умолчанию
LDAP -сервер не указан. Поведение агента аналогично
случаю отсутствия структуры LDAPSettings в политике.
Атрибут Port
Атрибут Port задает порт LDAP-сервера. Если атрибут Server не задан или
расширение сертификата CRL Distribution Point содержит адрес LDAP-сервера, то
данный атрибут игнорируется.
S-Terra Client-M
15
Синтаксис
Port = ЦЕЛОЕ32
Значения
Целое число из диапазона 1..65535
Значение по умолчанию
389.
Атрибут SearchBase
Атрибут SearchBase задает имя (Distinguished Name, DN) корневого X.500-объекта, в
поддереве которого производится поиск сертификатов и CRL на LDAP-сервере.
Указанное имя дополняет запрос, созданный на основе имени из сертификата или
CRL, позволяя находить соответствующий X.500-объект в случае, когда исходное имя
в запросе является частью имени этого объекта. Для запроса на основе URL данное
имя не используется.
Синтаксис
SearchBase = СТРОКА
Значения
строковое представление DN в соответствии с RFC2253.
Относительные имена (Relative Distinguished Name, RDN)
указываются в порядке от объекта к корню.
Значение по умолчанию
поиск производится по имени, полученному из сертификата
или CRL.
Атрибут ConnectTimeout
Атрибут ConnectTimeOut позволяет ограничить время (в секундах) создания TCP-
соединения с LDAP-сервером.
Синтаксис
ConnectTimeOut = ЦЕЛОЕ32
Значение
Целое число из диапазона 1..6000
Значение по умолчанию
не устанавливается, что приводит к тому, что время
создания TCP-соединения с LDAP-сервером
ограничивается установленным для ОС временем создания
TCP-соединения.
Примечание:
Если в момент обращения к LDAP-серверу устройство, на котором
он установлен, недоступно, то процесс создания TCP-соединения
может занимать продолжительное время (до 3 минут, зависит от
ОС). По этой причине могут наблюдаться внешние признаки
зависания агента и это может служить причиной неудачной попытки
создания соединения.
Атрибут ResponseTimeout
Поиск посредством протокола LDAP может занимать достаточно продолжительное
время, оно зависит от многих факторов, в том числе от масштаба запроса и
характеристик канала передачи данных. Данный атрибут позволяет ограничить время
(в секундах), в течение которого ожидается ответ от LDAP-сервера на единичный
запрос.
Синтаксис
ResponseTimeOut = ЦЕЛОЕ32
Значение
Целое число из диапазона 2..6000
Значение по умолчанию
200
S-Terra Client-M
16
Атрибут HoldConnectTimeout
Атрибут HoldConnectTimeout устанавливает период времени, в течение которого
держится установленное соединение к серверу на случай, если придет к нему
повторный запрос.
Синтаксис
HoldConnectTimeOut = ЦЕЛОЕ32
Значение
Целое число из диапазона 0..6000
При значении 0 после обмена с LDAP-сервером соединение с ним
сразу закрывается.
В виду наличия погрешности в одну секунду не рекомендуется
выставлять значение в 1 секунду, поскольку это может привести в
некоторых случаях к немедленному закрытию соединения и к
избыточному открытию нового соединения.
Значение по умолчанию
60
Атрибут DropConnectTimeout
Атрибут DropConnectTimeout устанавливает период времени, начиная с первой
неудачной попытки создания соединения с LDAP-сервером, в течение которого новые
попытки создания соединения с ним игнорируются.
Синтаксис
DropConnectTimeOut = ЦЕЛОЕ32
Значение
Целое число из диапазона 0..6000
При значении 0 в случае неудачной попытки установления
соединения с LDAP-сервером новые попытки не игнорируются.
В виду наличия погрешности в одну секунду не рекомендуется
выставлять значение в 1 секунду, поскольку это может привести в
некоторых случаях к избыточным попыткам создания соединения;
Значение по умолчанию
5.
Пример

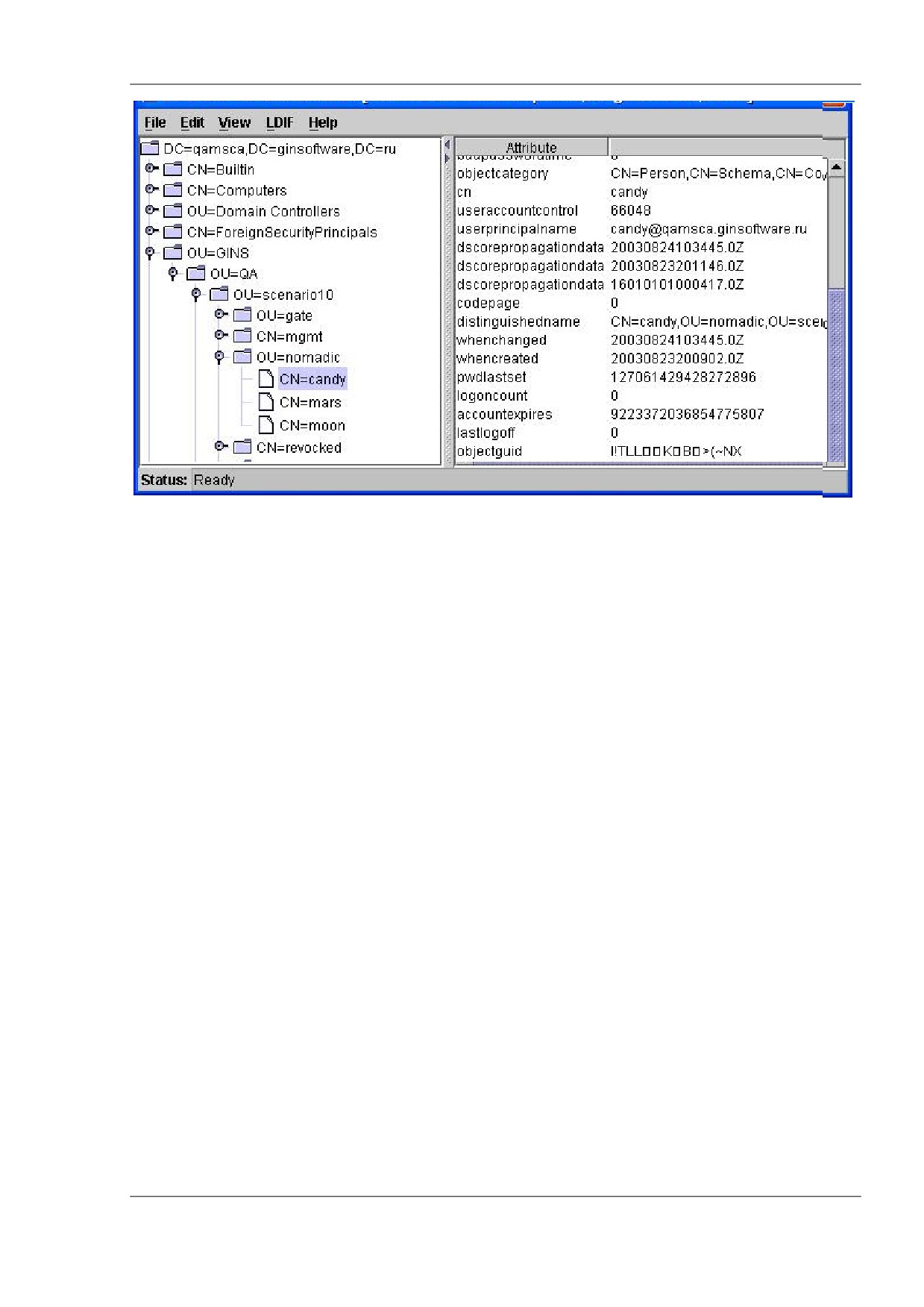

Пусть сертификат партнера имеет Subject = "cn=candy,ou=nomadic".
Для поиска такого сертификата на LDAP-сервере (Active Directory -Рисунок 1),
необходимо указать атрибут SearchBase:
LDAPSettings (
Server = 10.1.1.1
SearchBase="ou=scenario10,ou=QA,ou=GINS,dc=qamsca,dc=g
insoftware, dc=ru"
)
S-Terra Client-M
17
Рисунок 1
S-Terra Client-M
18
1.5. Структура IKEParameters
Структура IKEParameters описывает глобальные настройки протокола IKE. В
конфигурации должна быть только одна структура данного типа. Этой структуре имя
не присваивается.
Имя структуры
IKEParameters
Атрибуты
DefaultPort
LocalPort
NATTLocalPort
SendRetries
RetryTimeBase
RetryTimeMax
SessionTimeMax
InitiatorSessionsMax
ResponderSessionsMax
BlacklogSessionsMax
BlacklogSilentSessions
BlacklogSessionsMin
BlacklogRelaxTime
IKECFGDefaultAddress
IKECFGPreferDefaultAddress
SALifetimeDelta
FragmentSize
Логику используемого механизма IKE-ретрансмиссий смотрите в разделе «Обработка
пакетов - ретрансмиссии».
Параметры с префиксом Blacklog задают поведение механизма так называемого
“черного списка”. "Черный список" предназначен для защиты от DoS-атак (Denial of
Service -отказ от обслуживания). "Черный список" минимизирует обработку IKE-
пакетов от партнеров, находящихся в "черном списке".
Атрибут DefaultPort
Атрибут DefaultPort устанавливает порт для протокола IKE, который будет
использован по умолчанию. Данная настройка не меняет порт, который используется
для NAT traversal.
Синтаксис
DefaultPort = ЦЕЛОЕ32
Значения
Целое число из диапазона 1..65535
Значение по умолчанию
500.
Атрибут LocalPort
Атрибут LocalPort устанавливает локальный порт, используемый протоколом IKE.
Синтаксис
LocalPort = ЦЕЛОЕ32
S-Terra Client-M
19
Значения
Целое число из диапазона 1..65535.
Если укзано значение 0, выбирается свободный порт по алгоритму,
реализованному в операционной системе.
Значение по умолчанию
500.
Атрибут NATTLocalPort
Атрибут NATTLocalPort устанавливает локальный порт для NAT Traversal,
используемый протоколами IKE и IPsec.
Синтаксис
NATTLocalPort = ЦЕЛОЕ32
Значения
Целое число из диапазона 1..65535.
Если указано значение 0, выбирается свободный порт по алгоритму,
реализованному в операционной системе.
Значение по умолчанию
4500.
Атрибут SendRetries
Атрибут SendRetries устанавливает число попыток посылки IKE-пакетов партнеру.
Синтаксис
SendRetries = ЦЕЛОЕ32
Значения
Целое число из диапазона 1..30
Значение по умолчанию
5.
Атрибут RetryTimeBase
Атрибут RetryTimeBase позволяет установить начальный интервал в секундах между
повторными попытками посылки IKE-пакетов партнеру. Если ответ не получен в
течение начального интервала, то запрос посылается повторно и интервал между
повторными попытками увеличивается в два раза. Этот интервал увеличивается в два
раза до тех пор, пока:
не будет получен ответ или
значение интервала RetryTimeBase не достигнет значения
RetryTimeMax
(повторные попытки будут продолжаться с интервалом RetryTimeMax)
и количество попыток не достигнет значения SendRetries.
Синтаксис
RetryTimeBase = ЦЕЛОЕ32
Значения
Целое число из диапазона 1..5
Значение по умолчанию
1.
Атрибут RetryTimeMax
Атрибут RetryTimeMax позволяет установить максимальный интервал в секундах
между повторными попытками посылки IKE-пакетов партнеру. Если выставленное
значение этого атрибута меньше, чем RetryTimeBase, то при загрузке конфигурации
атрибуту RetryTimeMax присваивается значение RetryTimeBase.
S-Terra Client-M
20
Синтаксис
RetryTimeMax = ЦЕЛОЕ32
Значения
Целое число из диапазона 1..60
Значение по умолчанию
30.
Атрибут SessionTimeMax
Атрибут SessionTimeMax ограничивает время (в секундах) на каждую сессию IKE.
Синтаксис
SessionTimeMax = ЦЕЛОЕ32
Значения
Целое число из диапазона 10..300
Значение по умолчанию
60.
Атрибут InitiatorSessionsMax
Атрибут InitiatorSessionsMax устанавливает максимально допустимое количество
одновременно инициируемых IKE-сессий для всех партнёров.
Синтаксис
InitiatorSessionsMax = ЦЕЛОЕ32
Значение
число из диапазона 1..10000
Значение по умолчанию
30.
Атрибут ResponderSessionsMax
Атрибут ResponderSessionsMax определяет максимально допустимое количество
одновременных IKE-обменов, проводимых VPN-устройством с со всеми партнерами в
качестве ответчика. Если локальное устройство имеет указанное количество
незавершенных IKE-обменов в роли ответчика, то все входящие ISAKMP-пакеты,
требующие установления новых обменов, игнорируются (без оповещения партнера).
Синтаксис
ResponderSessionsMax = ЦЕЛОЕ32
Значения
Целое число из диапозона 1..10000
Значение по умолчанию
20.
Атрибут BlacklogSessionsMax
BlacklogSessionsMax устанавливает начальное число разрешенных одновременных
IKE обменов, инициируемых одним партнером1, только что попавшим в "черный
список". При каждом следующем неудачном завершении IKE обмена число
разрешенных одновременных IKE обменов для данного партнера снижается вдвое с
округлением в меньшую сторону, вплоть до значения, устанавливаемого параметром
BlacklogSessionsMin.
Примечание: как только партнер заносится в "черный список", для него текущее
значение разрешенных одновременно проводимых IKE обменов не только начинает
1В данном случае партнер идентифицируется по паре ip:port. Пока партнер не аутентифицирован
(т.е. с таким партнером на данный момент нет ни одного ISAKMP-соединения - SA), допустимое
количество IKE-обменов может снижаться в зависимости от того, насколько успешно завершаются
IKE-обмены с этим партнером.
S-Terra Client-M
21
уменьшаться в два раза после каждого неуспешного завершения обмена, но и
увеличиваться на единицу по истечении каждого интервала времени
BlacklogRelaxTime (описанного далее).
Синтаксис
BlacklogSessionsMax = ЦЕЛОЕ32
Значения
Целое число из диапазона 0..(232-1).
Если значение равно 0, то "черный список" не используется.
Если значение BlacklogSessionsMax больше или равно
ResponderSessionsMax, то атрибуту BlacklogSessionsMax
присваивается значение ResponderSessionsMax.
Значение по умолчанию
16.
Атрибут BlacklogSessionsMin
Атрибут BlacklogSessionsMin позволяет установить минимальное число разрешенных
одновременных IKE обменов, инициируемых неаутентифицированным партнером.
Синтаксис
BlacklogSessionsMin = ЦЕЛОЕ32
Значения
Целое число из диапазона 0..(232-1)
Если это значение равно, либо превышает BlacklogSessionsMax, то
число разрешенных одновременных IKE обменов, инициируемых
неаутентифицированным партнером, не снижается (т.е. ”черный
список“ отключен)2.
Если значение равно 0, то для партнера, поведение которого
привело к понижению числа разрешенных инициируемых им
одновременных IKE обменов до значения BlacklogSessionsMin,
игнорируется весь IKE-трафик, а все имеющиеся с ним
недостроенные IKE-сессии уничтожаются (ситуация “Access
denied”).
Значение по умолчанию
0.
Атрибут BlacklogSilentSessions
Атрибут BlacklogSilentSessions позволяет установить число активных обменов,
инициированных неаутентифицированным партнером, по достижении которого VPN-
устройство перестает информировать партнера о причине неуспешного завершения
инициированного им IKE-обмена.
Синтаксис
BlacklogSilentSessions = ЦЕЛОЕ32
Значения
Целое число из диапазона 0..(232-1)
Если это значение больше, чем BlacklogSessionsMax, то атрибуту
BlacklogSilentSessions присваивается значение BlacklogSessionsMax.
Если значение равно 0, то неаутентифицированный партнер никогда
не оповещается о причинах ошибки инициированного им обмена.
Значение по умолчанию
4.
2 При загрузке конфигурации с отключенным «черным списком» вся статистическая информация о
«плохих» партнерах сбрасывается. Если же «черный список» включен, то к уже имеющейся
накопленной статистике применяются новые параметры настроек «черного списка».
S-Terra Client-M
22
Атрибут BlacklogRelaxTime
Атрибут BlacklogRelaxTime устанавливает интервал времени (в секундах) релаксации
"черного списка".
За указанный период времени число разрешенных одновременных IKE обменов
для каждого партнера, находящегося в "черном списке", увеличивается на
единицу. По истечении следующего такого же интервала времени, текущие
значения разрешенных одновременно проводимых IKE обменов для каждого
партнера опять увеличивается на единицу и т.д. Этот интервал времени
отсчитывается с момента последней загрузки конфигурации.
Как только текущее значение разрешенных одновременно проводимых
партнером IKE обменов начинает превышать значение BlacklogSessionsMax,
такой партнер исключается из "черного списка".
Синтаксис
BlacklogRelaxTime = ЦЕЛОЕ32
Значения
Целое число из диапазона 0..(232-1).
0 - бесконечное время (партнер попадает в "черный список"
навсегда).
Значение по умолчанию
120
Примечание:
помимо механизма релаксации, партнер также может быть иключен
из "черного списка" в следующих случаях:
при перезапуске сервиса
при загрузке конфигурации с отключенным "черным
списком" (с атрибутом BlacklogSessionsMax = 0)
при инициации IKE обмена со стороны локального
VPN устройства с целью установления ISAKMP
(IPsec) соединения3
если партнеру удалось установить ISAKMP (IPsec)
соединение с локальным VPN устройством, и тем
самым партнер был успешно аутентифицирован.
Атрибут IKECFGDefaultAddress
Атрибут IKECFGDefaultAddress задает IP-адрес, который запрашивается у гейта по
IKECFG.
Синтаксис
IKECFGDefaultAddress = IP-адрес
Значения
IP-адрес.
Значение 0.0.0.0, означает, что клиент запрашивает произвольный
адрес из пула.
Значение по умолчанию
0.0.0.0
3 В данном случае считается, что локальное VPN устройство потенциально доверяет партнеру, с
которым оно хочет установить соединение, и информация, накопленная в "черном списке", для
такого партнера сбрасывается.
S-Terra Client-M
23
Атрибут IKECFGPreferDefaultAddress
Атрибут IKECFGPreferDefaultAddress задает режим использования IP-адреса,
указанного атрибутом IKECFGDefaultAddress. В случае, если IKECFGDefaultAddress
противоречит сетевой конфигурации (например, конфликтует с локальными
адресами), он не будет использоваться, вне зависимости от значения
IKECFGPreferDefaultAddress.
Синтаксис
IKECFGPreferDefaultAddress = TRUE | FALSE
Значения
TRUE - при старте vpnsvc использует IKECFGDefaultAddress в
запросе адреса по IKECFG (даже, если IKECFGDefaultAddress
нулевой).
При перезагрузке или изменении IPsec-конфигурации, когда
происходит удаление всех IKE SA, IKECFGDefaultAddress тоже
будет использован как начальный.
FALSE - отсылается последний IKECFG-адрес с использованием
которого построен IPsec SA.
Значение по умолчанию FALSE
Атрибут SALifetimeDelta
Атрибут SALifetimeDelta позволяет установить случайный разброс во времени жизни
IKE и IPsec SA. Этот атрибут может быть полезен в случае массового пересоздания
SA.
Синтаксис
SALifetimeDelta = ЦЕЛОЕ32
Значения
Целое число из диапазона 0..50
Значение - максимальный процент, на который может быть
уменьшено время действия SA (LifetimeSeconds). Реальное
значение определяется случайным образом от 0 до этого
максимума.
Значение по умолчанию
0 - отключает механизм случайного изменения времени
жизни IKE SA и IPsec SA.
Примечание
Для респондера значение SALifetimeDelta будет использовано
только при условии, если инициатор предлагает значение большее
или равное локальному параметру LifetimeSeconds.
Если локальное значение IKETransform.LifetimeSeconds равно 0, то
для данного правила SALifetimeDelta не используется.
Атрибут FragmentSize
Атрибут FragmentSize управляет функциональностью фрагментирования IKE-пакетов.
Этот атрибут рекомендуется использовать в случае массового пересоздания SA.
Синтаксис
FragmentSize = ЦЕЛОЕ32
Значения
Целое число из диапазона 0..65535
Значение - максимальный размер результирующего IP-пакета4 в
байтах.
4 Следует учитывать, что операционная система сама устанавливает длину ip-заголовка, что
может приводить к фактическому уменьшению длины ip-пакета с IKE-фрагментом на величину до
44 байт (максимально допустимый размер ip-заголовка - 64 байта, наиболее часто использеумый
- 20 байт).
S-Terra Client-M
24
Значение 0 отключает функциональность фрагментирования IKE-
пакетов. Партнёр о поддержке фрагментирования IKE-пакетов не
оповещается, отсылаемые IKE-пакеты не фрагментируются,
принимаемые фрагменты не собираются.
Ненулевое заданное значение может корректироваться в большую
сторону таким образом, чтобы максимально возможный ISAKMP-
пакет длиной 64Kb мог быть разбит на 255 фрагментов5.
Значение по умолчанию
576.
1.5.1. Обработка пакетов - ретрансмиссии
1.
Используемый механизм IKE-ретрансмиссий находится в общей концепции,
согласно которой инициатор, исходя из наличия собственных ресурсов,
проявляет настойчивость и добивается чего-то от ответчика, а ответчик, во
первых, не доверяет инициатору насколько это возможно, во-вторых, по-
максимуму бережет собственные ресурсы.
Инициатор, в большинстве случаев, являясь активной стороной, посылает
очередной пакет IKE-обмена и затем перепосылает его (в соответствии с
настройками ретрансмиссий - атрибуты SendRetries, RetryTimeBase и
RetryTimeMax) до тех пор, пока не получит ответный пакет от ответчика.
Таким образом, инициатор выполняет работу за двоих:
если исходящий от инициатора пакет не дошел до ответчика, то ответчик
его не обработает и, соответственно, никак не ответит инициатору. Но
исходящий пакет инициатором может быть перепослан (возможно, с n-
ой попытки), ответчик его получит, обработает и отошлёт ответ
если же проблема возникла на обратном пути (т.е. пакет от ответчика
потерялся на пути к инициатору), то для инициатора эта ситуация
детектируется точно так же, как и первая - то есть инициатор ответного
пакета ждал, но за отведенный timeout так и не дождался. Тогда
инициатор перепосылает свой последний исходящий пакет, ответчик
снова его получает, распознает его как совпадающий с последним
пакетом от инициатора, т.е. ретрансмиссию, и в ответ перепосылает
свой последний пакет.
2.
События для перепосылки:
для стороны, выполняющей активную роль в ретрансмиссиях, событием
для перепосылки своего последнего пакета является таймер и отсутствие
ответа от партнера
для пассивной стороны событием для перепосылки своего последнего
пакета является получение ретрансмиссии от партнера.
3.
В сценариях IKE, в которых ответчик обрабатывает последний пакет (Aggressive
Mode и Quick Mode без поддержки Commit Bit), ответчик становится активной
стороной при ожидании последнего пакета обмена. В этих случаях инициатор
уже не может выполнять активную роль, так как он в любом случае по сценарию
не получает ответный пакет.
5 Это означает, что минимальная длина UDP-пакета с IKE-фрагментом не может быть менее 304
байт.
S-Terra Client-M
25
1.6. Структура SNMPPollSettings
Структура задает настройки для выдачи информации по запросу SNMP-менеджера. В
конфигурации должна быть только одна структура данного типа. Этой структуре имя
не присваивается.
Имя структуры
SNMPPollSettings
Атрибуты
LocalIPAddress
Port
ReadCommunity
SysLocation
SysContact
Атрибут LocalIPAddress
Атрибут LocalIPAddress задаёт список локальных IPv4-адресов, на который можно
получать запросы от SNMP-менеджера. Указание IP-адреса 0.0.0.0 эквивалентно
указанию константы ANY.
Синтаксис
LocalIPAddress = IP | ANY
Значения
IP - список локальных IP-адресов
ANY - все локальные IP-адреса
Значение о умолчанию ANY
Атрибут Port
Атрибут Port задаёт порт, на который можно получать SNMP-запросы.
Синтаксис
Port = ЦЕЛОЕ32
Значение
целое число из диапазона 1..65535
Значение по умолчанию
161.
Атрибут ReadCommunity
Атрибут ReadCommunity играет роль пароля при аутентификации сообщений SNMP и
разрешает SNMP-менеджеру чтение статистики из базы управления SNMP-агента.
Синтаксис
ReadCommunity = СТРОКА
Значение
произвольный формат
Значение по умолчанию не существует, атрибут обязательный.
S-Terra Client-M
26
Атрибут SysLocation
Атрибут SysLocation содержит информацию о физическом расположении SNMP-
агента.
Синтаксис
SysLocation = СТРОКА
Значение
произвольный формат, например "Building 3/Room 214"
Значение по умолчанию пустая строка.
Атрибут SysContact
Атрибут SysContact содержит информацию о контактном лице, ответственном за
работу SNMP-агента.
Синтаксис
SysContact = СТРОКА
Значение
произвольный формат, например e-mail, телефон и т.д.
Значение по умолчанию пустая строка.
S-Terra Client-M
27
1.7. Структура SNMPTrapSettings
Структура задает настройки для выдачи агентом сообщений менеджеру о возникшем
прерывании в виде SNMP-трапов. В конфигурации должна быть только одна структура
данного типа. Этой структуре имя не присваивается. При отсутствии этой структуры
трап-сообщения не высылаются.
Имя структуры
SNMPTrapSettings
Атрибуты
Receivers
Атрибут Receivers
Атрибут Receivers задаёт список получателей SNMP-трапов и дополнительные
настройки.
Синтаксис
Receivers* = TrapReceiver
Значение по умолчанию не существует, атрибут обязательный.
S-Terra Client-M
28
1.8. Структура TrapReceiver
Структура описывает одного получателя SNMP-трапов и дополнительные настройки
для трапов, отсылаемых на него.
Имя структуры
TrapReceiver
Атрибуты
IPAddress
Port
Community
Version
LocalIPAddress
Атрибут IPAddress
Атрибут IPAddress описывает IP-адрес получателя SNMP-трапов.
Синтаксис
IPAddress = IP
Значение
IP-адрес
Значение по умолчанию не существует, атрибут обязательный.
Атрибут Port
Атрибут Port задает UDP-порт, на который SNMP-менеджеру будут высылаться трап-
сообщения.
Синтаксис
Port = ЦЕЛОЕ32
Значение
целое число из диапазона 1..65535.
Значение по умолчанию
162.
Атрибут Community
Атрибут Community играет роль идентификатора отправителя трап-сообщения.
Синтаксис
Community = СТРОКА
Значение
произвольный формат
Значение по умолчанию не существует, атрибут обязательный.
S-Terra Client-M
29
Атрибут Version
Атрибут Version указывает версию SNMP, в которой формируются трап-сообщения.
Синтаксис
Version = V1 | V2C
Значение
V1 - SNMP версии 1
V2C - SNMP версии 2c
Значение по умолчанию V1.
Атрибут LocalIPAddress
Атрибут LocalIPAddress задает IP-адрес, с которого будут отправляться трап-
сообщения. Можно вместо IP-адреса указать имя сетевого интерфейса.
Синтаксис
LocalIPAddress = IP | LogicalName
Значение
LogicalName - имя сетевого интерфейса, должно совпадать с одним
из имен LogicalName в структуре NetworkInterface. Если
указанному LogicalName соответствует несколько сетевых
интерфейсов или адресов, то будет использован один адрес6
IP-адрес интерфейса. Если указано значение 0.0.0.0, адрес будет
выбирать ОС в зависимости от адреса назначения.
Значение по умолчанию
0.0.0.0.
6 Первый адрес первого подходящего интерфейса в соответствии с порядком выдачи интерфейсов
и адресов библиотекой ni.
S-Terra Client-M
30
1.9. Структура RoutingTable
Структура RoutingTable для S-Terra Client-M не поддерживается.
Структура RoutingTable описывает маршруты, которые добавляются в системную
таблицу маршрутизации. Если при добавлении маршрута в системную таблицу
возникает ошибка, это не прерывает загрузку LSP. Соответствующее предупреждение
передается через систему протоколирования.
При отгрузке конфигурации маршруты из системной таблицы маршрутизации будут
удалены.
Предполагается, что пользователь не создает и не удаляет маршруты c теми же
адресами назначения (Destination), что указаны в LSP.
Если при добавлении маршрута в системную таблицу возникает ошибка, тем не
менее, загрузка LSP продолжается, а соответствующее предупреждение передается
через систему протоколирования.
В конфигурации допускается только один экземпляр этой структуры. Этой структуре не
может быть присвоено имя.
Имя структуры
RoutingTable
Атрибуты
Routes
Атрибут Routes
Атрибут Routes содержит список записей для добавления в таблицу маршрутизации.
Синтаксис
Routes* = Route
Значение по умолчанию не существует, атрибут обязательный.
S-Terra Client-M
31
1.10. Структура Route
Структура Route описывает одну запись (маршрут) в таблице маршрутизации.
Имя структуры
Route
Атрибуты
Destination
Gateway
NetworkInterface
Атрибут Destination
Атрибут Destination задает адрес назначения (получателя) пакета.
Синтаксис
Destination = IP | IP/ЦЕЛОЕ32
Значение
IP - адрес
IP/ЦЕЛОЕ32 - IP-адрес с маской подсети
Для указания маршрута, который будет использоваться по
умолчанию, IP-адрес и маска подсети должны иметь значение
0.0.0.0/ 0.
Маршрут по умолчанию - маршрут, по которому будет отправлен пакет, если IP-адрес
назначения, указанный в заголовке пакета, не совпадает ни с одним адресом
назначения в таблице маршрутизации.
Значение по умолчанию отсутствует, атрибут обязательный.
Атрибут Gateway
Атрибут Gateway задает IP-адрес устройства, на который нужно передать пакет для
продвижения его к получателю пакета. Атрибут Gateway должен отсутствовать при
наличии атрибута NetworkInterface.
Синтаксис
Gateway = IP
Значение
IP -адрес
Значение по умолчанию используется значение из атрибута NetworkInterface.
Атрибут NetworkInterface
Атрибут NetworkInterface указывает имя выходного интерфейса, на который нужно
передать пакет для продвижения его к получателю пакета. Атрибут NetworkInterface
должен отсутствовать при наличии атрибута Gateway.
Синтаксис
NetworkInterface = СТРОКА
Значение
имя интерфейса
Значение по умолчанию
используется значение из атрибута Gateway.
S-Terra Client-M
32
1.11. Структура IPsecAction
Структура IPsecAction задает правило создания контекста соединения для протоколов
семейства IPsec. Этой структуре может быть присвоено имя.
Имя структуры
IPsecAction
Атрибуты
TunnelingParameters
ShuffleTunnelEntries
CryptoContextsPerIPSecSA
GroupID
ContainedProposals
IKERule
NoPathMTUDiscovery
MTU
NoSmoothRekeying
InputFilter
OutputFilter
PersistentConnection
Атрибут TunnelingParameters
Атрибут TunnelingParameters описывает параметры внешнего IP-заголовка пакета,
который добавляется в туннельном режиме IPsec. Если в TunnelingParameters указано
более одного элемента, то элементы используются как альтернативные партнеры.
Если не удалось установить IPsec-туннель с партнером, то производиться попытка
установить туннель со следующим партнером в списке, и так далее до окончания
списка.
Синтаксис
TunnelingParameters* = TunnelEntry
Значение по умолчанию
используется транспортный режим.
Предупреждение:
если между партнерами обнаружен NAT, то создавать
соединение в транспортном режиме нельзя.
Атрибут ShuffleTunnelEntries
Атрибут ShuffleTunnelEntries задает порядок применения структур TunnelEntry в
атрибуте TunnelingParameters. Атрибут ShuffleTunnelEntries игнорируется, если
атрибут TunnelingParameters не задан.
Синтаксис
ShuffleTunnelEntries = TRUE | FALSE
Значения
TRUE - при загрузке конфигурации туннели в списке
TunnelingParameters перемешиваются случайным образом
FALSE - при загрузке конфигурации туннели в списке
TunnelingParameters применяются в порядке перечисления
Значение по умолчанию FALSE
S-Terra Client-M
33
Атрибут CryptoContextsPerIPSecSA
Атрибут CryptoContextsPerIPSecSA задает количество открываемых
криптографических контекстов на один IPsec SA, созданный по этому правилу
IPsecAction. Если данный атрибут не указан в правиле, то количество контекстов
задается параметром DefaultCryptoContextsPerIPSecSA из файла agent.ini. Наличие
нескольких криптографических контекстов позволяет распараллелить обработку
пакетов одним IPsec SA.
Синтаксис
CryptoContextsPerIPSecSA = ЦЕЛОЕ32
Значения
Целое число из диапазона 1..128.
Значение по умолчанию
значение берется из файла agent.ini.
Атрибут IKERule
Атрибут IKERule является ссылкой на IKE правило, под защитой которого создается
IPsec SA.
Синтаксис
IKERule = IKERule
Значение по умолчанию не существует, атрибут обязательный.
Атрибут GroupID
Атрибут GroupID задает параметры получения ключевого материала. Используется
алгоритм Диффи-Хеллмана, либо VKO GOST R 34.10-2001, либо VKO GOST R 34.10-
2012. Параметры задаются в виде списка. Если список не пуст и первый элемент
списка не NO_PFS, то для инициатора соединения ключевой материал всегда
задаётся согласно первому компоненту списка. Для ответчика присланное
предложение инициатора сравнивается последовательно со всеми элементами своего
списка.
Синтаксис
GroupID = NO_PFS, VKO_1B, MODP_768, MODP_1024, MODP_1536
Значения
NO_PFS - использование PFS
для инициатора соединения:
если значение NO_PFS стоит первым в списке, то PFS не
используется,
если значение NO_PFS не первое в списке, то PFS
используется.
Для ответчика в обоих случаях допускается отсутствие PFS.
VKO_1B - используется алгоритм VKO GOST R 34.10-2001
VKO2_1B - используется алгоритм VKO GOST R 34.10-2012-256
MODP_768 - длина ключа 768 бит - группа 1
MODP_1024 - длина ключа 1024 бита - группа 2
MODP_1536 - длина ключа 1536 бит - группа 5.
Значение по умолчанию ключевой материал заимствуется из первой фазы IKE.
S-Terra Client-M
34
Атрибут ContainedProposals
Атрибут ContainedProposals задает варианты совместного применения IPsec-
протоколов (AH и ESP). Число вариантов не ограничено. Варианты задаются с
использованием структур AHProposal и ESPProposal. Структуры AHProposal и
ESPProposal могут группироваться, позволяя обрабатывать трафик комбинацией
протоколов AH и ESP.
Атрибут ContainedProposals содержит список единичных структур AHProposal и
ESPProposal или их пар в порядке убывания приоритета.
Синтаксис
ContainedProposals *= Proposal
Proposal *= (AHProposal [,ESPProposal]) | ESPProposal
Число элементов списка неограничено. Все элементы списка должны быть
различными.
Один элемент списка содержит до двух преобразований с различными протоколами.
Если элемент списка содержит AHProposal и ESPProposal, то они должны следовать в
указанном порядке.
Инициатор соединения посылает партнеру все варианты параметров защиты
соединения, указанные в атрибуте ContainedProposals, с целью их согласования во
время второй фазы IKE -сессии.
Ответная сторона присланные предложения инициатора соединения
последовательно сравнивает с каждым элементом своего списка предложений и
выбирает первое совпавшее. При переборе более приоритетным является список на
стороне ответчика.
Параметры преобразований и комбинация протоколов AH и ESP определяют качество
защиты соединения.
Запись (ah1, esp1),(esp2),(ah3) означает, что рассматриваются варианты
контекстов: либо связка (ah1, esp1), либо esp2, либо ah3.
Значение по умолчанию
не существует, атрибут обязательный.
Пример
ContainedProposals *=
(IPsec_ah_md5, IPsec_esp_des3),(IPsec_ah_md5, IPsec_esp_idea)
(* (AH(MD5) и ESP(DES3) или AH(MD5) и ESP(IDEA) *)
ContainedProposals *=
(IPsec_ah_md5, IPsec_esp_des3),(IPsec_ah_md5)
(* (AH(MD5) и ESP(DES3) или AH(MD5) *)
ESPProposal IPsec_esp_idea(
Transform *= ESPTransform(
CipherAlg = "IDEA-CBC"
)
)
AHProposal IPsec_ah_md5(
Transform *= AHTransform(
IntegrityAlg* = "MD5-H96-HMAC"
)
)
ESPProposal IPsec_esp_des3(
Transform *= ESPTransform(
CipherAlg = "DES3-K168-CBC"
))
S-Terra Client-M
35
Атрибут NoSmoothRekeying
Атрибут NoSmoothRekeying задает режим заблаговременной смены ключевого
материала.
Синтаксис
NoSmoothRekeying = TRUE | FALSE
Значения
TRUE - заблаговременная смена ключевого материала (rekeying) не
проводится. При отсутствии подходящего IPsec соединения, новый
IPsec SA создаётся только по запросу из ядра - при наличии
исходящего IP-пакета, либо по инициативе партнера. В результате
во время создания нового IPsec SA IP-трафик приостанавливается,
а при интенсивном трафике возможна потеря пакетов.
FALSE - заблаговременно, незадолго до окончания действия IPsec
соединения, на его основе (с теми же параметрами) проводится IKE-
сессия (Quick Mode) по созданию нового IPsec SA (rekeying).
Rekeying не проводится, если за время существования старого SA
под его защитой не было никакого трафика.7
Значение по умолчанию FALSE
NoPathMTUDiscovery
Этот атрибут отключает алгоритм "Path MTU Discovery" (выявление максимального
размера блока передачи данных, проходящего на всем пути от отправителя к
получателю без фрагментации) для IPsec SA, создаваемых по данному правилу.
Синтаксис:
NoPathMTUDiscovery = TRUE | FALSE
Значения:
FALSE - производится обработка ICMP-сообщений типа destination
unreachable/fragmentation needed, приходящих в ответ на IPsec-
пакеты. На основе этих сообщений вычисляется эффективное
значение MTU трассы (максимальный размер пакета, проходящего
по всему каналу без фрагментации).
TRUE - ICMP-сообщения не обрабатываются, значение MTU
вычисляется только из локальной конфигурации.
Значение по умолчанию FALSE
Атрибут MTU
Этот атрибут задает значение MTU для IPsec SA, создаваемых по данному правилу.
Значение MTU используется только для исходящих пакетов и для последнего SA из
примененных к пакету (в случае вложенного IPsec, значение для внутреннего SA
игнорируется).
Если NoPathMTUDiscovery=FALSE, то
указанное IPsecAction.MTU может быть скорректировано в меньшую сторону при
вычислении MTU трассы;
значение IPSecAction.MTU должно быть больше 670.
7Для проведения rekeying-а необходимо, чтобы время жизни обновляемого соединения было
существенно больше времени, которое отводится на проведение IKE-сессии.
S-Terra Client-M
36
Синтаксис:
MTU = ЦЕЛОЕ32
Значения
Целое число из диапазона 1..65535
Значение интерпретируется следующим образом:
если пакет подвергается повторной маршутизации
(TunnelEntry.ReRoute = TRUE или пакет отправляется с IKECFG-
интерфейса):
если DF-бит в пакете выставлен, то значение MTU
интерфейса не учитывается, а значение
IPsecAction.MTU рассматривается как значение MTU
интерфейса
если DF-бит сброшен - IPsecAction.MTU не используется
если пакет отправляется без повторной маршрутизации, то
выбирается минимальное из значений - MTU интерфейса и MTU в
IPsecAction.
Значение по умолчанию
0 - MTU определяется автоматически
Атрибут InputFilter
Атрибут InputFilter задает дополнительные правила фильтрации, присоединяемые к
IPsec SA. InputFilter применяется к входящим пакетам после декапсуляции.
Если IPsecAction строит более одного SA для каждого направления, фильтрация все
равно производится один раз. То есть, в комбинации ESP+AH правила фильтрации
будут применены к ESP SA.
В случае вложенного IPsec, когда к пакету применяются SA, создаваемые по разным
IPsecAction, пакет пройдет все InputFilter от каждого IPsecAction.
Синтаксис
InputFilter = FilterChain
Значение по умолчанию дополнительная фильтрация входящих пакетов не
производится
Атрибут OutputFilter
Атрибут OutputFilter задает дополнительные правила фильтрации, присоединяемые к
IPsec SA. OutputFilter применяется к исходящим пакетам до инкапсуляции.
Если IPsecAction строит более одного SA для каждого направления, фильтрация все
равно производится один раз. То есть, в комбинации ESP+AH правила фильтрации
будут применены к ESP SA.
В случае вложенного IPsec, когда к пакету применяются SA, создаваемые по разным
IPsecAction, пакет пройдет все OutputFilter от каждого IPsecAction.
Синтаксис
OutputFilter = FilterChain
Значение по умолчанию дополнительная фильтрация исходящих пакетов не
производится
Атрибут PersistentConnection
Атрибут PersistentConnection задает построение IKE SA и IPsec SA сразу после
загрузки LSP. Устанавливать этот атрибут следует в случае работы Клиента через
IKECFG-интерфейс. В конфигурации допускается только один экземпляр IPsecAction с
S-Terra Client-M
37
PersistentConnection=TRUE. Для ОС Android атрибут PersistentConnection всегда
должен быть TRUE.
Синтаксис
InputFilter = TRUE | FALSE
Значения
TRUE - сразу после загрузки LSP происходит попытка построить IKE
и IPsec SA, используя данную структуру IPsecAction. IPsec SA
строятся по каждому из фильтров, к которым IPsecAction привязана.
Если в фильтре есть несколько диапазонов адресов, SA строится
только для первого.
Если ни одного IPsec SA не построилось, попытки построить SA
повторяются сначала (см. также PersistentConnectionRetryDelay).
Если включен автоматический режим смены ключей
(NoSmoothRekeying=FALSE), процесс обновления SA не
прерывается при отсутствии трафика.
В фильтрах, к которым привязан IPsecAction с выставленным
PersistentConnection, не допускается указание портов, протоколов и
SourceIP.
FALSE - запрещает получение адресов по IKECFG по данному
правилу.
Значение по умолчанию FALSE
S-Terra Client-M
38
1.12. Структура TunnelEntry
Структура TunnelEntry описывает параметры внешнего IP-заголовка пакета при
использовании туннельного режима IPsec.
Имя структуры
TunnelEntry
Атрибуты
PeerIPAddress
LocalIPAddress
DFHandling
ReRoute
Assemble
Атрибут PeerIPAddress
Атрибут PeerIPAddress описывает туннельный адрес. Этот адрес используется для
двух целей - адрес получателя во внешнем IP-заголовке и адрес IKE-партнера, если
последний не задан явно.
Cинтаксис
PeerIPAddress = IP
Значение по умолчанию
если туннельный адрес используется как адрес получателя во внешнем IP
заголовке, то
для исходящего пакета берется адрес IKE партнера
если туннельный адрес используется как адрес IKE партнера:
для исходящего пакета берется адрес из IP пакетов, вызвавших создание
соединения
для входящего пакета - принимается любой адрес
Атрибут LocalIPAddress
Атрибут LocalIPAddress описывает туннельный адрес локального VPN-устройства.
Синтаксис
LocalIPAddress = IP
Значение по умолчанию
для исходящего пакета - любой из адресов сетевого
интерфейса, с которого отправляется пакет.
Атрибут DFHandling
Атрибут DFHandling задает алгоритм формирования DF ( Don't Fragment) бита
внешнего IP-заголовка для туннельного режима IPsec.
Синтаксис
DFHandling = COPY | SET | СLEAR
Значения
COPY - копировать DF бит из внутреннего заголовка во внешний
заголовок
S-Terra Client-M
39
SET - всегда устанавливать DF бит внешнего заголовка в 1
CLEAR - всегда сбрасывать DF бит внешнего заголовка в 0.
Значение по умолчанию
COPY.
Атрибут ReRoute
Атрибут ReRoute указывает, что пакет будет подвергаться повторной маршрутизации.
При использовании повторной маршрутизации может происходить повторная
обработка пакета IPsec-драйвером, LSP должна создаваться с учетом этого. То есть,
чтобы IPsec-пакеты с локального адреса пропускались при втором проходе. Указывать
ReRoute имеет смысл для SA, заменяющих адрес назначения. Если по ходу обработки
пакета адрес назначения не изменился, флаг ReRoute игнорируется.
Синтаксис
ReRoute = TRUE | FALSE
Значения
TRUE - исходящий пакет после цикла обработки не отправляется в
драйвер сетевого интерфейса, а направляется в IP-драйвер для
повторной маршрутизации. Такой пакет может попасть на повторную
обработку IPsec драйвером, так что правила фильтрации должны
учитывать и пропускать такие пакеты.
FALSE - указывает, что пакет не будет подвергаться повторной
маршрутизации.
Значение по умолчанию
FALSE
Атрибут Assemble
Атрибут Assemble указывает, что пакет будет собран из IP-фрагментов перед
заворачиванием в IPsec. В транспортном режиме IPsec сборка пакетов перед
инкапсуляцией производится всегда.
Синтаксис
Assemble = TRUE | FALSE
Значения
TRUE - означает, что пакет будет собран из IP-фрагментов перед
заворачиванием в IPsec. Рекомендуеся устанавливать при работе
по защищенному соединению с предыдущими версиями Продукта.
FALSE - указывает, что пакет не будет подвергаться сборке.
Значение по умолчанию
FALSE
Пример структуры IPsecAction
IPsecAction tunnel_ipsec_des_md5_action(
TunnelingParameters *= TunnelEntry(
PeerIPAddress = 192.168.2.1
DFHandling = CLEAR
)
IKERule = ike_r
GroupID = MODP_768
ContainedProposals *= (ipsec_ah_md5, ipsec_esp_des),
(ipsec_esp_des_md5)
)
ESPProposal ipsec_esp_des(
Transform *= ESPTransform(
S-Terra Client-M
40
CipherAlg = "DES-CBC"
)
)
AHProposal ipsec_ah_md5(
Transform *= AHTransform(
IntegrityAlg = "MD5-H96-HMAC"
)
)
ESPProposal ipsec_esp_des_md5(
Transform *= ESPTransform(
CipherAlg = "DES-CBC"
IntegrityAlg = "MD5-H96-HMAC"
)
)
S-Terra Client-M
41
1.13. Структуры AHProposal и ESPProposal
Структура AHProposal задает список криптографических преобразований (transforms)
протокола AH в порядке убывания приоритета, которые допускаются для обработки
трафика. Трафик - количество килобайт данных, обработанных данным контекстом.
Структура AHProposal для S-Terra Client-M не поддерживается.
Структура ESPProposal определяет список преобразований (transforms) протокола ESP
в порядке убывания приоритета, которые допускаются для обработки
специфицированного трафика.
Имя структуры
AHProposal
Атрибуты
Transform
Имя структуры
ESPProposal
Атрибуты
Transform
Атрибут Transform
Атрибут Transform задает список возможных групп параметров протокола AH (для
структуры AHProposal) или ESP (для структуры ESPProposal), необходимых для
создания SA, расположенных в порядке убывания их приоритета.
Синтаксис
Transform *= AHTransform
# для структуры AHProposal
Transform *= ESPTransform
# для структуры ESPProposal
Должен присутствовать хотя бы один трансформ.
Значение по умолчанию не существует, атрибут обязательный.
S-Terra Client-M
42
1.14. Структура AHTransform
Структура AHTransform задает параметры контекста (SA) для протокола AH.
Неявные ограничения на количество обработанного трафика в пакетах, в байтах или
на количество ошибок при проверке целостности пакетов могут содержаться в
реализации конкретных криптографических алгоритмов.
Рекомендуется указывать такое время SA жизни в секундах, что бы в основном
удаление IPsec SA происходило по времени, а ограничение на объем трафика
выбирать как дополнительную меру.
Имя
AHTransform
Атрибуты
LifetimeSeconds
LifetimeKilobytes
IntegrityAlg
Атрибут LifetimeSeconds
Атрибут LifetimeSeconds задает максимальное время существования контекста (SA)
АН (в секундах).8
Синтаксис
LifetimeSeconds = ЦЕЛОЕ32
Значение
число из диапазона 0..232-1.
Значение по умолчанию
28800 (8 часов).
Атрибут LifetimeKilobytes
Атрибут LifetimeKilobytes задает максимальное ограничение по трафику на действие
контекста в килобайтах. Трафик - количество килобайт данных, обработанных данным
контекстом.9
Синтаксис
LifetimеKilobytes = ЦЕЛОЕ32
Значение
число из диапазона 0..232-1.
Значение по умолчанию нет ограничений на действие SA. (Замечание: количество
IPsec пакетов, обработанных по одному IPsec SA, всегда ограничивается
максимальным значением sequence number - 232-1 пакетов. При превышении
максимального значения sequence number будет запрошена смена ключей, как это
делается в случае превышения ограничения в байтах.)
8 В случае использования связок (AH+ESP) в качестве элементов списка ContainedProposals
структуры IPsecAction, соответствующие значения в AH- и ESP- трансформах уравниваются в
меньшую сторону.
9 В случае использования связок (AH+ESP) в качестве элементов списка ContainedProposals
структуры IPsecAction, соответствующие значения в AH- и ESP- трансформах уравниваются в
меньшую сторону.
S-Terra Client-M
43
Примечание
Если в атрибуте IntegrityAlg задается алгоритм G2814789CPRO1-K256-MAC-255, то в
этом случае максимальное допустимое значение LifetimeKilobytes - 4032 Кб.
При превышении указанного значения, в журнал протоколирования будет выдано
сообщение, что в созданном IPsec SA ограничение по трафику не соответствует
допустимому ограничению для используемого криптографического алгоритма:
"SA traffic limit exceeds limitations imposed by the cryptograghic
algorithm".
Атрибут IntegrityAlg
Атрибут IntegrityAlg задает алгоритм проверки целостности пакета в рамках
создаваемого контекста.
Если же существует необходимость задать несколько алгоритмов (их комбинацию)
проверки целостности, то используйте альтернативный подход: в атрибуте Transform
структуры AHProposal укажите список структур AHTransform, а в каждой структуре
AHTransform задайте только один алгоритм проверки целостности.
Синтаксис
IntegrityAlg = "MD5-H96-KPDK"|"MD5-H96-HMAC"|"SHA1-H96-
HMAC"|"GR341194CPRO1-H96-HMAC-254"|"G2814789CPRO1-K256-
MAC-255"
Значение
Возможные значения:
"MD5-H96-KPDK" - Keyed MD5
"MD5-H96-HMAC" - HMAC MD5 (96 бит)
"SHA1-H96-HMAC" - HMAC SHA-1 (96 бит)
"GR341194CPRO1-H96-HMAC-254" - реализация ГОСТ Р 34.11-94
(96 бит)
"G2814789CPRO1-K256-MAC-255" - реализация ГОСТ 28147-89 (в
режиме выработки имитовставки).
Значение по умолчанию не существует, атрибут обязательный.
S-Terra Client-M
44
1.15. Структура ESPTransform
Структура ESPTransform задает параметры контекста (SA) для протокола ESP.
Неявные ограничения на количество обработанного трафика в пакетах, в байтах или
на количество ошибок при проверке целостности пакетов могут содержаться в
реализации конкретных криптографических алгоритмов.
Рекомендуется указывать такое время SA жизни в секундах, что бы в основном
удаление IPsec SA происходило по времени, а ограничение на объем трафика
выбирать как дополнительную меру.
Имя
ESPTransform
Атрибуты
LifetimeSeconds
LifetimeKilobytes
CipherAlg
IntegrityAlg
Атрибут LifetimeSeconds
Атрибут LifetimeSeconds задает максимальное время существования контекста в
секундах.10
Синтаксис
LifetimeSeconds = ЦЕЛОЕ32
Значение
Целое число из диапазона 1..232-1.
Значение по умолчанию
28800 (8 часов).
Атрибут LifetimeKilobytes
Атрибут LifetimeKilobytes задает максимальное ограничение по трафику на действие
контекста в килобайтах. Трафик - количество килобайт данных, обработанных данным
контекстом.11
Синтаксис
LifetimeKilobytes = ЦЕЛОЕ32
Значение
Целое число из диапазона 1..232-1.
Значение по умолчанию нет ограничений на действие SA. (Замечание: количество
IPsec пакетов, обработанных по одному IPsec SA, всегда ограничивается
максимальным значением sequence number - 232-1 пакетов. При превышении
10 В случае использования связок (AH+ESP) в качестве элементов списка ContainedProposals
структуры IPsecAction, соответствующие значения в AH- и ESP- трансформах уравниваются в
меньшую сторону
11 В случае использования связок (AH+ESP) в качестве элементов списка ContainedProposals
структуры IPsecAction, соответствующие значения в AH- и ESP- трансформах уравниваются в
меньшую сторону
S-Terra Client-M
45
максимального значения sequence number будет запрошена смена ключей, как это
делается в случае превышения ограничения в байтах.)
Примечание
Если используются алгоритмы G2814789CPRO1-K256-CBC-254, G2814789CPRO1-
K256-MAC-65535 (атрибуты CipherAlg, IntegrityAlg), то в этом случае максимальное
допустимое значение LifetimeKilobytes - 4032 Кб.
При превышении указанного значения, в журнал протоколирования будет выдано
сообщение, что в созданном IPsec SA ограничение по трафику не соответствует
допустимому ограничению для используемого криптографического алгоритма:
"SA traffic limit exceeds limitations imposed by the cryptograghic
algorithm".
Атрибут CipherAlg
Атрибут CipherAlg задает алгоритм шифрования трафика в рамках создаваемого
контекста.
Если же существует необходимость задать несколько алгоритмов шифрования, то
используйте альтернативный подход: в атрибуте Transform структуры ESPProposal
укажите список структур ESPTransform, а в каждой структуре ESPTransform задайте
только один алгоритм шифрования.
Синтаксис
CipherAlg = "NULL"|"DES-CBC_IV64"|"DES-CBC_IV32"|"DES-
CBC"|"AES-K128-CBC"|"AES-K192-CBC"|"AES-K256-
CBC"|"G2814789CPRO1-K256-CBC-254"|”G2814789CPRO1-K288-
CNTMAC-253”
Значение
Возможные значения:
"NULL" - NULL ( данные не шифруются )
"DES-CBC_IV64" - DES в режиме CBC с явным IV длиной 64 бита
"DES-CBC_IV32" - DES в режиме CBC с явным IV длиной 32 бита
"DES-CBC" - DES в режиме CBC
"DES3-K168-CBC" - DES3 в режиме CBC
"IDEA-CBC" - IDEA в режиме CBC
"AES-K128-CBC" - AES в режиме CBC с длиной ключа 128
"AES-K192-CBC" - AES в режиме CBC с длиной ключа 192
"AES-K256-CBC" - AES в режиме CBC с длиной ключа 256
"G2814789CPRO1-K256-CBC-254" - реализация ГОСТ 28147-89 в
режиме CBC
"G2814789CPRO1-K288-CNTMAC-253" - реализация ГОСТ 28147-89
в комбинированном режиме (гаммирование и вычисление
имитовставки) в соответствии со спецификацией ESP_GOST-4M-
IMIT («Техническая спецификация по использованию ГОСТ 28147-89
при шифровании вложений в протоколе IPSEC ESP»).
Значение по умолчанию не существует, атрибут обязательный.
S-Terra Client-M
46
Атрибут IntegrityAlg
Атрибут IntegrityAlg задает алгоритм проверки целостности пакета в рамках
создаваемого контекста.
Если же существует необходимость задать несколько алгоритмов проверки
целостности (их комбинацию), то используйте альтернативный подход: в атрибуте
Transform структуры ESPProposal укажите список структур ESPTransform, а в каждой
структуре ESPTransform задайте только один алгоритм проверки целостности пакета.
Если атрибут CipherAlg имеет значение "NULL", то атрибут IntegrityAlg нужно указывать
обязательно.
Синтаксис
IntegrityAlg = "MD5-H96-KPDK"|"MD5-H96-HMAC"|"SHA1-H96-
HMAC"|"GR341194CPRO1-H96-HMAC-65534"|"G2814789CPRO1-
K256-MAC-65535"
Значение
Возможные значения:
"MD5-H96-KPDK" - Keyed MD5
"MD5-H96-HMAC" - HMAC MD5 (96 бит)
"SHA1-H96-HMAC" - HMAC SHA-1 (96 бит)
"GR341194CPRO1-H96-HMAC-65534" - реализация ГОСТ Р 34.11-94
(96 бит)
"G2814789CPRO1-K256-MAC-65535" - реализация ГОСТ 28147-89 (в
режиме выработки имитовставки).
Значение по умолчанию
если в атрибуте IntegrityAlg алгоритм не указан, а в
атрибуте CipherAlg алгоритм указан, то проверка
целостности пакета не производится.
Пример структуры ESPProposal
ESPTransform esp_trf_01(
LifetimeSeconds = 28800
LifetimeKilobytes = 4608000
CipherAlg
= "G2814789CPRO1-K256-CBC-254"
IntegrityAlg = "GR341194CPRO1-H96-HMAC-65534"
)
ESPTransform esp_trf_02(
LifetimeSeconds = 28800
LifetimeKilobytes = 4608000
CipherAlg
= "G2814789CPRO1-K256-CBC-254"
IntegrityAlg = "MD5-H96-HMAC"
)
ESPTransform esp_trf_03(
LifetimeSeconds = 28800
LifetimeKilobytes = 4608000
CipherAlg
= "G2814789CPRO1-K256-CBC-254"
IntegrityAlg = "SHA1-H96-HMAC"
)
ESPProposal ESP_1(
Transform *= esp_trf_01,esp_trf_02,esp_trf_03
)
S-Terra Client-M
47
1.16. Структура IKERule
Структура IKERule описывает правило создания контекста соединения для протокола
IKE.
Имя структуры
IKERule
Атрибуты
IKEPeerIPFilter
IKELocalIPFilter
DoNotUseDPD
DPDIdleDuration
DPDResponseDuration
DPDRetries
IKECFGRequestAddress
DoAutopass
AggrModeAuthMethod
MainModeAuthMethod
AggrModePriority
Transform
Priority
Атрибут IKEPeerIPFilter
Атрибут IKEPeerIPFilter описывает список допустимых IP-адресов партнера, при
которых применяется данное правило.
Этот атрибут используется VPN-устройством, выступающим в роли ответчика IKE-
сессии, при проверке UDP-заголовка первого (входящего) пакета.
Для VPN-устройства, выступающего в роли инициатора создания IKE-сессии, этот
атрибут игнорируется.
Синтаксис
IKEPeerIPFilter* = IP | IP/ЦЕЛОЕ32
Значения
IP-адрес
IP..IP - диапазон IP-адресов
IP/ЦЕЛОЕ32 - IP-адрес с маской подсети
Значение по умолчанию допускаются любые IP-адреса
Атрибут IKELocalIPFilter
Атрибут IKELocalIPFilter описывает список допустимых локальных IP-адресов, при
которых применяется данное правило.
Этот атрибут используется VPN-устройством, выступающим в роли ответчика IKE-
сессии, при проверке UDP-заголовка первого (входящего) пакета.
Для VPN-устройства, выступающего в роли инициатора создания IKE-сессии, этот
атрибут игнорируется.
Синтаксис
IKELocalIPFilter* = IP | IP/ЦЕЛОЕ32
Значения
IP-адрес
S-Terra Client-M
48
IP..IP - диапазон IP-адресов
IP/ЦЕЛОЕ32 - IP-адрес с маской подсети
Значение по умолчанию
адрес - любой из локальных адресов VPN-устройства
Атрибут DoNotUseDPD
Атрибут DoNotUseDPD задает режим использования протокола DPD (Dead Peer
Detection).
Синтаксис
DoNotUseDPD = TRUE | FALSE
Значение
TRUE - не использовать протокол DPD
FALSE - использовать протокол DPD
Значение по умолчанию FALSE.
Атрибут DPDIdleDuration
Атрибут DPDIdleDuration задает допустимый период времени отсутствия входящего
трафика от партнера, по истечении которого, при наличии исходящего трафика,
активируется DPD-сессия. Если атрибут DoNotUseDPD = TRUE, то атрибут
DPDIdleDuration игнорируется.
Синтаксис
DPDIdleDuration = ЦЕЛОЕ32
Значение
целое значение из диапазона 1..32767
Значение по умолчанию
60.
Атрибут DPDResponseDuration
Атрибут DPDResponseDuration задает время ожидания ответа от партнера на DPD
запрос в секундах. Если атрибут DoNotUseDPD = TRUE, то атрибут
DPDResponseDuration игнорируется.
Синтаксис
DPDResponseDuration = ЦЕЛОЕ32
Значение
целое значение из диапазона 1..300
Значение по умолчанию
5.
Атрибут DPDRetries
Атрибут DPDRetries задает число попыток провести DPD обмен. Если все попытки
закончились неудачей, защищенное соединение (IKE-контекст) считается "мертвым", и
производится попытка создать его заново. Если атрибут DoNotUseDPD = TRUE, то
атрибут DPDRetries игнорируется.
Синтаксис
DPDRetries = ЦЕЛОЕ32
Значение
целое значение из диапазона 1..10
Значение по умолчанию
3.
Атрибут IKECFGRequestAddress
Атрибут IKECFGRequestAddress задает режим работы IKECFG-клиента.
Синтаксис
IKECFGRequestAddress = TRUE | FALSE
S-Terra Client-M
49
Значение
TRUE - Клиент безопасности является активным IKECFG-клиентом,
т.е. Клиент безопасности инициирует посылку запроса на получение
внутреннего IP-адреса у партнера сразу после создания IKE SA.
Если адрес не получен, это не является ошибкой, производится
попытка создать IPsec SA без использования IKECFG.
FALSE - Клиент безопасности является пассивным IKECFG-
клиентом, т.е. IKECFG-сессия может быть проведена только по
инициативе партнера, если он является IKECFG -сервером.
Значение по умолчанию FALSE
Атрибут AggrModeAuthMethod
Атрибут AggrModeAuthMethod содержит список структур, определяющих способ и
параметры аутентификации в агрессивном режиме IKE. В списке не должно быть
задано двух одинаковых методов аутентификации.
Примечание:
Хотя бы один из атрибутов AggrModeAuthMethod или
MainModeAuthMethod должен быть задан.
Синтаксис
AggrModeAuthMethod* = AuthMethodDSSSign | AuthMethodRSASign |
FuthMethodGOSTSign | AuthMethodPreshared
Значение
AuthMethodDSSSign -- Аутентификация DSA подписью
AuthMethodRSASign - Аутентификация RSA подписью
AuthMethodGOSTSign - Аутентификация при помощи подписи,
созданной с использованием алгоритма ГОСТ Р 34.10-2001 или
ГОСТ Р 34.10-2012 (алгоритм определяется сертификатом ключа
подписи)
AuthMethodPreshared - Аутентификация при помощи
предопределенного ключа.
Значение по умолчанию
При отсутствии MainModeAuthMethod атрибут
является обязательным.
При наличии атрибута MainModeAuthMethod
Aggressive Mode не проводится.
Атрибут MainModeAuthMethod
Атрибут MainModeAuthMethod содержит список структур, определяющих способ и
параметры аутентификации в основном режиме IKE. В списке не должно быть задано
двух одинаковых методов аутентификации.
Примечание:
Хотя бы одно из атрибутов AggrModeAuthMethod или
MainModeAuthMethod должен быть задан.
Синтаксис
MainModeAuthMethod* = AuthMethodDSSSign | AuthMethodRSASign |
FuthMethodGOSTSign | AuthMethodPreshared
Значение
AuthMethodDSSSign - Аутентификация DSA подписью
AuthMethodRSASign - Аутентификация RSA подписью
AuthMethodGOSTSign - Аутентификация при помощи подписи,
созданной с использованием алгоритма ГОСТ Р 34.10-2001 или
ГОСТ Р 34.10-2012 (алгоритм определяется сертификатом ключа
подписи)
S-Terra Client-M
50
AuthMethodPreshared - Аутентификация при помощи
предопределенного ключа.
Значение по умолчанию
При отсутствии атрибута AggrModeAuthMethod атрибут
является обязательным.
При наличии атрибута AggrModeAuthMethod Main Mode не
проводится.
Атрибут AggrModePriority
AggrModePriority задает режим использования Aggressive Mode.
Атрибут используется только для инициатора в случае, если заданы значения
MainModeAuthMethod и AggrModeAuthMethod одновременно.
Атрибут игнорируется, если задан только один режим (Main Mode или Aggressive
Mode)
Синтаксис
AggrModePriority = TRUE | FALSE
Значение
TRUE - Aggressive Mode является более приоритетным, инициатор
начинает первую фазу IKE в "агрессивном" режиме.
FALSE - Main Mode является более приоритетным, то инициатор
начинает первую фазу IKE в "основном" режиме.
Значение по умолчанию FALSE.
Атрибут Transform
Атрибут Transform задает список допустимых наборов криптографических параметров
для ISAKMP SA. Количество элементов списка не ограничего.
Cинтаксис
Transform* = IKETransform
Значение по умолчанию не существует, атрибут обязательный.
Атрибут Priority
Атрибут Priority задает приоритет данного правила IKERule. Этот атрибут используется
ответчиком для выбора IKE-правила, если по параметрам, присланным партнером,
подходят несколько правил. Из двух подходящих правил с разными приоритетами
выберется то, у которого значение Priority меньше.
Порядок выбора IKE-правила из правил с одинаковым приоритетом не определен.
Cинтаксис
Priority = ЦЕЛОЕ32
Значение
Целое число из диапазона 1..232-1.
Значение по умолчанию
232-1.
S-Terra Client-M
51
1.17. Структура IKETransform
Структура IKETransform задает набор параметров, необходимых для создания ISAKMP
SA.
Имя структуры
IKETransform
Атрибуты
LifetimeSeconds
LifetimaKilobytes
LifetimeSessions
NoSmoothRekeying
CipherAlg
HashAlg
GroupID
RestrictAuthenticationTo
Атрибут LifetimeSeconds
Атрибут LifetimeSeconds задает время существования IKE-контекста (в секундах).
Синтаксис
LifetimeSeconds = ЦЕЛОЕ32
Значение
Целое число из диапазона 1..232-1.
Значение по умолчанию нет ограничений на действие SA.
Для совместимости IOS-партнером (Cisco) нужно всегда указывать в своем
предложении атрибут LifetimeSeconds - время жизни в секундах и высылать IOS-
партнеру. В противном случае, IOS будет пытаться поместить в принятое
предложение новый атрибут - время жизни SA по времени, которое IOS-ом будет
установлено для создаваемого SA. Это является неприемлемым для агента и CSP
VPN Gate, будучи партнером IOS, прекращает установление соединения.
Атрибут LifetimeKilobytes
Атрибут LifetimeKilobytes задает максимальное ограничение по трафику на действие
контекста в килобайтах.
Cинтаксис
LifetimeKilobytes = ЦЕЛОЕ32
Значение
Целое число из диапазона 1..232-1.
Значение по умолчанию нет ограничений на действие SA.
Атрибут LifetimeSessions
Атрибут LifetimeSessions задает ограничение по числу IPsec SA (числу успешных Quick
Mode - QM), которые можно сделать c использованием одного IKE-контекста.
Cинтаксис
LifetimeSessions = ЦЕЛОЕ32
Значение
Целое число из диапазона 1..232-1.
S-Terra Client-M
52
Значение по умолчанию
нет ограничений на действие SA по числу созданных под
его защитой IPsec SA.
Атрибут NoSmoothRekeying
Атрибут NoSmoothRekeying задает режим "мягкой" смены ключевого материала.
Cинтаксис
NoSmoothRekeying = TRUE | FALSE
Значение
TRUE - заблаговременная смена ключевого материала (rekeying) не
проводится. При отсутствии подходящего ISAKMP SA, новый
ISAKMP SA создаётся только по запросу из ядра на создание IPsec
SA - при наличии исходящего IP-пакета, либо по инициативе
партнера. В результате процесс создания IPsec SA существенно
задерживается
FALSE - заблаговременно, незадолго до окончания действия
ISAKMP SA, на его основе (по тем же правилам и с теми же Identity)
проводится IKE-сессия по созданию нового ISAKMP SA - rekeying.
Rekeying не проводится, если за время существования старого SA
под его защитой не было никакого трафика12
Значение по умолчанию FALSE
Атрибут CipherAlg
Атрибут CipherAlg задает набор предлагаемых/допустимых алгоритмов шифрования
для ISAKMP.
Указывается только один алгоритм шифрования.
Если же существует необходимость задать несколько алгоритмов шифрования (их
комбинацию), то используйте альтернативный подход: в атрибуте Transform
структуры IKERule укажите список структур IKETransform, а в каждой структуре
IKETransform задайте только один алгоритм шифрования (см. Пример структуры
IKERule).
Cинтаксис
CipherAlg = "DES-CBC"|"IDEA-CBC"|"DES3-K168-CBC"|"AES-K128-
CBC"|"AES-K192-CBC"|"AES-K256-CBC"|"G2814789CPRO1-K256-
CBC-65534"
Значение
возможные значения:
"DES-CBC" - DES в режиме CBC
"IDEA-CBC" - IDEA в режиме CBC
"DES3-K168-CBC" - DES3 в режиме CBC
"AES-K128-CBC" - AES в режиме CBC с длиной ключа 128
"AES-K192-CBC" - AES в режиме CBC с длиной ключа 192
"AES-K256-CBC" - AES в режиме CBC с длиной ключа 256
"G2814789CPRO1-K256-CBC-65534" - реализация ГОСТ
28147-89 в режиме CBC
12 Для проведения rekeying необходимо, чтобы время жизни обновляемого соединения было
существенно больше времени, которое отводится на проведение IKE-сессии.
S-Terra Client-M
53
Значение по умолчанию
не существует, атрибут обязательный, список должен
содержать хотя бы один элемент.
Атрибут HashAlg
Атрибут HashAlg задает допустимый алгоритм вычисления хэша для ISAKMP13. В
приведенной ниже таблице (Таблица 1) приведены возможные значения атрибута
HashAlg в зависимости от используемого алгоритма публичного ключа сертификата.
Указывается только один алгоритм хэширования.
Если же существует необходимость задать несколько алгоритмов хэширования, то
используйте альтернативный подход: в атрибуте Transform структуры IKERule
укажите список структур IKETransform, а в каждой структуре IKETransform задайте
только один алгоритм хэширования (см. Пример структуры IKERule).
Синтаксис
HashAlg = "MD5"|"SHA1"|"GR341194CPRO1-65534"|
"GR341112_256TC26-65128"|"GR341112_512TC26-65527"
Значение
"MD5"
"SHA1"
"GR341194CPRO1-65534" - реализация ГОСТ Р 34.11-94
“GR341112_256TC26-65128” - реализация ГОСТ Р 34.11-12 с длиной
ключа 256 (может применяться только при использовании
криптобиблиотеки, разработанной компанией «С-Терра СиЭсПи»)
“GR341112_512TC26-65527” - реализация ГОСТ Р 34.11-12 с длиной
ключа 512 (может применяться только при использовании
криптобиблиотеки, разработанной компанией «С-Терра СиЭсПи»).
Значение по умолчанию
не существует, атрибут обязательный, список должен
содержать хотя бы один элемент.
Таблица 1
Алгоритм публичного ключа
Возможные значения атрибута
сертификата
HashAlg
ГОСТ Р 34.10-2001 с длинами
GR341194CPRO1-65534, GR341112_256TC26-
открытого/закрытого ключей 512/256
65128
(1.2.643.2.2.19)
ГОСТ Р 34.10-2012 с длинами
GR341194CPRO1-65534, GR341112_256TC26-
открытого/закрытого ключей 512/256
65128
(1.2.643.7.1.1.1.1)
ГОСТ Р 34.10-2012 с длинами
GR341112_512TC26-65527
открытого/закрытого ключей 1024/512
(1.2.643.7.1.1.1.2)
RSA (1.2.840.113549.1.1.1)
MD5, SHA1
DSA (1.2.840.10040.4.1)
SHA1
13 Если в правиле IKERule, использующем данный IKETransform указан метод аутентификации
типа AuthMethodGOSTSign, то алгоритм вычисления хэша для ISAKMP не может быть указан
MD5 или SHA1.
S-Terra Client-M
54
Атрибут GroupID
Атрибут GroupID описывает допустимый параметр выработки ключевого материала
для ISAKMP. Используется алгоритм Диффи-Хеллмана, либо VKO GOST R 34.10-2001,
либо VKO GOST R 34.10-2012.
Рекомендуется указывать только один элемент.
Если существует необходимость задать список групп, то используйте альтернативный
подход: в атрибуте Transform структуры IKERule укажите список структур
IKETransform, а в каждой структуре IKETransform задайте только один элемент списка
(см. Пример структуры IKERule - MainMode).
Синтаксис
GroupID = VKO_1B|MODP_768|MODP_1024|MODP_1536
Значение
VKO_1B - используется алгоритм VKO GOST R 34.10-2001
VKO2_1B - используется алгоритм VKO GOST R 34.10-2012-256
MODP_768 - стандартная Oakley-группа с длиной ключа 768 бит -
группа 1
MODP_1024 - стандартная Oakley-группа с длиной ключа 1024 бита
- группа 2
MODP_1536 - стандартная Oakley-группа с длиной ключа 1536 бит -
группа 5
Значение по умолчанию
не существует, атрибут обязательный.
Примечание
Стоит отметить, что в правиле IKE (IKERule) предоставление партнеру выбора
различных элементов списка возможно только в основном режиме IKE (MainMode).
Если правило IKE предусматривает агрессивный режим (присутствует структура
AggrModeAuthMethod), то в этом правиле IKERule во всех структурах IKETransform
атрибут GroupID должен иметь только одно значение, и оно должно быть одинаковым
во всех структурах IKETransform, т.е. должна быть указана одна и та же Oakley-группа
либо VKO.
Атрибут RestrictAuthenticationTo
Атрибут RestrictAuthenticationTo определяет, с каким типом аутентификации может
использоваться данный трансформ. Если не задано методов аутентификации
подходящего типа, соответствующих используемому режиму (main/aggressive), данный
трансформ не будет использован. Если для способа аутентификации в IKERule нет
подходящего трансформа, произойдет ошибка разбора конфигурации.
Синтаксис
RestrictAuthenticationTo =
RSA_SIGN|DSS_SIGN|GOST_SIGN|PRESHARED
Значение
RSA_SIGN
DSS_SIGN
GOST_SIGN
PRESHARED
Значение по умолчанию
ограничение не установлено.
S-Terra Client-M
55
Пример структуры IKERule
IKETransform ike_trf_01(
LifetimeSeconds = 28800
CipherAlg = "G2814789CPRO1-K256-CBC-65534"
HashAlg = "GR341194CPRO1-65534"
GroupID = VKO_1B
)
IKETransform ike_trf_02(
LifetimeSeconds = 28800
CipherAlg = "G2814789CPRO1-K256-CBC-65534"
HashAlg = "GR341194CPRO1-65534"
GroupID = MODP_1536
)
IKETransform ike_trf_03(
LifetimeSeconds = 28800
CipherAlg = "DES-CBC"
HashAlg = "GR341194CPRO1-65534"
GroupID = MODP_1024
)
IKETransform ike_trf_04(
LifetimeSeconds = 28800
CipherAlg = "AES-K128-CBC"
HashAlg = "GR341194CPRO1-65534"
GroupID = MODP_768
)
IKERule ike_rule(
DoNotUseDPD = FALSE
DPDIdleDuration = 60
DPDResponseDuration = 5
DPDRetries = 3
MainModeAuthMethod *= auth_method_01
Transform *= ike_trf_01,ike_trf_02,ike_trf_03,ike_trf_04
DoAutopass = TRUE
)
IdentityEntry auth_identity_01(
)
AuthMethodPreshared auth_method_01(
SharedIKESecret = "dfd"
LocalID = auth_identity_01
)
S-Terra Client-M
56
1.18. Структуры AuthMethodDSSSign,
AuthMethodRSASign, AuthMethodGOSTSign
Указанные структуры задают аутентификационную информацию при использовании
сертификатов. Алгоритм (RSA, DSA, GOST), указанный в названии структуры,
является криптографическим алгоритмом.
AuthMethodDSSSign - аутентификация DSS подписью.
AuthMethodRSASign - аутентификация RSA подписью.
AuthMethodGOSTSign - аутентификация при помощи подписи, созданной с
использованием алгоритма ГОСТ Р 34.10-2001 или ГОСТ Р 34.10-2012 (алгоритм
определяется сертификатом ключа подписи).
Имя структур
AuthMethodDSSSign
AuthMethodRSASign
AuthMethodGOSTSign
Атрибуты
LocalID
RemoteID
LocalCredential
RemoteCredential
AcceptCredentialFrom
DoNotMapLocalIDToCert
DoNotMapRemoteIDToCert
SendRequestMode
SendCertMode
Атрибут LocalID
Атрибут LocalID задает идентификационную информацию, посылаемую партнеру в
первой фазе IKE.
Синтаксис
LocalID =IdentityEntry
В структуре IdentityEntry допускается задание одного значения
одному из идентификаторов типа IPv4Address, FQDN, EMail,
DistinguishedName.
При задании значения атрибуту DistinguishedName использование в
строке Subject зарезервированного слова TEMPLATE недопустимо.
При задании значения атрибуту IPv4Address использование
диапазона IP-адресов недопустимо.
Если значение задано зарезервированным словом
USER_SPECIFIC_DATA, то в качестве идентификатора будет
использовано соответствующее значение из локального
сертификата. Если в сертификате соответствующее значение
отсутствует, то ISAKMP-сессия будет прервана.
Значение по умолчанию
первый IP-адрес сетевого интерфейса, с которого
отсылаются ISAKMP-пакеты партнеру.
S-Terra Client-M
57
Атрибут RemoteID
Атрибут RemoteID задает требования к идентификационной информации партнера.
Синтаксис
RemoteID = IdentityEntry
В структуре IdentityEntry допускается задание нескольких
идентификаторов типа IPv4Address,FQDN, Email,
DistinguishedName.
Значение по умолчанию
принимается любой ID партнера.
Атрибут LocalCredential
Атрибут LocalCredential задает требуемые параметры сертификата данного VPN-
устройства. В случае использования аутентификации на алгоритме ГОСТ Р 3410
локальный сертификат используется, если его секретный ключ доступен.
Синтаксис
LocalCredential = CertDescription
Значение по умолчанию
требования отсутствуют. Используется любой локальный
сертификат.
Атрибут RemoteCredential
Атрибут RemoteCredential задает требуемые параметры сертификата партнера по
взаимодействию.
Синтаксис
RemoteCredential* = CertDescription
Значение по умолчанию
допускается любой доверенный сертификат.
Атрибут AcceptCredentialFrom
Атрибут AcceptCredentialFrom задает требуемые параметры СА-сертификата,
удостоверяющего подлинность сертификата партнера.
Синтаксис
AcceptCredentialFrom* = CertDescription
Значение по умолчанию
используется любой из тех СА, которому мы доверяем.
Атрибут DoNotMapLocalIDToCert
Атрибут DoNotMapLocalIDToCert задает режим использования локального
идентификатора при поиске локального сертификата.
S-Terra Client-M
58
Синтаксис
DoNotMapLocalIDToCert = TRUE | FALSE
Значение
TRUE - при поиске локального сертификата используются описания
сертификатов, указанные в атрибуте LocalCredential. Значение
атрибута LocalID игнорируется
FALSE - при поиске локального сертификата используется список
CertDescription. Каждый элемент этого списка является
объединением полей атрибутов LocalID и LocalCredential.
Объединение строится по следующим правилам:
если LocalID задан зарезервированным словом
USER_SPECIFIC_DATA, то используется
CertDescription в том виде, как он задан в
LocalCredential
если значение LocalID не противоречит
LocalCredential, оно является дополнительным
критерием поиска сертификата.
если значение LocalID противоречит
LocalCredential, соединение не построится.
Значение по умолчанию
FALSE
Атрибут DoNotMapRemoteIDToCert
Атрибут DoNotMapRemoteIDToCert задает режим использования идентификатора
партнера при поиске его сертификата.
Синтаксис
DoNotMapRemoteIDToCert = TRUE | FALSE
Значение
TRUE - при поиске сертификата партнера используются описания
сертификатов, указанные в атрибуте RemoteCredential, значение
атрибута RemoteID игнорируется
FALSE - при поиске сертификата партнера используется список
CertDescription. Каждый элемент этого списка является
объединением присланного идентификатора партнера и
CertDescription из атрибута RemoteCredential. Правила объединения
совпадают с ранее описанными правилами в атрибуте
DoNotMapLocalIDToCert.
Значение по умолчанию FALSE.
Атрибут SendRequestMode
Атрибут SendRequestMode определяет логику отсылки запроса сертификата партнера.
Синтаксис
SendRequestMode = AUTO | NEVER | ALWAYS
Значение
AUTO - запрос высылается, если сертификат партнера не доступен
локально или не может быть однозначно определено, каким
сертификатом воспользуется партнер
NEVER - запрос не высылается
ALWAYS - запрос высылается всегда
S-Terra Client-M
59
Значение по умолчанию AUTO
Атрибут SendCertMode
Атрибут SendCertMode определяет логику отсылки локального сертифика в процессе
первой фазы IKE на запрос партнера. В своем запросе партнер может и указать
какому СА сертификату он доверяет. Если такой сертификат не найден, то он не
отсылается.
Синтаксис
SendCertMode = AUTO | NEVER | ALWAYS| CHAIN
Значение
AUTO - автоматически определяется, когда необходима отсылка
локального сертификата партнеру:
если партнер не прислал запроса, то сертификат
не отсылается
если партнер прислал запрос и соответствующий
сертификат был найден, то партнеру высылается
либо сертификат, либо найденная цепочка
сертификатов
если партнер прислал запрос и этот запрос не был
удовлетворен, то сертификат не высылается.
NEVER - сертификат не высылается
ALWAYS - сертификат высылается всегда
CHAIN - сертификат высылается всегда, причем в составе с
цепочкой доверительных CA:
имеется ввиду цепочка сертификатов, построенная
от локального сертификата до CA, который
удовлетворяет описанию, присланному партнером
в запросе. В общем случае это CA,
удовлетворяющий запросу партнера, произвольное
количество промежуточных CA и локальный
сертификат.
Значение по умолчанию
AUTO.
S-Terra Client-M
60
1.19. Структура AuthMethodPreshared
Структура AuthMethodPreshared задает аутентификационную информацию при
использовании предопределенных (Preshared) ключей.
Имя структуры
AuthMethodPreshared
Атрибуты
LocalID
RemoteID
SharedIKESecret
Атрибут LocalID
Атрибут LocalID задает идентификационную информацию данного VPN-устройства. В
структуре IdentityEntry допускается задание только одного идентификатора с одним
значением.
При задании значения атрибуту IPv4Address использование диапазона IP-адресов
недопустимо.
Использование зарезервированного слова USER_SPECIFIC_DATA недопустимо.
Синтаксис
LocalID = IdentityEntry
Значение по умолчанию локальный IP-адрес из IKE-пакета.
Атрибут RemoteID
Атрибут RemoteID задает требования к идентификационной информации партнера. В
структуре IdentityEntry допускается задание нескольких идентификаторов разных
типов.
Синтаксис
RemoteID = IdentityEntry
Значение по умолчанию принимается любой ID партнера.
Атрибут SharedIKESecret
Атрибут SharedIKESecret определяет ссылку на предопределенный секретный ключ.
В атрибуте указывается имя предопределенного (Preshared) ключа, хранимого в базе
Продукта.
Синтаксис
SharedIKESecret = СТРОКА
Значение
имя предопределенного (Preshared) ключа.
Значение по умолчанию не существует, атрибут обязательный.
S-Terra Client-M
61
1.20. Структура IdentityEntry
Структура IdentityEntry описывает идентификационную информацию. Варианты
задания этой структуры приведены в описаниях структур AuthMethodPreshared и
AuthMethod{DSS|RSA|GOST}Sign.
Имя структуры
IdentityEntry
Атрибуты
IPv4Address - IPv4 адрес
FQDN - FQDN хоста
EMail - EMail пользователя
DistinguishedName - DN в формате X509Subject
KeyID - идентификатор ключа
Если структура IdentityEntry используется определенным методом аутентификации, то
атрибуты, не соответствующие данному методу, игнорируются. Атрибуты,
используемые для определенных методов аутентификации:
AuthMethodPreshared
IPv4Address
KeyID
AuthMethod{DSS|RSA|GOST}Sign
IPv4Address
FQDN
EMail
DistinguishedName.
Атрибут IPv4Address
Атрибут IPv4Address задает описание идентификатора по указанным IP-адресам.
Синтаксис
для данного VPN устройства:
IPv4Address = IP |USER_SPECIFIC_DATA
для партнера:
IPv4Address* = IP|IP..IP|IP/ЦЕЛОЕ32|
USER_SPECIFIC_DATA
Значения
для данного VPN устройства:
IP - один IP-адрес
для партнера:
IP - список IP-адресов
IP..IP - список диапазонов IP-адресов
IP/ЦЕЛОЕ32 - список подсетей с IP-адресом и маской
Если задано значение USER_SPECIFIC_DATA, то берется первый IP-адрес из
расширения Subject Alternative Name локального сертификата, используемого для
подписи. Если IP-адрес в сертификате отсутствует, то соединение не создается.
S-Terra Client-M
62
Если заданы диапазоны IP-адресов либо подсети, то это означает, что принимается
любой Identity типа IP-адрес, если значение IP, присланное партнером в таком Identity,
попадает в указанный диапазон, либо подсеть.
Значение по умолчанию используются другие атрибуты.
Атрибут FQDN
Атрибут FQDN (Fully Qualified Domain Name - полностью определенное доменное имя)
задает описание идентификатора хоста по указанным DNS именам. Для
AuthMethodPreshared этот атрибут игнорируется.
Синтаксис
FQDN* = СТРОКА | USER_SPECIFIC_DATA
Значения
строки вида "host.domain". Шаблоны не допускаются.
если задано значение USER_SPECIFIC_DATA, то при
проверке/отсылке Identity используется поле DNS расширения
Subject Alternative Name соответствующего сертификата,
используемого соответственно для проверки/формирования
подписи.
Значение по умолчанию используются другие атрибуты.
Атрибут EMail
Атрибут EMail задает описание идентификатора пользователя по указанным Email-
адресам. Для AuthMethodPreshared этот атрибут игнорируется.
Синтаксис
Email* = СТРОКА | USER_SPECIFIC_DATA
Значения
строки вида "user@host.domain". Шаблоны не допускаются.
если задано значение USER_SPECIFIC_DATA, то при
проверке/отсылке Identity используется поле EMail расширения
Subject Alternative Name сертификата, используемого
соответственно для проверки/формирования подписи.
Значение по умолчанию используются другие атрибуты
Атрибут DistinguishedName
Атрибут DistinguishedName задает описание идентификатора по указанным DN
(уникальное имя в формате X509Subject.). Для AuthMethodPreshared этот атрибут
игнорируется.
Синтаксис
DistinguishedName* = CertDescription | USER_SPECIFIC_DATA
Значения
в каждой структуре CertDescription допускается использовать только
поле Subject
если задано значение USER_SPECIFIC_DATA, то при
проверке/отсылке Identity используется полное описание раздела
Subject Name сертификата, используемого соответственно для
проверки/формирования подписи.
Значение по умолчанию используются другие атрибуты
S-Terra Client-M
63
Атрибут KeyID
Атрибут KeyID задает описание Identity по указанным идентификаторам Preshared
ключей. Для AuthMethod{ DSS|RSA|GOST}Sign этот атрибут игнорируется.
Синтаксис
KeyID* = СТРОКА
Значение
строки, содержащие шестнадцатеричное представление
идентификаторов ключей
рекомендуется при составлении идентификатора ключа
использовать шестнадцатеричное представление только печатных
символов без пробела: Именно такое ограничение существует при
формировании конфигурации IOS.
Значение по умолчанию
используются другие атрибуты.
Пример
AuthMethodPreshared auth_key (
RemoteID = IdentityEntry(
IPv4Address *= 192.168.13.117, 192.168.13.118
)
SharedIKESecret = "cskey"
)
S-Terra Client-M
64
1.21. Структура CertDescription
Структура CertDescription используется для задания собственного идентификатора и
идентификатора партнера, для задания характеристик локального сертификата и
сертификата партнера.
Для задания СТРОКИ в атрибутах этой структуры смотрите формат DN в разделе
"Формат задания DistinguishedName в LSP".
Имя структуры
CertDescription
Атрибуты
Subject
AlternativeSubject
Issuer
AlternativeIssuer
FingerprintMD5
FingerprintSHA1
SerialNumber
Атрибут Subject
Атрибут Subject задает значение/шаблон поля Subject сертификата.
Синтаксис
Subject = TEMPLATE | COMPLETE, СТРОКА
Значение
TEMPLATE - флаг, при котором указанная строка представляет
собой незаконченное значение поля Subject сертификата.При
поиске и сравнении, поле Subject сертификата должно содержать
указанную строку
COMPLETE - флаг, при котором указанная строка представляет
собой законченное значение поля Subject сертификата. При поиске
и сравнении поле Subject сертификата должно совпадать с
указанным множеством атрибутов и их значениями (с точностью до
порядка указания в сертификате) в строке.
Предупреждение:
DN в строке должен быть задан точно также, как он задан в
сертификате: необходимо строго соблюдать количество
пробелов и регистр символов.
Значение по умолчанию
если задана строка, а флаг не указан, то по умолчанию он
равен COMPLETE;
если не задана строка, то поле Subject сертификата
принимает любые значения.
Пример:
Допустимые варианты:
Subject = TEMPLATE, "ou=eng"
Subject = "ou=eng", TEMPLATE
Subject = COMPLETE,
"c=RU,o=co.,ou=eng,cn=engineer"
Subject = "c=RU, o=co, ou=eng, cn=engineer"
Недопустимые варианты:
Subject = TEMPLATE, "ou=eng", COMPLETE
Subject = "ou=eng", "ou=qa"
S-Terra Client-M
65
Атрибут AlternativeSubject
Атрибут AlternativeSubject задает значение/шаблон поля Alternative Subject Extension
сертификата.
Синтаксис
AlternativeSubject = СТРОКА
Значение по умолчанию
любое значение Alternative Subject Extension сертификата.
Атрибут Issuer
Атрибут Issuer задает значение/шаблон поля Issuer сертификата.
Синтаксис
Issuer = TEMPLATE | COMPLETE, СТРОКА
Значение
TEMPLATE - флаг, при котором указанная строка представляет
собой незаконченное значение поля Issuer сертификата. При поиске
и сравнении, поле Issuer сертификата должно содержать указанную
строку.
COMPLETE - флаг, при котором указанная строка представляет
собой законченное значение поля Issuer сертификата. При поиске и
сравнении, поле Issuer сертификата должно совпадать с указанным
множеством атрибутов и их значениями (с точностью до порядка
указания в сертификате) в строке.
Предупреждение: DN в строке должен быть задан точно также, как он задан в
сертификате: необходимо строго соблюдать количество пробелов и
регистр символов.
Значение по умолчанию
если задана строка, но опущен флаг TEMPLATE или
COMPLETE , то по умолчанию он равен COMPLETE;
если не задана строка, то поле Issuer сертификата
принимает любые значения.
Атрибут AlternativeIssuer
Атрибут AlternativeIssuer задает значение/шаблон Alternative Issuer Extension
сертификата.
Синтаксис
AlternativeIssuer = СТРОКА
Значение по умолчанию
любое значение Alternative Issuer Extension сертификата.
Атрибут FingerprintMD5
Атрибут FingerprintMD5 задает значение хеш-функции алгоритма MD5 по бинарному
представлению сертификата.
Синтаксис
FingerprintMD5 = СТРОКА
Значение
шестнадцатеричная запись значения хэш-функции, длина строки
должна быть равна 32 символам.
S-Terra Client-M
66
Значение по умолчанию
любое значение хэш-функции.
Атрибут FingerprintSHA1
Атрибут FingerprintSHA1 задает значение хеш-функции алгоритма SHA1 по бинарному
представлению сертификата.
Синтаксис
FingerprintSHA1 = СТРОКА
Значение
шестнадцатеричная запись значения хэш-функции, длина строки
должна быть равна 40 символам.
Значение по умолчанию
любое значение хэш-функции.
Атрибут SerialNumber
Атрибут SerialNumber задает значение серийного номера сертификата.
Синтаксис
SerialNumber = СТРОКА
Значение
шестнадцатеричная запись серийного номера.
Значение по умолчанию
любое значение серийного номера.
Пример
RemoteCredential* = CertDescription(
Issuer* = COMPLETE, " CN=S-Terra CenterCA, O=S-Terra,
L=Moscow,
C=RU"
Subject* = TEMPLATE, "CN=S-Terra, OU=QA"
AlternativeSubject = "EMAIL=inform@s-terra.com,
DNS= tester.s-terra.com, IP =10.10.10.10"
SerialNumber = "567A99991E1F"
)
S-Terra Client-M
67
1.22. Структура FirewallParameters
Структура FirewallParameters описывает глобальные параметры межсетевого экрана.
В конфигурации должна быть только одна структура данного типа. Этой структуре имя
не присваивается.
Имя структуры
FirewallParameters
Атрибуты
TCPSynSentTimeout
TCPSynRcvdTimeout
TCPFinTimeout
TCPClosedTimeout
TCPEstablishedTimeout
TCPHalfOpenMax
TCPHalfOpenLow
TCPSessionRateMax
TCPSessionRateLow
TCPSessionsMax
TCPStrictnessLevel
Атрибуты TCPSynSentTimeout, TCPSynRcvdTimeout,
TCPFinTimeout, TCPClosedTimeout, TCPEstablishedTimeout
Атрибуты устанавливают время жизни записи о соединении. Межсетевой экран
определяет состояние TCP-cоединения для каждого из партнеров и, в зависимости от
этого, выставляет время жизни записи о соединении. В таблице приведены
стандартные названия для состояний TCP и соответствующие параметры, задающие
время жизни.
Синтаксис
Атрибут = ЦЕЛОЕ32
Значения
Целое число из диапазона 1..65535
Значение по умолчанию см. таблицу.
Состояние
Значение по
Параметр LSP
соединения
умолчанию (сек.)
CLOSED, LISTEN
TCPClosedTimeout
30
SYNSENT
TCPSynSentTimeout
30
SYNRCVD
TCPSynRcvdTimeout
30
ESTAB
TCPEstablishedTimeout
3600
FINWAIT-1, FINWAIT-2, CLOSING,
TCPFinTimeout
5
TIMEWAIT, LASTACK, CLOSED
Значение TCPEstablishedTimeout может быть переопределено для конкретного
правила фильтрации (см. Filter.ExtendedAction)
S-Terra Client-M
68
Атрибут TCPHalfOpenMax
Атрибут TCPHalfOpenMax задает максимальное разрешенное количество
одновременно существующих полуоткрытых сеансов, по достижении которого Клиент
безопасности начинает их удаление.
При превышении данного предела новые соединения будут создаваться только за
счет уничтожения полуоткрытых сеансов, созданных ранее. Таким образом, после
превышения TCPHalfOpenMax полуоткрытые сеансы будет удаляться, пока их
количество не достигнет значения, заданного атрибутом TCPHalfOpenLow. Далее
вновь допускается увеличение количества полуоткрытых сеансов.
Синтаксис
TCPHalfOpenMax = ЦЕЛОЕ32
Значения
Целое число из диапазона 0..1000000
Значение по умолчанию
500
Атрибут TCPHalfOpenLow
Атрибут TCPHalfOpenLow задает количество одновременно существующих
полуоткрытых сеансов, которое считается нормальным. В случае превышения
максимального числа полуоткрытых сеансов, заданных атрибутом TCPHalfOpenMax,
полуоткрытые сеансы будут уничтожаться до заданного предела.
Синтаксис
TCPHalfOpenLow = ЦЕЛОЕ32
Значения
Целое число из диапазона 0..1000000
Значение по умолчанию
400
Атрибут TCPSessionRateMax
Атрибут TCPSessionRateMax задает верхнюю границу на количество новых контекстов
соединений, создаваемых за минуту. Если частота появления новых контекстов
соединений достигнет TCPSessionRateMax, то Клиент безопасности начнет их
удаление до тех пор, пока частота появления новых контекстов соединений не
уменьшится до величины, заданной атрибутом TCPSessionRateLow.
Синтаксис
TCPSessionRateMax = ЦЕЛОЕ32
Значения
Целое число из диапазона 0..232-1
Значение по умолчанию
500 новых контекстов соединений в минуту.
Атрибут TCPSessionRateLow
Атрибут TCPSessionRateLow задает нижнюю границу на количество новых контекстов
соединений, создаваемых за минуту, по достижении которой, Клиент безопасности
прекращает их удаление.
Синтаксис
TCPSessionRateLow = ЦЕЛОЕ32
Значения
Целое число из диапазона 0..232-1
Значение по умолчанию
400 новых контекстов соединений в минуту.
S-Terra Client-M
69
Атрибут TCPSessionsMax
Атрибут TCPSessionsMax задает максимальное разрешенное количество TCP-
соединений. При превышении данного предела новые TCP-соединения будут
отвергаться.
Синтаксис
TCPSessionsMax = ЦЕЛОЕ32
Значения
Целое число из диапазона 0..1000000
Значение по умолчанию
65536.
Атрибут TCPStrictnessLevel
Атрибут TCPStrictnessLevel используется для задания уровня "жесткости" к различным
ситуациям, которые воспринимаются firewall как ошибочные.
Синтаксис
TCPStrictnessLevel = ЦЕЛОЕ32
Значения
Целое число из диапазона 0..6
Значение по умолчанию
3.
В следующей таблице приведены основные отличия в поведении при различных
значениях TCPStrictnessLevel. Показана зависимость выполнения таких действий как
«уничтожение пакета» и «отказ в изменении состояния соединения» от уровня,
заданного TCPStrictnessLevel и результата анализа заголовка TCP пакета.
Значение
Условие, при котором пакет
Условие, при котором состояние
Strictness
уничтожается
соединения14 не изменяется
Level
При некорректном TCP заголовке
0
Пакеты не уничтожаются firewall
(проверяется соответствие длины
пакета, TCP заголовка, checksum)
1
При некорректном TCP заголовке
При некорректном TCP заголовке
При некорректном TCP заголовке
или при sequence,
2
При некорректном TCP заголовке
несоответствующем состоянию
партнера
При некорректном TCP заголовке,
или при sequence,
несоответствующем состоянию
3
При некорректном TCP заголовке
партнера, или при несоответствии
флагов заголовка состоянию
партнера
При некорректном TCP заголовке,
или при sequence,
При некорректном TCP заголовке
несоответствующем состоянию
4
или при несоответствии флагов
партнера, или при несоответствии
заголовка состоянию партнера
флагов заголовка состоянию
партнера
14 Например, не пролонгируется существование записи о соединении.
S-Terra Client-M
70
При некорректном TCP заголовке
При некорректном TCP заголовке
или при sequence,
или при несоответствии флагов
несоответствующем состоянию
5
заголовка состоянию партнера, или
партнера, или при несоответствии
при sequence, несоответствующем
флагов заголовка состоянию
состоянию партнера
партнера
При некорректном TCP заголовке
При некорректном TCP заголовке
или при sequence,
или при несоответствии флагов
несоответствующем состоянию
заголовка состоянию партнера, или
партнера, или при несоответствии
6
при sequence, несоответствующем
флагов заголовка состоянию
состоянию партнера, или при
партнера, или при получении
приеме SYN для установившегося
первым не SYN-пакета, или при
соединения
приеме SYN-пакета для
установившегося соединения
S-Terra Client-M
71
1.23. Структура NetworkInterface
Структура NetworkInterface описывает логический сетевой интерфейс, который может
соответствовать нескольким сетевым интерфейсам системы. В структуре описываются
действия, которые должны быть выполнены с пакетом, при его прохождении через
этот интерфейс.
В конфигурации допускается описание нескольких экземпляров данной структуры, в
этом случае они должны отличаться значением поля LogicalName. Для ОС Android
допускается только одна структура NetworkInterface со значением LogicalName по
умолчанию. Структуре NetworkInterface имя не присваивается.
Имя структуры
NetworkInterface
Атрибуты
LogicalName
InputFilter
OutputFilter
InputClassification
OutputClassification
IPsecPolicy
Атрибут LogicalName
Атрибут LogicalName задает логическое имя интерфейса. Если интерфейс на момент
загрузки не контролируется IPsec-драйвером, LSP на него загружена не будет.
Синтаксис
LogicalName = СТРОКА
Значение
логическое имя интерфейса
Значение по умолчанию
default (остальные сетевые интерфейсы).
Атрибут InputFilter
Атрибут InputFilter задает правила как stateless (пакетной) так и stateful (контекстной)
фильтрации для входящих пакетов через данный интерфейс. Пакет, не попавший ни
под одно из заданных правил фильтрации, удаляется. Если фильтры на интерфейсе
не заданы, то пропускается любой пакет.
Особенности работы с InputFilter для платформ Android, поддерживающих настройку
iptables:
Фильтры применяются ко всем сетевым интерфейсам кроме виртуального
интерфейса ikecfg ( tun).
Кроме того, присутствие цепочки InputFilter запрещает трафик IPv6 в
соответствующем направлении.
Синтаксис
InputFilter = FilterChain
Значение по умолчанию
входящие пакеты не фильтруются.
Примечание
Для платформ Android, не поддерживающих настройку iptables,
InputFilter не работает.
S-Terra Client-M
72
Атрибут OutputFilter
Атрибут OutputFilter задает правила как stateless (пакетной) так и stateful (контекстной)
фильтрации для исходящих пакетов через данный интерфейс. Пакет, не попавший ни
под одно из заданных правил фильтрации, удаляется. Если фильтры на интерфейсе
не заданы, то пропускается любой пакет.
Особенности работы с OutputFilter для платформ Android, поддерживающих настройку
iptables:
Фильтры применяются ко всем сетевым интерфейсам кроме виртуального
интерфейса ikecfg ( tun).
Кроме того, присутствие цепочки OutputFilter запрещает трафик IPv6 в
соответствующем направлении.
Синтаксис
OutputFilter = FilterChain
Значение по умолчанию
исходящие пакеты не фильтруются.
Примечание
Для платформ Android, не поддерживающих настройку iptables,
OutputFilter не работает.
Атрибут InputClassification
Атрибут InputClassification задает правила классификации и выставления значения
поля TOS в IP-заголовке входящих пакетов через данный интерфейс. Классификация
и маркирование производится на открытых пакетах, то есть после IPsec декапсуляции.
Входящий пакет, не попавший ни под одно из заданных правил, не классифицируется
и пропускается в неизменном виде.
Синтаксис
InputClassification = FilterChain
Значение по умолчанию
классификация и маркирование пакетов не производится.
Атрибут OutputClassification
Атрибут OutputClassification задает правила классификации и выставления значения
поля TOS в IP-заголовке исходящих пакетов через данный интерфейс. Классификация
и маркирование производится на открытых пакетах, то есть до IPsec инкапсуляции.
После инкапсуляции значение поля TOS копируется из внутреннего IP-заголовка во
внешний. Исходящий пакет, не попавший ни под одно из заданных правил, не
классифицируется и пропускается в неизменном виде.
Синтаксис
OutputClassification = FilterChain
Значение по умолчанию
классификация и маркирование пакетов не производится.
Атрибут IPsecPolicy
Атрибут IPsecPolicy задает правила защиты пакетов с помощью IPsec. В фильтрах
описывается исходящий трафик, но фильтрация производится симметрично для
входящего и исходящего трафика. То есть при обработке входящего трафика на
сетевом интерфейсе SourceIP, SourcePort сравнивается с соответствующими полями
заголовков пакета destination IP address, destination UDP port, destination TCP port, а
S-Terra Client-M
73
DestinationIP и DestinationPort сравниваются с полями заголовков пакета source IP
address, source UDP port, source TCP port. При обработке исходящего трафика на
сетевом интерфейсе понятия source и destination в конфигурации соответствуют
понятиям source и destination в пакете.
Синтаксис
IPsecPolicy = FilterChain
Значение по умолчанию
IPsec не применяется.
S-Terra Client-M
74
1.24. Структура FilterChain
Структура FilterChain задает список правил пакетной и контекстной фильтрации
(«цепочка» правил). Этой структуре может быть присвоено имя.
Имя структуры
FilterChain
Атрибуты
Filters
Атрибут Filters
Атрибут Filters задает список правил фильтрации с условиями срабатывания каждого
правила. Порядок обработки каждого правила соответствует порядку перечисления
фильтров в LSP за исключением ситуаций, когда используются переходы (см. атрибут
Action параметр STRING).
Синтаксис
Filters* = Filter
Пример
FilterChain IPsecPolicy:DMAP (
Filters = Filter (
ProtocolID = 17
SourcePort = 500, 4500
Action = PASS
PacketType = LOCAL_UNICAST, LOCAL_MISDIRECTED
),
Filter (
SourceIP = 192.168.2.0/24
DestinationIP = 192.168.2.240/29
Action = PASS
ExtendedAction
= ipsec< sa
= IPsecAction:DMAP:1:dmap:1
>
LogEventID = "IPsec:Protect:DMAP:1:dmap:1:client"
)
)
S-Terra Client-M
75
1.25. Структура Filter
Структура Filter задает правило пакетной и контекстной фильтрации.
Если структура Filter используется на платформе Android в составе
NetworkInterface.InputFilter или NetworkInterface.OutputFilter, для нее появляются
ограничения, связанные с тем, что такие фильтры преобразуются в правила iptables.
Ограничения следующие:
Запрещено указания полей Schedule, LogEventID, Log, Label, ExtendedAction,
PacketType.
Сочетание SourcePort или DestinationPort с ProtocolID кроме TCP и UDP, не
допускается.
В поле Action можно указывать только PASS или DROP.
Имя структуры
Filter
Атрибуты
SourceIP
DestinationIP
ProtocolID
SourcePort
DestinationPort
PacketType
Action
ExtendedAction
LogEventID
Schedule
Log
Label
Атрибут SourceIP
Атрибут SourceIP задает возможные значения поля Source Address в IPv4-заголовке
пакета15.
Синтаксис
SourceIP *= IP | IP/ЦЕЛОЕ32
Значения
IP-адрес
IP/ЦЕЛОЕ32 - IP-адрес с маской
Значение по умолчанию
допускается любое значение поля Source Address в IPv4-
заголовке пакета.
Атрибут DestinationIP
Атрибут DestinationIP задает возможные значения поля Destination Address в IPv4-
заголовке пакета.
Синтаксис
SourceIP *= IP | IP..IP | IP/ЦЕЛОЕ32
Значения
IP-адрес
IP..IP - диапазон IP-адресов
IP/ЦЕЛОЕ32 - IP-адрес с маской
15 Для цепочки фильтров IPsec правил используется особая интерпретация. См. описание
IPsecPolicy.
S-Terra Client-M
76
Значение по умолчанию
допускается любое значение поля Destination Address в
IPv4-заголовке пакета.
Атрибут ProtocolID
Атрибут ProtocolID задает возможные значения поля Protocol в IPv4-заголовке.
Синтаксис
ProtocolID *= ЦЕЛОЕ32 | ЦЕЛОЕ32..ЦЕЛОЕ32
Значение
целое число из диапазона 0..255.
Значение 0 означает все сетевые протоколы.
Значение по умолчанию
любое значение поля Protocol в IPv4-заголовке.
Атрибут SourcePort
Атрибут SourcePort описывает список идентификаторов портов для указанных
протоколов объекта16. Если значение ProtocolID не TCP и не UDP, то данный фильтр
не совпадет, поиск фильтров продолжится. Если в ProtocolID заданы оба протокола -
TCP и UDP, то указанные порты допускаются в сочетании с любым из двух
протоколов.
Синтаксис
SourcePort *= ЦЕЛОЕ32 | ЦЕЛОЕ32..ЦЕЛОЕ32
Значение
целое число из диапазона 0..65535.
Значение 0 означает все порты для указанных протоколов.
Значение по умолчанию
допускается любое значение поля Source Port в UDP либо
TCP заголовке пакета.
Атрибут DestinationPort
Атрибут DestinationPort описывает список идентификаторов портов для указанных
протоколов объекта17. Если значение ProtocolID не TCP и не UDP, то данный фильтр
не совпадет, поиск фильтров продолжится. Если в ProtocolID заданы оба протокола -
TCP и UDP, то указанные порты допускаются в сочетании с любым из двух
протоколов.
Синтаксис
DestinationPort *= ЦЕЛОЕ32 | ЦЕЛОЕ32..ЦЕЛОЕ32
Значение
целое число из диапазона 0..65535.
Значение 0 означает все порты для указанных протоколов.
Значение по умолчанию
допускается любое значение поля Destination Port в UDP
либо TCP заголовке.
16 Для цепочки фильтров IPsec правил используется особая интерпретация. См. описание
IPsecPolicy.
17 Для цепочки фильтров IPsec правил используется особая интерпретация. См. описание
IPsecPolicy.
S-Terra Client-M
77
Атрибут PacketType
Атрибут PacketType задает список типов пакетов, для которых данное правило может
сработать.
Синтаксис
PacketType *= ЦЕЛОЕ32
Значение
TRANSIT - транзитные пакеты, которые не предназначены для
данного хоста и не созданы данным хостом.
LOCAL_BROADCAST - broadcast в локальной подсети (т.е. без
учета универсальных broadcast 255.255.255.255, 0.0.0.0). Данное
значение используется только для входящих пакетов.
LOCAL_UNICAST - обычные пакеты, принятые/отправленные
хостом, на котором загружена LSP.
LOCAL_MISDICRECTED - пакеты, принятые/отправленные с
интерфейса, на котором адрес получателя/отправителя не
зарегистрирован.
Значение по умолчанию
любой тип пакетов.
Атрибут Action
Атрибут Action задает действие, которое должно быть применено к пакету при
выполнении условий срабатывания правила.
Синтаксис
Action = PASS | DROP | STRING
Значение
PASS - прекращается поиск правил фильтрации, выполняется
действие, описанное в ExtendedAction. Если ExtendedAction
отсутствует, пакет пропускается для дальнейшей обработки.
DROP - прекращается поиск правил фильтрации, не выполняется
действие, описанное в ExtendedAction, пакет уничтожается.
STRING - в кавычках указывается строчка и в случае срабатывания
данного правила должен продолжиться поиск правил, начиная с
того, у которого значение атрибута Label совпадает с указанной
здесь строчкой. Правило фильтрации, на который происходит
переход, должно присутствовать в том же списке правил
(FilterChain) и располагаться в списке после фильтра, откуда
происходит переход.
Значение по умолчанию
PASS.
Атрибут ExtendedAction
Атрибут ExtendedAction задает дополнительные условия для срабатывания правила
и/или дополнительные действия, которые должны быть применены при выполнении
условий срабатывания правила. Условия (действия) задаются в виде синтаксической
конструкции "процедура". То есть указывается имя и именованные параметры в
угловых скобках.
Синтаксис
ExtendedAction = процедура
ExtendedAction = inspect_tcp <«>
ExtendedAction = inspect_ftp <«>
S-Terra Client-M
78
ExtendedAction = tcp_flags <«>
ExtendedAction = classify_mark <...>
ExtendedAction = ipsec <...>
ExtendedAction = bit_check <«>
Значение
inspect_tcp - отслеживает состояние TCP-соединения, делает
некоторые проверки на корректность заголовка, меняет время жизни
записи о соединении в соответствии с текущим состоянием
соединения. Для пропуска пакетов в обе стороны, добавляются
дополнительные правила фильтрации во входящую и исходящую
цепочки правил интерфейса, на котором сработала процедура tcp.
Дополнительные правила удаляются вместе с записью о
соединении.
Для совместимости с IOS CBAC на остальные интерфейсы, где
присутствуют цепочки фильтрации, добавляются правила для
пропуска пакетов по данному соединению. При этом обновление
записи происходит только при обработке пакета на том интерфейсе,
где создался контекст.
inspect_ftp - дополнительно отслеживает некоторые команды FTP,
создает правила для пропуска соединения для данных FTP,
определяет и блокирует некоторые подозрительные команды,
которые могут являться атакой на FTP сервер.
Параметры для inspect_tcp и inspect_ftp
Имя
Тип
Значения
По умолчанию
параметра
flags
список
AUDIT,
включены предупреждения, отключен
значений
NOALERT
аудит
ЦЕЛОЕ32
timeout
ЦЕЛОЕ32
берется из
FirewallParameters.TCPEstablishedTimeout
AUDIT - формировать сообщения при закрытии состояния со статистической
информацией.
NOALERT - не формировать сообщения о потенциальных атаках (попытках взлома).
timeout - время хранения информация о неактивном соединении, этот парамeтр
переопределяет время жизни установившегося соединения.
tcp_flags - дополнительная фильтрация пакетов по флагам TCP-
заголовка, без сохранения какой-либо информации о соединении.
Правило, в котором присутствует tcp_flags, считается подходящим
только если протокол TCP и флаги TCP-заголовка пакета
соответствуют заданным параметрам.
Параметры для tcp_flags
Имя
Тип
Значения
По умолчанию
параметра
set
список значений
SYN, FIN, ACK, PSH, RST, URG
нет требований
ЦЕЛОЕ32
clear
список значений
SYN, FIN, ACK, PSH, RST, URG
нет требований
ЦЕЛОЕ32
S-Terra Client-M
79
any_set
список значений
SYN, FIN, ACK, PSH, RST, URG
нет требований
ЦЕЛОЕ32
any_clear
список значений
SYN, FIN, ACK, PSH, RST, URG
нет требований
ЦЕЛОЕ32
set - флаги, которые обязательно должны быть выставлены
clear - флаги, которые должны быть сброшены
any_set - любой из указанных флагов может быть выставлен для совпадения
any_clear - любой из указанных флагов может быть сброшен для совпадения.
Флаги задаются константами, значение которых соответствует кодированию в
заголовке TCP. Если флаги заданы списком, значения объединяются операцией
"логическое или". Можно задать несколько флагов сразу одним числом. Например,
следующие записи эквивалентны:
14h
ACK, RST
4, 10h
4, 4, 4, 16
Флаги, выставленные в TCP-заголовке пакета, должны совпадать с флагами,
заданными по set, clear и одному из any_set или any_clear.
classify_mark - проверяет и/или выставляет TOS-байт в IP-пакетах.
Параметры для classify_mark
Имя
Тип
Значения
По умолчанию
параметра
tos_set
ЦЕЛОЕ32
0-255
0
tos_set_mask
ЦЕЛОЕ32
0-255
0, значение TOS-байта
не меняется
tos_match
список значений
0-255
байт TOS не влияет на
ЦЕЛОЕ32
совпадения фильтра
tos_match_mask
ЦЕЛОЕ32
0-255
маска должна быть
отлична от нуля, если
список tos_match не пуст
tos_set, tos_set_mask - если маска не нулевая, то в TOS-байте заголовка пакета будут
выставлены биты, соответствующие tos_set.
tos_match, tos_match_mask - задают дополнительные ограничения на совпадение
фильтра. Фильтр будет считаться подходящим только в том случае, если одно из
значений tos_match совпадет со значением TOS-байта пакета в битах, ограниченных
tos_match_mask.
ipsec - указывает, что пакет должен быть обработан с помощью
IPsec.
Параметры для ipsec
Имя параметра
Тип
Значения
По умолчанию
sa
список
обязательное
IPsecAction
поле
S-Terra Client-M
80
fallback_action
ЦЕЛОЕ32
REQUEST_SA,PASS,DROP
REQUEST_SA
sa_requests_max
ЦЕЛОЕ32
8
packets_waiting_max
ЦЕЛОЕ32
8
sa - список IPsec-правил, которые могут быть использованы для создания SA,
прикрепленных к данному правилу. Инициатор всегда использует первое IPsecAction
fallback_action - действие, выполняемое в случае отсутствия SA. По умолчанию -
REQUEST_SA.
REQUEST_SA - посылать запрос в демон, ставить пакет в очередь
PASS - пропускать пакет без IPsec-обработки
DROP - уничтожать пакет.
Входящие пакеты, попадающие на действие с флагом REQUEST_SA, также
будут уничтожены.
sa_requests_max - максимальное количество неотвеченных запросов на создание SA
bundle, отправленных в демон по данному правилу.
Есть и общее ограничение на количество запросов - значение можно задать через
drv_mgr - параметр ipsec_breq_max (значение по умолчанию - 1000). Текущее
количество запросов доступно через drv_mgr - параметр ipsec_breq_count.
packets_waiting_max - размер очереди в пакетах, ожидающих приход SA bundle.
bit_check - задает дополнительную фильтрацию по значениям
битов данных и заголовков пакета.
Параметры для bit_check
Имя параметра
Тип
Значения
По умолчанию
origin
IP_HDR - смещение
IP_HDR
считается от начала пакета
(начала IP-заголовка) или
IP_DATA - смещение
считается начиная с первого
байта данных после IP-
заголовка.
bit-range
диапазон битов
operation
EQUAL (равно), LESS
EQUAL
(меньше), GREATER
(больше)
value
неотрицательное
число
origin - начальное смещение для bit-range.
bit-range - диапазон битов, которые проверяется. Задается в формате
bit_offset1..bit_offset2, где bit_offset - неотрицательные смещения в пакете
относительно origin в битах.
Допускается, чтобы bit_offset1 и bit_offset2 совпадали, но второе смещение должно
быть не меньше первого. Диапазон должен закрывать не более 32 бит, следовательно
разница bit_offset2-bit_offset1 не должна быть больше 31.
S-Terra Client-M
81
operation - операция сравнения. Операция выполняется над значением, извлеченным
из пакета по адресу bit-range и значением value. Данные пакета интерпретируются как
неотрицательное число, bit_offset1 является старшим битом числа, bit_offset2 -
младшим битом числа.
value - значение, с которым сравниваются данные пакета.
Если описано несколько операций сравнения, то они выполняются последовательно.
Если на какой-то из операций условия не совпали, пакет считается неподходящим под
условия bit_check. Так, если необходимо, можно проверить длину IP-пакета, а потом
производить сравнение данных за пределами IP-заголовка.
bit_check влияет именно на совпадение фильтра, а не приводит к каким-то
дополнительным действиям, если совпадение обнаружено. Таким образом, поля
Action, Log интерпретируются после проверки bit_check.
Если смещение bit_offset2 выходит за пределы пакета, пакет будет уничтожен.
Пакеты, подвергаемые проверке bit_check, не проходяет сборку (IP reassembly). Но
если важно, чтобы пакет не был собран до выполнения bit_check, необходимо
помещать фильтры с bit_check вначало цепочки фильтров - другие фильтры могут
вызывать сборку пакетов (например, фильтрация по TCP или UDP портам). Кроме
того, действия inspect_tcp или inspect_ftp могут привести к сборке пакета, даже если
фильтры с этими действиями стоят в цепочке позже, чем bit_check.
Пример
В первом правиле задано уничтожать пакеты, у которых в 4 битовом поле Header
length выставлено значение больше 5. Во втором правиле указано уничтожать пакеты
протокола 17, у которых номер порта "Destionation Port" свыше 300, а значение
"Destination IP" 7.7.7.212.
Filter (
ExtendedAction = bit_check[[4..7, GREATER, 5]]
Action = DROP
LogEventID = "\"options in IP header\""
), Filter (
ProtocolID = 17
ExtendedAction
=
bit_check
[[128..159,
070707D4h],[IP_DATA,16..31,LESS,300]]
LogEventID = "\"special packet\""
Action = DROP
)
Допустимые значения ExtendedAction для разных применений FilterChain
приведены в нижеследующей таблице.
inspect_tcp,
tcp_flags
classify_mark
bit_check
ipsec
inspect_ftp
NetworkInterface.InputFilter
+
+
+
+
-
NetworkInterface.OutputFilter
IPsecAction.InputFilter
–
+
+
+
-
IPsecAction.OutputFilter
NetworkInterface.InputClassification
-
+
+
+
-
S-Terra Client-M
82
NetworkInterface.OutputClassification
NetworkInterface.IPsecPolicy
-
-
-
-
+
Если ExtendedAction не соответствует применению FilterChain, выдается ошибка
разбора конфигурации.
Значение по умолчанию
отсутствуют специальные действия над пакетом.
Атрибут LogEventID
Атрибут LogEventID задает идентификатор, который передается в сообщения
протоколирования, связанные с данным фильтром. При наличии LogEventID
сообщения о подпадании пакета под фильтр отправляются в Syslog.
Синтаксис
LogEventID = СТРОКА
Значение
фактически LogEventID можно считать именем фильтра, но
требования на уникальность отсутствуют.
Значение по умолчанию
неименованное правило.
Атрибут Schedule
Атрибут Schedule задает временные диапазоны, в которые данный фильтр активен. В
другое время фильтр не активен и не учитывается при фильтрации пакетов.
Деактивация фильтра ExtendedAction = inspect_* приводит к прекращению
отслеживания соединений по данному правилу и уничтожению динамически
созданных фильтров.
Нельзя указывать временные диапазоны для фильтров, привязанных к
NetworkInterface.IPsecPolicy.
Синтаксис
Schedule = Schedule
Значение по умолчанию
нет ограничений по времени действия фильтра.
Атрибут Log
Атрибут Log включает/выключает протоколирование по данному фильтру. Если
протоколирование включено и пакет подпадает под фильтр, то в лог будет передано
об этом сообщение.
Синтаксис
Log = TRUE | FALSE
Значение
TRUE - включает протоколирование по данному фильтру
FALSE - протоколирование выключено.
Значение по умолчанию
FALSE.
Атрибут Label
Атрибут Label задает метку, которая при совпадении со строкой в атрибуте Action
другого правила, говорит о том, что с данного правила можно продолжить поиск
правил (см. атрибут Action параметр STRING).
Синтаксис
Label = СТРОКА
Значение по умолчанию
метка отсутствует.
S-Terra Client-M
83
1.26. Структура Schedule
Структура Schedule задает расписание действия правил фильтрации.
Структуре может быть присвоено имя, что позволяет делать ссылки из нескольких
правил на одно расписание.
Имя структуры
Schedule
Атрибуты
Periods
Атрибут Periods
Атрибут Periods задает список временных интервалов. Если текущее время попадает в
заданный интервал, то правило, для которого задан интервал, в данный момент
считается активным.
Если в списке есть пересекающиеся интервалы с противоречащими действиями
(Period.Action), то используется интервал, который записан раньше в списке.
Синтаксис
Periods* = Period
Значение по умолчанию
ограничение по времени не применяется.
S-Terra Client-M
84
1.27. Структура Period
Структура Period описывает временной диапазон - периодический или абсолютный.
Если атрибуты Start или End содержат абсолютную дату (тип ДАТА представляется
тремя целыми числами без знака, разделенными символом ’/’ - число/месяц/год), то
интервал считается абсолютным, в противном случае - он периодический. Для
абсолютных интервалов допускается только указание абсолютной даты и времени.
Буквенные обозначения дней недели и месяцев запрещены.
Время соответствует локальному времени, установленному в операционной системе.
Интервалы отслеживаются с максимальным опозданием в 1 минуту, но в случае
крайней загруженности ОС (т.е. невозможности выполнения приложений в течение
длительного времени), отслеживание графиков может задерживаться более чем на 1
минуту.
Имя структуры
Period
Атрибуты
Start
End
Action
Атрибут Start
Атрибут Start задает начало временного интервала.
Синтаксис
Start = ЦЕЛОЕ32, ДАТА, ВРЕМЯ
Значение
SUNDAY, MONDAY, TUESDAY, WEDNESDAY, THURSDAY, FRIDAY,
SATURDAY,
JANUARY, FEBRUARY, MARCH, APRIL, MAY, JUNE, JULY, AUGUST,
SEPTEMBER, OCTOBER, NOVEMBER, DECEMBER,
дата, время, день месяца (1..31), END_OF_MONTH (последний день
месяца.
Для периодических интервалов атрибут Start является
обязательным и определяющим для указания временного
интервала. Действует следующий порядок:
если в Start указан месяц, то периодичность год,
если в Start указан день месяца, периодичность - месяц,
если в Start указан день недели, периодичность - неделя,
если в Start указано только время, период - день.
Значение, указанное в Start может быть больше значения,
указанного в End. При этом интервал инвертируется - End
переносится на следующий год, месяц, неделю или день в
зависимости от периодичности.
Допускается указание нескольких значений, например, месяца и дня
месяца. Но делать это надо с осторожностью. Если, например,
указанного числа в месяце нет, то период будет пропущен.
День недели нельзя указывать вместе с месяцем или числом
одновременно. Остальные комбинации допускаются.
Действуют следующие правила дополнения:
Если время не указано, то берется начало дня (00:00).
Если месяц указан, но не указано число, то берется первое число.
S-Terra Client-M
85
Значение по умолчанию
для абсолютных интервалов - начало летоисчисления.
Для периодических интервалов поле обязательно.
Примеры абсолютных интервалов:
Period a (Start = 23/12/2009 End = 8/9/2016, 22:30)
Period b (End = 08/09/ 2007, 2:30)
Period c (Start = 2:00, 5 /6/15)
Примеры периодических интервалов:
Period a (Start = 2, JANUARY End = 10)
# со второго по десятое января
каждого года
Period b (Start = 12:00 End = 14:00)
# каждый день с 12 до двух дня
Period c (Start = 10, 10:00 End = 14:00)
# с 10 числа каждого месяца до 14
часов #последнего дня месяца
Period d (Start = MONDAY End = FRIDAY, 17:00) # с понедельника до 17:00 пятницы
каждую #неделю
Period e (Start = APRIL, 1, 15:00 End = APRIL, 1, 14:00)
# весь год кроме 1 часа
1 #апреля
Period f (Start = MONDAY, 18:30 End = 17:30)
# с понедельника 18:30
по следующий
#понедельник 17:30
Атрибут End
Атрибут End задает конец временного интервала.
Синтаксис
End = ЦЕЛОЕ32, ДАТА, ВРЕМЯ
Значение
SUNDAY, MONDAY, TUESDAY, WEDNESDAY, THURSDAY, FRIDAY,
SATURDAY,
JANUARY, FEBRUARY, MARCH, APRIL, MAY, JUNE, JULY, AUGUST,
SEPTEMBER, OCTOBER, NOVEMBER, DECEMBER,
дата, время, день месяца (1..31), END_OF_MONTH (последний день
месяца. .
Если указано время, то включается последняя минута. Так
прекращение интервала для End = 14:20 будет не ранее 14:21
Для абсолютных интервалов: если не указана дата, а только время,
то дата для End принимается равной дате для Start.
Для периодических интервалов действуют следующие правила
дополнения:
если время не указано, то берется конец дня (23:59),
если месяц не указан, но указан в Start - период оканчивается в
месяц с именем, указанным в Start,
если день месяца не указан, а в Start указан день месяца или месяц
- период оканчивается в последний день месяца (в релизе 14101
надо явно указывать число в End, если в Start указан месяц или
число),
S-Terra Client-M
86
если не указан день недели, но день недели есть в Start, период
оканчивается в день недели, указанный в Start18.
Действуют следующие ограничения:
день недели нельзя указывать вместе с месяцем или числом
одновременно,
нельзя указывать день месяца больше 28, если месяц не задан явно
или месяц - февраль19,
нельзя указывать величины большего порядка, чем в Start - т.е.
если в Start не указан месяц, то в End нельзя указать месяц.
Значение по умолчанию
для абсолютных интервалов отсутствие End считается
отсутствием ограничения по времени. Причем если End
отсутствует, Start обязательно должен быть указан.
Для периодических интервалов отсутствие End
интерпретируется как конец дня, если Start не содержит
указание месяца и/или числа. Если в Start указан месяц и/или
число, End выставляется на конец месяца.
Атрибут Action
Атрибут Action задает активность правила в указанный период. Если указано ENABLE,
то временной интервал считается интервалом активности для правила фильтрации,
если указано DISABLЕ - то в указанный временной интервал правило неактивно и не
учитывается при фильтрации пакетов.
Синтаксис
Action = ENABLE | DISABLE
Значение
ENABLE - правило фильтрации работает в заданный интервал
времени
DISABLE - правило фильтрации не работает в заданный интервал
времени
Значение по умолчанию
ENABLE.
18 Если End указывает на более раннее время дня, чем Start, то интервал будет длиться до
соответствующего дня следующей недели.
19 Допустимо указывать 29 февраля, как отдельный день - Start и End оба указывают на 29
февраля. В этом случае период будет активен один день за 4 года.
S-Terra Client-M
87
1.28. Формат задания DistinguishedName
(GeneralNames) в LSP
Текстовое представление DN
Текстовое представление DistinguishedName (GeneralNames), далее просто имени,
задается в соответствии с RFC2253:
distinguishedName = [name]; may be empty string
name name-component *("," name-component)
name-component = attributeTypeAndValue *("+"
attributeTypeAndValue)
attributeTypeAndValue = attributeType "=" attributeValue
attributeType = (ALPHA 1*keychar) / oid
keychar = ALPHA / DIGIT / "-"
oid = 1*DIGIT *("." 1*DIGIT)
attributeValue = string
string = *( stringchar / pair )
/ "#" hexstring
/ QUOTATION *( quotechar / pair ) QUOTATION; only
from v2
quotechar = <any character except "\" or QUOTATION >
special = "," / "=" / "+" / "<" / ">" / "#" / ";"
pair = "\" ( special / "\" / QUOTATION / hexpair )
stringchar =<any character except one of special, "\" or
QUOTATION>
hexstring = 1*hexpair
hexpair = hexchar hexchar
hexchar = DIGIT / "A" / "B" / "C" / "D" / "E" / "F"
/ "a" / "b" / "c" / "d" / "e" / "f"
ALPHA = <any ASCII alphabetic character>;(decimal 65-90 and
97-122)
DIGIT = <any ASCII decimal digit>
;(decimal 48-57)
QUOTATION = <the ASCII double quotation mark character '"'
decimal 34>
Дополнения и отступления от RFC2253
Имеются следующие дополнения и отступления от RFC2253:
символ "/" является разделителем компонент имени, т.е. допустим следующий
синтаксис:
name = name-component *("/" name-component)
S-Terra Client-M
88
для того, чтобы использовать этот символ как значащий, его необходимо
проэскейпить.
распознаются следующие сокращения типов атрибутов (attributeType)
DistinguishedName:
X.500 Attribute Type
Сокращение
countryName
C
stateName
ST
localityName
L
organizationName
O
organizationalUnitName
OU
commonName
CN
title
T
surname
SN
givenName
GN
initials
I
streetAddress
STREET
nameQualifier
NQ
generationQualifier
GQ
userid
UID
domainComponent
DC
регистр, в котором записано сокращение, не имеет значения.
Строковое задание GeneralNames сведено к синтаксису, описанному в RFC2253.
Распознаются следующие сокращения типов атрибутов имени GeneralNames:
Тип атрибута
Сокращение
otherName
OTHERNAME
rfc822Name
EMAIL
dNSName
DNS
directoryName
DN
uniformResourceIdentifier
URI
iPAddress
IP
S-Terra Client-M
89
registeredID
RID
регистр, в котором записано сокращение, не имеет значения
задание атрибутов x400Address и ediPartyName в строковом
представлении не поддерживается.
Согласно RFC2253 символы ’"’(кавычки) и ’\’(back-slash)
являются служебными. Согласно описанию Терминального символа СТРОКА,
при задании любого строкового значения в LSP указанные символы так же
используются как служебные. Поэтому:
каждая отдельно стоящая кавычка в строковом представлении должна
быть дополнена слева символом ’\’ в LSP
каждое сочетание ’\"’ в строковом представлении должно быть
дополнено слева ’\\’ в LSP.
Примеры
Строковое
Имя в сертификате
В LSP
представление
O=Sergey, Danila and
O=Sergey\, Danila and
Subject="O=Sergey\, Danila
company
company
and company"
Subject="O=JSC \\\"Horns
O=JSC "Horns and hoofs"
O=JSC \"Horns and hoofs\"
and hoofs\\\""
CN=Device#4
CN="Device#4"
Subject="CN=\"Device#4\""
S-Terra Client-M
90
1.29. Работа с сертификатами
Отсылка локального сертификата
Для отсылки локального сертификата партнеру по IKE в LSP-конфигурации
необходимо:
в структуре AuthMethodGOSTSign задать атрибут SendCertMode со значением:
ALWAYS - всегда отсылать локальный сертификат
CHAIN - всегда отсылать локальный сертификат, СА сертификат и
промежуточные СА сертификаты.
Получение сертификата партнера
Сертификат партнера можно получить либо по протоколу IKE, либо по протоколу
LDAP.
Сначала агент пытается получить сертификат партнера по IKE, если партнер не
прислал сертификат, а прислал свой идентификатор. Агент по этому идентификатору
ищет сертификат партнера сначала в своей базе Продукта, если не нашел, то
продолжает поиск на LDAP-сервере.
Получение сертификата партнера по IKE
Для получения сертификата партнера по IKE в LSP-конфигурации нужно:
в структуре AuthMethodGOSTSign задать атрибут SendRequestMode со
значением ALWAYS - всегда запрашивать сертификат партнера
в конфигурации партнера в структуре AuthMethodGOSTSign задать атрибут
SendCertMode со значением:
ALWAYS - высылать сертификат
CHAIN - высылать локальный сертификат, СА сертификат с цепочкой
промежуточных СА.
Получение сертификата партнера по LDAP
В этом случае партнер присылает свой идентификатор, а агент по Subject будет искать
сертификат партнера на LDAP-сервере. Для прохождения LDAP-пакетов до LDAP-
сервера необходимо в LSP-конфигурации задать соответвующий фильтр:
задать структуру LDAPSettings с IP-адресом LDAP-сервера:
если прислан идентификатор типа DN:
агент по Subject ищет сертификат партнера сначала в своей базе
Продукта, а затем на LDAP-сервере
если прислан идентификатор другого типа:
для получения Subject в локальной конфигурации задаются атрибуты
RemoteID, RemoteCredential, DoNotMapRemoteIDToCert
если DoNotMapPeerIDToCert = TRUE, то Subject будет составляться из
RemoteCredential
S-Terra Client-M
91
если DoNotMapPeerIDToCert = FALSE, то Subject будет составляться из
RemoteCredential и RemoteID.
по составленному Subject агент ищет сертификат партнера сначала в
своей базе Продукта, а затем на LDAP-сервере.
Проверка сертификата по CRL
Для проверки сертификата партнера по CRL в LSP-конфигурации нужно:
в структуре GlobalParameters задать атрибут CRLHandlingMode, при
значениях этого атрибута:
optional - используется действующий CRL из базы Продукта
enable и best_effort - действующий CRL может быть получен по LDAP.
Для получения CRL с LDAP-сервера сначала проверяется поле CDP в проверяемом
сертификате, если поле CDP отсутствует, то в конфигурации должна быть задана
структура LDAPSettings c адресом LDAP-сервера. В базу Продукта с LDAP-сервера
загружается действующий CRL и по нему проверяется сертификат партнера.
Для прохождения LDAP-пакетов до LDAP-сервера необходимо в политике задать
соответвующий фильтр.
S-Terra Client-M
92
