Программный комплекс С-Терра Шлюз. Версия 4.1. Руководство администратора Инициализация S-Terra Gate на вычислительных системах архитектуры Intel x86/x86-64

Инициализация «С-Терра Шлюзª

Содержание

Инициализация S-Terra Gate на вычислительных системах архитектуры

Intel x86/x86-64

Подготовка программно-аппаратного комплекса к инициализации

Подготовка ПАК исполнения класса защиты КС1 к инициализации

Подготовка ПАК исполнения класса защиты КС2 с АПМДЗ к инициализации

Подготовка ПАК исполнения класса защиты КС2 с СЗН «СПДС-USB-01ª к

инициализации

Подготовка ПАК исполнения класса защиты КС3 к инициализации

Инициализация S-Terra Gate при первом старте

Разграничение доступа

Создание контейнеров с секретными ключами

Настройки конфигурационного файла

Описание работы утилиты

Команды уровня администратора

Команды уровня пользователя

Сообщения об ошибках при вводе команд

Протоколирование событий

Подготовка программно-аппаратного комплекса к

инициализации

В качестве терминала для аппаратной платформы (АП), на которой установлен Продукт S-

Terra Gate, можно использовать:

компьютер, подключенный к последовательному порту АП

монитор и клавиатуру, подключенные к разъемам АП.

Подготовка ПАК исполнения класса защиты КС1 к

инициализации

Шаг 1:

К АП, с установленным Продуктом S-Terra Gate 3005/7000, а также к АП Kraftway

Credo VV22 и Kraftway Credo VV23, с установленным Продуктом S-Terra Gate

100/100B/100V/1005/1000V, подключите к разъемам монитор и клавиатуру в

качестве терминала и перейдите к Шагу 2.

К АП, с установленным Продуктом S-Terra Gate 100/100B/100V/1005/1000V,

подключите к последовательному порту компьютер в качестве терминала,

используя нуль-модемный кабель (5 проводов):

для АП TONK 1800 подключить следует к COM2-порту

для остальных АП - к COM1-порту.

На компьютере используйте терминальную программу, например, Windows

HyperTerminal. В программе HyperTerminal выполните настройки:

File-> Properties-> Settings-> Emulation-> VT100

Во вкладке Connect To нажмите кнопку Configure и выполните следующие

настройки COM-порта:

Bits per second: 115200

Data bits: 8

Parity: None

Stop bits: 1

Flow control: None

Шаг 2:

Включите шнур питания в сеть переменного тока и нажмите кнопку питания на АП.

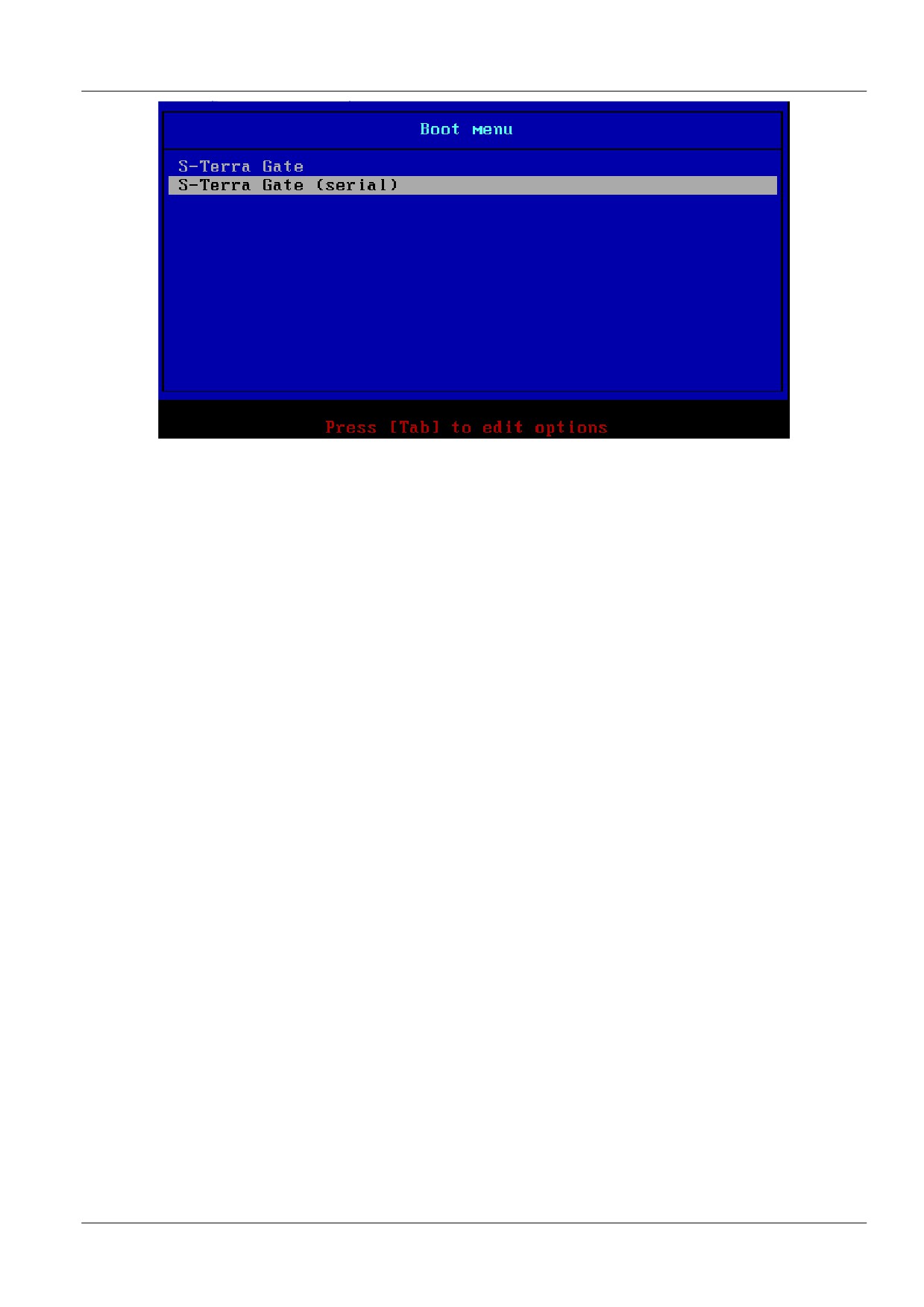

Укажите, что будет использоваться в качестве терминала для аппаратной

платформы (Рисунок 1):

S-Terra Gate - монитор и клавиатура

или

S-Terra Gate (serial) - компьютер, подключенный к

последовательному порту АП

Подготовка ПАК исполнения класса защиты КС2 с

АПМДЗ к инициализации

Для защиты от несанкционированного доступа к АП могут использоваться следующие

аппаратно-программные модули доверенной загрузки (АПМДЗ): ПАК «Собольª, «Аккорд-

АМДЗª, «КРИПТОН-ЗАМОКª, «Тринити АПМДЗª, «МАКСИМ-М1ª. Если на АП не установлена

плата АПМДЗ, необходимо её подключить и инициализировать, руководствуясь

эксплуатационной документацией на АПМДЗ.

Шаг 1:

К АП, с установленным Продуктом S-Terra Gate 3005/7000, подключите к

разъемам монитор и клавиатуру в качестве терминала и перейдите к Шагу 2.

К АП, с установленным Продуктом S-Terra Gate 100/100B/100V/1005/1000V,

подключите к последовательному порту компьютер в качестве терминала,

используя нуль-модемный кабель (5 проводов):

для АП TONK 1800 подключить следует к COM2-порту,

для остальных АП - к COM1-порту.

На компьютере используйте терминальную программу, например, Windows

HyperTerminal. В программе HyperTerminal выполните настройки:

File-> Properties-> Settings-> Emulation-> VT100

Во вкладке Connect To нажмите кнопку Configure и выполните следующие

настройки COM-порта:

Bits per second: 115200

Data bits: 8

Parity: None

Stop bits: 1

Flow control: None

Шаг 2:

При необходимости подключите внешний считыватель идентификаторов к

разъему АПМДЗ.

Шаг 3:

Включите шнур питания в сеть переменного тока и нажмите кнопку питания на АП.

Шаг 4:

При появлении на экране запроса от АПМДЗ предъявите идентификатор:

Выполните необходимые настройки в соответствии с руководством

администратора АПМДЗ.

Шаг 5:

Укажите, что будет использоваться в качестве терминала для аппаратной

платформы (Рисунок 1):

S-Terra Gate - монитор и клавиатура

или

S-Terra Gate (serial) - компьютер, подключенный к

последовательному порту АП

Шаг 6:

После загрузки ОС войдите в систему

имя пользователя - root

пароль - пустой.

Шаг 7:

Выполните процедуру инициализации программного комплекса S-Terra Gate,

описанную в разделе «Инициализация S-Terra Gate при первом стартеª.

Подготовка ПАК исполнения класса защиты КС2 с

СЗН «СПДС-USB-01ª к инициализации

Шаг 1:

К АП, с установленным Продуктом S-Terra Gate 3005/7000, а также к АП Kraftway

Credo VV22 и Kraftway Credo VV23, с установленным Продуктом S-Terra Gate

100/100B/100V/1005/1000V, подключите к разъемам монитор и клавиатуру в

качестве терминала и перейдите к Шагу 2.

В остальных случаях, к АП, с установленным Продуктом S-Terra Gate, подключите

к разъемам монитор и клавиатуру в качестве терминала или подключите к

последовательному порту компьютер в качестве терминала, используя нуль-

модемный кабель (5 проводов):

для АП TONK 1800 подключить следует к COM2-порту,

для остальных АП - к COM1-порту.

На компьютере используйте терминальную программу, например, Windows

HyperTerminal. В программе HyperTerminal выполните настройки:

File-> Properties-> Settings-> Emulation-> VT100

Во вкладке Connect To нажмите кнопку Configure и выполните следующие

настройки COM-порта:

Bits per second: 115200

Data bits: 8

Parity: None

Stop bits: 1

Flow control: None

Шаг 2:

В случае внешнего подключения СЗН «СПДС-USB-01ª к АП (в этом случае СЗН

«СПДС-USB-01ª входит отдельно в комплект поставки и на АП наклеен стикер с

текстом «перед началом работы следует подключить СПДС-USB-01ª)

подсоедините СЗН напрямую или при помощи кабеля к внешнему USB-порту АП.

Шаг 3:

Включите шнур питания в сеть переменного тока и нажмите кнопку питания на АП.

Шаг 4:

Убедитесь, что BIOS ПЭВМ настроен на загрузку ОС с USB-устройства.

Шаг 5:

Укажите, что будет использоваться в качестве терминала для аппаратной

платформы:

S-Terra SPDS-USB Gate - монитор и клавиатура.

S-Terra SPDS-USB Gate (serial_0) - компьютер, подключенный к

последовательному порту COM1 АП.

S-Terra SPDS-USB Gate (serial_1) - компьютер, подключенный к

последовательному порту COM2 АП.

Для устройств DEPO Neos 220USF и TONK 1800, чтобы работать через serial-

порт, нужно выбрать пункт S-Terra SPDS-USB Gate (serial_1), а для

остальных устройств, работающих через serial-порт нужно выбирать S-Terra

SPDS-USB Gate (serial_0).

Шаг 6:

Во время загрузки ОС в течение 5 секунд есть возможность войти в режим

администратора СПДС-USB-01. На терминале появляется подсказка -

Press 'a' to enter to SPDS-USB Administrator mode

or Esc to continue OS loading

OS will continue loading in 5 seconds...

Нажмите клавишу 'а' и войдите режим администратора.

При входе в административный режим требуется ввести PIN

администратора (изначально PIN администратора и PIN пользователя -

12345678). После процедуры аутентификации будет выведено меню с

выбором возможных действий, требующих административного права

доступа к СЗН «СПДС-USB-01ª:

1. To change SPDS-USB Administrator's PIN - изменение PIN

администратора СПДС-USB-01.

2. To unblock SPDS-USB User's PIN - восстановление PIN пользователя

СПДС-USB-01.

3. To SPDS-USB image recovery - восстановление образа СПДС-USB-01 с

внешнего носителя (подробное описание восстановления образа СПДС-

USB-01 описано в документе «Инструкции по восстановлению и

обновлению ПАКª, в разделе «Инструкция по восстановлению ПАК с S-

Terra Gate, предустановленным на СЗН «СПДС-USB-01ª).

4. To continue OS loading - продолжение загрузки ОС в пользовательском

режиме.

Измените PIN администратора и PIN пользователя. Длина пароля

администратора должна быть не менее 8 символов, пользователя - не менее 4

символов (подробнее см. документ «Настройка шлюзаª, раздел «Изменение или

восстановление PIN для СЗН «СПДС-USB-01ª).

Войти в режим администратора СЗН «СПДС-USB-01ª и выполнить описанные

выше действия можно после каждой перезагрузки ОС.

Шаг 7:

При продолжении загрузки ОС в режиме пользователя появится запрос PIN

пользователя СЗН «СПДС-USB-01ª:

Enter User's PIN:

Введите PIN пользователя..

Шаг 8:

После загрузки ОС войдите в систему:

имя пользователя - root

пароль - пустой.

Шаг 9:

Выполните процедуру инициализации программного комплекса S-Terra Gate,

описанную в разделе «Инициализация S-Terra Gate при первом стартеª.

Подготовка ПАК исполнения класса защиты КС3 к

инициализации

При исполнении класса защиты КС3, кроме защиты от несанкционированного доступа и

обеспечения доверенной загрузки, разграничиваются права доступа пользователей к ОС и

настройке программного комплекса.

Шаг 1:

Подготовьте программно-аппаратный комплекс класса защиты КС3 к

инициализации S-Terra Gate аналогично, описанному выше для класса защиты

КС2.

Отличие состоит в том, что для входа в систему используйте

имя пользователя - administrator

пароль - s-terra

Шаг 2:

Войдите в режим настройки системы, выполнив команду:

cspgate# system

Шаг 3:

Выполните процедуру инициализации программного комплекса S-Terra Gate,

описанную в разделе «Инициализация S-Terra Gate при первом стартеª

Шаг 4:

Произведите необходимые настройки, описанные в разделе «Разграничение

доступаª.

Инициализация S-Terra Gate при первом старте

При старте программно-аппаратного комплекса после загрузки ОС появляется

предупреждение

"System is not initialized. Please run /opt/VPNagent/bin/init.sh to start

initialization procedure" и приглашение для входа в ОС.

Ниже пошагово описаны действия, которые необходимо выполнить для инициализации S-

Terra Gate.

Шаг 1:

Запустите скрипт /opt/VPNagent/bin/init.sh для старта процедуры

начальной инициализации S-Terra Gate.

Во время выполнения, инициализационный скрипт может быть прерван нажатием

комбинации клавиш Ctrl+C.

При возникновении ошибки процесс инициализации прерывается и на экран

выдается сообщение об ошибке.

Шаг 2:

Выполняется только в случае использования СКЗИ «КриптоПро CSPª

Запрашивается серийный номер лицензиии на CryptoPro CSP:

You have to enter license for CryptoPro CSP. Enter serial

number:

Серийный номер можно взять из «Лицензии на право использования СКЗИ

«КриптоПро CSPª, входящей в комплект поставки, например:

DU36X-D00GR-XXXXX-XXXXX-XXXXX. Не путайте «0ª (ноль) и букву «Oª.

При вводе неверного номера лицензии предлагается ввести его еще раз.

Шаг 3:

Инициализируется ДСЧ:

Для исполнений класса защиты KC1 проводится «биологическаяª инициализация

начального значения ДСЧ.

Для исполнений класса защиты КС2 и KC3 инициализация начального значения

ДСЧ выполняется без участия пользователя.

Шаг 4:

Далее запрашивается лицензионная информация на S-Terra Gate (эти данные

можно взять из «Лицензии на использование программного продукта компании

ЗАО «С-Терра СиЭсПиª, входящей в комплект поставки):

You have to enter license for S-Terra Gate

Предлагаются следующие пункты для ввода:

Available product codes:

GATE100

GATE100B

GATE100V

GATE1000

GATE1000V

GATE3000

GATE7000

GATE10000

RVPN

RVPNV

BELVPN

BELVPNV

UVPN

UVPNV

KZVPN

KZVPNV

Enter product code: - введите код продукта, например, GATE1000

Enter customer code: - введите код конечного пользователя, например,

GAZREESTRPROM

Enter license number: - введите номер лицензии, например, 55455

Enter license code: - введите код лицензии, например, B123456DFGH567KL

Шаг 5:

Следует вопрос о корректности введенных данных:"Is the above data

correct?". После получения подтверждения инициализация продолжается без

дополнительных вопросов. Если подтверждение не получено, то предлагается

ввести Лицензию еще раз.

Шаг 6:

Далее запускается vpn-демон (в случае исполнения Продукта класса защиты КС3,

vpn-демон запускаться не будет), создается пользователь "cscons" с

назначенным ему начальным паролем "csp".

Если инициализация завершилась успешно, то выдается сообщение: "Initialization

complete". При последующих стартах системы предупреждение о необходимости

инициализации системы не выдается.

Если инициализация завершилась неуспешно, то об этом выдаётся соответствующее

сообщение. При следующем старте комплекса администратору снова будет выдаваться

предупреждение об инициализации.

Драйвер Продукта S-Terra Gate установлен на все обнаруженные сетевые интерфейсы.

Программный комплекс S-Terra Gate установлен в каталог /opt/VPNagent.

При инициализации S-Terra Gate устанавливается политика безопасности, при которой

интерфейсы шлюза безопасности не пропускают пакеты - Default Driver Policy =

Dropall (в релизе 14101 устанавливается политика безопасности Passdhcp, при которой

интерфейсы шлюза безопасности пропускают только пакеты DHCP и в незащищенном виде).

Выдается информационное сообщение:

Default driver policy is configured to block network traffic.

Network is inaccessible in this mode.

You can change it using "${AgentRoot}bin/dp_mgr" utility or load security

policy.

В случае исполнения Продукта класса защиты КС1 и КС2:

для входа в Cisco-like интерфейс командной строки нужно использовать имя

пользователя "cscons" (начальный пароль "csp"),

для входа в ОС предназначено имя "root" (изначально без пароля).

В случае исполнения класса защиты КС3 администратор, для разграничения прав

пользователей на доступ к операционной системе и управление программным комплексом,

должен разделить пользователей на привилегированных и непривилегированных и

установить для них пароли. Подробнее описано в разделе «Разграничение доступаª.

Сразу после инициализации программного комплекса, в случае исполнения Продукта класса

защиты КС1 и КС2, автоматически запускается утилита cspvpn_verify для проверки

целостности установленного Продукта S-Terra Gate, которая описана в документе

«Специализированные командыª. При нарушении целостности восстановите содержимое

жесткого диска ПАК из образа жесткого диска, который входит в комплект поставки.

Выполните эту процедуру согласно документу - «Инструкции по восстановлению и

обновлению ПАКª.

Далее перейдите к настройке S-Terra Gate, описанной в документе «Настройка шлюзаª.

Разграничение доступа

Разграничение прав доступа пользователей к операционной системе и управлению

программным комплексом выполняется на этапе аутентификации в исполнениях Продукта

класса защиты KC3.

В зависимости от уровня доступа, пользователь может быть привилегированным

(администратор) и непривилегированным (пользователь с ограниченными возможностями).

После аутентификации, в зависимости от уровня, каждый пользователь может выполнять

свой определенный набор команд (см. «Команды уровня администратораª, «Команды уровня

пользователяª).

При аутентификации у пользователя запрашивается пароль и проверяется доступ по этому

паролю к контейнеру с секретным ключом (имя пользователя связано с именем контейнера и

уровнем доступа в конфигурационном файле). Эти действия выполняются специальной

утилитой auth_login.

Изначально в конфигурационном файле /opt/VPNagent/etc/auth_login.ini

присутствует пользователь administrator, для которого указан контейнер с секретным

ключом (пароль к контейнеру - s-terra). Измените пароль к контейнеру с ключевой парой,

пересоздав заново контейнер.

Для разграничения прав доступа пользователей к операционной системе и управлению

программным комплексом выполните следующие действия:

1. Создайте для пользователей контейнеры с секретными ключами, защищенные паролем.

2. Выполните необходимые настройки в конфигурационном файле auth_login.ini, где для

каждого пользователя укажите уровень доступа и имя контейнера, а также некоторые

дополнительные параметры (см. раздел «Настройки конфигурационного файлаª).

Создание контейнеров с секретными ключами

В случае применения СКЗИ «КриптоПро CSPª, для создания контейнера можно использовать

утилиту csptest (утилита находится в каталоге /opt/cprocsp/bin/ia32 или

/opt/cprocsp/bin/amd64), например:

csptest -keyset -newkeyset -container 'HDIMAGE\\contadmin' -machinekeyset

-password 123456

В случае применения криптобиблиотеки, разработанной компанией «С-Терра СиЭсПиª, для

создания контейнера используйте утилиту cont_mgr (описание утилиты приведено в

документе «Специализированные командыª). Пример:

/opt/VPNagent/bin/cont_mgr create -cont contadmin -PIN 123456

Если для используемого АПМДЗ не поддерживается функциональность ДСЧ, то возможны

различные варианты создания контейнеров с секретными ключами, в зависимости того, какая

криптографическая библиотека применяется в «С-Терра Шлюзª. Для «С-Терра Шлюзª со

встроенной криптобиблиотекой компании «С-Терра СиЭсПиª, при генерации ключевой пары и

создании контейнера возможно применение биологического ДСЧ. Для «С-Терра Шлюзª с

СКЗИ «КриптоПро CSPª возможны два варианта:

1. Администратор, используя СКЗИ «КриптоПро CSPª, может создать контейнеры на своем

рабочем месте и затем доставить их на «С-Терра Шлюзª.

Для создания контейнера используйте утилиту csptest (пример см. выше).

Выполните копирование контейнера с секретным ключом с одного ключевого носителя

на другой следующей командой, например:

csptest -keycopy -machinekeyset -src '\\.\media\src_cont' -dest

'\\.\media\dst_cont'

Если на «С-Терра Шлюзª применяется криптобиблиотека от компании «С-Терра

СиЭсПиª, доставленные контейнеры нужно конвертировать с помощью команды

cpkey_conv (описание утилиты приведено в документе «Специализированные

командыª).

Администратор, используя СКЗИ

«КриптоПро CSPª

(класс защиты КС2/КС3) и

электронный замок

«Собольª, может изготовить внешнюю гамму, доставить ее

безопасным способом на «С-Терра Шлюзª и затем, используя утилиту csptest или

cont_mgr, как это описано выше, создать на «С-Терра Шлюзª контейнеры с секретными

ключами.

Для изготовления внешней гаммы в командной строке запустите утилиту genkpim,

например:

genkpim.exe 500 12121111 f:\gamma

500 - необходимое количество случайных отрезков гаммы для записи на

носитель,

12121111 - номер комплекта внешней гаммы (8 символов в 16-ричном коде),

f:\gamma - путь на носителе, по которому будет записан файл с внешней

гаммой.

В результате выполнения команды создается файл kis_1, который записывается на

носитель по пути f:\gamma дублированием в два каталога: DB1 и DB2.

Далее действия будут различаться в зависимости от используемого СКЗИ:

В случае использования СКЗИ «КриптоПро CSPª, выполните копирование файлов

с внешней гаммой с носителя на «С-Терра Шлюзª в следующие каталоги:

/var/opt/cprocsp/dsrf/db1/ и /var/opt/cprocsp/dsrf/db2/

соответственно.

В случае использования криптобиблиотеки от компании «С-Терра СиЭсПиª,

выполните копирование одного файла с внешней гаммой с носителя на «С-Терра

Шлюзª, в каталог /var/s-terra/ext-gamma. Переименуйте файл с внешней гаммой в

eg_data.

В конфигурационном файле /etc/S-Terra/skzi.conf пропишите путь до каталога с

внешней гаммой:

ExtGammaPath=/var/s-terra/ext-gamma

Надёжно удалите файлы с внешней гаммой с носителя. После этого перезагрузите «С-

Терра Шлюзª и создайте контейнеры с секретными ключами.

Настройки конфигурационного файла

Настройки утилиты auth_login выполняются в конфигурационном файле

/opt/VPNagent/etc/auth_login.ini, представляющем обычный текстовый файл.

Строки, начинающиеся с восклицательного знака (!), считаются комментариями и

игнорируются. Пустые строки игнорируются.

В начале файла идут опциональные глобальные настройки, а затем - секции.

Глобальные настройки - автологин

Задается глобальный параметр - автологин. Для выполнения автологина необходимо, чтобы

далее в настройках присутствовал администратор (пользователь с параметром role=admin),

у которого указан пустой пароль. Этот администратор должен быть первым по счету.

autostart={ on | off }

автологин включен. При первом старте утилиты делается попытка

выполнить автологин.

off

автологин отключен (значение по умолчанию).

Секции

В каждой секции задаются параметры отдельного пользователя.

[<section_name>]

<param_name>=<param_val>

где

<section_name> имя секции задает имя пользователя,

<param_name> имя параметра,

<param_val>

значение параметра.

Возможные параметры:

role={ admin | user }

admin

администратор

user

пользователь (значение по умолчанию)

container=<container_name>

container_name

имя контейнера, к которому производится

проверка доступа. Обязательный параметр.

public_key=<public_key_file_path>

public_key_file_path

путь к файлу с публичным ключом.

Опциональная защита от подмены контейнера:

проверка подписи с использованием публичного

ключа, сохраненного отдельно от контейнера.

При отсутствии параметра - подпись не

проверяется.

Для экспорта публичного ключа из контейнера в файл, при использовании СКЗИ

«КриптоПро CSPª, выполните команду csptest (csptest находится в каталоге

/opt/cprocsp/bin/ia32 или /opt/cprocsp/bin/amd64), например:

csptest -keyset -container '<container_name>' -keytype signature

-machinekeyset -export <public_key_file_path>

Примечание: если в контейнере присутствует только ключ типа exchange, следует

заменить в команде -keytype signature на -keytype exchange.

Экспортировать публичный ключ из контейнера в файл, при использовании

криптобиблиотеки, разработанной компанией «С-Терра СиЭсПиª, можно

командой:

/opt/VPNagent/bin/cont_mgr export -cont <container_name> -PIN

<container_password> -ext <public_key_file_path>

config_user=<cs_console_user>

cs_console_user

пользователь ОС, от имени которого

происходит вход в режим конфигурирования

(запуск cs_console). Имеет смысл только для

администратора. Пользователь

<cs_console_user> обязательно должен

присутствовать в ОС и иметь cs_console в

качестве Shell. При отсутствии параметра

делается попытка подставить имя

администратора в качестве <cs_console_user>.

Если <cs_console_user> отсутствует в ОС или

его Shell отличен от cs_console, cs_console

запускается от имени пользователя root.

Пример конфигурационного файла

Ниже приведен пример файла auth_login.ini в случае применения СКЗИ «КриптоПро

CSPª.

! This is a comment

autostart=on

[admin]

role=admin

container=HDIMAGE\\admincont

public_key=/opt/VPNagent/etc/admincont_public_key

config_user=cscons

[user]

role=user

container=HDIMAGE\\usercont

public_key=/opt/VPNagent/etc/usercont_public_key

Пример конфигурационного файла при использовании криптобиблиотеки, разработанной

компанией «С-Терра СиЭсПиª.

! This is a comment

autostart=on

[admin]

role=admin

container=file://admincont

public_key=/opt/VPNagent/etc/admincont_public_key

config_user=cscons

[user]

role=user

container= file://usercont

public_key=/opt/VPNagent/etc/usercont_public_key

Описание работы утилиты

При старте утилита auth_login пишет свое название:

S-Terra Gate administrative console.

Если утилита запускается первый раз после рестарта системы и разрешен автологин, то для

первого, присутствующего в настройках конфигурационного файла администратора,

проверяется доступ по пустому паролю к его контейнеру с секретным ключом. При успешной

проверке запускается сервис безопасности:

Performing autostart as user <admin_name>

Configuring IPsec driver:

Starting IPsec daemon...done.

Autostart finished

Если автологин не разрешен, то запрашивается имя пользователя (пустое имя пользователя

не допускается - в этом случае выдается повторный запрос):

Далее запрашивается пароль (пустой пароль допускается):

<name>'s password:

Производится проверка, не заблокирован ли данный пользователь (подробнее см. подраздел

«Ограничение на количество попыток входа в системуª). На данном этапе может быть выдано

сообщение:

% The maximum number of login attempts for user <name> has been reached.

User has been blocked

Сообщение может появиться .в следующих случаях:

Реальный пользователь (описанный в файле /opt/VPNagent/etc/auth_login.ini)

ранее исчерпал допустимые попытки входа в систему и теперь заблокирован.

Попытка входа в систему неизвестным (не описанным в файле

/opt/VPNagent/etc/auth_login.ini) пользователем.

Поврежден (имеет некорректный формат) файл, в котором хранится количество

оставшихся попыток входа в систему данного пользователя.

Системная ошибка (не удалось прочитать или записать количество оставшихся

попыток).

Пользователь не может отличить эти ситуации. Однако в логе, доступном администратору,

эти ситуации можно различить по коду ошибки в сообщении.

Производится проверка полученного имени и пароля. Если проверка не пройдена:

Выполняется остановка исполнения на промежуток времени от 1 до 3 секунд.

На консоль выдается сообщение об ошибке:

% Access denied

Если у пользователя еще остались допустимые попытки входа в систему, выдается

сообщение об их количестве:

% You have <n> attempt(s) left

где <n> - число оставшихся попыток (от 1 до 9).

Если была использована последняя попытка входа в систему, выдается сообщение о

блокировке пользователя:

% The maximum number of login attempts for user <name> has been

reached. User has been blocked

Выполняется остановка исполнения на 1 секунду.

ОС автоматически перезапускает утилиту для повторения попытки аутентификации.

При использовании криптобиблиотеки компании «С-Терра СиЭсПиª, при проверке

полученного имени и пароля, возможно отсутствие инициализированного ДСЧ (например,

при первом входе в систему). В этом случае:

На консоль выдается сообщение:

RNG initialization is required. Press Enter to continue...

Когда пользователь нажимает на Enter, запускается программа rnd_mgr. Происходит

инициализация ДСЧ:

Если присутствует соответствующая аппаратная поддержка (например «Собольª)

или если присутствует внешняя гамма, инициализация проходит неинтерактивно.

В противном случае вызывается интерактивная инициализация.

После успешной инициализации на консоль выдается сообщение от утилиты:

Successfully initialized RNG.

В случае успешной аутентификации пользователь получает доступ к определенному набору

команд. Пользователю выдается приглашение командного интерпретатора, вид которого

зависит от уровня доступа пользователя:

для администратора:

hostname#

для пользователя:

hostname>

где

hostname - имя хоста, на котором работает программа.

Ключевые слова команд можно сокращать до того количества символов, при котором их

можно однозначно идентифицировать.

При выполнении команд (включая configure) работают специальные сочетания клавиш:

Прерывание выполнения запущенного процесса: CTRL+^ (CTRL+SHIFT+6). При работе через

консоль Cisco IOS (стандартный режим работы программы) следует нажать указанное

сочетание клавиш два раза, поскольку Cisco IOS перехватывает CTRL+^.

Если указанное выше сочетание клавиш не работает (например, внешний процесс завис),

можно нажать на CTRL+| - в этом случае будет послан SIGKILL - неперехватываемый сигнал,

по которому выполнение внешней программы безусловно прекращается.

Поддерживаются специальные команды редактирования командной строки, аналогичные

Cisco-like консоли (см. документ «Cisco-like командыª).

Ограничение на количество попыток входа в систему

Для каждого пользователя допускается 10 попыток входа в систему. Если все попытки входа в

систему оказываются неуспешными, пользователь блокируется. При успешном входе в

систему количество оставшихся попыток входа в систему возвращается к своему начальному

значению (10).

Счетчик допустимого количества попыток входа в систему хранится в файле:

/var/cspvpn/auth_login_count.<name>, где <name> - имя пользователя.

Отсутствие файла обозначает, что допускаются 10 попыток входа в систему.

Файл будет создан при первой попытке входа соответствующим пользователем.

Пользователь должен быть описан в конфигурационном файле

/opt/VPNagent/etc/auth_login.ini. Для неизвестного пользователя, отсутствующего в

файле auth_login.ini, файл со счетчиком не создается.

Администратор может разблокировать пользователя, удалив соответствующий файл со

счетчиком (/var/cspvpn/auth_login_count.<name>). Примечание: если будут

заблокированы все администраторы, вход в систему будет невозможен.

Формат файла /var/cspvpn/auth_login_count.<name> - бинарный (owner - root, group -

root, mode - 0600). Длина файла - 1 байт. В этом байте в виде числа хранится количество

оставшихся попыток входа в систему.

Если в файле хранится число 0 -- это обозначает, что пользователь заблокирован. Если

файл имеет неправильный формат (длина отлична от 1 или прочитанное число больше 10),

то пользователь также фактически заблокирован. Отличить данную ситуацию от предыдущей

можно по коду ошибки (см. раздел «Протоколирование событийª, Таблица 2).

Команды уровня администратора

Вход в режим настройки системы (запуск системного shell):

system

Команда необходима для начальной настройки системы и в аварийных ситуациях. В

остальных случаях рекомендуется пользоваться командой

configure

Сначала на консоль выдается сообщение:

Entering system shell...

Далее запускается интерактивная сессия системного shell.

При выходе из системного shell выдается сообщение:

Leaving system shell...

При необходимости аварийного завершения выполнения системного shell можно

использовать сочетания клавиш CTRL+^ (CTRL+SHIFT+6) или CTRL+|.

Запуск сервиса безопасности (аналогично /etc/init.d/vpngate start):

start

Остановка работы системы. Сначала останавливается сервис безопасности, затем

происходит останов ОС:

stop

Перезагрузка системы. Сначала останавливается сервис безопасности, затем происходит

перезагрузка ОС:

reboot

Вход в режим настройки S-Terra Gate (запуск cs_console - Cisco-like интерфейс командной

строки):

configure

Если заданный в настройках пользователь, под которым должен производиться вход в

конфигурационный режим, отсутствует в ОС или его Shell отличается от cs_console,

cs_console запускается от имени пользователя root с выдачей предупреждения в лог и на

консоль:

% Warning: configuring as user root. Check the 'config_user' setting

in /opt/VPNagent/etc/auth_login.ini

Сначала на консоль выдается сообщение:

Entering cs_console...

Далее запускается cs_console.

При выходе из cs_console выдается сообщение:

Leaving cs_console...

Следует учитывать, что приглашения командного интерпретатора cs_console аналогичны

приглашениям командного интерпретатора программы. Для того чтобы их отличать,

рекомендуется ориентироваться на приведенные выше сообщения.

При необходимости аварийного завершения выполнения cs_console можно использовать

сочетания клавиш CTRL+^ (CTRL+SHIFT+6) или CTRL+|

Администратору также доступны команды уровня пользователя.

Команды уровня пользователя

Выдача версии продукта (аналогична запуску утилиты /opt/VPNagent/bin/vershow):

show version

Выдача информации о текущей конфигурации (аналогична запуску утилиты

/opt/VPNagent/bin/lsp_mgr show):

show config

Выдача текущей информации о статусе защиты (аналогична запуску утилиты

/opt/VPNagent/bin/sa_mgr show):

show status

Выход из утилиты приведет к перезапуску утилиты и запросу имени пользователя:

exit

Сообщения об ошибках при вводе команд

При вводе синтаксически неправильной команды выдается сообщение об ошибке следующего

вида:

% Invalid input detected at '^' marker

Маркер '^' указывает на первый ошибочный символ, встреченный при разборе строки.

Если введена незавершенная команда, то выдается сообщение:

% Incomplete command

Если введена команда, допускающая неоднозначное толкование (как правило, из-за

чрезмерного сокращения ключевых слов), выдается сообщение:

Ambiguous command: "<введенная_команда>"

Протоколирование событий

В процессе работы выдаются сообщения в syslog с использованием facility=authpriv.

Список сообщений приведен в Таблица 1.

Таблица 1

Severity

Сообщение

Пояснение

err

% Error: failed to read settings from

Не удалось прочитать настройки

/opt/VPNagent/etc/auth_login.ini

программы.

Отсутствует или испорчен файл.

Программа аварийно завершается.

err

% Error: failed to set the root identity

Не удалось выставить идентификатор

пользователя root.

В нормальной ситуации не должно

возникать. Программа аварийно

завершается.

err

% Internal error: parser initialization failed

Внутренняя ошибка: проблемы с

инициализацией парсера.

В нормальной ситуации не должно

возникать. Программа аварийно

завершается..

err

% Error: failed to read the command list

Не удалось прочитать базу команд.

from

Отсутствует или испорчен файл.

/opt/VPNagent/etc/auth_login_cmd.xml

Программа аварийно завершается.

err

Autostart failed

Не удалось выполнить автологин.

info

Autostart failed. Error code: <err_code>

Не удалось выполнить автологин.

Выдается вместе с предыдущим

сообщением, но с использованием

severity=info. Система должна быть

настроена так, чтобы сообщения с

уровнем info не были доступны не

идентифицированному пользователю.

err

Attempt to login as user <name> failed

Не пройдена проверка имени оператора и

пароля.

info

Attempt to login as user <name> failed.

Не пройдена проверка имени оператора и

Error code: <err_code>

пароля.

Выдается вместе с предыдущим

сообщением, но с использованием

severity=info. Система должна быть

настроена так, чтобы сообщения с

уровнем info не были доступны не

идентифицированному пользователю.

err

Failed to set the autostart marker

Не удалось выставить признак

выполненного автологина.

Может приводить к тому, что попытка

выполнения автологина будет делаться

при каждом старте утилиты (неопасная

ситуация).

В нормальной ситуации не должно

возникать.

notice

User <name> logged in

Оператор с именем <name> успешно

получил доступ.

notice

Autostart performed as user <name>

Автологин выполнен успешно от имени

оператора <name>.

notice

User <name> called command:

Оператор <name> выполнил команду

notice

User <name> logged out

Оператор <name> вышел из программы

warning

% Warning: configuring as user root.

Конфигурирование (запуск cs_console)

Check the 'config_user' setting in

выполняется от имени пользователя root.

/opt/VPNagent/etc/auth_login.ini

Проверьте настройку config_user в файле.

В сообщениях с уровнем info, говорящих об ошибке аутентификации (попытка автологина или

входа оператора) пишется код ошибки. Возможные сообщения приведены в Таблица 2.

Таблица 2

Код ошибки

Пояснение

В настройках отсутствует администратор (только для сообщения "Autostart

failed").

Неизвестное имя оператора (отсутствует в настройках; только для

сообщения "Attempt to login as user <name> failed").

Контейнер не найден.

Не удалось загрузить публичный ключ (public_key ссылается на

несуществующий или ошибочный файл).

Не удалось подписать тестовые данные. Наиболее вероятная причина -

введен неправильный пароль.

Не удалось проверить подпись. Наиболее вероятные причины -

подмененный контейнер или ошибочный публичный ключ.

Не удалось получить из контейнера подходящий ключ для подписи тестовых

данных.

Криптографическая проблема. Наиболее вероятные причины -

«КриптоПроª не установлено, не зарегистрировано или нарушена его

целостность.

Пользователь исчерпал допустимые попытки входа в систему и теперь

заблокирован.

Поврежден (имеет некорректный формат) файл, в котором хранится

количество оставшихся попыток входа в систему данного пользователя

или

Системная ошибка (не удалось прочитать или записать количество

оставшихся попыток).

Сообщения, выдаваемые на консоль

Список сообщений выдаваемых на консоль приведен в Таблица 3.

Таблица 3

Дублируется

Сообщение

Тип

Пояснение

в syslog

S-Terra Gate administrative console

информационное

Стартовое

сообщение.

Performing autostart as user

информационное

Начало

<admin_name>

автологина.

Autostart finished

информационное

Завершение

автологина.

% Error: failed to read settings from

ошибка

Не удалось

/opt/VPNagent/etc/auth_login.ini

прочитать

настройки из

файла.

% Error: failed to set the root identity

ошибка

Не удалось

выставить

идентификатор

пользователя root.

% Internal error: parser initialization

ошибка

Внутренняя

failed

ошибка:

проблемы с

инициализацией

парсера.

% Error: failed to read the command

ошибка

Не удалось

list from

прочитать базу

/opt/VPNagent/etc/auth_login_cmd.x

команд.

% Warning: configuring as user root.

предупреждение

Конфигурировани

Check the 'config_user' setting in

е (запуск

/opt/VPNagent/etc/auth_login.ini

cs_console)

выполняется от

имени

пользователя root.

Проверьте

настройку

config_user в

файле.

% Access denied

ошибка

Отказ в доступе.

% System error, can not spawn

ошибка

Не удалось

process.

породить новый

процесс.

% System error, can not run external

ошибка

application.

% System error, can not create pipe.

ошибка

В нормальной

ситуации не

должно возникать.

% System error, input redirection to

ошибка

Не удалось

child process failed. Error code:

запустить

<errno>

внешнее

приложение.

% Warning: Terminal setup failed.

ошибка

Interactive applications could be

broken.

Entering cs_console...

информационное

В нормальной

ситуации не

должно возникать.

Возможно не

установлен

продукт или

нарушена его

целостность.

Leaving cs_console...

информационное

Системная

ошибка.

RNG initialization is required. Press

информационное

Требуется

Enter to continue...

инициализация

ДСЧ. Нажмите

Enter для

продолжения...

(При

использовании

криптобиблиотеки

компании «С-

Терра СиЭсПиª)
