Программный продукт С-Терра КП (Версия 4.1). Руководство администратора. Инструкция по обновлению и миграции Сервера управления

2.

Сценарий обновления Сервера

управления с версии 3.11 до версии 4.1

Для проведения процедуры обновления Сервера управления на одном и том же компьютере

выполните следующие шаги.

Шаг 1:

Скопируйте каталог с дистрибутивом С-Терра КП версии 4.1 на компьютер с

Сервером управления старой версии.

Шаг 2:

Зайдите в Панель управления - Программы и компоненты и удалите из

списка продукт S-Terra KP, а также FileZilla Server (Рисунок 1).

Рисунок 1

В процессе деинсталляции продукта FileZilla Server важно не удалить файл с

настройками - об этом предупреждает всплывающее диалоговое окно (Рисунок

2). Необходимо нажать No.

Рисунок 2

Оставшийся компонент, входивший в пакет установки С-Терра КП версии 3.11

(Рисунок 3), удалять необязательно.

Рисунок 3

Шаг 3:

Далее перейдите в каталог с дистрибутивом версии 4.1 и запустите setup.exe

(Рисунок 4).

4

Рисунок 4

Шаг 4:

В появившемся окне с запросом на установку необходимых компонент нажмите

кнопку Установить

(Рисунок

5). Начнется стандартный процесс установки,

описанный в разделе 3.1 документа «Программный продукт С-Терра КП. Версия

4.1. Руководство администратора».

Рисунок 5

В результате установки новой версии сохраняется вся информация о настройках

Сервера управления, о сертификатах Сервера управления, все учетные записи об

управляемых устройствах. По окончании установки Сервер управления готов к

работе.

5

3.

Сценарий переноса Сервера

управления версии 4.1 на другой

компьютер

3.1.

Сбор и сохранение данных Сервера

управления

Шаг 1:

На компьютере с установленным Сервером управления при помощи утилиты

upmgr сохраните в файл, например, С:\backup01.bin, настройки Сервера

управления, СА и рабочий сертификаты, данные о Клиентах управления

управляемых устройств, выполнив команду:

C:\Program Files\S-Terra KP\upmgr backup -f C:\backup01.bin

Сохраняется вся информация, кроме контейнеров с секретными ключами

сертификатов Сервера управления и статистической информации (Рисунок 6).

Рисунок 6

Для переноса всех настроек и контейнеров сертификатов будет использоваться USB-флеш.

Шаг 2:

Скопируйте файл backup01.bin с настройками Сервера управления на USB-

флеш.

Для экспортирования контейнеров сертификатов Сервера управления на USB-флеш

перейдите к разделу «Экспорт контейнеров к ГОСТ-сертификатам» либо к разделу «Экспорт

контейнеров к RSA-сертификатам».

6

3.1.1.

Экспорт контейнеров к ГОСТ-сертификатам

Шаг 1:

Предварительно нужно добавить USB-флеш к списку типов ключевых носителей,

распознаваемых «КриптоПро CSP». Для этого вставьте USB-флеш в USB-

разъем ПК с Сервером управления и определите логическое имя (букву), под

которым он отображается в системе.

Шаг 2:

Запустите CryptoPro CSP от имени Администратора. Перейдите во вкладку

Hardware, нажмите кнопку Configurate readers« (Рисунок 7).

Рисунок 7

Шаг 3:

Выберите All removable media и нажмите Add« (Рисунок 8).

Рисунок 8

7

Шаг 4:

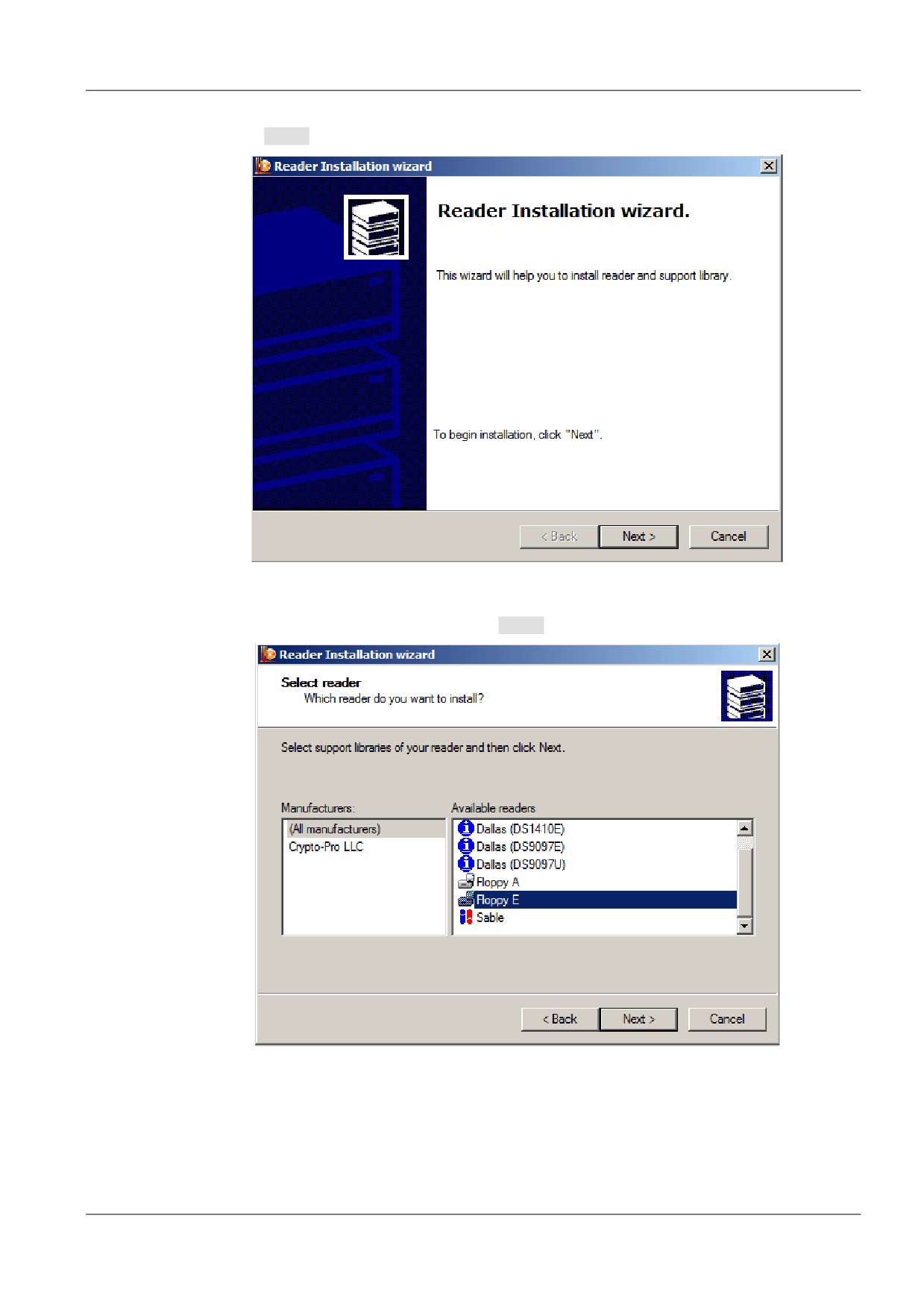

Появится Мастер установки считывателя - Reader installation wizard. Нажмите

Next > (Рисунок 9).

Рисунок 9

Шаг 5:

Из списка доступных считывателей выберите устройство

(USB-флеш) под

необходимой буквой и нажмите Next > (Рисунок 10).

Рисунок 10

8

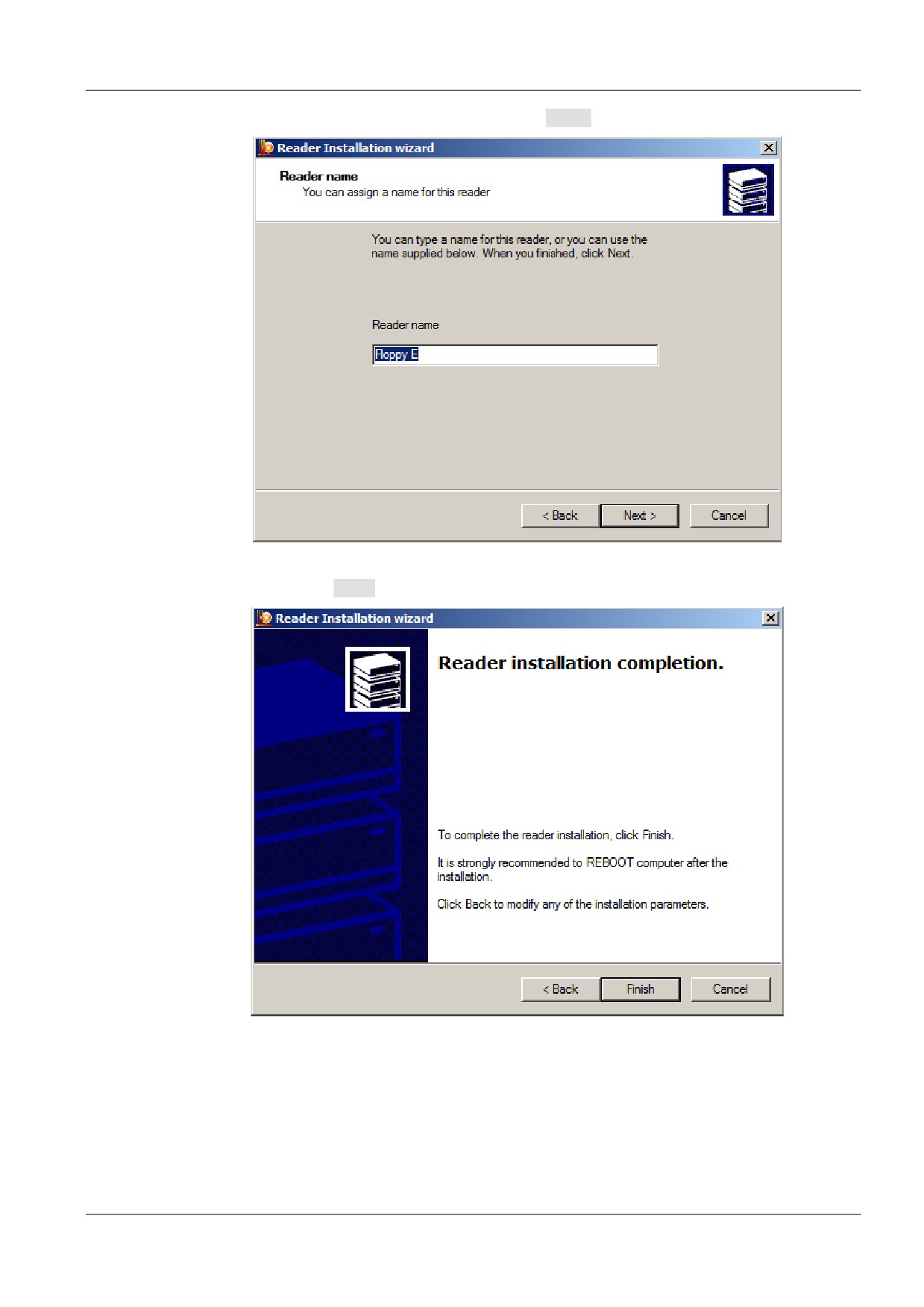

Шаг 6:

Подтвердите имя считывателя, нажав Next > (Рисунок 11).

Рисунок 11

Шаг 7:

Нажмите Finish и перезагрузите компьютер (Рисунок 12).

Рисунок 12

9

Шаг 8:

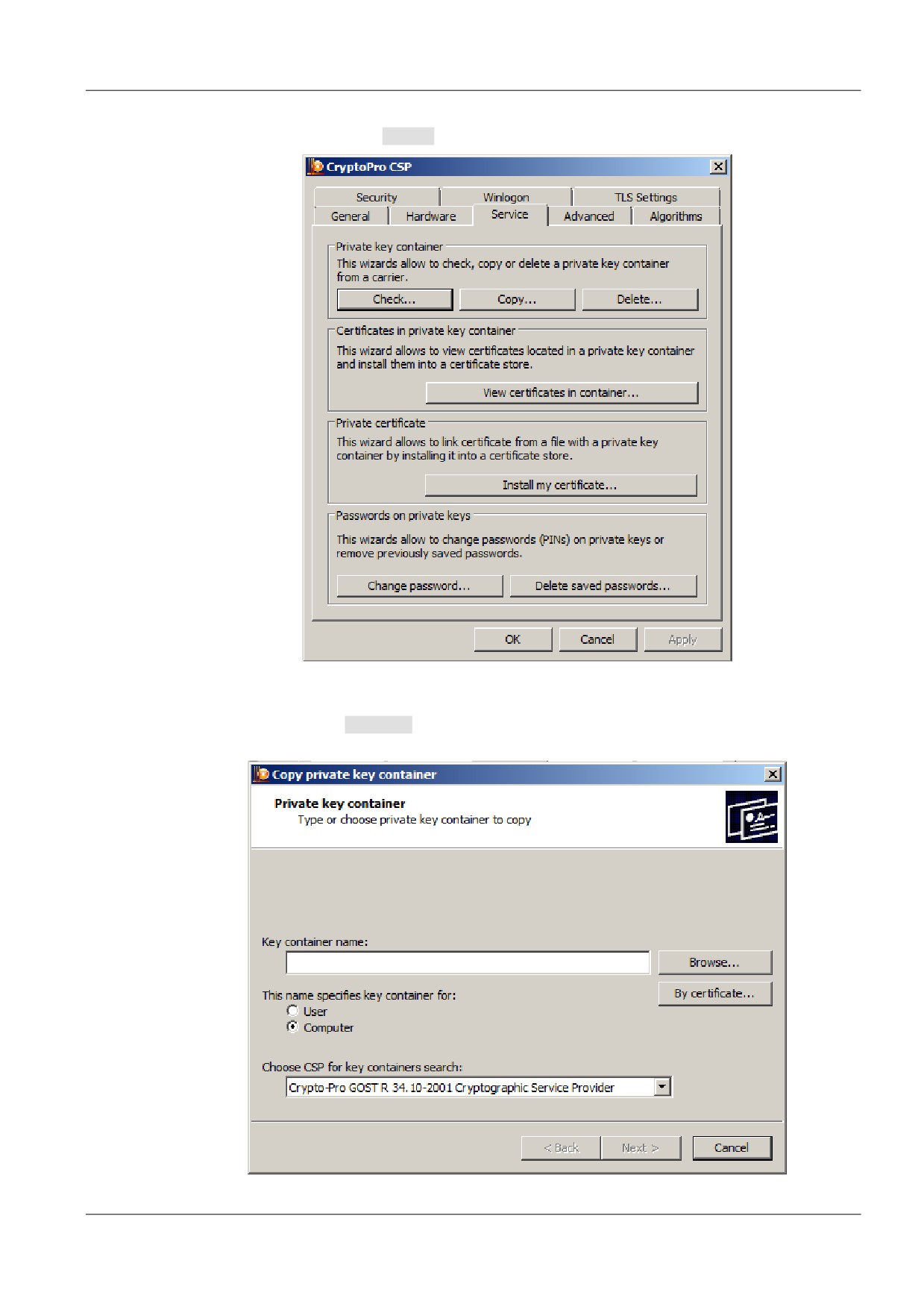

Для копирования контейнеров запустите CryptoPro CSP, во вкладке Service

нажмите кнопку Copy« (Рисунок 13).

Рисунок 13

Шаг 9:

В появившемся окне поставьте переключатель в положение Computer и

нажмите Browse«(Рисунок

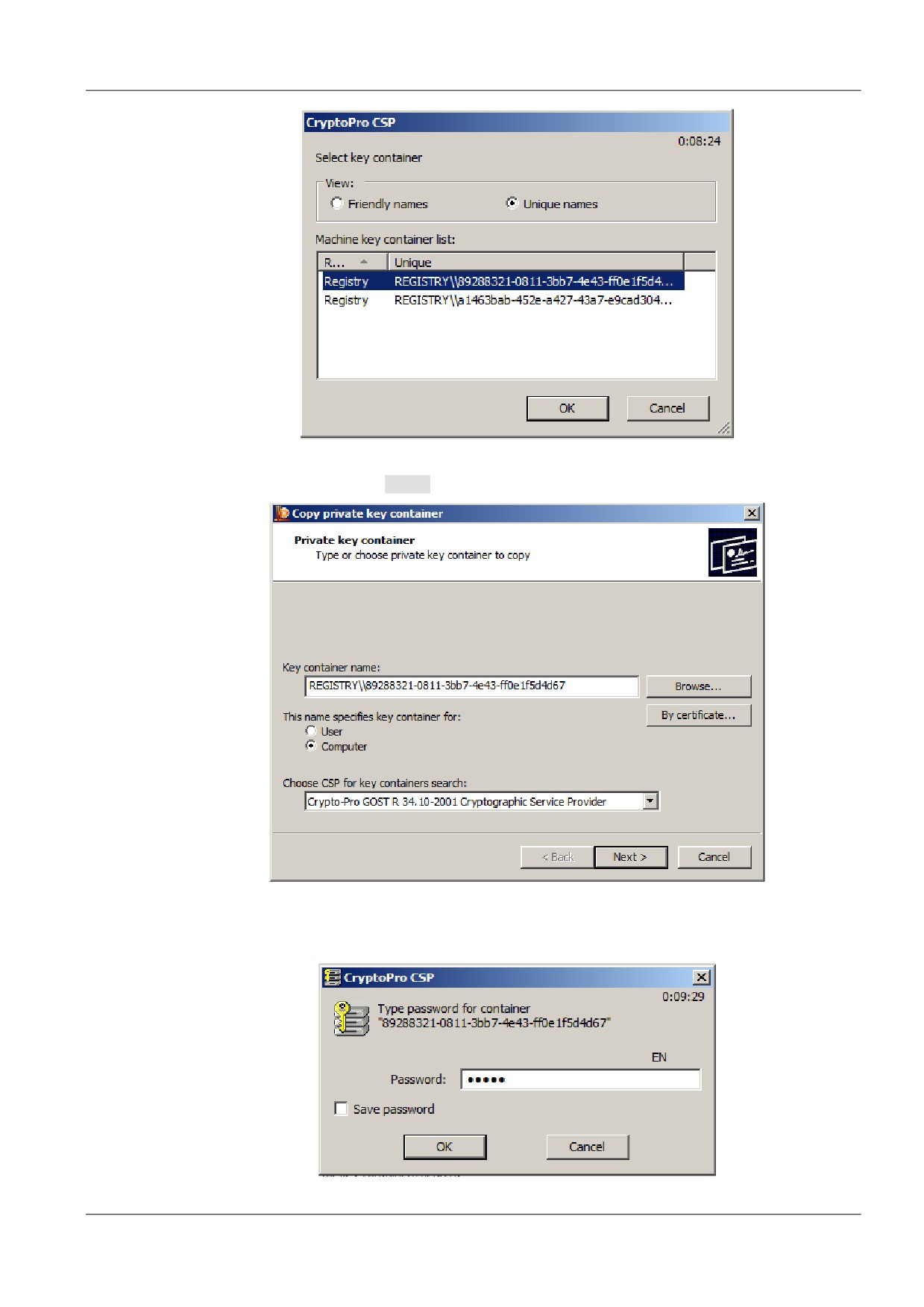

14), выберите необходимый контейнер СА

сертификата, размещенный в реестре (Рисунок 15).

Рисунок 14

10

Рисунок 15

Шаг 10: Нажмите кнопку Next > (Рисунок 16).

Рисунок 16

Шаг 11

Введите пароль на контейнер с секретным ключом, который задавался при

создании СА-сертификата на Сервере управления (Рисунок 17).

Рисунок 17

11

Шаг12:

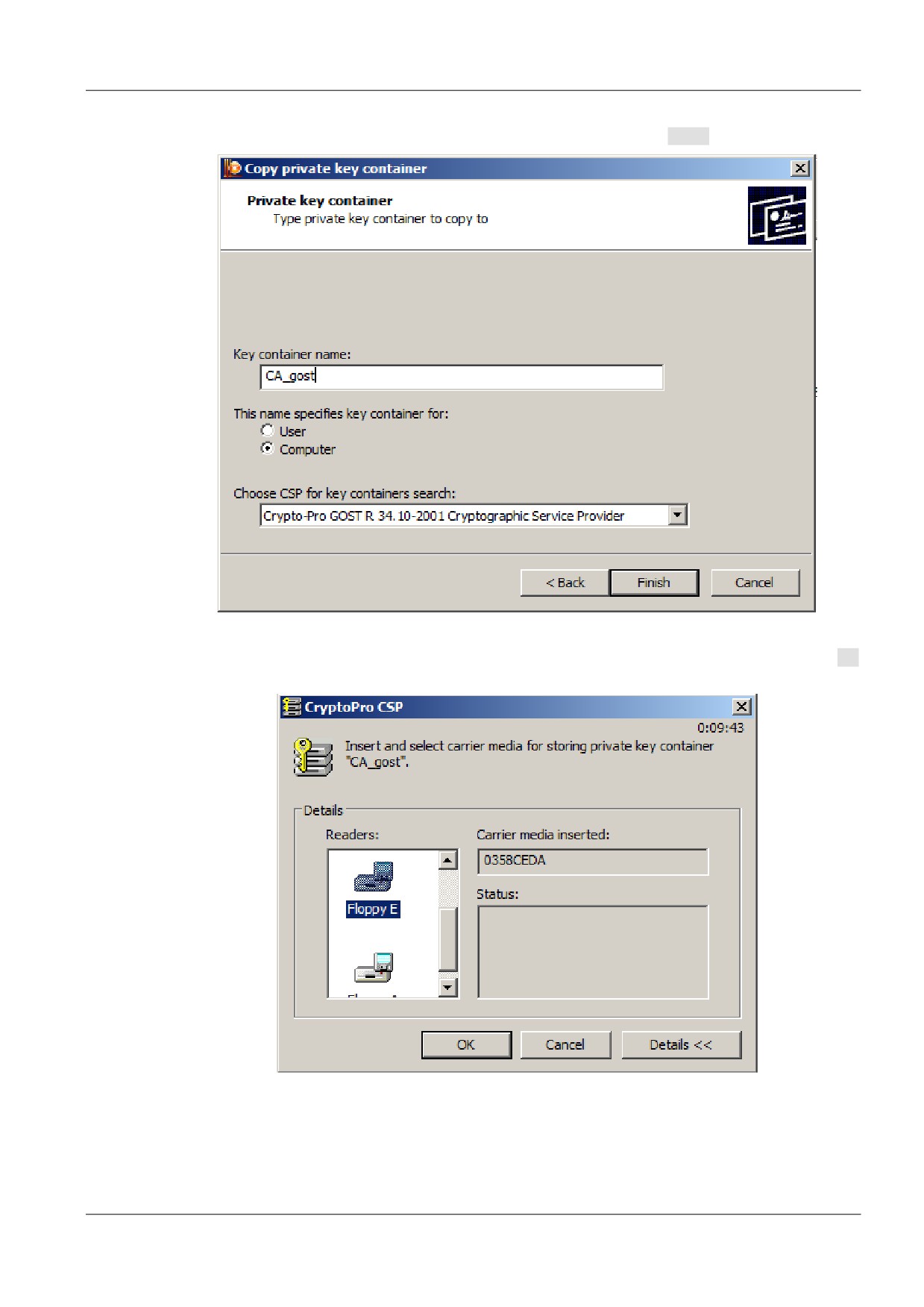

В появившемся окне введите имя нового контейнера, в который будет

скопирован секретный ключ СА-сертификата, нажмите Finish (Рисунок 18).

Рисунок 18

Шаг 13: Выберите ключевой носитель для нового контейнера - USB-флеш, нажмите ОК

(Рисунок 19).

Рисунок 19

12

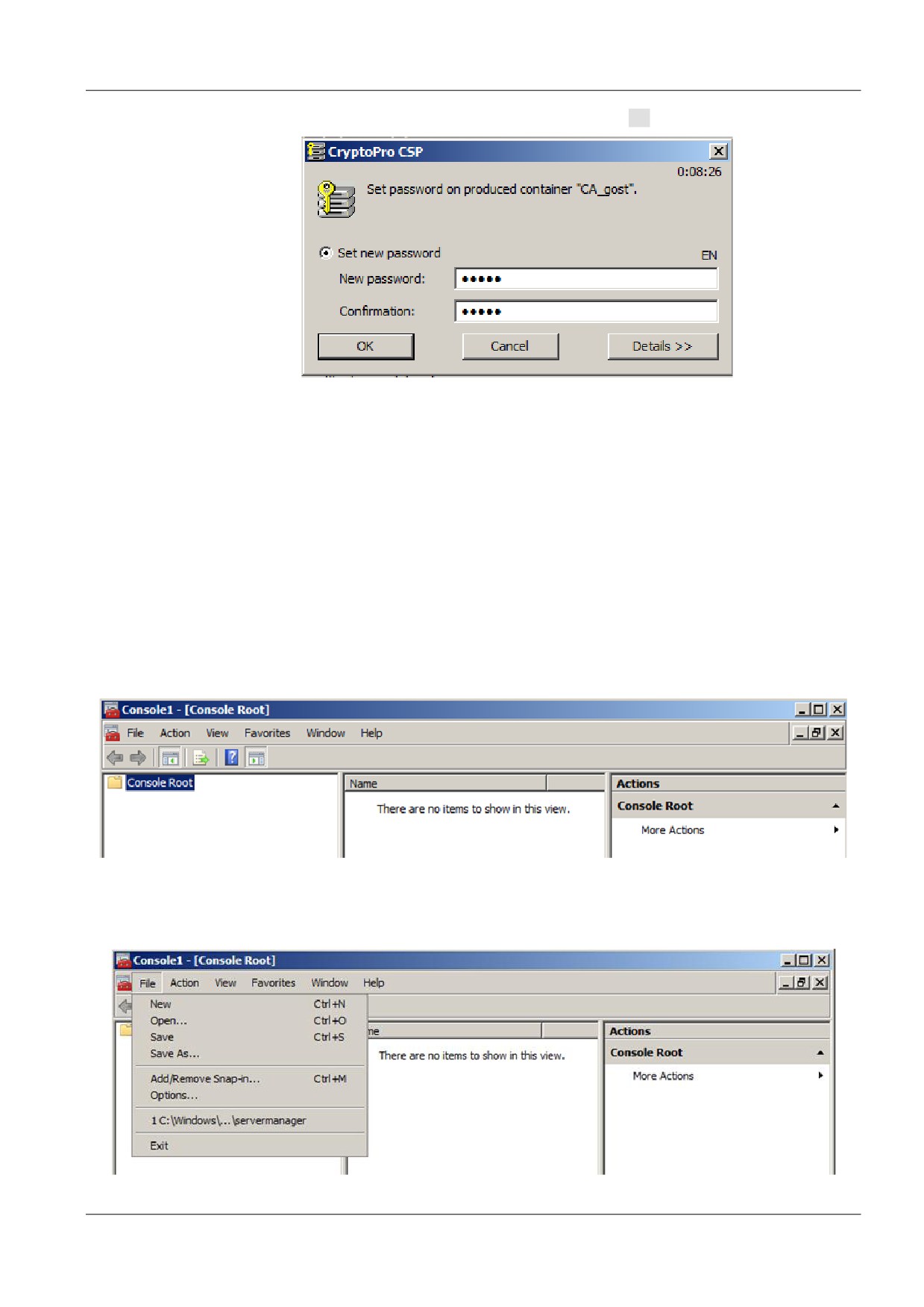

Шаг 14: Установите пароль на новый контейнер, нажмите ОК (Рисунок 20).

Рисунок 20

Шаг 15: Аналогичным образом скопируйте контейнер с секретным ключом для рабочего

сертификата Сервера управления на USB-флеш.

Далее перейдите к разделу «Восстановление данных на новом ПК».

3.1.2.

Экспорт контейнеров к RSA-сертификатам

Если на Сервере управления используются сертификаты с ключами на RSA-алгоритме, то

для переноса сертификатов с одного Сервера управления на другой экспортируем их вместе

с секретными ключами в файл формата *.pfx. Для переноса данных будем использовать

USB-флеш, предварительно вставленную в USB-разъем.

Шаг 1:

На компьютере с исходным Сервером управления из командной строки

запустите: mmc. Откроется окно консоли (Рисунок 21).

Рисунок 21

Шаг 2:

Выберите в меню предложение File-Add/Remove Snap-in…(Рисунок 22).

Рисунок 22

13

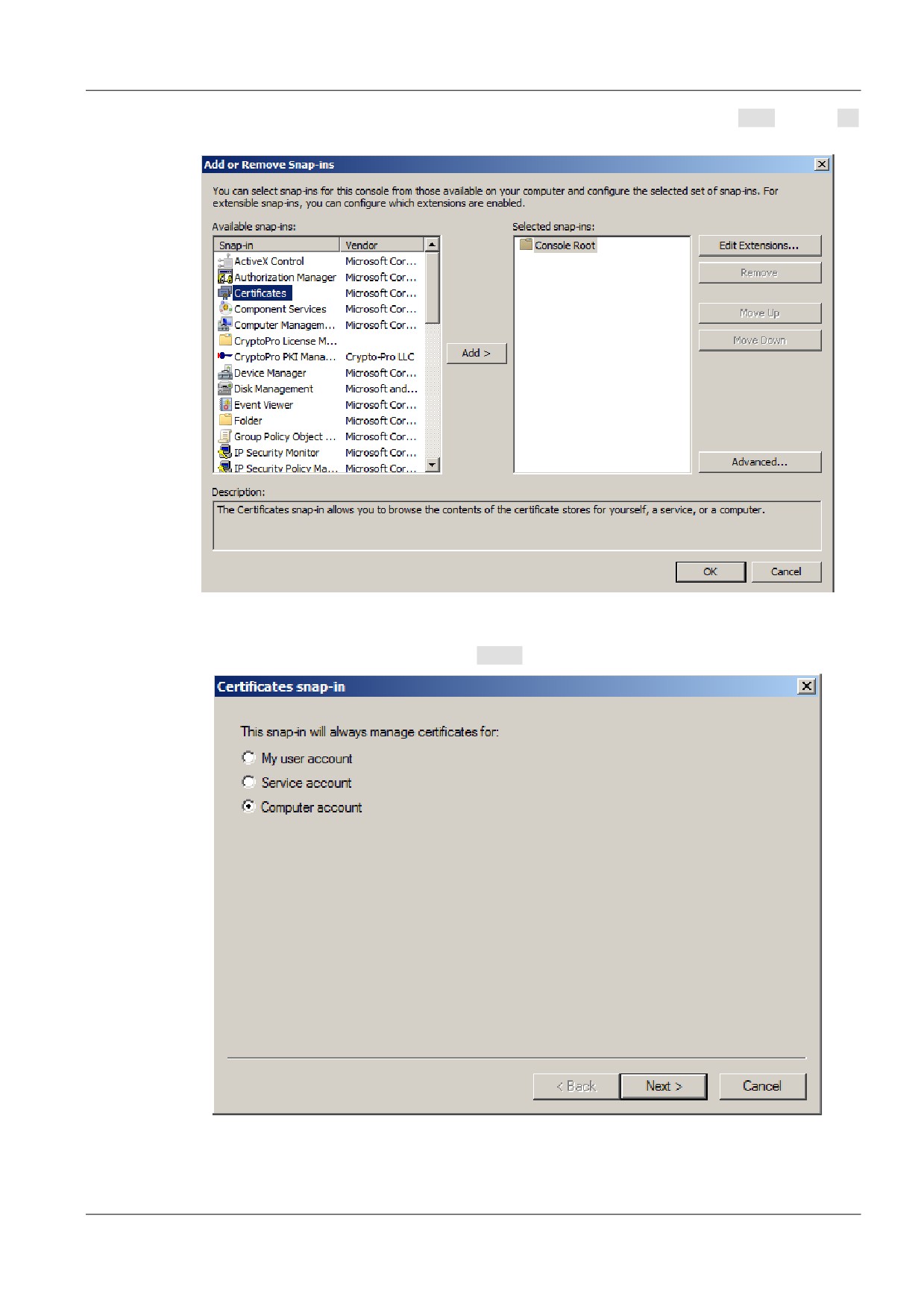

Шаг 3:

В появившемся окне слева выберите Certificates и нажмите Add>, затем ОК

(Рисунок 23).

Рисунок 23

Шаг 4:

В следующем диалоговом окне поставьте переключатель в положение

Computer account, нажмите Next > (Рисунок 24).

Рисунок 24

14

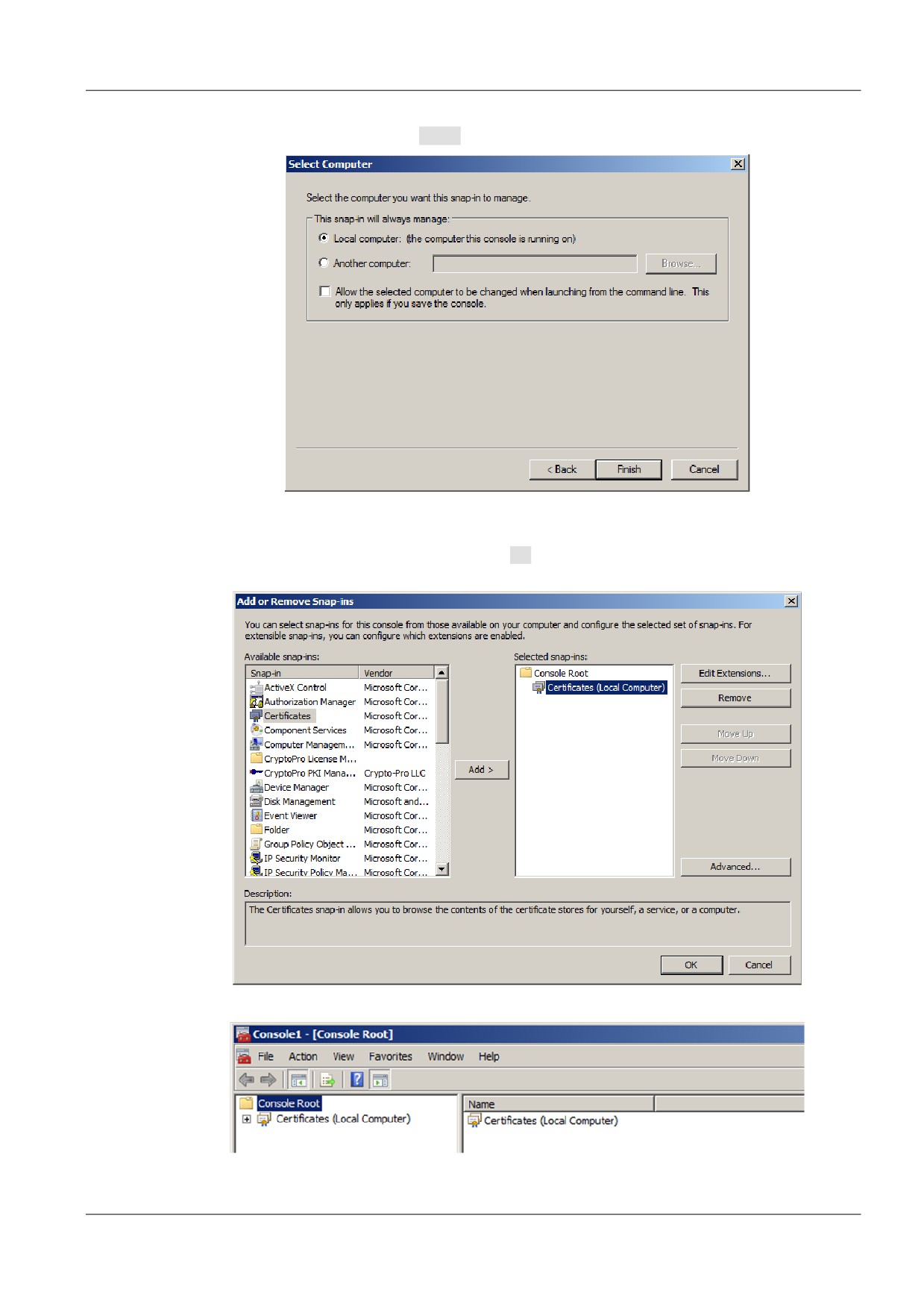

Шаг 5:

На вкладке Select Computer поставьте переключатель в положение Local

computer и нажмите Finish (Рисунок 25).

Рисунок 25

Шаг 6:

На вкладке Add or Remove Snap-ins в правом столбце появляется выбранная

оснастка (Certificates). Нажмите ОК (Рисунок 26) и перейдите в окно консоли

(Рисунок 27).

Рисунок 26

Рисунок 27

15

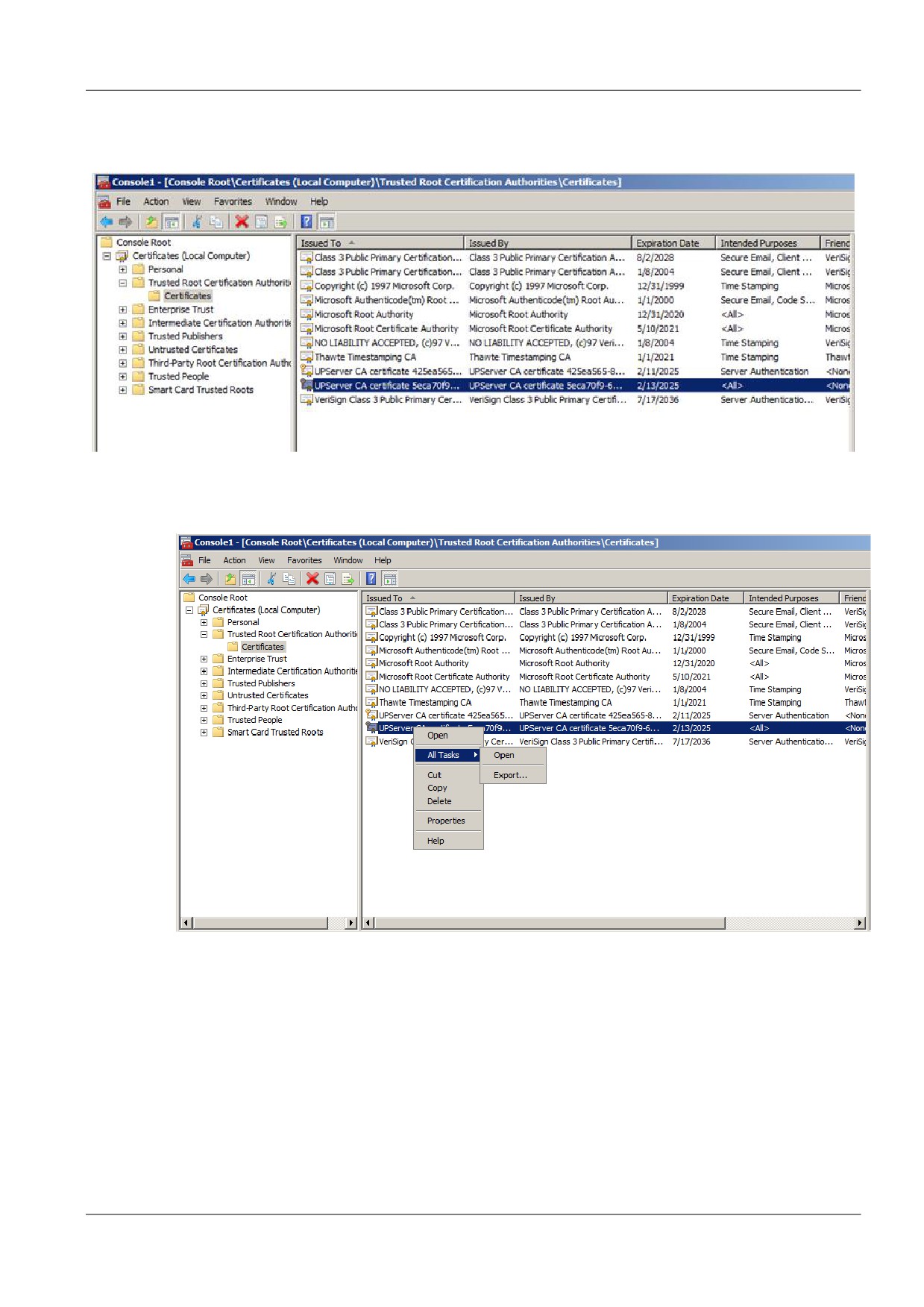

Шаг 7:

В каталоге Trusted Root Certification Authorities выберите каталог Certificates,

а справа выберите СА сертификат Сервера управления для копирования -

UPServer CA certificate (Рисунок 28).

Рисунок 28

Шаг 8:

Правой кнопкой мыши нажмите на имени сертификата и из выпадающего меню

выберите All Tasks - Export… (Рисунок 29).

Рисунок 29

16

Шаг 9:

Откроется окно Мастера экспорта сертификатов - Certificate Export Wizard,

нажмите Next > (Рисунок 30).

Рисунок 30

Шаг 10: Для экспортирования секретного ключа вместе с сертификатом поставьте

переключатель в положение Yes, export the private key, нажмите Next

>

(Рисунок 31).

Рисунок 31

17

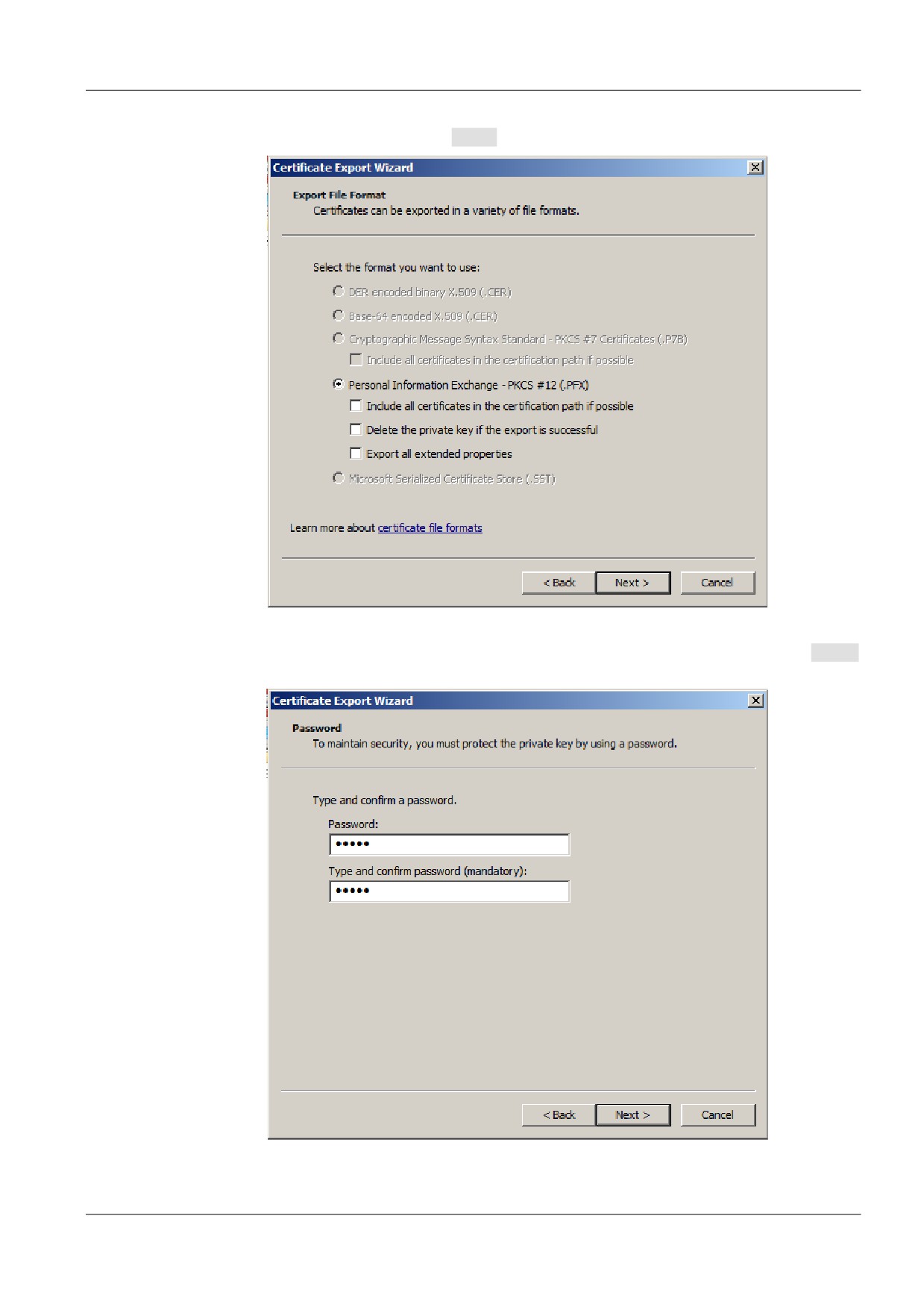

Шаг 11: Экспортируйте сертификат и ключ в контейнер формата PKCS#12

(файл

формата .pfx), нажмите Next > (Рисунок 31).

Рисунок 32

Шаг 12: Для защиты контейнера установите пароль и подтвердите его, нажмите Next >

(Рисунок 32).

Рисунок 33

18

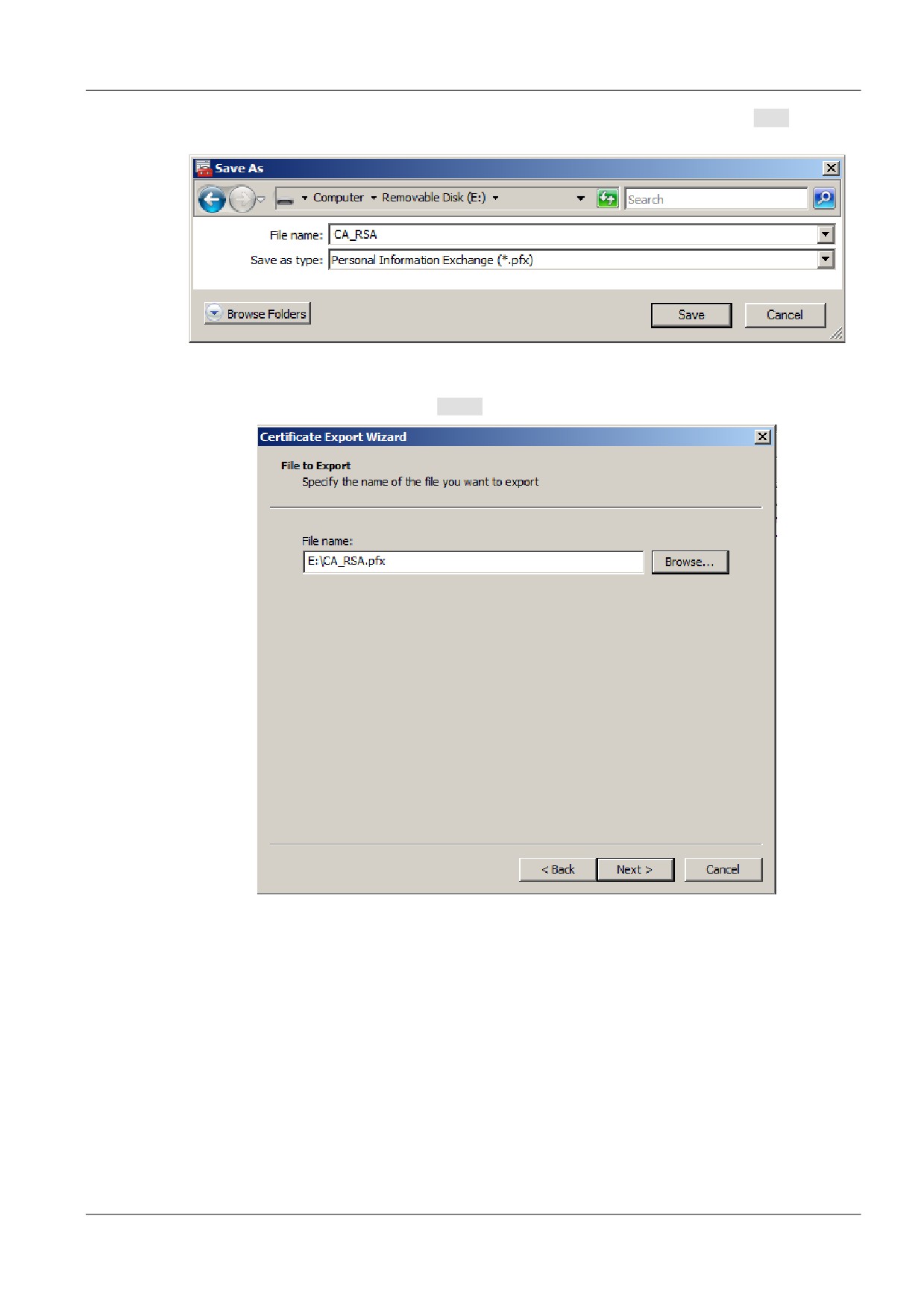

Шаг 13: Сохраните контейнер на USB-флеш, указав имя файла, нажмите Save (Рисунок

34).

Рисунок 34

Шаг 14: В окне Мастера экспорта сертификатов проверьте правильность отображаемого

имени файла, нажмите Next > (Рисунок 35).

Рисунок 35

19

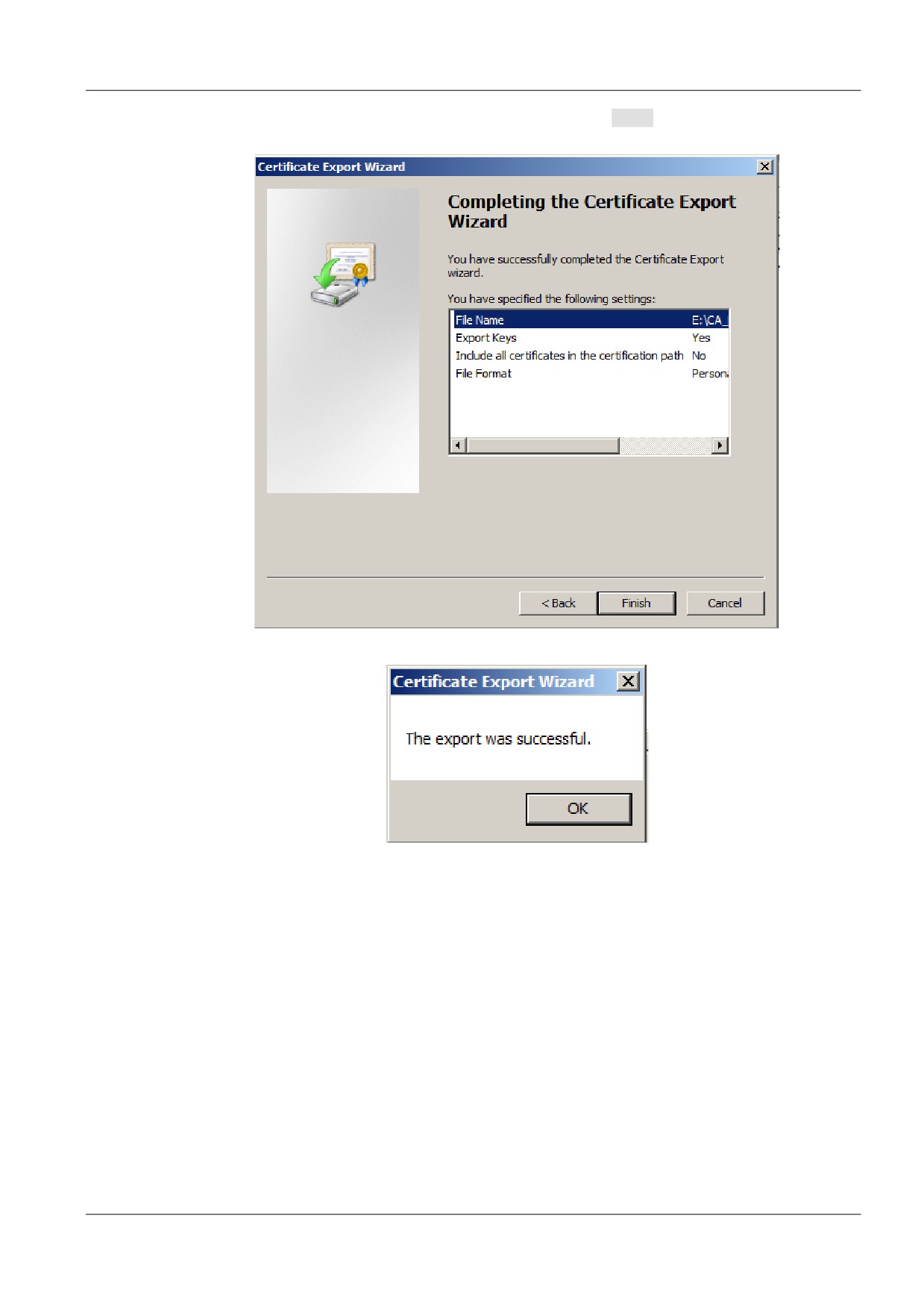

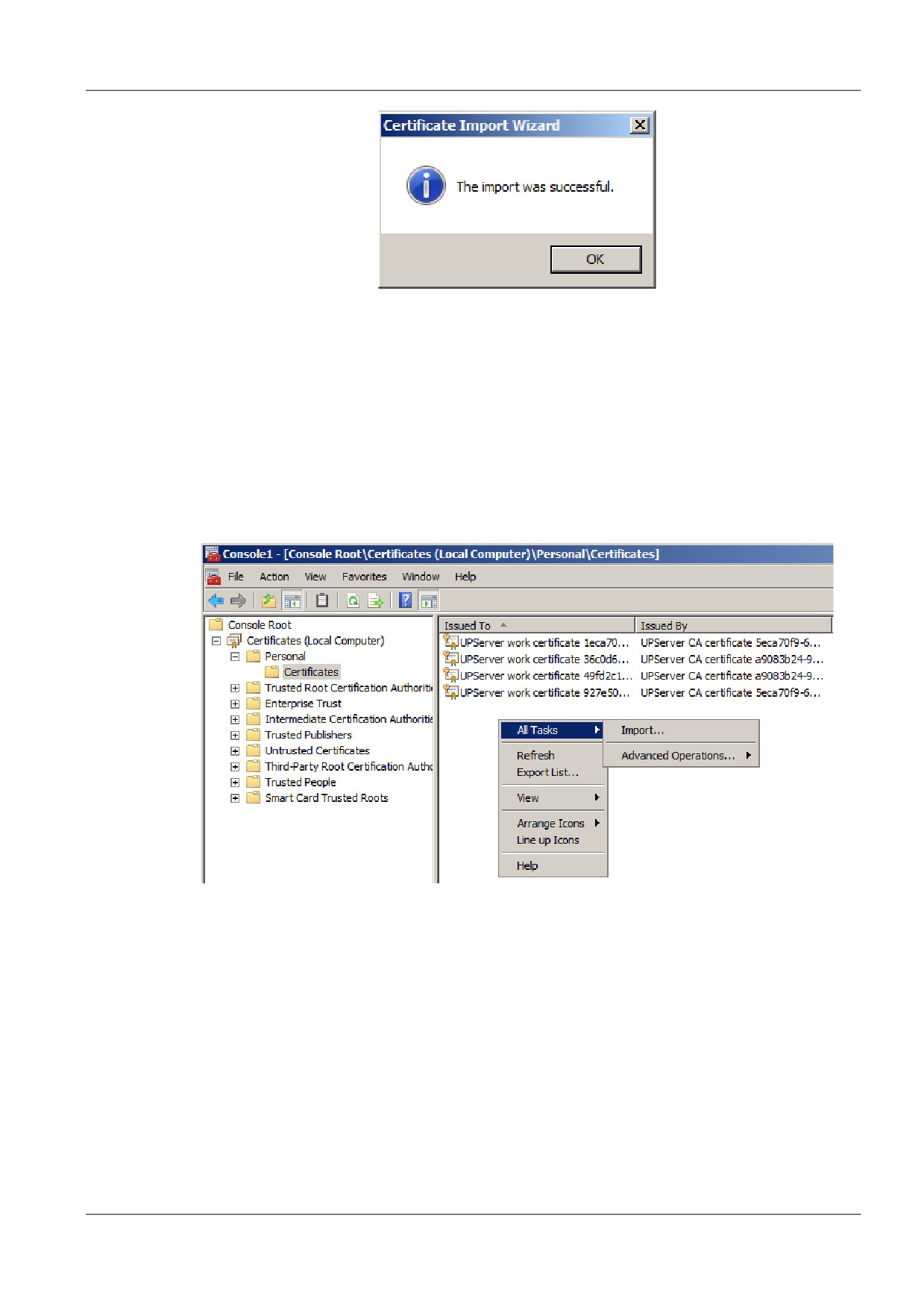

Шаг 15: Подтвердите завершение операции, нажав Finish

(Рисунок

36). Процедура

экспорта СА-сертификата и секретного ключа успешно завершена (Рисунок 37).

Рисунок 36

Рисунок 37

Процедура переноса рабочего сертификата Сервера управления и секретного ключа к нему

аналогична вышеописанной для СА сертификата, однако, путь хранения рабочего

сертификата несколько отличается - Certificates - Personal - Certificates, поэтому опишем

отличающийся Шаг 7.

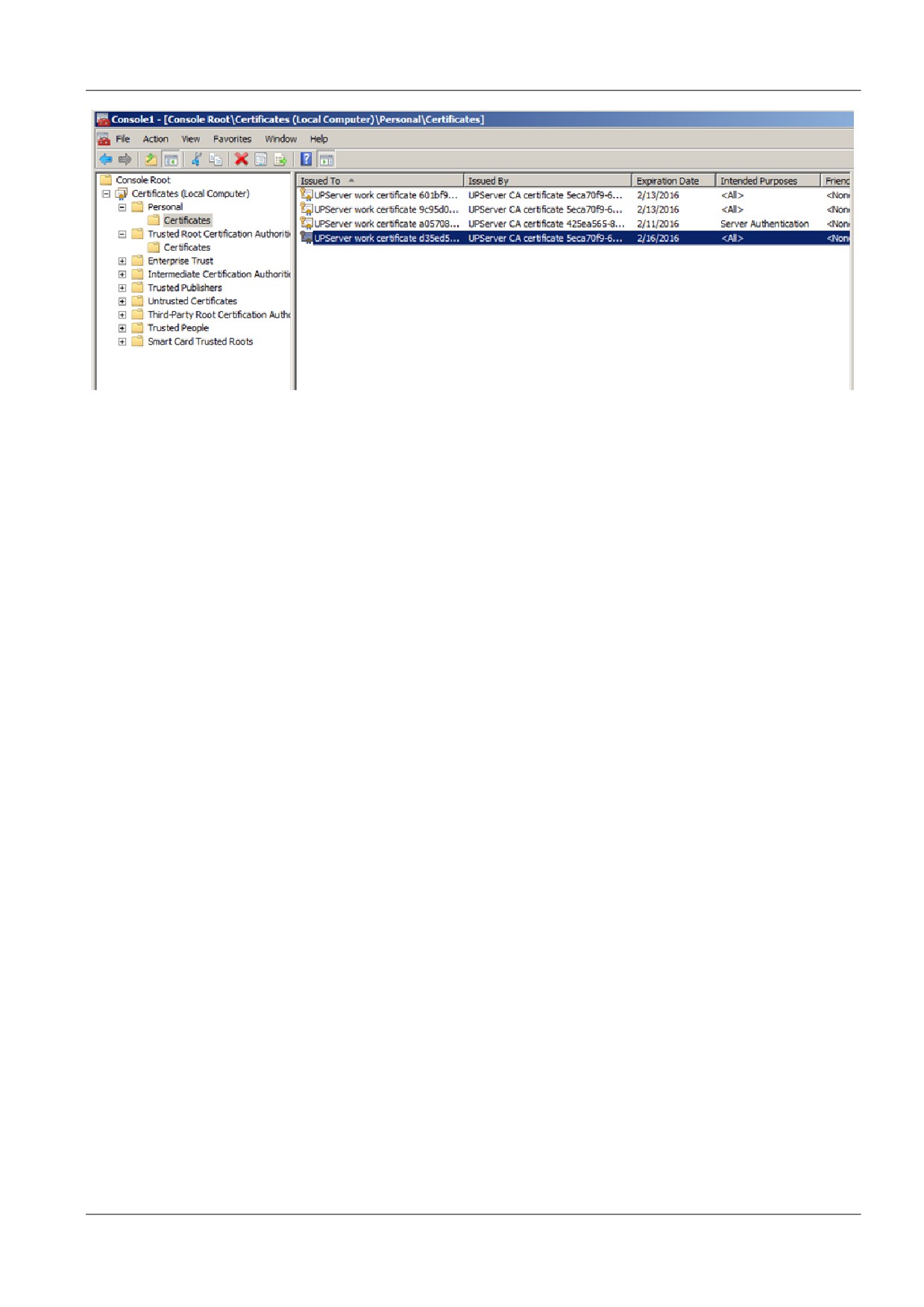

Шаг 7:

Выбираем слева предложение Certificates и в выпадающих списках выбираем

Personal

- Certificates

(Рисунок

38). Далее в столбце справа выбираем

необходимый для копирования сертификат - UPServer work certificate.

20

Рисунок 38

Далее перейдите к разделу «Восстановление данных на новом ПК».

21

3.2.

Восстановление данных на новом ПК

На новом ПК с установленной ОС, СКЗИ «КриптоПро CSP 3.6/3.6R2/3.6R4», Сервером

управления из состава «Программного продукта С-Терра КП. Версия 4.1», для

восстановления всех сохраненных настроек Сервера управления, сертификатов, учетных

записей управляемых устройств выполните следующие процедуры.

Шаг 1:

Вставьте USB-флеш с сохранеными данными в USB-разъем нового ПК и

скопируйте файл backup01.bin в любую директорию.

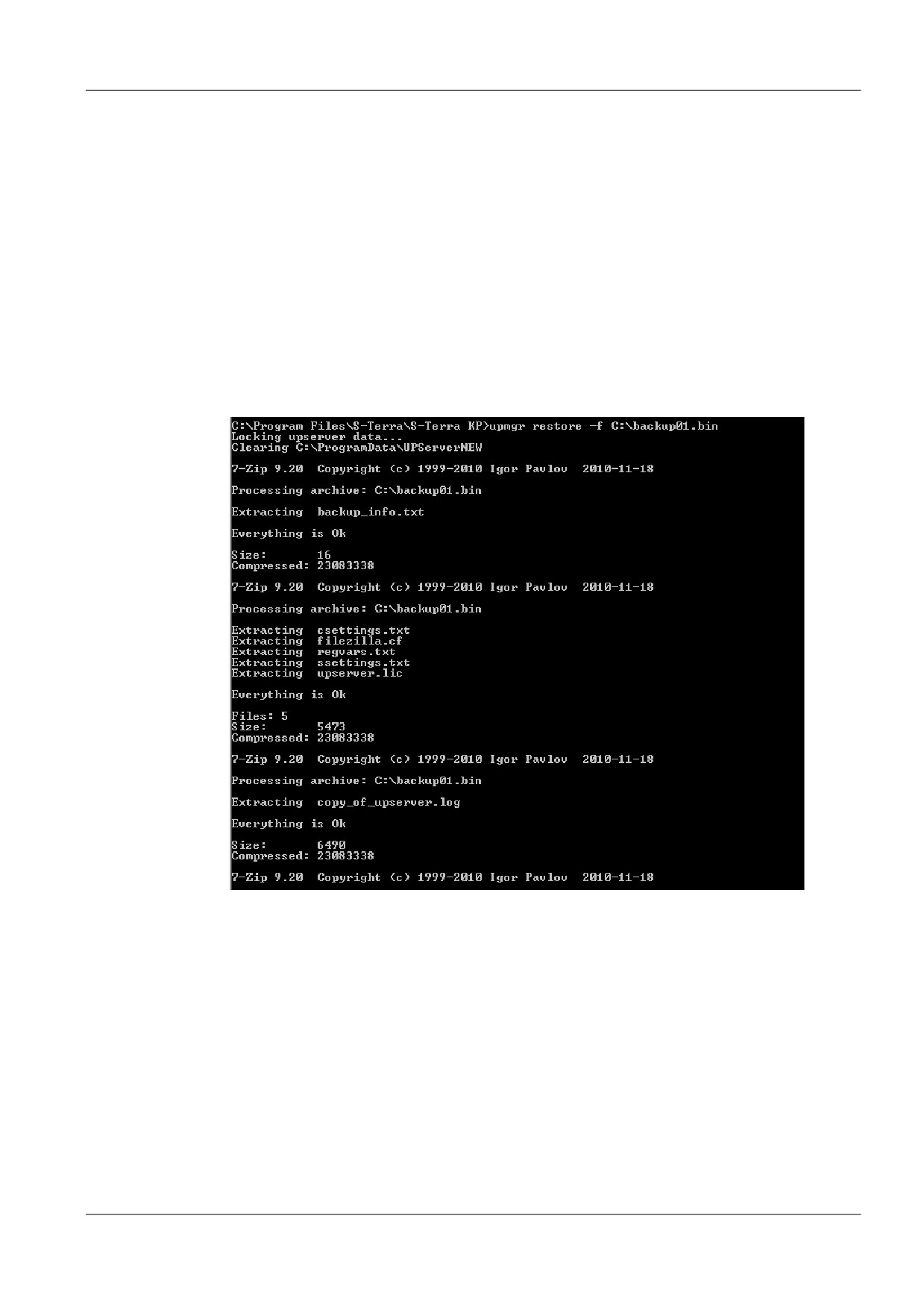

Шаг 2:

На новом ПК из консоли запустите команду для восстановления настроек

(Рисунок 39), например:

C:\Program Files\S-Terra KP\upmgr restore -f С:\backup01.bin

После этого данные о клиентах, сертификатах и настройках будут доступны во

вкладках Сервера управления.

Рисунок 39

Для импортирования контейнеров сертификатов Сервера управления с USB-флеш

перейдите к разделу «Импорт контейнеров к ГОСТ-сертификатам» либо к разделу «Импорт

контейнеров к RSA-сертификатам».

3.2.1.

Импорт контейнеров к ГОСТ-сертификатам

Шаг 1:

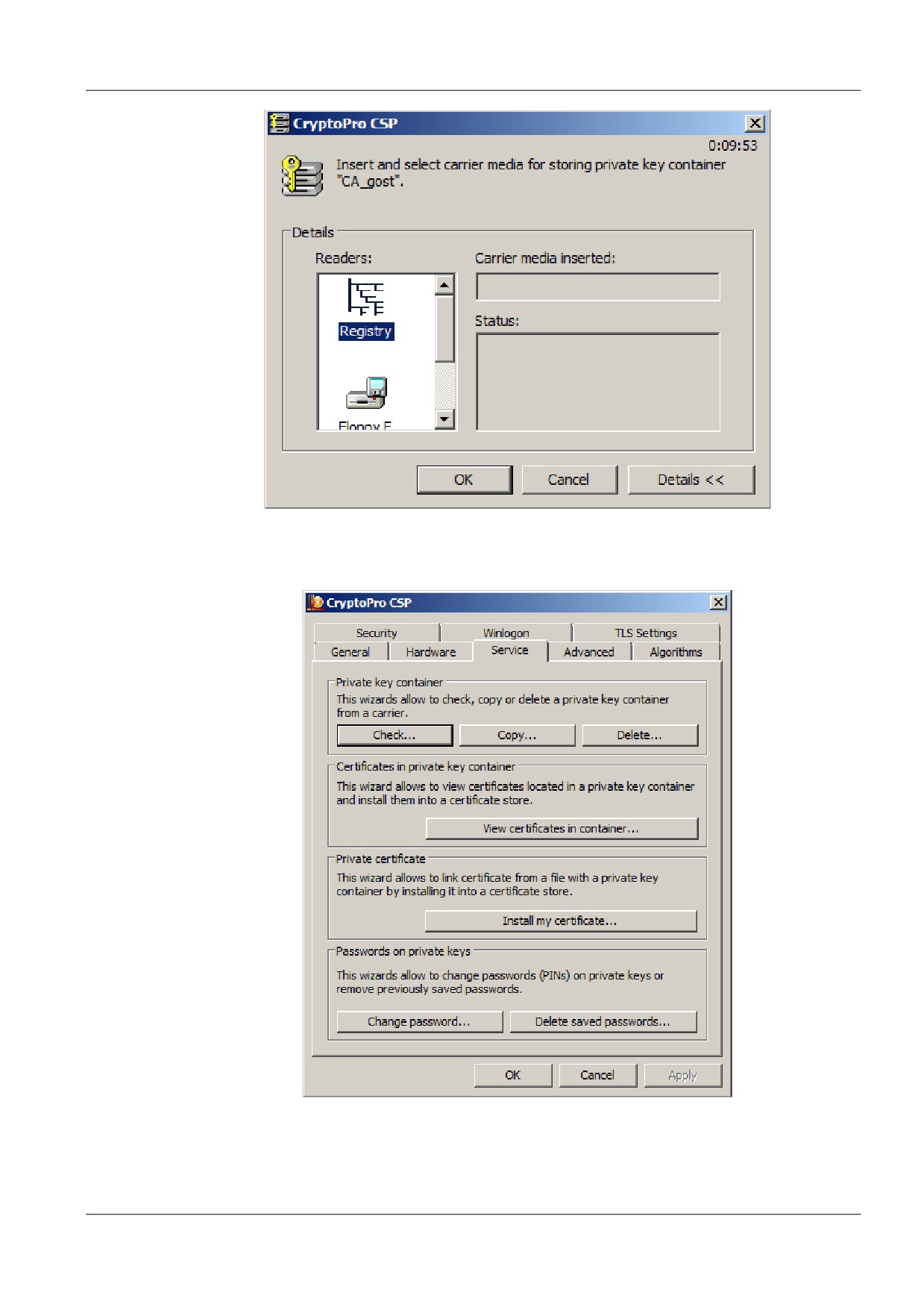

Скопируйте контейнеры с USB-флеш в реестр нового ПК. Процедура

копирования аналогична описанной ранее

(шаги

1-14 в разделе

«Экспорт

контейнеров к ГОСТ-сертификатам»), однако, вместо съемного

носителя

необходимо выбрать тип носителя - Registry (Рисунок 40).

22

Рисунок 40

Шаг 2:

Перейдите на вкладку CryptoPro CSP - Service - Install my certificate…

(Рисунок 42).

Рисунок 41

23

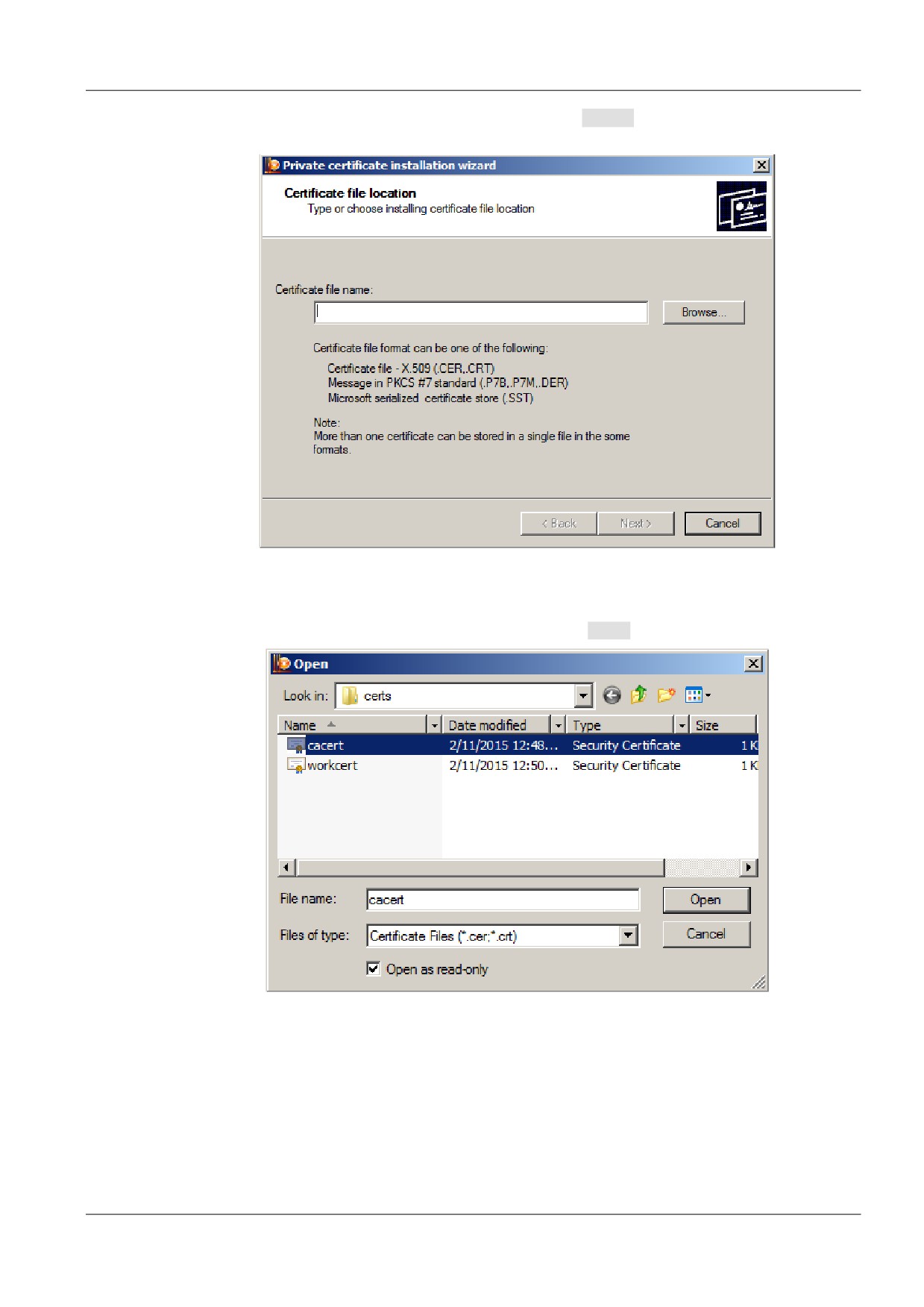

Шаг 3:

В появившемся окне нажмите кнопку Browse для выбора перенесенных

сертификатов (Рисунок 42).

Рисунок 42

Шаг 4:

В окне выбора сертификатов выберите путь до перенесенных сертификатов

Сервера управления: C:\ProgramData\UPServer\certs

(Рисунок

43).

Выберите СА-сертификат и нажмите кнопку Open.

Рисунок 43

24

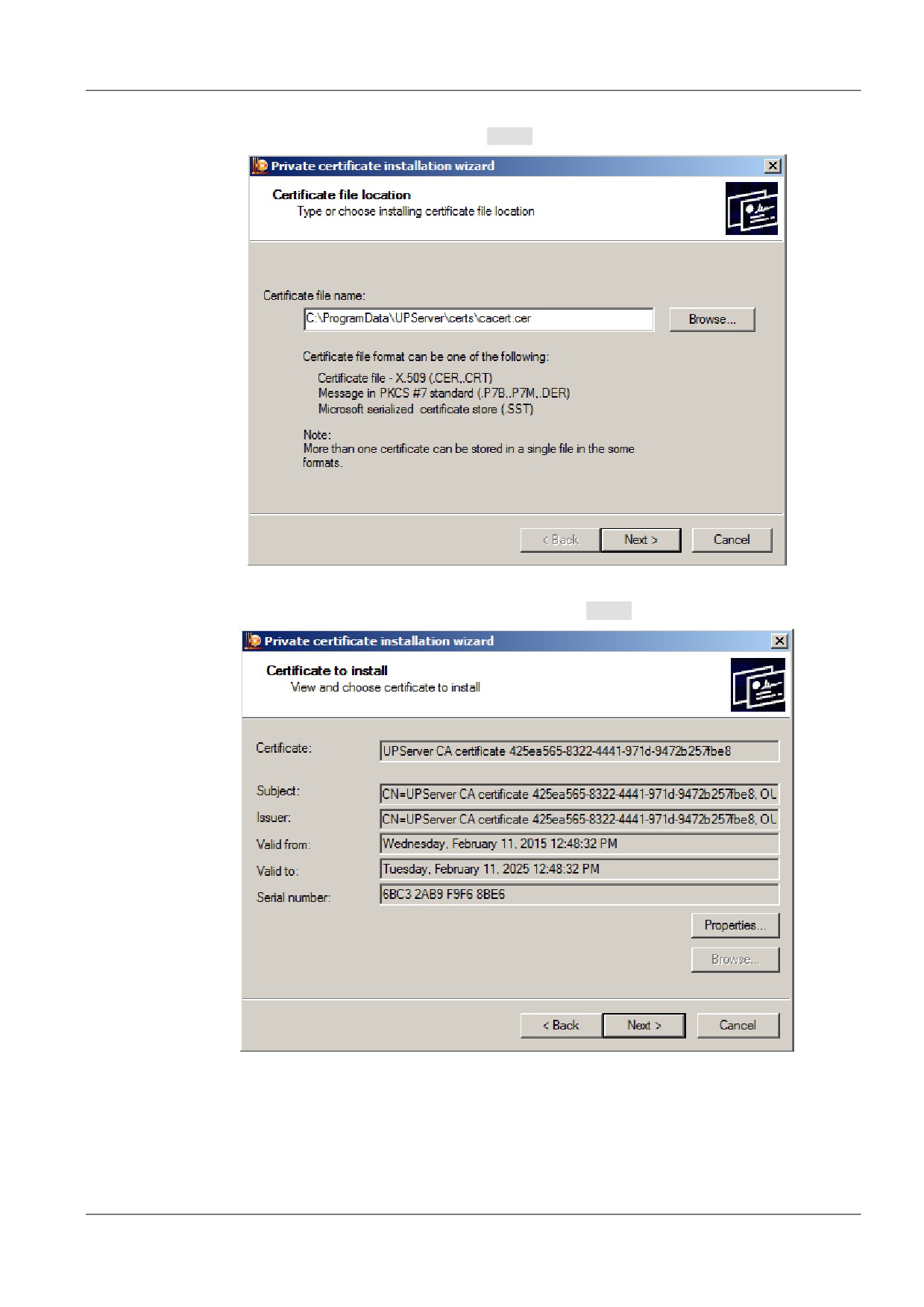

Шаг 5:

Путь до СА-сертификата будет прописан в окне Мастера установки личного

сертификата. Нажмите кнопку Next > (Рисунок 44).

Рисунок 44

Шаг 6:

Подтвердите данные о сертификате, нажав Next > (Рисунок 45).

Рисунок 45

25

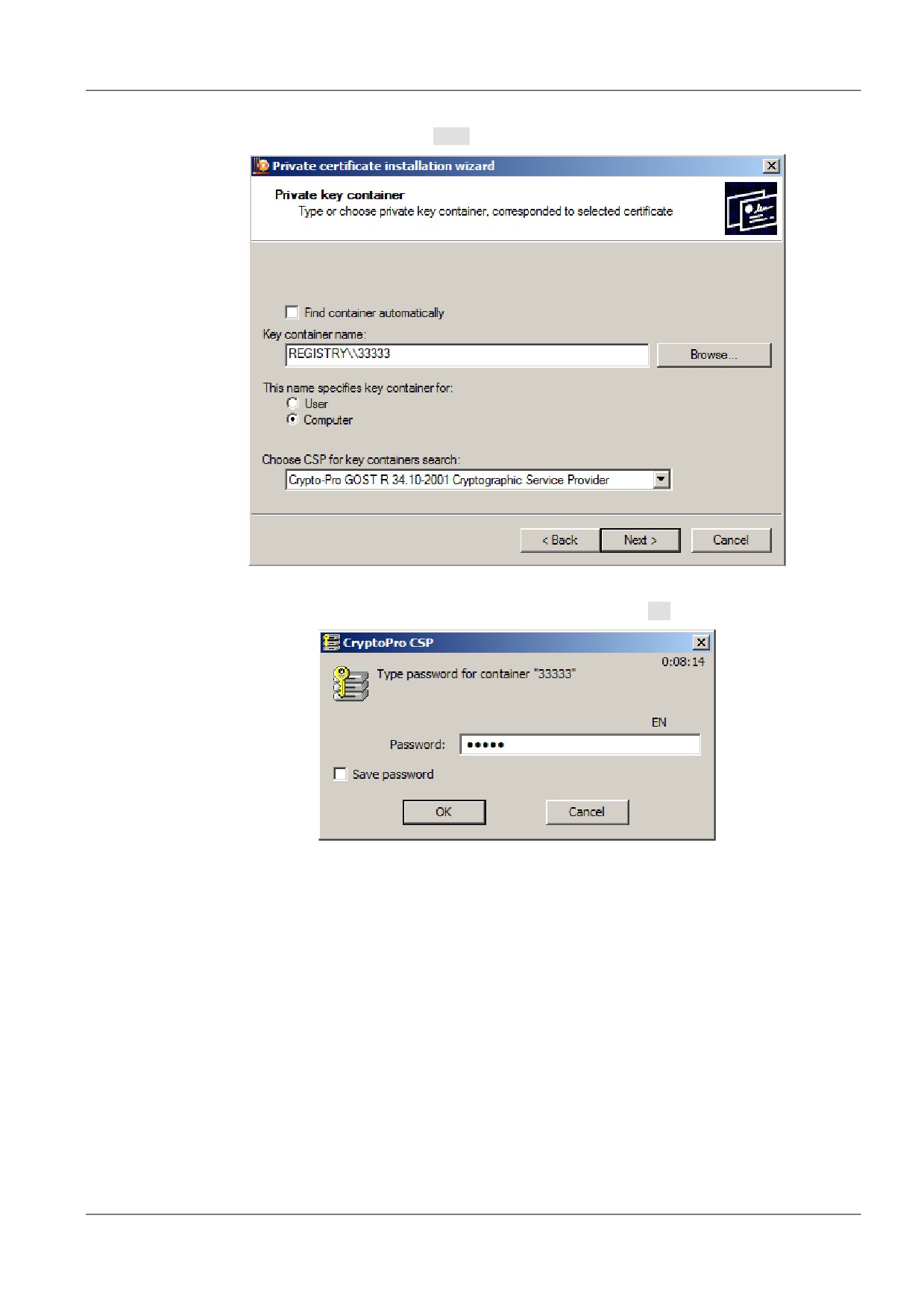

Шаг 7:

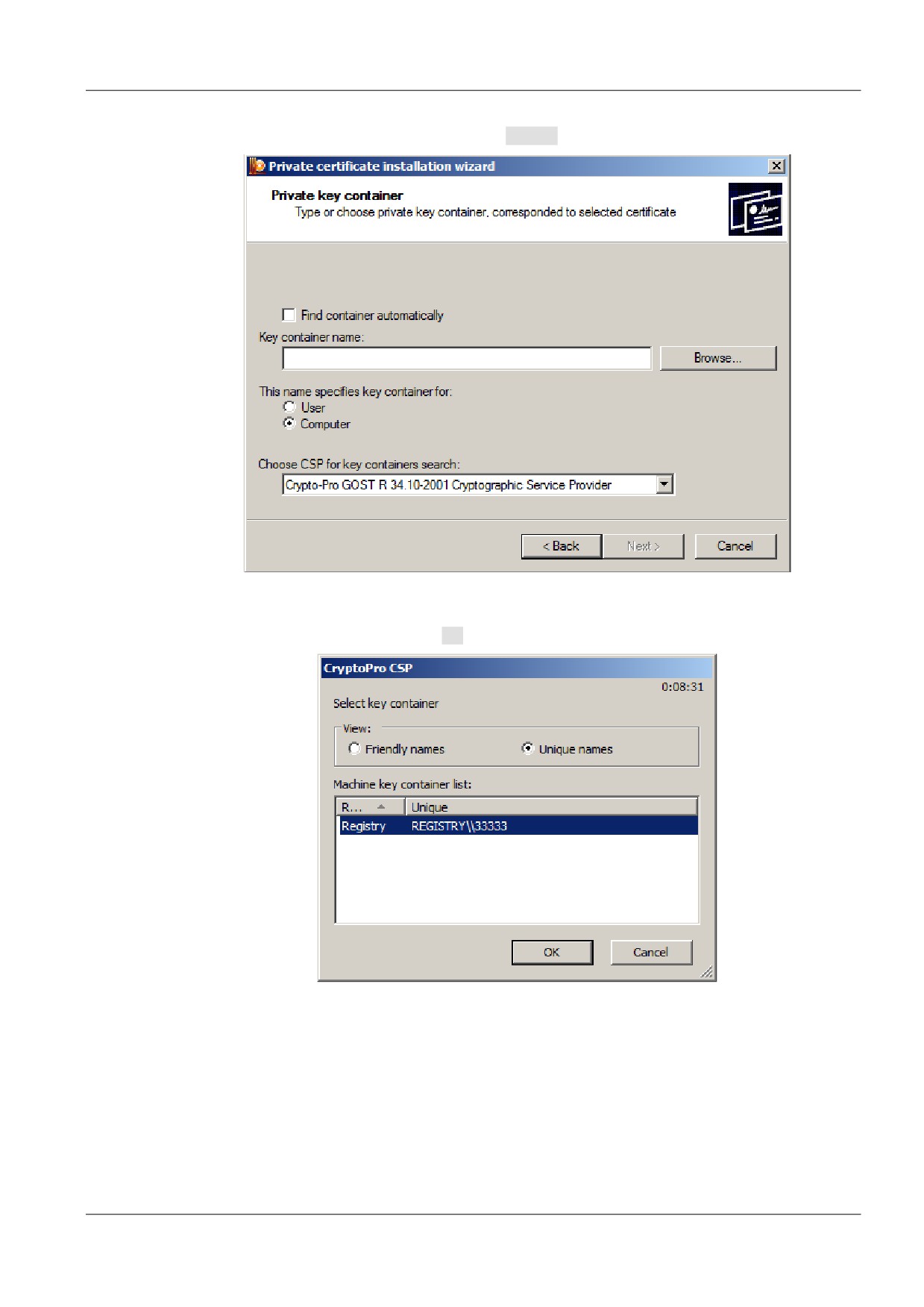

В появившемся окне выбора ключевого контейнера поставьте переключатель в

положение Computer и нажмите Browse (Рисунок 46).

Рисунок 46

Шаг 8:

Выберите скопированный ранее в Registry ключевой контейнер для данного

сертификата и нажмите ОК (Рисунок 47)..

Рисунок 47

26

Шаг 9:

После этого имя контейнера прописывается в окне Мастера установки личного

сертификата, нажмите Next (Рисунок 48).

Рисунок 48

Шаг 10: Введите пароль к выбранному контейнеру, нажмите OK. (Рисунок 49)

Рисунок 49

27

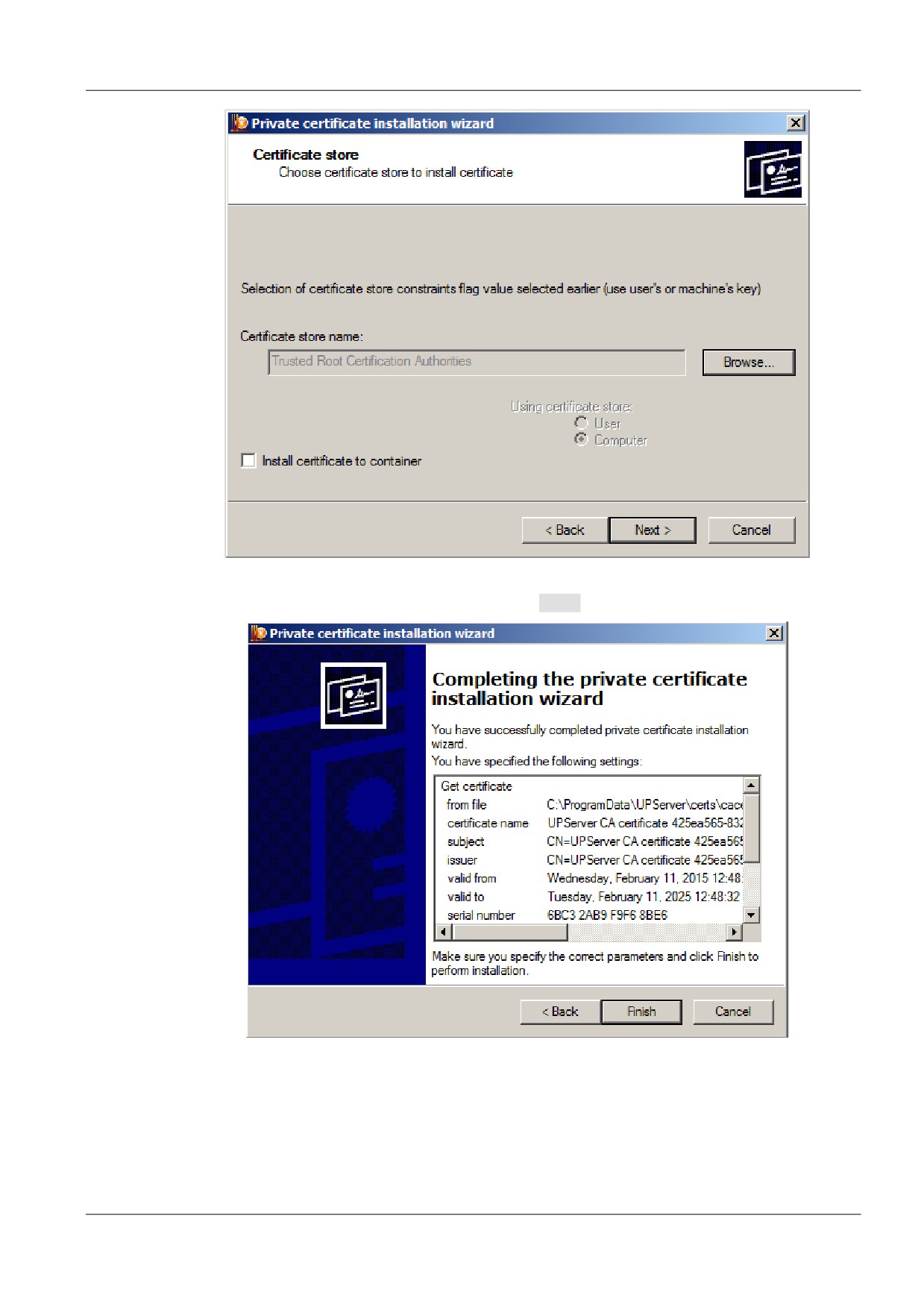

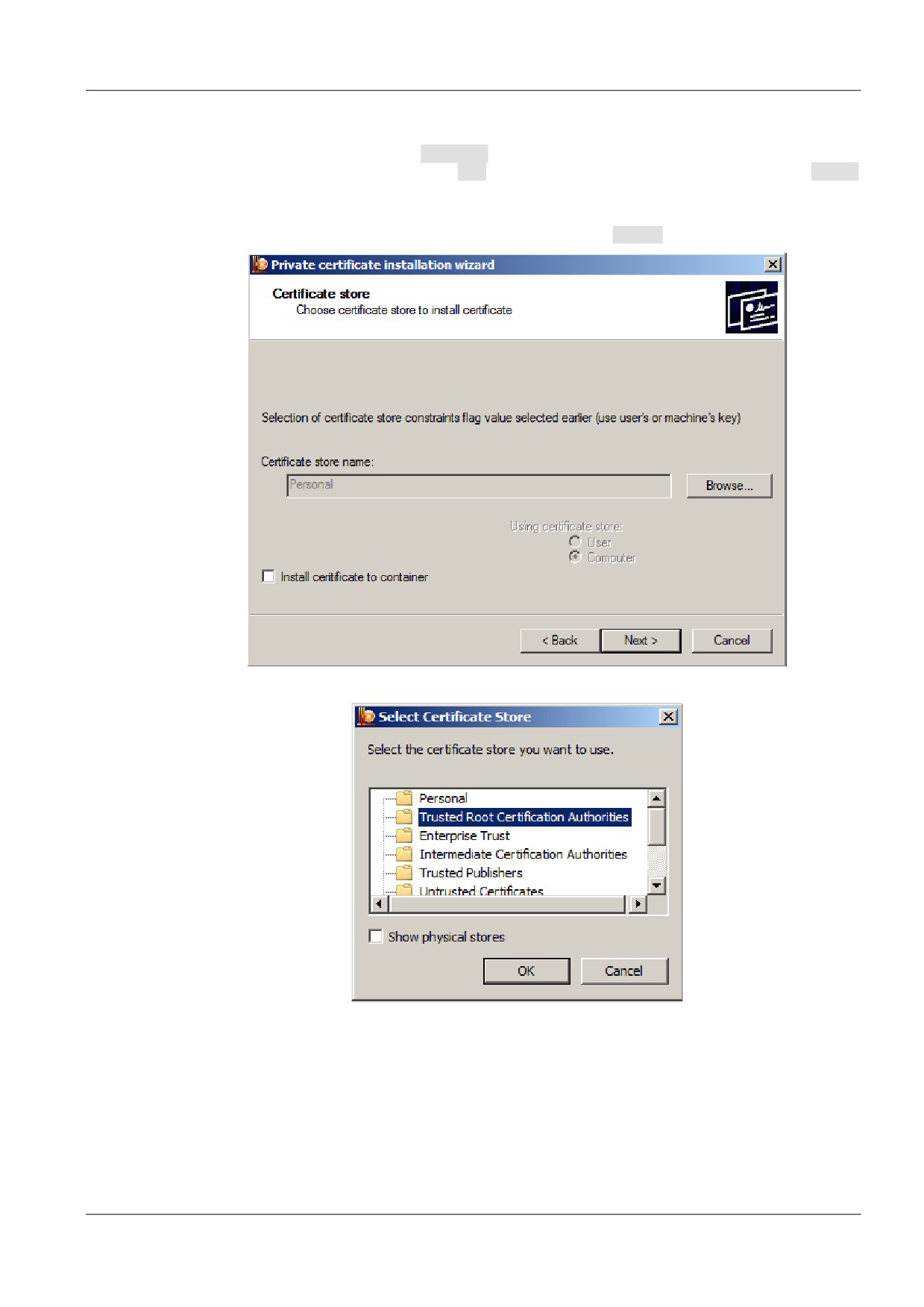

Шаг 11: В окне выбора хранилища сертификатов (Рисунок 50) при копировании CA

сертификата важно указать папку корневых доверенных центров сертификации.

Для этого нажмите Browse« и в появившемся окне выберите Trusted root

Certification Authorities - OK (Рисунок 51). В следующем окне нажмите Next >

(Рисунок 52).

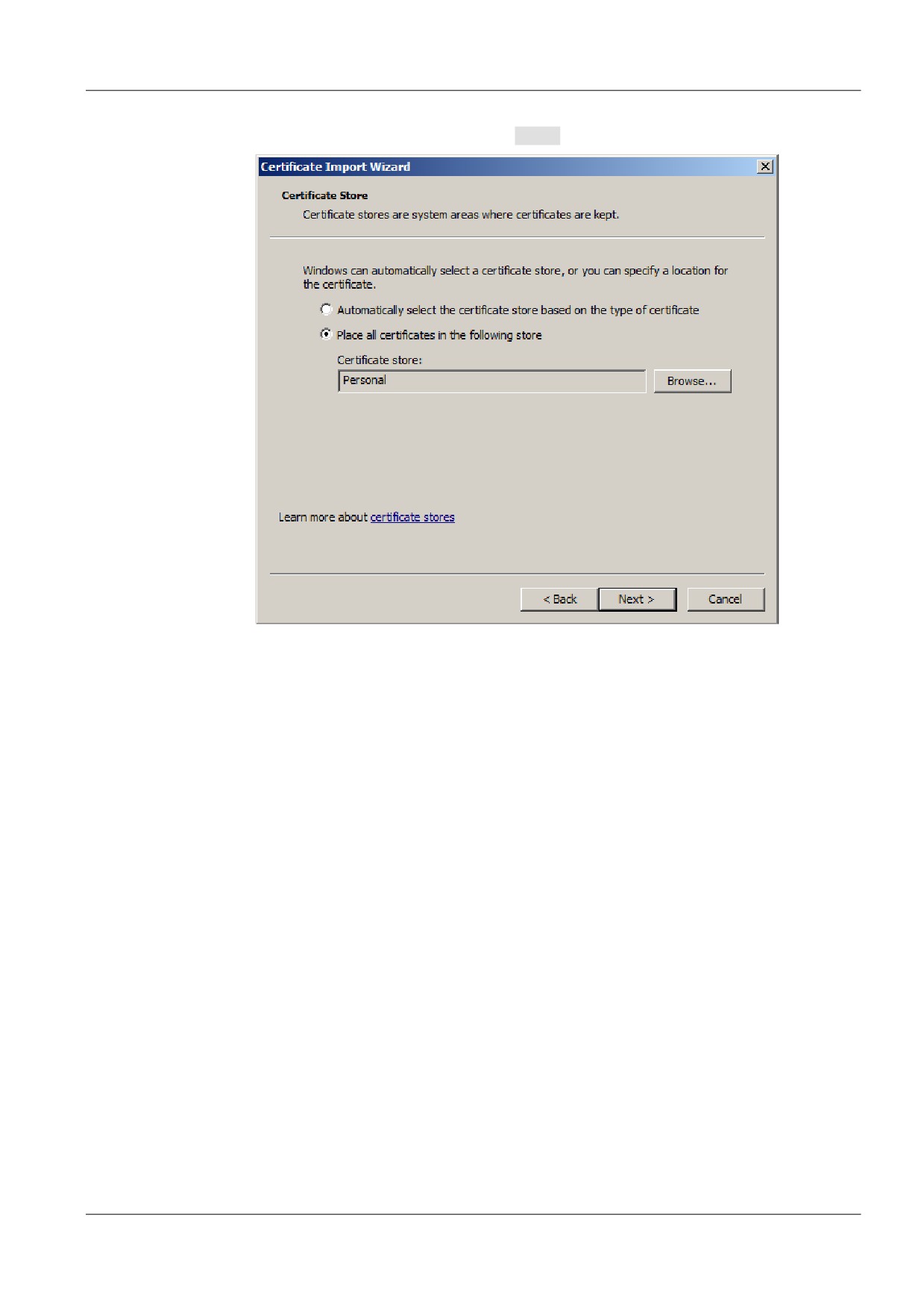

При копировании рабочего сертификата следует согласиться с предложенным

по умолчанию хранилищем (Personal) и нажать Next >.

Рисунок 50

Рисунок 51

28

Рисунок 52

Шаг 12: Подтвердите завершение операции - Finish (Рисунок 53).

Рисунок 53

Импортирование контейнера и привязка его к СА-сертификату завершена.

29

Шаг 13: Аналогичным образом импортируйте контейнер к рабочему сертификату и

привяжите контейнер к сертификату

(шаги

1-12). После запустите консоль

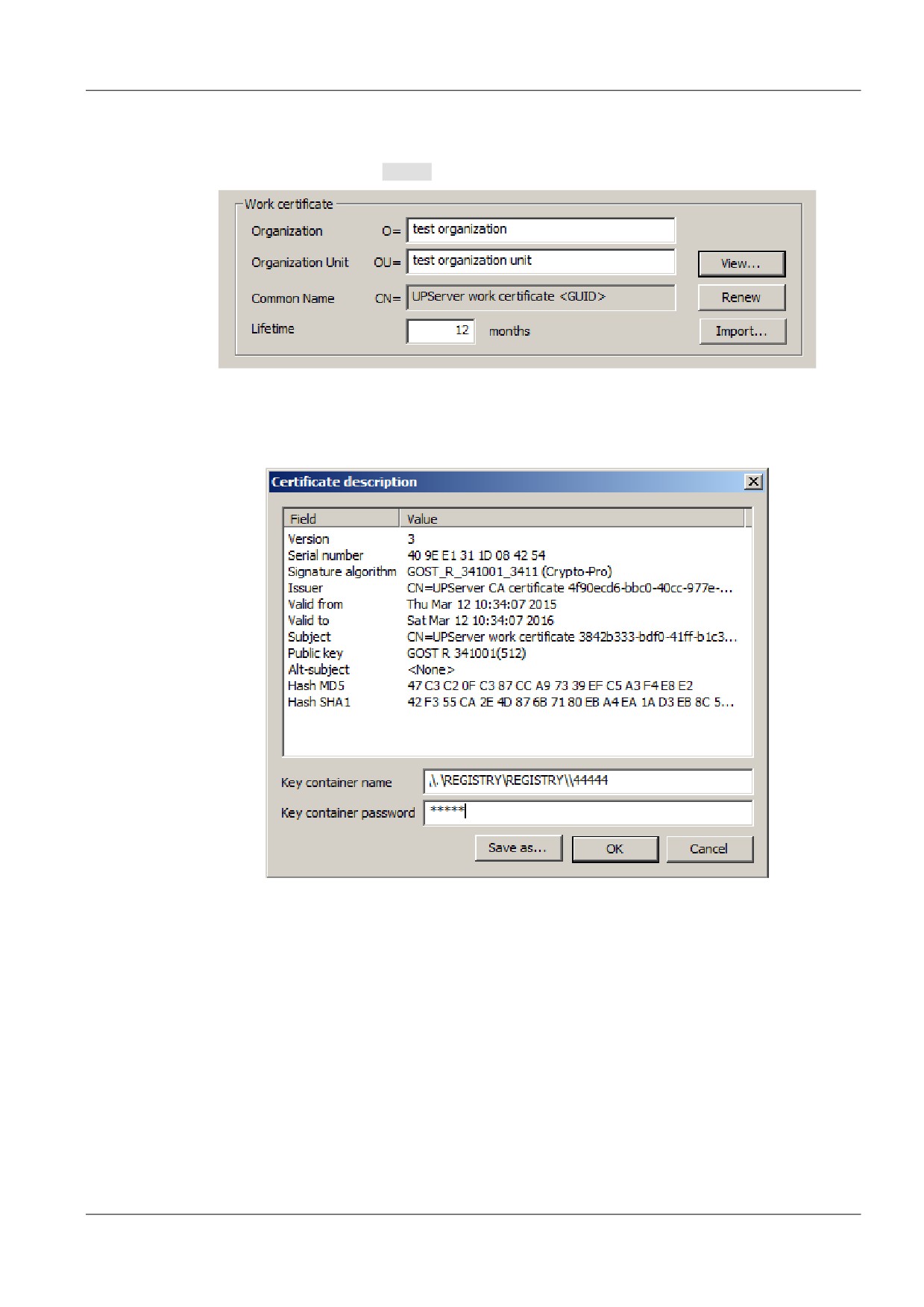

Сервера управления и перейдите на вкладку Settings. В области Work certificate

нажмите кнопку View« (Рисунок 54).

Рисунок 54

Шаг 14: В появившемся окне описания рабочего сертификата введите имя контейнера и

пароль к нему, которые были назначены при копировании контейнера с USB-

флеш в Реестр (Рисунок 55).

Рисунок 55

Процесс переноса Сервера управления на новый ПК завершен.

30

3.2.2.

Импорт контейнеров к RSA-сертификатам

Шаг 1:

На новом ПК с установленным СКЗИ «КриптоПро CSP» и Сервером управления

вставьте USB-флеш в USB-разъем, а затем повторите шаги 1-6 включительно

раздела 3.1.2 «Экспорт контейнеров к RSA-сертификатам».

Шаг 2:

В окне консоли с добавленной оснасткой в левой области выберите Certificates

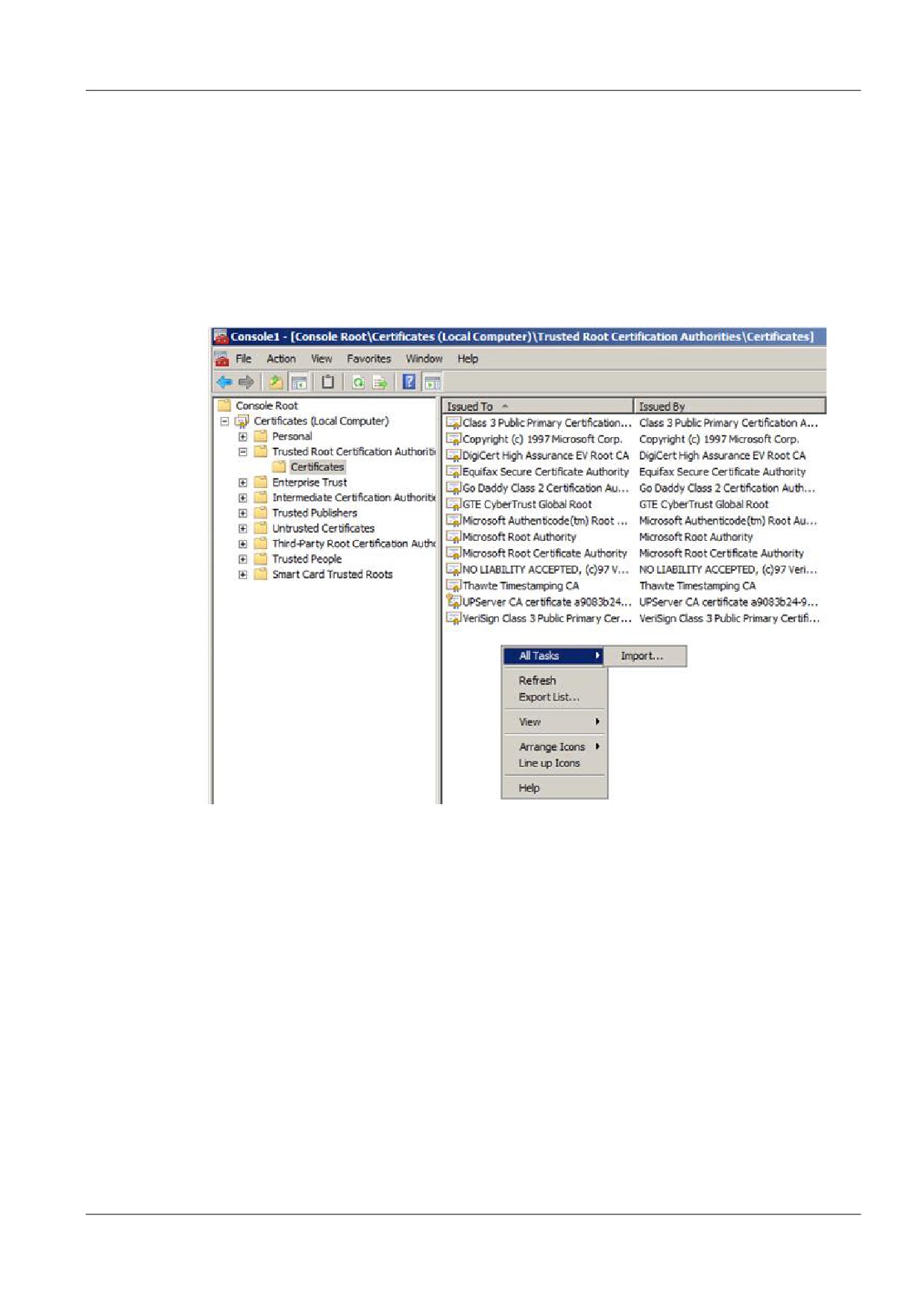

- Trusted Root Certification Authorities - Certificates. При этом справа появится

список сертификатов, лежащих в указанной директории. Правой кнопкой мыши

кликните на пустом месте в этой области и выберите All Tasks

-

Import…(Рисунок 56).

Рисунок 56

31

Шаг 3:

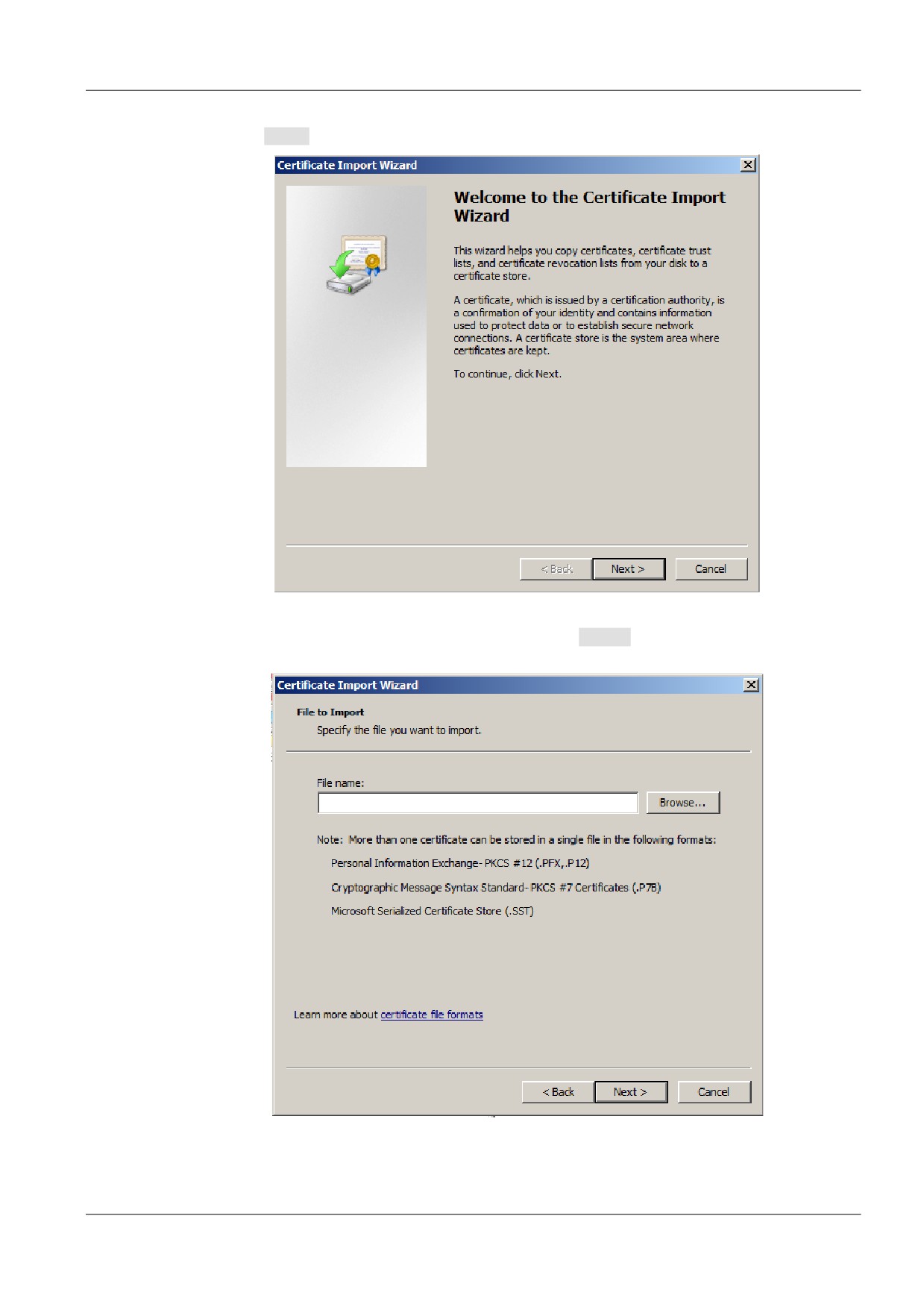

Откроется Мастер импорта сертификатов - Certificate Import Wizard, нажмите

Next > (Рисунок 57).

Рисунок 57

Шаг 3:

В следующем окне нажмите кнопку Browse для выбора переносимого

контейнера (Рисунок 58).

Рисунок 58

32

Шаг 4:

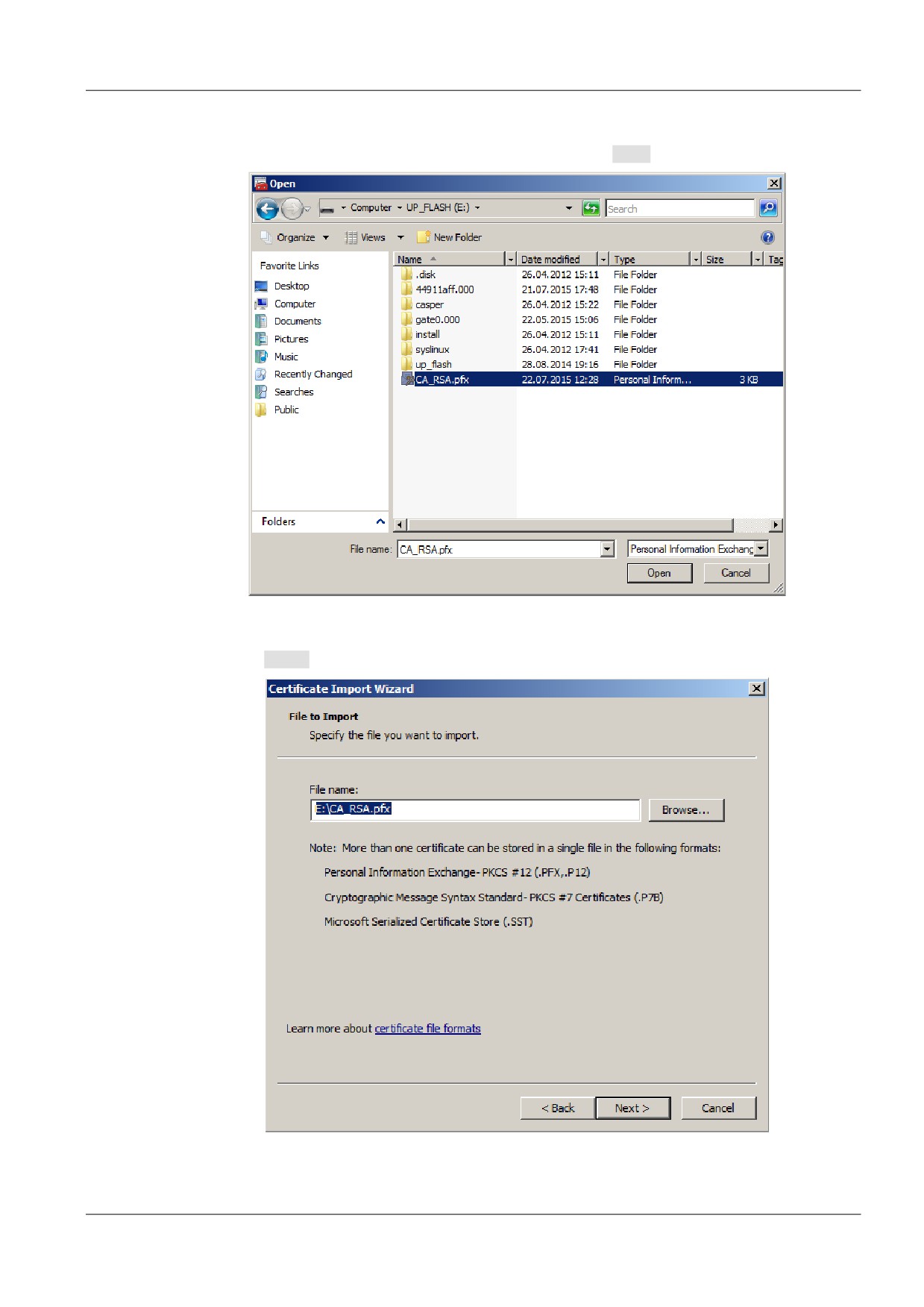

Укажите путь до файла с сертификатом, а также в поле задания формата

укажите Personal Information Exchange (*.pfx, *.p12), либо All Files

(*.*) и

выберите нужный сертификат. Нажмите кнопку Open (Рисунок 59).

Рисунок 59

Шаг 5:

Проверьте правильность указанного имени файла в следующем окне и нажмите

Next > (Рисунок 60).

Рисунок 60

33

Шаг 6:

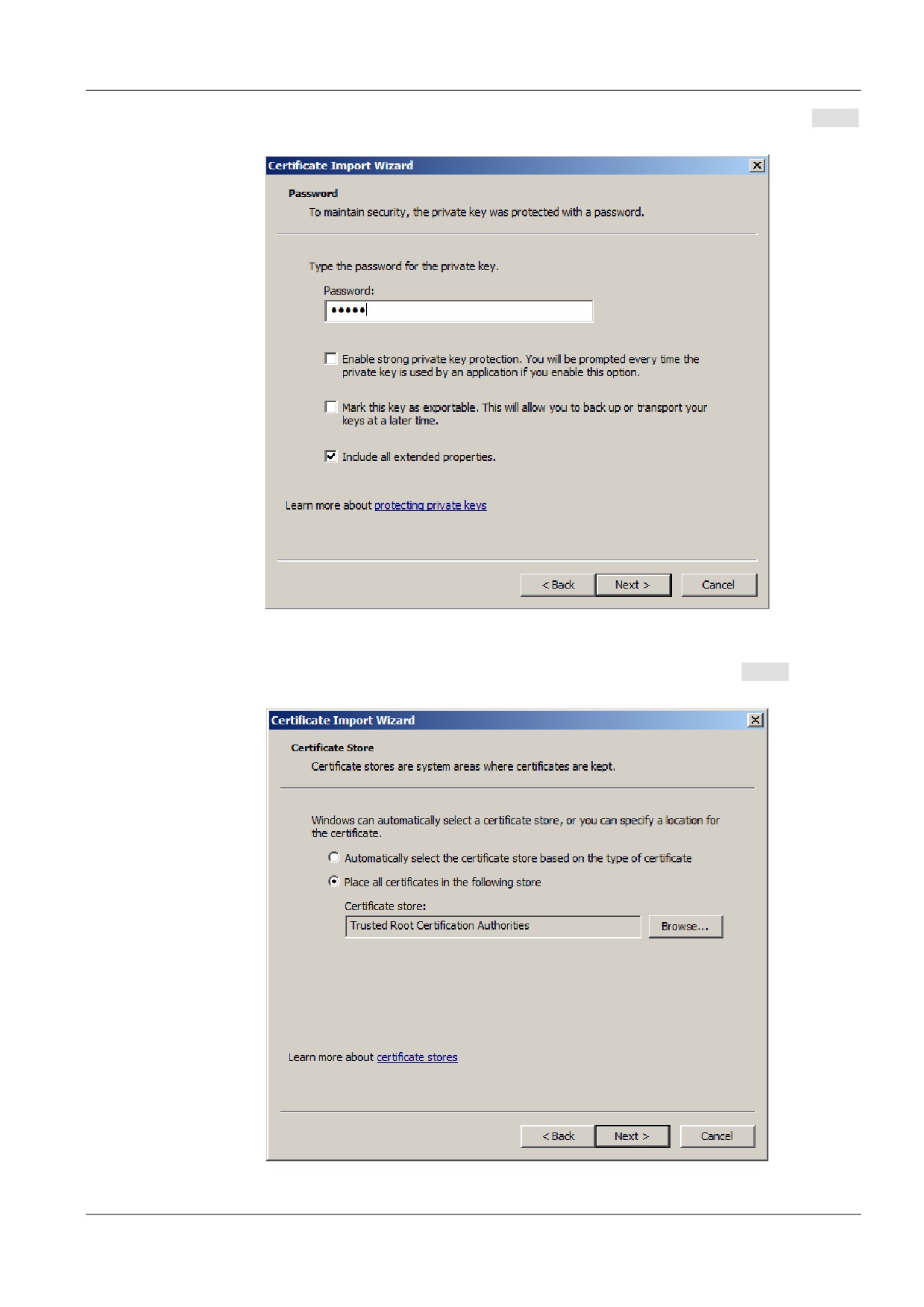

Введите пароль на импортируемый контейнер с сертификатом и ключом, Next >

(Рисунок 61).

Рисунок 61

Шаг 7:

В окне выбора хранилища сертификатов проверьте правильность указанной

директории - Trusted Root Certification Authorities и нажмите Next > (Рисунок

62).

Рисунок 62

34

Шаг 8:

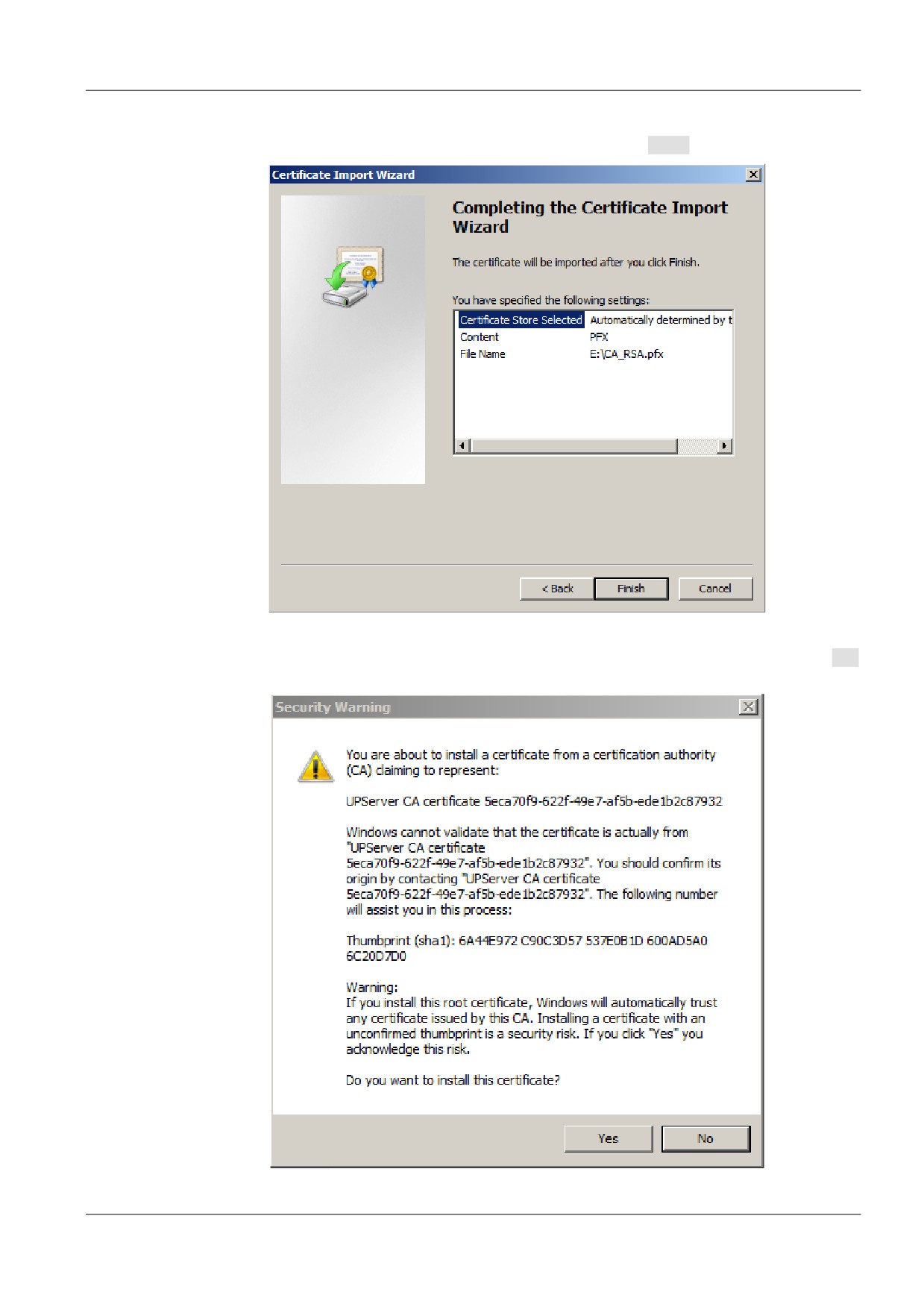

Подтвердите завершение операции импорта, нажав Finish (Рисунок 63).

Рисунок 63

Шаг 9:

Подтвердите установку СА сертификата в выбранную директорию, нажав Yes

(Рисунок 64). Успешное завершение операции (Рисунок 65).

Рисунок 64

35

Рисунок 65

Процедура импорта СА-сертификата и секретного ключа завершена.

Процедура переноса рабочего сертификата Сервера управления и секретного ключа к нему

аналогична вышеописанной для СА сертификата, однако, путь хранения рабочего

сертификата несколько отличается - Certificates - Personal - Certificates, поэтому опишем

отличающиеся Шаги 2 и 7.

Шаг 2:

В окне консоли с добавленной оснасткой в левой области выберите Certificates

- Personal - Certificates. При этом справа появится список сертификатов,

лежащих в указанной директории. Правой кнопкой мыши кликните на пустом

месте в этой области и выберите All Tasks - Import…(Рисунок 66).

Рисунок 66

36

Шаг 7:

В окне выбора хранилища сертификатов проверьте правильность указанной

директории - Personal и нажмите Next > (Рисунок 67).

Рисунок 67

Процесс переноса Сервера управления на новый ПК завершен.

37

///////////////////////////////////////
