ПРОГРАММА УПРАВЛЕНИЯ СТАНЦИЕЙ ЦИФРОВОЙ МНОГОКАНАЛЬНОЙ ИНЖЕНЕРНОЙ СЕЙСМОРАЗВЕДОЧНОЙ «ЛАККОЛИТ Х-М». Руководство оператора (ИУСЕ.00101.01 34 01) - 2004 год

Панель управления

Значение времени, соответст-

изображением

вующее положению метки

Экран

Метка

Панель

управления

программы

Ось амплитуды

Ось времени

Панель

статуса

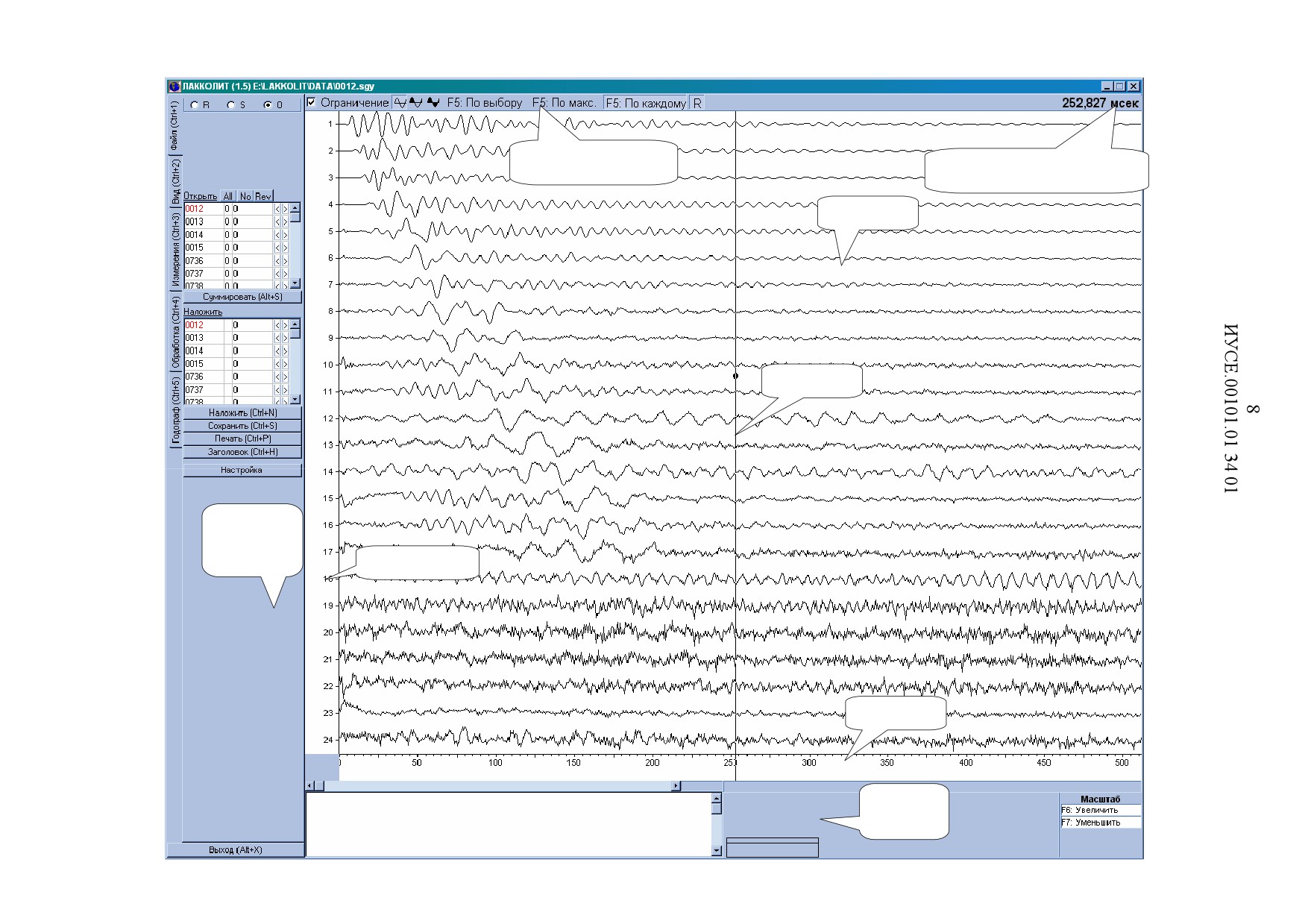

Рис. 1. Главное окно программы

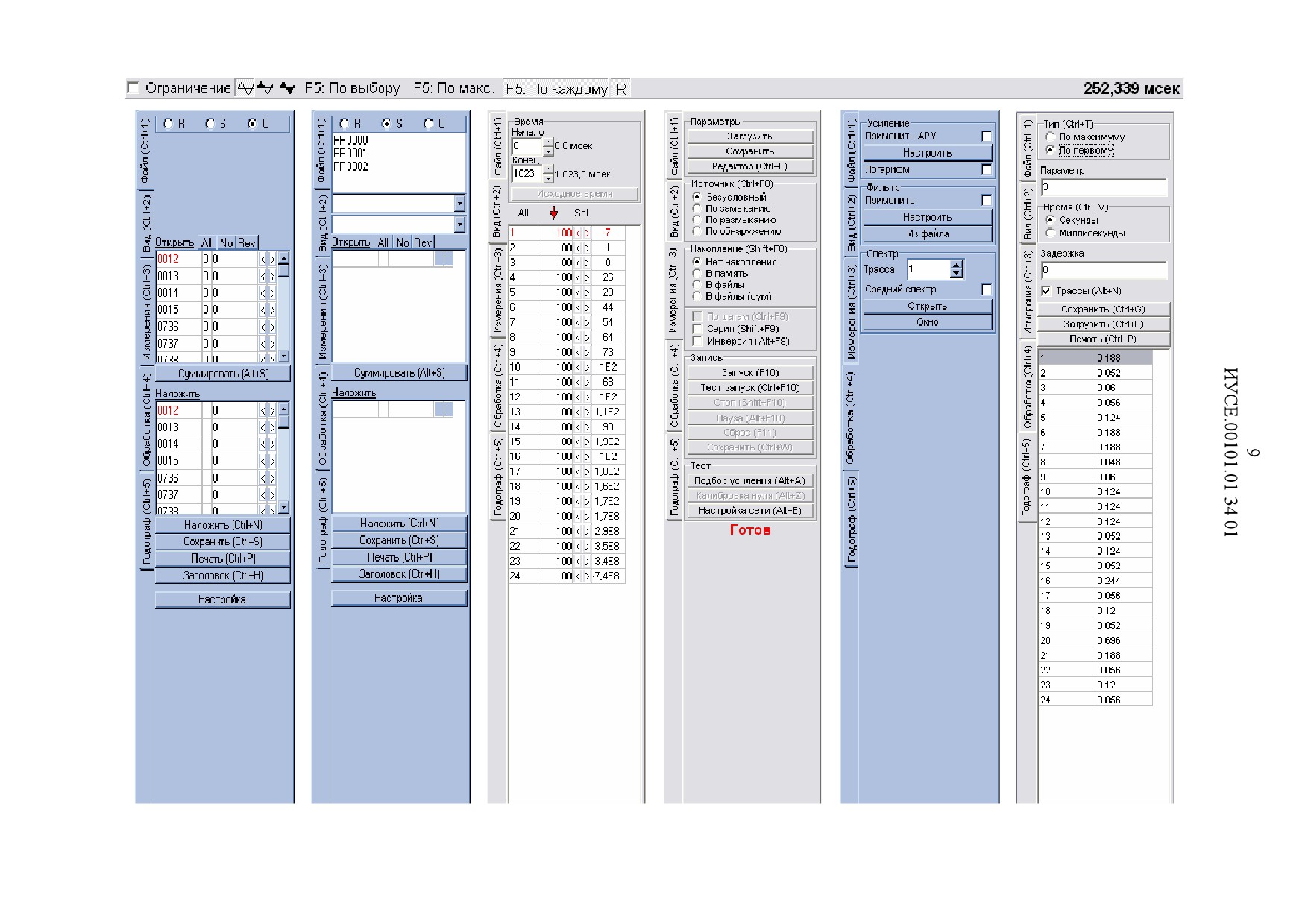

Рис. 2. Панель управления экраном. Разделы «ФАЙЛ» в разных режимах, «ВИД», «ИЗМЕРЕНИЯ», «ОБРАБОТКА»,

«ГОДОГРАФ» панели управления программой

11

−

«ВУ» - раздел для настройки параметров прибора ВУ.

Для сохранения введенных параметров необходимо нажать кнопку «ОК». Для отмены

введенных параметров необходимо нажать кнопку «ОТМЕНА».

Раздел «ДАННЫЕ» окна настройки глобальных параметров

Раздел «ДАННЫЕ» окна настройки глобальных параметров изображен на Рис. 3. В

нем находятся следующие органы управления:

−

«ПАПКА ДАННЫХ» - строка для ввода имени папки (каталога), которая исполь-

зуется по умолчанию при открытии и сохранении файлов данных и файлов пара-

метров. В эту строку необходимо ввести полный путь к папке. Выбор папки может

быть осуществлен кнопкой «ОБЗОР». При первом запуске программы в эту строку

заносится название папки «%EXEPATH%\DATA», где «%EXEPATH%» - папка, в

которой установлена программа.

−

«ДАННЫЕ В ФОРМАТЕ IBM (ПЕРЕСТАНОВКА БАЙТОВ)» - переключатель

формата данных, используемого при сохранении SEGY-файлов. Если переключа-

тель включен, то при записи данных в файл используется порядок от старшего

байта к младшему. Если переключатель выключен, то при записи данных в файл

используется порядок от младшего байта к старшему.

−

«ДАННЫЕ В ФОРМАТЕ IEEE С ПЛАВАЮЩЕЙ ТОЧКОЙ» - переключатель ти-

па данных, используемого при сохранении SEGY-файлов. Если переключатель

включен, то при записи данных в файл используется 32-разрядный тип данных с

плавающей точкой в стандарте IEEE. Если переключатель выключен, то при запи-

си данных в файл используется целый 32-разрядный тип данных.

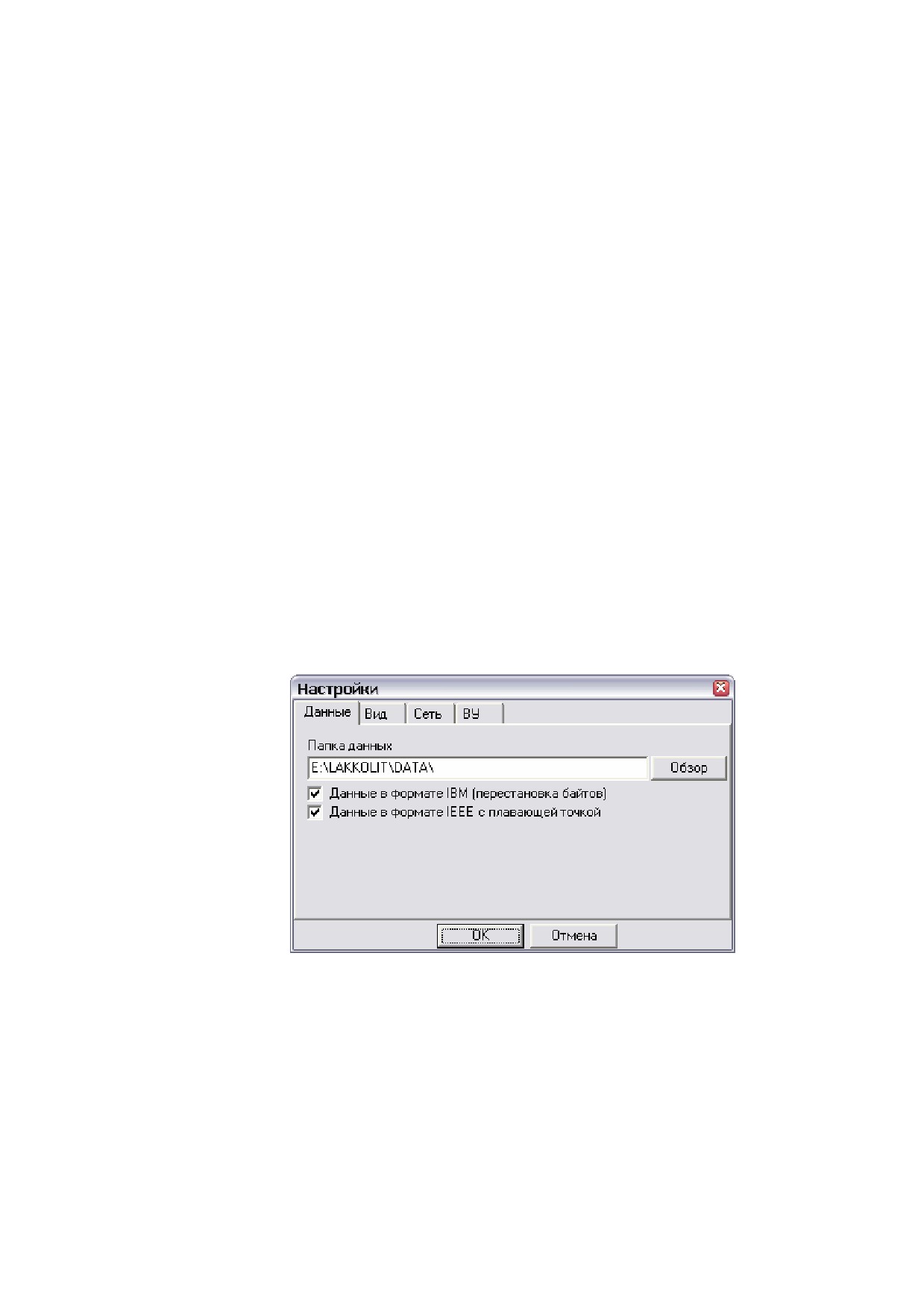

Рис. 3

Раздел «ВИД» окна настройки глобальных параметров

Раздел «ВИД» окна настройки глобальных параметров изображен на Рис. 4. В нем на-

ходятся следующие органы управления:

−

«ВСПЛЫВАЮЩАЯ ПАНЕЛЬ ИНСТРУМЕНТОВ» - переключатель способа ото-

бражения панели инструментов и панели статуса в главном окне программы. Если

переключатель выключен, то панель инструментов и панель статуса в главном ок-

не программы неподвижны. Если переключатель включен, то панель инструмен-

12

тов и панель статуса в главном окне программы отображаются полностью только в

том случае, если на них наведен указатель мыши, а в остальное время они отобра-

жаются в виде узких полосок соответственно слева и внизу экрана.

−

«АВТОМАТИЧЕСКИ ЗАПРАШИВАТЬ НАПРЯЖЕНИЕ ПИТАНИЯ» - переклю-

чатель, указывающий программе автоматически запрашивать напряжение питания

станции. Если признак включен, после распознавания станции начинается автома-

тический запрос напряжения питания. Время между запросами указывается в

строке после слова «КАЖДЫЕ». Если переключатель выключен, то автоматиче-

ский запрос напряжения питания не выполняется.

−

«ПОРОГ НЕДОПУСТИМОГО НАПРЯЖЕНИЯ» - строка для ввода значения на-

пряжения питания станции, которое считается недопустимо низким. Работоспо-

собность станции при этом напряжении питания не гарантируется. При достиже-

нии этого значения напряжения питания индикатор напряжения питания стано-

вится красным.

−

«ПОРОГ КРИТИЧЕСКОГО НАПРЯЖЕНИЯ» - строка для ввода значения напря-

жения питания станции, при котором работоспособность станции сохраняется, но

уже требуется подзарядка аккумулятора. При достижении этого значения напря-

жения питания индикатор напряжения питания становится желтым.

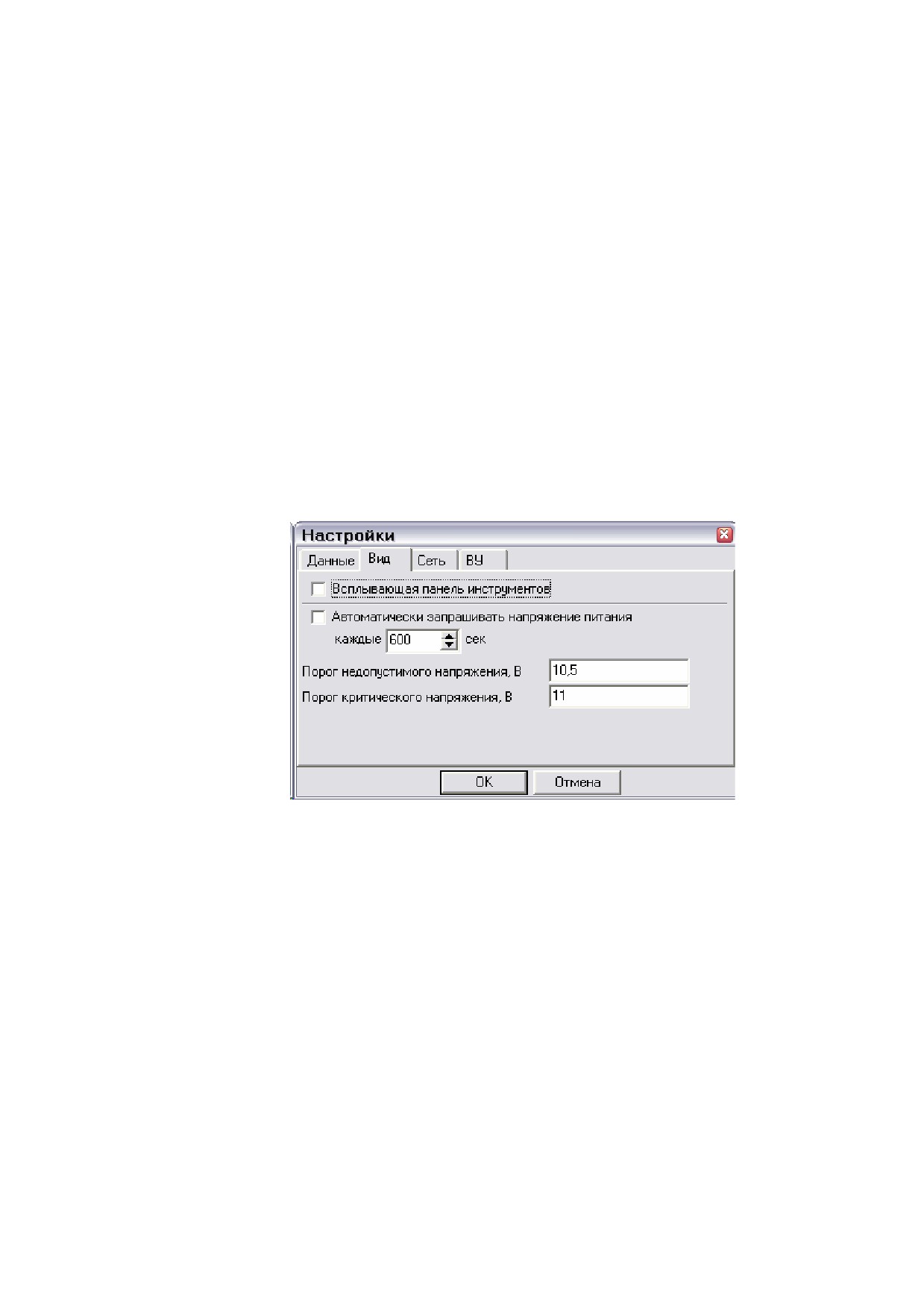

Рис. 4

Раздел «СЕТЬ» окна настройки глобальных параметров

Раздел «ВИД» окна настройки глобальных параметров изображен на Рис. 5. В нем на-

ходятся следующие органы управления:

−

«СЕРИЙНЫЙ НОМЕР» и «IP-АДРЕС» - таблица для ввода серийных номеров и

IP-адресов станций. В настоящей версии при распознавании станций программа

назначает им IP-адреса в соответствии с их серийными номерами. Не допускается

ввод в таблицу двух одинаковых серийных номеров станций. Не допускаются

одинаковые IP-адреса для разных станций. Не допускается использование в каче-

стве IP-адресов станций адреса LOCALHOST (127.0.0.1), широковещательного ад-

реса (255.255.255.255) и IP-адреса, совпадающего с IP-адресом компьютера (этот

адрес можно узнать, обратившись к свойствам протокола TCP/IP, установленного

в операционной системе). Не допускается также использование в качестве

IP-адреса произвольных строк, не являющихся IP-адресами. Программа не прове-

ряет допустимость введенных серийных номеров и IP-адресов, поэтому при их

13

введении следует проявлять особое внимание. Нарушение упомянутых правил

приведет к полному отсутствию связи между программой и станциями. Примером

допустимого IP-адреса является строка 112.1.1.17.

−

«ПОРТ АДАПТЕРА» - номер UDP-порта, используемого станцией. Этот номер

доступен для изменения, но в настоящей версии станции используется фиксиро-

ванный номер порта 6768. Поэтому изменение номера порта приведет к полному

отсутствию связи между программой и станцией.

−

«РАСПОЗНАВАТЬ ПРИ ЗАПУСКЕ» - переключатель автоматического распозна-

вания и определения состояния станции «Лакколит» при запуске программы. Если

переключатель включен, то при запуске программы автоматически выполняет

операции, описанные в разделе «Распознавание ». Если переключатель выключен,

то при запуске программы распознавание не выполняется.

−

«ПОРТ, ИСПОЛЬЗУЕМЫЙ ПРОГРАММОЙ» - номер UDP-порта, используемого

программой. По умолчанию используется номер 6767. Если возникнет конфликт с

какой-либо другой программой, которая тоже использует этот UDP-порт, то его

можно изменить. Связь со станцией в этом случае не нарушится. Не следует зада-

вать в качестве номера UDP-порта число, меньшее 1024, такт как эти номера пор-

тов являются системными. Попытка их использовать приведет к полному отсутст-

вию связи между программой и станцией. Такой же результат получится, если за-

дать одинаковые номера портов у программы и у станции. В настоящей версии

программы существует защита от введения недопустимых номеров портов.

−

«ЧИСЛО СТАНЦИЙ» - строка для ввода количества станций, с которыми работа-

ет программа. Это число равно числу строк в таблице серийных номеров и IP-

адресов станций.

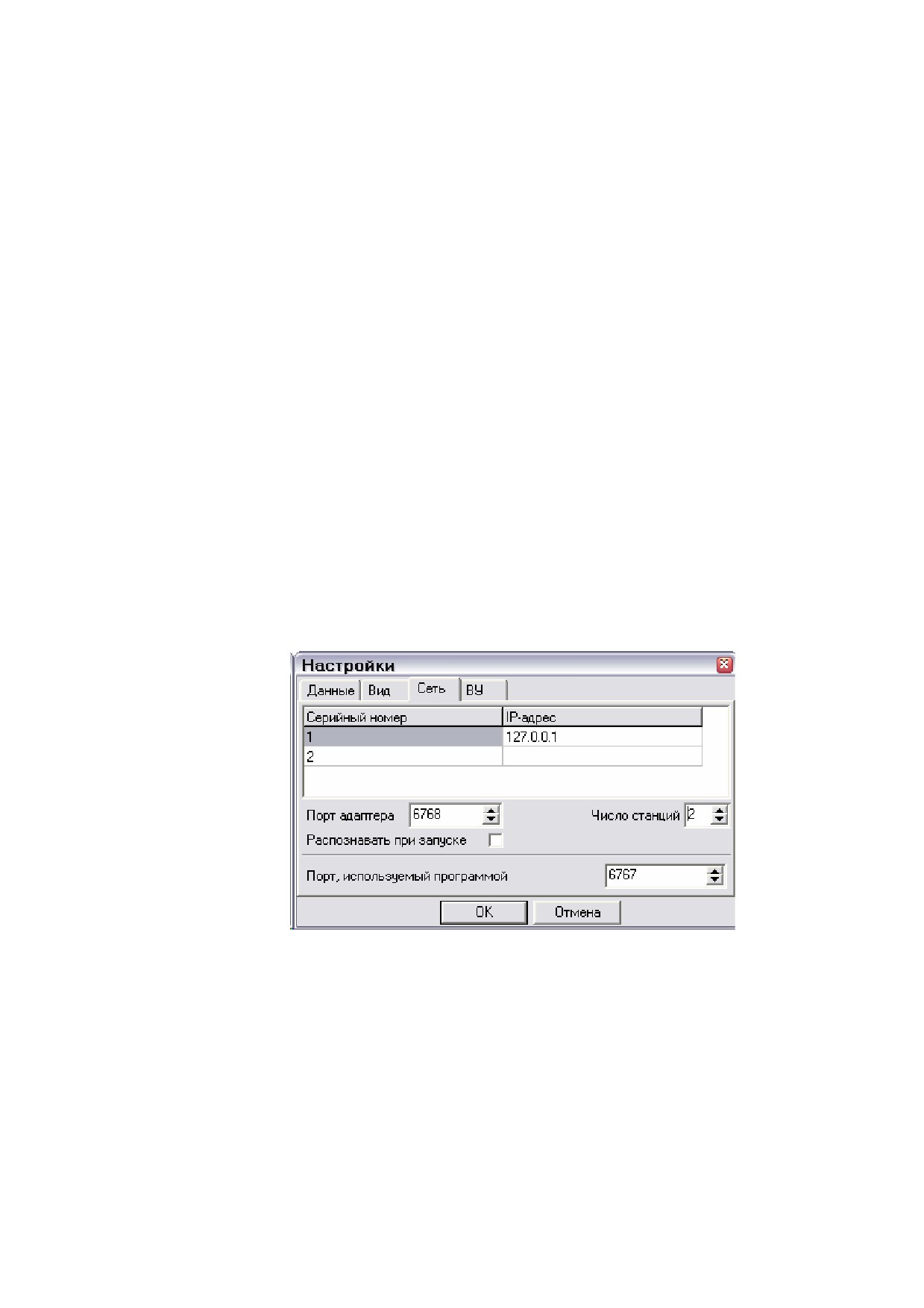

Рис. 5

Раздел «ВУ» окна настройки глобальных параметров

Раздел «ВУ» окна настройки глобальных параметров предназначен для настройки па-

раметров вспомогательного устройства и в данном руководстве не документируется.

14

Управление файлами

Размещение файлов

Программа размещает файлы по следующим правилам:

− В разделе «ДАННЫЕ» окна настройки глобальных параметров (Рис. 3) указана

папка, в которой размещаются файлы. По умолчанию эта папка называется

«%EXEPATH%\DATA», где «%EXEPATH%» - папка, в которой установлена про-

грамма. Если эта папка отсутствует, она будет создана автоматически.

− Файлы, не относящиеся к профилям, а также фрагменты файлов, программа по

умолчанию сохраняет в папке «%EXEPATH%\DATA».

− Файлы,

относящиеся

к

профилям,

сохраняются

в

папках

«%EXEPATH%\DATA\PRxxxx», где «xxxx» - номер профиля 0т 1 до 9999. Для

каждого профиля папка создается автоматически по мере необходимости.

Диспетчер файлов

На Рис. 2 изображен раздел «ФАЙЛ» панели управления. В этом разделе находится

диспетчер файлов. Диспетчер файлов содержит следующие органы управления:

−

- переключатель типа файлов, отображаемых диспетчером

файлов. «R» отображает файлы реализаций, «S» отображает файлы суммарных

реализаций, «О» отображает файлы, не принадлежащие профилям.

−

- список доступных номеров профилей предназначен для

выбора профиля. Доступность этого органа управления зависит от состояния пе-

реключателя типа файлов.

−

- два списка доступных номеров точек выбранного профи-

ля. Доступность этих органов управления зависит от состояния переключателя ти-

па файлов.

−

«ОТКРЫТЬ» - список файлов для открытия.

−

«СУММИРОВАТЬ» - кнопка для выполнения суммирования файлов из списка

«ОТКРЫТЬ». Доступность этой кнопки зависит от состояния переключателя типа

файлов.

−

- кнопка включения всех трасс открытого файла для суммирования.

−

- кнопка выключения всех трасс открытого файла для суммирования.

−

- кнопка инвертирования выбора трасс открытого файла для суммирования.

−

«НАЛОЖИТЬ» - список файлов для наложения.

−

«НАЛОЖИТЬ» - кнопка для выполнения наложения выбранного файла из списка

«НАЛОЖИТЬ».

−

«СОХРАНИТЬ» - кнопка для сохранения фрагмента открытого файла.

−

«ПЕЧАТЬ» - кнопка для печати текущего изображения на экране.

−

«ЗАГОЛОВОК» - кнопка для просмотра и редактирования заголовка открытого

файла, а также для выбора другого файла, заголовок которого требуется редакти-

ровать.

15

Диспетчер файлов обрабатывает файлы трех типов:

−

«R» (реализации) - в списки файлов «ОТКРЫТЬ» и «НАЛОЖИТЬ» помещаются

файлы одной точки профиля. Номер профиля указывается в списке

, номер точки указывается в списке

−

«S» (суммы) - в списки файлов «ОТКРЫТЬ» и «НАЛОЖИТЬ» помещаются сум-

марные файлы диапазона точек профиля. Номер профиля указывается в списке

, номер начальной точки указывается в первом списке

, номер конечной точки указывается во втором списке

−

«О» (другие) - в списки файлов «ОТКРЫТЬ» и «НАЛОЖИТЬ» помещаются фай-

лы из папки «%EXEPATH%\DATA», где «%EXEPATH%» - папка, в которой ус-

тановлена программа.

Элемент списка диспетчера файлов

Элемент списков «ОТКРЫТЬ» и «НАЛОЖИТЬ» диспетчера файлов представляет со-

бой строку, состоящую из следующих элементов:

− Строка с названием файла. Если выбран тип файлов «РЕАЛИЗАЦИИ», то назва-

нием файла является номер реализации в точке профиля. Если выбран тип файлов

«СУММЫ», то названием файла является номер точки профиля. Если выбран тип

файлов «ДРУГИЕ», то названием файла является имя файла.

− Признак использования файла при вычислении суммы. Если этот признак равен

«0», файл не используется при вычислении суммы. Если этот признак равен «-»,

файл при вычислении суммы вычитается. Если этот признак равен «+», файл при

вычислении суммы прибавляется. Переключение признака осуществляется нажа-

тием левой кнопки мыши на этом признаке.

− Строка для ввода задержки файла при отображении его на экране. Задержка изме-

ряется количеством выборок. Задержка может быть и положительной, и отрица-

тельной. Увеличение задержки осуществляется нажатием левой кнопки мыши на

символе «>» справа от строки для ввода задержки. Уменьшение задержки осуще-

ствляется нажатием левой кнопки мыши на символе «<» справа от строки для вво-

да задержки. Сброс задержки в исходное нулевое состояние осуществляется двой-

ным нажатием левой кнопки мыши на строке ввода задержки файла.

Открытие файла

При переходе в раздел «ФАЙЛ» панели управления автоматически выполняется за-

полнение списков файлов «ОТКРЫТЬ» и «НАЛОЖИТЬ» в соответствии с выбранным типом

файлов. Первый из файлов в списке «ОТКРЫТЬ» автоматически открывается и отображается

на экране. Для открытия другого файла необходимо выбрать другой элемент в списке «ОТ-

КРЫТЬ». При изменении типа файлов переключателем типа файлов автоматически происхо-

дит заполнение списков и открытие файла.

16

Сохранение фрагмента файла

Для сохранения фрагмента файла необходимо нажать кнопку «СОХРАНИТЬ» в раз-

деле «ФАЙЛ» панели управления. При нажатии на эту кнопку открывается диалоговое окно

для выбора файла, в котором будет сохранен фрагмент. В выбранном файле сохраняется

часть графиков, отображаемая на экране в данный момент. Управление отображением гра-

фиков на экране для выбора фрагмента описано в разделе «Управление видом графиков».

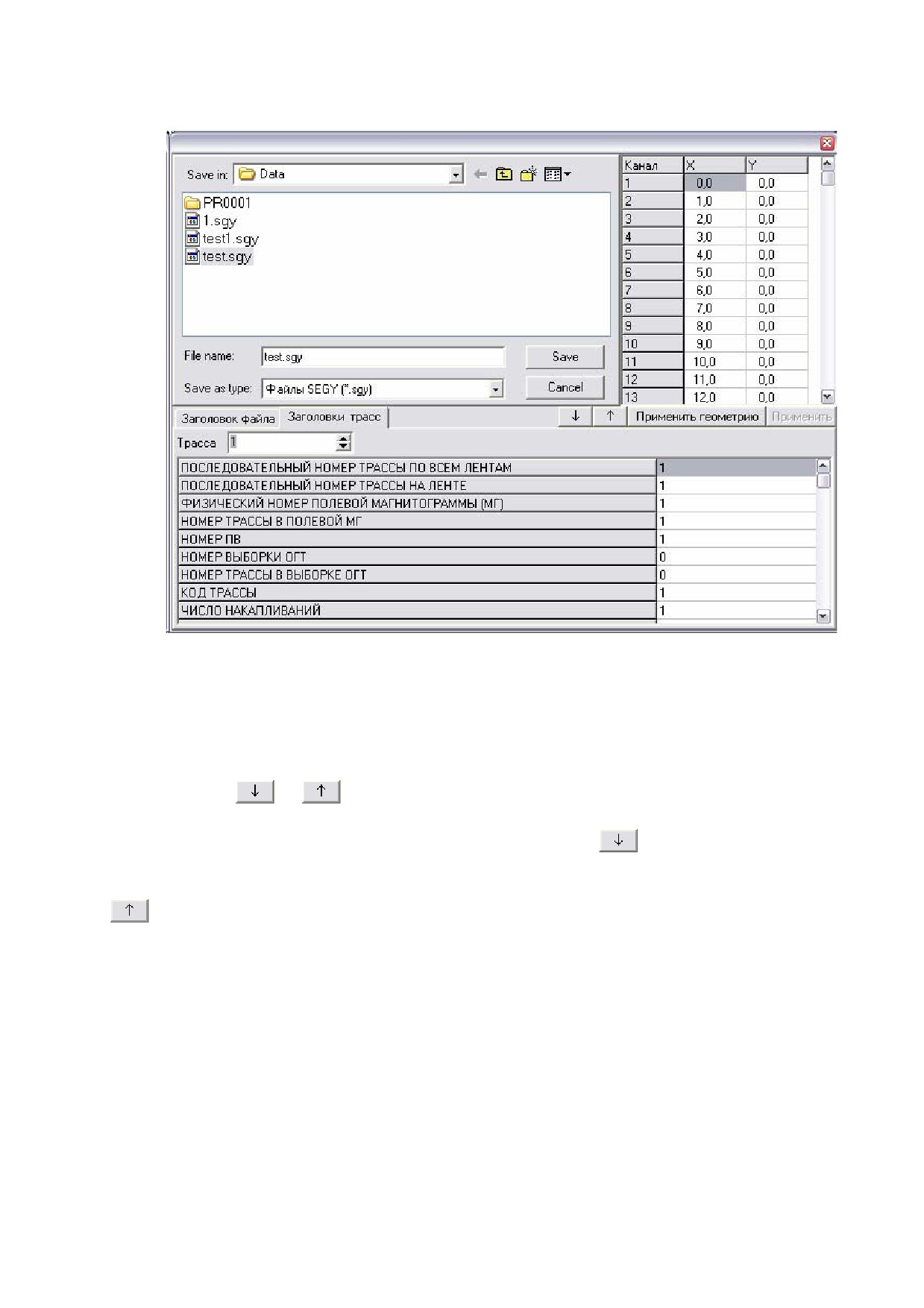

На Рис. 6, Рис. 7 изображено окно для выбора файла для сохранения. В этом окне на-

ходятся следующие органы управления:

− Диспетчер файлов для выбора имени файла.

− Таблица для редактирования геометрии каналов (трасс).

− Таблица для редактирования заголовка файла.

− Таблица для редактирования заголовков каналов (трасс).

Рис. 6

17

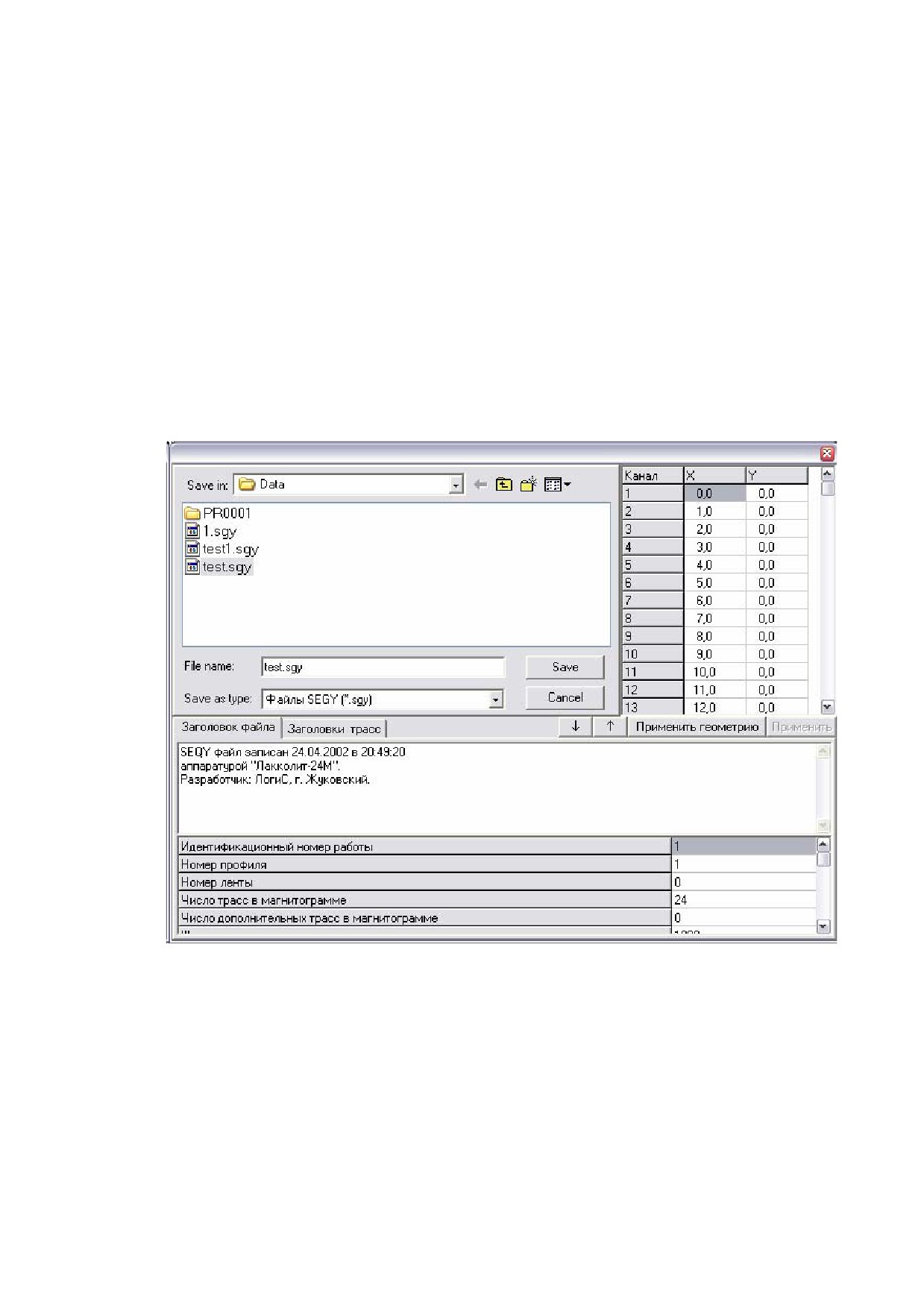

Рис. 7

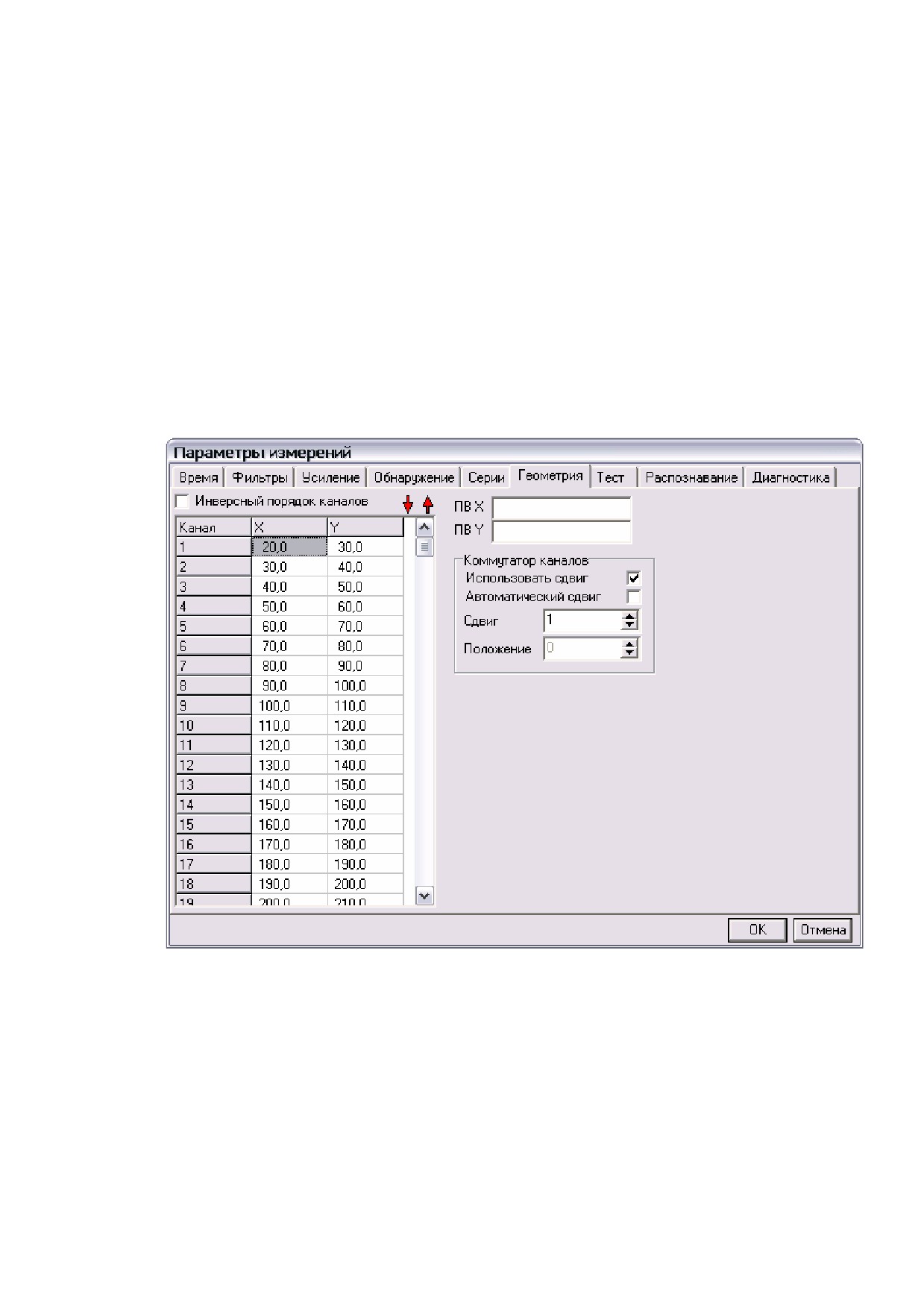

Таблица для редактирования геометрии позволяет ввести координаты X и Y каналов.

Координаты вводятся в соответствующие ячейки таблицы. В исходном состоянии таблица

заполнена в соответствии с настройкой геометрии трасс, выполненной в окне настройки па-

раметров измерений, описанной в разделе «Настройка геометрии станции».

Кнопки

и

предназначены для автоматического заполнения таблицы на-

стройки геометрии. Например, если в одну ячейку столбца X ввести значение 1, а в следую-

щую ячейку ввести значение 3, то при нажатии на кнопку

все следующие ячейки за-

полняются автоматически с шагом, равным 2. Аналогично, если в одну ячейку столбца X

ввести значение 3, а в предыдущую ячейку ввести значение 1, то при нажатии на кнопку

все предыдущие ячейки заполняются автоматически с шагом, равным -2. Все выше ска-

занное справедливо и для столбца Y. Все значения из таблицы настройки геометрии автома-

тически записываются в заголовки трасс.

Кнопка «ПРИМЕНИТЬ ГЕОМЕТРИЮ» переносит значения из таблицы настройки

геометрии в аналогичную таблицу окна настройки параметров измерений, описанного в раз-

деле «Настройка геометрии станции».

Наложение второго файла

Для наложения второго файла на открытый файл необходимо нажать кнопку «НА-

ЛОЖИТЬ» в разделе «ФАЙЛ» панели управления. При нажатии на эту кнопку файл, вы-

бранный в списке «НАЛОЖИТЬ», накладывается на открытый файл. Трассы, записанные в

накладываемом файле, отображаются на экране в виде графиков поверх графиков первого

18

файла. Наложить файл можно только в том случае, если количество трасс и длина трасс в

нем равны соответствующим параметрам первого открытого файла. В противном случае вы-

дается сообщение об ошибке.

Печать файла

Для печати файла необходимо нажать кнопку «ПЕЧАТЬ» в разделе «ФАЙЛ». При

нажатии на эту кнопку производится печать текущего изображения на экране на принтер,

установленный по умолчанию.

Суммирование файлов

При нажатии на кнопку «СУММИРОВАТЬ» выполняется суммирование файлов из

списка «ОТКРЫТЬ». Если выбран тип файлов «РЕАЛИЗАЦИИ», то суммарный файл созда-

ется автоматически и добавляется в списки «ОТКРЫТЬ» и «НАЛОЖИТЬ». Если выбран тип

файлов «СУММЫ» или «ДРУГИЕ», то оператору предлагается ввести вручную имя суммар-

ного файла.

Суммируемые файлы должны иметь одинаковое количество трасс, и трассы должны

иметь одинаковую длину. В противном случае выдается сообщение об ошибке.

В процессе суммирования для каждого файла возможен выбор трасс, используемых

при вычислении суммы. Выбор отдельной трассы осуществляется двойным нажатием левой

кнопки мыши на графике этой трассы. Если трасса выбрана, то ее график отображается нор-

мально. Если трасса не выбрана, ее график отображается прямой линией. Кнопками

,

,

можно выбрать все трассы, отменить выбор всех трасс или инвертировать выбор трасс.

По умолчанию все трассы выбраны.

Для каждого файла текущего профиля текущей точки программа сохраняет список

выбранных для суммирования трасс. Перед суммированием необходимо для каждого файла,

предназначенного для вычисления суммы, выбрать трассы, а затем вычислить сумму, нажав

кнопку «СУММИРОВАТЬ». При переходе на другую точку профиля или на другой профиль

списки выбранных трасс очищаются и устанавливаются в значения по умолчанию (все трас-

сы выбраны).

Редактирование заголовков файлов

При нажатии на кнопку «ЗАГОЛОВОК» открывается окно редактирования заголов-

ков файлов. Это окно изображено на Рис. 6. Отличие заключается в следующем:

− Кнопка «SAVE» («СОХРАНИТЬ») недоступна.

− Кнопка «CANCEL» («ОТМЕНА») имеет название «ЗАКРЫТЬ».

− Доступна кнопка «ПРИМЕНИТЬ».

При выборе файла в таблицах отображается информация из заголовка файла и заго-

ловков трасс. При нажатии на кнопку «ПРИМЕНИТЬ» отредактированный заголовок сохра-

няется в файле.

19

Управление видом графиков

Органы управления панели управления изображением

Управление видом графиков осуществляется органами управления, расположенными

на панели управления изображением экрана. Эта панель содержит следующие группы орга-

нов управления и индикации:

−

- кнопки для изменения способа заливки графиков на экране.

−

- кнопки для автоматическо-

го масштабирования графиков на экране.

−

- кнопка переключения режима масштабирования графиков из очередной реа-

лизации или из вновь открываемого файла на экране.

−

«ОГРАНИЧЕНИЕ»- переключатель для изменения способа перекрытия графиков

на экране.

− Отображение времени, соответствующего текущему положению метки на экране.

− Отображение скорости, соответствующей текущему положению метки.

Органы управления раздела «ВИД»

Управление масштабом графиков осуществляется органами управления в разделе

«ВИД» панели управления программой. Этот раздел содержит следующие группы органов

управления:

− Время.

− Таблица масштабов и видимости трасс.

Управление ориентацией графика

В этой версии программы управление ориентацией графиков невозможно. Графики

всегда отображаются горизонтально.

Управление заливкой графика

Переключатель «ЗАЛИВКА» открытого файла может находиться в одном из следую-

щих состояний:

− Нет заливки (

).

− Заливка Y>0 (

).

− Заливка Y<0 (

).

В состоянии «НЕТ ЗАЛИВКИ» заливка положительных или отрицательных областей

графика на экране не производится. Отображается только график. В состоянии «ЗАЛИВКА

Y>0» производится заливка черным цветом областей графика, в которых значение больше 0.

В состоянии «ЗАЛИВКА Y<0» производится заливка черным цветом областей графика, в

которых значение меньше 0.

20

Если выполнено наложение второго файла на открытый файл, то переключатель

«ЗАЛИВКА» может находиться в одном из следующих состояний:

− Нет заливки (

).

− Заливка (

).

− Среднее (

).

В состоянии «НЕТ ЗАЛИВКИ» открытый файл отображается черным цветом, нало-

женный файл - красным цветом. В состоянии «ЗАЛИВКА» производится заливка черным

цветом разницы между открытым и наложенным файлом. В состоянии «СРЕДНЕЕ» откры-

тый и наложенный файл отображаются черным цветом, а среднее арифметическое между

ними - красным цветом.

Управление перекрытием графиков

Переключатель «ОГРАНИЧЕНИЕ» может находиться в состояниях «ВКЛЮЧЕНО» и

«ВЫКЛЮЧЕНО». В состоянии «ВЫКЛЮЧЕНО» происходит перерисовка графиков на эк-

ране с учетом их истинного размера по амплитуде так, что соседние графики могут перекры-

вать друг друга. В состоянии «ВКЛЮЧЕНО» происходит перерисовка графиков с ограниче-

нием их по амплитуде так, чтобы не происходило наложения соседних графиков друг на дру-

га.

Автоматическое управление масштабом по оси амплитуды

Переключатель

(«ТИП МАС-

ШТАБА») может находиться в одном из следующих положений:

−

«ПО ВЫБОРУ»

−

«ПО МАКСИМАЛЬНОМУ».

−

«ПО КАЖДОМУ».

В состоянии «ПО ВЫБОРУ» каждый график на экране масштабируется в соответст-

вии с максимальным и минимальным значением первого видимого на экране графика. В со-

стоянии «ПО МАКСИМАЛЬНОМУ» каждый график на экране масштабируется в соответст-

вии с максимальным и минимальным значением графика, имеющего самые большие абсо-

лютные значения максимальной и минимальной величины среди всех видимых графиков. В

состоянии «ПО КАЖДОМУ» каждый график на экране масштабируется в соответствии со

своим максимальным и минимальным значением. В состоянии «ПО ВЫБРАННОМУ» каж-

дый график масштабируется в соответствии с максимальным и минимальным значением

первого выделенного графика.

Кнопка

позволяет управлять масштабом графиков, которые будут отображаться

вслед за графиками, видимыми на экране в данный момент, например, при приеме очередной

реализации или при открытии нового файла. Если кнопка нажата, то масштаб новых графи-

ков вычисляется автоматически и не связан с масштабом текущих графиков. Если кнопка не

нажата, то для масштабирования новых графиков будут использоваться значения масштабов

текущих графиков.

21

Управление масштабом по оси времени

Группа

«ВРЕМЯ» панели управления программой содержит следующие органы

управления, предназначенные для настройки масштаба графика по оси времени:

− Строка ввода «НАЧАЛО».

− Строка ввода «КОНЕЦ».

− Кнопка «ИСХОДНОЕ ВРЕМЯ».

В строки ввода «НАЧАЛО», «КОНЕЦ» вводятся числовые значения, соответствую-

щие началу и концу графиков, отображаемых на экране. Единица измерения величин в этих

строках - количество выборок (элементов массива). Соответствующее значение времени в

секундах отображается рядом со строками ввода. Ввод значений осуществляется либо кноп-

ками со стрелками, расположенными рядом со строками ввода, либо с клавиатуры. Измене-

ние масштаба графика в соответствии с заданными значениями производится автоматически,

если для изменения значений используются кнопки со стрелками, либо после нажатия кла-

виши «ENTER», если числа вводятся в строки с клавиатуры. Для возвращения масштаба по

оси времени к исходному необходимо нажать кнопку «ИСХОДНОЕ ВРЕМЯ», которая ста-

новится доступной при изменении масштаба по оси времени.

Ручное управление масштабом по оси амплитуды

Для управления масштабом каждой трассы по оси амплитуды предназначена таблица

в разделе «ВИД» панели управления программой. Эта таблица содержит пять столбцов.

Первый столбец предназначен для управления видимостью трасс и описан в следую-

щем разделе.

Второй столбец содержит масштаб отображения трасс в процентах. Для изменения

масштаба предназначены третий и четвертый столбцы, содержащие символы «<» и «>». При

нажатии левой кнопки мыши на эти символы масштаб меняется в соответствующем направ-

лении. Допустима установка нулевого и отрицательного масштаба.

Пятый столбец содержит значение амплитуд трасс, соответствующих текущему по-

ложению метки на экране.

Кнопки

и

, расположенные соответственно выше и нише таблицы, предна-

значены для автоматического вычисления масштабов трасс. Например, если в одну ячейку

второго столбца ввести значение 100, а в следующую ячейку ввести значение 120, то при на-

жатии на кнопку

все следующие ячейки заполняются автоматически с шагом, равным

20. Аналогично, если в одну ячейку второго столбца ввести значение 100, а в предыдущую

ячейку ввести значение 80, то при нажатии на кнопку

все предыдущие ячейки запол-

няются автоматически с шагом, равным -20.

Двойное нажатие левой кнопки мыши в ячейке со значением масштаба возвращает

масштаб к исходному значению 100.

Управление количеством отображаемых трасс

Первый столбец таблицы предназначен для управления видимостью трасс. Он содер-

жит номера трасс. Двойное нажатие левой кнопки мыши в ячейке с номером трассы заменяет

номер в ячейке на символ «Х». Отмеченная этим символом трасса не отображается на экра-

25

ках (отсчетах) вычисляется при вводе значения в эту строку и отображается справа

от нее.

−

«РЕАЛЬНЫЙ ИНТЕРВАЛ ПРИЕМА» - строка для ввода реального интервала

приема в отсчетах. Реальный интервал приема может изменяться от 256 до 3072

выборок. Рядом со строкой «РЕАЛЬНЫЙ ИНТЕРВАЛ ПРИЕМА» отображается

время в миллисекундах, соответствующее количеству выборок в строке.

−

«ИСПОЛЬЗОВАТЬ РАДИОКАНАЛ ДЛЯ ЗАПУСКА» - признак использования

радиоканала для запуска. При включении этого признака запрещается выбор ис-

точника запуска.

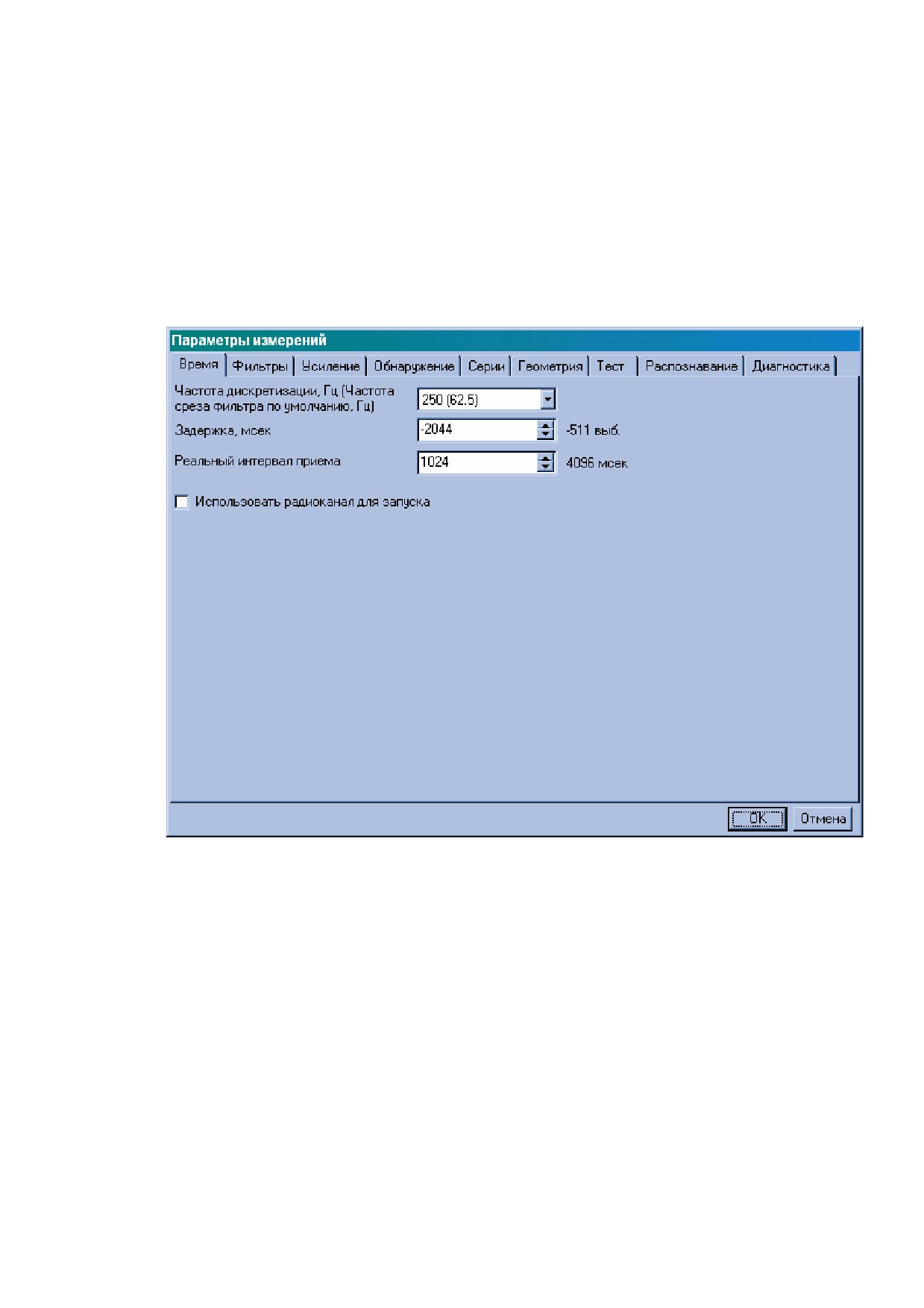

Рис. 8

Настройка фильтров

Раздел «ФИЛЬТРЫ» для настройки фильтров, используемых станцией при приеме

данных, изображен на Рис. 9÷Рис. 13. В нем находятся следующие органы управления:

−

«ЧИСЛО КАСКАДОВ ФИЛЬТРОВ» - строка для ввода числа каскадов фильтров

в станции.

−

«ТЕСТОВЫЙ ФИЛЬТР» - переключатель для включения режима передачи в

станцию тестового фильтра.

− Переключатель для настройки каскадов фильтров в станции, содержащий разделы

«ФНЧ» и «РЕЖЕКТОРНЫЙ».

В станции может быть один или два каскада фильтрации принимаемого сигнала. Пер-

вый каскад - это фильтр нижних частот (ФНЧ), второй каскад - это режекторный фильтр. В

строке «ЧИСЛО КАСКАДОВ ФИЛЬТРОВ» вводится число каскадов фильтров, которое бу-

дет использоваться при проведении измерений. В зависимости от введенного числа отобра-

26

жаются все или некоторые разделы переключателя настройки фильтров «ФНЧ» и «РЕЖЕК-

ТОРНЫЙ».

Рис. 9

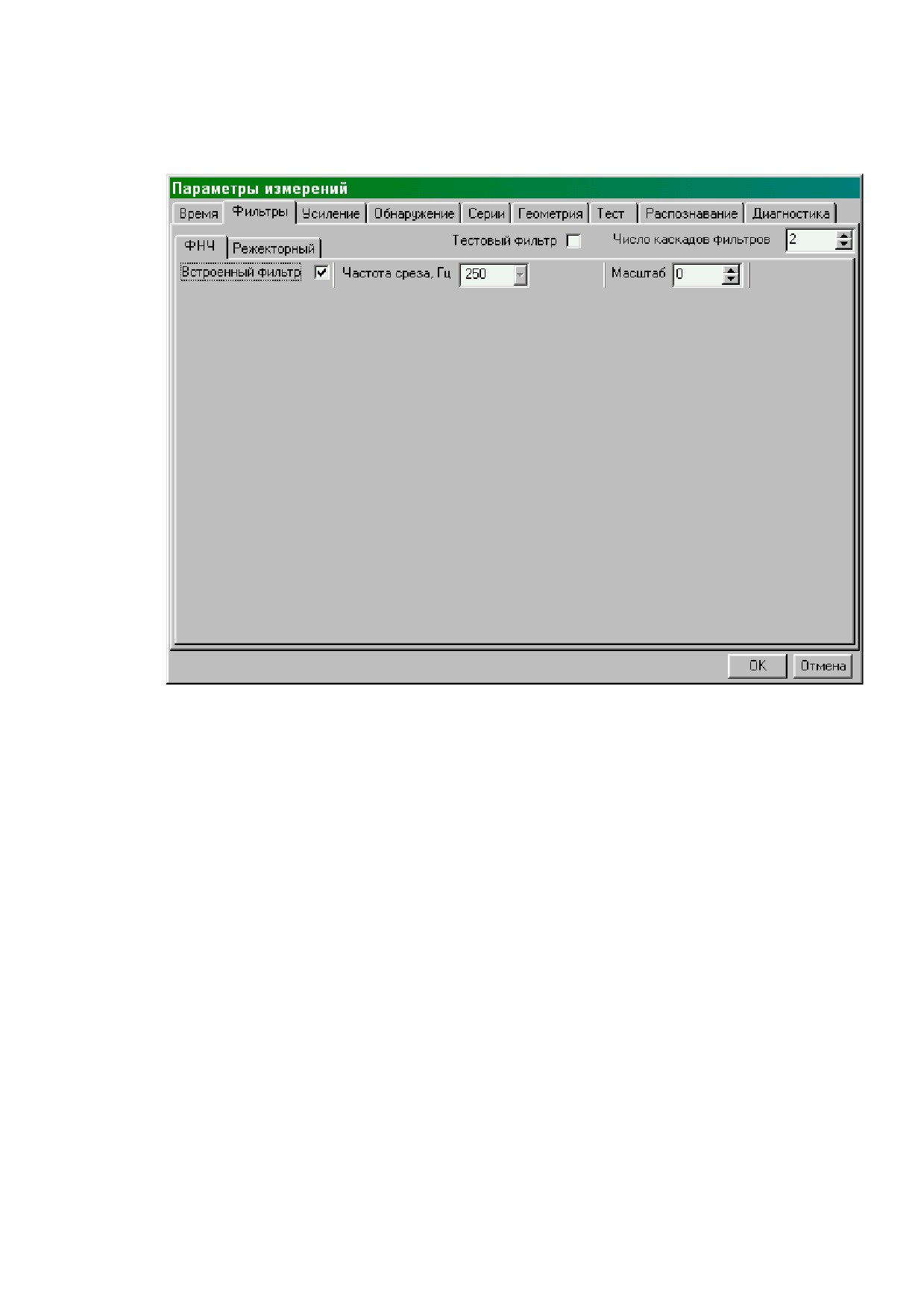

Раздел настройки фильтра нижних частот (ФНЧ) изображен на Рис. 9. В нем находят-

ся следующие органы управления:

−

«ВСТРОЕННЫЙ ФИЛЬТР» - переключатель для выбора встроенного или загру-

жаемого в станцию фильтра.

−

«ЧАСТОТА СРЕЗА, ГЦ» - строка для ввода частоты среза фильтра.

−

«МАСШТАБ» - строка для ввода масштаба фильтра.

−

«ТАБЛИЦА» - переключатель для отображения таблицы коэффициентов фильтра.

Этот переключатель отображается только в том случае, если выключен переклю-

чатель «ВСТРОЕННЫЙ ФИЛЬТР» (см. Рис. 10).

− График амплитудно-частотной характеристики фильтра. Этот график отображает-

ся только в том случае, если выключен переключатель

«ВСТРОЕННЫЙ

ФИЛЬТР» (см. Рис. 10).

В качестве фильтров могут использоваться как встроенные, так и загружаемые в

станцию фильтры. Для выбора встроенного фильтра предназначен переключатель «ВСТРО-

ЕННЫЙ ФИЛЬТР». Если используется станция с версией программного обеспечения 4.2 и

выше, разрешается использование только встроенных фильтров ФНЧ.

При выборе встроенного фильтра частота среза вычисляется автоматически и отобра-

жается в строке «ЧАСТОТА СРЕЗА, ГЦ».

27

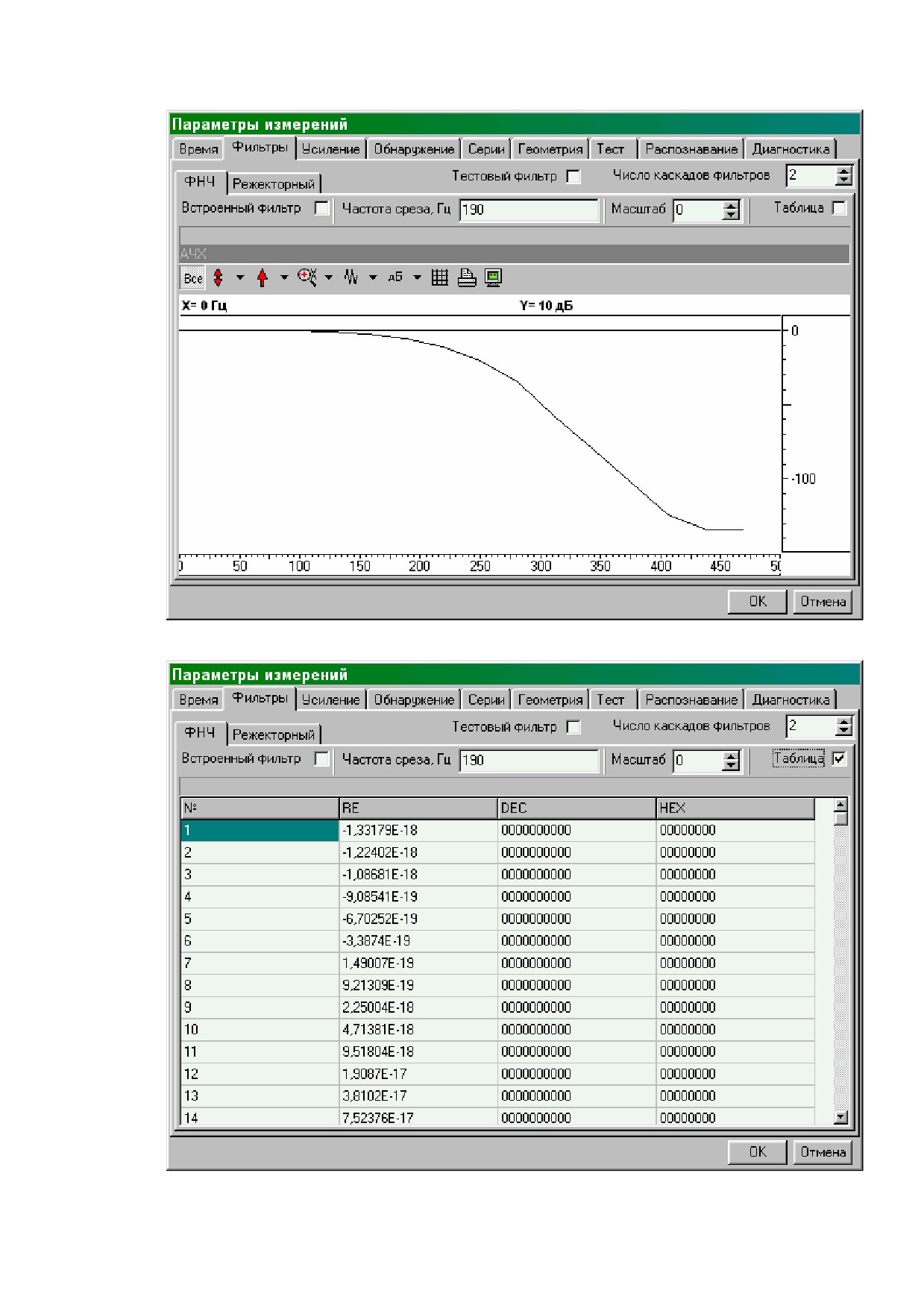

Рис. 10

Рис. 11

28

При выборе загружаемого фильтра частота среза вводится оператором. При вводе

частоты среза автоматически рассчитывается амплитудно-частотная характеристика фильт-

ра, и ее график отображается в окне (см. Рис. 10). Если вводится недопустимое значение час-

тоты среза, график очищается, а в заголовке графика отображается строка с сообщением об

ошибке. Для просмотра таблицы коэффициентов фильтра используется переключатель

«ТАБЛИЦА» (см. Рис. 11).

Раздел настройки режекторного фильтра несколько отличается от разделов настройки

ФНЧ. На Рис. 12 изображен раздел настройки режекторного фильтра при выборе встроенно-

го фильтра. Его органы управления полностью аналогичны соответствующим органам

управления в разделе настройки ФНЧ.

Если используется станция с версией программного обеспечения 4.2 и выше, разре-

шается использование только встроенных режекторных фильтров.

Если используется станция с версией программного обеспечения 4.3 и выше, разре-

шается использование только встроенных режекторных фильтров, но при этом разрешается

выбор частоты задержания фильтра.

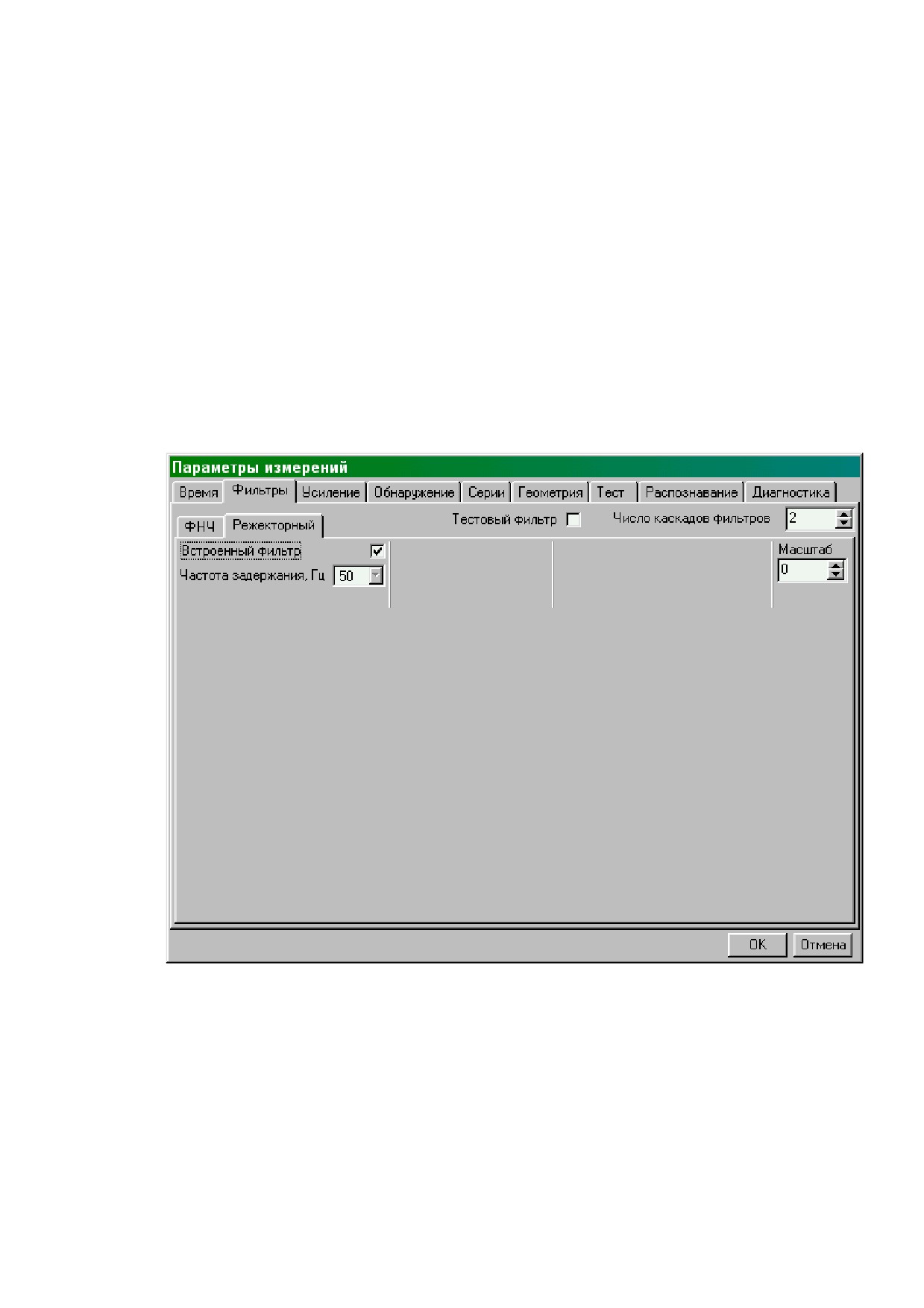

Рис. 12

На Рис. 13 изображен раздел настройки режекторного фильтра при выборе загружае-

мого фильтра. В этом случае доступны следующие органы управления:

−

«ЧИСЛО ФИЛЬТРОВ» - число фильтров, из комбинации которых создается ре-

жекторный фильтр.

−

«ФИЛЬТР» - номер фильтра, частоты среза которого отображаются в строках

«ЧАСТОТА СРЕЗА 1, ГЦ», «ЧАСТОТА СРЕЗА 2, ГЦ».

−

«ЧАСТОТА СРЕЗА 1, ГЦ» - строка для ввода нижней частоты среза выбранного

фильтра.

29

−

«ЧАСТОТА СРЕЗА 2, ГЦ» - строка для ввода верхней частоты среза выбранного

фильтра.

−

«50 ГЦ» - кнопка для установки параметров создающих режекторный фильтр со

средней частотой 50 Гц и глубиной режекции около 50 дБ.

Остальные органы управления полностью аналогичны соответствующим органам

управления в разделе настройки ФНЧ.

Для создания режекторного фильтра необходимо задать два фильтра. Первый должен

иметь следующие частоты среза:

− Частота среза 1 равна 0.

− Частота среза 2 равна нижней частоте среза режекторного фильтра.

Второй должен иметь следующие частоты среза:

− Частота среза 1 равна верхней частоте среза режекторного фильтра.

− Частота среза 2 равна частоте Найквиста (эта частота равна максимальной частоте

на горизонтальной оси графика амплитудно-частотной характеристики).

На Рис. 13 приведен пример комбинации трех фильтров:

− Первый с частотами среза 0 и 65 Гц.

− Второй с частотами среза 120 и 340 Гц.

− Третий с частотами среза 400 и 500 Гц.

Используя такой механизм построения фильтра, можно создавать разнообразные

фильтры, как режекторные, так и полосовые. Максимальное количество элементарных

фильтров, используемое при построении режекторного фильтра, равно 10.

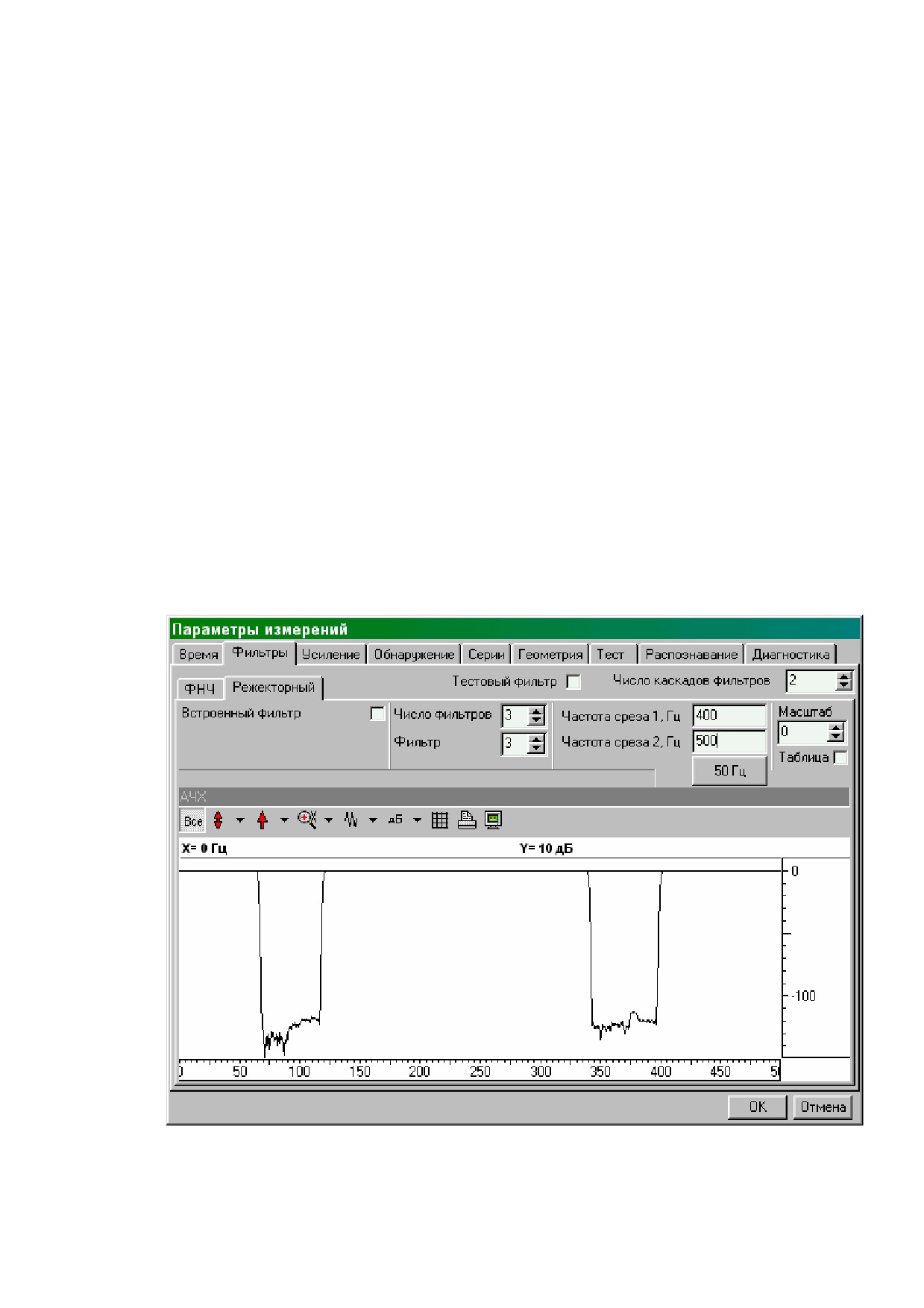

Рис. 13

30

Переключатель «ТЕСТОВЫЙ ФИЛЬТР» предназначен для включения режима пере-

дачи в станции коэффициентов тестового фильтра. Этот режим используется при отладке

программы и станции. В процессе штатной работы этот переключатель должен быть выклю-

чен.

Загрузка внешних фильтров разрешена только при работе со станциями с версией

программного обеспечения меньше 4.2.

При работе со станциями с версией программного обеспечения 4.3 и выше разрешен

выбор частоты среза встроенного режекторного фильтра.

Настройка усиления

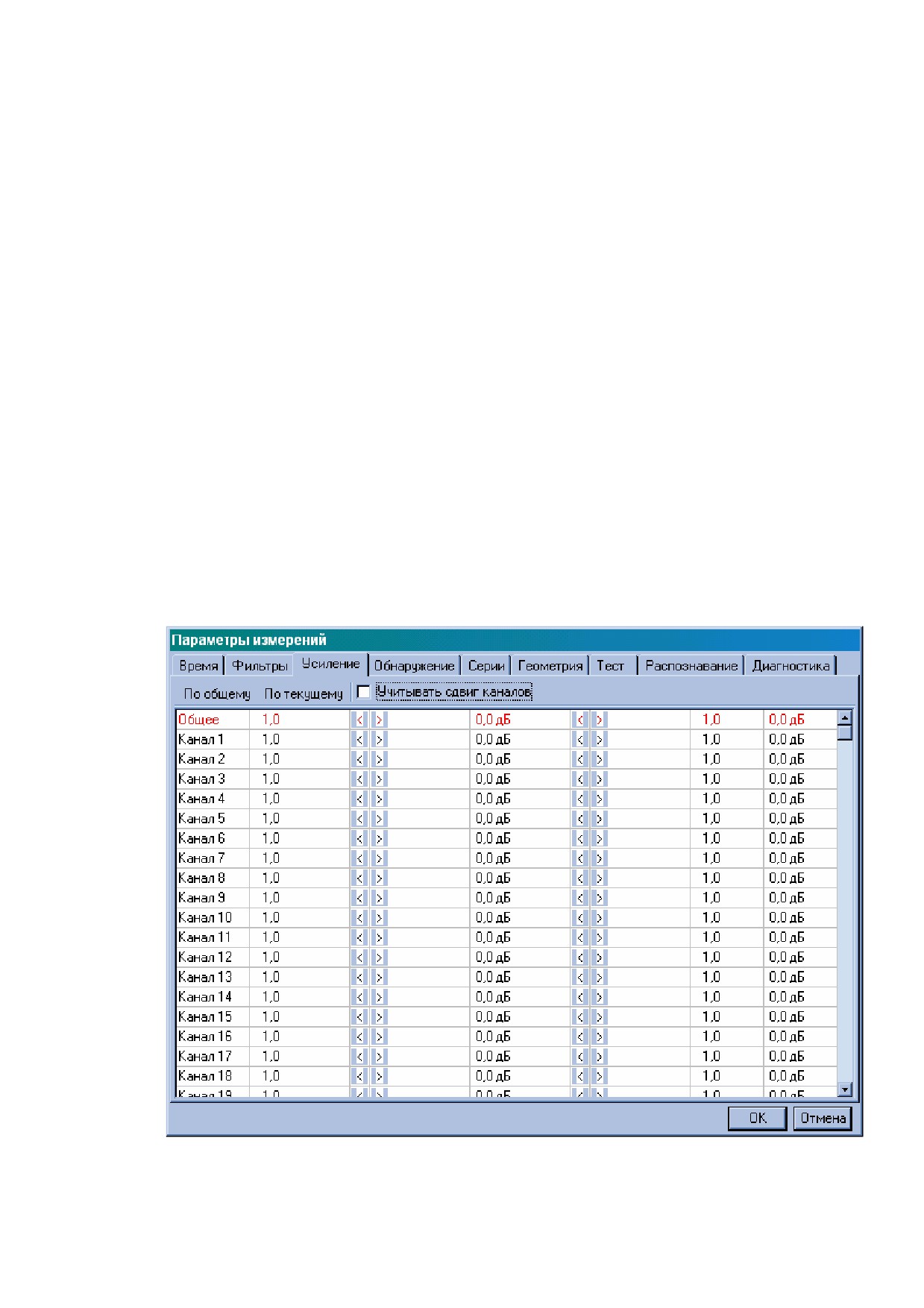

Раздел настройки усиления изображен на Рис. 14. В этом разделе находится таблица

регуляторов усиления для каждого исправного канала станции, и общий регулятор усиления.

Если в станции нет исправных каналов, или распознавание станции не проводилось, то ото-

бражается только общий регулятор усиления.

Каждый регулятор усиления содержит переключатели двух каскадов усиления:

«УСИЛЕНИЕ 1» и «УСИЛЕНИЕ 2». Усиление 1 отображается во втором столбце таблицы в

разах, а усиление 2 - в пятом столбце таблицы в децибелах. Общее усиление в разах и деци-

белах отображается в двух последних столбцах таблицы. Для регулировки усиления исполь-

зуются символы «<» и «>».

Один из регуляторов может быть выбран. Выбранный регулятор усиления отобража-

ется красным цветом. Для выбора регулятора усиления необходимо нажать левой кнопкой

мыши в любой части регулятора усиления.

Рис. 14

32

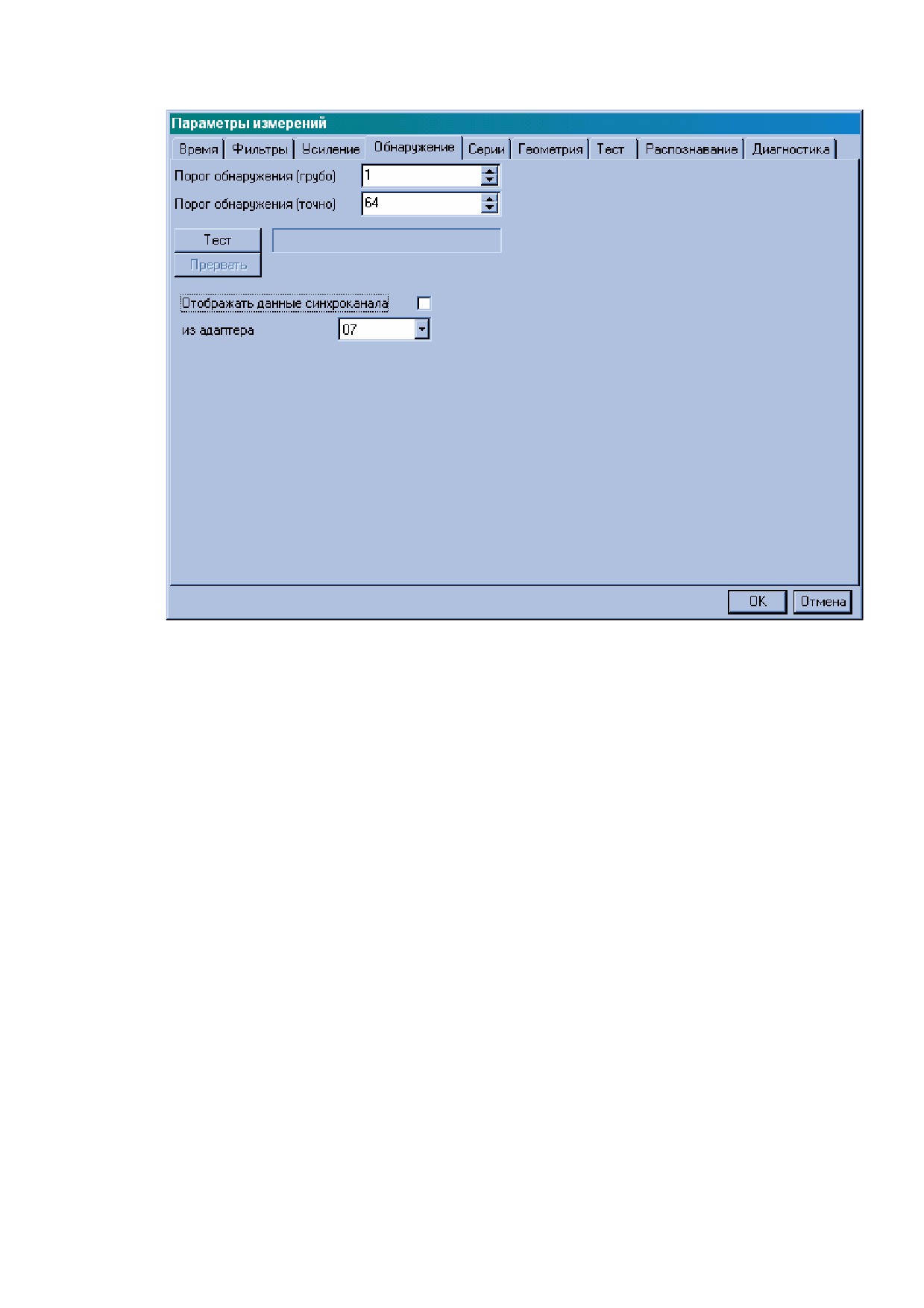

Рис. 15

Настройка параметров серий измерений

Раздел настройки параметров серий измерений изображен на Рис. 16. В нем находятся

следующие группы органов управления:

−

«НАКОПЛЕНИЕ» - группа органов управления для настройки накопления в па-

мять.

−

«СЕРИИ» - группа органов управления для настройки серии измерений.

В группе «НАКОПЛЕНИЕ» находятся следующие органы управления:

−

«КОЛИЧЕСТВО» - строка для ввода количества накоплений в режиме накопления

в память. Значение в этой строке определяет число суммируемых записей в режи-

ме накопления в память, или число создаваемых файлов в каждой точке профиля

при выполнении серии измерений в режиме накопления файлов.

В группе «СЕРИИ» находятся следующие органы управления:

−

«НОМЕР ПРОФИЛЯ» - номер профиля, на котором в данный момент выполняют-

ся измерения.

−

«ТОЧКА В ПРОФИЛЕ» - текущий номер точки в профиле, на которой в данный

момент выполняются измерения. Этот номер автоматически увеличивается при

выполнении серии измерений.

−

«ЧИСЛО ТОЧЕК В ПРОФИЛЕ» - строка для ввода общего количества точек в

профиле.

При изменении значения любого из перечисленных параметров в строках, располо-

женных под группами органов управления, отображаются примеры имен, используемых для

33

автоматического создания файлов при выполнении серии измерений. Правила формирования

имен файлов следующие:

− При выполнении серии измерений без накопления или с накоплением в память

файл получает имя PRiiii_Pjjjj_RSUM. Здесь «iiii» - четырехзначный номер про-

филя, «jjjj» - четырехзначный номер точки в профиле, «SUM» - обозначение сум-

марной реализации в точке.

− При выполнении серии измерений с накоплением файлов файл получает имя

PRiiii_Pjjjj_Rkkkk. Здесь «iiii» - четырехзначный номер профиля, «jjjj» - четы-

рехзначный номер точки в профиле, «kkkk» - номер реализации в точке.

Файлы каждого профиля сохраняются в отдельном каталоге. Файлы получают расши-

рение «SGY».

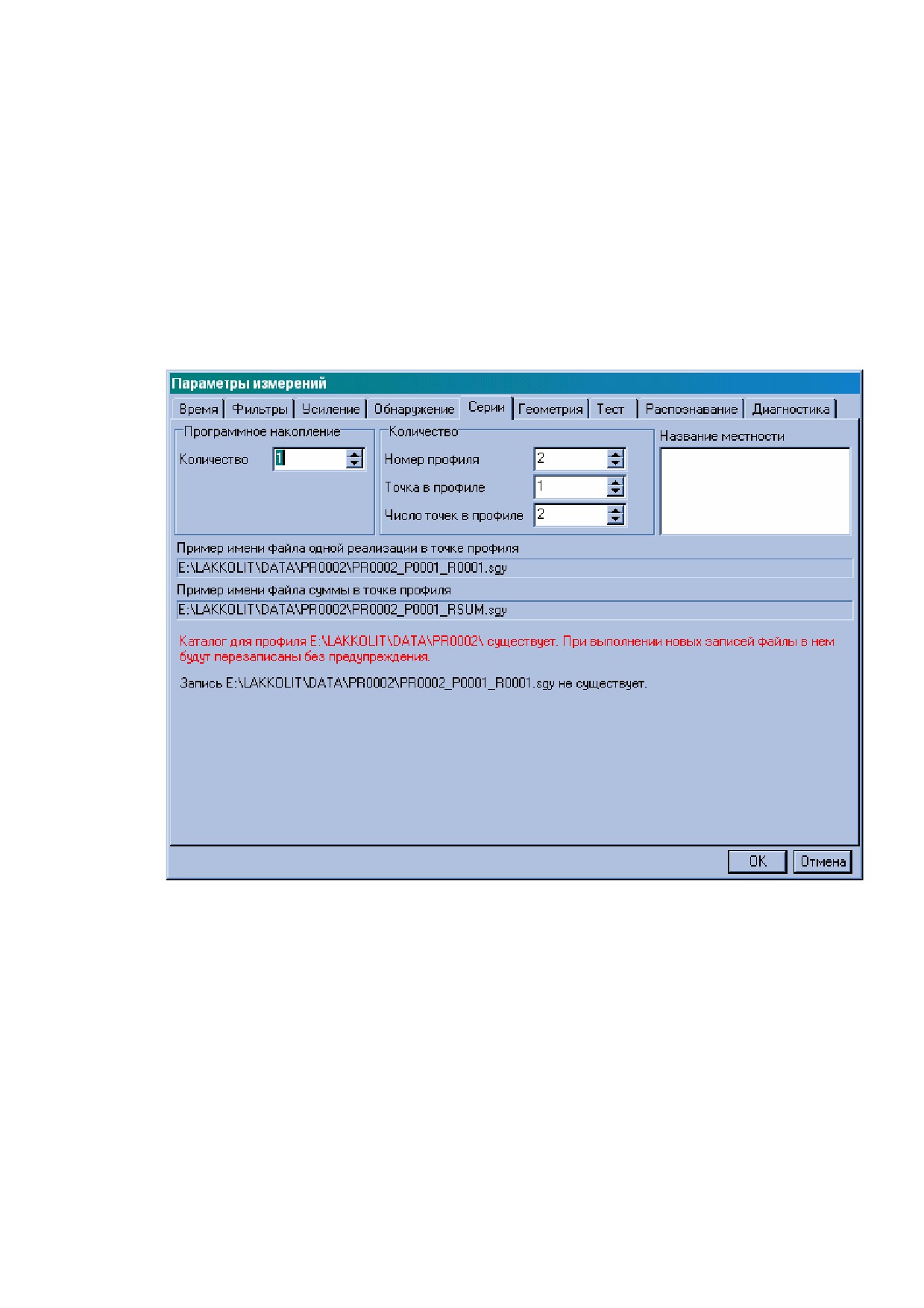

Рис. 16

В нижней части окна отображаются предупреждения о наличии или отсутствии ката-

логов и файлов для выбранного профиля и точки.

Настройка геометрии станции

Раздел настройки параметров серий измерений изображен на Рис. 17. В нем находятся

следующие органы управления:

− Таблица для ввода координат каналов (трасс).

−

«ИНВЕРСНЫЙ ПОРЯДОК КАНАЛОВ» - переключатель порядка каналов. Если

переключатель выключен, то каналы отображаются на экране и сохраняются в

файле в прямом порядке (от первого до последнего). Если переключатель вклю-

34

чен, то каналы отображаются на экране и сохраняются в файле в обратном поряд-

ке (от последнего до первого). При изменении состояния этого переключателя ме-

няется порядок размещения координат в таблице.

− Строки для ввода координат пункта взрыва (ПВ).

−

«ИСПОЛЬЗОВАТЬ СДВИГ» - переключатель для включения и выключения ре-

жима работы со сдвигом каналов.

−

«АВТОМАТИЧЕСКИЙ СДВИГ» - переключатель для включения и выключения

автоматического сдвига каналов. Этот переключатель видим, если включен пере-

ключатель «ИСПОЛЬЗОВАТЬ СДВИГ».

−

«СДВИГ» - строка для ввода значения сдвига. Эта строка видима, если включен

переключатель «ИСПОЛЬЗОВАТЬ СДВИГ».

−

«ПОЛОЖЕНИЕ» - строка для отображения текущего относительного положения

первого канала относительно начального положения первого канала. Эта строка

видима, если включен переключатель «ИСПОЛЬЗОВАТЬ СДВИГ».

Рис. 17

Правила ввода координат в таблицу и логика работы кнопок «↓» и «↑» такие же, как в

окне сохранения файла, описанного в разделе «Сохранение фрагмента файла».

Параметры из этого раздела настройки используются при формировании заголовков

файла и трасс во время сохранения файлов.

Логика работы коммутатора каналов следующая:

− Разрешено включать сдвиг каналов, если программа управляет не более чем одной

станцией. Если в окне настройки глобальных параметров указана более чем одна

станция, группа «КОММУТАТОР КАНАЛОВ» не отображается, и сдвиг каналов

не используется (даже если он раньше был включен).

35

− Прием данных осуществляется с каналов, номера которых сдвинуты относительно

первого канала на значение, отображаемое в строке «ПОЛОЖЕНИЕ».

− Если включен переключатель «ИСПОЛЬЗОВАТЬ СДВИГ», то в главном окне

программы на панели статуса над полем для вывода этикетки открытого файла по-

является индикатор текущего положения каналов. Его значение соответствует

значению в строке «ПОЛОЖЕНИЕ».

− В главном окне программы управление положением каналов осуществляется

кнопками «<» (в сторону уменьшения) и «>» (в сторону увеличения).

− Каждое нажатие на упомянутые кнопки изменяет положение каналов на величину,

заданную в строке «СДВИГ». Допускается указывать в этой строке значение 0.

− Если включен переключатель «АВТОМАТИЧЕСКИЙ СДВИГ», то изменение по-

ложения каналов на величину, заданную в строке «СДВИГ», осуществляется ав-

томатически после приема очередной реализации, если выполняется запись без

накопления, или после завершения накопления, если выполняется запись с накоп-

лением.

− После достижения максимального положения осуществляется автоматический пе-

реход на начальное положение (значение в строке «ПОЛОЖЕНИЕ» становится

равным 0).

Тесты станции

Раздел тестов станции изображен на Рис. 18.

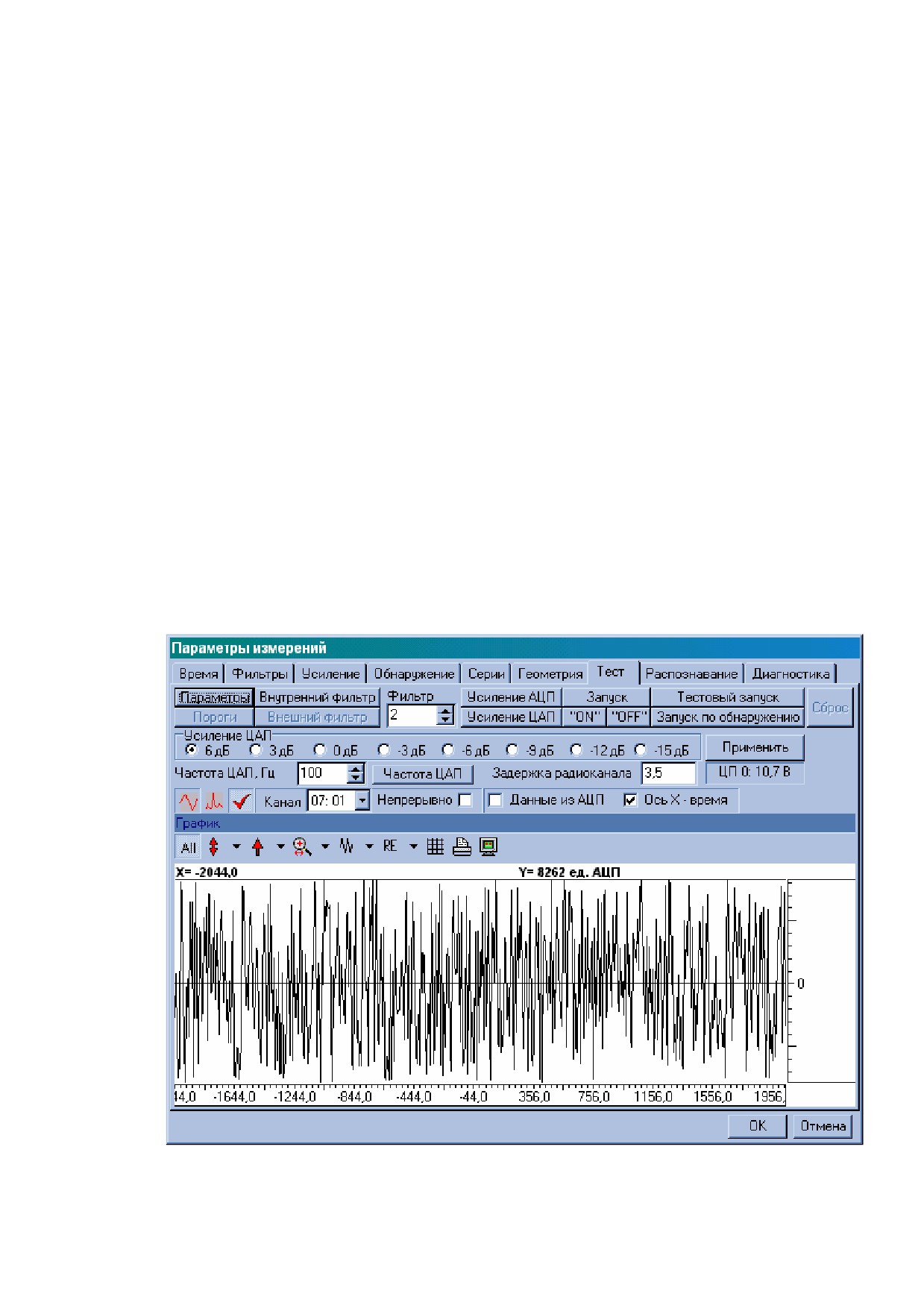

Рис. 18

36

В этом окне находятся следующие органы управления:

−

«ПАРАМЕТРЫ» - кнопка для пересылки общих параметров в выбранный канал,

номер которого отображается в строке «КАНАЛ».

−

«ВНУТРЕННИЙ ФИЛЬТР» - кнопка для пересылки параметров встроенного

фильтра в выбранный канал, номер которого отображается в строке «КАНАЛ», в

каскад, номер которого указан в строке «ФИЛЬТР».

−

«ВНЕШНИЙ ФИЛЬТР» - кнопка для пересылки параметров загружаемого фильт-

ра в выбранный канал, номер которого отображается в строке «КАНАЛ», в каскад,

номер которого указан в строке «ФИЛЬТР».

−

«УСИЛЕНИЕ АЦП» - кнопка для пересылки параметров усиления в выбранный

канал, номер которого отображается в строке «КАНАЛ».

−

«УСИЛЕНИЕ ЦАП» - кнопка для пересылки параметров усиления тестового сиг-

нала в выбранный канал, номер которого отображается в строке «КАНАЛ».

−

«ЗАПУСК» - запуск и прием принудительной записи из выбранного канала, номер

которого отображается в строке «КАНАЛ».

−

«ON» - запуск и прием записи по замыканию из выбранного канала, номер кото-

рого отображается в строке «КАНАЛ».

−

«OFF» - запуск и прием записи по размыканию из выбранного канала, номер ко-

торого отображается в строке «КАНАЛ».

−

«ТЕСТОВЫЙ ЗАПУСК» - запуск и прием тестовой принудительной записи из

выбранного канала, номер которого отображается в строке «КАНАЛ».

−

«ЗАПУСК ПО ОБНАРУЖЕНИЮ» - запуск и прием записи по обнаружению из

выбранного канала, номер которого отображается в строке «КАНАЛ».

−

«СБРОС» - кнопка для аварийной остановки обмена данными со станцией и для

прерывания ожидания сообщения из станции о готовности данных в режиме запи-

си по синхросигналу или по обнаружению.

−

«УСИЛЕНИЕ ЦАП» - переключатель усиления тестового сигнала. Это усиление

передается в станцию при нажатии на кнопку «УСИЛЕНИЕ ЦАП».

−

«ЧАСТОТА ЦАП» - строка для ввода и кнопка для записи частоты ЦАП в вы-

бранный канал.

−

«ЗАДЕРЖКА РАДИОКАНАЛА» - строка для ввода задержки радиоканала. Этот

параметр используется программой и в станцию непосредственно не передается.

−

«ПРИМЕНИТЬ» - кнопка для отправки всех параметров в станцию.

−

- строка для вывода напряжения питания выбранной станции.

−

- кнопка для отображения графика сигнала, принимаемого из выбранного ка-

нала, номер которого отображается в строке «КАНАЛ».

−

- кнопка для отображения спектра сигнала, принимаемого из выбранного ка-

нала, номер которого отображается в строке «КАНАЛ».

−

- кнопка для автоматического масштабирования графика и спектра сигнала,

принимаемого из выбранного канала, номер которого отображается в строке

«КАНАЛ».

−

«КАНАЛ» - строка для ввода номера выбранного канала.

−

«НЕПРЕРЫВНО» - переключатель для непрерывного приема записей из выбран-

ного канала, номер которого отображается в строке «КАНАЛ». Если этот пере-

ключатель включен, то после приема записи из выбранного канала автоматически

запускается следующая запись. Для остановки непрерывного приема записей не-

обходимо выключить этот переключатель.

−

«ДАННЫЕ ИЗ АЦП» - переключатель, интерпретирующий данные, принимае-

мые из станции, как данные с выхода АЦП. При включении этого переключателя

37

ось X графика спектра сигнала имеет диапазон от нуля до половины частоты вы-

борок АЦП (16 кГц).

−

«ОСЬ X - ВРЕМЯ» - переключатель, переводящий ось X графика сигнала в режим

отображения количества выборок в массиве, принятом из станции.

Параметры, пересылаемые в выбранный канал, устанавливаются в других разделах

окна настройки параметров, кроме частоты и усиления тестового сигнала, которое настраи-

вается в описываемом разделе переключателем

«УСИЛЕНИЕ ЦАП» и строкой ввода

«ЧАСТОТА ЦАП».

Распознавание станции

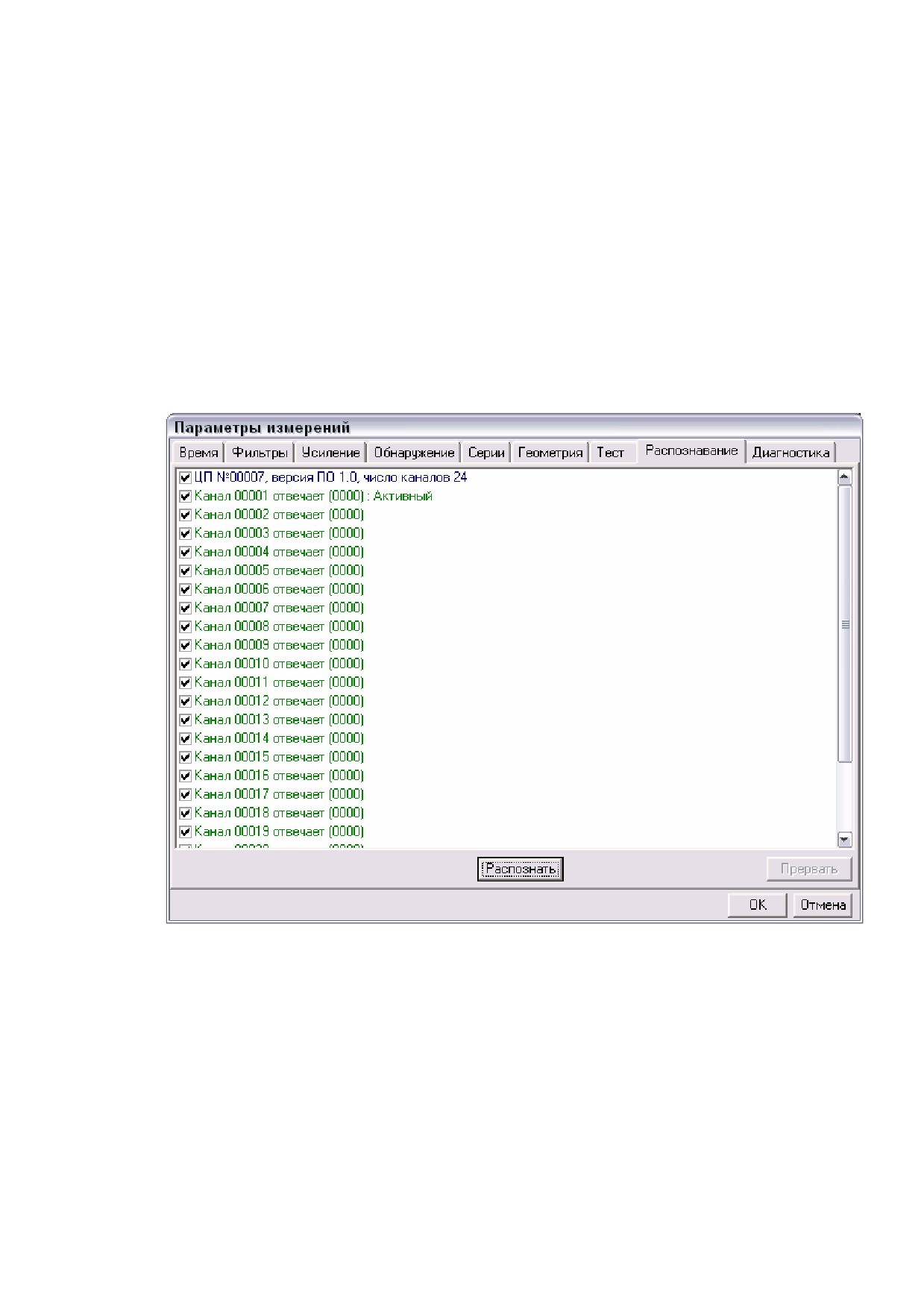

Раздел распознавания станции изображен на Рис. 19.

Рис. 19

В этом окне находятся следующие органы управления:

− Список каналов станции.

−

«РАСПОЗНАТЬ» - кнопка для запуска процесса распознавания станции.

−

«ПРЕРВАТЬ» - кнопка для прерывания процесса распознавания станции.

При нажатии на кнопку «РАСПОЗНАТЬ» запускается процесс распознавания стан-

ции. Программа обращается к станции и выясняет наличие и состояние каналов. После рас-

познавания каналов станции, если количество исправных каналов больше нуля, назначается

активный канал. Активным каналом называется канал, который выдает сообщение о завер-

шении записи (не путать с каналом, выполняющим обнаружение). Номер активного канала

можно изменить двойным нажатием левой кнопки мыши на названии исправного канала.

42

экране с использованием усиления или без использования усиления в зависимости от со-

стояния признака. Если открыто окно спектра трасс, то спектр также перерисовывается.

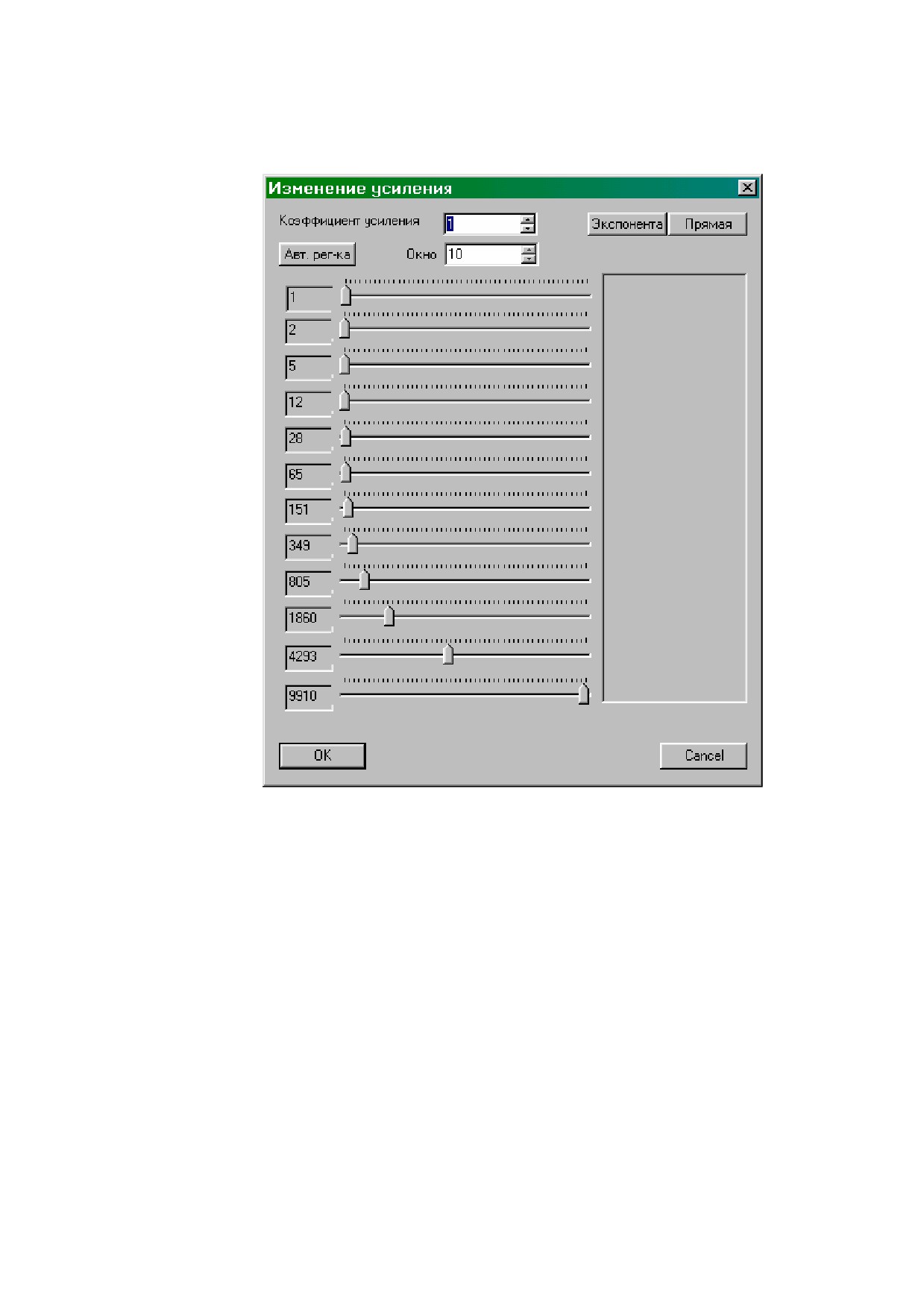

Рис. 20

Если включен признак «ЛОГАРИФМ», то графики отображаются на экране в лога-

рифмическом масштабе. Для неположительных значений вычисляется логарифм модуля, и

полученной величине присваивается знак исходного числа. Значения в диапазоне от -1 до 1

преобразуются в 0.

Настройка фильтра

В группе «ФИЛЬТР» находятся следующие органы управления:

−

«ПРИМЕНИТЬ» - признак использования фильтра при отображении трасс на эк-

ране.

−

«НАСТРОИТЬ» - кнопка для вызова окна настройки фильтра.

−

«ИЗ ФАЙЛА» - кнопка загрузки коэффициентов фильтра из файла.

Окно настройки усиления изображено на Рис. 21. В окне находятся следующие орга-

ны управления:

−

«ДЛИНА ФИЛЬТРА» - строка для ввода длины фильтра. Длина фильтра указыва-

ется в отсчетах.

−

«НИЖНЯЯ ЧАСТОТА СРЕЗА» - нижняя частота среза фильтра в Герцах.

43

−

«ВЕРХНЯЯ ЧАСТОТА СРЕЗА» - верхняя частота среза фильтра в Герцах.

−

«УСИЛЕНИЕ» - усиление фильтра.

−

«ДОБАВИТЬ» - кнопка для добавления фильтра в список фильтров.

−

«УДАЛИТЬ» - кнопка для удаления фильтра из списка фильтров.

−

Список фильтров для выбора фильтра, параметры которого отображаются в стро-

ках «НИЖНЯЯ ЧАСТОТА СРЕЗА», «ВЕРХНЯЯ ЧАСТОТА СРЕЗА», «УСИЛЕ-

НИЕ».

Фильтр строится как нерекурсивный фильтр по математическим зависимостям, при-

веденным в книге Р.В. Хэмминга «Цифровые фильтры» издания 1980 г. Фильтр строится как

комбинация группы фильтров с независимыми друг от друга значениями нижней частоты

среза, верхней частоты среза и усиления. Такой механизм позволяет построить достаточно

сложный гребенчатый фильтр. Кнопками «ДОБАВИТЬ» и «УДАЛИТЬ» в список фильтров

добавляются и удаляются отдельные фильтры. Длина фильтра задается в строке «ДЛИНА

ФИЛЬТРА».

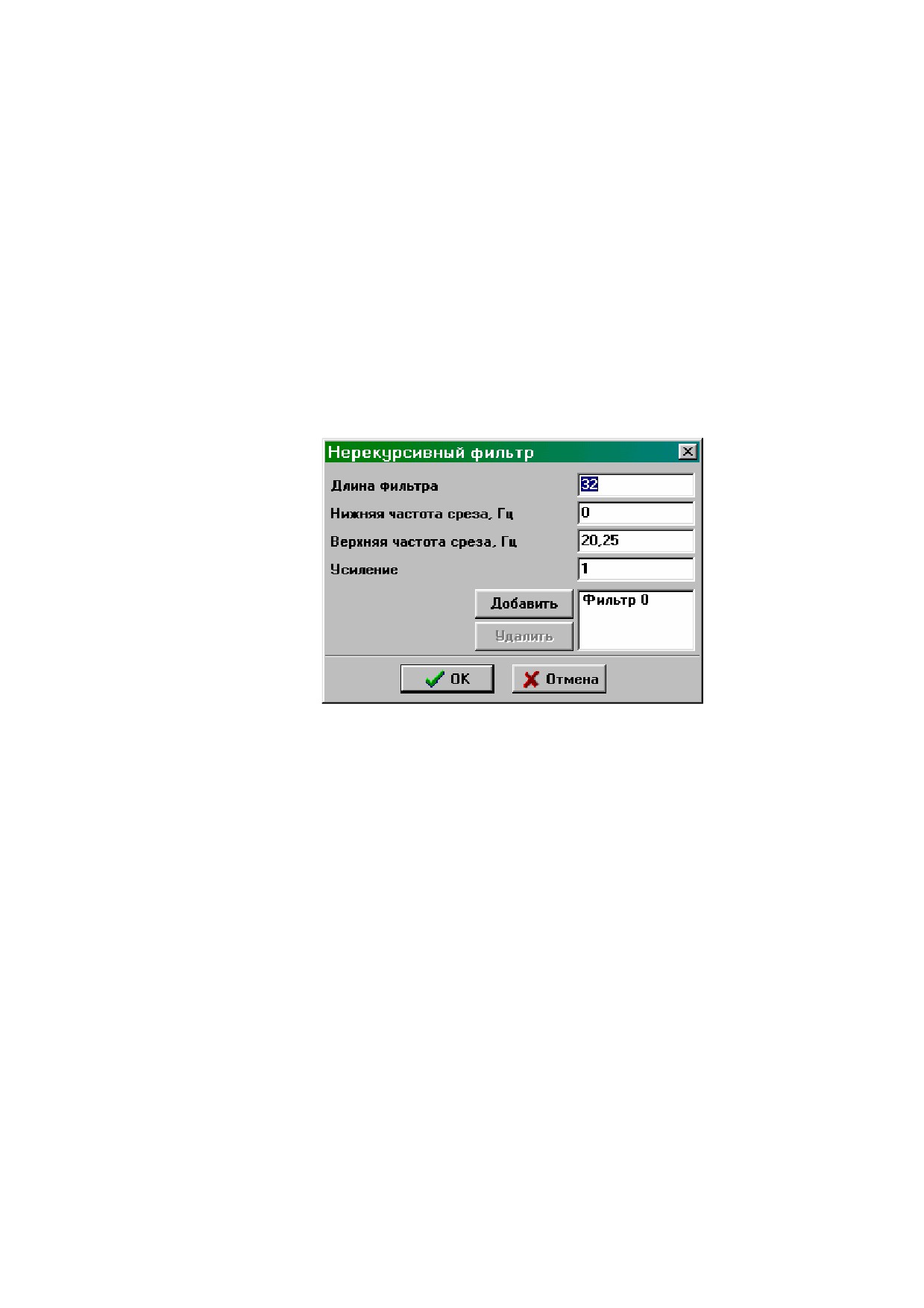

Рис. 21

Коэффициенты фильтра можно загрузить из файла, нажав кнопку «ИЗ ФАЙЛА».

Файл должен быть текстовым и содержать один столбец числовых значений, каждое из ко-

торых - один коэффициент фильтра.

Если окно настройки фильтра закрыто кнопкой

«ОК» и включен признак

«ПРИМЕНИТЬ», то трассы на экране перерисовываются, используя настроенный фильтр.

Переключение признака «ПРИМЕНИТЬ» также приводит к перерисовке трасс на экране с

использованием фильтра или без использования фильтра в зависимости от состояния при-

знака. Если открыто окно спектра трасс, то спектр также перерисовывается.

Просмотр спектра трасс

В группе «СПЕКТР» находятся следующие органы управления:

−

«ТРАССА» - номер трассы, спектр которой отображается.

−

«СРЕДНИЙ СПЕКТР» - признак отображения среднего спектра по всем трассам.

−

«ОТКРЫТЬ» - кнопка для открытия и закрытия окна спектра.

−

«ОКНО» - кнопка для вызова окна настройки параметров весовой обработки.

Окно спектра открывается при нажатии на кнопку «ОТКРЫТЬ». При этом название

кнопки изменяется на «ЗАКРЫТЬ». При повторном нажатии на кнопку «ЗАКРЫТЬ» окно

спектра закрывается. Окно спектра также закрывается, если выполняется переход из раздела

«ОБРАБОТКА» панели управления в любой другой раздел.

44

Номер трассы, спектр которой отображается, вводится в строке «ТРАССА». Если

включен признак «СРЕДНИЙ СПЕКТР», то строка номера трассы недоступна, а в окне ото-

бражается средний спектр по всем трассам.

Настройка весовой обработки, используемой при вычислении спектра, выполняется в

окне, вызываемой кнопкой «ОКНО». Окно настройки весовой обработки изображено на

Рис. 22. Из списка, расположенного вверху, необходимо выбрать одно из весовых окон. Для

некоторых окон необходимо указать параметры. При вводе некорректных параметров выда-

ется сообщение об ошибке с подсказкой, какое значение параметров допустимо для данного

типа весового окна. Подробно с весовой обработкой можно познакомиться в литературе по

обработке сигнала, например, в книге Ф. Дж. Хэрриса «Использование окон при гармониче-

ском анализе методом дискретного преобразования Фурье» издания 1977 г.

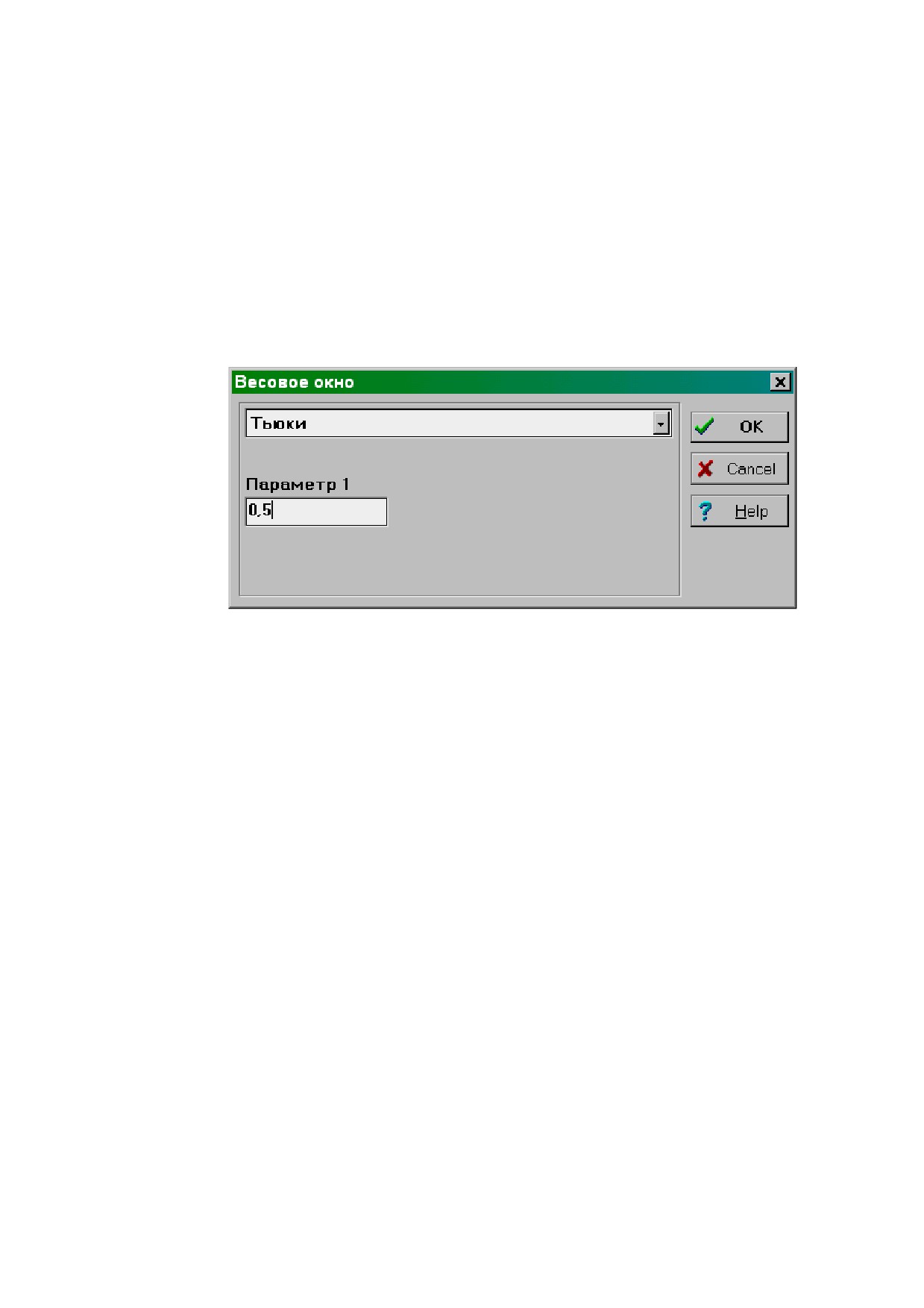

Рис. 22

Построение годографа

Годограф представляет собой ломанную линию, соединяющую особые точки трасс

друг с другом. Годограф строится автоматически при выборе раздела «ГОДОГРАФ» панели

управления.

В разделе «ГОДОГРАФ» панели управления находятся следующие органы управле-

ния:

−

«ТИП» - переключатель типа годографа.

−

«ПАРАМЕТР» - строка для ввода параметра годографа.

−

«ВРЕМЯ» - переключатель формата отображения и сохранения времени.

−

«ЗАДЕРЖКА» - строка для ввода фиксированной задержки годографа.

−

«ТРАССЫ» - переключатель сохранения номеров трасс в файле годографа.

−

«СОХРАНИТЬ» - кнопка для сохранения годографа в файл.

−

«ЗАГРУЗИТЬ» - кнопка для загрузки годографа из файла.

−

Таблица для ручного редактирования годографа.

Переключатель типа годографа имеет два положения:

−

«ПО МАКСИМУМУ».

−

«ПО ПЕРВОМУ».

В положении «ПО МАКСИМУМУ» годограф строится в виде линии, соединяющей

максимальные по модулю отсчеты трасс.

В положении «ПО ПЕРВОМУ» годограф строится в виде линии, соединяющей пер-

вые локальные максимумы трасс, меньшие максимальных по модулю отсчетов в заданное

число раз. Коэффициент, определяющий степень уменьшения максимального отсчета, вво-

47

Приложение 1. Перечень горячих клавиш

Таблица 1

Сочетание клавиш

Функция

Alt+X

Выход из программы

Ctrl+1

Выбор страницы «ФАЙЛ» панели управления

Ctrl+2

Выбор страницы «ВИД» панели управления

Ctrl+3

Выбор страницы «ИЗМЕРЕНИЯ» панели управления

Ctrl+4

Выбор страницы «ОБРАБОТКА» панели управления

Ctrl+5

Выбор страницы «ГОДОГРАФ» панели управления

F2

Изменение ориентации графиков на экране

F3

Включение/выключение перекрытия графиков на экране

F4

Переключение способа заливки графиков на экране

F5

Переключение способа масштабирования графиков на экране

F6

Увеличение масштаба графиков на экране

F7

Уменьшение масштаба графиков на экране

F8

Включение/выключение автоматической настройки масштабов графи-

ков на экране

Ctrl+S

Сохранение файла в режиме диспетчера файлов

Ctrl+H

Редактирование заголовка файла в режиме диспетчера файлов

Ctrl+P

Печать файла в режиме диспетчера файлов

Ctrl+N

Наложение файла в режиме диспетчера файлов

Alt+S

Суммирование файлов в режиме диспетчера файлов

Ctrl+F8

Переключение типа запуска в режиме измерений

Ctrl+W

Сохранение файла в режиме измерений

Shift+F8

Переключение способа суммирования в режиме измерений

Ctrl+F9

Включение/выключение пошагового режима в режиме измерений

Shift+F9

Включение/выключение серий в режиме измерений

Alt+F9

Включение/выключение инверсии в режиме измерений

F10

Запуск измерений

Ctrl+F10

Запуск измерений в тестовом режиме

Shift+F10

Остановка накопления

Alt+F10

Включение/выключение паузы при выполнении накопления

F11

Аварийная остановка накопления

Ctrl+E

Редактирование параметров измерений

Alt+E

Распознавание сети

Alt+A

Подбор усиления

Alt+Z

Калибровка 0

Ctrl+A

Отобразить все трассы

Ctrl+R

Обратить видимость трасс

Ctrl+D

Заполнить масштаб вниз

Ctrl+U

Заполнить масштаб вверх

Ctrl+F

Заполнить масштаб по выделенной трассе

<

Выполнить сдвиг каналов влево (в сторону младших каналов)

>

Выполнить сдвиг каналов вправо (в сторону старших каналов)

48

Продолжение таблицы 1

Сочетание клавиш

Функция

Ctrl+T

Выбрать тип годографа

Ctrl+G

Сохранить годограф

Ctrl+L

Загрузить годограф

Alt+G

Редактировать годограф

←

При выбранной таблице годографа - смещение точки годографа влево

→

При выбранной таблице годографа - смещение точки годографа вправо

Ctrl+V

Переключение формата времени при сохранении годографа

Alt+N

Включение/выключение признака записи номера канала при сохране-

нии годографа

49

Приложение 2. Заголовки файлов типа SEG-Y

Программа открывает и сохраняет файлы в формате SEG-Y. В таблице 2 символом

«+» отмечены те форматы данных, которые программа может открывать.

Таблица 2

Формат

IEEE

IBM

Целочисленный 8 разрядов

+

+

Целочисленный 16 разрядов

+

+

Целочисленный 32 разряда

+

+

С плавающей точкой 32 разряда

+

В таблице 3 символом «+» отмечены те форматы данных, которые программа может

сохранять.

Таблица 3

Формат

IEEE

IBM

Целочисленный 8 разрядов

Целочисленный 16 разрядов

Целочисленный 32 разряда

+

+

С плавающей точкой 32 разряда

+

Следует пояснить, что формат данных IEEE подразумевает размещение младшего

байта в слове по младшему адресу, и, соответственно, старшего байта по старшему адресу, а

формат данных IBM подразумевает размещение младшего байта в слове по старшему адресу,

и, соответственно, старшего байта по младшему адресу.

При сохранении файлов программа формирует заголовок файла SEG-Y и заголовки

трасс, записываемых в файл. Заголовок файла формируется в соответствии с таблицей 4.

Таблица 4

Поле заголовка

Размер,

Способ заполнения

байт

Этикетка профиля

3200

Вручную с помощью диалогового окна сохранения файла

(см. Рис. 6).

Идентификационный

4

По умолчанию равен 1. Возможно редактирование вручную с

номер работы

помощью диалогового окна сохранения файла (см. Рис. 6).

Номер профиля

4

По умолчанию значение берется из диалогового окна настрой-

ки параметров измерений (см. Рис. 16). Возможно редактиро-

вание вручную с помощью диалогового окна сохранения файла

(см. Рис. 6).

Номер ленты

4

По умолчанию в качестве этого значения берется номер точки

профиля из диалогового окна настройки параметров измерений

(см. Рис. 16). Возможно редактирование вручную с помощью

диалогового окна сохранения файла (см. Рис. 6).

Число трасс в магни-

2

Число трасс в файле. Редактировать запрещено.

тограмме

50

Продолжение таблицы 4

Число дополнитель-

2

0. Редактировать запрещено.

ных трасс в магнито-

грамме

Шаг дискретизации в

2

В соответствии с настройкой параметров измерений

микросекундах на лен-

(см. Рис. 8). Редактировать запрещено.

те

Шаг дискретизации в

2

То же, что «Шаг дискретизации в микросекундах на ленте».

микросекундах на по-

Редактировать запрещено.

левой ленте

Длина трассы в дис-

2

Размер массива данных трассы в соответствии с настройкой

кретах на ленте

параметров измерений (см. Рис. 8). Редактировать запрещено.

Длина трассы в дис-

2

То же, что «Длина трассы в дискретах на ленте». Редактиро-

кретах на полевой

вать запрещено.

ленте

Код формата данных в

2

Возможно значение 2 (32 разряда целый со знаком) и 5 (32 раз-

трассе

ряда с плавающей точкой). Управляется в окне настройки па-

раметров программы (см. Рис. 3).

Кратность ОГТ

2

По умолчанию равна 1. Возможно редактирование вручную с

помощью диалогового окна сохранения файла (см. Рис. 6).

Код сортировки трасс

2

По умолчанию равен 0. Возможно редактирование вручную с

помощью диалогового окна сохранения файла (см. Рис. 6).

Дополнительная эти-

370

Заполняется нулями. Редактировать запрещено.

кетка

Заголовки трасс в файле формируются в соответствии с таблицей 5.

Таблица 5

Поле заголовка

Размер,

Способ заполнения

байт

Последовательный

4

Номер трассы в файле, начиная с 1. Редактировать запрещено.

номер трассы по всем

лентам

Последовательный

4

То же, что «Последовательный номер трассы по всем лентам».

номер трассы на ленте

Редактировать запрещено.

Физический номер по-

4

То же, что «Номер ленты» в заголовке файла. Всегда совпадает

левой магнитограммы

с этим параметром.

Номер трасса в поле-

4

То же, что «Последовательный номер трассы по всем лентам».

вой магнитограмме

Редактировать запрещено.

Номер пункта взрыва

4

То же, что «Номер ленты» в заголовке файла. Всегда совпадает

с этим параметром.

Номер выборки ОГТ

4

По умолчанию равен 0. Возможно редактирование вручную с

помощью диалогового окна сохранения файла (см. Рис. 7).

Номер трассы в вы-

4

По умолчанию равен 0. Возможно редактирование вручную с

борке ОГТ

помощью диалогового окна сохранения файла (см. Рис. 7).

Код трассы

2

По умолчанию 1 (сейсмические данные). Возможно редакти-

рование вручную с помощью диалогового окна сохранения

файла (см. Рис. 7).

51

Продолжение таблицы 5

Поле заголовка

Размер,

Способ заполнения

байт

Число накоплений

2

Определяется числом накоплений в процессе приема данных

из станции. Задается при настройке параметров измерений

(см. Рис. 7).

Кратность суммирова-

2

По умолчанию 1 (сейсмические данные). Возможно редакти-

ния

рование вручную с помощью диалогового окна сохранения

файла (см. Рис. 7).

Характер данных

2

По умолчанию 1 (реальные данные) или 2 (тестовые данные) в

зависимости от типа запуска (обычный или тестовый). Воз-

можно редактирование вручную с помощью диалогового окна

сохранения файла (см. Рис. 7).

Расстояние

между

4

Вычисляется автоматически исходя из параметров геометрии

пунктом взрыва и цен-

(см Рис. 17). Редактировать запрещено.

тром группы

Альтитуда

центра

4

По умолчанию равен 0. Возможно редактирование вручную с

группы

помощью диалогового окна сохранения файла (см. Рис. 7).

Альтитуда

пункта

4

По умолчанию равен 0. Возможно редактирование вручную с

взрыва

помощью диалогового окна сохранения файла (см. Рис. 7).

Глубина взрыва от по-

4

По умолчанию равен 0. Возможно редактирование вручную с

верхности

помощью диалогового окна сохранения файла (см. Рис. 7).

Рельеф в пункте прие-

4

По умолчанию равен 0. Возможно редактирование вручную с

ма

помощью диалогового окна сохранения файла (см. Рис. 7).

Рельеф в пункте взры-

4

По умолчанию равен 0. Возможно редактирование вручную с

ва

помощью диалогового окна сохранения файла (см. Рис. 7).

УГВ пункта взрыва

4

По умолчанию равен 0. Возможно редактирование вручную с

помощью диалогового окна сохранения файла (см. Рис. 7).

УГВ пункта приема

4

По умолчанию равен 0. Возможно редактирование вручную с

помощью диалогового окна сохранения файла (см. Рис. 7).

Масштабный коэффи-

2

По умолчанию равен 10. Редактировать запрещено.

циент для значений

Масштабный коэффи-

2

По умолчанию равен 10. Редактировать запрещено.

циент для значений

Координата X пункта

4

Заполняется в соответствии с параметрами геометрии

взрыва

(см Рис. 17). Возможно редактирование вручную с помощью

диалогового окна сохранения файла (см. Рис. 7).

Координата Y пункта

4

Заполняется в соответствии с параметрами геометрии

взрыва

(см Рис. 17). Возможно редактирование вручную с помощью

диалогового окна сохранения файла (см. Рис. 7).

Координата X пункта

4

Заполняется в соответствии с параметрами геометрии

приема

(см Рис. 17). Возможно редактирование вручную с помощью

диалогового окна сохранения файла (см. Рис. 7).

Координата Y пункта

4

Заполняется в соответствии с параметрами геометрии

приема

(см Рис. 17). Возможно редактирование вручную с помощью

диалогового окна сохранения файла (см. Рис. 7).

Размерность коорди-

2

Всегда 1 (метры или футы). Редактировать запрещено.

нат

Скорость ЗМС

2

По умолчанию равен 0. Возможно редактирование вручную с

помощью диалогового окна сохранения файла (см. Рис. 7).

52

Продолжение таблицы 5

Поле заголовка

Размер,

Способ заполнения

байт

Скорость в коренных

2

По умолчанию равен 0. Возможно редактирование вручную с

породах

помощью диалогового окна сохранения файла (см. Рис. 7).

Вертикальное время в

2

По умолчанию равен 0. Возможно редактирование вручную с

пункте взрыва

помощью диалогового окна сохранения файла (см. Рис. 7).

Вертикальное время в

2

По умолчанию равен 0. Возможно редактирование вручную с

пункте приема

помощью диалогового окна сохранения файла (см. Рис. 7).

Статическая поправка

2

По умолчанию равен 0. Возможно редактирование вручную с

в пункте взрыва

помощью диалогового окна сохранения файла (см. Рис. 7).

Статическая поправка

2

По умолчанию равен 0. Возможно редактирование вручную с

в пункте приема

помощью диалогового окна сохранения файла (см. Рис. 7).

Суммарная статика

2

По умолчанию равен 0. Возможно редактирование вручную с

помощью диалогового окна сохранения файла (см. Рис. 7).

Время задержки «А»

2

По умолчанию равен 0. Возможно редактирование вручную с

помощью диалогового окна сохранения файла (см. Рис. 7).

Время задержки «В»

2

По умолчанию равен 0. Возможно редактирование вручную с

помощью диалогового окна сохранения файла (см. Рис. 7).

Задержка начала запи-

2

Заполняется в соответствии с параметрами времени

си относительно мо-

(см Рис. 8). Возможно редактирование вручную с помощью

мента взрыва

диалогового окна сохранения файла (см. Рис. 7).

Начало мьютинга

2

По умолчанию равен 0. Возможно редактирование вручную с

помощью диалогового окна сохранения файла (см. Рис. 7).

Конец мьютинга

2

По умолчанию равен 0. Возможно редактирование вручную с

помощью диалогового окна сохранения файла (см. Рис. 7).

Число отсчетов в трас-

2

То же, что «Длина трассы в дискретах на ленте» в заголовке

се

файла. Редактировать запрещено.

Шаг дискретизации в

2

То же, что «Шаг дискретизации в микросекундах на ленте» в

микросекундах

заголовке файла. Редактировать запрещено.

Формат полевой запи-

2

То же, что «Код формата данных в трассе» в заголовке файла.

си

Всегда совпадает с этим параметром.

Постоянное аппарат-

2

Заполняется в соответствии с параметрами усиления

ное усиление

(см Рис. 14). Возможно редактирование вручную с помощью

диалогового окна сохранения файла (см. Рис. 7).

Резерв

120

Заполняется нулями. Редактировать запрещено.

///////////////////////////////////////
