РЕГИСТРАТОР СЕЙСМИЧЕСКИХ СИГНАЛОВ "ДЕЛЬТА-ГЕОН". ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
КЖИС.466225.003-02 ИЭ
УТВЕРЖДЕН КЖИС.466225.003-02 ИЭ-ЛУ
Листов 11
2001
СОДЕРЖАНИЕ
Введение 3
Назначение и состав 3
Подготовка к работе 3
Работа с РСС 5
Установка точного времени 5
Установка параметров РСС 6
Особые замечания 9
Возможные неисправности и способ их устранения 10
Введение
Настоящая инструкция является руководством по эксплуатации регистратора
сейсмиче-ских сигналов (РСС) "Дельта-Геон" КЖИС.466225.003-02 и содержит
указания по подготовке РСС к работе и порядку работы с ним.
К работе с РСС допускаются лица, изучившие настоящую инструкцию.
Назначение и состав
РСС предназначен для регистрации сейсмических сигналов при проведении
сейсми-ческих исследований.
Регистрация сигнала может производиться безусловно и по условию, т.е. включение
и выключение регистрации может осуществлять оператор (безусловно) или встроенный
вычис-литель при наличии заданных условий.
Включение и выключение безусловной и условной регистрации, а также калибровку
сейсмических датчиков регистратор может производить в заданные моменты времени
по пока-заниям встроенного таймера.
Для записи сейсмической информации к регистратору должны быть постоянно
подключе-ны устройства:
устройство сменной памяти (Flash–диск фирмы SanDisk, подключаемый с помощью
интерфейса PCMCIA тип II);
сейсмический датчик СК1П;
батарея аккумуляторная напряжением 12В.
Задание параметров, режима работы и установка точного времени должна
осуществляться с помощью блока управления и синхронизации КЖИС.468332.031.
Для управления РСС и анализа полученной информации должен использоваться
компью-тер совместимый с IBM-PC со следующими характеристиками:
процессор Pentium–200;
объем ОЗУ – 32 Мбайт;
объем жесткого магнитного диска 1Гбайт.
Допускается замена указанного оборудования на аналогичное, по характеристикам не
ни-же указанных.
Подготовка к работе
Для подготовки РСС к работе необходимо выполнить следующие действия:
установить точное время БУС, следуя инструкции по эксплуатации на БУС;
соединить РСС с БУС по схеме указанной на рис. 1;
установить Flash-диск в слот PCMCIA;
перевести тумблер ВКЛ. в верхнее положение;
дождаться периодического зажигания светодиода;
установить время с помощью БУС, после чего РСС готов к работе.

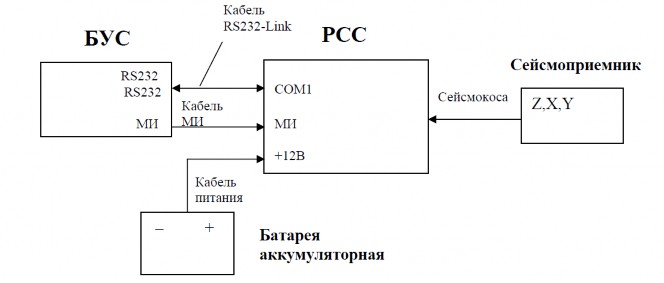

Рис. 1. Схема подключения оборудования к РСС.
Рис. 2. Схема подключения оборудования к РСС.
Рис. 3. Схема подключения оборудования к РСС.
Работа с РСС
РСС может работать в одном из следующих режимов:
"Безусловная запись";
"Запись по обнаружению";
"Запись по календарю";
"Калибровка".
Режим "Безусловная запись" позволяет осуществлять запись сигнала, поступающего с сейсмоприемников, в непрерывном режиме до выключения данного режима оператором.
Режим "Запись по обнаружению" обеспечивает включение регистратора в режим записи, только при наступлении сейсмического события заданного типа.
Режим "Запись по календарю" позволяет включить регистратор в режим "Безусловной за-писи", в режим "Записи по обнаружению" и в режим "Калибровка" в заданные промежутки времени.
Режим "Калибровка" обеспечивает запись отклика на калибровочный сигнал, подаваемый на сейсмоприемник.
РСС так же может осуществлять резервное копирование файлов, содержащихся на элек-тронном диске, на съемный Flash-диск.
Установка параметров и включение РСС в один из указанных режимов работы произво-дится с помощью БУС или ПЭВМ. Для установки параметров и режимов работы с помощью БУС необходимо собрать схему в соответствии с рис.1 или 3, с помощью ПЭВМ – в соответст-вии с рис.2 или 3.
Установка параметров и режимов работы, установка времени и оценка текущего состоя-ния РСС осуществляется с помощью БУС в соответствии с инструкцией по эксплуатации КЖИС.468332.031 ИЭ или персонального компьютера в соответствии с руководством операто-ра на программу WinRSS32. Перезапись и анализ сейсмической информации осуществляется с помощью персонального компьютера в соответствии с руководством оператора на программу WinRSS32.
Установка точного времени
Точное время РСС можно установить с помощью БУС в соответствии с инструкцией по эксплуатации на БУС КЖИС.468332.031 ИЭ или с помощью персонального компьютера в соот-ветствии с руководством оператора на программу WinRSS32.
При этом следует отметить, что при установке времени с помощью персонального ком-пьютера на первый контакт разъема "МИ" РСС необходимо подать минутный импульс ТТЛ уровня, где спад импульса должен соответствовать началу новой минуты. Длительность им-пульса не должна быть меньше 30 нс. Второй контакт разъема "МИ" РСС должен быть подклю-чен к цепи 0В (корпус) источника минутных импульсов.
Установка параметров РСС
Состав параметров
Параметры РСС разделяются на четыре группы:
системные параметры;
обнаружение (общие);
обнаружение (частотно – временные интервалы);
календарь.
Системные параметры
В группу системных параметров входят следующие параметры:
номер профиля;
номер пункта наблюдения;
номер пункта взрыва;
количество каналов для записи;
частота дискретизации;
аттенюатор;
интегратор;
признак создания файла событий.
Номер профиля, номер пункта наблюдения, номер пункта взрыва – пункты системных па-раметров, которые не влияют на работу РСС, но отображаются в заголовке каждой записи.
Количество каналов для записи – параметр, определяющий количество сейсмических ка-налов, информация которых будет отображена в файлах записей.
Частота дискретизации – параметр, определяющий скорость получения отсчетов из АЦП. В таблице 1 в колонке "Частота дискретизации" указаны значения, при выборе которых, уста-новится частота дискретизации указанная в колонке "Реальный период дискретизации" при по-лосе сигнала, указанной в соответствующей колонке.
Таблица 1
№ п/п
Частота дискретизации, Гц
Реальный период дискретизации, сек
Рабочая полоса частот, Гц
1
31,25
0,032
7,5
2
62,5
0,016
15
3
125
0,008
30
4
250
0,004
60
5
500
0,002
120
6
1000
0,001
240
Значение аттенюатора определяет величину подавления входного сигнала или добавочно-го усиления в разах. Возможны четыре положения аттенюатора. Значение по умолчанию "Зату-хание 1", т.е. сигнал проходит через усилители без подавления. Значение "Затухание 10" озна-чает, что входной сигнал подавляется в 10 раз. Значение "Затухание 100" – в 100 раз. Значение "Усиление 10" означает, что входной сигнал будет усилен в 10 раз.
Параметр "Интегратор" определяет состояние интегратора – вкл. или выкл.
Признак создания файла событий разрешает создание файла событий, в которм отобра-жаются время запуска и идентификатор режима работы, время создания файлов, а также время и причина выхода из режима работы.
Обнаружение (общие)
Для правильного понимания, каким образом устанавливаются параметры обнаружения, необходимо изучить алгоритм, по которому производится обнаружение сейсмического собы-тия.
Алгоритм обнаружения сейсмического события регистратора "Дельта-Геон" построен на основе анализа энергии сейсмического сигнала в заданном временном и частотном диапазоне. Данные параметры, а так же порог превышения энергии сигнала над энергией уровня шума за-даны в частотно-временных интервалах. Данных интервалов может быть задано до пяти. В свя-зи с алгоритм может быть настроен на пять разных вариантов сейсмических событий. Количе-ство временных интервалов предназначенных для обработки определяется оператором. Если задано несколько интервалов, то регистратор начнет запись сейсмического события, если хотя бы в одном из них будет установлен признак обнаружения.
Для каждого интервала осуществляется следующая обработка сигнала.
производится Быстрое Преобразование Фурье, где размер БПФ определяется длиной сигнала (временной интервал), заданной в текущем частотно-временном интервале;
вычисляется энергия сигнала в полосе, ограниченной началом и концом текущего час-тотно-временного интервала (частотный интервал);
вычисленная энергия делится на порог текущего частотно-временного интервала и сравнивается с уровнем фона;
если энергия сигнала с учетом порога превышает уровень фона, то устанавливается признак превышения в одном временном интервале.
Чтобы произошло обнаружение сейсмического события, признак должен быть установлен в трех временных интервалах подряд. При этом уровень фона рассчитывается, исходя из пара-метра "Величина суммирования", задаваемого общими параметрами обнаружения. Значение данного параметра определяет число временных интервалов, участвующих в определении уровня фона.
Параметры обнаружения разделены на 2 группы: общие параметры и частотно–временные интервалы.
К общим параметрам относятся:
канал для обнаружения;
фрагменты обнаружения;
фрагменты "хвоста";
величина суммирования;
признак сообщения об обнаружении;
порог сообщения об обнаружении.
Значение параметра "Канал для обнаружения" определяет номер канала АЦП, с которого будут выбираться данные для проведения анализа.
Параметр "Фрагменты обнаружения" определяет количество фрагментов по 1024 отсчета, участвующих в анализе данных.
Параметр "Фрагменты хвоста" определяет количество фрагментов по 1024 отсчета, кото-рые будут дополнительно записаны после фрагментов обнаружения в случае обнаружения сейсмического события.
Величина суммирования определяет количество фрагментов, участвующих в процессе на-копления уровня фона.
Установка признака сообщения об обнаружении обеспечивает выдачу сообщений из РСС в случае обнаружения сейсмического события при условии превышения энергии сигнала над энергией фона на величину, заданную в пункте 6) "Порог сообщения об обнаружении".
Обнаружение (частотно-временные интервалы)
При работе допускается использование до 5 частотно–временных интервалов, включаю-щих в себя следующие параметры:
длительность сигнала;
начало частотного интервала;
конец частотного интервала;
порог обнаружения.
Параметр "Длительность сигнала" определяет временной интервал, за который набирается блок данных.
Начало частотного интервала определяет нижнюю границу полосы частот, в которой бу-дет производиться анализ.
Конец частотного интервала определяет верхнюю границу полосы частот, в которой будет производиться анализ.
Порог обнаружения определяет величину превышения энергии сигнала в трех временных интервалах над энергией фона.
Параметры календаря
Календарь может содержать до 17 будильников.
Будильники могут устанавливаться на включение одного из трех режимов записи:
режим "Безусловная запись";
режим "Запись по обнаружению";
"Калибровка".
Будильник режима "Безусловная запись" имеет следующие параметры:
начало работы;
время работы;
интервал;
количество срабатываний.
Начало работы определяет момент времени, в который будет задействован текущий бу-дильник. Оно задается в формате: ДД.ММ.ГГ ЧЧ:ММ:СС. Завершение работы текущего бу-дильника происходит после того, как будут отработаны все установленные параметры. Один будильник отрабатывается один раз, если в параметрах времени включения установлены кон-кретная дата и время.
Например: 01.01.99 00:00:00
Вместо конкретного значения параметра даты или времени может быть установлен сим-вол *, который допускает любой момент включения.
Например: **.01.99 **:00:00
Это означает, что в январе 99 года "календарь" будет включать указанный режим работы
(в данном случае режим безусловной записи) в начале каждого часа.
Время работы определяет длительность записи. Символы * при установке данного пара-метра недопустимы.
Например, при установке времени работы 00:01:00, РСС будет записывать сейсмическую информацию на диск в течение одной минуты.
Параметр "интервал" имеет смысл, если значение параметра "количество срабатываний" больше 1. Параметр "интервал" определяет интервал времени после начала работы, через кото-рый должна быть включена запись. Параметр "количество срабатываний" в данном случае оп-ределяет количество записей, которые должны быть произведены через указанный интервал времени.
Например:
Начало работы: 01.01.99 **:00:00
Время работы: 00:01:00
Интервал: 00:02:00
Количество срабатываний: 4
Таким образом, установленные параметры означают, что 1 января 99 года в начале каждого часа регистратор будет производить 4 записи длительностью в одну минуту и интервалом в 2 минуты.
Будильник режима "Запись по обнаружению" имеет следующие параметры:
начало работы;
конец работы.
Установка параметров начала и конца работы осуществляется аналогично параметру "на-
чало работы" будильника безусловной записи.
Параметр "начало работы" в данном случае определяет время запуска режима "обнаруже-
ние", а параметр "конец работы" означает время выхода из режима.
Будильник режима "Калибровка" имеет один параметр "начало работы", который обеспе-чивает включение в указанный режим в определенный момент времени. Длина калибровочной записи фиксирована и составляет 15 секунд. Калибровочный импульс устанавливается через 5 секунд после начала записи, а снимается через 10 секунд.
Применение параметров РСС
Все выше перечисленные параметры сводятся в файл параметров SYSTEM.CFG. Для того чтобы использовать параметры РСС необходимо переписать данный файл на один из дисков РСС.
Создание файла параметров осуществляется с помощью программы WinRSS32. После то-го как файл создан, он может быть перезаписан на электронный диск БУС для дальнейшей пе-резаписи его в РСС или непосредственно на один из дисков РСС. Редактирование файла пара-метров может осуществляться как на персональном компьютере, так и непосредственно на РСС. После редактирования файла параметров, он применяется автоматически. Если необходи-мо использовать файл параметров вновь подключенного Flash-диска достаточно дать команду РСС применить файл параметров.
Особые замечания
Допускается замена съемных дисков без выключения питания регистратора.
Запрещается одновременная посылка команд на РСС с помощью БУС и персонального компьютера.
Наилучшей стабильности генератор РСС достигает через 7 минут после включения питания.

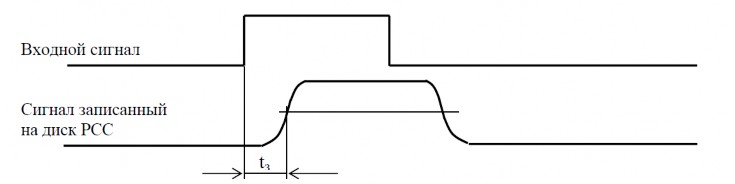

Общая задержка фильтров РСС (tз) определяется по уровню 0.5 при воздействии на вход прямоугольным импульсом (рис.4) и составляет 4 мсек.
Рис. 4.
Транспортирование и хранение РСС должно осуществляться в соответствии с техни-ческими условиями КЖИС.466225.003-02 ТУ.
6. Возможные неисправности и способ их устранения
Таблица 2
Вид неисправности |
Вероятные причины неисправности |
Меры по устранению |
Примечание |
FLASH-карту.
|
Кабель питания не подключен. Не включен тумб-лер питания. Аккумулятор раз-ряжен. Неисправен кабель питания. Кабель RS232 не подключен. Неверные парамет-ры последователь-ного порта. Неправильно вве-дённый номер при работе с WinRSS32. Неисправен кабель.
Отсутствует FLASH-карта. FLASH-карта не отформатирована.
Сейсмокоса не подключена.
Сейсмоприёмник в нерабочем состоя-нии. |
Проверить подключение кабеля питания. Перевести тумблер ВКЛ. в верхнее положение.
Замерить напряжение на клем-мах аккумулятора. Прозвонить кабель питания. Проверить подключение кабеля RS232 (п.3). Проверить номер и параметры работы с последовательным портом программы WinRSS32. Проверить правильность введе-ния серийного номера РСС при обращении к регистратору. Прозвонить кабель RS232.
Проверить наличие FLASH кар-ты в РСС. Отформатировать FLASH-карту с помощью ПК.
Проверьте подключение сейс-мокосы к РСС и сейсмоприём-нику. Проверить сейсмоприёмник. |
Напряжение на клеммах аккумулято-ра должно быть в пре-делах от 7В до 14,5В.
|
Если проделанные операции по таблице 2 не помогли устранить неисправность РСС
«Дельта-Геон» рекомендуется обратиться к заводу-изготовителю.
ПРИМЕЧАНИЕ: Завод – изготовитель производит ремонт РСС «Дельта-Геон» только при наличии формуляра КЖИС.466225.003-02 ФО. При передаче РСС заводу – изготовителю в разделе формуляра
«Учёт неисправностей при эксплуатации» заполнить колонки
«дата и время отказа изделия » и «характер (внешнее проявление) неисправности».
////////////////////////////
