Рекомендации по работе прибора ВКТ4М (ВКГ1) с модемом (Редакция 20.01.2003)

c. 2

1 Модемная связь при работе с программой Vkt4Easy2,

VKG1Easy

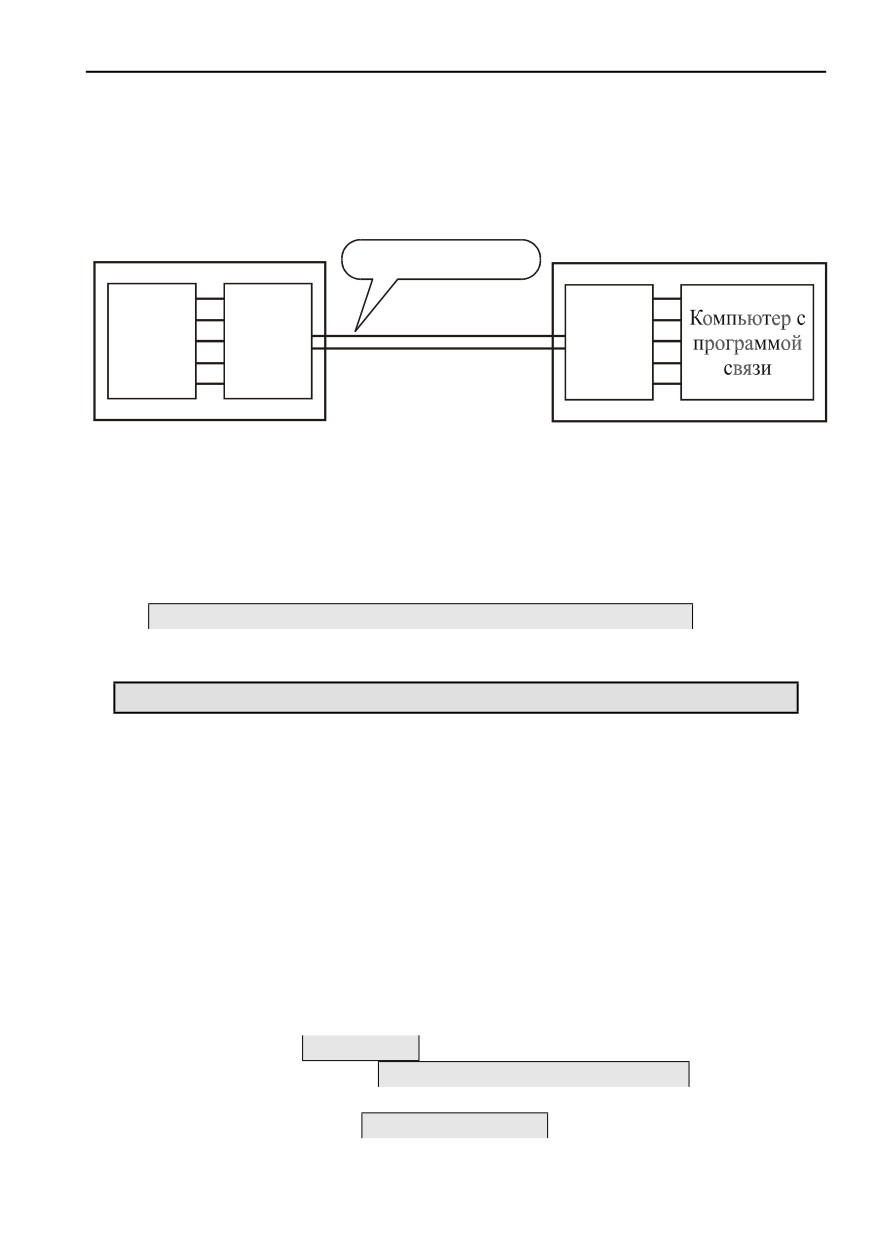

В сеансе обмена должны участвовать как минимум два модема: удаленный,

находящийся около опрашиваемого прибора ВКТ-4М (ВКГ-1), и местный, под-

ключенный к компьютеру.

Объект

Ваш офис

Телефонная линия

Прибор

Модем

Модем

учета

Удаленный и местный модемы должны быть предварительно правильно за-

программированы.

Программирование удаленного модема:

− подключите модем к компьютеру в любой удобный COM-порт (COM1,2);

− включите питание модема;

− запустите программу Vkt4Easy2 или VKG1Easy;

− выберите в меню кнопку

Параметры программы-Канал связи-Связь-телефон

• выберите нужный COM-порт и скорость 9600

• наберите строку инициализации:

AT&FE0V0X0&D0S7=90S9=50S10=200S0=7&W

При работе с модемами ROBOTICS установить джампер DIP 10 ( в случае

наличия такового) в положение OFF.

&F

- восстановить фабричные настройки;

E0

- отключить эхо;

V0

- ответы модема в цифровой форме;

&D0 - модем не чувствителен к сигналу DTR;

X0

- определяет набор ответов модема;

S0

- определяет, на какой звонок по счету , модем должен поднять трубку - вы

можете установить любое удобное для вашего объекта количество звонков.

(в примере - на седьмой).

Эти режимы должны быть именно такими.

Модему можно давать дополнительно те настройки, которые Вы считаете необхо-

димыми для учета особенностей конкретных телефонных сетей (в примере курсив).

− Нажмите кнопку

Применить

;

− Выберите в меню кнопку

Команды-Выбрать узел учета (выберите

любой узел)

• Нажмите кнопку

Установить связь

, при этом на модеме должны

мигнуть светодиоды RD ,SD, OH (начало соединения);

c. 3

• Нажмите кнопку -

Разорвать связь

;

• Закройте программу.

Отключите модем от компьютера - теперь модем готов к установке на объекте.

Та скорость, на которой строка инициализации передана в модем, становит-

ся для модема скоростью по умолчанию. При включении питания он настроен на

работу по RS-232 именно на этой скорости. В нашем примере - это скорость 9600.

Второй модем управляется (инициализируется) по команде установки связи со

строкой инициализации, установленной по умолчании в программе, а именно:

AT&F1E0V1Q0&D2

При работе с модемами ROBOTICS установить джампер DIP 10 ( в случае

наличия такового) в положение OFF.

Для работы с программой необходимо знать, что: прибор ВКТ4(4М) не обра-

батывает (и не различает) никаких команд, связанных с модемом. После подклю-

чения (CONNECTa) прибор как бы подключен к компьютеру напрямую и

происходит обмен по протоколу. Необходимо обеспечить (модем должен это

позволять) обмен по RS232 на фиксированной скорости - той, которая вы-

брана для прибора (1200 \ 9600). Обеспечить это можно как описано выше.

Прибор ВКГ1 периодически производит синхронизацию скорости модема. После

получения сигнала CONNECT прибор переходит в режим обмена. Если в течении

заданного тайм-аута, на прибор не приходят запросы со стороны удаленного компью-

тера, прибор, используя сигнал DTR, заставляет модем положить трубку.

Подключать модем к прибору можно стандартным кабелем или по схеме:

DB9F ВКТ-4

DB25F Модем

1

14

1

2

6

RxD

15

2

3

7

TxD

16

G

t

V

Q

!

А

П

3

4

8

CTS

17

ТЕПЛОКОМ

4

5

ВКТ-4М

DTR*

9

18

5

6

GND

19

7

20

8

25

13

* В приборах ВКТ4, ВКТ4М не используется

Наш опыт работы с модемами говорит о том, что поведение модемов различ-

ных производителей чрезвычайно различно при одних и тех же настройках (стро-

ке инициализации).

По указанной выше методике хорошо зарекомендовали себя модемы фирм:

ROBOTICS, ELINE, BLASTER, - данные модемы сразу правильно реагировали на

установки в части сохранения постоянной скорости после отключения\включения пи-

тающего напряжения, а также при работе двух одноименных модемов.

c. 4

Для модемов Lanbit фирмы ROCKWELL. в строку инициализации пришлось

вставить команду \N1. Только при этом условии он запоминает скорость обмена.

При этом со стороны компьютера для успешной связи пришлось устанавливать

другой модем (ROBOTICS или BLASTER).

При работе с модемами ROBOTICS установить джампер DIP 10 в положение OFF.

ВЫВОДЫ:

1.

При создании модемной связи прибора с компьютером желательно использо-

вать модемы известных производителей (например указанные нами).

2.

Программирование удаленного модема производить на надежном ком-

пьютере с проверкой надежности будущей связи в лабораторных услови-

ях с последующим подключением двух модемов.

3.

При использовании модемов других производителей обратить особое

внимание на обеспечение постоянной установленной скорости (такой же

как и в приборе) для ВКТ4, ВКТ4М.

4.

Для проверки канала связи и в случаях больших проблем полезно заглянуть и

установить в программе Vkt4Easy2, VKG1Easy - в разделе Параметры про-

граммы - Канал связи (изменив установленные по умолчании):

− число попыток чтения и число попыток дозвона

− тайм-ауты - время ожидания соединения и данных в секундах

− вести протокол - при этом сохраняются протокольные сообщения в

файле (например, Vkt4Easy).log. Это полезно при проверке канала.

− запоминать отладочные сообщения - разрешается вывод в директории ис-

полняемого модуля (например, Vkt4Easy2) всех передаваемых и прини-

маемых команд в виде, пригодном для исследования “неприятностей”.

Протокол создается каждый раз заново при запуске программы.

2

Работа прибора ВКТ4М с компьютером

Схема подключения ВКТ4(М) к компьютеру

5

5

9

4

4

9

G

t

V

Q

!

А

П

8

3

3

8

ТЕПЛОКОМ

7

ВКТ-4М

7

2

2

6

6

1

1

На кабеле все разъемы - розетки DB9F

* возможно применение полного нуль-модемного кабеля

Шиндин Виталий Петрович

///////////////////////////////////////
