Общие сведения
Программное обеспечение (ПО) СПЕКОН Ассистент СК-321(РТП) входит в состав ПО,
поставляемого совместно с регулятором теплопотребления РТП-СК.
ПО СПЕКОН Ассистент СК-321(РТП) предназначено для конфигурирования и
настройки͘ регулятора теплопотребления РТП-СК Более подробное описание
функционала программы СПЕКОН Ассистент СК-321(РТП) представлено ниже͘
Для настройки и проверки работоспособности регулятора теплопотребления
РТП-СК ПО СПЕКОН Ассистент СК-321(РТП) может быть не достаточно, так как
данная программа является частью системного программного обеспечения
(СПО)͘ В СПО помимо SPECON Assistent SK321(РТП) входят программы Assistant
PRIZ IO (см͘ РП для Assistant PRIZ IO) и Bootloader (см. РП для Bootloader).
1. Вид, настройки, коммуникации
При первом включении контроллера необходимо выполнить процедуры первичного
конфигурирования и тестирования ресурсов регулятора, предусматривающих
проведение ряда действий (Предварительная настройка выполняется на заводе-
изготовителе).
Через СПЕКОН Ассистент СК-321(РТП) (установленный на ПК), пользователь может
вносить изменения в конфигурацию, настройки регулятора, а также связаться с
отдельными модулямирегулятора͘ Для этого необходимо выполнить следующие
действия͘
;
Убедиться в надежности и правильности подключения источников питания
(см͘ РЭ «РТП-СКͩ)͘
;
Убедиться в надежности и правильности подключения кабеля, соединяющего
порт платы интерфейса RS 232 (см͘ РЭРТП-СК) регулятора и порт COM на
материнской плате ПК. (Кабель поставляется вместе срегулятором͘ Схема
подключения приведена на рис͘1)͘
;
Запустить на ПК программу SPECON Assistent SK321(РТП).exe.
;

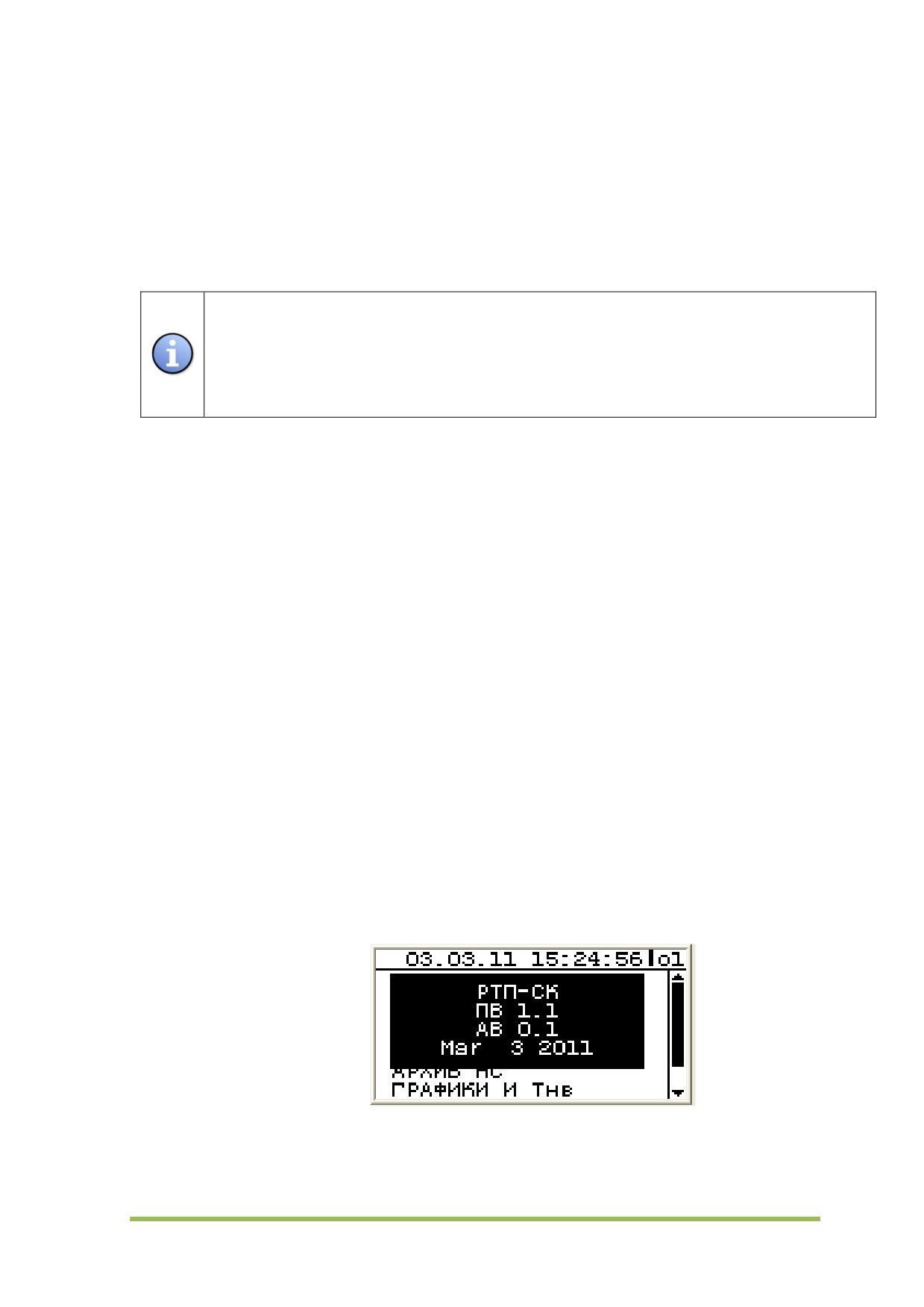

Подать питание наРегулятор͘ На дисплее системного модуля (СМ) отобразится
индикация с названием версии регулятора(РТП-СК), типом программной (ПВ)
и аппаратной версий (АВ)͘ На дисплей также выводится дата создания
программной версии контроллера͘
Страница 5 из 37
При обновлении программной версии контроллера (см. РП для Bootloader)
необходимо учесть, что обновлению подлежит и SPECON Assistent SK321(РТП) .
Составленные и сохраненные базы данных (БД) в SPECON Assistent SK321(РТП)
ранней версии могут не читаться в обновленной более поздней версии͘
;
Далее производятся настройки самой программы СПЕКОН Ассистент
СК-321(РТП) .
Рисунок 1͘ Схема подключения регулятора РТП-СКк ПК
Страница 6 из 37
Рабочее окно программы имеет следующий вид:
Главное меню программы включает в себя вкладки Вид, Настройки, Help.
Вкладка
«Видͩ отвечает за вызов окна монитор обменов, в котором можно
проследить все запросы отправляемые программой к системному модулю поэтапно͘
Страница 7 из 37
В окне монитор обменов во вкладке операции присутствуют несколько функций для
работы с данными обменов͘
Очистить содержимое
- данная функция производит очистку окна монитора
обменов от поступивших данных полностью͘
Сохранить содержимое как - данная функция позволяет сохранять полученные
данные обменов на HD ПК в виде текстового файла (*͘txt).
Вкладка «Настройкиͩ отвечает за настройки коммуникаций программы.

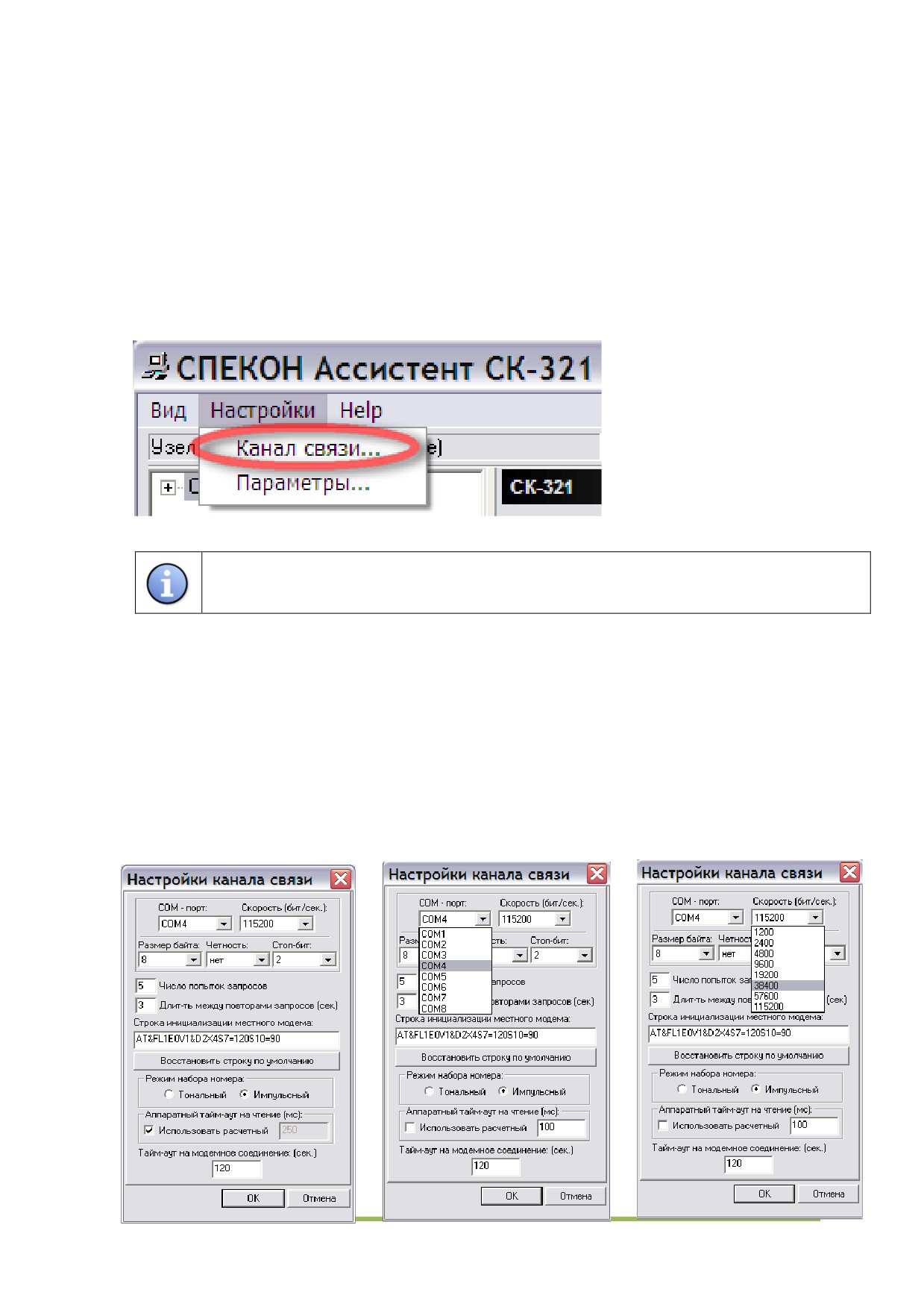

Выбираем во вкладке «Настройкиͩ подпункт «Канал связиͩ, который отвечает за
настройки канала связи͘
При выборе несоответствующих действительности параметров связи,
взаимодействие между системным модулем (СМ) и ПК будет невозможно͘
Настройка канала связи͘
;
Выбираем COM - порт из выпадающего списка͘ Выбираем COM - порт ПК к
которому подключенрегулятор.
;
Выбираем скорость обмена͘ По умолчанию СМ настроен на 115200 бит/сек.
;
Размер байта - 8;
;
Четность - нет;
;
Стоп-бит - 2;
;
Все остальные параметры оставить без изменения (по умолчанию)͘
;
Нажать кнопку «ОКͩ͘
Страница 8 из 37
Допускается уменьшение аппаратного тайм-аута на чтение с 250 мс
(по
умолчанию) до 100 мс͘ Данный параметр влияет на скорость чтения
информации, поступающей с СМ͘ Уменьшение значения тайм-аута на чтение
меньше 100мс может привести к возникновению ошибок чтения͘
Настройки в подпункте Параметры рекомендуется оставить без изменений͘
Во вкладке Help можно получить информацию о версии программы СПЕКОН
Ассистент СК 3-21(РТП) и дате ее создания.
После того как проведены предварительные настройки канала связи, можно
приступить к установке связи с регулятором.
Страница 9 из 37

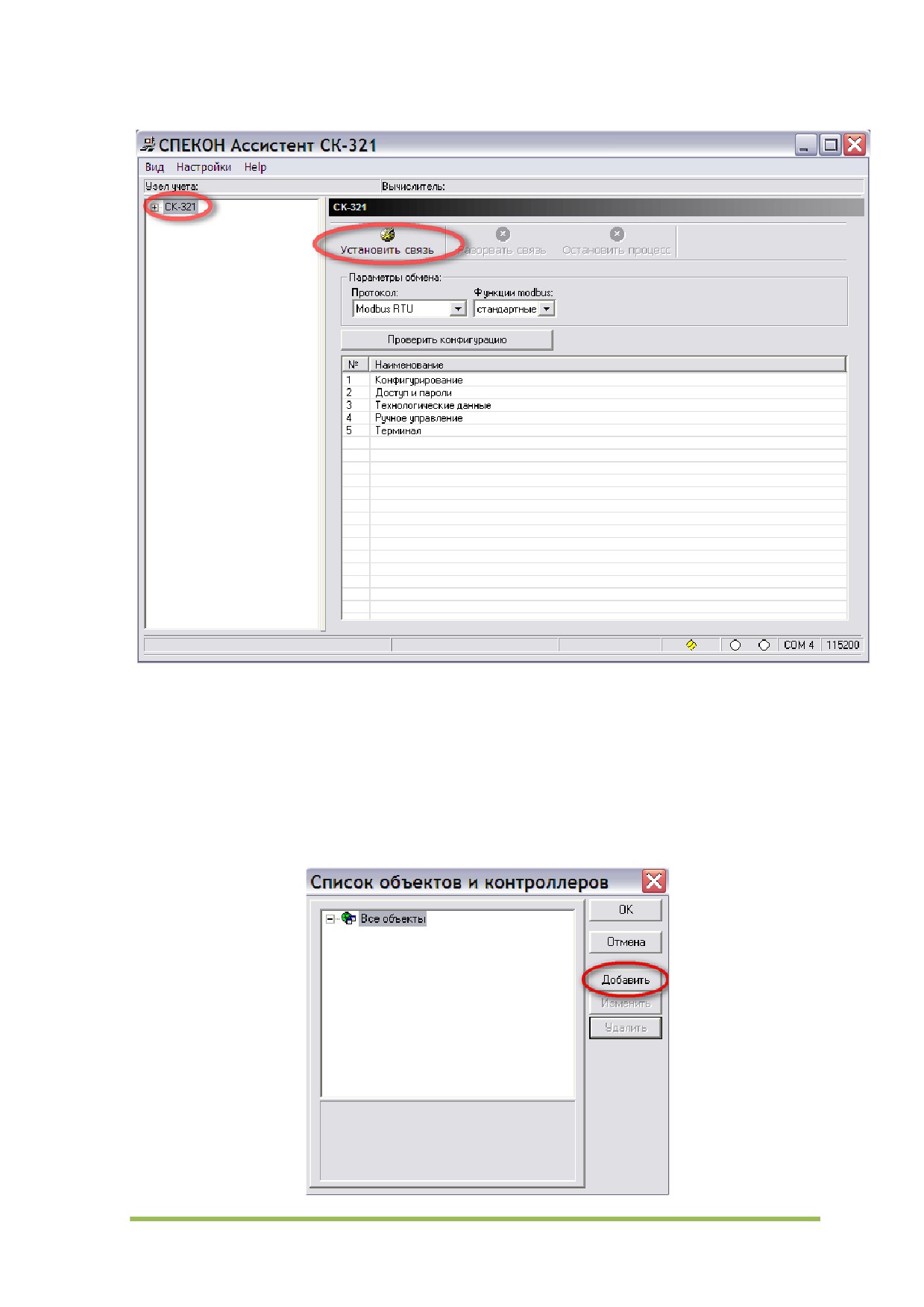

Для этого необходимо выбрать в структуре меню настроек тип подключаемого
регулятора (СК 3-21) и нажать в рабочем окне программы «Установить связьͩ͘
В появившемся окне «Список объектов и контроллеровͩ необходимо создать
объект подключения, указать его название и сетевой адрес͘ И только после этих
операций осуществится связь с регулятором͘ Ниже приведено более подробное
описание добавление объектов подключения и изменение их свойств͘
Для начала необходимо создать группу объектов со своим набором свойств͘ Для
этого в окне
«Список объектов и контроллеровͩ выбираем «Все объектыͩ и
нажимаем добавить͘
Страница 10 из 37

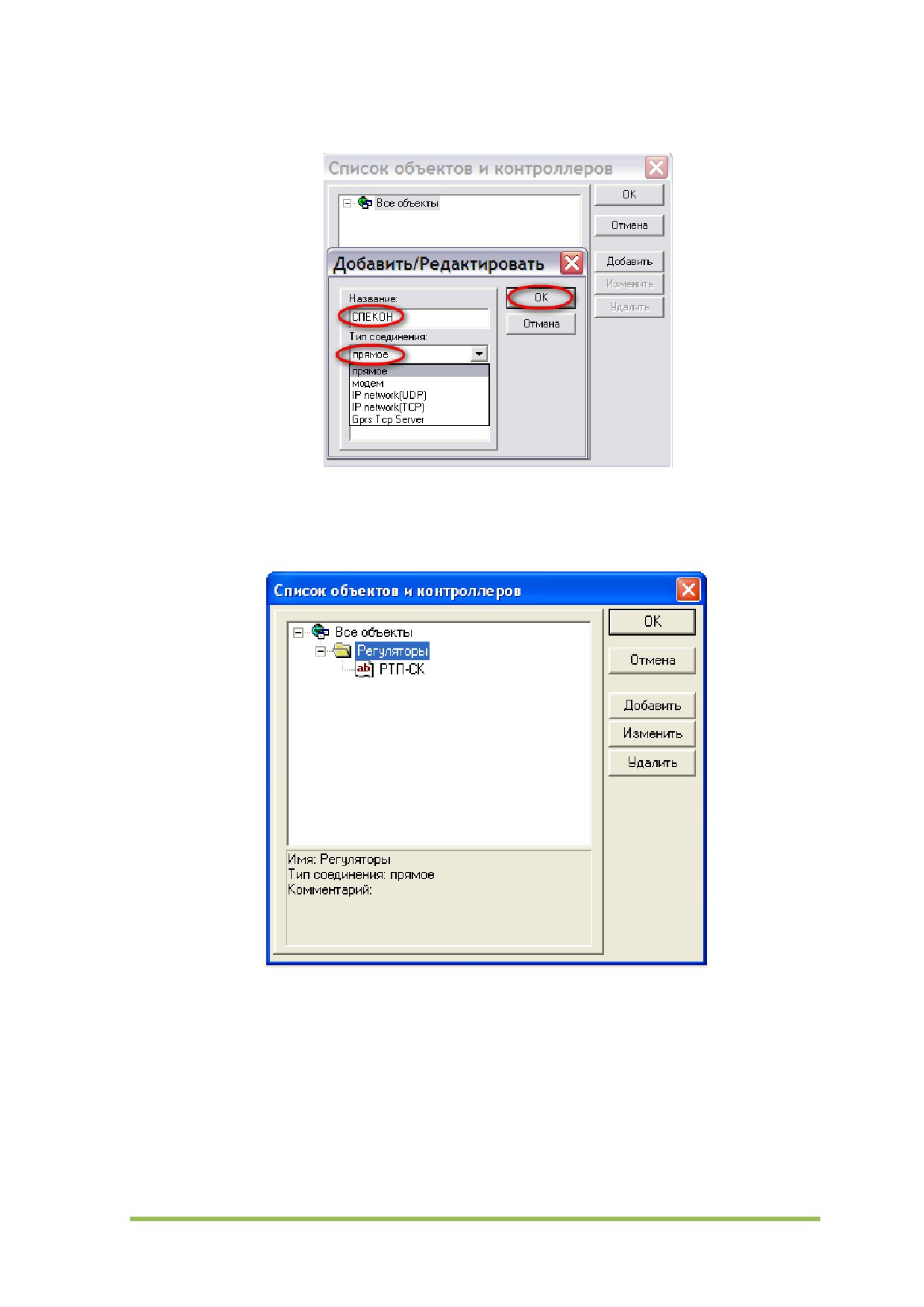

В появившемся окне «Добавить/Редактироватьͩ вводим название группы, тип
соединения, номер телефона (только для соединений «модемͩ и GPRS TCP Server).
Подтверждаем «ОКͩ͘
Далее создаем непосредственно сам объект подключения͘ Для этого в окне «Список
объектов и контроллеровͩ выбираем созданную группу и нажимаем добавить͘
В появившемся окне «Создать/Редактироватьͩ вводим название объекта и сетевой
номер (для прямого соединения) или UDP порт и IP адрес (для соединений типа IP
network/GPRS)͘ Подтверждаем «ОКͩ͘
Страница 11 из 37
Для соединения с не сконфигурированным объектом или объектом, чей сетевой
номер неизвестен, необходимо сетевой адрес (номер) объекта задать равным 0.
Теперь все настройки выполнены͘ Выбираем созданный объект и нажимаем «ОКͩ͘
Связь установлена͘
Если не удается установить связь с регулятором (СМ) необходимо проверить все
выше- описанные настроечные операции и при необходимости повторить их͘
Примеры ошибок возникающих при соединении͘
Страница 12 из 37
Основные причины возникновения данных ошибок:
;
не правильное подключение кабеля, соединяющего порт платы интерфейса
RS 232 (или RS 485 см͘ РЭРТП-СК и порт COM на материнской плате ПК;
;
уменьшен аппаратный тайм-аут на чтение ниже 100 мс;
;
контроллер не сконфигурирован;
;
несоответствие версии ПО и СПЕКОН Ассистент
;
системный модуль не исправен͘
2. Меню настроек регулятора
Структура меню программы SPECON Assistent SK321(РТП) выглядит следующим
образом:
Данная структура меню может видоизменяться в последующих обновленных
версиях SPECON Assistent SK321(РТП.) Могут быть добавлены (исключены)
как различные параметры, так и разделы меню͘
2.1.Конфигурирование
Конфигурирование
- раздел меню SPECON Assistent SK321(РТП), в котором
прописываются основные настроечные базы данных регулятора͘ Процедура
конфигурирования ресурсов проводится в исходном состоянии регулятора.
Конфигурирование ресурсов регулятора производится в следующих случаях:
;
первого включения регулятора без привязки к объекту управления;
;
запланированного изменения конфигурации регулятора во время останова
объекта управления;
;
замены неисправных аппаратных ресурсов регулятора (СМ, модули «ПРИЗͩ,
модули ввода/вывода)͘
Конфигурирование ресурсов регулятора становится возможным при условии
выполнения требований, приведенных в п͘1 настоящего руководства.
Страница 13 из 37
Перед началом работ по конфигурированию и составлению базы данных регулятора
в меню «Регистрацияͩ (см͘ РЭ «РТП-СКͩ) ввести пароль наладчика͘ По умолчанию
(заводская настройка) пароль наладчика 2111. После введения пароля на дисплее
СМ появится соответствующая индикация͘
Теперь можно приступить к конфигурированию регулятора.
В структуре меню настроек выбираем «Конфигурированиеͩ͘

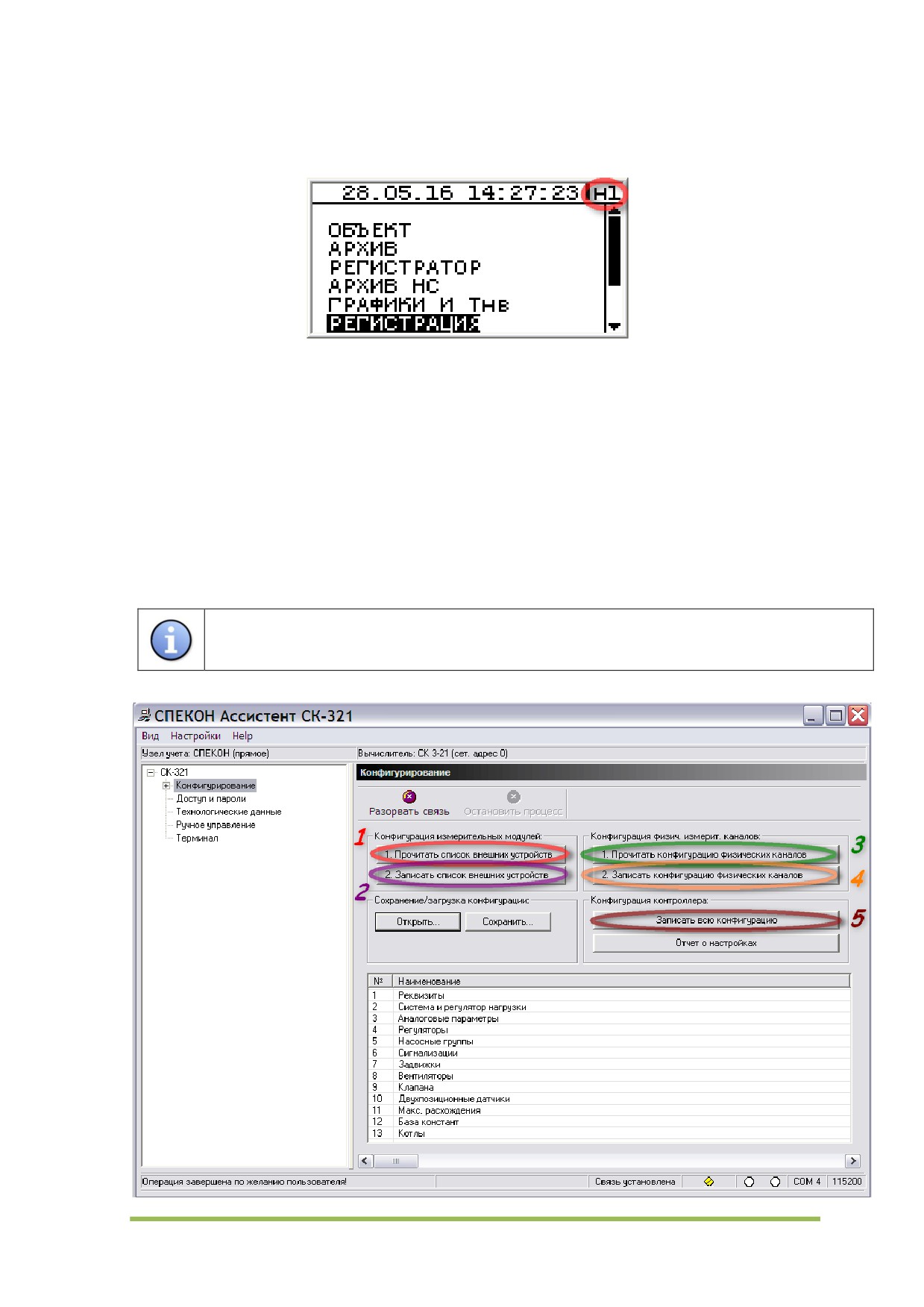

Для конфигурирования необходимо выполнить несколько операций в строгой
последовательности, а именно:
;
прочитать список внешних устройств;
;
записать список внешних устройств;
;
прочитать конфигурацию физических каналов;
;
записать конфигурацию физических каналов;
;
записать всю конфигурацию (При наличии сохраненной в электронном виде
базы данных регулятора предварительно открыть ее).
Конфигурацию необходимо выполнять в строго определенной
последовательности (см͘ рисунок)
Страница 14 из 37
2.1.1.Конфигурация измерительных модулей.
В рабочем окне программы нажимаем «Прочитать список внешних устройствͩ͘ В
появившемся окне «Список устройствͩ выбираем тип устройств, подключенных к
СМ͘ Всего различных типов устройств (модули ПРИЗ, модули Ввода/Вывода) можно
задать не более 10 наименований͘
Сетевой номер выбираемого модуля в списке устройств должен соответствовать
физическому сетевому номеру, прописанному в данном модуле͘ Необходимо
учесть, что аналоговые модули (ПРИЗ-1, ПРИЗ-2, ПРИЗ-3) могут быть
зарегистрированы только под сетевыми номерами 01 или 02., т͘е͘ к одному СМ
могут подключаться только два преобразователя измерительных (ПРИЗ)
После того как список внешних устройств составлен нажимаем «Записать список
внешних устройствͩ͘ Происходит запись списка подключенных во FLASH СМ͘
2.1.2.Конфигурация физических измерительных каналов.
В рабочем окне программы нажимаем «Прочитать конфигурацию физических
каналовͩ͘ В появившемся (после успешного чтения конфигурации) окне «Настройки
каналов измерительных модулейͩ отображается информация о конфигурации
каналов подключенных модулей͘
Страница 15 из 37
Если чтение конфигурации каналов показало отсутствие (или не полные группы
каналов) физических каналов в заданных модулях, то:
;
модуль не откалиброван (для ПРИЗ 1, ПРИЗ 2, ПРИЗ 3);
;
модуль не настроен (для ПРИЗ 1, ПРИЗ 2, ПРИЗ 3, модуль Ввод/Вывод,
платы расширения);
;
модуль не исправен͘
Для калибровки модулей используется программа
«Ассистент
- Сервисͩ
(AssistantService).
Для настройки модулей используется программа
«Ассистент ПРИЗ и В/Вͩ
(Assistant_PRIZ_IO).

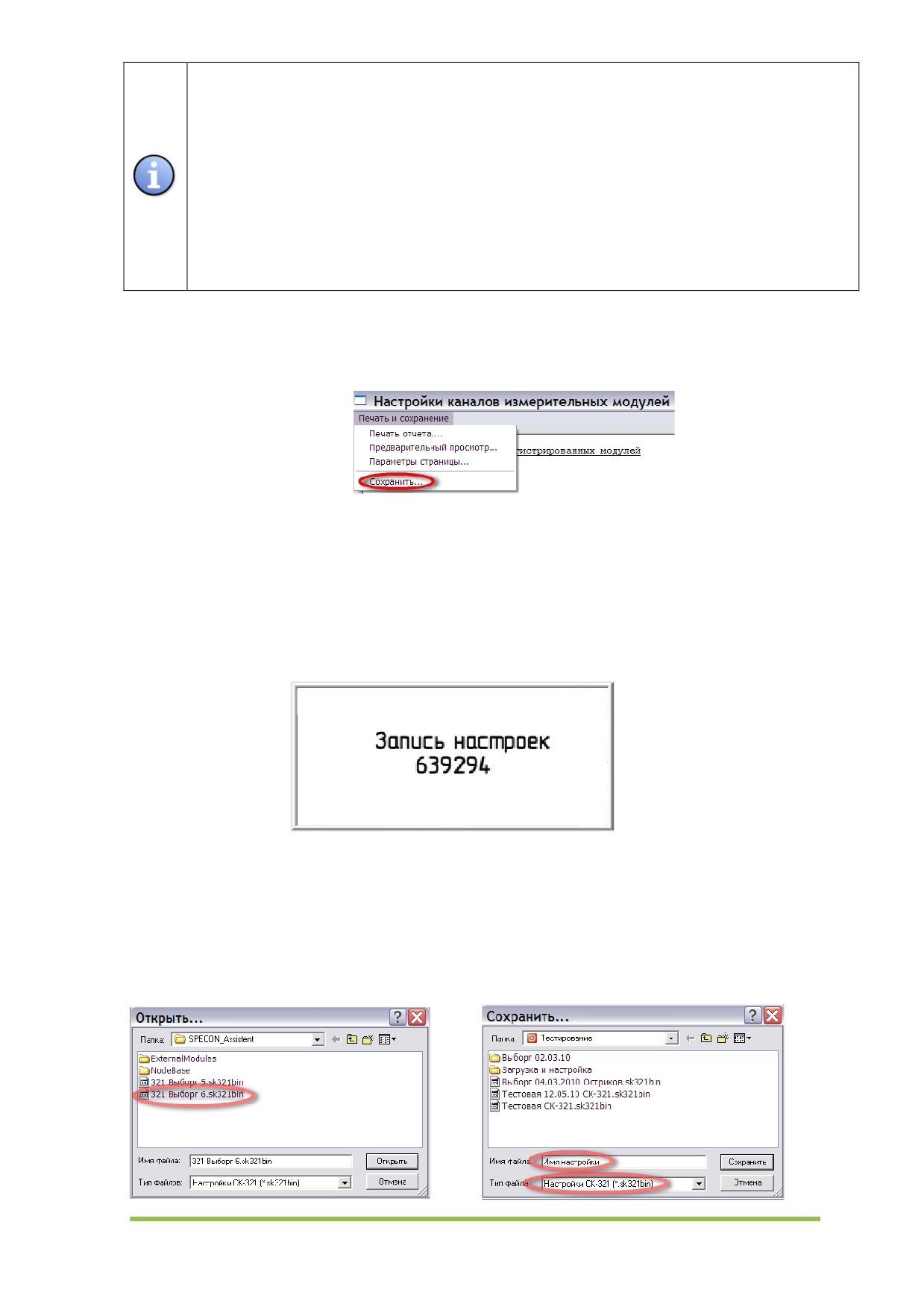

Благодаря вкладке «Печать и сохранениеͩ существует возможность распечатки и
сохранения отчета о конфигурации физических каналов модулей͘ Сохранить отчет
можно на HD ПК в виде файла формата xls.
По окончании операций нажимаем «Закрытьͩ͘
Нажимаем «Записать конфигурацию физических каналовª. Происходит запись
конфигурации во FLASH СМ.
2.1.3.Конфигурация регулятора.
Нажимаем «Записать всю конфигурациюͩ͘ Происходит запись всех параметров
конфигурации во FLASH СМ͘ На дисплее СМ отображается информация о ходе
сохранения настроек͘
С помощью функции «Отчет о настройкахͩ возможен просмотр и сохранение
настроек регуляторов и измерительных модулей͘
2.1.4.Сохранение/загрузка конфигурации.
СПЕКОН Ассистент СК
3-21(РТП) позволяет сохранить или открыть файл с
настройками конфигурации регулятора͘ Файл сохраняется на HD ПК в виде файла
формата Настройки СК 3-21 (*.sk321rtpbin).
Страница 16 из 37
2.2. Реквизиты
В разделе Реквизиты заносятся данные о сетевом адресе регулятора и его
наименование͘ Сетевой адрес регулятора задается в диапазоне чисел от 1 до 255͘
При использовании нескольких регуляторов, объединенных в сеть (по RS232, RS485)
их сетевые номера не должны совпадать͘
Наименование прибора - любое название, не превышающее количество 15
символов͘
2.3. Система

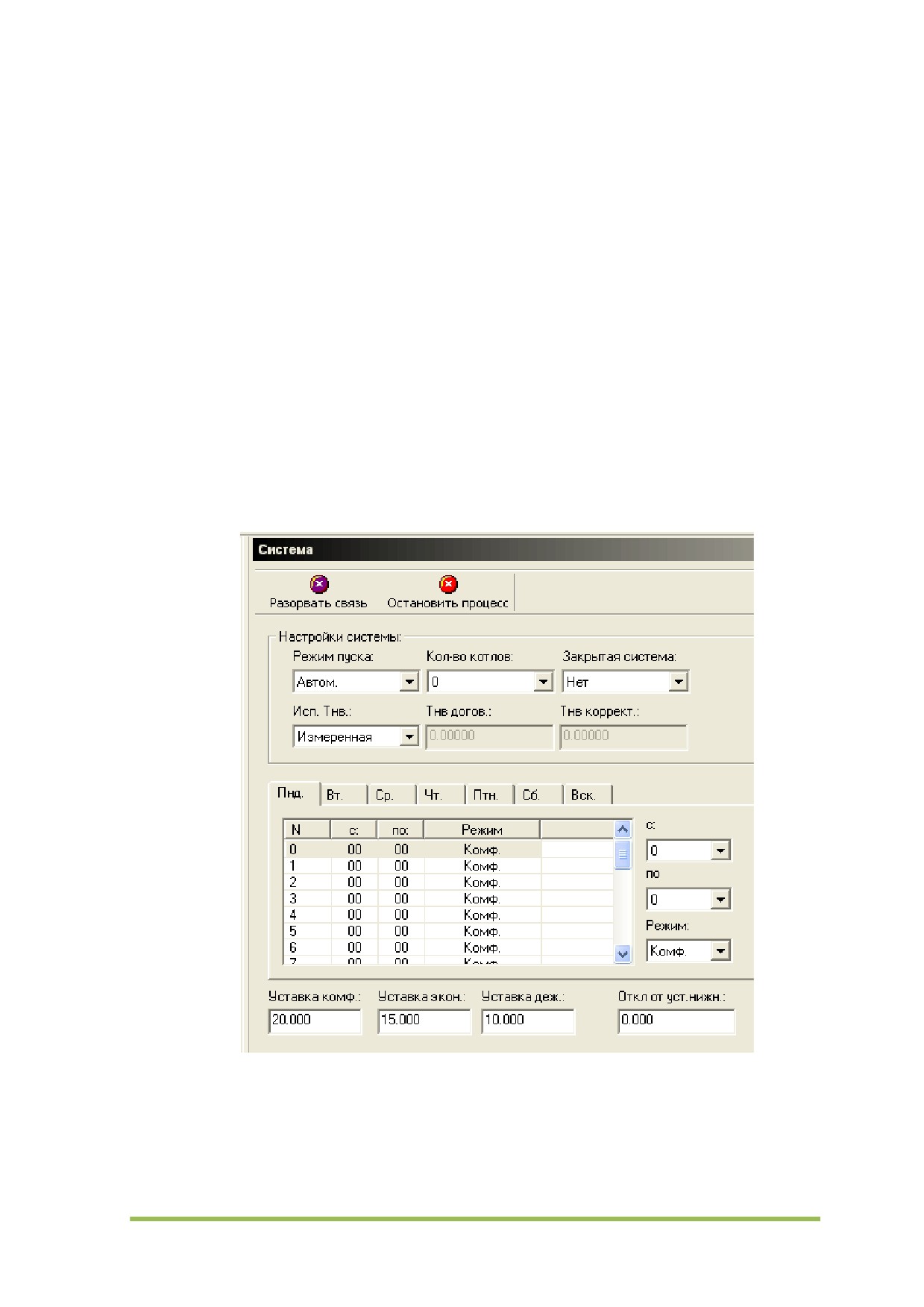

Данное меню предназначено для конфигурирования системы отопления и задания
температурного графика͘ В этом разделе выбирается режим пуска регулятора, а
также температурный режим (при наличии датчика температуры в контрольном
помещении - Тпом)͘ Для каждого дня недели в заданном диапазоне предусмотрены
различные режимы отопления (комфортный, экономичный, дежурный или
форсированный)͘ Для каждого режима можно задать уставку температуры в
помещении͘ Форсированный режим предназначен для плавного перехода от
дежурного режима к комфортному͘
Страница 17 из 37
Вариант
№
Наименование
Примечание
настройки
I.
Настройка системы
Режим пуска - в данном подменю определяется
вариант управления (пуска)контроллера͘
Ручной - Режим работы «Ручнойͩ используется при
проведении пуско-наладочных работ͘ Название
режима «Ручнойͩ - условное͘ В ручном режиме
работы регулятор автоматически выполняет
операции пуска, но после выполнения каждой
операции
(проверка, приведение в исходное
состояние, и т͘д͘) регулятор требует подтверждения
Ручной
продолжения
процесса͘
Подтверждение
Автоматический
производится нажатием кнопки «ПУСКͩ͘
1.
Режим пуска
Дистанционный
Автоматический
- основной режим работы
Безусловный
регулятора͘ В автоматическом режиме работы
регулятор
автоматически
производит
все
необходимые операции для пуска оборудования и
в дальнейшем поддерживает заданный режим
работы͘
Дистанционный - данный режим подразумевает
включение регулятора с поста дистанционного.
Безусловный - вид автоматического режима пуска
регулятора после пропадания и возобновления
электропитания͘
2.
Закрытая система
НЕТ/ДА
Выбор типа системы отопления
Выбор определяющего фактора для Тнв:
Использование
Договорная
3.
заданная вручную (договорная) или измеренная с
Тнв
Измеренная
помощью датчика Тнв (измеренная)͘
4.
Тнв договорная
задается
Заданная температура наружного воздуха͘
Поправка значения Тнв договорная͘ Задается в тех
же единицах, что и Тнв (°С)͘ Используется, когда
6.
Тнв коррект.
задается
необходимо изменить Тнв договорная (в большую
или меньшую сторону) не меняя значения Тнв
договорная͘
7.
Пнд͘ВТ͘Ср͘ЧТ
День недели
Задается для настройки температурного графика
Порядковый
Задается с __ по ___в часах͘ Возможно задание
номер
нескольких диапазонов͘ Окончание суточного
8.
N
диапазона в
графика - КОН͘
суточном
графике
Комфортный
Условное название режима отопления при наличии
Экономичный
датчика температуры в помещении
9.
Режим
Дежурный
Форсированный
Уставка комф
Температура воздуха в помещении при выборе
10.
Уставка
Уставка экон͘
режима отопления
Уставка деж͘
11.
Откл от уст͘ нижн
Задается
2.4. Аналоговые параметры
Данный раздел предназначен для описания типа аналоговых датчиков давлений и
температур, установленных на объекте и подключенных к регулятору.
Задать измеряемый параметр и тип датчика можно только с помощью
программы«SPECON Assistant SK321(РТП).exeͩ͘
Страница 18 из 37
В таблице 1͘ Приведен перечень настраиваемых датчиков͘
Таблица № 1
№
Наименование
Обозначение
Температура прямой сетевой воды тепловой сети (температура воды на
1.
Тпсв
выходе из котельной)
Температура обратной воды тепловой сети (температура воды на входе в
2.
Тотс
котельную)
3.
Температура прямой воды системы отопления
Тпсо
4.
Температура обратной воды системы отопления
Тосо
5.
Температура прямой воды горячего водоснабжения
Тпгв
6.
Температура обратной воды горячего водоснабжения
Тогв
7.
Температура воды внутреннего контура
Твк
8.
Температура наружного воздуха
Тнв
9.
Температура теплоносителя в подогревателе
Твп
10.
Температура в деаэраторе
Тдэ
11.
Температура пара перед деаэратором
Тдпэ
12.
Температура воды за деаэратором
Тдзэ
13.
Температура пара
Тп
14.
Температура газа
Тг
15.
Температура в баке-аккумуляторе
Тбак
1.
Давление прямой воды системы отопления
Рпсо
2.
Давление обратной воды системы отопления
Росо
3.
Давление прямой воды тепловой сети
Рптс
4.
Давление обратной воды тепловой сети
Ротс
5.
Давление холодной воды
Рхв
6.
Давление прямой воды горячего водоснабжения
Рпгв
7.
Давление обратной воды горячего водоснабжения
Рогв
8.
Давление подпиточной воды
Рпод
9.
Давление в прямом трубопроводе жидкого топлива
Ржтп
10.
Давление в обратном трубопроводе жидкого топлива
Ржто
11.
Давление газа
Рг
12.
Давление пара
Рп
13.
Давление пара перед деаэратором
Рп дэ
14.
Давление воды перед деаэратором
Рв дэ
15.
Давление в деаэраторе
Рдэ
Страница 19 из 37
16.
Уровень воды в деаэраторе
Ндэ
17.
Уровень воды в барабане (рабочий)
Нврб
18.
Уровень (давление) воды в дренажном приямке
Ндр
19.
Сигнал датчика загазованности аналоговый (содержание СН4)
Рсн4
20.
Сигнал датчика загазованности аналоговый (содержание СО)
Рсо
1.
Расход воды в прямой тепловой сети
Fптс
2.
Расход воды в обратной тепловой сети
Fотс
3.
Расход прямой воды горячего водоснабжения
Fпгв
4.
Расход прямой воды системы отопления
Fпсо
5.
Расход обратной воды системы отопления
Fосо
6.
Расход газа
Fг
7.
Расход жидкого топлива
Fжт
1.
Дополнительные параметры
Par#1 - Par#4
2.
Аналоговые параметры состояния насосов
дА1-дА32
Чтобы добавить аналоговый параметр в корневом каталоге выбираем строку
«Аналоговые параметрыͩ͘ В появившемся окне нажимаем на
«Добавить
параметрͩ͘ Выбираем параметр из появившегося списка и нажимаем «ОКͩ͘
Аналоговый параметр токовый (давление)
Страница 20 из 37
Варианты
Наименование
Описание
настроек
измеряется
Способ измерения
Какой параметр измеряется
абс͘
Номер по порядку при вводе базы данных
(для
выбирается из
Порядковый номер
отображения в выбранном порядке в индикации
доступных
контроллера)
Номер
1/2/3/4
используется /
Использование в
Параметр включен (выключен) в алгоритм обработки
не
системе
используется
Отключать в зимней
Вывод параметра из рабочей БД на время работы в зимней
конфигурации
конфигурации
Отключать в летней
Вывод параметра из рабочей БД на время работы в летней
конфигурации
конфигурации
Измерительный
Номер измерительного модуля, к которому подключен
выбирается из
модуль
датчик
доступных
Измерительный
Номер и тип входа измерительного модуля, к которому
выбирается из
канал
подключен датчик
доступных
0 - 5 мА
Диапазон тока
Диапазон выходного сигнала датчика
0 - 20 мА
4 - 20 мА
нижнее значение измеряемого давления, соответствующее
Р min
Задается
нижнему значению тока датчика, кПа;
верхнее значение измеряемого давления, соответствующее
Р max
задается
верхнему значению тока датчика, кПа;
Поправка показаний датчика давления с учётом разности
высоты места его установки и отбора͘ При установке датчика
Рп
задается
выше места отбора импульса вводится поправка со знаком «+ͩ,
при установке датчика ниже отбора со знаком «-ͩ;
Название параметра в системе͘ Наименование может быть
не более 7
Наименование
изменено͘
символов
не более 7
Единицы измерения
Единицы измерения параметра͘ Может быть изменено͘
символов
Предупредительная нижняя уставка
(задается в тех же
Пред нижн͘
задается
единицах измерения, что и параметр)͘
Предупредительная верхняя уставка(задается в тех же
Пред верхн͘
задается
единицах измерения, что и параметр)
Аварийная нижняя уставка (задается в тех же единицах
Авар нижн͘
задается
измерения, что и параметр)
Аварийная верхняя уставка (задается в тех же единицах
Авар верхн͘
задается
измерения, что и параметр)
Время задержки срабатывания ПС или АО при выходе
tн
задается
параметра за пределы нижних уставок, сек;
Время задержки срабатывания ПС или АО при выходе
tв
задается
параметра за пределы верхних уставок, сек͘
Время фильтрации входного сигнала от датчика
(время
обновления результатов измерения, в течение которого
Т фильт͘
задается
производится усреднение результатов измерения с
исключением недостоверных измерений), сек;
Величина ограничения приращения результата измерения
Дельта
задается
на табло контроллера при изменении параметра͘
ПРИМЕЧАНИЕ. Введение tв и tн позволяет исключить срабатывания защиты и АО объекта при
кратковременном отклонении параметров за пределы аварийных уставок.
Страница 21 из 37
Аналоговый параметр сопротивление (температуры)
Наименование
Описание
Варианты настроек
Способ измерения
Какой параметр измеряется
Измеряется абс
Номер по порядку при вводе базы данных (для
Порядковый
выбирается из
отображения в выбранном порядке в индикации
номер
доступных
контроллера)
Номер горелки, с которой работает данный
Номер
1/2/3/4
параметр
Использование в
Параметр включен
(выключен) в алгоритм
используется /
системе
обработки
не используется
Отключать в
Вывод параметра из рабочей БД на время
зимней
работы в зимней конфигурации
конфигурации
Отключать в
Вывод параметра из рабочей БД на время
летней
работы в летней конфигурации
конфигурации
Измерительный
Номер измерительного модуля, к которому
выбирается из
модуль
подключен датчик
доступных
Измерительный
Номер и тип входа измерительного модуля, к
выбирается из
канал
которому подключен датчик
доступных
Тип используемого термопреобразователя
Тип датчика
выбирается из списка
сопротивления
Название параметра в системе͘ Наименование
Наименование
не более 7 символов
может быть изменено͘
Единицы
Единицы измерения параметра͘ Может быть
не более 7 символов
измерения
изменено͘
Предупредительная нижняя уставка͘ (Задается в
Пред нижн͘
задается
тех же единицах измерения, что и параметр)͘
Предупредительная верхняя уставка. (Задается в
Пред верхн͘
задается
тех же единицах измерения, что и параметр)
Аварийная нижняя уставка. (Задается в тех же
Авар нижн͘
задается
единицах измерения, что и параметр)
Страница 22 из 37
Аварийная верхняя уставка. (Задается в тех же
Авар верхн͘
задается
единицах измерения, что и параметр)
Время задержки срабатывания ПС и, или АО при
tн
выходе параметра за пределы нижних уставок,
задается
сек;
Время задержки срабатывания ПС и, или АО при
tв
выходе параметра за пределы верхних уставок,
задается
сек͘
Время фильтрации входного сигнала от датчика
(время обновления результатов измерения, в
Т фильт͘
течение которого производится усреднение
задается
результатов
измерения с исключением
недостоверных измерений), сек;
Величина ограничения приращения результата
Дельта
измерения на табло контроллера при изменении
задается
параметра͘
Аналоговый параметр частотный
Наименование
Описание
Варианты настроек
Способ измерения
Тип датчика
Импульсный датчик
Номер по порядку при вводе базы данных (для
согласно
Порядковый номер
отображения в выбранном порядке в индикации
последовательности
контроллера)
Номер
1/2/3/4
Использование в
Параметр включен
(выключен) в алгоритм
используется /
системе
обработки
не используется
Страница 23 из 37
Измерительный
Номер измерительного модуля, к которому
Выбирается из списка
модуль
подключен датчик
Измерительный
Вход измерительного модуля, к которому
канал
подключен датчик
Порог чувствительности датчика, ниже которого
Согласно паспорту
Gост
не ведутся измерения
датчика
Согласно паспорту
Gн
нижний предел измерения датчика
датчика
Согласно паспорту
Вес импульса
сколько литров (м3) приходится на 1 импульс
датчика
Отключать при
если стоит галочка, то при работе на газе данный
работе на газе
параметр не работает
Отключать при
если стоит галочка, то при работе на мазуте
работе на мазуте
данный параметр не работает
единицы в которых измеряется параметр (можно
Единицы измерения
До 7 знаков
изменять)
Пред нижн͘
предупредительная нижняя уставка
Пред верхн͘
предупредительная верхняя уставка
Авар нижн͘
аварийная нижняя уставка
Авар верхн͘
аварийная верхняя уставка
время задержки срабатывания защиты при
tн
снижении значения измеряемого параметра
ниже величины нижней аварийной уставки, сек
время задержки срабатывания защиты при
tв
превышении значения измеряемого параметра
величины верхней аварийной уставки, сек
время фильтрации входного сигнала от датчика
(время обновления результатов измерения, в
Т фильт͘
течение которого производится усреднение
результатов
измерения с исключением
недостоверных измерений), сек;
величина ограничения результата измерения
(величина
дискретизации
приращения
Дельта
показаний на табло контроллера при изменении
определенного параметра)͘
Примечание: Если частотный датчик, то G=3.6*F*B для измерения в
литрах, G=3600*F*B
для
измерения м3,
где F - частота, B - вес импульса
Дополнительный аналоговый параметр

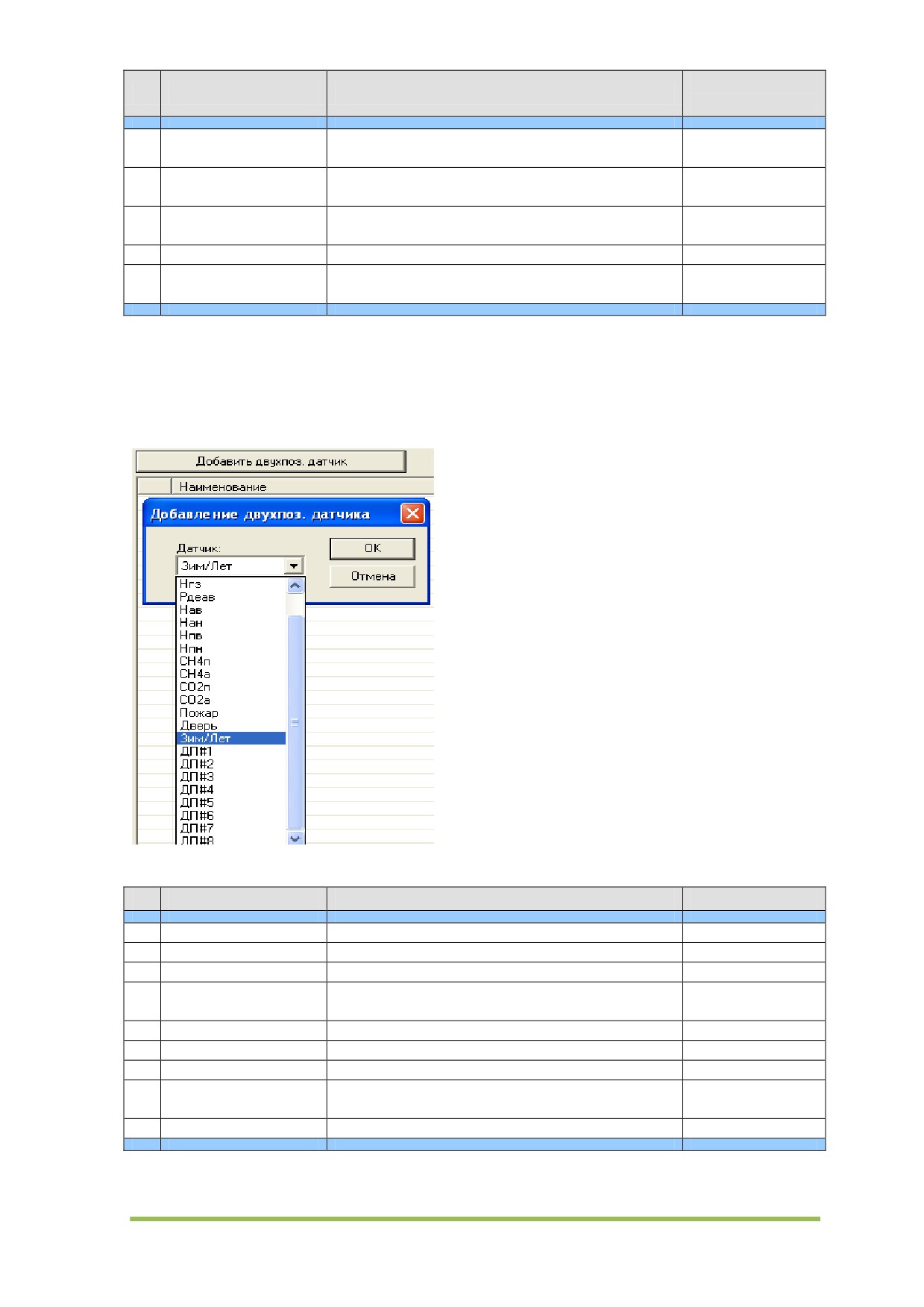

В меню аналоговые параметры существует возможность выбора дополнительного
параметра, тип и свойства, которого можно выбирать (Par#1 - Par#4 и дА1-дА32)͘
Настройки выбранного параметра определяются алгоритмом расчета͘
Страница 24 из 37
2.5. Регуляторы
Данный раздел предназначен для настройки регуляторов, используемых на
объекте͘ Задать регулятор, а также настроить его, возможно только с помощью
программы «SPECON Assistant SK321(РТП).exeͩ͘
В таблице 2. Приведен перечень настраиваемых регуляторов.
Таблица №2
№
Наименование
Обозначение
1.
Регулятор температуры прямой сетевой воды
РТпсв
2.
Регулятор температуры обратной сетевой воды
РТотс
3.
Регулятор температуры прямой воды системы отопления
РТпсо
4.
Регулятор температуры обратной воды системы отопления
РТосо
5.
Регулятор температуры прямой воды горячего водоснабжения
РТпгв
6.
Регулятор температуры обратной воды горячего водоснабжения
РТогв
7.
Регулятор температуры воды в деаэраторе
РТдпэ
8.
Регулятор давления прямой воды системы отопления
РРпсо
9.
Регулятор давления обратной воды системы отопления
РРосо
10.
Регулятор давления прямой воды теплосети
РРптс
11.
Регулятор давления обратной воды теплосети
РРотс
12.
Регулятор давления прямой воды горячего водоснабжения
РРпгв
13.
Регулятор давления обратной воды горячего водоснабжения
РРогв
14.
Регулятор давления в деаэраторе
РРдэ
15.
Регулятор уровня воды в дренажной цистерне
РНдр
16.
Регулятор уровня в барабане
РНб
17.
Регулятор уровня воды в деаэраторе
РНдэ
Страница 25 из 37

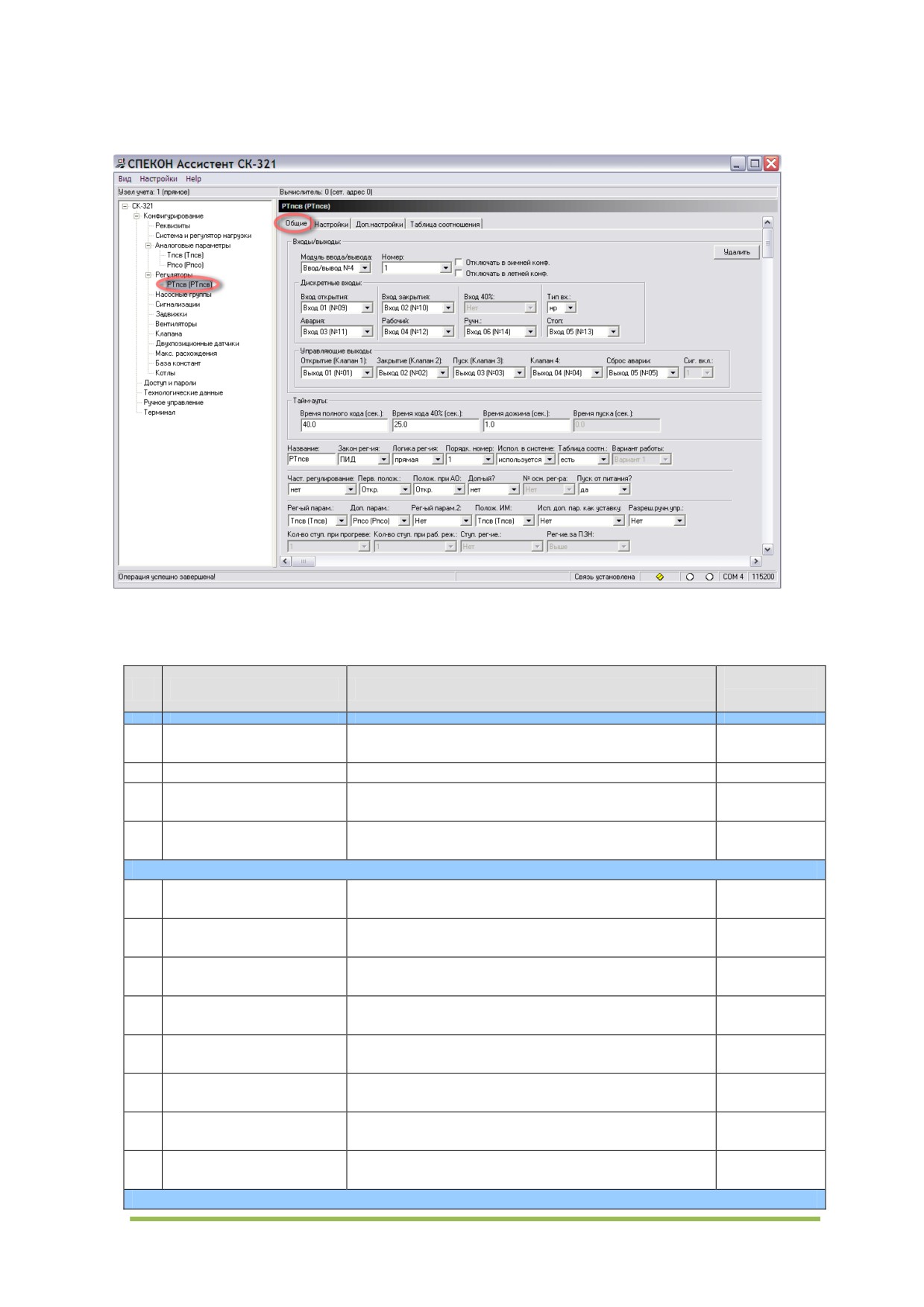

2.5.1. Вкладка «Общиеǽ
В данной вкладке настраиваются общие параметры выбранного регулятора͘
Настройка входов/выходов͘
Варианты
№
Наименование
Описание
настроек
номер модуля, к которому подключен
Выбирается
1.
Модуль ввода/вывода
исполнительный механизм (датчик)
из списка
2.
Номер
порядковый номер регулятора
Отключать при работе
если стоит галочка, то при работе на газе данное
3.
на газе
устройство не работает
Отключать при работе
если стоит галочка, то при работе на мазуте данное
4.
на мазуте
устройство не работает
Входы
Вход открытия (Клапан
номер входа, к которому подключен датчик
нет/номер
5.
1)
положения ОТКРЫТ
входа
Вход закрытия (Клапан
номер входа, к которому подключен датчик
нет/номер
6.
2)
положения ЗАКРЫТ
входа
номер входа, к которому подключен датчик
нет/номер
7.
Вход 40% (Клапан 3)
положения ОТКРЫТ 40%
входа
нр
8.
Тип входа
тип входа
нз
нет/номер
9.
Авария
дискретный сигнал аварии
входа
Рабочий
нет/номер
10.
дискретный сигнал, подтверждающий включениея
(Клапан 4)
входа
дискретный сигнал о переводе регулятора на
нет/номер
11.
Ручное
управление с местного поста управления
входа
нет/номер
12.
Стоп
дискретный сигнал стоп регулятора
входа
Выходы
Страница 26 из 37
13.
Открытие (Клапан 1)
номер выхода, с которого подается сигнал ОТКРЫТЬ
14.
Закрытие (Клапан 2)
номер выхода, с которого подается сигнал ЗАКРЫТЬ
выход управляющего сигнала для пуска двигателя
15.
Пуск (Клапан 3)
вентилятора, дымососа или клапана 3
выход управляющего сигнала для 4-го клапана при
16.
Клапан 4
4-х позиционном регулировании
выход управляющего сигнала сброса аварии для
17.
Сброс Аварии
частотного преобразователя
18.
Сигнал вкл
тип сигнала включения для регулятора
0 или 1
Настройка тайм-аутов.
Варианты
№
Наименование
Описание
настроек
Время хода регулятора из закрытого положения в
1.
Время полного хода
задается
открытое
2.
Время хода 40%
Время хода из открытого положения в растопочное
задается
Длительность управляющего импульса после
3.
Время дожима
задается
срабатывания концевых выключателей
Время пуска исполнительного механизма,
4.
Время пуска
задается
работающего с этим регулятором
2.5.2. Вкладка «Настройкиǽ
В данной вкладке настраиваются основные параметры работы выбранного
регулятора͘
Страница 27 из 37
Наименование
Описание
Варианты
настроек
Уставка
значение входного параметра, которое необходимо
поддерживать в процессе регулирования
Зона неч.
диапазон от уставки, при котором не осуществляется
регулирование, (задается в единицах задатчика)
t возд.
периодичность, с которой производится очередной расчет
корректирующего сигнала, сек (Период воздействия должен
быть ≥ 1 сек).
Макс.длит.возд
максимальная длительность имульса на регулятор
Коэф. усил.
определяет чувствительность регулятора к величине и
скорости изменения параметра
Дифф.
определяет чувствительность регулятора к скорости
изменения параметра
Порог
наименьшая длительность корректирующего сигнала,
который может быть отработан исполнительным
механизмом, сек

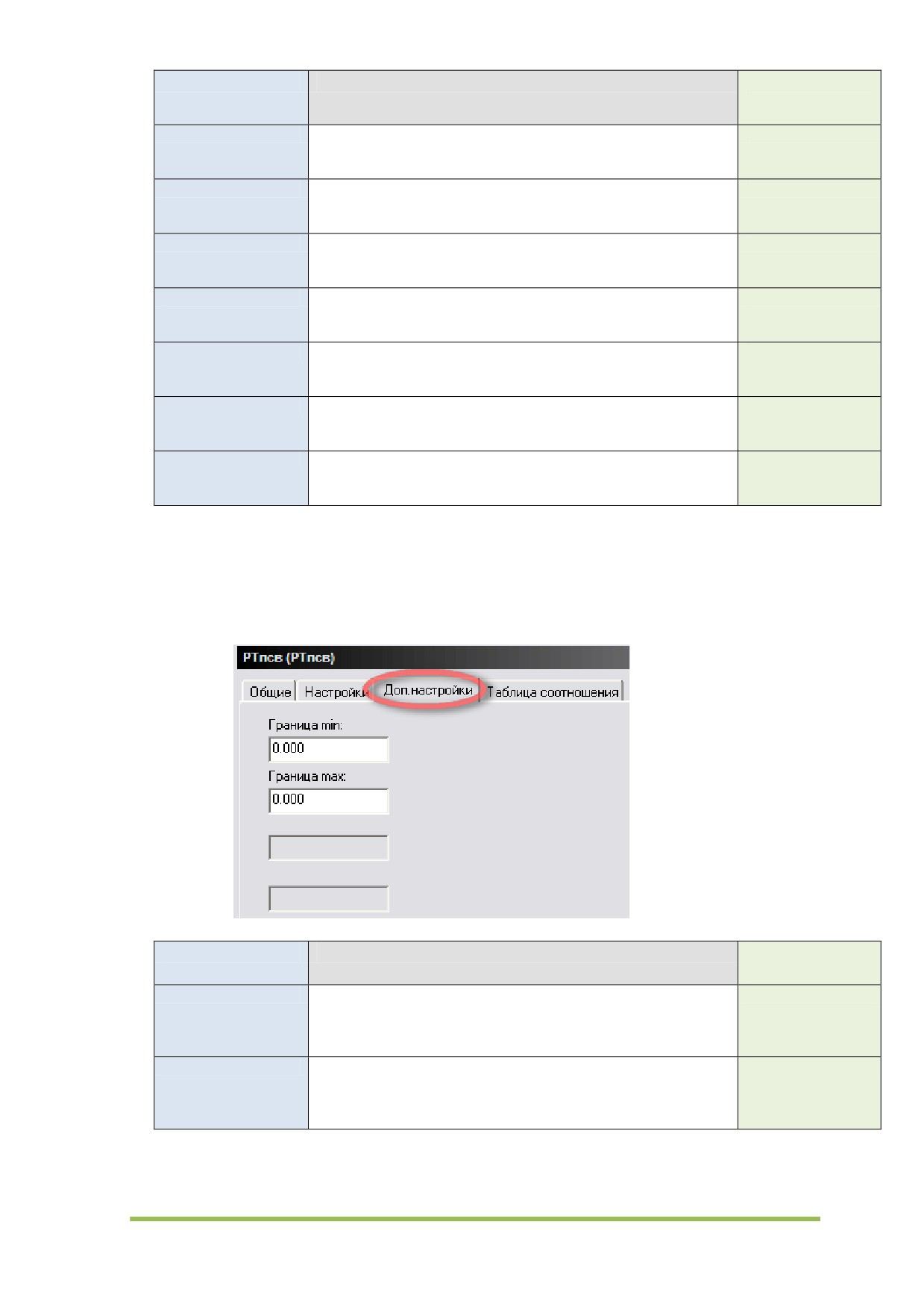

2.5.3. Вкладка «Доп. настройкиǽ
В данной вкладке настраиваются верхний и нижний диапазон работы регулятора.
(При выходе параметра за нижний или верхний предел регулятор управляющий
импульс не формирует)
Наименование
Описание
Варианты
настроек
Граница min
минимальное значение регулируемого параметра, при
значении ниже которого контроллер прекращает
формировать команды на закрытие регулятора, независимо
от наличия задания
Граница max
Максимальное значение регулируемого параметра, при
значении выше которого контроллер прекращает
формировать команды на открытие регулятора топлива,
независимо от наличия задания
Страница 28 из 37
2.5.4. Вкладка «Таблица соотношенияǽ
В данной вкладке настраивается зависимость между регулируемым и
дополнительным параметрами, которые задаются в общих настройках регулятора͘
(Таблица соотношения выполняется только в заданном диапазоне).

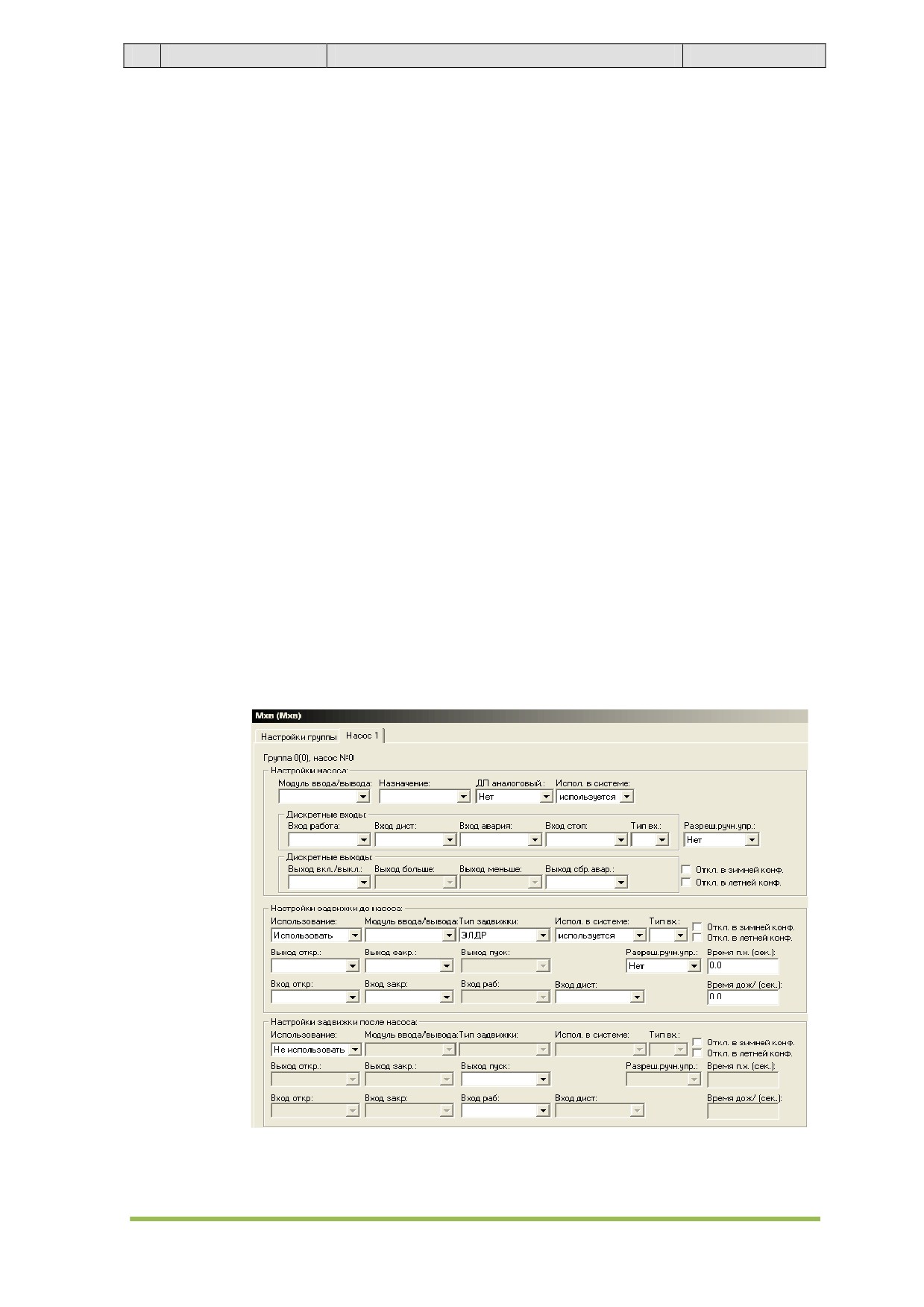

2.6. Насосные группы
В данной вкладке настраиваются насосные группы и режимы работы каждого
насоса в группе͘ Группа может содержать до 5 насосов͘
Страница 29 из 37
2.6.1. Условные обозначения
Варианты
№
Наименование
Описание
настроек
1.
Мхв
Повысительный насос холодного водоснабжения
2.
Мсо
Циркуляционный насос системы отопления
3.
Мпод
Насос подпитки
4.
Мрц
Насос рециркуляции
5.
Мтс
Циркуляционный насос 1 контура
Циркуляционный насос
системы
горячего
6.
Мгв
водоснабжения
7.
Мдр
Дренажный насос
8.
МКН
Конденсатный насос
Варианты
№
Наименование
Описание
настроек
1.
Название
Наименование группы насосов
Выбирается из списка
Закон
2.
Принцип работы насоса
Выбирается из списка
регулирования
3.
Авар͘останов
Наличие датчика аварийного останова насосов
Да/нет
4.
Раб͘постоянно
Режим работы насосов
Да/нет
По пред /по уставке
5.
Тип вкл/выкл
Параметр включения/выключения
/синхр͘ с рег͘
6.
Тип агрегата
Насос (частотный привод насоса)
Насос(частотный)
Открыто(Включен)/
Закрыто(выключен)
7.
Полож͘при АО
Состояние при аварийном останове
Невозвратно(без
изменения)
Открыто(Включен)/
Закрыто(выключен)/
8.
Исходн͘сост͘
Исходное состояние
Невозвратно(без
изменения)
Логика
регулирования
(включения)
9.
Инв͘ логика
Да/нет
(инверсная/прямая)
Страница 30 из 37
10.
Рег-ый парам͘
Регулируемый параметр
Выбирается из списка
11.
Доп͘парам
Дополнительный параметр
Выбирается из списка
12.
Номер
Используется
13.
Испол͘в системе
Использование в системе
/не используется
14.
Время п͘х͘
Время полного хода(открытия,включения)
Время
дожима
(Время
формирования
15.
Время дож͘
управляющего воздействия после срабатывания
Задается
концевых выключателей или датчика включения)
2.6.2Тайм-ауты
Варианты
№
Наименование
Описание
настроек
Контроль времени работы насоса при наличии
1.
Контр͘ресурс
Задается
резервного
2.
Снят͘авар͘
Время автоматического снятия аварии насоса
Задается
3.
Вкл͘доп͘нас͘
Время включения дополнительного насоса
Задается
Время включения дополнительной насосной
4.
Вкл͘доп͘нас͘гр͘
Задается
группы
Время включения датчика давления на выходе
5.
Вкл͘д͘давл͘
Задается
насоса
Время запуска резервного насоса при аварийном
6.
t АВР
Задается
останове основного или дополнительного
7.
Вкл͘зад͘п͘н͘
Время включения задвижки после насоса
Задается
8.
Уставка
Параметр, который должен поддерживать насос
Задается
Диапазон от уставки, при котором не
9.
Зона неч͘
осуществляется регулирование͘ (Задается в
Задается
единицах измерения параметра)͘
Нижний предел зоны нечувствительности
10.
Дельта уст͘н͘
Задается
(задаётся в тех же единицах, что и уставка)
Верхний предел зоны нечувствительности
11.
Дельта уст͘в͘
Задается
(задаётся в тех же единицах, что и уставка)
Страница 31 из 37
№
Наименование
Описание
Варианты
2.6.3. Настройки насоса
В данной вкладке настраиваются режимы работы каждого насоса в
группе͘
Страница 32 из 37
настроек
Модуль
Наименование модуля к которому подключен
Выбирается из
1.
ввода/вывода
насос
списка
Выбирается из
2.
Назначение
Назначение насоса
списка
Выбирается из
3.
ДП аналоговый
Наличие аналогового датчика состояния насоса
списка
Используется
4.
Испол͘в системе
Использование в системе
/не используется
Дискретные входы
Выбирается из
5.
Вход работа
Дискретный вход о работе насоса
списка
Дискретный вход о дистанционном управлении
Выбирается из
6.
Вход дист͘
насосом
списка
Выбирается из
7.
Вход авария
Дискретный сигнал об аварии
списка
Выбирается из
8.
Вход стоп
Дискретный сигнал об останове
списка
9.
Тип входа
Тип входного дискретного сигнала
Нет,нз,нр
10.
Разреш͘ручн͘упр͘
Дискретный вход о ручном управлении насосом
Да,нет
Дискретные выходы
Выбирается из
11.
Выход вкл/выкл
Дискретный выход для пуска насоса
списка
выход управляющего сигнала сброса аварии для
Выбирается из
12.
Выход сбр͘аварии
частотного преобразователя
списка
2.7. Сигнализации
В данной вкладке назначаются силовые выходы для подключения аварийной и
предупредительной сигнализации͘
Страница 33 из 37
Варианты
№
Наименование
Описание
настроек
Выбирается из
1.
АС
Аварийная сигнализация
списка
Выбирается из
2.
ПС
Предупредительная ситуация
списка
Модуль
Наименование модуля к которому подключена
3.
Задается
ввода/вывода
сигнализация
4.
Выход
Дискретный выход для включения АС/ПС
Задается
Использование в
Используется
5.
Использование в системе
системе
/не используется
2.8. Двухпозиционные датчики
В данной вкладке выбираются типы двухпозиционных датчиков и алгоритм их
обработки.
№
Наименование
Описание
1.
Пуск,стоп
Дистанционный пуск, останов
2.
Нгз
Уровень в гидрозатворе
3.
Рдеав
Давление в деаэраторе верхнее
Аварийный(предупредительный)
4.
Нан,Нав,Нпн,Нпв
верхний(нижний) уровень
5.
СН, СО
Пороговые концентрации СН (СО)
6
Пожар
Входной сигнал от пожарной сигнализации
7
Дверь
Входной сигнал о вскрытии входной двери
Входной сигнал о переключении зимней/летней
8
Зим/лет
конфигурации работы
9
ДП
Обезличенный датчик
Страница 34 из 37
2.9. База констант
В данной вкладке задается время задержки включения дополнительного насоса в
насосной группе (tв доп͘насоса) и время перехода контроллера в рабочий режим
(tнп)
3. Доступ и пароли
В данной вкладке производится смена паролей различного уровня доступа͘
При предъявлении пароля наладчика возможен дистанционный пуск или останов
механизма͘
Страница 35 из 37
4. Технологические данные
В данной вкладке, при установленной с контроллером связи, возможно прочтение
первичных величин аналоговых датчиков с заданной периодичностью чтения и
сохранение этих данных в электронном виде или на бумажном носителе͘
5. Ручное управление
В данной вкладке, при установленной с контроллером связи, можно
дистанционно управлять исполнительными механизмами͘
Страница 36 из 37
Варианты
№
Наименование
Описание
настроек
Тип механизма для
Выбирается из
1.
Насос, задвижка, клапан
управления
списка
Насосу №1
2.
Номер механизма
Порядковый номер механизма
соответствует
номер 0
Выбирается из
3.
Команда
Включить, открыть
списка
4.
Время вкл
Время пуска механизма
задается
5.
Управлять
Клавиша начала управления
6. Терминал
Режим терминала позволяет в дистанционном режиме с помощью
виртуальной клавиатуры просматривать меню регулятора, выполнять
действия (ручной пуск, управление ИМ и т͘д͘), вводить или менять настройки͘
Для активации режима
«Терминалͩ необходимо в основном меню
конфигурации выбрать «Терминалͩ и в рабочем окне нажать «Включить
режимͩ͘ В окне терминала отобразится вся информация с дисплея СМ.
Оперируя клавишами Tab, Влево, Вверх, Вниз, Menu, Вправо, Esc, Enter можно
производить необходимые операции в меню контроллера и сохранять их͘
Страница 37 из 37
Для выхода из режима
«Терминалͩ необходимо нажать
«Остановить
процессͩ͘ При этом связь программы и контроллера сохраняется͘
ИНФОРМАЦИЯ
Изменение и запись настроек конфигурации программой СПЕКОН
Ассистент СК
3-21 при активированном режиме
«Терминалͩ не
возможно͘
7. Обновление программы
Поставка актуальной версии SPECON Assistent SK321(РТП).exe осуществляется
с приобретаемым контроллером СПЕКОН СК 3-21 на электронном носителе
(CD-диск)͘
Актуальные версии ПО всегда доступны для скачивания на нашем сайте
ПО СПЕКОН®)
Все ПО для настройки и конфигурации контроллеров СПЕКОН предоставляется бесплатно.
