РЕГЛАМЕНТ ПО ПРОЕКТИРОВАНИЮ И ЭКСПЛУАТАЦИИ КОМПЛЕКСНОЙ СИСТЕМЫ ЗАЩИТЫ РЕЗЕРВУАРНЫХ ПАРКОВ НЕФТЕПЕРЕКАЧИВАЮЩИХ СТАНЦИЙ И НЕФТЕБАЗ ОАО «АК «ТРАНСНЕФТЬ»

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО АКЦИОНЕРНАЯ КОМПАНИЯ ПО ТРАНСПОРТУ НЕФТИ "ТРАНСНЕФТЬ"

РЕГЛАМЕНТ ПО ПРОЕКТИРОВАНИЮ И ЭКСПЛУАТАЦИИ КОМПЛЕКСНОЙ СИСТЕМЫ ЗАЩИТЫ РЕЗЕРВУАРНЫХ ПАРКОВ НЕФТЕПЕРЕКАЧИВАЮЩИХ СТАНЦИЙ И НЕФТЕБАЗ ОАО «АК «ТРАНСНЕФТЬ» ОТ ВОЗДЕЙСТВИЯ ОПАСНЫХ ФАКТОРОВ МОЛНИИ, СТАТИЧЕСКОГО ЭЛЕКТРИЧЕСТВА И ИСКРЕНИЯ

ОР-13.02-45.21.30-КТН-002-1-03

РАЗРАБОТАН ОАО «Гипротрубопровод» (Скрепнюк А.Б., Медведев М.Е., к.т.н. Козлов В.А., Козлова О.В., Скорнякова Г.Д.) совместно со службой главного энергетика ОАО «АК «Транснефть» (Радченко В.В.), Академией Государственной противопожарной службы МЧС России (к.т.н. Костарев Н. П., к.т.н. Прозоров Р. В.) и АО ВНИИСТ (к.т.н. Степанов В. Н.).

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ОАО «АК «Транснефть» 19.06.2003 года.

ВВОДИТСЯ ВПЕРВЫЕ

ВВЕДЕНИЕ

Настоящий Регламент определяет требования к комплексной защите резервуарных парков нефтеперекачивающих станций и нефтебаз ОАО «АК «Транснефть» от прямых ударов молнии, ее вторичных проявлений, защите от статического электричества и заноса высокого потенциала. Требования обязательны для выполнения при проектировании, эксплуатации, техническом обслуживании, текущем и капитальном ремонте на всех объектах ОАО «АК «Транснефть».

При разработке проектов нового строительства и реконструкции резервуарных парков должны быть учтены требования к выполнению молниезащиты, защиты от статического электричества и заноса высокого потенциала, изложенные в настоящем Регламенте.

1 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящем Регламенте применяются следующие термины с соответствующими определениями.

Резервуарный парк - группа (группы) резервуаров, предназначенных для хранения нефти и нефтепродуктов и размещенных на территории, ограниченной по периметру обвалованием или ограждающей стенкой при наземных резервуарах и дорогами или противопожарными проездами - при подземных резервуарах и резервуарах, установленных в котлованах или выемках.

Антистатическое заземление - электрическое соединение, обеспечивающее выравнивание электрических потенциалов между объектами и землей.

Взрывоопасная зона - помещение или ограниченное пространство в помещении или наружной установки, в котором имеются или могут образоваться взрывоопасные смеси. Классификация взрывоопасных зон определяется по п. 7.3 [11].

Диэлектрическая жидкость - жидкость, удельное объемное электрическое сопротивление которой превышает 10⁸ Ом·м^-1.

Заземлитель - проводник (электрод) или совокупность металлических соединенных между собой проводников (электродов), находящихся в соприкосновении с землей.

Заземлитель молниезащиты - заземлитель, предназначенный для отвода в землю токов молнии или ограничения перенапряжений, возникающих на металлических корпусах оборудовании при близких разрядах молнии. Заземлители применяются естественные и искусственные.

Искусственные заземлители - специально проложенные в земле контуры из полосовой или круглой стали, состоящие из вертикальных и горизонтальных проводников.

Естественный заземлитель - заземлитель, в качестве которого используются, заглубленные в землю, электропроводящие части строительных и производственных зданий и сооружений.

Заземляющий проводник - проводник, соединяющий заземляемые части с заземлителем.

Заземляющее устройство - совокупность конструктивно объединенных заземляющих проводников и заземлителя.

Магистраль заземления - заземляющий проводник с двумя или более ответвлениями.

Сопротивление заземляющего устройства - отношение напряжения на заземляющем устройстве к току, стекающему с заземлителя в землю.

Комплексная система защиты - комплекс защитных устройств и сооружений (молниеприемники, токоотводы, заземляющие устройства, и т.д.), предназначенных для обеспечения безопасности людей, защиты резервуарных парков нефтеперекачивающих станций и нефтебаз от опасного воздействия молнии, вторичных ее проявлений (заноса высокого потенциала, электромагнитной индукции), электростатической индукции и статического электричества.

Молниезащита - комплекс защитных устройств, предназначенных для обеспечения безопасности людей, сохранности зданий и сооружений, оборудования и материальных ценностей от возможных взрывов, пожаров и разрушений, возникающих в результате воздействия молнии.

Молниеотвод - устройство, воспринимающее удар молнии и отводящее ее ток в землю, состоящее из молниеприемника, токоотвода и заземляющего устройства, позволяющее защитить резервуары и другие объекты нефтеперекачивающих станций и нефтебаз от прямых ударов молнии.

Одиночный молниеотвод - единичная конструкция стержневого или тросового молниеотвода.

Двойной (многократный) молниеотвод - два (или более) стержневых или тросовых молниеотвода, образующих общую зону защиты.

Молниеприемник - устройство непосредственно воспринимающее удар молнии.

Токоотвод - проводник, соединяющий молниеприемник с заземляющим устройством.

Разряд электричества - искровой разряд, возникающий под действием поля зарядов статического электричества, в результате заноса высокого потенциала и вторичных проявлений молнии.

Зона защиты молниеотвода - пространство, внутри которого здание или сооружение защищено от прямых ударов молнии с надежностью не ниже определенного значения.

Отдельно стоящие молниеотводы - молниеотводы, опоры которых установлены на земле на некотором удалении от защищаемого объекта.

Прямой удар молнии - непосредственный контакт канала молнии со зданием или сооружением, сопровождающийся протеканием через него тока молнии.

Вторичное проявление молнии - наведение потенциалов на металлических элементах конструкций, оборудования, в незамкнутых металлических контурах, вызванное близкими разрядами молнии и создающее опасность искрения внутри защищаемого объекта.

Электромагнитная индукция - наведение потенциалов в незамкнутых металлических контурах в результате быстрых изменений тока, создающее опасность искрения в местах сближения этих контуров.

Электростатическая индукция - наведение потенциалов на наземных предметах в результате изменений электрического поля, создающее опасность искрения между металлическими элементами конструкций и оборудования.

Занос высокого потенциала - перенесение в защищаемое здание или сооружение по протяженным металлическим коммуникациям (подземным и надземным трубопроводам, кабелям и т.п.) электрических потенциалов, возникающих при прямых и близких ударах молнии и создающих опасность искрения внутри защищаемого объекта.

Статическое электричество - накопление электрических зарядов в результате электризации неэлектропроводных веществ (материалов),создающих электрическое поле и электрические потенциалы, способные вызвать искрение или вредное воздействие на людей и животных , нарушать работу приборов, оборудования и т.д.

Легковоспламеняющаяся жидкость (ЛВЖ) - жидкость, способная самостоятельно гореть после удаления источника зажигания и имеющая температуру вспышки не выше 61 °С.[11]

Горючая жидкость (ГЖ) - жидкость способная самостоятельно гореть после удаления источника зажигания и имеющая температуру вспышки выше 61 °С [11].

НПС - нефтеперекачивающая станция.

НБ - нефтебаза.

2 ОБЩИЕ ПОЛОЖЕНИЯ

2.1 В соответствии с назначением резервуарные парки нефтеперекачивающих станций и нефтебаз согласно ПУЭ[11] относятся к зонам класса В-Iг и подлежат оборудованию устройствами молниезащиты не ниже II категории.

Зоны класса В-Iг - пространства у наружных технологических установок, содержащих горючие газы или ЛВЖ, определяемые согласно п.7.3.43 [11].

Резервуарные парки нефтеперекачивающих станций и нефтебаз относятся к классу взрывоопасной зоны 1 согласно ГОСТ Р 51330.9-99 [27].

Зона класса 1: Зона, в которой существует вероятность присутствия взрывоопасной газовой или паровозодушной смеси в нормальных условиях эксплуатации (пространство около дыхательных клапанов).

2.2. По устройству молниезащиты резервуарные парки, в которых существует вероятность присутствия взрывоопасной концентрации смеси паров нефти с воздухом, в соответствии с РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» относятся к II -ой категории молниезащиты и должны быть защищены от прямых ударов молнии, ее вторичных проявлений и статического электричества.

3 ЗАЩИТА ОТ ПРЯМЫХ УДАРОВ МОЛНИИ

3.1. Защита от прямых ударов молнии резервуарных парков НПС и НБ должна выполняться отдельно стоящими стержневыми или тросовыми молниеотводами.

Не допускается использование стержневых молниеотводов, установленных на крышах резервуаров.

3.2 Отдельно стоящие стержневые молниеотводы выполняются из стали любой марки сечением не менее 100 мм²и длиной не менее 200 мм и защищаются от коррозии оцинкованием или покраской.

3.3 Конструктивное исполнение устройств молниезащиты определяется проектом. Указанные устройства для вновь строящихся, реконструируемых и капитально ремонтируемых резервуарных парков должны обеспечивать защиту типа Б по РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений».

3.3.1 В зону защиты молниеотвода резервуаров должны входить газоотводные и дыхательные трубы, дыхательные клапаны резервуаров и пространство над обрезом дыхательных труб, ограниченное полусферой с радиусом 5 м. Для вертикальных стальных резервуаров со стационарной крышей, с понтоном и плавающей крышей, а также для железобетонных резервуаров, расположенных в группах, зона защиты должна определяться границами обвалования.

3.3.2 Высота отдельно стоящего стержневого молниеотвода определяется по формуле

h = (r_х + 1,63h_x) / 1,5,

где: h_х - высота зоны защиты защищаемого резервуара, м;

r_х - радиус зоны защиты на высоте h_х защищаемого резервуара, м.

Зона защиты стержневого молниеотвода для зоны Б определяется по уравнению

h₀ = 0,92 · h;

r₀ = 1,5 · h;

r_х = 1,5 · (h - h_х / 0,92),

где: h₀ - высота зоны защиты, м;

r₀ - радиус зоны защиты на уровне земли, м;

r_х - радиус зоны защиты на высоте h_х.

Резервуары защищаются двумя и более стержневыми молниеотводами.

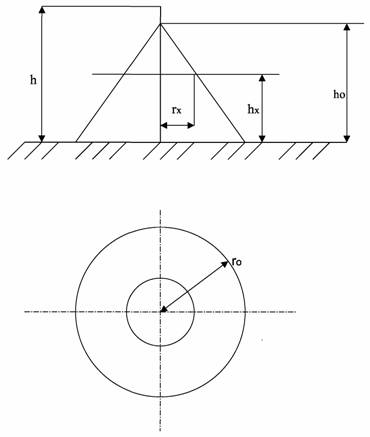

Очертания зоны защиты одиночного молниеотвода приведены на рис. 1.

Рис. 1

Для зоны Б, при расстоянии между молниеотводами h < L < 6h, внутренние области зон защиты двойного стержневого молниеотвода имеют следующие габаритные размеры, которые определяются по уравнениям:

h_с= h₀ - 0,14·(L - h);

r_с = r₀;

r_сx = r₀ · (h_с - h_х) / h_с,

где: h_с - высота зоны защиты в середине пролета, м;

L - расстояние между молниеприемниками, м;

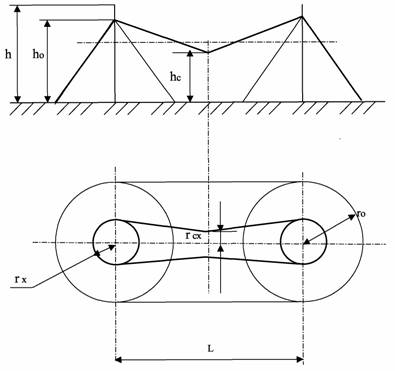

Очертания зоны защиты двойного стержневого молниеотвода приведены на рис. 2. Пример построения зоны защиты от двойного стержневого молниеотвода для различных типов резервуаров приведен в приложении 5.1.

Рис. 2

При расстоянии между стержневыми молниеотводами L > 6h для построения зоны Б молниеотводы следует рассматривать как одиночные.

При известных значениях h_с и L (при r_сх = 0) высота молниеотвода для зоны Б определяется по уравнению

h = (h_с + 0,14 · L)/1,06

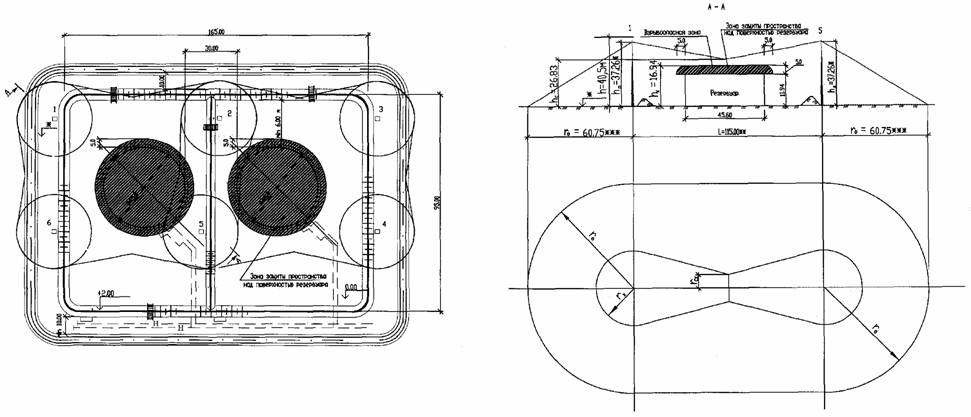

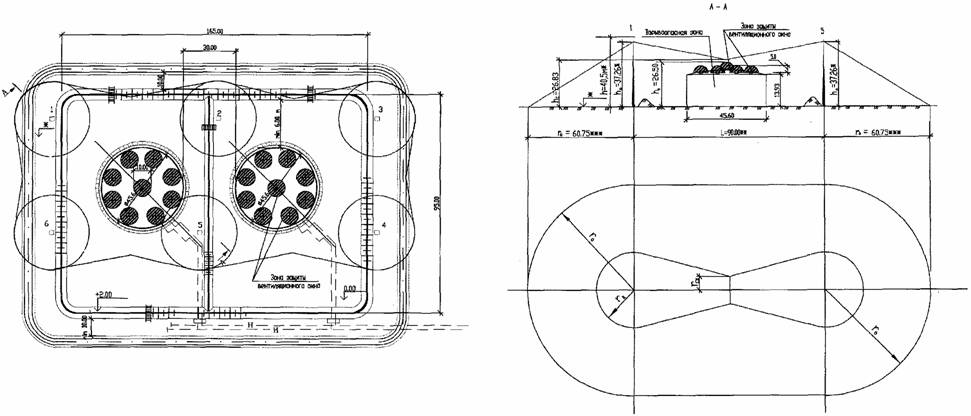

При защите резервуаров несколькими стержневыми молниеотводами зона защиты определяется как зона от попарно взятых соседних стержневых молниеотводов.

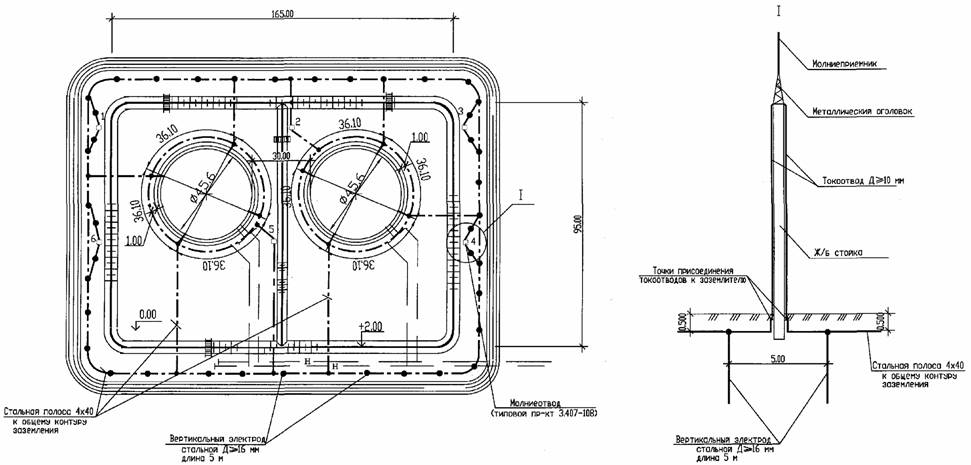

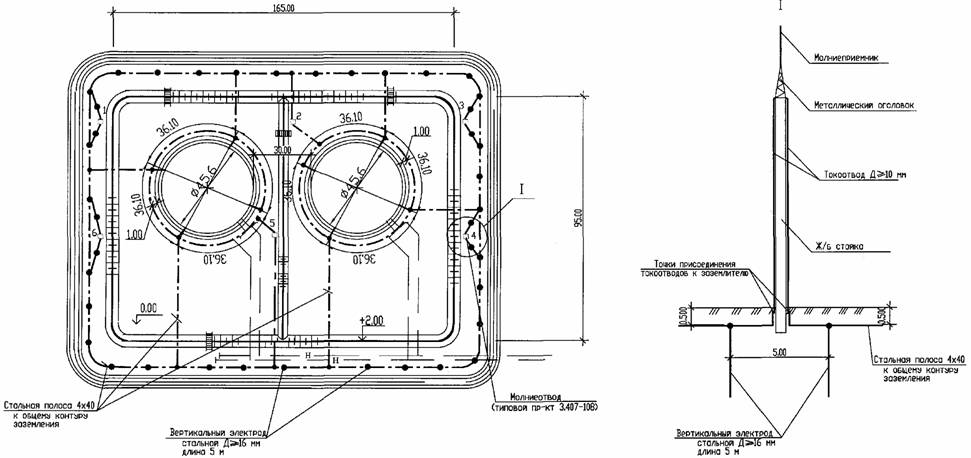

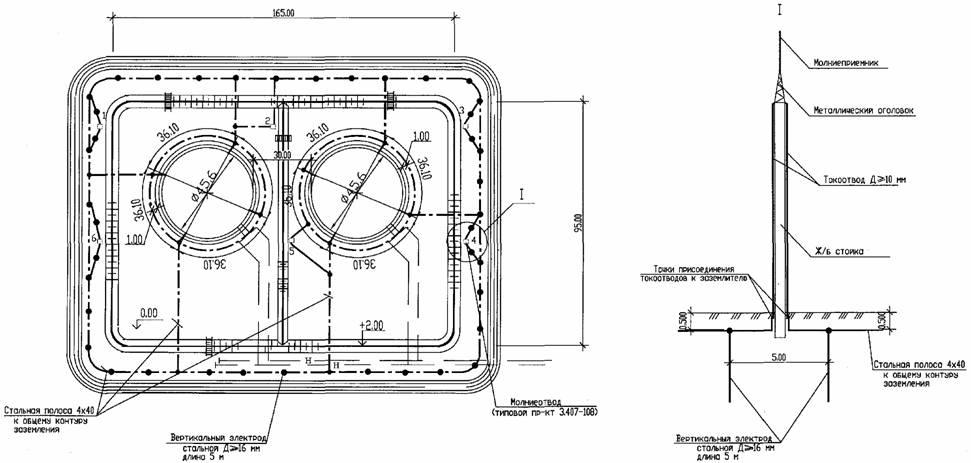

3.3.3 Каждый стержневой молниеприемник соединяется с заземляющим устройством двумя токоотводами. При использовании в качестве молниеотвода металлических труб или ферм последние должны быть присоединены к заземлителям двумя токоотводами, выполненных из стальной проволоки диаметром не менее 10 мм или полосой сечением не менее 100 мм².

3.3.4 Соединения молниеприемников с токоотводами, а также заземлителей между собой и с токоотводами должны быть сварными. При невозможности или недопустимости приварки допускаются болтовые соединения, при этом переходное сопротивление контактов болтовых разъемных соединений должно быть не более 0,05 Ом. Пример присоединения молниеотвода к заземлителю приведен в приложении 5.4.

3.4 Опоры отдельно стоящих молниеотводов должны выполняться из стали или железобетона. Тип, конструкцию и устройство фундаментов опор следует принимать по типовому проекту 3.407-108 «Унифицированные прожекторные мачты и отдельно стоящие молниеотводы».

3.5 Тросовые молниеприемники должны быть выполнены из стальных многопроволочных канатов сечением не менее 35 мм².

4 ЗАЩИТА ОТ ВТОРИЧНЫХ ПРОЯВЛЕНИЙ МОЛНИИ

4.1 Для защиты от вторичных проявлений молнии вся металлическая аппаратура, резервуары, газоуравнительная система, нефтепроводы, арматура железобетонных резервуаров, содержащих нефть или нефтепродукты, а также трубопроводы систем пожаротушения и дыхательная арматура должны быть присоединены к общему контуру заземления.

4.2 Для защиты от вторичных проявлений молнии должна предусматриваться установка металлических перемычек из стальной проволоки диаметром не менее 5 мм или стальной ленты сечением не менее 24 мм²между трубопроводами и другими протяженными металлическими конструкциями в местах их взаимного сближения на расстояние менее 0,1 м через каждые 20 м.

4.3 Во фланцевых соединениях трубопроводов должно быть обеспечено переходное сопротивление не более 0,03 Ом на каждый фланец. Данное переходное сопротивление в процессе эксплуатации должно обеспечиваться затяжкой не менее шести болтовых соединений. Затяжку болтовых соединений осуществлять с крутящим моментом в соответствии с приложением 2 [21].

Фланцевые соединения трубопроводов во взрывоопасной зоне должны быть зашунтированы перемычками из медного изолированного провода сечением не менее 16 мм².

4.4 Защита от заноса высокого потенциала (опасного искрения) по внешним подземным коммуникациям должна выполняться путем их присоединения к заземляющему устройству электроустановок или системы защиты от прямых ударов молнии. При отсутствии заземляющего устройства электроустановок на вводе в резервуар должен быть установлен искусственный заземлитель, состоящий из одного горизонтального или вертикального металлического электрода длиной не менее 5 м. Диаметр электрода должен быть не менее 20 мм, расстояние от поверхности земли до электрода должно составлять не менее 0,5 м.

4.5 Защита от заноса высокого потенциала по внешним наземным (надземным) металлическим коммуникациям выполняется путем их присоединения на вводе в резервуар к заземляющему устройству защиты от прямых ударов молнии, а на ближайшей к вводу опоре коммуникации - к арматуре его железобетонного фундамента. При невозможности использования фундамента должен быть установлен искусственный заземлитель в соответствии с п. 4.4 Регламента.

4.6 С целью уравнивания потенциалов в резервуарных парках все металлические конструкции должны быть присоединены к общему контуру заземления для создания непрерывной электрической цепи.

4.7 Все трубопроводы должны быть заземлены на вводах во взрывоопасные зоны и выводах из зон.

4.8 Технологическое оборудование, установленное на заземленных металлических площадках или основаниях, должно быть заземлено.

5 ЗАЩИТА ОТ СТАТИЧЕСКОГО ЭЛЕКТРИЧЕСТВА

5.1 Защита от статического электричества должна осуществляться заземлением оборудования, резервуаров, трубопроводов, вне зависимости от соединенных с ними коммуникаций, наличия заземленного электрооборудования и наличия в резервуарах и трубопроводах взрывоопасных продуктов.

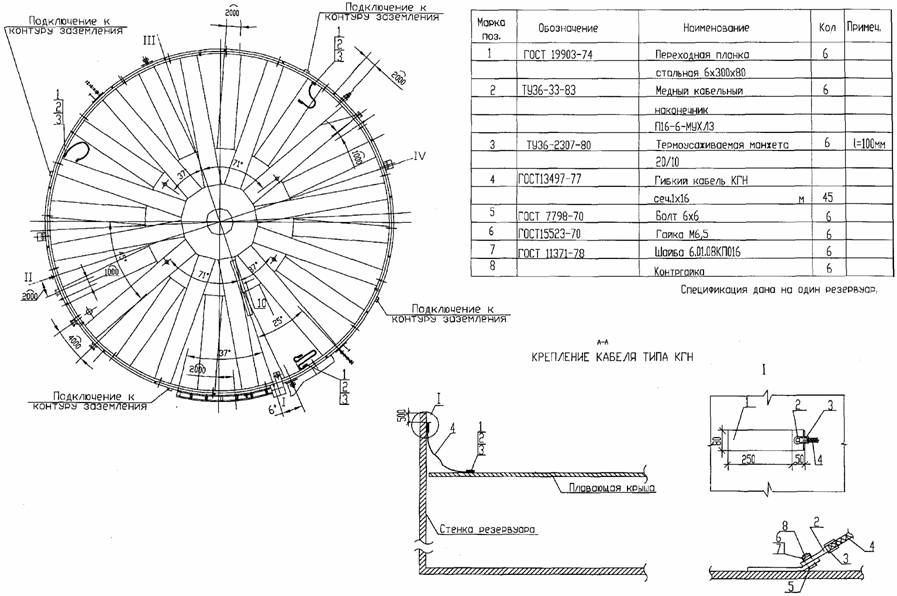

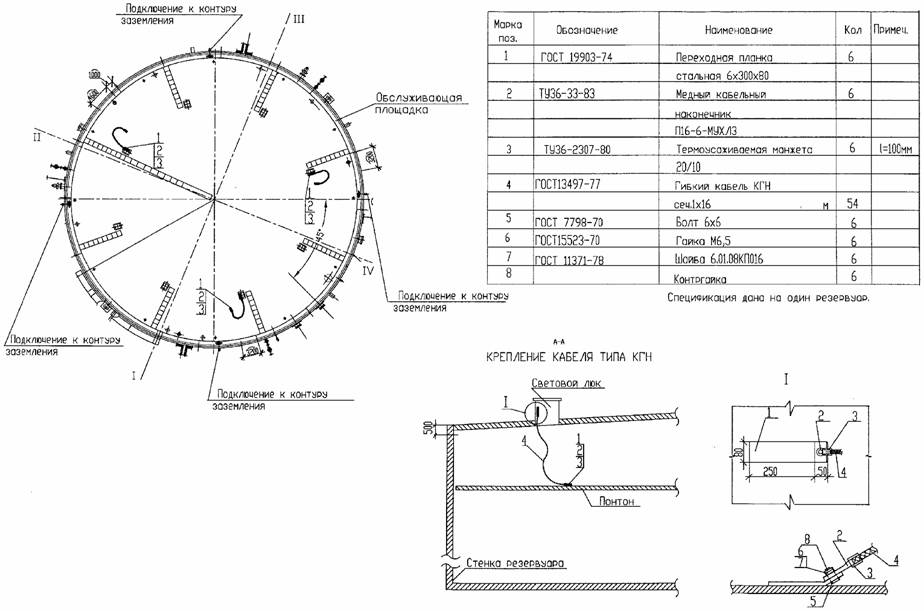

На резервуарах с плавающими крышами или понтонами необходимо устанавливать три перемычки из гибкого медного изолированного провода сечением не менее 16 мм² между плавающей крышей (понтоном) и металлическим корпусом резервуара. Конструкции для крепления гибких перемычек (токоотводов) в резервуарах с плавающими крышами (понтонами) необходимо приваривать к патрубку светового люка. Пример присоединения гибких перемычек показан в приложении 5.7.

Если понтон изготовлен из диэлектрика, защита должна осуществляться по специальному проекту.

Заземляющие устройства для защиты от статического электричества следует объединять с заземляющими устройствами электрооборудования и молниезащиты.

Величина сопротивления заземляющего устройства, предназначенного исключительно для защиты от статического электричества должна быть не более 100 Ом[24].

5.2 Сопротивление в любой точке внутренней и внешней поверхности железобетонного резервуара относительно контура заземления не должно превышать 10⁷ Ом. Измерения этого сопротивления должны производиться при относительной влажности окружающего воздуха не выше 60 %, причем площадь соприкосновения измерительного электрода с заземляемой поверхностью не должна превышать 20 см². При измерениях электрод должен располагаться в точках поверхности резервуара, наиболее удаленных от точек контакта этой поверхности с заземленными металлическими элементами.

5.3 Для снижения интенсивности возникновения зарядов статического электричества не допускается разбрызгивание, дробление или распыление нефти и нефтепродуктов в горючих средах.

5.4 Присоединению к контуру заземления при помощи отдельного ответвления, независимо от заземления соединенных с ними коммуникаций и конструкций, подлежат все аппараты, емкости, агрегаты, где возможно образование зарядов статического электричества.

5.5 При антикоррозийном покрытии и окраске резервуаров, в которых хранится нефть, приспособления для пульверизации или разбрызгивания должны быть соединены с корпусом резервуара изолированным многожильным медным проводом сечением не менее 6 мм². Окраска частей, не имеющих электрической связи с корпусом резервуара, производится вручную (щетками, кистями и т.п.).

5.6 Отвод зарядов при операциях с нефтью производится с помощью следующих мероприятий:

5.7.1 При заполнении резервуара нефтью скорость закачки должна ограничиваться нормативной, указанной в РД 153-39.4-056-00 «Правила технической эксплуатации магистральных нефтепроводов» [14] ( не более 1,2 м/с), до момента, когда конец приемо-раздаточного патрубка окажется ниже уровня зеркала нефти.

5.7.2 Подача нефти в резервуары должна производится ниже уровня находящегося в них остатка, чтобы не допускать ее разбрызгивания, распыления и бурного перемешивания.

5.7.3 Не допускается налив нефти свободно падающей струей. Расстояние от конца приемо-раздаточного патрубка до дна резервуара не должно превышать 200 мм.

5.7.4 Ручной отбор проб из резервуаров, а также измерение уровня с помощью мерных лент и метрштоков через люки допускается только после прекращения движения нефти, когда она находится в спокойном состоянии. При этом устройства для проведения измерений должны быть изготовлены из токопроводящего материала и заземлены.

5.8 Нейтрализация зарядов, возникающих на людях, производится выполнением следующих мероприятий:

5.8.1 Запрещается проведение работ внутри резервуара, где возможно образование взрывоопасных смесей в комбинезонах, куртках и другой верхней одежде из электризующихся материалов.

5.8.2 Для придания верхней одежде из тканевых материалов необходимых антистатических свойств необходимо проводить пропитку ее растворами поверхностно-активных веществ с последующей просушкой.

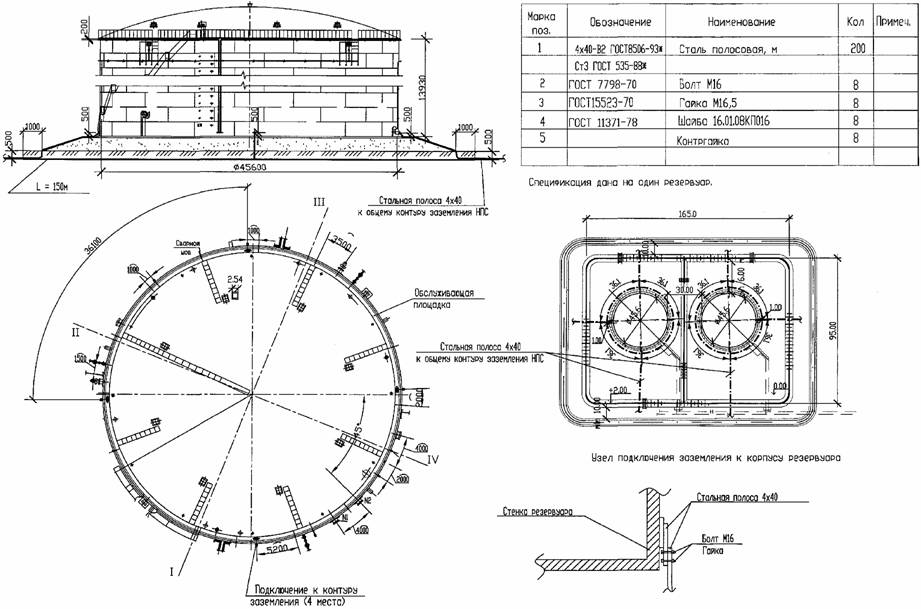

6 ТРЕБОВАНИЯ К ЗАЗЕМЛЯЮЩИМ УСТРОЙСТВАМ

6.1 Конструкция заземляющего устройства должна определяться проектом. Для отдельно стоящих молниеотводов должны применяться конструкции, сосредоточенных искусственных заземлителей, приведенные в табл. 2.

Минимально допустимые сечения (диаметры) электродов искусственных заземлителей приведены в Приложении 3.

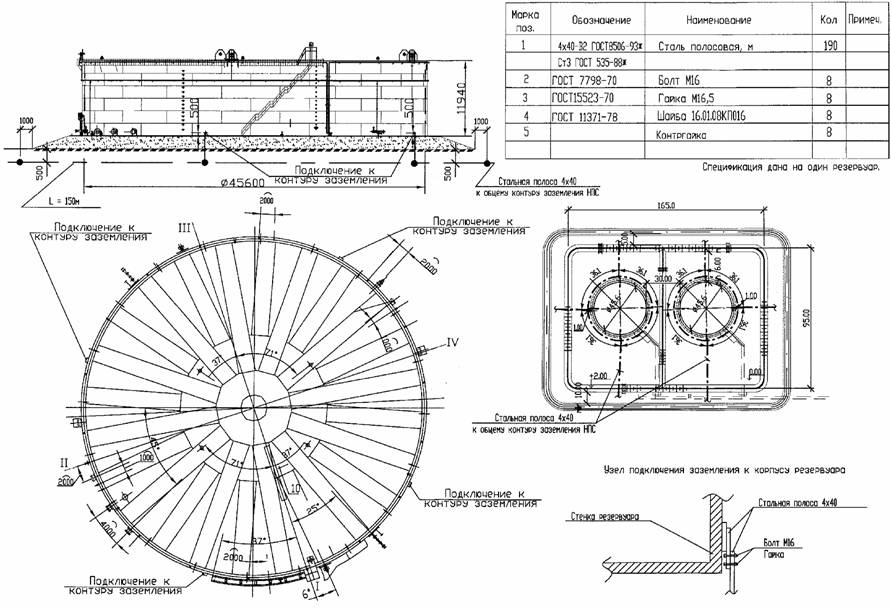

6.2 В резервуарном парке заземляющие устройства (защитного заземления резервуаров, электрооборудования, молниезащиты и защиты от статического электричества) должны быть объединены в единый контур заземления.

Контур заземления каждого резервуара выполняется горизонтальными заземлителями из полосовой стали сечением 4´40 мм², проложенной в земле на глубине не менее 0,5 м по периметру резервуара в каре на расстоянии 1 метра от грунтового фундамента. Контур заземления резервуаров присоединяется к общему контуру заземления лучевыми электродами не менее чем в двух местах с противоположных сторон.

Сопротивление общего заземляющего устройства не должно превышать 4 Ом. Если удельное сопротивление земли более 100 Ом·м допускается увеличить указанную выше норму в соответствии с требованиями Правил устройства электроустановок [11].

6.3 При использовании заземляющих проводников для целей молниезащиты или защиты от статического электричества и одновременно для защитного заземления электрооборудования не допускается использование посторонних металлических и железобетонных конструкций. Для этих целей необходимо применять специальные заземляющие проводники.

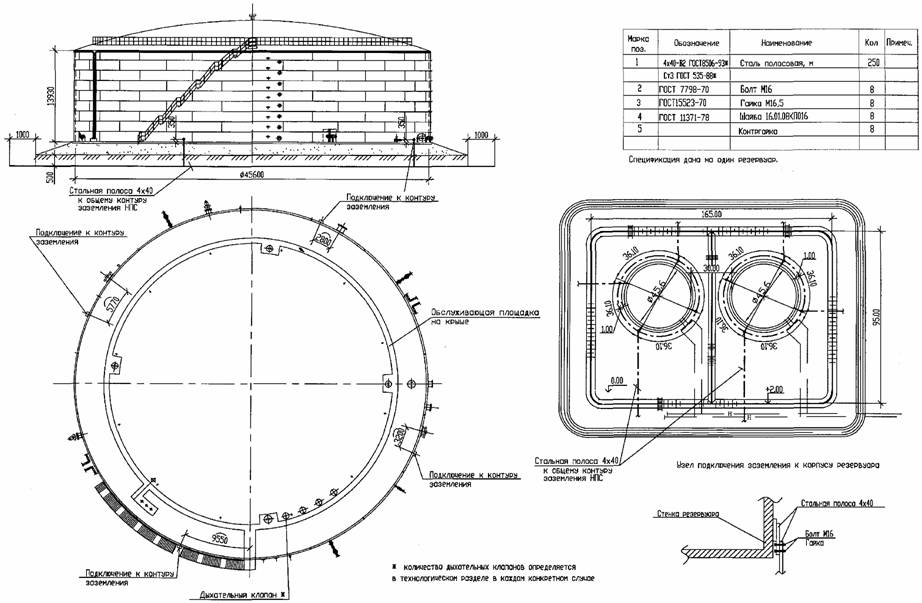

6.4 Резервуары объемом более 50 м³ должны быть присоединены к заземлителям не реже чем через каждые 50 м по периметру, но не менее чем в двух, расположенных в диаметрально противоположных точках, над которыми следует нанести знаки заземления по ГОСТ 21130-75.

Соединения токоотводов и заземлителей резервуаров должны выполняться на сварке. При недопустимости огневых работ допускается подсоединение токоотводов к резервуару при помощи болтовых разъемных соединений с переходным сопротивлением контактов не более 0,05 Ом. Части, подлежащие заземлению, должны быть присоединены к заземляющему устройству отдельным проводником. Последовательное включение в заземляющий проводник частей, подлежащих заземлению, не допускается.

6.5 Оборудование, резервуары и трубопроводы должны иметь специальные болты или металлические пластины для подключения заземляющих проводников, которые должны иметь обозначения по ГОСТ 21130-75.

Не допускается использовать установочные или крепежные болты для присоединения заземляющих проводников. Пример выполнения заземления резервуаров и общего контура заземления резервуарного парка приведен в приложении 5.

6.6 Болтовые и сварные соединения, а также заземляющие проводники (кроме заземляющих проводников, проложенных в земле) должны быть защищены от коррозии покрытием краской или лаком. В болтовых соединениях должны быть предусмотрены меры от ослабления контакта. С этой целью необходимо использовать контргайки, пружинные шайбы, тарельчатые пружины или другие способы в соответствии с ГОСТ 10434-82.

Покраска болтовых соединений должна производиться с внешней стороны. Присоединение должно быть доступно для осмотра и проверки.

6.7 Запрещается использование металлических и железобетонных конструкций резервуаров в качестве заземляющего проводника.

7 ПРОВЕРКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОМПЛЕКСНОЙ СИСТЕМЫ ЗАЩИТЫ

В ОАО МН ответственность за организацию безопасной эксплуатации комплексной системы защиты возлагается на службу главного энергетика ОАО МН.

Ответственность за исправное состояние комплексной системы защиты от прямых ударов молнии, ее вторичных проявлений и от статического электричества в резервуарных парках возлагается на начальника нефтеперекачивающей станции или нефтебазы.

Приказом ОАО МН должны быть установлены границы ответственности между службами (главного энергетика, главного механика, АСУ ТП, отдела эксплуатации) по безопасной эксплуатации комплексной системы защиты.

7.1 Границы ответственности между службами:

7.1.1 Служба главного энергетика несет ответственность за технически исправное состояние заземляющих устройств молниеприемников, защиты от статического электричества электрооборудования, состояние контактов металлической связи электрооборудования, соединений оболочек кабельных линий с заземляющим устройством, своевременность испытаний и электротехнических измерений, за ведение документации на комплексную систему защиты.

7.1.2 Служба эксплуатации несет ответственность за технически исправное состояние конструкционных узлов подключения к защищаемым объектам: заземляющих проводников к технологическому оборудованию (плавающих крыш, понтонов резервуаров), перемычек на трубопроводах и газоуравнительных системах, шунтирующих перемычек на фланцевых соединениях трубопроводов.

7.1.3 Служба АСУ ТП несет ответственность за технически исправное состояние заземляющих перемычек, состояние контактов металлической связи оборудования КИП и автоматики, контрольных кабелей с заземляющим устройством.

7.1.4 Служба главного механика несет ответственность за технически исправное состояние заземляющих перемычек и состояние контактов металлической связи фланцевых соединений механотехнологического оборудования с заземляющим устройством.

7.2 К обслуживанию комплексной системы защиты допускается квалифицированный персонал, прошедший обучение и проверку знаний в установленном порядке.

7.3 При эксплуатации комплексной системы защиты соответствующими службами осуществляется систематический контроль за ее техническим состоянием. Для осуществления постоянного контроля за исправностью систем комплексной защиты разрабатывается график планово-предупредительных работ, который должен включать в себя осмотр, техническое обслуживание, текущий и капитальный ремонты и утверждаться главным инженером АО МН.

Ежегодно в срок до 15 января в ОАО МН должен составляться план мероприятий по подготовке к грозовому сезону. В план мероприятий включаются работы по проверке устройств комплексной системы защиты.

7.4 Техническое обслуживание устройств комплексной системы защиты

7.4.1 Отсоединение молниеприемников от токоотводов и заземлителей допускается только на время производства работ по измерению сопротивления заземляющего устройства молниеотвода.

7.4.2 При техническом обслуживании проверяется целостность и защищенность от коррозии доступных обзору частей комплексной системы защиты и контактов между ними, обращая особое внимание на состояние мест соединения элементов заземляющего устройства.

При уменьшении сечения элементов заземляющих устройств (вследствие коррозии, надлома, оплавлений) больше чем на 30 % необходимо заменять их полностью либо заменять отдельные дефектные места.

Контактные соединения в местах сварки проверяются легким ударом обмедненного молотка на отсутствие дребезжащего звука. Болтовые контактные соединения проверяются измерением переходного сопротивления (не более 0,05 Ом).

Электрические измерения в зонах класса В- Iг должны проводиться только приборами во взрывозащищенном исполнении.

Допускается производить измерения в зонах класса В- Iг приборами общего назначения при условии, что взрывоопасные смеси во время проведения испытаний отсутствуют или содержание паров ЛВЖ во взрывоопасной зоне находится в пределах установленных норм и исключена возможность образования взрывоопасных смесей во время проведения испытаний. Работы по измерениям должны оформляться нарядом - допуском на огневые работы с непрерывным контролем за состоянием паровоздушной среды.

7.4.3 Во время грозы приближаться к молниеотводам ближе чем на 4 метра запрещается. На опорах отдельно стоящих молниеотводов должны быть вывешены таблички с предупредительными надписями.

7.4.4 Во взрывоопасной зоне запрещается установка металлических предметов и конструкций высотой более 1 м, не предусмотренных проектной документацией. Временные металлические конструкции, монтируемые в соответствии с планом производства ремонтных работ, должны быть заземлены.

7.4.5 При ремонте или монтаже нового молниеотвода необходимо сначала выполнить монтаж заземлителя и токоотводов, а затем установить молниеприемник и присоединить его к токоотводу.

7.5 Объем работ при техническом обслуживании определяется следующими мероприятиями:

7.5.1 Визуальный осмотр состояния устройств комплексной системы защиты.

7.5.2 Проверка наличия предупредительных плакатов и надписей.

7.5.3 Проверка наличия и состояния соединений заземляющих перемычек с заземляемыми элементами (целостность сварного соединения, наличие элементов и затяжки резьбового соединения).

7.5.4 Визуальная проверка состояния крепления молниезащитных тросов.

7.6 Объем работ при текущем ремонте определяется следующими мероприятиями:

7.6.1 Проведение работ в объеме технического обслуживания.

7.6.2 Измерение сопротивления заземления молниеотводов (измерение рекомендуется проводить в период наибольшего просыхания грунта).

7.6.3 Окраска металлоконструкций и заземляющих проводников.

7.7 Объем работ при капитальном ремонте должен предусматривать:

7.7.1 Работы в объеме текущего ремонта.

7.7.2 Ремонт контуров заземления, включая замену отдельных участков.

7.7.3 Замена молниеотводов (при необходимости).

7.7.4 Проверка состояния соединений молниезащитных тросов, перетяжка и регулировка, при необходимости замена соединителей.

7.7.5 Ремонт фундамента отдельно стоящих молниеотводов.

7.8 Периодичность осмотра, технического обслуживания и ремонта комплексной системы защиты:

- осмотр производится не реже 2 раз в года;

- осмотр заземляющих устройств со вскрытием производится 1 раз в 3 года.

- техническое обслуживание производится ежегодно;

- текущий ремонт производится 1 раз в 3 года.

Капитальный ремонт комплексной системы защиты должен производится совместно с капитальным ремонтом резервуара.

7.9 На все виды работ, измерений, осмотры составляются акты, протоколы с указанием перечня выполненных работ. Результаты осмотра и ремонтов заносятся в паспорт заземляющего устройства.

7.10 В первые два года эксплуатации необходимо вести контроль за осадкой грунта над заземляющим устройством. При усадке грунта необходимо досыпать и тщательно его утрамбовать.

7.11 После каждой грозы все устройства молниезащиты должны быть осмотрены и повреждения устранены.

7.12 Измерение сопротивления металлической связи оборудования с заземляющим контуром производится после монтажа, реконструкции и капитального ремонта резервуара, но не реже одного раза в 3 года.

7.13 Измерение сопротивления заземляющего устройства току промышленной частоты производится один раз в год по утвержденному главным инженером АО МН графику. Значение сопротивления общего заземляющего устройства не должно превышать 4 Ома. В случае превышения этого значения следует проводить ревизию контура заземления.

7.14 Состав эксплуатационной документации:

На НПС и НБ, у лица ответственного за электрохозяйство, должна храниться следующая документация:

- эксплуатационный паспорт комплексного защитного устройства;

- акты на скрытые работы;

- исполнительная документация по заземлению технологического оборудования, фланцевых соединений и межтрубных перемычек;

- график осмотра и ремонта устройств комплексной системы защиты резервуарных парков нефтеперекачивающих станций, утвержденный главным инженером АО МН;

- исполнительные чертежи заземляющих устройств молниезащиты и защиты от статического электричества;

- паспорта заземляющих устройств;

- протоколы измерений сопротивлений заземляющих устройств и сопротивления металлической связи оборудования с заземляющим устройством;

- акты осмотров молниеприемников и заземляющих устройств со вскрытием (приложение 4);

- генеральный план, с указанием зон защиты молниеприемников;

- график осмотра и ремонта заземляющих устройств, утвержденный главным инженером РНУ.

На НПС, у лица ответственного за эксплуатацию резервуарного парка, должна храниться следующая документация:

- акты осмотра на целостность заземляющих проводников, состояния болтовых соединений, шунтирующих перемычек;

- график осмотра состояния заземляющих проводников оборудования резервуарного парка.

На НПС, у лица ответственного за эксплуатацию оборудования КИП и автоматики, должна храниться следующая документация:

- акты осмотра на целостность заземляющих проводников, состояния болтовых соединений;

- график осмотра состояния заземляющих проводников оборудования КИП и автоматики.

На НПС, у лица ответственного за эксплуатацию механотехнологического оборудования, должна храниться следующая документация:

- акты осмотра на целостность заземляющих проводников, состояния болтовых соединений;

- график осмотра состояния заземляющих проводников механотехнологического оборудования.

8. РАЗДЕЛЕНИЕ РАБОТ И ОТВЕТСТВЕННОСТИ МЕЖДУ РАЗЛИЧНЫМИ ПОДРАЗДЕЛЕНИЯМИ ПРОЕКТНЫХ, МОНТАЖНЫХ ОРГАНИЗАЦИЙ И СЛУЖБ ЭКСПЛУАТАЦИИ

8.1 Проектирование систем защиты резервуарных парков НПС и НБ должно выполняться проектными организациями, имеющими лицензию на соответствующий вид деятельности. Проектная организация несет ответственность за принятые технические решения.

8.2 Монтажные работы должны выполняться организацией, имеющей лицензию на соответствующий вид деятельности, опыт работы и необходимое оборудование.

8.3 Выполнение монтажных работ должно сопровождаться авторским надзором со стороны проектной организации и службы технического надзора.

8.4 План производства работ (ППР) по строительству или реконструкции резервуарных парков НПС и НБ должен быть разработан с учетом того, чтобы выполнение комплексной системы защиты производилось одновременно с основными строительно-монтажными работами.

8.5 Устройства защиты от прямых ударов молнии, ее вторичных проявлений, защиты от статического электричества и заноса высокого потенциала должны быть испытаны, приняты и введены в эксплуатацию до начала заполнения резервуара нефтью.

8.6 Эксплуатирующей организации передается следующая исполнительная документация:

- рабочий проект молниезащиты, защиты от статического электричества и заноса высокого потенциала;

- решение соответствующих организаций по согласованию рабочего проекта;

- исполнительные чертежи;

- отдельные приемочные акты по заземляющему устройству до засыпки его грунтом (акты на скрытые работы), а также приемочные акты состояния конструкций отдельно стоящих молниеприемников перед их установкой и других элементов молниезащиты, недоступных в дальнейшем для осмотра;

- акты замеров и испытаний;

- сертификат качества на использованные материалы.

Данная документация хранится у лица, ответственного за электрохозяйство НПС или НБ.

8.7 Приемка в эксплуатацию устройств молниезащиты производится комиссией в составе представителей заказчика, генподрядной и монтажной организаций, представителя местных органов Госгортехнадзора РФ (для объектов, поднадзорных Госгортехнадзору РФ), представителя органов ГПС МЧС России (примерный состав). Вся техническая документация по окончании приемки устройств молниезащиты передается лицу, ответственному за электрохозяйство нефтеперекачивающей станции или нефтебазы и находится у него на постоянном хранении.

9. ПЕРЕЧЕНЬ НОРМАТИВНО-ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ

В настоящем Регламенте использованы ссылки на следующие стандарты, нормы и правила:

1. ГОСТ 12.1.018-93 ССБТ Пожаровзрывобезопасность статического электричества. Общие положения.

2. ГОСТ 12.1.030-81 ССБТ Электробезопасность. Защитное заземление, зануление.

3. ГОСТ 12.1.044-89 ССБТ Пожаровзрывобезопасность веществ и материалов. Номенклатура показателей и методы их определения.

4. ГОСТ 12.1.004-91 Пожарная безопасность. Общие требования.

5. ГОСТ 12.1.010-76 Взрывобезопасность. Общие требования.

6. ГОСТ 12.1.018-86 Пожарная безопасность. Электростатическая искробезопасность. Общие требования и хранение.

7. ГОСТ 12.4.124-83 ССБТ Средства защиты от статического электричества. Общие технические требования.

8. ГОСТ 1510-84 Нефть и нефтепродукты. Маркировка, упаковка, транспортирование

9. ГОСТ 12.4.011-89 Средства защиты работающих. Общие требования и классификация.

10. СНиП 2.11.03-93 Склады нефти и нефтепродуктов. Противопожарные нормы.

11. Правила устройства электроустановок (ПУЭ - 6-е изд.1998).

12. Правила эксплуатации электроустановок потребителей (ПЭЭП 5-е изд. 1997).

13. РД 34.21.122-87 Инструкция по устройству молниезащиты зданий и сооружений.

14. РД 153-39.4-056-00 Правила технической эксплуатации магистральных нефтепроводов.

15. РД 153-39ТН-009-96 Положение о системе технического обслуживания и ремонта электроустановок магистральных нефтепроводов.

16. РД 153-39.4-078-01 Правила технической эксплуатации резервуаров магистральных нефтепроводов и нефтебаз.

17. ГОСТ 12.1.019-79 ССБТ Электробезопасность. Общие требования и номенклатура видов защиты.

18. ГОСТ Р 50571.2-94 Электроустановки во взрывоопасных зонах.

19. ГОСТ 12.1.011-75 Средства защиты работающих.

20. ПБ 03-38-00 Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов.

21. ГОСТ 10434-82 Соединения контактные электрические. Классификация. Общие технические требования.

22. ВППБ 01-05-99 Правила пожарной безопасности при эксплуатации магистральных нефтепроводов ОАО «АК «Транснефть».

23. ГОСТ 12.2.044-80 ССБТ. Машины и оборудование для транспорта нефти. Требования безопасности.

24. РД 39-22-113-78 Временные правила защиты от проявления статического электричества на производственных установках и сооружениях нефтяной и газовой промышленности.

25. Межотраслевые правила по охране труда при эксплуатации нефтебаз, складов ГСМ, стационарных и передвижных автозаправочных станций.( 2002г).

26. Правила технической эксплуатации нефтебаз. М Недра 1986г -168с.

27. ГОСТ Р 51330.9-99 Электрооборудование взрывоопасное. Часть 10. Классификация взрывоопасных зон.

28. РД 153-39ТН 013-96 Инструкция по обеспечению пожаро-взрывобезопасности эксплуатации и ремонта нефтяных резервуаров резервуарных парков магистральных нефтепроводов.

ПРИЛОЖЕНИЕ 1

ПАСПОРТ

комплексной системы защиты резервуара

______________________________________

(тип резервуара и №)

РНУ __________________________________________________________________________

НПС__________________________________________________________________________

Год ввода в эксплуатацию _______________________________________________________

(Дата и номер приказа)

Схема комплексной системы защиты

Вид работы	Дата	Результат проверки	Ф.И.О. лица проводившего проверку	Подпись	Примечание

ПРИЛОЖЕНИЕ 2

Крутящие моменты для болтовых соединений

Диаметр резьбы, мм	Крутящий момент, Н·м,
Диаметр резьбы, мм	с шлицевой головкой (винты)	с шестигранной головкой
М3	0,5 ± 0,1	-
М3, 5	0,8 ± 0,2
М4	1,2 ± 0,2
М5	2,0 ± 0,4	7,5 ± 1,0
М6	2,5 ± 0,5	10,5 ± 1,0
М8	-	22,0 ± 1,5
М10		30,0 ± 1,5
М12		40,0 ± 2,0
М16		60,0 ± 3,0
М20		90,0 ± 4,0
М24		130,0 ± 5,0
М30		200,0 ± 7,0
М36		240,0 ± 10,0
Примечание. Для болтовых соединений проводников из меди и твердого алюминиевого сплава рекомендуется применять крутящие моменты, значение которых в 1,5 - 1,7 раза превышают установленные в таблице.

ПРИЛОЖЕНИЕ 3

Таблица 1

Наименьшие размеры стальных токоотводов и заземлителей

Форма сечения токоотводов и заземлителей	Расположение:
Форма сечения токоотводов и заземлителей	снаружи, на воздухе	в земле
Круглые стержни диаметром, мм	10	16
Полосовая сталь:
- сечением, мм²	100	160
- толщина, мм	4	4
Угловая сталь:
- сечением, мм²	-	160
- толщина, мм	-	4
Трубы с толщиной стенки, мм	2,5	-

Таблица 2

Тип и размеры заземлителей для отдельно стоящих молниеотводов

Тип заземлителя	Размеры
1	2
Железобетонный подножник		a ³ 1,8
		b ³ 0,4
		l ³ 2,2
Железобетонная свая		d = 0,25 - 0,4
Железобетонная свая		l ³ 5
Стальной двухстержневой:		t ³ 0,5
полоса размером 40 ´ 4 мм		l = 3 - 5
стержни диаметром d = 10…20 мм		c = 3 - 5
Стальной трехстержневой:		t ³ 0,5
полоса размером 40 ´ 4		l = 3-5
стержни диаметром d = 10…20 мм		c = 5-6

ПРИЛОЖЕНИЕ 4

АКТ

осмотра молниеприемников и заземляющих устройств со вскрытием грунта

РНУ_____________________________

НПС_____________________________

Дата осмотра______________________

Мною, инженером энергетиком ____________________________________________________, в присутствии ______________________________________________________________________ произведен осмотр молниеприемников и заземляющих устройств резервуарного парка со вскрытием грунта на соответствие нормам и правилам.

Во время осмотра проверены: _____________________________________________________ ______________________________________________________________________________________________________________________________________________________________________

Перед засыпкой заземляющего устройства грунтом проведены работы: ______________________________________________________________________________________________________________________________________________________________________

Заключение: ___________________________________________________________________ ______________________________________________________________________________________________________________________________________________________________________

Подписи лиц проводивших осмотр:
