Костюм подсобного рабочего АЗС для защиты от общих производственных загрязнений и механических воздействий
Срок сдачи __.__.__ г. № Заказа – __ от __.__.__ г. [L1] Заказчик: ЗАО «Газпромнефть-Кузбасс»
«Костюм подсобного рабочего АЗС для защиты от общих производственных загрязнений и механических воздействий».

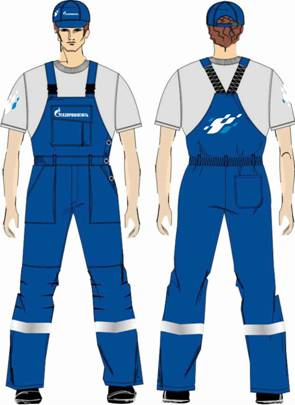

Товарный код продукции: ГН ОПЗл (АЗС) Рисунок 1. Куртка и полукомбинезон от костюма типа ГН ОПЗл (АЗС) ТУ 8572-103-42045241-2008
Настоящие технические условия распространяются на костюмы мужские летние для защиты от общих производственных загрязнений и механических воздействий, предназначенные в качестве спецодежды для инженерно-технических работников при выполнении работ объектах группы компаний «Газпром нефть»: - ГН ОПЗл (АЗС) – для руководителей и специалистов при работе в обычных условиях.
Технические требования Костюм должен соответствовать требованиям настоящих технических условий, образцу-эталону, утвержденному по ГОСТ 15.004-88, практическому руководству «Промышленная технология поузловой обработки специальной одежды» (М., 1983).
Исполнитель: ________________ Заказчик: __________________ Костюм состоит из куртки и полукомбинезона (рис. 1). Цветовое решение – комбинирование в деталях изделия основных цветов и использование дополнительных, выполняющих отделочную, эстетическую и сигнальную функции. Основной цвет васильковый.[L3]
Внешний вид Внешний вид костюма должен соответствовать рисунку (рис. 1) костюм состоит из куртки с капюшоном и полукомбинезона. Костюм ГН ОПЗл (АЗС) василькового цвета со световозвращающими полосами. Куртка прямого силуэта, с центральной застежкой на тесьму «молния», закрытой планкой с текстильной застежкой, капюшоном, воротником-стойкой, втачными рукавами, вентиляционными отверстиями в виде двенадцати люверсов с защитной сеткой в области проймы (только для костюма типа ГН ОПЗл (АЗС): в вершинах боковых швов полочек и спинки – по два вентиляционных отверстия, в вершинах нижних швов передней и локтевой частей рукавов – по одному вентиляционному отверстию.Ширина куртки по линиям талии и низа регулируется с помощью шнура ификсаторов. Полочка из трех частей: кокетки, верхней и нижней. На верхней части – накладной карман с клапаном (на правой полочке – трехсекционный). На нижней части – прорезной карман с клапаном, карман с наклонным входом. Клапаны фиксируются текстильной застежкой. Клапаны верхних и нижних карманов с кантом. На левой полочке – внутренний карман с текстильной застежкой. Карман крепится к припуску шва притачивания кокетки. Спинка из трех частей: кокетки, верхней и нижней. В шве притачивания кокетки вентиляционные отверстия, закрытые с изнаночной стороны защитной сеткой (только для костюма типа ГН ОПЗл (АЗС). Рукав из трех частей: верхней, передней и локтевой. На локтевой части – усилительная накладка в области локтя. Локтевая часть и накладка с вытачками. Низ рукава с усилительной накладкой и манжетой. Манжета со вставкой и хлястиком с текстильной застежкой. Вставка манжеты с эластичной лентой. Воротник-стойка с текстильной застежкой на правом конце воротника, по шву втачивания воротника тесьма «молния» для пристегивания капюшона, закрытая CЖyЦCП__C_планкой. Капюшон из четырех частей: средней, двух боковых и козырька. Длина лицевого выреза регулируется с помощью шнура и фиксаторов. Капюшон пристегивается к куртке с помощью тесьмы «молния». Полукомбинезон с застежкой на тесьму «молния» в среднем шве передних половинок брюк, застежкой на пуговицах в левом боковом шве, притачными лифом, поясом по линии талии, бретелями. Бретели с участком из эластичной ленты и застежкой-карабином. Передняя половинка полукомбинезона из двух частей: верхней и нижней. На верхней части – боковой накладной объемный карман с наклонным входом, усилительная накладка в области колена. Верхняя часть и накладка с вытачками по боковому и шаговому швам.
Исполнитель: ________________ Заказчик: __________________
Лиф с держателями для застежки-карабина, двумя (большим и малым) накладными карманами с клапаном. Малый карман расположен на большом кармане. Клапан фиксируется текстильной застежкой. Задняя половинка полукомбинезона из двух частей: верхней и нижней. На верхней части правой половинки – накладной карман. Пояс со шлевками: две по линии талии передних половинок, три - задних половинок. На участке задних половинок пояс стянут эластичной лентой. Расположение световозвращающих полос: по полочкам куртки вдоль линии борта, на спинке куртки – ниже шва притачивания кокетки, на рукавах – по нижнему краю верхней части рукава, по низу передних и задних половинок полукомбинезона. При изготовлении костюма используют следующие цвета текстильных пантонов: - васильковый – Pantonе 19-4056 ТР и 19-4053 ТР[L4]
Ткани и материалы: Используемое сырье, материалы и фурнитура должны иметь сертификаты соответствия и гигиенические заключения. Общие требования к основным тканям, применяемым для изготовления костюма: Ткань хлопкополиэфирная Antistat (хлопок 75 %, ПЭ 25 %, антистатическая нить), отделка МВО, поверхностная плотность 250 г/м2, производство «Carrington» Световозвращающий материал Scotchlite® арт.8910 шириной 50 мм производство «3М» Молния пластмассовая «Трактор» тип- разъемная, двухзамковая производство «YKK» Примечания: 1 Материалы должны быть устойчивы к воздействиям химических реагентов и повышенных температур. 2 По требованию Заказчика допускается применение других материалов, не ухудшающих качество и внешний вид изделия. 3 Цветовая гамма в соответствии с утвержденным фирменным стилем. 4 Длина застежки-молнии зависит от размера-роста изделия.
Требования к изделию Защитные требования - Разрывная нагрузка швов должна быть не менее 250 Н. - Наличие усилительных накладок на локтевой части и по низу - рукавов куртки, на передних половинках полукомбинезона на уровне колена. - В местах расположения отверстий для воздухообмена необходимо наличие защитной сетки. - Вентиляционные отверстия по нижнему краю кокетки должны иметь
Исполнитель: ________________ Заказчик: __________________
напуск для свободы воздухообмена не менее 5 мм и быть длиной не менее 60 мм в готовом виде.
- Световозвращающие полосы должны быть шириной 50 мм. - Эстетические требования - Цвет применяемых ниток должен быть в тон цвета обрабатываемых деталей изделия. - Шнур, пластмассовая фурнитура и тесьма застежки «молния» должны быть черного цвета. - Устойчивость окраски тканей – в соответствии с требованиями ГОСТ 12930-67.
Фирменная символика Рисунок 2. Логотип компании тип 1 размером 300 х 130 мм расположен на верхней части спинки посередине ширины на расстоянии 20-25 мм (в готовом виде) от отделочной детали серебристого цвета, на кармане полукомбинезона посередине ширины размером 110 х 35 мм и на лицевой стороне бейсболки посередине ширины размером 110 х 35. Метод нанесения логотипа - вышивка. Форма и цветовое решение логотипа представлено: - Белый цвет WHITE
Рисунок 3. Логотип компании тип 2 размером 80 х 60 мм в виде вышивки расположен на верхнем кармане левой полочки посередине ширины. Метод нанесения логотипа - вышивка. Форма и цветовое решение логотипа представлено: - Белый цвет WHITE
Исполнитель: ________________ Заказчик: __________________
Рисунок 4. Пиктограмму принадлежности к блоку (отраслевой шеврон), располагают на левом рукаве посередине на расстоянии 2 см от световозвращающей ленты размером 120 х 60, на задней части полукомбинезона на расстоянии 5 см от пояса размером 200 х 100 и на правой стороне бейсболки посередине ширины размером 70 х 35. Метод нанесения логотипа - вышивка. Форма и цветовое решение логотипа представлено: - Голубой цвет 2995С - Белый цвет WHITE
Настоящее техническое задание вступает в силу с момента подписания обеими из сторон.
Техническое задание утверждено:
Исполнитель: ________________ Заказчик: __________________
[L1]Исключить данное ТЗ. Техническое задание пересекается с ТУ003_М003-10.doc. [L2]Майка/футболка не соответствует требованиям КФС [L3]Синий цвет Pantonе 19-4056 ТРХ Turkish Sea и 19-4053 ТРХ Turkish Sea
[L4] Синий цвет Pantonе 19-4056 ТРХ Turkish Sea и 19-4053 ТРХ Turkish Sea
///////////////////////////////////
|
|
|
