Сиденья автобуса ЗИС-155







 Расположение сидений показано на фиг. 150. Все пассажирские сиденья мягкие. Подушки пружинные, спинки из прорезиненного волоса подбиты ватником (фиг. 151), сверху обиты текстовинитом.


Сиденье водителя (фиг. 152) расположено с левой стороны в кабине водителя. Подушка сиденья пружинная, спинка волосяная.

Положение сиденья водителя можно регулировать по высоте винтом 1 ив продольном (направлении — рукояткой 2. Кроме того, можно изменять угол наклона спинки рукояткой 3 и угол наклона подушки — рычагом 4.

Каркас, спинку и подушку сиденья можно устанавливать при регулировании в трех положениях для каждого из указанных направлений.

Сиденье кондуктора находится справа перед задней дверью. Укреплено сиденье на специальной подставке, которая поднята над уровнем пола на 140 мм. Подушка сиденья пружинная, может откидываться к борту, что позволяет кондуктору работать стоя или полусидя. Спинка с мягкой войлочной прокладкой закреплена на трубчатом каркасе сиденья, который крепится к борту.

Сиденья двухместные расположены по правому и левому бортам одно за другим. Сиденья состоят из каркаса, подушки и спинки. Каркас сидений стальной трубчатый, имеет вверху поручень по всей длине спинки, образованный конструкцией каркаса и представляющий с ним одно целое. Спинки сзади облицованы штампованными панелями, соединенными с каркасом сиденья. Трубчатый каркас поперечных сидений крепится к полу болтами. Продольное двухместное сиденье лежит на нише заднего правого колеса и крепится к ней болтами через кронштейн.

Сиденья пятиместные расположены поперек кузова в передней и задней части. Сиденье состоит из каркаса, который крепится к полу болтами, двух пружинных подушек (двух- и трехместных) и спинки, которая крепится нижней частью к каркасу сиденья. Верхняя часть спинки переднего сиденья крепится при помощи кронштейнов к перегородке кабины водителя, а спинки заднего сиденья — при помощи кронштейнов — к горизонтальной панели заднего окна.



к агрегатам двигателя. Крепление панели к перегородке осуществляется болтами со специальными гайками.







Фиг. 150. Расположение сидений в кузове автобуса

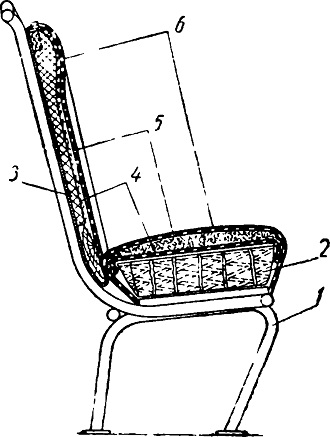

Фиг. 151. Пассажирское сиденье:
1 — каркас сиденья; 2 — каркас подушки; 3 — прорезиненный конский волос; 4 — подкладка (вателин); 5 — зама-трасовка (миткаль); 6 —наружная обивка:













Фиг. 152. Сиденье водителя:
1 — винт регулирования по высоте; 2—рукоятка регулирования продольного положения сиденья; 3 — рукоятка регулирования угла наклона спинки: 4- рычаг регулирования угла наклона подушки.
