Внутреннее освещение автобуса ЗИС-155

Внутреннее освещение автобуса ЗИС-155

В систему внутреннего освещения автобуса сходят плафоны пассажирского отделения кузова, плафоны кабины водителя, плафон двигателя, плафоны подножек, подсвет приборов, переносная лампа.

Плафоны пассажирского отделения кузова (фиг. 126). 10 плафонов пассажирского отделения кузова с лампами по 21 св. расположены на потолке в два ряда над пассажирскими сиденьями.

Свет потолочных плафонов включается тремя включателями на щитке водителя с надписью «плафоны». Первые два включателя включают по четыре плафона (по два плафона с каждой стороны) и третий включатель — два плафона (по одному плафону с каждой стороны).

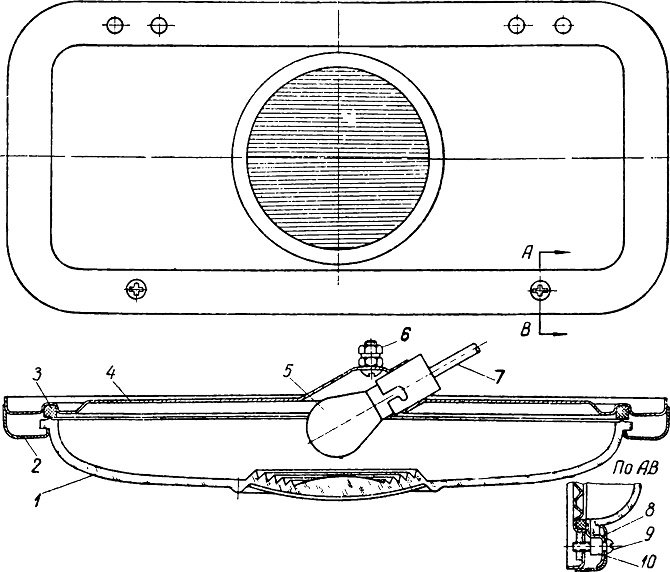

Фиг. 126. Потолочный плафон пассажирского отделения кузова:
1 — стекло плафона; 2 — ободок стекла; 3— прокладка; 4 —корпус плафона;
5 — лампа; 6 — контакт „масса"; 7 — провод плафона; 8 — скоба ободка плафона; 9 — винт крепления ободка к корпусу; 10 ~ гайка крепления скобы плафона.

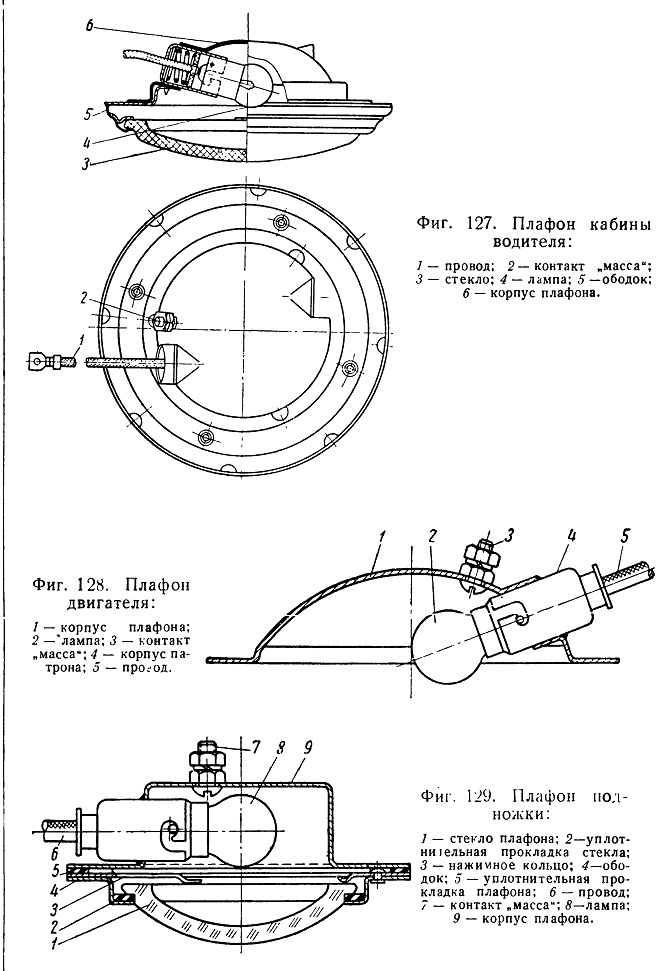

Плафоны кабины водителя (фиг. 127)—два с лампами по 6 св. расположены на потолке. Свет плафонов включается включателем на щитке водителя с надписью «Кабина».

Плафон двигателя (фиг. 128) с лампой 6 св. расположен под капотом двигателя на переднем щите. Свет плафона включается специальным включателем на щитке водителя (см. фиг. 2). Рукоятка включателя во включенном положении освещается лампой в одну свечу, вмонтированной в торце рукоятки.

Плафоны подножек передней и задней дверей с лампами по 6 св. (фиг. 129). Свет плафонов включается при открывании дверей автоматически дверными включателями, расположенными над передней и задней дверьми.

Подсвет приборов. Освещение воздушного манометра и спидометра, расположенных на щитке водителя, и электрических часов над лобовыми стеклами осуществляется лампами по 1,5 св.. свет которых включается включателем на щитке водителя с надписью «Щиток».

Освещение указателя уровня топлива в люке у горловины топливного бака осуществляется лампой 6 св. Свет лампы включается кнопкой, расположенной у прибора. Одновременно с включением лампы подсвета осуществляется и включение в цепь самого прибора, указывающего уровень топлива.

Переносная лампа, включаемая в штепсельную розетку на панели реле — под щитком водителя, освещает любое место автобуса внутри и снаружи.
