Аккумуляторная батарея З-СТП-100 автобуса ЗИС-155




На автобус устанавливаются четыре шестивольтовые аккумуляторные батареи типа З-СТП-100, которые соединены в две параллельные цепи. Батареи каждой цепи включены последовательно-параллельно.

Суммарное напряжение двух последовательно соединенных аккумуляторных батарей составляет 12 в, а емкость параллельно соединенных двух пар аккумуляторных батарей равняется 200 а-ч. Схема соединения аккумуляторных батарей изображена в инструкционной таблице, помещенной на внутренней стороне крышки люка аккумуляторных батарей.

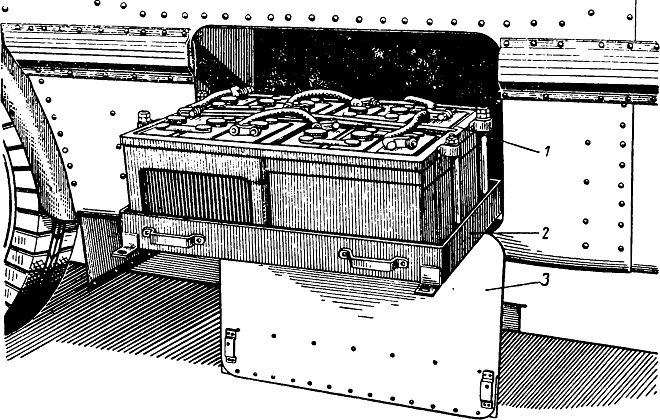

Фиг. 116. Установка аккумуляторной батареи:
1 — аккумуляторная батарея; 2 — гнездо аккумуляторной батареи; 3— крышка люка аккумуляторной батареи.











Приведенные емкости гарантируются для новых батарей после четырех циклов заряд-разряда при плотности электролита 1,285 + 0,005 и средней температуре его во время разряда 30° С. Устанавливается батарея на специальном выдвижном гнезде в люке с левой стороны автобуса (фиг. 116).

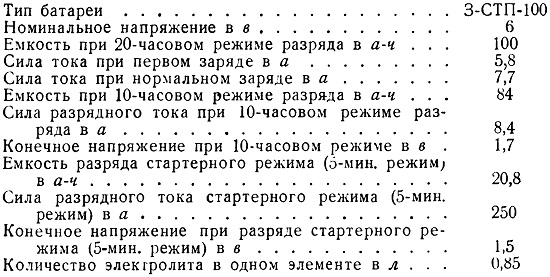

Электрическая характеристика аккумуляторной батареи
