ЭЛЕКТРООБОРУДОВАНИЕ И ПРИБОРЫ
Принципиальная схема электрооборудования автобуса ЗИС-155
В систему электрооборудования автобуса входят источники тока (генератор
и аккумуляторная батарея), приборы зажигания и пуска, освещение и
отопление кузова, сигнализация, предохранителе, контрольно-измерительные
приборы, проводка, соединители проводов и колодки клемм.
Номинальное напряжение в системе электрооборудования — 12 в.
Для упрощения схемы и значительного облегчения работ во время ремонтов
соединения всех приборов и элементов выполнены по однопроводной системе
вторым проводом («массой») служат металлические части кузова автобуса, с
которыми соединены положительные клеммы источников тока.
Провода системы электрооборудования автобуса поверх резиновой изоляции
имеют разноцветную хлопчатобумажную оплетку, что также способствует
упрощению монтажных работ при ремонтах.
Принципиальная схема электрооборудования показана на фиг. 111.

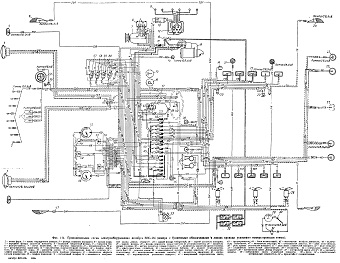

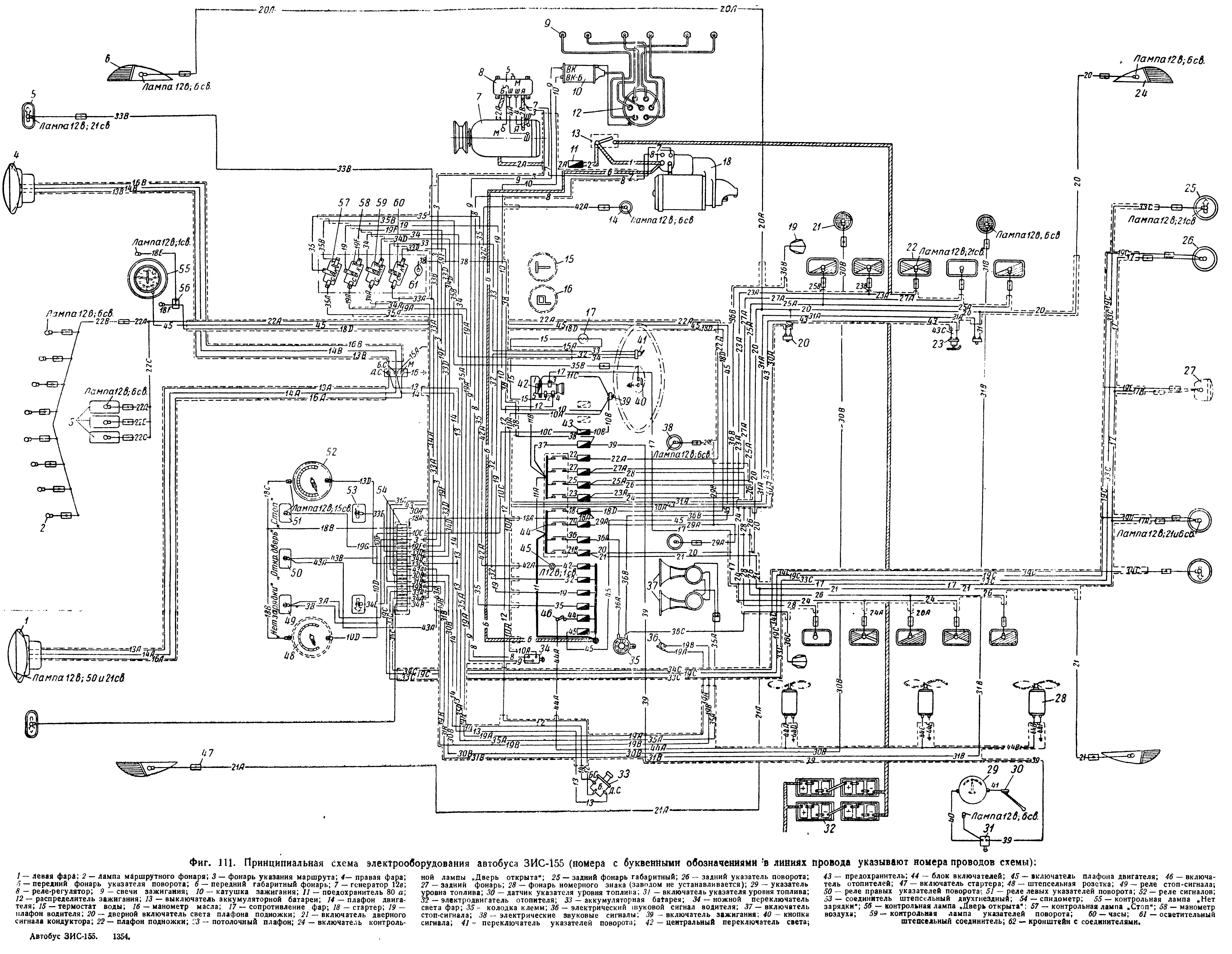

Фиг. 111. Принципиальная схема электрооборудования автобуса ЗИС-155 (номера с буквенными обозначениями в линиях провода указывают номера проводов схемы):
