Система отопления кузова автобуса ЗИС-155



Отопление кузова осуществляется отопителями, в которые поступает горячая вода из системы охлаждения двигателя.

В кузове автобуса установлены три отопителя радиаторного типа (фиг. 53), соединенные последовательно между собой и включенные параллельно основному радиатору системы охлаждения двигателя.

Отопители установлены под пассажирскими сиденьями с левой стороны кузова, как показано на фиг. 54.

Циркуляция теплого воздуха производится четырехлопастными вентиляторами, работающими от электродвигателей, установленных на каждом отопителе.

Электродвигатели вентиляторов отопителей включены в низковольтную сеть автобуса и управляются с приборного щитка водителя.

Вода в систему отопления отводится клапаном отопления 48 (фиг. 48), укрепленным на верхнем бачке радиатора и являющимся одновременно входным патрубком радиатора. Пройдя отопители, вода через кран отопления, установленный на впускной линии водяного насоса, возвращается в систему охлаждения двигателя.

Клапан (фиг. 55) позволяет регулировать количество поступающей в систему отопления воды открытием дроссельной заслонки 2 вне зависимости от режима работы двигателя.

Это количественное регулирование осуществляется пружиной 3, которая дает возможность с большим или меньшим усилием нагружать дроссельную заслонку, изменяя величину ее открытия.

Изменение усилия, с которым пружина действует на заслонку, производится поворотом регулировочной гайки 1 с делениями 0, 2,

4, 6, 8, 10. Гайка фиксируется в определенном положении установочным болтом 4.

Наибольшее количество воды, подаваемое в систему отопления, соответствует положению цифры 10 против установочного болта.

В выходном отверстии клапана, через которое вода поступает в систему отопления, установлен кран 5, предназначенный для выключения отопления.

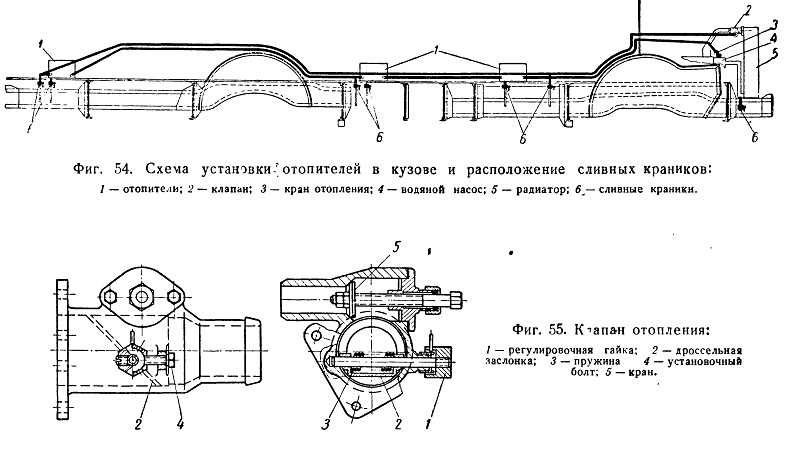

Фиг. 54. Схема установки отопителей в кузове и расположение сливных краников:
1 — отопители; 2 — клапан; 3 — кран отопления; 4 — водяной насос; 5 — радиатор; 6л— сливные краники.
Фиг. 55. Клапан отопления:
1 — регулировочная гайка; 2 — дроссельная заслонка; 3 — пружина 4 — установочный болт; 5 — кран.
