Воздухоочиститель ВМ-9 карбюратора МКЗ-К-81 автобуса ЗИС-155

Воздухоочиститель ВМ-9 карбюратора МКЗ-К-81 автобуса ЗИС-155

Для фильтрации входящего воздуха на корпусе воздушной горловины карбюратора установлен воздухоочиститель ВМ-9 мокрого типа с двумя рядами очистки: инерционной — в масляную ванну и контактной — при проходе через фильтрующий элемент.

Фильтрующий элемент представляет собой цилиндр, свернутый из четырех рядов двойной специальной фильтрующей сетки, типа МКЗ. Конструкция воздухоочистителя представлена на фиг. 36.

Крышка 8 воздухоочистителя с приваренным к ней направляющим кольцом крепится на стержне гайкой 5. Стержень воздухоочистителя траверсой закреплен на трубе, на конце которой приварена горловина. Этой горловиной воздухоочиститель устанавливается на воздушную горловину карбюратора и стягивается винтом 2.

Для герметичности соединения устанавливается фетровое уплотнительное кольцо 4.

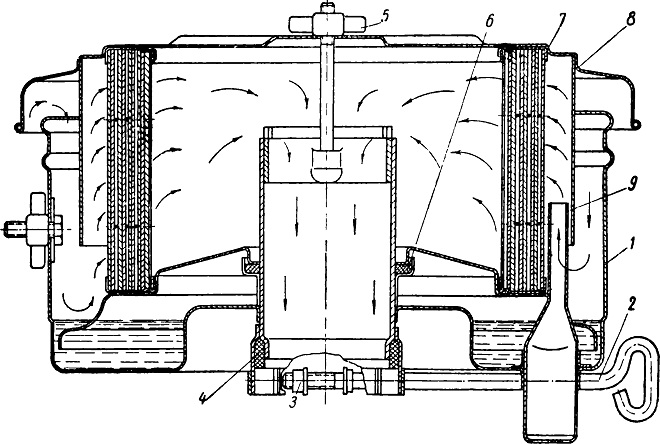

Фиг. 36. Воздухоочиститель:
1 — корпус; 2 — винт крепления горловины; 3 — гайка;4 — уплотнительное кольцо горловины; 5 — гайка; 6 — прокладка; 7 — фильтрующий элемент; 8 — крышка:
9 — патрубок вентиляции картера.

В дне корпуса вварен патрубок 9, верхний конец которого расплющен и служит для соединения с трубой вентиляции нижнего картера двигателя.

При работе двигателя загрязненный пылью воздух засасывается через кольцевую щель, опускается вниз и, меняя над поверхностью масла направление движения на 180°, оставляет в масляной ванне наиболее крупные механические частицы. Поднимаясь вверх, воздух увлекает за собой брызги масла и смачивает ими фильтрующий элемент. При прохождении воздуха через фильтрующий элемент остатки механических примесей прилипают к смоченной маслом сетке, а очищенный воздух проходит по центральной трубе в карбюратор.
