НАРУЖНОЕ ОСВЕЩЕНИЕ

К наружному освещению автобуса относятся:





Фары автобуса ЗИС-154



На автобусе имеются две фары с двухнитевыми лампами — 12 в 50 X 21 свеча, дающие дальний свет (50 свечей) или ближний свет (21 свечи). Кроме этого, предусмотрено включение в цепь нити ближнего света фар дополнительного сопротивления для получения специального стояночного света.

В лампе-фаре источник света (нить накала), зеркальный отражатель и рассеиватель объединены в одну герметически закрытую конструкцию, не проницаемую для влаги и пыли. Такая конструкция обеспечивает точную фокусировку нитей накала, высокий и неизменный коэффициент отражения и длительный срок службы лампы.





Для замены лампы в случае ее перегорания необходимо:

1) отвернуть зажимной винт и снять ободок фары;

2) освободить немного три винта, держащих крепежное кольцо (не трогая установочных винтов);

3) снять крепежное кольцо и вынуть оптический элемент;

4) снять штепсельное соединение с фары;

5) вынуть стекло и заменить лампу.

Для включения света фар на водительском щитке имеется ползунковый переключатель на три положения (фиг. 109). При установке ручки переключателя в первом положении (шток нажат доотказа) — все выключено. Второе положение переключателя соответствует включению фар через дополнительное сопротивление. При третьем (крайнем) положении (шток вытянут на себя доотказа) — ток на фары подается через



специальный ножной переключатель, расположенный в кабине водителя, которым и осуществляется переключение с дальнего на ближний свет и обратно.

При смене ламп фар следует проверить их регулирование и в случае необходимости отрегулировать фары. Регулирование производить только по дальнему свету следующим образом:

1. Автобус установить на горизонтальной площадке перпендикулярно стене или специальному экрану на расстоянии
10 м.

2. Нанести на экран горизонатальную линию А—А (фиг. 111) на расстоянии от пола на 100 мм меньше, чем высота центра фары.

3. Нанести на экран вертикальную линию и в обе стороны от нее нанести две вертикальные линии Б1—Б1 и Б2—Б2 на одинаковом расстоянии, равном половине расстояния между центрами фар.

4. Включить дальний свет фар и при закрытой правой фаре отрегулировать свет левой фары так, чтобы центр светового пучка совпадал с точкой пересечения горизонтальной линии А—А и вертикальной линии Б1—Б1

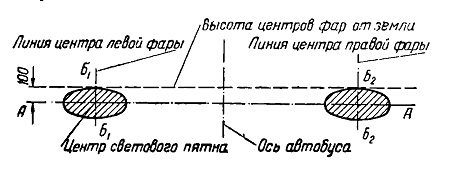

Фиг. 111. Регулирование дальнего света фар.





5. При закрытой левой фаре добиться совпадения центра светового пучка правой фары с точкой пересечения горизонтальной линии А—А и правой вертикальной линий Б2—Б2.

6. После закрепления фар снова проверить правильность их установки.

Изменение наклона светового пучка фар в вертикальной плоскости производится вращением верхнего регулировочного винта, поворот фар в горизонтальной плоскости достигается вращением бокового регулировчного винта фар.

Габаритные фонари
. На автобусе имеется четыре габаритных фонаря — два передних и два задних с лампами 12 в, 6 свечей. Включение света габаритных фонарей производится тем же переключателем на щитке водителя (фиг. 109), что и включение фар.

Маршрутный фонарь расположен над лобовым окном со стороны водителя и содержит восемь ламп 12 в, 6 свечей.

Для включения маршрутного фонаря служит включатель на щитке водителя (с надписью «маршрут»).

Задние фонари. На автобусе имеется два красных задних фонаря с двухнитевыми лампами 12 в, 21+6 свечей. Нить 21 свеча включается при торможении (см. ниже — «стоп-сигнал»). Нить 6 свечей служит в качестве лампы заднего света и включается тем же переключателем на щитке водителя, которым производится включение фар и габаритных фонарей, и освещен постоянно.

Фонари, освещающие тротуар перед подножками двух дверей с лампами 12 в, 6 свечей, включаются теми же дверными включателями, что и плафоны подножки 1 (см. внутреннее освещение).
