Обслуживание в эксплуатации передней оси автобуса ЗИС-154

Обслуживание в эксплуатации передней оси автобуса ЗИС-154

1. Ежедневно производить смазку шкворней. Во всех случаях, когда смазка к шкворню не проходит, необходимо выяснить причину и устранить неисправность.

2. Замену смазки в ступицах следует производить через каждые 8000 км пробега в соответствии с указаниями карты смазки (приложение 1).

Одновременно со сменой смазки нужно выполнить следующее:

а) осмотреть состояние колесных подшипников и произвести их регулирование;

б) проверить состояние войлочных сальников ступицы и в случае необходимости заменить их.

Через каждые 8000 км пробега проверять:

а) состояние шкворней и втулок в поворотных кулаках. При значительном износе шкворней или бронзовых втулок детали нужно заменить новыми;

б) состояние роликовых упорных подшипников поворотных кулаков. При заедании подшипников или износе они подлежат замене;

в) осевой зазор между балкой и кулаком, который должен быть не более 0,3 мм. Зазор устанавливается подкладыванием регулировочных шайб на верхний торец балки. Регулировочные шайбы должны быть ровными, без заусенцев и вмятин.

При сборке и регулировании переднего моста нужно выполнять следующее:

а) сборку производить в условиях, исключающих попадание грязи и пыли;

б) детали перед сборкой нужно тщательно промыть, осмотреть, забоины и заусенцы на обработанных поверхностях следует устранить. Трущиеся поверхности шкворней смазать автолом.

3. Перед постановкой на место сальник ступицы пропитать автолом (любой марки).

4. Новые роликоподшипники должны храниться в упаковке подшипникового завода и распаковываться непосредственно перед постановкой на место. В случае распакованных подшипников, а также в случае поврежденной упаковки, они должны быть промыты, просушены и затем смазаны солидолом.

Промывать подшипники разрешается только в чистом бензине или керосине. При использовании старых, но пригодных к последующей работе подшипников следует производить указанные подготовительные операции.

5. Рычаги поворотных кулаков должны быть установлены на место легкими ударами. Гайки затянуть ключом с длиною рычага 600 мм.

6. Регулировать угол схода колес (фиг. 78) изменением длины рулевой поперечной тяги (см. стр. 123).

7. Угол поворота передних колес устанавливается с помощью упорных болтов на левом поворотном кулаке (фиг. 79): угол поворота левого колеса влево 38° ± 30' и угол поворота правого колеса вправо 37°+ 30'

Регулирование роликоподшипников колес производить в следующем порядке:

1. Затянуть гайку шайбы цапфы поворотного кулака. При этом нужно обязательно поворачивать ступицу в обоих направлениях, чтобы ролики правильно установились по коническим поверхностям колец.

2. Надеть замочное кольцо. Отпустить гайку-шайбу до свободного вращения ступицы и совпадения штифта на гайке-шайбе с одним из отверстий в замочном кольце. После этого затянуть туго контргайку и отогнуть замочную шайбу.
3. Контроль регулировки производить проверкой осевого зазора индикатором. Осевой зазор должен быть равен
0,1—0,15 мм.

Фиг. 78. Угол схождения колес.

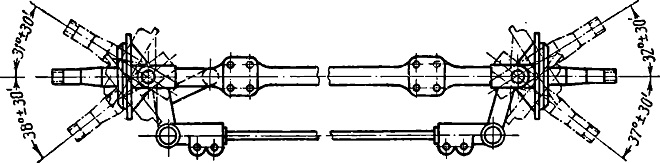

Фиг. 79. Углы поворота передних колес.
