Жалюзи радиатора системы охлаждения двигателя
автобуса ЗИС-154
Жалюзи радиатора предназначены для поддержания
нужного теплового режима в системе охлаждения путем закрытия или
открытия жалюзи.

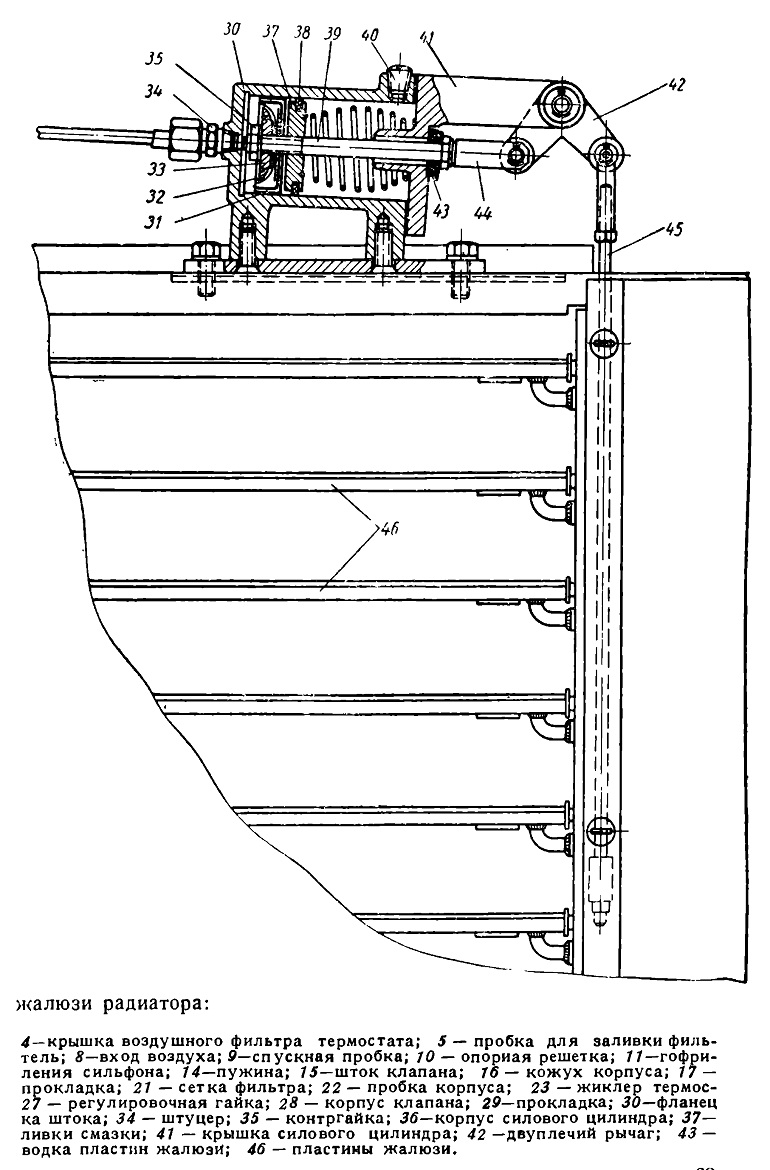

Жалюзи радиатора приводятся в действие пневматическим силовым цилиндром,
работой которого автоматически управляет термостат, установленный в уравнительном бачке
радиатора (фиг. 38). Клапан термостата регулируется на открытие и
закрытие при температуре воды в системе охлаждения в пределах 75—80° С.
При температуре воды ниже 75° С поступающий в термостат воздух прижимает
шаровой клапан 24 к седлу корпуса клапана 28 и проходит полость силового
цилиндра. При этом поршень силового цилиндра под давлением воздуха
перемещается в крайнее левое положение, поворачивает двуплечий рычаг 42
и действием тяги поводка пластин жалюзи 45 закрывает жалюзи.
При температуре воды выше 80° С упорная гайка термостата 12 действует на
шток клапана 15, прижимает шаровой клапан
24 к седлу, после чего прекращается доступ воздуха в полость силового
цилиндра. Под действием двух возвратных пружин (пружины жалюзи радиатора
и бочкообразной пружины силового цилиндра) жалюзи открываются.
Поступающий в термостат воздух предварительно проходит фильтр.
______________________________________________

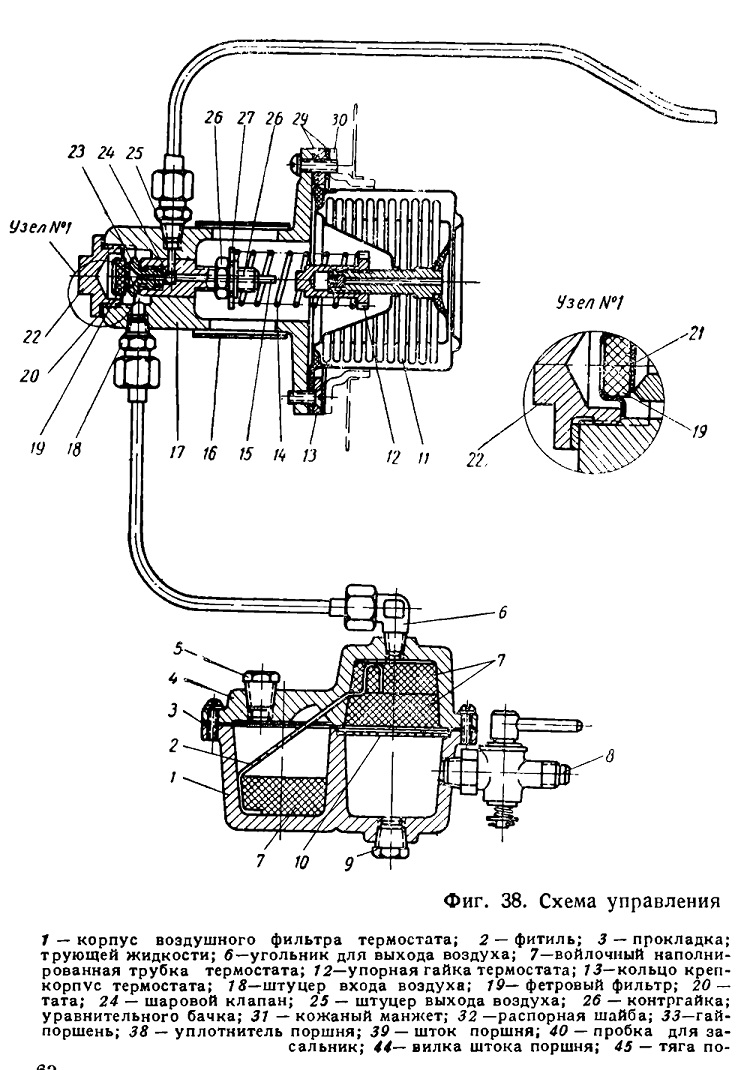

Фиг. 38. Схема управления
