Система питания двигателя ЗИС-122-А автобуса ЗИС-154
Система питания двигателя ЗИС-122-А состоит из следующих агрегатов:
топливного бака, бензинового фильтра, бензинового насоса с фильтром и
отстойником, карбюратора, воздушного фильтра и привода управления
подачей топлива.
Схема топливной системы двигателя ЗИС-122-А изображена на фиг. 29.
Топливный бак на автобусе с бензиновым двигателем остается тем же, что и
с дизелем ЯАЗ-204.
Бензиновый фильтр установлен на картере маховика с правой стороны.
Фильтр (фиг. 30) отличается от применяемого для автомобиля ЗИС-110
только расположением штуцеров входа и выхода.
Бензиновый насос (фиг. 31) диафрагменного типа установлен справа в
передней части двигателя и крепится болтами, ничем не отличается от
насоса двигателя автомобиля ЗИС-110.
Описание устройства и обслуживания карбюратора выдается заводом по
требованию потребителя.
Фиг. 29. Схема топливной системы двигателя
ЗИС-122-А:
1—наливная горловина; 2—топливный бак; 3—фильтр предварительной очистки
топлива; 4—бензиновый насос; 5 — карбюратор; 6 — бензиновый фильтр.

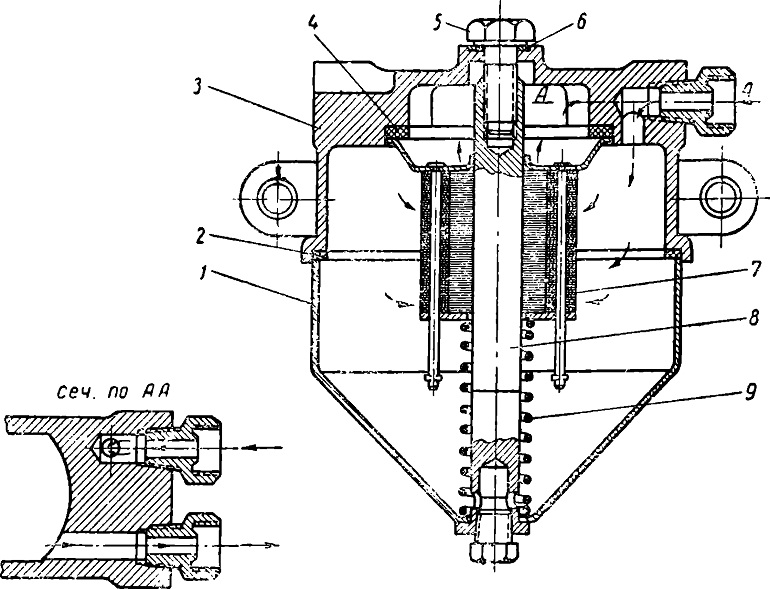

Фиг. 30. Бензиновый фильтр:
1—отстойник; 2 — прокладка; 3—крышка отстойника; 4—прокладка; 5—болт
крепления отстойника; 6 — прокладка; 7 — фильтр; 8 — стержень крепления;
9—пружина.

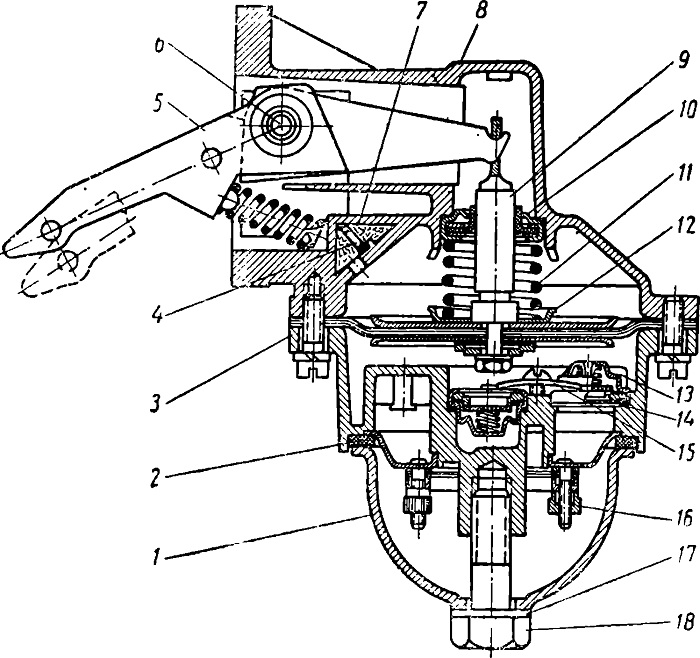

Фиг. 31. Бензиновый насос:
1—крышка отстойника; 2—прокладка, 3 — крышка 4 — пружина фильтра
воздуха; 5—коромысло; б—ось коромысла; 7—набивка фильтра; 8—корпус; 9—
толкатель; 10 — сальник; 11 — пружина диафрагмы; 12 — шайба,
направляющая пружины; 13— клапан;
14 — прокладка под седло клапана; 15— пластина крепления клапанов; 16 —
фильтр; 17 — прокладка болта; 18 — болт.
