Позиция на рис. 111 |
Обозначение |
Тип подшипника |
Место установки |
Коли
чество |
1 |
27709К1У |
Роликовый
конический однорядный Роликовый без внутреннего |
Червяк редуктора
лебедки |
2 |
2*7 |
704702 К2 |
Шарниры карданного
вала ле |
8 |
|
|
кольца |
бедки |
|
3 |
207К5 |
Шариковый
радиальный |
Коленчатый вал
компрессора |
2 |
4 |
60089 |
То же |
Ось дроссельных
заслонок карбюратора |
2 |
5 |
948103 |
Шариковый упорный
без колец |
Центробежный
маслоочиститель |
1 |
6 |
180205К1С9 |
Шариковый
радиальный |
Передний конец
ведущего вала коробки передач |
1 |
8 |
12208КМ |
Роликовый
цилиндрический |
Передний конец
промежуточного вала коробки передач |
1 |

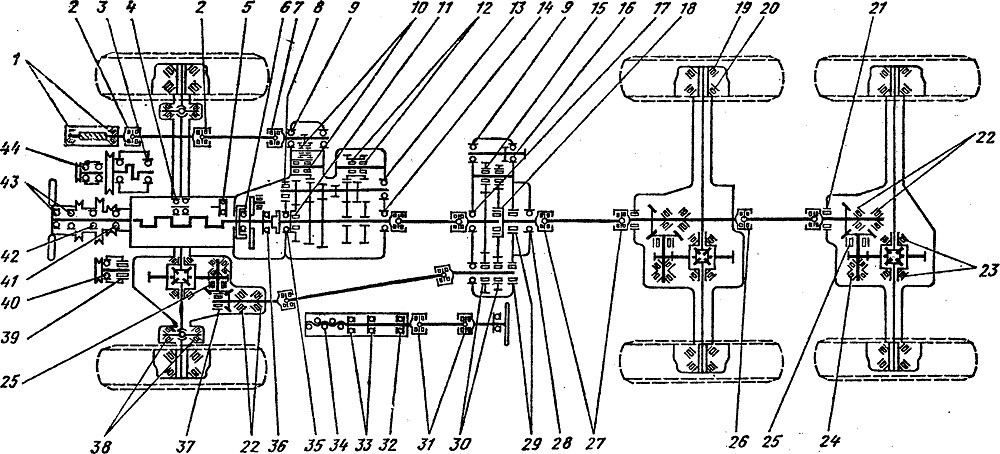

Рис. Ill, Схема расположения подшипников качения
Позиция на рис. 111 |
Обозначение |
Тип подшипника |
Место установки |
Коли
чество |
9 |
307АК |
Шариковый
радиальный |
В&лы коробок отбора
мощности |
3 |
10 |
64805 |
Роликовый
цилиндрический |
Зубчатые колеса в
коробке отбора мощности |
4 |
11 |
264706 |
То же |
Передний конец
ведомого вала коробки передач |
1 |
12 |
64706 |
» |
Блок зубчатых колес
заднего хода в коробке передач Задний конец промежуточного
вала в коробке передач |
2 |
13 |
150308К |
Шариковый
радиальный |
1 |
14 |
50310А |
То же |
Задний конец
вторичного вала в коробке передач |
1 |
15 |
922906 |
Роликовый
цилиндрический без внутреннего кольца |
Шестерня
постоянного зацепления в коробке отбора мощности |
2 |
16 |
50307АК |
Шариковый
радиальный |
Вал
коробіш
отбора
мощности |
1 |
17 |
150409 |
То же |
Передний конец
ведущего вала раздаточной коробки |
1 |
18 |
102307К2МС17 или
102307М |
Роликовый
цилиндрический |
Задний конец
ведущего вала раздаточной коробки |
1 |
19 |
7215А1 |
Роликовый
конический однорядный |
Наружный конец
цапфы моста |
6 |
20 |
7516А |
То же |
Внутренняя часть
цапфы моста |
6 |
21 |
1022 ЮМ |
Ролшфвый
цилиндрический |
Валы конических
шестерен заднего и промежуточного мостов |
2 |
22 |
У807813А |
Роликовый
конический , однорядный |
Конические
шестерни мостов |
6 |
23 |
7214А |
То же |
1
Дифференциалы мостов |
6 |
Позиция на рис. 111 |
Обозначение |
Тип подшипника |
Место установки |
Коли
честв^ |
24 |
297308А КУ |
Роликовый
конический двухрядный Роликовый цилиндрический |
Цилиндрические
шестерни мостов |
3 |
25 |
102314М |
Конические колеса
мостов |
3 |
39 |
804805К1 |
Роликовый без
внутреннего кольца |
Шарниры карданных
валов автомобиля без промежуточного вала |
24 |
27 |
804807 КЗС10 |
То же |
Шарниры карданного
вала промежуточного моста |
8 |
28 |
150309К |
Шариковый
радиальный |
Задний конец
ведомого вала и передний конец вала привода переднего моста в
раздаточной коробке |
2 |
29 |
123 ЮМ |
Роликовый
цилиндрический |
Передний конец
ведомого вала и задний конец вала привода переднего моста в
раздаточной коробке |
2 |
30 |
|
Ролики
3X23,8
колец |
Зубчатые колеса в
раздаточной коробке Шарниры карданного вала рулевого
управления |
228 |
31 |
704902 К6УС10 |
Роликовый без
внутреннего кольца |
8 |
32 |
636906С17 |
Шариковый
радиально-упорный; без сепаратора |
Колонка рулевого
управления |
2 |
33 |
958305 |
Шариковый
упорный |
Рулевой механизм |
2 |
34 |
|
Шарики |
Винт-гайка
рулевого механизма |
31 |
35 |
150212 |
Шариковый
радиальный |
Задний конец
первичного вала в коробке передач |
1 |
36 |
688811С23 |
Шариковый упорный,
в корпусе |
Муфта выключения
сцепления |
1 |
Позиция на рис. 111 |
Обозначение |
Тип подшипника |
Место установки |
Коли
чество |
37 |
20-102605М |
Роликовый
цилиндрический |
Вал конической
шестерни переднего моста |
1 |
38 |
27308А КУ |
Роликовый
конический, однорядный |
Поворотный кулак
переднего моста |
4 |
39 |
154901Е |
Роликовый, без
внутреннего кольца |
Задний конец вала
насоса гидроусилителя |
|
40 |
1180304 К2С23 |
Шариковый
радиальный |
Передний конец вала
насоса гидроусилителя |
1 |
41 |
20803А К |
То же |
Задний конец вала
жидкостного насоса |
1 |
42 |
160703 |
» |
Передний конец вала
жидкостного насоса |
1 |
43 |
180603КС9 |
» |
Ротор генератора
со стороны привода |
1 |
44. |
180502К1С9 |
»
„ |
Ротор генератора
со стороны контактных колец |
1 |
