СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ АВТОМОБИЛЯ



Лебедка автомобиля ЗИЛ-131Н - часть 1



На автомобиле установлена лебедка, предназначенная для самовытаскивания автомобиля при преодолении труднопроходимых участков пути, а также для оказания помощи другим застрявшим в пути автомобилям.

Лебедка (рис. 91) установлена спереди автомобиля, прикреплена болтами к переднему буферу и передней поперечине рамы. Передний буфер крепится болтами к специальным съемным удлинителям лонжеронов. Привод лебедки осуществляется карданным валом от коробки отбора мощности, закрепленной на коробке передач.

Барабан 12 лебедки свободно вращается на валу и жестко соединяется с валом при помощи муфты 3. При переводе вилки 4 включения барабана в крайнее левое положение муфта включения барабана передвигается на валу по двум шпонкам и торцовыми кулачками входит в зацепление с торцовыми кулачками барабана. Вилка

включения барабана установлена на траверсе лебедки. Вилка включения снабжена тормозной колодкой, шарнирно закрепленной в ушках траверсы на оси. При выключении муфты тормозная колодка под действием нажимного болта с пружиной упирается в торец реборды барабана, притормаживает его вращение и предотвращает возможность самораспускания троса при разматывании его вручную.

Тормоз регулируют натяжением или ослаблением пружины упорного болта при помощи гайки с контргайкой, а при необходимости (когда усилие пружины недостаточно) — перемещением этого болта ввертыванием или вывертыванием резьбовой втулки. Давление пружины отрегулировано правильно, если трос разматывается под действием усилия руки без самораспускания.

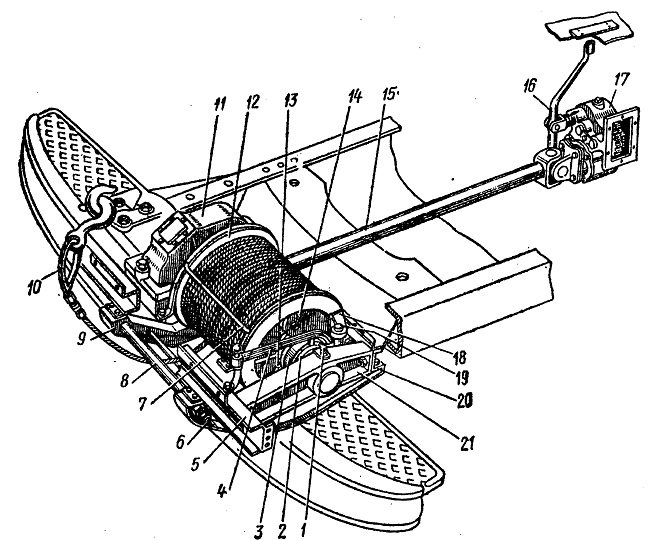

Рис.91. Лебедка:
1 — масленка вала барабана; 2 — упорное кольцо муфты; 3 — скользящая муфта включения барабана; 4 — вилка включения барабана; 5 — передняя поперечина; 6 — масленка направляющего ролика; 7 предохранительная скоба; 8 — направляющий ролик; 9 — направляющая троса; 10 — трос лебедки с крюком; 11 — редуктор лебедки; 12 — барабан; 13 — масленка подшипника барабана; 14 — гайка скобы крепления троса; 15 — карданный вал; 16 — рычаг управления коробкой отбора мощности; 17 — коробка. отбора мощности; 18 —- тормозная колодка барабана; 19 — палец вилки включения барабана; 20 — задняя поперечина; 21 —- траверса вала барабана









В реборде барабана с внутренней стороны имеется впадина, в которую закладывают конец троса, закрепляя его скобой и гайками. Трое лебедки стальной, нераскручивающийся, с металлическим сердечником. На свободном конце троса укреплен крюк.

Вал барабана вращается в трех бронзовых подшипниках, из которых два установлены в картере редуктора и один в траверсе. Траверса и картер редуктора прикреплены болтами к поперечинам.

Подшипник вала барабана в траверсе смазывают через масленку 1. Подшипники вала барабана в картере редуктора смазываются маслом, стекающим с червячного колеса редуктора и со стенок крышки картера. Поверхность вращения барабана на валу смазывается через две масленки 13, расположенные у ступиц барабана.







Редуктор лебедки



 (рис. 92) состоит из глобоидного однозаходного стального червяка 25, червячного колеса 3 с бронзовым венцом, разъемного картера, вала 7 барабана, автоматического тормоза, подшипников и их крышек. Червячное колесо редуктора установлено на валу барабана лебедки на двух шпонках и закреплено от осевых перемещений штифтом.

Перемещение вала барабана с червячным колесом в осевом направлении осуществляется изменением толщины набора прокладок под шайбой 4, установленной между правым торцом картера редуктора и торцом выточки в крышке 6. Шайба 4 прикреплена к торцу вала болтами. В верхней половине картера редуктора имеется смотровой люк, закрытый крышкой

13. Червяк 25 установлен в картере 15 редуктора на двух конических роликовых подшипниках. Подшипники закрыты крышками 16 и 26. В крышку 16 запрессована манжета 21. Крышки подшипников прикреплены к картеру редуктора болтами.

На заднем конце вала червяка установлены барабан 17 автоматического тормоза редуктора лебедки и фланец 18 крепления карданного

бала. Барабан тормоза смонтирован на шпонке, а фланец — на шлицах: от осевых перемещений они закреплены гайкой. Барабан тормоза закрыт крышкой.

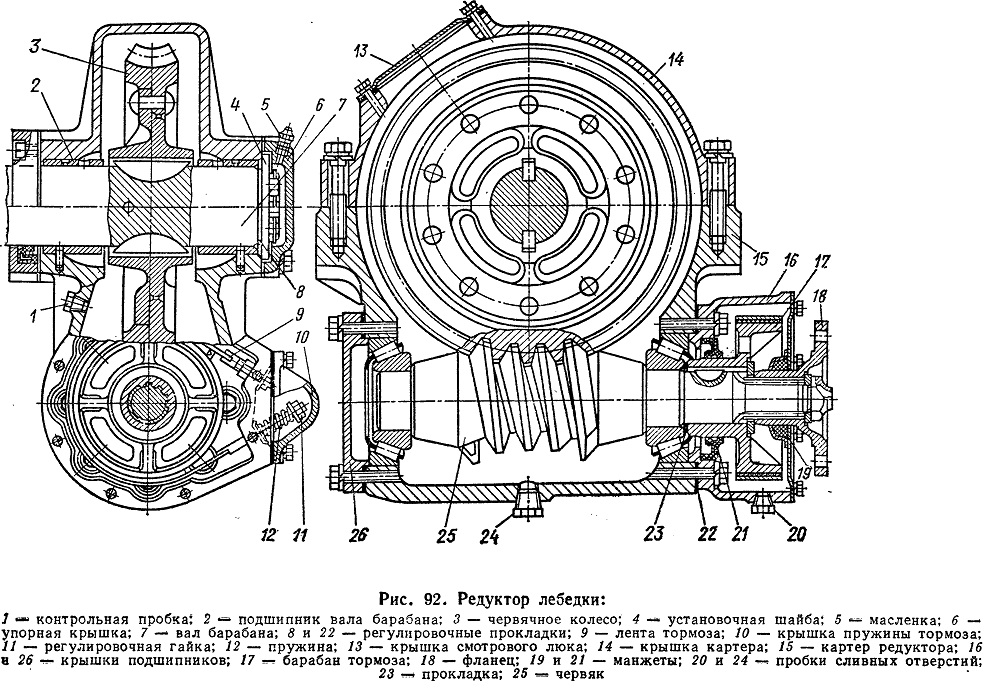

Рис.92





 В крышке имеется войлочная манжета 19, предотвращающая попадание грязи в тормоз. Между торцом внутреннего кольца подшипника и торцом ступицы барабана тормоза расположено уплотнительное кольцо из меди или паронита. Торможение барабана осуществляется лентой 9 тормоза с фрикционной накладкой. Один конец ленты тормоза закреплен жестко в стенке крышки подшипника, а другой подвижно — в отверстии крышки при помощи пружины. Пружина затягивает ленту в направлении, противоположном вращению вала червяка при наматывании троса лебедки. Лента под действием силы трения сжимает пружину, что приводит к ослаблению нажатия ленты на барабан, т. е. к уменьшению торможения. Вследствие жесткого закрепления противоположного конца ленты при обратном вращении под действием силы трения происходит самозатягивание ленты, вызывающее притормаживание червяка.

При небольшой частоте вращения вала червяка усилие торможения, создаваемое автоматическим тормозом, незначительно и не препятствует разматыванию троса. В случае среза в результате перегрузки предохранительного пальца, когда барабан лебедки начинает вращаться в обратном направлении с повышенной частотой вращения, действие тормоза становится значительным и служит дополнением к самотормозящему действию червячной передачи, препятствующему быстрому вращению барабана лебедки и разматыванию троса.

Натяжение ленты тормоза регулируется гайкой 11. При вращении гайки по часовой стрелке нажимное усилие пружины увеличивается. Тормоз должен быть отрегулирован так, чтобы при разматывании троса чрезмерно не нагревался его барабан.

К нижним полкам переднего буфера и задней поперечине лебедки болтами прикреплены направляющие троса лебедки.

Спереди между направляющими установлены направляющий ролик троса лебедки и штанга, удерживающая трос от выпадания. Ролик вращается на оси, закрепленной гайками в направляющих. Смазывают подшипники роликов через масленку, установленную в левом конце оси ролика.
