Подавление радиопомех автомобиля ЗИЛ-131Н

Система зажигания автомобиля ЗИЛ-131Н - часть 2

Свеча является одним из наиболее ответственных узлов системы зажигания, так как от ее состояния в значительной мере зависит надежность работы всей системы. При образовании на свече нагара создается утечка тока, что приводит к перебоям в работе свечи. Подгорание электродов вызывает повышение пробивного напряжения искрового промежутка свечи, что также приводит к перебоям в работе системы зажигания.

Провода высокого напряжения ПВС-7 имеют двухслойную изоляцию и жилу из семи стальных коррозионностойких проволок. Провода заключены в экранирующие герметичные шланги внутренним диаметром 8 мм на участке от свечей к сборным коллекторам и внутренним диаметром 22 мм — от коллекторов к распределителю. Правильная установка провода высокого напряжения в гнездо крышки катушки зажигания имеет важное значение для обеспечения нормальной работы системы зажигания. При работе двигателя с проводом, введенным в гнездо катушки не до упора, происходит искрение между наконечником провода и высоковольтным выводом крышки. В таких случаях возможно выгорание пластмассы в гнезде, снижение электрической прочности пластмассы и даже потеря работоспособности катушки зажигания. .

Для обеспечения надежной работы системы зажигания необходимо:

1. Проверить состояние свечей. Проверить зазор между электродами проволочным щупом. Применение плоских щупов недопустимо, так как при их использовании измеренный зазор оказывается меньше фактического. Если искровой зазор больше 0,65 мм, его необходимо отрегулировать подгибанием только бокового электрода. При подгибании центрального электрода разрушается юбочка изолятора свечи. Желательно перед регулировкой зазора слегка зачистить электроды надфилем. Зазор надо отрегулировать в пределах 0,5 ... 0,65 мм. При эксплуатации в зимнее время желательно устанавливать зазор 0,5 мм. Если изолятор свечи покрыт копотью и нагаром, то свечу необходимо очистить на специальном аппарате для чистки свечей. Съемные детали свечи (керамическую изоляционную втулку экрана и вкладыш) следует протереть чистой тряпкой, смоченной в бензине. При ввертывании и вывертывании свечи необходимо пользоваться только свечным ключом. Момент затяжки

накидной гайки шланга должен быть не более 25 Н-м (2,5 кгс-м), момент затяжки свечи — не более 35 Н-м (3,5 кгс-м). При монтаже свечи на двигатель нужно проверить наличие и состояние уплотнительного кольца.

2. Следить за чистотой датчика-распределителя и его деталей, в особенности изоляционных деталей (крышки, бегунка, вывода и др.). После каждой, даже частичной разборки датчика-распределителя следует обеспечивать его герметичность, правильно укладывая резиновые уплотнительные кольца и затягивая до упора гайки соединений экрана с корпусом, крышки экрана с экраном, высоковольтных штуцеров и низковольтного штепсельного разъема, а также затягивая до упора штуцеры вентиляционных трубок подвода и отвода воздуха, не допуская при этом перетяжки гаек и болтовых соединений. Необходимо следить за надежностью всех соединений деталей экранирования на двигателе, оберегать от поломок пластмассовые детали (крышки, бегунок и уголек в крышке распределителя).

Необходимо следить за тем, чтобы топливо и масло из двигателя не попали в распределитель.

Следует поддерживать герметичность всей системы зажигания. Проверить соединения и плотность закрепления всех разъемов экранирующих шлангов высокого напряжения и штепсельных разъемов проводов низкого на-пряжения, шлангов вентиляции распределителя, затяжку гаек контактных вилок разъемного коммутатора.

Рис. 83. Установка зажигания:
1 указатель установки зажигания; 2 — шкив коленчатого вала

3. Провести обслуживание датчика-распределителя, для чего надо:

повернуть на один оборот крышку масленки для подачи смазочного материала на валик распределителя;

протереть чистой сухой или смоченной в бензине тряпкой бегунок, пластмассовую крышку, статор и ротор распределителя;

смазать четырьмя-пятью каплями масла, применяемого для смазывания двигателя, втулку магнита ротора, сняв предварительно бегунок и сальник под ним.

При сборке двигателя, а также на двигателях, с которых снимался привод распределителя, необходимо регулировать зажигание в следующем порядке.

1. Вывернуть свечу первого цилиндра (номера цилиндров отлиты на впускном газопроводе).

2. Установить поршень первого цилиндра перед ВМТ такта сжатия. Для этого надо закрыть отверстие для свечи бумажной пробкой и повернуть коленчатый вал до выталкивания пробки, продолжая медленно поворачивать коленчатый вал, установить метку на шкиве 2 (рис. 83) коленчатого вала напротив метки ВМТ.

3. Расположить паз на верхнем торце вала привода распределителя так, чтобы он находился на одной линии с рисками 3 (рис. 84) на верхнем фланце 4 корпуса привода распределителя, и был смещен влево и вверх от центра вала.

4. Вставить привод датчика-распределителя в блок цилиндров, обеспечивая к началу зацепления зубчатых колес соосность отверстий под болты в нижнем фланце 2 корпуса привода и резьбовых отверстий в блоке. После установки привода распределителя в блок угол между пазом на валу привода е осью отверстий на верхнем

фланце не должен превышать 15°, а паз должен быть смещен к переднему торцу блока цилиндров.

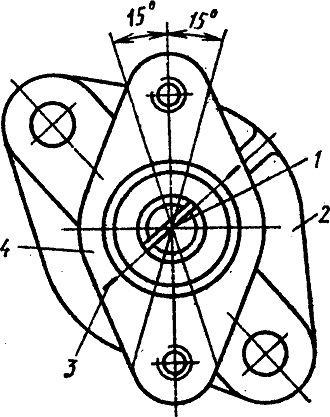

Рис. 84. Установка привода распределителя зажигания:
1 — паз на валу привода распределителя; 2 —нижний фланец корпуса; 3 — риска на верхнем фланце корпуса; 4 верхний фланец корпуса

Если угол отклонения паза превышает ±15°, следует переставить шестерню привода распределителя на один зуб в нужную сторону относительно шестерни на распределительном валу, что обеспечит после установки привода в блок угол в заданных пределах. Если при установке привода распределителя между его нижним фланцем и блоком останется зазор (что свидетельствует о несовпадении шипа на нижнем конце вала привода с пазом на валу масляного насоса), необходимо провернуть коленчатый вал двигателя на два оборота, одновременно надавливая на корпус привода распределителя.

После установки привода в блок следует удостовериться в совпадении метки на шкиве с риской на указателе зажигания, расположении паза в пределах угла, равного ±15°, и в его смещении к переднему торцу блока двигателя. Выполнив перечисленные условия, привод необходимо закрепить.

5. Повернуть коленчатый вал двигателя на угол, равный установочному углу опережения зажигания. Для этого, вращая коленчатый вал двигателя пусковой рукояткой, установить в конце второго оборота отверстие в шкиве коленчатого вала между метками 3 и 6 (4,5) на указателе установки момента зажигания г.

(1 При установке датчика-распределителя Р351 и головок цилиндров 130-1003012-Б (степень сжатия 6,5) метка шкива должна совпасть с риской 9 на указателе установки момента зажигания*)

6. Совместить указательную стрелку верхней пластины октан-корректора с риской 0 — шкалы на нижней пластине и это положение зафиксировать гайками.

Освободить болт крепления пластины к датчику-распределителю и вставить датчик-распределитель в корпус привода распределителя так, чтобы октан-корректор был направлен вверх. В этом случае электрод бегунка будет находиться напротив провода первого цилиндра на крышке распределителя.

7. Снять крышку экрана, экран и крышку датчика-распределителя; поворотом корпуса распределителя совместить красные метки на его роторе и статоре, отжимая при этом ротор против часовой стрелки для выбора зазоров. В этом положении корпуса затянуть болт крепления верхней пластины октан-корректора и закрепить корпус распределителя.

8. Установить крышку распределителя и экран, проверить правильность установки проводов, подведенных к крышке распределителя в соответствии g порядком работы цилиндров (1-5-4-2-6-3-7-8).

9. Установку зажигания на двигателях, с которых снимался датчик-распределитель для регулировки и ремонта, но не снимался привод датчика-распределителя, нужно производить в соответствии g указаниями пп. 5 ... 8.

10. Установку зажигания на двигателях, на которых не снимался ни датчик-распределитель, ни его привод, производить в соответствии с указаниями, приведенными в пп. 5, 7 и 8, немного отвернув болт крепления пластины октан-корректора к датчику-распределителю.

Для проверки работоспособности системы зажигания необходимо выполнить следующие операции:

а) отвернуть винты крепления крышки экрана и снять ее;

б) вынуть провод, идущий от катушки зажигания, из центрального гнезда крышки распределителя, установив его с зазором не более 10 мм между концом провода и массой;

в) включить зажигание, через 15 ... 30 с выключить зажигание, при этом в зазоре должен наблюдаться искровой разряд;

г) проверить наличие искрового разряда в зазоре при вращении коленчатого вала двигателя стартером в течение не более 10 с или пусковой рукояткой с частотой вращения не менее 40 мин^1. Наличие искрового разряда подтверждает исправность приборов системы зажигания.

11. Проверить работу системы зажигания в аварийном режиме, для чего следует:

а) пересоединить провод от разъема КЗ коммутатора на разъем аварийного вибратора, а заглушку с вибратора установить на разъем КЗ коммутатора.

б) пустить двигатель на 3 ... 5 мин. После остановки двигателя перевести систему зажигания на рабочий режим.

12. Установив момент зажигания, привести его в соответствие с сортом применяемого топлива при помощи октан-корректора во время дорожных испытаний автомобиля с грузом, масса которого не менее 3000 кг. Во время дорожных испытаний надо выполнить следующие операции:

а) предварительным пробегом автомобиля прогреть двигатель до температуры охлаждающей жидкости, равной 75 ... 80 °С, и двигаться по ровному участку пути с твердым покрытием на прямой передаче при установившейся скорости 30 км/ч;

б) резко нажать до отказа педаль управления дроссельными заслонками и, прислушиваясь к работе, двигателя, держать ее в таком положении до тех пор, пока скорость автомобиля не достигнет 50 км/ч. В случае правильной установки момента зажигания лри разгоне автомобиля будут прослушиваться легкие детонационные стуки, исчезающие при скорости 40 ... 45 км/ч;

в) если детонационные стуки при разгоне автомобиля не слышны, то следует, вращая гайки октан-корректора, переместить стрелку в сторону знака «+», что приведет к увеличению угла опережения зажигания;

г) если детонационные стуки не исчезают при скорости 40 ... 45 км/ч, следует переместить стрелку его верхней пластины относительно шкалы на нижней пластине в сторону знака «—»; это приведет к уменьшению угла опережения зажигания.

Примечание. Каждое деление на шкале октан-корректора соответствует значению изменения угла опережения зажигания в цилиндре, равному 4°.

Подавление радиопомех автомобиля ЗИЛ-131Н

Для подавления радиопомех на автомобиле применены экранированная система зажигания, фильтры радиопомех в цепях питания катушки зажигания, фильтр в цепи питания аккумуляторной батареи, экранированные провода низкого напряжения от катушки зажигания к датчику-распределителю и коммутатору, проходной конденсатор в цепи электродвигателя отопителя кабины.

Система защиты от радиопомех в особом обслуживании при эксплуатации не нуждается. Необходимо лишь следить за плотным закреплением всех экранов проводов в разъемах и за чистотой самих разъемов, так как грязь и коррозия могут нарушать электрический контакт, что, в свою очередь, повышает уровень радиопомех.
