Система зажигания автомобиля ЗИЛ-131Н - часть 1

На двигателе установлена экранированная, бесконтактно-транзисторная система батарейного зажигания. Система состоит из катушки, датчика-распределителя, транзисторного коммутатора, свечей и проводов высокого напряжения в экранирующих шлангах и коллекторах, а также выключателя зажигания и добавочного резистора, который автоматически замыкается накоротко при пуске двигателя. Схема выключения приборов системы зажигания показана на рис. 81.

Предупреждения.

1. Нельзя оставлять включенным зажигание при неработающем двигателе на время более 20 мин.

2. Нельзя замыкать накоротко добавочный резистор при пуске и работе двигателя.

3. Запрещается работа распределителя с отсоединенными вентиляционными шлангами.

4. Запрещается работа системы зажигания с неэкранированным высоковольтным проводом катушки зажигания.

5. Следует поддерживать нормальный зазор в свечах зажигания.

6. Необходимо следить за правильностью включения аккумуляторной батареи; минус аккумуляторной батареи должен быть соединен с массой автомобиля.

7. Запрещается эксплуатировать систему зажигания с не полностью вставленными высоковольтными проводами в гнезда крышки датчика-распределителя и катушки зажигания.

8. Запрещается использовать для пуска двигателя посторонние источники тока.

9. Запрещается соединять приборы системы зажигания по схеме, отличающейся от указанной в руководстве по эксплуатации.

10. Не рекомендуется работа системы зажигания с завышенным напряжением до устранения неисправности.

И. Не рекомендуется снимать экранировку высоковольтных проводов, а также следует оберегать экранировку от повреждений.

12. Не следует без особой необходимости демонтировать и вскрывать приборы системы зажигания.

Датчик-распределитель (рис. 82) — герметичный, экранированный, с центробежным регулятором опережения

зажигания. Бесконтактный датчик-распределитель предназначен для управления работой коммутатора и распределения импульсов высокого напряжения по цилиндрам двигателя.

Для плавной регулировки угла опережения зажигания в зависимости от сорта применяемого топлива служит октан-корректор, состоящий из двух пластин, одна из которых прикреплена болтом к корпусу датчика-распределителя, а вторая—двумя болтами к корпусу привода (на блоке цилиндров). Вращением регулировочных гаек октан-корректора достигается взаимное перемещение пластин и соответственно поворот корпуса распределителя.



Рис. 81. Схема включения приборов системы зажигания:
1 — фильтр; 2 — добавочный резистор; 3 — катушка зажигания; 4 — аварийный вибратор; 5 — датчик-распределитель; 6 — конденсаторный фильтр; 7 — выключатель зажигания; 8 — транзисторный коммутатор; 9 — стартер; 10 — свеча зажигания

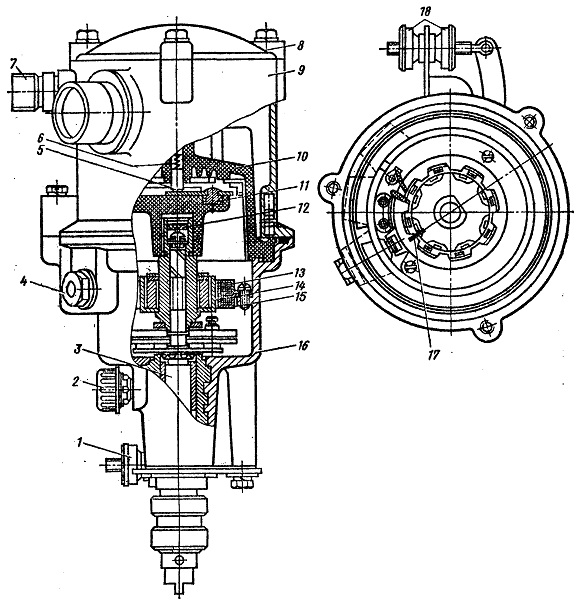

Рис. 82. Датчик-распределитель;
1 — гайка октан-корректора; 2 — масленка; 3 — валик распределителя с автоматом и ротором; 4 — экранированный вывод низкого напряжения; б —. контактный уголек; 6 — пружина контактного уголька; 7 — вывод высоковольтного провода к катушке зажигания; 8 — крышка экрана; 9 — экран; 10 — крышка распределителя; 11 — бегунок; 12 — сальник; 13 — обмотка; 14 — ротор; 15 — статор; 16 корпус распределителя; 17 — метка установки зажигания; 18 — регулировочная гайка

Во избежание порчи высоковольтных пластмассовых деталей и коррозии внутренних металлических деталей

под влиянием озона, образующегося в результате искрения при работе распределителя, внутренняя полость его принудительно вентилируется. Для этого в корпусе распределителя предусмотрены два отверстия с конической резьбой для подсоединения штуцеров гибких вентиляционных шлангов. Вентиляция распределителя осуществляется воздухом, очищенным воздушным фильтром.

Штепсельные разъемы выводов низкого напряжения рассчитаны на провода марки ПГВА сечением 1,5 мма с экранирующей оплеткой.

При сборке штепсельного разъема жилу провода ПГВА надо зачистить на длине 9 мм, собрать с деталями провода в контактную втулку, развести концы жилы и припаять их припоем ПОС-46 к контактной втулке без применения кислоты и без сильного нагревания во избежание порчи изоляционной втулки и изоляции провода. Пайка должна выступать над торцом контактной втулки не более чем на 0,5 мм и обеспечивать герметичность запаиваемого отверстия контактной втулки.

При заправке концов экрана нельзя допускать его чрезмерного натяжения. Для закрепления экранирующую оплетку провода надо поместить между шайбами разъема, а имеющиеся на одной из шайб лапки отогнуть на другую шайбу. ,

Установку провода высокого напряжения следует проводить в таком порядке.

1. Измерить длину провода от конца наконечника до торца накидной гайки шланга, отжатой в сторону наконечника провода. Эта длина должна составлять 70 ... 75 мм.

2. Убедиться в отсутствии дефектов наконечника и надежном его соединении с проводом.

3. Проверить наличие двух уплотнительных резиновых колец на проводе, вставить провод,до упора в гнездо крышки катушки зажигания, завернуть штуцер и накидную гайку экранирующего шланга. Если длина провода от конца наконечника до торца накидной гайки шланга, отжатой в сторону наконечника провода, окажется менее 70 мм, следует заново установить провод. Для этого необходимо:

снять крышку экрана распределителя, вынуть провод из центрального гнезда крышки распределителя и, отвернув гайку штуцера шланга, вытащить провод из экрана распределителя;

повернуть уплотнительные резиновые кольца на проводе, осторожно перетянуть провод в экранирующем шланге в сторону вывода к катушке зажигания и установить первое от наконечника провода резиновое кольцо на расстоянии 50 мм;

вставить провод в гнездо катушки зажигания. Провод должен входить в гнездо до упора; наконечник должён защелкиваться в проточке высоковольтного вывода ка-хушки. Придерживая провод рукой, вставить штуцер и завернуть. Затем передвинуть второе уплотнительное кольцо и завернуть накидную гдйку экранирующего шланта;

передвинуть уплотнительные кольца и штуцер к накидной гайке экранирующего шланга у высоковольтного вывода распределителя и вставить провод в центральное гнездо крышки распределителя до упора;

придерживая провод рукой, вставить штуцер и завернуть. Передвинув второе кольцо, завернуть накидную гайку экранирующего шланга;

затянуть штуцеры и накидные гайки на катушке зажигания и распределителе;

установить и закрепить крышку экрана распределителя.

По окончании монтажа всех проводов и вентиляционной системы следует проверить и обеспечить завертывание до упора всех гаек низковольтных выводов и вентиляционных штуцеров, а также болтовых соединений распределителя.

При завертывании стяжных болтов, которые крепят крышку экрана и экран, не допускать их чрезмерного перетягивания, так как герметичность стыков крышки с экраном и экрана с корпусом надежно обеспечивается наличием резиновых уплотнительных колец при соприкосновении торцовых металлических поверхностей в местах уплотнения; перетягивание болтов герметичность не улучшит, а неизбежно приведет к срыву резьбы или отрыву головки болта. При ввертывании низковольтных разъемов также не следует допускать их чрезмерной затяжки; герметичность обеспечивается уплотнительными кольцами при завинчивании гаек до упора.

Устанавливая штепсельные разъемы, необходимо следить за правильностью соединений выводов коммутатора и катушки зажигания в соответствии с маркировкой. Монтаж проводят при выключенном зажигании. Завертывая гайки низковольтных разъемов, следует придержать экранирующую оплетку, не допуская ее перекручивания.

Катушка зажигания — герметичная, экранированная, имеет два вывода низкого напряжения, из которых вывод В К подсоединяется к одному из двух зажимов В К12 коммутатора, второй вывод Р — к зажиму КЗ коммутатора (см. рис. 81). Катушка зажигания Б118 предназначена для работы только с транзисторным коммутатором ТК200-01 (ТК200). Применение катушек других типов недопустимо.

Катушку зажигания нужно оберегать от механических повреждений.

Транзисторный коммутатор предназначен для коммутации электрического тока в первичной обмотке катушки зажигания.

Аварийный вибратор включается в работу только в аварийном режиме при неисправном коммутаторе. Для этого следует присоединить провод от разъема КЗ коммутатора к разъему вибратора, а заглушку с разъема вибратора поставить на разъем КЗ коммутатора.

Свечи зажигания — экранированные, герметичные, имеют резьбу М14х1,25 на ввертной части корпуса и резьбу М18х1 в верхней части экрана (под накидную гайку шланга). Зазор между электродами свечи должен быть равен 0,5 ... 0,65 мм.

В комплект свечи входят уплотнительная резиновая втулка, герметизирующая ввод в свечу, керамическая изоляционная втулка экрана и керамический вкладыш с встроенным в него демпфирующим резистором 1 ... 7 кОм. Этот резистор предназначен для снижения уровня радиопомех от системы зажигания и уменьшения выгорания электродов свечи.

Контакт провода с электродом вкладыша осуществлен при помощи контактного устройства КУ-20А1. На конец провода высокого напряжения, выходящий из экранирующего шланга, надевают резиновую уплотнительную втулку свечи и затем провод вводят в контактное устройство. Жилу провода, оголенную на длине 8 мм, вставляют в отверстие втулки, развальцованной в донышке керамического стакана контактного устройства, и распушают так, чтобы контактное устройство было зажато на проводе.
