Рабочий тормоз автомобиля ЗИЛ-131Н



 (рис. 73) имеет две тормозные колодки с прикрепленными к ним фрикционными накладками. Колодки установлены на эксцентриковые оси, позволяющие сцентрировать колодки с тормозным барабаном.

При торможении колодки раздвигаются кулаком 4 и прижимаются к внутренней поверхности барабана 11.

Регулировка рабочего тормоза может быть полная или частичная. Как перед полной, так и перед частичной регулировкой необходимо проверить правильность затяжки подшипников ступиц колес.

При регулировке тормоза должны быть холодными.

Полную регулировку надо проводить только после разборки и ремонта тормозов или нарушения концентричности рабочих поверхностей тормозных колодок и барабанов в результате ослабления крепления осей колодок.





Полную регулировку необходимо проводить в следующем порядке.

1. Ослабить гайки крепления осей колодок и сблизить эксцентрики, повернув оси метками одну к другой. Метки поставлены на наружных, выступающих над гайками, торцах осей. Отпустить гайки болтов крепления кронштейна разжимного кулака.

2. Подать в тормозную камеру сжатый воздух под давлением 0,1 ... 0,15 МПа (1 ... 1,5 кгс/см2), нажимая на педаль рабочего тормоза при наличии воздуха в системе, или воспользоваться сжатым воздухом из гаражной установки.

При отсутствии сжатого воздуха извлечь палец штока тормозной камеры и, нажимая на регулировочный рычаг в сторону хода штока тормозной камеры при затормаживании, прижать колодки к тормозному барабану.

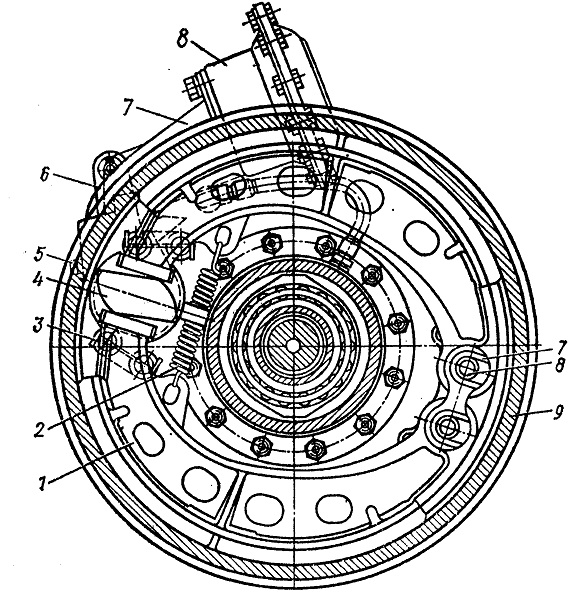

Рис. 73. Тормозной механизм рабочей тормозной системы:
1— тормозная колодка; 2 — стяжная пружина колодок; 3 — шплинтовая проволока болтов крепления опоры разжимного кулака; 4 — разжимной кулак; 5 — ось червяка регулировочного рычага; 6 — регулировочный рычаг; 7 — кронштейн; 8 — тормозная камера; 9 — чека оси колодки; 10 — ось колодки; 11 — тормозной барабан





Поворачивая эксцентриковые оси в одну и другую сторону, сцентрировать колодки, обеспечив плотное прилегание их к тормозному барабану. Прилегание колодок к барабану проверяют щупом через окно в тормозном барабане (или на щите) на расстоянии 20 ... 30 мм от наружных концов накладок. Щуп 0,1 мм не должен проходить на всю ширину накладки.

3. Не прекращая подачи сжатого воздуха в тормозную камеру, а при отсутствии сжатого воздуха не опуская регулировочный рычаг и удерживая ось колодок от проворачивания, надежно затянуть гайки осей и гайки болтов крепления кронштейна разжимного кулака к опорному диску тормоза.

4. Прекратить подачу сжатого воздуха, а при отсутствии сжатого воздуха отпустить регулировочный рычар и присоединить шток тормозной камеры.

5. Повернуть ось червяка регулировочного рычага так, чтобы ход штока тормозной камеры был в пределах 20 ... 30 мм.

Убедиться, что при включении и выключении подачи воздуха штоки тормозных камер перемещаются быстро, без заеданий.

6. Проверить, как вращаются в отторможенном состоянии барабаны: они должны вращаться равномерно и свободно, не касаясь колодок. При указанной регулировке между тормозным барабаном и колодками могут быть примерно следующие зазоры: у разжимного кулака 0,4 мм, у осей колодок 0,2 мм (значения зазоров даны для справок).

Частичную регулировку проводят для уменьшения зазора между колодками и барабаном, увеличивающегося вследствие изнашивания накладок. Наличие больших зазоров, при которых требуется проведение частичной регулировки, обнаруживают по увеличению хода штоков тормозных камер, который не должен превышать 40 мм.

Частичную регулировку выполняют только вращением осей червяков регулировочных рычагов так же, как и при полной регулировке (см. пп. 5 и 6).

При частичной регулировке не следует ослаблять гайки осей колодок и изменять установку осей, так как это может привести к нарушению плотного прилегания колодок к барабану при торможении.





В случае изменения установки осей необходимо проводить полную регулировку. При проведении как полной, так и частичной регулировки надо устанавливать наименьший ход штоков тормозных камер (примерно 20 мм).

Для получения одинаковой эффективности торможения правых и левых колес надо, чтобы ходы штоков правых и левых камер на каждом мосту отличались незначительно.

Обслуживание рабочего тормоза заключается в регулировании зазора между колодками и барабанами, а также в осмотре, очистке тормозов и проверке креплений.

При осмотре необходимо проверять следующее.

1. Надежность крепления тормозных дисков к цапфам мостов.

2. Затяжку гаек осей колодок и гаек болтов крепления кронштейнов разжимных кулаков.

3. Состояние фрикционных накладок. Если расстояние от поверхностей накладок до головок заклепок составляет менее 0,5 мм, надо сменить тормозные накладки. Следует предохранять накладки от попадания на них масла, так как фрикционные свойства промасленных накладок нельзя полностью восстановить чисткой и промыванием. Если одну из накладок левого или правого тормоза необходимо заменить, то нужно заменить все накладки у обоих тормозов (левого и правого).

4. Состояние осей колодок. Если колодки не вращаются свободно на осях, надо, не нарушая установки осей, снять колодки, очистить рабочие поверхности от ржавчины и смазать их тонким слоем густого смазочного материала. После установки колодок удалить лишнее количество смазочного материала.

5. Валы разжимных кулаков. Валы должны вращаться в кронштейне свободно, без заеданий. Смазывают валы в соответствии с картой смазывания. Следует иметь в виду, что количество смазочного материала должно быть умеренным, так как лишний смазочный материал может попасть в тормоз.

6. Действие педали. Педаль после нажатия должна легко возвращаться в исходное положение. Если этого не происходит, надо проверить действие оттяжной пружины и перемещение деталей привода тормозного крана, которое должно быть свободным.
