Рама автомобиля ЗИЛ-131Н

Рама автомобиля — клепаная, лонжероны швеллерного сечения соединены штампованными поперечинами. На передних концах лонжеронов установлены жесткие буксирные крюки. Рама снабжена жестким буфером спереди и двумя упругими буферами сзади. Передний буфер снабжен откидной подножкой. Задние буфера при буксировании прицепов необходимо снимать, установив болты крепления задней поперечины на прежние места.

В отверстие задней поперечины рамы установлено тягово-сцепное устройство с резиновым буфером, обеспечивающим двустороннюю амортизацию, и крюком с защелкой для соединения со сцепной петлей прицепа (рис. 49).

При сборке и регулировке тягово-сцепного устройства гайку 3 следует завернуть усилием руки до упора во фланец 13. Затем, отпуская гайку или подтягивая ее, надо совместить ближайшую прорезь в гайке 3 с отверстием в хвостовике крюка и поставить шплинт. При этом допускается осевое перемещение крюка до 0,5 мм.







При увеличении осевого перемещения крюка в процессе эксплуатации автомобиля с прицепом и невозможности устранения его за счет отпускания гайки или ее подтяжки следует разобрать тягово-сцепное устройство, при необходимости выправить фланцы 11 и 13 или заменить изношенные детали. В случае усадки резинового буфера (длина менее 80 мм) рекомендуется установить дополнительные кольцевые прокладки мёжду фланцами и резиновым буфером, после чего завернуть гайку, как указано выше, зашплинтовать ее и поставить на место колпак. При износе крюка более чем на 5 мм его следует заменить.

Поверхность сцепной петли прицепа должна быть ровной и гладкой.

Недопустима работа автомобиля с прицепами, имеющими диаметр прутка, образующего сцепную петлю прицепа, более 43,9 мм. Нарушение этого требования может привести к поломке крюка или петли из-за потери подвижности в сочленении. Маркировка типоразмера нового крюка —2.

При эксплуатации следует проверять плотность заклепочных соединений рамы обстукиванием головок заклепок молотком, а также следить за отсутствием трещин в полках



лонжеронов и поперечин. Ослабленные или срезанные заклепки надо заменить болтами с пружинными шайбами.

Необходимо смазать тягово-сцепное устройство в соответствии с картой смазывания. На седельном тягаче ЗИЛ-131 НВ взамен тягово-сцепного устройства в задней поперечине рамы установлена жесткая петля. Эта петля применяется только для буксирования неисправного автомобиля задним ходом на короткое расстояние. Пользоваться ею для буксирования других автомобилей нельзя.

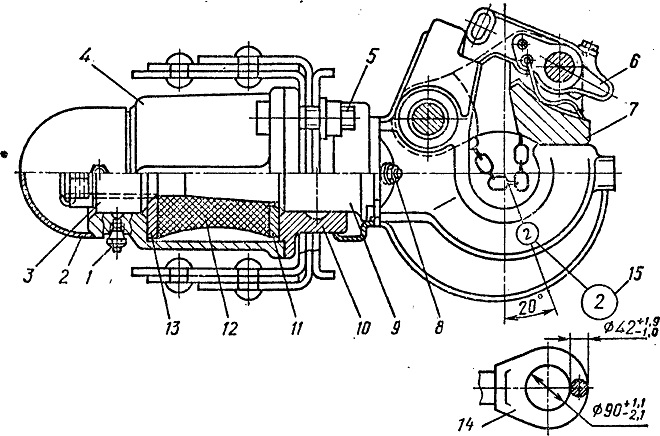

Рис. 49. Тягово-сцепное устройство:
I к 8 — пресс-масленки; 2 — колпак; 3 — гайка; 4 корпус; 5 — болт; € — собачка; 7 — защелка; 9 — буксирный крюк; 10 — крышка корпуса;
II и 13 — фланцы; 12 — резиновый буфер; 14 — петля дышла прицепа; 15
маркировка типоразмера крюка тягача
