Смазочная система двигателя ЗИЛ-5081.1000401 автомобиля ЗИЛ-131Н
- часть 2
Масляный радиатор — воздушного охлаждения, из
оребренной алюминиевой трубки, установлен перед основным радиатором
системы охлаждения двигателя. Масляный радиатор должен быть постоянно
включен, и отключать его следует только при температуре окружающего
воздуха ниже 0 °С.
Проверка уровня масла в картере двигателя проводится по указателю, на
котором нанесены три метки:
«Долей», «Полно» и метка в виде прямоугольника выше
метки «Полно» (рис. 20).
Уровень масла в картере нужно проверять перед каждым выездом автомобиля,
а во время длительных рейсов — при каждом осмотре автомобиля в пути.
Метка «Полно» соответствует нормальному уровню масла в картере
двигателя, прогретого до рабочей температуры. Для проверки уровня масла
необходимо остановить двигатель, подождать 2 ... 3 мин пока стечет
масло, вынуть и обтереть указатель уровня масла, вставить его до упора
и, вынув вновь, определить уровень. Если уровень масла
ниже метки «Долей», эксплуатация автомобиля
запрещается, и необходимо долить масло до метки «Полно».
При длительной стоянке автомобиля из масляного фильтра и каналов в блоке
цилиндров двигателя в картер дополнительно стекает некоторое количество
масла, в результате чего уровень масла до пуска двигателя превышает
метку «Полно». Поэтому при проверке уровня масла до пуска двигателя
после длительной стоянки нормальный уровень должен быть в пределах
прямоугольной метки. Превышение нормального уровня, соответствующего
метке «Полно» на горячем двигателе или прямоугольной метке на холодном,
не допускается.
Периодичность замены масла в двигателе указана в карте смазывания.

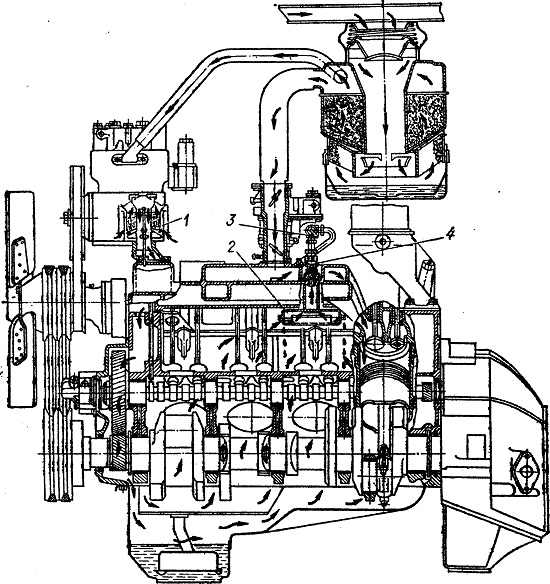

Рис. 19. Схема вентиляции картера двигателя:
1 воздушный фильтр вентиляции картера; 2 — маслоуловитель; 3 — кран
вентиляции картера; 4 клапан вентиляции картера
Рис. 20. Указатель уровня масла:
