Органы управления в кабине автомобиля ЗИЛ-131Н

Ножной переключатель 2 света фар (рис. 6) —двухпозиционный, герметизированный; установлен на полу кабины около педали сцепления; служит для переключения фар с дальнего света на ближний и наоборот (при полностью вытянутой ручке центрального переключателя).

При включении дальнего света фар загорается контрольная лампа на щитке приборов.

Педаль 3 омывателя ветрового стекла расположена на полу с левой стороны кабины. При каждом нажатии на педаль струи воды омывают ветровое стекло. При этом необходимо включать стеклоочиститель.

Ручка 5 служит для управления жалюзи радиатора. Чтобы закрыть жалюзи, надо вытянуть ручку на себя, а чтобы открыть — переместить вперед до упора. Для частичного закрытия жалюзи ручку ставят в одно из промежуточных положений.

Переключатель 7 указателей поворота — трехпозиционный; при перемещении ручки переключателя вверх включаются указатели правого поворота, вниз — левого

поворота. При возвращении рулевого колеса в положение, соответствующее прямолинейному движению, ручка автоматически устанавливается в среднее положение.

Рычаг 13 стояночного тормоза действует на тормозной механизм, установленный на ведомом валу раздаточной коробки.

Выключатель 15предназначен для соединения и отключения отрицательного вывода аккумуляторной батареи от корпуса (массы). Для включения аккумуляторной батареи необходимо нажать на рукоятку 2 выключателя до щелчка; выключают аккумуляторную батарею нажатием на защелку / (рис. 7). При отключении аккумуляторной батареи остаются под напряжением плафон и розетка переносной лампы.



Рис. 6. Органы управления в кабине:
1 — педаль тормоза; 2 — ножной переключатель света фар; 3 — педаль омывателя ветрового стекла; 4 — педаль сцепления; 5 — ручка управления жалюзи радиатора; 6 — форсунка ветрового стекла; 7 — переключатель указателей поворота; 8 — рычаг коробки передач; 9 — отопитель; 10 — рукоятка заслонки отопителя; 11 —1 люк рычага включения лебедки; 12 — рычаг раздаточной коробки; 13 — рычаг стояночного тормоза; 14 — рукоятка управления заслонкой для нагревания аккумуляторной батареи; 15 — выключатель аккумуляторной батареи; 16 — рычаг стопора продольного перемещения сиденья; 17 — педаль управления дроссельными заслонками карбюратора; 18 — кнопка пневматического сигнала

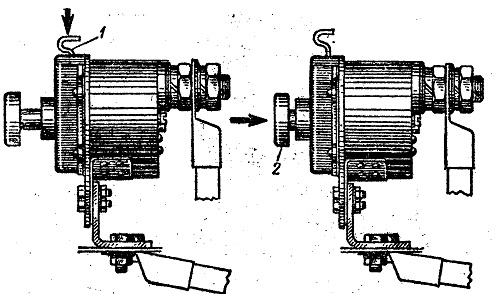

Рис. 7. Выключатель аккумуляторной батареи: 1 — защелка; 2 — рукоятка
