ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОМОБИЛЯ ЗИЛ-131Н - ЧАСТЬ 1

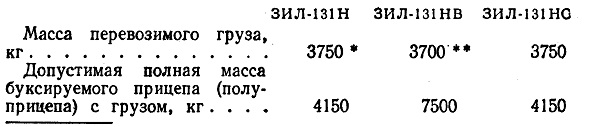

Основные данные





* На дорогах с асфальтобетонным покрытием (кроме дорог с булыжным покрытием) масса груза может быть увеличена до 5000 кг (без прицепа), а полная масса буксируемого прицепа до 6500 кг при массе груза в кузове автомобиля 3750 кг.
** Масса, приходящаяся на седельно-сцепное устройство от полуприцепа. Если движение в течение всего рейса происходит по улучшенным грунтовым дорогам (без объездов по грунту), полная масса полуприцепа может быть увеличена до 10 000 кг, а масса, приходящаяся на седельно-сцепное устройство, до 4000 кг. Давление в шинах в этом случае должно быть равно 0,34 МПа (3,4 кгс/см2).

В случае, если движение в течение всего рейса происходит исключительно по дорогам с асфальтобетонным покрытием (кроме дорог с булыжным покрытием), полная масса полуприцепа может быть увеличена до 12 000 кг, а масса, приходящаяся на седельно-сцепное устройство, до 5000 кг. Давление в шинах должно быть равно 0,42 МПа (4,2 кгс/см2).

На дорогах с выбитым асфальтобетонным покрытием полная масса буксируемого полуприцепа должна быть 7500 кг.









Рис. 3 Размеры автомобиля ЗИЛ-І31Н без груза

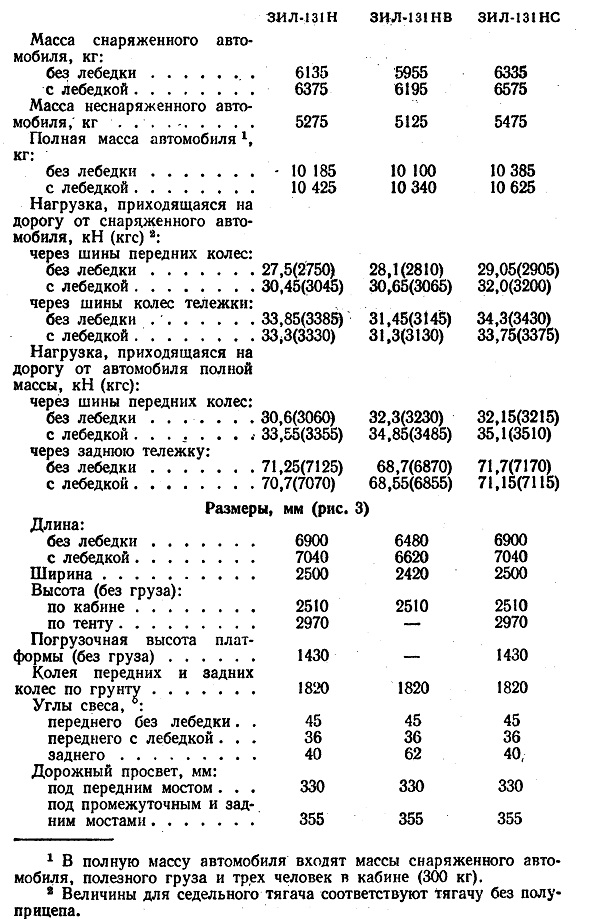

Масса снаряженного автомобиля, кг:

без лебедки....... .

с лебедкой ........

Масса неснаряженного автомобиля/кг . . . ......

Полная масса автомобиля 1, кг:

без лебедки.......

с лебедкой ........

Нагрузка, приходящаяся на дорогу от снаряженного автомобиля, кН (кгс) 2: через шины передних колес:

без лебедки.......

с лебедкой ........

через шины колес тележки:

без лебедки .......

с лебедкой . .......

Нагрузка, приходящаяся на дорогу от автомобиля полной массы, кН (кгс): через шины передних колес: без лебедки . . . . . . . С лебедкой ........

через заднюю тележку:

без лебедки.......

с лебедкой . .



Размеры,

Длина:

без лебедки.....

с лебедкой ......

Ширина........

Высота (без груза): по кабине ......

по тенту .......

Погрузочная высота плат формы (без груза) ....

Колея передних и задних колес по грунту ......

Углы свеса, : переднего без лебедки. переднего с лебедкой . .

заднего........

Дорожный просвет, мм: под передним мостом . . под промежуточным и зад ним мостами.....
